1 Częstochowa, r. NACZELNIK PIERWSZEGO URZĘDU SKARBOWEGO W CZĘSTOCHOWIE ul. Rolnicza 33, Częstochowa tel: /034/ , fax: /034/ , us2409@sl.mofnet.gov.pl Dotyczy PN/6/2011 PUS.OL-251/ 6 /2011 Wyjaśnienie Na podstawie art. 38 ust 1 i 2 ustawy z dnia r. Prawo zamówień publicznych (t.jedn. Dz.U Nr 113 poz. 759 z 2010r.z późn.zm.) Zamawiający przekazuje Wykonawcom, którym przekazał SIWZ bez ujawniania źródła zapytania, a jeżeli specyfikacja jest udostępniana na stronie internetowej zamieszcza na tej stronie treść zapytania wraz z wyjaśnieniem, które zostało skierowane do Zamawiającego w dniu r.: Pytanie 1a. Brak opisu ślusarki / parametry, kolor, stalowa czy aluminiowa brak informacji w zestawieniach, rodzaj szyby z parametrami, itp./. Odpowiedź: Wszystkie składniki w tym słupy, rygle aluminiowe, elementy szklane, uszczelki, mocowania, izolacja termiczna, okładziny z blachy aluminiowej, elementy przylegające do sąsiadujących wykończeń powinny być zaprojektowane jako kompletny system wg wytycznych podanych poniżej. Wykonawca będzie odpowiedzialny za zapewnienie, by wszystkie materiały i składniki pasowały do siebie i spełniały wymagania wykonawcze i projektowe. Fasady w systemie Cw 50 sc z oknami wysuwanymi równolegle.

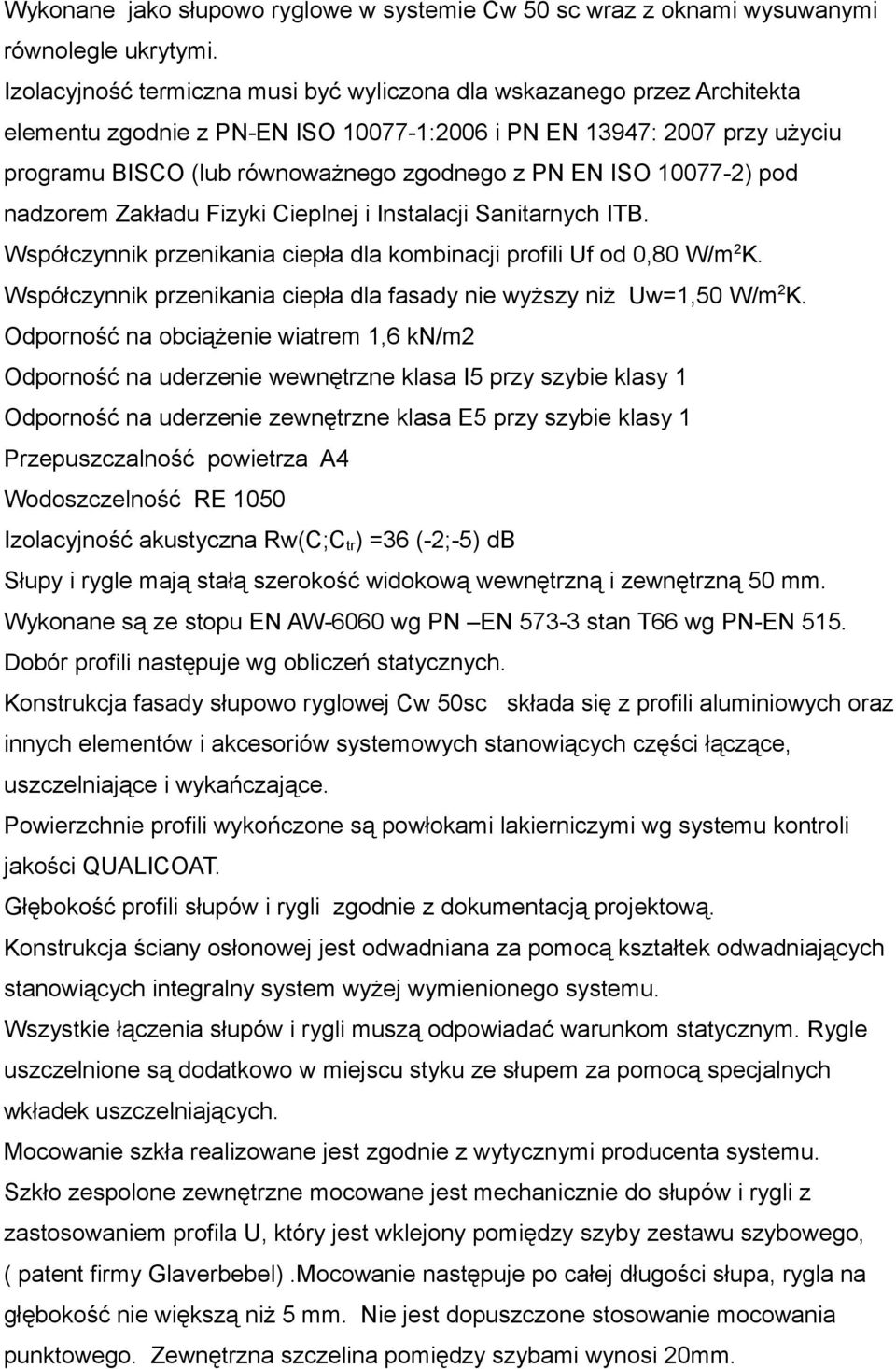

2 Wykonane jako słupowo ryglowe w systemie Cw 50 sc wraz z oknami wysuwanymi równolegle ukrytymi. Izolacyjność termiczna musi być wyliczona dla wskazanego przez Architekta elementu zgodnie z PN-EN ISO :2006 i PN EN 13947: 2007 przy użyciu programu BISCO (lub równoważnego zgodnego z PN EN ISO ) pod nadzorem Zakładu Fizyki Cieplnej i Instalacji Sanitarnych ITB. Współczynnik przenikania ciepła dla kombinacji profili Uf od 0,80 W/m 2 K. Współczynnik przenikania ciepła dla fasady nie wyższy niż Uw=1,50 W/m 2 K. Odporność na obciążenie wiatrem 1,6 kn/m2 Odporność na uderzenie wewnętrzne klasa I5 przy szybie klasy 1 Odporność na uderzenie zewnętrzne klasa E5 przy szybie klasy 1 Przepuszczalność powietrza A4 Wodoszczelność RE 1050 Izolacyjność akustyczna Rw(C;C tr ) =36 (-2;-5) db Słupy i rygle mają stałą szerokość widokową wewnętrzną i zewnętrzną 50 mm. Wykonane są ze stopu EN AW-6060 wg PN EN stan T66 wg PN-EN 515. Dobór profili następuje wg obliczeń statycznych. Konstrukcja fasady słupowo ryglowej Cw 50sc składa się z profili aluminiowych oraz innych elementów i akcesoriów systemowych stanowiących części łączące, uszczelniające i wykańczające. Powierzchnie profili wykończone są powłokami lakierniczymi wg systemu kontroli jakości QUALICOAT. Głębokość profili słupów i rygli zgodnie z dokumentacją projektową. Konstrukcja ściany osłonowej jest odwadniana za pomocą kształtek odwadniających stanowiących integralny system wyżej wymienionego systemu. Wszystkie łączenia słupów i rygli muszą odpowiadać warunkom statycznym. Rygle uszczelnione są dodatkowo w miejscu styku ze słupem za pomocą specjalnych wkładek uszczelniających. Mocowanie szkła realizowane jest zgodnie z wytycznymi producenta systemu. Szkło zespolone zewnętrzne mocowane jest mechanicznie do słupów i rygli z zastosowaniem profila U, który jest wklejony pomiędzy szyby zestawu szybowego, ( patent firmy Glaverbebel).Mocowanie następuje po całej długości słupa, rygla na głębokość nie większą niż 5 mm. Nie jest dopuszczone stosowanie mocowania punktowego. Zewnętrzna szczelina pomiędzy szybami wynosi 20mm.

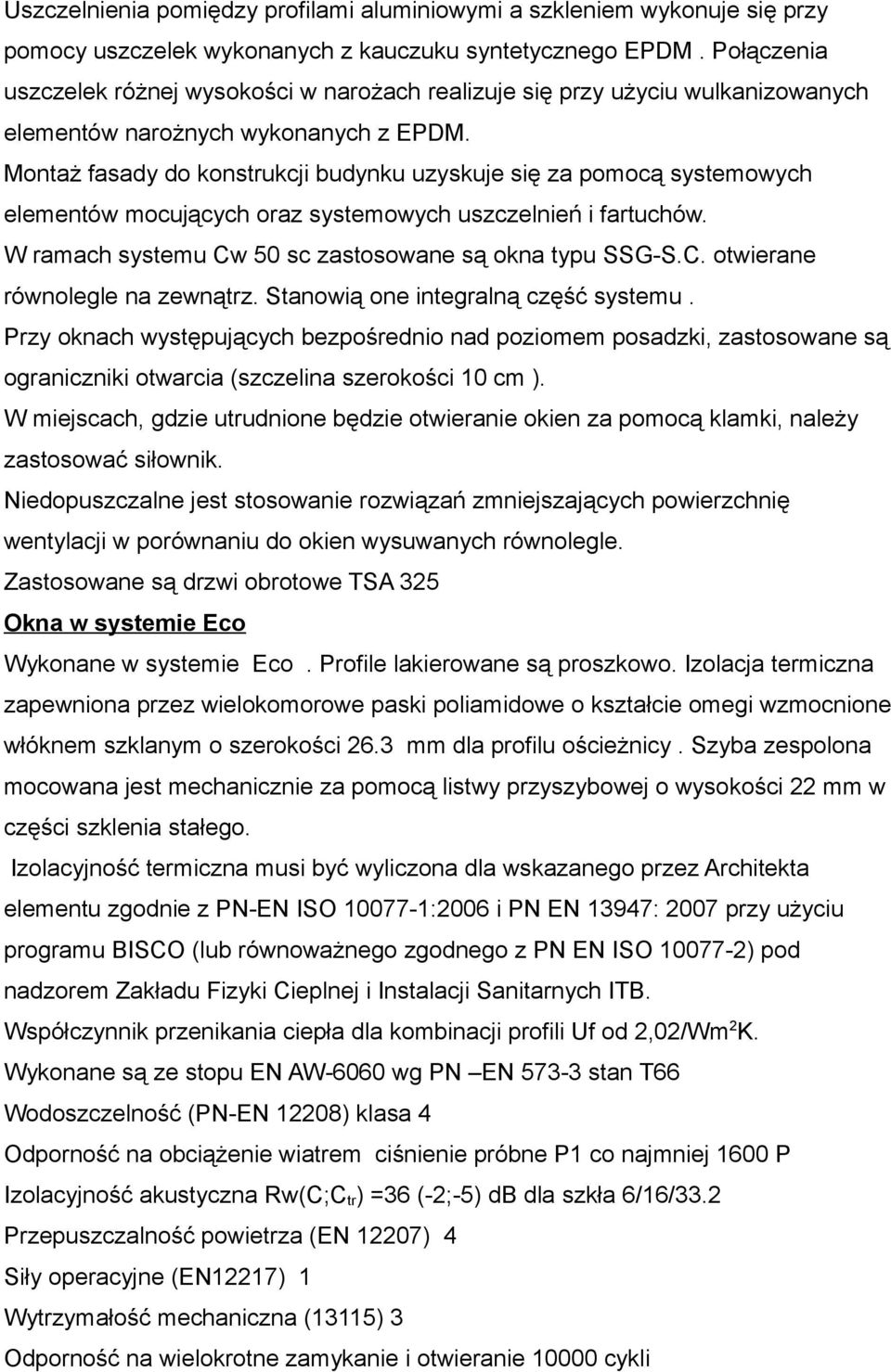

3 Uszczelnienia pomiędzy profilami aluminiowymi a szkleniem wykonuje się przy pomocy uszczelek wykonanych z kauczuku syntetycznego EPDM. Połączenia uszczelek różnej wysokości w narożach realizuje się przy użyciu wulkanizowanych elementów narożnych wykonanych z EPDM. Montaż fasady do konstrukcji budynku uzyskuje się za pomocą systemowych elementów mocujących oraz systemowych uszczelnień i fartuchów. W ramach systemu Cw 50 sc zastosowane są okna typu SSG-S.C. otwierane równolegle na zewnątrz. Stanowią one integralną część systemu. Przy oknach występujących bezpośrednio nad poziomem posadzki, zastosowane są ograniczniki otwarcia (szczelina szerokości 10 cm ). W miejscach, gdzie utrudnione będzie otwieranie okien za pomocą klamki, należy zastosować siłownik. Niedopuszczalne jest stosowanie rozwiązań zmniejszających powierzchnię wentylacji w porównaniu do okien wysuwanych równolegle. Zastosowane są drzwi obrotowe TSA 325 Okna w systemie Eco Wykonane w systemie Eco. Profile lakierowane są proszkowo. Izolacja termiczna zapewniona przez wielokomorowe paski poliamidowe o kształcie omegi wzmocnione włóknem szklanym o szerokości 26.3 mm dla profilu ościeżnicy. Szyba zespolona mocowana jest mechanicznie za pomocą listwy przyszybowej o wysokości 22 mm w części szklenia stałego. Izolacyjność termiczna musi być wyliczona dla wskazanego przez Architekta elementu zgodnie z PN-EN ISO :2006 i PN EN 13947: 2007 przy użyciu programu BISCO (lub równoważnego zgodnego z PN EN ISO ) pod nadzorem Zakładu Fizyki Cieplnej i Instalacji Sanitarnych ITB. Współczynnik przenikania ciepła dla kombinacji profili Uf od 2,02/Wm 2 K. Wykonane są ze stopu EN AW-6060 wg PN EN stan T66 Wodoszczelność (PN-EN 12208) klasa 4 Odporność na obciążenie wiatrem ciśnienie próbne P1 co najmniej 1600 P Izolacyjność akustyczna Rw(C;C tr ) =36 (-2;-5) db dla szkła 6/16/33.2 Przepuszczalność powietrza (EN 12207) 4 Siły operacyjne (EN12217) 1 Wytrzymałość mechaniczna (13115) 3 Odporność na wielokrotne zamykanie i otwieranie cykli

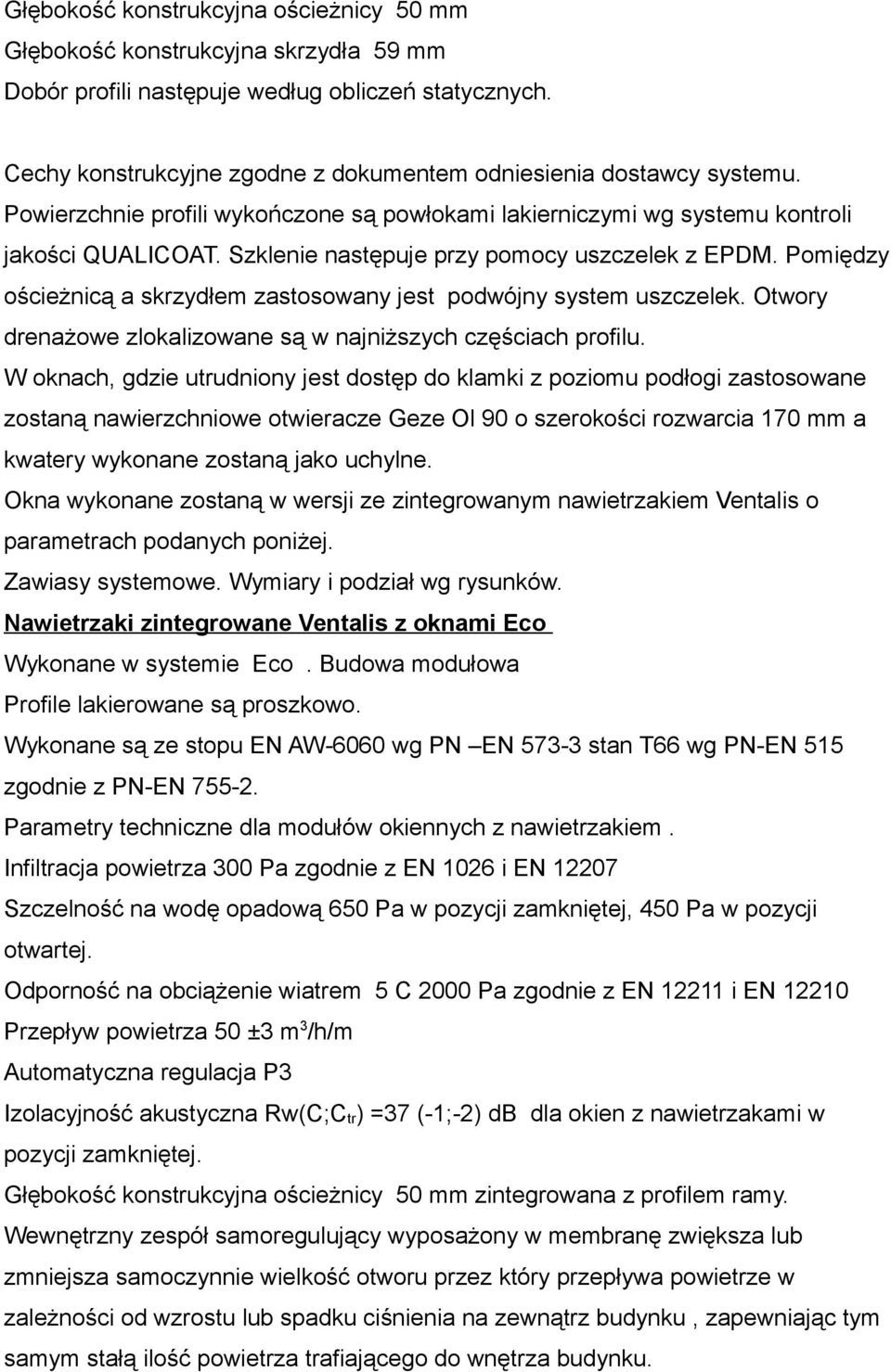

4 Głębokość konstrukcyjna ościeżnicy 50 mm Głębokość konstrukcyjna skrzydła 59 mm Dobór profili następuje według obliczeń statycznych. Cechy konstrukcyjne zgodne z dokumentem odniesienia dostawcy systemu. Powierzchnie profili wykończone są powłokami lakierniczymi wg systemu kontroli jakości QUALICOAT. Szklenie następuje przy pomocy uszczelek z EPDM. Pomiędzy ościeżnicą a skrzydłem zastosowany jest podwójny system uszczelek. Otwory drenażowe zlokalizowane są w najniższych częściach profilu. W oknach, gdzie utrudniony jest dostęp do klamki z poziomu podłogi zastosowane zostaną nawierzchniowe otwieracze Geze Ol 90 o szerokości rozwarcia 170 mm a kwatery wykonane zostaną jako uchylne. Okna wykonane zostaną w wersji ze zintegrowanym nawietrzakiem Ventalis o parametrach podanych poniżej. Zawiasy systemowe. Wymiary i podział wg rysunków. Nawietrzaki zintegrowane Ventalis z oknami Eco Wykonane w systemie Eco. Budowa modułowa Profile lakierowane są proszkowo. Wykonane są ze stopu EN AW-6060 wg PN EN stan T66 wg PN-EN 515 zgodnie z PN-EN Parametry techniczne dla modułów okiennych z nawietrzakiem. Infiltracja powietrza 300 Pa zgodnie z EN 1026 i EN Szczelność na wodę opadową 650 Pa w pozycji zamkniętej, 450 Pa w pozycji otwartej. Odporność na obciążenie wiatrem 5 C 2000 Pa zgodnie z EN i EN Przepływ powietrza 50 ±3 m 3 /h/m Automatyczna regulacja P3 Izolacyjność akustyczna Rw(C;C tr ) =37 (-1;-2) db dla okien z nawietrzakami w pozycji zamkniętej. Głębokość konstrukcyjna ościeżnicy 50 mm zintegrowana z profilem ramy. Wewnętrzny zespół samoregulujący wyposażony w membranę zwiększa lub zmniejsza samoczynnie wielkość otworu przez który przepływa powietrze w zależności od wzrostu lub spadku ciśnienia na zewnątrz budynku, zapewniając tym samym stałą ilość powietrza trafiającego do wnętrza budynku.

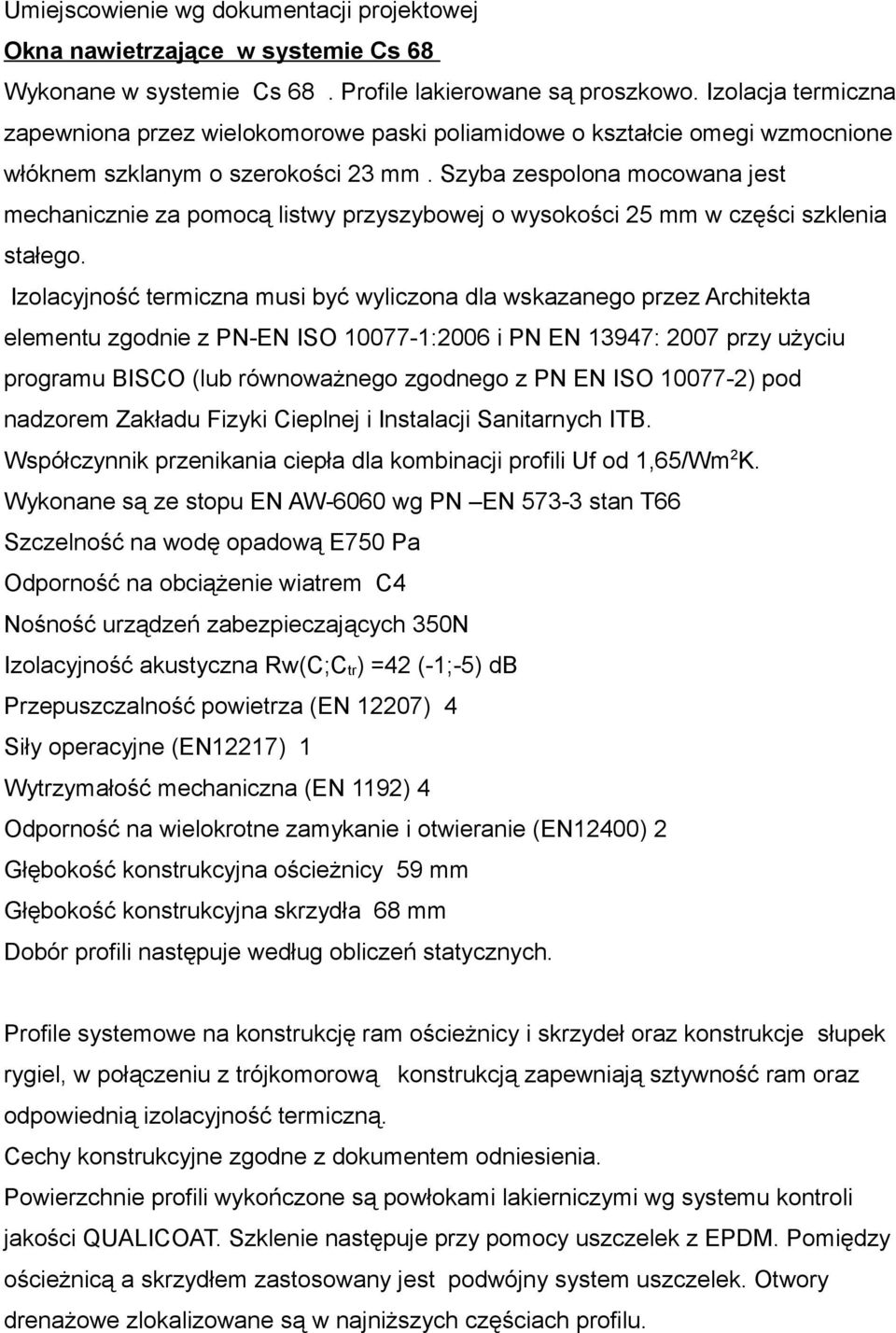

5 Umiejscowienie wg dokumentacji projektowej Okna nawietrzające w systemie Cs 68 Wykonane w systemie Cs 68. Profile lakierowane są proszkowo. Izolacja termiczna zapewniona przez wielokomorowe paski poliamidowe o kształcie omegi wzmocnione włóknem szklanym o szerokości 23 mm. Szyba zespolona mocowana jest mechanicznie za pomocą listwy przyszybowej o wysokości 25 mm w części szklenia stałego. Izolacyjność termiczna musi być wyliczona dla wskazanego przez Architekta elementu zgodnie z PN-EN ISO :2006 i PN EN 13947: 2007 przy użyciu programu BISCO (lub równoważnego zgodnego z PN EN ISO ) pod nadzorem Zakładu Fizyki Cieplnej i Instalacji Sanitarnych ITB. Współczynnik przenikania ciepła dla kombinacji profili Uf od 1,65/Wm 2 K. Wykonane są ze stopu EN AW-6060 wg PN EN stan T66 Szczelność na wodę opadową E750 Pa Odporność na obciążenie wiatrem C4 Nośność urządzeń zabezpieczających 350N Izolacyjność akustyczna Rw(C;C tr ) =42 (-1;-5) db Przepuszczalność powietrza (EN 12207) 4 Siły operacyjne (EN12217) 1 Wytrzymałość mechaniczna (EN 1192) 4 Odporność na wielokrotne zamykanie i otwieranie (EN12400) 2 Głębokość konstrukcyjna ościeżnicy 59 mm Głębokość konstrukcyjna skrzydła 68 mm Dobór profili następuje według obliczeń statycznych. Profile systemowe na konstrukcję ram ościeżnicy i skrzydeł oraz konstrukcje słupek rygiel, w połączeniu z trójkomorową konstrukcją zapewniają sztywność ram oraz odpowiednią izolacyjność termiczną. Cechy konstrukcyjne zgodne z dokumentem odniesienia. Powierzchnie profili wykończone są powłokami lakierniczymi wg systemu kontroli jakości QUALICOAT. Szklenie następuje przy pomocy uszczelek z EPDM. Pomiędzy ościeżnicą a skrzydłem zastosowany jest podwójny system uszczelek. Otwory drenażowe zlokalizowane są w najniższych częściach profilu.

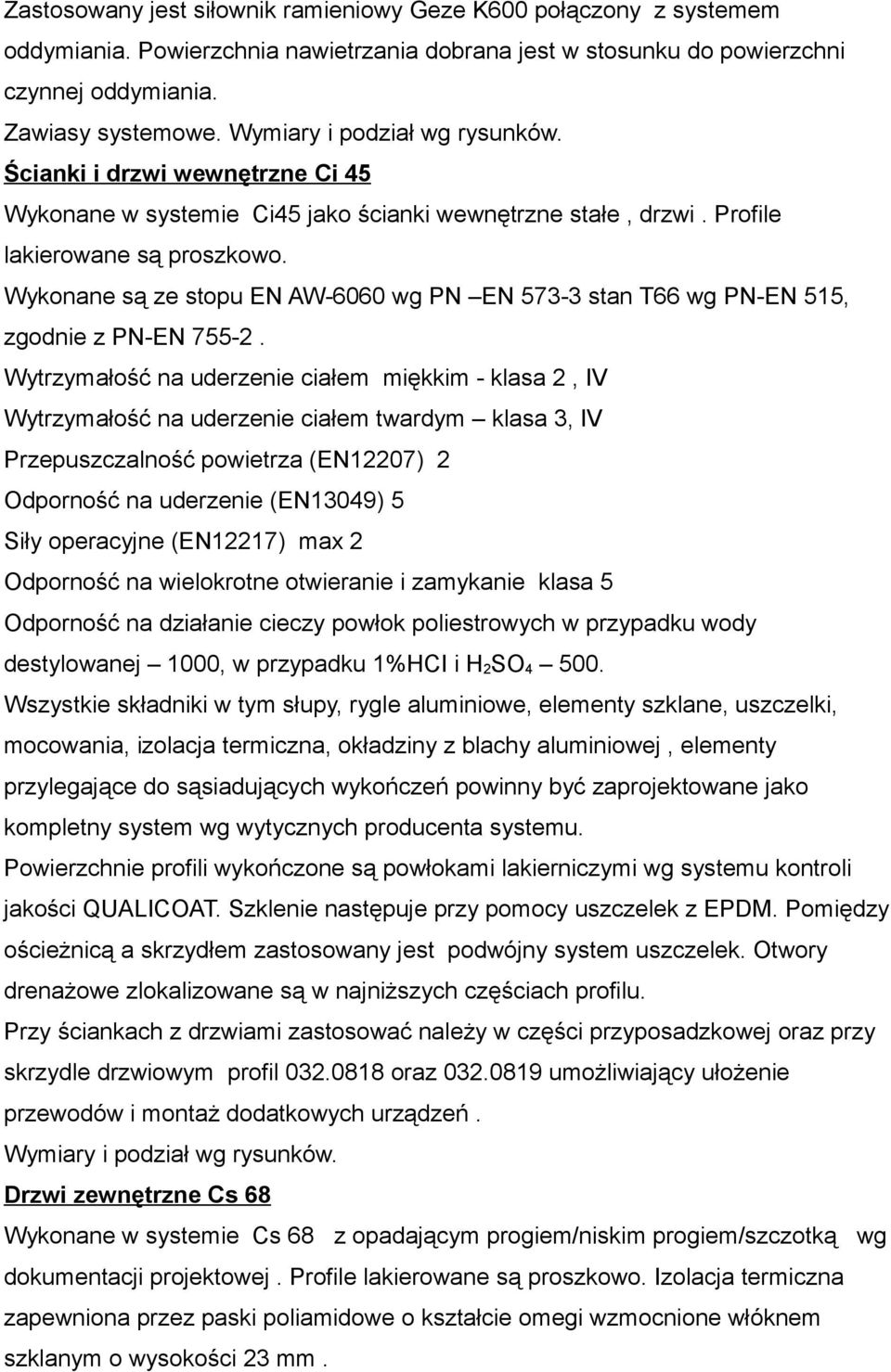

6 Zastosowany jest siłownik ramieniowy Geze K600 połączony z systemem oddymiania. Powierzchnia nawietrzania dobrana jest w stosunku do powierzchni czynnej oddymiania. Zawiasy systemowe. Wymiary i podział wg rysunków. Ścianki i drzwi wewnętrzne Ci 45 Wykonane w systemie Ci45 jako ścianki wewnętrzne stałe, drzwi. Profile lakierowane są proszkowo. Wykonane są ze stopu EN AW-6060 wg PN EN stan T66 wg PN-EN 515, zgodnie z PN-EN Wytrzymałość na uderzenie ciałem miękkim - klasa 2, IV Wytrzymałość na uderzenie ciałem twardym klasa 3, IV Przepuszczalność powietrza (EN12207) 2 Odporność na uderzenie (EN13049) 5 Siły operacyjne (EN12217) max 2 Odporność na wielokrotne otwieranie i zamykanie klasa 5 Odporność na działanie cieczy powłok poliestrowych w przypadku wody destylowanej 1000, w przypadku 1%HCI i H 2 SO Wszystkie składniki w tym słupy, rygle aluminiowe, elementy szklane, uszczelki, mocowania, izolacja termiczna, okładziny z blachy aluminiowej, elementy przylegające do sąsiadujących wykończeń powinny być zaprojektowane jako kompletny system wg wytycznych producenta systemu. Powierzchnie profili wykończone są powłokami lakierniczymi wg systemu kontroli jakości QUALICOAT. Szklenie następuje przy pomocy uszczelek z EPDM. Pomiędzy ościeżnicą a skrzydłem zastosowany jest podwójny system uszczelek. Otwory drenażowe zlokalizowane są w najniższych częściach profilu. Przy ściankach z drzwiami zastosować należy w części przyposadzkowej oraz przy skrzydle drzwiowym profil oraz umożliwiający ułożenie przewodów i montaż dodatkowych urządzeń. Wymiary i podział wg rysunków. Drzwi zewnętrzne Cs 68 Wykonane w systemie Cs 68 z opadającym progiem/niskim progiem/szczotką wg dokumentacji projektowej. Profile lakierowane są proszkowo. Izolacja termiczna zapewniona przez paski poliamidowe o kształcie omegi wzmocnione włóknem szklanym o wysokości 23 mm.

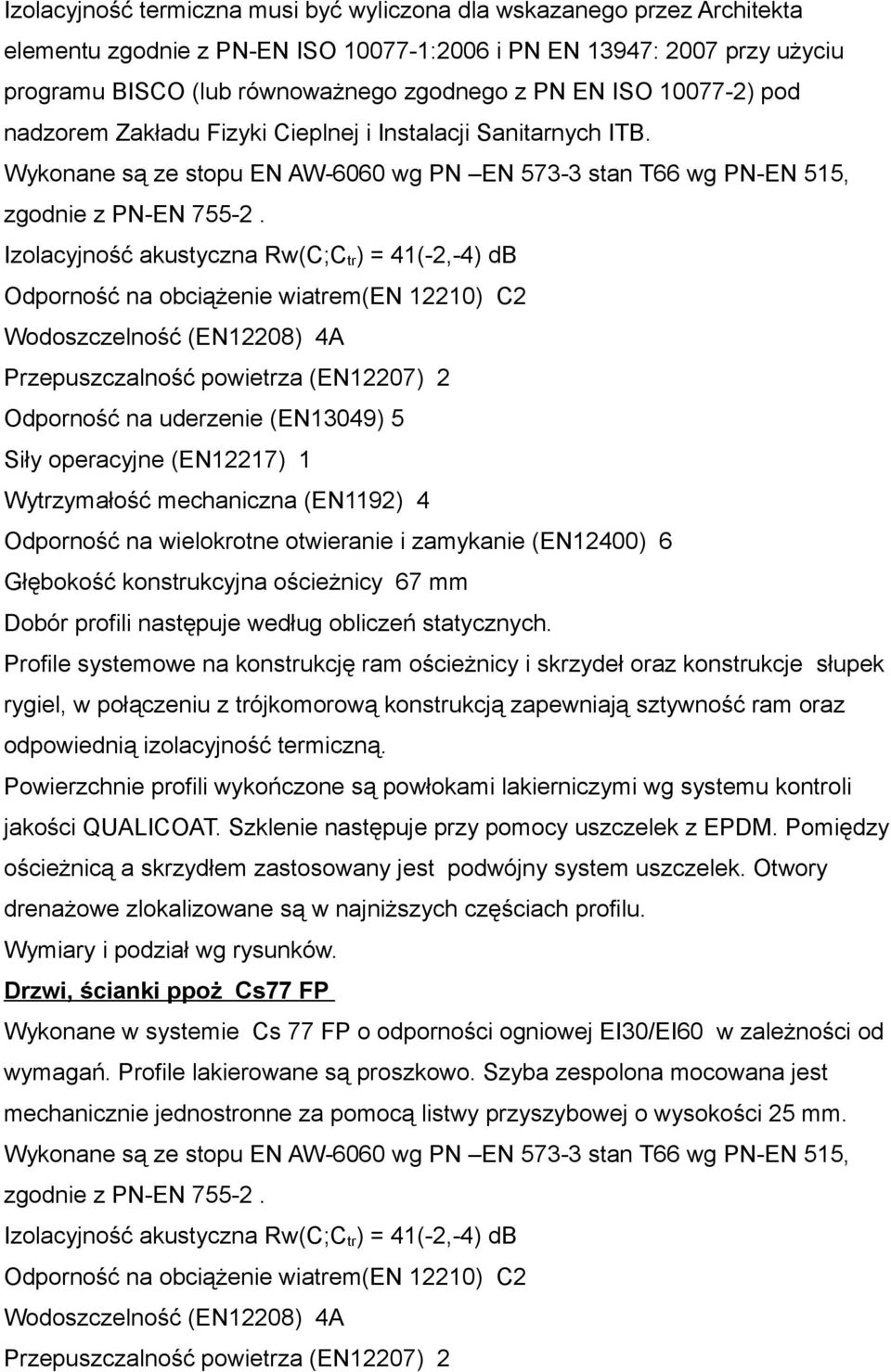

7 Izolacyjność termiczna musi być wyliczona dla wskazanego przez Architekta elementu zgodnie z PN-EN ISO :2006 i PN EN 13947: 2007 przy użyciu programu BISCO (lub równoważnego zgodnego z PN EN ISO ) pod nadzorem Zakładu Fizyki Cieplnej i Instalacji Sanitarnych ITB. Wykonane są ze stopu EN AW-6060 wg PN EN stan T66 wg PN-EN 515, zgodnie z PN-EN Izolacyjność akustyczna Rw(C;C tr ) = 41(-2,-4) db Odporność na obciążenie wiatrem(en 12210) C2 Wodoszczelność (EN12208) 4A Przepuszczalność powietrza (EN12207) 2 Odporność na uderzenie (EN13049) 5 Siły operacyjne (EN12217) 1 Wytrzymałość mechaniczna (EN1192) 4 Odporność na wielokrotne otwieranie i zamykanie (EN12400) 6 Głębokość konstrukcyjna ościeżnicy 67 mm Dobór profili następuje według obliczeń statycznych. Profile systemowe na konstrukcję ram ościeżnicy i skrzydeł oraz konstrukcje słupek rygiel, w połączeniu z trójkomorową konstrukcją zapewniają sztywność ram oraz odpowiednią izolacyjność termiczną. Powierzchnie profili wykończone są powłokami lakierniczymi wg systemu kontroli jakości QUALICOAT. Szklenie następuje przy pomocy uszczelek z EPDM. Pomiędzy ościeżnicą a skrzydłem zastosowany jest podwójny system uszczelek. Otwory drenażowe zlokalizowane są w najniższych częściach profilu. Wymiary i podział wg rysunków. Drzwi, ścianki ppoż Cs77 FP Wykonane w systemie Cs 77 FP o odporności ogniowej EI30/EI60 w zależności od wymagań. Profile lakierowane są proszkowo. Szyba zespolona mocowana jest mechanicznie jednostronne za pomocą listwy przyszybowej o wysokości 25 mm. Wykonane są ze stopu EN AW-6060 wg PN EN stan T66 wg PN-EN 515, zgodnie z PN-EN Izolacyjność akustyczna Rw(C;C tr ) = 41(-2,-4) db Odporność na obciążenie wiatrem(en 12210) C2 Wodoszczelność (EN12208) 4A Przepuszczalność powietrza (EN12207) 2

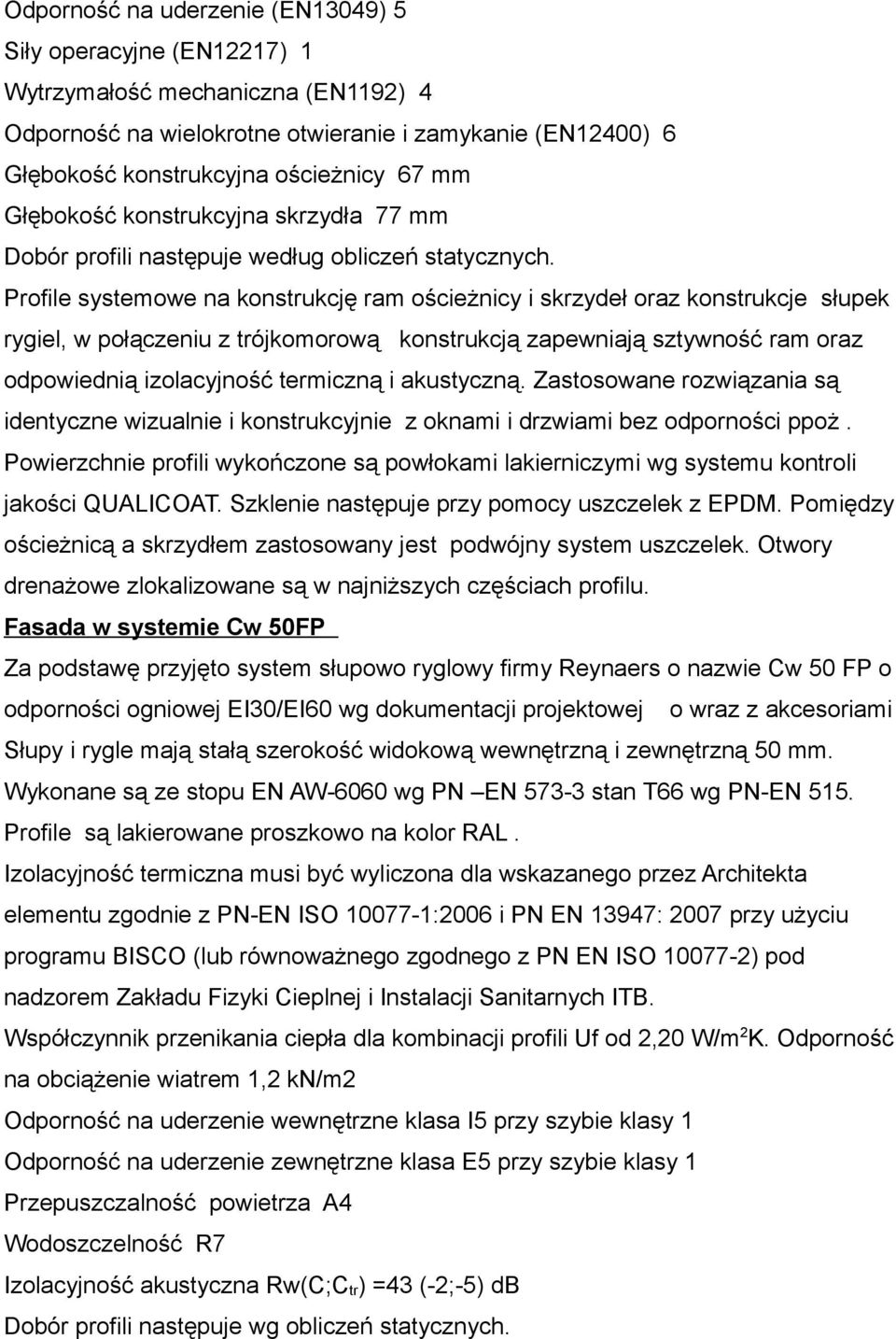

8 Odporność na uderzenie (EN13049) 5 Siły operacyjne (EN12217) 1 Wytrzymałość mechaniczna (EN1192) 4 Odporność na wielokrotne otwieranie i zamykanie (EN12400) 6 Głębokość konstrukcyjna ościeżnicy 67 mm Głębokość konstrukcyjna skrzydła 77 mm Dobór profili następuje według obliczeń statycznych. Profile systemowe na konstrukcję ram ościeżnicy i skrzydeł oraz konstrukcje słupek rygiel, w połączeniu z trójkomorową konstrukcją zapewniają sztywność ram oraz odpowiednią izolacyjność termiczną i akustyczną. Zastosowane rozwiązania są identyczne wizualnie i konstrukcyjnie z oknami i drzwiami bez odporności ppoż. Powierzchnie profili wykończone są powłokami lakierniczymi wg systemu kontroli jakości QUALICOAT. Szklenie następuje przy pomocy uszczelek z EPDM. Pomiędzy ościeżnicą a skrzydłem zastosowany jest podwójny system uszczelek. Otwory drenażowe zlokalizowane są w najniższych częściach profilu. Fasada w systemie Cw 50FP Za podstawę przyjęto system słupowo ryglowy firmy Reynaers o nazwie Cw 50 FP o odporności ogniowej EI30/EI60 wg dokumentacji projektowej o wraz z akcesoriami Słupy i rygle mają stałą szerokość widokową wewnętrzną i zewnętrzną 50 mm. Wykonane są ze stopu EN AW-6060 wg PN EN stan T66 wg PN-EN 515. Profile są lakierowane proszkowo na kolor RAL. Izolacyjność termiczna musi być wyliczona dla wskazanego przez Architekta elementu zgodnie z PN-EN ISO :2006 i PN EN 13947: 2007 przy użyciu programu BISCO (lub równoważnego zgodnego z PN EN ISO ) pod nadzorem Zakładu Fizyki Cieplnej i Instalacji Sanitarnych ITB. Współczynnik przenikania ciepła dla kombinacji profili Uf od 2,20 W/m 2 K. Odporność na obciążenie wiatrem 1,2 kn/m2 Odporność na uderzenie wewnętrzne klasa I5 przy szybie klasy 1 Odporność na uderzenie zewnętrzne klasa E5 przy szybie klasy 1 Przepuszczalność powietrza A4 Wodoszczelność R7 Izolacyjność akustyczna Rw(C;C tr ) =43 (-2;-5) db Dobór profili następuje wg obliczeń statycznych.

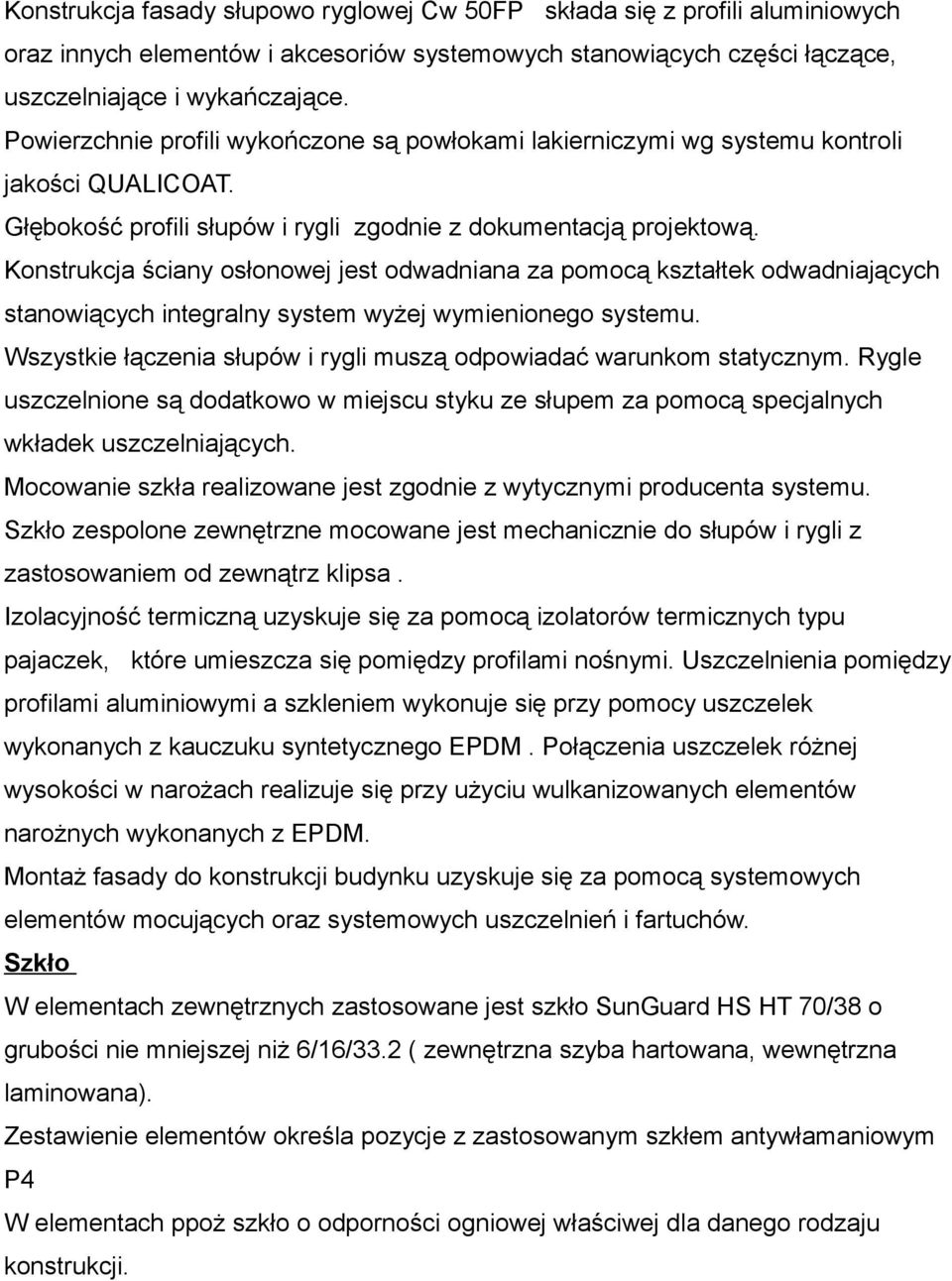

9 Konstrukcja fasady słupowo ryglowej Cw 50FP składa się z profili aluminiowych oraz innych elementów i akcesoriów systemowych stanowiących części łączące, uszczelniające i wykańczające. Powierzchnie profili wykończone są powłokami lakierniczymi wg systemu kontroli jakości QUALICOAT. Głębokość profili słupów i rygli zgodnie z dokumentacją projektową. Konstrukcja ściany osłonowej jest odwadniana za pomocą kształtek odwadniających stanowiących integralny system wyżej wymienionego systemu. Wszystkie łączenia słupów i rygli muszą odpowiadać warunkom statycznym. Rygle uszczelnione są dodatkowo w miejscu styku ze słupem za pomocą specjalnych wkładek uszczelniających. Mocowanie szkła realizowane jest zgodnie z wytycznymi producenta systemu. Szkło zespolone zewnętrzne mocowane jest mechanicznie do słupów i rygli z zastosowaniem od zewnątrz klipsa. Izolacyjność termiczną uzyskuje się za pomocą izolatorów termicznych typu pajaczek, które umieszcza się pomiędzy profilami nośnymi. Uszczelnienia pomiędzy profilami aluminiowymi a szkleniem wykonuje się przy pomocy uszczelek wykonanych z kauczuku syntetycznego EPDM. Połączenia uszczelek różnej wysokości w narożach realizuje się przy użyciu wulkanizowanych elementów narożnych wykonanych z EPDM. Montaż fasady do konstrukcji budynku uzyskuje się za pomocą systemowych elementów mocujących oraz systemowych uszczelnień i fartuchów. Szkło W elementach zewnętrznych zastosowane jest szkło SunGuard HS HT 70/38 o grubości nie mniejszej niż 6/16/33.2 ( zewnętrzna szyba hartowana, wewnętrzna laminowana). Zestawienie elementów określa pozycje z zastosowanym szkłem antywłamaniowym P4 W elementach ppoż szkło o odporności ogniowej właściwej dla danego rodzaju konstrukcji.

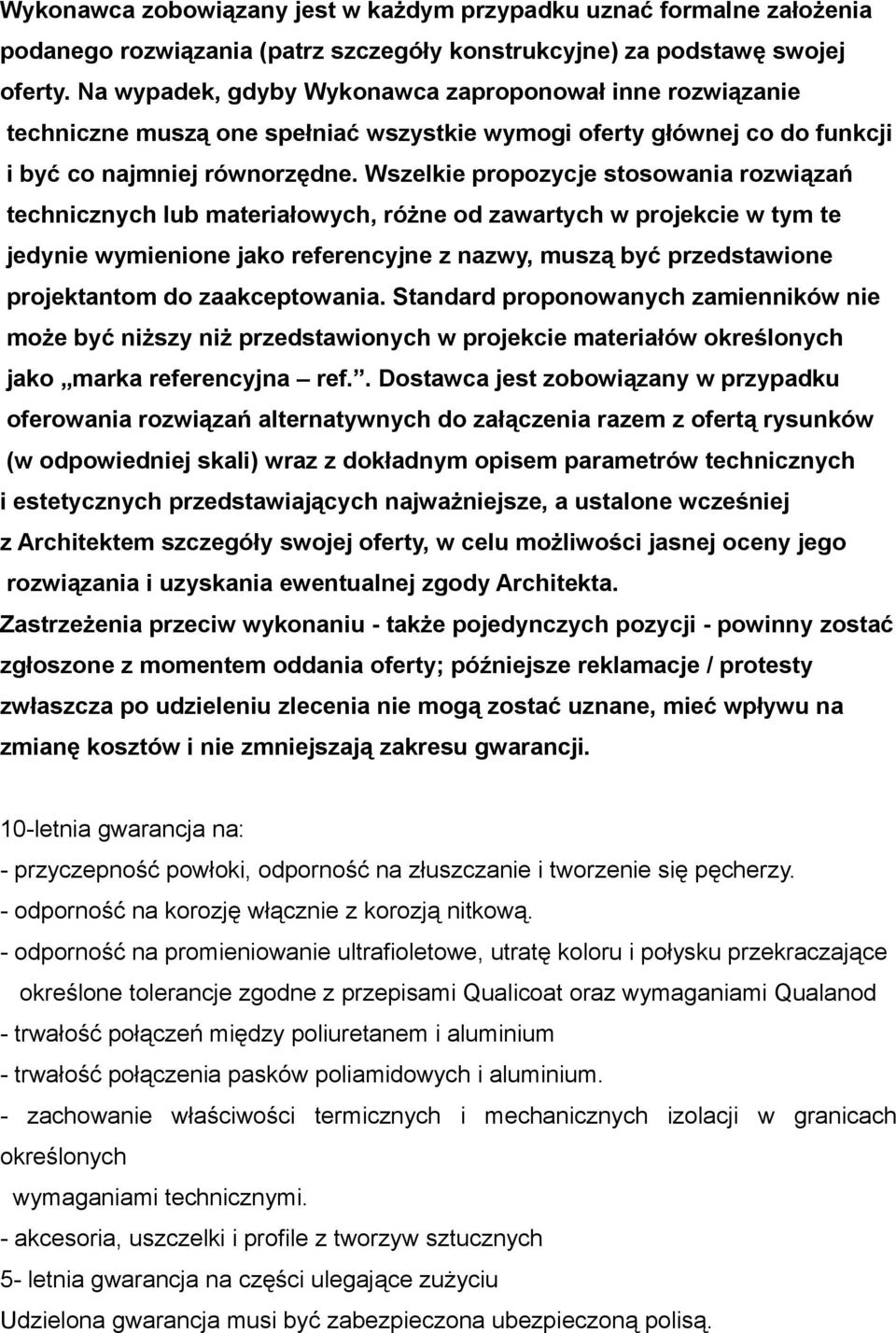

10 Wykonawca zobowiązany jest w każdym przypadku uznać formalne założenia podanego rozwiązania (patrz szczegóły konstrukcyjne) za podstawę swojej oferty. Na wypadek, gdyby Wykonawca zaproponował inne rozwiązanie techniczne muszą one spełniać wszystkie wymogi oferty głównej co do funkcji i być co najmniej równorzędne. Wszelkie propozycje stosowania rozwiązań technicznych lub materiałowych, różne od zawartych w projekcie w tym te jedynie wymienione jako referencyjne z nazwy, muszą być przedstawione projektantom do zaakceptowania. Standard proponowanych zamienników nie może być niższy niż przedstawionych w projekcie materiałów określonych jako marka referencyjna ref.. Dostawca jest zobowiązany w przypadku oferowania rozwiązań alternatywnych do załączenia razem z ofertą rysunków (w odpowiedniej skali) wraz z dokładnym opisem parametrów technicznych i estetycznych przedstawiających najważniejsze, a ustalone wcześniej z Architektem szczegóły swojej oferty, w celu możliwości jasnej oceny jego rozwiązania i uzyskania ewentualnej zgody Architekta. Zastrzeżenia przeciw wykonaniu - także pojedynczych pozycji - powinny zostać zgłoszone z momentem oddania oferty; późniejsze reklamacje / protesty zwłaszcza po udzieleniu zlecenia nie mogą zostać uznane, mieć wpływu na zmianę kosztów i nie zmniejszają zakresu gwarancji. 10-letnia gwarancja na: - przyczepność powłoki, odporność na złuszczanie i tworzenie się pęcherzy. - odporność na korozję włącznie z korozją nitkową. - odporność na promieniowanie ultrafioletowe, utratę koloru i połysku przekraczające określone tolerancje zgodne z przepisami Qualicoat oraz wymaganiami Qualanod - trwałość połączeń między poliuretanem i aluminium - trwałość połączenia pasków poliamidowych i aluminium. - zachowanie właściwości termicznych i mechanicznych izolacji w granicach określonych wymaganiami technicznymi. - akcesoria, uszczelki i profile z tworzyw sztucznych 5- letnia gwarancja na części ulegające zużyciu Udzielona gwarancja musi być zabezpieczona ubezpieczoną polisą.

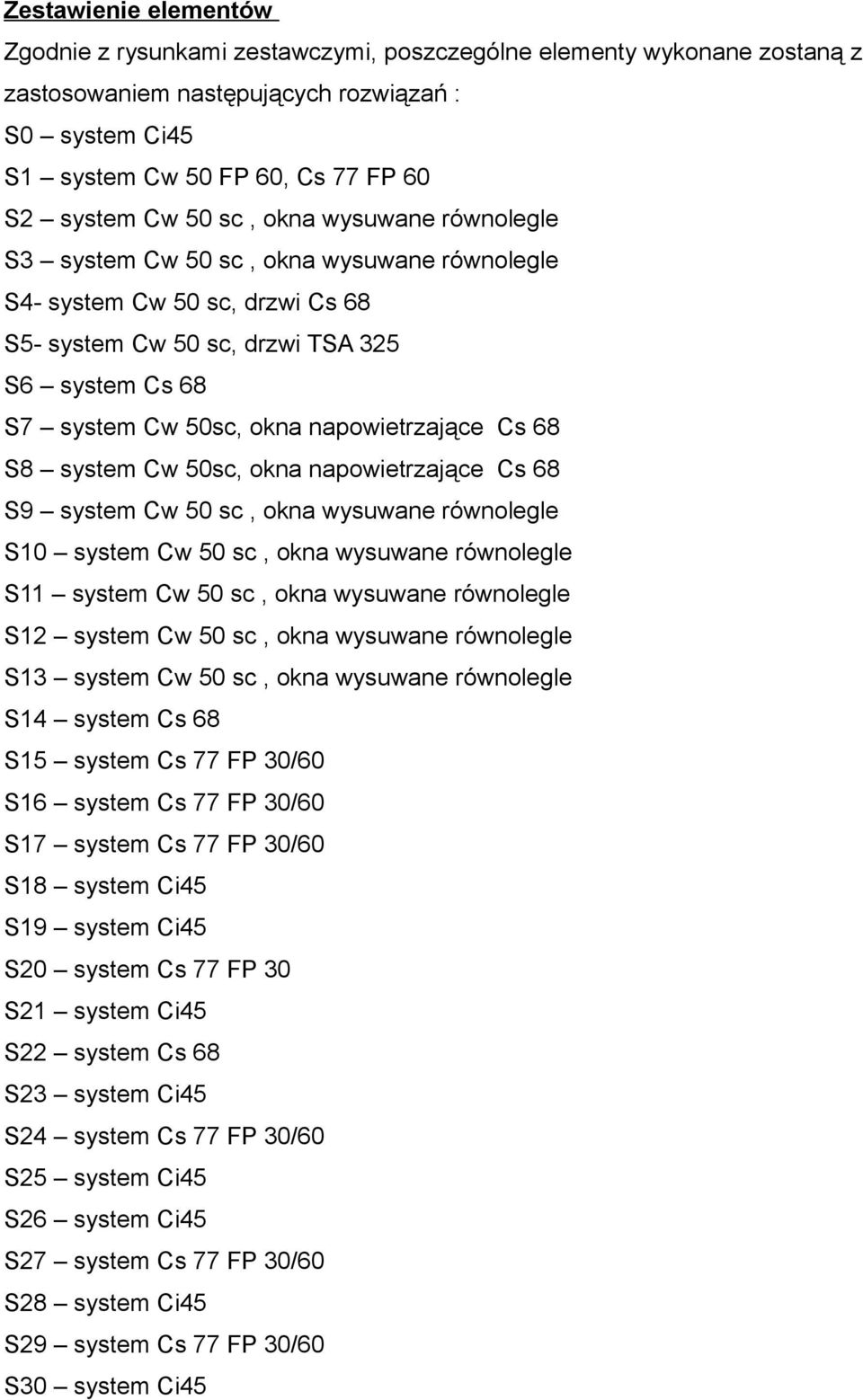

11 Zestawienie elementów Zgodnie z rysunkami zestawczymi, poszczególne elementy wykonane zostaną z zastosowaniem następujących rozwiązań : S0 system Ci45 S1 system Cw 50 FP 60, Cs 77 FP 60 S2 system Cw 50 sc, okna wysuwane równolegle S3 system Cw 50 sc, okna wysuwane równolegle S4- system Cw 50 sc, drzwi Cs 68 S5- system Cw 50 sc, drzwi TSA 325 S6 system Cs 68 S7 system Cw 50sc, okna napowietrzające Cs 68 S8 system Cw 50sc, okna napowietrzające Cs 68 S9 system Cw 50 sc, okna wysuwane równolegle S10 system Cw 50 sc, okna wysuwane równolegle S11 system Cw 50 sc, okna wysuwane równolegle S12 system Cw 50 sc, okna wysuwane równolegle S13 system Cw 50 sc, okna wysuwane równolegle S14 system Cs 68 S15 system Cs 77 FP 30/60 S16 system Cs 77 FP 30/60 S17 system Cs 77 FP 30/60 S18 system Ci45 S19 system Ci45 S20 system Cs 77 FP 30 S21 system Ci45 S22 system Cs 68 S23 system Ci45 S24 system Cs 77 FP 30/60 S25 system Ci45 S26 system Ci45 S27 system Cs 77 FP 30/60 S28 system Ci45 S29 system Cs 77 FP 30/60 S30 system Ci45

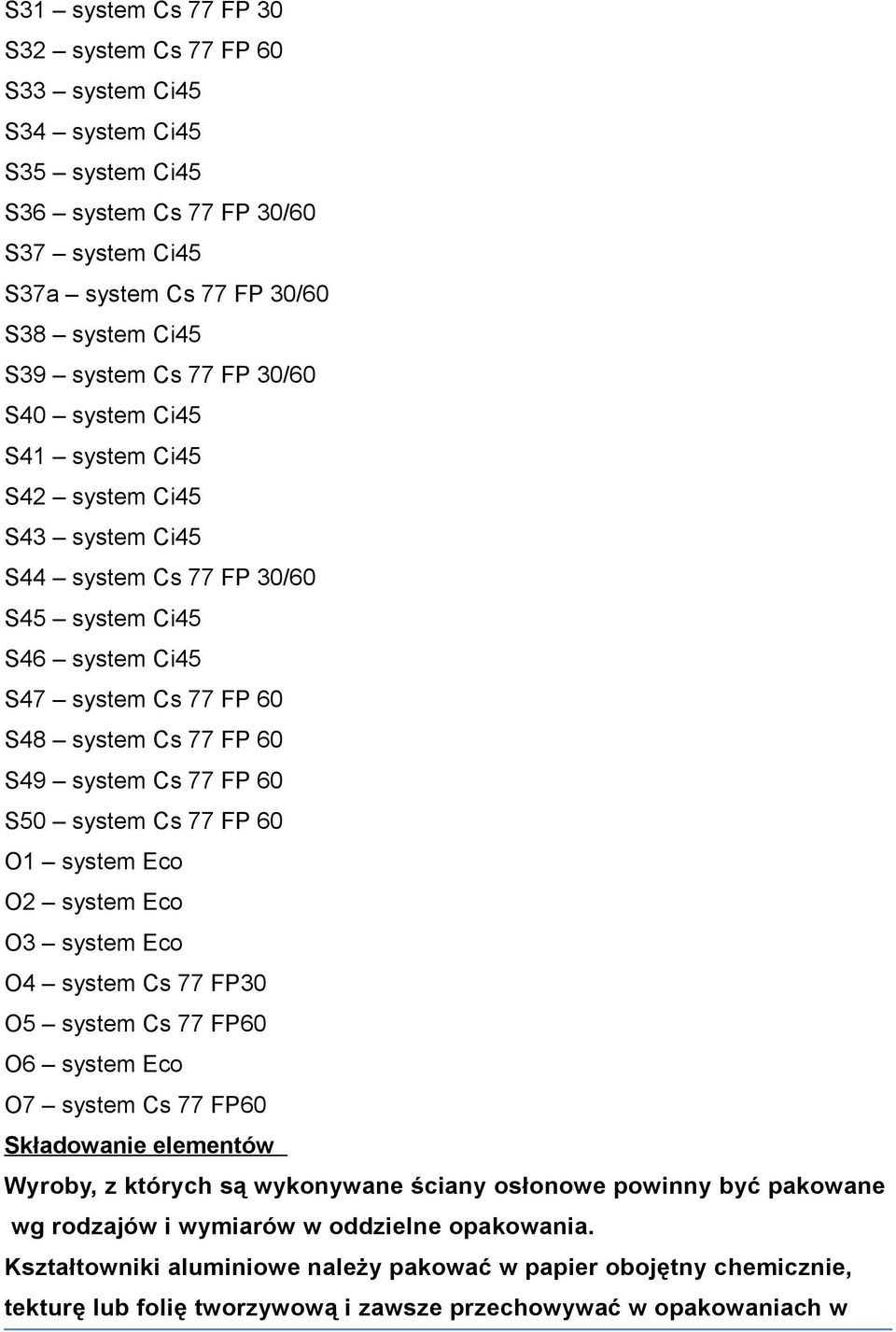

12 S31 system Cs 77 FP 30 S32 system Cs 77 FP 60 S33 system Ci45 S34 system Ci45 S35 system Ci45 S36 system Cs 77 FP 30/60 S37 system Ci45 S37a system Cs 77 FP 30/60 S38 system Ci45 S39 system Cs 77 FP 30/60 S40 system Ci45 S41 system Ci45 S42 system Ci45 S43 system Ci45 S44 system Cs 77 FP 30/60 S45 system Ci45 S46 system Ci45 S47 system Cs 77 FP 60 S48 system Cs 77 FP 60 S49 system Cs 77 FP 60 S50 system Cs 77 FP 60 O1 system Eco O2 system Eco O3 system Eco O4 system Cs 77 FP30 O5 system Cs 77 FP60 O6 system Eco O7 system Cs 77 FP60 Składowanie elementów Wyroby, z których są wykonywane ściany osłonowe powinny być pakowane wg rodzajów i wymiarów w oddzielne opakowania. Kształtowniki aluminiowe należy pakować w papier obojętny chemicznie, tekturę lub folię tworzywową i zawsze przechowywać w opakowaniach w

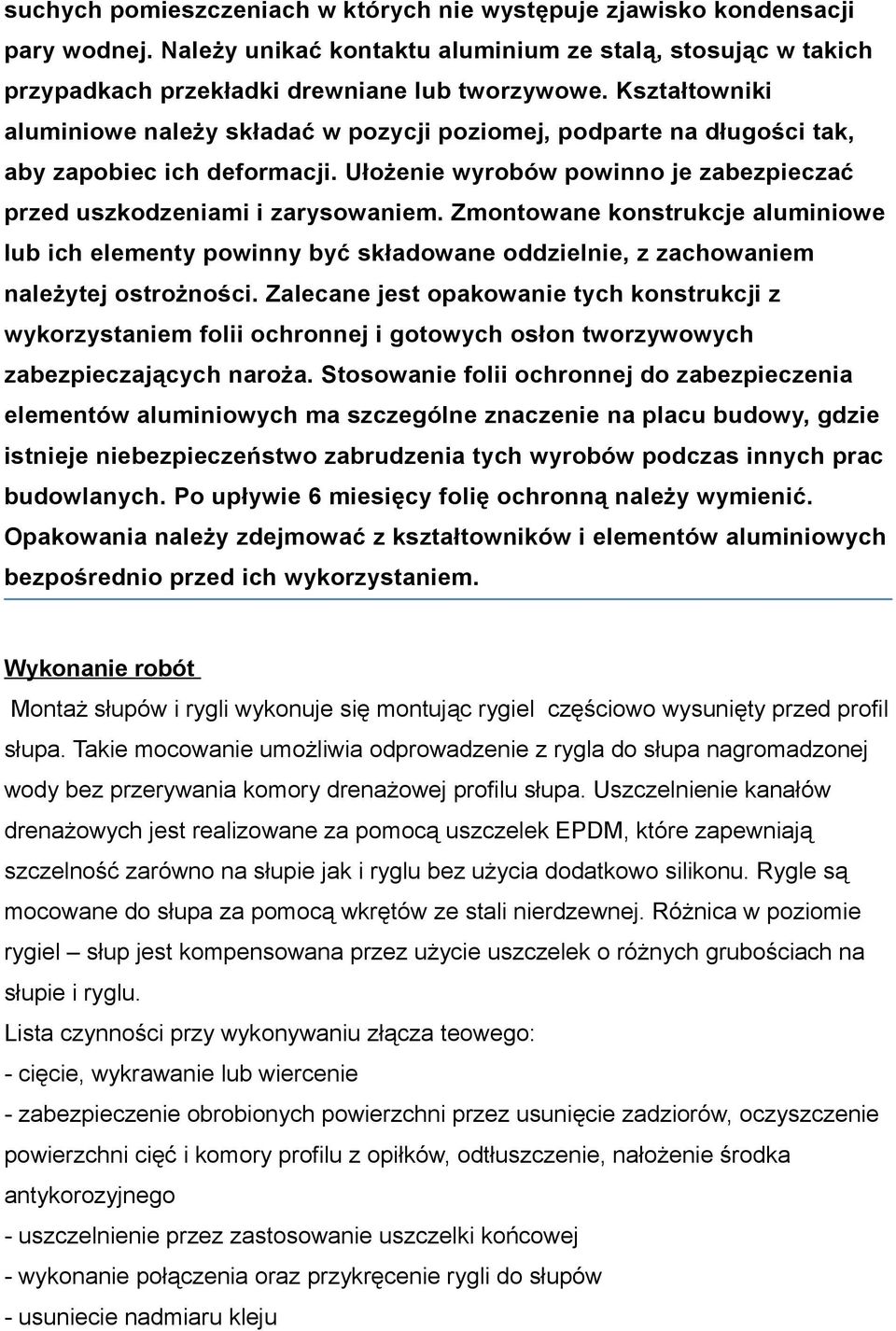

13 suchych pomieszczeniach w których nie występuje zjawisko kondensacji pary wodnej. Należy unikać kontaktu aluminium ze stalą, stosując w takich przypadkach przekładki drewniane lub tworzywowe. Kształtowniki aluminiowe należy składać w pozycji poziomej, podparte na długości tak, aby zapobiec ich deformacji. Ułożenie wyrobów powinno je zabezpieczać przed uszkodzeniami i zarysowaniem. Zmontowane konstrukcje aluminiowe lub ich elementy powinny być składowane oddzielnie, z zachowaniem należytej ostrożności. Zalecane jest opakowanie tych konstrukcji z wykorzystaniem folii ochronnej i gotowych osłon tworzywowych zabezpieczających naroża. Stosowanie folii ochronnej do zabezpieczenia elementów aluminiowych ma szczególne znaczenie na placu budowy, gdzie istnieje niebezpieczeństwo zabrudzenia tych wyrobów podczas innych prac budowlanych. Po upływie 6 miesięcy folię ochronną należy wymienić. Opakowania należy zdejmować z kształtowników i elementów aluminiowych bezpośrednio przed ich wykorzystaniem. Wykonanie robót Montaż słupów i rygli wykonuje się montując rygiel częściowo wysunięty przed profil słupa. Takie mocowanie umożliwia odprowadzenie z rygla do słupa nagromadzonej wody bez przerywania komory drenażowej profilu słupa. Uszczelnienie kanałów drenażowych jest realizowane za pomocą uszczelek EPDM, które zapewniają szczelność zarówno na słupie jak i ryglu bez użycia dodatkowo silikonu. Rygle są mocowane do słupa za pomocą wkrętów ze stali nierdzewnej. Różnica w poziomie rygiel słup jest kompensowana przez użycie uszczelek o różnych grubościach na słupie i ryglu. Lista czynności przy wykonywaniu złącza teowego: - cięcie, wykrawanie lub wiercenie - zabezpieczenie obrobionych powierzchni przez usunięcie zadziorów, oczyszczenie powierzchni cięć i komory profilu z opiłków, odtłuszczenie, nałożenie środka antykorozyjnego - uszczelnienie przez zastosowanie uszczelki końcowej - wykonanie połączenia oraz przykręcenie rygli do słupów - usuniecie nadmiaru kleju

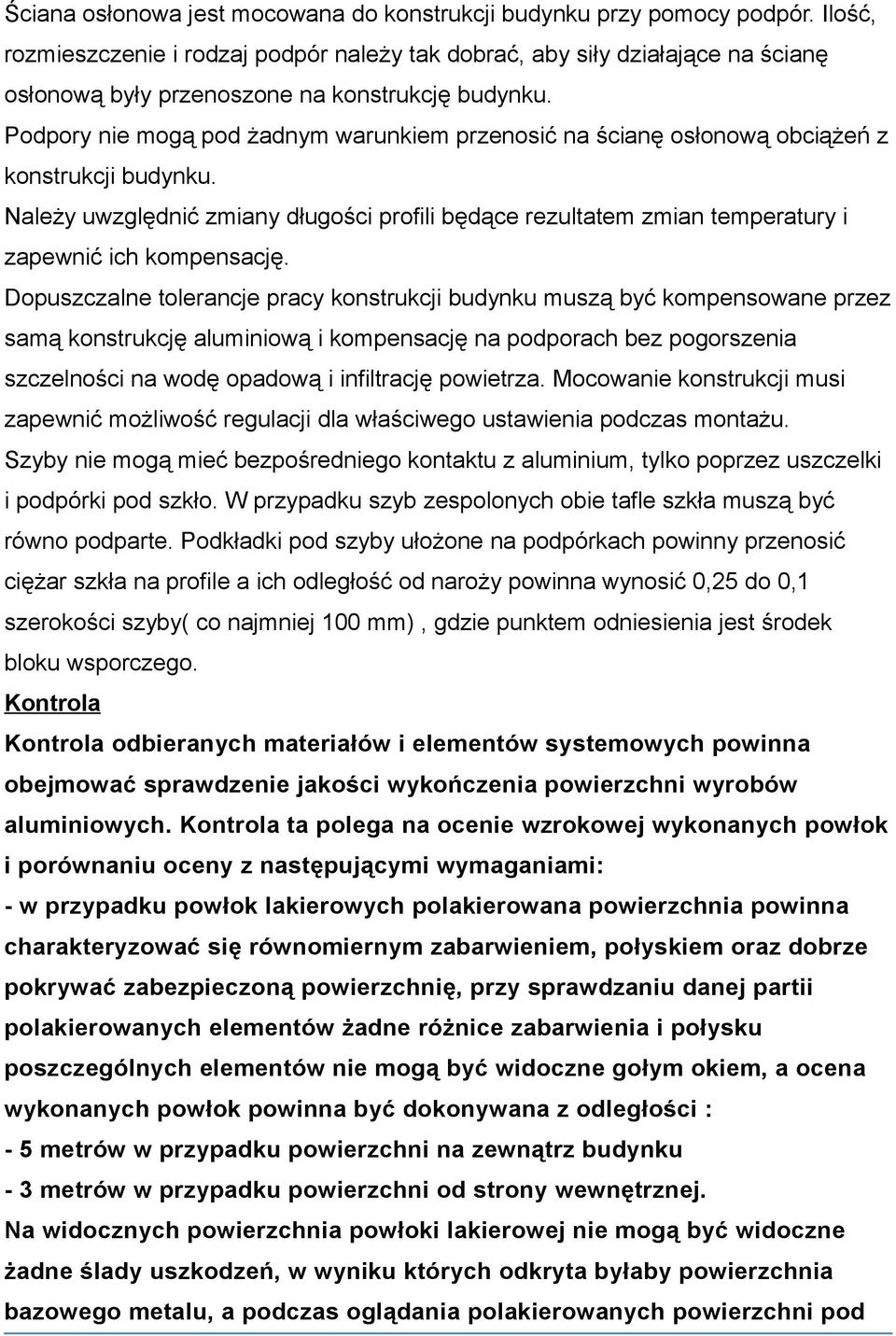

14 Ściana osłonowa jest mocowana do konstrukcji budynku przy pomocy podpór. Ilość, rozmieszczenie i rodzaj podpór należy tak dobrać, aby siły działające na ścianę osłonową były przenoszone na konstrukcję budynku. Podpory nie mogą pod żadnym warunkiem przenosić na ścianę osłonową obciążeń z konstrukcji budynku. Należy uwzględnić zmiany długości profili będące rezultatem zmian temperatury i zapewnić ich kompensację. Dopuszczalne tolerancje pracy konstrukcji budynku muszą być kompensowane przez samą konstrukcję aluminiową i kompensację na podporach bez pogorszenia szczelności na wodę opadową i infiltrację powietrza. Mocowanie konstrukcji musi zapewnić możliwość regulacji dla właściwego ustawienia podczas montażu. Szyby nie mogą mieć bezpośredniego kontaktu z aluminium, tylko poprzez uszczelki i podpórki pod szkło. W przypadku szyb zespolonych obie tafle szkła muszą być równo podparte. Podkładki pod szyby ułożone na podpórkach powinny przenosić ciężar szkła na profile a ich odległość od naroży powinna wynosić 0,25 do 0,1 szerokości szyby( co najmniej 100 mm), gdzie punktem odniesienia jest środek bloku wsporczego. Kontrola Kontrola odbieranych materiałów i elementów systemowych powinna obejmować sprawdzenie jakości wykończenia powierzchni wyrobów aluminiowych. Kontrola ta polega na ocenie wzrokowej wykonanych powłok i porównaniu oceny z następującymi wymaganiami: - w przypadku powłok lakierowych polakierowana powierzchnia powinna charakteryzować się równomiernym zabarwieniem, połyskiem oraz dobrze pokrywać zabezpieczoną powierzchnię, przy sprawdzaniu danej partii polakierowanych elementów żadne różnice zabarwienia i połysku poszczególnych elementów nie mogą być widoczne gołym okiem, a ocena wykonanych powłok powinna być dokonywana z odległości : - 5 metrów w przypadku powierzchni na zewnątrz budynku - 3 metrów w przypadku powierzchni od strony wewnętrznej. Na widocznych powierzchnia powłoki lakierowej nie mogą być widoczne żadne ślady uszkodzeń, w wyniku których odkryta byłaby powierzchnia bazowego metalu, a podczas oglądania polakierowanych powierzchni pod

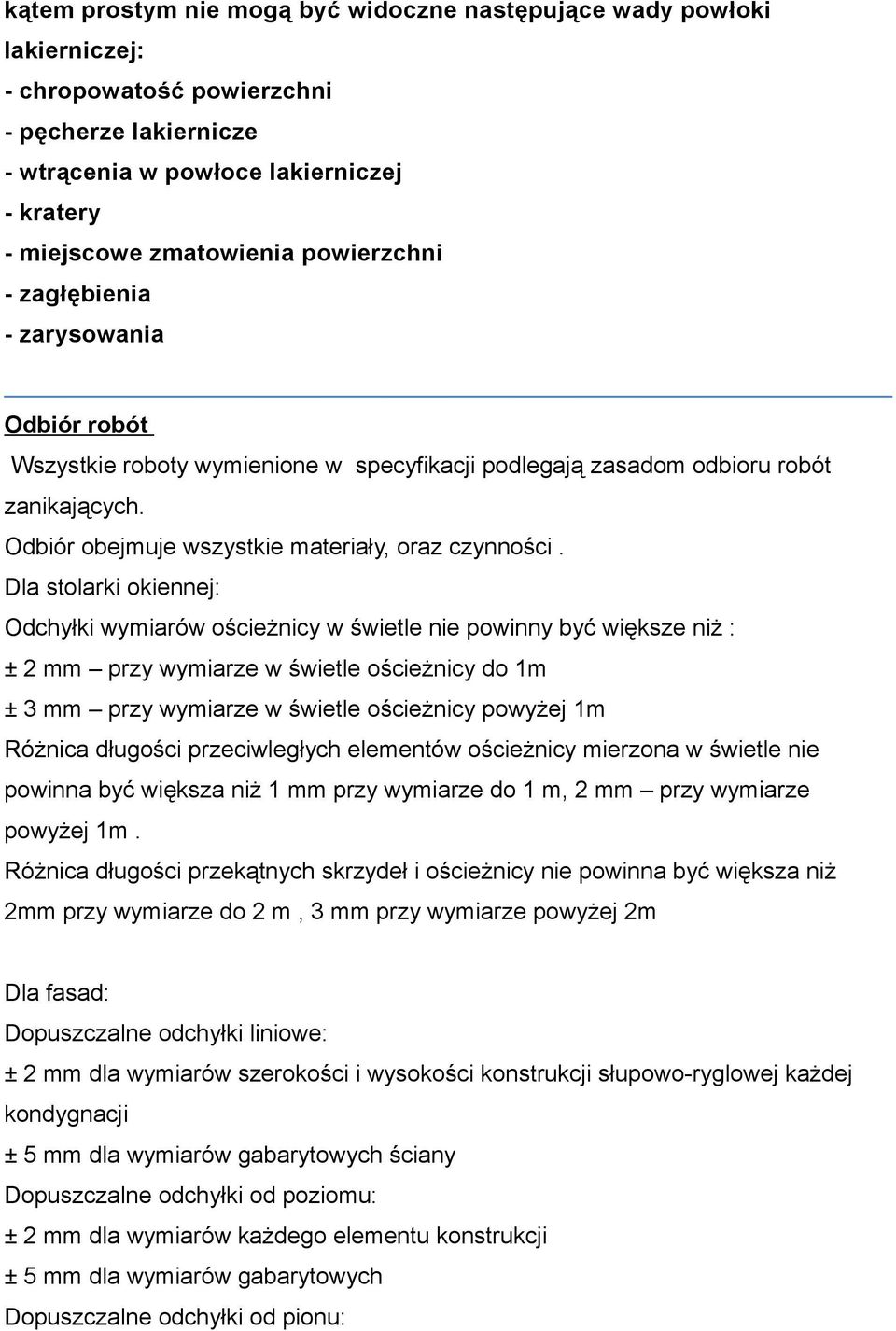

15 kątem prostym nie mogą być widoczne następujące wady powłoki lakierniczej: - chropowatość powierzchni - pęcherze lakiernicze - wtrącenia w powłoce lakierniczej - kratery - miejscowe zmatowienia powierzchni - zagłębienia - zarysowania Odbiór robót Wszystkie roboty wymienione w specyfikacji podlegają zasadom odbioru robót zanikających. Odbiór obejmuje wszystkie materiały, oraz czynności. Dla stolarki okiennej: Odchyłki wymiarów ościeżnicy w świetle nie powinny być większe niż : ± 2 mm przy wymiarze w świetle ościeżnicy do 1m ± 3 mm przy wymiarze w świetle ościeżnicy powyżej 1m Różnica długości przeciwległych elementów ościeżnicy mierzona w świetle nie powinna być większa niż 1 mm przy wymiarze do 1 m, 2 mm przy wymiarze powyżej 1m. Różnica długości przekątnych skrzydeł i ościeżnicy nie powinna być większa niż 2mm przy wymiarze do 2 m, 3 mm przy wymiarze powyżej 2m Dla fasad: Dopuszczalne odchyłki liniowe: ± 2 mm dla wymiarów szerokości i wysokości konstrukcji słupowo-ryglowej każdej kondygnacji ± 5 mm dla wymiarów gabarytowych ściany Dopuszczalne odchyłki od poziomu: ± 2 mm dla wymiarów każdego elementu konstrukcji ± 5 mm dla wymiarów gabarytowych Dopuszczalne odchyłki od pionu:

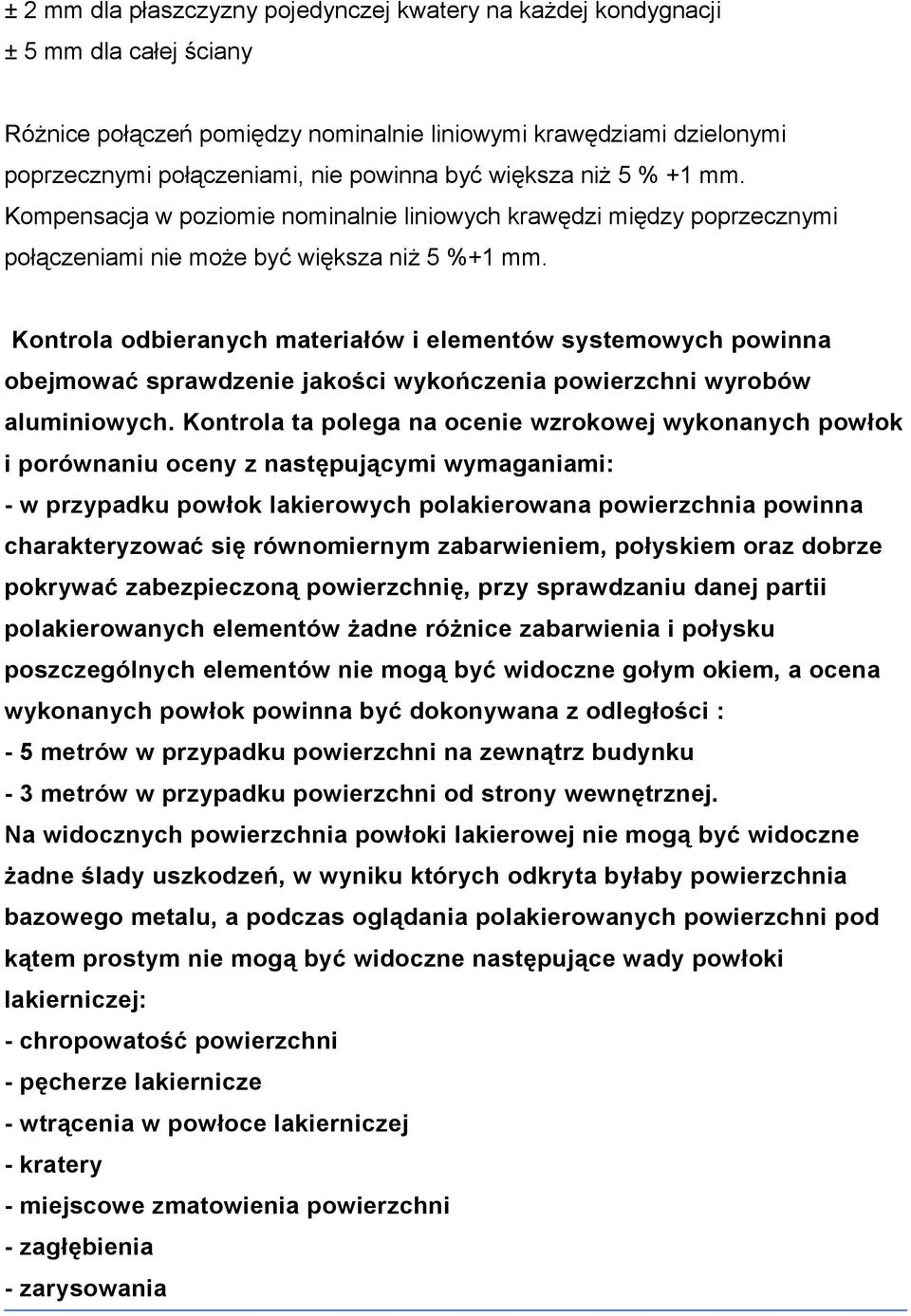

16 ± 2 mm dla płaszczyzny pojedynczej kwatery na każdej kondygnacji ± 5 mm dla całej ściany Różnice połączeń pomiędzy nominalnie liniowymi krawędziami dzielonymi poprzecznymi połączeniami, nie powinna być większa niż 5 % +1 mm. Kompensacja w poziomie nominalnie liniowych krawędzi między poprzecznymi połączeniami nie może być większa niż 5 %+1 mm. Kontrola odbieranych materiałów i elementów systemowych powinna obejmować sprawdzenie jakości wykończenia powierzchni wyrobów aluminiowych. Kontrola ta polega na ocenie wzrokowej wykonanych powłok i porównaniu oceny z następującymi wymaganiami: - w przypadku powłok lakierowych polakierowana powierzchnia powinna charakteryzować się równomiernym zabarwieniem, połyskiem oraz dobrze pokrywać zabezpieczoną powierzchnię, przy sprawdzaniu danej partii polakierowanych elementów żadne różnice zabarwienia i połysku poszczególnych elementów nie mogą być widoczne gołym okiem, a ocena wykonanych powłok powinna być dokonywana z odległości : - 5 metrów w przypadku powierzchni na zewnątrz budynku - 3 metrów w przypadku powierzchni od strony wewnętrznej. Na widocznych powierzchnia powłoki lakierowej nie mogą być widoczne żadne ślady uszkodzeń, w wyniku których odkryta byłaby powierzchnia bazowego metalu, a podczas oglądania polakierowanych powierzchni pod kątem prostym nie mogą być widoczne następujące wady powłoki lakierniczej: - chropowatość powierzchni - pęcherze lakiernicze - wtrącenia w powłoce lakierniczej - kratery - miejscowe zmatowienia powierzchni - zagłębienia - zarysowania
