INSTRUKCJA OBSŁUGI. Robot sprzątający Sichler PCR-3550UV (NC5725) Zawartość zestawu: robot stacja ładowania

Transkrypt

1 Zawartość zestawu: robot stacja ładowania Robot sprzątający Sichler PCR-3550UV (NC5725) INSTRUKCJA OBSŁUGI pilot zdalnego sterowania szczotka do czyszczenia pojemnika na kurz 4 szczotki do czyszczenia 2 nakładki czyszczące zasilacz instrukcja obsługi. WAŻNE INFORMACJE Bezpieczeństwo Niniejsza instrukcja ma na celu zapoznanie Państwa z zasadami prawidłowego korzystania z produktu. Zaleca się przechowywanie instrukcji w łatwo dostępnym miejscu, aby w razie potrzeby mogli Państwo zweryfikować informacje. Wszelkie modyfikacje produktu obniżają poziom jego bezpieczeństwa. UWAGA! Istnieje ryzyko obrażeń! Nie należy rozkładać ani naprawiać urządzenia samodzielnie! Zaleca się ostrożne obchodzenie się z produktem. Produkt może ulec uszkodzeniu w wyniku uderzenia, wstrząsów lub upadku nawet z niewielkiej wysokości. Produkt należy trzymać z dala od wilgoci i wysokiej temperatury. Nie należy zanurzać urządzenia w wodzie oraz innych płynach. Zaleca się sprawdzanie urządzenia przed każdym użyciem. Jeżeli urządzenie, przewód lub wtyczka mają widoczne uszkodzenia, urządzenie nie może być zostać użyte. Nie należy używać urządzenia, jeśli działa nieprawidłowo lub zostało upuszczone. Należy wyłączyć urządzenie, gdy nie jest w użyciu. Urządzenia należy używać tylko w zamkniętych pomieszczeniach. Urządzenie nie pokonuje przeszkód wyższych niż 10 mm. Nie należy używać urządzenia w mokrych lub wilgotnych środowiskach, tj. łazienka i pralnia. 1

2 W celu uniknięcia wypadków, przed użyciem urządzenia, sprawdź czy nie ma w obszarze czyszczenia żadnych przedmiotów (takich jak ubrania, papiery, kable, linki lub kruche przedmioty). Zasłony i firanki powinny znajdować się w odpowiedniej odległości od podłogi tak, aby urządzenie nie miało z nimi kontaktu. Nie należy siadać na urządzeniu, ani stawiać na nim żadnych przedmiotów. Nie należy używać urządzenia do sprzątania papierosów, gorącego popiołu lub łatwopalnych cieczy (np. benzyny). Należy używać tylko oryginalnych części (zasilacz i akumulator), aby naładować urządzenie. Nie należy ładować urządzenia, gdy przewód ładowania lub wtyczka są uszkodzone. Przed przystąpieniem do czyszczenia urządzenia, należy je wyłączyć, odłączyć przewód zasilający od gniazdka elektrycznego i wyjąć akumulator. Przed wymianą lub wyjęciem akumulatora należy odłączyć przewód zasilający od gniazdka elektrycznego. To urządzenie nie jest przeznaczone do użytku przez osoby (w tym dzieci) z ograniczeniami sensorycznymi czy umysłowymi, lub z brakiem doświadczenia i / lub wiedzy, chyba że są one nadzorowane przez osobę odpowiedzialną za ich bezpieczeństwo lub otrzymały instrukcje jak korzystać z urządzenia. Dzieci powinny być nadzorowane, aby nie bawiły się urządzeniem. Wszelkie prawa do wprowadzania zmian technicznych oraz eliminacji błędów są zastrzeżone. Ważne wskazówki dotyczące utylizacji Urządzenia elektrycznego nie zalicza się do odpadów gospodarstwa domowego. W celu właściwej utylizacji urządzenia należy skontaktować się z organizacją odpowiedzialną za zbiórkę elektroodpadów w wybranej miejscowości. 2

3 Ważne wskazówki dotyczące baterii i ich utylizacji Baterii nie zalicza się do odpadów gospodarstwa domowego. Jako konsumenci są Państwo zobowiązani do właściwej utylizacji zużytych baterii. Zużyte baterie należy wyrzucić do przeznaczonego do tego celu pojemnika lub zwrócić do sklepu, w którym są sprzedawane. Akumulatory mają niższe napięcie wyjściowe niż baterie. Powoduje to, że niektóre urządzenia do działania potrzebują baterii, a nie akumulatora. Baterie należy przechowywać w miejscu niedostępnym dla dzieci. Baterie, z których wylewa się ciesz są niebezpieczne. Należy ich dotykać tylko w odpowiednich rękawiczkach. Nie wolno otwierać baterii i wrzucać ich do ognia. Zaleca się wyjmowanie baterii z urządzenia, jeśli pozostaje nieużywane przez dłuższy czas. Zwykłe baterie nie mogą być ładowane. UWAGA! Istnieje ryzyko wybuchu! Należy używać zawsze razem baterii tego samego typu i wymieniać wszystkie baterie w urządzeniu w tym samym czasie! Deklaracja zgodności PEARL.GmbH oświadcza, że produkt NC-5725 jest zgodny z dyrektywą dotyczącą bezpieczeństwa produktów 2001/95/EG, dyrektywą EMV 2014/30/EU i dyrektywą RoHS 2011/65/EU. DANE TECHNICZNE Napięcie wejściowe: 100 do 240 V Częstotliwość: 50/60 Hz Głośność: 50 db Wymiary: średnica 340 mm, wysokość 85 mm Waga: 3,4 kg Zasilanie (robot): 14,4 V akumulator NiMH 2000 mah Zasilanie (pilot): 2x baterie typu AAA Pojemność pojemnika na kurz: 0,5 l Tryb czyszczenia: automatyczny i ręczny Czas ładowania: 3,5 godziny Czas pracy: ok. 90 minut. 3

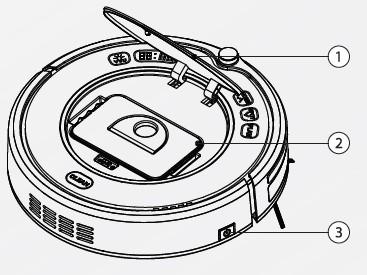

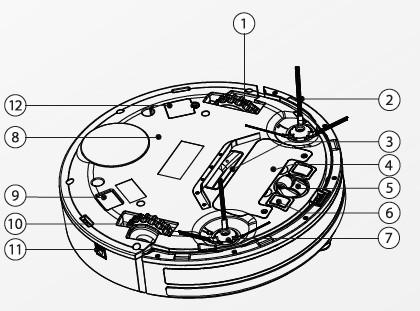

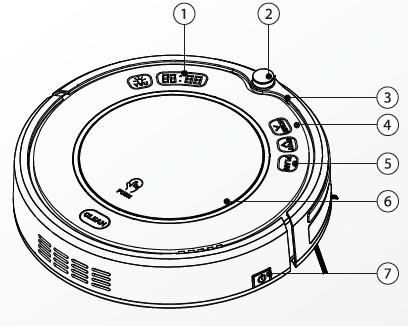

4 SZCZEGÓŁY PRODUKTU Robot 1. Wyświetlacz LED 2. Odbiornik sygnału podczerwieni 3. Zderzak 4. Obudowa z wyświetlaczem i przyciskami 5. Przyciski 6. Obudowa komory pojemnika na kurz 7. Przycisk ON/OFF 1. Prawe koło 2. Prawa szczotka do czyszczenia 3. Wlot powietrza 4. Komora akumulatora 5. Przednie koło 6. Styki ładowania 7. Lewa szczotka do czyszczenia 8. Obudowa 9. Lampa UV 10. Lewe koło 11. Złącze zasilania 12. Osłona baterii guzikowych 1. Pokrywa komory pojemnika na kurz 2. Pojemnik na kurz 3. Przycisk ON/OFF 4

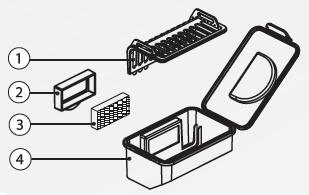

5 1. Filtr główny 2. Uchwyt filtra HEPA 3. Filtr HEPA 4. Pojemnik na kurz Stacja ładowania 1. Okienko transmisji dla sygnału podczerwieni 2. Styki ładowania 3. Złącze zasilania 4. Pokrywa 5. Generator sygnału podczerwieni 6. Wskaźnik pracy Pilot zdalnego sterowania 1. Przycisk ON/OFF 2. Przyciski kierunkowe 3. Przycisk programowania przycisk SPOT 4. Przycisk HOME 5. Przycisk MODE (tryb) Wyświetlacz i przyciski 1 Wyświetlacz 2 Przycisk UV 3 Przycisk HOME Pokazuje w formie liczb, liter i grafiki czas timera, stan czyszczenia, stan ładowania i kody błędu. Jeśli robot jest w trybie gotowości, naciśnij przycisk UV, aby wybrać funkcję UV. 1. Naciśnij ten przycisk, aby przenieść robota do stacji ładującej. 2. Naciśnij przycisk, aby w trybie programowania zwiększyć wyświetlaną liczbę. 4 Przycisk SPOT 1. Naciśnij ten przycisk, aby robot wykonywał spiralne czyszczenia w jednym miejscu. 5

6 5 Przycisk PLAN 6 Przycisk CLEAN 2. Naciśnij przycisk, aby w trybie programowania zmniejszyć wyświetlaną liczbę. Jeśli robot jest w trybie gotowości, naciśnij przycisk PLAN, aby zaplanować/zaprogramować proces czyszczenia. Naciśnij przycisk CLEAN: 1. Aby przejść ze stanu spoczynku do wybranego trybu lub odwrotnie od wybranego trybu do stanu spoczynku, 2. W celu potwierdzenia opóźnionego czyszczenia w trybie programowania, 3. Aby rozpocząć proces sprzątania w wybranym trybie. Wkładanie baterii Pilot wymaga 2 baterii AAA (baterie nie są dołączone do zestawu). Otwórz komorę baterii z tyłu pilota zdalnego sterowania i włóż baterie. Przy wkładaniu baterii zwróć uwagę na odpowiednią polaryzację. Zamknij komorę baterii. Jeśli nie będziesz używać pilota przez dłuższy czas, należy wyjąć z niego baterie. Baterie guzikowe zasilają zegar odkurzacza. Nie należy ich wyjmować, chyba że są słabe. Funkcje Za pomocą pilota, można sterować robotem z daleka i kierować za pomocą przycisków kierunkowych. Pilot z czujnikiem należy trzymać w kierunku robota. Ustaw za pomocą przycisku SPOT i MODE różne tryby czyszczenia. Naciśnij przycisk ON / OFF, aby włączyć urządzenie lub przełączyć w tryb uśpienia (tryb oszczędzania energii). Po kilkukrotnym naciśnięciu przycisku ON / OFF, robot zostanie ponownie aktywowany. Nie należy używać pilota w pobliżu stacji ładowania, ponieważ może to spowodować nieprawidłowe działanie pilota. 6

7 Ustawianie godziny Czas należy ustawić za pomocą przycisków na robocie. 1. Ustaw urządzenie na tryb Standby. 2. Naciśnij przycisk PLAN. Na wyświetlaczu pojawi się teraz aktualnie ustawiony czas robota. 3. Nacisnąć przycisk CLEAN. Pierwsze dwie pierwsze cyfry na wyświetlaczu zaczynają migać. 4. Zwiększ liczbę godzin naciskając przycisk HOME. Zmniejsz liczbę godzin naciskając przycisk SPOT. 5. Naciśnij ponownie przycisk CLEAN, aby ustawić minuty. Zaczną migać ostatnie dwie ostatnie cyfry na wyświetlaczu. 6. Zwiększ liczbę minut, naciskając przycisk HOME. 7. Naciśnij przycisk CLEAN, aby potwierdzić ustawienia. UŻYTKOWANIE Włączanie i wyłączanie urządzenia 1. Włącz robota za pomocą przycisku ON / OFF na pilocie zdalnego sterowania. Robot jest teraz w trybie gotowości. 2. Naciśnij ponownie przycisk ON / OFF na pilocie zdalnego sterowania, aby rozpocząć proces czyszczenia. Wciśnij i przytrzymaj przycisk ON / OFF, aby wyłączyć urządzenie. Aby sterować robotem za pomocą pilota zdalnego sterowania, musi być najpierw włączony. W tym celu przesuń wciśnij przycisk ON/OFF z boku urządzenia. Po wyłączeniu robota za pomocą przełącznika ON/OFF, wszystkie zapisane ustawienia zostaną usunięte! Tryb uśpienia Wciśnij i przytrzymaj przycisk ON/OFF przez kilka sekund, aby przełączyć urządzenie w stan hibernacji. Naciśnij przycisk ON/OFF, aby zakończyć hibernację. Jeśli robot w ciągu 30 sekund nie odbiera żadnego sygnału, przełącza się automatycznie w tryb uśpienia (tryb oszczędzania energii). 7

8 Czyszczenie wybranego miejsca Naciśnij przycisk SPOT, aby włączyć tryb punktowy. Urządzenie będzie czyściło spiralnymi ruchami obrotowymi powierzchnię w promieniu około 90 centymetrów. Wybieranie trybu czyszczenia Naciśnij przycisk MODE, aby wybrać tryb czyszczenia. Dostępne są 4 tryby. Wybrany tryb jest wyświetlany w prawym dolnym rogu. Tryb 1 Tryb 2 Tryb 3 Tryb 4 Czyszczenie spiralne Czyszczenie losowe Czyszczenie kątów Forma czyszczenia S Programowanie sprzątania Można zaprogramować robota tak, aby zaczynał sprzątanie codziennie o określonej godzinie. Ustaw żądany czas czyszczenia za pomocą przycisków na robocie. UWAGA! Robot czyści aż do wyczerpania akumulatora i musi wrócić do stacji ładowania. Dlatego należy zaprogramować go tak, aby proces czyszczenia został uruchomiony na krótko przed powrotem Twoim powrotem. Przed zaprogramowaniem czasu czyszczenia należy ustawić czas wewnętrzny robota i w razie potrzeby dostosować go do czasu rzeczywistego. 1. Gdy robot znajduje się w trybie uśpienia, możesz zakończyć stan hibernacji, naciskając przycisk CLEAN na obudowie robota. 2. Naciśnij dwukrotnie przycisk PLAN. Na wyświetlaczu pojawi się teraz ustawiony wcześniej czas czyszczenia lub 00: Naciśnij przycisk CLEAN. Na wyświetlaczu migają dwie pierwsze cyfry. Można teraz ustawić godziny. 4. Naciśnij przycisk HOME, aby zwiększyć liczbę godzin. 5. Naciśnij przycisk CLEAN. Na wyświetlaczu migają dwie ostatnie cyfry. Można teraz ustawić minuty. 8

9 6. Naciśnij przycisk HOME, aby zwiększyć liczbę minut. 7. Naciśnij przycisk CLEAN, aby potwierdzić programowanie. W czasie ładowania przy użyciu zasilacza, programowanie nie jest możliwe. Programowanie możesz deaktywować w następujący sposób: ustaw czas czyszczenia na 00:00 (patrz wyżej); naciśnij przełącznik ON / OFF znajdujący się z boku robota i wyłącz urządzenie; po 3 sekundach ponownie włącz robota, naciskając ponownie przełącznik ON / OFF. Przycisk HOME Naciśnij przycisk HOME, aby przenieść robota do stacji ładującej i naładować akumulator. Ponownie naciśnij przycisk HOME lub naciśnij przycisk ON / OFF, aby zatrzymać robota w stacji ładującej. Zmiana kierunku W trakcie sprzątania, można zmienić kierunek robota poprzez naciśnięcie jednego z przycisków ze strzałkami. CZYSZCZENIE I ODKURZANIE Wkładanie akumulatora Robot zasilany jest przez akumulator. Aby włożyć akumulator, urządzenie powinno być odłączone do źródła zasilania. Poluzuj śruby na komorze baterii za pomocą śrubokręta i otwórz komorę akumulatora. Włóż akumulator, zwracając uwagę na prawidłową polaryzację. Zamknij komorę i ponownie dokręć śruby śrubokrętem. Ładowanie akumulatora Przed pierwszym użyciem należy naładować akumulator do pełna. Pierwsze ładowanie trwa około 5 godzin. 1. Postaw stację ładowania przy ścianie i podłącz zasilacz do gniazdka elektrycznego. Wskaźnik pracy świeci się na niebiesko. 9

10 2. Posprzątaj wszystkie przedmioty w pobliżu stacji ładowania. Po bokach jest wymagana przestrzeń około 1 metra i ok. 2 metrów z przodu. 3. Włącz urządzenie za pomocą przełącznika ON/OFF z boku robota. Urządzenie znajduje się w trybie czuwania. Jeśli nie zostanie odebrany żaden sygnał w ciągu 30 sekund, urządzenie przełącza się w stan uśpienia. 4. Możesz ładować urządzenie przy użyciu zasilacza lub stacji ładowania: Zasilacz: najpierw podłącz zasilacz do gniazda zasilania urządzenia, a następnie wtyczkę do gniazdka w ścianie. Stacja ładowania: naciśnij przycisk HOME na pilocie zdalnego sterowania, aby przesunąć robota do stacji ładującej. 5. Podczas ładowania miga wyświetlacz, a cyfry na wyświetlaczu przechodzą z lewej do prawej. Gdy akumulator jest w pełni naładowany, cyfry na wyświetlaczu przestają migać. Jeśli nie używasz robota przez dłuższy czas, naładuj akumulator do pełna. Wyłącz urządzenie i wyjmij akumulator z urządzenia. Akumulator należy przechowywać w chłodnym i suchym miejscu. Automatyczne ładowanie Robot samodzielnie powraca do stacji ładującej, gdy akumulator jest słaby. Upewnij się, że stacja ładowania jest zawsze podłączona do źródła zasilania, w przeciwnym razie robot nie będzie mógł znaleźć stacji ładującej. 10

11 Przycisk CLEAN Naciśnij przycisk CLEAN, po włączeniu robota poprzez przełącznik ON/OFF lub gdy robot jest podłączony do stacji ładującej, aby rozpocząć proces sprzątania. Ponownie naciśnij przycisk CLEAN, aby zakończyć sprzątanie. Możesz uruchomić robota tylko za pomocą przycisku CLEAN, bezpośrednio po włączeniu przełącznika ON/OFF lub gdy jest podłączony do stacji ładującej. W przeciwnym razie, należy aktywować urządzenie za pomocą pilota. Włącz robota za pomocą przycisku ON / OFF na pilocie zdalnego sterowania. Robot jest teraz w trybie gotowości. Naciśnij ponownie przycisk ON / OFF na pilocie zdalnego sterowania, aby rozpocząć proces czyszczenia. Robot następnie rozpoczyna sprzątanie i przycisk CLEAN będzie się świecić na czerwono. Podczas ładowania i w trybie uśpienia, dioda LED przycisku CLEAN miga na czerwono. Przycisk UV Naciśnij przycisk UV, aby włączyć światło UV na spodzie robota. Nie należy patrzeć bezpośrednio na światło UV, ponieważ może dojść do uszkodzenia oczu. Jeśli okaże się, że lampa UV jest nadal włączona, mimo iż robot opuścił powierzchnię do sprzątania, niezwłocznie wyłącz lampę za pomocą przełącznika na spodzie urządzenia. Przycisk PLAN 1. Kiedy robot znajduje się w trybie uśpienia, zakończ stan hibernacji, naciskając przycisk CLEAN na obudowie robota. 2. Aby wejść w tryb programowania, należy najpierw nacisnąć przycisk PLAN a następnie przycisk CLEAN. Wyświetlacz zacznie migać. 11

12 3. Naciśnij przyciski SPOT i HOME, aby ustawić czas. Naciśnij przycisk CLEAN, aby przełączać się pomiędzy wyświetlaniem godzin i minut. 4. Naciśnij przycisk CLEAN, aby zapisać ustawienia. Aby anulować proces programowania, przytrzymaj przycisk PLAN przez około 5 sekund. DZIAŁANIE 1. Włącz urządzenie naciskając przełącznik ON/OFF z boku robota. Dioda LED przycisku CLEAN miga na kolor czerwony. 2. Dotknij przycisk CLEAN robota lub naciśnij przycisk ON/OFF na pilocie zdalnego sterowania, aby rozpocząć sprzątanie. 3. Robot jest w trakcie sprzątania. Dioda LED świeci się na czerwono w sposób ciągły. Jeśli robot znajduje się w trybie hibernacji i nie jest zadokowany do stacji ładującej, naciśnij przycisk ON / OFF na pilocie zdalnego sterowania, aby ponownie aktywować robota. 4. Aby przerwać proces czyszczenia naciśnij przycisk CLEAN robota lub przycisk ON/OFF na pilocie zdalnego sterowania. Następnie można zmienić tryb czyszczenia. 5. Jeśli nie zostanie odebrany żaden sygnał w ciągu 30 sekund, urządzenie przełącza się w stan uśpienia. 6. Aby ręcznie przełączyć robota do stanu uśpienia, naciśnij i przytrzymaj przycisk CLEAN robota lub przycisk ON / OFF na pilocie przez około 2 sekundy. Wskaźnik LED wyłączy się. Możesz wyjść z trybu hibernacji, naciskając przycisk CLEAN robota lub przycisk ON / OFF na pilocie zdalnego sterowania. Jeśli nie używasz urządzenia przez dłuższy czas, należy je wyłączyć za pomocą przełącznika ON/OFF na spodzie urządzenia. 12

13 Tryby czyszczenia Automatyczne czyszczenie Robot czyści pomieszczenie losowo i dostosowuje tryb czyszczenia i moc zasysania do środowiska. Aby włączyć tryb automatycznego czyszczenia, dotknij przycisk CLEAN na urządzeniu lub naciśnij przycisk ON/OFF na pilocie zdalnego sterowania. Czyszczenie spiralne Urządzenie czyści wykonując spiralne ruchy obrotowe o promieniu około 90 centymetrów. Ten tryb czyszczenia jest aktywowany automatycznie, gdy urządzenie wykryje silnie zanieczyszczone powierzchnie. Można aktywować ten tryb naciskając przycisk SPOT na pilocie zdalnego sterowania. Używaj czyszczenia spiralnego tylko dla mocno zabrudzonych powierzchni. Po wyczyszczeniu brudnego miejsca, robot automatycznie przełącza się na tryb automatyczny. Sprzątanie kątów Naciśnij przycisk MODE na pilocie zdalnego sterowania, aby ustawić tryb czyszczenia rogów (tryb 3). W tym trybie pracy robot przemieszcza się przy przeszkodach, np. wzdłuż ściany. Bocznie wystająca szczotka czyści kąty. Naciśnij przycisk ON/OFF, aby zakończyć czyszczenie. Czyszczenie w formie S Naciśnij przycisk MODE na pilocie zdalnego sterowania, aby wybrać tryb czyszczenia w kształcie litery S (tryb 4). W tym trybie pracy robot czyści powierzchnię poruszając się zygzakiem. STACJA ŁADOWANIA Robot po zakończeniu cyklu sprzątania lub przy słabym akumulatorze powraca automatycznie do stacji ładującej. Możesz również pokierować urządzenie do stacji, naciskając przycisk HOME na pilocie. Robot musi znaleźć sygnał podczerwieni stacji ładującej, aby do niej dotrzeć. 13

14 Stacja ładująca powinna być zawsze podłączona do zasilania. Jeśli ładowarka jest podłączona, wskaźnik pracy świeci się na kolor niebieski. Lokalizacja stacji ładowania Ustaw stację na twardej powierzchni przy ścianie lub innym obiekcie stałym, w celu uniknięcia jej przesuwania przy dokowaniu. Jeśli robot nie może podłączyć się przy pierwszej próbie, będzie próbował ponownie, aż do skutku. ŚCIERECZKA DO KURZU Można używać robota do ścierania kurzu z powierzchni. Zdejmij folię klejącą ze ściereczki do kurzu i przyklej ściereczkę na spodzie urządzenia we właściwym miejscu. Gdy ściereczka jest brudna, wyjmij ją i wstaw nową. CZYSZCZENIE I PRZECHOWYWANIE Przed rozpoczęciem czyszczenia należy wyłączyć urządzenie i odłączyć od źródła zasilania. Czyszczenie pojemnika na kurz 1. Otwórz pokrywę komory pojemnika na kurz, naciskając przycisk PUSH. 2. Wyjmij pojemnik na kurz, pociągając za uchwyt do góry. 3. Wyjmij filtr HEPA z pojemnika na kurz. 4. Otwórz pokrywę pojemnika na kurz i wyjmij filtr główny. 5. Opróżnij pojemnik na kurz. Sprawdź, czy w kanale pyłu znajdują się ciała obce. Usuń istniejące zanieczyszczenia i w razie potrzeby oczyść kanał pyłu. 6. Wypłucz pojemnik na kurz i filtr główny pod bieżącą wodą. Pojemnik na kurz nie nadaje się do czyszczenia w zmywarce. Wyczyść filtr HEPA za pomocą szczoteczki. Filtr HEPA należy 14

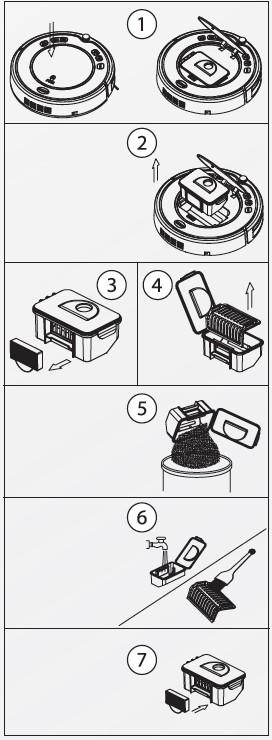

15 myć co dni, w przypadku regularnego korzystania z urządzenia. Żywotność filtra HEPA wynosi około 24 miesięcy. 7. Po umyciu filtra głównego i filtra HEPA, pozostaw je w dobrze wentylowanym, chłodnym miejscu, aż do wysuszenia i umieść je ponownie w pojemniku na kurz. Nie należy wystawiać filtrów na bezpośrednie działanie promieni słonecznych. 8. Włóż pojemnik do komory pojemnika na kurz i naciśnij pokrywę, aż wskoczy na swoje miejsce. Czyszczenie wlotu powietrza Przy regularnym stosowaniu robota po pewnym czasie wokół wlotu powietrza zbiera się kurz i brud. Należy regularnie czyścić wlot powietrza, aby zapewnić optymalną wydajność czyszczenia. Usuń zanieczyszczenia przy wejściu wlotu powietrza za pomocą pędzla i wilgotnej szmatki. Czyszczenie szczoteczek Zaleca się regularne sprawdzanie szczotek czyszczących pod względem uszkodzeń i ciał obcych, ponieważ może to utrudniać prawidłowe funkcjonowanie. Szczotkę czyszczącą można oczyścić pędzlem lub szmatką. Należy wymienić uszkodzone szczotki czyszczące. W celu usunięcia ich z uchwytu, należy pociągnąć je do góry. Czyszczenie czujników i styków kontaktu Oczyść czujniki i styki ładowania na spodzie urządzenia szczotką lub miękką, suchą szmatką. Czyszczenie stacji ładującej Styki kontaktu stacji ładowania można oczyścić szczotką lub miękką, suchą szmatką. Podczas czyszczenia czujników nie należy używać wody i środków rozcieńczających. 15

16 ROZWIĄZYWANIE PROBLEMÓW Kody błędów (czujniki) Kod błędu Przyczyna Rozwiązanie 1. E000 Czujniki są w pełni funkcjonalne. 2. E001 Uszkodzony lewy czujnik nachylenia 3. E E004 Uszkodzony czujnik nachylenia w lewym górnym rogu Uszkodzony czujnik nachylenia w prawym górnym rogu 5. E008 Uszkodzony prawy czujnik nachylenia 6. E00F Wszystkie czujniki nachylenia są uszkodzone Oczyść czujniki na spodzie urządzenia Oczyść czujniki na spodzie urządzenia Oczyść czujniki na spodzie urządzenia Oczyść czujniki na spodzie urządzenia Oczyść czujniki na spodzie urządzenia 7. E010 Uszkodzony lewy czujnik podczerwieni Wyczyść szybę zderzaka 8. E020 Wadliwy prawy czujnik podczerwieni Wyczyść szybę zderzaka 9. E040 Wadliwy przedni lewy czujnik podczerwieni Wyczyść szybę zderzaka 10. E080 Wadliwy przedni prawy czujnik podczerwieni Wyczyść szybę zderzaka 11. E0F0 Wszystkie czujniki podczerwieni są uszkodzone Wyczyść szybę zderzaka 12. E100 Uszkodzony lewy przełącznik kolizji Sprawdź zderzak 13. E200 Uszkodzony prawy przełącznik kolizji Sprawdź zderzak 14. E400 Lewe koło nie ma kontaktu z podłożem Postaw robota na podłodze 15. E800 Prawe koło nie ma kontaktu z podłożem Postaw robota na podłodze Kody błędów (napęd) Kod błędu Przyczyna Rozwiązanie 1. L000 Napęd jest w pełni funkcjonalny 2. L001 Przeciążone lewe koło Upewnij się, że koło nie zaplatało się 3. L002 Przeciążone prawe koło Upewnij się, że koło nie zaplatało się 4. L004 Przeciążona lewa szczotka Upewnij się, że szczotka nie zaplątała się 5. L008 Przeciążona prawa szczotka Upewnij się, że szczotka nie zaplątała się 6. L010 Przeciążony wentylator Upewnij się, że wentylator może się swobodnie obracać Jeśli żadne z powyższych rozwiązań nie zadziała, wykonaj reset: wyłącz przełącznik ON/OFF na spodzie urządzenia i ponownie włącz. 16
