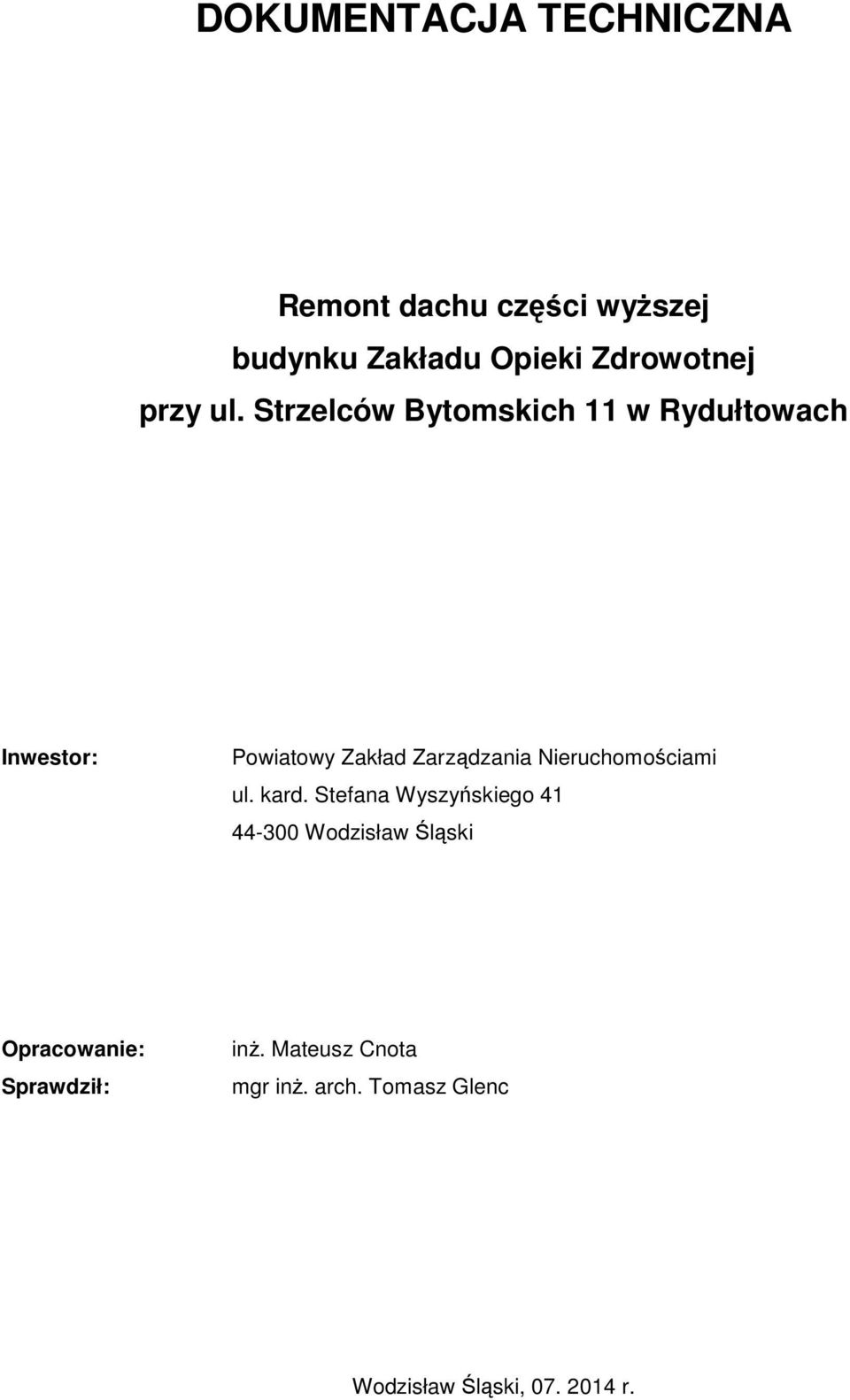

1 DOKUMENTACJA TECHNICZNA Remont dachu części wyższej budynku Zakładu Opieki Zdrowotnej Inwestor: Powiatowy Zakład Zarządzania Nieruchomościami ul. kard. Stefana Wyszyńskiego Wodzisław Śląski Opracowanie: Sprawdził: inż. Mateusz Cnota mgr inż. arch. Tomasz Glenc Wodzisław Śląski, r.

kard. Stefana Wyszyńskiego 41 44-300 Wodzisław Śląski Opracowanie:

2 SPIS TREŚCI 1. PRZEDMIOT OPRACOWANIA Nazwa inwestycji Inwestor Lokalizacja inwestycji Opis stanu istniejącego Dokumentacja fotograficzna OPIS TECHNICZNY ROBÓT BUDOWLANYCH Remont dachu Roboty rozbiórkowe Wykonanie pokrycia dachowego ZAŁĄCZNIKI RYSUNKOWE Rys. nr 1. Rzut dachu części wyższej

OPIS TECHNICZNY ROBÓT BUDOWLANYCH...6 2.1. Remont dachu... 6 2.1.1. Roboty rozbiórkowe... 6 2.1.2. Wykonanie pokrycia dachowego.

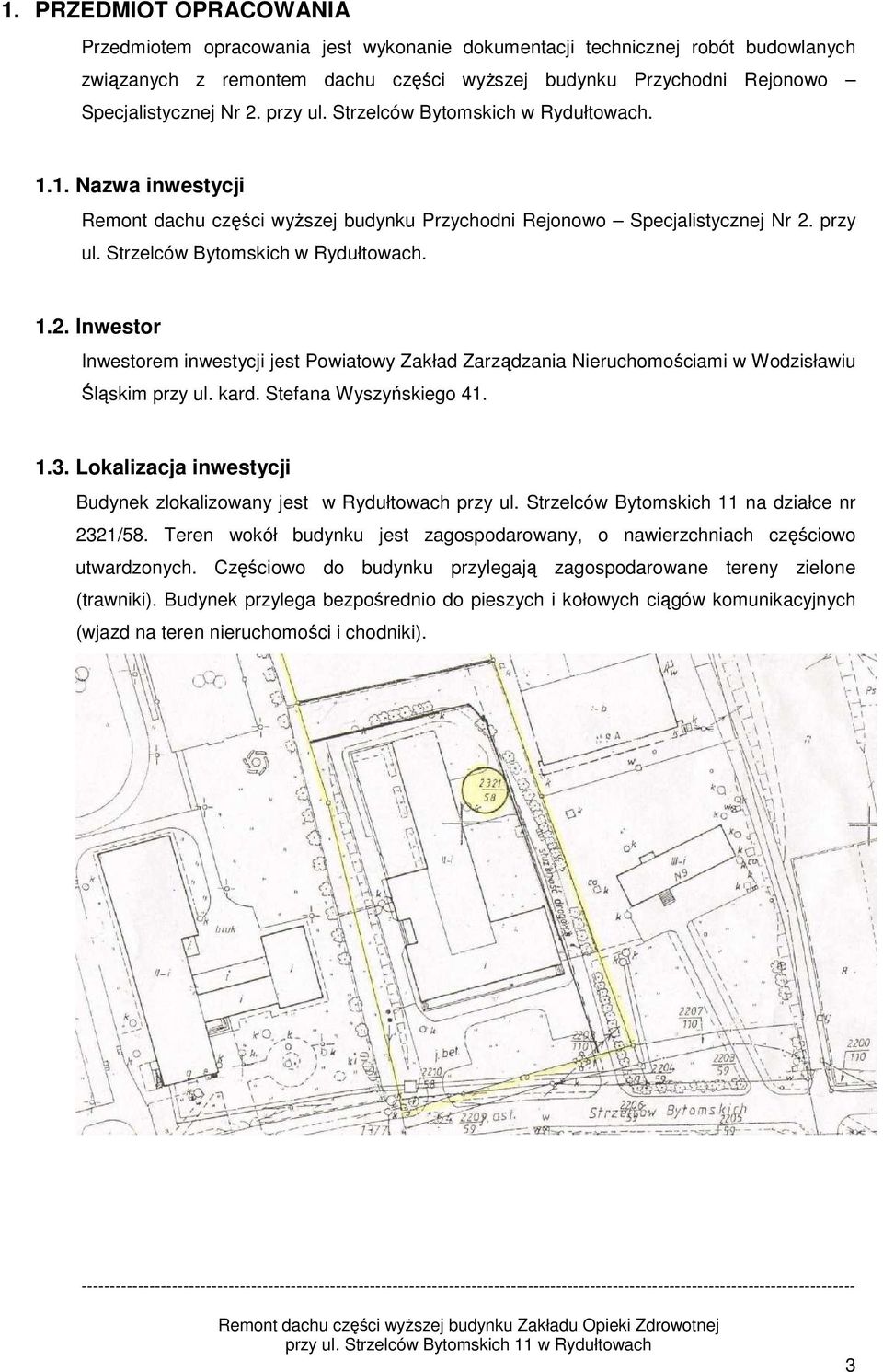

3 1. PRZEDMIOT OPRACOWANIA Przedmiotem opracowania jest wykonanie dokumentacji technicznej robót budowlanych związanych z remontem dachu części wyższej budynku Przychodni Rejonowo Specjalistycznej Nr 2. przy ul. Strzelców Bytomskich w Rydułtowach Nazwa inwestycji Remont dachu części wyższej budynku Przychodni Rejonowo Specjalistycznej Nr 2. przy ul. Strzelców Bytomskich w Rydułtowach Inwestor Inwestorem inwestycji jest Powiatowy Zakład Zarządzania Nieruchomościami w Wodzisławiu Śląskim przy ul. kard. Stefana Wyszyńskiego Lokalizacja inwestycji Budynek zlokalizowany jest w Rydułtowach przy ul. Strzelców Bytomskich 11 na działce nr 2321/58. Teren wokół budynku jest zagospodarowany, o nawierzchniach częściowo utwardzonych. Częściowo do budynku przylegają zagospodarowane tereny zielone (trawniki). Budynek przylega bezpośrednio do pieszych i kołowych ciągów komunikacyjnych (wjazd na teren nieruchomości i chodniki). 3

przy ul. Strzelców Bytomskich w Rydułtowach. 1.2. Inwestor Inwestorem inwestycji jest Powiatowy Zakład Zarządzania Nieruchomościami w Wodzisławiu Śląskim przy ul. kard. Stefana Wyszyńskiego 41. 1.3.

4 1.4. Opis stanu istniejącego Budynek przychodni to 3-kondygnacyjny, częściowo podpiwniczony obiekt, którego budowę rozpoczęto w 1966r. W latach późniejszych budynek rozbudowano o pomieszczenia apteki oraz dostosowano do potrzeb osób niepełnosprawnych. W piwnicach budynku znajdują się obecnie archiwa przychodni oraz pomieszczenia gospodarcze. Na parterze budynku znajdują się między innymi rejestracja, poradnia dzieci zdrowych, poradnia dzieci chorych, gabinety lekarskie, pomieszczenia magazynowe oraz apteka. Na pierwszym piętrze znajdują się poradnie specjalistyczne oraz gabinety lekarskie. Budynek posiada konstrukcję słupowo-belkową, poprzez wprowadzenie dylatacji został podzielony na 4 segmenty. Budynek posiada fundamenty ławowe żelbetowe, monolityczne. Słupy żelbetowe doprowadzono do ław, z którymi są monolitycznie połączone. Ściany i filary z cegły pełnej lub dziurawki, stropy żelbetowe prefabrykowane typu DZ-3 z monolityczną płytą żelbetową grubości 3cm. Schody wewnętrzne żelbetowe. Dach z prefabrykowanych płyt korytkowych o długości 180, 200, 270cm, na części wyższej dwuspadowy o lekkim pochyleniu 7%, na części niższej dach płaski (część niższa dachu wyremontowana). Stolarka okienna i drzwiowa drewniana, malowana olejno, miejscowo wymieniona na nowe PCV. Budynek wyposażony w pełną infrastrukturę techniczną Dokumentacja fotograficzna Elewacja wschodnia Elewacja południowa Elewacja północna Elewacja północna

W piwnicach budynku znajdują się obecnie archiwa przychodni oraz pomieszczenia gospodarcze.

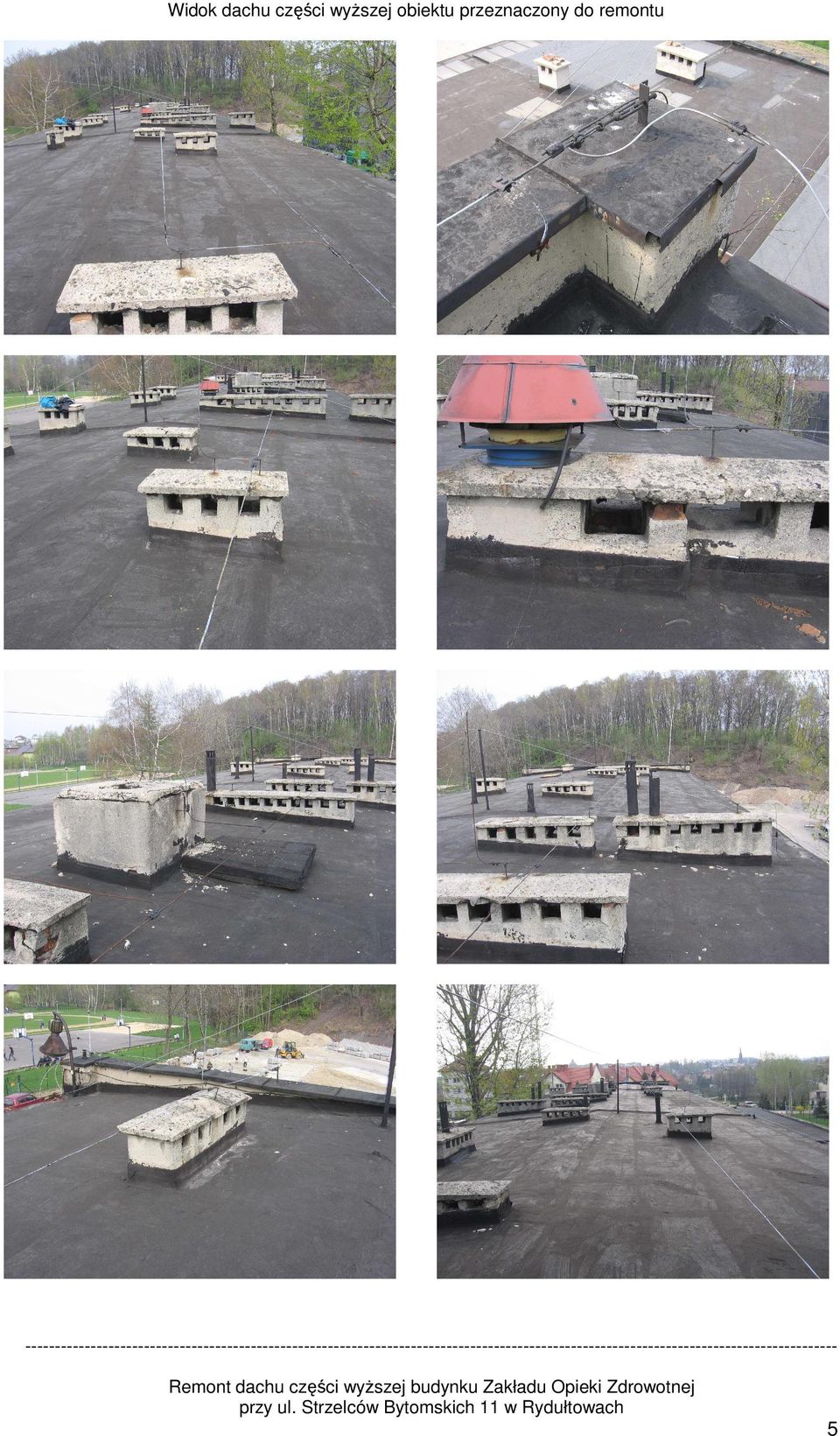

5 Widok dachu części wyższej obiektu przeznaczony do remontu

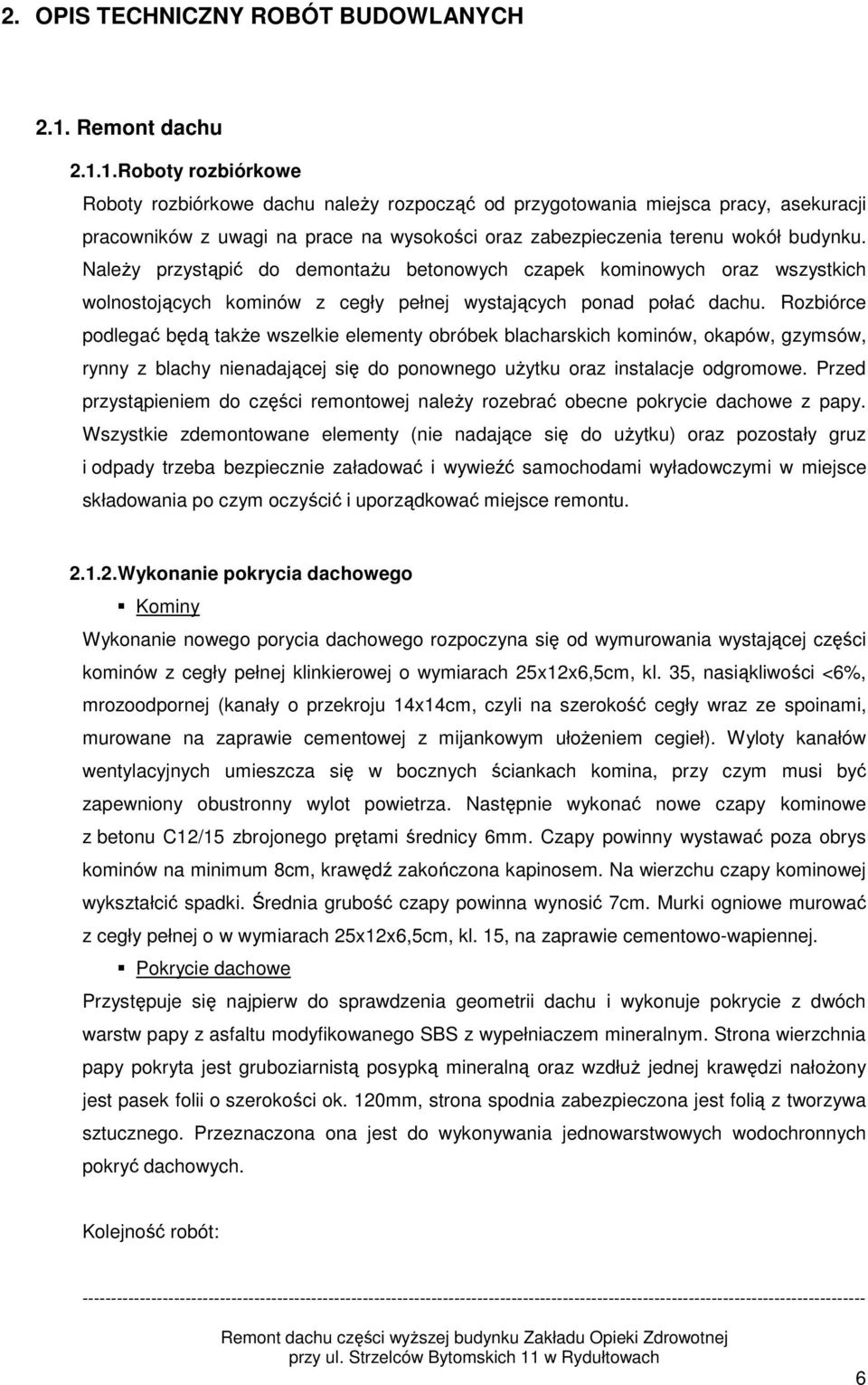

6 2. OPIS TECHNICZNY ROBÓT BUDOWLANYCH 2.1. Remont dachu Roboty rozbiórkowe Roboty rozbiórkowe dachu należy rozpocząć od przygotowania miejsca pracy, asekuracji pracowników z uwagi na prace na wysokości oraz zabezpieczenia terenu wokół budynku. Należy przystąpić do demontażu betonowych czapek kominowych oraz wszystkich wolnostojących kominów z cegły pełnej wystających ponad połać dachu. Rozbiórce podlegać będą także wszelkie elementy obróbek blacharskich kominów, okapów, gzymsów, rynny z blachy nienadającej się do ponownego użytku oraz instalacje odgromowe. Przed przystąpieniem do części remontowej należy rozebrać obecne pokrycie dachowe z papy. Wszystkie zdemontowane elementy (nie nadające się do użytku) oraz pozostały gruz i odpady trzeba bezpiecznie załadować i wywieźć samochodami wyładowczymi w miejsce składowania po czym oczyścić i uporządkować miejsce remontu Wykonanie pokrycia dachowego Kominy Wykonanie nowego porycia dachowego rozpoczyna się od wymurowania wystającej części kominów z cegły pełnej klinkierowej o wymiarach 25x12x6,5cm, kl. 35, nasiąkliwości <6%, mrozoodpornej (kanały o przekroju 14x14cm, czyli na szerokość cegły wraz ze spoinami, murowane na zaprawie cementowej z mijankowym ułożeniem cegieł). Wyloty kanałów wentylacyjnych umieszcza się w bocznych ściankach komina, przy czym musi być zapewniony obustronny wylot powietrza. Następnie wykonać nowe czapy kominowe z betonu C12/15 zbrojonego prętami średnicy 6mm. Czapy powinny wystawać poza obrys kominów na minimum 8cm, krawędź zakończona kapinosem. Na wierzchu czapy kominowej wykształcić spadki. Średnia grubość czapy powinna wynosić 7cm. Murki ogniowe murować z cegły pełnej o w wymiarach 25x12x6,5cm, kl. 15, na zaprawie cementowo-wapiennej. Pokrycie dachowe Przystępuje się najpierw do sprawdzenia geometrii dachu i wykonuje pokrycie z dwóch warstw papy z asfaltu modyfikowanego SBS z wypełniaczem mineralnym. Strona wierzchnia papy pokryta jest gruboziarnistą posypką mineralną oraz wzdłuż jednej krawędzi nałożony jest pasek folii o szerokości ok. 120mm, strona spodnia zabezpieczona jest folią z tworzywa sztucznego. Przeznaczona ona jest do wykonywania jednowarstwowych wodochronnych pokryć dachowych. Kolejność robót: 6

1. Roboty rozbiórkowe Roboty rozbiórkowe dachu należy rozpocząć od przygotowania miejsca pracy, asekuracji pracowników z uwagi na prace na wysokości oraz zabezpieczenia terenu wokół budynku.

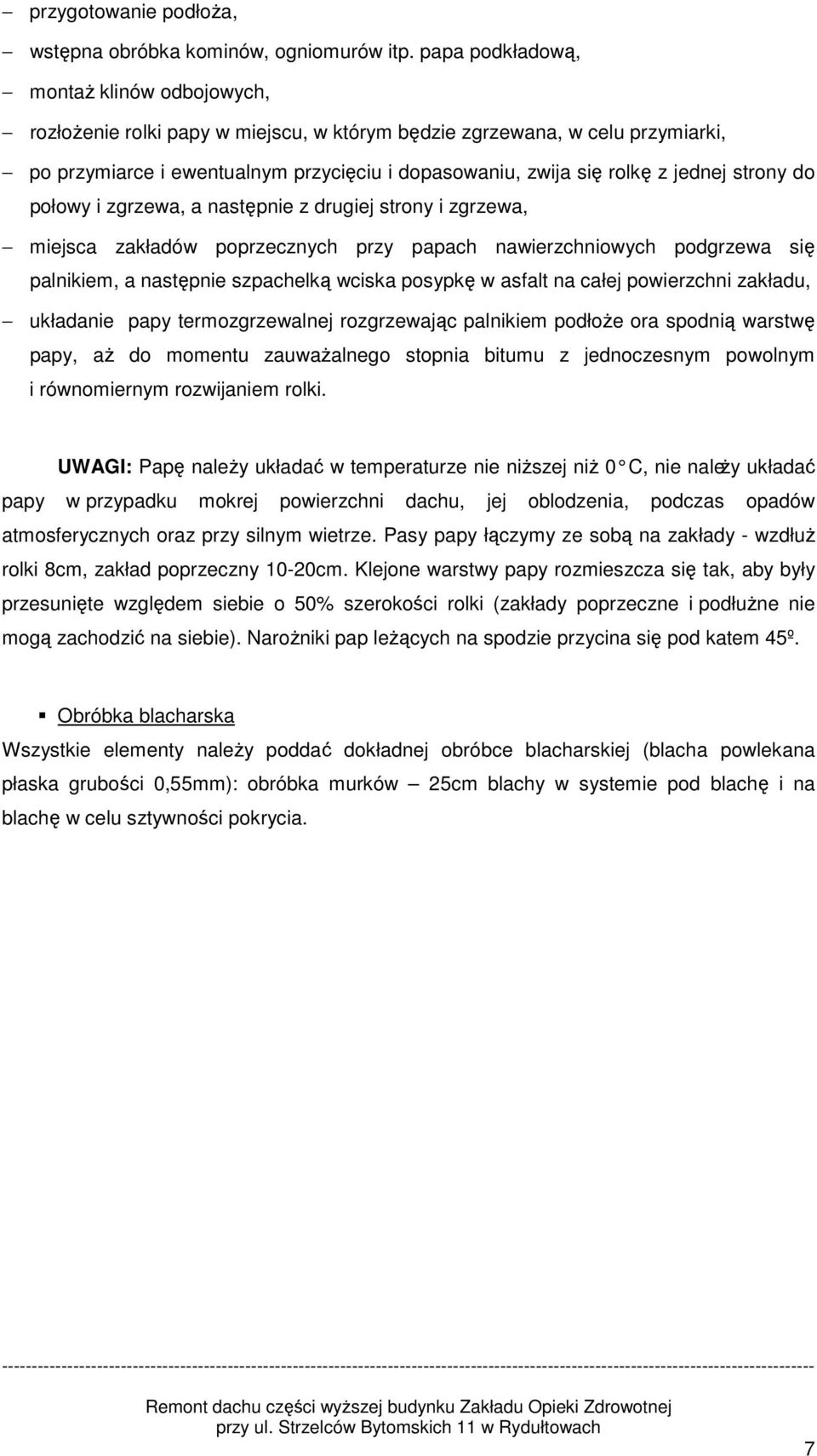

7 przygotowanie podłoża, wstępna obróbka kominów, ogniomurów itp. papa podkładową, montaż klinów odbojowych, rozłożenie rolki papy w miejscu, w którym będzie zgrzewana, w celu przymiarki, po przymiarce i ewentualnym przycięciu i dopasowaniu, zwija się rolkę z jednej strony do połowy i zgrzewa, a następnie z drugiej strony i zgrzewa, miejsca zakładów poprzecznych przy papach nawierzchniowych podgrzewa się palnikiem, a następnie szpachelką wciska posypkę w asfalt na całej powierzchni zakładu, układanie papy termozgrzewalnej rozgrzewając palnikiem podłoże ora spodnią warstwę papy, aż do momentu zauważalnego stopnia bitumu z jednoczesnym powolnym i równomiernym rozwijaniem rolki. UWAGI: Papę należy układać w temperaturze nie niższej niż 0 C, nie należy układać papy w przypadku mokrej powierzchni dachu, jej oblodzenia, podczas opadów atmosferycznych oraz przy silnym wietrze. Pasy papy łączymy ze sobą na zakłady - wzdłuż rolki 8cm, zakład poprzeczny 10-20cm. Klejone warstwy papy rozmieszcza się tak, aby były przesunięte względem siebie o 50% szerokości rolki (zakłady poprzeczne i podłużne nie mogą zachodzić na siebie). Narożniki pap leżących na spodzie przycina się pod katem 45º. Obróbka blacharska Wszystkie elementy należy poddać dokładnej obróbce blacharskiej (blacha powlekana płaska grubości 0,55mm): obróbka murków 25cm blachy w systemie pod blachę i na blachę w celu sztywności pokrycia. 7

jednej strony do połowy i zgrzewa, a następnie z drugiej strony i zgrzewa, miejsca zakładów poprzecznych przy papach nawierzchniowych podgrzewa się palnikiem, a następnie szpachelką wciska posypkę w

8 3. ZAŁĄCZNIKI RYSUNKOWE 3.1. Rys. nr 1. Rzut dachu części wyższej 8
