1 fjgjts^a^ * * & & * *»&&» -.«:.*» Cała Europa izoluje zielonym! Styrodur C BASF Plastics key to your success»basf The Chemical Company

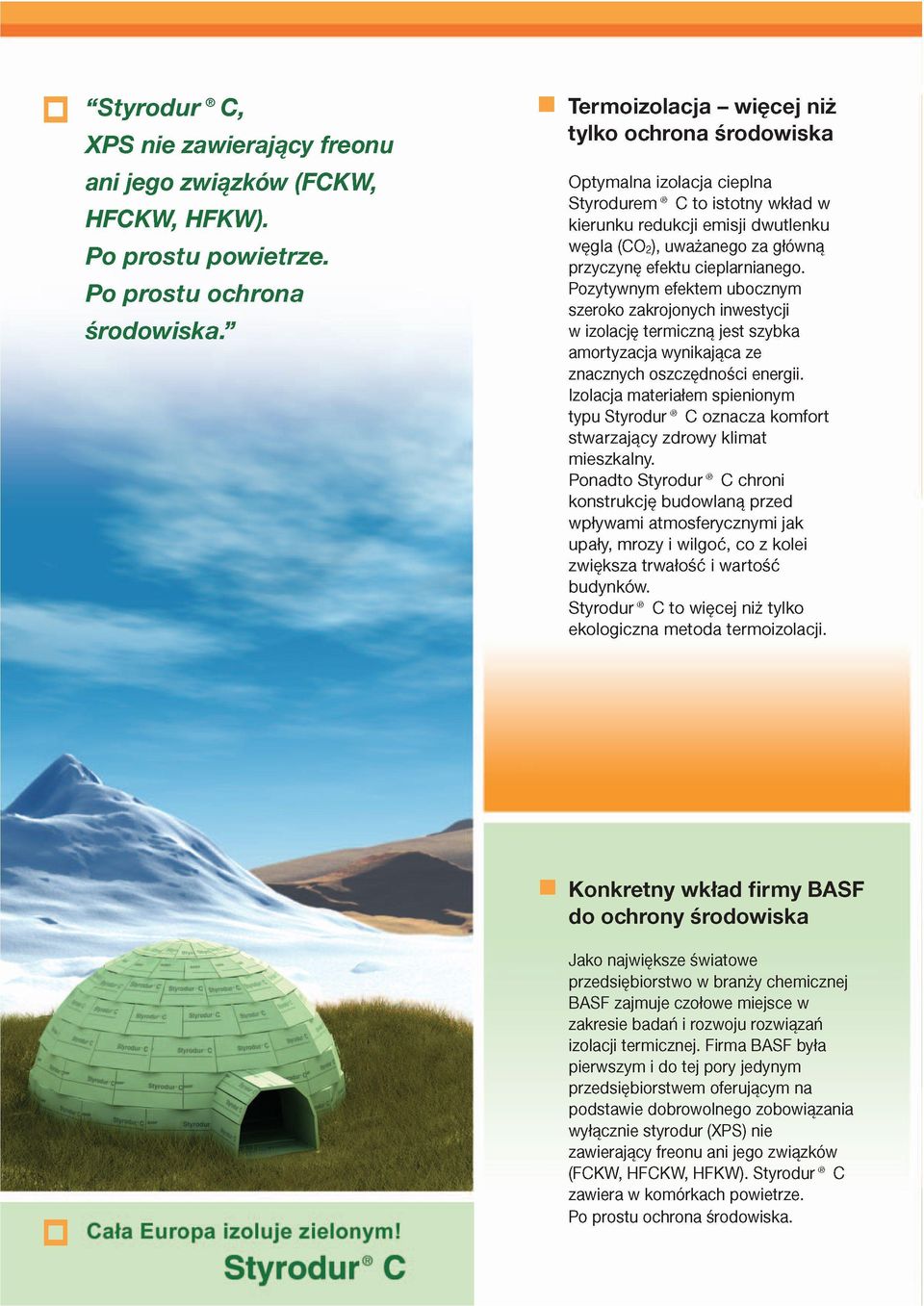

2 Styrodur C, XPS nie zawierający freonu ani jego związków (FCKW, HFCKW, HFKW). Po prostu powietrze. Po prostu ochrona środowiska. Termoizolacja - więcej niż tylko ochrona środowiska Optymalna izolacja cieplna Styrodurem C to istotny wkład w kierunku redukcji emisji dwutlenku węgla (CO2), uważanego za główną przyczynę efektu cieplarnianego. Pozytywnym efektem ubocznym szeroko zakrojonych inwestycji w izolację termiczną jest szybka amortyzacja wynikająca ze znacznych oszczędności energii. Izolacja materiałem spienionym typu Styrodur C oznacza komfort stwarzający zdrowy klimat mieszkalny. Ponadto Styrodur C chroni konstrukcję budowlaną przed wpływami atmosferycznymi jak upały, mrozy i wilgoć, co z kolei zwiększa trwałość i wartość budynków. Styrodur C to więcej niż tylko ekologiczna metoda termoizolacji. Konkretny wkład fi rmy BASF do ochrony środowiska Cała Europa izoluje zielonym! Styrodur C Jako największe światowe przedsiębiorstwo w branży chemicznej BASF zajmuje czołowe miejsce w zakresie badań i rozwoju rozwiązań izolacji termicznej. Firma BASF była pierwszym i do tej pory jedynym przedsiębiorstwem oferującym na podstawie dobrowolnego zobowiązania wyłącznie styrodur (XPS) nie zawierający freonu ani jego związków (FCKW, HFCKW, HFKW). Styrodur C zawiera w komórkach powietrze. Po prostu ochrona środowiska.

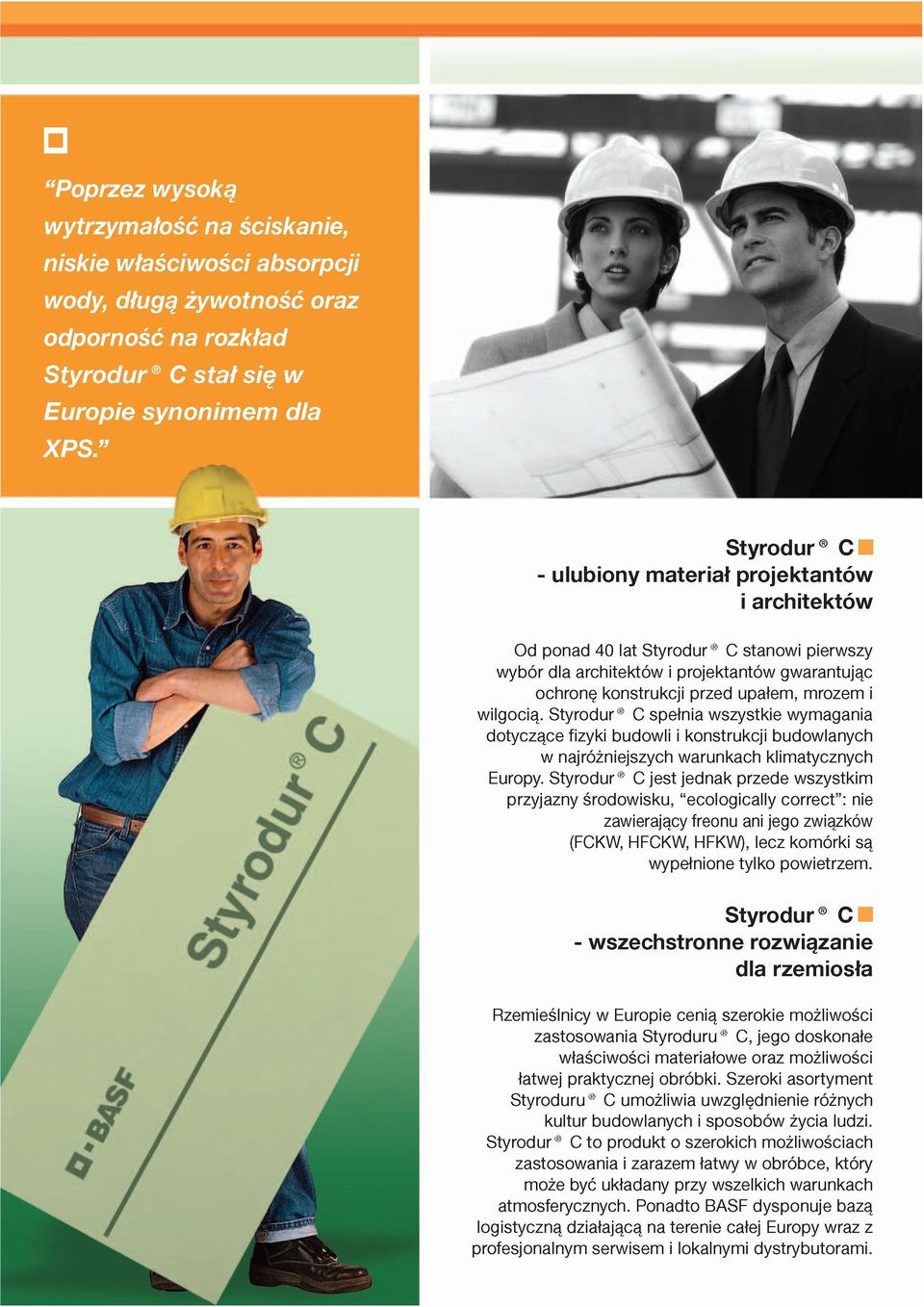

3 Poprzez wysoką wytrzymałość na ściskanie, niskie właściwości absorpcji wody, długą żywotność oraz odporność na rozkład Styrodur C stał się w Europie synonimem dla XPS. Styrodur Cl - ulubiony materiał projektantów i architektów Od ponad 40 lat Styrodur C stanowi pierwszy wybór dla architektów i projektantów gwarantując ochronę konstrukcji przed upałem, mrozem i wilgocią. Styrodur C spełnia wszystkie wymagania dotyczące fi zyki budowli i konstrukcji budowlanych w najróżniejszych warunkach klimatycznych Europy. Styrodur C jest jednak przede wszystkim przyjazny środowisku, ecologically correct : nie zawierający freonu ani jego związków (FCKW, HFCKW, HFKW), lecz komórki są wypełnione tylko powietrzem. Styrodur Cl - wszechstronne rozwiązanie dla rzemiosła Rzemieślnicy w Europie cenią szerokie możliwości zastosowania Styroduru C, jego doskonałe właściwości materiałowe oraz możliwości łatwej praktycznej obróbki. Szeroki asortyment Styroduru C umożliwia uwzględnienie różnych kultur budowlanych i sposobów życia ludzi. Styrodur C to produkt o szerokich możliwościach zastosowania i zarazem łatwy w obróbce, który może być układany przy wszelkich warunkach atmosferycznych. Ponadto BASF dysponuje bazą logistyczną działającą na terenie całej Europy wraz z profesjonalnym serwisem i lokalnymi dystrybutorami.

4 Styrodur Ci idealny produkt dla handlu materiałami budowlanymi Kompleksowa kontrola produkcji Styroduru C oraz stała kontrola jakości udokumentowana znakiem CE oraz niemieckim znakiem jakości i kompatybilności Ü, to gwarancja utrzymania tych samych standardów jakości w każdym zakątku Europy. Te aspekty jakościowe w powiązaniu z kompetencją producenta oraz działająca na terenie w całej Europy sieć dystrybutorów to podstawa ciągle wzrastającego popytu u projektantów, rzemieślników oraz inwestorów budowlanych. Za sprawą zamkniętego łańcucha logistycznego - począwszy od produkcji, a skończywszy na magazynowaniu - dystrybutorzy Styroduru C mają zawsze i wszędzie w Europie do zaoferowania odpowiedni produkt z wysokim potencjałem wykorzystania. Styrodur C - niezastąpiony w asortymencie materiałów budowlanych Czterdzieści lat obecności na rynku i rocznie więcej niż 25 milionów metrów kwadratowych sprzedanych w Europie to dowód sukcesu Styroduru C.

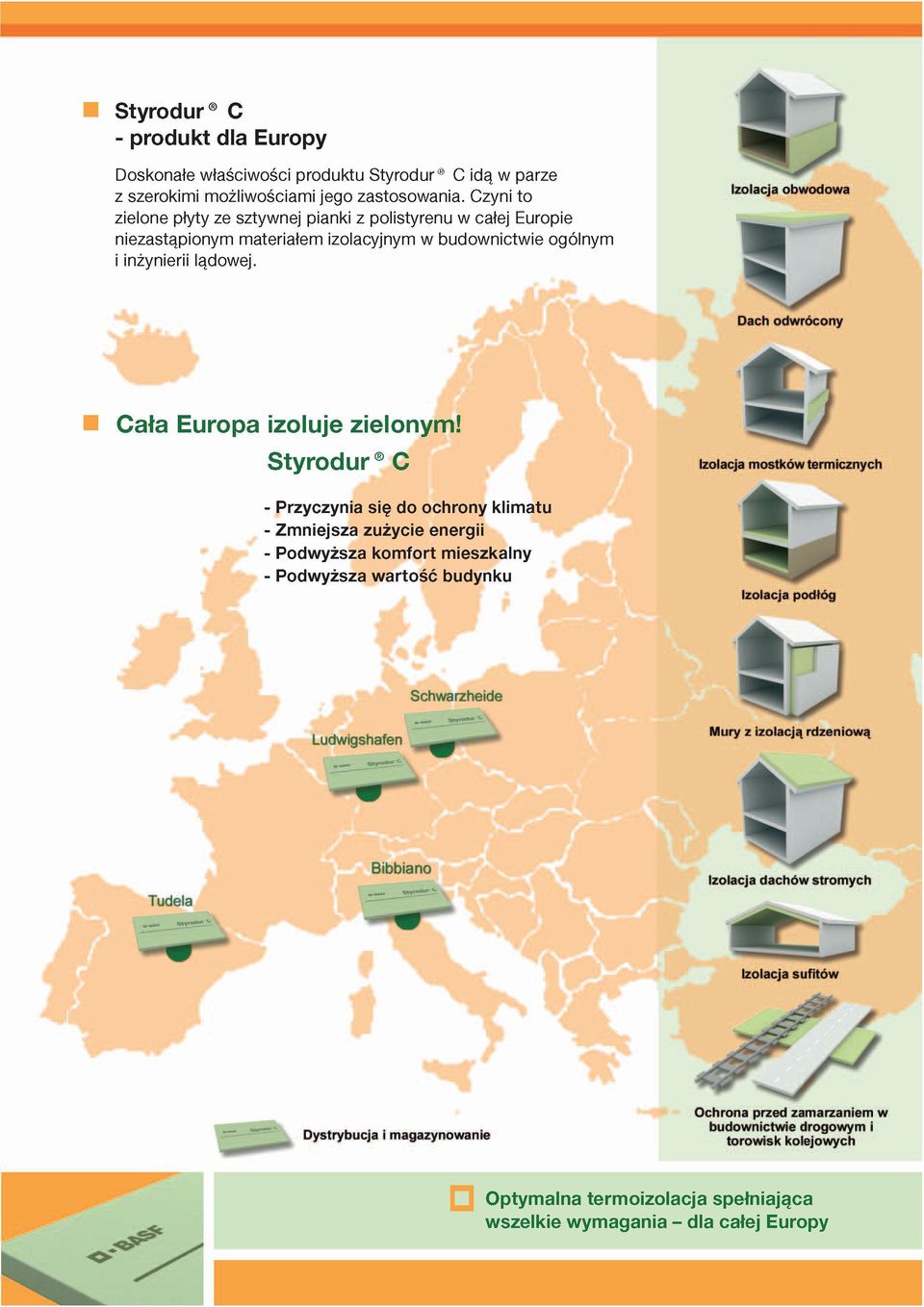

5 Styrodur C - produkt dla Europy Doskonałe właściwości produktu Styrodur C idą w parze z szerokimi możliwościami jego zastosowania. Czyni to zielone płyty ze sztywnej pianki z polistyrenu w całej Europie niezastąpionym materiałem izolacyjnym w budownictwie ogólnym i inżynierii lądowej. tj Izolacja obwodowa Cała Europa izoluje zielonym! Styrodur C B r A - Przyczynia się do ochrony klimatu - Zmniejsza zużycie energii - Podwyższa komfort mieszkalny - Podwyższa wartość budynku Schwarzheide Ludwigshafen Tudela Dystrybucja i magazynowanie Ochrona przed zamarzaniem w budownictwie drogowym i torowisk kolejowych Optymalna termoizolacja spełniająca wszelkie wymagania - dla całej Europy

6 Izolacja obwodowa! > Izolacja obwodowa - izolacja termiczna otaczająca od zewnątrz powierzchnie stykające się bezpośrednio z gruntem - umożliwia redukcję strat ciepła w dolnych partiach budynku. Właśnie Styrodur C z racji swoich właściwości doskonale nadaje się do tego zastosowania. Do termoizolacji piwnic oraz zewnętrznych ścian piwnicznych stykających się bezpośrednio z gruntem przyczyniają się wszystkie własności produktu Styrodur : znikoma absorpcja wody, wysoka wytrzymałość na ściskanie, bardzo dobra izolacja i odporność na korozję biologiczną. Styrodur C może być wbudowany nawet pod fundamentowymi płytami nośnymi oraz w obszarze wód gruntowych. Styrodur C zapewnia optymalną ochroną przeciwko ekstremalnie niskim oraz wysokim temperaturom i świetnie się nadaje do izolacji dachu odwróconego we wszystkich strefach klimatycznych. Przy tym rozwiązaniu konstrukcyjnym izolacja termiczna ułożona jest na warstwie uszczelniającej i tym sposobem ją chroni. Ponadto ta konstrukcja dachowa umożliwia swobodny wybór warstw ochronnych i użytkowych, dlatego dach odwrócony może być zbudowany dachu do pokrycia żwirem, zazielenienia, założenia tarasu czy parkingu. Dach odwrócony S J Możliwe jest także wykończenie Styrodurem C jako dach typu duodach lub plusdach. Przy dachu typu plusdach istniejący, nieuszkodzony stropodach w ramach modernizacji przekształcany jest przy użyciu Styrodur C w dach odwrócony. Dach typu duodach w nowoczesnym budownictwie - przy wysokich wymaganiach stawianych ochronie termicznej - wykonywany jest jako kombinacja stropodachu z położonym na nim dachem odwróconym ze Styrodurem C.

7 i. 7 Izolacja mostków termicznych Elementy betonowe w murze tworzą z powodu swoich słabych właściwości izolacyjnych mostki cieplne, których należy unikać. Styrodur 2800 C dzięki swojej powierzchni o strukturze wafl a szczególnie nadaje się do tego zastosowania. Może być przyklejony lub otynkowany, albo też użyty jako szalunek tracony. Izolacja podłóg * Styrodur C poprzez swoją wysoką wytrzymałość na ściskanie optymalnie nadaje się do termoizolacji konstrukcji podłogowych. Szczególnie podłogi znacznie obciążone, jak np. w halach magazynowych i produkcyjnych czy halach serwisowych dla samolotów mogą być termoizolowane Styrodurem C. I

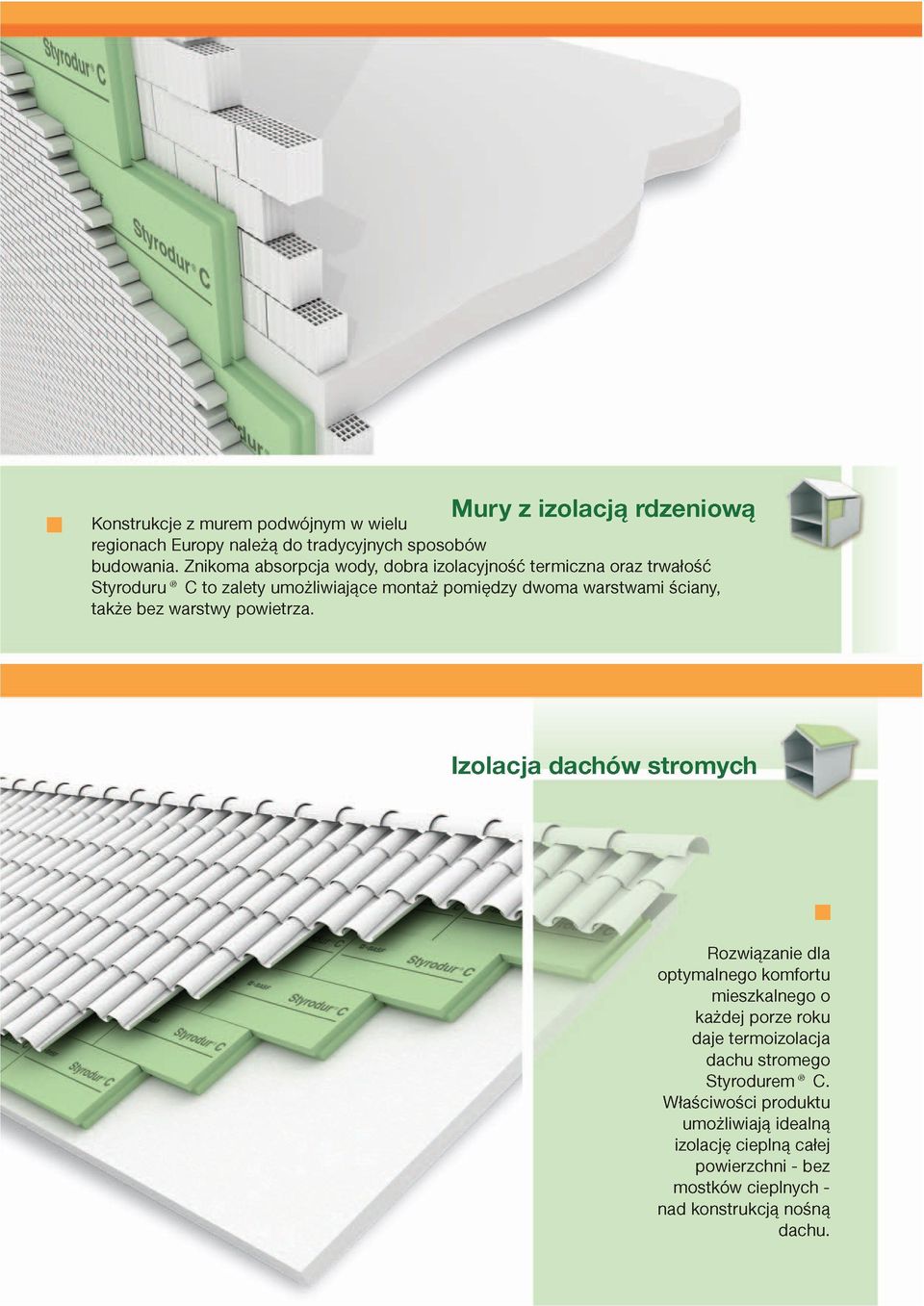

8 Mury z izolacją rdzeniową Konstrukcje z murem podwójnym w wielu regionach Europy należą do tradycyjnych sposobów budowania. Znikoma absorpcja wody, dobra izolacyjność termiczna oraz trwałość Styroduru C to zalety umożliwiające montaż pomiędzy dwoma warstwami ściany, także bez warstwy powietrza. i r '^^r^ Izolacja dachów stromych Rozwiązanie dla optymalnego komfortu mieszkalnego o każdej porze roku daje termoizolacja dachu stromego Styrodurem C. Właściwości produktu umożliwiają idealną izolację cieplną całej powierzchni - bez mostków cieplnych - nad konstrukcją nośną dachu.

9 Izolacja sufi tów Jako wartstwa termoizolacyjna dla sufi tów stosowany jest Styrodur 3035 CN. Wielkoformatowe płyty łączone na pióro i wpust są szybkie w montażu, charakteryzują się przyjemną optyką i są łatwe w usuwaniu zabrudzeń. Ochrona przed zamarzaniem w budownictwie drogowym i torowisk kolejowych Z powodu dużej wytrzymałości na ściskanie, znikomej absorpcji wody oraz dobrej izolacyjności termicznej i odporności na korozję biologiczną Styrodur C stosowany jest również jako warstwa chroniąca przed zamarzaniem w budownictwie drogowym i torowisk kolejowych. Tym samym nie tylko zapobiega się szkodom powstałym w wyniku zamarzania, ale także zmniejsza koszty utrzymania dróg.

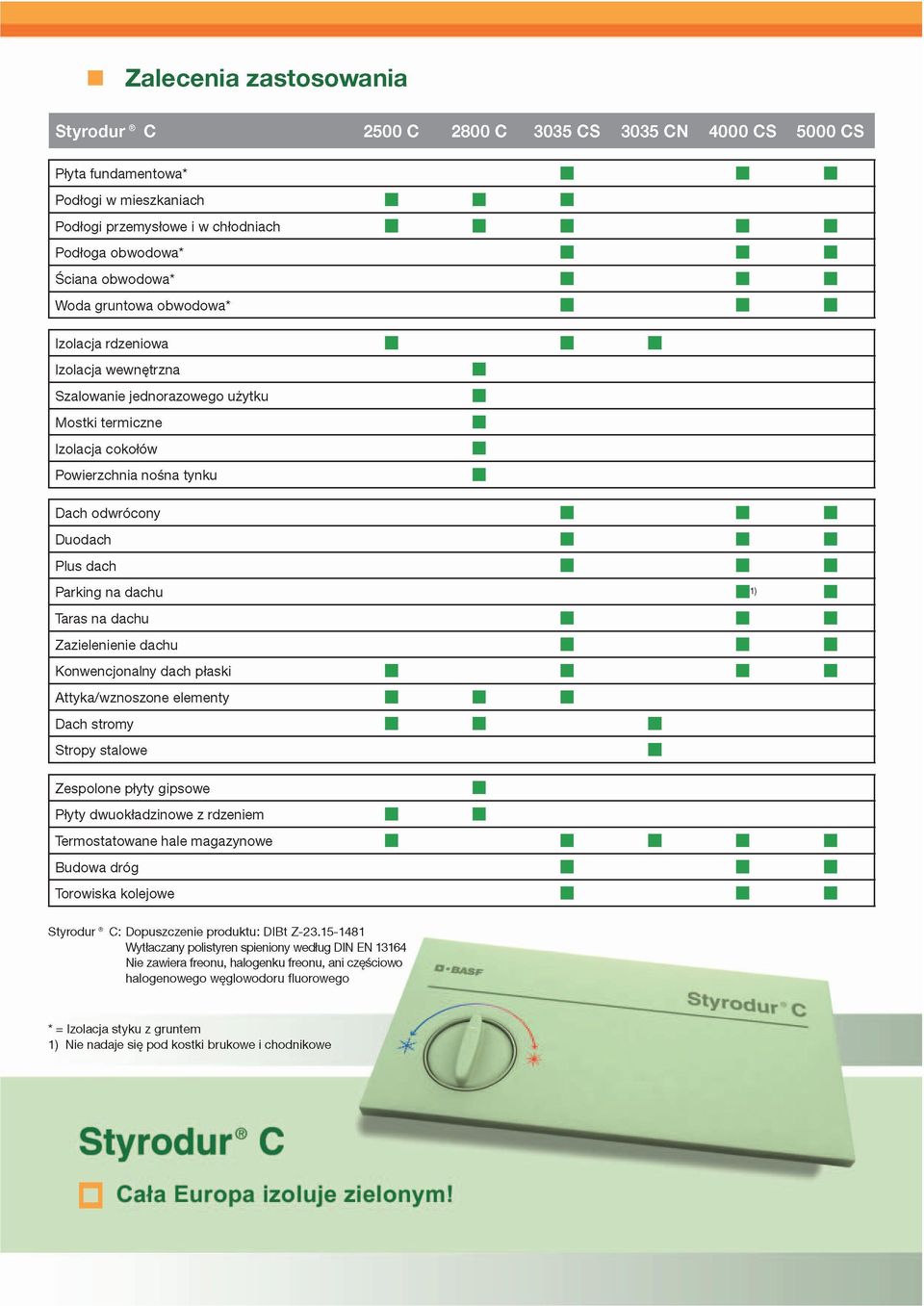

10 Zalecenia zastosowania Styrodur C 2500 C 2800 C 3035 CS 3035 CN 4000 CS 5000 CS Płyta fundamentowa* Podłogi w mieszkaniach I I I Podłogi przemysłowe i w chłodniach I I I I I Podłoga obwodowa* I I Ściana obwodowa* I I Woda gruntowa obwodowa* 1 I I Izolacja rdzeniowa 1 I I Izolacja wewnętrzna Szalowanie jednorazowego użytku Mostki termiczne Izolacja cokołów 1 Powierzchnia nośna tynku Dach odwrócony I I Duodach I I Plus dach 1 I I Parking na dachu I 1 ) Taras na dachu I I Zazielenienie dachu 1 I I Konwencjonalny dach płaski I I Attyka/wznoszone elementy I I I Dach stromy I I Stropy stalowe Zespolone płyty gipsowe Płyty dwuokładzinowe z rdzeniem Termostatowane hale magazynowe Budowa dróg Torowiska kolejowe Styrodur C: Dopuszczenie produktu: DIBt Z Wytłaczany polistyren spieniony według DIN EN J Nie zawiera freonu, halogenku freonu, ani częściowo i halogenowego węglowodoru fl uorowego * = Izolacja styku z gruntem 1) Nie nadaje się pod kostki brukowe i chodnikowe s tyrodur c Styrodur C Cała Europa izoluje zielonym!

11 Właściwości Jednostka* Profi l obrzeży Kod oznaczeń według DIN EN Dane techniczne 2500 C 2800 C 3035 CS 3035 CN 4000 CS 5000 CS Norma ni. E.. Powierzchnia gładki strukturowany gładki gładki gładki gładki Długość x szerokość mm 1250 x x x x x x 615 Gęstość materiału surowego kg/m DIN EN 1602 Współczynnik przewodzenia ciepła Przenikalność cieplna [W/(m.K)] [m 2 K/W] DIN EN Grubość 20 mm 0,030 0,65 0,030 0,65 30 mm 40 mm 50 mm 60 mm 80 mm 100 mm 120 mm 140 mm 160 mm 180 mm 0,031 1,00 0,031 0,035 0,037 0,038 1,00 2,35 2,80 3,30 0,031 0,035 0,037 0,038 0,038 0,038 0,040 1,00 2,35 2,80 3,30 3,70 4,20 4,55 0,031 0,035 1,00 2,35 0,031 0,035 0,037 0,038 1,00 2,35 2,80 3,30 0,035 0,037 2,35 2,80 Wytrzymałość na naciski lub naprężenie ściskające przy 10% 20 mm mm CS(10\Y) DIN EN 826 odkształceniu przy ściskaniu (kpa) > 30 mm mm Dopuszczalne naprężenie ściskające przy obciążeniu trwałym przez 50 lat 30 mm CC(2/1,5/50) DIN EN 1606 i < 2 % odkształc. przy ściskaniu (kpa) > 30 mm Dopuszczalne trwałe kpa naprężenie ściskające pod ^zul DIBT płytami fundamentowymi f cd Z Przyczepność do betonu kpa TR > DIN EN 1607 Współczynnik sprężystości krótkotrwały CM (moduł Younga) kpa długotrwały Stabilizacja wymiarów 70 C; 90 % wilgotność DIN EN 826 względna % DS(TH) < 5% < 5% < 5% < 5% < 5% < 5% DIN EN 1604 Odkształcenie: obciążenie 20 kpa; 80 C % DLT(1)5 < 5% < 5% < 5% < 5% < 5% < 5% DIN EN 1605 Odkształcenie: obciążenie 40 kpa; 70 C % DLT(2)5 < 5% < 5% < 5% < 5% < 5% < 5% DIN EN 1605 Liniowy współczynnik rozszerzalności cieplnej Kierunek wzdłużny mm/(m. K) Kierunek poprzeczny - 0,08 0,08 0,08 0,08 0,08 0,08 DIN Właściwości palne 4 klasa Euro - E E E E E E DIN EN Nasączenie wodą przy długotrwałym zanurzeniu obj. -% WL(T)0,7 0,2 0,3 0,2 0,2 0,2 0,2 DIN EN Nasączenie wodą przy próbie przenikalności 2 obj. -% WD(V)3 < 3 <3 <3 <3 <3 <3 DIN EN Wskaźnik oporności przenikalności pary wodnej 2 MU DIN EN Nasączenie wodą w warunkach zmiennego wpływu mrozu/roztopu obj. -% FT2 < 1 < 1 < 1 < 1 < 1 < 1 DIN EN Temperatura graniczna zastosowań C N/mm 2 = 1 MPa = 1000 kpa 2 Grubosc 30 i 40 mm 2510 x 610 mm 3przy wielowarstwowym układaniu: 100 kpa 4 Klasyfikacja wyrobów DIN Uwaga Specyfi kacja podana w tym opisie opiera się na naszej dotychczasowej wiedzy i zebranych doświadczeniach, oraz dotyczy wyłącznie naszego wyrobu o właściwościach aktualnych w chwili zamknięcia wydania tego opisu. Gwarancja ani umownie uzgodnione właściwości wyrobu nie mogą być oparte o niniejszą specyfi kację. W każdym przypadku zastosowania zawsze należy uwzględniać panujące warunki, a szczególności fi zycznobudowlane, techniczno-budowlane i prawa budowlanego.
