Za szczelność konstrukcji odpowiada membrana EPDM Elastoseal dostarczana na wymiar. Fabryczna prefabrykacja

Transkrypt

1 Przykładowe rozwiązanie Membrany EPDM SealEco Dach balastowany w technologii SealEco Za szczelność konstrukcji odpowiada membrana EPDM Elastoseal dostarczana na wymiar. Fabryczna prefabrykacja hydroizolacji ogranicza ilość skomplikowanych prac na budowie i przyspiesza realizację. Membrana jest układana na połaci luzem bez naciągania. Na powierzchni betonowej wymagana warstwa poślizgowa z folii PE o grubości 0.2 mm lub włókniny igłowanej o gramaturze 200 g/m 2. Do attyk i ścian membrana jest klejona. Do całopowierzchniowego mocowania należy użyć kleju Contact Adhesive 5000 i uszczelniacza Sealant System obejmuje komplet elementów uszczelniających do wykonania wszelkich detali w technologiach zgrzewania automatem, ręcznie i klejenia. Sprawne odprowadzenie wody, ochronę każdego typu hydroizolacji i trwałość warstw użytkowych tarasu gwaran- -tują membrany kubełkowe np. Platon. Konstrukcja i surowiec pozwalają mieć pewność, że drenaż będzie skuteczny i trwały niezależnie od obciążeń jakim zostanie poddany. Membrany MD/DD zalecamy pod gres na zbrojonej szlichcie betonowej. Ten rodzaj drenażu zapewnia przestrzeń pod wylewką na swobodny przepływ wody. Dzięki temu beton nie pęka na skutek mrozu!

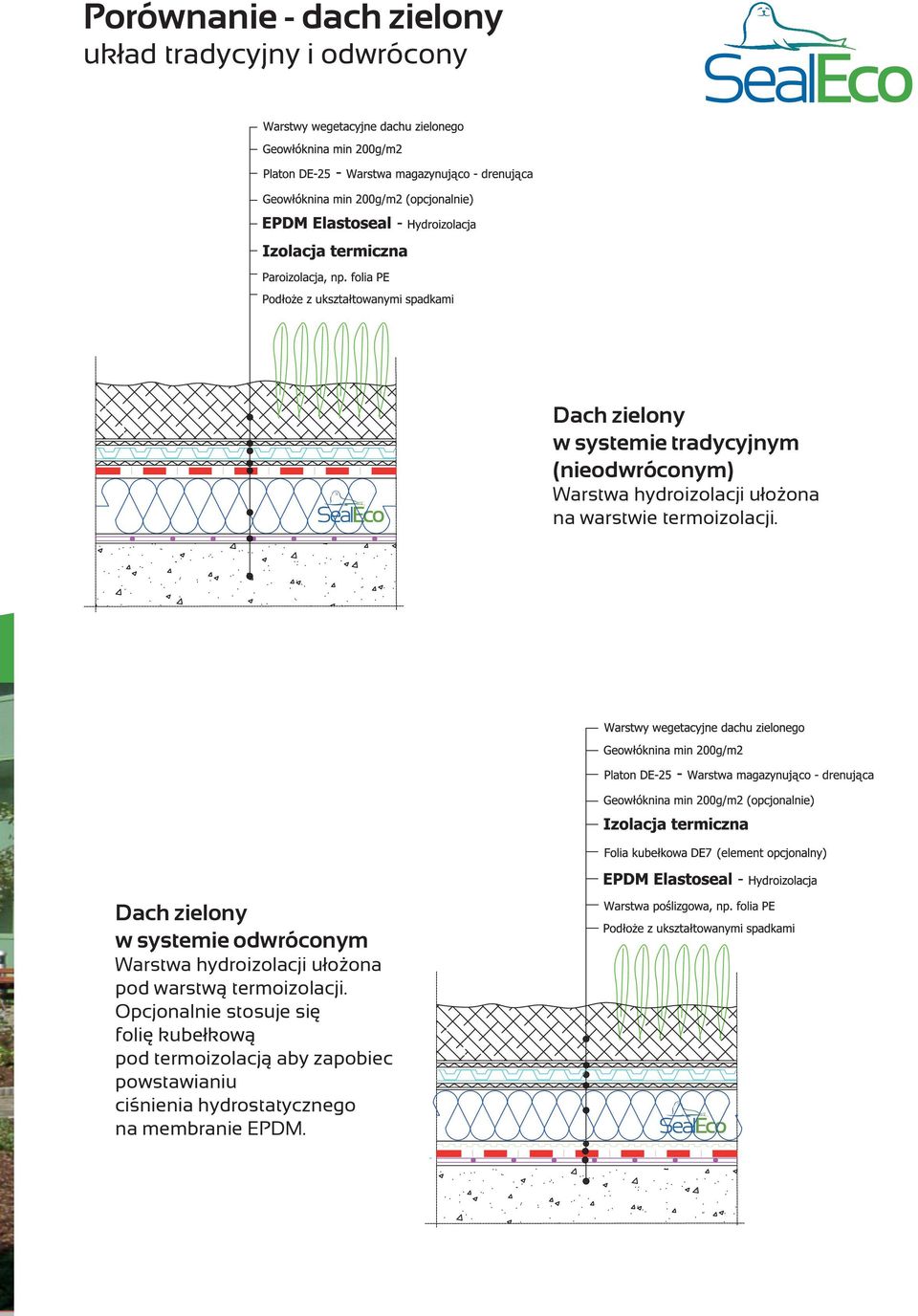

2 Porównanie - dach zielony układ tradycyjny i odwrócony Dach zielony w systemie tradycyjnym (nieodwróconym) Warstwa hydroizolacji ułożona na warstwie termoizolacji. Dach zielony w systemie odwróconym Warstwa hydroizolacji ułożona pod warstwą termoizolacji. Opcjonalnie stosuje się folię kubełkową pod termoizolacją aby zapobiec powstawianiu ciśnienia hydrostatycznego na membranie EPDM.

3

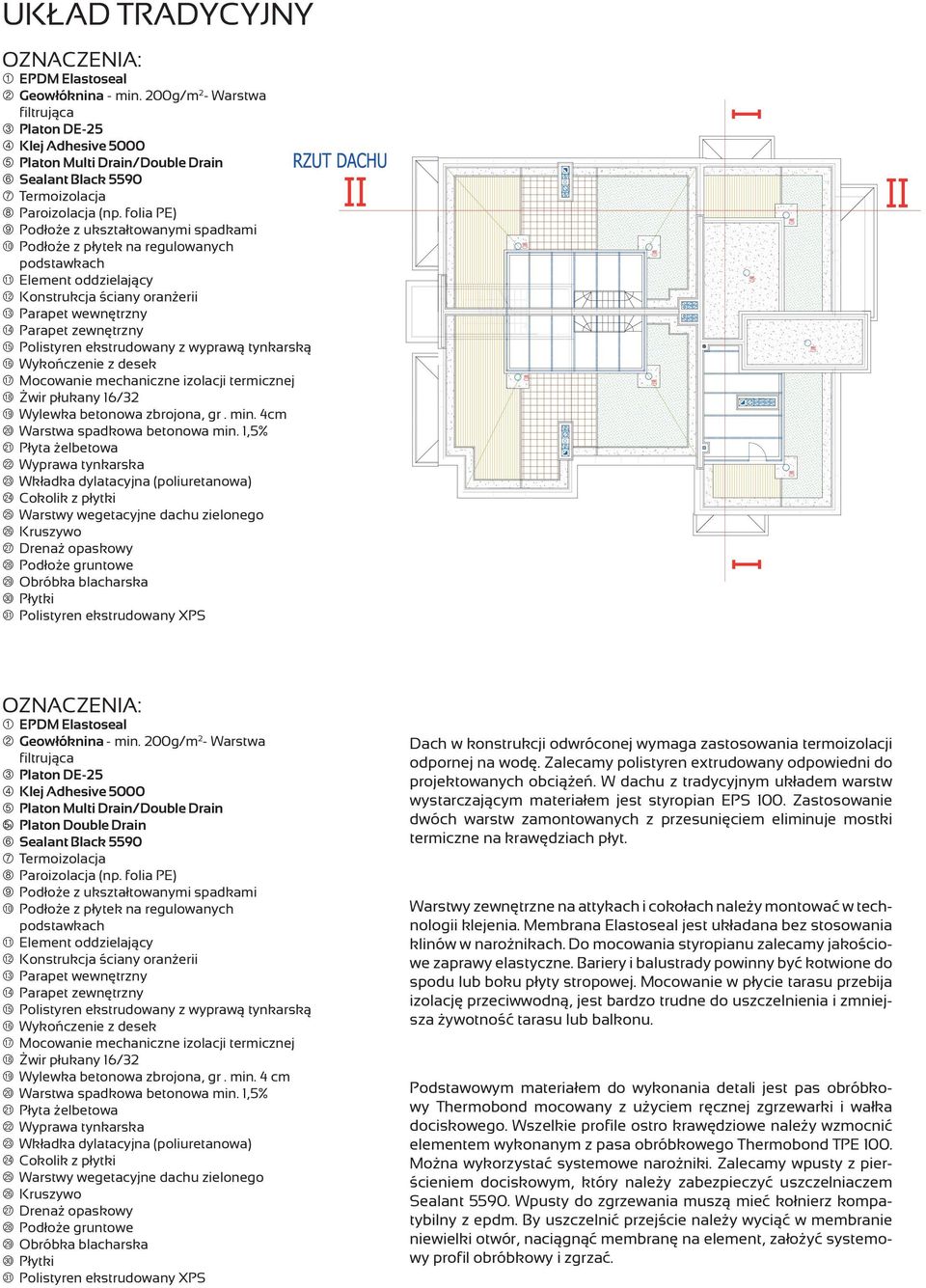

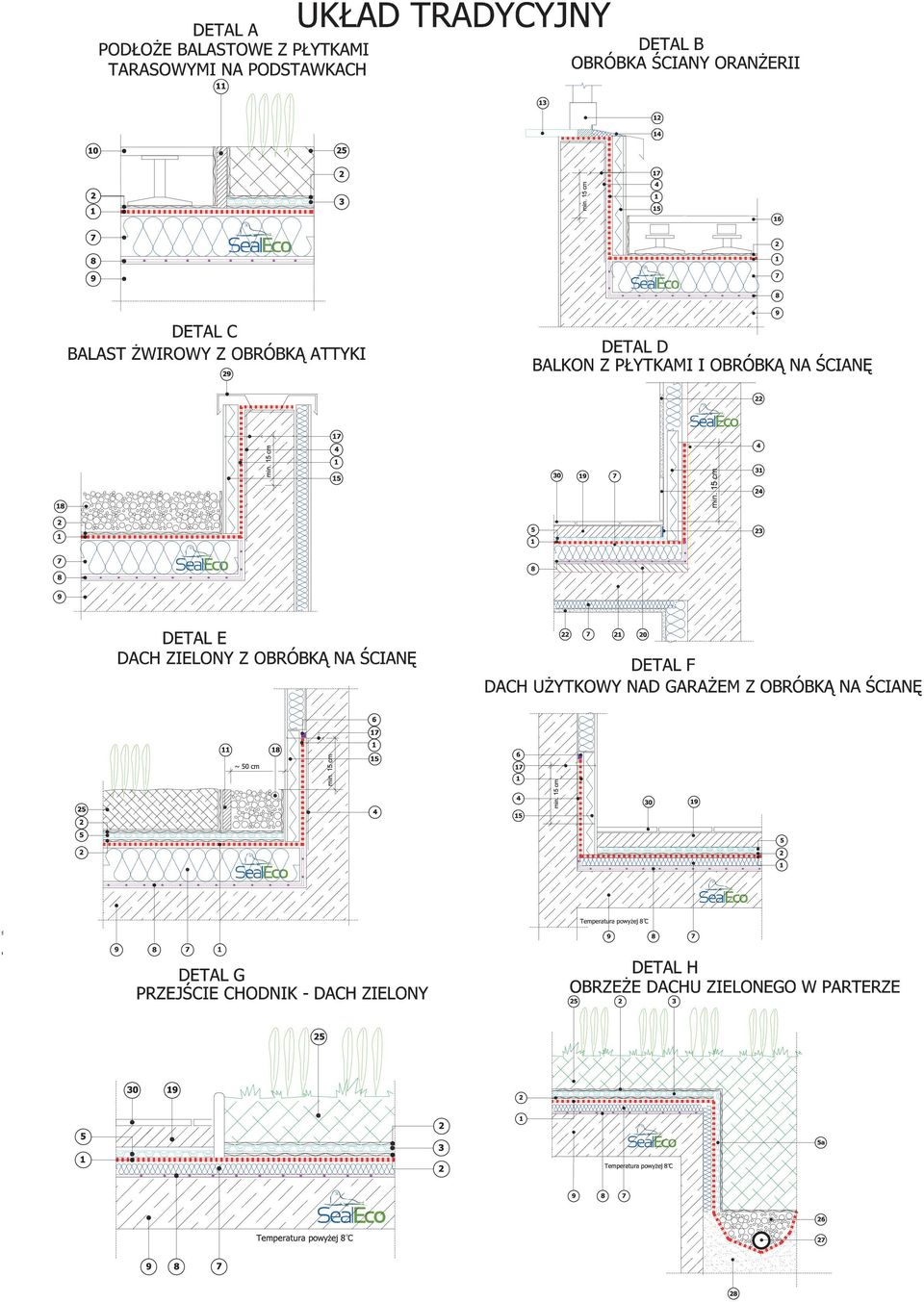

4 UKŁAD TRADYCYJNY OZNACZENIA: 1 EPDM Elastoseal 2 Geowłóknina - min. 200g/m 2 - Warstwa filtrująca 3 Platon DE-25 4 Klej Adhesive Platon Multi Drain/Double Drain 6 Sealant Black Termoizolacja 8 Paroizolacja (np. folia PE) 9 Podłoże z ukształtowanymi spadkami bk Podłoże z płytek na regulowanych podstawkach bl Element oddzielający bm Konstrukcja ściany oranżerii bn Parapet wewnętrzny bo Parapet zewnętrzny bp Polistyren ekstrudowany z wyprawą tynkarską bq Wykończenie z desek br Mocowanie mechaniczne izolacji termicznej bs Żwir płukany 16/32 bt Wylewka betonowa zbrojona, gr. min. 4cm ck Warstwa spadkowa betonowa min. 1,5% cl Płyta żelbetowa cm Wyprawa tynkarska cn Wkładka dylatacyjna (poliuretanowa) co Cokolik z płytki cp Warstwy wegetacyjne dachu zielonego cq Kruszywo cr Drenaż opaskowy cs Podłoże gruntowe ct Obróbka blacharska dk Płytki dl Polistyren ekstrudowany XPS OZNACZENIA: 1 EPDM Elastoseal 2 Geowłóknina - min. 200g/m 2 - Warstwa filtrująca 3 Platon DE-25 4 Klej Adhesive Platon Multi Drain/Double Drain Platon Double Drain 6 Sealant Black Termoizolacja 8 Paroizolacja (np. folia PE) 9 Podłoże z ukształtowanymi spadkami bk Podłoże z płytek na regulowanych podstawkach bl Element oddzielający bm Konstrukcja ściany oranżerii bn Parapet wewnętrzny bo Parapet zewnętrzny bp Polistyren ekstrudowany z wyprawą tynkarską bq Wykończenie z desek br Mocowanie mechaniczne izolacji termicznej bs Żwir płukany 16/32 bt Wylewka betonowa zbrojona, gr. min. 4 cm ck Warstwa spadkowa betonowa min. 1,5% cl Płyta żelbetowa cm Wyprawa tynkarska cn Wkładka dylatacyjna (poliuretanowa) co Cokolik z płytki cp Warstwy wegetacyjne dachu zielonego cq Kruszywo cr Drenaż opaskowy cs Podłoże gruntowe ct Obróbka blacharska dk Płytki dl Polistyren ekstrudowany XPS Dach w konstrukcji odwróconej wymaga zastosowania termoizolacji odpornej na wodę. Zalecamy polistyren extrudowany odpowiedni do projektowanych obciążeń. W dachu z tradycyjnym układem warstw wystarczającym materiałem jest styropian EPS 100. Zastosowanie dwóch warstw zamontowanych z przesunięciem eliminuje mostki termiczne na krawędziach płyt. Warstwy zewnętrzne na attykach i cokołach należy montować w technologii klejenia. Membrana Elastoseal jest układana bez stosowania klinów w narożnikach. Do mocowania styropianu zalecamy jakościowe zaprawy elastyczne. Bariery i balustrady powinny być kotwione do spodu lub boku płyty stropowej. Mocowanie w płycie tarasu przebija izolację przeciwwodną, jest bardzo trudne do uszczelnienia i zmniejsza żywotność tarasu lub balkonu. Podstawowym materiałem do wykonania detali jest pas obróbkowy Thermobond mocowany z użyciem ręcznej zgrzewarki i wałka dociskowego. Wszelkie profile ostro krawędziowe należy wzmocnić elementem wykonanym z pasa obróbkowego Thermobond TPE 100. Można wykorzystać systemowe narożniki. Zalecamy wpusty z pierścieniem dociskowym, który należy zabezpieczyć uszczelniaczem Sealant Wpusty do zgrzewania muszą mieć kołnierz kompatybilny z epdm. By uszczelnić przejście należy wyciąć w membranie niewielki otwór, naciągnąć membranę na element, założyć systemowy profil obróbkowy i zgrzać.

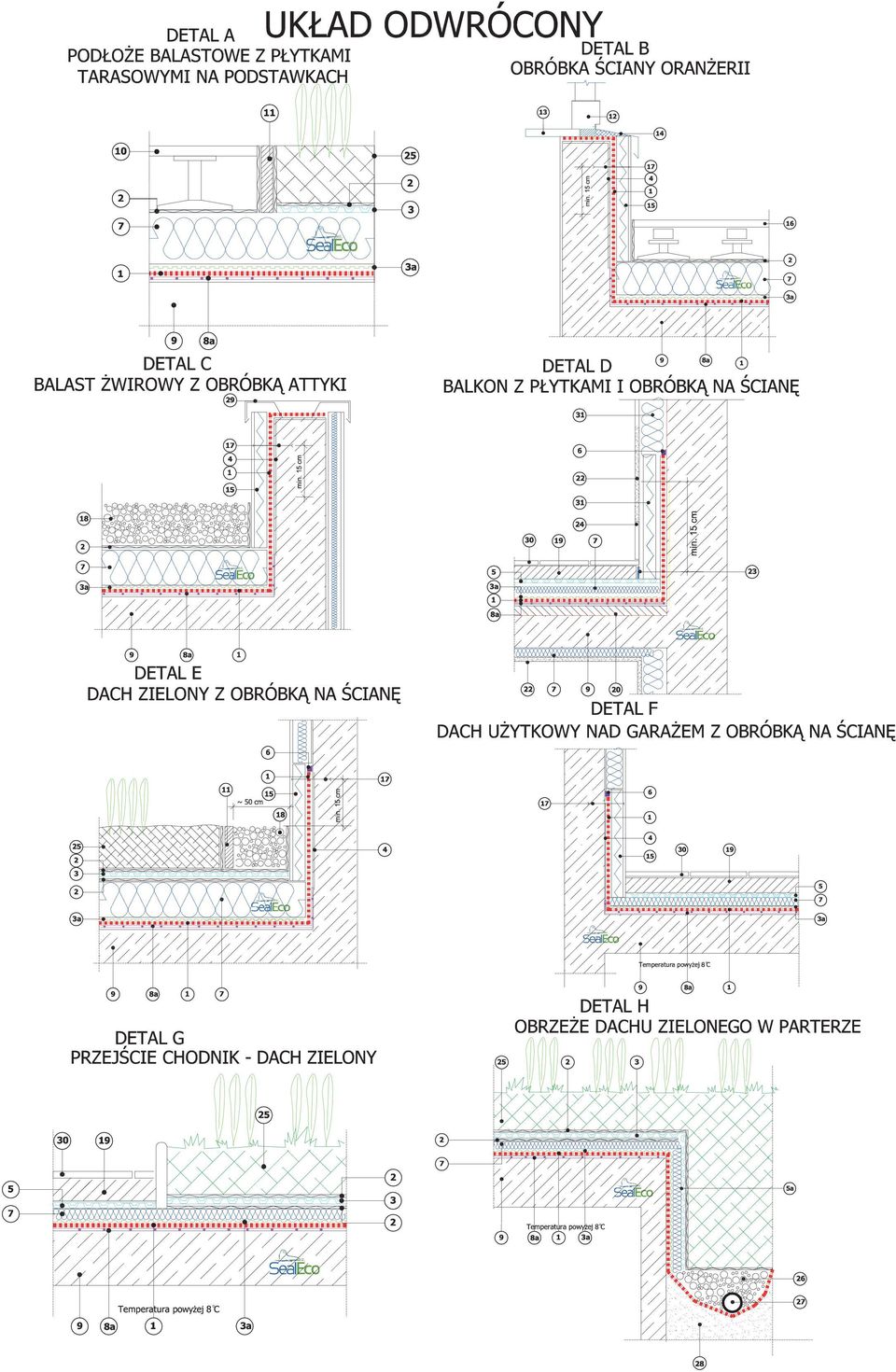

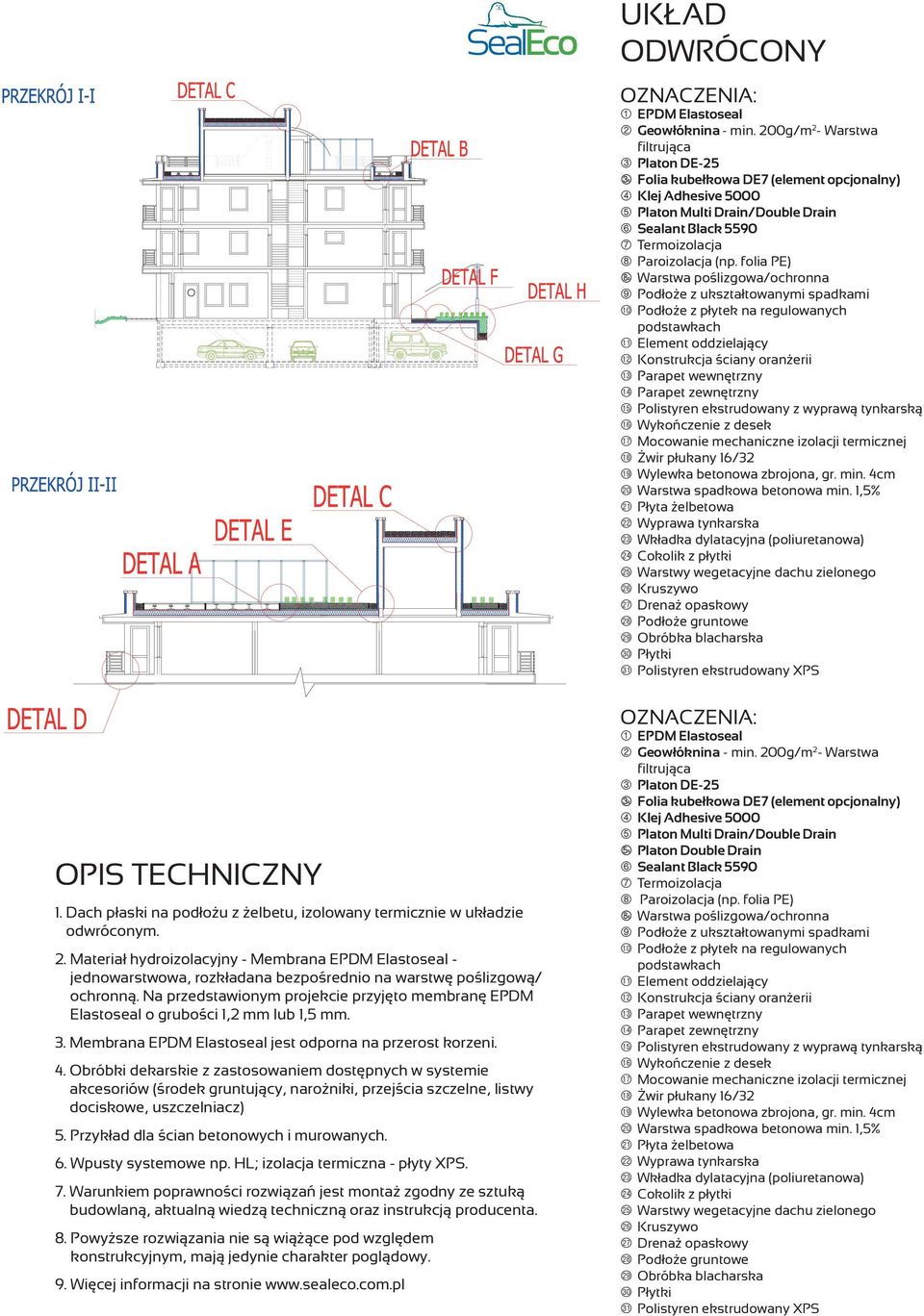

5 OPIS TECHNICZNY 1. Dach płaski na podłożu z żelbetu, izolowany termicznie w układzie odwróconym. 2. Materiał hydroizolacyjny - Membrana EPDM Elastoseal - jednowarstwowa, rozkładana bezpośrednio na warstwę poślizgową/ ochronną. Na przedstawionym projekcie przyjęto membranę EPDM Elastoseal o grubości 1,2 mm lub 1,5 mm. 3. Membrana EPDM Elastoseal jest odporna na przerost korzeni. 4. Obróbki dekarskie z zastosowaniem dostępnych w systemie akcesoriów (środek gruntujący, narożniki, przejścia szczelne, listwy dociskowe, uszczelniacz) 5. Przykład dla ścian betonowych i murowanych. 6. Wpusty systemowe np. HL; izolacja termiczna - płyty XPS. 7. Warunkiem poprawności rozwiązań jest montaż zgodny ze sztuką budowlaną, aktualną wiedzą techniczną oraz instrukcją producenta. 8. Powyższe rozwiązania nie są wiążące pod względem konstrukcyjnym, mają jedynie charakter poglądowy. 9. Więcej informacji na stronie UKŁAD ODWRÓCONY OZNACZENIA: 1 EPDM Elastoseal 2 Geowłóknina - min. 200g/m 2 - Warstwa filtrująca 3 Platon DE-25 Folia kubełkowa DE7 (element opcjonalny) 4 Klej Adhesive Platon Multi Drain/Double Drain 6 Sealant Black Termoizolacja 8 Paroizolacja (np. folia PE) Warstwa poślizgowa/ochronna 9 Podłoże z ukształtowanymi spadkami bk Podłoże z płytek na regulowanych podstawkach bl Element oddzielający bm Konstrukcja ściany oranżerii bn Parapet wewnętrzny bo Parapet zewnętrzny bp Polistyren ekstrudowany z wyprawą tynkarską bq Wykończenie z desek br Mocowanie mechaniczne izolacji termicznej bs Żwir płukany 16/32 bt Wylewka betonowa zbrojona, gr. min. 4cm ck Warstwa spadkowa betonowa min. 1,5% cl Płyta żelbetowa cm Wyprawa tynkarska cn Wkładka dylatacyjna (poliuretanowa) co Cokolik z płytki cp Warstwy wegetacyjne dachu zielonego cq Kruszywo cr Drenaż opaskowy cs Podłoże gruntowe ct Obróbka blacharska dk Płytki dl Polistyren ekstrudowany XPS OZNACZENIA: 1 EPDM Elastoseal 2 Geowłóknina - min. 200g/m 2 - Warstwa filtrująca 3 Platon DE-25 Folia kubełkowa DE7 (element opcjonalny) 4 Klej Adhesive Platon Multi Drain/Double Drain Platon Double Drain 6 Sealant Black Termoizolacja 8 Paroizolacja (np. folia PE) Warstwa poślizgowa/ochronna 9 Podłoże z ukształtowanymi spadkami bk Podłoże z płytek na regulowanych podstawkach bl Element oddzielający bm Konstrukcja ściany oranżerii bn Parapet wewnętrzny bo Parapet zewnętrzny bp Polistyren ekstrudowany z wyprawą tynkarską bq Wykończenie z desek br Mocowanie mechaniczne izolacji termicznej bs Żwir płukany 16/32 bt Wylewka betonowa zbrojona, gr. min. 4cm ck Warstwa spadkowa betonowa min. 1,5% cl Płyta żelbetowa cm Wyprawa tynkarska cn Wkładka dylatacyjna (poliuretanowa) co Cokolik z płytki cp Warstwy wegetacyjne dachu zielonego cq Kruszywo cr Drenaż opaskowy cs Podłoże gruntowe ct Obróbka blacharska dk Płytki dl Polistyren ekstrudowany XPS

6

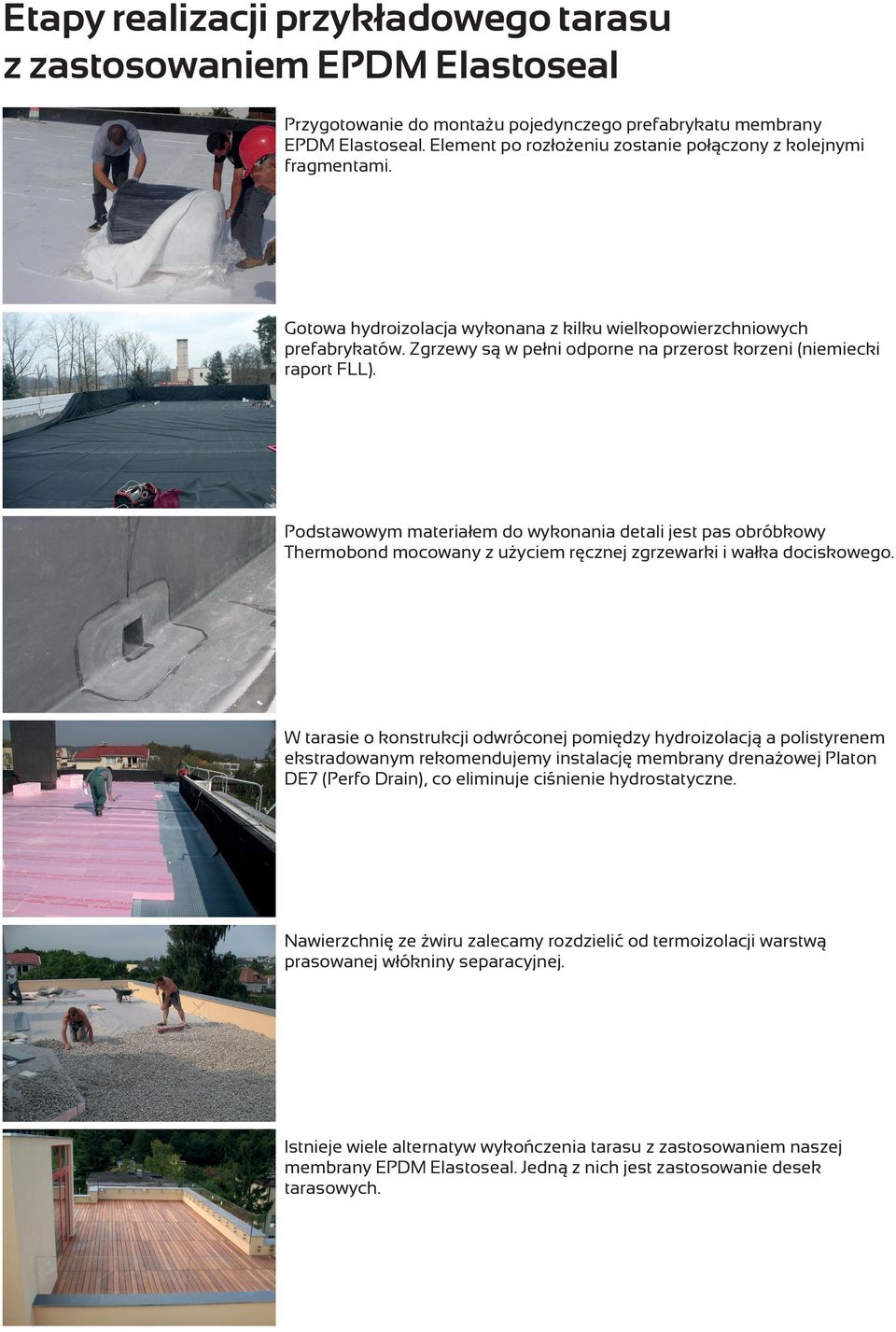

7 Etapy realizacji przykładowego tarasu z zastosowaniem EPDM Elastoseal Przygotowanie do montażu pojedynczego prefabrykatu membrany EPDM Elastoseal. Element po rozłożeniu zostanie połączony z kolejnymi fragmentami. Gotowa hydroizolacja wykonana z kilku wielkopowierzchniowych prefabrykatów. Zgrzewy są w pełni odporne na przerost korzeni (niemiecki raport FLL). Podstawowym materiałem do wykonania detali jest pas obróbkowy Thermobond mocowany z użyciem ręcznej zgrzewarki i wałka dociskowego. W tarasie o konstrukcji odwróconej pomiędzy hydroizolacją a polistyrenem ekstradowanym rekomendujemy instalację membrany drenażowej Platon DE7 (Perfo Drain), co eliminuje ciśnienie hydrostatyczne. Nawierzchnię ze żwiru zalecamy rozdzielić od termoizolacji warstwą prasowanej włókniny separacyjnej. Istnieje wiele alternatyw wykończenia tarasu z zastosowaniem naszej membrany EPDM Elastoseal. Jedną z nich jest zastosowanie desek tarasowych.

8 Karty Techniczne Produktów SPECYFIKACJA TECHNICZNA : EPDM ELASTOSEAL - PRZEZNACZONE SĄ DO STOSOWANIA JAKO POKRYCIA DACHÓW ZIELONYCH. Właściwości Jednostka Wartość Metody badań EN Grubość całkowita mm 0,8; 1,0; 1,2; 1,5; 2,0 PN-EN Wytrzymałość (odporność) na rozdzieranie w kierunku podłużnym/ poprzecznym N 40/80 EN Maksymalne naprężenia rozciągające w kierunku podłużnym i poprzecznym N/mm 2 8 EN Wytrzymałość (odporność) na ścinanie złącza wulkanizowanego na gorąco za pośrednictwem taśmy Hot-bond N 400 EN Wydłużenie względne przy max sile rozciągającej w kierunku podłużnym i poprzecznym % >400 EN Giętkość przy przeginaniu na wałku o średnicy 5 mm w temperaturze -30 C Brak rys i pęknięć ZUAT-15/IV.11/2003 Wodochłonność % 1,0 ZUAT-15/IV.11/2003 Wodoszczelność pod ciśnieniem 0,2 MPa w czasie 24 h brak przesiąkania EN 1928 metoda B Szczelność złącza pod ciśnieniem 10 kpa w czasie 30 min brak nieszczelności Instrukcja ITB Odporność na obciążenie statyczne Odporność na uderzenie w temperaturze 23 C i -10 C Odporna na obciążenie 20 kg Odporna na uderzenie przebijaka o średnicy 10 mm PN- EN Metoda A i B PN-EN Odporność na przerost korzeni i kłączy (dotyczy grubości 1,2 mm Odporna DIN 7864 SPECYFIKACJA TECHNICZNA: PLATON DD/MD - PRZEZNACZONA JEST DO ZASTOSOWANIA JAKO WARSTWY DRENAŻOWA I OCHRONNA W PRZEGRODACH BUDOWLANYCH. Właściwości Jednostka Wartość Metody badań EN Max długotrwałe obciążenie kn/m² 50.0 Odkształcenie przy długotrwałym obciążeniu (50 kn/ m²) mm 2.00 Wydłużenie przy zerwaniu % 35 EN Wytrzymałość na rozciąganie kn/m 10 EN Pełzanie przy ściskaniu mm 0.25 EN 1897 Zdolność przepływu wody w płaszczyźnie wyrobu l/sm 1.8 EN ISO Odporność na utlenianie % niezmienny 100 ENV ISO Współczynnik rozszerzalności liniowej mm/m st C 0,13 Substancje niebezpieczne nie zawiera substancji niebezpiecznych SPECYFIKACJA TECHNICZNA: PLATON DE25 - PRZEZNACZONA JEST DO ZASTOSOWANIA JAKO WARSTWA OCHRONNA, DRENAŻOWA I MAGAZYNUJĄCA WODĘ W DACHACH BALASTOWANYCH ZIELENIĄ. Właściwości Jednostka Wartość Metody badań EN Wytrzymałość na rozciąganie MD kn/m 7.3 EN CMD kn/m 5.5 EN Odkształcenie przy długotrwałym obciążeniu (50 kn/ m²) mm 2.00 Pełzanie przy ściskaniu mm 8.8 EN 1897 Zdolność przepływu wody w płaszczyźnie wyrobu l/sm 9.0 EN ISO Odporność na utlenianie Trwałość: przewidywana trwałość min 25 lat w warunkach naturalnego gruntu (4<pH<9) i temperaturze > 25st C. % niezmienny 100 ENV ISO Substancje niebezpieczne nie zawiera substancji niebezpiecznych SPECYFIKACJA TECHNICZNA : PLATON DE7 - PRZEZNACZONA JEST DO ZASTOSOWANIA JAKO WARSTWY DRENAŻOWA I OCHRONNA POD BETONEM, PŁYTKAMI NA ZAPRAWIE KLEJOWEJ, LUŻNO LEŻĄCYCH PŁYTACH BETONOWYCH, TERMOIZOLACYJNYCH, ŻWIREM DOCISKOWYM NA DACHACH I TARASACH. Właściwości Jednostka Wartość Metody badań EN Max długotrwałe obciążenie kn/m² 50.0 Odkształcenie przy długotrwałym obciążeniu (50 kn/ m²) mm 2.00 Wydłużenie przy zerwaniu % 35 EN Wytrzymałośc na rozciąganie kn/m 10 EN Pełzanie przy ściskaniu mm 0.25 EN 1897 Zdolność przepływu wody w płaszczyźnie wyrobu l/sm 5.0 EN ISO Odporność na utlenianie % niezmienny 100 ENV ISO Współczynnik rozszerzalności liniowej mm/m st C 0,13 Substancje niebezpieczne nie zawiera substancji niebezpiecznych Nordic Waterproofing Sp. z o.o. ul. Szparagowa 6/ Łódź Tel.: Fax: info.pl@sealeco.com
