1 PROGRAM FUNKCJONALNO-UŻYTKOWY MODERNIZACJI ODDZIAŁU CHIRURGII OGÓLNEJ I ONKOLOGICZNEJ W SZPITALU SPECJALISTYCZNYM im. LUDWIKA RYDYGIERA W KRAKOWIE. SP.Z O.O 1 S t r o n a

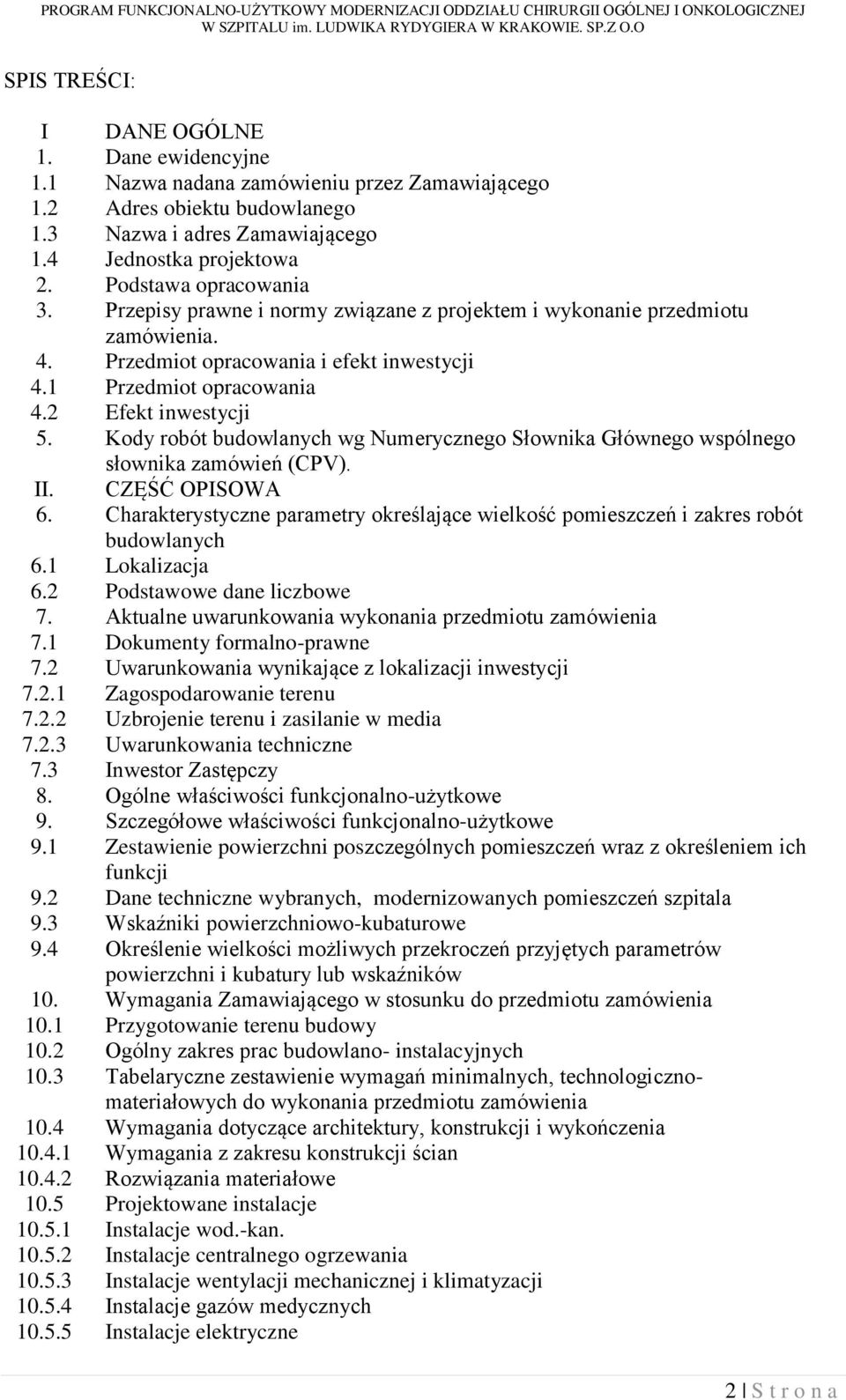

2 SPIS TREŚCI: I DANE OGÓLNE 1. Dane ewidencyjne 1.1 Nazwa nadana zamówieniu przez Zamawiającego 1.2 Adres obiektu budowlanego 1.3 Nazwa i adres Zamawiającego 1.4 Jednostka projektowa 2. Podstawa opracowania 3. Przepisy prawne i normy związane z projektem i wykonanie przedmiotu zamówienia. 4. Przedmiot opracowania i efekt inwestycji 4.1 Przedmiot opracowania 4.2 Efekt inwestycji 5. Kody robót budowlanych wg Numerycznego Słownika Głównego wspólnego słownika zamówień (CPV). II. CZĘŚĆ OPISOWA 6. Charakterystyczne parametry określające wielkość pomieszczeń i zakres robót budowlanych Lokalizacja Podstawowe dane liczbowe Aktualne uwarunkowania wykonania przedmiotu zamówienia Dokumenty formalno-prawne 7.2 Uwarunkowania wynikające z lokalizacji inwestycji Zagospodarowanie terenu Uzbrojenie terenu i zasilanie w media Uwarunkowania techniczne Inwestor Zastępczy 8. Ogólne właściwości funkcjonalno-użytkowe 9. Szczegółowe właściwości funkcjonalno-użytkowe 9.1 Zestawienie powierzchni poszczególnych pomieszczeń wraz z określeniem ich funkcji 9.2 Dane techniczne wybranych, modernizowanych pomieszczeń szpitala 9.3 Wskaźniki powierzchniowo-kubaturowe 9.4 Określenie wielkości możliwych przekroczeń przyjętych parametrów powierzchni i kubatury lub wskaźników 10. Wymagania Zamawiającego w stosunku do przedmiotu zamówienia 10.1 Przygotowanie terenu budowy 10.2 Ogólny zakres prac budowlano- instalacyjnych 10.3 Tabelaryczne zestawienie wymagań minimalnych, technologicznomateriałowych do wykonania przedmiotu zamówienia 10.4 Wymagania dotyczące architektury, konstrukcji i wykończenia Wymagania z zakresu konstrukcji ścian Rozwiązania materiałowe 10.5 Projektowane instalacje Instalacje wod.-kan Instalacje centralnego ogrzewania Instalacje wentylacji mechanicznej i klimatyzacji Instalacje gazów medycznych Instalacje elektryczne 2 S t r o n a

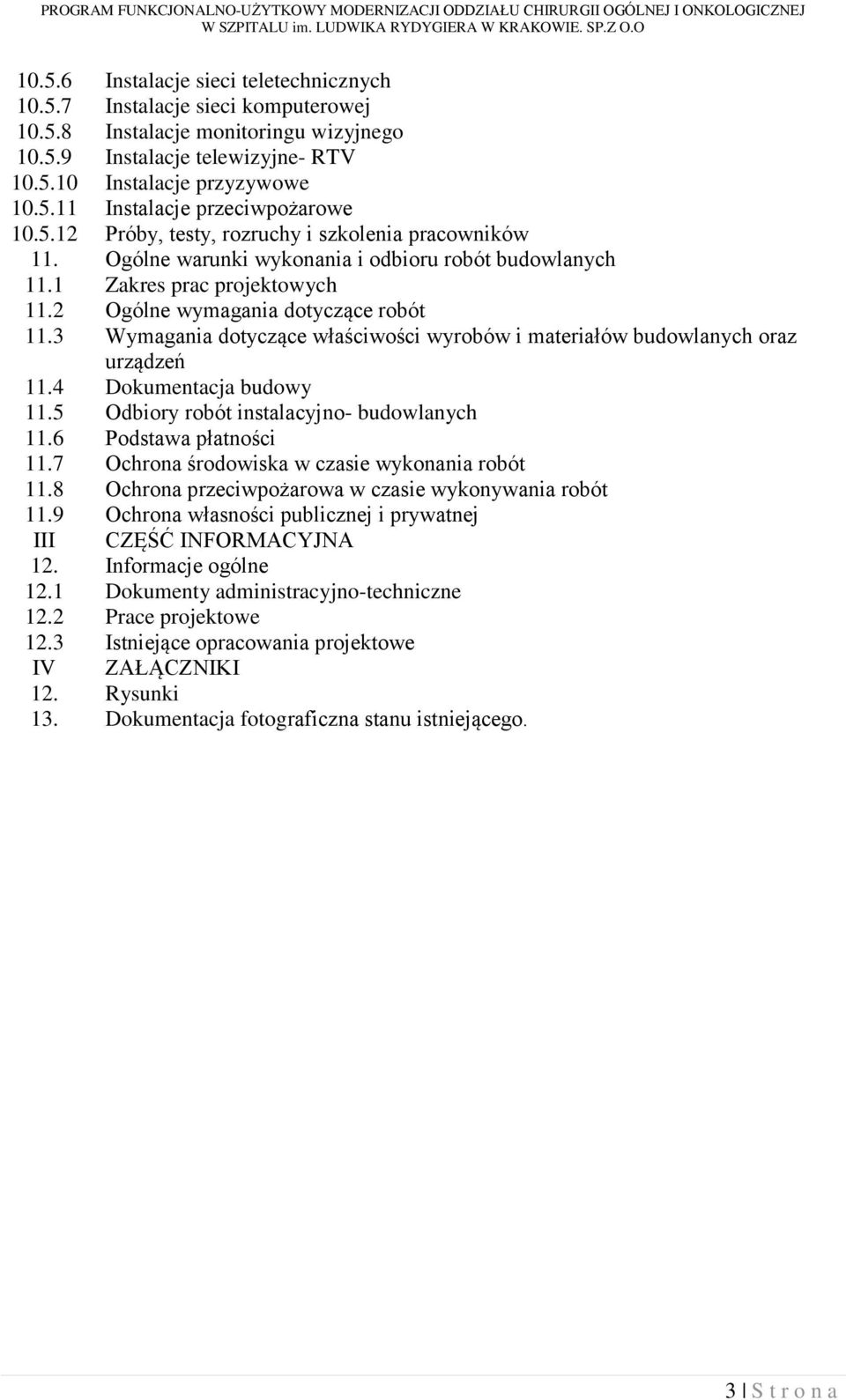

3 Instalacje sieci teletechnicznych Instalacje sieci komputerowej Instalacje monitoringu wizyjnego Instalacje telewizyjne- RTV Instalacje przyzywowe Instalacje przeciwpożarowe Próby, testy, rozruchy i szkolenia pracowników 11. Ogólne warunki wykonania i odbioru robót budowlanych 11.1 Zakres prac projektowych 11.2 Ogólne wymagania dotyczące robót 11.3 Wymagania dotyczące właściwości wyrobów i materiałów budowlanych oraz urządzeń 11.4 Dokumentacja budowy 11.5 Odbiory robót instalacyjno- budowlanych 11.6 Podstawa płatności 11.7 Ochrona środowiska w czasie wykonania robót 11.8 Ochrona przeciwpożarowa w czasie wykonywania robót 11.9 Ochrona własności publicznej i prywatnej III CZĘŚĆ INFORMACYJNA 12. Informacje ogólne 12.1 Dokumenty administracyjno-techniczne 12.2 Prace projektowe 12.3 Istniejące opracowania projektowe IV ZAŁĄCZNIKI Rysunki Dokumentacja fotograficzna stanu istniejącego. 3 S t r o n a

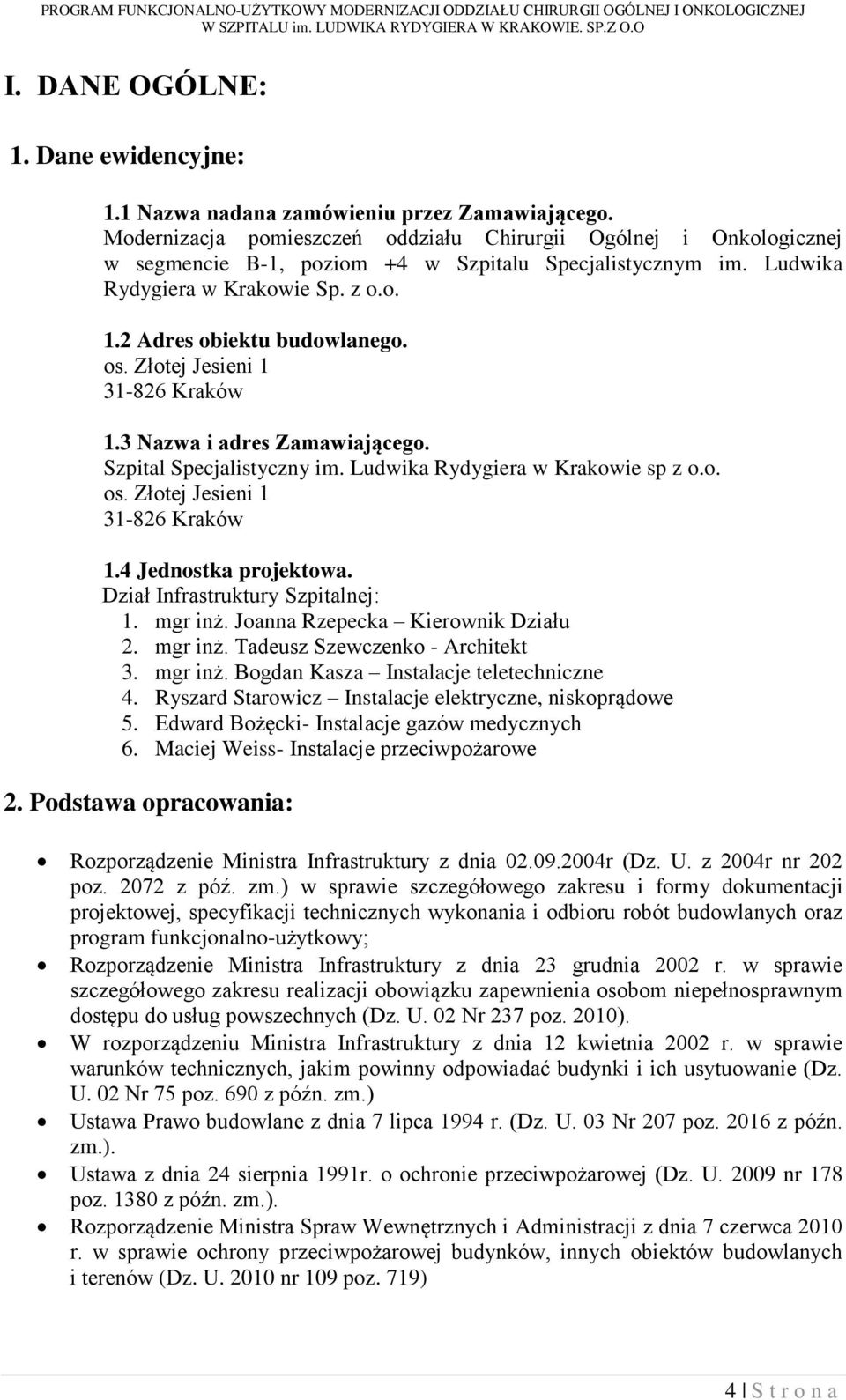

4 I. DANE OGÓLNE: 1. Dane ewidencyjne: 1.1 Nazwa nadana zamówieniu przez Zamawiającego. Modernizacja pomieszczeń oddziału Chirurgii Ogólnej i Onkologicznej w segmencie B-1, poziom +4 w Szpitalu Specjalistycznym im. Ludwika Rydygiera w Krakowie Sp. z o.o. 1.2 Adres obiektu budowlanego. os. Złotej Jesieni Kraków 1.3 Nazwa i adres Zamawiającego. Szpital Specjalistyczny im. Ludwika Rydygiera w Krakowie sp z o.o. os. Złotej Jesieni Kraków 1.4 Jednostka projektowa. Dział Infrastruktury Szpitalnej: 1. mgr inż. Joanna Rzepecka Kierownik Działu 2. mgr inż. Tadeusz Szewczenko - Architekt 3. mgr inż. Bogdan Kasza Instalacje teletechniczne 4. Ryszard Starowicz Instalacje elektryczne, niskoprądowe 5. Edward Bożęcki- Instalacje gazów medycznych 6. Maciej Weiss- Instalacje przeciwpożarowe 2. Podstawa opracowania: Rozporządzenie Ministra Infrastruktury z dnia r (Dz. U. z 2004r nr 202 poz z póź. zm.) w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz program funkcjonalno-użytkowy; Rozporządzenie Ministra Infrastruktury z dnia 23 grudnia 2002 r. w sprawie szczegółowego zakresu realizacji obowiązku zapewnienia osobom niepełnosprawnym dostępu do usług powszechnych (Dz. U. 02 Nr 237 poz. 2010). W rozporządzeniu Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. 02 Nr 75 poz. 690 z późn. zm.) Ustawa Prawo budowlane z dnia 7 lipca 1994 r. (Dz. U. 03 Nr 207 poz z późn. zm.). Ustawa z dnia 24 sierpnia 1991r. o ochronie przeciwpożarowej (Dz. U nr 178 poz z późn. zm.). Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dz. U nr 109 poz. 719) 4 S t r o n a

5 Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 16 czerwca 2003 r. w sprawie uzgadniania projektu budowlanego pod względem ochrony przeciwpożarowej (Dz. U nr 121 poz. 1137) Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 24 lipca 2009 r. w sprawie przeciwpożarowego zaopatrzenia w wodę oraz dróg pożarowych (Dz. U nr 124 poz. 1030) Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U nr 75 poz. 690) wizja lokalna; uzgodnienia z użytkownikiem; obowiązujące normy i przepisy. 3. Przepisy prawne i normy związane z projektem i wykonanie przedmiotu zamówienia: Prawem umowy będzie prawo polskie. Wykonawca zobowiązany jest znać wszystkie przepisy powszechnie obowiązujące, lokalne oraz inne przepisy i wytyczne, które są w jakikolwiek sposób związane z robotami i będzie w pełni odpowiedzialny za przestrzeganie tych praw, przepisów i wytycznych podczas prowadzenia robót. W szczególności Wykonawca będzie przestrzegał przepisów wynikających z następujących aktów prawnych: Ustawa z dnia r. Prawo budowlane (Dz. U. z 2003 r. Nr 207, poz z późn. zm.) Rozporządzenie Ministra Infrastruktury z dnia w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Rozporządzenie Ministra Infrastruktury z 2 września 2004r. w/s szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno-użytkowego (Dz.U. z 2004r. Nr 202, poz ze zmianami); Rozporządzenie Ministra Infrastruktury z dnia 6 lutego 2003 r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz. U. Nr 47, poz. 401); Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 16 czerwca 2003 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dz. U. Nr 121, poz.1138 z późn. zmianami); Rozp. Ministra Infrastruktury z dnia 2 września 2004r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno-użytkowego. Dz. U. Nr 202. poz. 2072, z późniejszymi zmianami; 4. Przedmiot opracowania i efekt inwestycji: 4.1 Przedmiot opracowania. Przedmiotem opracowania jest program funkcjonalno-użytkowy stanowiący załącznik SIWZ do przetargu na wykonanie robót budowlanych i instalacyjnych w celu modernizacji pomieszczeń oddziału Chirurgii Ogólnej i Onkologicznej wraz z wykonaniem dokumentacji powykonawczej. Załącznikiem do części opisowej programu funkcjonalno-użytkowego jest rzut modernizowanych pomieszczeń segment B-1, poziom S t r o n a

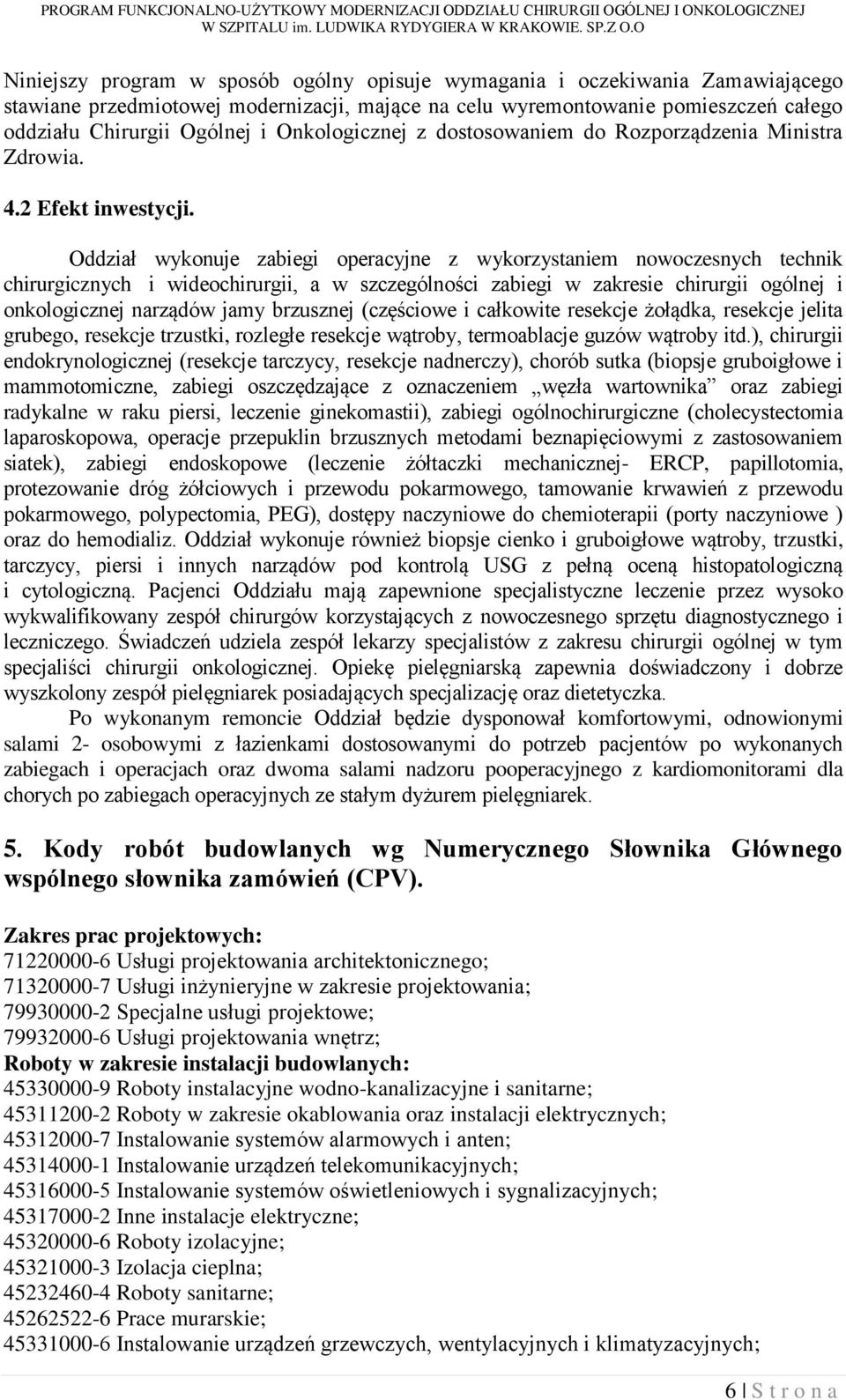

6 Niniejszy program w sposób ogólny opisuje wymagania i oczekiwania Zamawiającego stawiane przedmiotowej modernizacji, mające na celu wyremontowanie pomieszczeń całego oddziału Chirurgii Ogólnej i Onkologicznej z dostosowaniem do Rozporządzenia Ministra Zdrowia. 4.2 Efekt inwestycji. Oddział wykonuje zabiegi operacyjne z wykorzystaniem nowoczesnych technik chirurgicznych i wideochirurgii, a w szczególności zabiegi w zakresie chirurgii ogólnej i onkologicznej narządów jamy brzusznej (częściowe i całkowite resekcje żołądka, resekcje jelita grubego, resekcje trzustki, rozległe resekcje wątroby, termoablacje guzów wątroby itd.), chirurgii endokrynologicznej (resekcje tarczycy, resekcje nadnerczy), chorób sutka (biopsje gruboigłowe i mammotomiczne, zabiegi oszczędzające z oznaczeniem węzła wartownika oraz zabiegi radykalne w raku piersi, leczenie ginekomastii), zabiegi ogólnochirurgiczne (cholecystectomia laparoskopowa, operacje przepuklin brzusznych metodami beznapięciowymi z zastosowaniem siatek), zabiegi endoskopowe (leczenie żółtaczki mechanicznej- ERCP, papillotomia, protezowanie dróg żółciowych i przewodu pokarmowego, tamowanie krwawień z przewodu pokarmowego, polypectomia, PEG), dostępy naczyniowe do chemioterapii (porty naczyniowe ) oraz do hemodializ. Oddział wykonuje również biopsje cienko i gruboigłowe wątroby, trzustki, tarczycy, piersi i innych narządów pod kontrolą USG z pełną oceną histopatologiczną i cytologiczną. Pacjenci Oddziału mają zapewnione specjalistyczne leczenie przez wysoko wykwalifikowany zespół chirurgów korzystających z nowoczesnego sprzętu diagnostycznego i leczniczego. Świadczeń udziela zespół lekarzy specjalistów z zakresu chirurgii ogólnej w tym specjaliści chirurgii onkologicznej. Opiekę pielęgniarską zapewnia doświadczony i dobrze wyszkolony zespół pielęgniarek posiadających specjalizację oraz dietetyczka. Po wykonanym remoncie Oddział będzie dysponował komfortowymi, odnowionymi salami 2- osobowymi z łazienkami dostosowanymi do potrzeb pacjentów po wykonanych zabiegach i operacjach oraz dwoma salami nadzoru pooperacyjnego z kardiomonitorami dla chorych po zabiegach operacyjnych ze stałym dyżurem pielęgniarek. 5. Kody robót budowlanych wg Numerycznego Słownika Głównego wspólnego słownika zamówień (CPV). Zakres prac projektowych: Usługi projektowania architektonicznego; Usługi inżynieryjne w zakresie projektowania; Specjalne usługi projektowe; Usługi projektowania wnętrz; Roboty w zakresie instalacji budowlanych: Roboty instalacyjne wodno-kanalizacyjne i sanitarne; Roboty w zakresie okablowania oraz instalacji elektrycznych; Instalowanie systemów alarmowych i anten; Instalowanie urządzeń telekomunikacyjnych; Instalowanie systemów oświetleniowych i sygnalizacyjnych; Inne instalacje elektryczne; Roboty izolacyjne; Izolacja cieplna; Roboty sanitarne; Prace murarskie; Instalowanie urządzeń grzewczych, wentylacyjnych i klimatyzacyjnych; 6 S t r o n a

7 Roboty instalacyjne przeciwpożarowe; Roboty wykończeniowe w zakresie obiektów budowlanych: Roboty wykończeniowe w zakresie obiektów budowlanych; Tynkowanie; Roboty w zakresie stolarki budowlanej; Układanie stropów podwieszonych; Instalowanie ścianek działowych; Pokrywanie podłóg; Kładzenie płytek; Kładzenie i wykładanie podłóg, ścian i tapetowanie ścian; Roboty malarskie i szklarskie; Nakładanie powierzchni kryjących; Roboty budowlane wykończeniowe, pozostałe; Dekorowanie; Kod numeryczny składa się z 8 cyfr, podzielonych w następujący sposób: pierwsze dwie cyfry określają działy (XX Y); pierwsze trzy cyfry określają grupy (XXX00000-Y); pierwsze cztery cyfry określają klasy (XXXX0000-Y); pierwsze pięć cyfr określają kategorie (XXXXX000-Y). Każda z ostatnich trzech cyfr zapewnia większy stopień precyzji w ramach każdej kategorii. Dziewiąta cyfra służy do zweryfikowania poprzednich cyfr. II. CZĘŚĆ OPISOWA. 6. Charakterystyczne parametry określające wielkość pomieszczeń i zakres robót budowlanych. 6.1 Lokalizacja. Zespół pomieszczeń objętych zakresem opracowania usytuowany jest +4 piętrze, w segmencie B-1 w budynku Szpitala Specjalistycznego im. Ludwika Rydygiera w Krakowie Sp. z o.o., położonego na os. Złotej Jesieni 1 w Krakowie. 6.2 Podstawowe dane liczbowe. powierzchnia użytkowa [m 2 ] powierzchnia komunikacji [m 2 ] powierzchnia całkowita [m 2 ] kubatura [m 3 ] 862,85 210, , ,71 7. Aktualne uwarunkowania wykonania przedmiotu zamówienia. Aktualne uwarunkowania wykonania przedmiotu zamówienia określać będą: 7 S t r o n a

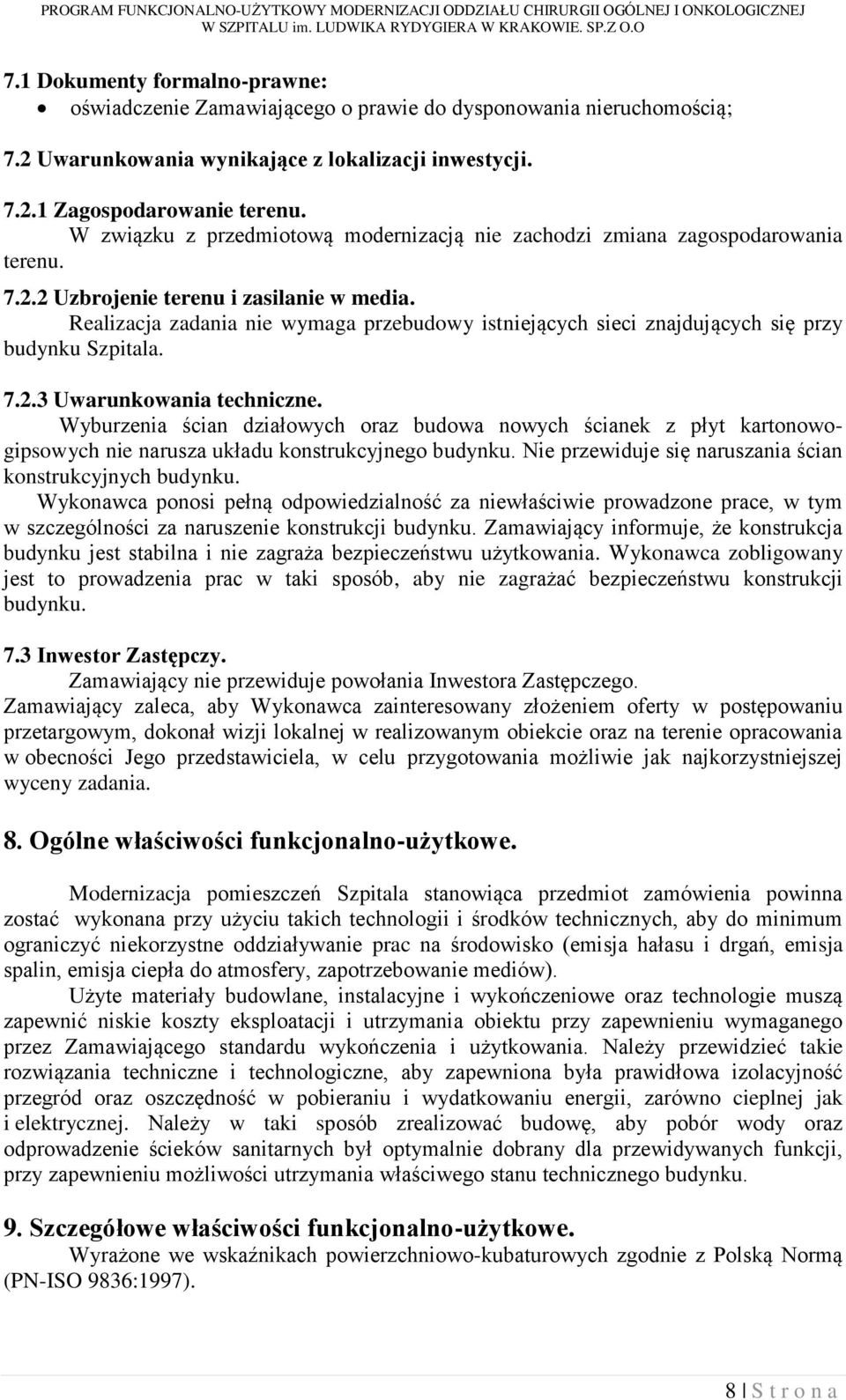

8 7.1 Dokumenty formalno-prawne: oświadczenie Zamawiającego o prawie do dysponowania nieruchomością; 7.2 Uwarunkowania wynikające z lokalizacji inwestycji Zagospodarowanie terenu. W związku z przedmiotową modernizacją nie zachodzi zmiana zagospodarowania terenu Uzbrojenie terenu i zasilanie w media. Realizacja zadania nie wymaga przebudowy istniejących sieci znajdujących się przy budynku Szpitala Uwarunkowania techniczne. Wyburzenia ścian działowych oraz budowa nowych ścianek z płyt kartonowogipsowych nie narusza układu konstrukcyjnego budynku. Nie przewiduje się naruszania ścian konstrukcyjnych budynku. Wykonawca ponosi pełną odpowiedzialność za niewłaściwie prowadzone prace, w tym w szczególności za naruszenie konstrukcji budynku. Zamawiający informuje, że konstrukcja budynku jest stabilna i nie zagraża bezpieczeństwu użytkowania. Wykonawca zobligowany jest to prowadzenia prac w taki sposób, aby nie zagrażać bezpieczeństwu konstrukcji budynku. 7.3 Inwestor Zastępczy. Zamawiający nie przewiduje powołania Inwestora Zastępczego. Zamawiający zaleca, aby Wykonawca zainteresowany złożeniem oferty w postępowaniu przetargowym, dokonał wizji lokalnej w realizowanym obiekcie oraz na terenie opracowania w obecności Jego przedstawiciela, w celu przygotowania możliwie jak najkorzystniejszej wyceny zadania. 8. Ogólne właściwości funkcjonalno-użytkowe. Modernizacja pomieszczeń Szpitala stanowiąca przedmiot zamówienia powinna zostać wykonana przy użyciu takich technologii i środków technicznych, aby do minimum ograniczyć niekorzystne oddziaływanie prac na środowisko (emisja hałasu i drgań, emisja spalin, emisja ciepła do atmosfery, zapotrzebowanie mediów). Użyte materiały budowlane, instalacyjne i wykończeniowe oraz technologie muszą zapewnić niskie koszty eksploatacji i utrzymania obiektu przy zapewnieniu wymaganego przez Zamawiającego standardu wykończenia i użytkowania. Należy przewidzieć takie rozwiązania techniczne i technologiczne, aby zapewniona była prawidłowa izolacyjność przegród oraz oszczędność w pobieraniu i wydatkowaniu energii, zarówno cieplnej jak i elektrycznej. Należy w taki sposób zrealizować budowę, aby pobór wody oraz odprowadzenie ścieków sanitarnych był optymalnie dobrany dla przewidywanych funkcji, przy zapewnieniu możliwości utrzymania właściwego stanu technicznego budynku. 9. Szczegółowe właściwości funkcjonalno-użytkowe. Wyrażone we wskaźnikach powierzchniowo-kubaturowych zgodnie z Polską Normą (PN-ISO 9836:1997). 8 S t r o n a

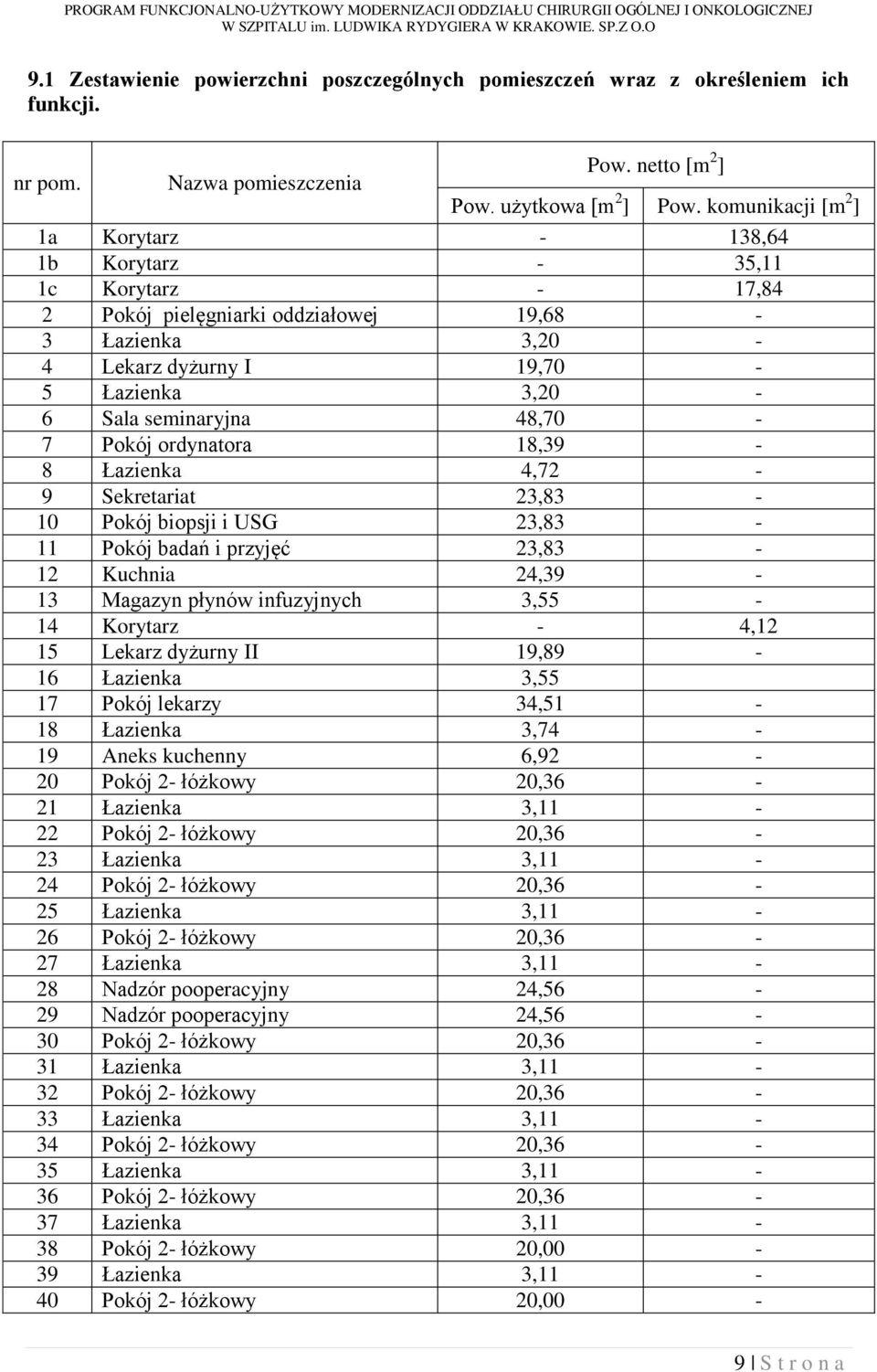

9 9.1 Zestawienie powierzchni poszczególnych pomieszczeń wraz z określeniem ich funkcji. nr pom. Nazwa pomieszczenia Pow. netto [m 2 ] Pow. użytkowa [m 2 ] Pow. komunikacji [m 2 ] 1a Korytarz - 138,64 1b Korytarz - 35,11 1c Korytarz - 17,84 2 Pokój pielęgniarki oddziałowej 19,68-3 Łazienka 3,20-4 Lekarz dyżurny I 19,70-5 Łazienka 3,20-6 Sala seminaryjna 48,70-7 Pokój ordynatora 18,39-8 Łazienka 4,72-9 Sekretariat 23,83-10 Pokój biopsji i USG 23,83-11 Pokój badań i przyjęć 23,83-12 Kuchnia 24,39-13 Magazyn płynów infuzyjnych 3,55-14 Korytarz - 4,12 15 Lekarz dyżurny II 19,89-16 Łazienka 3,55 17 Pokój lekarzy 34,51-18 Łazienka 3,74-19 Aneks kuchenny 6,92-20 Pokój 2- łóżkowy 20,36-21 Łazienka 3,11-22 Pokój 2- łóżkowy 20,36-23 Łazienka 3,11-24 Pokój 2- łóżkowy 20,36-25 Łazienka 3,11-26 Pokój 2- łóżkowy 20,36-27 Łazienka 3,11-28 Nadzór pooperacyjny 24,56-29 Nadzór pooperacyjny 24,56-30 Pokój 2- łóżkowy 20,36-31 Łazienka 3,11-32 Pokój 2- łóżkowy 20,36-33 Łazienka 3,11-34 Pokój 2- łóżkowy 20,36-35 Łazienka 3,11-36 Pokój 2- łóżkowy 20,36-37 Łazienka 3,11-38 Pokój 2- łóżkowy 20,00-39 Łazienka 3,11-40 Pokój 2- łóżkowy 20,00-9 S t r o n a

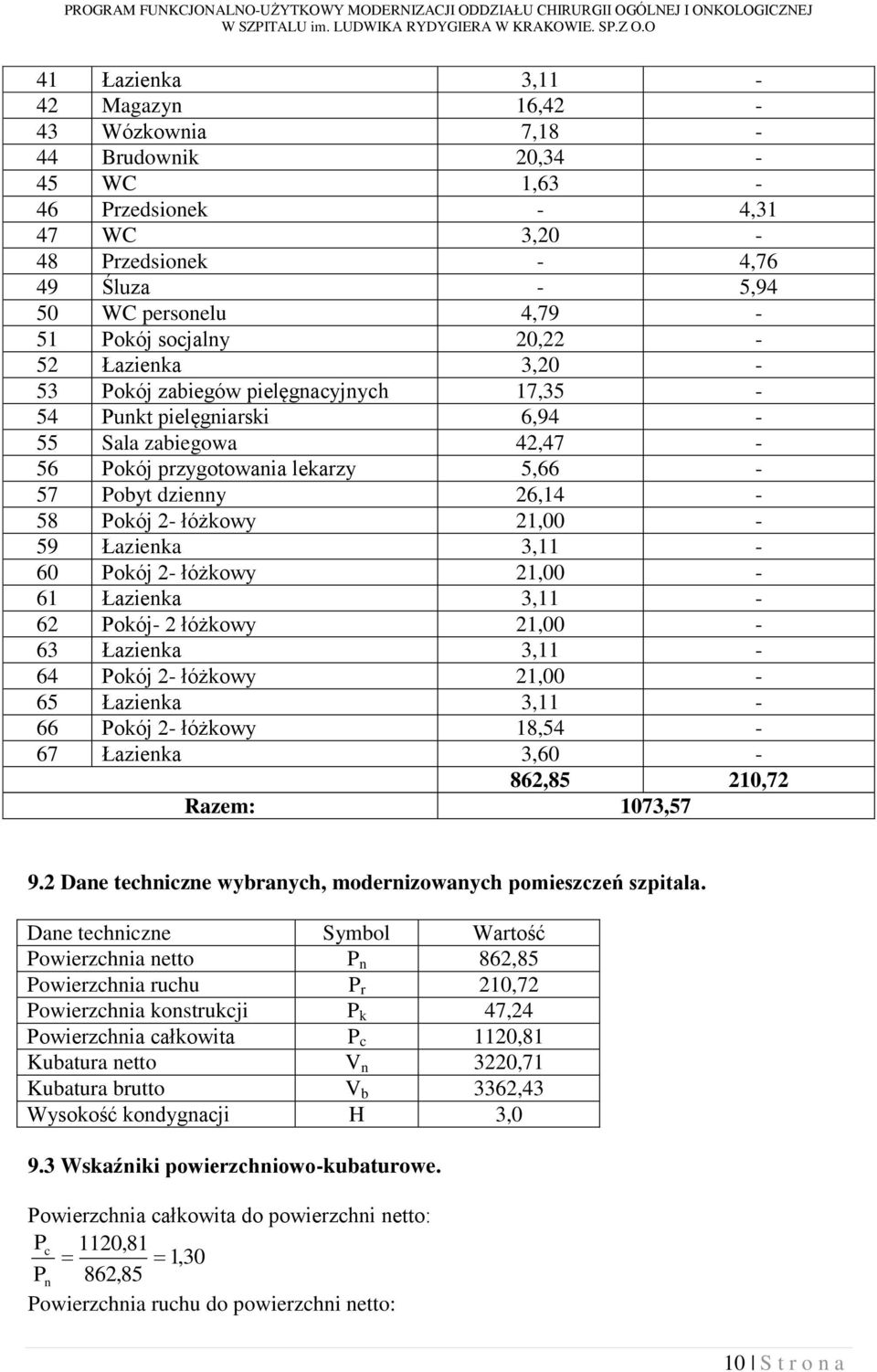

10 41 Łazienka 3,11-42 Magazyn 16,42-43 Wózkownia 7,18-44 Brudownik 20,34-45 WC 1,63-46 Przedsionek - 4,31 47 WC 3,20-48 Przedsionek - 4,76 49 Śluza - 5,94 50 WC personelu 4,79-51 Pokój socjalny 20,22-52 Łazienka 3,20-53 Pokój zabiegów pielęgnacyjnych 17,35-54 Punkt pielęgniarski 6,94-55 Sala zabiegowa 42,47-56 Pokój przygotowania lekarzy 5,66-57 Pobyt dzienny 26,14-58 Pokój 2- łóżkowy 21,00-59 Łazienka 3,11-60 Pokój 2- łóżkowy 21,00-61 Łazienka 3,11-62 Pokój- 2 łóżkowy 21,00-63 Łazienka 3,11-64 Pokój 2- łóżkowy 21,00-65 Łazienka 3,11-66 Pokój 2- łóżkowy 18,54-67 Łazienka 3,60-862,85 210,72 Razem: 1073, Dane techniczne wybranych, modernizowanych pomieszczeń szpitala. Dane techniczne Symbol Wartość Powierzchnia netto P n 862,85 Powierzchnia ruchu P r 210,72 Powierzchnia konstrukcji P k 47,24 Powierzchnia całkowita P c 1120,81 Kubatura netto V n 3220,71 Kubatura brutto V b 3362,43 Wysokość kondygnacji H 3,0 9.3 Wskaźniki powierzchniowo-kubaturowe. Powierzchnia całkowita do powierzchni netto: Pc 1120,81 1,30 Pn 862,85 Powierzchnia ruchu do powierzchni netto: 10 S t r o n a

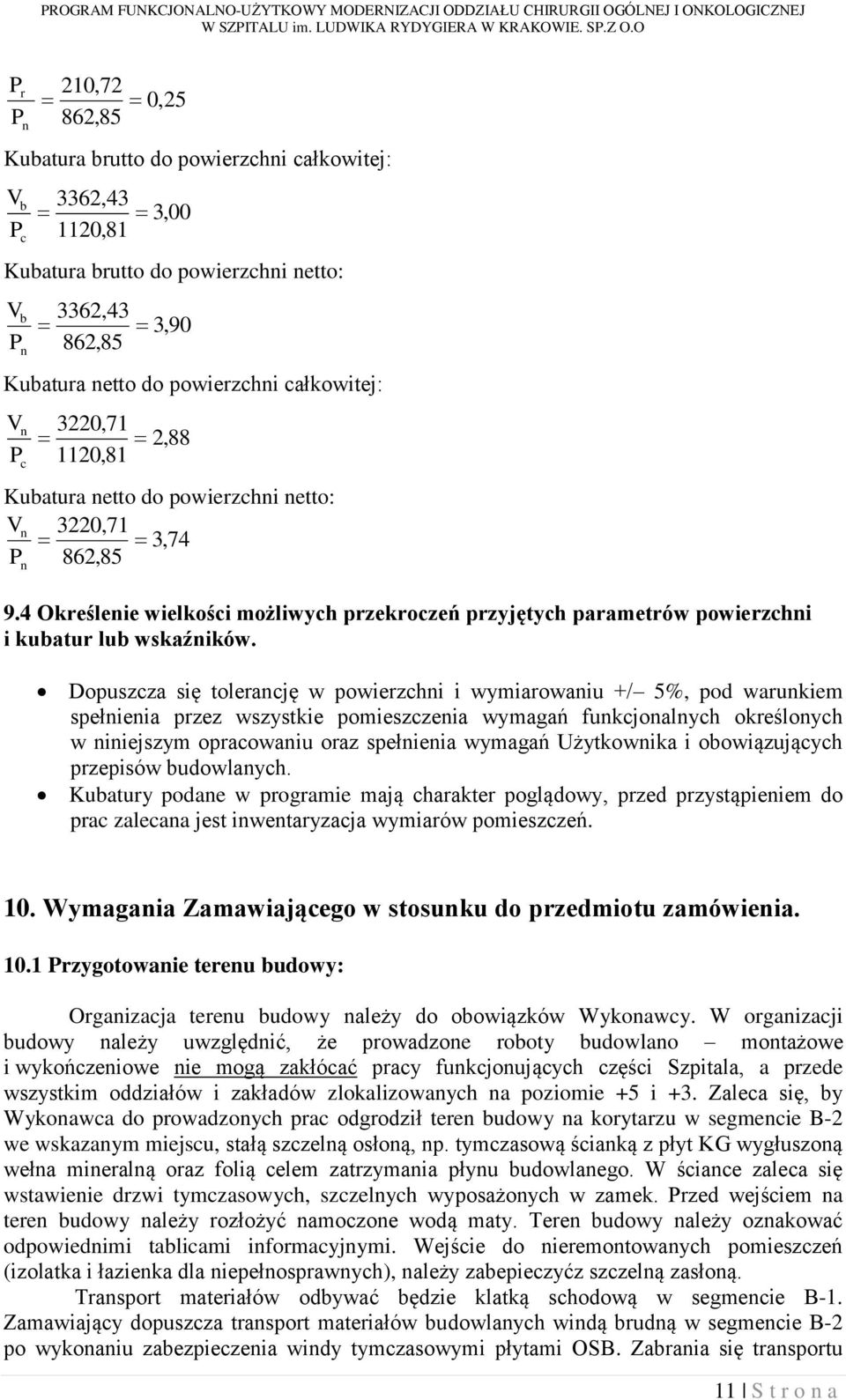

11 Pr P n 210,72 862,85 0,25 Kubatura brutto do powierzchni całkowitej: V b P c 3362, ,81 3,00 Kubatura brutto do powierzchni netto: V P b n 3362,43 862,85 3,90 Kubatura netto do powierzchni całkowitej: V P n c 3220, ,81 2,88 Kubatura netto do powierzchni netto: Vn 3220,71 3,74 P 862,85 n 9.4 Określenie wielkości możliwych przekroczeń przyjętych parametrów powierzchni i kubatur lub wskaźników. Dopuszcza się tolerancję w powierzchni i wymiarowaniu +/ 5%, pod warunkiem spełnienia przez wszystkie pomieszczenia wymagań funkcjonalnych określonych w niniejszym opracowaniu oraz spełnienia wymagań Użytkownika i obowiązujących przepisów budowlanych. Kubatury podane w programie mają charakter poglądowy, przed przystąpieniem do prac zalecana jest inwentaryzacja wymiarów pomieszczeń. 10. Wymagania Zamawiającego w stosunku do przedmiotu zamówienia Przygotowanie terenu budowy: Organizacja terenu budowy należy do obowiązków Wykonawcy. W organizacji budowy należy uwzględnić, że prowadzone roboty budowlano montażowe i wykończeniowe nie mogą zakłócać pracy funkcjonujących części Szpitala, a przede wszystkim oddziałów i zakładów zlokalizowanych na poziomie +5 i +3. Zaleca się, by Wykonawca do prowadzonych prac odgrodził teren budowy na korytarzu w segmencie B-2 we wskazanym miejscu, stałą szczelną osłoną, np. tymczasową ścianką z płyt KG wygłuszoną wełna mineralną oraz folią celem zatrzymania płynu budowlanego. W ściance zaleca się wstawienie drzwi tymczasowych, szczelnych wyposażonych w zamek. Przed wejściem na teren budowy należy rozłożyć namoczone wodą maty. Teren budowy należy oznakować odpowiednimi tablicami informacyjnymi. Wejście do nieremontowanych pomieszczeń (izolatka i łazienka dla niepełnosprawnych), należy zabepieczyćz szczelną zasłoną. Transport materiałów odbywać będzie klatką schodową w segmencie B-1. Zamawiający dopuszcza transport materiałów budowlanych windą brudną w segmencie B-2 po wykonaniu zabezpieczenia windy tymczasowymi płytami OSB. Zabrania się transportu 11 S t r o n a

12 ciężkich materiałów budowlanych mogących uszkodzić windę. Wykonawca ponosi wszelką odpowiedzialność za zniszczenia spowodowane swoją działalnością. Zamawiający dopuszcza wywózkę gruzu i zużytych materiałów do kontenera na odpady budowlane, zorganizowanego przez Wykonawcę i na jego koszt.zamawiajacy nie zezwala aby transport gruzu odbywał się poprzez klatki schodowe oraz windy. Kontener należy ustawić tylko i wyłącznie w miejscu wskazanym przez Zamawiającego. Uszkodzony trawnik w miejscu odbioru gruzu oraz pozostałych materiałów, należy odtworzyć. Transport materiałów na teren budowy należy realizować w godzinach popołudniowych (ok ) tak, by nie utrudniać funkcjonowania pozostałej części Szpitala. Odpady powinny być przechowywane w odpowiednich pojemnikach dostarczonych przez Wykonawcę. Ich wywozem i utylizacją będą zajmować się wyspecjalizowane w tym zakresie firmy, posiadające odpowiednie uprawnienia, na koszt Wykonawcy. W procesie realizacji należy dążyć do minimalizacji ilości odpadów, a także do ograniczania ilości zanieczyszczeń emitowanych do atmosfery. Kierownictwo robót dążyć powinno również do minimalizowania hałasu uciążliwego dla realizatorów i otoczenia. Wykonawca zapewni ilość niezbędnych kontenerów w/g. aktualnych potrzeb oraz w/g. przewidzianego zatrudnienia na budowie. Kontener należy niezwłocznie usunąć poza teren Szpitala w przypadku jego całkowitego zapełnienia. Zabrania się pozostawiania odpadów budowlanych poza kontenerem lub w jego pobliżu. Zabrania się składowania odpadów i materiałów budowlanych na ciągach komunikacyjnych i klatkach schodowych. Wykonawca przygotuje zaplecze budowy. Zaplecze budowy należy organizować z uwzględnieniem wytycznych zawartych w obowiązujących przepisach i użytkować zgodnie z przepisami BHP i ppoż. Do zaplecza należy podłączyć energię elektryczną oraz wodę - instalacje opomiarować i zgłosić do Zamawiającego. Wykonawca ponosi wszelką odpowiedzialność za zabezpieczenie sprzętu oraz materiału przed kradzieżami. Roboty należy wykonywać zgodnie z wymaganiami BHP i ppoż. Strefy niebezpieczne na budowie powinny być odpowiednio wyznaczone i oznakowane zgodnie z obowiązującymi przepisami. Pracownicy muszą zostać wyposażeni w sprzęt ochrony osobistej, odzież, kamizelki ochronne z widocznym logiem Wykonawcy, obuwie robocze oraz odzież ochronną zgodnie z wymaganiami Polskich Norm w tym zakresie. Do realizacji robót stosować należy materiały i wyroby zgodnie z zatwierdzoną dokumentacją techniczną, dopuszczone do stosowania w budownictwie, w tym w obiektach służby zdrowia, posiadające wymagane dokumenty jakościowe. Teren budowy obejmujący modernizację pomieszczeń szpitala wymaga wykonania następujących prac przygotowawczych: wydzielenie terenu budowy oraz terenów składania materiałów budowlanych w uzgodnieniu z Zamawiającym; oznakowanie terenu i wykonanie prac zabezpieczających; zapewnienie organizacji transportu materiałów budowlanych i dojazdu do realizowanego budynku w sposób bezszkodowy dla obiektu Szpitala; zabezpieczenie okien, układów wentylacji przez zabrudzeniem oraz uszkodzeniem; Wykonawca na czas prowadzenia robót zapewni ochronę mienia na przejętym terenie budowy. Wykonawca po zakończeniu robót usunie poza teren budowy wszelkie maszyny, urządzenia, materiały i kontenery, a także tymczasowe zaplecze oraz pozostawi terenu budowy oraz tereny przyległe w stanie uporządkowanym. Wykonawca zapewni ochronę mienia znajdującego się na terenie budowy w terminie od daty przejęcia terenu budowy do daty przekazania obiektu do użytkowania. 12 S t r o n a

13 10.2 Ogólny zakres prac budowlano- instalacyjnych: Zakres prac budowlano-instalacyjnych obejmować będzie: - rozebranie starych okładzin ściennych i podłogowych; - demontaże stolarki drzwiowej drewnianej wraz z futrynami; - demontaż ścianek aluminiowych; - demontaż starego sufitu podwieszanego aluminiowego; - demontaż starych instalacji: elektrycznej, wod-kan, c.o, gazów medycznych; - demontaż zbędnych kanałów wentylacyjnych, wraz z szczelnym zaślepieniem czynnych odcinków; - demontaż paneli gazów medycznych; - odnowienie stolarki drzwiowej wejściowej na oddział, na holl windowy, klatkę K3, do śluzy 5/90; - odnowienie stolarki aluminiowej rozwieralnej i rozsuwanej; - odnowienie okna na końcu koryatrza; - rozebranie ścian działowych ceglanych; - rozebranie ścian działowych z płyt KG; - wykonanie fototapety; - skucie starej wylewki cementowej; - wykonanie nowej wylewki wraz z samopoziomem; - wykonanie nowych ścian działowych ceglanych oraz z płyt KG; - wykonanie izolacji przeciwwodnej - wykonanie niezbędnych instalacji wod./kan.; - wykonanie niezbędnych instalacji c.o.; - wykonanie instalacji gazów medycznych jako punkty podtynkowe; - wykonanie nowej instalacji elektrycznej, - wykonanie instalacji komputerowej, telefonicznej, teletechnicznej. - wykonanie niezbędnej instalacji p. poż. DSO + SAP - wykonanie instalacji przyzywowej; - wykonanie instalacji kontroli dostępu; - wykonanie niezbędnych instalacji wentylacji mechanicznej i klimatyzacji; - wykonanie instalacji oddymiania dróg ewakuacyjnych; - wykonanie nowych okładzin ściennych (płytki ceramiczne, farba lateksowa); - wykonanie nowych okładzin podłogowych (gress, wykładziny PCV); - wykonanie sufitów podwieszanych kasetonowych i pełnych z płyt kartonowo-gipsowych, - montaż stolarki drzwiowej drewnianej; - podpięcie nowych przyborów sanitarnych; - montaż grzejników w nowych pomieszczeniach; - próby, testy, rozruchy; - prace porządkowe; 13 S t r o n a

14 Nr pom. 1a Tabelaryczne zestawienie wymagań minimalnych, technologiczno- materiałowych do wykonania przedmiotu zamówienia. Nazwa pom. Wykończenie wnętrz Zestawienie wyposażenia i urządzeń Instalacje Uwagi Korytarz Farba bezrozpuszczalnikowa lateksowa zmywalna, bezzapachowa o wysokiej sile krycia 1 klasy. Sufit podwieszany systemowy kasetonowy o wymiarach 600x600mm bez perforacji gładki, ze szczelnymi klipsami dociskowymi, z powłoką nieprzyciągającą kurz na konstrukcji niewidocznej z klipsami dociskowymi, szczelny, z kasetonami gładkimi, do stosowania w służbie zdrowia. Na ścianach zamontować poręcze systemowe z akrylu na wewnętrznej konstrukcji aluminiowej. Oprawa stropowa EVG 4x18 W (ilość lamp zgodna z normą oświetlenia) Oprawa oświetlenia nocnego Oprawa oświetlenia kierunkowego Oprawa oświetlenia ewakuacyjnego Gniazda wtykowe 230V porządkowe Gniazda 230V RTG Instalacja kontroli dostępu Domofon szt.7 szt.4 szt.7 szt.5 szt.5 Instalacja teletechniczna; Fragment instalacji oddymiania poziomych dróg ewakuacyjnych; Wszystkie drzwi szachtowe podlegają wymianie na nowe zgodnie z obowiązującymi przepisami p.poż. Drzwi do śluzy izolatki należy dostosować pod względem stylistycznym i kolorystycznym. Nad dzwiami do izolatki zamontować napis świetlny pt. Izolatka. Okno na końcu korytarza poddać renowacji (wyregulować, wyczyścić i odmalować). 1b Korytarz Odbojnice i taśmy ochronne z żywicy akrylowinylowej. Oprawa stropowa EVG 4x18 W (ilość lamp zgodna z normą oświetlenia) Oprawa oświetlenia nocnego Oprawa oświetlenia kierunkowego Oprawa oświetlenia ewakuacyjnego szt.3 szt.4 Instalacja teletechniczna; Instalacja p.poż. i DSO.; Wszystkie drzwi szachtowe podlegają wymianie na nowe zgodnie z obowiązującymi przepisami p.poż. 14 S t r o n a

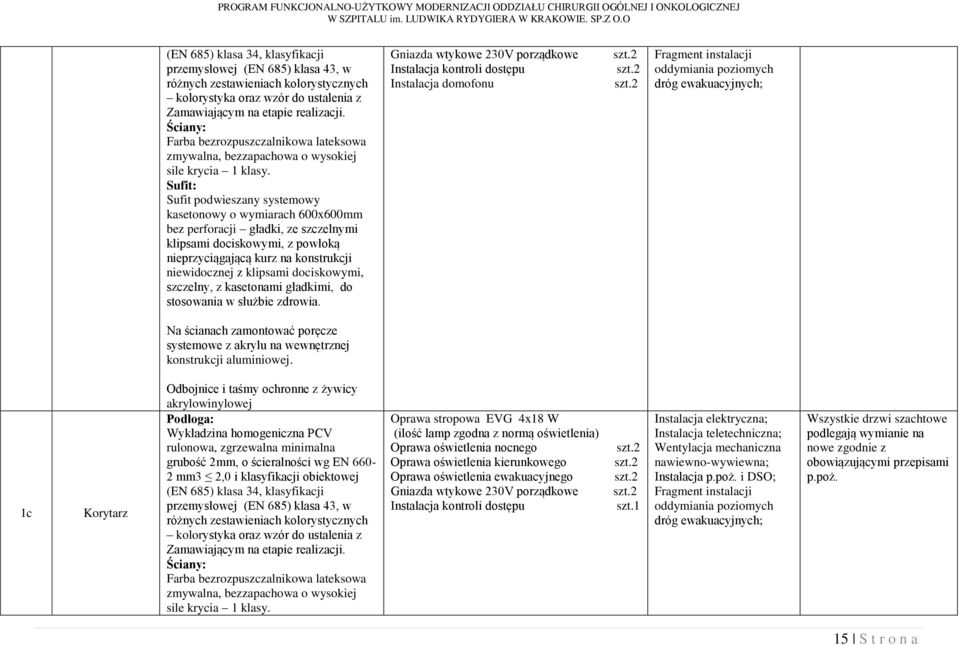

15 Farba bezrozpuszczalnikowa lateksowa zmywalna, bezzapachowa o wysokiej sile krycia 1 klasy. Sufit podwieszany systemowy kasetonowy o wymiarach 600x600mm bez perforacji gładki, ze szczelnymi klipsami dociskowymi, z powłoką nieprzyciągającą kurz na konstrukcji niewidocznej z klipsami dociskowymi, szczelny, z kasetonami gładkimi, do stosowania w służbie zdrowia. Gniazda wtykowe 230V porządkowe Instalacja kontroli dostępu Instalacja domofonu Fragment instalacji oddymiania poziomych dróg ewakuacyjnych; Na ścianach zamontować poręcze systemowe z akrylu na wewnętrznej konstrukcji aluminiowej. 1c Korytarz Odbojnice i taśmy ochronne z żywicy akrylowinylowej Farba bezrozpuszczalnikowa lateksowa zmywalna, bezzapachowa o wysokiej sile krycia 1 klasy. Oprawa stropowa EVG 4x18 W (ilość lamp zgodna z normą oświetlenia) Oprawa oświetlenia nocnego Oprawa oświetlenia kierunkowego Oprawa oświetlenia ewakuacyjnego Gniazda wtykowe 230V porządkowe Instalacja kontroli dostępu Instalacja teletechniczna; Fragment instalacji oddymiania poziomych dróg ewakuacyjnych; Wszystkie drzwi szachtowe podlegają wymianie na nowe zgodnie z obowiązującymi przepisami p.poż. 15 S t r o n a

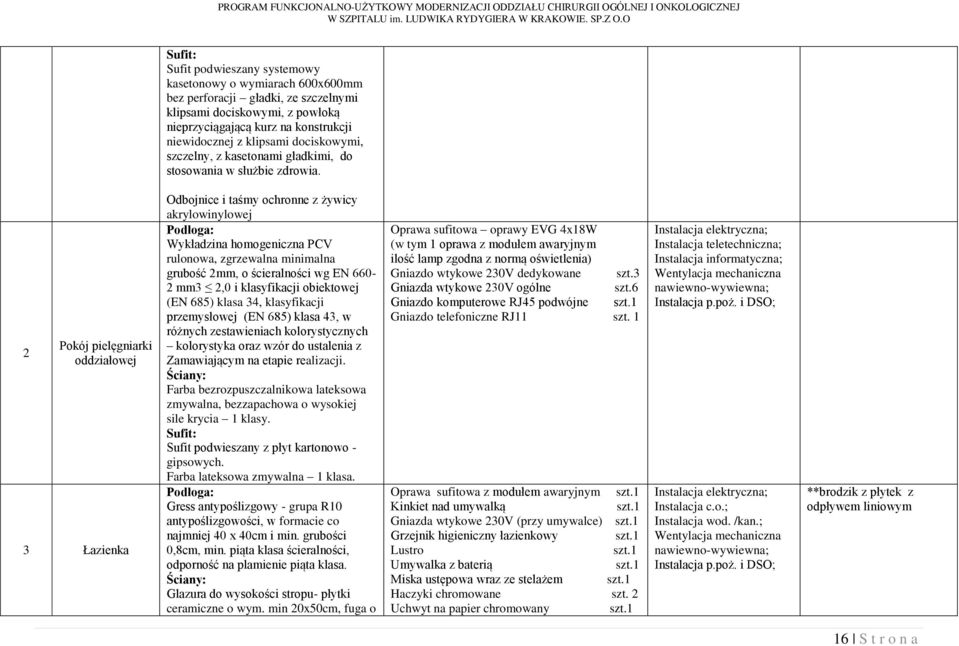

16 Sufit podwieszany systemowy kasetonowy o wymiarach 600x600mm bez perforacji gładki, ze szczelnymi klipsami dociskowymi, z powłoką nieprzyciągającą kurz na konstrukcji niewidocznej z klipsami dociskowymi, szczelny, z kasetonami gładkimi, do stosowania w służbie zdrowia. 2 Pokój pielęgniarki oddziałowej 3 Łazienka Odbojnice i taśmy ochronne z żywicy akrylowinylowej Farba bezrozpuszczalnikowa lateksowa zmywalna, bezzapachowa o wysokiej sile krycia 1 klasy. Sufit podwieszany z płyt kartonowo - gipsowych. Gress antypoślizgowy - grupa R10 antypoślizgowości, w formacie co najmniej 40 x 40cm i min. grubości 0,8cm, min. piąta klasa ścieralności, odporność na plamienie piąta klasa. Glazura do wysokości stropu- płytki ceramiczne o wym. min 20x50cm, fuga o Oprawa sufitowa oprawy EVG 4x18W (w tym 1 oprawa z modułem awaryjnym ilość lamp zgodna z normą oświetlenia) Gniazdo wtykowe 230V dedykowane szt.3 Gniazda wtykowe 230V ogólne szt.6 Gniazdo komputerowe RJ45 podwójne Gniazdo telefoniczne RJ11 szt. 1 Oprawa sufitowa z modułem awaryjnym Kinkiet nad umywalką Gniazda wtykowe 230V (przy umywalce) Grzejnik higieniczny łazienkowy Lustro Umywalka z baterią Miska ustępowa wraz ze stelażem Haczyki chromowane szt. 2 Uchwyt na papier chromowany Instalacja teletechniczna; Instalacja informatyczna; Instalacja c.o.; Instalacja wod. /kan.; **brodzik z płytek z odpływem liniowym 16 S t r o n a

17 4 Lekarz dyżurny I 5 Łazienka 6 Sala seminaryjna szerokości nie większej niż 2,0mm. Sufit podwieszany z płyt kartonowo gipsowych, wodoodpornych. Farba bezrozpuszczalnikowa lateksowa zmywalna, bezzapachowa o wysokiej sile krycia 1 klasy. Sufit podwieszany z płyt kartonowo - gipsowych. Gress antypoślizgowy - grupa R10 antypoślizgowości, w formacie co najmniej 40 x 40cm i min. grubości 0,8cm, min. piąta klasa ścieralności, odporność na plamienie piąta klasa. Glazura do wysokości stropu- płytki ceramiczne o wym. min 20x50cm, fuga o szerokości nie większej niż 2,0mm. Sufit podwieszany z płyt kartonowo gipsowych, wodoodpornych. Bateria prysznicowa + słuchawka wraz z uchwytem** kpl.1 Oprawa sufitowa oprawy EVG 4x18W (w tym 1 oprawa z modułem awaryjnym ilość lamp zgodna z normą oświetlenia) Gniazdo wtykowe 230V dedykowane szt.3 Gniazda wtykowe 230V ogólne szt.6 Gniazdo komputerowe RJ45 podwójne Gniazdo telefoniczne RJ11 szt. 1 Oprawa sufitowa z modułem awaryjnym Kinkiet nad umywalką Gniazda wtykowe 230V (przy umywalce) Grzejnik higieniczny łazienkowy Lustro Umywalka z baterią Miska ustępowa wraz ze stelażem Haczyki chromowane szt. 2 Uchwyt na papier chromowany Bateria prysznicowa + słuchawka wraz z uchwytem** kpl.1 Oprawa sufitowa EVG 4x18 (w tym dwie z modułem awaryjnym, Instalacja teletechniczna; Instalacja informatyczna; Instalacja c.o.; Instalacja wod. /kan.; Instalacja teletechniczna; **kabina prysznicowa 17 S t r o n a

18 7 Pokój ordynatora 8 Łazienka Farba bezrozpuszczalnikowa lateksowa zmywalna, bezzapachowa o wysokiej sile krycia 1 klasy. Sufit podwieszany z płyt kartonowo - gipsowych. Farba bezrozpuszczalnikowa lateksowa zmywalna, bezzapachowa o wysokiej sile krycia 1 klasy. Sufit podwieszany z płyt kartonowo - gipsowych. Gress antypoślizgowy - grupa R10 antypoślizgowości, w formacie co najmniej 40 x 40cm i min. grubości 0,8cm, min. piąta klasa ścieralności, ilość lamp zgodna z normą oświetlenia) Gniazdo wtykowe 230V ogólne Gniazdo wtykowe 230V dedykowane Gniazdo wtykowe 230V dla rzutnika ( w stropie) Gniazdo wtykowe 230V dla TV Gniazdo 230V pod monitor Wypust 230V pod sufitem do ekranu Wypust 230V pod klimatyzator Oprawa ewakuacyjna kierunkowa Klimatyzator typu split 5kW szt.6 szt.6 Oprawa sufitowa oprawy EVG 4x18W (w tym 1 oprawa z modułem awaryjnym ilość lamp zgodna z normą oświetlenia) Gniazdo wtykowe 230V dedykowane szt.3 Gniazda wtykowe 230V ogólne szt.6 Gniazdo komputerowe RJ45 podwójne Gniazdo telefoniczne RJ11 szt. 1 Klimatyzator typu split 5kW Wypust 230V pod klimatyzator Oprawa sufitowa z modułem awaryjnym Kinkiet nad umywalką Gniazda wtykowe 230V (przy umywalce) Grzejnik higieniczny łazienkowy Lustro Instalacja informatyczna; Instalacja wod. /kan.; Instalacja teletechniczna; Instalacja informatyczna; Instalacja c.o.; Instalacja wod. /kan.; ** brodzik z płytek z odpływem liniowym i kabina z szybą 18 S t r o n a

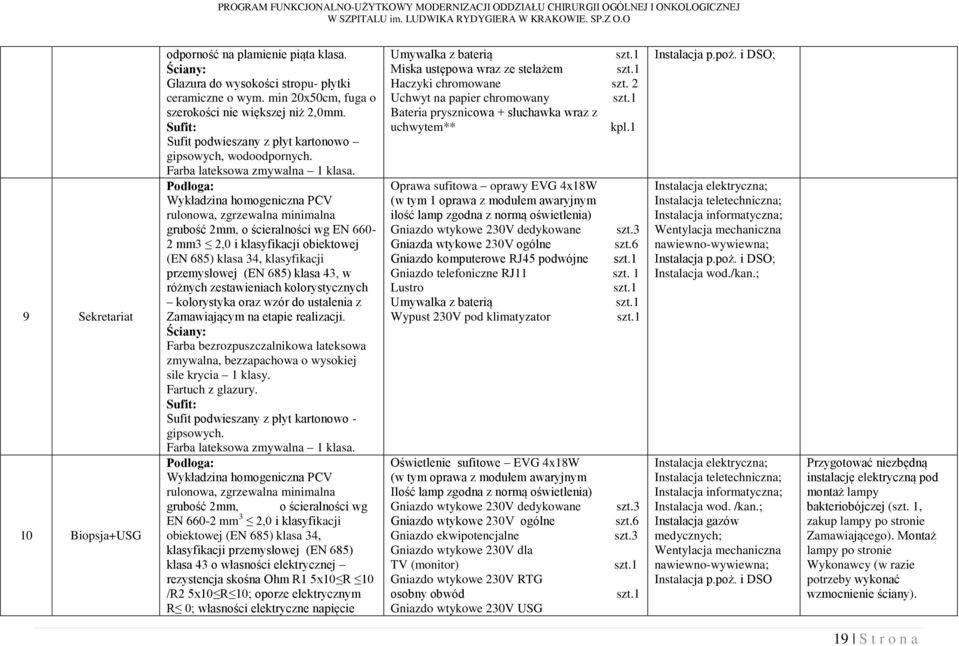

19 9 Sekretariat 10 Biopsja+USG odporność na plamienie piąta klasa. Glazura do wysokości stropu- płytki ceramiczne o wym. min 20x50cm, fuga o szerokości nie większej niż 2,0mm. Sufit podwieszany z płyt kartonowo gipsowych, wodoodpornych. Farba bezrozpuszczalnikowa lateksowa zmywalna, bezzapachowa o wysokiej sile krycia 1 klasy. Fartuch z glazury. Sufit podwieszany z płyt kartonowo - gipsowych. grubość 2mm, o ścieralności wg EN mm 3 2,0 i klasyfikacji obiektowej (EN 685) klasa 34, klasyfikacji przemysłowej (EN 685) klasa 43 o własności elektrycznej rezystencja skośna Ohm R1 5x10 R 10 /R2 5x10 R 10; oporze elektrycznym R 0; własności elektryczne napięcie Umywalka z baterią Miska ustępowa wraz ze stelażem Haczyki chromowane szt. 2 Uchwyt na papier chromowany Bateria prysznicowa + słuchawka wraz z uchwytem** kpl.1 Oprawa sufitowa oprawy EVG 4x18W (w tym 1 oprawa z modułem awaryjnym ilość lamp zgodna z normą oświetlenia) Gniazdo wtykowe 230V dedykowane szt.3 Gniazda wtykowe 230V ogólne szt.6 Gniazdo komputerowe RJ45 podwójne Gniazdo telefoniczne RJ11 szt. 1 Lustro Umywalka z baterią Wypust 230V pod klimatyzator Oświetlenie sufitowe EVG 4x18W (w tym oprawa z modułem awaryjnym Ilość lamp zgodna z normą oświetlenia) Gniazdo wtykowe 230V dedykowane Gniazdo wtykowe 230V ogólne Gniazdo ekwipotencjalne Gniazdo wtykowe 230V dla TV (monitor) Gniazdo wtykowe 230V RTG osobny obwód Gniazdo wtykowe 230V USG szt.3 szt.6 szt.3 Instalacja teletechniczna; Instalacja informatyczna; Instalacja wod./kan.; Instalacja teletechniczna; Instalacja informatyczna; Instalacja wod. /kan.; Instalacja gazów medycznych; Instalacja p.poż. i DSO Przygotować niezbędną instalację elektryczną pod montaż lampy bakteriobójczej (szt. 1, zakup lampy po stronie Zamawiającego). Montaż lampy po stronie Wykonawcy (w razie potrzeby wykonać wzmocnienie ściany). 19 S t r o n a

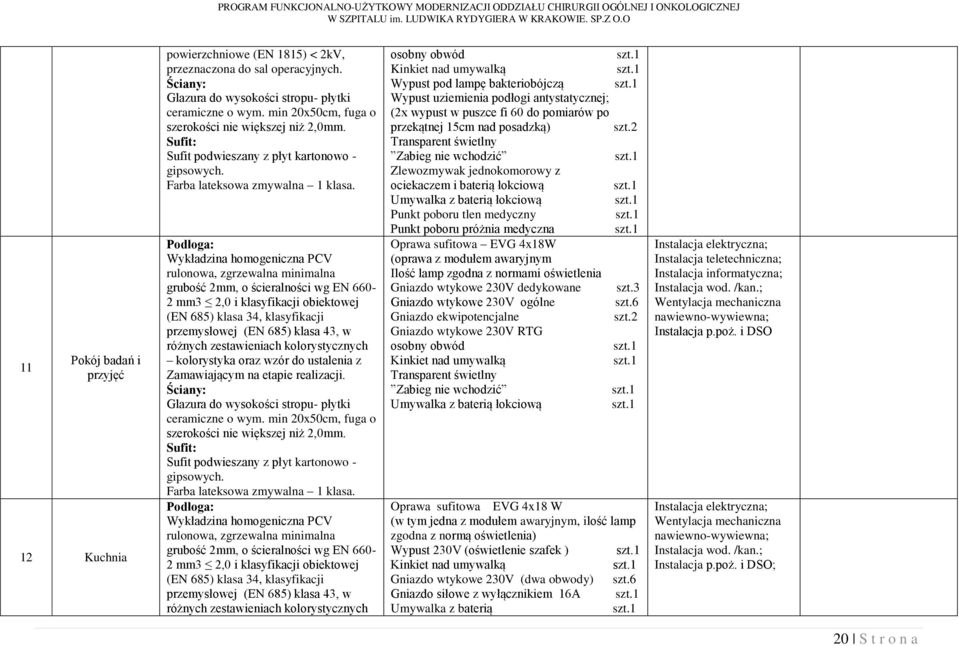

20 11 Pokój badań i przyjęć 12 Kuchnia powierzchniowe (EN 1815) < 2kV, przeznaczona do sal operacyjnych. Glazura do wysokości stropu- płytki ceramiczne o wym. min 20x50cm, fuga o szerokości nie większej niż 2,0mm. Sufit podwieszany z płyt kartonowo - gipsowych. Glazura do wysokości stropu- płytki ceramiczne o wym. min 20x50cm, fuga o szerokości nie większej niż 2,0mm. Sufit podwieszany z płyt kartonowo - gipsowych. osobny obwód Kinkiet nad umywalką Wypust pod lampę bakteriobójczą Wypust uziemienia podłogi antystatycznej; (2x wypust w puszce fi 60 do pomiarów po przekątnej 15cm nad posadzką) Transparent świetlny Zabieg nie wchodzić Zlewozmywak jednokomorowy z ociekaczem i baterią łokciową Umywalka z baterią łokciową Punkt poboru tlen medyczny Punkt poboru próżnia medyczna Oprawa sufitowa EVG 4x18W (oprawa z modułem awaryjnym Ilość lamp zgodna z normami oświetlenia Gniazdo wtykowe 230V dedykowane szt.3 Gniazdo wtykowe 230V ogólne szt.6 Gniazdo ekwipotencjalne Gniazdo wtykowe 230V RTG osobny obwód Kinkiet nad umywalką Transparent świetlny Zabieg nie wchodzić Umywalka z baterią łokciową Oprawa sufitowa EVG 4x18 W (w tym jedna z modułem awaryjnym, ilość lamp zgodna z normą oświetlenia) Wypust 230V (oświetlenie szafek ) Kinkiet nad umywalką Gniazdo wtykowe 230V (dwa obwody) szt.6 Gniazdo siłowe z wyłącznikiem 16A Umywalka z baterią Instalacja teletechniczna; Instalacja informatyczna; Instalacja wod. /kan.; Instalacja p.poż. i DSO Instalacja wod. /kan.; 20 S t r o n a

21 13 Magazyn płynów infuzyjnych 14 Korytarz Glazura do wysokości stropu- płytki ceramiczne o wym. min 20x50cm, fuga o szerokości nie większej niż 2,0mm. Sufit podwieszany z płyt kartonowo - gipsowych. Glazura do wysokości stropu- płytki ceramiczne o wym. min 20x50cm, fuga o szerokości nie większej niż 2,0mm. Sufit podwieszany z płyt kartonowo - gipsowych. Zlewozmywak jednokomorowy z ociekaczem i baterią; Oprawa sufitowa EVG 4x18W (oprawa z modułem awaryjnym, ilość lamp zgodna z normami oświetlenia) Gniazdo wtykowe 230V ogólne Oprawa stropowa EVG 4x18 W (ilość lamp zgodna z normą oświetlenia) Instalacja p.poż. i DSO 21 S t r o n a

22 15 Lekarz dyżurny II 16 Łazienka Farba bezrozpuszczalnikowa lateksowa zmywalna, bezzapachowa o wysokiej sile krycia 1 klasy. Sufit podwieszany systemowy kasetonowy o wymiarach 600x600mm bez perforacji gładki, ze szczelnymi klipsami dociskowymi, z powłoką nieprzyciągającą kurz na konstrukcji niewidocznej z klipsami dociskowymi, szczelny, z kasetonami gładkimi, do stosowania w służbie zdrowia. Farba bezrozpuszczalnikowa lateksowa zmywalna, bezzapachowa o wysokiej sile krycia 1 klasy. Sufit podwieszany z płyt kartonowo - gipsowych. Gress antypoślizgowy - grupa R10 antypoślizgowości, w formacie co najmniej 40 x 40cm i min. grubości 0,8cm, min. piąta klasa ścieralności, odporność na plamienie piąta klasa. Glazura do wysokości stropu- płytki ceramiczne o wym. min 20x50cm, fuga o Oprawa sufitowa oprawy EVG 4x18W (w tym 1 oprawa z modułem awaryjnym ilość lamp zgodna z normą oświetlenia) Gniazdo wtykowe 230V dedykowane szt.3 Gniazda wtykowe 230V ogólne szt.6 Gniazdo komputerowe RJ45 podwójne Gniazdo telefoniczne RJ11 szt. 1 Klimatyzator typu split 5kW Wypust 230V pod klimatyzator Instalacja kontroli dostępu Oprawa sufitowa z modułem awaryjnym Kinkiet nad umywalką Gniazda wtykowe 230V (przy umywalce) Grzejnik higieniczny łazienkowy Lustro Umywalka z baterią Miska ustępowa wraz ze stelażem Haczyki chromowane szt. 2 Uchwyt na papier chromowany Instalacja teletechniczna; Instalacja informatyczna; Instalacja c.o.; Instalacja wod. /kan.; ** kabina prysznicowa 22 S t r o n a

23 17 Pokój lekarzy 18 Łazienka 19 Aneks kuchenny szerokości nie większej niż 2,0mm. Sufit podwieszany z płyt kartonowo gipsowych, wodoodpornych. Farba bezrozpuszczalnikowa lateksowa zmywalna, bezzapachowa o wysokiej sile krycia 1 klasy. Sufit podwieszany z płyt kartonowo - gipsowych. Gress antypoślizgowy - grupa R10 antypoślizgowości, w formacie co najmniej 40 x 40cm i min. grubości 0,8cm, min. piąta klasa ścieralności, odporność na plamienie piąta klasa. Glazura do wysokości stropu- płytki ceramiczne o wym. min 20x50cm, fuga o szerokości nie większej niż 2,0mm. Sufit podwieszany z płyt kartonowo gipsowych, wodoodpornych. Bateria prysznicowa + słuchawka wraz z uchwytem** kpl.1 Opraw sufitowa EVG 4x18 (w tym dwie z modułem awaryjnym, ilość opraw zgodna z normami oświetlenia) Gniazdo wtykowe 230V dedykowane (6x2) 6 Gniazdo komuperowe RJ45(podwójne) szt.6 Gniazdo telefoniczne RJ11 szt.3 Gniazdo wtykowe 230V ogólne szt.6 Gniazdo 230V TV Gniazdo antenowe TV Wypust 230V pod klimatyzator Oprawa sufitowa z modułem awaryjnym Kinkiet nad umywalką Gniazda wtykowe 230V (przy umywalce) Grzejnik higieniczny łazienkowy Lustro Umywalka z baterią Miska ustępowa wraz ze stelażem Haczyki chromowane szt. 2 Uchwyt na papier chromowany Bateria prysznicowa + słuchawka wraz z uchwytem** kpl.1 Oprawa sufitowa EVG 4x18 W (w tym jedna z modułem awaryjnym, ilość lamp Instalacja teletechniczna; Instalacja c.o.; Instalacja wod. /kan.; ** kabina prysznicowa 23 S t r o n a

24 20 Pokój 2- łóżkowy 21 Łazienka Glazura do wysokości stropu- płytki ceramiczne o wym. min 20x50cm, fuga o szerokości nie większej niż 2,0mm. Sufit podwieszany z płyt kartonowo - gipsowych. Farba bezrozpuszczalnikowa lateksowa zmywalna, bezzapachowa o wysokiej sile krycia 1 klasy. Sufit podwieszany z płyt kartonowo - gipsowych. Gress antypoślizgowy - grupa R10 antypoślizgowości, w formacie co najmniej 40 x 40cm i min. grubości 0,8cm, min. piąta klasa ścieralności, zgodna z normą oświetlenia) Wypust 230V (oświetlenie szafek ) Gniazdo wtykowe 230V (dwa obwody) Zlewozmywak jednokomorowy z ociekaczem i baterią; Kontrola dostępu szt.6 Oświetlenie sufitowe oprawy EVG 4x18W (w tym 1 oprawa z modułem awaryjnym, ilość zgodna z normą oświetlenia) Kinkiet nad łóżkiem Oprawa oświetlenia nocnego Oprawa oświetlenia ewakuacyjnego Gniazdo wtykowe 230V ogólne (2x4) szt.8 Gniazdo wtykowe 230V porządkowe Gniazdo wtykowe 230V dla TV Gniazdo antenowe TV Gniazdo ekwipotencjalne Instalacja przyzywowa (manipulator nad łóżkami wraz z uchwytem ściennym) Lampka sygn. nad drzwiami (inst. przyzywowa) Punkt poboru tlen medyczny Punkt poboru próżnia medyczna Haczyki chromowane szt. 4 Oprawa sufitowa (z modułem awaryjnym); Kinkiet nad umywalką Gniazda wtykowe 230V (przy umywalce) Instalacja przyzywowa szt.3 Instalacja wod. /kan.; Instalacja teletechniczna; Instalacja przyzywowa; Instalacja gazów medycznych; Instalacja przyzywowa; Instalacja c.o.; Instalacja wod. /kan.; *brodzik wykonany z płytek z odpływem liniowym 24 S t r o n a

25 22 Pokój 2- łóżkowy 23 Łazienka odporność na plamienie piąta klasa. Glazura do wysokości stropu- płytki ceramiczne o wym. min 20x50cm, fuga o szerokości nie większej niż 2,0mm. Sufit podwieszany z płyt kartonowo gipsowych, wodoodpornych. Farba bezrozpuszczalnikowa lateksowa zmywalna, bezzapachowa o wysokiej sile krycia 1 klasy. Sufit podwieszany z płyt kartonowo - gipsowych. Gress antypoślizgowy - grupa R10 antypoślizgowości, w formacie co najmniej 40 x 40cm i min. grubości 0,8cm, min. piąta klasa ścieralności, odporność na plamienie piąta klasa. Glazura do wysokości stropu- płytki Grzejnik higieniczny łazienkowy Lustro Umywalka z baterią Bateria prysznicowa + słuchawka wraz z uchwytem * Miska ustępowa wraz ze stelażem Uchwyt dla niepełnosprawnych ze stali nierdzewnej przy misce ustępowej i prysznicu Siedzisko składane dla niepełnosprawnych montowany na stałe pod prysznicem Haczyki chromowane Uchwyt na papier chromowany Oświetlenie sufitowe oprawy EVG 4x18W (w tym 1 oprawa z modułem awaryjnym, ilość zgodna z normą oświetlenia) Kinkiet nad łóżkiem Oprawa oświetlenia nocnego Oprawa oświetlenia ewakuacyjnego Gniazdo wtykowe 230V ogólne (2x4) szt.8 Gniazdo wtykowe 230V porządkowe Gniazdo wtykowe 230V dla TV Gniazdo antenowe TV Gniazdo ekwipotencjalne Instalacja przyzywowa (manipulator nad łóżkami wraz z uchwytem ściennym) Lampka sygn. nad drzwiami (inst. przyzywowa) Punkt poboru tlen medyczny Punkt poboru próżnia medyczna Haczyki chromowane szt. 4 Oprawa sufitowa (z modułem awaryjnym); Kinkiet nad umywalką Gniazda wtykowe 230V (przy umywalce) Instalacja przyzywowa szt.3 Grzejnik higieniczny łazienkowy Lustro Umywalka z baterią Instalacja teletechniczna; Instalacja przyzywowa; Instalacja gazów medycznych; Instalacja przyzywowa; Instalacja c.o.; Instalacja wod. /kan.; *brodzik wykonany z płytek z odpływem liniowym 25 S t r o n a

26 24 Pokój 2- łóżkowy 25 Łazienka ceramiczne o wym. min 20x50cm, fuga o szerokości nie większej niż 2,0mm. Sufit podwieszany z płyt kartonowo gipsowych, wodoodpornych. Farba bezrozpuszczalnikowa lateksowa zmywalna, bezzapachowa o wysokiej sile krycia 1 klasy. Sufit podwieszany z płyt kartonowo - gipsowych. Gress antypoślizgowy - grupa R10 antypoślizgowości, w formacie co najmniej 40 x 40cm i min. grubości 0,8cm, min. piąta klasa ścieralności, odporność na plamienie piąta klasa. Glazura do wysokości stropu- płytki ceramiczne o wym. min 20x50cm, fuga o Bateria prysznicowa + słuchawka wraz z uchwytem * Miska ustępowa wraz ze stelażem Uchwyt dla niepełnosprawnych ze stali nierdzewnej przy misce ustępowej i prysznicu Siedzisko składane dla niepełnosprawnych montowany na stałe pod prysznicem Haczyki chromowane Uchwyt na papier chromowany Oświetlenie sufitowe oprawy EVG 4x18W (w tym 1 oprawa z modułem awaryjnym, ilość zgodna z normą oświetlenia) Kinkiet nad łóżkiem Oprawa oświetlenia nocnego Oprawa oświetlenia ewakuacyjnego Gniazdo wtykowe 230V ogólne (2x4) szt.8 Gniazdo wtykowe 230V porządkowe Gniazdo wtykowe 230V dla TV Gniazdo antenowe TV Gniazdo ekwipotencjalne Instalacja przyzywowa (manipulator nad łóżkami wraz z uchwytem ściennym) Lampka sygn. nad drzwiami (inst. przyzywowa) Wypust uziemienia do szyny lekkiej i ciężkiej Punkt poboru tlen medyczny Punkt poboru próżnia medyczna Haczyki chromowane szt. 4 Oprawa sufitowa (z modułem awaryjnym); Kinkiet nad umywalką Gniazda wtykowe 230V (przy umywalce) Instalacja przyzywowa szt.3 Grzejnik higieniczny łazienkowy Lustro Umywalka z baterią Bateria prysznicowa + słuchawka wraz z Instalacja teletechniczna; Instalacja przyzywowa; Instalacja gazów medycznych; Instalacja przyzywowa; Instalacja c.o.; Instalacja wod. /kan.; Montaż szyny lekkiej i ciężkiej po stronie Wykonawcy (w razie potrzeby wzmocnić ścianę). Dostawa szyny lekkiej i ciężkiej po stronie Zamawijącego. *brodzik wykonany z płytek z odpływem liniowym 26 S t r o n a

27 26 Pokój 2- łóżkowy 27 Łazienka szerokości nie większej niż 2,0mm. Sufit podwieszany z płyt kartonowo gipsowych, wodoodpornych. Farba bezrozpuszczalnikowa lateksowa zmywalna, bezzapachowa o wysokiej sile krycia 1 klasy. Sufit podwieszany z płyt kartonowo - gipsowych. Gress antypoślizgowy - grupa R10 antypoślizgowości, w formacie co najmniej 40 x 40cm i min. grubości 0,8cm, min. piąta klasa ścieralności, odporność na plamienie piąta klasa. Glazura do wysokości stropu- płytki ceramiczne o wym. min 20x50cm, fuga o szerokości nie większej niż 2,0mm. uchwytem * Miska ustępowa wraz ze stelażem Uchwyt dla niepełnosprawnych ze stali nierdzewnej przy misce ustępowej i prysznicu Siedzisko składane dla niepełnosprawnych montowany na stałe pod prysznicem Haczyki chromowane Uchwyt na papier chromowany Oświetlenie sufitowe oprawy EVG 4x18W (w tym 1 oprawa z modułem awaryjnym, ilość zgodna z normą oświetlenia) Kinkiet nad łóżkiem Oprawa oświetlenia nocnego Oprawa oświetlenia ewakuacyjnego Gniazdo wtykowe 230V ogólne (2x4) szt.8 Gniazdo wtykowe 230V porządkowe Gniazdo wtykowe 230V dla TV Gniazdo antenowe TV Gniazdo ekwipotencjalne Instalacja przyzywowa (manipulator nad łóżkami wraz z uchwytem ściennym) Lampka sygn. nad drzwiami (inst. przyzywowa) Wypust uziemienia do szyny lekkiej i ciężkiej Punkt poboru tlen medyczny Punkt poboru próżnia medyczna Haczyki chromowane szt. 4 Oprawa sufitowa (z modułem awaryjnym); Kinkiet nad umywalką Gniazda wtykowe 230V (przy umywalce) Instalacja przyzywowa szt.3 Grzejnik higieniczny łazienkowy Lustro Umywalka z baterią Bateria prysznicowa + słuchawka wraz z uchwytem * Instalacja teletechniczna; Instalacja przyzywowa; Instalacja gazów medycznych; Instalacja przyzywowa; Instalacja c.o.; Instalacja wod. /kan.; Montaż szyny lekkiej i ciężkiej po stronie Wykonawcy (w razie potrzeby wzmocnić ścianę). Dostawa szyny lekkiej i ciężkiej po stronie Zamawijącego. *brodzik wykonany z płytek z odpływem liniowym 27 S t r o n a

28 28 Nadzór pooperacyjny Sufit podwieszany z płyt kartonowo gipsowych, wodoodpornych. grubość 2mm, o ścieralności wg EN mm 3 2,0 i klasyfikacji obiektowej (EN 685) klasa 34, klasyfikacji przemysłowej (EN 685) klasa 43 o własności elektrycznej rezystencja skośna Ohm R1 5x10 R 10 /R2 5x10 R 10; oporze elektrycznym R 0; własności elektryczne napięcie powierzchniowe (EN 1815) < 2kV, przeznaczona do sal operacyjnych. Farba o właściwościach antybakteryjnych i antygrzybicznych oraz odporności mikrobiologicznej, bezrozpuszczalnikowa, o dużej odporności mechanicznej, wysoka odporność na częsty kontakt ze środkami dezynfekcyjnymi, odporna na szorowanie- 1 klasy. Fartuch z glazury.* Miska ustępowa wraz ze stelażem Uchwyt dla niepełnosprawnych ze stali nierdzewnej przy misce ustępowej i prysznicu Siedzisko składane dla niepełnosprawnych montowany na stałe pod prysznicem Haczyki chromowane Uchwyt na papier chromowany Oprawa sufitowa EVG 4x18W (w tym dwie z modułem awaryjnym); Ilość lamp zgodna z normą oświetlenia Oświetlenie halogenowe nad ladą pielęgniarską Wypust do oświetlenia mebli 230V szt. 2 Kinkiety nad łóżkiem Gniazda wtykowe 230V (4x5); 0 Gniazdo 230V dedykowane przy ladzie pielęgniarskiej 2x2 szt.4 Gniazda ekwipotencjalne Gniazdo wtykowe 230V porządkowe Wypust uziemienia szyny lekkiej i ciężkiej Instalacja przyzywowa Lampka sygnalizacyjna nad drzwiami Kasownik wezwań 2x tlen med,1x sprężone pow.med, 1x próżnia kpl.2 Umywalka z baterią łokciową Instalacja teletechniczna; Instalacja przyzywowa; Instalacja gazów medycznych; Instalacja wod./kan.; *ściana na konstrukcji aluminiowej, przeszklona systemowa. Należy wykonać otwór w ścianie 160/201 wg. projektu konstrukcyjnego Montaż szyny lekkiej i ciężkiej po stronie Wykonawcy (w razie potrzeby wzmocnić ścianę). Dostawa szyny lekkiej i ciężkiej po stronie Zamawijącego. 29 Nadzór pooperacyjny Sufit podwieszany z płyt kartonowo - gipsowych. Oprawa sufitowa EVG 4x18W (w tym dwie z modułem awaryjnym); Ilość lamp zgodna z normą oświetlenia Instalacja teletechniczna; Instalacja przyzywowa; Montaż szyny lekkiej i ciężkiej po stronie Wykonawcy (w razie 28 S t r o n a

29 30 Pokój 2- łóżkowy grubość 2mm, o ścieralności wg EN mm 3 2,0 i klasyfikacji obiektowej (EN 685) klasa 34, klasyfikacji przemysłowej (EN 685) klasa 43 o własności elektrycznej rezystencja skośna Ohm R1 5x10 R 10 /R2 5x10 R 10; oporze elektrycznym R 0; własności elektryczne napięcie powierzchniowe (EN 1815) < 2kV, przeznaczona do sal operacyjnych. Farba o właściwościach antybakteryjnych i antygrzybicznych oraz odporności mikrobiologicznej, bezrozpuszczalnikowa, o dużej odporności mechanicznej, wysoka odporność na częsty kontakt ze środkami dezynfekcyjnymi, odporna na szorowanie- 1 klasy. Sufit podwieszany z płyt kartonowo - gipsowych. Farba bezrozpuszczalnikowa lateksowa zmywalna, bezzapachowa o wysokiej sile krycia 1 klasy. Sufit podwieszany z płyt kartonowo - Kinkiety nad łóżkiem Gniazda wtykowe 230V (4x5); Gniazda ekwipotencjalne Gniazdo wtykowe 230V porządkowe Wypust uziemienia szyny lekkiej i ciężkiej Instalacja przyzywowa Lampka sygnalizacyjna nad drzwiami Kasownik wezwań 2x tlen med,1x sprężone pow.med, 1x próżnia 0 kpl.2 Oświetlenie sufitowe oprawy EVG 4x18W (w tym 1 oprawa z modułem awaryjnym, ilość zgodna z normą oświetlenia) Kinkiet nad łóżkiem Oprawa oświetlenia nocnego Oprawa oświetlenia ewakuacyjnego Gniazdo wtykowe 230V ogólne (2x4) szt.8 Gniazdo wtykowe 230V porządkowe Gniazdo wtykowe 230V dla TV Gniazdo antenowe TV Gniazdo ekwipotencjalne Instalacja przyzywowa (manipulator nad łóżkami wraz z uchwytem ściennym) Lampka sygn. nad drzwiami (inst. przyzywowa) Punkt poboru tlen medyczny Instalacja gazów medycznych; Instalacja teletechniczna; Instalacja przyzywowa; Instalacja gazów medycznych; potrzeby wzmocnić ścianę). Dostawa szyny lekkiej i ciężkiej po stronie Zamawijącego. 29 S t r o n a
