1 PROJEKT ZAMIENNY DO PROJEKTU BUDOWLANEGO SALI SPORTOWEJ Z ZAPLECZEM PRZY SZKOLE PODSTAWOWEJ W BŁONIU Lokalizacja Błonie, gm. Tarnów Dz. Nr 366 Inwestor: Urząd Gminy Tarnów Tarnów ul. Krakowska 19 Autor projektu: mgr inŝ. arch. Dorota KrzyŜanowska Współpraca: mgr inŝ. Sławomir Burza LISTOPAD-GRUDZIEŃ 2007

2 Zespół projektowy dla tematu Projekt zamienny do projektu budowlanego sali sportowej wraz z zapleczem przy Szkole Podstawowej w Błoniu BranŜa Projektował Podpis projektanta Sprawdził Podpis sprawdzającego Architektura mgr inŝ. arch. Dorota KrzyŜanowska Nr uprawnień: BUA-NB 83/46/31/90 mgr inŝ. Sławomir Burza mgr inŝ. arch. Bogusław Tworzydło Nr uprawnień: UAN 83/46/75/85 Konstrukcje mgr inŝ. Robert Kapusta Nr uprawnień: PDK/0133/PWOK/04 mgr inŝ. Rafał Smoleń Nr uprawnień MAP/0176/POOK/05 inŝ. Władysław Magiera Nr uprawnień: GT-IV-63/98/7

3 Tarnów, listopad 2007 OŚWIADCZENIE Oświadczam, Ŝe projekt zamienny do projektu budowlanego sali sportowej wraz z zapleczem przy Szkole Podstawowej w Błoniu, został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Projektant Sprawdzający mgr inŝ. arch. Dorota KrzyŜanowska mgr inŝ. arch. Bogusław Tworzydło Nr uprawnień BUA-NB 83/46/31/90 Nr uprawnień UAN 83/46/75/85

4 Opracowanie zawiera: 1.0. Opis techniczny Rysunki projektowe Rzut parteru zmiany skala 1: Rzut parteru skala 1: Rzut więźby dachowej skala 1: Rzut dachu skala 1: Przekrój A-A skala 1: Przekrój B-B skala 1: Elewacja wschodnia i zachodnia skala 1: Elewacja północna i południowa skala 1: Zestawienie stolarki skala 1: Elewacja południowa i północna skala 1: Elewacja wschodnia i zachodnia - kolorystyka skala 1: Elewacja południowa i północna - kolorystyka skala 1:100

5 Opis techniczny 1.1. Podstawa opracowania. umowa z inwestorem Decyzja o Ustaleniu Lokalizacji Inwestycji Celu Publicznego znak GGR- 73/31/CP/273/04 z dnia r. mapa do celów projektowych w skali 1:500 projekt pierwotny zatwierdzony decyzją pozwolenia na budowę Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 75, poz. 690 z późniejszymi zmianami) 1.2. Przedmiot opracowania. Przedmiotem opracowania jest projekt zamienny do projektu budowlanego sali sportowej wraz z zapleczem przy Szkole Podstawowej w Błoniu branŝy architektonicznej i konstrukcyjnej. Zmiana dotyczy części skrzydła wschodniego z likwidacją istniejącej kuchni i sali komputerowej oraz dodatkowego wejścia do budynku umiejscowionego w ścianie północnej. Nastąpiła równieŝ częściowa zmiana funkcji pomieszczeń szatniowo-socjalnych z pozostawieniem ogólnie przyjętego w pierwszym opracowaniu załoŝenia funkcjonalnego Zakres opracowania. Zakres opracowania obejmuje projekt zamienny sali sportowej wraz z zapleczem. Na poszczególnych rysunkach (rzuty, przekroje, elewacje) pokazano sposób rozwiązania funkcjonalnego projektowanego obiektu oraz jego formę zewnętrzną, częściowo zmienioną w odniesieniu do projektu Lokalizacja. Zgodnie z Decyzją o Ustaleniu Lokalizacji Inwestycji Celu Publicznego projektowany budynek usytuowany będzie na działce szkolnej nr 366 w Błoniu Opis przyjętego rozwiązania architektonicznego. Projektowana sala sportowa została zlokalizowana po południowej stronie istniejącego budynku szkolnego dydaktycznego, z którym została połączona za pomocą przewiązki. W odniesieniu do projektu pierwotnego zmieniono wejście główne do sali sportowej poprzez przewiązkę, w której zlokalizowana jest szatnia szkolna. W zapleczu wzdłuŝ wydzielonego korytarza stanowiącego komunikację pomiędzy budynkiem szkolnym i salą sportową zaprojektowano dwa zespoły sanitarno-szatniowe dla dziewcząt i chłopców, pomieszczenie dla instruktora z łazienką, wc niepełnosprawnych i wc męŝczyzn, pomieszczenie gospodarcze, kotłownię z dostępem z przedsionka przy wyjściu awaryjnym, magazyn sprzętu dostępny bezpośrednio z sali sportowej. W projekcie zamiennym zlikwidowano kuchnię, salę komputerową oraz salę rehabilitacyjną, która została zaadoptowana na węzeł sanitarno-szatniowy dziewcząt. Przy projektowaniu sali sportowej połoŝono szczególny nacisk na funkcjonalne rozmieszczenie niezbędnych pomieszczeń, na bezkolizyjny układ komunikacji poziomej obiektu oraz dostosowanie sali do potrzeb szkoły przy liczbie 60 uczniów. Z sali istnieją dwa wyjścia umoŝliwiające szybką ewakuację.

6 Forma architektoniczna obiektu uległa nieznacznej zmianie w odniesieniu do projektu pierwotnego. Likwidacji uległo wschodnie skrzydło zaplecza sali. Nieznacznie zmieniono gabaryty wnętrza sali sportowej w celu uzyskania boiska wewnątrz o wymiarach 12x24m, a nie tak jak w pierwotnym projekcie w wymiarach osiowych Zestawienie powierzchni uŝytkowych. Nr pom. Nazwa pomieszczenia Powierzchnia [m 2 ] Posadzka PARTER 1.1 Przewiązka 52,69 Płytki gresowe 1.2 Korytarz 34,90 Płytki gresowe 1.3 Szatnia chłopców 11,80 PCW tarket 1.4 Umywalnia 9,37 Terakota 1.5 Wc niepełnosprawnych i dziewcząt 3,22 Terakota 1.6 Pomieszczenie porządkowe 1,58 Terakota 1.7 Wc chłopców 7,33 Terakota 1.8 Szatnia dziewcząt 9,45 PCW tarket 1.9 Umywalnia 7,75 Terakota 1.10 Przedsionek 5,40 Płytki gresowe 1.11 Kotłownia 12,42 Terakota 1.12 Magazyn sprzętu 18,56 PCW tarket 1.13 Sala gimnastyczna 295,35 Parkiet 1.14 Pokój instruktora 13,81 PCW tarket 1.15 Wc instruktora 7,10 Terakota RAZEM PARTER 490, Dane liczbowe budynku. Długość całkowita 30,89 m Szerokość całkowita 23,83 m Wysokość całkowita 10,91 m Powierzchnia zabudowy 580,30 m 2 Powierzchnia uŝytkowa 490,73 m 2 Kubatura budynku 41470,58 m Opis proponowanych rozwiązań technicznych Konstrukcja: ławy fundamentowe betonowe zbrojone stalą zgodnie z opracowaniem branŝowym - konstrukcje ściany fundamentowe betonowe wg projektu konstrukcyjnego słupy pod wiązary dachowe w rozstawie osiowym co 6,10m Ŝelbetowe wg projektu konstrukcyjnego wieńce pośrednie sali i wieńczące Ŝelbetowe zgodnie z opracowaniem branŝowym wypełnienie ścian zewnętrznych pustakami typu Max gr. 29,0cm ściany konstrukcyjne wewnętrzne z cegły pełnej gr. 25,0cm ściany działowe z cegły pełnej lub dziurawki gr. 12,0cm trzony wentylacyjne z cegły pełnej na zaprawie cementowej

7 stropy typu FERT 45 konstrukcja dachu nad salą sportową wiązary dachowe stalowe, krokwie stalowe zgodnie z opracowaniem konstrukcyjnym konstrukcja dachu nad zapleczem więźba dachowa drewniana o przekrojach elementów podanych na rysunkach nadproŝa nad oknami Ŝelbetowe Izolacje: Izolacja przeciwwilgociowa: izolacja pozioma przeciwwilgociowa ścian fundamentowych i posadzki przyziemia 2xpapa termozgrzewalna izolacja pionowa przeciwwilgociowa ścian fundamentowych 2xAbizol R+P izolacja wodoszczelna dachu blacha dachówkopodobna powlekana Izolacja cieplna: izolacja posadzki przyziemia styropian FS30 gr. 5,0cm izolacja wzdłuŝ ścian fundamentowych od wnętrza budynku styropian FS30 gr. 8,0cm izolacja ścian zewnętrznych styropian gr. 10,0cm izolacja sufitu podwieszonego sali sportowej wełna mineralna gr. 20,0cm Paroizolacja na stropie nad zapleczem i w sali sportowej pod ociepleniem folia paroszczelna PE, w sali sportowej nad ociepleniem folia paroprzepuszczalna Elementy wykończeniowe zewnętrzne: pokrycie dachu blacha dachówkopodobna powlekana stolarka okienna PCW,w sali sportowej okna aluminiowe drzwi zewnętrzne aluminiowe ocieplenie ścian zewnętrznych, nadproŝy, wieńców styropianem FS20 gr. 10,0cm tynk zewnętrzny na ociepleniu gr. 10,0cm akrylowy typu baranek o uziarnieniu 1,5 obróbki blacharskie dachu i kominów, parapety podokienne z blachy stalowej powlekanej cokół budynku z płytek klinkierowych lub gresowych podest wejściowy płytki mrozoodporne, antypoślizgowe podjazd dla niepełnosprawnych lastriko o chropowatej nawierzchni z krawęŝnikami wys. 10,0cm i balustrady na wys. 110cm z pochwytami na wys. 75 i 90cm wykonanymi z elementów stalowych Ø40mm malowanymi proszkowo na kolor pomarańczowy lub zgodny z istniejącymi balustradami przy obiekcie szkolnym wokół budynku opaska z kostki brukowej szer. 50cm ze spadkiem od budynku na podsypce piaskowej i podbudowie z klinca rynny i rury spustowe systemowe PCW o przekrojach podanych na rysunku rzutu dachu kominy nad dachem z cegły klinkierowej, na kominach czapki betonowe i kratki wentylacyjne ze stali nierdzewnej lub tynkowane tynkiem akrylowym

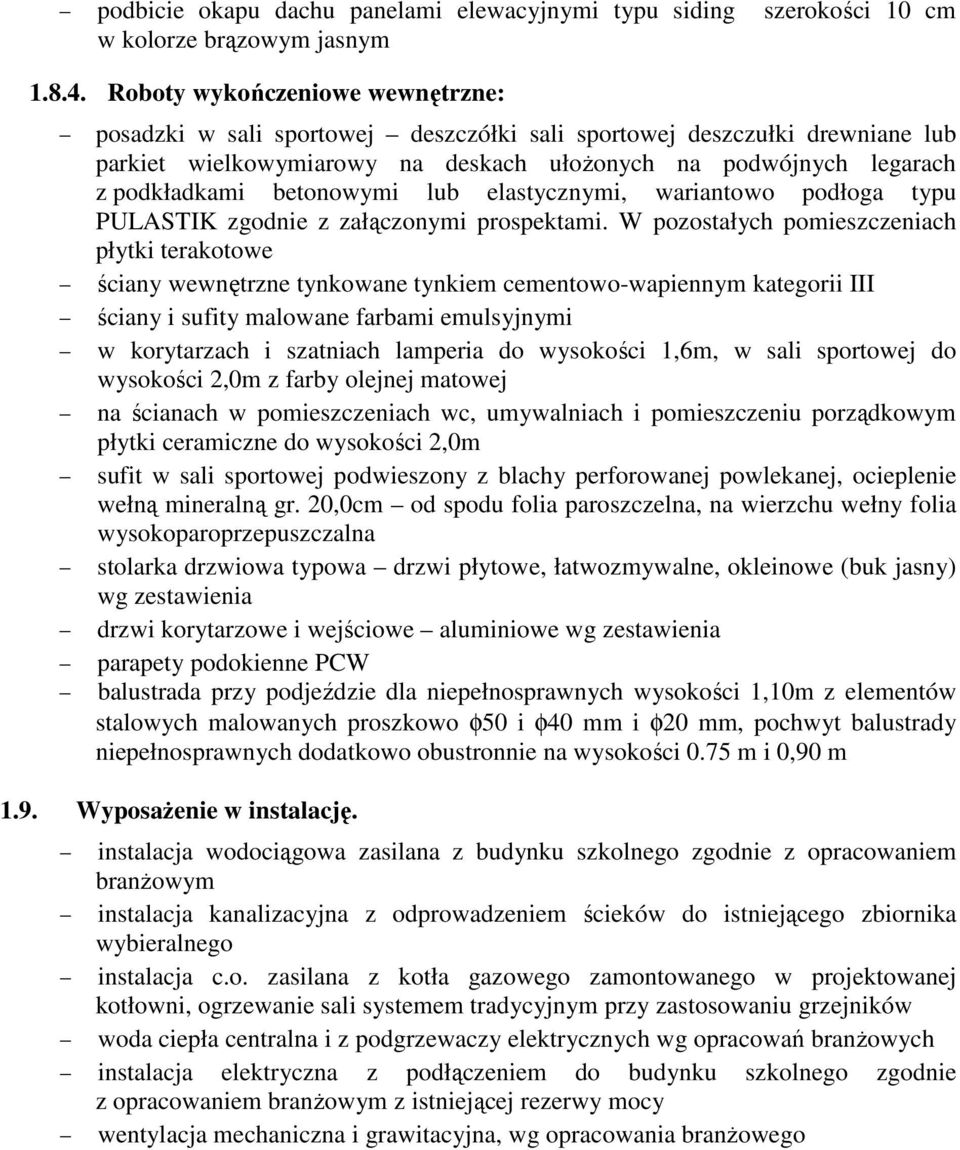

8 podbicie okapu dachu panelami elewacyjnymi typu siding szerokości 10 cm w kolorze brązowym jasnym Roboty wykończeniowe wewnętrzne: posadzki w sali sportowej deszczółki sali sportowej deszczułki drewniane lub parkiet wielkowymiarowy na deskach ułoŝonych na podwójnych legarach z podkładkami betonowymi lub elastycznymi, wariantowo podłoga typu PULASTIK zgodnie z załączonymi prospektami. W pozostałych pomieszczeniach płytki terakotowe ściany wewnętrzne tynkowane tynkiem cementowo-wapiennym kategorii III ściany i sufity malowane farbami emulsyjnymi w korytarzach i szatniach lamperia do wysokości 1,6m, w sali sportowej do wysokości 2,0m z farby olejnej matowej na ścianach w pomieszczeniach wc, umywalniach i pomieszczeniu porządkowym płytki ceramiczne do wysokości 2,0m sufit w sali sportowej podwieszony z blachy perforowanej powlekanej, ocieplenie wełną mineralną gr. 20,0cm od spodu folia paroszczelna, na wierzchu wełny folia wysokoparoprzepuszczalna stolarka drzwiowa typowa drzwi płytowe, łatwozmywalne, okleinowe (buk jasny) wg zestawienia drzwi korytarzowe i wejściowe aluminiowe wg zestawienia parapety podokienne PCW balustrada przy podjeździe dla niepełnosprawnych wysokości 1,10m z elementów stalowych malowanych proszkowo φ50 i φ40 mm i φ20 mm, pochwyt balustrady niepełnosprawnych dodatkowo obustronnie na wysokości 0.75 m i 0,90 m 1.9. WyposaŜenie w instalację. instalacja wodociągowa zasilana z budynku szkolnego zgodnie z opracowaniem branŝowym instalacja kanalizacyjna z odprowadzeniem ścieków do istniejącego zbiornika wybieralnego instalacja c.o. zasilana z kotła gazowego zamontowanego w projektowanej kotłowni, ogrzewanie sali systemem tradycyjnym przy zastosowaniu grzejników woda ciepła centralna i z podgrzewaczy elektrycznych wg opracowań branŝowych instalacja elektryczna z podłączeniem do budynku szkolnego zgodnie z opracowaniem branŝowym z istniejącej rezerwy mocy wentylacja mechaniczna i grawitacyjna, wg opracowania branŝowego

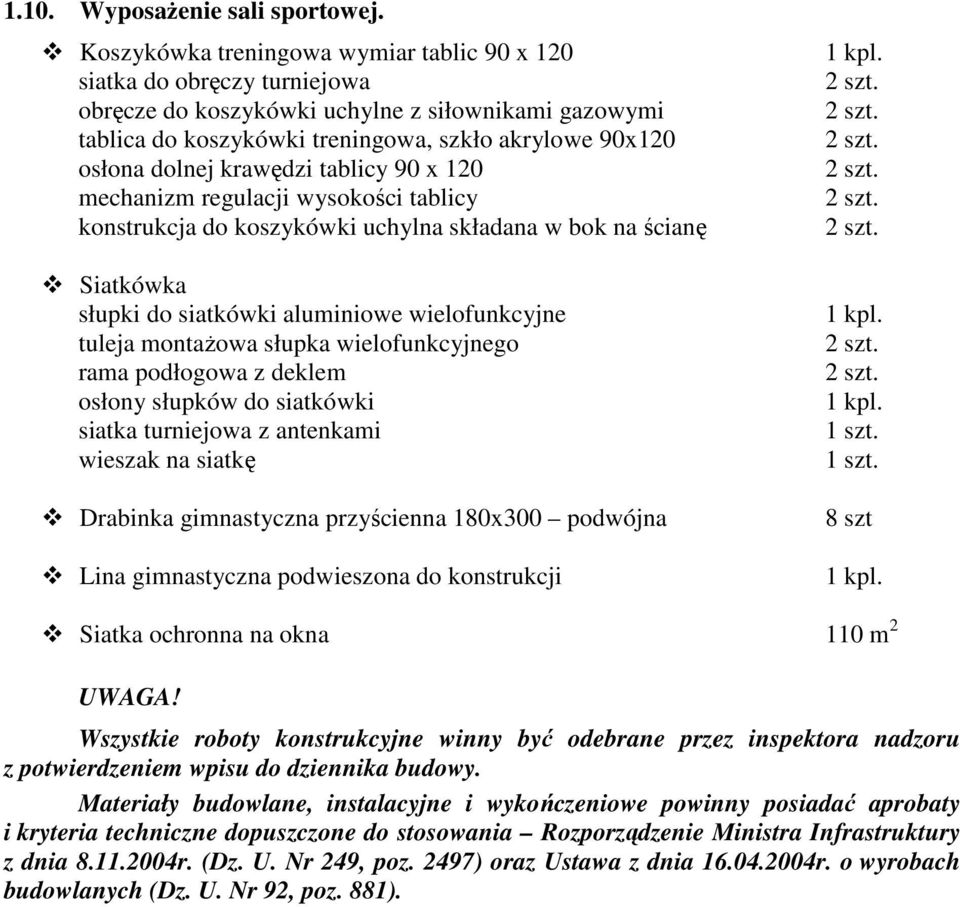

9 1.10. WyposaŜenie sali sportowej. Koszykówka treningowa wymiar tablic 90 x 120 siatka do obręczy turniejowa obręcze do koszykówki uchylne z siłownikami gazowymi tablica do koszykówki treningowa, szkło akrylowe 90x120 osłona dolnej krawędzi tablicy 90 x 120 mechanizm regulacji wysokości tablicy konstrukcja do koszykówki uchylna składana w bok na ścianę Siatkówka słupki do siatkówki aluminiowe wielofunkcyjne tuleja montaŝowa słupka wielofunkcyjnego rama podłogowa z deklem osłony słupków do siatkówki siatka turniejowa z antenkami wieszak na siatkę Drabinka gimnastyczna przyścienna 180x300 podwójna Lina gimnastyczna podwieszona do konstrukcji 1 kpl. 1 kpl. 1 kpl. 1 szt. 1 szt. 8 szt 1 kpl. Siatka ochronna na okna 110 m 2 UWAGA! Wszystkie roboty konstrukcyjne winny być odebrane przez inspektora nadzoru z potwierdzeniem wpisu do dziennika budowy. Materiały budowlane, instalacyjne i wykończeniowe powinny posiadać aprobaty i kryteria techniczne dopuszczone do stosowania Rozporządzenie Ministra Infrastruktury z dnia r. (Dz. U. Nr 249, poz. 2497) oraz Ustawa z dnia r. o wyrobach budowlanych (Dz. U. Nr 92, poz. 881).

10 Aneks zabezpieczenia p-poŝ. dla tematu: PROJEKT BUDOWLANO WYKONAWCZY BUDOWY SALI SPORTOWEJ PRZY SZKOLE PODSTAWOWEJ W WOLI LUBECKIEJ 1. Przedmiot opracowania. Przedmiotem opracowania jest projekt zabezpieczenia przeciwpoŝarowego dla budynku sali sportowej przy szkole podstawowej w Błoniu na działce Ogólna charakterystyka budynku. Budynek niski, jednokondygnacyjny bez podpiwniczenia /wysokość w kalenicy m/, wykonany w technologii tradycyjnej: Konstrukcja obiektu ściany konstrukcyjne nośne z pustaków Max gr. 29,0cm Stropy ceramiczne Belki, podciągi, słupy, nadproŝa, schody Ŝelbetowe Konstrukcja więźby stalowa 3. Kategoria zagroŝenia ludzi. Projektowany obiekt zaliczony jest do kategorii zagroŝenia ludzi ZL III. Obiekt spełnia wymagania dla kategorii ZL III. 4. Kategoria zagroŝenia wybuchem. Przeznaczenie obiektu /sala sportowa z zapleczem/ nie stwarza zagroŝenia wybuchem. 5. Klasa odporności ogniowej budynku. Przedmiotowy budynek jako budynek niski wybudowany jest z materiałów nierozprzestrzeniających ognia, zaliczony jest do klasy D odporności ogniowej. Budynek spełnia wymagania. 6. Strefa poŝarowa budynku. Zgodnie z przepisami obiekt moŝe posiadać strefę poŝarową do 8.000m 2. Powierzchnia projektowane obiektu spełnia wymagania w zakresie powierzchni strefy poŝarowej. 7. Drogi ewakuacyjne. W obiekcie długości przejść i dojść ewakuacyjnych nie zostały przekroczone. Drogi ewakuacyjne wymagają oznakowania zgodnie z PN-92/N-01256/ Instalacja urządzeń przeciwpoŝarowych. Obiekt naleŝy wyposaŝyć w przeciwpoŝarowe wyłączniki prądu na zewnątrz budynku, gaśnice proszkowe o masie 2 kg zgodnie z zasadą jedna gaśnica na kaŝde 100 m Drogi dojazdowe do budynku. Zgodnie z przepisami do obiektu powinna być zapewniona utwardzona droga poŝarowa - powyŝszy warunek jest spełniony.

11 10. Zaopatrzenie w wodę do zewnętrznego gaszenia. Zaopatrzenie w wodę do zewnętrznego gaszenia poŝarów z hydrantu nadziemnego 80 zainstalowanego na sieci wodociągowej.

12 INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA Nazwa i adres obiektu budowlanego: Sala sportowa z zapleczem na Dz. Nr 366 w Błoniu Nazwa i adres inwestora: Urząd Gminy Tarnów Tarnów Krakowska 19 Imię i nazwisko projektanta: arch. Dorota KrzyŜanowska Tarnów ul. Do Prochowni 49/11

13 Opracowanie zawiera: 1. Zakres robót dla całego zamierzenia budowlanego oraz kolejności realizacji. 2. Wykaz istniejących obiektów budowlanych. 3. Wskazania elementów zagospodarowania działki, które mogą stwarzać zagroŝenie bezpieczeństwa i zdrowia ludzi. 4. Wskazania dotyczące przewidywanych zagroŝeń występujących podczas realizacji robót budowlanych, określające skale i rodzaje zagroŝeń oraz miejsce i czas ich wystąpienia. 5. Wskazania sposobu prowadzenia instruktaŝu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych. 6. Wskazanie środków technicznych i organizacyjnych, zapobiegających niebezpieczeństwom wynikającym z wykonania robót budowlanych w strefach szczególnego zagroŝenia zdrowia lub w ich sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikację, umoŝliwiającą szybką ewakuację na wypadek poŝaru, awarii i innych zagroŝeń.

14 I. Projektowane przedsięwzięcie inwestycyjne obejmuje budowę sali sportowej wraz z zapleczem przy Szkole Podstawowej w Błoniu, gm. Tarnów na działce nr 366 wykonanej w technologii tradycyjnej. II. III. IV. Na działce objętej inwestycją znajduje się dwukondygnacyjny budynek szkoły podstawowej, zbiornik wybieralny na ścieki i boisko sportowe. Przez działkę przebiegają sieci: wodociągowa, kanalizacyjna z odprowadzeniem ścieków do zbiornika wybieralnego, gazowa i elektroenergetyczna napowietrzna. Istniejące zagospodarowanie terenu, na którym wykonywane będą roboty związane z realizacją projektową inwestycji moŝe stwarzać zagroŝenia bezpieczeństwa i zdrowia ludzi. W szczególności: z uwagi na prowadzenie inwestycji w obrębie istniejącej działki szkolnej przy funkcjonowaniu obiektu dydaktycznego i obiektów sportowych Podczas realizacji projektowanego przedsięwzięcia wykonawca robót napotyka na następujące zagroŝenia: prace na wysokości powyŝej 5m głównie przy wykonywaniu konstrukcji wiązarów stalowych zadaszenia sali sportowej i więźby dachowej nad przewiązką, pokrycia blachą i wykonania kominów jak równieŝ przy robotach wykończeniowych V. Wszystkie roboty budowlane związane z realizacją inwestycji będą wykonywane przez osoby posiadające wymagane kwalifikacje stosowane do rodzaju wykonywanych robót w poszczególnych branŝach. KaŜdy z pracowników powinien odbyć przeszkolenie w zakresie BHP na danym stanowisku pracy, jednocześnie przed przystąpieniem do robót naleŝy wszystkich pracowników poinformować o mogących wystąpić lub występujących zagroŝeniach jak równieŝ pouczyć o zasadach postępowania w przypadku wystąpienia zagroŝenia. Wszystkie w/w informacje winny być zawarte w sporządzonym przez kierownika budowy Planie bezpieczeństwa i ochrony zdrowia BIOZ. VI. W celu przeciwdziałania niebezpieczeństwom wynikającym z prowadzenia robót budowlanych naleŝy: W zakresie robót ziemnych: wykopy wykonywać mechanicznie i ręcznie przy uŝyciu sprzętu dostosowanego do parametrów wykopów wykopy zaplanować i wykonywać w okresie bezdeszczowym jednak mimo to naleŝy zabezpieczać je przed dopływem wód opadowych. wykopy zabezpieczyć przy uŝyciu balustrad o wysokości min. 1,10m, a w przypadku ich przykrycia naleŝy je oznakować przy uŝyciu liny lub taśm z tworzyw sztucznych. Dla wykopów poniŝej 1,0 m wykonać zejścia zabrania się wychodzenia i schodzenia do wykopów po rozporowych elementach umocnień

15 naleŝy przestrzegać wymaganych odległości składowych urobku, wyrobów i materiałów oraz ruchu środków transportowych od wykopów. Wykopy po wykonaniu robót budowlano - montaŝowych i po ich sprawdzeniu zasypać Podczas realizacji projektowanej inwestycji naleŝy w szczególności stosować się do wymagań określonych w n/w aktach prawnych: 1. Ustawa z dnia 26 czerwca 1974 roku- Kodeks pracy (Dz. U. 1998r. Nr 21, poz. 94 z późniejszymi zmianami ). 2. Ustawa z dnia 7 lipca Prawo budowlane jednolity tekst (Dz. U. z 2006r. Nr 156, poz z późniejszymi zmianami). 3. Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 26 września 1996r. w sprawie szczegółowych zasad szkolenia w dziedzinie bezpieczeństwa i higieny pracy (Dz. U. z 1997r. Nr 62, poz. 844). 4. Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 28 maja 1996r. w sprawie szczegółowych zasad szkolenia w dziedzinie bezpieczeństwa i higieny pracy ( Dz. U. z Nr 62, poz. 285). 5. Rozporządzenie Ministra gospodarki z dnia 20 września 2001r. w sprawie bezpieczeństwa i higieny pracy podczas eksploatacji maszyn i innych urządzeń do robót ziemnych, budowlanych i drogowych (Dz. U. z 2000r. Nr 118, poz. 1263). 6. Rozporządzenie Ministra Pracy i Polityki Społecznej z dnia 14 marca 2000r. w sprawie bezpieczeństwa i higieny pracy przy ręcznych pracach transportowych.(dz. U. z 2000r. Nr26, poz. 313). 7. Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 28 maja 1996r. w sprawie rodzajów prac, które powinny być wykonywane, przez co najmniej dwie osoby (Dz. U. z 1996r. Nr 62, poz. 288). 8. Rozporządzenie ministra infrastruktury z dnia 23 czerwca 2003 r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia(dz. U. z 2003r. Nr120, poz. 1126). 9. Rozporządzenie Ministra Infrastruktury z dnia 6 lutego 2003r. w sprawie bezpieczeństwa i higieny pracy podczas wykonania robót budowlanych (Dz. U. z 2003r. Nr 47 poz. 401).
