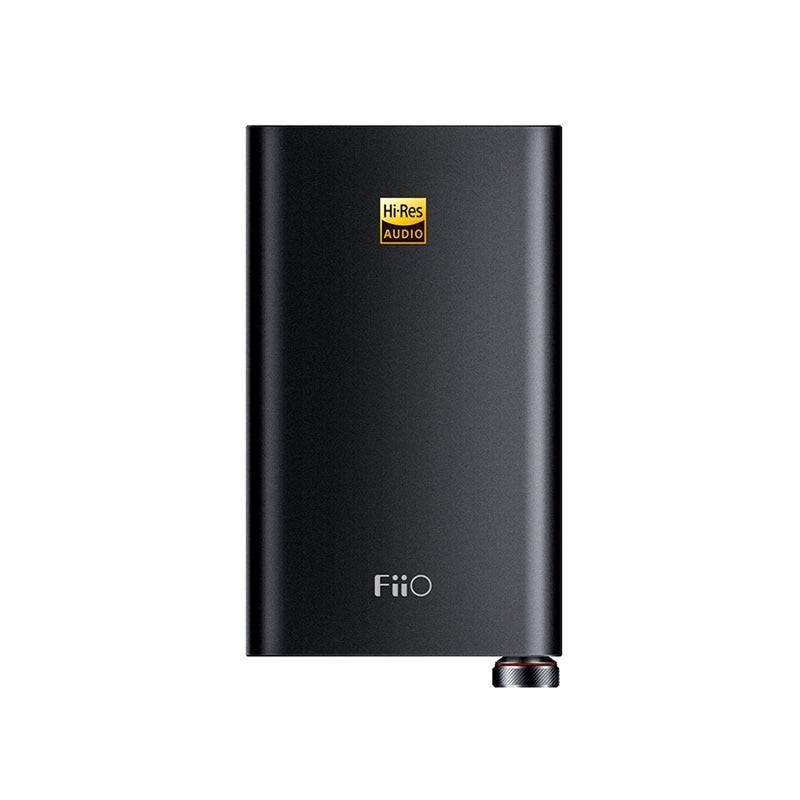

INSTRUKCJA OBSŁUGI WZMACNIACZ SŁUCHAWKOWY z DAC FiiO Q1 Mark II

Transkrypt

1 INSTRUKCJA OBSŁUGI WZMACNIACZ SŁUCHAWKOWY z DAC FiiO Q1 Mark II V1.1

2 Podstawowe informacje Q1 Mark II wykorzystuje jedne z najlepszych dostępnych komponentów w swoim doskonalone przemyślanym, inteligentnym projekcie. Zastosowany DAC do jednostka AKM AK4452, który dekoduje formaty o wysokich częstotliwościach próbkowania z wysokim współczynnikiem sygnały do szumu i niskim poziomie zniekształceń. Wzmacniacz słuchawkowy w Q1 Mark II, to ten sam high-endowy układ OPA926, użyty w module wzmacniacza AM3A dedykowanego dla X7 Mark II, który zapewnia wyjątkowo niesie natężenie szumów. Dodatkowo, zadania filtra dolnoprzepustowego dla wyjścia liniowego są obsługiwane przez układ OPA 1662 firmy Texas Instruments. Środki ostrożności Prosimy ustawić głośność na umiarkowanym poziomie, aby chronić swój słuch oraz sprzęt audio. Prosimy zdjąć słuchawki z uszu przed ich podłączeniem lub odłączeniem, aby uniknąć impulsowego dźwięku powodującego uszkodzenie słuchu. Jeśli urządzenie ma być nieużywane przez dłuższy czas, należy okresowo je doładowywać, aby wydłużyć żywotność baterii. Właściwe słyszenie dźwięków otoczenia jest ograniczone podczas korzystania ze słuchawek. Dla własnego bezpieczeństwa nie używaj słuchawek w niebezpiecznym otoczeniu. Jeśli system pokazuje błąd, należy nacisnąć przycisk RESET w celu przywrócenia normlanego działania urządzenia. Nie zaleca się podłączania Q1 Mark II zarówno do źródła audio USB, jak i do źródła audio liniowego jednocześnie, ponieważ obydwa źródła będą odtwarzane przez słuchawki w tym samym czasie. Nie należy usuwać, ani uszkadzać baterii oraz wrzucać jej do ognia. Zabronione jest używanie urządzenia, gdy zostanie zmoczone w wodzie. Wymiana baterii przez niewykwalifikowane osoby może stanowić zagrożenie dla użytkownika lub niekorzystanie wpłynąć na pracę sprzętu. W zestawie 1 szt urządzenie Q1 Mark II 1 szt Kabel USB A-Micro USB 1 szt Kabel Lightning-Micro USB 1 szt Kabel audio 3.5mm 3.5mm 2 szt Opaski silikonowe długie 2 szt Opaski silikonowe krótkie 1 szt Etui materiałowe 1 szt Podkładka silikonowa 1 szt Podstawowa instrukcja obsługi 1 szt Karta gwarancyjna

3 Przyciski i porty 1. Wyjście słuchawkowe 3.5mm 2. Zbalansowane wyjście 2.5mm TRRS 3. Wejście/Wyjście liniowe 4. Wskaźnik DSD 5. Wskaźnik stanu LED 6. Włącznik/regulator głośności 7. Przełącznik podbicia 8. Przełącznik RESET 9. Port Micro USB PC/ wejście iphone/ipod/ipad 10. Przełącznik wzmocnienia basów. Objaśnienie działania 1. Włączanie / wyłączanie Obróć pokrętło Włącznik/regulator głośności w prawo, aż usłyszysz dźwięk kliknięcia, aby włączyć urządzenie: kontynuuj obracanie w prawo, aby zwiększyć głośność. Obróć w lewo, aby zmniejszyć głośność, obróć w lewo, az do usłyszenia dźwięku kliknięcia, aby wyłączyć urządzenie. 2. Wskaźniki Wskaźnik stanu pracy: o Urządzenie włączone: świeci się niebieskie światło. o Niski poziom naładowania baterii: niebieskie światło miga. o Ładowanie, gdy urządzenie jest wyłączone: świeci się czerwone światło podczas ładowania, czerwone światło gaśnie, gdy jest w pełni naładowane. o Ładowanie, gdy urządzenie jest włączone: czerwone i niebieskie światło zapalają się podczas ładowania, czerwone światło gaśnie, gdy bateria jest w pełni naładowana. Wskaźnik DSD: Wskaźnik zapala się, gdy urządzenie wykryje wejście sygnału audio DSD. 3. Działanie jako DAC dla komputerów Używając urządzenie z komputerem z systemem Windows po raz pierwszy, przejdź do strony internetowej, aby pobrać sterownik i postępuj zgodnie z odpowiednimi instrukcjami instalacji sterownika. Link do pobierania sterownika: Podczas korzystania z komputerem z systemem MAC OS, nie są wymagane dodatkowe sterowniki. Proszę wybrać Q1 Mark II jako urządzenie wejściowe. Zalecane jest ustawienie poziomu głośności wyjściowej w komputerze do maksymalnego, a następnie za pomocą pokrętła regulacji głośności dostosuj głośność wyjścia Q1 Mark II do odpowiedniego poziomu. 4. Działanie jako DAC na urządzeniach z ios, takich jak iphone / ipod / ipad Zastosuj dołączony kabel Lightning-Micro USB, aby podłączyć Q1 Mark II do iphone/ipad/ipod i odtwarzać muzykę na urządzeniu z ios, co zapewni wyższą jakość muzyki Hi-Res.

4 Specyfikacja o Wejście audio: Gniazdo micro USB / 3,5mm o Wyjście zbalansowane: 2,5 mm o Wyjście słuchawkowe: stereo 3,5 mm o Wzmocnienie basów: 0 / 5,4 db o DAC USB: 384 khz / 32 bity o DSD: DSD64 / 128/256 o Impedancja słuchawek: 16 ~ 100 Ohm (PO) / 16 ~ 150 Ohm (BAL) o Wyjście liniowe: o THD + N: <0,003% (1 khz / 10 Ohm) o SNR: >110 db o Pasmo przenoszenia: 6 Hz ~ 80 khz (-3dB) o Separacja kanałów: > 90 db (1kHz) o Wyjście słuchawkowe 3,5mm: o Moc wyjściowa: >112 mw (16 Ohm / THD+M <1%) / >75 mw (32 Ohm THD+N <1%) / > 11 mw (300 Ohm THD+N <1%) o Pasmo przenoszenia: 5 Hz ~ 55 khz (-3dB) o Impedancja wyjściowa: <1,2 Ohm o SNR: >116 db wejście AUX / >109 db USB o Separacja kanałów: >79 db (1 khz, AUX IN) o Max prąd wyjściowy: 150 ma o Max poziom wejściowy: 3.4 V o THD + N: <0,002% (1 khz, wejście AUX) / <0,003% (1 khz, USB IN) o Wyjście słuchawkowe 2,5mm: o Moc wyjściowa: > 240 mw (16 Ohm / THD+N <1%) / > 220 mw (32 Ohm THD+N <1%) / >45 mw (300 Ohm / THD+N <1%) o Pasmo przenoszenia: 6 Hz ~ 80 khz (-3dB) o THD + N: <0,002% (1 khz, AUX IN) / <0,003% (1 khz, USB IN) o SNR: >115 db (wejście AUX) / > 109 db (USB IN) o Separacja kanałów: >93 db (1 khz, AUX IN) o Max prąd wyjściowy: 150 ma o Max poziom wejściowy: 3,4 Vrms o Bateria: Lithium Polymer Battery (typ: ) (niewyjmowana) 3.7 V o Pojemność baterii: 1800 mah (6,66 Wh) o Żywotność baterii: > 20 h (wejście AUX), > 10 h (USB IN) o Czas ładowania: około 4h o Wejście zasilania: zalecane DC 5V, 2A o Waga baterii: 30,9 g o Wymiary: 99 mm x 59 mm x 12,5 mm o Waga: ok 101 g

5 Deklaracja zgodności UE Niniejszym Producent: Guangzhou FiiO Electronics Technology Co., Ltd, oświadcza, że to urządzenie spełnia zasadnicze wymogi i inne stosowne przepisy dyrektywy 2011/65/EU, 2014/30/EU. Właściwa utylizacja i recykling odpadów Symbol przekreślonego kontenera na odpady umieszczany na sprzęcie oznacza, że zużytego sprzętu nie należy umieszczać w pojemnikach łącznie z innymi odpadami. Składniki niebezpieczne zawarte w sprzęcie elektronicznym mogą powodować długo utrzymujące się niekorzystne zmiany w środowisku naturalnym, jak również działać szkodliwie na zdrowie ludzkie. Użytkownik, który zamierza pozbyć się zużytego urządzenia ma obowiązek przekazania go zbierającemu zużyty sprzęt. Kupujący nowy sprzęt, stary, tego samego rodzaju i pełniący te same funkcje można przekazać sprzedawcy. Zużyty sprzęt można również przekazać do punktów zbierania, których adresy dostępne są na stronach internetowych gmin lub w siedzibach urzędów. Gospodarstwo domowe pełni bardzo ważną rolę w prawidłowym zagospodarowaniu odpadów sprzętu elektrycznego i elektronicznego. Przekazanie zużytego sprzętu elektrycznego i elektronicznego do punktów zbierania przyczynia się do ponownego użycia recyklingu bądź odzysku sprzętu i ochrony środowiska naturalnego. Jeżeli produkt posiada baterie, to niniejsze oznaczenie na baterii, instrukcji obsługi lub opakowaniu oznacza, że po upływie okresu użytkowania baterie, w które wyposażony był dany produkt, nie mogą zostać usunięte wraz z innymi odpadami pochodzącymi z gospodarstw domowych i należy przekazać do odpowiednio do tego przeznaczonego pojemnikach lub punktach zbierania odpadów Wyprodukowano w Chinach. Producent: Producent: Guangzhou FiiO Electronics Technology Co., Ltd. 2/F, F Building, Hougang Industrial Zone, Shigang Village, Huangshi West Road, Baiyun District, Guangzhou City, , China. PHONE/: ;FAX: support@fiio.net Website: IMPORTER: MIP sp. z o. o. Al. Komisji Edukacji Narodowej 36/112B, Warszawa. Website: Aktualny kontakt do serwisu znajduje się na stronie Wszelkie prawa zastrzeżone. Tłumaczenie i opracowanie na język polski MIP. v1.1#h0g

6
