1 GPSGuardian Instrukcja obsługi

2 SPIS TREŚCI 1. Opis urządzenia Umiejscowienie urządzenia Przed rozpoczęciem pracy Przełącznik on/off Ładowanie baterii Test urządzenia Diody LED Szybki start Komendy do konfiguracji urządzenia Żądanie aktualnej (ostatniej) pozycji Aktywuj alarm GEO - Parkowania Wyłącz alarm GEO Parkowania Aktywuj alarm bezruchu Wyłącz alarm bezruchu Aktywuj alarm rozładowania baterii Wyłącz alarm rozładowania baterii Aktywuj komunikację z GPSGUARDIANem Wyłącz komunikację z GPSGUARDIANem Zmiana kodu dostępu Zmiana Nr Telefonu Baza Zmiana Nr Telefonu SOS Zmiana Nr Telefonu SOS Zmiana Nr Telefonu SOS Włączenie komunikacji w tryb SMS Włączenie komunikacji w tryb GPRS i SMS Zresetuj Guardiana Automatyczne odbieranie telefonu Format przesyłania pozycji Komendy zaawansowane z numerów bazowych Żądaj obecnej lokalizacji Tryb SMS Tryb GPRS i SMS Aktualizuj numer SOS

3 6.5. Aktualizuj numer SOS Aktualizuj numer SOS Przycisk SOS Automatyczne odbieranie telefonów Ustaw tryb UDP lub TCP Wyłącz alarm GEO Parkowania Aktywuj alarm GEO Parkowania Wyłącz alarm bezruchu Aktywuj alarm bezruchu Port docelowy TCP Port docelowy UDP Nazwa ISP (login) Hasło ISP Informacja o lokalizacji po nieodebranym telefonie Docelowy adres IP lub nazwa domeny w kodzie ASCII Zresetuj Guardiana Ostrzeżenie o rozładowaniu baterii Ponowne wysyłanie pozycji w przypadku braku połączenia GPRS Dołączanie numeru IMEI do wiadomości SMS Nowy numer telefonu Baza 1 Funkcja umożliwia ustawienie nr Baza Nowy numer telefonu Baza Nowy numer telefonu Baza Wiadomości potwierdzające do telefonu Baza Otrzymywanie poleceo z innych telefonów Nowy numer SMSC Włączanie trybów uśpienia Dostarczanie wiadomości w podstawowym lub głębokim stanie uśpienia Częstotliwośd logowania w trybie uśpienia Częstotliwośd logowania ONLINE SMS lub GPRS Częstotliwośd logowania OFFLINE Połączenie z GPRS w stanie uśpienia Alarm o przekroczeniu limitu prędkości Komunikacja z urządzeniem APN dla GPRS... 32

4 6.39. Kod dostępu (ID) Wrażliwośd czujnika ruchu skonfigurowane w HEX (patrz punkt 13) Kontrola lokalizacji przy włączonym roamingu Tryby uśpienia Tryb uśpienia wyłączony Tryb podstawowy Tryb głęboki Tryb aktywowany czujnikiem ruchu Standardowe ustawienia Wiadomości przychodzące na numer Baza Wiadomości od GPS GUARDIANa Tryb SMS Tryb GPRS i SMS Wiadomości potwierdzające Funkcje niedostępne w trybach uśpienia Przelicznik HEX Specyfikacja techniczna Wymiary Specyfikacja parametrów Częstotliwośd aktualizacji pozycji Dokładnośd odczytywania pozycji Szybkośd modułu GPS (TTFF): Czułośd Specyfikacja modemu GSM: Zakres temperatury: DATA, GPRS, CSD: Właściwości Audio modułu GSM: Coding schemes and maximum net data rates over air interface GPS/ GSM Specyfikacja anteny: Dodatkowe informacje Zmiana karty SIM Komunikacja podczas wyjazdu za granicę Informacje prawne... 46

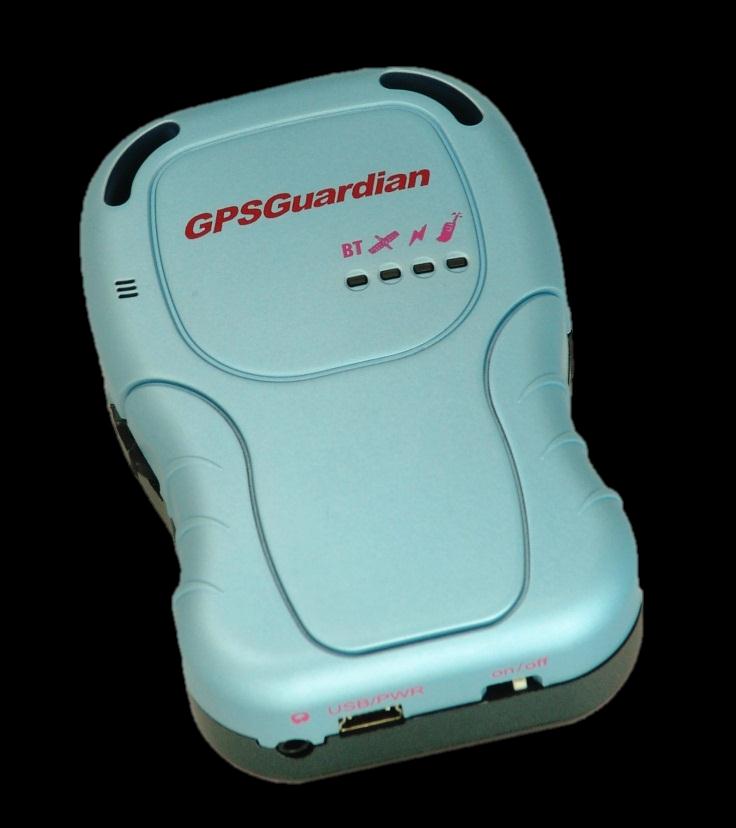

5 1. Opis urządzenia GPSGUARDIAN to system służący do monitoringu w czasie rzeczywistym dowolnych obiektów. Dzięki niemu możesz poznad aktualną pozycję i sprawdzid położenie obiektu w przeszłości. Wystarczy zalogowad się na lub wysład SMS (5.1) z żądaniem pozycji. Zaawansowane opcje pozwalają na realizację dodatkowych funkcji: GEO-parkowanie alarm aktywowany w momencie wykrycia ruchu (5.2). Alarm Bezruchu aktywowany w przypadku braku ruchu (5.4). Podsłuch automatyczne odbieranie rozmowy 1 (5.17) Rozmowa z użytkownikiem GPSGUARDIANa (przez zestaw słuchawkowy) Przycisk SOS wybieranie 3 predefiniowanych numerów telefonów (5.11). Przykładowe zastosowanie urządzenia to: Monitoring pojazdów (nie wymaga instalacji gotowy do użycia w momencie uruchomienia). Ochrona pracowników. Ochrona dzieci wraz z prostą opcją dzwonienia do wybranych osób. Monitoring starszych osób: proste wybieranie numerów telefonów (wraz z przesłaniem pozycji), detekcja ruchu/bezruchu. System posiada bardzo wiele opcji konfiguracji sprawiających, że można go dostosowad do wielu funkcji. W razie dodatkowych pytao, prosimy o kontakt: biuro@rikaline-gps.pl. 2. Umiejscowienie urządzenia Sygnał systemu GPS jest silnie tłumiony przez metal, dlatego urządzenie należy umieścid w odpowiednim miejscu. GPS GARDIAN będzie bez zakłóceo lokalizował pozycję, jeśli umieścimy go wewnątrz pojazdu (wymagana jest widocznośd nieba przez szyby), natomiast pozostawiony np. w bagażniku może stracid zasięg. Wbudowana aktywna antena GPS jest anteną kierunkową typu patch, co dodatkowo zwiększa jej czułośd. Antena umiejscowiona jest w górnej części urządzenie w miejscu napisu GPS GUARDIAN i zwrócona jest w jego kierunku (do przodu). 1 Ze względu na bezpieczeostwo nr karty SIM urządzenia powinien byd strzeżony, aby niepowołana osoba nie mogła podsłuchiwad użytkownika GUARDIANa. Dodatkowym środkiem bezpieczeostwa jest włączenia możliwości podsłuchu (5.17) przed korzystaniem z tej funkcji i jej wyłączenie po zakooczeniu podsłuchu (5.17).

6 Odbiór sygnału GPS jest możliwy przy dowolnym położeniu urządzenia, jednak ze względu na specyfikę anteny, optymalne położenie to: Pionowe na stojąco, napisem GPS GUARDIAN do góry. Poziomo - zwrócone przodem (tam gdzie napis GPS GUARDIAN) w kierunku nieba. Inne ustawienia mogą zmniejszyd zdolnośd GUARDIANa do odbioru sygnału GPS. 3. Przed rozpoczęciem pracy 3.1. Przełącznik on/off Przełącznik celowo jest tak zaprojektowany, aby trudno było zmienid jego pozycję. Utrudnia to przypadkowe wyłącznie urządzenie. W pozycji ON urządzenie jest włączone, w pozycji OFF wyłączone Ładowanie baterii Przed rozpoczęciem używania urządzenia należy naładowad baterię. Należy to zrobid, gdy jest ono włączone. Jeśli urządzenie zostanie wyłączone bateria będzie wciąż ładowana, jednak dioda nie będzie o tym informowad. Przed wyłączeniem urządzenia

7 należy odłączyd od niego kabel do ładowarki oraz kabel USB. Bateria zaczyna się automatycznie ładowad w momencie, gdy podłącza się ją do ładowarki Test urządzenia Przy starcie GPSGUARDIAN sprawdza pamięd, moduł GPS, moduł GSM oraz czy karta SIM jest zainstalowana. Urządzenie nie będzie działad bez zainstalowanej karty Diody LED GPS BATERIA PARKOWANIE GSM a. Zielona. Określa status GPS. Wyłączona moduł GPS jest wyłączony. Włączona moduł GPS jest włączony, ale nie została ustalona pozycja GPS. Mruga (1 sek wł., 1 sek wył.) GPS jest włączony i pozycja GPS została ustalona. Mruga (1 sek wł., 2 sek wył) Urządzenie jest w trybie uśpienia. b. Żółta. Określa status GSM. Po włączeniu urządzenia jeżeli dioda jest wyłączona, oznacza to błąd modułu GSM lub brak karty SIM Po włączeniu urządzenia dioda powinna byd włączona przez sekund. Po tym czasie powinna zacząd mrugad lub nadal świecid się ciągłym światłem. Włączona moduł działa prawidłowo, ale nie jest zalogowany do sieci (brak sygnału GSM) Mruga moduł GSM działa prawidłowo i ma połączenie z siecią GSM.

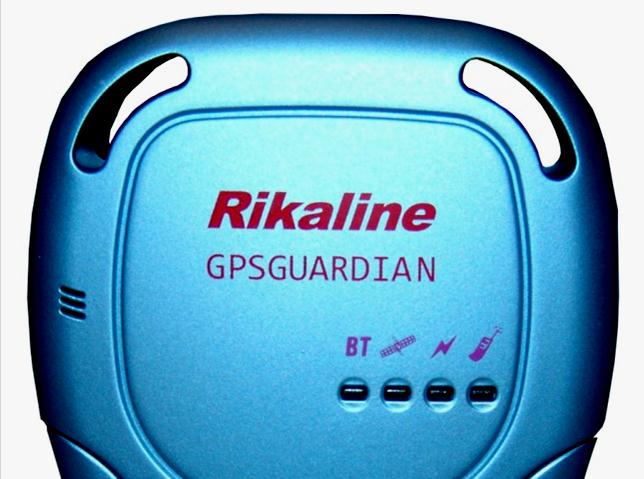

8 Wyłączona moduł GSM jest wyłączony (np. działa tryb uśpienia) c. Czerwona. Określa stan baterii lub ładowania. Wyłączona i urządzenie jest włączone i nie podłączone do ładowarki bateria jest naładowana ponad 20%. Włączona i urządzenie jest podłączone do ładowarki trwa ładowanie baterii Mruga i urządzenie jest podłączone do ładowarki poziom naładowania baterii przekroczył 90%. Włączona i ładowarka nie jest podłączona poziom naładowania baterii poniżej 20%. d. Niebieska. Określa status funkcji GEO - PARKOWANIE. Nie świeci funkcja jest wyłączona. Mruga funkcja GEO - Parkowania jest włączona. 4. Szybki start 4.1. Podłącz kabel USB do ładowarki sieciowej Podłącz ładowarkę sieciową do źródła prądu Podłącz kabel do GPS GUARDIANa Ustaw przełącznik w pozycji ON Ustaw przełącznik w pozycji on 4.5. Twój domyślny login i hasło to 6 ostatnich cyfr nr S/N 4.6. Zaloguj się na i obserwuj położenie urządzenia.

9 Krok 1 Wpisz login Krok 2 Wpisz hasło Krok 3 Kliknij Loguj 4.8 Sugerowane zmiany konfiguracyjne Zmiany w konfiguracji urządzenia dokonuje poprzez wysyłanie komend SMS na nr karty SIM znajdującej się w GPS GUARDIANie Ustaw telefon Baza 2 jako nr swojego telefonu, z którego będziesz wysyłał komendy (punkt 5.10). Jest to konieczne do wysyłania komend zaawansowanych opisanych w punkcie 6. Przykład komendy *53* Ustaw otrzymywanie komend potwierdzających na nr Baza 2 (punkt 6.27). Przykład komendy 05*827,55,1,0 Po poprawnym skonfigurowaniu tych dwóch opcji na telefon Baza 2 będą wysyłane komunikaty potwierdzające i alarmowe opisane w dalszej części instrukcji. W przeciwnym wypadku alarmy i potwierdzenia konfiguracji będą aktualizowane tylko na stronie Zmieo kod dostępu (punkt 6.39) Ze względów bezpieczeostwa standardowy kod dostępu należy zmienid na znany tylko sobie ciąg 10 znaków. Przykład komendy 05*827,A1,123456A BCD,0

10 4.8.4 Zmieo hasło dostępu do serwisu WWW. Standardowe hasło dostępu po aktywacji urządzenia należy zmienid na inne znane tylko sobie. Zmiany hasła dokonad można w zakładce Profil użytkownika. 4.9 Otrzymywanie informacji o pozycji na żądanie w postaci komunikatów SMS Standardowo urządzenie w trybie GPRS wysyła informację o pozycji wyłącznie na serwer WWW. Aby otrzymad aktualną pozycję w postaci komunikatu SMS na żądanie, należy wcześniej dodad swój numer jako Baza 2. Pozycja jest zakodowana w trybie NMEA, WGS84 lub DECIMAL (patrz punkt 5.18) Aby uzyskad możliwośd otrzymywania informacji o pozycji na żądanie należy wysład następującą komendę: 05*827,79,0000,12,3 0,1,0 Po jej wysłaniu urządzenie przechodzi w tryb SMS. Informacje o lokalizacji nie są wysyłane na serwer. Pozycja wysyłana jest tylko na żądanie. Komenda z żądaniem pozycji Komunikatu z pozycją w formacie DECIMAL Komunikatu z pozycją w formacie WGS *0 Last known location Lat= Long= Speed=0 Km/H Batt. Level: 86% Last known location Lat= N Long= E Speed=0 Km/H Batt. Level: 86% Jeśli aktywowany zostanie alarm, urządzenie automatycznie o tym poinformuje wysyłając wiadomośd SMS, w której dodatkowo zamieści aktualną pozycję.

11 Przykład: Wciśnięty zostanie przycisk SOS. Na numer Baza 2 wysłana zostanie wiadomośd: Przykład alarmu SOS Przywrócenie pierwotnych ustawieo tryb GPRS i logowanie co 16 sekund PANIC Button Activated Valid Location Lat= N Long= E Speed=23 Km/H 05*827,79,0004,13,30,0, Z poziomu strony istnieje możliwośd przekierowania komunikatów alarmowych i potwierdzających aktywację na dowolny numer wraz z dowolnym opisem. Opcja dostępna jest w zakładce Przekazywanie powiadomieo. Wymaga to posiadania kredytów na naszym serwisie. Rozwiązanie to umożliwia wysyłanie komunikatów na więcej niż jeden numer (Baza 2) oraz własnoręczny opis komunikatu. Więcej w punkcie Błąd! Nie można dnaleźd źródła odwołania Pełna lista prekonfigurowanych ustawieo znajduje się w punkcie Komendy do konfiguracji urządzenia Urządzenie można samodzielnie konfigurowad komendami SMS z dowolnego telefonu. Komendy SMS wysyłamy bezpośrednio na nr karty SIM otrzymanej wraz z urządzeniem. Konieczna jest znajomośd kodu dostępu. Domyślny kod to: Opcję otrzymywania komend z dowolnego telefonu można wyłączyd (punkt 6.28). Komendy generują potwierdzenia wysyłane na nr Baza 2. Lista komend wraz z tłumaczeniem znajduje się w punkcie 9.

12 5.1. Żądanie aktualnej (ostatniej) pozycji Komenda umożliwia uzyskanie ostatniej znanej pozycji na żądanie. <kod dostępu>*0 Przykład komendy SMS *0 Informacja o położeniu zostanie przekazana do serwera WWW (tryb SMS+GPRS) i nr Baza 3 w postaci SMSa. Komunikat na Bazie 3 05*850,000,PT33,A, ,N, ,E,000.1,003.4, 01.0,11:55: ,2.31,99 Treśd SMSa z informacją o położeniu: 05*850,000,PT33,A, ,N, ,E,000.1,003.4,01.0,11:55: ,2.31,99 Kody aktywacji: 850 na żądanie 827 aktywowany alarmem Szerokośd geograficzn a Długośd geograficzna Czas i data lokalizacji Otrzymywanie czytelnych komunikatów o położeniu jest możliwe po przełączeniu urządzenia w tryb opisany w punkcie Aktywuj alarm GEO - Parkowania Komenda aktywuje alarm GEO-parkowania <kod dostępu>*1 Przykład komendy SMS Wiadomośd potwierdzająca Alarm *1 PARK ENABLE CONFIRM Park Alert Activated

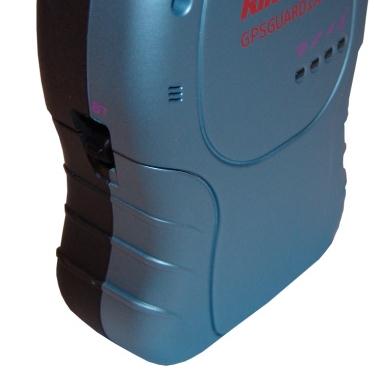

13 Alarm zostanie aktywowany, gdy urządzenie będzie się poruszało przynajmniej 5 km/h lub zostanie poruszone 3 razy w ciągu 30 sekund. Funkcja ta może byd również włączona poprzez przełącznik znajdujący się na urządzeniu. Przełącznik PARKOWANIA należy ustawid w pozycji BT Przykładowe zastosowanie: Urządzenie można zostawid w samochodzie i ręcznie aktywowad alarm ruchu. Jeśli samochód zostanie uderzony (np. przez inny pojazd) lub ktoś się do niego włamie, alarm ruchu bezzwłocznie poinformuje nas o zdarzeniu Wyłącz alarm GEO Parkowania Komenda wyłącza alarm GEO-Parkowania. <kod dostępu>*2 Przykład komendy SMS *2 Wiadomośd potwierdzająca PARK DISABLE CONFIRM

14 5.4. Aktywuj alarm bezruchu Alarm bezruchu uruchamiany jest w momencie, gdy urządzenie nie porusza się przez dłużej niż 1 minutę. <kod dostępu>*3 Przykład komendy SMS Wiadomośd potwierdzająca *3 STOP MOTION ENABLE CONFIRM Urządzenie wyda krótki sygnał (alarm zostanie aktywowany), jeśli nie będzie ono poruszane dłużej niż przez 1 minutę. Przykładowe zastosowanie: ochrona pracowników na budowie, ochrona osób chorych (jeśli dana osoba nie będzie się poruszad istnieje prawdopodobieostwo, że mogła ulec wypadkowi itp.). 5.5 Wyłącz alarm bezruchu Komenda wyłącza alarm bezruchu. <kod dostępu>*4 Przykład komendy SMS *4 Wiadomośd potwierdzająca STOP MOTION DISABLE CONFIRM 5.5. Aktywuj alarm rozładowania baterii Komenda włącza alarm o rozładowaniu baterii. Alarm aktywowany jest, gdy poziom naładowania baterii osiągnie poziom ok %. <kod dostępu>*5 Przykład komendy SMS Wiadomośd potwierdzająca Alarm *5 LOW BATTERY WARNING ENABLED CONFIRM Low Battery Voltage

15 5.6. Wyłącz alarm rozładowania baterii Komenda wyłącza alarm o rozładowaniu baterii. <kod dostępu>*6 Przykład komendy SMS *6 Wiadomośd potwierdzająca LOW BATTERY WARNING DISABLED CONFIRM 5.7. Aktywuj komunikację z GPSGUARDIANem. Domyślnie GUARDIAN jest aktywny. Po użyciu komendy 51 (punkt 5.8) GUARDIAN wyłącza moduł GPS i przestaje reagowad na kody sterujące. Ponowna aktywacja jest możliwa dzięki tej komendzie. Od momentu jej otrzymania GUARDIAN ponownie będzie reagował na komendy sterujące. Analogiczna komenda może zostad wysłana z numeru bazowego patrz punkt <kod dostępu>*50 Przykład komendy SMS * Wyłącz komunikację z GPSGUARDIANem. Komenda wyłącza komunikację z urządzeniem i pozostawia włączony moduł GSM. Ponowna aktywacja możliwa jest po wysyłaniu komendy 50 (punkt 5.7). <kod dostępu>*51 Przykład komendy SMS * Zmiana kodu dostępu Kod dostępu umożliwia wysyłanie komend opisanych w punkcie 5 z dowolnego nr telefonu (patrz punkt 6.28). Kod musi się składad z dokładnie 10 znaków. <kod dostępu>*52*<nowy kod dostępu> Przykład komendy SMS Wiadomośd potwierdzająca *52* ABCD SECURITY ID CODE CHANGED

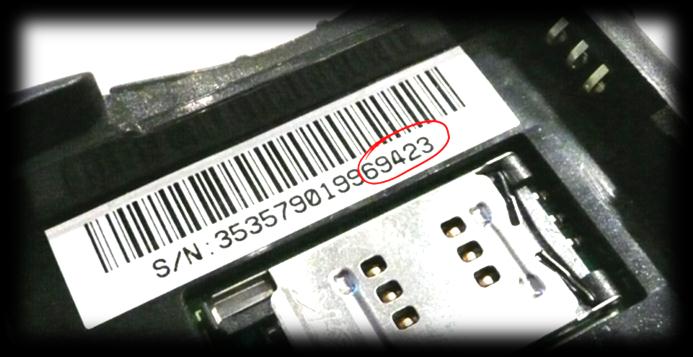

16 Aby zresetowad kod dostępu ponownie na należy wykonad następujące kroki (bateria musi byd naładowana): 1. Włączyd GPSGUARDIAN. 2. Podłączyd kabel ładowarki. 3. Poczekad aż żółta dioda zacznie mrugad. 4. Ustawid przełącznik GEO - Parkowania na on. 5. W ciągu trzech sekund włączyd przycisk SOS i przytrzymad dopóki wszystkie diody zaświecą się jednocześnie Zmiana Nr Telefonu Baza 2. Komenda umożliwia zmianę nr Baza 2 <kod dostępu>*53*<nr bazy 2> Przykład komendy SMS Wiadomośd potwierdzająca *53* PHONE NUMBER TO RECEIVE CUSTOM MESSAGES CHANGED Potwierdzenie zostanie wysłane wyłącznie na nowy numer Baza 2. Aby otrzymywad wiadomości potwierdzające na nr Baza 2 konieczne jest aktywowanie funkcji opisanej w punkcie Zmiana Nr Telefonu SOS 1 Komenda zmienia nr telefonu SOS 1. Numer SOS 1 jest wybierany w pierwszej kolejności w przypadku wciśnięcia przycisku SOS. Jeżeli nr nie zostanie odebrany, wybierany jest kolejny nr SOS 2 a następnie SOS 3. Taka pętla powtarzana jest trzy krotnie. <kod dostępu>*54*<nr SOS 1> Przykład komendy SMS *54* Wiadomośd potwierdzająca DIAL OUT PHONE NUMBER 1 UPDATED Zmiana Nr Telefonu SOS 2 Komenda zmienia nr telefonu SOS 2. Nr telefonu SOS 1 jest wybierany w pierwszej kolejności w przypadku wciśnięcia przycisku SOS. Jeżeli nr nie zostanie odebrany, wybierany jest kolejny nr SOS 2 a następnie SOS 3. Taka pętla powtarzana jest trzy krotnie.

17 <kod dostępu>*55*<nr SOS 2> Przykład komendy SMS *55* Wiadomośd potwierdzająca DIAL OUT PHONE NUMBER 2 UPDATED Zmiana Nr Telefonu SOS 3 Komenda zmienia nr telefonu SOS 3. Nr telefonu SOS 1 jest wybierany w pierwszej kolejności w przypadku wciśnięcia przycisku SOS. Jeżeli nr nie zostanie odebrany, wybierany jest kolejny nr SOS 2 a następnie SOS 3. Taka pętla powtarzana jest trzy krotnie. <kod dostępu>*56*<nr SOS 3> Przykład komendy SMS *56* Wiadomośd potwierdzająca DIAL OUT PHONE NUMBER 3 UPDATED Włączenie komunikacji w tryb SMS W tym trybie komunikacja odbywa się tylko poprzez wysyłanie wiadomości SMS na skonfigurowane nr bazowe. <kod dostępu>*57 Przykład komendy SMS *57 Wiadomośd potwierdzająca SMS COMMUNICATION ONLY SELECTED Włączenie komunikacji w tryb GPRS i SMS. W tym trybie informacje o położeniu są przesyłane on-line na skonfigurowany serwer poprzez Internet (połączenie GPRS). Komunikaty potwierdzające (patrz punkt 9) są wysyłane jako SMS na nr Baza 2. Informacje o położeniu mogą byd wysyłane na żądanie lub w przypadku uruchomienia alarmu na nr Baza 3 (patrz punkt 4.9) <kod dostępu>*58 Przykład komendy SMS *58 Wiadomośd potwierdzająca GPRS+SMS COMMUNICATION SELECTED

18 5.16. Zresetuj Guardiana Funkcja umożliwia zdalne zresetowanie urządzenia. Przydatna w przypadku doładowania karty pre paid, kiedy wymagane jest wyłączenie i ponowne włączenie urządzenia. Wykasowaniu ulegają również wszystkie zapisane w pamięci pozycje. <kod dostępu>*61 Przykład komendy SMS *61 Wiadomośd potwierdzająca MEMORY LOCATIONS ERASED Automatyczne odbieranie telefonu Funkcja umożliwia podsłuch za pomocą GPSGUARDIANa lub rozmowę z użytkownikiem. <kod dostępu>*62*x X=1,2,,9 automatyczne odbieranie telefonu po x dzwonkach X=0 wyłącz automatyczne odbieranie Przykład komendy SMS Wiadomośd potwierdzająca *62*3 PICKUP PHONE CALLS HAS BEEN UPDATED Ze względu na bezpieczeostwo nr karty SIM urządzenia powinien byd strzeżony, aby niepowołana osoba nie mogła podsłuchiwad użytkownika GUARDIANa. Dodatkowym środkiem bezpieczeostwa jest włączenia możliwości podsłuchu (np *62*2) przed korzystaniem z tej funkcji i jej wyłączenie po zakooczeniu podsłuchu (np *62*0) Format przesyłania pozycji Funkcja umożliwia ustawienie formatu przesyłania pozycji (4.9) Składnia komendy SMS: <kod dostępu>*63*x X=0 format NMEA X=1 format WGS84 X=2 format DECIMAL Przykład komendy SMS *63*1

19 6. Komendy zaawansowane z numerów bazowych Opisane w tym punkcie komendy są rozszerzoną wersją funkcji opisanych w punkcie 5. Różnica polega na tym, że mogą byd one wysłane wyłącznie z numerów telefonów dodanych jako bazowe (np. Baza 2 patrz punkt 5.10). Pojawia się tu wiele dodatkowych opcji, które należy stosowad z rozwagą. Zalecamy używanie wyłącznie komend opisanych w punkcie 5, chyba że wybrana konfiguracja wymaga użycia innych opcji, które mogą zostad aktywowane wyłącznie komendą opisaną poniżej. Zaletą komend zaawansowanych jest ich możliwośd łączenia w jednym SMSie. Dzięki temu możliwe jest przekonfigurowanie pracy urządzenia jedną złożoną komendą. Przykładowe zastosowanie opisane jest w punkcie 4.9. Komendę złożoną budujemy wg schematu: 05*827,komenda1,komenda2,,0 Znacznik START Komendy 1,2, Znacznik KONIEC Każdą komendę rozpoczynamy od ciągu 05*827,. Następnie wstawiamy nr komendy wraz z parametrem i kooczymy przecinkiem. Całośd zakaoczamy znakiem 0. Przykładowa komenda zaprezentowana w punkcie 4.9 składa się z następujących elementów: Ustawienie częstotliwości logowania on-line na 0 (6.33) Ustawienie wysyłania powiadomieo tylko na nr Baza 2 () 05*827, 79,0000, 12, 30,1, 0 Znacznik START Przełączenie urządzenia w tryb SMS (6.2) Znacznik KONIEC 6.1. Żądaj obecnej lokalizacji Informacja o położeniu zostanie przekazana do numeru Baza1 i Baza3 (tryb SMS) lub do serwera WWW i nr Baza 3 (tryb SMS+GPRS). 05*827,11,0 05*827,11,0 Treśd SMSa z informacją o położeniu: 05*850,000,PT33,A, ,N, ,E,000.1,003.4,01.0,11:55: ,2.31,99 Kody aktywacji: 850 na żądanie 827 aktywowany alarmem Szerokośd geograficzna Długośd geograficzna Czas i data lokalizacji

20 6.2. Tryb SMS Aktywuje tryb SMS działania urządzenia położenie wysyłane przez SMSy. 05*827,12,0 05*827,12,0 Nie używaj, jeżeli nie wiesz, co zmieniasz! 6.3. Tryb GPRS i SMS Aktywuje tryb GPRS działania urządzenia położenie wysyłane przez GPRS. Więcej informacji w punkcie (Tryb domyślny) 05*827,13,0 05*827,13,0 Nie używaj, jeżeli nie wiesz, co zmieniasz! 6.4. Aktualizuj numer SOS 1 Nr telefonu SOS 1 jest wybierany w pierwszej kolejności w przypadku wciśnięcia przycisku SOS. Jeżeli nr nie zostanie odebrany, wybierany jest kolejny nr SOS 2 a następnie SOS 3. Taka pętla powtarzana jest trzy krotnie. 05*827,14,<nowy numer>,0 05*827,14, ,0 Nowy numer to: Aktualizuj numer SOS 2 Nr telefonu SOS 1 jest wybierany w pierwszej kolejności w przypadku wciśnięcia przycisku SOS. Jeżeli nr nie zostanie odebrany, wybierany jest kolejny nr SOS 2 a następnie SOS 3. Taka pętla powtarzana jest trzy krotnie. 05*827,15,<nowy numer>,0 05*827,15, ,0 Nowy numer to: Aktualizuj numer SOS 3 Nr telefonu SOS 1 jest wybierany w pierwszej kolejności w przypadku wciśnięcia przycisku SOS. Jeżeli nr nie zostanie odebrany, wybierany jest kolejny nr SOS 2 a następnie SOS 3. Taka pętla powtarzana jest trzy krotnie.

21 05*827,16,<nowy numer>,0 05*827,16, ,0 Nowy numer to: Przycisk SOS Funkcja aktywuje lub dezaktywuje działanie przycisku SOS. 05*827,67,x,0 x = 0 (Przycisk SOS wyłączony) x = 1 (Przycisk SOS włączony domyślne) 05*827,67,1,0 (Przycisk SOS włączony) 6.8. Automatyczne odbieranie telefonów Funkcja aktywuje lub wyłącza automatyczne odbieranie rozmów przez GUARDIANa. Umożliwia podsłuch. Więcej informacji w punkcie *827,18,x,0 x=1,,9 (Liczba dzwonków, po których następuje automatyczny odbiór) x=0 (Wyłączony nie odbieraj telefonu ) 05*827,18,3,0 (odbierz po trzech dzwonkach) Nie ma możliwości ograniczenia numerów odbieranych automatycznie, wszystkie telefony będą odbierane w ten sam sposób Ustaw tryb UDP lub TCP Zmienia protokół transmisji danych do serwera 05*827,19,x,0 x=0 (tryb UDP) x=1 (tryb TCP) 05*827,19,1,0 (Przełącz na tryb TCP) Nie używaj, jeżeli nie wiesz, co zmieniasz! Wyłącz alarm GEO Parkowania Wyłącza alarm GEO-Parkowania. Więcej informacji na temat alarmu w punkcie 5.2 i *827,20,0 05*827,20,0

22 6.11. Aktywuj alarm GEO Parkowania Aktywuje alarm GEO-Parkowania. Więcej informacji na temat alarmu w punkcie 5.2 i *827,21,0 05*827,21,0 Zostanie wysłany SMS informujący o zaobserwowaniu ruchu, gdy urządzenie będzie się poruszało przynajmniej 5 km/h lub zostanie poruszone 3 razy w ciągu 30 sekund Wyłącz alarm bezruchu Wyłącza alarm bezruchu. Więcej informacji na temat alarmu w punkcie *827,22,0 05*827,22, Aktywuj alarm bezruchu Aktywuje alarm bezruchu. Więcej informacji na temat alarmu w punkcie *827,23,0 05*827,23,0 Urządzenie wyda krótki sygnał (alarm zostanie aktywowany), jeśli nie będzie ono poruszane dłużej niż przez 1 minutę. Przykładowe zastosowanie: ochrona pracowników na budowie, ochrona osób chorych (jeśli dana osoba nie będzie się poruszad istnieje prawdopodobieostwo, że mogła ulec wypadkowi itp.) Port docelowy TCP Umożliwia zmianę portu TCP, na który mają byd wysyłane dane do serwera. 05*827,24,x,0 x=80 (System dziesiątkowy) domyślnie od 0 do *827,24,80,0 (Port docelowy TCP) Nie używaj, jeżeli nie wiesz, co zmieniasz! Port docelowy UDP Umożliwia zmianę portu UDP, na który mają byd wysyłane dane do serwera.

23 05*827,25,x,0 x=6080 (System dziesiątkowy) domyślnie od 0 do *827,25,6080,0 (Port docelowy UDP) Nie używaj, jeżeli nie wiesz, co zmieniasz! Nazwa ISP (login) Umożliwia zmianę parametrów logowania do sieci GPRS - login. Przydatne w przypadku zmiany operatora. 05*827,26,<login>,0 05*827,26,guest,0 Maksymalnie 24 znaki loginu. Nie używaj, jeżeli nie wiesz, co zmieniasz! Hasło ISP Umożliwia zmianę parametrów logowania do sieci GPRS - hasło. Przydatne w przypadku zmiany operatora. 05*827,27,<hasło>,0 05*827,27,guest,0 Maksymalnie 16 znaków. Nie używaj, jeżeli nie wiesz, co zmieniasz! Informacja o lokalizacji po nieodebranym telefonie. Włączenie tej opcji umożliwia żądanie aktualnej pozycji bez wysyłania zbędnych SMSów. 05*827,28,x,0 x=0 (Nie informuj o lokalizacji po nieodebranym telefonie) x=1 (Wysyłaj informację o lokalizacji po nieodebranym telefonie) 05*827,28,1,0 (Żądaj aktualnej lub ostatnio znanej informacji o lokalizacji) Funkcja obsługiwana jest wyłącznie przez telefony Baza 1 i Baza 3. Po wybraniu nr urządzenia należy rozłączyd się po pierwszym sygnale. Jeżeli uzyskana pozycja ma wskaźnik HDOP równy 0, należy powtórnie wykonad operację, aż do uzyskania aktualizacji pozycji z HDOP różnym od 0. Wskaźnik HDOP równy 0 oznacza, że otrzymaliśmy ostatnią znaną pozycję, a aktualna pozycja nie może zostad ustalona (brak tzw. FIXu).

24 6.19. Docelowy adres IP lub nazwa domeny w kodzie ASCII Komenda umożliwia zmianę serwera, na który wysyłane są informacje o lokalizacji. 05*827,29,adres www,0 05*827,29, Maksymalnie 32 znaki Zresetuj Guardiana Funkcja umożliwia zdalne zresetowanie urządzenia. Przydatna w przypadku doładowania karty pre paid, kiedy wymagane jest wyłączenie i ponowne włączenie urządzenia. Wykasowaniu ulegają również wszystkie zapisane w pamięci pozycje. 05*827,31,0 05*827,31,0 To polecenie nie może byd użyte z żadnym innym poleceniem. Twój GPSGUARDIAN zostanie zresetowany i ponowne uruchomienie zajmie od 30 do 60 sekund. Wiadomośd potwierdzająca 2 : MEMORY LOCATIONS ERASED urządzenie zostało zresetowane i pamięć wyczyszczona Ostrzeżenie o rozładowaniu baterii Aktywowanie tego alarmu skutkuje wysyłaniem powiadomienia o niskim poziomie naładowania baterii (przy ok %). Więcej informacji na temat alarmu znajduje się w punkcie *827,32,x,0 x=0 (Brak ostrzeżenia) x=1 (Ostrzeżenie w przypadku aktywności baterii < 20%) 05*827,32,0,0 (Brak ostrzeżenia o niskiej aktywności baterii) Ponowne wysyłanie pozycji w przypadku braku połączenia GPRS Opcja umożliwia zapisywanie w pamięci punktów w przypadku braku komunikacji GPRS. W przypadku ponownego uzyskania połączenia GPRS, zapisane w pamięci dane są wysyłane na serwer. 05*827,33,x,0 x=0 (Nie wysyłaj pozycji) 2 Wysyłana do Bazy 2 wymaga konfiguracji wstępnej opisanej w punkcie 4.8

25 x=1 (Wyślij pozycję) 05*827,33,1,0 (Automatyczna odpowiedź) Nie używaj, jeżeli nie wiesz, co zmieniasz! Dołączanie numeru IMEI do wiadomości SMS Funkcja umożliwia dodanie do każdej wysłanej wiadomości SMS na nr Baza 1 lub Baza 3 nr IMEI urządzenia. 05*827,34,x,0 x=0 (Nie dołączaj numeru) x=1 (Dołącz numer) 05*827,34,1,0 (Dołącz numer IMEI) Nie używaj, jeżeli nie wiesz, co zmieniasz! Nowy numer telefonu Baza 1 Funkcja umożliwia ustawienie nr Baza 1 05*827,5,<nowy numer>,0 05*827,5, ,0 Nowy numer to Nie używaj, jeżeli nie wiesz, co zmieniasz! Nowy numer telefonu Baza 2 Funkcja umożliwia ustawienie nr Baza 2 05*827,53,<nowy numer>,0 05*827,53, ,0 Nowy numer to Nowy numer telefonu Baza 3 Funkcja umożliwia ustawienie nr Baza 3

26 05*827,57,<nowy numer>,0 05*827,57, ,0 Nowy numer to Wiadomości potwierdzające do telefonu Baza 2 Opcja ta umożliwia otrzymywanie SMSów potwierdzających zmiany w konfiguracji i alarmy o zdarzeniach (patrz punkt 9). Wymaga wcześniejszego skonfigurowania nr Baza 2 (5.10) 05*827,55,x,0 x=0 (Wyłączone) x=1 (Włączone) 05*827,55,1,0 (Wiadomości dla Baza 2 - włączone) Otrzymywanie poleceo z innych telefonów Opcja umożliwia otrzymywanie poleceo opisanych w punkcie 5 z numerów nie skonfigurowanych jako bazowe. Wymagana jest znajomośd kodu dostępu (6.39) Domyślnie włączona 05*827,A0,x,0 x = 0 (Wyłącz polecenia z innych telefonów) x = 1 (Włącz polecenia z innych telefonów) 05*827,A0,1,0 (Włącza polecenia z innych telefonów) Nie używaj, jeżeli nie wiesz, co zmieniasz! Nowy numer SMSC Opcja ustawienia numeru SMS Center. Standardowo numer jest zapisany na karcie SIM i nie wymaga konfiguracji. 05*827,56,<nowy numer>,0 05*827,56, ,0 Nowy numer to Nie używaj, jeżeli nie wiesz, co zmieniasz! Włączanie trybów uśpienia. Komenda włącza lub wyłącza zadany tryb uśpienia. Więcej informacji na temat trybów uśpienia znajduje się w punkcie 7.

27 05*827,51,x,0 x=0 (Wyłącz wszystkie tryby) Przy wyłączonej funkcji uśpienia urządzenie utrzymuje cały czas włączony modem GSM. GPS jest wyłączany i włączany dzięki sygnałom z czujnika ruchu (6.40) x=1 (Włącz podstawowy tryb uśpienia) W tym trybie urządzenie utrzymuje stała komunikację GSM. Pozycja jest aktualizowana wyłącznie na podstawie ustawienia częstotliwości logowania w trybach uśpienia patrz punkt W tym trybie czujnik ruchu i związane z nim funkcje nie działają. x=2 (Włącz głęboki tryb uśpienia) W tym trybie modem GSM jest wyłączany i komunikacja z urządzeniem (rekonfiguracja) jest możliwa tylko w momentach wybudzenia patrz punkt czujnik ruchu i związane z nim funkcje nie działają. x=3 (Włącz tryb uśpienia aktywowany czujnikiem ruchu) W tym trybie uśpienie jest aktywowane w przypadku braku ruchu przez ok. 3 minuty. W trybie uśpienia modem GSM jest wyłączony i rekonfiguracja możliwa jest tylko podczas poruszania się urządzenia. Czujnik ruchu oraz związane z nim funkcje działają normalnie, ale z lekkim opóźnieniem co jest związane z koniecznością aktywacji modemu GSM. 05*827,51,1,0 (Włącz podstawowy tryb uśpienia) Najpierw musisz ustawid częstotliwośd logowania w trybach uśpienia (patrz punkt 6.32) oraz aktywowad dostarczanie wiadomości w trybach uśpienia (patrz punkt 6.31) Dostarczanie wiadomości w podstawowym lub głębokim stanie uśpienia Włączenie tej opcji jest konieczne do otrzymywania informacji o położeniu w trybie uśpienia 05*827,58,x,0 x=0 (Wyłącz dostarczanie wiadomości) x=1 (Włącz dostarczanie wiadomości) 05*827,58,1,0 (Włączone dostarczanie wiadomości) Częstotliwośd logowania w trybie uśpienia Funkcja umożliwia ustawienie częstotliwości logowania pozycji w trybach uśpienia. Więcej informacji w punktach 0, 0 i 0. Skonfigurowane w HEX. Jak przeliczyd - patrz punkt 13

28 Opcja ta konfiguruje jak często urządzenie ma się wybudzad ze stanu uśpienia. Co taki okres jest aktualizowana pozycja szczegóły dot. trybów uśpienia znajdziesz w punkcie *827,59,xxxx,0 Muszą byd 4 znaki!!! Wpisana liczba xxxx jest to liczba sekund podzielona przez 4 i wyrażona w trybie HEX (szesnastkowy). Z powodu skomplikowania zalecamy korzystanie z tabeli xxxx=0000 Wyłączony, xxxx=00e1 Uśpiony przez 15 minut, xxxx=0384 Uśpiony przez godzinę, itd. Max xxxx=3fff (hex) Uśpiony przez sekund (18 godzin, 12 minut,20 sekund) Więcej przykładów w tabeli *827,59,00E1,0 (Uśpiony przez 15 minut) Przykład 1: Urządzenie ma pozostad w stanie uśpienia przez 2 godziny. 2 godziny = 120 minut = 7200 sekund Urządzenie mnoży podaną liczbę przez 4, więc przed wpisaniem czasu do komendy należy podzielid go przez /4=1800 Teraz zamieniamy otrzymaną liczbę na wartości HEX. 1800=708(HEX). Wynik 708 wpisujemy do komendy SMS. Dla uproszczenia proponujemy korzystad z tabeli Przykład 2: Konfiguracja głębokiego trybu uśpienia. Aby sprawdzid czas uśpienia należy pomnożyd 900 przez 4 a następnie podzielid wynik, czyli 3600, przez 60. Wynik (60) oznacza, że urządzenie będzie w stanie uśpienia przez 60 minut. Po 60 minutach urządzenie uruchomi się na 3 minuty (GPS i GSM działają) i sprawdzi nowe wiadomości oraz uaktualni lokalizację. Po trzech minutach znów przejdzie w tryb spoczynku Częstotliwośd logowania ONLINE SMS lub GPRS Funkcja umożliwia ustawienie częstotliwości logowania gdy urządzenie pozostaje w ruchu. Więcej informacji znajdziesz w punkcie 0. Skonfigurowane w HEX. Jak przeliczyd - patrz punkt 13 Muszą byd 4 znaki!!! 05*827,79,xxxx,0 xxxx = 0000 brak informacji i położeniu i kontroli (domyślne po aktualizacji systemu lub jego zresetowaniu) xxxx = 0001 wysyłanie 1 wiadomości co 4 sekundy, xxxx = wysyłanie 1 wiadomości co 8 sekund, xxxx = wysyłanie 1 wiadomości co 12 sekund,

29 xxxx = wysyłanie 1 wiadomości co 16 sekund, itd. Maksymalnie xxxx = 3FFF (hex)(wysyłanie 1 wiadomości co sekundy) 05*827,79,0005,0 (Wysyłanie 1 wiadomości co 20 sekund) Przykład: Urządzenie ma wysyład wiadomości w trybie pracy co 30 minut. 30 minut = 1800 sekund 1800/4 = 450 (Dzielimy przez 4 ponieważ urządzenie automatycznie mnoży wpisany czas przez 4). Zamieniamy 450 na HEX (patrz punkt 13). 450 = 1C2 (HEX) Wynik wpisujemy do komendy SMS Tabela przeliczająca czas na komendę w HEX Czas logowania Wartośd xxxx 16 sek sek sek 000F 2 min 001E 3 min 002D 5 min 004B 10 min min 00E1 30 min 01C2 40 min h h h h 0A8C 4h 0E10 5h h h 2A30 24h Częstotliwośd logowania OFFLINE Funkcja umożliwia ustawienie częstotliwości logowania gdy urządzenie pozostaje w bezruchu i żaden tryb uśpienia nie jest aktywowany. Wbudowany czujnik ruchu wyłącza

30 logowanie po około 3 minutach. Wtedy pozycja będzie zapisywana zgodnie z ustawieniami tej funkcji. Więcej informacji w punkcie 0. Skonfigurowane w HEX. Jak przeliczyd - patrz punkt 13 05*827,66,xxxx,0 Muszą byd 4 znaki!!! Wpisana liczba xxxx jest to liczba sekund. Urządzenie automatycznie pomnoży ją przez 4. xxxx = 0000 brak praktycznej kontroli (domyślne po aktualizacji systemu lub jego zresetowaniu) w trybie uśpienia xxxx = 0001 wysyłanie 1 wiadomości co 4 sekundy, xxxx = wysyłanie 1 wiadomości co 8 sekund, xxxx = wysyłanie 1 wiadomości co 12 sekund, xxxx = wysyłanie 1 wiadomości co 16 sekund, itd. Max xxxx = 3FFF (hex)(wysyłanie 1 wiadomości co sekundy) 05*827,66,0005,0 (Wysyłanie 1 wiadomości co 20 sekund) Przykład: Urządzenie ma wysyład wiadomości w trybie uśpienia co 30 minut. 30 minut = 1800 sekund 1800/4 = 450 (Dzielimy przez 4 ponieważ urządzenie automatycznie mnoży wpisany czas przez 4). Zamieniamy 450 na HEX. 450 = 1C2 (HEX - patrz punkt 13) Wynik wpisujemy do komendy SMS Połączenie z GPRS w stanie uśpienia Po aktywowaniu tej opcji urządzenie w trakcie uśpienia rozłącza sesję GPRS. Opcja dotyczy trybów uśpienia, kiedy utrzymywana jest komunikacja GSM. 05*827,A2,x,0 x=0 (Pozostao połączony z GPRS w trybie uśpienia) x = 1 (Rozłącz się z GPRS w trybie uśpienia) 05*827,A2,1,0 (Rozłączony z GPRS w trybie uśpienia) Wiadomośd potwierdzająca NIE zostanie wysłana Alarm o przekroczeniu limitu prędkości Opcja umożliwia otrzymywanie komunikatów alarmowych w przypadku poruszania się urządzenie powyżej ustalonej prędkości. Dodatkowo ustalany jest czas, przez jaki za wysoka prędkośd musi byd utrzymana, aby alarm został aktywowany. Skonfigurowane w HEX. Jak przeliczyd - patrz punkt 13

31 05*827,64,xx,yy,0 xx = limit prędkości od 00 do FF (255 hex max) Muszą byd 2 znaki (wartości w węzłach!) yy = 00 Sprawdzanie prędkości wyłączone yy = od 01 do FF (255 hex) liczba sekund powyżej limitu czasu przed aktywacją (muszą byd 2 znaki!) 05*827,64,35,05,0 (Wyślij wiadomośd w momencie przekraczania prędkości 100 km/h dłużej niż przez 5 sekund) (1 węzeł to 1,852 km/h) Aby znaleźd prędkośd w węzłach znając prędkośd w km/h należy daną prędkośd podzielid przez 1,852. Przykład: Limit prędkości powinien wynosid 50 km/h. Aby znaleźd wartośd w węzłach: 50/1,852=27 27 węzłów należy teraz zamienid na HEX, aby wysład komendę. Posługując się kalkulatorem wyliczamy: 27 węzłów to 1B. Taką prędkośd wpisujemy w treści SMS. Prędkośd w km/h Wartośd xx 50 1B B B B Wiadomośd potwierdzająca 3 : SPEED CHECK ENABLED Włączenie funkcji kontroli prędkości Wiadomośd w przypadku przekroczenia prędkości (aktywacja alarmu) 4 : OVERSPEED ALERT Pojazd poruszał się powyżej ustawionego maksimum prędkości Komunikacja z urządzeniem Opcja umożliwia włączenie urządzenia w tryb wyczekiwania. Guardian utrzymuje komunikację GSM, dzięki czemu możliwe jest w każdej chwili jego aktywowanie do pełnej pracy. Dzięki wyłączonemu odbiornikowi GPS i braku komunikacji GPRS oszczędza energię. 3 Wysyłana do Bazy 2 wymaga konfiguracji wstępnej opisanej w punkcie Wysyłana do Bazy 2 wymaga konfiguracji wstępnej opisanej w punkcie 4.8

32 05*827,9x,0 x= 0 (Wyłącz urządzenie) x = 1 (Włącz urządzenie) Urządzenie nadal będzie przyjmowad komunikaty sterujące, ale przestanie wysyład aktualną pozycję oraz informacje o alarmach. W praktyce oznacza to pozostawienie włączonego modułu GSM i wyłącznie modułu GPS. Dzięki temu możliwe jest aktywowanie funkcji śledzenie tylko w wybranym przez nas czasie. 05*827,91, 0 (Włącz urządzenie) APN dla GPRS Funkcja umożliwia skonfigurowanie punktu dostępowego APN. 05*827,17,<nazwa>,0 05*827,17,vodafone,0 Maksymalnie 32 znaki (domyślnie internet ) Nie używaj, jeżeli nie wiesz, co zmieniasz! Kod dostępu (ID) Opcja umożliwia zmianę standardowego kodu bezpieczeostwa. Zalecamy zmianę kodu zaraz po otrzymaniu urządzenia. Do zmiany kodu konieczne jest najpierw skonfigurowanie nr Baza 2 (5.10). 05*827,A1,xxxxxxxxxx,0 Musi byd 10 znaków! xxxxxxxxxx = Dziesięcioznakowy kod bezpieczeostwa (Użyte mogą byd liczby lub litery) 05*827,A1,Ab a,0 (Zmieo kod na Ab a ) Wrażliwośd czujnika ruchu skonfigurowane w HEX (patrz punkt 13) Opcja umożliwię wyłączenie lub zmianę czułości czujnika. Ustawienie na 0 wyłącza czujnik. Wzrost wartości to wzrost czułości. Domyśle ustawienie gwarantuje wzbudzenie urządzenie przy niewielkim ruchu i jest wystarczające do większości zastosowao. Zmieo to ustawienie tylko jeżeli wiesz co robisz. 05*827,68,xx,0 xx = 0A (Domyślne) Max xx = FF Muszą byd 2 znaki! 05*827,68,0A,0 Wrażliwośd czujnika ruchu jest to czułośd urządzenia na ruch.

33 6.41. Kontrola lokalizacji przy włączonym roamingu Funkcja pozwala na kontrolowanie zachowania urządzenia w przypadku wyjazdu za granicę i przejście w tryb roamingu. Standardowo funkcja jest włączona. Zalecamy stosowanie kart abonamentowych w przypadku wyjazdów za granicę. Karta SIM DATA sieci Plus nie umożliwia przesyłania danych GPRS w roamingu. Więcej informacji na ten temat znajdziesz w punkcie *827,A3,x,0 x = 0 (kontynuuj monitoring on-line w roamingu) x = 1 (wyłącz monitoring on-line w roamingu) 05*827,A3,1,0 (Przerwij kontrolę) Jeśli karta SIM ma włączony roaming urządzenie przestanie wysyład aktualne dane o pozycji. Wszystkie inne wiadomości będą nadal przesyłane. Wiadomośd potwierdzająca zostanie wysłana. 7. Tryby uśpienia Urządzenie posiada 4 tryby pracy. W każdym z nich opcje związane z oszczędzaną energią. Aby otrzymywad wiadomości o lokalizacji w trybie uśpienia należy aktywowad funkcję Dostarczanie wiadomości w podstawowym lub głębokim stanie uśpienia (patrz 6.31) 7.1. Tryb uśpienia wyłączony Jeśli nie zostanie aktywowany żaden tryb uśpienia a urządzenie nie będzie poruszane, automatycznie wejdzie w stan uśpienia. W tym trybie moduł GSM jest włączony, moduł GPS wyłączony. Urządzenie wybudza się w momencie wykrycia ruchu. W trybie tym, jeśli urządzenie nie będzie poruszane, dane o lokalizacji będą wysyłane z częstotliwością jaką ustawimy w funkcji Częstotliwośd logowania OFFLINE dla trybu uśpienia (patrz punkt 6.34). Przykład: Urządzenie nie ma włączonego żadnego trybu uśpienia. Częstotliwośd logowania ONLINE (w trybie pracy) 1 minuta. Częstotliwośd logowania OFFLINE (w trybie uśpienia) 1 godzina.

34 Urządzenie wykrywa ruch logowanie co 1 min w trybie ONLINE Urządzenie pozostaje w bezruchu logowanie co 1h w trybie OFFLINE Urządzenie wykrywa ruch logowanie co 1 min w trybie ONLINE Brak prędkości oraz wskaźnika HDOP spowodowany jest tym, że urządzenie znajdowało się w pomieszczeniu gdzie nie było sygnału GPS, więc przekazywane informacje o lokalizacji to ostatnie dane zachowane w pamięci urządzenia Tryb podstawowy Guardian w uśpieniu utrzymuje komunikację GSM, a moduł GPS jest włączany tylko co określona jednostkę czasu (6.32). Czujnik ruchu i związane z nim funkcje nie działają w tym trybie. Aktywowanie funkcji: 1. Należy określid czas uśpienia Częstotliwośd logowania w podstawowym lub głębokim trybie uśpienia (patrz 6.32). 2. Aktywujemy funkcję dostarczania wiadomości w trybie uśpienia (patrz 6.31). 3. Włączamy tryb uśpienia (patrz 6.30) Komendy aktywujące podstawowy tryb uśpienia: 1. 05*827,59,xxxx,0 Częstotliwośd logowania w podstawowym lub głębokim trybie uśpienia (xxxx oznacza czas uśpienia przykłady w tabeli, patrz punkt ) 2. 05*827,58,1,0 Dostarczanie wiadomości w trybie uśpienia (Włączenie funkcji) 3. 05*827,51,1,0 (Włączenie podstawowego trybu uśpienia) Można też użyd komendy łączonej (6): 05*827,59,xxxx,58,1,51,1,0 Urządzenie wybudza się wyłącznie gdy upłynie czas uśpienia (nie obudzi się w przypadku wykrycia ruchu). Informacje o lokalizacji wysyłane będą z taką częstotliwością, jaką ustawimy w poleceniu około 3 minuty. Wynika to z faktu, że urządzenie po upływie określonego czasu przez 3 minuty łączy się z GPS i GSM, pobiera dane a następnie je wysyła. Przykład: Chcemy aby urządzenie spało przez 30 minut.

35 Po aktywowaniu funkcji przez 2-3 minuty będzie ono zasypiad, przez 30 minut pozostanie w trybie uśpienia. W trybie tym moduł GSM jest włączony, więc połączenie telefoniczne jest możliwe. Również polecenia będą przesyłane bez opóźnieo Tryb głęboki Guardian w uśpieniu wyłącza moduł GSM i GPS. Oba moduły są aktywowane co ustaloną jednostkę czasu Czujnik ruchu i związane z nim funkcje nie działają w tym trybie. Aktywowanie funkcji: 1. Należy określid czas uśpienia Częstotliwośd logowania w podstawowym lub głębokim trybie uśpienia (patrz 6.32). 2. Aktywujemy funkcję dostarczania wiadomości w trybie uśpienia (patrz 6.31). 3. Włączamy tryb uśpienia (patrz 6.30) Komendy aktywujące głęboki tryb uśpienia: 1. 05*827,59,xxxx,0 Częstotliwośd logowania w podstawowym lub głębokim trybie uśpienia (xxxx oznacza czas uśpienia przykłady w tabeli, patrz punkt ) 2. 05*827,58,1,0 Dostarczanie wiadomości w trybie uśpienia (Włączenie funkcji) 3. 05*827,51,2,0 (Włączenie głębokiego trybu uśpienia) Można też użyd komendy łączonej (6): 05*827,59,xxxx,58,1,51,2,0 Urządzenie wybudza się wyłącznie gdy upłynie czas uśpienia (nie obudzi się w przypadku wykrycia ruchu). Informacje o lokalizacji wysyłane będą z taką częstotliwością, jaką ustawimy w poleceniu około 3 minuty. Wynika to z faktu, że urządzenie po upływie określonego czasu przez 3 minuty łączy się z siecią GSM i ustala pozycję dzięki systemowi GPS. Przykład: Chcemy aby urządzenie spało przez 30 minut. Po aktywowaniu funkcji przez 2-3 minuty będzie ono zasypiad, przez 30 minut pozostanie w trybie uśpienia. W tym trybie moduł GSM są wyłączony w trakcie uśpienia, więc połączenie telefoniczne jest niemożliwe. Również polecenia konfiguracyjne (SMS) będą odebrane dopiero, gdy urządzenie obudzi się (patrz 6.32) Tryb aktywowany czujnikiem ruchu Guardian przechodzi w tryb uśpienia jeżeli nie porusza się przez ok. 3 minuty. Wyłączane są wtedy moduły GSM i GPS. Ten tryb różni się od sytuacji, kiedy uśpienie nie jest aktywowane (0) wyłącznie tym, że modem GSM jest w nim wyłączany. Należy pamiętad, że przy wyłączonym modemie GSM komunikacja z urządzeniem jest niemożliwa musimy czekad aż urządzenie zostanie poruszone lub minie określony czas (6.32)

36 Aktywowanie funkcji: 1. Należy określid czas uśpienia Częstotliwośd logowania w podstawowym lub głębokim trybie uśpienia (patrz 6.32). 2. Aktywujemy funkcję dostarczania wiadomości w trybie uśpienia (patrz 6.31). 3. Włączamy tryb uśpienia (patrz 6.30) Komendy aktywujące tryb uśpienia aktywowany czujnikiem ruchu: 4. 05*827,59,xxxx,0 Częstotliwośd logowania w podstawowym lub głębokim trybie uśpienia (xxxx oznacza czas uśpienia przykłady w tabeli, patrz punkt ) 5. 05*827,58,1,0 Dostarczanie wiadomości w trybie uśpienia (Włączenie funkcji) 6. 05*827,51,3,0 (Włączenie trybu uśpienia aktywowanego czujnikiem ruchu) Można też użyd komendy łączonej (6), np.: 05*827,59,3FFF,58,1,51,3,0 Urządzenie wybudza się, gdy upłynie czas uśpienia (ok. 18 godzin i 12 minut dla przykładu powyżej wartośd 3FFF) lub gdy wykryty zostanie ruch. Czas uśpienia określa się poleceniem Częstotliwośd logowania w podstawowym lub głębokim trybie uśpienia (patrz 6.32). Informacje o lokalizacji wysyłane będą z taką częstotliwością, jaką ustawimy w poleceniu 6.32 lub w przypadku wykrycia ruchu (urządzenie budzi się wtedy i od razu wysyła dane). 8. Standardowe ustawienia Nazwa Punkt Wartośd Numer Baza Numer Baza <Pusty> Numer Baza <Pusty> Numer SMSC 6.29 <Pusty> Wiadomości dla Baza Włączone Polecenia z innych numerów Baza 6.28 Włączone Kod dostępu (ID) Wrażliwośd czujnika ruchu (system dziesiętny) Hex 0A Funkcja bezruchu 6.12, 6.13 Wyłączone Ostrzeżenie o rozładowaniu baterii 6.21 Włączone Przycisk SOS 6.7 Aktywny Numer SOS <Pusty> Numer SOS <Pusty> Numer SOS <Pusty> Limit prędkości Czas limitu prędkości Automatyczne odbieranie telefonów (Wyłączone)

37 Częstotliwośd logowania ONLINE sekund Częstotliwośd logowania OFFLINE h Częstotliwośd logowania w trybie uśpienia h Włączanie trybów uśpienia 6.30 Wyłączony Wiadomości w trybach uśpienia 6.31 Wyłączony Dołączenie numeru IMEI do wiadomości SMS 6.23 Wyłączony Tryb (SMS lub GPRS i SMS) 6.2 SMS i GPRS 6.3 Ustaw tryb UDP lub TCP 6.9 UDP Adres IP lub nazwa domeny 6.19 gpsguardian.pl Port docelowy UDP Port docelowy TCP APN dla GPRS 6.38 Internet Login ISP 6.16 internet Hasło ISP 6.17 <Pusty> Wyłącz sesję GPRS w stanie uśpienia 6.35 Wyłączony Kontrola lokalizacji przy włączonym roamingu 6.41 Wyłączona lokalizacja on-line Ponowne wysyłanie pozycji w przypadku braku 6.22 Włączony połączenia GPRS Aktualizacja lokalizacji po nieodebranym 6.18 Włączony telefonie PIN karty SIM Format pozycji 5.18 WGS84 9. Wiadomości przychodzące na numer Baza 2 Oryginalna wiadomość SMS: Znaczenie: PARK ALERT ACTIVATED Alarm GEO - Parkowania aktywowany* STOP MOTION ALERT ACTIVATED Alarm bezruchu aktywowany* PANIC BUTTON ACTIVATED Przycisk SOS aktywowany* LOW BATTERY VOLTAG Rozładowana bateria (<20%)* OVERSPEED ALERT Alarm o przekroczeniu limitu prędkości* PARK ENABLE CONFIRM Potwierdzenie włączenia funkcji GEO - Parkowania PARK DISABLE CONFIRM Potwierdzenie wyłączenia funkcji GEO - Parkowania STOP MOTION ENABLE CONFIRM Potwierdzenie włączenia funkcji bezruchu LOW BATTERY WARNING ENABLED CONFIRM Potwierdzenie włączenia funkcji informowania o niskim poziomie aktywności baterii LOW BATTERY WARNING DISABLED CONFIRM Potwierdzenie włączenia funkcji informowania o niskim poziomie aktywności baterii PERSONAL TRACKER ENABLED Urządzenie uruchomione PERSONAL TRACKER DISABLED Urządzenie wyłączone SECURITY ID CODE CHANGED Kod dostępu zmieniony PHONE NUMBER TO RECEIVE CUSTOM MESSAGES CHANGED Numer telefonu otrzymującego wiadomości zmieniony 5 PIN karty SIM musi byd Przy zmianie operatora i zakupi nowej karty należy ją przed włożeniem do urządzenia skonfigurowad tak, aby PIN był 0000.

38 DIAL OUT PHONE NUMBER 1 UPDATED Numer SOS 1 zaktualizowany DIAL OUT PHONE NUMBER 2 UPDATED Numer SOS 2 zaktualizowany DIAL OUT PHONE NUMBER 3 UPDATED Numer SOS 3 zaktualizowany GPRS+SMS COMMUNICATION SELECTED Wybrana tryb GPRS + SMS MEMORY LOCATIONS ERASED Wykasowano pamięd pozycji PICKUP PHONE CALLS HAS BEEN UPDATED Automatyczne odbieranie telefonów zostało zaktualizowane (*) status alarmów widoczny również na zakładka status alarmów 10. Wiadomości od GPS GUARDIANa Wiadomości od GPS GUARDIANa mogą byd wysyłane za pomocą SMS lub GPRS. Użytkownik może wybrad spośród dwóch trybów: Tryb SMS Wszystkie dane przesyłane są za pomocą SMS. Dla początkowych ustawieo wiadomości zwrotne przesyłane są wyłącznie na serwer (za pomocą SMS). Aby otrzymywad je również na numer Baza 2, należy go aktywowad (6.27) Wiadomości określające lokalizację obiektu wysyłane są wyłącznie na numery Baza 1. Przy korzystaniu głównie z trybu SMS zalecamy zakup karty prepaid sieci Plus umożliwiającej wysyłanie SMSów za 1 gr Tryb GPRS i SMS W trybie SMS i GPRS wszystkie wiadomości wysyłane są domyślnie za pomocą GPRS. W przypadku aktywacji nr Baza 2 (5.10) i powiadomieo (6.27) potwierdzenia i alarmy są również wysyłane w formie SMSów. Dodatkowo istnieje możliwośd otrzymywania komunikatów SMS z pozycją na nr Baza 3. Więcej na ten temat przeczytasz w punkcie 4.9. W przypadku braku połączenia GPRS dane będą buforowane w pamięci aż do ponownego wejścia w zasięg sieci. Gdy GPRS będzie znów dostępny, urządzenie zacznie ponownie z niego korzystad i prześle dane zgromadzone w pamięci. Działanie wymaga aktywnej funkcji opisanej w punkcie Jeśli nie ma sygnału GSM i przycisk SOS zostanie aktywowany, wiadomośd alarmowa zostanie wysłana w momencie uzyskania sygnału GSM. Czas i data zawarte w wiadomości są to czas i data z GPS w momencie wysłania wiadomości. Podobnie jak w trybie SMS dla początkowych ustawieo wiadomości zwrotne przesyłane są wyłącznie na serwer (za pomocą SMS). Aby otrzymywad je również na numer Baza 2, należy go dodad i aktywowad. Więcej na ten temat przeczytasz w punkcie Wiadomości potwierdzające

39 Wiadomości potwierdzające są wysyłane, gdy urządzenie otrzymuje polecenie zaktualizowania ustawieo. GPS GUARDIAN ma 3 numery bazowe, które mogą zostad tak skonfigurowane, aby zmieniad ustawienia. Informacje wysyłane z numerów bazowych są przetwarzane w następujący sposób: Baza 1: Numer nadrzędny. Akceptuje wiadomości polecenia oraz wiadomości aktualizujące. Wiadomości zwrotne na żądanie lokalizacji lub zmianę konfiguracji odsyłane są za pomocą SMS na numer Baza 1 (przy włączonym trybie SMS). Dla trybu GPRS+SMS wiadomości te wysyłane są za pomocą GPRS na adres serwera. Baza 2: Ten numer może byd używany przez użytkownika do otrzymywania wiadomości tekstowych. Zestaw wiadomości opisany jest w punkcie 9. Wiadomośd jest wysyłana bezpośrednio z urządzenia na numer Baza 2. Użytkownik może wysyład następujące uproszczone polecenia z nr Baza 2 do urządzenia a) Funkcja GEO - Parkowania geo enable lub GEO ENABLE (włączanie GEO - Parkowania) geo disable lub GEO DISABLE (wyłączenie GEO - Parkowania) Wiadomośd powinna byd napisana za pomocą małych lub dużych liter. Żadne inne kombinacje nie będą akceptowane. Wiadomośd potwierdzająca: PARK ENABLED CONFIRM (włączenie funkcji) PARK DISABLE CONFIRM (wyłączenie funkcji) b) Funkcja bezruchu motion enable lub MOTION ENABLE (włącz funkcję bezruchu) motion disable lub MOTION DISABLE (wyłącz funkcje bezruchu) Wiadomośd potwierdzająca: STOP MOTION ENABLED CONFIRM (włączenie funkcji) STOP MOTION DISABLED CONFIRM (wyłączenie funkcji) Na numer Baza 2 przyjdzie również wiadomośd potwierdzająca. 12. Funkcje niedostępne w trybach uśpienia Niektóre funkcje nie mogą byd używane bądź nie będą działad jeśli podstawowy lub głęboki tryb uśpienia będzie włączony: - Funkcja bezruchu jest wyłączona - Poziom naładowania baterii sprawdzana jest wyłącznie, gdy urządzenie się budzi.

40 - Limity prędkości oraz funkcja GEO - Parkowania sprawdzane są wyłącznie, gdy urządzenie się budzi - W głębokim trybie uśpienia żadne wiadomości SMS nie są odbierane ani przetwarzane (moduł GSM jest wyłączony) - W podstawowym lub głębokim trybie uśpienia przycisk SOS jest aktywny, jednak wiadomośd o jego użyciu może byd opóźniona o sekund. - Kontrola lokalizacji jest wyłączona - Żadne telefony nie zostaną odebrane jeśli włączony jest głęboki tryb uśpienia (wyłączony moduł GSM) 13. Przelicznik HEX Zamienid liczby z systemu dziesiętnego na wartości HEX (i odwrotnie) można posługując się kalkulatorem zawartym w systemie Windows (START -> Programy -> Akcesoria -> Kalkulator). Krok 1 Wybierz naukowy widok Krok 2 Wybierz system dziesiętny Krok 3 Wpisz liczbę, np. 10

41 Krok 4 Zaznacz system szesnastkowy Krok 5 Odczytaj przekształconą wartośd Liczba 10 to A w systemie szesnastkowym. 14. Specyfikacja techniczna ATMEL chipset version (defalt) Wymiary W centymetrach: 6x3x Specyfikacja parametrów Receiver Type L1_frequency,C/A Code, 16-Channels 8192_time/frequency_search_windows Częstotliwośd aktualizacji pozycji 4 Hz Dokładnośd odczytywania pozycji Position DGPS / SBAS2 2.5m CEP3 5.0m SEP4 2.0m CEP 3.0m SEP

42 14.5. Szybkośd modułu GPS (TTFF): Cold Start 34 Sec (First time fix can be between 1-3 minutes) Warm Start 33 Sec Hot Start <3.5 Sec Reacquisition <1 Sec Czułośd Tracking -158 dbm Acquisition & Re-acquisition -148 dbm Cold Starts -142 dbm Specyfikacja modemu GSM: Power supply Single supply voltage 3.4V 4.5V Power saving Typical power consumption in SLEEP mode to 3mA Trzy zakresowy: 900, DCS 1800, PCS 1900 Compliant to GSM Phase 2/2+ GSM class Small MS Transmit power Class 4 (2W) at EGSM900 Class 1 (1W) at DCS1800 and PCS 1900 GPRS connectivity GPRS multi-slot class 10 GPRS mobile station class B Build in TCP/IP support Zakres temperatury: DATA, GPRS, CSD: Operation: -25 C to +70 C Storage temperature -40 C to +80 C GPRS data downlink transfer: max kbps GPRS data uplink transfer: max kbps

43 Coding scheme: CS-1, CS-2, CS-3 and CS-4 Supports the protocols PAP (Password Authentication Protocol) usually used for PPP connections. Integrated TCP/IP protocol. Support Packet Switched Broadcast Control Channel (PBCCH) CSD transmission rates: 2.4, 4.8, 9.6, 14.4 kbps, non-transparent Unstructured Supplementary Services Data (USSD) support SMS, MT, MO, CB, Text and PDU mode SMS storage: SIM card Support transmission of SMS alternatively over CSD or GPRS. User can choose preferred mode. FAX Group 3 Class 1 SIM interface Supported SIM card: 1.8V,3V Właściwości Audio modułu GSM: ME,BN,VM,LA,DC,SD Half Rate (ETS 06.20) Full Rate (ETS 06.10) Enhanced Full Rate (ETS / / 06.80) Echo cancellation Noise reduction Phonebook management Supported phonebook types: SM, FD, LD, MC, RC, ON, Application Toolkit Supports SAT class 3, GSM Release 98 Real time clock Implemented Timer function Programmable via AT command Firmware upgrade Firmware upgradeable over serial interface Coding schemes and maximum net data rates over air interface Coding scheme 1 Timeslot 2 Timeslot 4 Timeslot CS-1: 9.05kbps 18.1kbps 36.2kbps

44 CS-2: 13.4kbps 26.8kbps 53.6kbps CS-3: 15.6kbps 31.2kbps 62.4kbps CS-4: 21.4kbps 42.8kbps 85.6kbps GPS/ GSM Specyfikacja anteny: Wbudowana w urządzenie. 15. Dodatkowe informacje Zmiana karty SIM Urządzenie skonfigurowane jest z kartą dołączoną w zestawie. Jeśli chcemy zmienid kartę, należy wysład jej numer telefonu oraz IMEI urządzenia na serwis@rikalinegps.pl, aby została aktywowana. Nowa karta musi mied również zmieniony PIN na Komunikacja podczas wyjazdu za granicę. Jeśli istnieje koniecznośd kontaktowania się z urządzeniem, które jest poza granicami kraju, dostępne karty SIM w różny sposób umożliwiają komunikację: 1) Karta typu pre-paid. W kartach tych nie ma roamingu GPRS, więc niemożliwa jest kontrola lokalizacji poprzez serwer. Należy wtedy wyłączyd logowanie online i włączyd tryb SMS. W takiej sytuacji użytkownik będzie otrzymywał wyłącznie SMSy zwrotne (uaktywnione wcześniej poszczególnymi poleceniami) oraz SMSy określające lokalizację (po uaktywnieniu takiego polecenia). Zalecane jest zmniejszenie częstotliwości otrzymywania informacji o lokalizacji (zbyt częste SMSy utrudnią realną kontrolę oraz zwiększą koszty). Możliwa jest również komunikacja głosowa. 2) Karta na abonament. Karty te umożliwiają kontrolę poprzez serwer. Proponujemy rozpatrzenie oferty Plus GSM. Najistotniejsze informacje: Roczny abonament : 10zł brutto miesięcznie, Darmowe 3 godziny na rozmowy, Opłata aktywacyjna: 15zł brutto, Stawka za krajową wiadomośd SMS: 0,18zł brutto, Internet 100 KB (APN: Internet) Opłaty za GPRS w roamingu międzynarodowym naliczane są według stawek danego operatora.

45 Opłaty za pobranie i wysyłanie danych naliczane są rozdzielnie (w ramach jednej sesji w rozliczeniu dziennym). Opłaty za połączenie z APN: wap.plusgsm.pl naliczane są za każde rozpoczęte 10 KB. Opłaty za połączenia z APN: Internet oraz <nazwa>.plusnet.pl naliczane są za każde rozpoczęte 100 KB. APN (Access Point Name) oznacza nazwę punktu dostępu do sieci informatycznej, jak np. dostęp do Internetu lub serwisu WAP. Urządzenie nie posiada blokady SIM LOCK. Użytkownik może używad karty dowolnego operatora, również zagranicznego. Można również zmieniad kartę SIM w jednym wymagana jest aktualizacja numeru na naszym serwerze, aby dane GPRS i SMS były poprawnie interpretowane. Więcej informacji oraz pomoc techniczna na stronie Dostęp do części materiałów wymaga samodzielnego utworzenia konta oraz zalogowania. GPSGUARDIAN.pl podstawowe komendy Ostatnia pozycja *0 Aktywuj GEO-Parkowanie *1 Wyłącza GEO-Parkowanie *2 Aktywuj alarm bezruchu *3 Wyłącz alarm bezruchu *4 Aktywuj alarm rozł. baterii *5 Wyłącz alarm rozł. baterii *5 Aktywuj alarm prędkości *7 Wyłącz alarm prędkości *8
