1 SPIS TREŚCI I. WSTĘP II. OPIS III. WYKAZ PODSTAWOWEGO WYPOSAśENIA TECHNOLOGICZNEGO IV. WYTYCZNE DLA BRANś PROJEKTOWYCH V. RYSUNEK rzut III piętra bloku E (w skali 1:100) 2

2 I. WSTĘP Na III piętrze bloku E SPZOZ - Szpitala Dziecięcego im.prof.dr.jana Bogdanowicza w Warszawie przy ul. Niekłańskiej 4/24. mieści się. Przedmiotem opracowania jest technologia modernizacji oddziału. Opracowanie wykonano w oparciu o: Rozporządzenie Ministra Zdrowia z dnia 10 listopada 2006r. w sprawie wymagań, jakim powinny odpowiadać pod względem fachowym i sanitarnym pomieszczenia i urządzenia zakładu opieki zdrowotnej (Dz.U. nr 213 z 2006r. poz.1568 z późniejszymi zmianami); Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 26 września 1997r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy (tekst jednolity Dz.U. nr 169 z 2003r. poz z późniejszymi zmianami) Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. nr 75 z 2002r. poz. 690 z późniejszymi zmianami) wytyczne UŜytkownika. II. OPIS INFORMACJE WYJŚCIOWE Oddział świadczy usługi medyczne noworodkom i niemowlętom (od 0 do 8 miesięcy) personel korzysta z istniejących szatni centralnych szatnia odzieŝy wierzchniej dla rodziców czynna jest całą dobę zatrudnienie personelu na najliczniejszej I zmianie nie przekracza 10 osób pacjenci rejestrowani są w istniejącej Izbie Przyjęć pacjenci oddziału Ŝywieni są wyłącznie gotowymi potrawami (dostarczanymi z zewnątrz w jednorazowych słoiczkach) oraz mieszankami wytwarzanymi w kuchni mlecznej na terenie oddziału naleŝy zlokalizować kuchnię mleczną i zmywalnię (na potrzeby całego szpitala) na terenie oddziału nie stosuje się nocników w ramach oddziału stosowany jest wyłącznie sprzęt jednorazowego uŝytku Dostęp zabezpieczają : klatki schodowe i dźwigi szpitalne. Na modernizowanej powierzchni (łącznie 36 łóŝek) lokalizuje się: część ogólną + pododdział niemowląt (23 łóŝka) w składzie: wejściowa śluza fartuchowo-umywalkowa szatnie rodziców (zapasowa szatnia dla 15 osób) pokój badań ze stanowiskiem do ogólnych badań laryngologicznych WC personelu pomieszczenie porządkowe pokój lekarski 6-stanowiskowy dyŝurka lekarska + łazienka + aneks kuchenny dla lekarzy sekretariat gabinet ordynatora pokój oddziałowej magazyn czystej bielizny magazyn czystych inkubatorów myjnia inkubatorów 3

3 Inkubatory słuŝą pacjentom pododdziału noworodkowego i w zaleŝności od potrzeb wprowadzane są do pokoju łóŝkowego (obok łóŝeczka) bądź do pokoju zabiegowego pielęgniarskiego. Po uŝyciu inkubator wprowadzany jest do myjni i po zdezynfekowaniu, umyciu i wysuszeniu (w ramach zaprojektowanego pomieszczenia) wprowadzany jest do magazynu czystych inkubatorów. Praca w myjni ma charakter sporadyczny, nie przekracza 1h/ zmianę i wykonywana jest przez osobę z personelu pomocniczego oddziału. Ze względu na brudny charakter komunikacji przy dźwigu brudnym pomm.nr 3.14 wyposaŝono w lampę bakteriobójczą przepływową. kuchnia mleczna zmywalnia magazyn łazienka personelu kuchni mlecznej W ramach kuchni mlecznej przygotowywane są mieszanki na potrzeby całego szpitala oraz magazynowane są i podgrzewane (w kuchence mikrofalowej) gotowe słoiczki z potrawami dla niemowląt przebywających na modernizowanym oddziale. Projektowane zatrudnienie 3 osoby: dwie do pracy w kuchni, 1 do pracy w zmywalni. Personel kuchni korzystać będzie z istniejącej szatni centralnej, natomiast na terenie oddziału zaprojektowano łazienkę (pom.nr 3.6) na potrzeby kuchenkowych. Personel wchodzić będzie do pomieszczenia kuchni poprzez zaprojektowaną śluzę fartuchowo-umywalkową. Produkty z zewnątrz (mleko w proszku, mąka, cukier - do wytwarzania mieszanek oraz zamknięte słoiczki z jednoporcjowymi gotowymi potrawami) dostarczane będą do magazynu podręcznego poprzez okienko pomiędzy boksem przyjmowania dostaw z zewnątrz a magazynem. Sterylne butelki napełnione mieszankami są pasteryzowane, schładzane (w basenie gastronomicznym ozn.proj Tf1) i wydawane poprzez okienko podawcze w drzwiach wejściowych (od strony komunikacji) do śluzy fartuchowo-umywalkowej. Dostawy i odbiór na sygnał przyciski przy okienkach, sygnalizacja w pomieszczeniu kuchni mlecznej. Po oeniu butelki są przynoszone do zmywalni. W ramach zmywalni następuje płukanie, mycie w zmywarce i sterylizacja w przelotowym autoklawie parowo-elektrycznym. Wyjmowanie sterylnych butelek oraz ich przechowywanie następuje po stronie kuchni mlecznej. W ramach kuchni zaprojektowano m.innymi stanowisko do rozlewania mieszanek oraz dwie chłodziarki. Jedną do przechowywania gotowych mieszanek, drugą do przechowywania produktów do ich wytwarzania. 8 pokoi 2-łóŜkowych z miejscem na łóŝko matki + 4 łazienki 3 pokoje 2-łóŜkowe z miejscem na łóŝko matki + 3 łazienki Pokoje wyposaŝone są w stanowiska do pielęgnacji niemowląt (ozn.proj. Ga3). Dla matek projektowane są łóŝka polowe (bądź leŝaki). Do przechowywania odzieŝy osobistej, łóŝek polowych oraz zapasowej pościeli projektowane są w ramach pokoi szafy odzieŝowo-magazynowe (ozn.proj. Ca8). izolatka punkt pielęgniarski z dyŝurką pielęgniarską 4

4 pokój zabiegowy (pielęgniarski) niemowląt, w którym projektuje się równieŝ przygotowywanie zabiegów pielęgniarskich brudownik wyposaŝony w macerator pampersów (ozn.proj. Se34) pomieszczenie porządkowe kuchnia matek WC matek pododdział noworodków (13 łóŝek)w składzie: wejściowa śluza fartuchowo-umywalkowa 2 pokoje 2-łóŜkowe z miejscem na łóŝko matki + łazienka. zespół: pokój 2-łóŜkowy z miejscem na łóŝko matki + pokój 4-łóŜkowy z miejscem na łóŝko matki + łazienka 2-łóŜkowy pokój noworodków izolowanych z łazienką izolatka Wszystkie pokoje wyposaŝone są w stanowiska do pielęgnacji noworodków (ozn.proj. Ga4). Dla matek projektowane są: łóŝka polowe (bądź leŝaki). Do przechowywania odzieŝy osobistej, łóŝek polowych oraz zapasowej pościeli projektowane są w ramach pokoi szafy odzieŝowo-magazynowe (ozn.proj. Ca8). punkt pielęgniarski pokój zabiegowy (pielęgniarski) noworodków, w którym projektuje się równieŝ przygotowywanie zabiegów pielęgniarskich brudownik wyposaŝony w macerator pampersów (ozn.proj. Se34) szafa porządkowa szafy na czystą bieliznę i pampersy (w ramach komunikacji ogólnej) Bielizna brudna magazynowana będzie czasowo w pomieszczeniach brudowników. Worki z odpadami do utylizacji wynoszone będą (raz dziennie) do centralnego magazynu odpadów znajdującego się na terenie Szpitala. Ewakuacja brudnej bielizny i odpadów odbywa się dźwigiem brudnym zlokalizowanym przy bocznej klatce schodowej. 5

5 III. WYKAZ PODSTAWOWEGO WYPOSAśENIA TECHNOLOGICZNEGO symbol projektowy nazwa ilość szt. nr pom. uwagi SZATNIE ODZIEśY WIERZCHNIEJ RODZICÓW 3.2, 3.3 Cd4 szafka odzieŝowa 1-działowa 8+9 ławeczka szatniowa ŚLUZY FARTUCHOWO-UMYWALKOWE ŚLUZY IZOLATEK po1 3.4,3.52, , 3.48 x4 wieszak naścienny 4 pkt. po 2 w pom.3.4, 3.52 i 3.70 x2 wieszak naścienny 2 pkt. po 2 w śluzach izolatek dozownik środków dezynfekcyjnych po 1 dozownik mydła w płynie po 1 dozownik ręczników jednorazowych po 1 pojemnik na zuŝyte ręczniki po 1 Gi11 lampa bakteriobójcza, przepływowa, sufitowa 60W po 1 Ch7 regał listwowy z 2 koszami (na czepki, maski i ochraniacze obuwia) umywalka z baterią uruchamianą bez dotyku dłoni po 1 ŁAZIENKI PERSONELU ŁAZIENKI (przy pokojach łóŝkowych) 1 w pom.nr , 3.19, 3.23, 3.31, 3.35, 3.38, 3.40, 3.43, 3.46, 3.57, 3.60,3.61, 3.63 lustro nad umywalką po 1 dozownik mydła w płynie po 1 dozownik ręczników jednorazowych po 1 pojemnik na zuŝyte ręczniki po 1 wieszak naścienny 2 pkt. po 1 pojemnik na śmieci po 1 uchwyt do papieru toaletowego po 1 umywalka po 1 sedes po 1 natrysk po 1 POKÓJ BADAŃ 3.7 Ea2 biurko 2-szafkowe 1 Bc6 krzesło z regulowaną wysokością 1 Gb1 kozetka lekarska 1 Ba2 taboret obrotowy 2 Ga1 stół do badania niemowląt 1 Bc krzesło 1 Hb waga lekarska 1 Gc4 fotel laryngologiczny 1 Kb2 asystor zabiegowy 1 waga niemowlęca 1 lustro nad umywalką 1 dozownik środków dezynfekcyjnych 1 dozownik mydła w płynie 1 6

6 dozownik ręczników jednorazowych 1 pojemnik na zuŝyte ręczniki 1 pojemnik na odpady 1 umywalka 1 POMIESZCZENIE PORZĄDKOWE SZAFA PORZĄDKOWA szafa na środki czystościowe 1 zlew po 1 Tc1 pralka (do prania mopów) 1 w pom.nr 3.8 suszarka ścienna 1 w pom.nr 3.8 BRUDOWNIKI 3.9, 3.53 zlewozmywak 2-komorowy po 1 Se34 macerator pieluch (pampersów) po 1 Gi12 lampa bakteriobójcza, przepływowa, przyścienna 60W po 1 dozownik środków dezynfekcyjnych po 1 dozownik mydła w płynie po 1 dozownik ręczników jednorazowych po 1 pojemnik na zuŝyte ręczniki po 1 umywalka po 1 MAGAZYN CZYSTEJ BIELIZNY 3.10 szafa magazynowa 2 regał magazynowy 1 POKÓJ PIELĘGNIARKI ODDZIAŁOWEJ 3.11 Ea2 biurko 2-szafkowe 1 Bc6 krzesło z regulowaną wysokością 1 Bc krzesło 1 Cj1 szafa biurowa 1 Tg2 chłodziarka 1 stolik okolicznościowy 1 fotel 2 lustro nad umywalką 1 dozownik mydła w płynie 1 dozownik ręczników jednorazowych 1 pojemnik na zuŝyte ręczniki 1 umywalka 1 MAGAZYN INKUBATORÓW Z MYJNIĄ 3.13, 3.12 inkubator otwarty 1 inkubator zamknięty 6 urządzenie do mycia i dezynfekcji inkubatorów 1 dozownik środków dezynfekcyjnych 1 dozownik mydła w płynie 1 dozownik ręczników jednorazowych 1 pojemnik na zuŝyte ręczniki 1 szafka na środki dezynfekcyjno-myjące 1 umywalka 1 7

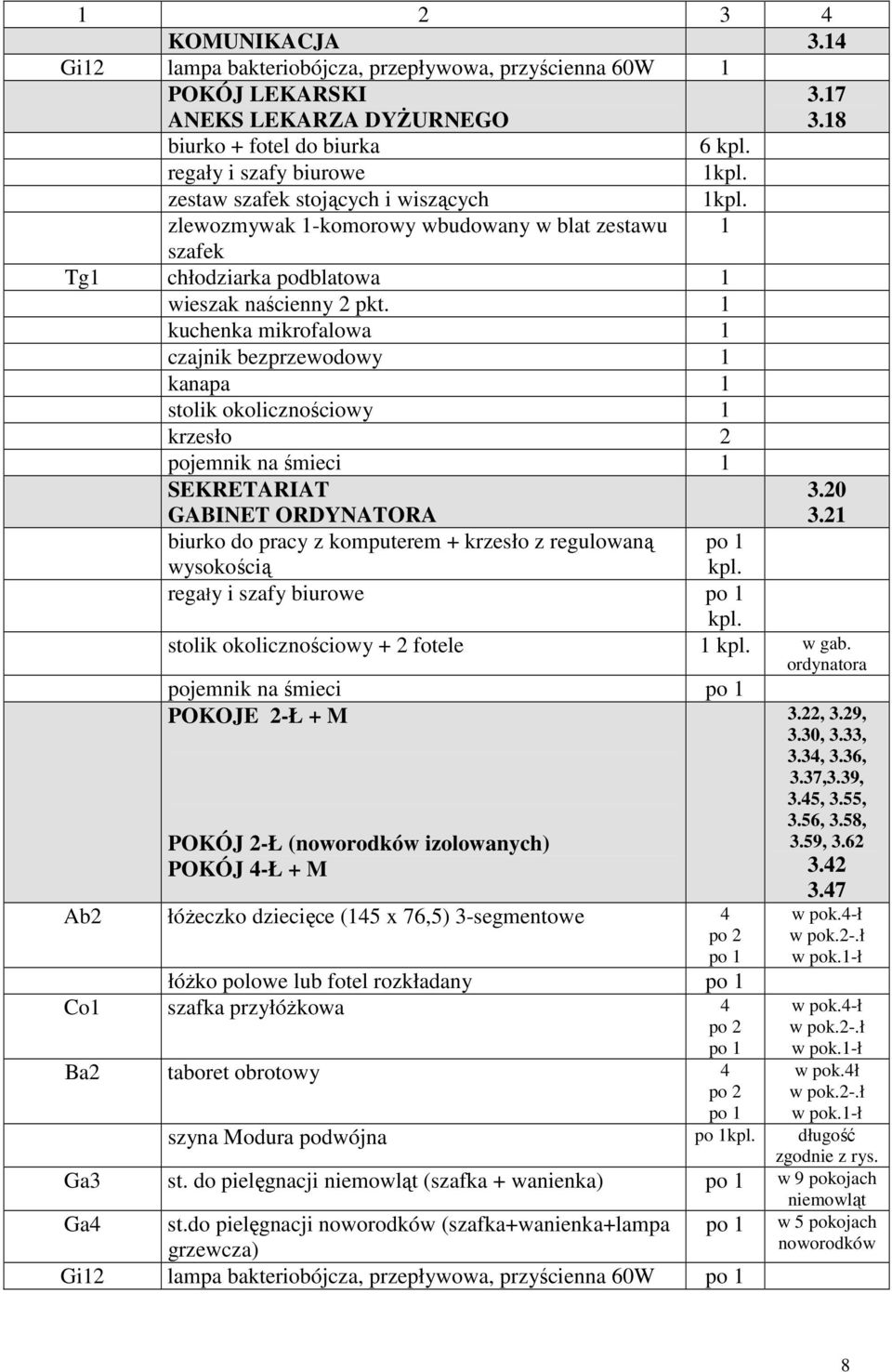

7 KOMUNIKACJA 3.14 Gi12 lampa bakteriobójcza, przepływowa, przyścienna 60W 1 POKÓJ LEKARSKI ANEKS LEKARZA DYśURNEGO biurko + fotel do biurka regały i szafy biurowe zestaw szafek stojących i wiszących zlewozmywak 1-komorowy wbudowany w blat zestawu szafek Tg1 chłodziarka podblatowa 1 wieszak naścienny 2 pkt. 1 kuchenka mikrofalowa 1 czajnik bezprzewodowy 1 kanapa 1 stolik okolicznościowy 1 krzesło 2 pojemnik na śmieci 1 SEKRETARIAT GABINET ORDYNATORA 6 kpl. 1kpl. 1kpl biurko do pracy z komputerem + krzesło z regulowaną po 1 wysokością kpl. regały i szafy biurowe po 1 kpl. stolik okolicznościowy + 2 fotele 1 kpl. w gab. ordynatora pojemnik na śmieci po 1 POKOJE 2-Ł + M POKÓJ 2-Ł (noworodków izolowanych) POKÓJ 4-Ł + M Ab2 łóŝeczko dziecięce (145 x 76,5) 3-segmentowe 4 po 2 po 1 łóŝko polowe lub fotel rozkładany po 1 Co1 szafka przyłóŝkowa 4 po 2 po 1 Ba2 taboret obrotowy 4 po 2 po , 3.29, 3.30, 3.33, 3.34, 3.36, 3.37,3.39, 3.45, 3.55, 3.56, 3.58, 3.59, w pok.4-ł w pok.2-.ł w pok.1-ł w pok.4-ł w pok.2-.ł w pok.1-ł w pok.4ł w pok.2-.ł w pok.1-ł szyna Modura podwójna po 1kpl. długość zgodnie z rys. Ga3 st. do pielęgnacji niemowląt (szafka + wanienka) po 1 w 9 pokojach Ga4 st.do pielęgnacji noworodków (szafka+wanienka+lampa po 1 grzewcza) Gi12 lampa bakteriobójcza, przepływowa, przyścienna 60W po 1 niemowląt w 5 pokojach noworodków 8

8 Gi11 lampa bakteriobójcza, przepływowa, przyścienna 60W po 1 Cd8 szafa odzieŝowo-magazynowa po 1 waga niemowlęca po 1 nebulizator po 1 lustro naścienne po 1 dozownik mydła w płynie + dozownik płynu do kąpieli po 1 dozownik ręczników jednorazowych po 1 pojemnik na zuŝyte ręczniki po 1 pojemnik na odpady (pampersy) po 1 wieszak naścienny 2 pkt. po 2 umywalka po 1 IZOLATKI (pom. pobytu pacjenta) 3.25, 3.41 Ab2 łóŝeczko dziecięce (145 x 76,5) 3-segmentowe po 1 Co1 szafka przyłóŝkowa po 1 szyna Modura podwójna po długość 1kpl. zgodnie z rys. Gi12 lampa bakteriobójcza, przepływowa, przyścienna 60W po 1 Ga3 st. do pielęgnacji niemowląt (szafka + wanienka) po 1 w pom.nr 3.25 Ga4 st.do pielęgnacji noworodków (szafka+wanienka+lampa po 1 w pom.nr 3.41 grzewcza) Ba2 taboret obrotowy po 1 waga niemowlęca po 1 nebulizator po 1 dozownik mydła w płynie + dozownik płynu do kąpieli po 1 dozownik ręczników jednorazowych po 1 pojemnik na zuŝyte ręczniki po 1 wieszak naścienny 2 pkt. po 2 ŁAZIENKI IZOLATEK 3.26, 3.61 lustro nad umywalką po 1 dozownik mydła w płynie po 1 dozownik ręczników jednorazowych po 1 pojemnik na zuŝyte ręczniki po 1 wieszak naścienny 2 pkt. po 1 pojemnik na śmieci po 1 uchwyt do papieru toaletowego po 1 umywalka z baterią uruchamianą bez dotyku dłoni po 1 sedes po 1 natrysk po 1 pojemnik na odpady (pampersy) po 1 PUNKTY PIELĘGNIARSKIE 3.27, 3.51 lada pielęgniarska wg projektu indywidualnego po 1 krzesło z regulowaną wysokością po 1 centrala instalacji przyzywowej po 1 szafa na dokumenty wg projektu indywidualnego po 1 9

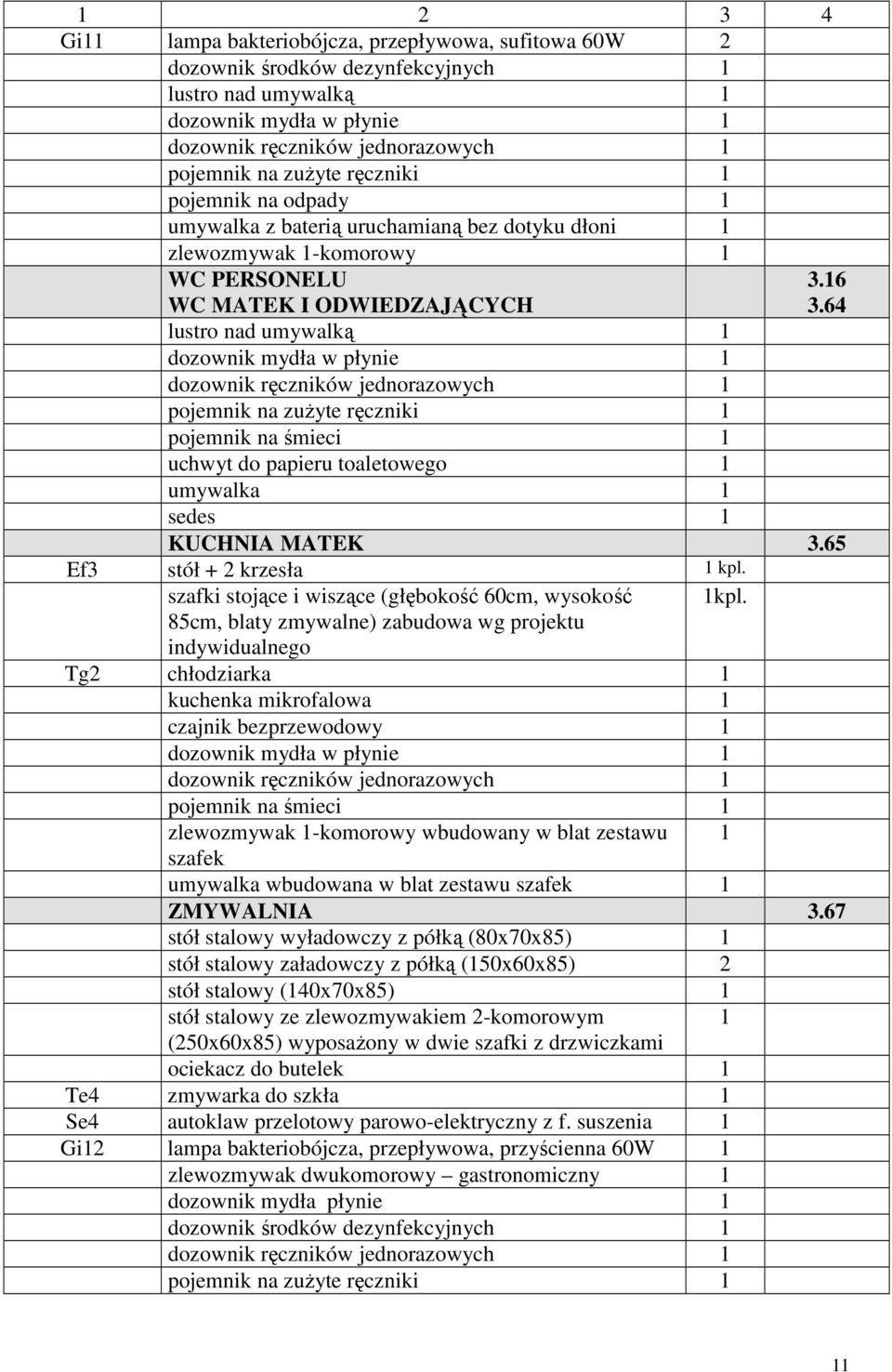

9 DYśURKA PIELĘGNIAREK 3.28 zestaw szafek stojących i wiszących wg projektu 1 indywidualnego Af kanapa 1 zlewozmywak 1-komorowy z płytą ociekową 1 wbudowany w szafkę Ef3 stolik 1 Bc krzesło 2 Tg1 chłodziarka podblatowa 1 kuchenka mikrofalowa 1 czajnik bezprzewodowy 1 lustro nad umywalką 1 dozownik mydła w płynie 1 dozownik ręczników jednorazowych 1 pojemnik na zuŝyte ręczniki 1 umywalka 1 POKÓJ ZABIEGOWY NIEMOWLĘCY 3.32 Ca2 szafa lekarska 2-drzwiowa 2 szafki stojące i wiszące (głębokość 60cm, wysokość 1 kpl. 85cm, blaty zmywalne) zabudowa wg projektu indywidualnego szafki stojące i wiszące (głębokość 30cm, wysokość 1 kpl. 85cm, blaty zmywalne) zabudowa wg projektu indywidualnego Gi11 lampa bakteriobójcza, przepływowa, sufitowa 60W 2 Df wózek zabiegowy 1 Tg2 chłodziarka 1 Gb4 Stół do badania dzieci 1 Gh3 lampa bezcieniowa, sufitowa 1-oprawowa 1 dozownik środków dezynfekcyjnych 1 lustro nad umywalką 1 dozownik mydła w płynie 1 dozownik ręczników jednorazowych 1 pojemnik na zuŝyte ręczniki 1 pojemnik na odpady 1 umywalka z baterią uruchamianą bez dotyku dłoni 1 zlewozmywak 1-komorowy 1 GABINET ZABIEGOWY NOWORODKOWY 3.54 szafki stojące i wiszące (głębokość 60cm, wysokość 1 kpl. 85cm, blaty zmywalne) zabudowa wg projektu indywid. Ca2 szafa lekarska 2-drzwiowa 2 Df wózek zabiegowy 2 Tg2 chłodziarka 1 Gb4 stół do badania noworodków 1 Ea2 biurko do pracy z komputerem 1 Bc6 krzesło z regulowaną wysokością 1 Gh3 lampa bezcieniowa, sufitowa 1-oprawowa 1 10

10 Gi11 lampa bakteriobójcza, przepływowa, sufitowa 60W 2 dozownik środków dezynfekcyjnych 1 lustro nad umywalką 1 dozownik mydła w płynie 1 dozownik ręczników jednorazowych 1 pojemnik na zuŝyte ręczniki 1 pojemnik na odpady 1 umywalka z baterią uruchamianą bez dotyku dłoni 1 zlewozmywak 1-komorowy 1 WC PERSONELU WC MATEK I ODWIEDZAJĄCYCH lustro nad umywalką 1 dozownik mydła w płynie 1 dozownik ręczników jednorazowych 1 pojemnik na zuŝyte ręczniki 1 pojemnik na śmieci 1 uchwyt do papieru toaletowego 1 umywalka 1 sedes 1 KUCHNIA MATEK 3.65 Ef3 stół + 2 krzesła 1 kpl. szafki stojące i wiszące (głębokość 60cm, wysokość 85cm, blaty zmywalne) zabudowa wg projektu indywidualnego 1kpl. Tg2 chłodziarka 1 kuchenka mikrofalowa 1 czajnik bezprzewodowy 1 dozownik mydła w płynie 1 dozownik ręczników jednorazowych 1 pojemnik na śmieci 1 zlewozmywak 1-komorowy wbudowany w blat zestawu 1 szafek umywalka wbudowana w blat zestawu szafek 1 ZMYWALNIA 3.67 stół stalowy wyładowczy z półką (80x70x85) 1 stół stalowy załadowczy z półką (150x60x85) 2 stół stalowy (140x70x85) 1 stół stalowy ze zlewozmywakiem 2-komorowym 1 (250x60x85) wyposaŝony w dwie szafki z drzwiczkami ociekacz do butelek 1 Te4 zmywarka do szkła 1 Se4 autoklaw przelotowy parowo-elektryczny z f. suszenia 1 Gi12 lampa bakteriobójcza, przepływowa, przyścienna 60W 1 zlewozmywak dwukomorowy gastronomiczny 1 dozownik mydła płynie 1 dozownik środków dezynfekcyjnych 1 dozownik ręczników jednorazowych 1 pojemnik na zuŝyte ręczniki 1 11

11 KUCHNIA MLECZNA 3.68 stoły stalowe wyposaŝone w szafki: głębokość 60cm, 1 kpl. wysokość 85 cm) indywidualna, naroŝna zabudowa Tg5 szafa chłodnicza z regulacją temperatury 2 Tc8 pasteryzator 2 Tc4 kuchenka elektryczna 4-palnikowa (bez piekarnika) 1 Gi11 lampa bakteriobójcza, przepływowa, sufitowa 60W 1 siatki stalowe do butelek kpl. waga spoŝywcza 1 kuchenka mikrofalowa 1 czajnik bezprzewodowy 1 krzesło 3 dozownik mydła w płynie 1 dozownik ręczników jednorazowych 1 pojemnik na zuŝyte ręczniki 1 zamykany, stalowy pojemnik na odpadki 1 umywalka z baterią uruchamianą bez dotyku dłoni 1 stół stalowy ze zlewozmywakiem 2-komorowym 1 (140x60x85) Tf1 basen gastronomiczny 1 MAGAZYN 3.69 regał magazynowy 1 stolik 1 12

12 IV. WYTYCZNE DLA BRANś PROJEKTOWYCH WYTYCZNE DOTYCZĄCE ARCHITEKTURY I WYKOŃCZENIA POMIESZCZEŃ Wymagana wysokość pomieszczeń min. 2,5 m w świetle. pomiędzy pokojami przeszklone od wysokości 1,15m. Wysokość przeszklenia min.90cm. Szerokość przeszklenia oraz lokalizacja zgodnie z rysunkiem architektury. W ścianie pomiędzy zmywalnią (pom.nr 3.67) a kuchnią mleczną (pom.nr 3.68) w miejscu wskazanym na rysunku naleŝy wykonać otwór na umieszczenie sterylizatora parowego przelotowego (ozn.proj. Se4), gabaryty sterylizatora typ AS446 WPA- zgodnie z DTR; otwór naleŝy wykończyć glazurą. W miejscu posadowienia sterylizatora naleŝy wykonać fundament zgodnie z DTR. W ścianie pomiędzy boksem przyjmowania dostaw z zewnątrz a magazynem (kuchni mlecznej) naleŝy wykonać okienko podawcze o wymiarach 60x60cm, dolna krawędź okienka na wysokości 120cm od podłogi. Wszystkie okna oraz przeszklenia naleŝy wyposaŝyć w rolety zaciemniające (ręcznie podnoszone). W pomieszczeniu kuchni mlecznej (pom.nr 3.68) okno powinno być chronione przed owadami siatką. W pokojach łóŝkowych pododdziału niemowląt okna wyposaŝone w szyby ze szkła hartowanego. W stropach nad pokojami zabiegowymi (niemowląt pom.nr 3.32 i noworodków pom.nr 3.54) mocowane będą lampy bezcieniowe, sufitowe 1-oprawowe. Miejsce mocowania wskazano na rysunku technologii (projektowe oznaczenie płyty mocującej PML, lampy Gh3). Sposób mocowania zgodnie z DTR dostawcy. W robotach wykończeniowych naleŝy stosować materiały trwałe i odpowiednie ze względów higienicznych (gładkość, zmywalność, odporność na działanie środków dezynfekcyjnych). Materiały uŝyte na okładziny ścian i podłogi twarde, dodatkowo powinny być nienasiąkliwe, a w odniesieniu do podłóg przeciwpoślizgowe. Wszystkie uŝyte materiały powinny posiadać stosowne atesty. Podłogi zgodnie z wymaganiami podanymi na rysunku i w kartach wykończenia pomieszczeń. Styki podłóg ze ścianami powinny być wykonane w sposób bezszczelinowy zapewniający ich mycie i dezynfekcję. Wszystkie naleŝy obudować. Dopuszczalny poziom hałasu 35 db (A) Wymagana minimalna szerokość drzwi: - 80cm - do pomieszczeń porządkowych i magazynu czystej bielizny - 110cm - do pokoi łóŝkowych, pokoi zabiegowych oraz śluz fartuchowo-umywalkowych - 100cm do myjni i magazynu inkubtorów - 90cm - do pozostałych pomieszczeń. 13

13 Drzwi: - do pokoi łóŝkowych przeszklone - do pomieszczeń sanitarnych wyposaŝone w kratki transferowe - do szafy porządkowej wyposaŝone w dolnej i górnej części w kratki transferowe - do magazynu (produktów) - obite blachą - wejściowe (od strony komunikacji) do śluzy fartuchowo-umywalkowej (kuchni mlecznej) - wyposaŝone w okienko podawcze. Wymiary okienka 40x40 cm, dolna krawędź na wysokości 115 cm od podłogi. Malowanie i okładziny ścienne zgodnie z wymaganiami podanymi w kartach wykończenia pomieszczeń. Okładziny ścienne mogą być zastąpione specjalnymi farbami lub mi bezspoinowymi. WYTYCZNE DOTYCZĄCE INSTALACJI WODOCIAGOWYCH, CIEPŁEJ WODY I KANALIZACYJNEJ Instalacje naleŝy doprowadzić do urządzeń wskazanych na rysunku i w kartach wykończenia pomieszczeń. Zlewy w pomieszczeniach porządkowych powinny być zainstalowane na wys. 50cm od podłogi a baterie na wys. 90cm od podłogi. W pokojach zabiegowych (niemowląt i noworodków), łazienkach izolatek, śluzach fartuchowo-umywalkowych oraz w kuchni mlecznej przy umywalkach wymagane baterie uruchamiane bez dotyku dłoni. Temperatura w punktach poboru powinna wynosić C. WYTYCZNE DOTYCZĄCE INSTALACJI CENTRALNEGO OGRZEWANIA. W sezonie grzewczym instalacja powinna zapewniać temperatury podane w kartach wykończenia pomieszczeń. Grzejniki powinny być gładkie i łatwe do czyszczenia. Instalacja grzejników powinna umoŝliwiać utrzymanie czystości grzejnika, ściany i podłogi. WYTYCZNE DOTYCZĄCE INSTALACJI WENTYLACYJNYCH Wentylacja grawitacyjna i mechaniczna oraz zgodnie z wymaganiami podanymi w kartach wykończenia pomieszczeń. Wentylację grawitacyjną moŝna zastąpić wentylacją mechaniczną. UWAGA wentylacja mechaniczna powinna być grupowana w zespoły nawiewno-wywiewne. KaŜdy z zespołów moŝe obsługiwać pomieszczenia o porównywalnym poziomie wymagań sanitarnych i zbliŝonej funkcji. - niewykorzystane kanały wentylacji grawitacyjnej naleŝy zaślepić. 14

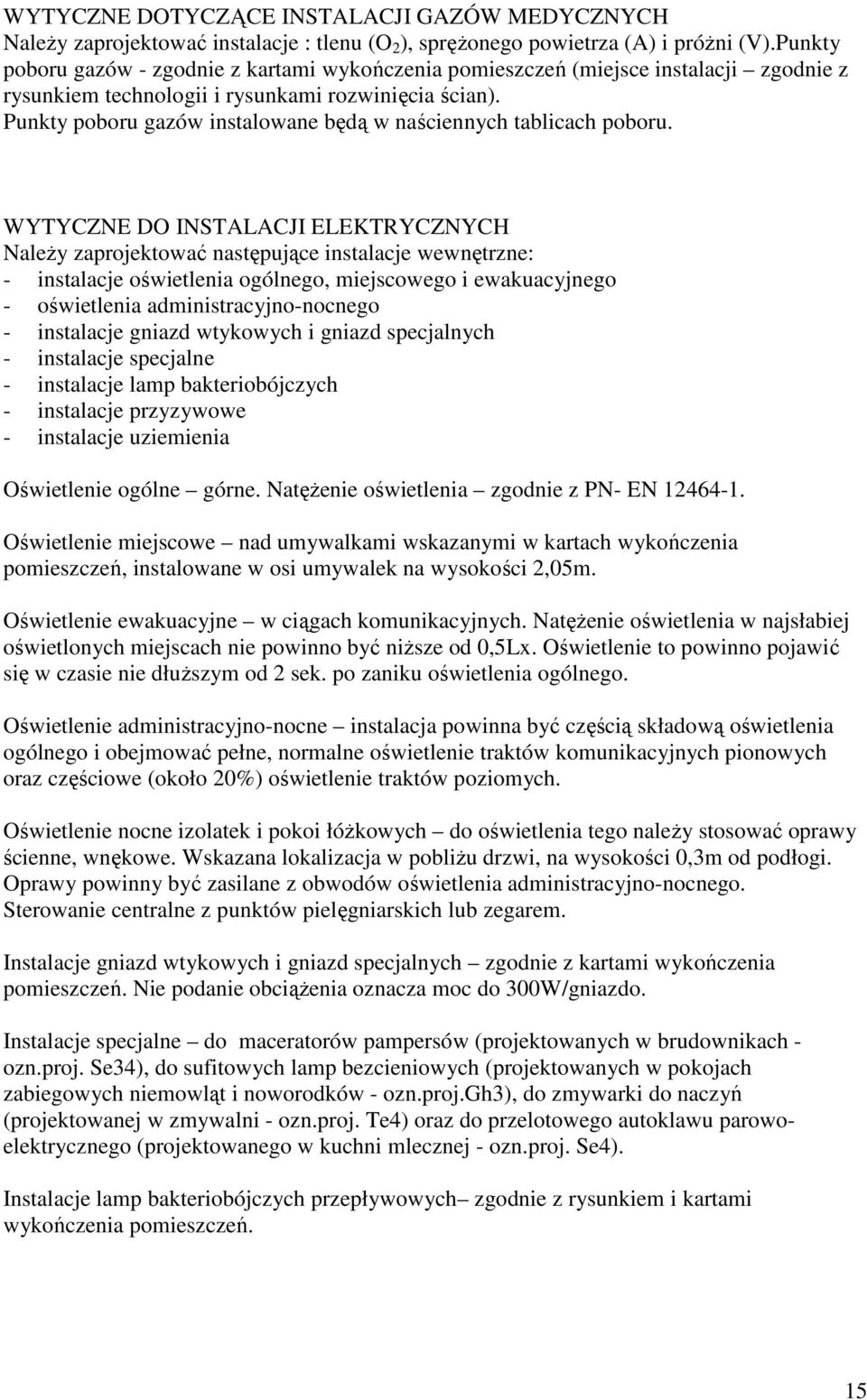

14 WYTYCZNE DOTYCZĄCE INSTALACJI GAZÓW MEDYCZNYCH NaleŜy zaprojektować : tlenu (O 2 ), (A) i (V).Punkty poboru gazów - zgodnie z kartami wykończenia pomieszczeń (miejsce instalacji zgodnie z rysunkiem technologii i rysunkami rozwinięcia ścian). Punkty poboru gazów instalowane będą w naściennych tablicach poboru. WYTYCZNE DO INSTALACJI ELEKTRYCZNYCH NaleŜy zaprojektować następujące wewnętrzne: - oświetlenia ogólnego, miejscowego i ewakuacyjnego - oświetlenia administracyjno-nocnego - gniazd wtykowych i gniazd specjalnych - specjalne - lamp bakteriobójczych - przyzywowe - uziemienia Oświetlenie ogólne górne. NatęŜenie oświetlenia zgodnie z PN- EN Oświetlenie miejscowe nad umywalkami wskazanymi w kartach wykończenia pomieszczeń, instalowane w osi umywalek na wysokości 2,05m. Oświetlenie ewakuacyjne w ciągach komunikacyjnych. NatęŜenie oświetlenia w najsłabiej oświetlonych miejscach nie powinno być niŝsze od 0,5Lx. Oświetlenie to powinno pojawić się w czasie nie dłuŝszym od 2 sek. po zaniku oświetlenia ogólnego. Oświetlenie administracyjno-nocne instalacja powinna być częścią składową oświetlenia ogólnego i obejmować pełne, normalne traktów komunikacyjnych pionowych oraz częściowe (około 20%) traktów poziomych. Oświetlenie nocne izolatek i pokoi łóŝkowych do oświetlenia tego naleŝy stosować oprawy ścienne, wnękowe. Wskazana lokalizacja w pobliŝu drzwi, na wysokości 0,3m od podłogi. Oprawy powinny być zasilane z obwodów oświetlenia administracyjno-nocnego. Sterowanie centralne z punktów pielęgniarskich lub zegarem. Instalacje gniazd wtykowych i gniazd specjalnych zgodnie z kartami wykończenia pomieszczeń. Nie podanie obciąŝenia oznacza moc do 300W/gniazdo. Instalacje specjalne do maceratorów pampersów (projektowanych w brudownikach - ozn.proj. Se34), do sufitowych lamp bezcieniowych (projektowanych w pokojach zabiegowych niemowląt i noworodków - ozn.proj.gh3), do zmywarki do naczyń (projektowanej w zmywalni - ozn.proj. Te4) oraz do przelotowego autoklawu parowoelektrycznego (projektowanego w kuchni mlecznej - ozn.proj. Se4). Instalacje lamp bakteriobójczych przepływowych zgodnie z rysunkiem i kartami wykończenia pomieszczeń. 15

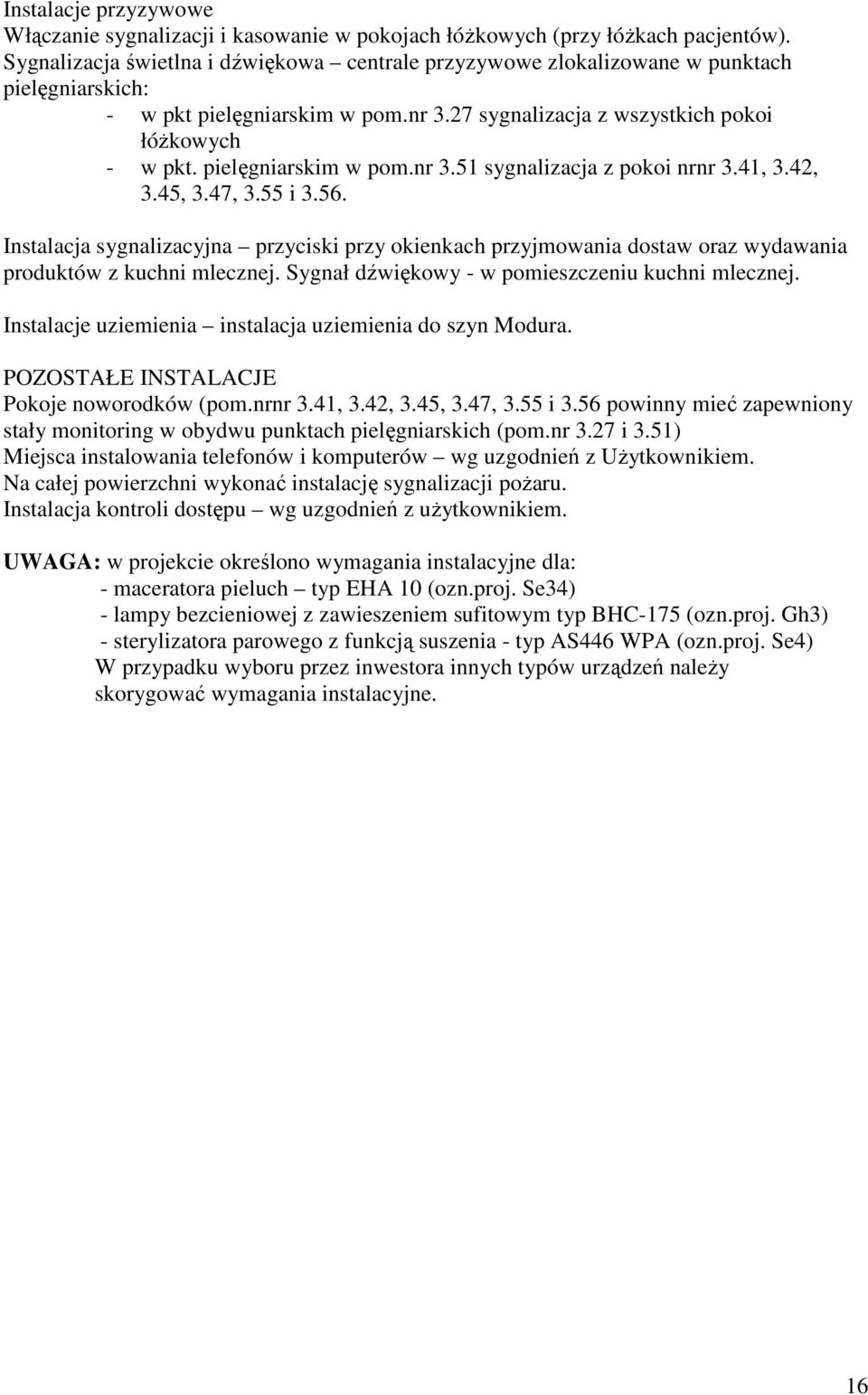

15 Instalacje przyzywowe Włączanie sygnalizacji i kasowanie w pokojach łóŝkowych (przy łóŝkach pacjentów). Sygnalizacja świetlna i dźwiękowa centrale przyzywowe zlokalizowane w punktach pielęgniarskich: - w pkt pielęgniarskim w pom.nr 3.27 sygnalizacja z wszystkich pokoi łóŝkowych - w pkt. pielęgniarskim w pom.nr 3.51 sygnalizacja z pokoi nrnr 3.41, 3.42, 3.45, 3.47, 3.55 i Instalacja sygnalizacyjna przyciski przy okienkach przyjmowania dostaw oraz wydawania produktów z kuchni mlecznej. Sygnał dźwiękowy - w pomieszczeniu kuchni mlecznej. Instalacje uziemienia instalacja uziemienia do szyn Modura. POZOSTAŁE INSTALACJE Pokoje noworodków (pom.nrnr 3.41, 3.42, 3.45, 3.47, 3.55 i 3.56 powinny mieć zapewniony stały monitoring w obydwu punktach pielęgniarskich (pom.nr 3.27 i 3.51) Miejsca instalowania telefonów i komputerów wg uzgodnień z UŜytkownikiem. Na całej powierzchni wykonać instalację sygnalizacji poŝaru. Instalacja kontroli dostępu wg uzgodnień z uŝytkownikiem. UWAGA: w projekcie określono wymagania instalacyjne dla: - maceratora pieluch typ EHA 10 (ozn.proj. Se34) - lampy bezcieniowej z zawieszeniem sufitowym typ BHC-175 (ozn.proj. Gh3) - sterylizatora parowego z funkcją suszenia - typ AS446 WPA (ozn.proj. Se4) W przypadku wyboru przez inwestora innych typów urządzeń naleŝy skorygować wymagania instalacyjne. 16

16 SZATNIE ODZIEśY WIERZCHNIEJ RODZICÓW Kondygnacja- BLOK E III ptr. Powierzchnia (m 2 )- 4.77; 5.53 elektryczne sanitarne farba zmywalna do wys. 2,05m twarda, zmywalna górne 100Lx C.O. temperatura( 0 C) 20 wentylacja grawitacyjna mechaniczna po 4 w/h 230V do celów porządkowych 3.2,

17 ŚLUZY FARTUCHOWO UMYWALKOWE Kondygnacja- BLOK E IIIptr. Powierzchnia (m 2 )- 5.13; 3.17; 4.00; 4.21; 5.83; 3.89; elektryczne sanitarne C.O. temperatura( 0 C) po 20 wentylacja grawitacyjna mechaniczna farba akrylowa glazura do wys. 2,05m ciepła, łatwozmywalna górne, hermetyczne po 200Lx; naścienne, hermetyczne nad umywalkami 3.4, 3.24, 3.44, 3.48, 3.52, 3.70 instalacja lamp bakteriobójczych sufitowych 30W przepływowych (ozn.proj. Gi11) po 2w/h, nadciśnienie do umywalek z bateriami uruchamianymi bez dotyku dłoni do umywalek 18

18 KOMUNIKACJA BOKS PRZYJMOWANIA DOSTAW Kondygnacja- BLOK E III ptr. Powierzchnia (m 2 ) ; 9.30; 37.70; 2,00 elektryczne sanitarne C.O. temperatura( 0 C) 20 wentylacja grawitacyjna 1,5 w/h mechaniczna farba zmywalna do wys. 2,05m ciepła, łatwozmywalna górne 200Lx 230V do celów porządkowych 3.5,3.14, instalacja lampy bakteriobójczej, przepływowej, przyściennej 30 W (ozn.proj. Gi12) w pom.nr

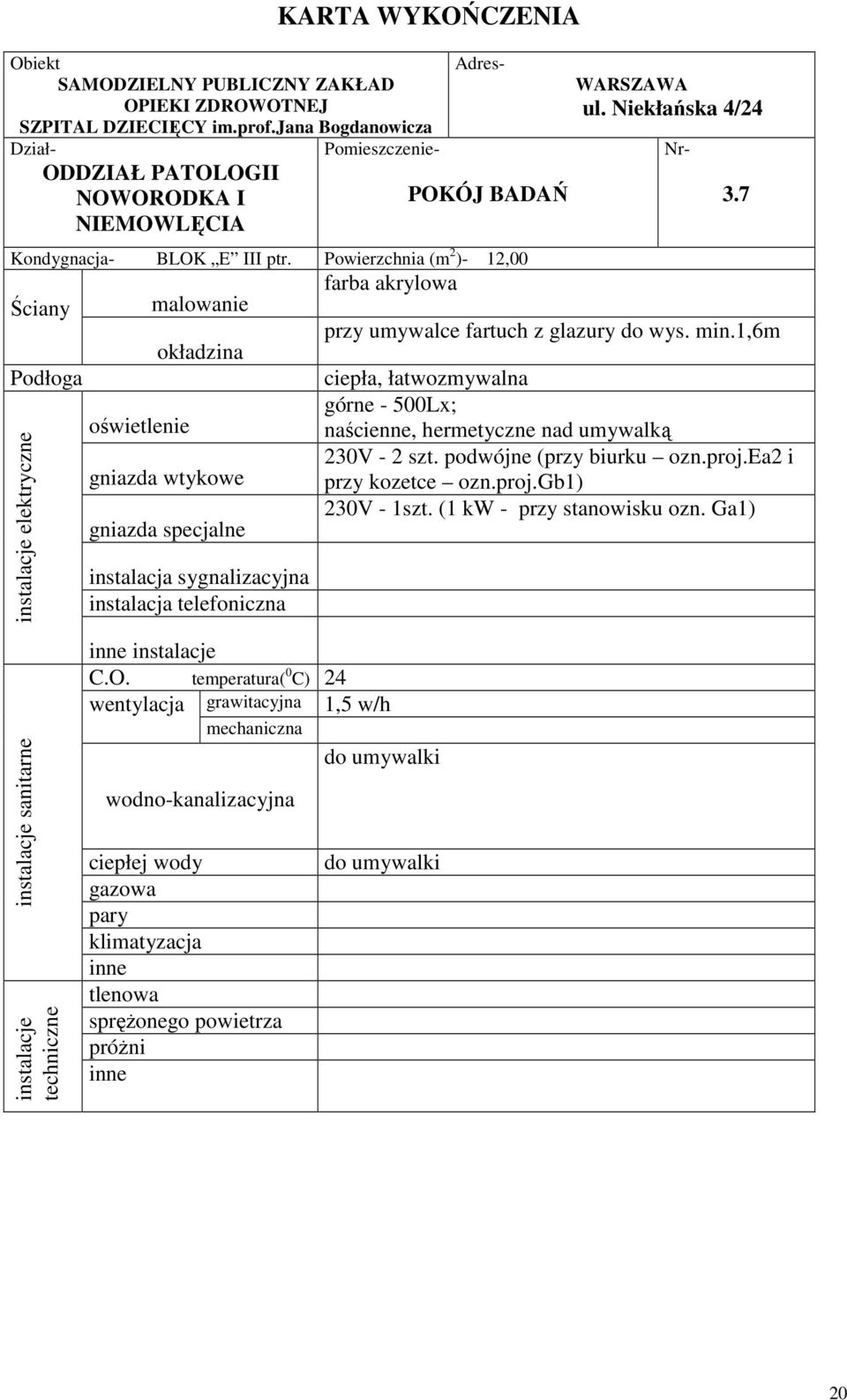

19 POKÓJ BADAŃ Kondygnacja- BLOK E III ptr. Powierzchnia (m 2 )- 12,00 elektryczne farba akrylowa 3.7 przy umywalce fartuch z glazury do wys. min.1,6m ciepła, łatwozmywalna górne - 500Lx; naścienne, hermetyczne nad umywalką 230V - 2 szt. podwójne (przy biurku ozn.proj.ea2 i przy kozetce ozn.proj.gb1) 230V - 1szt. (1 kw - przy stanowisku ozn. Ga1) sanitarne C.O. temperatura( 0 C) 24 wentylacja grawitacyjna 1,5 w/h mechaniczna do umywalki do umywalki 20

20 POMIESZCZENIE PORZĄDKOWE SZAFA PORZĄDKOWA Kondygnacja- BLOK E III ptr. Powierzchnia (m 2 )- 3.19; 0.73 elektryczne farba akrylowa glazura do wys. 2,05m twarda, zmywalna górne, hermetyczne po 100Lx V hermetyczne -1szt. (w pom.nr 3.8) do zasilania pralki sanitarne C.O. temperatura( 0 C) po 16 wentylacja grawitacyjna po 2 3 w/h mechaniczna do zlewów instalowanych na wysokości 50cm od podłogi z bateriami prysznicowymi na wys. 90cm od podlogi; instalacja pralki (ozn.proj. Ti1) (z.w. oraz odpływ) w pom.nr 3.8 do zlewów 21

21 BRUDOWNIKI Kondygnacja- BLOK E III ptr. Powierzchnia (m 2 )- 9.49; 5.35 elektryczne farba akrylowa glazura do wys. 2,05m twarda, zmywalna górne, hermetyczne po 200Lx; naścienne hermetyczne nad umywalkami 230V hermetyczne po 1 szt. 3.9, V hermetyczne - do zasilania maceratora pieluch (ozn.proj Se34) wg DTR (4,5A) instalacja lamp bakteriobójczych, przepływowych, przyściennych, 60W (ozn.proj. Gi12) sanitarne C.O. temperatura( 0 C) po 16 wentylacja grawitacyjna mechaniczna po 100m 3 /h min. 4 w/h, podciśnienie do umywalek i zlewozmywaków; instalacja do zasilania maceratora pieluch (ozn.proj. Se34) wg DTR (z.w. 3/4, odpływ ø 50) do umywalek i zlewozmywaków 22

22 MAGAZYN CZYSTEJ BIELIZNY Kondygnacja- BLOK E III ptr. Powierzchnia (m 2 ) elektryczne sanitarne C.O. temperatura( 0 C) wentylacja grawitacyjna 1,5 w/h mechaniczna farba zmywalna do wys. 2,05m twarda, zmywalna górne 100Lx 230V do celów porządkowych

23 POKÓJ ODDZIAŁOWEJ SEKRETARIAT GABINET ORDYNATORA Kondygnacja- BLOK E III ptr. Powierzchnia (m 2 ) elektryczne farba zmywalna do wys. 2,05m fartuch z glazury do wys. min. 1,6m przy umywalce ciepła, łatwozmywalna, górne po 500Lx; naścienne, hermetyczne nad umywalką 230V 1 szt. do celów porządkowych - po 3 szt. podwójne 230V 1szt. (0,5kW) do zasilania chłodziarki (ozn.proj. Tg2) w pom.nr 3.11 sanitarne C.O. temperatura( 0 C) po 20 wentylacja grawitacyjna po 1,5 w/h mechaniczna do umywalki (w pom.nr 3.11) do zlewozmywaka (w pom.nr 3.20) do umywalki i zlewozmywaka 24

24 MYJNIA INKUBATORÓW + MAGAZYN Kondygnacja- BLOK E III ptr. Powierzchnia (m 2 ) elektryczne sanitarne C.O. temperatura( 0 C) 16 wentylacja grawitacyjna mechaniczna farba zmywalna do wys. 2,05m glazura do pełnej wysokości w myjni twarda, zmywalna górne 100Lx V 1 szt. do celów porządkowych (w pom.nr 3.13) 230V, hermetyczne 1szt. (1 kw) do zasilania karchera w pom.nr 3.12 instalacja lampy bakteriobójczej, przepływowej, przyściennej 30W (ozn.proj. Gi12) w pom.nr w/h; w myjni włączane okresowo 7 w/h, podciśnienie do umywalki; zawór ze złączką do węŝa; kratka ściekowa do umywalki i zaworu ze złączką do węŝa ( wymagany zawór antyskaŝeniowy ) 25

25 POKÓJ LEKARZY ANEKS LEKARZA DYśURNEGO Kondygnacja- BLOK E III ptr. Powierzchnia (m 2 ) elektryczne farba akrylowa glazura do wys. 2m w aneksie kuchennym twarda, zmywalna w aneksie kuchennym ciepła, łatwozmywalna, - w pozostałych pomieszczeniach górne po 200Lx V po 2 szt. podwójne przy kaŝdym stanowisku pracy lekarza w pom.nr szt. podwójne w pom.nr V hermetyczne w aneksie kuchennym: - 1szt. podwójne (po 2,1kW/gn) nad szafkami - 1szt. (0,5kW) do zasilania chłodziarki podblatowej (ozn.proj. Tg1) sanitarne C.O. temperatura( 0 C) po 20 wentylacja grawitacyjna po 30 m 3 /h x 6 osób jednak nie mniej niŝ 1,5 w/h mechaniczna do zlewozmywaka w aneksie kuchennym do zlewozmywaka 26

26 ŁAZ.PERSON.KUCHNI MLECZNEJ ŁAZIENKA PERSONELU ŁAZIENKI PRZY POK.ŁÓśKOWYCH ŁAZIENKI IZOLATEK , 3.31, 3.35, 3.38, 3.40;3.43, 3.46, 3.57, 3.60, , 3.61 Kondygnacja- BLOK E IIIptr. Powierzchnia (m 2 )- 4.04; 3.03; 2.70; 3.16; 3.41; 3.08; 3.10; 3.16; 3.15; 3.22, 3.45, ; 3.11; elektryczne farba akrylowa glazura do wysokości 2,05m twarda, zmywalna górne, hermetyczne - po 200Lx; naścienne, hermetyczne nad umywalkami 230V hermetyczne (na wys. 1,4m) po 1szt. (po 1,8 kw do suszarek do włosów) sanitarne C.O. temperatura( 0 C) po 24 wentylacja grawitacyjna mechaniczna po 100m 3 /h x natrysk; po 50m 3 /h x sedes nie mniej niŝ po 5 w/h do umywalek, sedesów i natrysków; w łazienkach izolatek umywalki z bateriami uruchamianymi bez dotyku dłoni do umywalek i natrysków 27

27 IZOLATKI (pomieszczenia pobytu pacjenta) Kondygnacja- BLOK E III ptr. Powierzchnia (m 2 ) ; 11.32; farba akrylowa 3.25, 3.41 ciepła, łatwozmywalna górne po 500Lx elektryczne sanitarne 230V po 2 szt. podwójne (na wys. 1,8m) - po 1 szt. podwójne (bezpieczne dla dziecka) na wys. 1m miejsce instalacji zgodnie z rys.rozwinięcia ściany; 230V 1szt.(1kW) w pom.nr 3.45 do zasilania lampy grzewczej (w st.ozn.ga4) instalacja przyzywowa przyciski przy łóŝku pacjenta odbiór w punktach pielęgniarskich zgodnie z wymaganiami podanymi w wytycznych branŝowych instalacja lamp bakteriobójczych, przepływowych, przyściennych 60 W (ozn.proj. Gi12) C.O. temperatura( 0 C) po 24 wentylacja grawitacyjna mechaniczna po 2 w/h, podciśnienie do stanowisk do pielęgnacji niemowląt (ozn.proj.ga3) oraz do stanowiska do pielęgnacji noworodka (ozn.proj.ga4) do stanowisk do pielęgnacji (ozn.proj. Ga3 i Ga4) po 1 pkt. poboru- miejsce instalacji zgodnie z rys.rozwinięcia ściany po 1 pkt. poboru - miejsce instalacji zgodnie z rys.rozwinięcia ściany 28

28 POKOJE 2-łóŜkowe + M (niemowlęta) POKÓJ 2-Ł (noworodków izolowanych) POKÓJ 4-łóŜkowy + M (noworodki) POKOJE 2-łóŜkowe + M (noworodki) Kondygnacja- BLOK E III ptr. Pow. (m 2 ) ; 12.88; 17.16; 17.36; 16.73; 17.13; 16.63; 11.14,17.66;15.85, 10.86, 11.14; ; 15.18; 17.05; farba zmywalna do wys. 2,05m 3.22, 3.29, 3.30, 3.33, 3.34, 3.36, 3.37,3.39, 3.58, 3.59, , 3.45, 3.55, 3.56 fartuchy z glazury do wys. min.1,6m przy umywalkach; przy stanowiskach do pielęgnacji niemowląt (ozn.proj.ga3) i noworodków (ozn.proj.ga4): w pom.nr 3.47,3.55 i 3.62 glazura do wys. min. 1,6m; w pozostałych pomieszczeniach- glazura do wys.przeszklenia ciepła, łatwozmywalna górne po 300Lx; elektryczne sanitarne C.O. temperatura( 0 C) po 24 wentylacja grawitacyjna mechaniczna 230V na wys. 1,8m - po 2 szt. podwójne 230V na wys. 1m (bezpieczne dla dziecka) po 2 szt. podwójne miejsce instalacji zgodnie z rys.rozwinięcia ściany instalacja przyzywowa przyciski przy łóŝkach pacjentów sygnalizacja w pkt. pielęgniarskich zgodnie z wymaganiami podanymi w wytycznych branŝowych; 230V po 1szt.(1kW) w pom.nr 3.41,3.42,3.47,3.55 i 3.56 do zasilania lampy grzewczej (w st.ozn.ga4) instalacja lamp bakteriobójczych przepływowych, 60W, przyściennych (ozn.proj. Gi12) i sufitowych (ozn.proj. Gi11) zgodnie z wykazem wyposaŝenia i rysunkiem po 2 w/h w pokojach niemowląt, na nawiewie filtry G4+F9 do umywalek i stanowisk do pielęgnacji niemowląt (ozn.proj. Ga3) i pielęgnacji noworodków (ozn.proj.ga4) do umywalek i stanowisk do pielęgnacji niemowląt w pokojach noworodków - wilgotność względna (%) 40 60, 2 w/h, nadciśnienie, na nawiewie filtry G4+F9 w naściennych tablicach poboru po 1 pkt. poboru przy kaŝdym łóŝku pacjenta - miejsce instalacji zgodnie z rys.rozwinięcia ściany w naściennych tablicach poboru po 1 pkt. poboru przy kaŝdym łóŝku pacjenta - miejsce instalacji zgodnie z rys.rozwinięcia ściany 29

29 PUNKTY PIELĘGNIARSKIE Kondygnacja- BLOK E III ptr. Powierzchnia (m 2 )- 6.53; 1.92 elektryczne sanitarne farba akrylowa C.O. temperatura( 0 C) po 20 wentylacja grawitacyjna po 1,5 w/h mechaniczna 3.27, 3.51 ciepła, łatwozmywalna górne po 500Lx; miejscowe nad ladami pielęgniarskimi 230V - 4 szt.podwójne przy ladach pielęgniarskich centrale instalacji przyzywowej (zgodnie z wymaganiami podanymi w wytycznych branŝowych) włączanie i kasowanie w pokojach łóŝkowych w pkt. pielęgniarskich w pom.nr 3.27 i 3.51 stały monitoring pom. nrnr 3.41, 3.42, 3,45, 3.47,3.55 i

30 DYśURKA PIELĘGNIAREK KUCHNIA MATEK Kondygnacja- BLOK E III ptr. Powierzchnia (m 2 ) ; elektryczne farba akrylowa glazura do wys.2m na ścianach z zestawami szafek z umywalkami i zlewozmywakami ciepła, łatwozmywalna górne po 200Lx; naścienne, hermetyczne nad umywalkami 230V po 1szt. pojedyncze 230V: - po 1szt. podwójne na wys. 1,2m (po 2,1 kw/gn) przy zestawach szafek - 1szt. pojedyncze (0,5kW) do zasil.chłodziarki w kuchni matek (ozn.proj.tg2) - 1szt. pojedyncze (0,5kW) do zasilania chłodziarki podblatowej (ozn.proj. Tg1) w dyŝurce pielęgniarek sanitarne C.O. temperatura( 0 C) po 20 wentylacja grawitacyjna 30m 3 /h /os x 2 osoby jednak nie mniej niŝ po 1,5 w/h mechaniczna do umywalek i zlewozmywaków do umywalek i zlewozmywaków 31

31 POKÓJ ZABIEGOWY NIEMOWLĄT POKÓJ ZABIEGOWY NOWORODKÓW Kondygnacja- BLOK E III ptr. Powierzchnia (m 2 ) ; elektryczne sanitarne C.O. temperatura( 0 C) po 24 wentylacja grawitacyjna mechaniczna glazura do pełnej wysokości ciepła, łatwozmywalna górne po 500Lx; naścienne, hermetyczne nad umywalkami 230V po 4szt. podwójne V po 1 szt.podwójne na wys. 1,2m (nad zestawami szafek) 230V (0,5kW) po 1szt. do zasilania chłodziarek (ozn.proj. Tg2) instalacja lamp bakteriobójczych, przepływowych, 60W sufitowych (ozn.proj. Gi11); instalacja lamp bezcieniowych, sufitowych, 1- oprawowych (ozn.proj.gh3) wg DTR dostawcy do umywalek z bateriami uruchamianymi bez dotyku dłoni, do zlewozmywaków do umywalek i zlewozmywaków wilgotność względna (%) 40 60, 2 w/h, nadciśnienie, na nawiewie filtry G4+F9 w naściennych tablicach poboru po 2 pkt. poboru miejsce instalacji zgodnie z rys. technologii w naściennych tablicach poboru po 1 pkt. poboru miejsce instalacji zgodnie z rys. technologii w naściennych tablicach poboru po 2 pkt. poboru miejsce instalacji zgodnie z rys. technologii 32

32 WC PERSONELU WC MATEK I ODWIEDZAJACYCH Kondygnacja- BLOK E III ptr. Powierzchnia (m 2 )- 4,48; 3.90 elektryczne farba akrylowa glazura do wysokości 2,05m twarda, zmywalna górne, hermetyczne po 200Lx; naścienne, hermetyczne nad umywalkami sanitarne C.O. temperatura( 0 C) po 20 wentylacja grawitacyjna mechaniczna po 50m 3 /h x sedes do umywalek i sedesów do umywalek 33

33 ZMYWALNIA Kondygnacja- BLOK E III ptr. Powierzchnia (m 2 )- 13,40 elektryczne farba akrylowa glazura do wysokości 2,05m twarda, zmywalna górne, hermetyczne 300 Lx 230V hermetyczne 1szt. podwójne 3.67 instalacja lampy bakteriobójczej, przepływowej, przyściennej 60W (ozn.proj. Gi12); instalacja zasilająca zmywarkę do szkła (ozn.proj. Te4) wg DTR dostawcy 3,9kW; instalacja zasilająca przelotowy autoklaw parowo-elektryczny (ozn.proj. Se4) wg DTR dostawcy sanitarne C.O. temperatura( 0 C) 16 wentylacja grawitacyjna mechaniczna 4w/h, podciśnienie do zlewozmywaka; do zmywarki do naczyń; zawór ze złączką do węŝa, kratka ściekowa; do autoklawu parowo-elektrycznego wg DTR do zlewozmywaka 34
