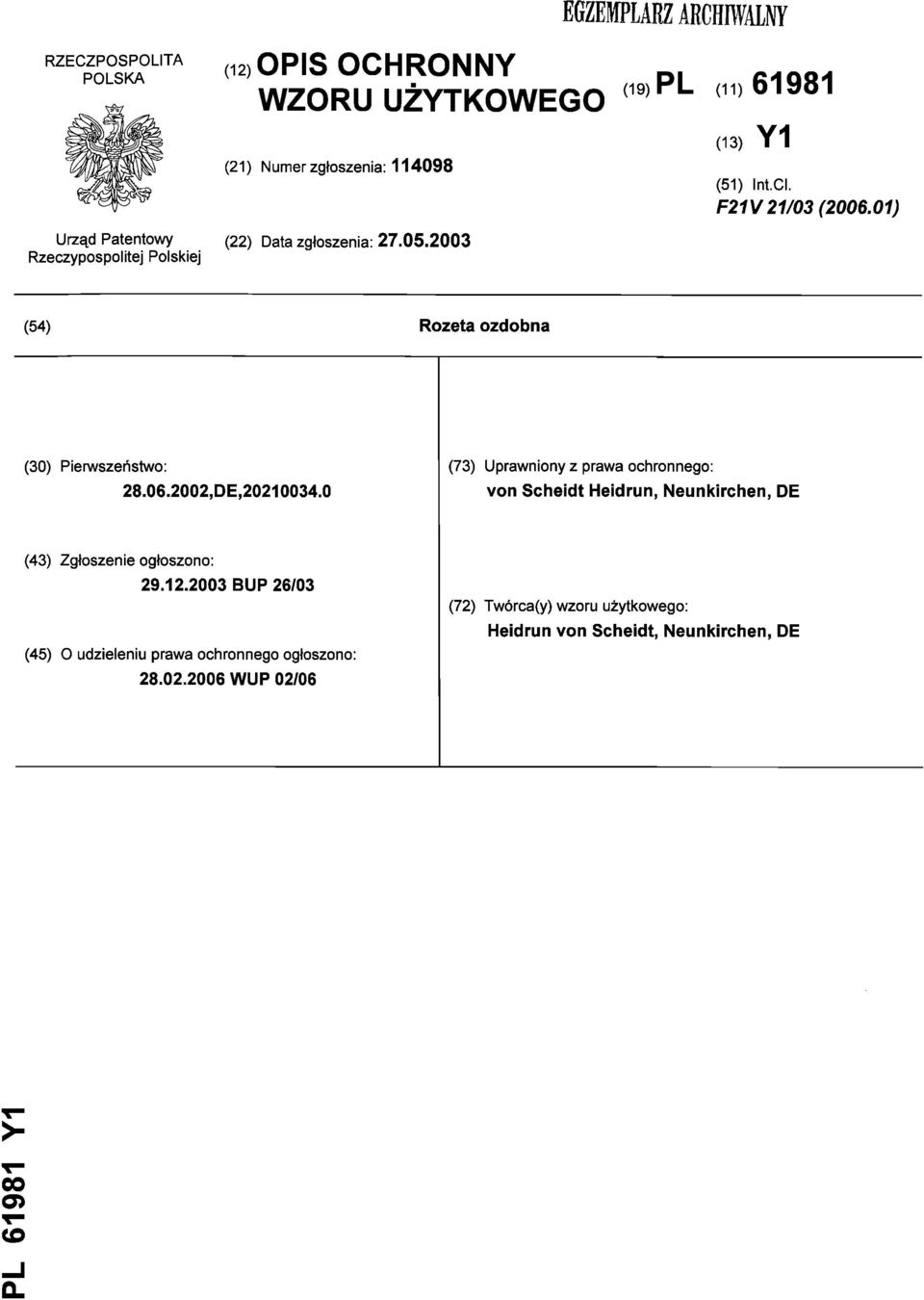

1 EGZEMPLARZ ARCHIWALNY RZECZPOSPOLITA POLSKA d2) OPIS OCHRONNY WZORU UŻYTKOWEGO (21) Numer zgłoszenia: (19) PL (11)61981 (13) Y1 (51) Int.CI. F21V 21/03 ( ) Urząd Patentowy (22) Data zgłoszenia: Rzeczypospolitej Polskiej (54) Rozeta ozdobna (30) Pierwszeństwo: ,DE, (73) Uprawniony z prawa ochronnego: von Scheidt Heidrun, Neunkirchen, DE (43) Zgłoszenie ogłoszono: BUP 26/03 (45) O udzieleniu prawa ochronnego ogłoszono: WUP 02/06 (72) Twórca(y) wzoru użytkowego: Heidrun von Scheidt, Neunkirchen, DE 00 O) a.

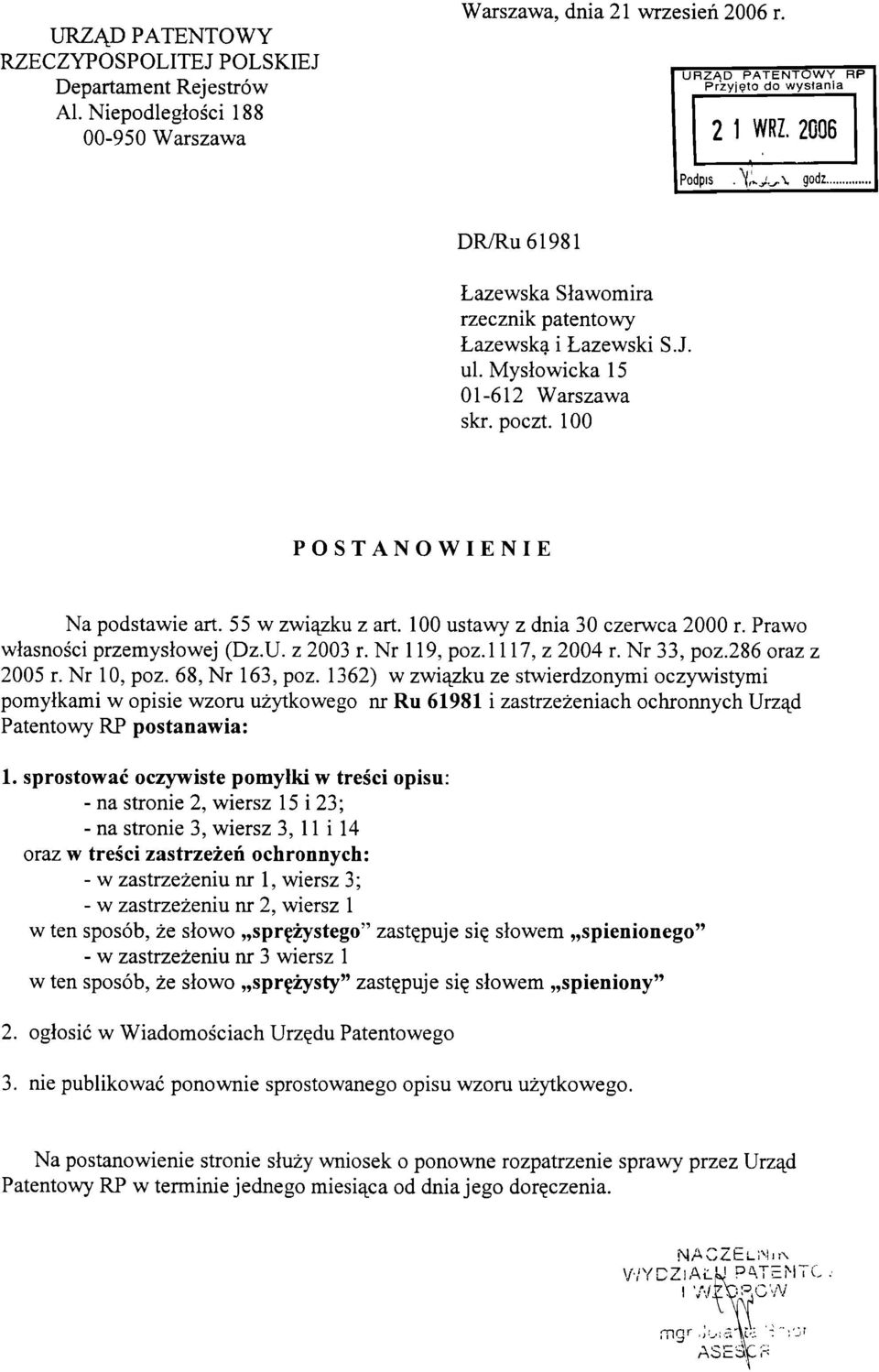

2 URZĄD PATENTOWY RZECZYPOSPOLITEJ POLSKIEJ Departament Rejestrów Al. Niepodległości Warszawa Warszawa, dnia 21 wrzesień 2006 r. URZĄD PATENTOWY RP Przyjęto do wysłania 2 1 WRZ Podpis.\n.j^.\ godz DR/Ru Łazewska Sławomira rzecznik patentowy Łazewska i Łazewski S.J. ul. Mysłowieka Warszawa skr. poczt. 100 POSTANOWIENIE Na podstawie art. 55 w związku z art. 100 ustawy z dnia 30 czerwca 2000 r. Prawo własności przemysłowej (Dz.U. z 2003 r. Nr 119, poz.l 117, z 2004 r. Nr 33, poz.286 oraz z 2005 r. Nr 10, poz. 68, Nr 163, poz. 1362) w związku ze stwierdzonymi oczywistymi pomyłkami w opisie wzoru użytkowego nr Ru i zastrzeżeniach ochronnych Urząd Patentowy RP postanawia: 1. sprostować oczywiste pomyłki w treści opisu: - na stronie 2, wiersz 15 i 23; - na stronie 3, wiersz 3, 11 i 14 oraz w treści zastrzeżeń ochronnych: - w zastrzeżeniu nr 1, wiersz 3; - w zastrzeżeniu nr 2, wiersz 1 w ten sposób, że słowo sprężystego" zastępuje się słowem spienionego" - w zastrzeżeniu nr 3 wiersz 1 w ten sposób, że słowo sprężysty" zastępuje się słowem spieniony" 2. ogłosić w Wiadomościach Urzędu Patentowego 3. nie publikować ponownie sprostowanego opisu wzoru użytkowego. Na postanowienie stronie służy wniosek o ponowne rozpatrzenie sprawy przez Urząd Patentowy RP w terminie jednego miesiąca od dniajego doręczenia. WYDZIAŁU PĄTEMTC AS ES

3 Ru G1WI Z-1983/03 Rozeta ozdobna 10 Przedstawiony wzór użytkowy dotyczy rozety ozdobnej przeznaczonej do montowania jej na ścianach względnie na sufitach, z przeznaczeniem do upiększania miejsc zainstalowania oświetlenia. Rozety ozdobne są ogólnie biorąc znane od dawna. Umieszcza się je na ścianach i sufitach, aby tym sposobem stworzyć imitację sztukaterii, bez potrzeby 15 ponoszenia dużych nakładów pracy wymaganych przy wykonywaniu prawdziwej sztukaterii. W praktyce architekci wnętrz chętnie stosują tego rodzaju rozety w celu przyozdobienia miejsc zainstalowania oświetlenia. W przedstawionych zastosowaniach ich wadą okazało się jednak to, że w środku rozety musi być wykonany otwór, aby można było w nim na ścianie, względnie na suficie, umieścić oprawę oświetleniową 20 oraz przeprowadzić przewody elektryczne zasilające oprawę. Po pierwsze wymaga to dodatkowego nakładu pracy, a po drugie wykonanie otworu w rozecie najczęściej nie jest zadowalająco estetyczne, ponieważ pozostają przy tym szpecące pęknięcia lub nierówne krawędzie w miejscu wykonania otworu. Ponadto rozety ścienne są dotychczas wykonywane zwykle z piankowego 25 tworzywa poliuretanowego. Również tworzywo to wykazuje wiele wad: pianka

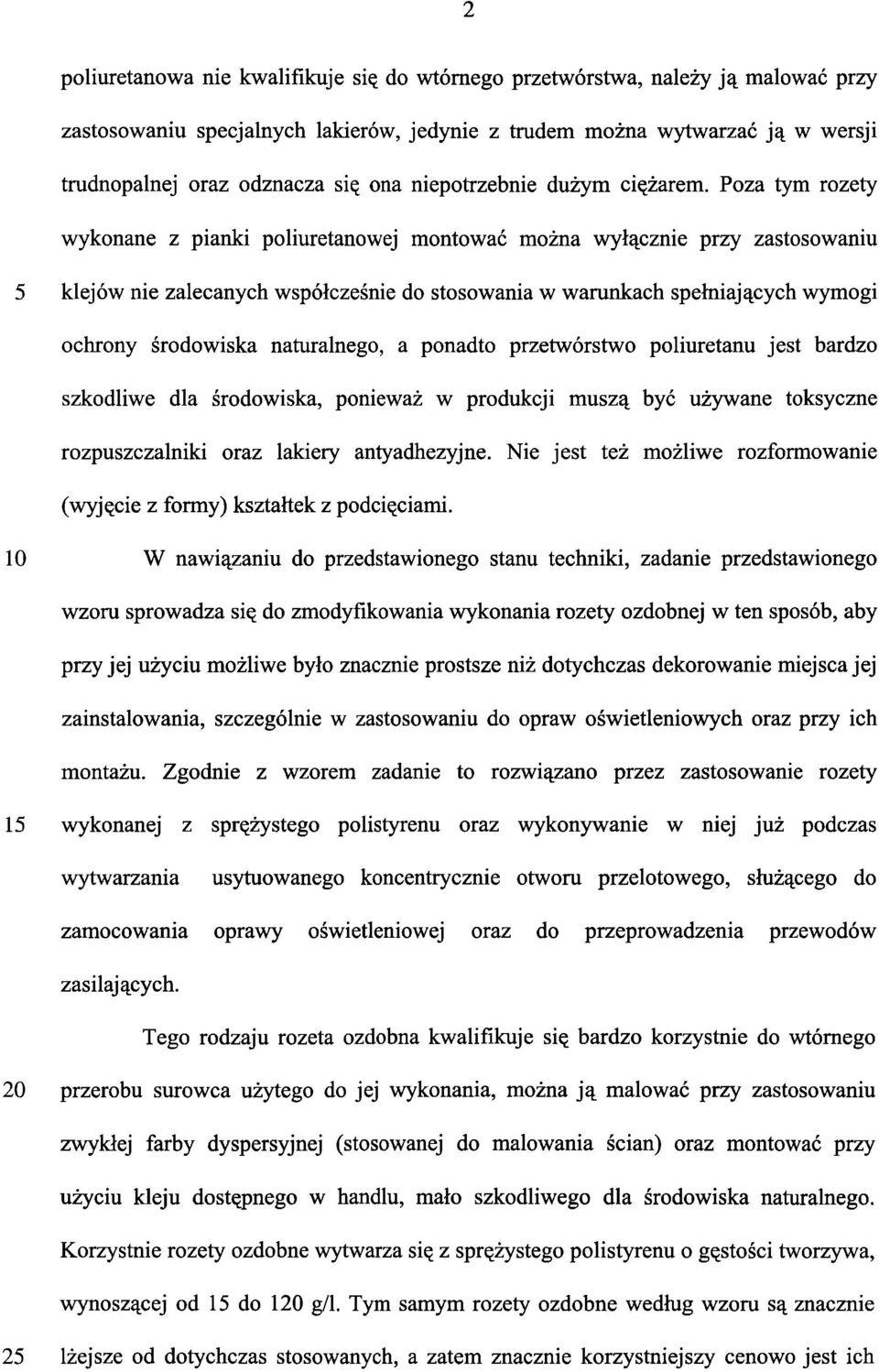

4 2 poliuretanowa nie kwalifikuje się do wtórnego przetwórstwa, należy ją malować przy zastosowaniu specjalnych lakierów, jedynie z trudem można wytwarzać ją w wersji trudnopalnej oraz odznacza się ona niepotrzebnie dużym ciężarem. Poza tym rozety wykonane z pianki poliuretanowej montować można wyłącznie przy zastosowaniu 5 klejów nie zalecanych współcześnie do stosowania w warunkach spełniających wymogi ochrony środowiska naturalnego, a ponadto przetwórstwo poliuretanu jest bardzo szkodliwe dla środowiska, ponieważ w produkcji muszą być używane toksyczne rozpuszczalniki oraz lakiery antyadhezyjne. Nie jest też możliwe rozformowanie (wyjęcie z formy) kształtek z podcięciami. 10 W nawiązaniu do przedstawionego stanu techniki, zadanie przedstawionego wzoru sprowadza się do zmodyfikowania wykonania rozety ozdobnej w ten sposób, aby przy jej użyciu możliwe było znacznie prostsze niż dotychczas dekorowanie miejsca jej zainstalowania, szczególnie w zastosowaniu do opraw oświetleniowych oraz przy ich montażu. Zgodnie z wzorem zadanie to rozwiązano przez zastosowanie rozety 15 wykonanej z sprężystego polistyrenu oraz wykonywanie w niej już podczas wytwarzania usytuowanego koncentrycznie otworu przelotowego, służącego do zamocowania oprawy oświetleniowej oraz do przeprowadzenia przewodów zasilających. Tego rodzaju rozeta ozdobna kwalifikuje się bardzo korzystnie do wtórnego 20 przerobu surowca użytego do jej wykonania, można ją malować przy zastosowaniu zwykłej farby dyspersyjnej (stosowanej do malowania ścian) oraz montować przy użyciu kleju dostępnego w handlu, mało szkodliwego dla środowiska naturalnego. Korzystnie rozety ozdobne wytwarza się z sprężystego polistyrenu o gęstości tworzywa, wynoszącej od 15 do 120 g/l. Tym samym rozety ozdobne według wzoru są znacznie 25 lżejsze od dotychczas stosowanych, a zatem znacznie korzystniejszy cenowo jest ich

5 3 transport oraz znacznie łatwiej jest je montować, ponieważ ich ciężar, oddziałujący na połączenie klejowe, jest wyraźnie mniejszy. Szczególnie preferowane jest wytwarzanie rozet ozdobnych z sprężystego polistyrenu, wykazującego trudnopalność. 5 Poniżej zobrazowano bliżej istotę wzoru w oparciu o pokazany w załączeniu rysunek. Przedstawia on: fig. 1: rozeta ozdobna według wzoru widziana od przodu. Rozeta ozdobna według wzoru 10 ma usytuowany w środku koncentrycznie wykonany otwór przelotowy 12, przeznaczony do zamocowania oprawy oświetleniowej 10 oraz do przeprowadzenia przezeń elektrycznych przewodów zasilających oprawę oświetleniową. Rozeta ozdobna 10 wykonana jest z sprężystego polistyrenu o gęstości materiału wynoszącej od 15 do 120 g/l oraz wzbogaconego w dodatek ograniczający zapalność tworzywa. Rozetę ozdobną 10 można w związku z tym bez trudu, tak jak każdy inny wyrób wykonany z sprężystego polistyrenu, wykorzystać do wtórnego 15 przetwórstwa, można ją malować za pomocą normalnie stosowanych farb dyspersyjnych oraz montować przy użyciu normalnych klejów dyspersyjnych. Rozety ozdobne według wzoru można przy tym wykonywać nadając im każdy dowolny kształt geometryczny (okrągły, owalny, prostokątny itp.) 20 Heidrun von Scheidt, Niemcy Pełnomocnik: F^B&NIK PATENTOWY 2 7 MAJ 2003 \$5JU

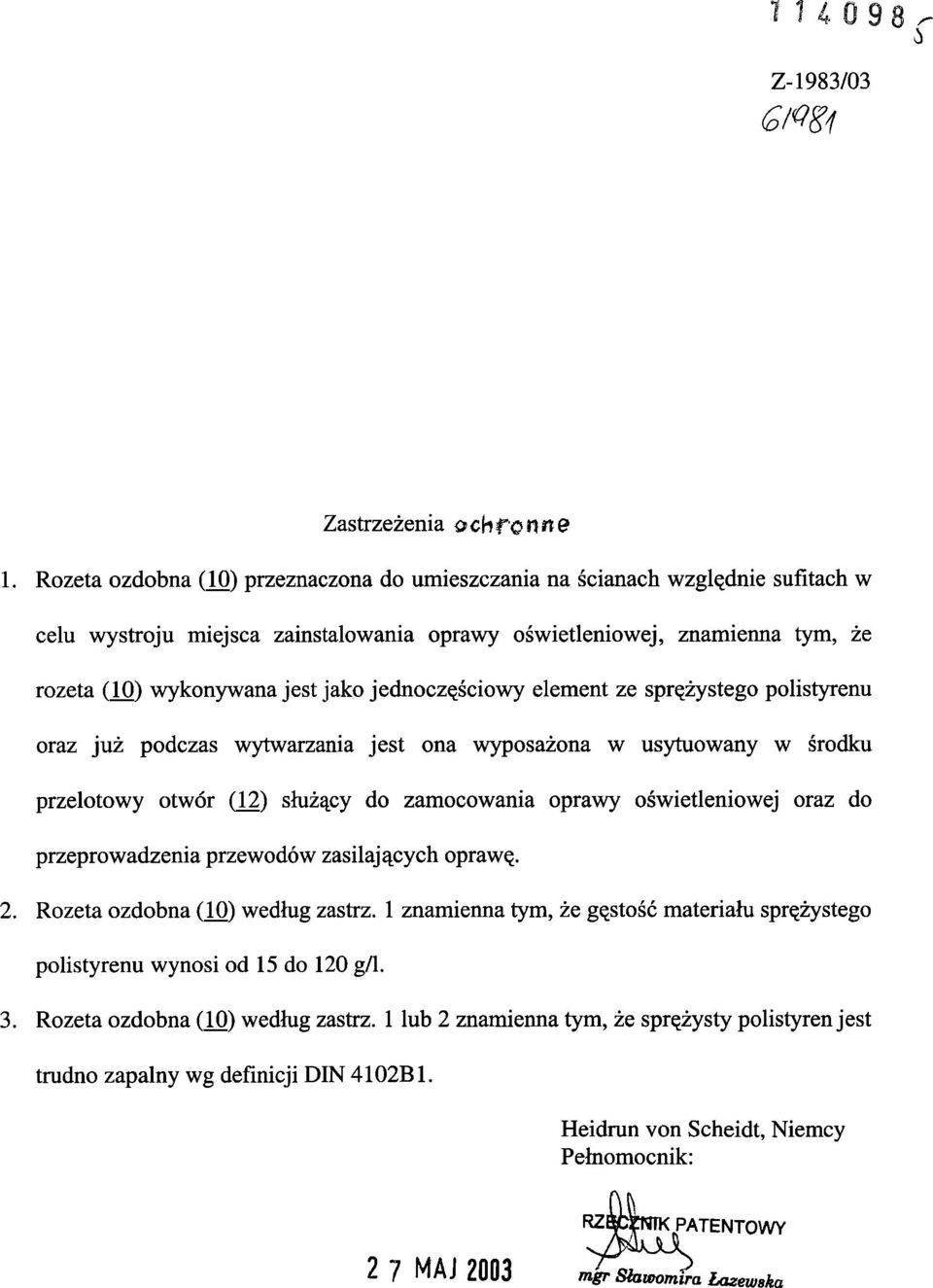

6 Z-1983/03 cm Zastrzeżenia ochronne 1. Rozeta ozdobna (10) przeznaczona do umieszczania na ścianach względnie sufitach w celu wystroju miejsca zainstalowania oprawy oświetleniowej, znamienna tym, że rozeta (10) wykonywana jest jako jednoczęściowy element ze sprężystego polistyrenu oraz już podczas wytwarzania jest ona wyposażona w usytuowany w środku przelotowy otwór (12) służący do zamocowania oprawy oświetleniowej oraz do przeprowadzenia przewodów zasilających oprawę. 2. Rozeta ozdobna (10) według zastrz. 1 znamienna tym, że gęstość materiału sprężystego polistyrenu wynosi od 15 do 120 g/l. 3. Rozeta ozdobna (10) według zastrz. 1 lub 2 znamienna tym, że sprężysty polistyren jest trudno zapalny wg definicji DIN 4102B1. Heidrun von Scheidt, Niemcy Pełnomocnik: RZ^NTK PATENTOWY 2 7 MAJ 2003 isflwfl

7 1 U098 Q FI,. 4 RZECZNIK) PATENTOWY 2 7 MAJ 2003 mgr srwomira newska
