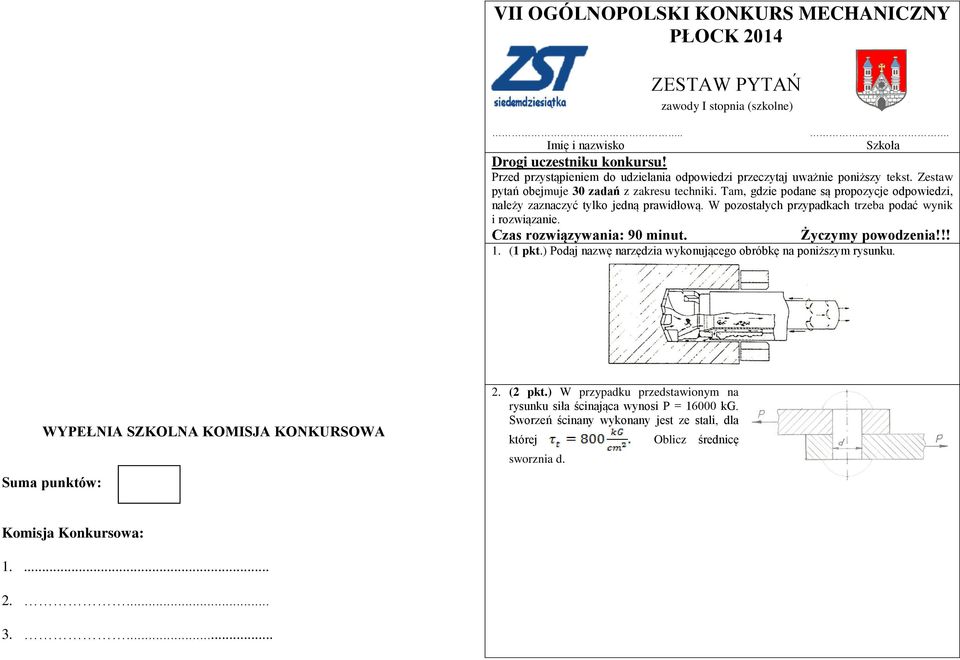

1 VII OGÓLNOPOLSKI KONKURS MECHANICZNY PŁOCK Imię i nazwisko ZESTAW PYTAŃ zawody I stopnia (szkolne). Szkoła Drogi uczestniku konkursu! Przed przystąpieniem do udzielania odpowiedzi przeczytaj uważnie poniższy tekst. Zestaw pytań obejmuje 30 zadań z zakresu techniki. Tam, gdzie podane są propozycje odpowiedzi, należy zaznaczyć tylko jedną prawidłową. W pozostałych przypadkach trzeba podać wynik i rozwiązanie. Czas rozwiązywania: 90 minut. Życzymy powodzenia!!! 1. (1 pkt.) Podaj nazwę narzędzia wykonującego obróbkę na poniższym rysunku. WYPEŁNIA SZKOLNA KOMISJA KONKURSOWA Suma punktów: 2. (2 pkt.) W przypadku przedstawionym na rysunku siła ścinająca wynosi P = kg. Sworzeń ścinany wykonany jest ze stali, dla której sworznia d. Oblicz średnicę Komisja Konkursowa:

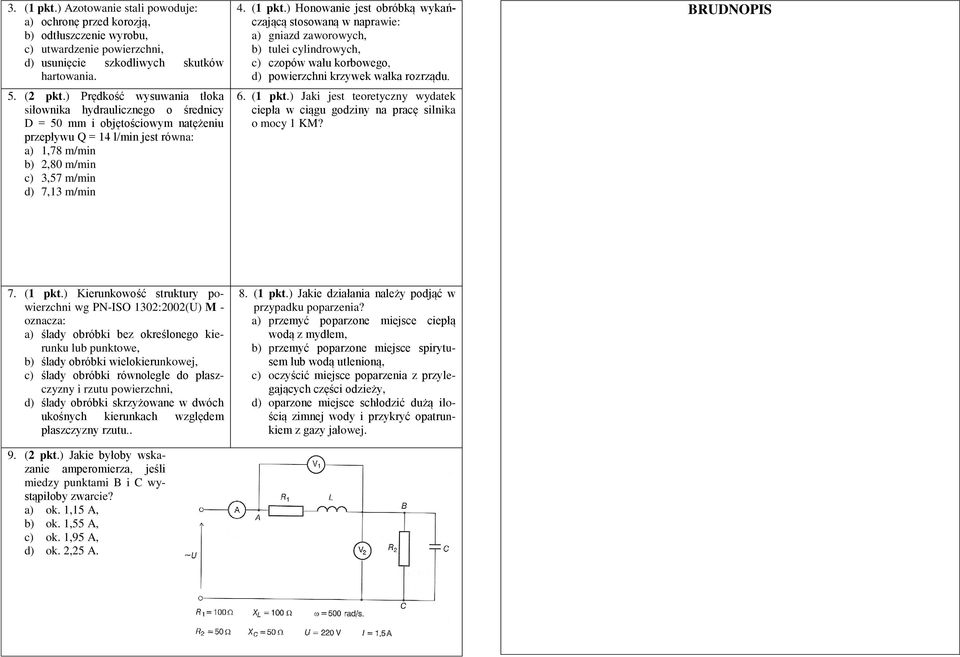

2 3. (1 pkt.) Azotowanie stali powoduje: a) ochronę przed korozją, b) odtłuszczenie wyrobu, c) utwardzenie powierzchni, d) usunięcie szkodliwych skutków hartowania. 5. (2 pkt.) Prędkość wysuwania tłoka siłownika hydraulicznego o średnicy D = 50 mm i objętościowym natężeniu przepływu Q = 14 l/min jest równa: a) 1,78 m/min b) 2,80 m/min c) 3,57 m/min d) 7,13 m/min 4. (1 pkt.) Honowanie jest obróbką wykańczającą stosowaną w naprawie: a) gniazd zaworowych, b) tulei cylindrowych, c) czopów wału korbowego, d) powierzchni krzywek wałka rozrządu. 6. (1 pkt.) Jaki jest teoretyczny wydatek ciepła w ciągu godziny na pracę silnika o mocy 1 KM? BRUDNOPIS 7. (1 pkt.) Kierunkowość struktury powierzchni wg PN-ISO 1302:2002(U) M - oznacza: a) ślady obróbki bez określonego kierunku lub punktowe, b) ślady obróbki wielokierunkowej, c) ślady obróbki równoległe do płaszczyzny i rzutu powierzchni, d) ślady obróbki skrzyżowane w dwóch ukośnych kierunkach względem płaszczyzny rzutu.. 9. (2 pkt.) Jakie byłoby wskazanie amperomierza, jeśli miedzy punktami B i C wystąpiłoby zwarcie? a) ok. 1,15 A, b) ok. 1,55 A, c) ok. 1,95 A, d) ok. 2,25 A. 8. (1 pkt.) Jakie działania należy podjąć w przypadku poparzenia? a) przemyć poparzone miejsce ciepłą wodą z mydłem, b) przemyć poparzone miejsce spirytusem lub wodą utlenioną, c) oczyścić miejsce poparzenia z przylegających części odzieży, d) oparzone miejsce schłodzić dużą ilością zimnej wody i przykryć opatrunkiem z gazy jałowej.

3 BRUDNOPIS 10. (2 pkt.) Na poziomą belkę wspornikową działa para sił o momencie M = 6 Tm, a w punkcie C pionowa siła P = 2 T. Rozpiętość belki AB = 3,5 m, długość wspornika BC = 0,5 m. Wyznacz reakcje podpór. 11. (3 pkt.) Po łukowym moście o promieniu r = 50 m jedzie samochód ze stałą prędkością v = 54 km/h. Masa samochodu wraz z ładunkiem wynosi M = 5000 kg. W pewnej chwili samochód znalazł się w punkcie A (rys.), określonym przez łuk o długości s = 26 m. Ile wynosi nacisk normalny N samochodu na most w punkcie A?

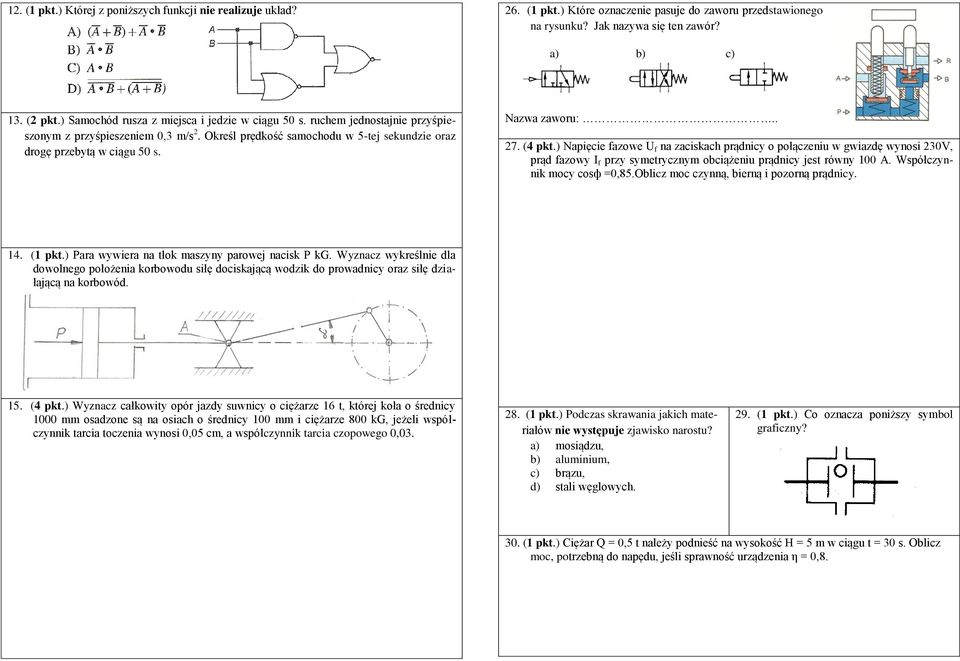

4 12. (1 pkt.) Której z poniższych funkcji nie realizuje układ? 26. (1 pkt.) Które oznaczenie pasuje do zaworu przedstawionego na rysunku? Jak nazywa się ten zawór? a) b) c) 13. (2 pkt.) Samochód rusza z miejsca i jedzie w ciągu 50 s. ruchem jednostajnie przyśpieszonym z przyśpieszeniem 0,3 m/s 2. Określ prędkość samochodu w 5-tej sekundzie oraz drogę przebytą w ciągu 50 s. Nazwa zaworu: (4 pkt.) Napięcie fazowe U f na zaciskach prądnicy o połączeniu w gwiazdę wynosi 230V, prąd fazowy I f przy symetrycznym obciążeniu prądnicy jest równy 100 A. Współczynnik mocy cosф =0,85.Oblicz moc czynną, bierną i pozorną prądnicy. 14. (1 pkt.) Para wywiera na tłok maszyny parowej nacisk P kg. Wyznacz wykreślnie dla dowolnego położenia korbowodu siłę dociskającą wodzik do prowadnicy oraz siłę działającą na korbowód. 15. (4 pkt.) Wyznacz całkowity opór jazdy suwnicy o ciężarze 16 t, której koła o średnicy 1000 mm osadzone są na osiach o średnicy 100 mm i ciężarze 800 kg, jeżeli współczynnik tarcia toczenia wynosi 0,05 cm, a współczynnik tarcia czopowego 0, (1 pkt.) Podczas skrawania jakich materiałów nie występuje zjawisko narostu? a) mosiądzu, b) aluminium, c) brązu, d) stali węglowych. 29. (1 pkt.) Co oznacza poniższy symbol graficzny? 30. (1 pkt.) Ciężar Q = 0,5 t należy podnieść na wysokość H = 5 m w ciągu t = 30 s. Oblicz moc, potrzebną do napędu, jeśli sprawność urządzenia η = 0,8.

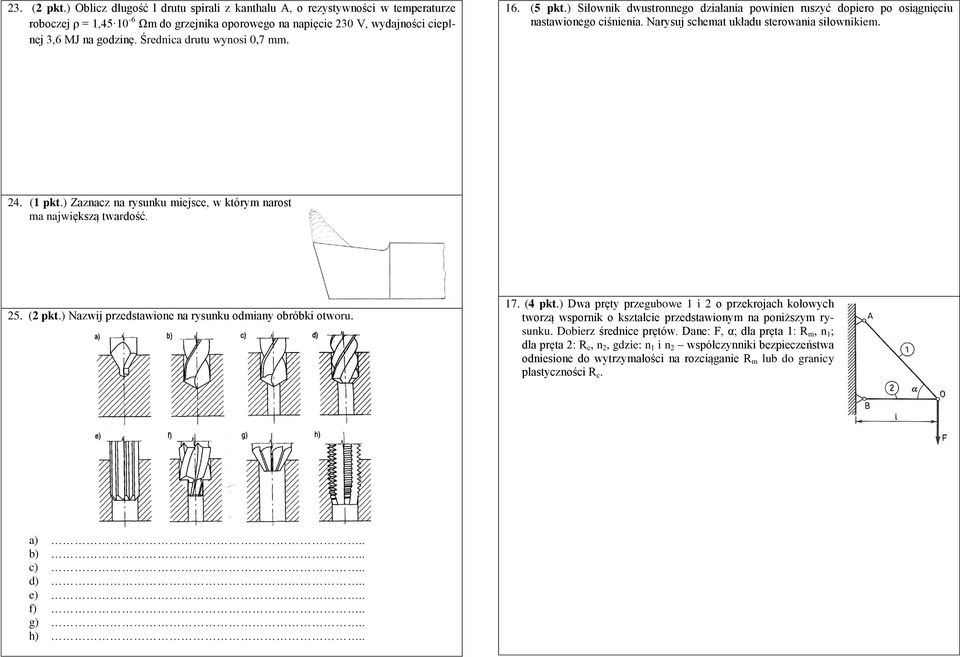

5 23. (2 pkt.) Oblicz długość l drutu spirali z kanthalu A, o rezystywności w temperaturze roboczej ρ = 1, Ωm do grzejnika oporowego na napięcie 230 V, wydajności cieplnej 3,6 MJ na godzinę. Średnica drutu wynosi 0,7 mm. 16. (5 pkt.) Siłownik dwustronnego działania powinien ruszyć dopiero po osiągnięciu nastawionego ciśnienia. Narysuj schemat układu sterowania siłownikiem. 24. (1 pkt.) Zaznacz na rysunku miejsce, w którym narost ma największą twardość. 25. (2 pkt.) Nazwij przedstawione na rysunku odmiany obróbki otworu. 17. (4 pkt.) Dwa pręty przegubowe 1 i 2 o przekrojach kołowych tworzą wspornik o kształcie przedstawionym na poniższym rysunku. Dobierz średnice prętów. Dane: F, α; dla pręta 1: R m, n 1 ; dla pręta 2: R c, n 2, gdzie: n 1 i n 2 współczynniki bezpieczeństwa odniesione do wytrzymałości na rozciąganie R m lub do granicy plastyczności R c. a).. b).. c).. d).. e).. f).. g).. h)..

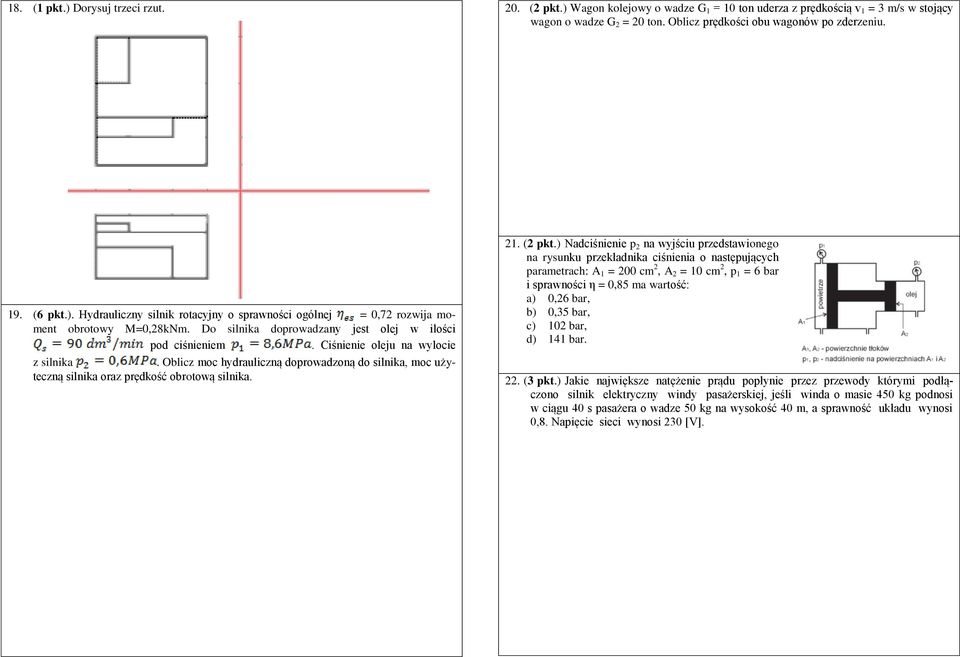

6 18. (1 pkt.) Dorysuj trzeci rzut. 20. (2 pkt.) Wagon kolejowy o wadze G 1 = 10 ton uderza z prędkością v 1 = 3 m/s w stojący wagon o wadze G 2 = 20 ton. Oblicz prędkości obu wagonów po zderzeniu. 19. (6 pkt.). Hydrauliczny silnik rotacyjny o sprawności ogólnej = 0,72 rozwija moment obrotowy M=0,28kNm. Do silnika doprowadzany jest olej w ilości pod ciśnieniem. Ciśnienie oleju na wylocie z silnika. Oblicz moc hydrauliczną doprowadzoną do silnika, moc użyteczną silnika oraz prędkość obrotową silnika. 21. (2 pkt.) Nadciśnienie p 2 na wyjściu przedstawionego na rysunku przekładnika ciśnienia o następujących parametrach: A 1 = 200 cm 2, A 2 = 10 cm 2, p 1 = 6 bar i sprawności η = 0,85 ma wartość: a) 0,26 bar, b) 0,35 bar, c) 102 bar, d) 141 bar. 22. (3 pkt.) Jakie największe natężenie prądu popłynie przez przewody którymi podłączono silnik elektryczny windy pasażerskiej, jeśli winda o masie 450 kg podnosi w ciągu 40 s pasażera o wadze 50 kg na wysokość 40 m, a sprawność układu wynosi 0,8. Napięcie sieci wynosi 230 [V].
