3M Red Dot Elektrody EKG Elektrody bierne JAKOŚĆ I BEZPIECZEŃSTWO

Transkrypt

1 3M Red Dot Elektrody EKG Elektrody bierne JAKOŚĆ I BEZPIECZEŃSTWO 3

2 Wybór właściwej elektrody EKG Jedna elektroda nie jest podobna do drugiej... Różnorodność pacjentów i wykonywanych u nich badań elektrokardiograficznych jest bardzo duża. Wiąże się to z potrzebą stosowania elektrod o różnych właściwościach:...elektrody do badań spoczynkowych a diagnostycznych pacjenci diaforetyczni a noworodki... 3M oferuje elektrody spełniające wszystkie i różnorodne wymagania personelu i pacjentów. Niektóre elektrody są przeznaczone do monitorowania długotrwałego a inne tylko do monitorowania krótkotrwałego. Zmniejszenie ilości używanych elektrod to obniżenie kosztów efektywne użycie każdej elektrody sprawia, że zmniejszasz ich zużycie w szpitalu sprawdź, że niektóre elektrody są rzadziej wymieniane niż inne, dzięki czemu oszczędzasz czas i pieniądze, związane z ich wymianą współpraca różnych oddziałów w dziedzinie przeprowadzanych badań i stosowanych elektrod daje efektywne oszczędności i zwiększa komfort pacjenta. Stosując elektrody 3M obdarzasz pacjenta większą troską unikasz podrażnienia skóry pacjenta otrzymujesz czytelny i powtarzalny zapis elektrokardiogramu zwiększasz komfort pacjenta. Wzrost efektywności pracy personel medyczny ma dużo ważniejsze czynności do wykonania niż wymiana elektrod u pacjenta lub opieka nad podrażnioną niepotrzebnie skórą. Wyeliminowanie tych czynności pozwoli na bardziej efektywną pracę personelu. Rodzaje podłoży stosowanych przez 3M new komfort połączenie właściwości pianki i włókniny: oddychająca, rozciągliwa, bardzo delikatna i przyjazna dla skóry umożliwia fizjologiczne oddychanie skóry, zapewniając jednocześnie barierę dla płynów zewnętrznych przeznaczone do monitorowania długo i krótkotrwałego stosowane w elektrodach 2560, 2570 i piankowe najpowszechniej stosowane podłoże do produkcji elektrod przeznaczone głównie do monitorowania krótkotrwałego charakteryzuje się łatwością aplikacji i odklejenia oraz wysoką przylepnością początkową nieprzepuszczalne dla płynów. 2

3 włókninowe rozciągliwa, oddychająca włóknina przeznaczone do monitorowania długotrwałego i dla pacjentów diaforetycznych umożliwia parowanie skóry bardzo wygodna dla pacjenta mikroporowate wykonane z przylepca Micropore najdelikatniejszego przylepca na rynku stosowane głownie w aplikacjach długotrwałych bardzo miękkie i wygodne dla pacjenta umożliwia parowanie skóry foliowe wykonane z plastikowej folii, odpornej na zabrudzenia przeznaczone do monitorowania krótkotrwałego charakteryzuje się wysoką przylepnością początkową przezroczystość pozwala na ocenę stanu skóry Papier do abrazji naskórka na elektrodach pozwala na usunięcie nieprzewodzącej warstwy komórek, obniżając opór elektryczny skóry zwiększa jakość przewodzenia, zmniejsza ilość fałszywych alarmów abrazja naskórka zapewnia lepsze przewodnictwo, lepszą jakość zapisu, dokładniejszą diagnozę, mniejsze zużycie papieru do aparatu EKG, mniej zmarnowanych elektrod i mniej interwencji personelu w celu rozwiązania ewentualnych problemów. Żele przewodzące Firma 3M stosuje szereg specjalnych żeli przewoch w celu zapewnienia jak najwyższej jakości przewodzenia. Stały żel przewo zapewnia natychmiastowy dokładny kontakt ze skórą, eliminując pozostałości na skórze po odklejeniu, które zawsze występują w przypadku żelów półpłynnych i płynnych. Żel stały nie wydostaje się spod elektrody, zapobiega jej przedwczesnemu odklejaniu się. Wszystkie przewodzące żele i kleje zawierają niski poziom KCl, co zapobiega podrażnieniom skóry. żel płynny (2224, 2219E) żel stały (2223, 2235, 2237L, 2238, 2239, 2248, 2249, 2255, , 2259, 2271, żel przylepny (2560, 2570) klej przewo (2269T, 2282E, 2330) klej przewo repozycjonowalny (2660, 2670) 3

4 Elektrody 3M Red Dot przepuszczalne dla RTG (na podłożu piankowym lub przezroczystym), dzięki czemu eliminują konieczność usunięcia lub zmiany elektrody podczas badania doskonała przylepność i jakość przewodzenia eliminują kłopoty wynikające z nieczytelnego zapisu wstępnie okablowane elektrody zapewniają pewne i wytrzymałe na odkształcenia połączenia a jednocześnie eliminują nacisk na skórę i fałszywe alarmy spowodowane przerwaniem połączeń innowacyjne elektrody repozycjonowalne, umożliwiają repozycję elektrody w przypadku aplikacji w niewłaściwym miejscu, kiedy pacjent jest przenoszony między oddziałami lub kiedy elektrody są zbyt blisko pola operacyjnego. 3M Red Dot Elektrody repozycjonowalne uniwersalne zastosowanie (angiografia, badanie Holtera, próba wysiłkowa, blok operacyjny, izba przyjęć, oddział ratunkowy, OIOM, OIOK, kardiologia...) mały rozmiar pozwala na zastosowanie u każdego pacjenta (noworodki, dzieci, pacjenci z oparzeniami) hydrożelowy przewo klej zapewnia dużą powierzchnię przewodzącą (2 razy większą w porównaniu do tradycyjnych elektrod, mimo znacznie mniejszego rozmiaru całkowitego) i absorbuje płyny i tłuszcze ekstra wygodne podłoże new comfort jest bardzo cienkie, oddychające i wodoodporne bardzo łatwa aplikacja nawet na wyniosłościach kostnych. 3M 2236 Red Dot Trace Prep Papier do abrazji naskórka poprzez dokładne usunięcie nieprzewodzącej warstwy martwych komórek naskórka zapewnia optymalne przygotowanie skóry do badania EKG klinicznie udowodniona skuteczność, jako najlepszej metody obniżenia oporu elektrycznego skóry dostarczany na rolce z dyspenserem: 18 mm x 5 m zapewnia lepszy zapis elektrokardiogramu: mniej alarmów lepsza diagnoza mniej strat papieru do badań EKG mniej interwencji personelu w odróżnieniu od stosowania alkoholu nie wysusza skóry, (co może powodować wzrost oporności skóry) mniej zmarnowanych elektrod lepsza opieka nad skóra pacjenta (nie szkodzi skórze, nie drapie, zmniejsza ilość zmienianych elektrod u jednego pacjenta). 4

5 Nr katalogowy Rodzaj Przepusz- Klej Rozmiar Z papierem Podłoże Podstawowe Opakowanie żelu czalna dla do abrazji zastosowanie Rtg naskórka 2219E Red Dot mokry nie akrylowy, 2,5 cm nie włóknina noworodki / niemowlęta 300/op. hypoalergiczny z przewodem 2223 stały nie akrylowy, 4,2 cm nie pianka blok operacyjny, izba przyjęć, 50/torebkę hypoalergiczny aplikacje do 24 godzin 20 torebek/op mokry nie akrylowy, 3,2 x 3,2 cm nie pianka blok operacyjny, izba przyjęć, 20 torebek/op. hypoalergiczny z adaptorem aplikacje do 24 godzin. 50/torebka 4 mm 8 torebek/pud. 12 pud./op Red Dot stały nie akrylowy, 5,1 cm nie przezroczysta blok operacyjny, izba przyjęć,próba 50/torebkę hypoalergiczny folia wysiłkowa, OIOK, echo, planowana 20 torebek/op. zmiana oddziału, aplikacje do 24 godzin 2237L Red Dot stały nie akrylowy, 5,1 cm nie pianka OR, ER, short term 50/torebkę hypoalergiczny 20 torebek/op Red Dot stały nie akrylowy, 6,0 cm nie włóknina blok operacyjny, izba przyjęć, 50/torebkę hypoalergiczny aplikacje krótkoczasowe 20 torebek/op Red Dot stały nie akrylowy, 6,0 cm nie Micropore aplikacje długoczasowe 50/torebkę hypoalergiczny 20 torebek/op Red Dot stały nie akrylowy, 4,4 cm nie Micropore pediatria, aplikacje długoczasowe 25/torebkę hypoalergiczny 40 torebek/op Red Dot stały nie akrylowy, 6,0 cm tak Micropore OIOM, OIOK, 25/torebkę hypoalergiczny aplikacje długoczasowe 40 torebek/op Red Dot stały nie akrylowy, 6,0 cm tak włóknina aplikacje długoczasowe, 25/torebkę hypoalergiczny badanie Holtera 40 torebek/op Red Dot stały nie akrylowy, 3,2 cm nie włóknina niemowlęta/noworodki, 60/pud. hypoalergiczny aplikacje krótko- i długoczasowe 10 pud./op Red Dot stały nie akrylowy, 5,1 cm tak pianka blok operacyjny, izba przyjęć 25/torebkę hypoalergiczny 40 torebek/op. 2269T Red Dot hydrożel tak hydrożel 2,0 x 4,0 cm nie folia niemowlęta/noworodki, przewo- przewo z przewodami aplikacje krótko- i długoczasowe 2271 Red Dot stały nie akrylowy, 5,1 x 5,5 cm tak włóknina OIOM, OIOK, próba wysiłkowa, 25/torebkę hypoalergiczny badanie Holtera, pacjenci diaforetyczni 40 torebek/op. 2282E Red Dot hydrożel tak hydrożel 1,7 x 2,2 cm nie włóknina niemowlęta/noworodki, blok operacyjny, 3/torebkę przewo- przewo z przewodami OIOM, OIOK, izba przyjęć, 100 torebek/op. angiografia, aplikacje do 5-ciu dni 2330 Red Dot hydrożel nie hydrożel 2,2 x 2,2 cm nie przezroczysta blok operacyjny, OIOM, OIOK, 10/pasek przewo- przewo folia izba przyjęć, angiografia, 10pask./torebkę aplikacje do 5-ciu dni 10 torebek/pud. 4 pud./op Red Dot żel nie akrylowy, 4,0 x 3,5 cm nie new comfort niemowlęta/dzieci, delikatna skóra, 10/pasek przylepny hypoalergiczny blok operacyjny, OIOM, OIOK, 5pask./torebkę izba przyjęć, angiografia 20 torebek/op. (1000/op.) 2570 Red Dot żel tak akrylowy, 4,0 x 3,5 cm tak new comfort blok operacyjny, OIOM, OIOK, 50/torebkę przylepny hypoalergiczny izba przyjęć 20 torebek/op Red Dot hydrożel tak hydrożel 4,0 x 3,2 cm nie new comfort uniwersalne, angiografia, 3/torebkę repozycjonowlana przewo- przewo badanie Holtera, próba wysiłkowa torebek/op Red Dot hydrożel tak hydrożel 4,0 x 3,2 cm nie new comfort uniwersalne, angiografia, 5/torebkę repozycjonowlana przewo- przewo badanie Holtera, próba wysiłkowa torebek/op Red Dot hydrożel tak hydrożel 4,0 x 3,2 cm nie new comfort uniwersalne, angiografia, 3/torebkę repozycjonowlana przewo- przewo badanie Holtera, próba wysiłkowa torebek/op Red Dot hydrożel tak hydrożel 4,0 x 3,2 cm nie new comfort uniwersalne, angiografia, 5/torebkę repozycjonowlana przewo- przewo badanie Holtera, próba wysiłkowa 200 torebek/op. 5

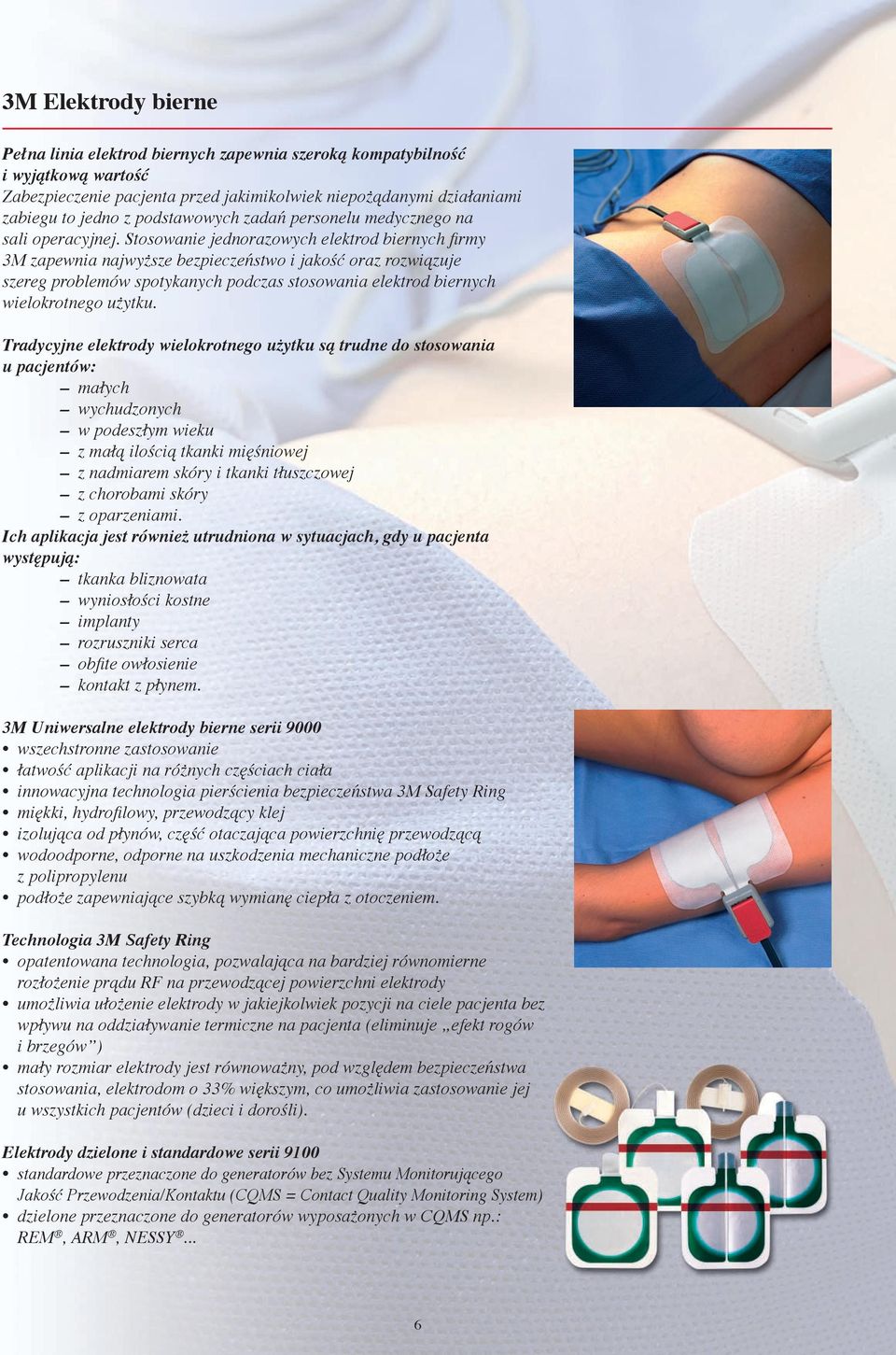

6 3M Elektrody bierne Pełna linia elektrod biernych zapewnia szeroką kompatybilność i wyjątkową wartość Zabezpieczenie pacjenta przed jakimikolwiek niepożądanymi działaniami zabiegu to jedno z podstawowych zadań personelu medycznego na sali operacyjnej. Stosowanie jednorazowych elektrod biernych firmy 3M zapewnia najwyższe bezpieczeństwo i jakość oraz rozwiązuje szereg problemów spotykanych podczas stosowania elektrod biernych wielokrotnego użytku. Tradycyjne elektrody wielokrotnego użytku są trudne do stosowania u pacjentów: małych wychudzonych w podeszłym wieku z małą ilością tkanki mięśniowej z nadmiarem skóry i tkanki tłuszczowej z chorobami skóry z oparzeniami. Ich aplikacja jest również utrudniona w sytuacjach, gdy u pacjenta występują: tkanka bliznowata wyniosłości kostne implanty rozruszniki serca obfite owłosienie kontakt z płynem. 3M Uniwersalne elektrody bierne serii 9000 wszechstronne zastosowanie łatwość aplikacji na różnych częściach ciała innowacyjna technologia pierścienia bezpieczeństwa 3M Safety Ring miękki, hydrofilowy, przewo klej izolująca od płynów, część otaczająca powierzchnię przewodzącą wodoodporne, odporne na uszkodzenia mechaniczne podłoże z polipropylenu podłoże zapewniające szybką wymianę ciepła z otoczeniem. Technologia 3M Safety Ring opatentowana technologia, pozwalająca na bardziej równomierne rozłożenie prądu RF na przewodzącej powierzchni elektrody umożliwia ułożenie elektrody w jakiejkolwiek pozycji na ciele pacjenta bez wpływu na oddziaływanie termiczne na pacjenta (eliminuje efekt rogów i brzegów ) mały rozmiar elektrody jest równoważny, pod względem bezpieczeństwa stosowania, elektrodom o 33% większym, co umożliwia zastosowanie jej u wszystkich pacjentów (dzieci i dorośli). Elektrody dzielone i standardowe serii 9100 standardowe przeznaczone do generatorów bez Systemu Monitorującego Jakość Przewodzenia/Kontaktu (CQMS = Contact Quality Monitoring System) dzielone przeznaczone do generatorów wyposażonych w CQMS np.: REM, ARM, NESSY... 6

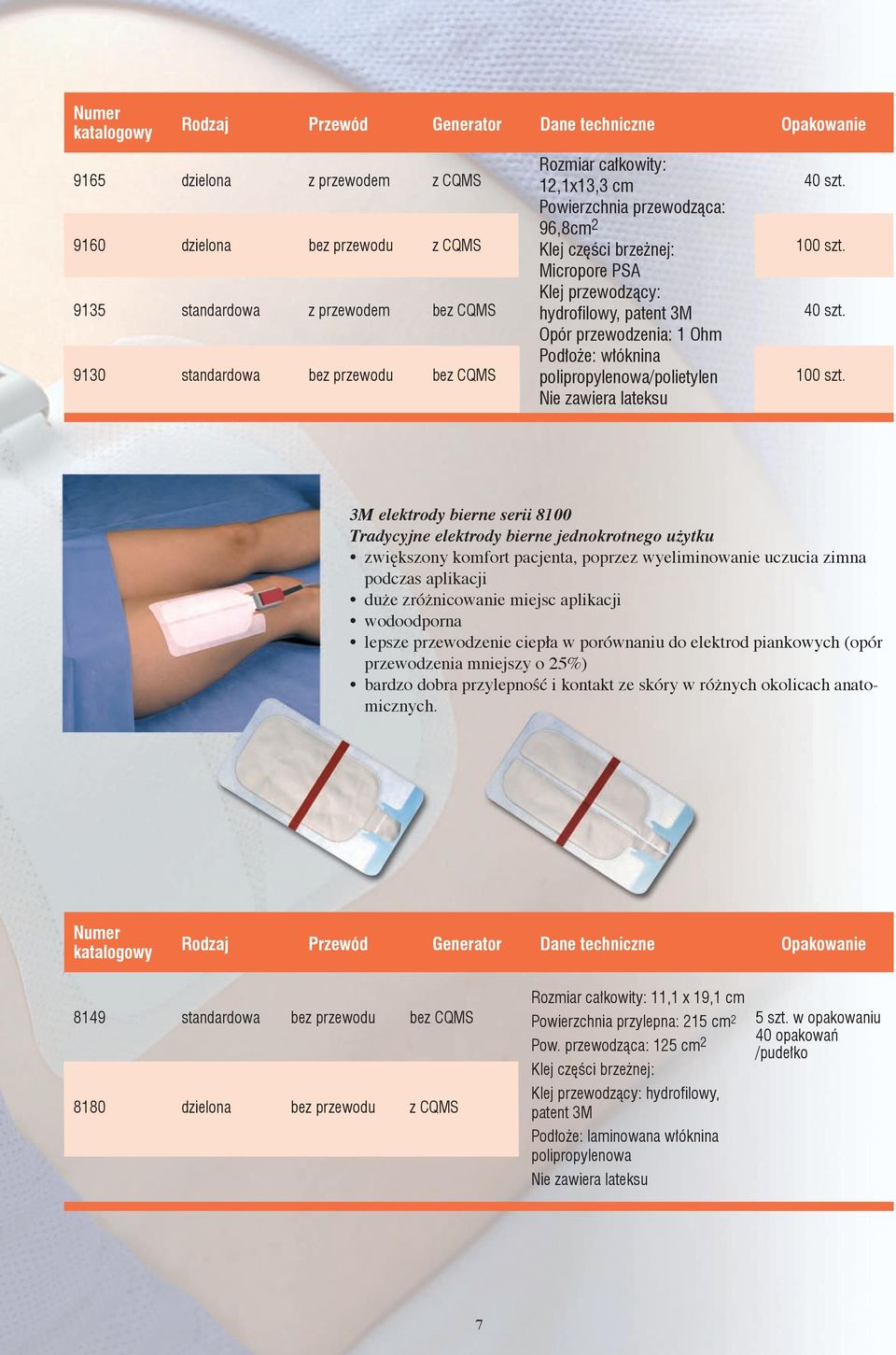

7 Numer katalogowy Rodzaj Przewód Generator Dane techniczne Opakowanie dzielona dzielona standardowa standardowa z przewodem bez przewodu z przewodem bez przewodu z CQMS z CQMS bez CQMS bez CQMS Rozmiar całkowity: 12,1x13,3 cm Powierzchnia przewodząca: 96,8cm 2 Klej części brzeżnej: Micropore PSA Klej przewo: hydrofilowy, patent 3M Opór przewodzenia: 1 Ohm Podłoże: włóknina polipropylenowa/polietylen Nie zawiera lateksu 40 szt. 100 szt. 40 szt. 100 szt. 3M elektrody bierne serii 8100 Tradycyjne elektrody bierne jednokrotnego użytku zwiększony komfort pacjenta, poprzez wyeliminowanie uczucia zimna podczas aplikacji duże zróżnicowanie miejsc aplikacji wodoodporna lepsze przewodzenie ciepła w porównaniu do elektrod piankowych (opór przewodzenia mniejszy o 25%) bardzo dobra przylepność i kontakt ze skóry w różnych okolicach anatomicznych. Numer katalogowy Rodzaj Przewód Generator Dane techniczne Opakowanie Rozmiar całkowity: 11,1 x 19,1 cm 8149 standardowa bez przewodu bez CQMS Powierzchnia przylepna: 215 cm 2 5 szt. w opakowaniu Pow. przewodząca: 125 cm 2 40 opakowań /pudełko Klej części brzeżnej: 8180 dzielona bez przewodu z CQMS Klej przewo: hydrofilowy, patent 3M Podłoże: laminowana włóknina polipropylenowa Nie zawiera lateksu 7

8 3M Defib Pad Podkłady defibrylacyjne stosowane podczas defibrylacji / kardiowersji zapewniają wysokie bezpieczeństwo stosowania zapobiegają oparzeniu pacjenta zastępują płynny żel gotowe do użycia rozmiar pasujący do wszystkich defibrylatorów. Numer katalogowy Rozmiar Żel Podłoże Opakowanie 2345N 114 x 114 mm Woda, alkohol poliwinylowy, potas Porowata włóknina 100 sztuk 2346N 114 x 152 mm 3 3M Poland Sp z o.o. Al. Katowicka 117, Kajetany Nadarzyn tel. (22) fax (22) Oddział w Gdańsku ul. Spichrzowa Gdańsk tel. (58) fax (58) Oddział w Katowicach ul. Moniuszki Katowice tel. (32) fax (32)
