1 PROGRAM FUNKCJONALNO - UŻYTKOWY Nazwa zamówienia: Prace towarzyszące związane z przebudową obiektu WCPR w Poznaniu związane z z dostosowaniem budynku do warunków przeciwpożarowych oraz rozbudowa systemu zarządzania budynkiem GEMOS i SAP wraz z integracją z systemem IP CCTV wraz z dostawą i montażem systemu zarządzania kluczami i schowkami. Części zamówienia: Część I. Projekt i roboty budowlane związane z dostosowaniem budynku do warunków przeciwpożarowych Część II. Dostawa i montaż systemu zarządzania kluczami i schowkami wraz z integracją z systemu zarządzania budynkiem GEMOS Część III Prace instalacyjne związane z rozbudową systemu GEMOS i SAP w tym integracją systemem IP CCTV Adres obiektu budowlanego,którego dotyczy program funkcjonalno użytkowy: ul. Wiśniowa 13a, Poznań Nazwa Zamawiającego oraz jego adres: Wielkopolski Urząd Wojewódzki al. Niepodległości 16/18, Poznań Imię i nazwisko osoby opracowującej program funkcjonalno użytkowy: mgr inż. arch. Paweł Smoczyk 1

2 upr. nr 7131/28/P/2004 Poznań lipiec 2013 r. Spis zawartości programu funkcjonalno - użytkowego: I. STRONA TYTUŁOWA II. CZĘŚĆ OPISOWA 1.) Opis ogólny przedmiotu zamówienia 1.1.) Charakterystyczne parametry określające wielkość obiektu lub zakres robót budowlanych, 1.2.) Aktualne uwarunkowania wykonania przedmiotu zamówienia, 1.3.) Ogólne właściwości funkcjonalno użytkowe, 1.4.) Szczegółowe właściwości funkcjonalno użytkowe wyrażone we wskaźnikach powierzchniowo kubaturowych ustalone zgodnie z Polską Normą PN-ISO 9836:1997 Właściwości użytkowe w budownictwie. Określenie wskaźników powierzchniowo kubaturowych, ) powierzchnie użytkowe powstałe w wyniku budowy szybu windowego ) wskaźniki powierzchniowo kubaturowe, w zakresie opracowania, ) określenie wielkości możliwych przekroczeń lub pomniejszenia przyjętych parametrów powierzchni i kubatur lub wskaźników, 2.) Opis wymagań zamawiającego w stosunku do przedmiotu zamówienia 2.1.) Wymagania ogólne 2.2.) Wymagania ogólne na etapie projektowania 2.3.) Minimalny, wymagany zakres w podziale na części zadania III. CZĘŚĆ INFORMACYJNA 1.) Dokumenty potwierdzające zgodność zamierzenia budowlanego z wymogami wynikającymi z odrębnych przepisów. 2.) Oświadczenia 3.) Przepisy prawne i normy związane z projektowaniem i wykonaniem zamierzenia budowlanego. 4.) Uprawnienia niezbędne do wykonania zamówienia. 5.) Inne posiadane informacje i dokumenty niezbędne do zaprojektowania i wykonania robót budowlanych. 6.) Załączniki 2

3 II. CZĘŚĆ OPISOWA 1.) Opis ogólny przedmiotu zamówienia: 1.1.) Charakterystyczne parametry określające wielkość obiektu lub zakres robót budowlanych: ) Część I. Zakres robót budowlanych będzie dotyczył: - robót przygotowawczych, - robót demontażowych, - robót wyburzeniowych, - robót murarskich, - robót tynkarskich, - robót malarskich, - robót izolacyjnych, - robót ślusarskich, 1.1.2) Część II. Zakres robót budowlanych (uwaga roboty budowlane w zadaniu części II nie stanowią przewagi nad dostawami stąd zadanie to nie wymaga spełnienia wymagań przygotowania projektu i kosztorysu jak dla roboty budowlanej a traktowana jest jako dostawa) - robót przygotowawczych, - robót demontażowych, - robót tynkarskich, - robót malarskich, - instalacji elektrycznych, słaboprądowych, ) Część III. Zakres robót budowlanych będzie dotyczył: - robót przygotowawczych, - robót demontażowych, - robót tynkarskich, - robót malarskich, - instalacji elektrycznych, słaboprądowych, 1.2.) Aktualne uwarunkowania wykonania przedmiotu zamówienia: - zlecenie inwestora, - inwentaryzacja budynku, 3

4 - wytyczne inwestorskie, 1.3.) Ogólne właściwości funkcjonalno użytkowe: ) Informacje ogólne Kompleks budynków Wojewódzkiego Centrum Powiadamiania Ratunkowego, składa się z 3 części: A, B, C. Część hotelowa będąca przedmiotem opracowania znajduje się w części A kompleksu. I jest obsługiwana przez dwie klatki o oznaczeniu K1 i K2. z 2.) Opis wymagań zamawiającego w stosunku do przedmiotu zamówienia Informacje ogólne. 2.1.) Wymagania ogólne: ) W ramach przystosowania budynku do warunków ochrony p.poż. oraz rozbudowy systemu zarządzania budynkiem GEMOS i SAP wraz z integracją systemem IP CCTV wraz z dostawą i montażem systemu zarządzania kluczami i schowkami, w budynku A Wojewódzkiego Centrum Powiadamiania Ratunkowego przy ul. Wiśniowej 13 a w Poznaniu, Zamawiający przewiduje realizację zadania w trzech częściach tj.: Część I: Projekt i roboty budowlane związane z dostosowaniem budynku do warunków przeciwpożarowych. Część II: Dostawa i montaż systemu zarządzania kluczami i schowkami wraz z integracją z systemu zarządzania budynkiem GEMOS. Część III: Prace instalacyjne związane z rozbudową systemu GEMOS i SAP w tym montaż systemu IP CCTV ) Zamawiający oczekuje, że dokumentacja zostanie sporządzona na podstawie programu funkcjonalno - użytkowego, inwentaryzacji architektoniczno budowlanej wykonanej przez Wykonawcę, opinii technicznej budynku, obmiarów,ekspertyz (w tym budowlanej oraz pożarowej), koniecznych odstępstw i analiz dokonanych i uzyskanych przez Wykonawcę ) Zamawiający wymaga aby przy projektowaniu stosować wyroby, które zostały dopuszczone do obrotu oraz powszechnego stosowania w budownictwie. Wszystkie niezbędne elementy winne być wykonane zgodnie z obowiązującymi normami. 4

5 2.1.4.) Zamawiający wymaga, aby elementy miały zapewnioną trwałość nie krótszą niż 25 lat, instalacje w zakresie orurowania i okablowania powinny zapewnić zapewnić użytkowanie w okresie nie krótszym niż 15 lat ) Wymagany minimalny okres gwarancji na przedmiot zamówienia w zakresie robót budowlanych 36 miesięcy, na zamontowany osprzęt 36 miesięcy ) Zamawiający wymaga, aby w okresie rękojmi i gwarancji Wykonawca zapewnił usunięcie wad, usterek i awarii w ciągu 14 dni od chwili ich zgłoszenia przez Zamawiającego ) Zamawiający przewiduje potrącenie kaucji gwarancyjnej na poczet zabezpieczenia wymagań określonych w pkt.: ) i ). 2.2.) Wymagania ogólne na etapie projektowania (dotyczy etapu I, II, III) ) Wykonawcy części I i III zobowiązani są do opracowania dokumentacji projektowej, uzyskaniu w imieniu zamawiającego wszystkich niezbędnych uzgodnień (jeśli jest to wymagane przepisami) i dokumentów technicznych potrzebnych do wykonania przedmiotu zamówienia ) Zamawiający oczekuje, że Wykonawcy poszczególnych zadań opracują projekt wraz z opisem wyposażenia i działania (adekwatnie do rodzaju zadania) które na bieżąco będą konsultowane z Zamawiającym w zakresie estetyki i funkcjonalności ) Dla prac tego wymagających należy opracować plan BIOZ (Bezpieczeństwa i Ochrony Zdrowia) ) Zamawiający wymaga przedłożenia do akceptacji rysunków wykonawczych i szczegółowych specyfikacji technicznych wykonania i odbioru robót budowlanych i instalacji przed ich skierowaniem do realizacji, w kontekście ich zgodności z programem funkcjonalno-użytkowym i umową ) Ponadto Wykonawca winien zapewnić wykonanie: a. harmonogramu realizacji inwestycji, b. harmonogramu płatności, c. projektu realizacji robót, d. informacji projektanta o wymaganiach bezpieczeństwa i ochrony zdrowia, e. planu zapewnienia jakości wykonanych robót budowlanych, f. opracowania dokumentacji powykonawczej łącznie z obowiązującymi przepisami, normami, ze sztuką budowlaną, 5

6 2.2.6.) Dokumentacja ma być wykonana w języku polskim zgodnie z obowiązującymi przepisami, normami, ze sztuką budowlaną oraz powinna być opatrzona klauzulą o kompletności i przydatności z punktu widzenia celu któremu ma służyć ) Projekty powinny zawierać optymalne rozwiązania funkcjonalno użytkowe, konstrukcyjne, materiałowe i kosztowe oraz wszystkie niezbędne rysunki szczegółów i detali wraz z dokładnym opisem ) Projekt powinien być spójny i skoordynowany we wszystkich branżach oraz zawierać protokół koordynacji międzybranżowej, podpisany przez wszystkich projektantów branżowych uczestniczących w realizacji zamówienia ) Zakres i forma dokumentacji projektowej (w tym przedmiar robót) mają być sporządzone zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia 02 września 2004 r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno-użytkowego (Dz. U.z 2004 r. Nr 202, poz.2072 z pózn. zm.) Powyższe zapisy pkt 2.2 nie dotyczą części II zamówienia 2.3.) Minimalny, wymagany zakres (część I) : a.) Roboty ogólnobudowlane: 1.) Przygotowanie terenu budowy, Założenia przyjęte przy remoncie powinny powodować możliwość użytkowania ciągów komunikacyjnych ww. budynku z zapewnieniem bezpieczeństwa dla osób z nich korzystających. 2.) Wymiana okien (1 sztuka) w strefie holu głównego na nieotwieralne o odporności pożarowej EI60, 3.) Wymiana drzwi z klatek schodowych K1 i K2 (7 sztuk) do innych stref pożarowych na szklane o odporności EI60 stolarka ma przewidzieć rygiel w elektrozamku, i drzwi mają zostać włączone do systemu kontroli dostępu. 4.) Wykonanie obudowy (przegroda szklana) klatki schodowej K1 w holu budynku o odporności ogniowej REI60 z drzwiami do klatki schodowej o odporności EI60, stolarka ma przewidzieć rygiel w elektrozamku i drzwi zostaną docelowo włączone do systemu kontroli dostępu; b.) Roboty instalacji sanitarnych 1.) Instalacje wodne 6

7 - Przeniesienie hydrantu ze strefy klatki schodowej K1 poza jej obręb na korytarz, na kondygnacji: piwnica, 1 piętro, 2 piętro, 3 piętro. Na parterze hydrant będzie znajdował się poza klatką schodową i nie trzeba go przenosić. Przeniesienie należy wykonać w taki sposób aby długość węży (20 m) umożliwiała dotarcie do każdej części korytarza. - Wykonanie pomiaru ciśnienia wody w hydrantach. 2.3.a) Minimalny, wymagany zakres (część II) : c.) Dostawy 1.) Dostawa wraz z montażem elektronicznego systemu zarządzania kluczami oraz schowkami w obiekcie ul. Wiśniowa 13A Poznań oraz integracją depozytora systemu zarządzania kluczami i schowkami z istniejącym systemem BMS - GEMOS; 2.4.a) Minimalny, wymagany zakres (część III) : c.) Roboty instalacji elektrycznych i teletechnicznych 1.) Wpięcie bramy wjazdowej do systemu kontroli dostępu GALAXY z wizualizacją w systemie GEMOS; 2.) Integracja windy z systemem SAP; 3.) Wizualizacja sygnału stanu przekroczenia zadanej temperatury z czujnika temperatury w serwerowni w systemie GEMOS; 4.) Montaż 14 kamer IP CCTV (4 zewnętrznych i 10 wewnętrznych) oraz wykonanie okablowania sieci LAN w kategorii 6 umożliwiającego montaż kamer zewnętrznych i wewnętrznych według opisu i załączonych rysunków; 5.) Przeszkolenie 4 wyznaczonych pracowników Zamawiającego w miejscu zamontowania systemu. 6.) Dostawa, montaż i uruchomienia dodatkowych 8 przejść dwustronnych w systemie kontroli dostępu GEMOS pomiędzy klatkami schodowymi K1 i K2 na poszczególnych piętrach i holu oraz wpięcie tych 8 drzwi przeciwpożarowych do systemu SAP (otwarcie drzwi w przypadku pożaru); 7

8 7.) Wpięcie do stałego zasilania centrali istniejącego systemu oddymiania klatki schodowej K2 w części hotelowej; 8.) Uruchomienie jednego wyniesionego na portierni WCPR stanowiska pracy GEMOS na sprzęcie Zamawiającego. Wymagania szczegółowe dla części II 1.) Dostawa wraz z montażem elektronicznego systemu zarządzania kluczami oraz schowkami w obiekcie ul. Wiśniowa 13A Poznań oraz integracja depozytora systemu zarządzania kluczami i schowkami z istniejącym systemem BMS - GEMOS Przedmiotem zamówienia jest dostawa, montaż systemu zarządzania kluczami na co najmniej 50 kluczy i 10 schowków. Wykonawca zobowiązany jest dostarczyć dwa depozytory i podłączyć depozytory do sieci LAN obiektu oraz do zasilania elektrycznego. Wykonawca we wskazanym miejscu (na korytarzu parteru budynek A depozytor kluczy, sala 100 węzeł teletechniczny depozytor skrytek) wykona przyłączenie zasilania elektrycznego do najbliższej tablicy TRZ na odrębnym obwodzie i sieci LAN do najbliższego węzła sieci LAN. Zamawiający nie dopuszcza połączenia w jedno urządzenie przedmiotowych depozytorów. Wymagania odnośnie integracji z systemem kontroli dostępu: System musi współpracować z istniejącym systemem BMS GEMOS, integrującym system kontroli dostępu Galaxy jak i SAP poprzez przyjęcie zbioru bazy danych jak i przyjmować co najmniej raz dziennie zmiany zaistniałe w systemie kontroli dostępu. System musi współpracować z kartami zbliżeniowymi (karty Unique). System GEMOS musi wizualizować stany depozytora wraz z ruchem kluczy. Zamawiający dopuszcza integrację poprzez API z zachowaniem wymagań powyższych. Wymagania odnośnie dostępu do kluczy: 8

9 Każdy klucz jest autoryzowany w urządzeniu, a jego nazwa i numer jest wyświetlany na ekranie LCD depozytora podczas uprawnionego wyjęcia. Dostęp do depozytora odbywa się za pomocą kodu PIN i/lub karty zbliżeniowej. W przypadku, gdy klucz nie jest dostępny wewnątrz depozytora, system nas o tym poinformuje. Na wyświetlaczu pojawi się data operacji, nazwa użytkownika oraz dane kontaktowe (telefon komórkowy itp.). Breloki kluczy winny być indywidualnie identyfikowane w depozytorze poprzez technologię stykową. Dostęp do kluczy musi odbywać się wariantowo (system musi umożliwiać wybranie wariantu): a) po identyfikacji i uwierzytelnieniu użytkownika za pomocą kodu PIN b) po identyfikacji i uwierzytelnieniu użytkownika za pomocą karty zbliżeniowej c) po dokonaniu podwójnej autoryzacji (zasada czterech oczu). Dostawca dostarcza depozytor wraz z brelokami i zabezpieczeniami uniemożliwiającymi ich zdemontowanie z breloka spełniający parametry: d) być wykonany w całości ze stali, polakierowany brak otwartych lub odstających elementów stwarzających zagrożenie; e) posiadać wewnętrzne zawiasy zapewniające dużą odporność na próby włamania; f) posiadać drzwi metalowe z zamkiem i aluminiową rączkę do swobodnego otwierania drzwi, g) być wyposażona w jeden niepodzielny panel na co najmniej 50 kluczy oraz wydzieloną cześć 10 schowków; h) posiadać indywidualne gniazda na panelu (nie listwowe), pozwalające na demontaż i montaż każdego gniazda indywidualnie i) posiadać rozstaw gniazd na panelu: szer. Minimalna 3 cm oraz wys. minimalna 4 cm, ułatwiającym swobodne wieszanie kluczy różnych rozmiarów; j) mieć możliwość trwałego dopięcia do uchwytów kluczy, różnego rodzaju kluczy bez względu na ich wielkość i kształt - ilość kluczy zależna od potrzeb użytkownika; 9

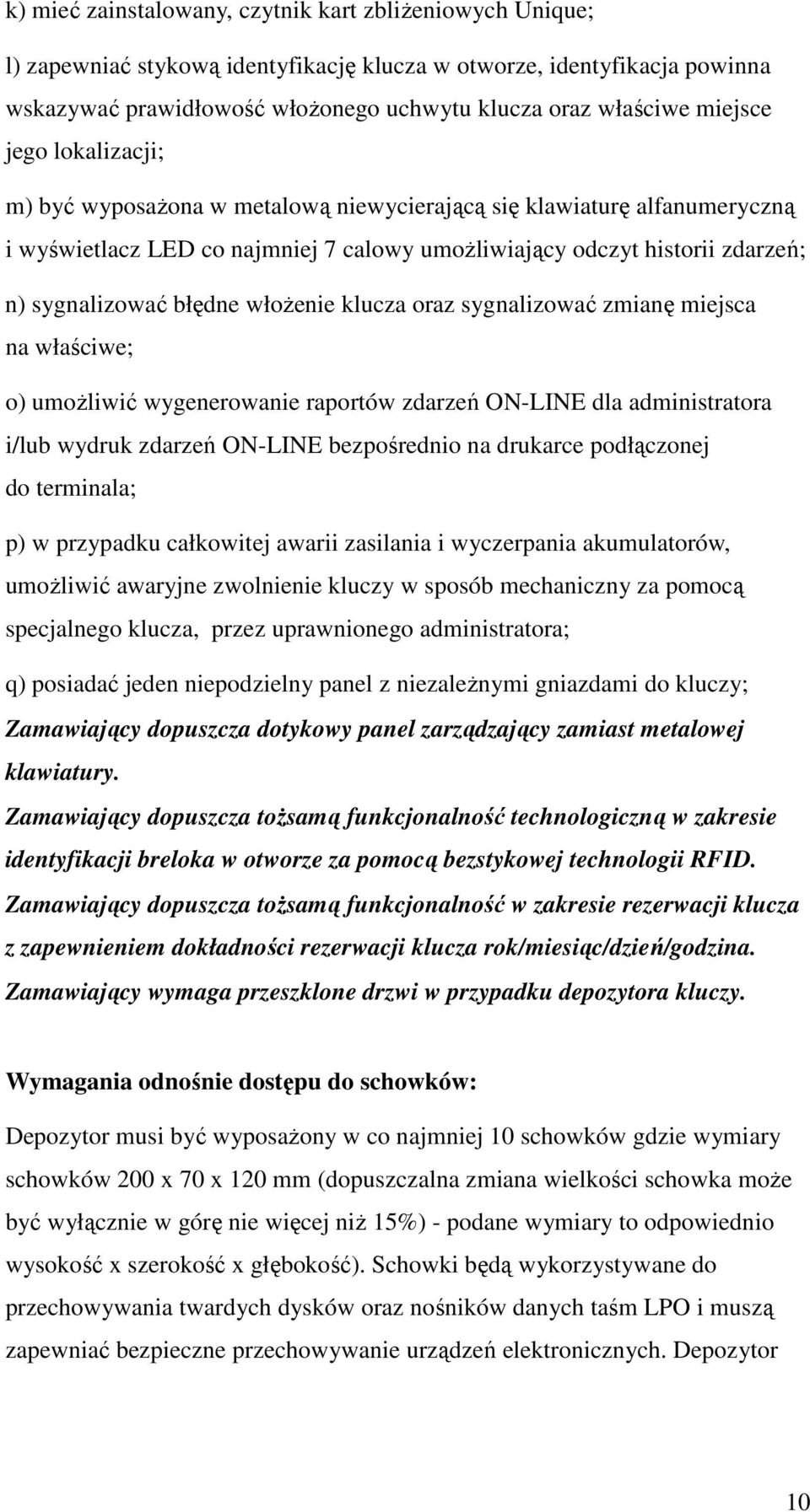

10 k) mieć zainstalowany, czytnik kart zbliżeniowych Unique; l) zapewniać stykową identyfikację klucza w otworze, identyfikacja powinna wskazywać prawidłowość włożonego uchwytu klucza oraz właściwe miejsce jego lokalizacji; m) być wyposażona w metalową niewycierającą się klawiaturę alfanumeryczną i wyświetlacz LED co najmniej 7 calowy umożliwiający odczyt historii zdarzeń; n) sygnalizować błędne włożenie klucza oraz sygnalizować zmianę miejsca na właściwe; o) umożliwić wygenerowanie raportów zdarzeń ON-LINE dla administratora i/lub wydruk zdarzeń ON-LINE bezpośrednio na drukarce podłączonej do terminala; p) w przypadku całkowitej awarii zasilania i wyczerpania akumulatorów, umożliwić awaryjne zwolnienie kluczy w sposób mechaniczny za pomocą specjalnego klucza, przez uprawnionego administratora; q) posiadać jeden niepodzielny panel z niezależnymi gniazdami do kluczy; Zamawiający dopuszcza dotykowy panel zarządzający zamiast metalowej klawiatury. Zamawiający dopuszcza tożsamą funkcjonalność technologiczną w zakresie identyfikacji breloka w otworze za pomocą bezstykowej technologii RFID. Zamawiający dopuszcza tożsamą funkcjonalność w zakresie rezerwacji klucza z zapewnieniem dokładności rezerwacji klucza rok/miesiąc/dzień/godzina. Zamawiający wymaga przeszklone drzwi w przypadku depozytora kluczy. Wymagania odnośnie dostępu do schowków: Depozytor musi być wyposażony w co najmniej 10 schowków gdzie wymiary schowków 200 x 70 x 120 mm (dopuszczalna zmiana wielkości schowka może być wyłącznie w górę nie więcej niż 15%) - podane wymiary to odpowiednio wysokość x szerokość x głębokość). Schowki będą wykorzystywane do przechowywania twardych dysków oraz nośników danych taśm LPO i muszą zapewniać bezpieczne przechowywanie urządzeń elektronicznych. Depozytor 10

11 musi umożliwiać przypisanie konkretnej skrytki do konkretnego użytkownika i dzięki temu służyć może ona jako indywidualny schowek. Zamawiający dopuszcza aby depozytor składał sie z dwóch urządzeń tj. depozytora kluczy i depozytora schowków, spełniających ww. parametry. Zamawiający dopuszcza dowolne moduły depozytora czyli zarówno 10 skrytek jako jeden moduł jak i dowolna konfiguracja modułów tworzących urządzenie z 10 schowkami. Oprogramowanie do administrowania i zarządzania depozytorem/ami musi być w języku polskim i umożliwiać zdalną konfigurację terminala za pośrednictwem dedykowanej aplikacji na komputerze poprzez sieć LAN przeglądarki internetowej (Internet Explorer, Firefox). Oprogramowanie winno spełniać następujące parametry: a) być w języku polskim i spełniać rolę podpowiadającą lub funkcję pomoc dla administratora(ów) systemu; b) generować alarm dźwiękowy w przypadku nie domknięcia drzwi oraz zablokowanie wszystkich kluczy do czasu ich domknięcia i zalogowania przez nowego użytkownika; c) zapewniać zdalne 24 godzinne zarządzanie kluczy ; d) umożliwiać import i eksport danych pracowników (id, imię, nazwisko, opis, grupa, kod karty, termin ważności karty) do plików tekstowych, e) zapewniać tworzenie grup pracowników ; f) zapewniać przydzielanie uprawnień do kluczy pozwalające konkretnemu użytkownikowi na pobranie przypisanych mu kluczy, w określonym czasie i na określony czas; g) zawierać opcje udostępnienia jednego klucza wielu użytkownikom i wielu kluczy jednemu użytkownikowi; h) zakładać możliwość ograniczenia ilości jednocześnie pobranych kluczy, i) zapewniać możliwość pobrania wszystkich kluczy przy jednorazowym otwarciu szafki za pomocą specjalnego klucza,(ewakuacja); j) zapewniać możliwość pobrania i zwrotu klucza przez dwóch różnych użytkowników; 11

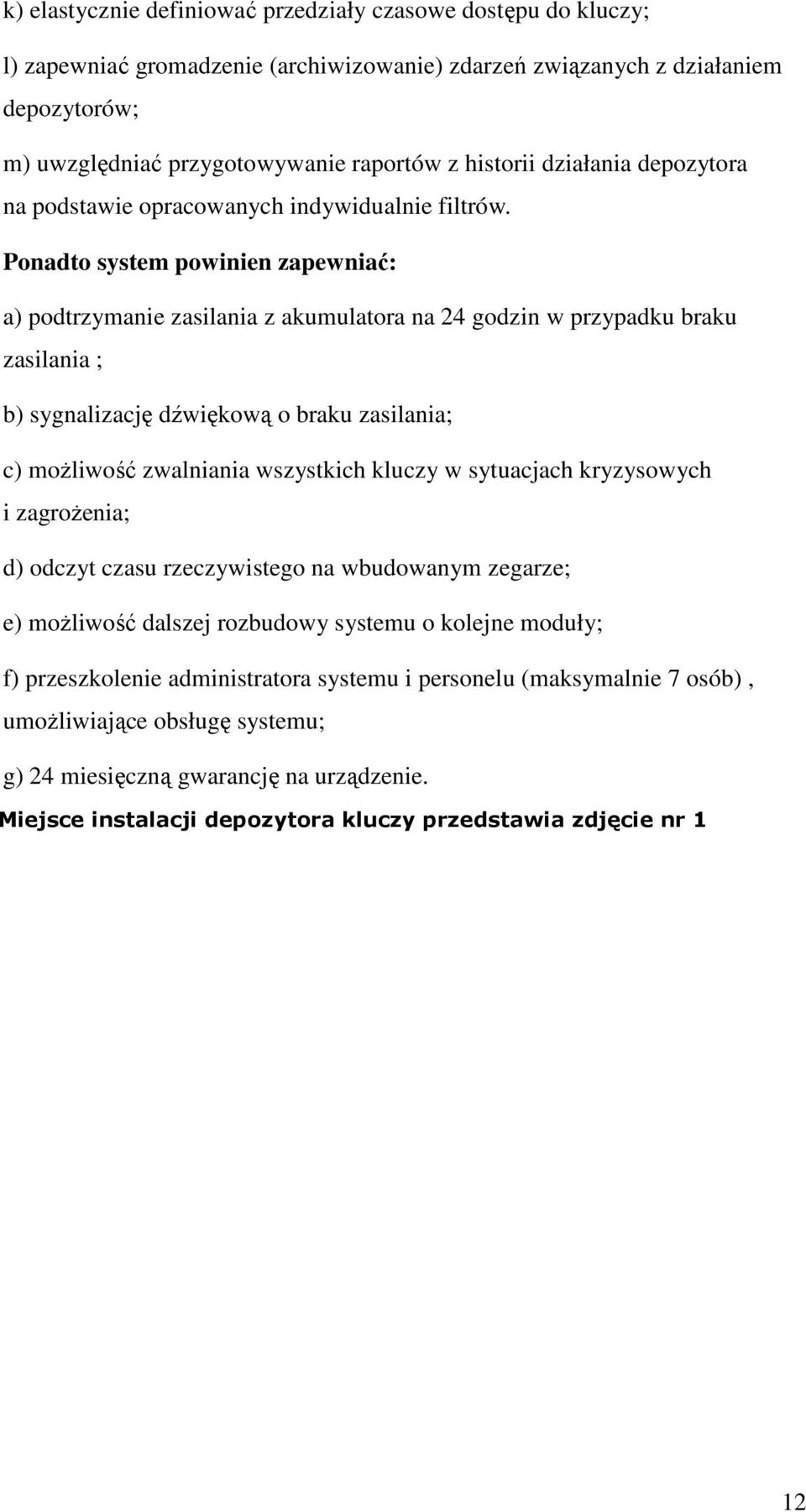

12 k) elastycznie definiować przedziały czasowe dostępu do kluczy; l) zapewniać gromadzenie (archiwizowanie) zdarzeń związanych z działaniem depozytorów; m) uwzględniać przygotowywanie raportów z historii działania depozytora na podstawie opracowanych indywidualnie filtrów. Ponadto system powinien zapewniać: a) podtrzymanie zasilania z akumulatora na 24 godzin w przypadku braku zasilania ; b) sygnalizację dźwiękową o braku zasilania; c) możliwość zwalniania wszystkich kluczy w sytuacjach kryzysowych i zagrożenia; d) odczyt czasu rzeczywistego na wbudowanym zegarze; e) możliwość dalszej rozbudowy systemu o kolejne moduły; f) przeszkolenie administratora systemu i personelu (maksymalnie 7 osób), umożliwiające obsługę systemu; g) 24 miesięczną gwarancję na urządzenie. Miejsce instalacji depozytora kluczy przedstawia zdjęcie nr 1 12

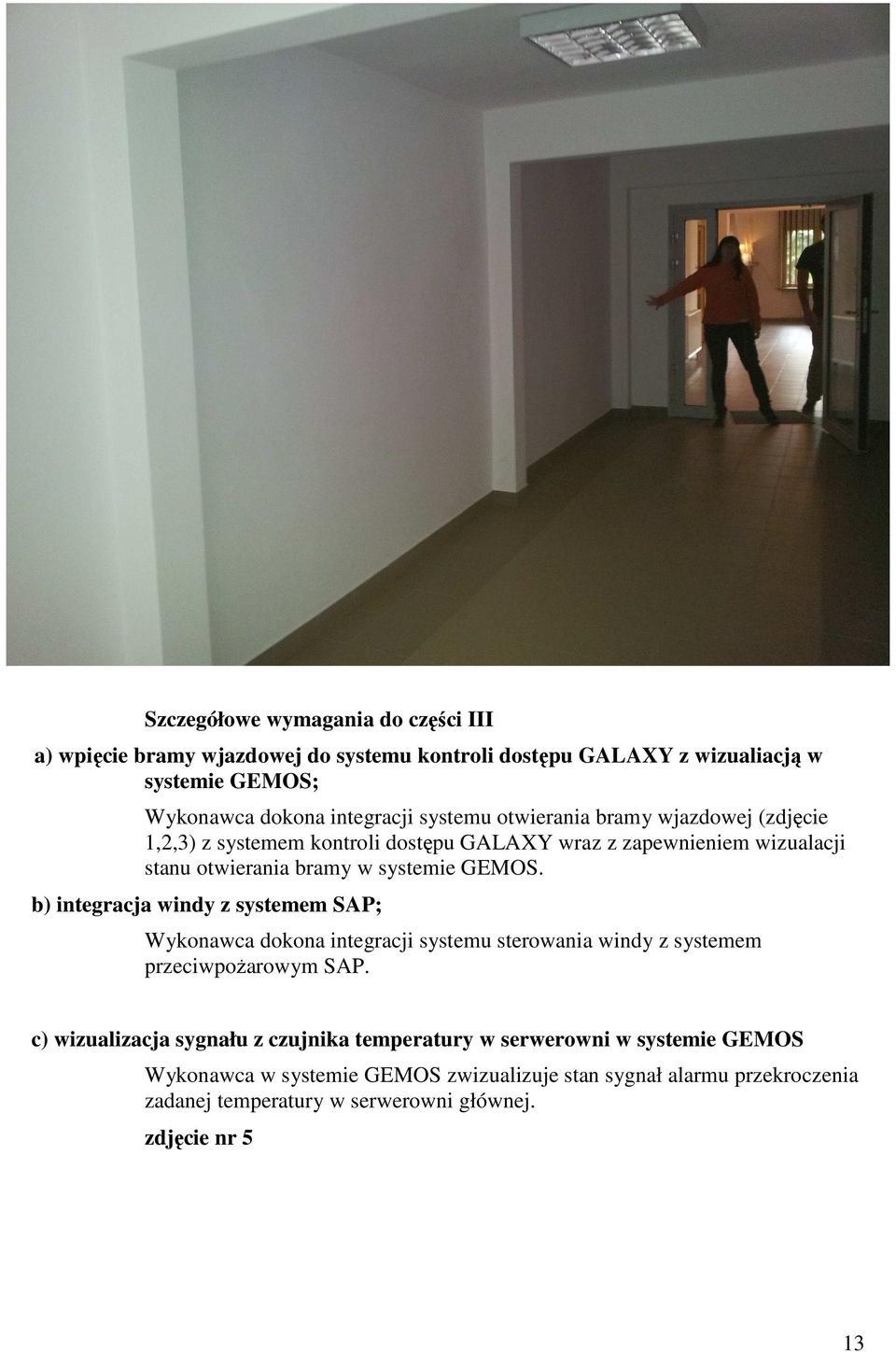

13 Szczegółowe wymagania do części III a) wpięcie bramy wjazdowej do systemu kontroli dostępu GALAXY z wizualiacją w systemie GEMOS; Wykonawca dokona integracji systemu otwierania bramy wjazdowej (zdjęcie 1,2,3) z systemem kontroli dostępu GALAXY wraz z zapewnieniem wizualacji stanu otwierania bramy w systemie GEMOS. b) integracja windy z systemem SAP; Wykonawca dokona integracji systemu sterowania windy z systemem przeciwpożarowym SAP. c) wizualizacja sygnału z czujnika temperatury w serwerowni w systemie GEMOS Wykonawca w systemie GEMOS zwizualizuje stan sygnał alarmu przekroczenia zadanej temperatury w serwerowni głównej. zdjęcie nr 5 13

14 d) montaż kamer IP CCTV oraz wykonanie okablowania sieci LAN w kategorii 6 niezbędnego do podłączenia 10 kamer wewnętrznych i 4 kamer zewnętrznych Wykonawca wykona okablowanie sieci LAN w kategorii 6 ( rysunki kamer podlegających wymianie i montażu zawierają załączone rysunki) i zamontuje kamery IP. Wykonawca wykorzysta zestaw urządzeń Zamawiającego w postaci: macierzy, serwera, 4 switchy oraz 4 kamer zewnętrznych IP i 12 wewnętrznych kamer IP. Wykonawca wykorzysta posiadane przez Zamawiającego przełączniki zarządzalne znajdujące się w węzłach sieci LAN dedykowane do obsługi systemu IP CCTV. Wykonawca zorganizuje system z wykorzystaniem dedykowanego serwera zarządzającego i macierzy, którym dysponuje Zamawiający wszelkie nagrania muszą być archiwizowane na tych urządzeniach. Wykonawca zamontuje we wskazanych miejscach 10 kamer wewnętrznych IP, według załączonych rysunków (Wykonawca ma przewidzieć demontaż kamer analogowych (przekaże Zamawiającemu) i zamianę okablowania na kabel UTP kategorii 6. Wykonawca zdemontuje 3 kamery zewnętrzne (przekaże Zamawiającemu) a w zamian zamontuje 3 kamery IP Wykonawca może wykorzystać istniejące okablowanie ale musi też uwzględnić wciągnięcie kabli UTP kategorii 6 z węzła znajdującego się w części hotelowej budynku na parterze do wymienianych kamer (rysunek pokazuje kamery do wymiany). Zamawiający zainstaluje nową kamerę zewnętrzną na wskazanym na rysunku słupie i wykona jej połączenie koniecznym okablowaniem do węzła znajdującego się w części hotelowej budynku na parterze. e) przeszkolenie 4 wyznaczonych pracowników Zamawiającego w miejscu zamontowania systemu. Wykonawca przeszkoli 4 wyznaczonych pracowników Zamawiającego z zakresu obsługi systemu GEMOS i zintegrowanego z nim systemu GALAXY i IP CCTV. Szkolenie musi obejmować zarówno elementy treningu praktycznego 14

15 jak i wiadomości teoretyczne czas szkolenia 8 godzin szkoleniowych (po 45 minut każda). f) Dostawa, montaż i uruchomienia dodatkowych 8 przejść dwustronnych w systemie kontroli dostępu GEMOS pomiędzy klatkami schodowymi K1 i K2 na poszczególnych piętrach, i holu; Wykonawca zamontuje 8 dwustronnych przejść kontroli dostępu oraz dokona wpięcia ich poprzez magistralę do istniejącego systemu GALAXY. W razie konieczności należy zainstalować dodatkowo zasilacz MERAWEX. Wykonawca dokona wpięcia tychże 8 drzwi przeciwpożarowych do systemu SAP zapewniając otwieranie drzwi w przypadku pożaru stosownym urządzeniem (kontrolerem). g) Wpięcie do stałego zasilania centrali systemu oddymiania klatki schodowej w części hotelowej: Wykonawca ułoży kabel typu YDYp 3x1,5mm 2 do najbliższej rozdzielni elektrycznej i dokona zabudowy wewnątrz zabezpieczenia nadmiarowego typu S301/B6. h) Uruchomienie jednego stanowiska pracy GEMOS wyniesionego na portierni WCPR, na sprzęcie Zamawiającego. Wykonawca zainstaluje i uruchomi stanowisko GEMOS na wskazanym przez Zamawiającego komputerze. III. CZĘŚĆ INFORMACYJNA 1.) Dokumenty potwierdzające zgodność zamierzenia budowlanego z wymogami wynikającymi z odrębnych przepisów tj: 1.1. przepisów higieniczno - sanitarnych, 1.2. przepisów BHP, 1.3. przepisów P-Poż, 2.) Oświadczenia 15

16 Zamawiający oświadcza, że posiada prawo do dysponowania nieruchomością na cele budowlane. Zamawiający oświadcza, że wybór wykonawcy zostanie dokonany w trybie zaprojektuj i wybuduj. 3.) Przepisy prawne i normy związane z projektowaniem i wykonaniem zamierzenia budowlanego; Ustawa Prawo Budowlane z dnia 7 lipca 1994 r. (tekst jednolity Dz. U. Z 2006r. Nr 156 poz. 1118, Nr 170, poz. 1217); Rozporządzeniem Ministra Infrastruktury z dnia 2 września 2004 roku w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno - użytkowego (Dz. U. 204 nr 202 poz.2072 z późniejszymi zmianami) Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. Nr 75. poz. 690 z późn. zm.). Rozporządzeniem Ministra Spraw Wewnętrznych i Administracji z dn w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dz. U. Nr 80, poz.563 z 2006 r). Rozporządzeniem Ministra Spraw Wewnętrznych i Administracji z dnia 16 czerwca 2003 r w sprawie przeciwpożarowego zaopatrzenia w wodę oraz dróg pożarowych ( Dz U. Nr 121 poz z 2003 r ) Rozporządzeniem Ministra Pracy i Polityki Socjalnej z dnia 26 września 1997 r w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy (tekst jednolity) Dz. U. Nr 169 poz z 2003 r. Rozporządzeniem Ministra Infrastruktury z dnia 23 czerwca 2003 r w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia ( Dz.U. Nr 120 poz. 1126). Ustawa z dnia 29 stycznia 2004r Prawo zamówień publicznych ( Dz. U. Nr 19 poz. 177 z póz. zm.) 16

17 wszystkie inne przepisy szczególne i normy polskie mające zastosowanie i wpływ na kompletność i prawidłowość wykonania zadania inwestycyjnego oraz docelowe bezpieczeństwo użytkowania wraz z trwałością i ekonomiką rozwiązań technicznych. 4.) Uprawnienia niezbędne do wykonania zamówienia a.) W celu zapewnienia właściwej realizacji zamówienia Wykonawca musi wykazać, że dysponuje osobami posiadającymi odpowiednie kwalifikacje do realizacji przedmiotu zamówienia w tym minimum: Uprawnienia do projektowania w specjalności konstrukcyjno budowlanej oraz instalacyjnej (dla zespołu projektowego), Uprawnienia do kierowania robotami w zakresie konstrukcyjno budowlanym oraz instalacyjnym, (dla Wykonawcy robót budowlanych), Inne branżowe uprawnienia lub doświadczenie w realizacji podobnych zadań wyspecyfikowane przez Zamawiającego w postępowaniu przetargowym. b.) Wymagane będzie potwierdzenie przez te osoby posiadanych kwalifikacji właściwymi zaświadczeniami o posiadaniu uprawnień oraz wpisie do właściwej Izby samorządu zawodowego. 5.) Inne posiadane informacje i dokumenty niezbędne do wykonania zadania: a) archiwalna inwentaryzacja kompleksu budynków WCPR (część A, B, C), b) wstępne rysunki koncepcyjne, 6.) Załączniki: a) archiwalna inwentaryzacja budynku na płycie CD którą dysponuje inwestor, b) wstępne rysunki koncepcyjne: A-01 A-02 A-03 A-04 A-05 A-06 A-07 17

18 A-08 w formie PDF, Opracował: mgr inż. arch. Paweł Smoczyk 18
