1 Dwukierunkowe zagęszczarki płytowe Atlas Copco Wyższa sprawność zagęszczania, większa trwałość Download a QR reader and scan the code for more information about Forward and Reversible Plates

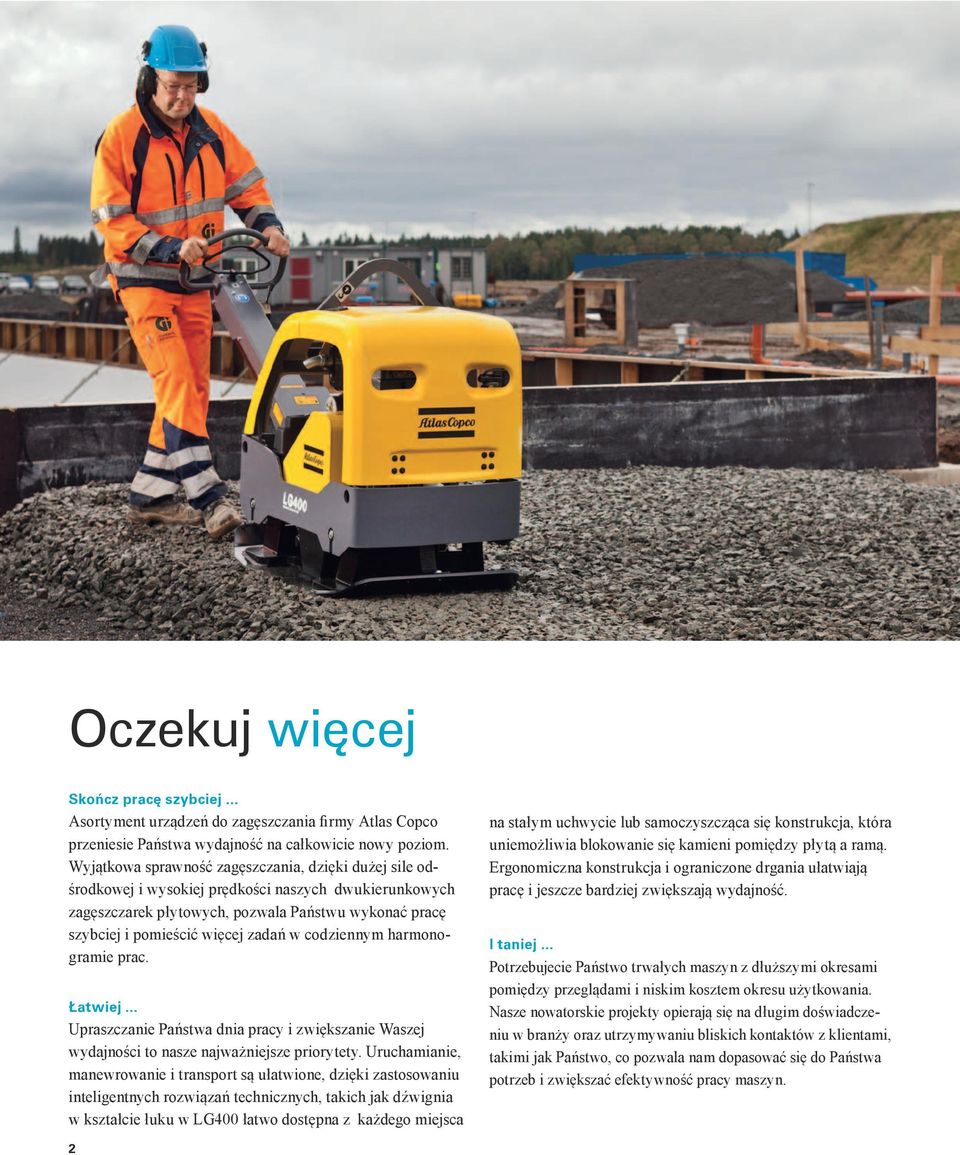

2 Oczekuj więcej Skończ pracę szybciej... Asortyment urządzeń do zagęszczania firmy Atlas Copco przeniesie Państwa wydajność na całkowicie nowy poziom. Wyjątkowa sprawność zagęszczania, dzięki dużej sile odśrodkowej i wysokiej prędkości naszych dwukierunkowych zagęszczarek płytowych, pozwala Państwu wykonać pracę szybciej i pomieścić więcej zadań w codziennym harmonogramie prac. Łatwiej... Upraszczanie Państwa dnia pracy i zwiększanie Waszej wydajności to nasze najważniejsze priorytety. Uruchamianie, manewrowanie i transport są ułatwione, dzięki zastosowaniu inteligentnych rozwiązań technicznych, takich jak dźwignia w kształcie łuku w LG400 łatwo dostępna z każdego miejsca na stałym uchwycie lub samoczyszcząca się konstrukcja, która uniemożliwia blokowanie się kamieni pomiędzy płytą a ramą. Ergonomiczna konstrukcja i ograniczone drgania ułatwiają pracę i jeszcze bardziej zwiększają wydajność. I taniej... Potrzebujecie Państwo trwałych maszyn z dłuższymi okresami pomiędzy przeglądami i niskim kosztem okresu użytkowania. Nasze nowatorskie projekty opierają się na długim doświadczeniu w branży oraz utrzymywaniu bliskich kontaktów z klientami, takimi jak Państwo, co pozwala nam dopasować się do Państwa potrzeb i zwiększać efektywność pracy maszyn. 2

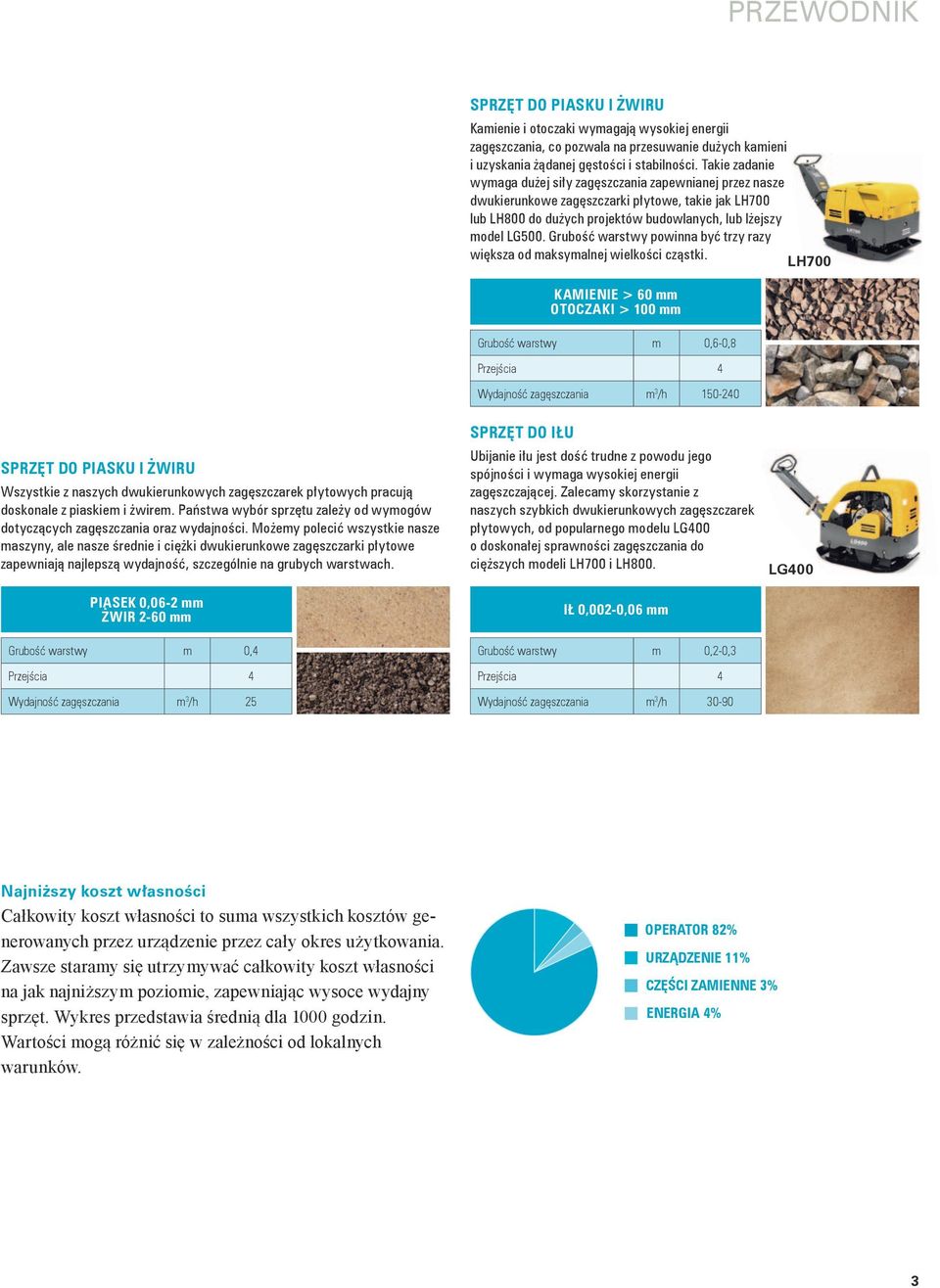

3 przewodnik sprzęt do piasku i ŻwirU Kamienie i otoczaki wymagają wysokiej energii zagęszczania, co pozwala na przesuwanie dużych kamieni i uzyskania żądanej gęstości i stabilności. Takie zadanie wymaga dużej siły zagęszczania zapewnianej przez nasze dwukierunkowe zagęszczarki płytowe, takie jak LH700 lub LH800 do dużych projektów budowlanych, lub lżejszy model LG500. Grubość warstwy powinna być trzy razy większa od maksymalnej wielkości cząstki. LH700 kamienie > 60 mm OtOczaki > 100 mm Grubość warstwy m 0,6-0,8 Przejścia 4 Wydajność zagęszczania m 3 /h sprzęt do piasku i ŻwirU Wszystkie z naszych dwukierunkowych zagęszczarek płytowych pracują doskonale z piaskiem i żwirem. Państwa wybór sprzętu zależy od wymogów dotyczących zagęszczania oraz wydajności. Możemy polecić wszystkie nasze maszyny, ale nasze średnie i ciężki dwukierunkowe zagęszczarki płytowe zapewniają najlepszą wydajność, szczególnie na grubych warstwach. piasek 0,06-2 mm Żwir 2-60 mm Grubość warstwy m 0,4 Przejścia 4 Wydajność zagęszczania m 3 /h 25 sprzęt do iłu Ubijanie iłu jest dość trudne z powodu jego spójności i wymaga wysokiej energii zagęszczającej. Zalecamy skorzystanie z naszych szybkich dwukierunkowych zagęszczarek płytowych, od popularnego modelu LG400 o doskonałej sprawności zagęszczania do cięższych modeli LH700 i LH800. ił 0,002-0,06 mm Grubość warstwy m 0,2-0,3 Przejścia 4 Wydajność zagęszczania m 3 /h LG400 Najniższy koszt własności Całkowity koszt własności to suma wszystkich kosztów generowanych przez urządzenie przez cały okres użytkowania. Zawsze staramy się utrzymywać całkowity koszt własności na jak najniższym poziomie, zapewniając wysoce wydajny sprzęt. Wykres przedstawia średnią dla 1000 godzin. Wartości mogą różnić się w zależności od lokalnych warunków. OperatOr 82% Urządzenie 11% części zamienne 3% energia 4% 3

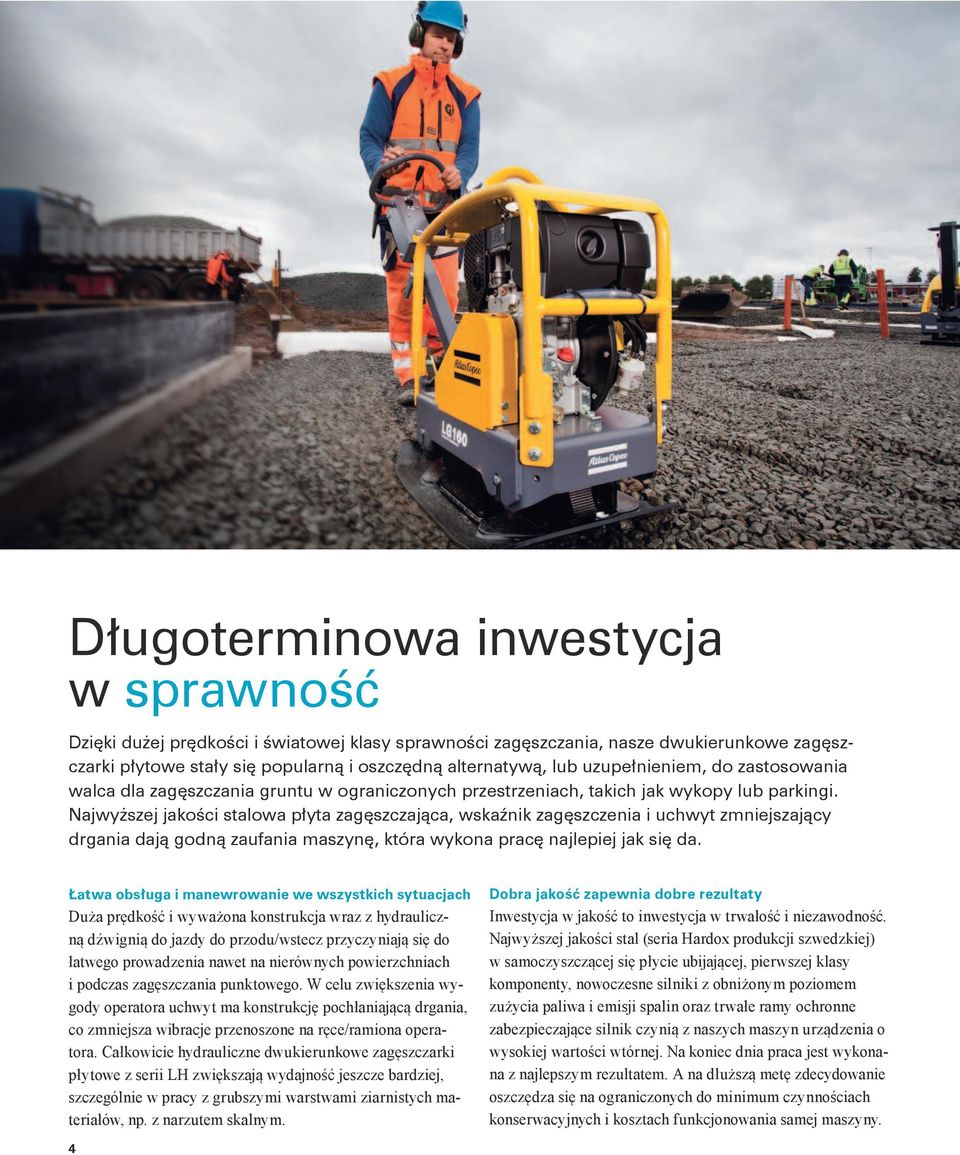

4 Długoterminowa inwestycja w sprawność Dzięki dużej prędkości i światowej klasy sprawności zagęszczania, nasze dwukierunkowe zagęszczarki płytowe stały się popularną i oszczędną alternatywą, lub uzupełnieniem, do zastosowania walca dla zagęszczania gruntu w ograniczonych przestrzeniach, takich jak wykopy lub parkingi. Najwyższej jakości stalowa płyta zagęszczająca, wskaźnik zagęszczenia i uchwyt zmniejszający drgania dają godną zaufania maszynę, która wykona pracę najlepiej jak się da. Łatwa obsługa i manewrowanie we wszystkich sytuacjach Duża prędkość i wyważona konstrukcja wraz z hydrauliczną dźwignią do jazdy do przodu/wstecz przyczyniają się do łatwego prowadzenia nawet na nierównych powierzchniach i podczas zagęszczania punktowego. W celu zwiększenia wygody operatora uchwyt ma konstrukcję pochłaniającą drgania, co zmniejsza wibracje przenoszone na ręce/ramiona operatora. Całkowicie hydrauliczne dwukierunkowe zagęszczarki płytowe z serii LH zwiększają wydajność jeszcze bardziej, szczególnie w pracy z grubszymi warstwami ziarnistych materiałów, np. z narzutem skalnym. Dobra jakość zapewnia dobre rezultaty Inwestycja w jakość to inwestycja w trwałość i niezawodność. Najwyższej jakości stal (seria Hardox produkcji szwedzkiej) w samoczyszczącej się płycie ubijającej, pierwszej klasy komponenty, nowoczesne silniki z obniżonym poziomem zużycia paliwa i emisji spalin oraz trwałe ramy ochronne zabezpieczające silnik czynią z naszych maszyn urządzenia o wysokiej wartości wtórnej. Na koniec dnia praca jest wykonana z najlepszym rezultatem. A na dłuższą metę zdecydowanie oszczędza się na ograniczonych do minimum czynnościach konserwacyjnych i kosztach funkcjonowania samej maszyny. 4

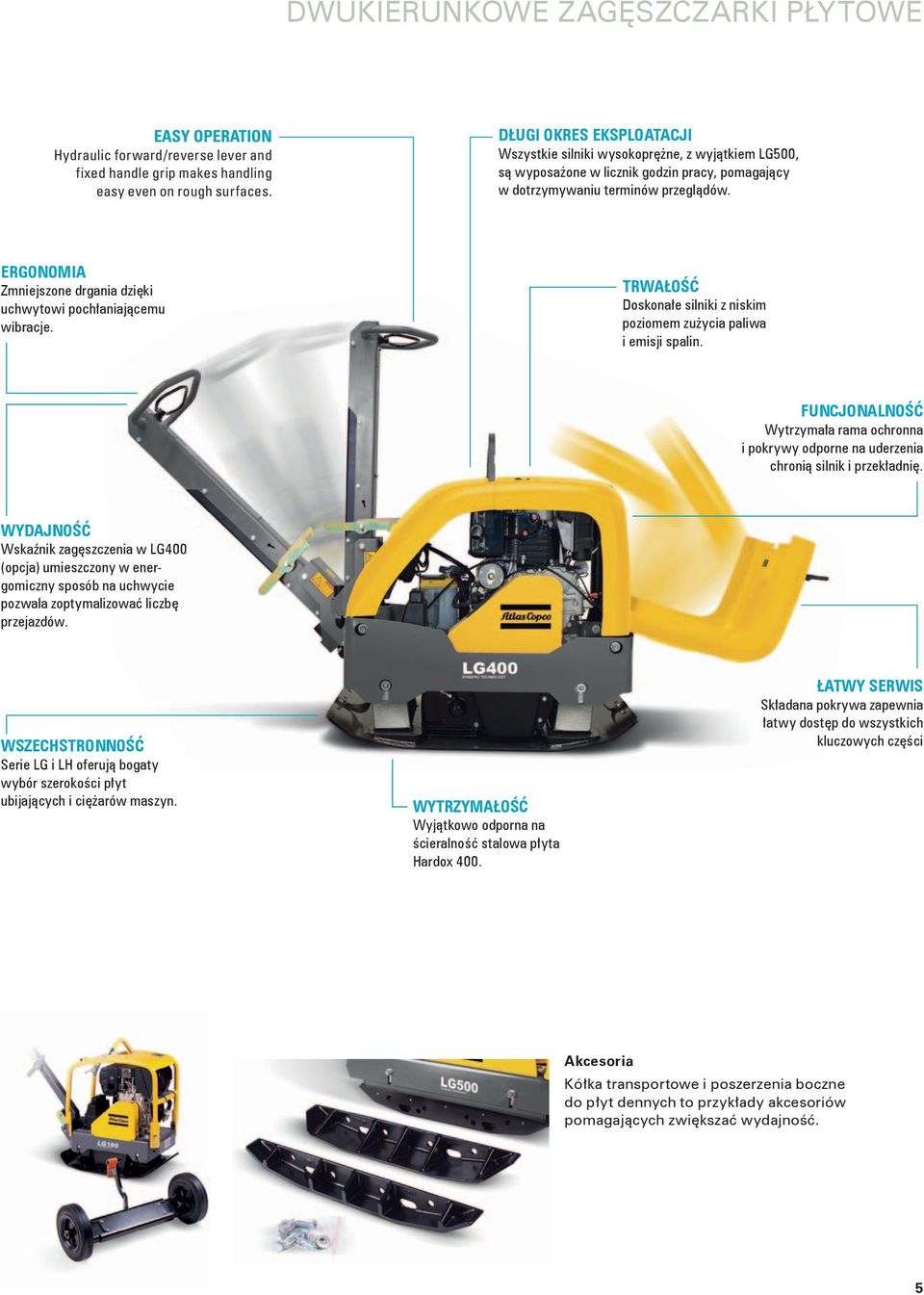

5 DWUKIERUNKOWE zagęszczarki płytowe EASY OPERATION Hydraulic forward/reverse lever and fixed handle grip makes handling easy even on rough surfaces. długi Okres eksploatacji Wszystkie silniki wysokoprężne, z wyjątkiem LG500, są wyposażone w licznik godzin pracy, pomagający w dotrzymywaniu terminów przeglądów. ergonomia Zmniejszone drgania dzięki uchwytowi pochłaniającemu wibracje. trwałość Doskonałe silniki z niskim poziomem zużycia paliwa i emisji spalin. FUncjOnaLnOŚĆ Wytrzymała rama ochronna i pokrywy odporne na uderzenia chronią silnik i przekładnię. wydajność Wskaźnik zagęszczenia w LG400 (opcja) umieszczony w energomiczny sposób na uchwycie pozwala zoptymalizować liczbę przejazdów. wszechstronność Serie LG i LH oferują bogaty wybór szerokości płyt ubijających i ciężarów maszyn. wytrzymałość Wyjątkowo odporna na ścieralność stalowa płyta Hardox 400. ŁatwY serwis Składana pokrywa zapewnia łatwy dostęp do wszystkich kluczowych części Akcesoria Kółka transportowe i poszerzenia boczne do płyt dennych to przykłady akcesoriów pomagających zwiększać wydajność. 5

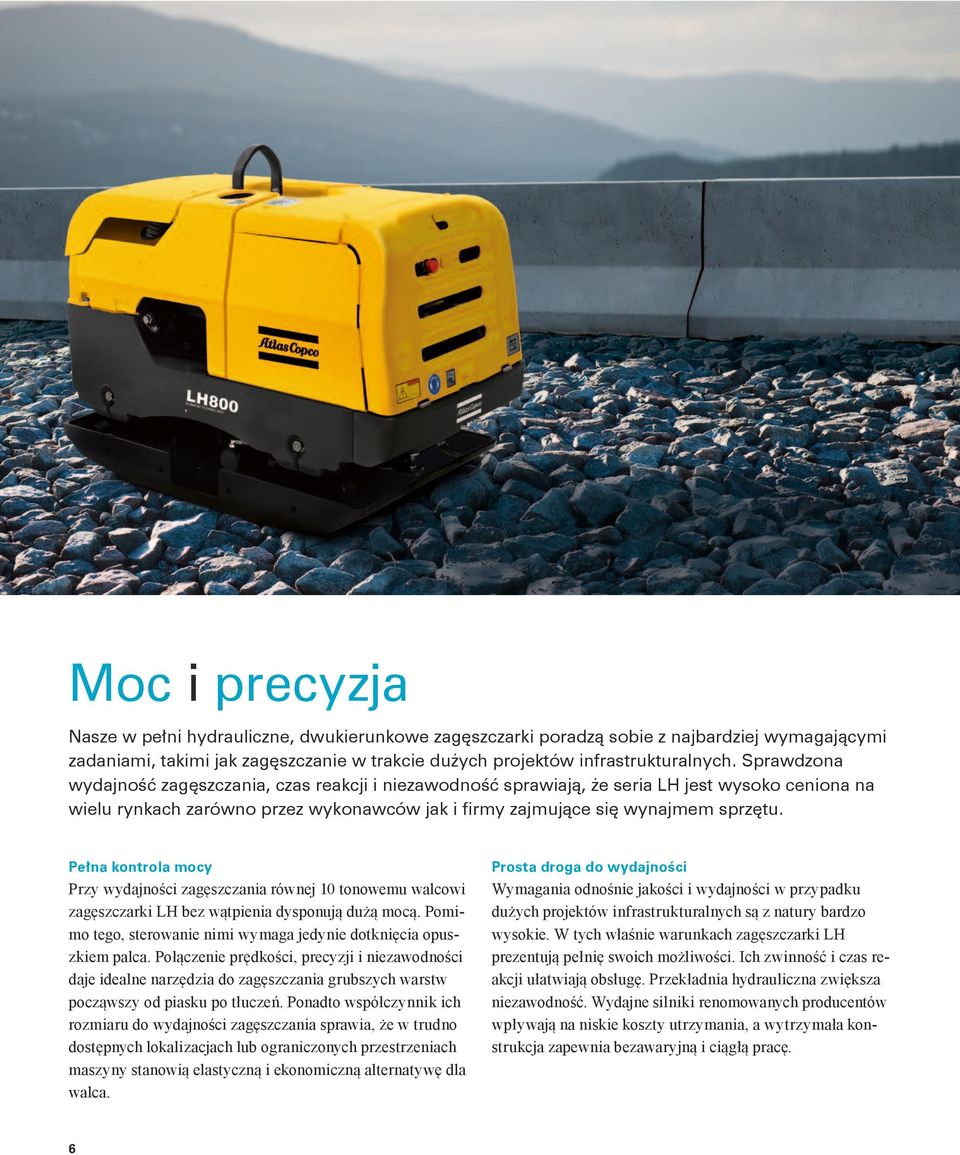

6 Moc i precyzja Nasze w pełni hydrauliczne, dwukierunkowe zagęszczarki poradzą sobie z najbardziej wymagającymi zadaniami, takimi jak zagęszczanie w trakcie dużych projektów infrastrukturalnych. Sprawdzona wydajność zagęszczania, czas reakcji i niezawodność sprawiają, że seria LH jest wysoko ceniona na wielu rynkach zarówno przez wykonawców jak i firmy zajmujące się wynajmem sprzętu. Pełna kontrola mocy Prosta droga do wydajności Przy wydajności zagęszczania równej 10 tonowemu walcowi zagęszczarki LH bez wątpienia dysponują dużą mocą. Pomimo tego, sterowanie nimi wymaga jedynie dotknięcia opuszkiem palca. Połączenie prędkości, precyzji i niezawodności daje idealne narzędzia do zagęszczania grubszych warstw począwszy od piasku po tłuczeń. Ponadto współczynnik ich rozmiaru do wydajności zagęszczania sprawia, że w trudno dostępnych lokalizacjach lub ograniczonych przestrzeniach maszyny stanowią elastyczną i ekonomiczną alternatywę dla walca. Wymagania odnośnie jakości i wydajności w przypadku dużych projektów infrastrukturalnych są z natury bardzo wysokie. W tych właśnie warunkach zagęszczarki LH prezentują pełnię swoich możliwości. Ich zwinność i czas reakcji ułatwiają obsługę. Przekładnia hydrauliczna zwiększa niezawodność. Wydajne silniki renomowanych producentów wpływają na niskie koszty utrzymania, a wytrzymała konstrukcja zapewnia bezawaryjną i ciągłą pracę. 6

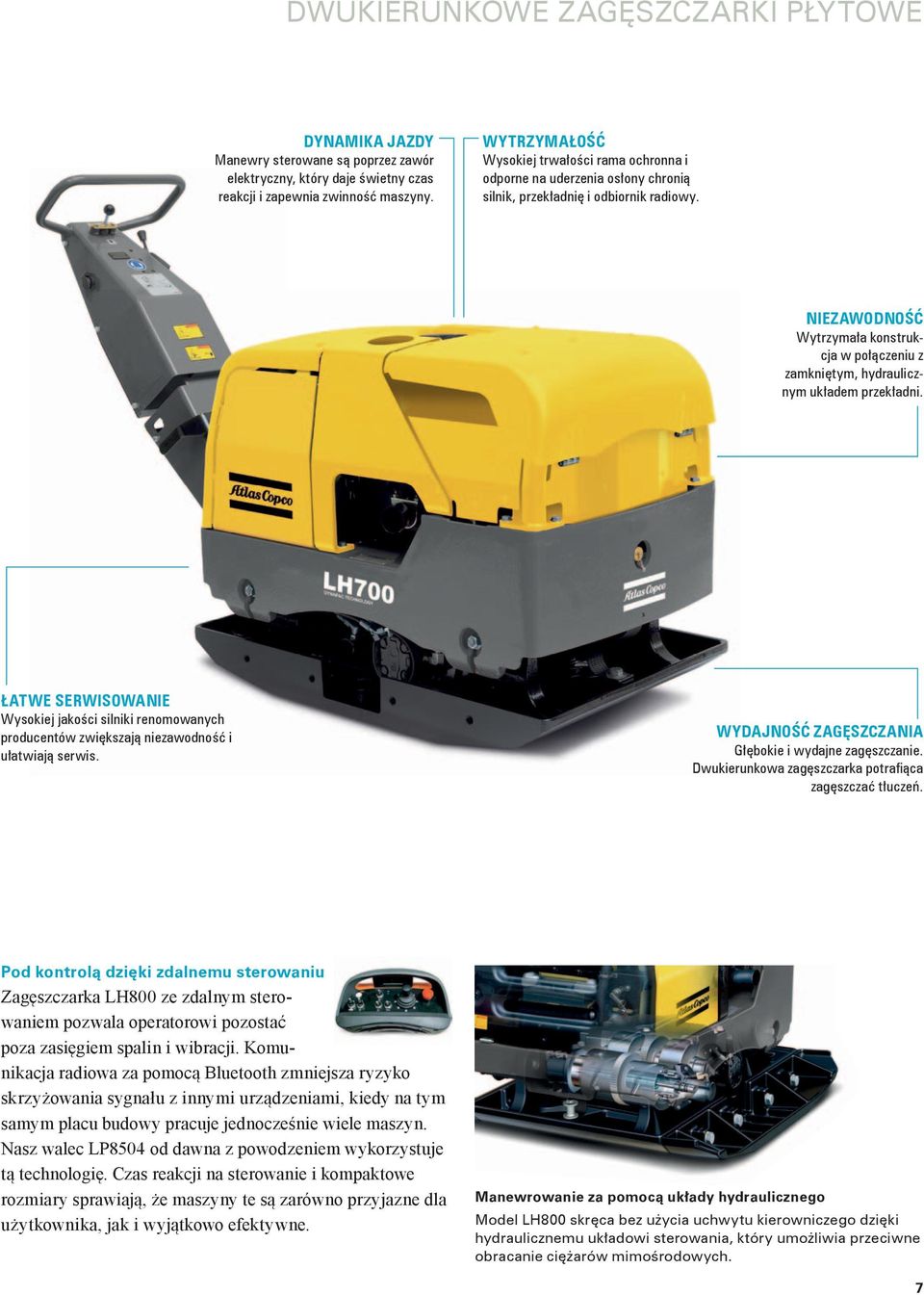

7 DWUKIERUNKOWE zagęszczarki płytowe dynamika jazdy Manewry sterowane są poprzez zawór, który daje świetny czas reakcji i zapewnia zwinność maszyny. wytrzymałość Wysokiej trwałości rama ochronna i odporne na uderzenia osłony chronią silnik, przekładnię i odbiornik radiowy. niezawodność Wytrzymała konstrukcja w połączeniu z zamkniętym, hydraulicznym układem przekładni. Łatwe serwisowanie Wysokiej jakości silniki renomowanych producentów zwiększają niezawodność i ułatwiają serwis. wydajność zagęszczania Głębokie i wydajne zagęszczanie. Dwukierunkowa zagęszczarka potrafi ąca zagęszczać tłuczeń. Pod kontrolą dzięki zdalnemu sterowaniu Zagęszczarka LH800 ze zdalnym sterowaniem pozwala operatorowi pozostać poza zasięgiem spalin i wibracji. Komunikacja radiowa za pomocą Bluetooth zmniejsza ryzyko skrzyżowania sygnału z innymi urządzeniami, kiedy na tym samym placu budowy pracuje jednocześnie wiele maszyn. Nasz walec LP8504 od dawna z powodzeniem wykorzystuje tą technologię. Czas reakcji na sterowanie i kompaktowe rozmiary sprawiają, że maszyny te są zarówno przyjazne dla użytkownika, jak i wyjątkowo efektywne. Manewrowanie za pomocą układy hydraulicznego Model LH800 skręca bez użycia uchwytu kierowniczego dzięki hydraulicznemu układowi sterowania, który umożliwia przeciwne obracanie ciężarów mimośrodowych. 7

8

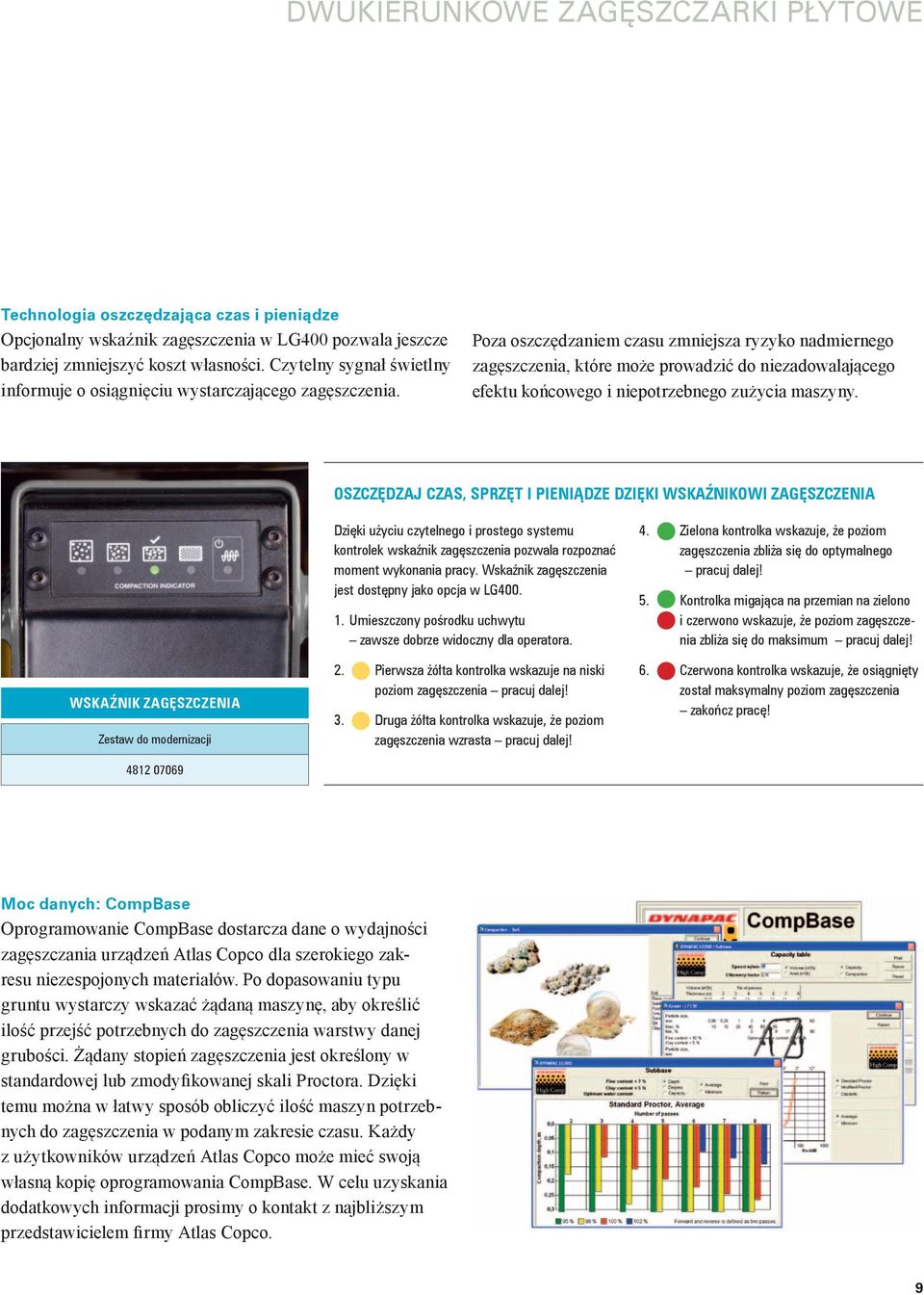

9 DWUKIERUNKOWE zagęszczarki płytowe Technologia oszczędzająca czas i pieniądze Opcjonalny wskaźnik zagęszczenia w LG400 pozwala jeszcze bardziej zmniejszyć koszt własności. Czytelny sygnał świetlny informuje o osiągnięciu wystarczającego zagęszczenia. Poza oszczędzaniem czasu zmniejsza ryzyko nadmiernego zagęszczenia, które może prowadzić do niezadowalającego efektu końcowego i niepotrzebnego zużycia maszyny. Oszczędzaj czas, sprzęt i pieniądze dzięki wskaźnikowi zagęszczenia Dzięki użyciu czytelnego i prostego systemu kontrolek wskaźnik zagęszczenia pozwala rozpoznać moment wykonania pracy. Wskaźnik zagęszczenia jest dostępny jako opcja w LG Kontrolka migająca na przemian na zielono i czerwono wskazuje, że poziom zagęszczenia zbliża się do maksimum pracuj dalej! 6. Czerwona kontrolka wskazuje, że osiągnięty został maksymalny poziom zagęszczenia zakończ pracę! 1. Umieszczony pośrodku uchwytu zawsze dobrze widoczny dla operatora. wskaźnik zagęszczenia Zestaw do modernizacji 2. Pierwsza żółta kontrolka wskazuje na niski poziom zagęszczenia pracuj dalej! 3. Druga żółta kontrolka wskazuje, że poziom zagęszczenia wzrasta pracuj dalej! Zielona kontrolka wskazuje, że poziom zagęszczenia zbliża się do optymalnego pracuj dalej! Moc danych: CompBase Oprogramowanie CompBase dostarcza dane o wydajności zagęszczania urządzeń Atlas Copco dla szerokiego zakresu niezespojonych materiałów. Po dopasowaniu typu gruntu wystarczy wskazać żądaną maszynę, aby określić ilość przejść potrzebnych do zagęszczenia warstwy danej grubości. Żądany stopień zagęszczenia jest określony w standardowej lub zmodyfikowanej skali Proctora. Dzięki temu można w łatwy sposób obliczyć ilość maszyn potrzebnych do zagęszczenia w podanym zakresie czasu. Każdy z użytkowników urządzeń Atlas Copco może mieć swoją własną kopię oprogramowania CompBase. W celu uzyskania dodatkowych informacji prosimy o kontakt z najbliższym przedstawicielem firmy Atlas Copco. 9

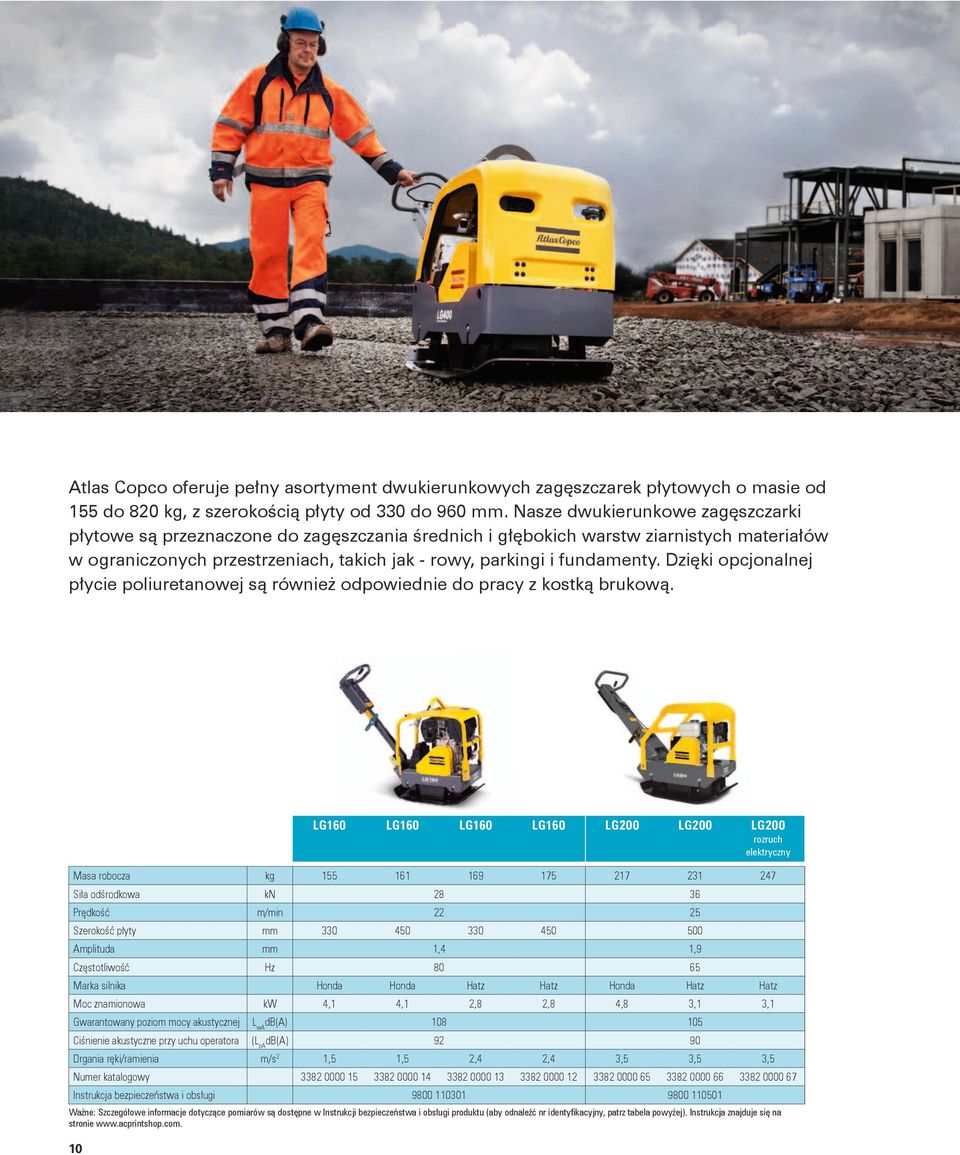

10 Atlas Copco oferuje pełny asortyment dwukierunkowych zagęszczarek płytowych o masie od 155 do 820 kg, z szerokością płyty od 330 do 960 mm. Nasze dwukierunkowe zagęszczarki płytowe są przeznaczone do zagęszczania średnich i głębokich warstw ziarnistych materiałów w ograniczonych przestrzeniach, takich jak - rowy, parkingi i fundamenty. Dzięki opcjonalnej płycie poliuretanowej są również odpowiednie do pracy z kostką brukową. LG160 LG160 LG160 LG160 LG200 LG200 LG200 Masa robocza kg Siła odśrodkowa kn Prędkość m/min mm Amplituda mm 1,4 Częstotliwość Hz 80 Moc znamionowa kw Gwarantowany poziom mocy akustycznej LwAdB(A) Ciśnienie akustyczne przy uchu operatora (LpAdB(A) Drgania ręki/ramienia Numer katalogowy Instrukcja bezpieczeństwa i obsługi m/s Szerokość płyty Marka silnika ,9 65 Honda Honda Hatz Hatz Honda Hatz Hatz 4,1 4,1 2,8 2,8 4,8 3,1 3, ,5 1,5 2,4 2,4 3,5 3,5 3, Ważne: Szczegółowe informacje dotyczące pomiarów są dostępne w Instrukcji bezpieczeństwa i obsługi produktu (aby odnaleźć nr identyfikacyjny, patrz tabela powyżej). Instrukcja znajduje się na stronie 10

11 DWUKIERUNKOWE zagęszczarki płytowe Lg300 Lg300 Lg300 Lg300 Lg300 Lg300 Masa robocza kg Siła odśrodkowa kn 40 Prędkość m/min Szerokość płyty mm Amplituda mm 1,7 Częstotliwość Hz 68 Marka silnika Honda Honda Hatz Hatz Hatz Hatz Moc znamionowa kw 5,8 5,8 4,2 4,2 4,2 4,2 Gwarantowany poziom mocy akustycznej L wa db(a) 108 Ciśnienie akustyczne przy uchu operatora (L pa db(a) Drgania ręki/ramienia m/s 2 2,4 2,4 1,7 1,7 1,7 1,7 Numer katalogowy Instrukcja bezpieczeństwa i obsługi Ważne: Szczegółowe informacje dotyczące pomiarów są dostępne w Instrukcji bezpieczeństwa i obsługi produktu (aby odnaleźć nr identyfi kacyjny, patrz tabela powyżej). Instrukcja znajduje się na stronie Lg400 Lg400 (ce) Lg400 (epa)* Lg500 Lg500 Lg500 Lg500 LH700 LH800 Masa robocza kg Siła odśrodkowa kn Prędkość m/min Szerokość płyty mm Amplituda mm 1,8 2,1 2,5 Częstotliwość Hz Marka silnika Honda Lombardini Lombardini Hatz Hatz Moc znamionowa kw 7,7 6,2 6,4 8,2 11,0 Gwarantowany poziom mocy akustycznej L wa db(a) Ciśnienie akustyczne przy uchu operatora L pa db(a) Drgania ręki/ramienia m/s 2 2,5 2,1 2,1 3,4 3,4 2,1 2,1 3,4 - Numer katalogowy Numer katalogowy z poszerzeniami 2x Numer katalogowy z poszerzeniami 2x Numer części wskaźnika zagęszczenia Instrukcja bezpieczeństwa i obsługi *EPA = Environmental Protection Agency (Agencja Ochrony Środowiska) w USA. Ważne: Szczegółowe informacje dotyczące pomiarów są dostępne w Instrukcji bezpieczeństwa i obsługi produktu (aby odnaleźć nr identyfi kacyjny, patrz tabela powyżej). Instrukcja znajduje się na stronie 11

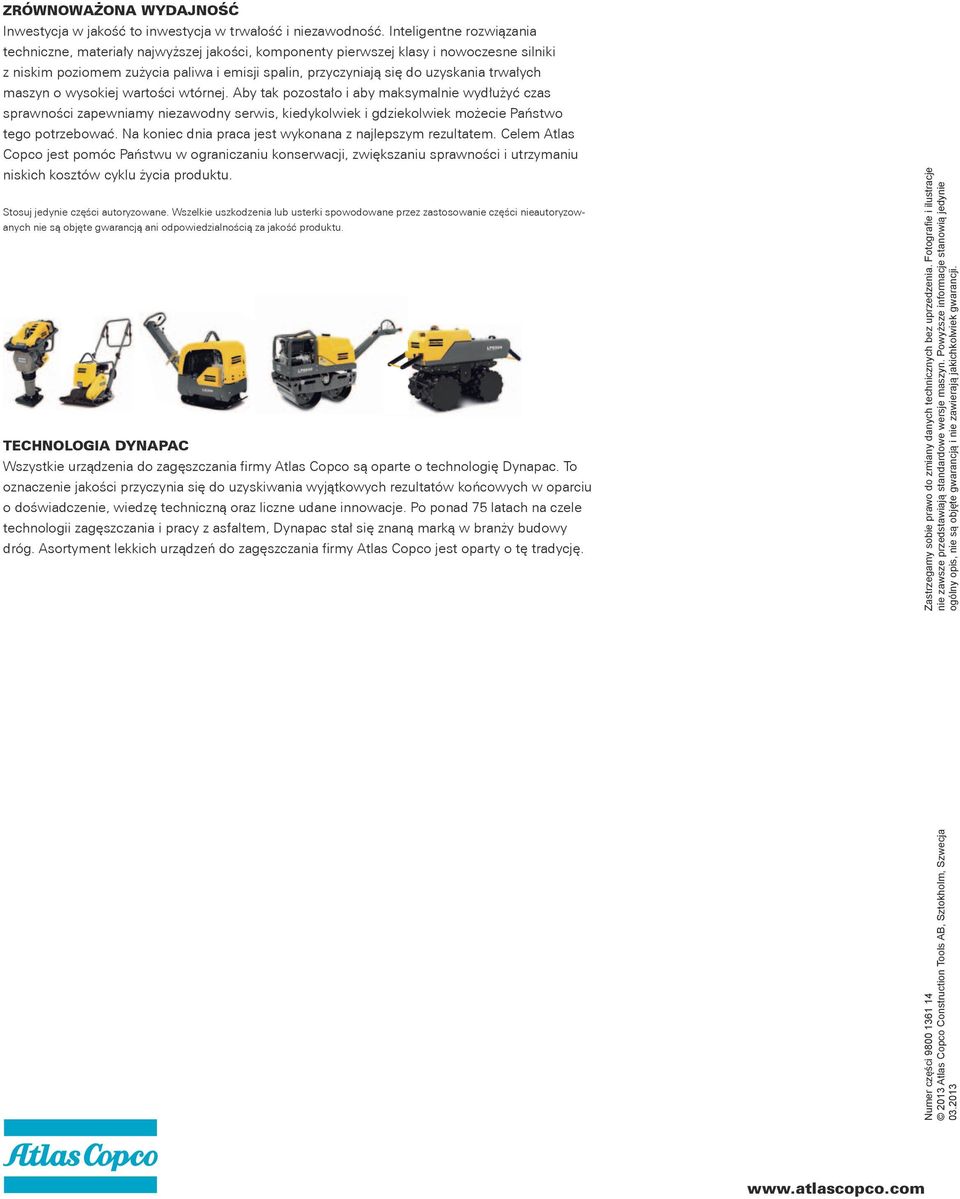

12 ZRÓWNOWAŻONA WYDAJNOŚĆ Inwestycja w jakość to inwestycja w trwałość i niezawodność. Inteligentne rozwiązania techniczne, materiały najwyższej jakości, komponenty pierwszej klasy i nowoczesne silniki z niskim poziomem zużycia paliwa i emisji spalin, przyczyniają się do uzyskania trwałych maszyn o wysokiej wartości wtórnej. Aby tak pozostało i aby maksymalnie wydłużyć czas sprawności zapewniamy niezawodny serwis, kiedykolwiek i gdziekolwiek możecie Państwo tego potrzebować. Na koniec dnia praca jest wykonana z najlepszym rezultatem. Celem Atlas Copco jest pomóc Państwu w ograniczaniu konserwacji, zwiększaniu sprawności i utrzymaniu niskich kosztów cyklu życia produktu. Stosuj jedynie części autoryzowane. Wszelkie uszkodzenia lub usterki spowodowane przez zastosowanie części nieautoryzowanych nie są objęte gwarancją ani odpowiedzialnością za jakość produktu. TECHNOLOGIA DYNAPAC Wszystkie urządzenia do zagęszczania firmy Atlas Copco są oparte o technologię Dynapac. To oznaczenie jakości przyczynia się do uzyskiwania wyjątkowych rezultatów końcowych w oparciu o doświadczenie, wiedzę techniczną oraz liczne udane innowacje. Po ponad 75 latach na czele technologii zagęszczania i pracy z asfaltem, Dynapac stał się znaną marką w branży budowy dróg. Asortyment lekkich urządzeń do zagęszczania firmy Atlas Copco jest oparty o tę tradycję. Numer części Atlas Copco Construction Tools AB, Sztokholm, Szwecja Zastrzegamy sobie prawo do zmiany danych technicznych bez uprzedzenia. Fotografi e i ilustracje nie zawsze przedstawiają standardowe wersje maszyn. Powyższe informacje stanowią jedynie ogólny opis, nie są objęte gwarancją i nie zawierają jakichkolwiek gwarancji.
