1 Program Mosaic System przyzywowy w wykonaniu antybakteryjnym ROZWIĄZANIA DO SZPITALI

2 Program Mosaic Kompletne rozwiązania do pomieszczeń szpitalnych Firma Legrand od wielu lat zajmuje się produkcją osprzętu elektrycznego do zakładów opieki zdrowotnej. Swoim klientom oferuje innowacyjne rozwiązania, które zapewniają personelowi medycznemu środowisko sprzyjające sprawnej pracy a osobom hospitalizowanym, komfort pobytu w placówce medycznej.

3 SPIS TREŚCI Lampy przyłóżkowe z powłoką antybaktery... 2 Piloty przyzywowe z przyłączeniem magnetycznym... 4 System przyzywowy SCS... 6 Sterowanie oświetleniem... 8 Monitoring aktywności pacjenta... Oferta

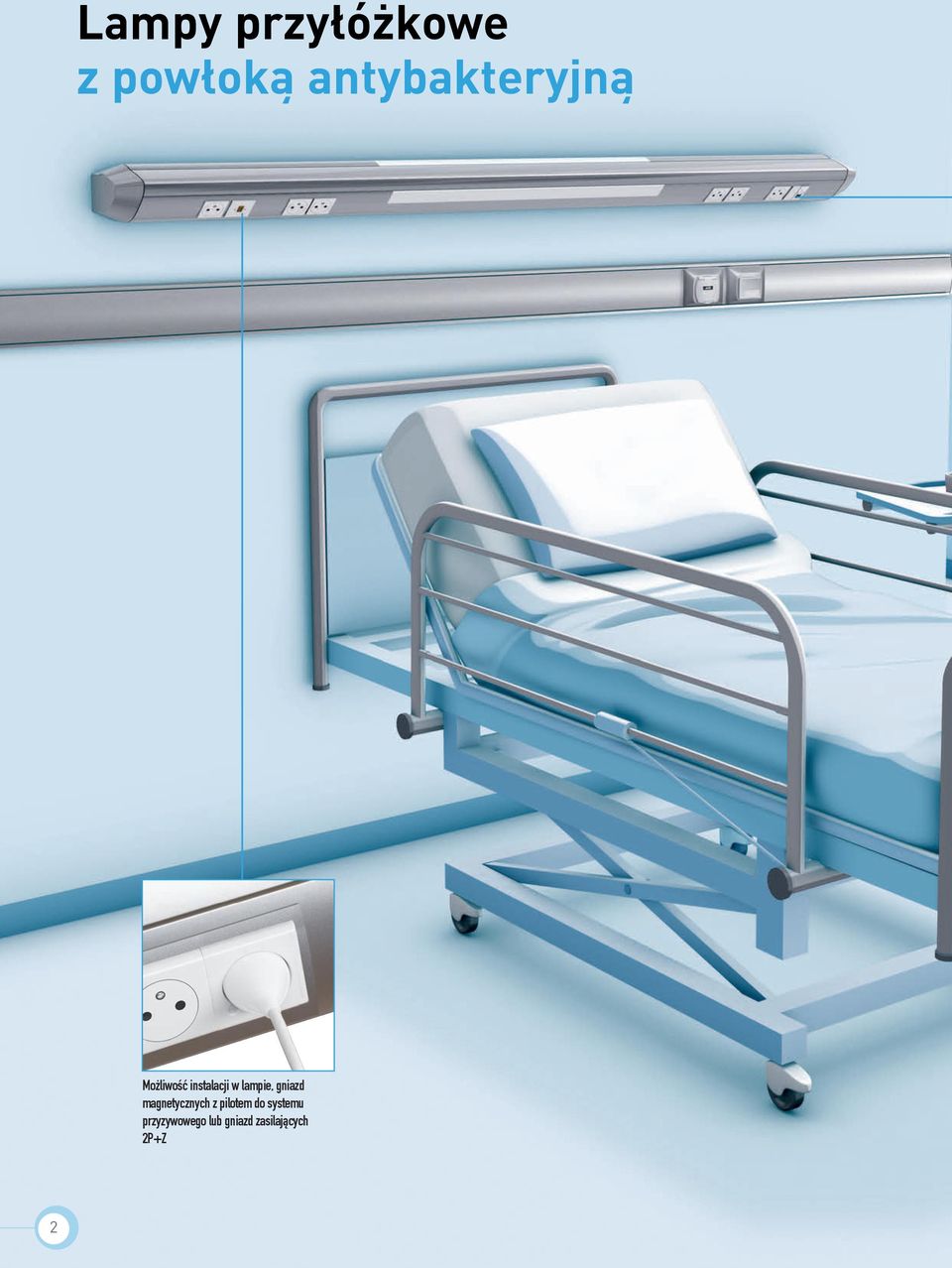

4 Lampy przyłóżkowe z powłoką antybakteryjną Możliwość instalacji w lampie, gniazd magnetycznych z pilotem do systemu przyzywowego lub gniazd zasilających 2P+Z 2

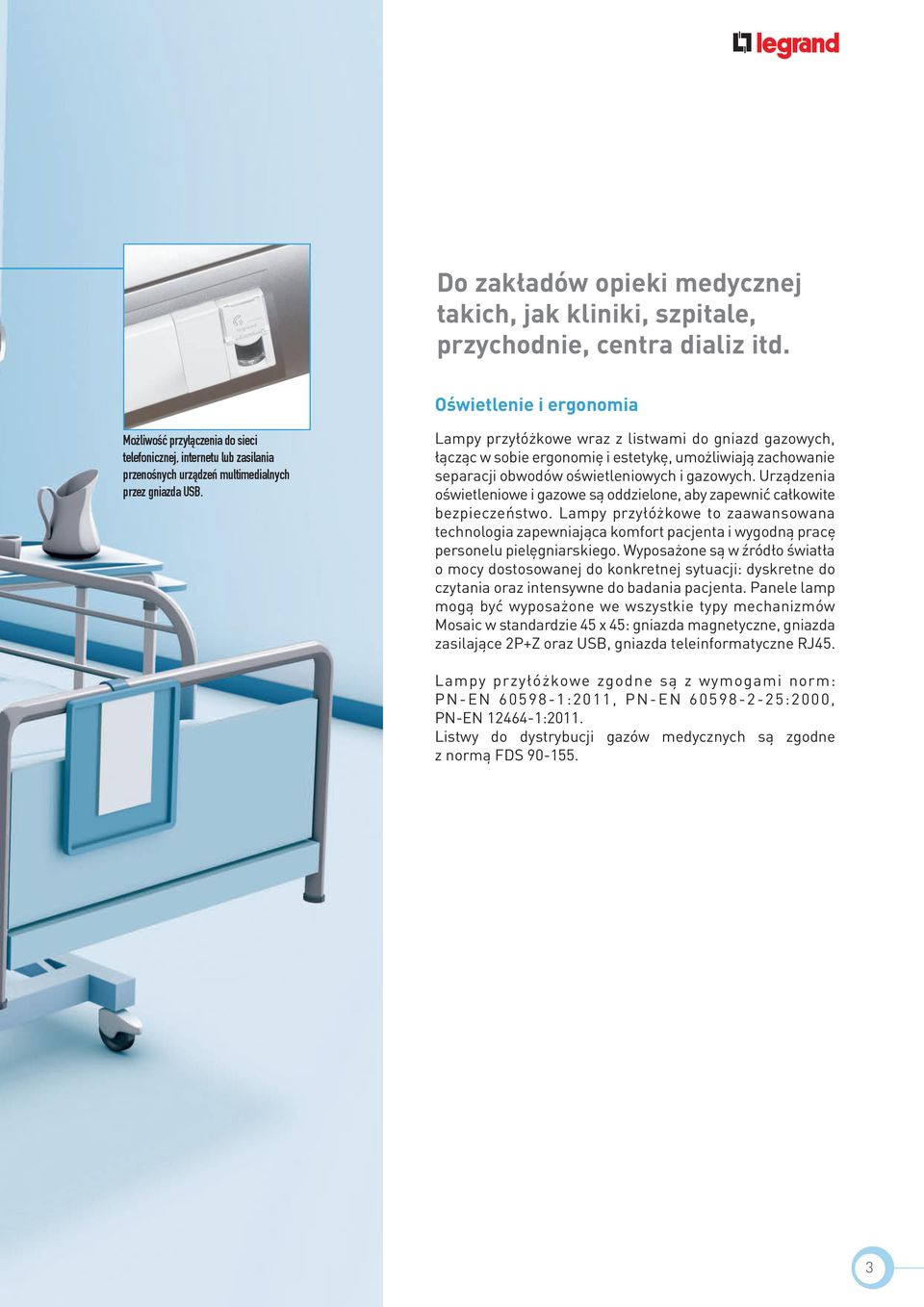

5 Do zakładów opieki medycznej takich, jak kliniki, szpitale, przychodnie, centra dializ itd. Oświetlenie i ergonomia Możliwość przyłączenia do sieci telefonicznej, internetu lub zasilania przenośnych urządzeń multimedialnych przez gniazda USB. Lampy przyłóżkowe wraz z listwami do gniazd gazowych, łącząc w sobie ergonomię i estetykę, umożliwiają zachowanie separacji obwodów oświetleniowych i gazowych. Urządzenia oświetleniowe i gazowe są oddzielone, aby zapewnić całkowite bezpieczeństwo. Lampy przyłóżkowe to zaawansowana technologia zapewniająca komfort pacjenta i wygodną pracę personelu pielęgniarskiego. Wyposażone są w źródło światła o mocy dostosowanej do konkretnej sytuacji: dyskretne do czytania oraz intensywne do badania pacjenta. Panele lamp mogą być wyposażone we wszystkie typy mechanizmów Mosaic w standardzie 45 x 45: gniazda magnetyczne, gniazda zasilające 2P+Z oraz USB, gniazda teleinformatyczne RJ45. Lampy przyłóżkowe zgodne są z wymogami norm: PN-EN :2011, PN-EN :2000, PN-EN :2011. Listwy do dystrybucji gazów medycznych są zgodne z normą FDS

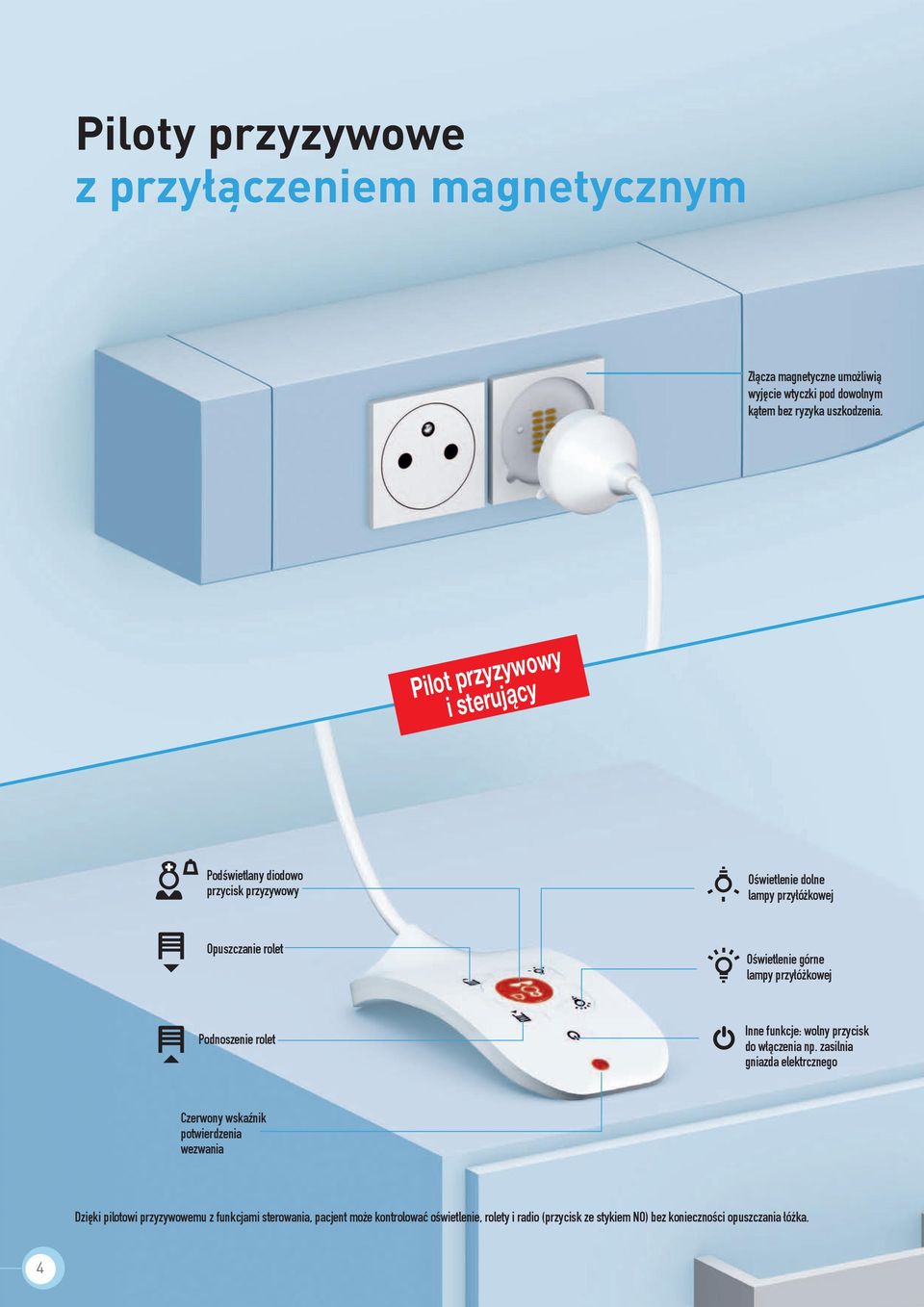

6 Piloty przyzywowe z przyłączeniem magnetycznym Złącza magnetyczne umożliwią wyjęcie wtyczki pod dowolnym kątem bez ryzyka uszkodzenia. wowy y z y z r p Pilot erujący i st Podświetlany diodowo przycisk przyzywowy Opuszczanie rolet Podnoszenie rolet Oświetlenie dolne lampy przyłóżkowej Oświetlenie górne lampy przyłóżkowej Inne funkcje: wolny przycisk do włączenia np. zasilnia gniazda elektrcznego Czerwony wskaźnik potwierdzenia wezwania Dzięki pilotowi przyzywowemu z funkcjami sterowania, pacjent może kontrolować oświetlenie, rolety i radio (przycisk ze stykiem NO) bez konieczności opuszczania łóżka. 4

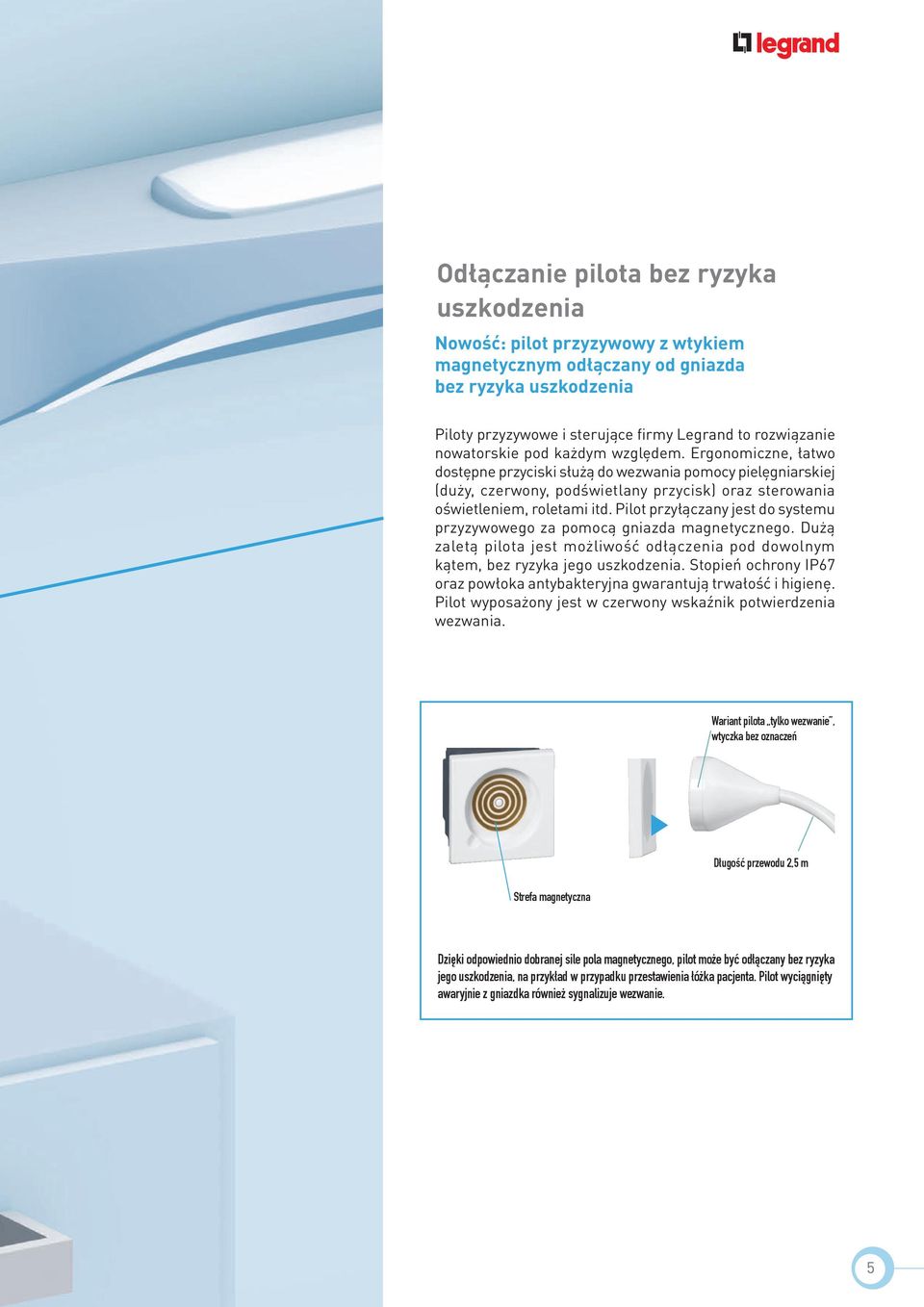

7 Odłączanie pilota bez ryzyka uszkodzenia Nowość: pilot przyzywowy z wtykiem magnetycznym odłączany od gniazda bez ryzyka uszkodzenia Piloty przyzywowe i sterujące firmy Legrand to rozwiązanie nowatorskie pod każdym względem. Ergonomiczne, łatwo dostępne przyciski służą do wezwania pomocy pielęgniarskiej (duży, czerwony, podświetlany przycisk) oraz sterowania oświetleniem, roletami itd. Pilot przyłączany jest do systemu przyzywowego za pomocą gniazda magnetycznego. Dużą zaletą pilota jest możliwość odłączenia pod dowolnym kątem, bez ryzyka jego uszkodzenia. Stopień ochrony IP67 oraz powłoka antybakteryjna gwarantują trwałość i higienę. Pilot wyposażony jest w czerwony wskaźnik potwierdzenia wezwania. Wariant pilota tylko wezwanie, wtyczka bez oznaczeń Strefa magnetyczna Długość przewodu 2,5 m Dzięki odpowiednio dobranej sile pola magnetycznego, pilot może być odłączany bez ryzyka jego uszkodzenia, na przykład w przypadku przestawienia łóżka pacjenta. Pilot wyciągnięty awaryjnie z gniazdka również sygnalizuje wezwanie. 5

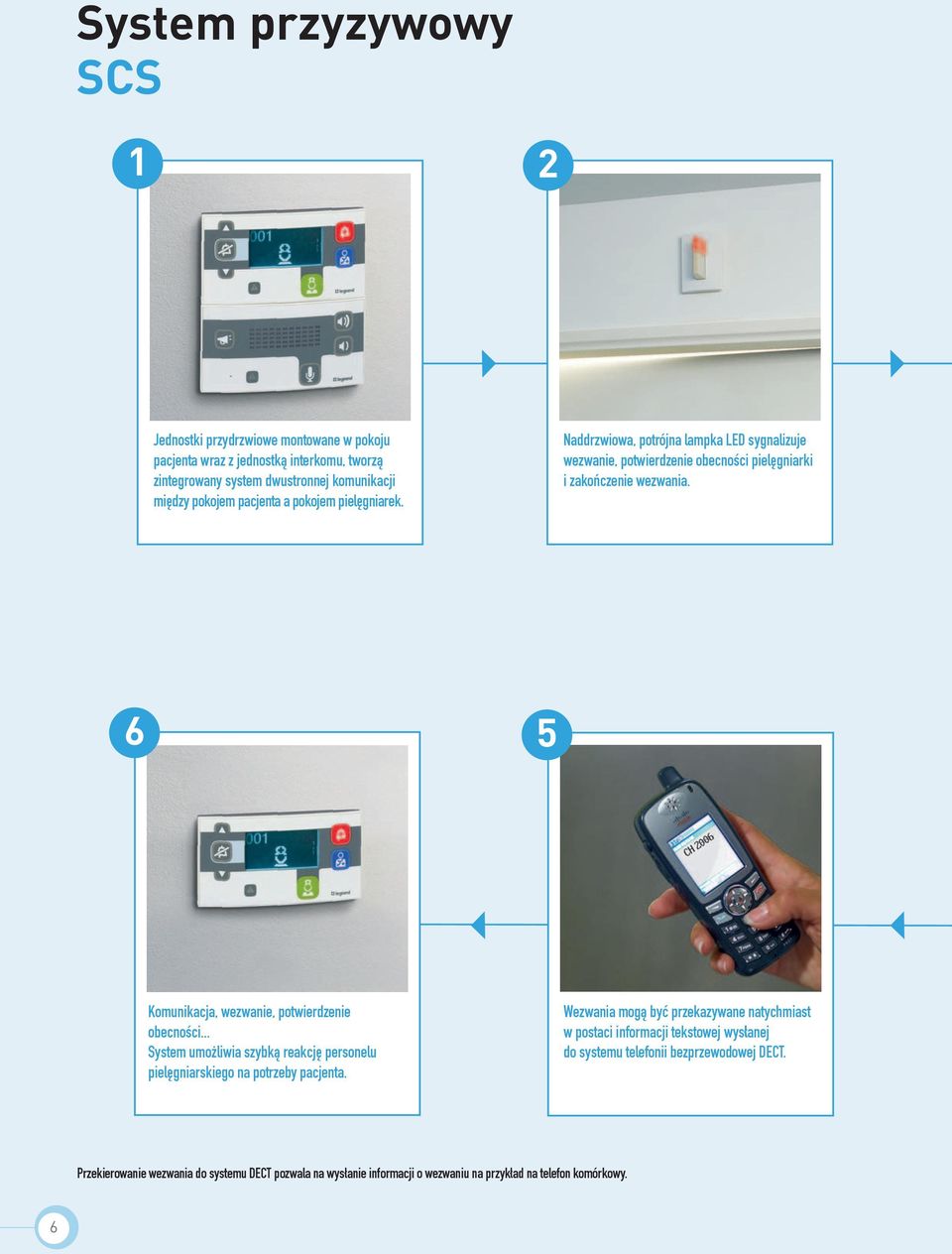

8 System przyzywowy SCS 1 2 Jednostki przydrzwiowe montowane w pokoju pacjenta wraz z jednostką interkomu, tworzą zintegrowany system dwustronnej komunikacji między pokojem pacjenta a pokojem pielęgniarek. Naddrzwiowa, potrójna lampka LED sygnalizuje wezwanie, potwierdzenie obecności pielęgniarki i zakończenie wezwania. 6 5 Komunikacja, wezwanie, potwierdzenie obecności... System umożliwia szybką reakcję personelu pielęgniarskiego na potrzeby pacjenta. Wezwania mogą być przekazywane natychmiast w postaci informacji tekstowej wysłanej do systemu telefonii bezprzewodowej DECT. Przekierowanie wezwania do systemu DECT pozwala na wysłanie informacji o wezwaniu na przykład na telefon komórkowy. 6

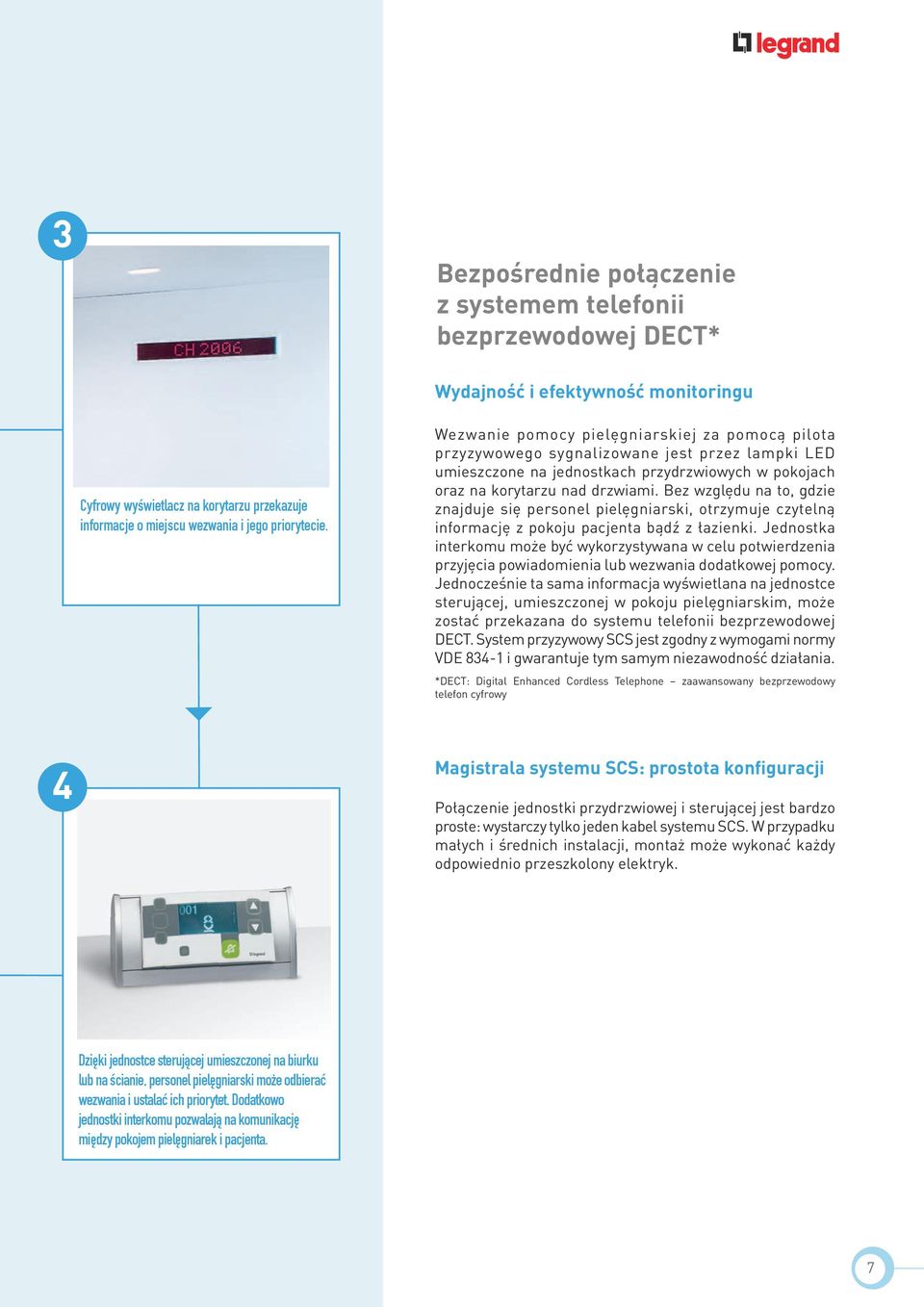

9 3 Bezpośrednie połączenie z systemem telefonii bezprzewodowej DECT* Wydajność i efektywność monitoringu Cyfrowy wyświetlacz na korytarzu przekazuje informacje o miejscu wezwania i jego priorytecie. Wezwanie pomocy pielęgniarskiej za pomocą pilota przyzywowego sygnalizowane jest przez lampki LED umieszczone na jednostkach przydrzwiowych w pokojach oraz na korytarzu nad drzwiami. Bez względu na to, gdzie znajduje się personel pielęgniarski, otrzymuje czytelną informację z pokoju pacjenta bądź z łazienki. Jednostka interkomu może być wykorzystywana w celu potwierdzenia przyjęcia powiadomienia lub wezwania dodatkowej pomocy. Jednocześnie ta sama informacja wyświetlana na jednostce sterującej, umieszczonej w pokoju pielęgniarskim, może zostać przekazana do systemu telefonii bezprzewodowej DECT. System przyzywowy SCS jest zgodny z wymogami normy VDE i gwarantuje tym samym niezawodność działania. *DECT: Digital Enhanced Cordless Telephone zaawansowany bezprzewodowy telefon cyfrowy 4 Magistrala systemu SCS: prostota konfiguracji Połączenie jednostki przydrzwiowej i sterującej jest bardzo proste: wystarczy tylko jeden kabel systemu SCS. W przypadku małych i średnich instalacji, montaż może wykonać każdy odpowiednio przeszkolony elektryk. Dzięki jednostce sterującej umieszczonej na biurku lub na ścianie, personel pielęgniarski może odbierać wezwania i ustalać ich priorytet. Dodatkowo jednostki interkomu pozwalają na komunikację między pokojem pielęgniarek i pacjenta. 7

10 Sterowanie oświetleniem Moduł stand-by o niskim poziomie natężenia oświetlenia wbudowany w lampę przyłóżkową. Łącznik automatyczny Mosaic wykrywa obecność, a następnie wysyła sygnał włączenia, uruchamiając oświetlenie o niewielkim natężeniu. 8

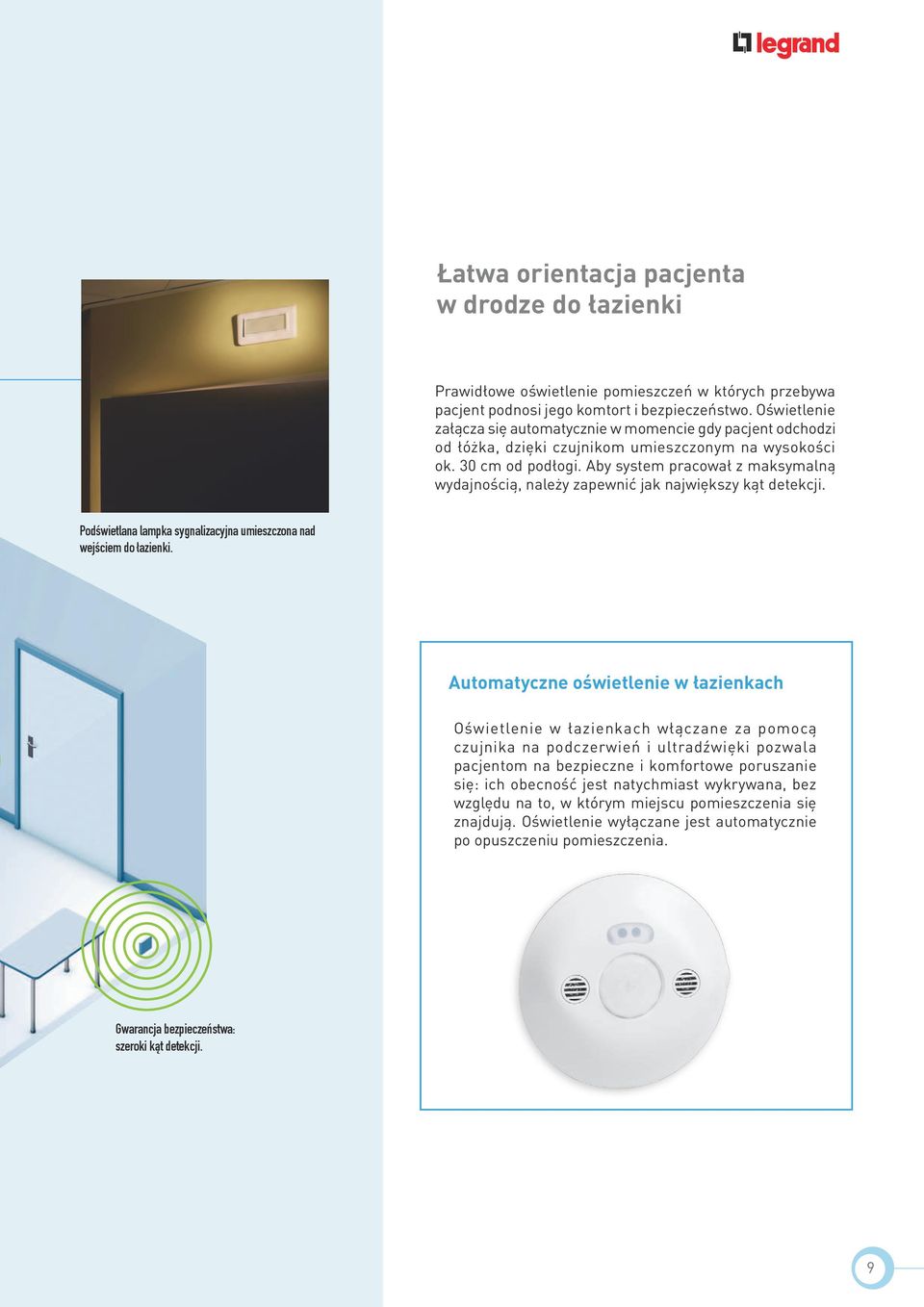

11 Łatwa orientacja pacjenta w drodze do łazienki Prawidłowe oświetlenie pomieszczeń w których przebywa pacjent podnosi jego komtort i bezpieczeństwo. Oświetlenie załącza się automatycznie w momencie gdy pacjent odchodzi od łóżka, dzięki czujnikom umieszczonym na wysokości ok. 30 cm od podłogi. Aby system pracował z maksymalną wydajnością, należy zapewnić jak największy kąt detekcji. Podświetlana lampka sygnalizacyjna umieszczona nad wejściem do łazienki. Automatyczne oświetlenie w łazienkach Oświetlenie w łazienkach włączane za pomocą czujnika na podczerwień i ultradźwięki pozwala pacjentom na bezpieczne i komfortowe poruszanie się: ich obecność jest natychmiast wykrywana, bez względu na to, w którym miejscu pomieszczenia się znajdują. Oświetlenie wyłączane jest automatycznie po opuszczeniu pomieszczenia. Gwarancja bezpieczeństwa: szeroki kąt detekcji. 9

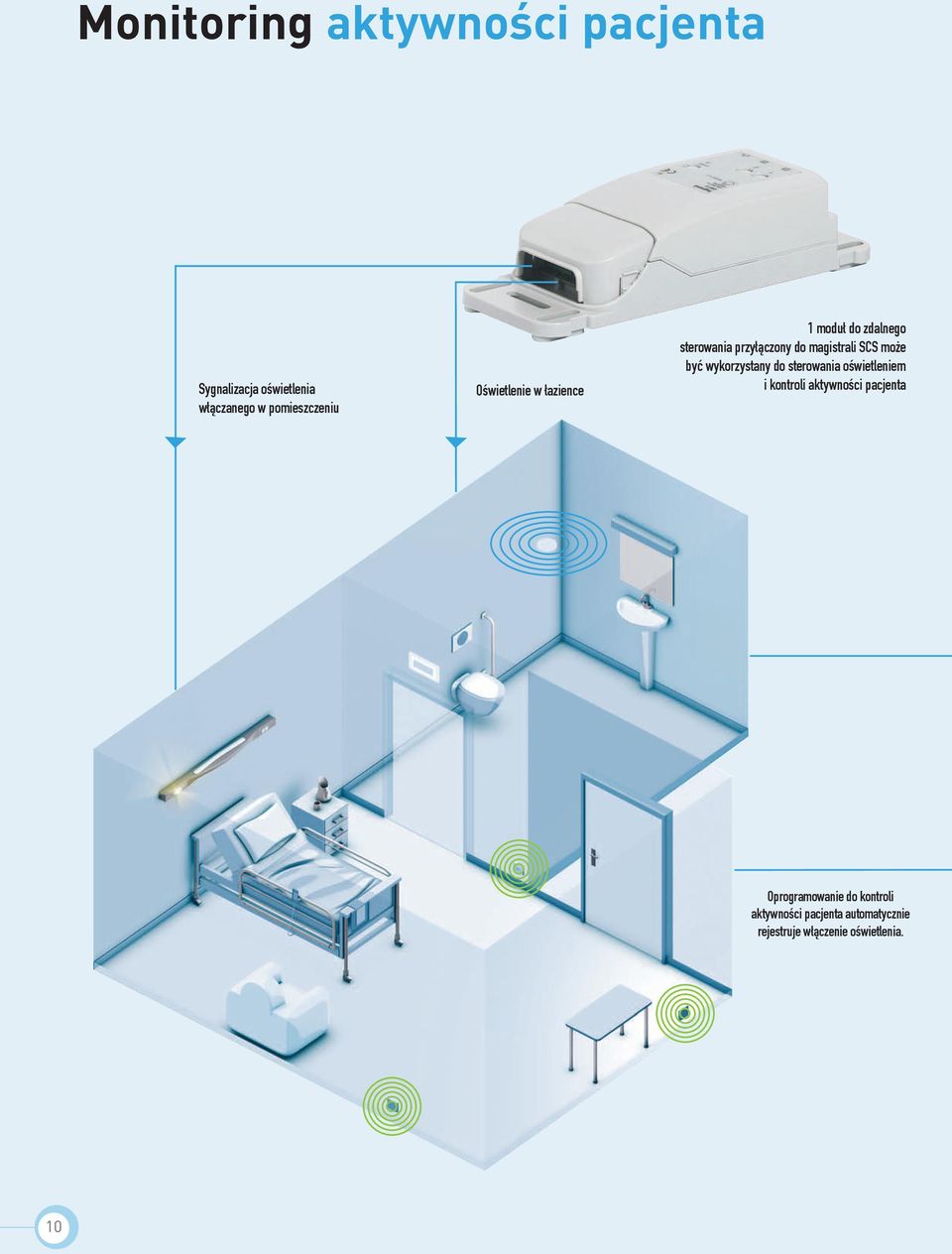

12 Monitoring aktywności pacjenta Sygnalizacja oświetlenia włączanego w pomieszczeniu Oświetlenie w łazience 1 moduł do zdalnego sterowania przyłączony do magistrali SCS może być wykorzystany do sterowania oświetleniem i kontroli aktywności pacjenta Oprogramowanie do kontroli aktywności pacjenta automatycznie rejestruje włączenie oświetlenia.

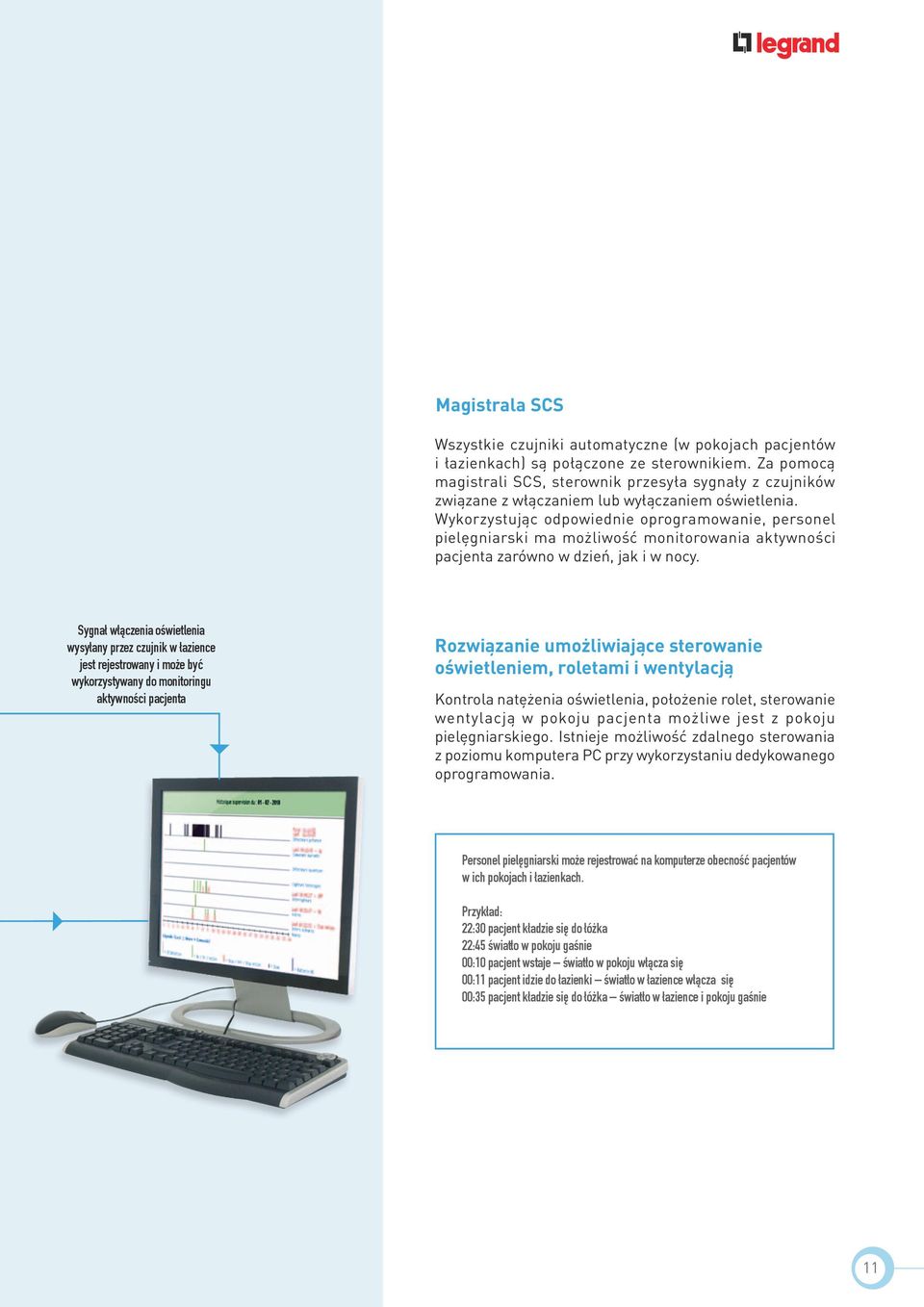

13 Magistrala SCS Wszystkie czujniki automatyczne (w pokojach pacjentów i łazienkach) są połączone ze sterownikiem. Za pomocą magistrali SCS, sterownik przesyła sygnały z czujników związane z włączaniem lub wyłączaniem oświetlenia. Wykorzystując odpowiednie oprogramowanie, personel pielęgniarski ma możliwość monitorowania aktywności pacjenta zarówno w dzień, jak i w nocy. Sygnał włączenia oświetlenia wysyłany przez czujnik w łazience jest rejestrowany i może być wykorzystywany do monitoringu aktywności pacjenta Rozwiązanie umożliwiające sterowanie oświetleniem, roletami i wentylacją Kontrola natężenia oświetlenia, położenie rolet, sterowanie wentylacją w pokoju pacjenta możliwe jest z pokoju pielęgniarskiego. Istnieje możliwość zdalnego sterowania z poziomu komputera PC przy wykorzystaniu dedykowanego oprogramowania. Personel pielęgniarski może rejestrować na komputerze obecność pacjentów w ich pokojach i łazienkach. Przykład: 22:30 pacjent kładzie się do łóżka 22:45 światło w pokoju gaśnie 00: pacjent wstaje światło w pokoju włącza się 00:11 pacjent idzie do łazienki światło w łazience włącza się 00:35 pacjent kładzie się do łóżka światło w łazience i pokoju gaśnie 11

14 12

15 Oferta System przyzywowy analogowy System przyzywowy SCS...16 Urządzenia przyzywowe do pokoi i łazienek Lampy przyłóżkowe Jednostki sterujące do lamp przyłóżkowych Sterowanie oświetleniem w trybie samodzielnym Osprzęt Program Mosaic Osprzęt Celiane Osprzęt Plexo IP Sterowanie oświetleniem w systemie SCS

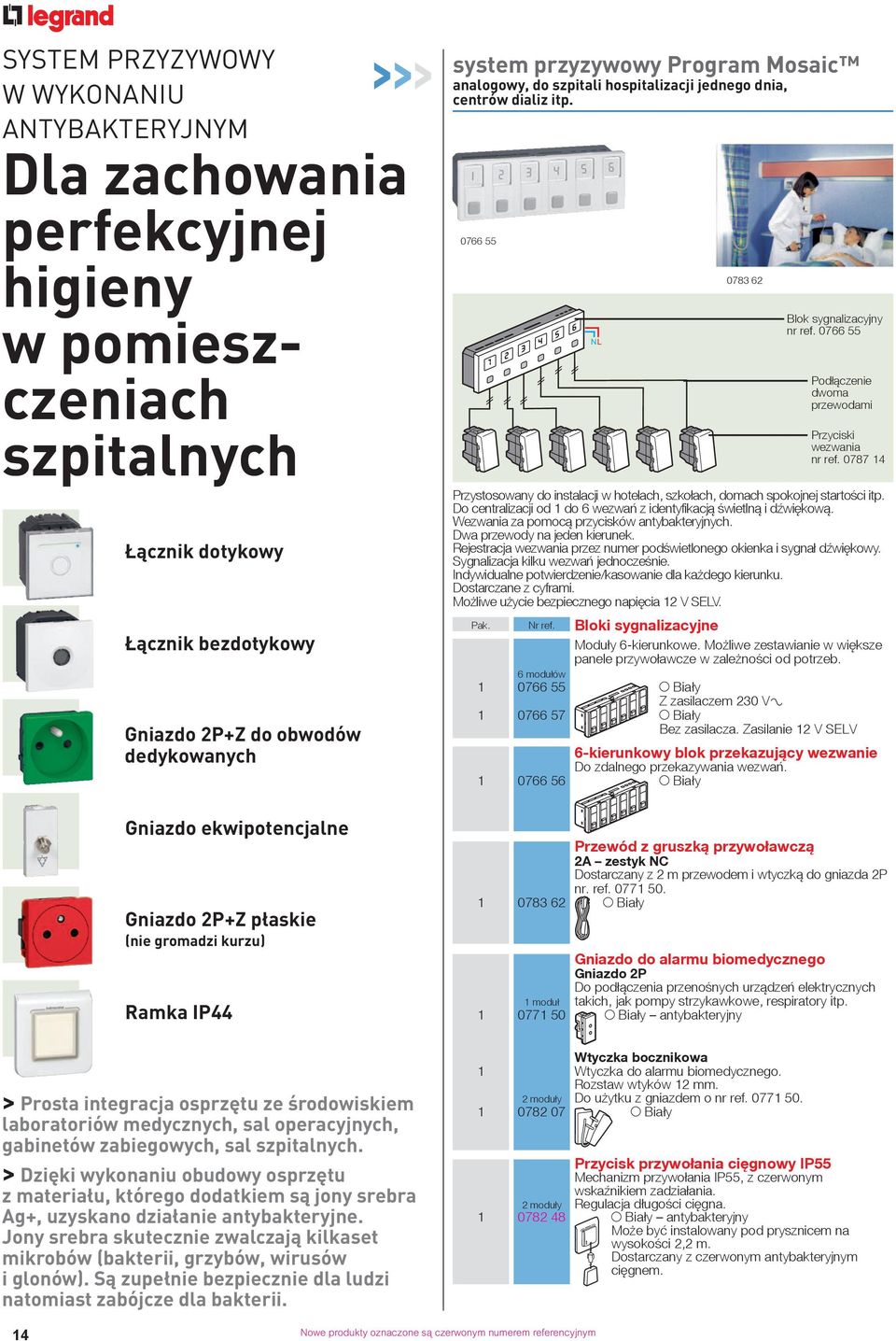

16 SYSTEM PRZYZYWOWY W WYKONANIU >>> ANTYBAKTERYJNYM Dla zachowania perfekcyjnej higieny w pomieszczeniach szpitalnych Łącznik dotykowy Łącznik bezdotykowy Gniazdo 2P+Z do obwodów dedykowanych Gniazdo ekwipotencjalne Gniazdo 2P+Z płaskie (nie gromadzi kurzu) Ramka IP44 > Prosta integracja osprzętu ze środowiskiem laboratoriów medycznych, sal operacyjnych, gabinetów zabiegowych, sal szpitalnych. > Dzięki wykonaniu obudowy osprzętu z materiału, którego dodatkiem są jony srebra Ag+, uzyskano działanie antybakteryjne. Jony srebra skutecznie zwalczają kilkaset mikrobów (bakterii, grzybów, wirusów i glonów). Są zupełnie bezpiecznie dla ludzi natomiast zabójcze dla bakterii. system przyzywowy Program Mosaic analogowy, do szpitali hospitalizacji jednego dnia, centrów dializ itp NL Blok sygnalizacyjny nr ref Podłączenie dwoma przewodami Przyciski wezwania nr ref Przystosowany do instalacji w hotelach, szkołach, domach spokojnej startości itp. Do centralizacji od 1 do 6 wezwań z identyfikacją świetlną i dźwiękową. Wezwania za pomocą przycisków antybakteryjnych. Dwa przewody na jeden kierunek. Rejestracja wezwania przez numer podświetlonego okienka i sygnał dźwiękowy. Sygnalizacja kilku wezwań jednocześnie. Indywidualne potwierdzenie/kasowanie dla każdego kierunku. Dostarczane z cyframi. Możliwe użycie bezpiecznego napięcia 12 V SELV. Pak. Nr ref. Bloki sygnalizacyjne Moduły 6-kierunkowe. Możliwe zestawianie w większe panele przywoławcze w zależności od potrzeb. 6 modułów Biały Z zasilaczem 230 VA Biały Bez zasilacza. Zasilanie 12 V SELV 6-kierunkowy blok przekazujący wezwanie Do zdalnego przekazywania wezwań Biały Przewód z gruszką przywoławczą 2A zestyk NC Dostarczany z 2 m przewodem i wtyczką do gniazda 2P nr. ref Biały Gniazdo do alarmu biomedycznego Gniazdo 2P Do podłączenia przenośnych urządzeń elektrycznych 1 moduł takich, jak pompy strzykawkowe, respiratory itp Wtyczka bocznikowa 1 Wtyczka do alarmu biomedycznego o.eps Rozstaw wtyków 12 mm. 2 moduły Do użytku z gniazdem o nr ref Biały Przycisk przywołania cięgnowy IP55 Mechanizm przywołania IP55, z czerwonym wskaźnikiem zadziałania. 2 moduły Regulacja długości cięgna Może być instalowany pod prysznicem na wysokości 2,2 m. Dostarczany z czerwonym antybakteryjnym cięgnem. 14 Nowe produkty oznaczone są czerwonym numerem referencyjnym

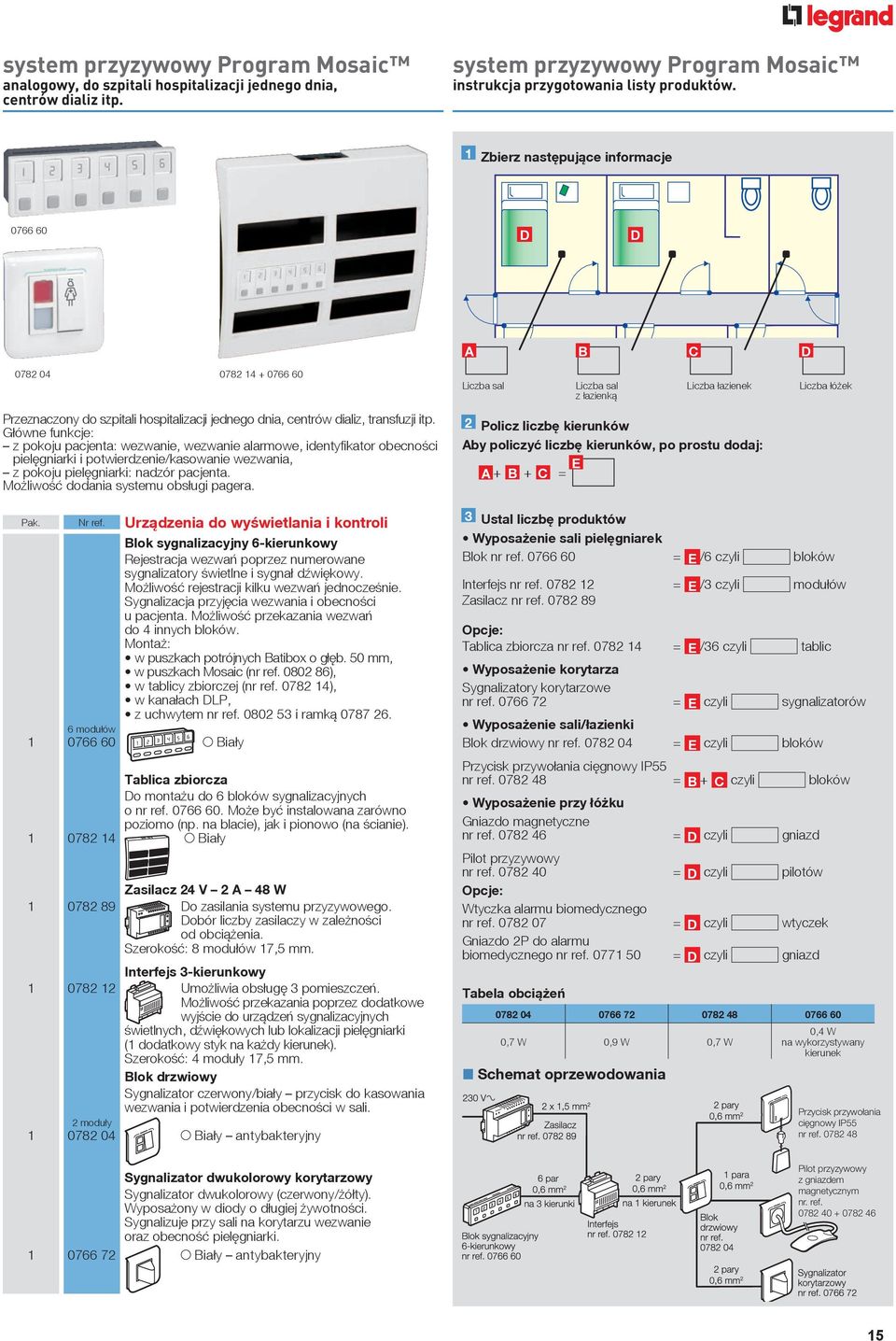

17 system przyzywowy Program Mosaic analogowy, do szpitali hospitalizacji jednego dnia, centrów dializ itp. system przyzywowy Program Mosaic instrukcja przygotowania listy produktów. 1 Zbierz następujące informacje D D A B C D Przeznaczony do szpitali hospitalizacji jednego dnia, centrów dializ, transfuzji itp. Główne funkcje: z pokoju pacjenta: wezwanie, wezwanie alarmowe, identyfikator obecności pielęgniarki i potwierdzenie/kasowanie wezwania, z pokoju pielęgniarki: nadzór pacjenta. Możliwość dodania systemu obsługi pagera. Liczba sal Liczba sal z łazienką Liczba łazienek 2 Policz liczbę kierunków Aby policzyć liczbę kierunków, po prostu dodaj: E A + B + C = Liczba łóżek Pak. Nr ref. Urządzenia do wyświetlania i kontroli Blok sygnalizacyjny 6-kierunkowy Rejestracja wezwań poprzez numerowane sygnalizatory świetlne i sygnał dźwiękowy. Możliwość rejestracji kilku wezwań jednocześnie. Sygnalizacja przyjęcia wezwania i obecności u pacjenta. Możliwość przekazania wezwań do 4 innych bloków. Montaż: w puszkach potrójnych Batibox o głęb. 50 mm, w puszkach Mosaic (nr ref ), o.eps w tablicy zbiorczej (nr ref ), w kanałach DLP, z uchwytem nr ref i ramką modułów Biały Tablica zbiorcza Do montażu do 6 bloków sygnalizacyjnych o nr ref Może być instalowana zarówno poziomo (np. na blacie), jak i pionowo (na ścianie) Biały o.eps Zasilacz 24 V 2 A 48 W Do zasilania systemu przyzywowego. Dobór liczby zasilaczy w zależności od obciążenia. Szerokość: 8 modułów 17,5 mm. Interfejs 3-kierunkowy Umożliwia obsługę 3 pomieszczeń. Możliwość przekazania poprzez dodatkowe wyjście do urządzeń sygnalizacyjnych świetlnych, dźwiękowych lub lokalizacji pielęgniarki (1 dodatkowy styk na każdy kierunek). Szerokość: 4 moduły 17,5 mm. Blok drzwiowy Sygnalizator czerwony/biały przycisk do kasowania wezwania i potwierdzenia obecności w sali. 2 moduły Ustal liczbę produktów Wyposażenie sali pielęgniarek Blok nr ref = E /6 czyli bloków Interfejs nr ref = E /3 czyli modułów Zasilacz nr ref Opcje: Tablica zbiorcza nr ref = E /36 czyli tablic Wyposażenie korytarza Sygnalizatory korytarzowe nr ref = E czyli sygnalizatorów Wyposażenie sali/łazienki Blok drzwiowy nr ref = E czyli bloków Przycisk przywołania cięgnowy IP55 nr ref = B + C czyli bloków Wyposażenie przy łóżku Gniazdo magnetyczne nr ref = D czyli gniazd Pilot przyzywowy nr ref = D czyli pilotów Opcje: Wtyczka alarmu biomedycznego nr ref = D czyli wtyczek Gniazdo 2P do alarmu biomedycznego nr ref = D czyli gniazd Tabela obciążeń ,7 W 0,9 W 0,7 W n Schemat oprzewodowania 0,4 W na wykorzystywany kierunek Przycisk przywołania cięgnowy IP55 nr ref Sygnalizator dwukolorowy korytarzowy Sygnalizator dwukolorowy (czerwony/żółty). Wyposażony w diody o długiej żywotności. Sygnalizuje przy sali na korytarzu wezwanie oraz obecność pielęgniarki Pilot przyzywowy z gniazdem magnetycznym nr. ref

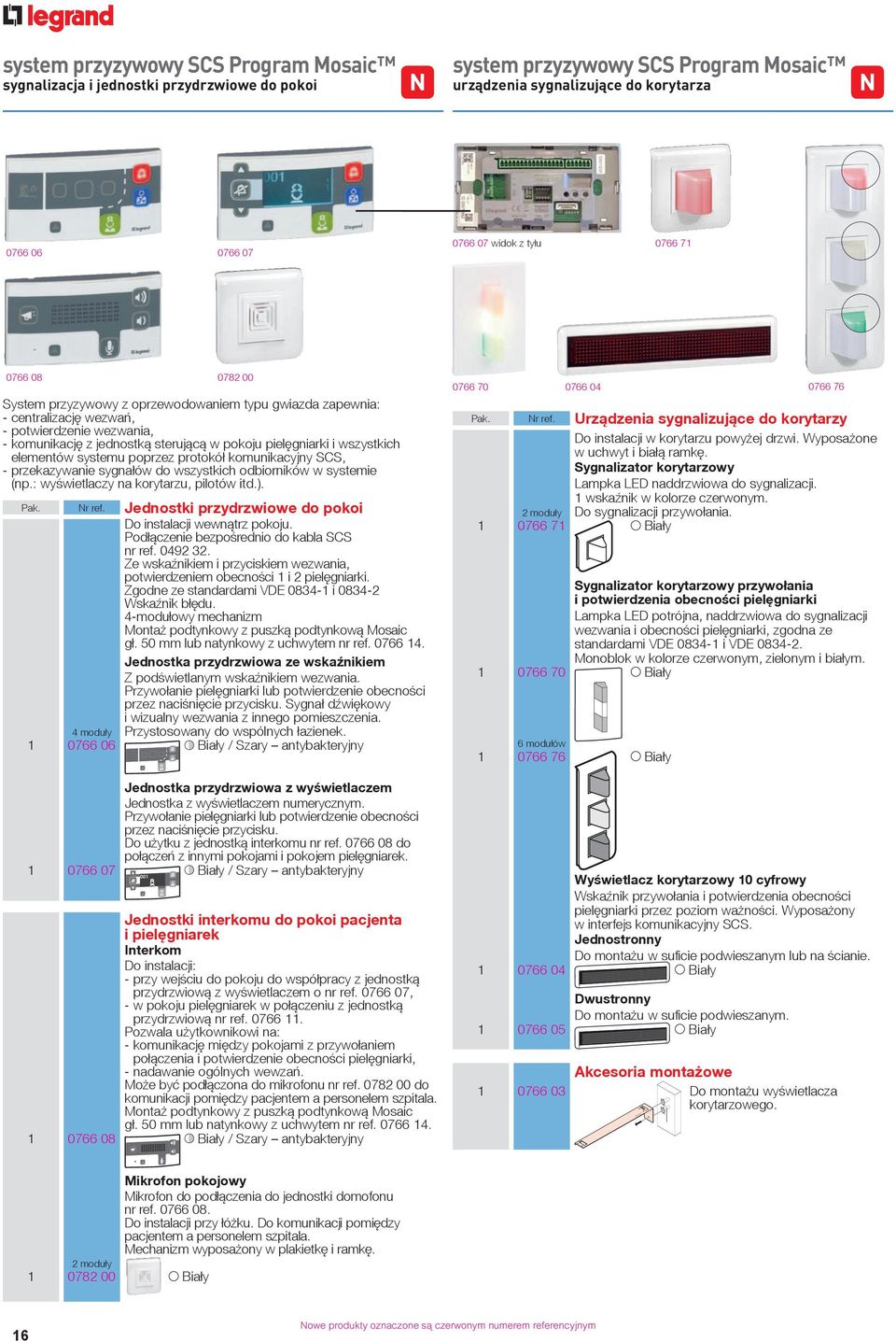

18 system przyzywowy SCS Program Mosaic sygnalizacja i jednostki przydrzwiowe do pokoi system przyzywowy SCS Program Mosaic urządzenia sygnalizujące do korytarza widok z tyłu System przyzywowy z oprzewodowaniem typu gwiazda zapewnia: - centralizację wezwań, - potwierdzenie wezwania, - komunikację z jednostką sterującą w pokoju pielęgniarki i wszystkich elementów systemu poprzez protokół komunikacyjny SCS, - przekazywanie sygnałów do wszystkich odbiorników w systemie (np.: wyświetlaczy na korytarzu, pilotów itd.). Pak. Nr ref. Jednostki przydrzwiowe do pokoi Do instalacji wewnątrz pokoju. Podłączenie bezpośrednio do kabla SCS nr ref Ze wskaźnikiem i przyciskiem wezwania, potwierdzeniem obecności 1 i 2 pielęgniarki. Zgodne ze standardami VDE i Wskaźnik błędu. 4-modułowy mechanizm Montaż podtynkowy z puszką podtynkową Mosaic gł. 50 mm lub natynkowy z uchwytem nr ref Jednostka przydrzwiowa ze wskaźnikiem Z podświetlanym wskaźnikiem wezwania. Przywołanie pielęgniarki lub potwierdzenie obecności przez naciśnięcie przycisku. Sygnał dźwiękowy i wizualny wezwania z innego pomieszczenia. 4 moduły Przystosowany do wspólnych łazienek Biały / Szary antybakteryjny Pak. Nr ref. Urządzenia sygnalizujące do korytarzy Do instalacji w korytarzu powyżej drzwi. Wyposażone w uchwyt i białą ramkę. Sygnalizator korytarzowy Lampka LED naddrzwiowa do sygnalizacji. 1 wskaźnik w kolorze czerwonym. 2 moduły Do sygnalizacji przywołania Biały Sygnalizator korytarzowy przywołania i potwierdzenia obecności pielęgniarki Lampka LED potrójna, naddrzwiowa do sygnalizacji wezwania i obecności pielęgniarki, zgodna ze standardami VDE i VDE Monoblok w kolorze czerwonym, zielonym i białym Biały 6 modułów Biały Jednostka przydrzwiowa z wyświetlaczem Jednostka z wyświetlaczem numerycznym. Przywołanie pielęgniarki lub potwierdzenie obecności przez naciśnięcie przycisku. Do użytku z jednostką interkomu nr ref do połączeń z innymi pokojami i pokojem pielęgniarek Biały / Szary antybakteryjny 001 Jednostki interkomu do pokoi pacjenta i pielęgniarek Interkom Do instalacji: - przy wejściu do pokoju do współpracy z jednostką przydrzwiową z wyświetlaczem o nr ref , - w pokoju pielęgniarek w połączeniu z jednostką przydrzwiową nr ref Pozwala użytkownikowi na: - komunikację między pokojami z przywołaniem połączenia i potwierdzenie obecności pielęgniarki, - nadawanie ogólnych wewzań. Może być podłączona do mikrofonu nr ref do komunikacji pomiędzy pacjentem a personelem szpitala. Montaż podtynkowy z puszką podtynkową Mosaic gł. 50 mm lub natynkowy z uchwytem nr ref Biały / Szary antybakteryjny Wyświetlacz korytarzowy cyfrowy Wskaźnik przywołania i potwierdzenia obecności pielęgniarki przez poziom ważności. Wyposażony w interfejs komunikacyjny SCS. Jednostronny Do montażu w suficie podwieszanym lub na ścianie Biały Dwustronny Do montażu w suficie podwieszanym Biały Akcesoria montażowe Do montażu wyświetlacza korytarzowego. Mikrofon pokojowy Mikrofon do podłączenia do jednostki domofonu nr ref Do instalacji przy łóżku. Do komunikacji pomiędzy pacjentem a personelem szpitala. Mechanizm wyposażony w plakietkę i ramkę. 2 moduły Biały 16 Nowe produkty oznaczone są czerwonym numerem referencyjnym

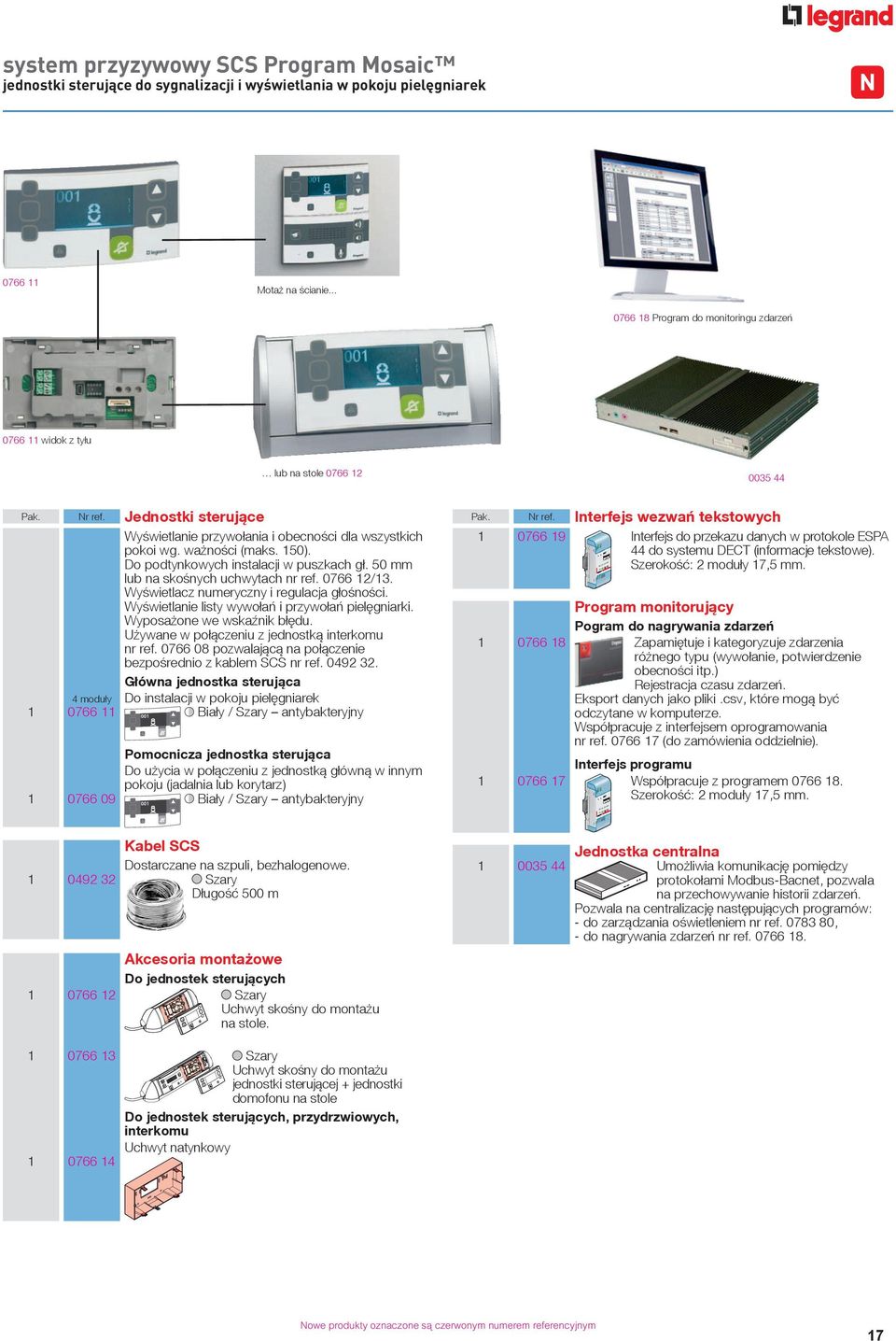

19 system przyzywowy SCS Program Mosaic jednostki sterujące do sygnalizacji i wyświetlania w pokoju pielęgniarek Motaż na ścianie Program do monitoringu zdarzeń widok z tyłu lub na stole Pak. Nr ref. Jednostki sterujące Wyświetlanie przywołania i obecności dla wszystkich pokoi wg. ważności (maks. 150). Do podtynkowych instalacji w puszkach gł. 50 mm lub na skośnych uchwytach nr ref /13. Wyświetlacz numeryczny i regulacja głośności. Wyświetlanie listy wywołań i przywołań pielęgniarki. Wyposażone we wskaźnik błędu. Używane w połączeniu z jednostką interkomu nr ref pozwalającą na połączenie bezpośrednio z kablem SCS nr ref Główna jednostka sterująca 4 moduły Do instalacji w pokoju pielęgniarek Biały / Szary antybakteryjny Pomocnicza jednostka sterująca Do użycia w połączeniu z jednostką główną w innym pokoju (jadalnia lub korytarz) Biały / Szary antybakteryjny Pak. Nr ref. Interfejs wezwań tekstowych Interfejs do przekazu danych w protokole ESPA 44 do systemu DECT (informacje tekstowe). Szerokość: 2 moduły 17,5 mm. Program monitorujący Pogram do nagrywania zdarzeń Zapamiętuje i kategoryzuje zdarzenia różnego typu (wywołanie, potwierdzenie obecności itp.) Rejestracja czasu zdarzeń. Eksport danych jako pliki.csv, które mogą być odczytane w komputerze. Współpracuje z interfejsem oprogramowania nr ref (do zamówienia oddzielnie). Interfejs programu Współpracuje z programem Szerokość: 2 moduły 17,5 mm. Kabel SCS Dostarczane na szpuli, bezhalogenowe Szary Długość 500 m Akcesoria montażowe Do jednostek sterujących Szary Uchwyt skośny do montażu na stole. Jednostka centralna Umożliwia komunikację pomiędzy protokołami Modbus-Bacnet, pozwala na przechowywanie historii zdarzeń. Pozwala na centralizację następujących programów: - do zarządzania oświetleniem nr ref , - do nagrywania zdarzeń nr ref Szary Uchwyt skośny do montażu jednostki sterującej + jednostki domofonu na stole Do jednostek sterujących, przydrzwiowych, interkomu Uchwyt natynkowy Nowe produkty oznaczone są czerwonym numerem referencyjnym 17

20 system przyzywowy SCS Program Mosaic produkty systemowe system przyzywowy SCS Program Mosaic produkty systemowe n Przykład systemu przyzywowego SCS do 50 pomieszczeń Główna jednostka sterująca Max. 250 m Rozdzielnica modułowa Interfejs programu nr ref Zasilacz jednostek przydrzwiowych nr ref Pak. Nr ref. Zasilacze Do magistrali SCS VA/27 V= 1.2 A Szerokość: 8 modułów 17,5 mm. DECT Interfejs nr ref Zasilacz SCS nr ref Do jednostek przydrzwiowych VA/24 V= 2.5 A Do montażu w rodzielnicy modułowej. Szerokość: 6 modułów 17,5 mm. Do jednostek przydrzwiowych z wyświetlaczem i interkomem VA/27 V= A Szerokość: 8 modułów 17,5 mm. Max. 50 pokoi Rozszerzenie SCS Do komunikacji pomiędzy dwoma systemami przyzywowymi SCS. Używany do oddziałów z ponad 80 pomieszczeniami. Szerokość: 4 moduły 17,5 mm Rozdzielnica Ręczna konfiguracja instalacji Do budynków o liczbie pomieszczeń mniejszej niż 80. Konfiguracja z użyciem konfiguratorów Do przydzielania adresów fizycznych różnym elementom systemu Zestaw konfiguratorów 0 do 9 (po sztuk z każdej cyfry). Max. 250 m Zasilacz jednostek przydrzwiowych nr ref Konfigurator Wirtualna konfiguracja instalacji Do instalacji obejmującej powyżej 80 pomieszczeń. Konfiguracja przez PC Oprogramowanie do wirtualnej konfiguracji. Instalacje do 150 pomieszczeń. Do użycia z interfejsem o nr ref (zamawianym oddzielnie) do połączenia z komputerem PC. Zestaw konfiguracyjny Interfejs USB do podłączenia komputera PC z instalacją systemu przyzywowego. Współpracuje z oprogramowaniem o nr ref SCS Kabel SCS o nr ref Zasilanie jednostek przydrzwiowych Kabel 1 para 2 x 0.9 mm 18 Nowe produkty oznaczone są czerwonym numerem referencyjnym

21 system przyzywowy SCS Program Mosaic urządzenia przyzywowe do pokoi i łazienek nieindeksowane Urządzenia do przywoływania personelu pielęgniarskiego. Informacje wyświetlane są na jednostce przydrzwiowej i na głównej jednostce sterującej. Pak. Nr ref. Piloty przyzywowe Połączenie magnetyczne pomiędzy wtyczką pilota a gniazdem: Może być obracany w każdym kierunku zapobiegając uszkodzeniu sprzętu. Pilot przyzywowy z funkcją przywołania Stopień ochrony: IP67. Główne cechy: - opływowy kształt pozwala na łatwe trzymanie w ręku, - 1 przycisk wywołania i czerwony wskaźnik potwierdzenia, - podświetlenie LED do łatwej lokalizacji w nocy. Dostępny z przewodem 2,5 m. Do użycia w połączeniu z gniazdem nr ref Pilot przyzywowy z funkcją przywołania i sterowania oświetleniem Stopień ochrony: IP67. Główne cechy: - opływowy kształt pozwala na łatwe trzymanie w ręku, - 1 przycisk wywołania i czerwony wskaźnik potwierdzenia, - podświetlenie LED do łatwej lokalizacji w nocy, - 1 przycisk do lampki przybiurkowej, - 1 przycisk do oświetlenia pokojowego. Dostępny z przewodem 2,5 m. Do użycia w połączeniu z gniazdem nr ref Pilot przyzywowy z funkcją przywołania, sterowania oświetlenia i roletami Stopień ochrony: IP67. Główne cechy: - opływowy kształt pozwala na łatwe trzymanie w ręku, - 1 przycisk wywołania i czerwony wskaźnik potwierdzenia, - podświetlenie LED do łatwej lokalizacji w nocy, - 1 przycisk do lampki przybiurkowej, - 1 przycisk do oświetlenia pokojowego, - 2 przyciski do sterowania roletami, - 1 przycisk dodatkowy (np. gniazdo przełączne). Dostępny z przewodem 2,5 m. Do użycia w połączeniu z gniazdem nr ref Gniazda do pilotów przyzywowych Wyposażone w ramkę w kolorze białym i 2 modułowy uchwyt montażowy. Nieindeksowane gniazdo magnetyczne do pilota 2 moduły przyzywowego nr ref Pak. Nr ref. Akcesoria do pilotów przyzywowych Zacisk do przytrzymywania pilota na łóżku, ubraniu, poręczy krzesła itp Niebieski Jednostki przyzywowe do łazienek Mechanizm wyposażony w uchwyt i plakietkę w kolorze białym. 2 moduły Przycisk przywołania cięgnowy IP Mechanizm przywołania IP55, z czerwonym wskaźnikiem zadziałania. Regulacja długości cięgna. Czerwony antybakteryjny przewód. Może być instalowany pod prysznicem na wysokości 2,2 m. Blok przywoławczy Łazienkowy przycisk przywołania z czerwonym wskaźnikiem. Stopień ochrony: IP 20. Stopnień IP 44 z ramką nr ref Jednostki przyzywowe do specjalnych zastosowań Blok przywoławczy wodoodporny Stopień ochrony: IP55. Mechanizm wyposażony w uchwyt i plakietkę Czerwony wskaźnik zadziałania. Do pomieszczeń wilgotnych (np.: centra rehabilitacyjne i sanatoria z basenami, sauny) Biały Blok przywoławczy wzmocniony Zwiększona odporność na uderzenia IK i wnikanie wody IP 55. Czerwony wskaźnik zadziałania. Do szpitali psychiatrycznych, zakładów karnych itp. Wyposażona w uchwyt i ramkę Szary metal Gniazdo magnetyczne do pilota przyzywowego nr ref / Nowe produkty oznaczone są czerwonym numerem referencyjnym 19

22 lampy przyłóżkowe Program Mosaic do zakładów medycznych, klinik, szpitali itp Gniazdo magnetyczne zamontowane w lampie przyłóżkowej nr ref Przykład oświetlenia nr ref Instalowanego na lampie przyłóżkowej picto loupe-65765j.eps Tabela doboru mechanizmów Mosaic (str. 26) Kanały do instalacji gazowych nr ref z uchwytem do gniazd ASL nr ref Idealne do pomieszczeń medycznych. Zgodność z obowiązującymi normami: PN-EN :2011, PN-EN :2000, PN-EN :2011. Urządzenia oświetleniowe i gazowe są oddzielone, by zapewnić całkowite bezpieczeństwo instalacji elektrycznych i gazowych. Pak. Nr ref. Lampy przyłóżkowe świetlówkowe Stopień ochrony: IP 20 - IK 04 Oświetlenie z balastem elektronicznym: lux przy strefie czytania, - 0 lux dla pomieszczenia. Możliwość dodania modułu czuwania nr ref Do wyposażenia w moduł zdalnego sterowania do oświetlenia i rolet poprzez pilota. Urządzenia zapewniają redukcję kosztów energii elektrycznej. Odporność na żar: 850 C Klasa I Temperatura barwowa: 4000 K Materiał: aluminium. Lampa do wyposażenia przez użytkownika, długość 1,20 m. Oświetlenie pomieszczenia: 1 x 39 W. Oświetlenie do czytania: 1 x 24 W. Rozszerzalność funkcji o 8 modułów Szary antybakteryjny Lampa wyposażona, długość 1,2 m. Oświetlenie pomieszczenia: 2 x 24 W Oświetlenie do czytania: 1 x 24 W 8 modułowa lampa wyposażona w antybakteryjne mechanizmy Mosaic: - 1 zaślepka 2 modułowa, - 1 łącznik do lampy górnej, - 1 łącznik cięgnowy do lampy dolnej, - gniazdo 2 x 2P+Z Szary antybakteryjny Lampa przyłóżkowa do wyposażenia przez użytkownika, długość 1,6 m. Oświetlenie pomieszczenia: 2 x 39 W Oświetlenie do czytania: 1 x 24 W 16 modułów Mosaic Szary antybakteryjny Lampa przyłóżkowa wyposażona, długość 1,60 m Oświetlenie pomieszczenia: 2 x 39 W Oświetlenie do czytania: 1 x 14 W Oświetlenie do badania : ośw. pomieszczenia + ośw. do czytania + 1 x 14 W Zgodne z normą NFX do lamp badawczych: 300 lux na łóżku 16-modułowa lampa przyłóżkowa wyposażona w antybakteryjne mechanizmy Mosaic: - 2 zaślepki 2 modułowe, - 1 łącznik lampy do badania, - 1 gniazdo RJ 45 kat. 6 FTP do okablowania, - 1 łącznik do lampy górnej, - 1 łącznik cięgnowy do lampy dolnej, - 2 zaślepki 2 modułowe, - gniazdo 2 x 2P+Z Szary antybakteryjny Pak. Nr ref. Lampy przyłóżkowe (ciąg dalszy) Lampa wyposażona, długość 1,60 m. Oświetlenie pomieszczenia: 2 x 28 W. Oświetlenie do czytania: 1 x 24 W. Oświetlenie do badania: osw. pomieszczenia + ośw. do czytania + 1 x 24 W. 16-modułowa lampa przyłóżkowa wyposażona w antybakteryjne mechanizmy Mosaic: - 1 gniazdo magnetyczne o nr ref do pilota Jednostki - 2 moduły - 1 zaślepka 1 moduł (x 2), - 1 łącznik do lampy górnej, - 1 gniazdo RJ 45 kat. 6 FTP do okablowania, - 1 zaślepka 2 moduły, - 2 gniazda 2 x 2P+Z Szary antybakteryjny Moduł stand-by do lamp przyłóżkowych 2 moduły Listwy do gniazd gazowych Stopień ochrony: IP 40 Zgodne z normami o gazach medycznych FD S Długość 3 m, regulowana. Do montażu gniazd gazowych ze wspornikami o nr ref /52/53. Materiał: aluminium Szary antybakteryjny Wsporniki do gniazd gazowych Do montażu gniazd gazowych w listwach kablowych nr ref Materiał: aluminium Szary antybakteryjny Do mocowania gniazd ALS Szary antybakteryjny Do mocowania gniazd DKD Szary antybakteryjny Do mocowania gniazd Caouet 20 Nowe produkty oznaczone są czerwonym numerem referencyjnym

23 jednostki sterujące Program Mosaic do lamp przyłóżkowych lampy i listwy kablowe Program Mosaic do gniazd gazowych INSTALACJA I WYPOSAŻENIE Wybór długości: 1,2 m do 1,6 m Wybór oświetlenia: pomieszczenia, do czytania, do badania. Możliwość wyboru jednostek modułowych i ich przemieszczania Wybór długości przewodów gazowych Podłączenie magnetyczne Pak. Nr ref. Jednostki sterowania oświetleniem Łącznik uniwersalny cięgnowy 2 A 230 VA Cięgno szare antybakteryjne. Przycisk cięgnowy 2 A 230 VA Cięgno szare antybakteryjne. Moduły 230 VA do zdalnego sterowania Do sterowania oświetleniem i innymi odbiornikami poprzez piloty przyzywowe. Do montażu w lampie przyłóżkowej. Połączenie poprzez zaciski śrubowe Do sterowania 4 obwodami oświetlenia (np.: ośw. pomieszczenia, ośw. do czytania, stand-by itp.). Kompatybilne z pilotem nr ref Wymiary: 230 x 71 x 44 mm Do sterowania 2 wyjściami oświetlenia (np.: ośw. pomieszczenia i ośw. do czytania) roletami (góra/dół) i 1 x 16 A gniazdem zasilającym. Kompatybilne z pilotem o nr ref Wymiary: 230 x 71 x 44 mm Do sterowania 2 wyjściami oświetlenia (ośw. pomieszczenia z regulacją natężenia i ośw. do czytania), roletami (góra/dół) i 1 x 16 A gniazdem zasilającym. Kompatybilne z pilotem nr ref Wymiary: 230 x 71 x 44 mm. Gniazda do pilotów przyzywowych Gniazdo pilota przyzywowego nr ref Gniazdo pilota przyzywowego nr ref / Nowe produkty oznaczone są czerwonym numerem referencyjnym 21

24 sterowanie oświetleniem Program Mosaic elementy sterowania oświetleniem w systemie SCS Automatyka oświetlenia w systemie SCS pozwala na: łatwe odnalezienie drogi do łazienki przez pacjenta, monitorig aktywności pacjenta. Pak. Nr ref. Do instalacji w pokoju Detektor ruchu SCS Do instalowania maksymalnie 30 cm od podłogi, aby reagował jedynie na ruchy pacjenta poza łóżkiem. Włącza oświetlenie i oświetlenie sygnalizacyjne. Zaleca się instalowanie 2 lub 3 detektorów w celu optymalnego działania. Detekcja na podczerwień. Zasięg detekcji regulowany od 3 m do m. Poziomy kąt detekcji: 180. Regulowany poziom natężenia oświetlenia od 3 do 00 lux. Fabrycznie ustawiona zwłoka czasowa 15 minutowa. Powtarzanie cyklu tak długo, jak jest wykrywany ruch. Instalacja w puszkach o gł. min. 40 mm. Dostarczane z ramką i 2 modułowym uchwytem do montażu Lampka sygnalizacyjna 230 VA Do instalacji podtynkowej wraz z ramką o nr ref i uchwytem o nr ref /61. 2 poziomy mocy (0,2 W lub 1 W) Biały Lampka do oświetlenia LED 230 VA 2 poziomy mocy (0,2 lub 1 W) Lampka sygnalizacyjna do instalacji nad drzwiami 230 VA Podświetlenie LED (1 W) oraz uchwyt etykiety. Etykiety mogą być utworzone i wydrukowane w zwykłym edytorze (wizualizacja PDF jest dostępna w e-katalogu), na zwykłym lub przeźroczystym papierze. Do instalacji podtynkowej z ramką nr ref i uchwytem nr ref Biały Pak. Nr ref. Instalacje łazienkowe Detektor ruchu sufitowy SCS Montowany w suficie podwieszanym za pomocą pazurków lub w puszkach podtynkowych o gł. 50 mm. Zalecana wysokość montażu: 2.50 m. Detektor na podczerwień i ultradźwięki. Kąt detekcji: 360. Podwójna technologia zwiększa niezawodność detekcji (zmniejszona ruchliwość w pomieszczeniu). Zużycie 0,5 W w trybie czuwania Biały Sterownik oświetlenia Do sterowania detektorami w sufitach podwieszanych przy braku wykrycia ruchu. Do instalacji obok drzwi. Montaż podtynkowy z ramką nr ref i uchwytem nr ref / Biały Produkty systemowe Sterowniki SCS 2 wyjścia Do zarządzania lampkami sygnalizacyjnymi w pokoju w połączeniu z detektorem nr ref wyjścia 16 A Montaż w suficie podwieszanym wyjścia 2 A Montaż w rozdzielnicy modułowej Jednostka zarządzania strefą funkcje: zarządzanie programowaniem scenariuszy (np. czas, oświetlenie, obecność), interfejs IP zapewniający połączenie pomiędzy systemem SCS a siecią informatyczną. 1 urządzenie może obsługiwać do 20 pokoi. Wymaga zasilacza nr ref Szerokość: 6 modułów 17,5 mm. 22 Nowe produkty oznaczone są czerwonym numerem referencyjnym

25 sterowanie oświetleniem Program Mosaic elementy do monitoringu aktywności pacjenta w systemie SCS sterowanie oświetleniem Program Mosaic przykład instalacji n Struktura oprzewodowania urządzeń Magistrala SCS Kabel nr ref Zasilacz SCS nr ref Program do monitoringu aktywności nr ref Do pokoju i łazienki: sterownik nr ref Pak. Nr ref. Produkty systemowe (ciąg dalszy) Zasilanie jednostki zarządzania strefą Zasilanie 240 VA Wyjście 27 V= 600 ma Szerokość: 2 moduły 17,5 mm. Zasilanie magistrali SCS VA/27 V= 1.2 A Szerokośc: 8 modułów 17,5 mm. Kabel SCS Długość 500 m Sterowniki/ Detektory/ Sterowanie indywidualne Detektor sufitowy nr ref Detektor nr ref Monitoring aktywności pacjenta Do monitorowania obecności pacjenta w pokoju i łazience. Aktywność jest rejestrowana poprzez wyzwalanie detektorów i oświetlenia sygnalizacyjnego, jak również innego załączanego oświetlenia. Opcja zaprogramowania rejestrowanego poziomu detekcji zależnego od poziomu natężenia oświetlenia (np. w nocy, czas drzemki itp.) i przedziałów czasu. Opcja 24-godzinnego wyświetlania dla pomieszczeń o dużej aktywności ruchowej i rejestrowania tej aktywności. Instalacja oprogramowania na jednostce centralnej nr ref Sterownik strefowy zarządzający oświetleniem Do sieci LAN Interfejs IP nr ref Zasilacz nr ref Jednostka centralna Zapewnia komunikację pomiędzy protokołami Modbus-Bacnet, przechowywanie danych i historii zdarzeń. Pozwala na centralizację następujących programów: do zarządzania oświetleniem , do nagrywania zdarzeń OPCJA SYSTEMU SCS Komunikacja protokołu Modbus-Bacnet moniotr PC Jednostka centralna nr ref Do 5 komputerów PC Nowe produkty oznaczone są czerwonym numerem referencyjnym 23

26 sterowanie oświetleniem Program Mosaic rozwiązanie do pracy samodzielnej Personalizowane etykiety ramka Rozwiązanie do automatyzacji oświetlenia i sygnalizacji, które pozwala na samodzielne poruszanie się w przestrzenie szpitalnej. Pak. Nr ref. Do instalacji w pokoju Łącznik automatyczny (zasilanie L+N) Do instalowania maksymalnie 30 cm od podłogi, aby reagował jedynie na ruchy pacjenta poza łóżkiem. Włącza oświetlenie i oświetlenie sygnalizacyjne Detekcja na podczerwień. Kąt detekcji: 180. Regulacja natężenia oświetlenia: luxów. Czas działania: od 5 do 30 minut. Pobór mocy w trybie czuwania: 0,2 W. Optymalna odległość pomiędzy detektorami: 6 m. Automatyczna ochrona przeciwprzepięciowa i przeciążeniowa. Montaż w puszce gł. 40 mm z ramką nr ref i uchwytem montażowym nr ref /61. Obciążenia: 2000 W lampy żarowe i halogenowe 230 VA, 00 W halogeny z transformatorem ferromagnetycznym lub elektronicznym, 500 VA lampy LED, 500 VA świetlówki Biały Lampka sygnalizacyjna 230 VA Do instalacji podtynkowej wraz z ramką o nr ref i uchwytem o nr ref poziomy mocy (0,2 W lub 1 W) Biały Lampka do oświetlenia przypodłogowego LED 230 VA 2 poziomy mocy (0,2 lub 1 W) Pak. Nr ref. Instalacje łazienkowe Łącznik automatyczny sufitowy Tryby pracy: detektor nieobecności: załączenie manualne przez przycisk, wyłączenie automatyczne przez detektor nieobecności lub przez naciśnięcie przycisku, detektor obecności: załączenie i wyłączenie automatyczne, fabrycznie ustawione w trybie detektora obecności, tryb pracy detektora nieobecności aktywowany przez konfiguratory mobilne, fabrycznie ustawiony poziom natężenia 500 lux, możliwość konfiguracji przez konfigurator nr ref , automatyczne zaciski sprężynowe do podłączenia przewodów: fazowego, neutralnego, sterowania obciążeniem i przycisku. Do sterowania obciążeniem: 2000 W max 230 VA dla lamp halogenowych, 00 VA max dla lamp halogenowych ELV, fluorescencyjnych z balastem elektronicznym 1- V, 500 W max dla świetlówek i LED. Zalecana wysokość montażu: 2,5 m. Montaż bezpośrednio na suficie za pomocą pazurków lub w puszce podtynkowej o gł. 50 mm. Detekcja na podczerwień i ultradźwięki 360. Pobór mocy w stanie czuwania: 0,8 W Biały Przycisk jednobiegunowy 6 A 250 VA Do sterowania łącznikiem sufitowym w trybie pracy detektora obecności. Do instalacji obok drzwi łazienki. Montaż podtynkowy z ramką nr ref i uchwytem nr ref / Lampka sygnalizacyjna do instalacji nad drzwiami 230 VA Podświetlenie LED (1 W) oraz uchwyt etykiety. Etykiety mogą być utworzone i wydrukowane w zwykłym edytorze (wizualizacja PDF jest dostępna w e-katalogu), na zwykłym lub przeźroczystym papierze. Do instalacji podtynkowej z ramką nr ref i uchwytem nr ref Biały 24 Nowe produkty oznaczone są czerwonym numerem referencyjnym

27 sterowanie oświetleniem Program Mosaic ROZWIĄZANIE DO PRACY SAMOCZYNNEJ Nr ref. ROZWIĄZANIE DO PRACY W SYSTEMIE SCS Nr ref. POMIESZCZENIA OGÓLNE Detekcja Oświetlenie sygnalizacyjne Detektory na podczerwień Lampka "Stand-by" Lampka LED 2 M Lampka LED 5 M POMIESZCZENIA SANITARNE Detekcja Detektor sufitowy na podczerwień i ultradźwięki Sterowanie Przycisk Sterowniki Sufitowe Modułowe PRODUKTY SYSTEMOWE Interfejs Zasilacze Jednostka sterowania strefą Do jednostki sterowania strefą SCS Kabel SCS Program Monitoring aktywności Jednostka centralna ZASADA DZIAŁANIA SYSTEMU DO PRACY SAMOCZYNNEJ ZASADA DZIAŁANIA SYSTEMU SCS Zainstalowane produkty: Detektory na podczerwień Lampki sygnalizacyjne Lampki sygnalizacyjne naddrzwiowe Detektor sufitowe na podczerwień i ultradźwięki Sterowniki sufitowe Oświetlenie sanitarne Łączniki automatyczne z czujnikami ułatwią poruszanie się pacjenta w przestrzeni szpitalniej, zwiększając bezpieczeństwo. Magistrala systemowa SCS może przenieść informację o włączeniu bądź wyłączeniu poszczególnych elementów systemu, co odzwierciedla aktywność pacjenta podczas pobytu w pokoju szpitalnym. Vers poste infirmière Nowe produkty oznaczone są czerwonym numerem referencyjnym 25

28 osprzęt Program Mosaic mechanizmy z plakietkami z powłoką antybakteryjną Mechanizmy do sterowania oświetleniem, wentylacją, roletami Pak. Nr ref Łączniki AX 250 VA Łącznik uniwersalny cięgnowy 1 moduł 2 A 230 VA Łącznik uniwersalny 1 moduł Łącznik uniwersalny 2 moduły Łącznik uniwersalny podświetlany 2 moduły (do wyposażenia) Łącznik bezdotykowy 2 moduły Łącznik dotykowy 00 W 2 moduły Gniazda wtyczkowe (ciąg dalszy) Pak. Nr ref. Gniazdo 2P TBT 1 moduł Moduł zaciskowy do przewodów 1 moduł Gniazda magnetyczne Gniazdo magnetyczne do systemu przyzywowego 2 moduły Tylko do wezwania Gniazdo magnetyczne do systemu przyzywowego 2 moduły Wezwanie, oświetlenie, rolety Gniazda RJ 45 Łącznik dotykowy 12 V DC 2 moduły Gniazdo RJ 45 kat. 6 UTP 1 moduł Gniazdo RJ 45 kat. 6 FTP 1 moduł Gniazdo RJ 45 kat. 6 STP 1 moduł Przyciski 6 A 250 VA Przycisk przełączny cięgnowy 1 moduł 2 A 230 VA Przycisk jednobiegunowy 1 moduł Przycisk jednobiegunowy 2 moduły Przycisk przełączny NO/NC 2 moduły z możliwością podświetlania (do wyposażenia) Przycisk przełączny z etykietą 2 moduły Sterowanie wentylacją AX 250 VA Łącznik do bezpośredniego sterowania wentylacją mechaniczną A 250 VA Łącznik sterowania rolet Zaślepki Ramki moduł moduły moduły moduły moduły poziomo x 2 moduły poziomo x 2 moduły pionowo modułów poziomo Gniazda wtyczkowe Gniazda wtyczkowe pojedyncze 16 A 250 VA 2P+Z połączenie przez zaciski automatyczne Zielony antybakteryjny Pomarańczowy antybakteryjny Gniazda w wykonaniu specjalnym 16 A 250 VA 2P+Z połączenie przez zaciski automatyczne Czerwony antybakteryjny Zielony antybakteryjny Gniazdo 2P+Z łatwo obsługowe 16 A 250 VA Mechanizmy kompletne (mechanizm + ramka + plakietka) Przycisk przywołania cięgnowy IP Gniazdo ekwipotencjalne Gniazdo Schuko 2P+Z Nowe produkty oznaczone są czerwonym numerem referencyjnym Blok przywoławczy łazienkowy Czerwony wskaźnik i przycisk potwierdzenie obecności. Blok drzwiowy Czerwony i biały wskaźnik, przycisk wezwania i potwierdzenia obecności. Detektor ruchu SCS Gniazdo magnetyczne do systemu przyzywowego - 2 moduły Tylko wezwanie. Gniazdo magnetyczne do systemu przyzywowego - 2 moduły Wezwanie, oświetlenie, rolety.

29 osprzęt Celiane mechanizmy z plakietkami z powłoką antybakteryjną Mechanizmy do sterowania oświetleniem Pak. Nr ref. Mechanizmy do sterowania oświetleniem, roletami Łączniki /16 AX 250 VA Pak Łącznik uniwersalny AX Łącznik uniwersalny 16 AX Łącznik uniwersalny AX ze wskaźnikiem / podświetleniem LED Podświetlenie / wskaźnik napięcia 0,15 ma Podświetlenie / wskaźnik napięcia 3 ma Wskaźnik włączenia 3 ma Przyciski 6 A 250 VA 2 x Przycisk podwójny przełączny NO/NC 6 A + 2 x Nr ref. 2 x Przycisk podwójny przełączny NO/NC 6 A ze wskaźnikiem / podświetleniem LED + 2 x x Podświetlenie / wskaźnik napięcia 0,15 ma + 2 x Podświetlenie / wskaźnik napięcia 3 ma Ściemniacze 230 VA Ściemniacz z łącznikiem W Ściemniacz z łącznikiem W Ściemniacz z łącznikiem W Sterowanie roletami 6 A 250 VA Łącznik sterowania roletami Przycisk sterowania roletami x Łącznik uniwersalny podwójny 16 AX + 2 x Gniazdo 2P x Łącznik uniwersalny podwójny AX ze wskaźnikiem / podświetleniem LED + 2 x Podświetlenie / wskaźnik napięcia 0,15 ma Podświetlenie / wskaźnik napięcia 3 ma Wskaźnik włączenia 3 ma Gniazdo 2P+Z Łącznik uniwersalny 16 AX ze wskaźnikiem / podświetleniem LED Podświetlenie / wskaźnik napięcia 0,15 ma Podświetlenie / wskaźnik napięcia 3 ma Wskaźnik włączenia 3 ma 2 x Łącznik uniwersalny podwójny AX + 2 x Gniazda wtyczkowe Gniazda wtyczkowe 16 A 250 VA Gniazda telefoniczne, RJ 45, telewizyjne Gniazda telefoniczne Gniazdo telefoniczne RJ Gniazdo telefoniczne RJ x Łącznik uniwersalny podwójny 16 AX ze wskaźnikiem / podświetleniem LED + 2 x x Podświetlenie / wskaźnik napięcia 0,15 ma + 2 x Podświetlenie / wskaźnik napięcia 3 ma + 2 x Wskaźnik włączenia 3 ma Gniazda RJ 45 Gniazda telewizyjne Przyciski 6 A 250 VA Przycisk przełączny NO/NC 6 A Przycisk przełączny NO/NC 6 A ze wskaźnikiem / podświetleniem LED Podświetlenie / wskaźnik napięcia 0,15 ma Podświetlenie / wskaźnik napięcia 3 ma Gniazdo 1 x RJ 45 UTP kat Gniazdo TV pojedyncze męskie Gniazdo TV wkręcane typu F Gniazdo TV-RD-SAT gwiazda Ramki Pojedyncza Podwójna Potrójna Nowe produkty oznaczone są czerwonym numerem referencyjnym 27

30 PLEXO >>> Estetyka, gdy wymagany jest stopień ochrony osprzętu IP55 osprzęt Plexo IP55 mechanizmy z plakietkami z powłoką antybakteryjną Mechanizmy do zarządzania oświetleniem Pak. Nr ref. Łączniki AX 250 VA Łącznik uniwersalny Łącznik uniwersalny podwójny Przyciski 6 A 250 VA Przycisk jednobiegunowy Przycisk jednobiegunowy z uchwytem etykiety Gniazda wtyczkowe Gniazdo wtyczkowe 16 A 250 VA Gniazdo 2P+Z z przesłoną styków (zaciski sprężynowe) Adapter do mechanizmów Mosaic Adapter Plexo M45 Adapter z klapką przyciemnioną Montaż natynkowy Puszki natynkowe z nasadkami membranowymi Pojedyncza > Szkoły, przedszkola, szpitale, kliniki, laboratoria badawcze, restauracje, bary, zaplecza i kuchnie żywienia zbiorowego. > Produkty posiadają Atest Higieniczny PZH. > Gwarantowany stopień szczelności IP 55. > Montaż w uchwytach podtynkowych. Montaż podtynkowy Podwójna pozioma Podwójna pionowa Uchwyty do instalacji podtynkowej Pojedynczy Podwójny poziomy Podwójny pionowy > Montaż w puszkach natynkowych. 28 Nowe produkty oznaczone są czerwonym numerem referencyjnym

31 przypomnienie obowiązujących standardów n Panele przyłóżkowe: Badanie samogaśnięcia Badania dotyczące zgodności z przepisami bezpieczeństwa pożarowego zostały wykonane przez niezależną organizację i zakończone protokołem. Dotyczą one badań własności samogaśnięcia opraw oświetleniowych przy narażeniu na działanie rozżarzonego drutu. Parametry tego badania dla opraw oświetleniowych zostały ustalone zgodnie z kryteriami kwalifikacyjnymi dla wyrobów przeznaczonych do stosowania w budynkach użyteczności publicznej: temperatura rozżarzonego drutu 850 C, czas samogaśnięcia 30 sekund. Oznakowanie znakiem CE Oznakowanie znakiem CE jest obowiązkowym oznakowaniem opraw oświetleniowych. Oznakowanie to jest potwierdzeniem przez producenta zgodności produktów z wymaganiami obowiązujących norm. Dokumentem potwierdzającym tę zgodność jest deklaracja zgodności wystawiana przez producenta i nie musi być weryfikowana przez organizacje zewnętrzne. Deklaracja zgodności jest wystawiana w oparciu o wymagania dyrektyw i norm, które ustalają wymagania stawiane oprawom oświetleniowym z punktu widzenia bezpieczeństwa użytkowania i kompatybilności elektromagnetycznej. Wymagania w zakresie bezpieczeństwa elektrycznego określone są przez normę PN-EN :2011: Oprawy oświetleniowe Część 1: Wymagania ogólne i badania. Spełnienie wymagań tej normy zapewnia, że wszystkie podzespoły elektryczne użyte w procesie produkcji są zgodne z wymaganiami i spełniają wszystkie aspekty bezpieczeństwa użytkowania produktu finalnego. Zastosowania ma zwłasza norma PN-EN :2000 Oprawy oświetleniowe Wymagania szczegółowe Oprawy oświetleniowe do stosowania w strefach klinicznych szpitali i budynków opieki zdrowotnej. Wymagania dla opraw oświetleniowych w zakresie kompatybilności elektromagnetycznej zawarte są w kilku normach. Wymagania w tym zakresie mają na celu zapewnienie, aby oprawy oświetleniowe nie zakłócały pracy innych urządzeń elektrycznych i elektronicznych, takich jak telewizory, alarmy, a nawet rozruszniki serca. Ponadto oprawy oświetleniowe muszą być tak zbudowane, aby urządzenia elektryczne (na przykład podczas ich rozłączania) lub elektroniczne nie mogły zakłócać ich poprawnego funkcjonowania. PN-EN :2011 Światło i oświetlenie Oświetlenie miejsc pracy Część 1: Miejsca pracy we wnętrzach. PN-EN 61547:2009 Sprzęt do ogólnych celów oświetleniowych Wymagania dotyczące kompatybilności elektromagnetycznej. PN-EN 55015:2011 Poziomy dopuszczalne i metody pomiarów zaburzeń radioelektrycznych wytwarzanych przez elektryczne urządzenia oświetleniowe i urządzenia podobne. PN-EN :2007: Kompatybilność elektromagnetyczna (EMC) Część 3-2: Poziomy dopuszczalne Poziomy dopuszczalne emisji harmonicznych prądu (fazowy prąd zasilający odbiornika < 16 A). Prowadzenie instalacji z gazami medycznymi Wyciąg z normy FD S dotyczącej systemów dystrybucji gazów medycznych: tam, gdzie do paneli przyłóżkowych lub kolumn są doprowadzone na stałe gazy medyczne (patrz PN-EN ISO 11197:2009 Jednostki zaopatrzenia medycznego ) zaleca się, aby do przesyłu dystrybucji gazów medycznych łącznie z gniazdami i wtykami były używane systemy tego samego producenta. n Systemy przyzywowe Systemy przyzywowe stosowane w szpitalach, domach opieki i podobnych placówkach powinny spełniać wymagania następujących norm VDE: DIN VDE Wymagania dotyczące wyposażenia, jego instalacji i eksploatacji, DIN VDE Warunki środowiskowe i kompatybilność elektromagnetyczna. Oświetlenie sygnalizacyjne w szpitalach powinno być zgodne z podstawową normą PN-EN :2003: Zasady podstawowe bezpieczeństwa przy współdziałaniu człowieka z maszyną, oznaczanie i identyfikacja, Zasady kodowania wskaźników i elementów manipulacyjnych. System przyzywowy Program Mosaic Komfort dla pacjentów i personelu pielęgniarskiego, wydajność dla właścicieli placówek szpitalnych. > Nowe ergonomiczne lampy przyłóżkowe. > Możliwość monitoringu aktywności pacjentów. > Możliwość rejestracji zdarzeń. > Sterowanie oświetleniem zapewniające samodzielność pacjentów. > Sterowanie oświetleniem w konfiguracji do pracy samodzielnej, jak również w systemie SCS. > Przejrzyste oświetlenie sygnalizacyjne i dostęp do informacji w każdej chwili. 29
