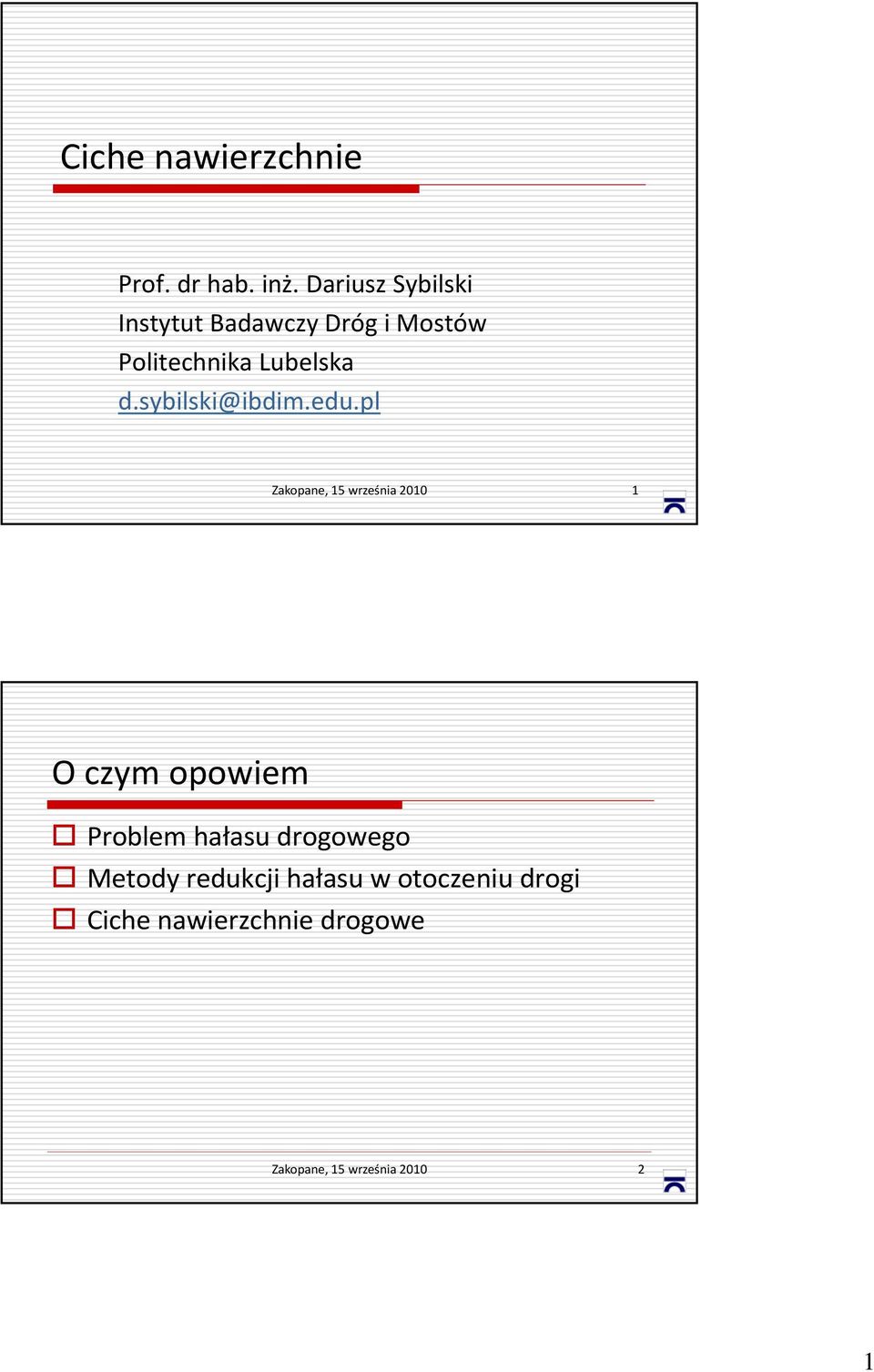

1 Ciche nawierzchnie Prof. dr hab. inż. Dariusz Sybilski Instytut Badawczy Dróg i Mostów Politechnika Lubelska Zakopane, 15 września O czym opowiem Problem hałasu drogowego Metody redukcji hałasu w otoczeniu drogi Ciche nawierzchnie drogowe Zakopane, 15 września

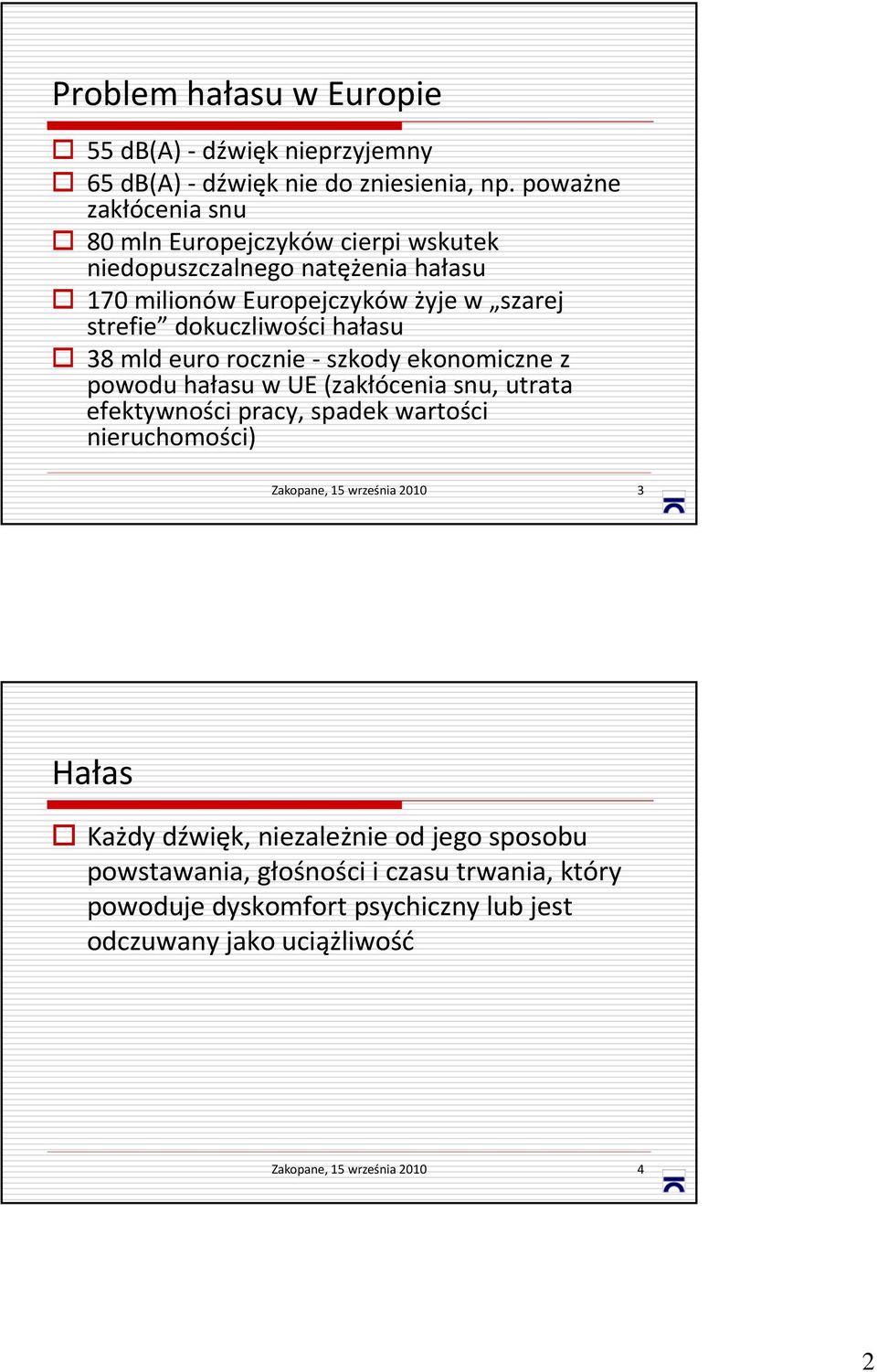

2 Problem hałasu w Europie 55 db(a) dźwięk nieprzyjemny 65 db(a) dźwięk nie do zniesienia, i i np. poważne ż zakłócenia snu 80 mln Europejczyków cierpi wskutek niedopuszczalnego natężenia hałasu 170 milionów Europejczyków żyje w szarej strefie dokuczliwości hałasu 38 mld euro rocznie szkody ekonomiczne z powodu hałasu wue (zakłócenia snu, utrata efektywności pracy, spadek wartości nieruchomości) Zakopane, 15 września Hałas Każdy dźwięk, niezależnie od jego sposobu powstawania, głośności i czasu trwania, który powoduje dyskomfort psychiczny lub jest odczuwany jako uciążliwość Zakopane, 15 września

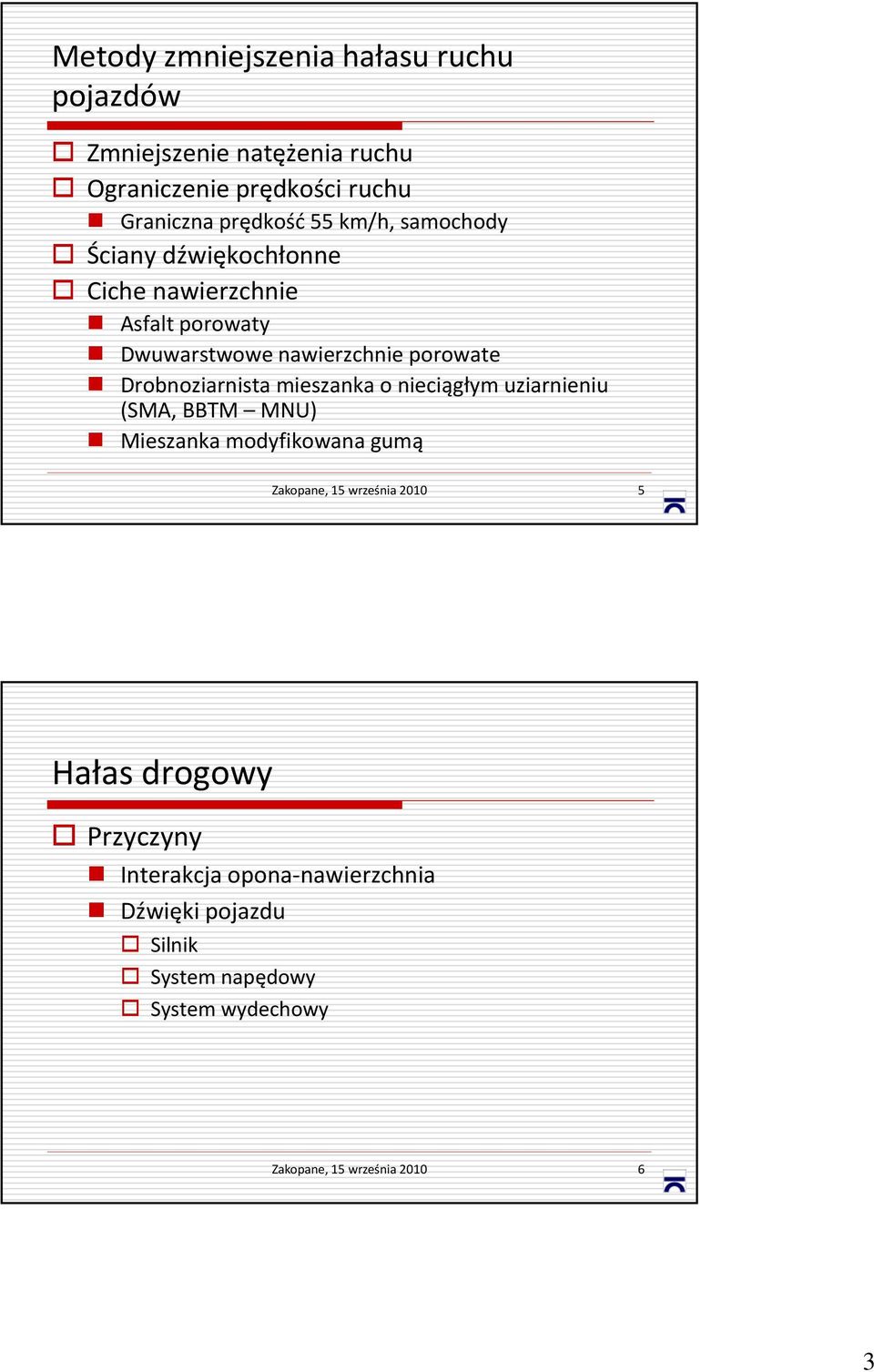

3 Metody zmniejszenia hałasu ruchu pojazdów Zmniejszenie natężenia ruchu Ograniczenie prędkości ruchu Graniczna prędkość 55 km/h, samochody Ściany dźwiękochłonne Ciche nawierzchnie Asfalt porowaty Dwuwarstwowe nawierzchnie i porowate Drobnoziarnista mieszanka o nieciągłym uziarnieniu (SMA, BBTM MNU) Mieszanka modyfikowana gumą Zakopane, 15 września Hałas drogowy Przyczyny Interakcja opona nawierzchnia Dźwięki pojazdu Silnik System napędowy System wydechowy Zakopane, 15 września

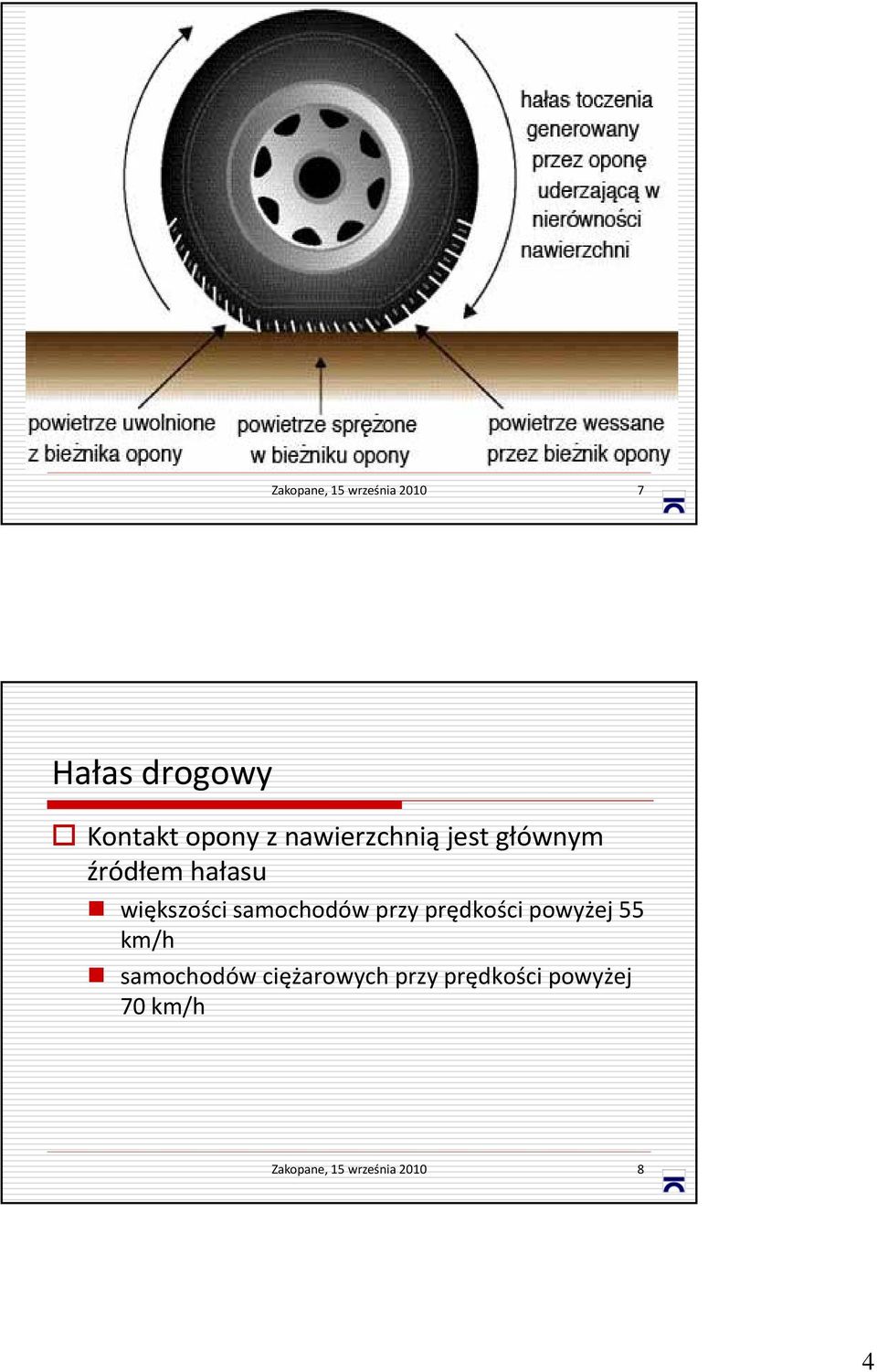

4 Zakopane, 15 września Hałas drogowy Kontakt opony z nawierzchnią jest głównym źródłem hałasu większości samochodów przy prędkości powyżej 55 km/h samochodów ciężarowych przy prędkości powyżej 70 km/h Zakopane, 15 września

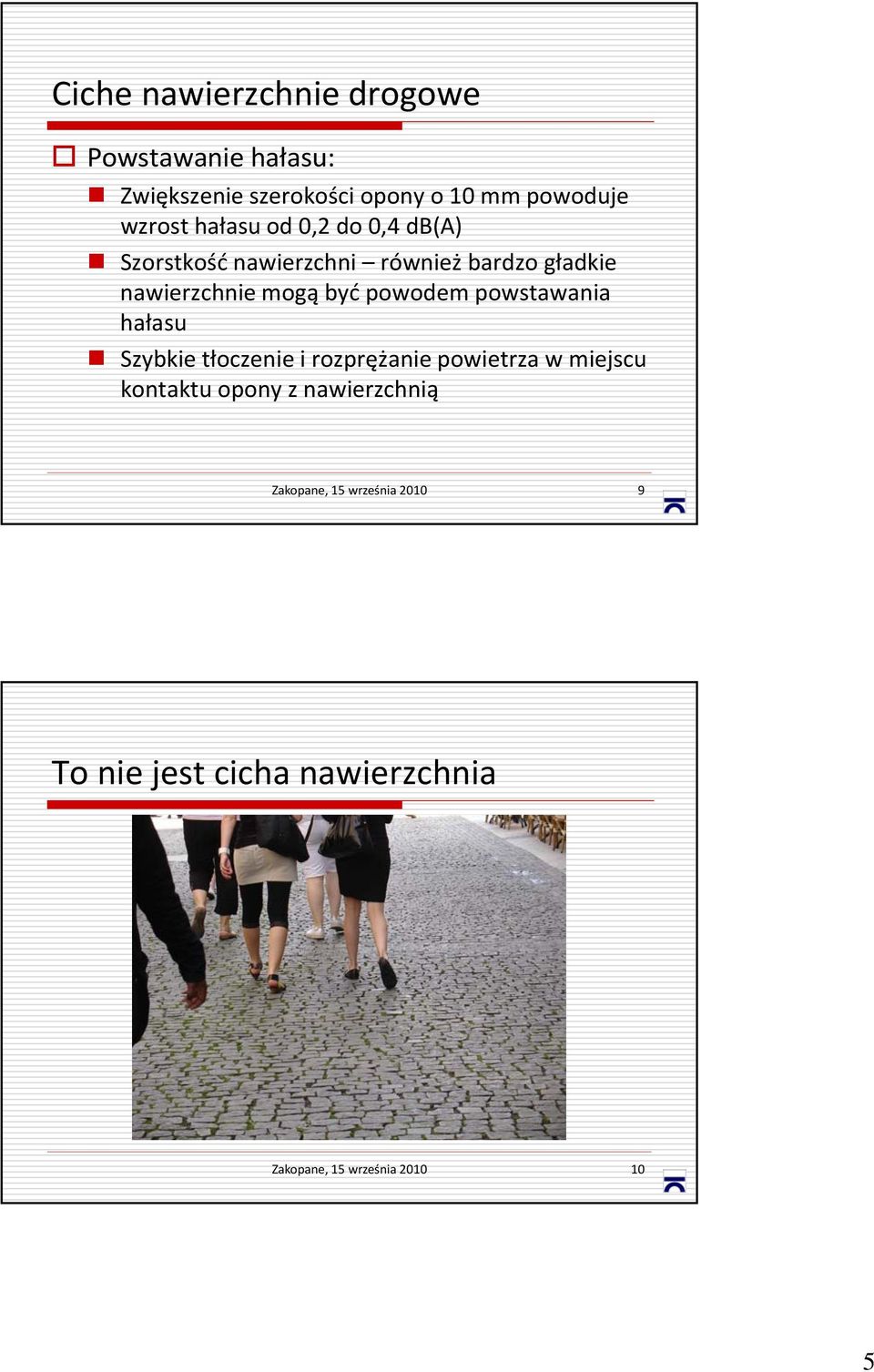

5 Ciche nawierzchnie drogowe Powstawanie hałasu: Zwiększenie szerokości opony o 10 mm powoduje wzrost hałasu od 0,2 do 0,4 db(a) Szorstkość nawierzchni również bardzo gładkie nawierzchnie mogą być powodem powstawania hałasu Szybkie tłoczenie ł i rozprężanie ż powietrza w miejscu ij kontaktu opony z nawierzchnią Zakopane, 15 września To nie jest cicha nawierzchnia Zakopane, 15 września

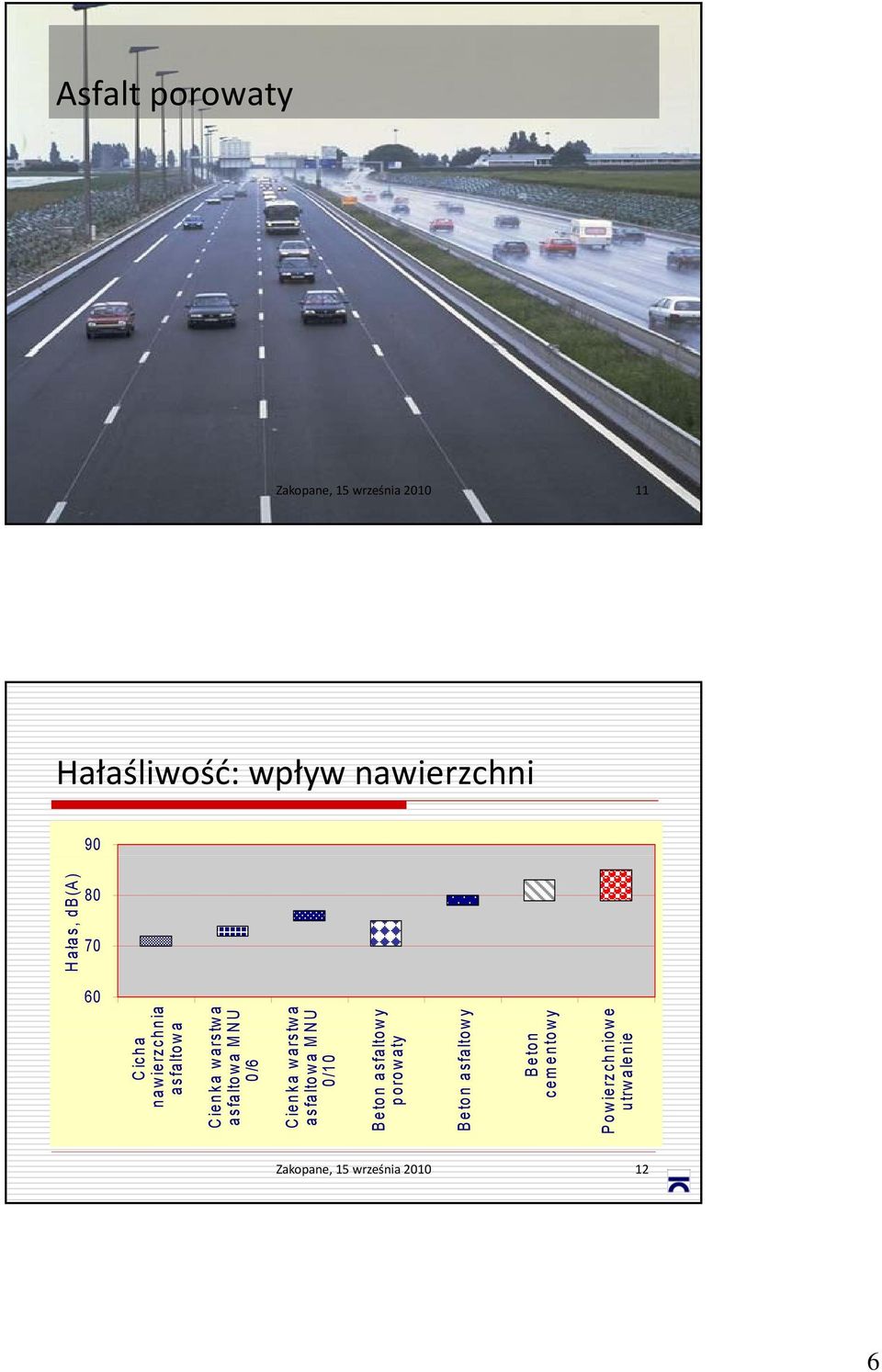

6 Asfalt porowaty Zakopane, 15 września Hałaśliwość: wpływ nawierzchni Cicha nawierzch asfaltowa Cienka warst asfaltowa MN 0/6 nia a twa N U twa N U wy wy wy we Hałas, db(a) Cienka warst asfaltowa MN 0/10 Beton asfalto porowaty Beton asfalto Beton cemento Powierzchnio utrwalenie Zakopane, 15 września

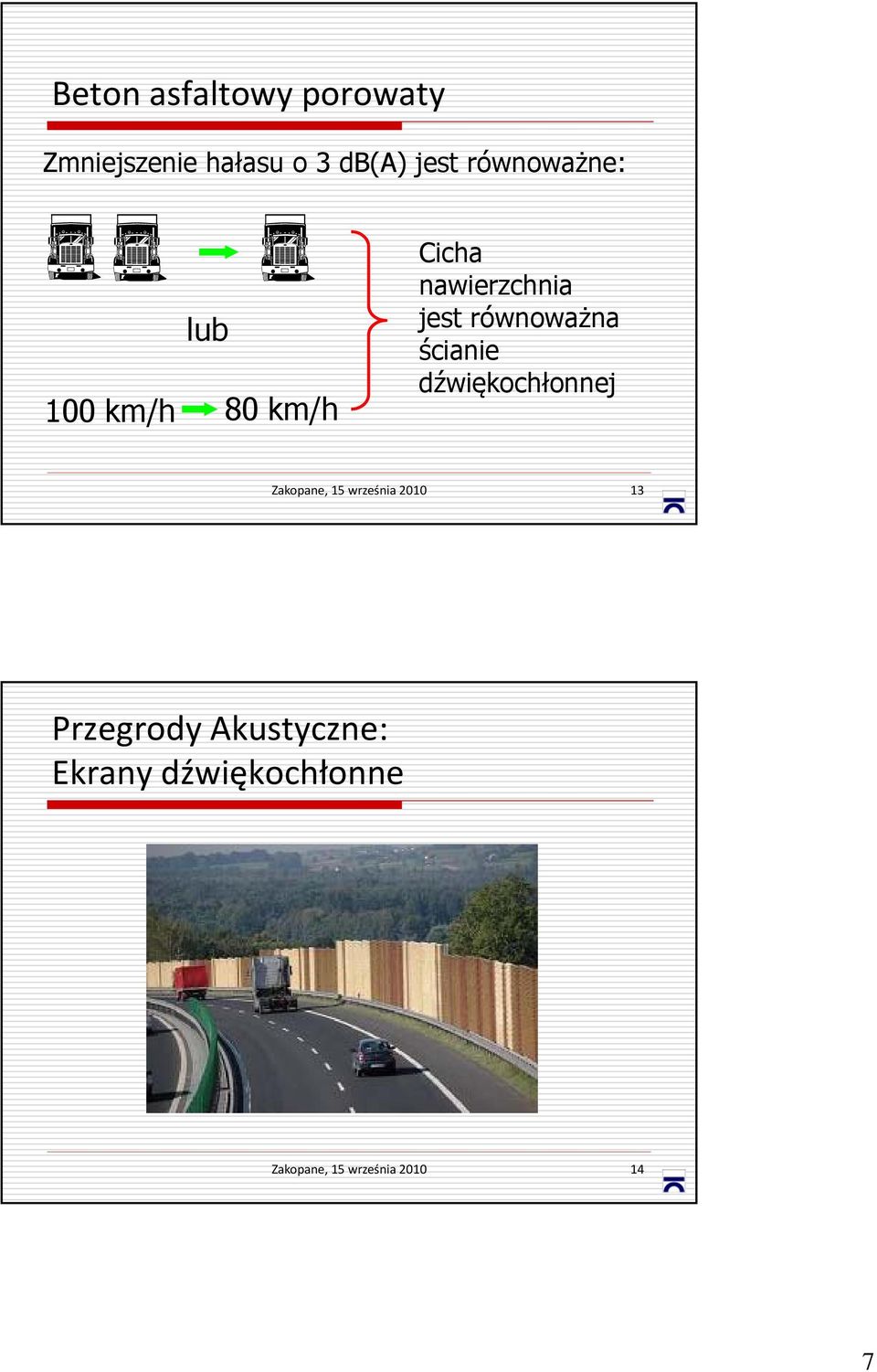

7 Beton asfaltowy porowaty Zmniejszenie hałasu o 3 db(a) jest równoważne: lub 100 km/h 80 km/h Cicha nawierzchnia jest równoważna ścianie dźwiękochłonnej Zakopane, 15 września Przegrody Akustyczne: Ekrany dźwiękochłonne Zakopane, 15 września

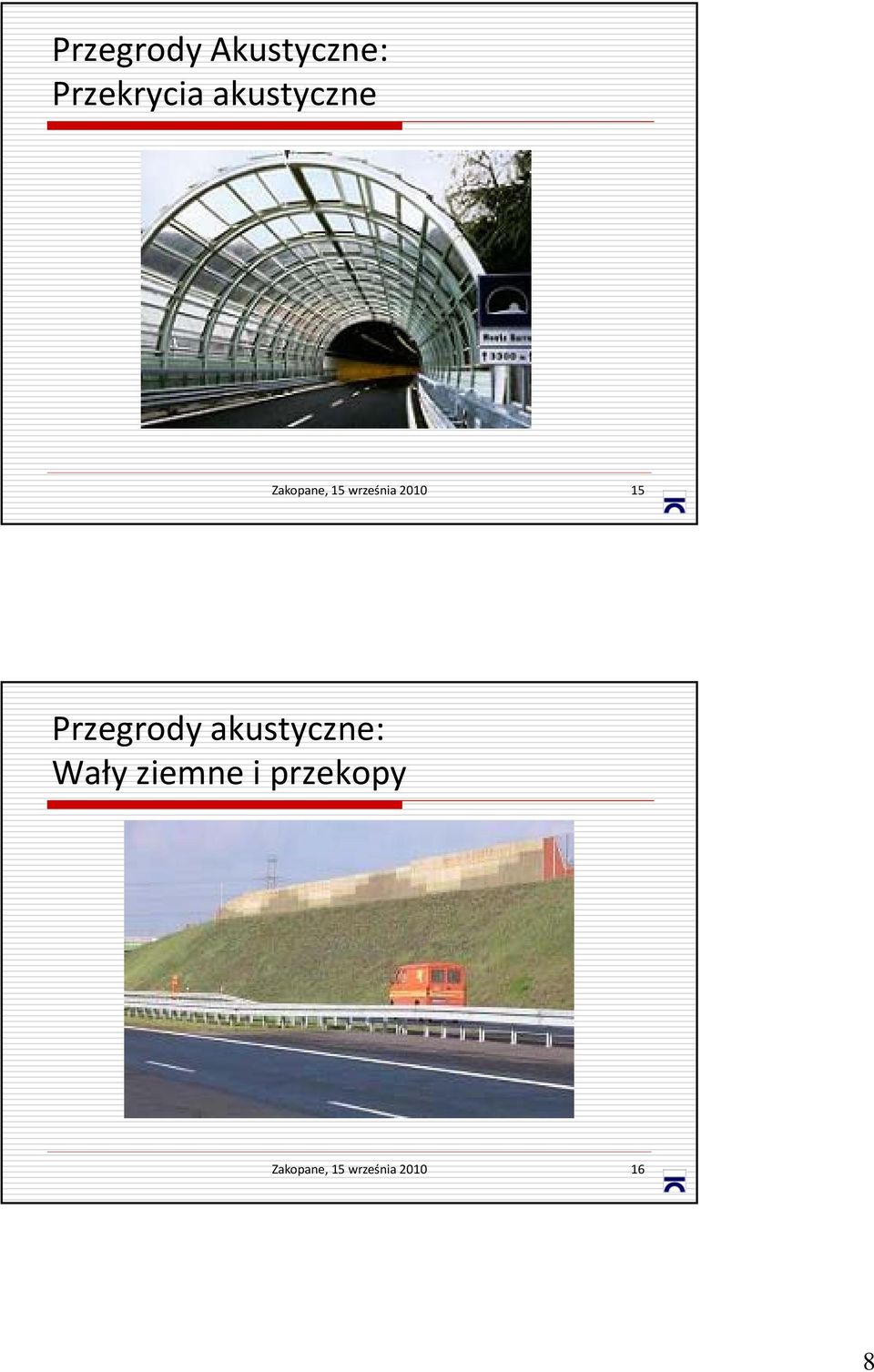

8 Przegrody Akustyczne: Przekrycia akustyczne Zakopane, 15 września Przegrody akustyczne: Wały ziemne i przekopy Zakopane, 15 września

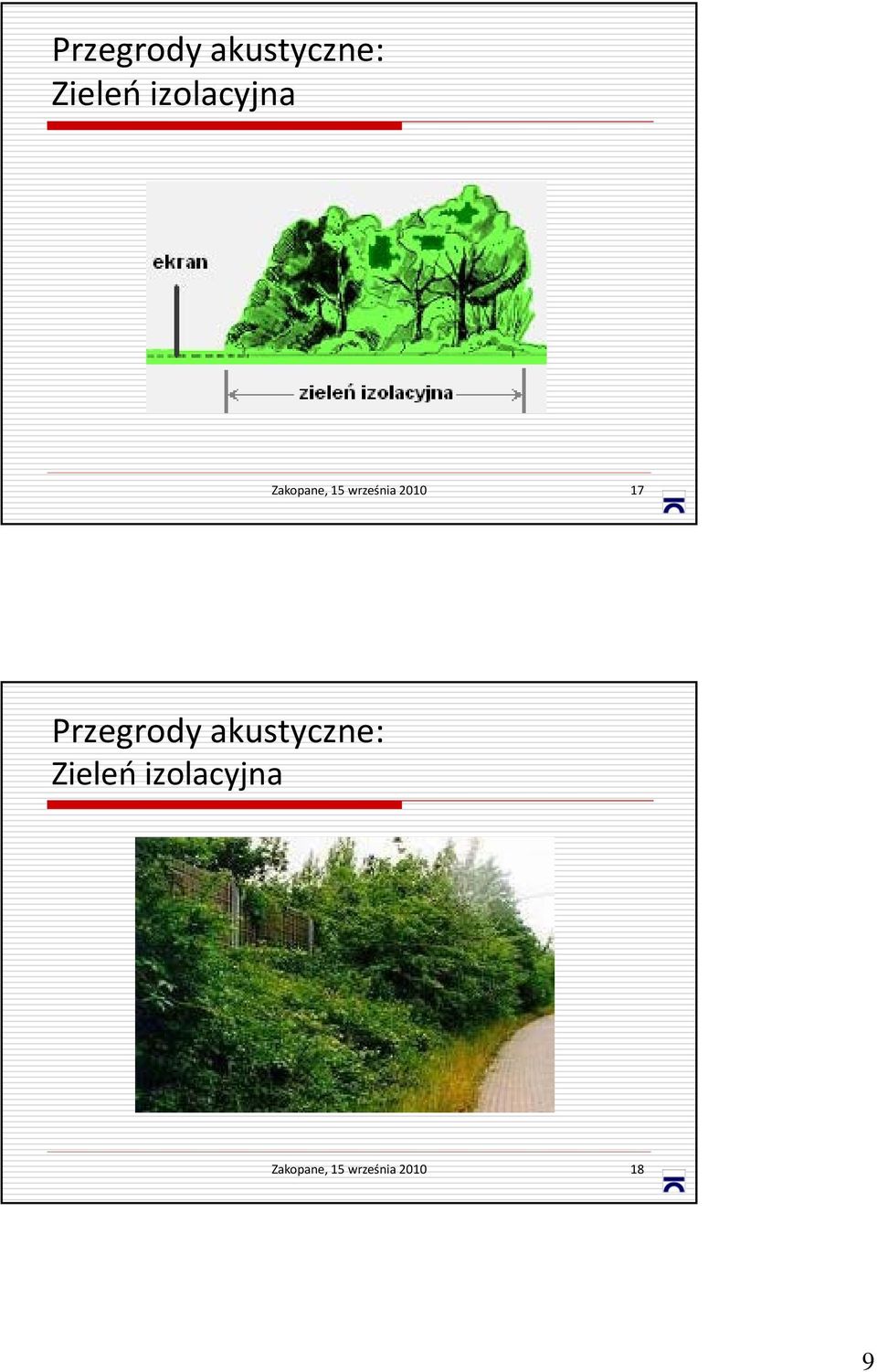

9 Przegrody akustyczne: Zieleń izolacyjna Zakopane, 15 września Przegrody akustyczne: Zieleń izolacyjna Zakopane, 15 września

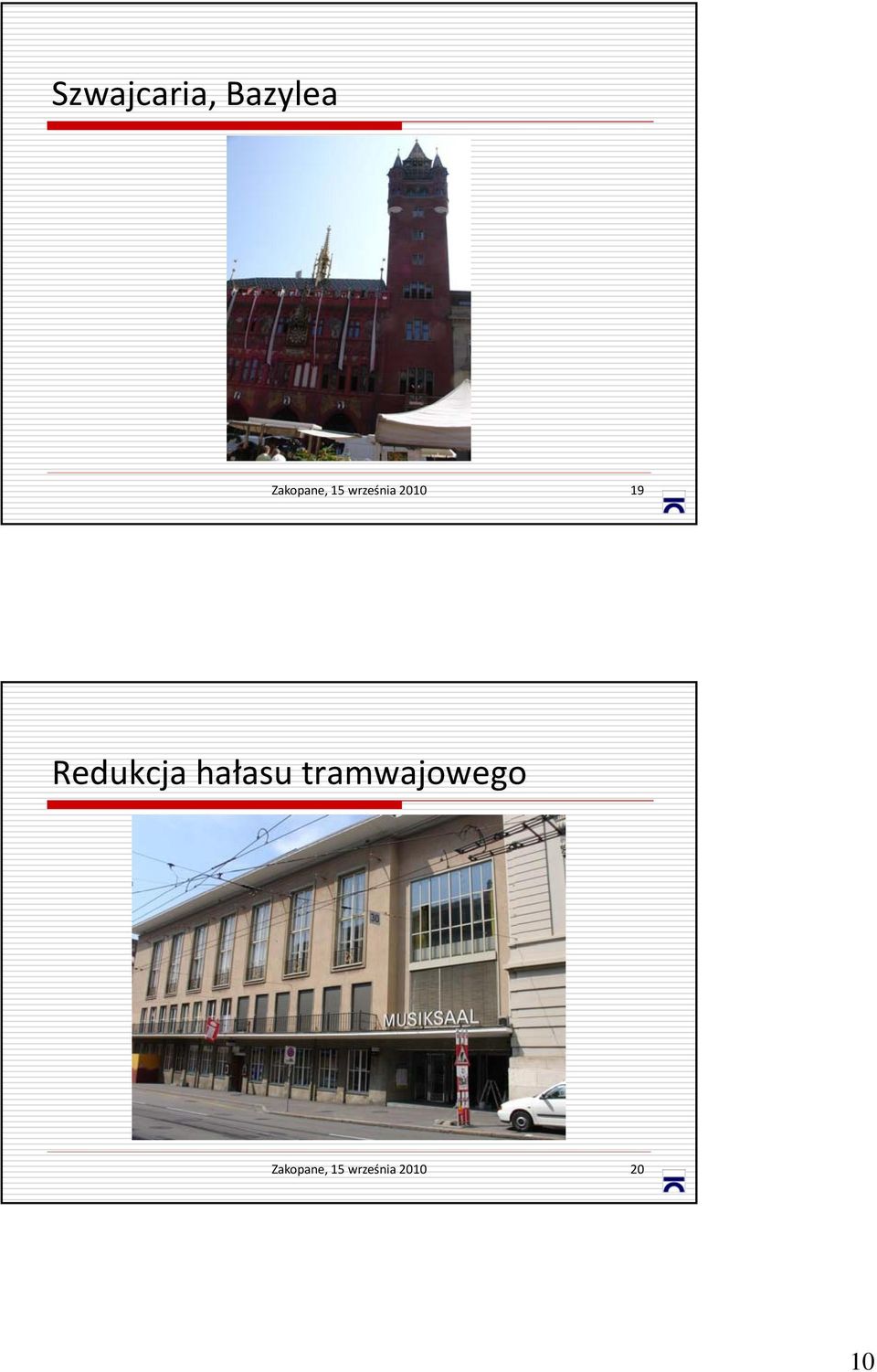

10 Szwajcaria, Bazylea Zakopane, 15 września Redukcja hałasu tramwajowego Zakopane, 15 września

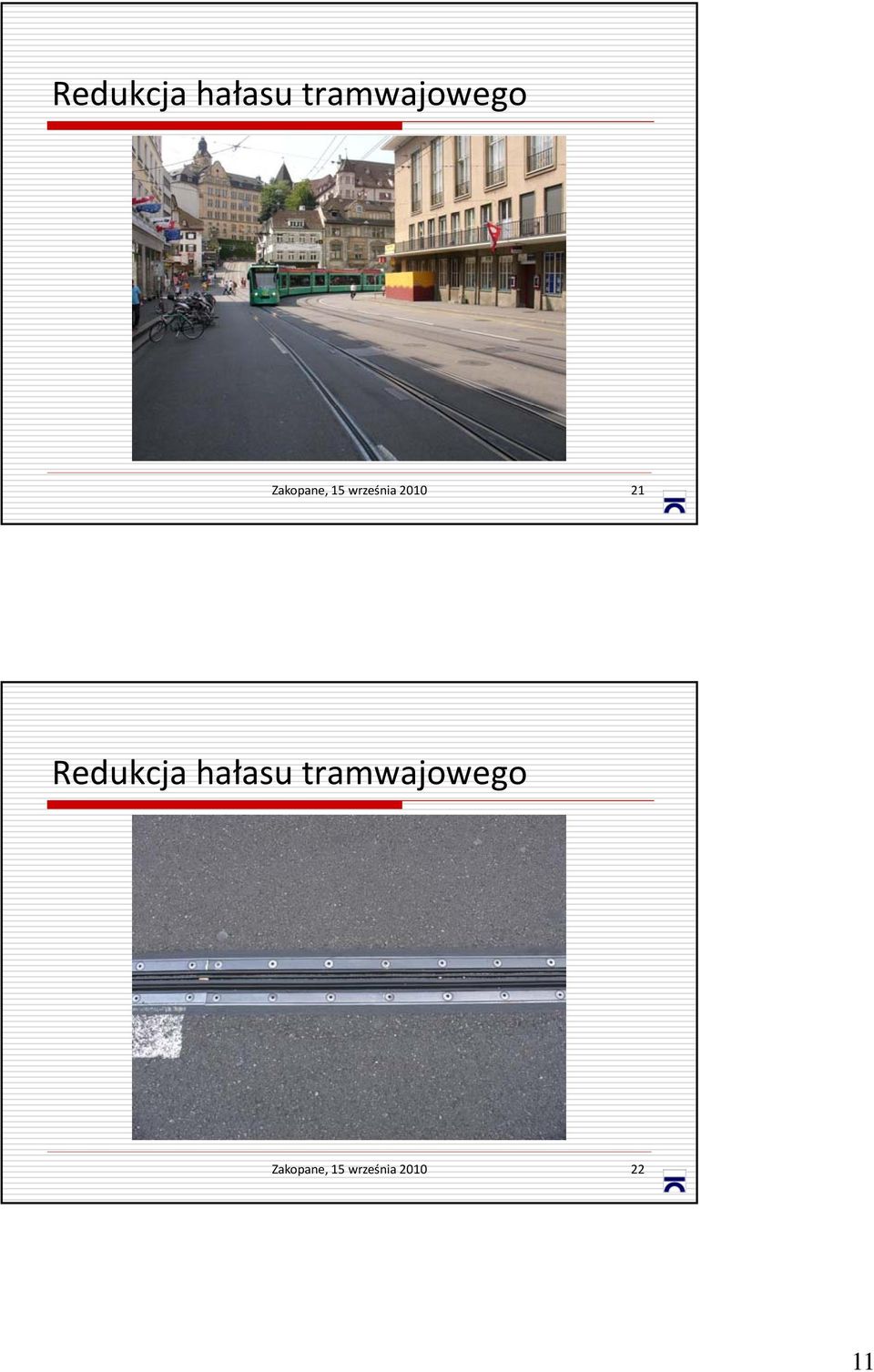

11 Redukcja hałasu tramwajowego Zakopane, 15 września Redukcja hałasu tramwajowego Zakopane, 15 września

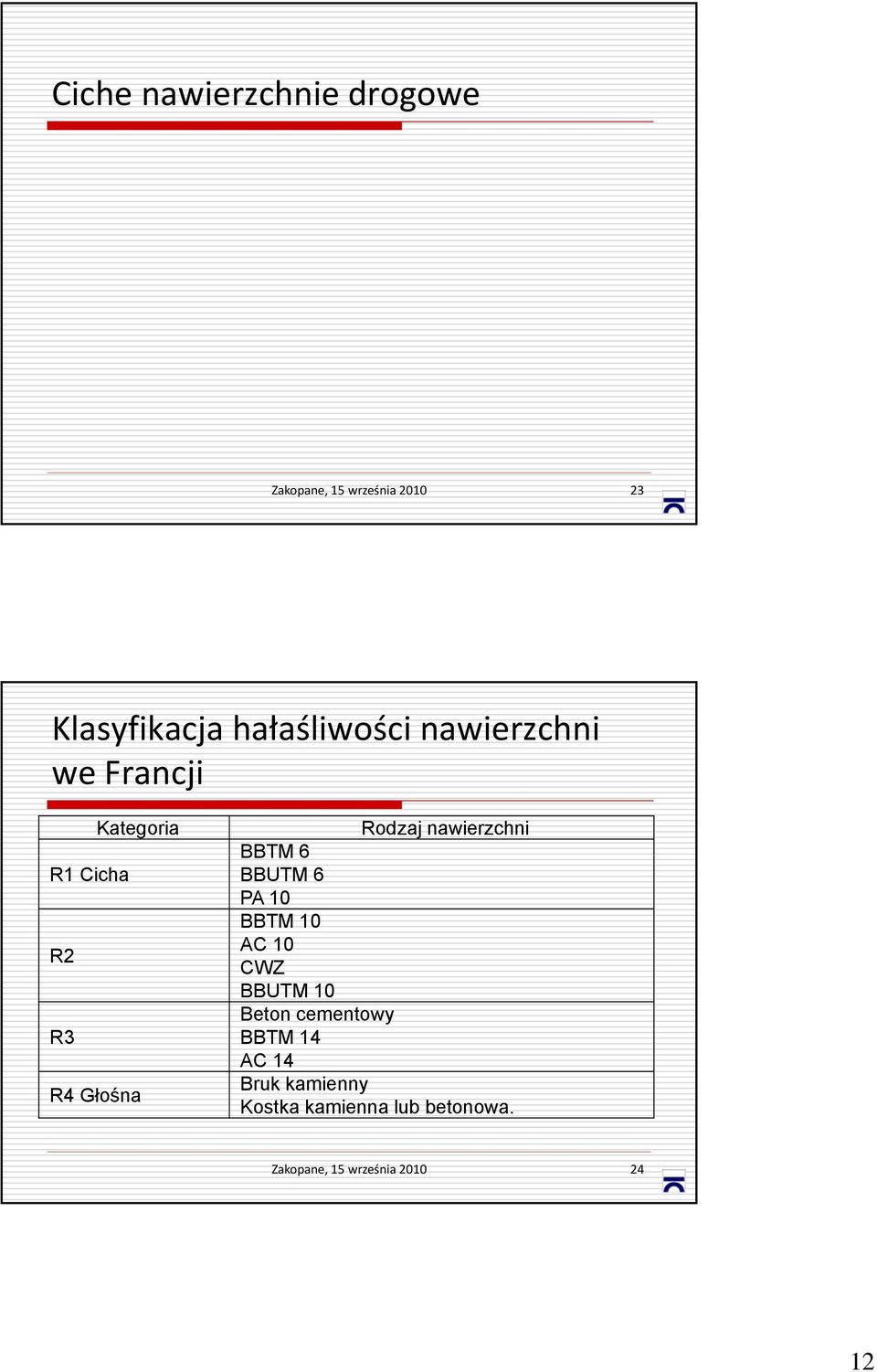

12 Ciche nawierzchnie drogowe Zakopane, 15 września Klasyfikacja hałaśliwości nawierzchni we Francji Kategoria Rodzaj nawierzchni BBTM 6 R1 Cicha BBUTM 6 PA 10 BBTM 10 AC 10 R2 CWZ BBUTM 10 Beton cementowy R3 BBTM 14 AC 14 Bruk kamienny R4 Głośna Kostka kamienna lub betonowa. Zakopane, 15 września

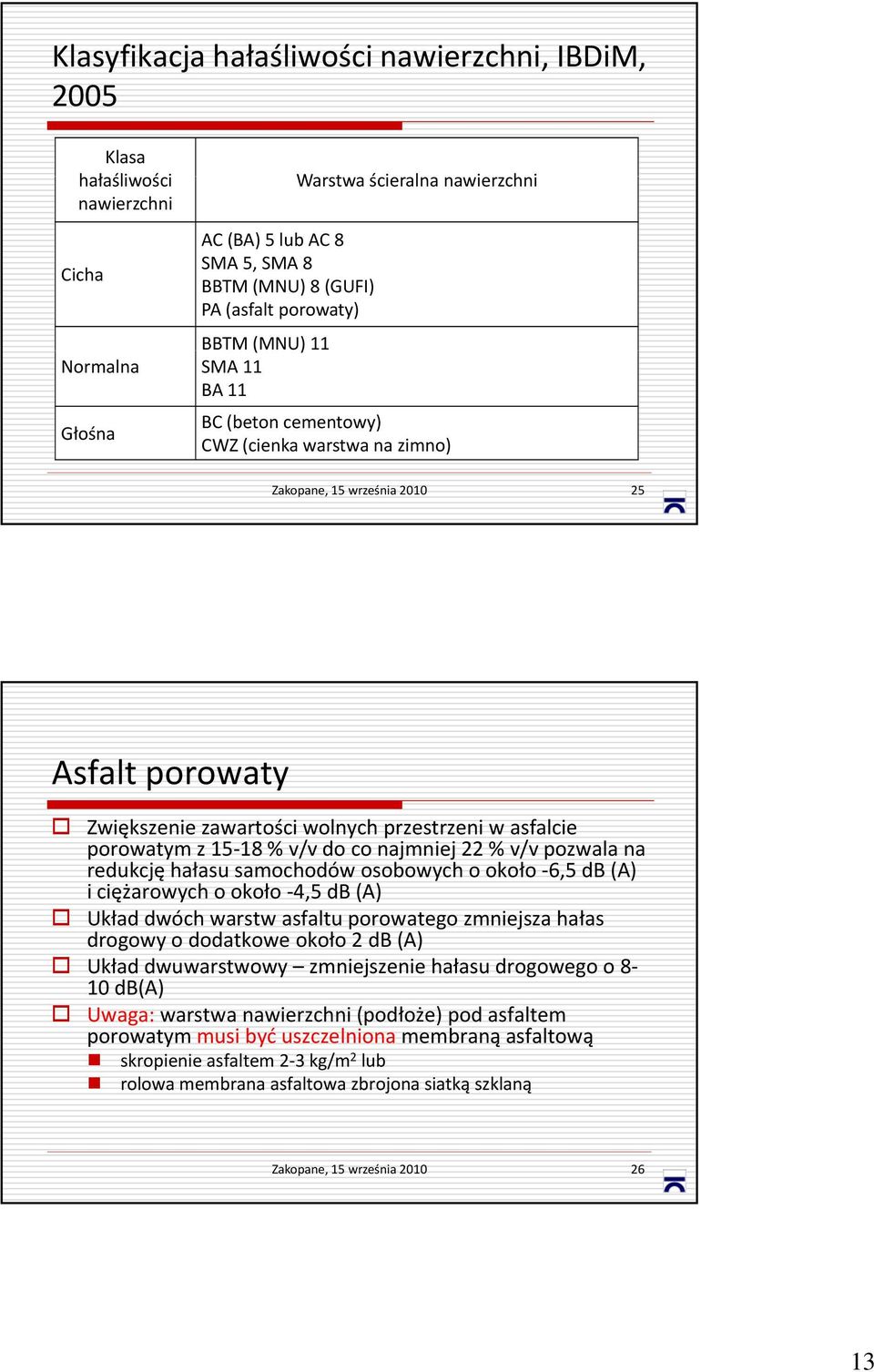

13 Klasyfikacja hałaśliwości nawierzchni, IBDiM, 2005 Klasa hałaśliwościł ś i Warstwa ścieralna i l nawierzchni i nawierzchni Cicha Normalna Głośna AC (BA) 5lub AC 8 SMA 5, SMA 8 BBTM (MNU) 8 (GUFI) PA (asfalt porowaty) BBTM (MNU) 11 SMA 11 BA 11 BC (beton cementowy) CWZ (cienka warstwa na zimno) Zakopane, 15 września Asfalt porowaty Zwiększenie zawartości wolnych przestrzeni w asfalcie porowatym z % v/v do co najmniej 22 % v/v pozwala na redukcję hałasu samochodów osobowych o około 6,5 db (A) i ciężarowych o około 4,5 db (A) Układ dwóch warstw asfaltu porowatego zmniejsza hałas drogowy o dodatkowe około 2dB(A) Układ dwuwarstwowy zmniejszenie hałasu drogowego o 8 10 db(a) Uwaga: warstwa nawierzchni (podłoże) pod asfaltem porowatym musi być ć uszczelniona membraną asfaltową flt skropienie asfaltem 2 3 kg/m 2 lub rolowa membrana asfaltowa zbrojona siatką szklaną Zakopane, 15 września

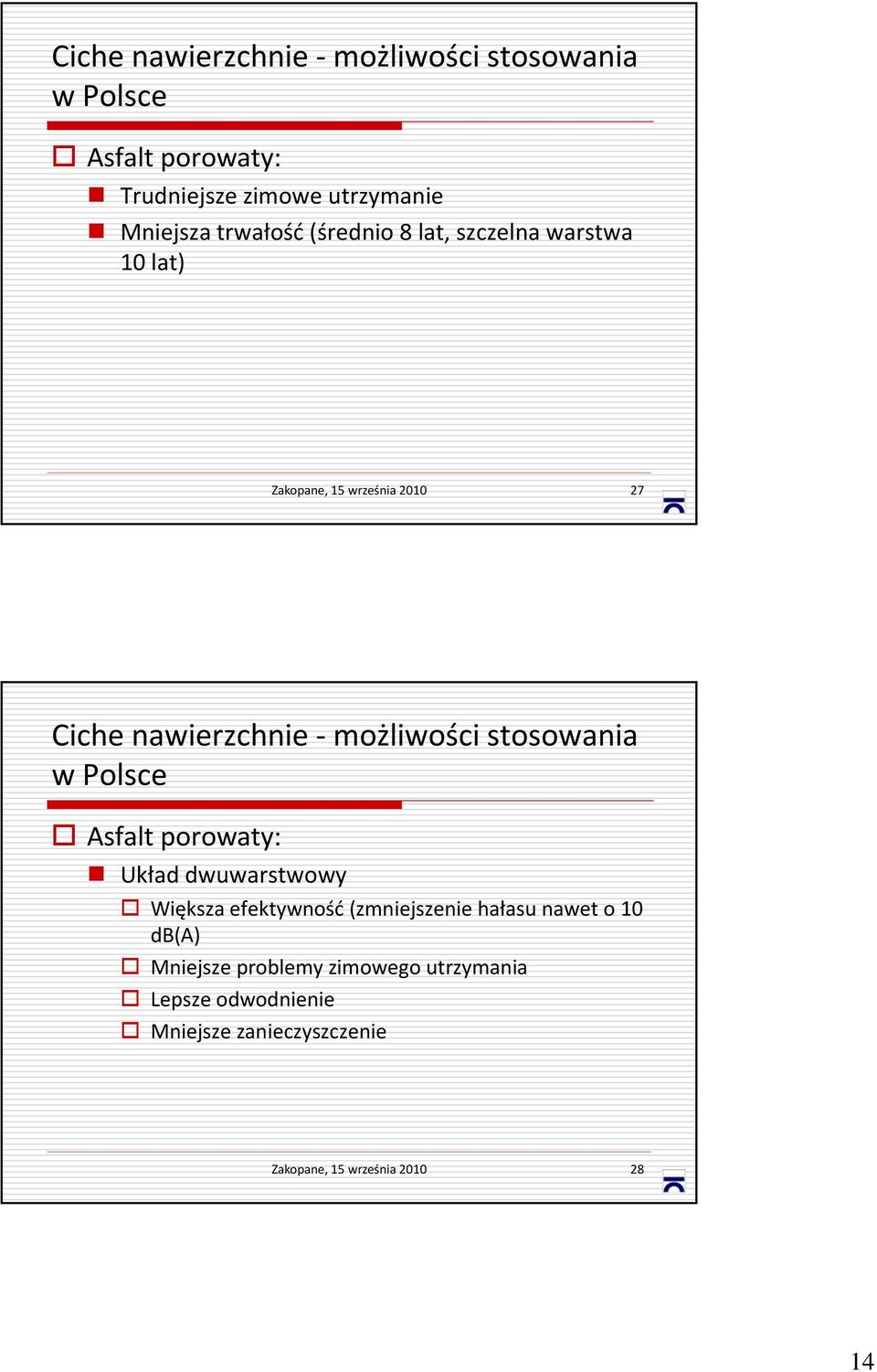

14 Ciche nawierzchnie możliwości stosowania w Polsce Asfalt porowaty: Trudniejsze zimowe utrzymanie Mniejsza trwałość (średnio 8 lat, szczelna warstwa 10 lat) Zakopane, 15 września Ciche nawierzchnie możliwości stosowania w Polsce Asfalt porowaty: Układ dwuwarstwowy Większa efektywność (zmniejszenie hałasu nawet o 10 db(a) Mniejsze problemy zimowego utrzymania Lepsze odwodnienie Mniejsze zanieczyszczenie Zakopane, 15 września

15 Ciche nawierzchnie możliwości stosowania w Polsce Szczelne mieszanki o nieciągłym uziarnieniu, np. SMA 5, SMA 8, BBTM 8 Mieszanki z dodatkiem gumy Granulat gumowy (GUFI) Nowa technologia tecroad: granulat gumowoasfaltowy Zakopane, 15 września Asfalt porowaty Zakopane, 15 września

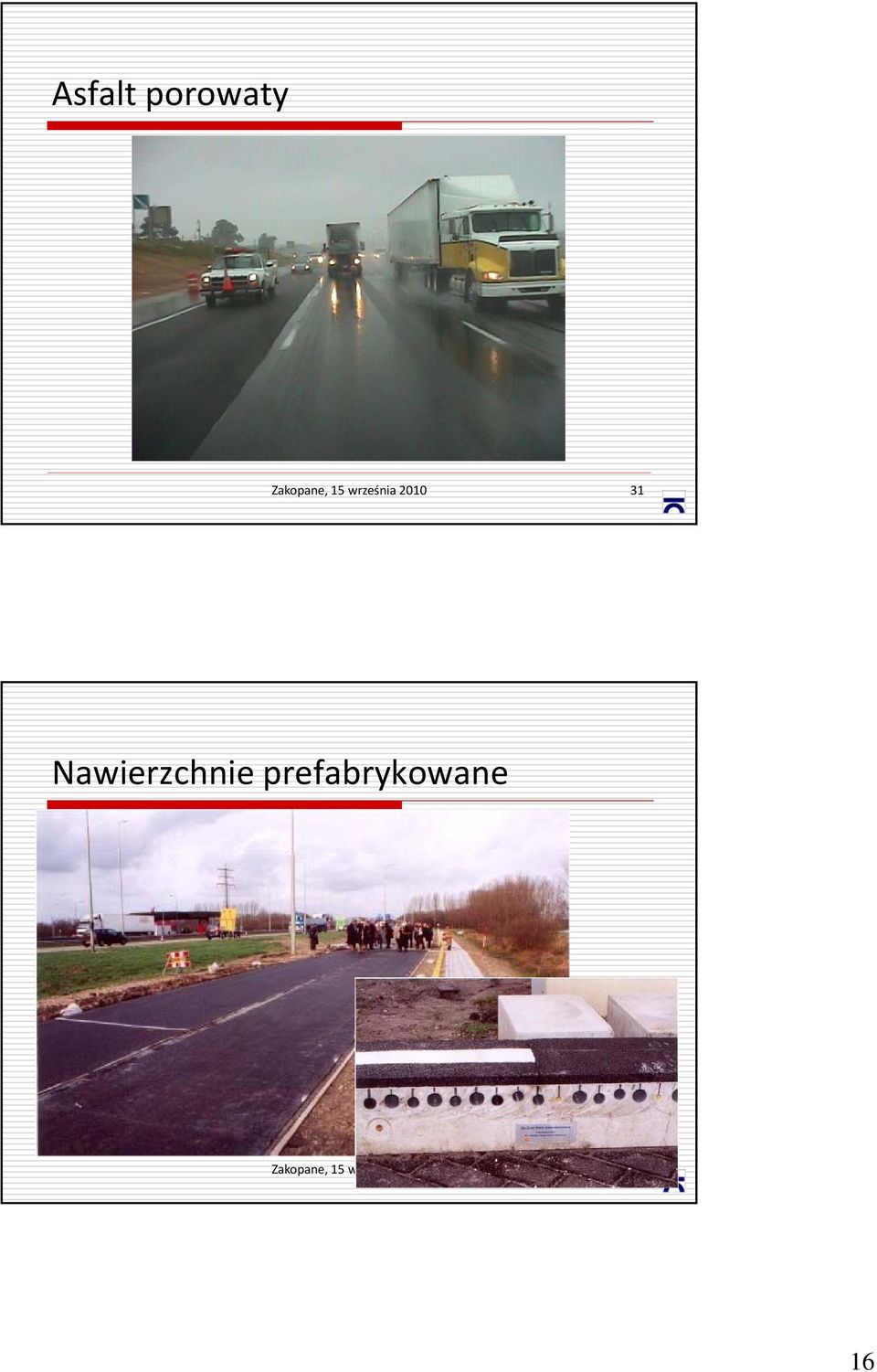

16 Asfalt porowaty Zakopane, 15 września Nawierzchnie prefabrykowane Zakopane, 15 września

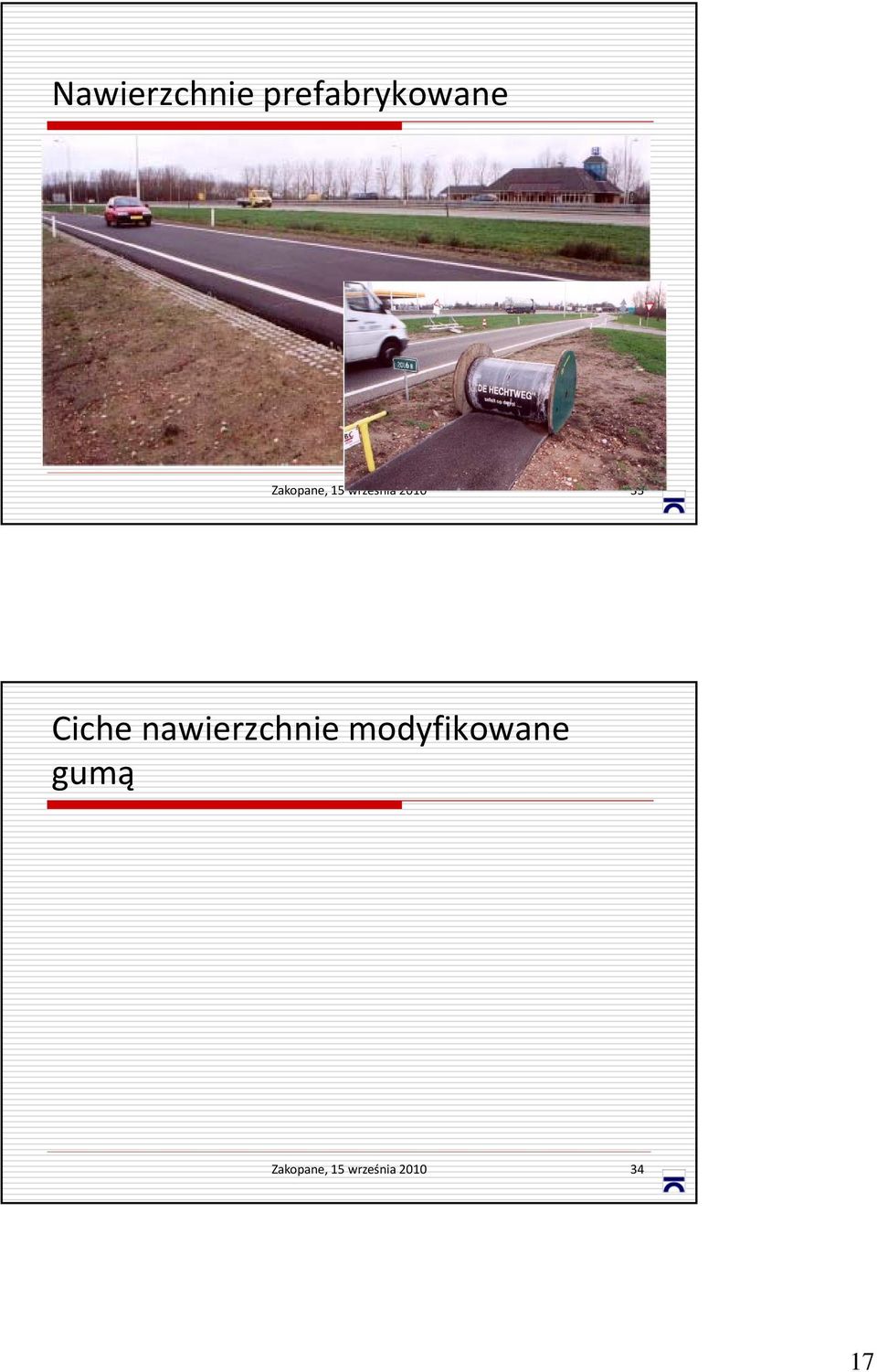

17 Nawierzchnie prefabrykowane Zakopane, 15 września Ciche nawierzchnie modyfikowane gumą Zakopane, 15 września

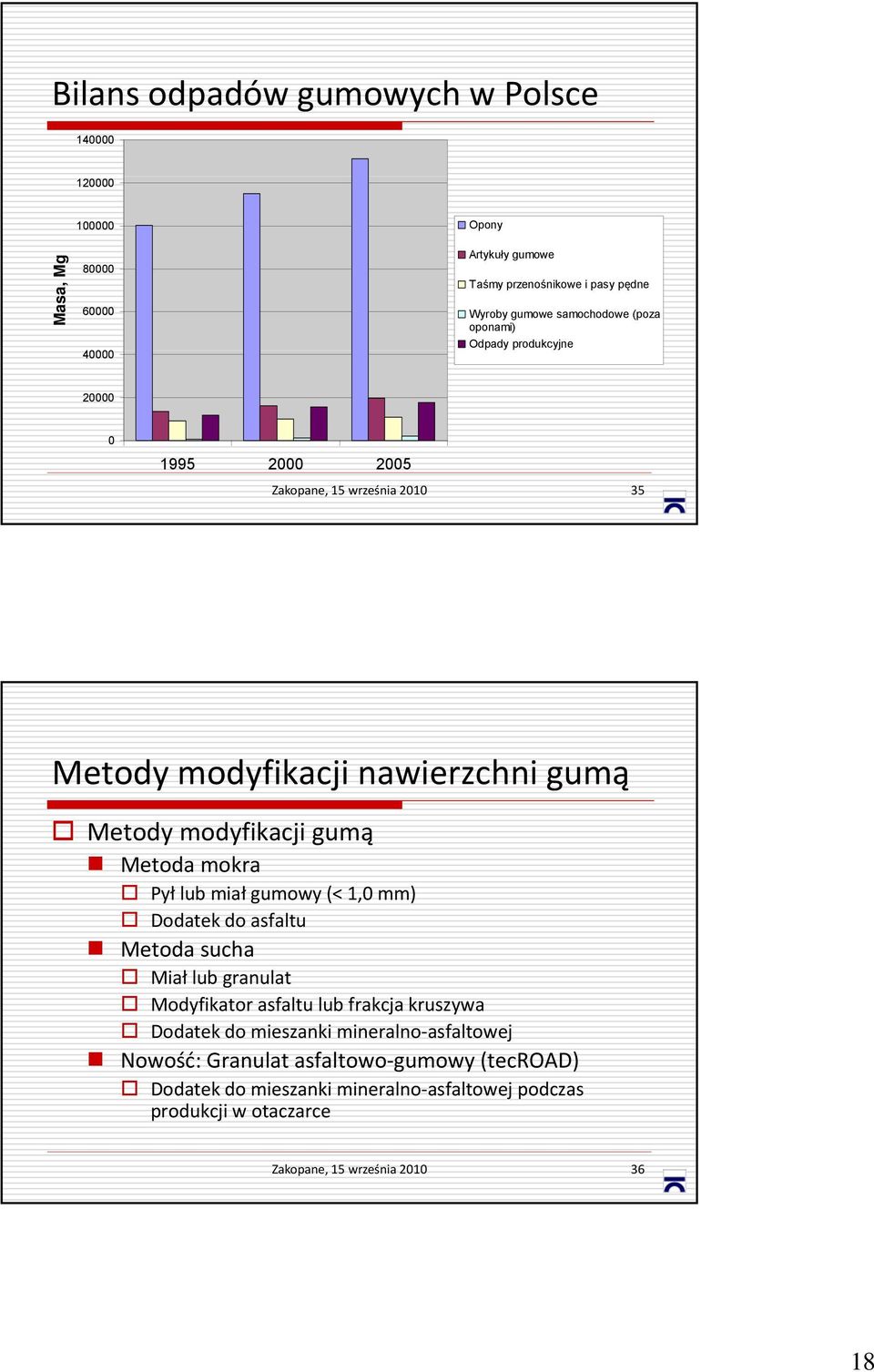

18 Bilans odpadów gumowych w Polsce Masa, Mg Opony Artykuły gumowe Taśmy przenośnikowe i pasy pędne Wyroby gumowe samochodowe (poza oponami) Odpady produkcyjne Zakopane, 15 września Metody modyfikacji nawierzchni gumą Metody modyfikacji gumą Metoda mokra Pył lub miał gumowy (< 1,0 mm) Dodatek do asfaltu Metoda sucha Miał lub granulat Modyfikator asfaltu lub frakcja kruszywa Dodatek do mieszanki mineralno asfaltowej asfaltowej Nowość: Granulat asfaltowo gumowy (tecroad) Dodatek do mieszanki mineralno asfaltowej podczas produkcji w otaczarce Zakopane, 15 września

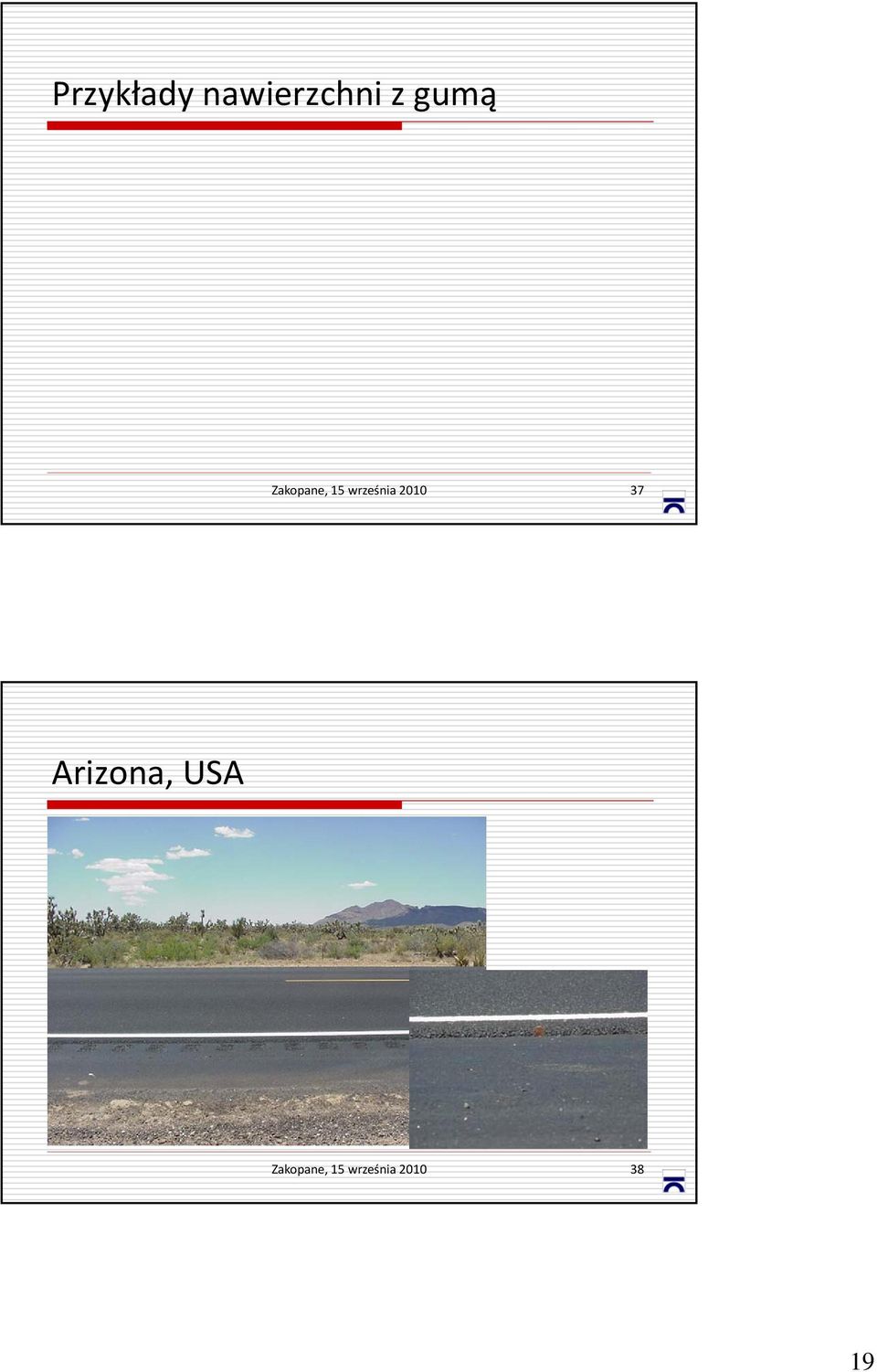

19 Przykłady nawierzchni z gumą Zakopane, 15 września Arizona, USA Zakopane, 15 września

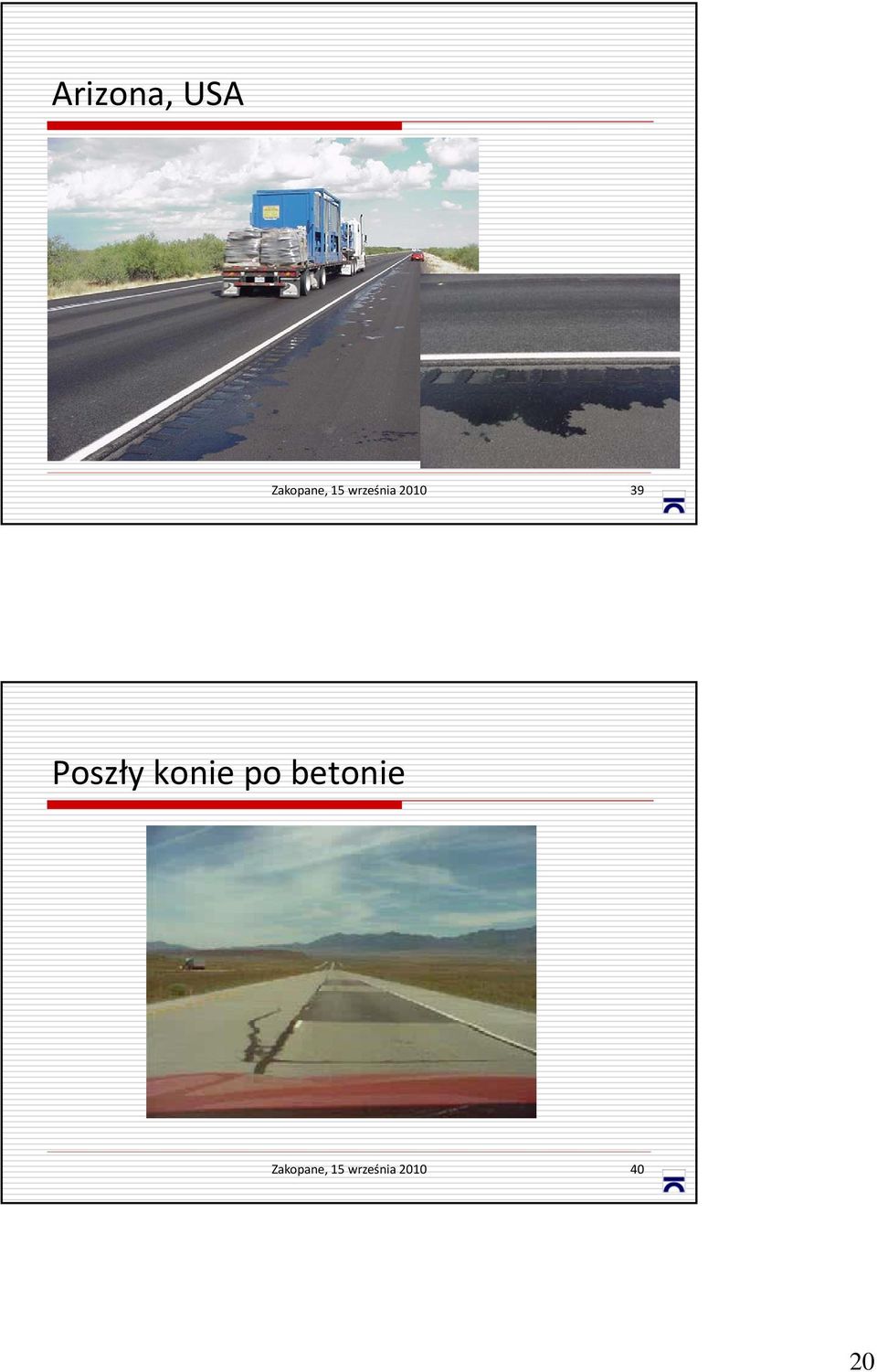

20 Arizona, USA Zakopane, 15 września Poszły konie po betonie Zakopane, 15 września

21 Ale wolały asfalt Zakopane, 15 września Nevada, USA Zakopane, 15 września

22 Szybkie remonty ulic w Warszawie: Frezowanie i Wzmocnienie Zakopane, 15 września Typowa konstrukcja nowej nawierzchni 3 cm SMA 8 9 cm AC WMS 20 Siatka przeciwspękaniowa szklana powlekana asfaltem? cm istniejąca podbudowa z? Podłoże gruntowe Zakopane, 15 września

23 Lokalizacja siatki w nawierzchni Nawierzchnia podatna Modernizowana Nowa warstwa ścieralna mma Nowa warstwa wiążąca mma Stara warstwa podbudowy mma Stara warstwa podbudowy mineralnej Siatka Cele: Wzmocnienie Zwiększenie trwałości zmęczeniowej kompozytu mieszanki mma + siatki Zmniejszenie naprężeń i odkształceń w podbudowie Zwiększenie nośności Zakopane, 15 września Lokalizacja siatki w nawierzchni Nawierzchnia podatna (lub półsztywna) Modernizowana Nowa warstwa ścieralna mma Nowa warstwa wiążąca mma Siatka szklanowęglowa Cele: Siatka szklana Stara warstwa podbudowy mma lub związana hydraulicznie Stara warstwa podbudowy mineralnej Zwiększenie odporności na koleinowanie Wzmocnienie Zwiększenie trwałości zmęczeniowej kompozytu mieszanki mma + siatki Zmniejszenie naprężeń i odkształceń w podbudowie Zwiększenie nośności Zakopane, 15 września

24 Lokalizacja siatki w nawierzchni Nawierzchnia podatna (lub półsztywna) Modernizowana Siatka szklanowęglowa Nowa warstwa ścieralna mma Stara nawierzchnia z kostki kamiennej Stara warstwa podbudowy związana hydraulicznie Stara warstwa podbudowy mineralnej Cele: Zwiększenie odporności na koleinowanie Wzmocnienie Zwiększenie trwałości zmęczeniowej kompozytu mieszanki mma + siatki Zmniejszenie naprężeń i odkształceń w podbudowie Zwiększenie nośności Zakopane, 15 września Skuteczność siatki Bardzo dobre połączenie międzywarstwowe (w przeciwieństwie do włókniny) Sztywność siatki Ujawnienie działania siatki na spękanym, osłabionym podłożu Zakopane, 15 września

25 Efekty frezowania i wzmocnienia Wzmocnienie nawierzchni AC WMS Wysoki moduł sztywności Duża trwałość zmęczeniowa Siatka Wzmocnienie nawierzchni Zapobieganie spękaniom odbitym Zapobieganie deformacjom trwałym SMA 8 Lepsza tekstura niż BA Dobre właściwości przeciwpoślizgowe Mniejsza hałaśliwość ruchu PmB większa wodo i mrozoodporność Zakopane, 15 września Frezowanie i wzmocnienie: Doświadczenia warszawskie Harmonogram robót Rozpoczęcie robót: piątek Oddanie nawierzchni do ruchu: poniedziałek 6.00 W ciągu 7 lat ( ) wykonano ponad odnowę nawierzchni ponad 300 km ulic warszawskich Dotychczasowy rekord w 2008 r. ponad 100 km Zakopane, 15 września

26 Frezowanie i wzmocnienie: Doświadczenia warszawskie Szybka i skuteczna poprawa stanu nawierzchni ulic Mniejsze koszty odnowy niż generalnego remontu od 2,5 do 10 ciokrotnie niż klasycznych przebudów Szybkość odnowy i zmniejszenie utrudnienia ruchu małe koszty społeczne 1 miesiąc utrudnień ruchu z powodu przebudowy skrzyżowania to 1,2 mld PLN kosztów społecznych Utrudnienia ruchu tylko w weekend Poprawa komfortu jazdy po mieście (wzrost komfortu życia użytkowników) Poprawa komfortu otoczenia zmniejszenie hałasu Zakopane, 15 września ul. Marszałkowska, Zakopane, 15 września

27 ul. Marszałkowska, 2004 Zakopane, 15 września ul. Marszałkowska, 2004 Zakopane, 15 września

28 ul. Koszykowa, 2005 Zakopane, 15 września ul. Koszykowa, 2005 Zakopane, 15 września

29 ul. Koszykowa, 2005 Zakopane, 15 września Zakopane, 15 września ul. 2010Koszykowa,

30 ul. Koszykowa, 2005 Zakopane, 15 września Plac Teatralny, 2005 Zakopane, 15 września

31 ul. Moliera, 2005 Zakopane, 15 września Al. Krakowska, 2006 Zakopane, 15 września

32 Al. Krakowska, 2006 Zakopane, 15 września Al. Krakowska, 2006 Zakopane, 15 września

33 Dziękuję za uwagę Zakopane, 15 września
