1 KARBON sp.zo.o Rybnik ul. Kościuszku 14A/2 tel ,-22 GRUNTOWE POMPY CIEPŁA alterra Lepszy sposób na wykorzystanie energii z ziemi! alpha innotec 1

2 the better way to heat lepszy sposób na ogrzewanie Pompa ciepła jest wysoce efektywnym źródłem ciepła działającym zgodnie z troską o środowisko naturalne. Dzięki inteligentnemu wykorzystaniu naturalnie dostępnych odnawialnych źródeł energii - gruntu, powietrza i wody pompa ciepła aktywnie przyczynia się do ochrony środowiska, jednocześnie umożliwiając uniezależnienie się od wszelkiego rodzaju paliw kopalnych i ograniczonych źródeł energii podczas ogrzewania czy też chłodzenia. Pompy ciepła, za sprawą inteligentnych rozwiązań i możliwości połączenia z innymi źródłami energii odnawialnej, takich jak fotowoltaika, czy też energia słoneczna umożliwia instalację zarówno w budynkach nowych, czy też modernizowanych. Wybierając pompę ciepła dokonują Państwo właściwego wyboru! alpha innotec head office in Kasendorf, Germany. sprężanie Kompleks biurowy alpha innotec, Kasendorf, Niemcy skraplanie 80% energia z powietrza, wody, ziemi parowanie 100% centralne ogrzewanie ciepła woda użytkowa 20% energii elektrycznej rozprężanie Zasada działania pompy ciepła: Zrównoważone wykorzystanie energii z natury. Na przykładzie: gruntowe pompy ciepła. alpha innotec Ciągły rozwój produktów prowadzony w naszym centrum badań i rozwoju, połączony z wieloletnim doświadczeniem w dziedzinie energooszczędnych rozwiązań daje Państwu bezpieczeństwo, że wybierając markę alpha innotec podejmują Państwo właściwą decyzję. Nasze pompy ciepła cechuje przede wszystkim jakość, innowacyjność, prosty sytem instalacji i użytkowania, a także niezawodność działania. Dzięki szerokiej gamie produktów dla każdego zastosowania, nieruchomości oraz potrzeb mogą Państwo wybrać produkt wysokiej jakości, który spełnia indywidualne potrzeby. Dzięki uniezależnieniu od paliw kopalnych i ograniczonych źródeł energii, a także wysokiej efektywności pomp ciepła, alpha innotec to marka, która stawia na równowagę pomiędzy ekologią i ekonomią. 2 alpha innotec alpha innotec 3

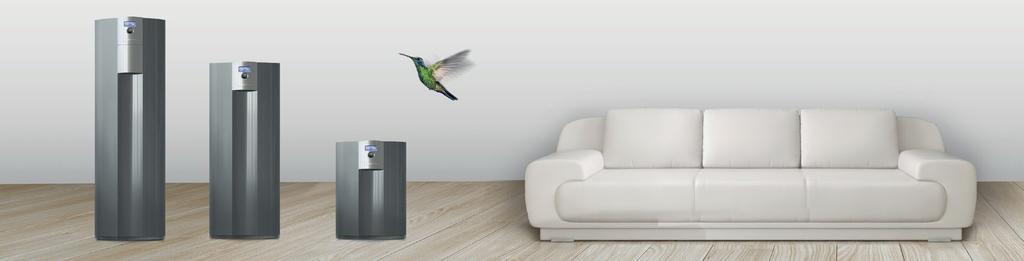

3 Koliber i nowa seria gruntowych pomp ciepła alterra mają wiele wspólnych cech Przegląd produktów Nowa seria gruntowych pomp ciepła alterra Szybki, dostosowujący się, ultracichy a jednak bardzo efektywny Superwydajność Szybkość: 385 długości ciała na sekundę (27,3 m/s) Oszczędność energii Dostosowując tętno i temperaturę ciała, koliber może spowolnić swój metabolizm do takiego stopnia, że do pokonania dystansu 800 km wystarczy mu pożywienie w postaci zaledwie 2 gramów nektaru. Wyjątkowo cichy lot Przy tempie 40 do 50 uderzeń skrzydłami na sekundę koliber porusza się prawie bezszelestnie. Centrala cieplna gruntowa WZS/WZSV Kompaktowa gruntowa pompa ciepła SWC/SWCV Gruntowa pompa ciepła SW Wyjaśnienie symboli w broszurze Nie zajmuje wiele miejsca - ogrzewanie i przygotowywanie ciepłej wody użytkowej w jednym urządzeniu Opcjonalnie ze zintegrowanym pasywnym chłodzeniem Dostępne wersje z regulacją mocy Wygodna instalacja Opcjonalnie ze zintegrowanym pasywnym chłodzeniem Dostępne wersje z regulacją mocy Ze zintegrowaną hydrauliką i modułem pompy ciepła Możliwa temperatura zasilania do +65 C zasobnikiem c.w.u., hydrauliką i modułem Moc grzewcza / zasilanie: pompy ciepła Możliwa temperatura zasilania do +65 C Moc grzewcza / zasilanie: 4 12 kw, 3 ~ 400 V z regulacją mocy 2 16 kw, 3 ~ 400 V 4 19 kw, 3 ~ 400 V z regulacją mocy 2 16 kw, 3 ~ 400 V Serce Państwa systemu grzewczego Opcjonalnie chłodzenie przy zastosowaniu pakietu pasywnego chłodzenia Moduł pompy ciepła Możliwa temperatura zasilania do +65 C Moc grzewcza / zasilanie: 4 19 kw, 3 ~ 400 V Strona 8 Strona 10 Strona 12 Ogrzewanie 65 C Temperatura zasilania Smart Grid Ready Użytkownik Wiele możliwości sterowania Wersje z regulacją mocy Zintegrowane przygotowanie c.w.u. Internet/ Aplikacja Wygodne sterowanie Regulacja mocy Instalator Wszystkie pompy ciepła alterra kontrolowane są za pomocą nowoczesnych i sprawdzonych regulatorów Luxtronik 2.1. Nowa seria pomp ciepła alpha innotec alterra oferuje rozwiązania gruntowych pomp ciepła z regulacją mocy. Urządzenia te są idealne Chłodzenie Wykorzystanie energii słonecznej PV READY A ++ Gotowy na fotowoltaikę Klasa efektywności energetycznej (Przykład dla wybranych pozycji z serii, połączonych ze sterownikiem). EHPA (wiele produktów alpha innotec posiada certyfikację EHPA) Zaoszczędź czas potrzebny na regulację pompy ciepła! Od teraz jednostkę regulatora można zdemontować z pompy ciepła, a następnie używać w wygodny sposób np. w salonie. Globalny dostęp! Pompy ciepła serii alterra można oczywiście regulować online. Sprawdź wszystkie możliwości! Strona 20 Strona 26 dla budynków ze zmiennym zapotrzebowaniem na ciepło, ponieważ zapewniają wymaganą ilość ciepła, a ich cechą szczególną jest wysoki poziom wydajności. 4 alpha innotec alpha innotec 5

4 seria alterra Naprawdę najpiękniejszy sposób ogrzewania Dlaczego warto wybrać gruntową pompę ciepła? Bardzo energooszczędna technologia ogrzewania Jedyne źródło ciepła, które zapewnia prawie darmowe chłodzenie Twoje własne źródło energii Dlaczego warto wybrać gruntową pompę ciepła marki alpha innotec? Niezależność od surowców kopalnych Aktywny wkład w ochronę natury Bezpieczna i trwała technologia Ogrzewanie, chłodzenie, przygotowanie ciepłej wody użytkowej w jednym urządzeniu Wygoda i łatwość obsługi Cicha, ledwie słyszalna praca Oszczędność miejsca Ekonomiczna. Maksymalnie wydajna Regulowana moc. Dostosowuje energię do bieżącego zapotrzebowania Innowacyjna technologia. Nowoczesny design Dla wymagających Kompaktowa Podstawowa Centrala cieplna gruntowa WZS 4 12 kw wersje z regulacją mocy WZSV 2 16 kw Kompaktowa gruntowa pompa ciepła SWC 4 19 kw wersje z regulacją mocy SWCV 2 16 kw Gruntowa pompa ciepła SW 4 19 kw 6 alpha innotec alpha innotec 7

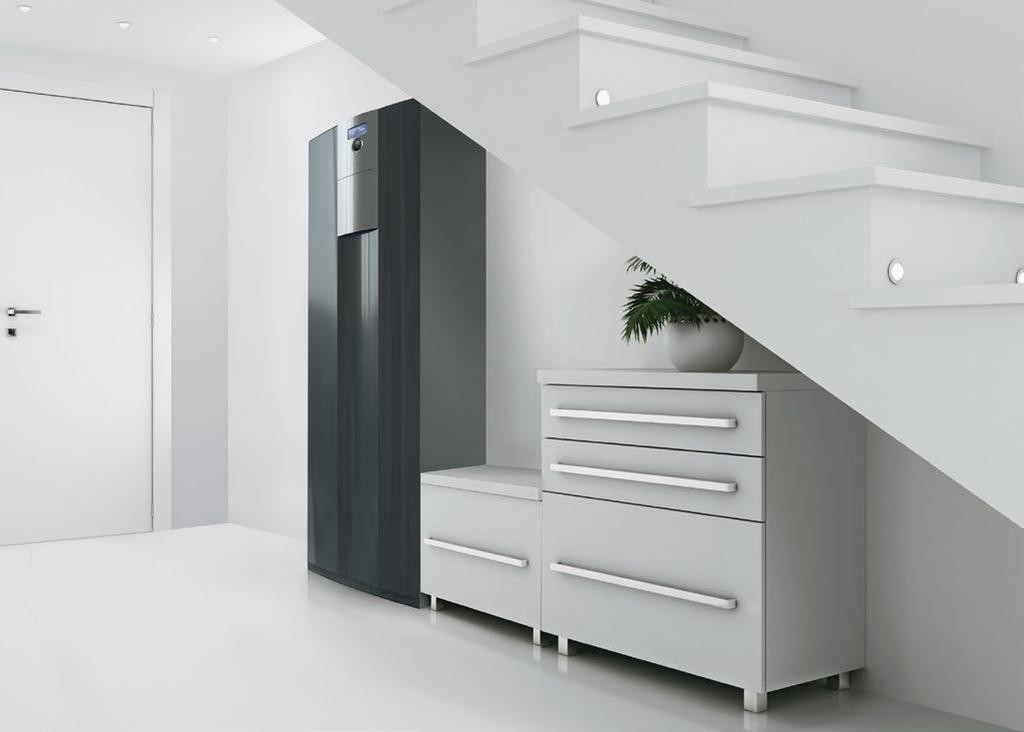

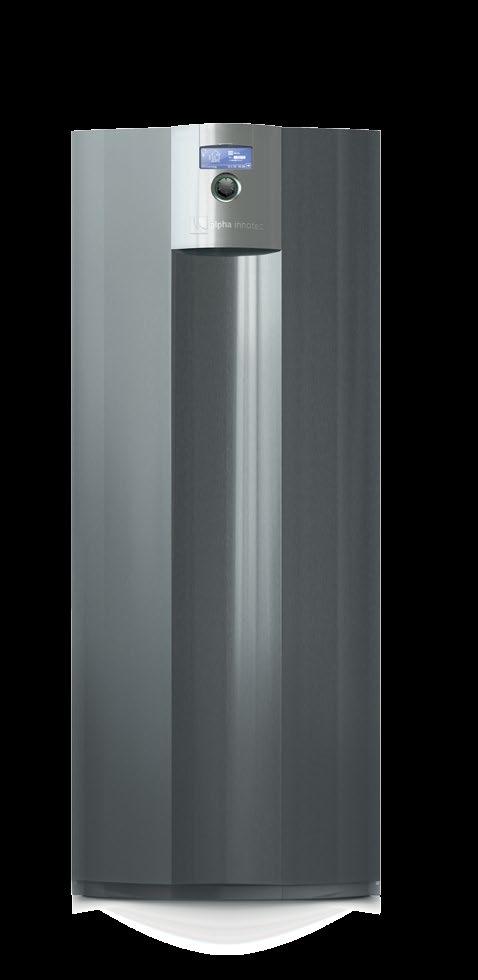

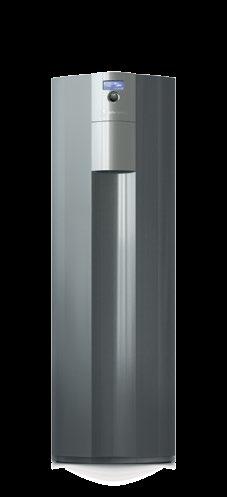

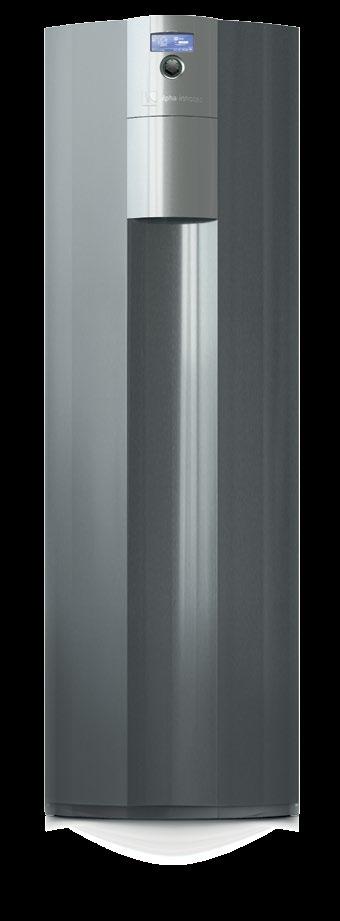

5 Centrala cieplna gruntowa Dla wymagających alterra WZS zakres mocy 4-12 kw WZSV zakres mocy 2-16 kw Korzyści dla użytkownika Kompletny system grzewczy jedno urządzenie zapewnia ogrzewanie, chłodzenie i przygotowywanie c.w.u. powierzchni niż lodówka Wygodne sterowanie z dowolnego miejsca na świecie dzięki alpha app i alpha web, przez internet i smartfona Korzyści dla instalatora umożliwiająca szybką i łatwą instalację możliwy transport w częściach i energooszczędne pompy obiegowe typów dolnego źródła na dolnym źródle WZS - centrala cieplna gruntowa Całość systemu grzewczego na jednym metrze kwadratowym powierzchni 65 C A +++ PV READY Gruntowe centrale cieplne są szczególnie polecane dla nowych budynków, nie zajmują wiele więcej miejsca niż standardowa lodówka. Kompaktowe urządzenie zawiera wszystko to, co potrzebne jest do ogrzewania, chłodzenia i przygotowywania ciepłej wody użytkowej. Zasobnik ciepłej wody o pojemności 178 l jest już zintegrowany i zapewnia wystarczającą ilość ciepłej wody o każdej porze dnia. Podłączenie urządzenia jest proste i szybkie, ponieważ wszystkie przyłącza umieszczone są w górnej części obudowy, a panel regulatora znajduje się z przodu urządzenia. Najlepiej sprzedająca się w Polsce pompa ciepła, centrala cieplna WZS znajdzie zastosowanie wszędzie tam, gdzie wymagane jest urządzenie all-in-one, zarówno w nowym, jak i modernizowanym budownictwie. Dostępne są również wersje z regulowaną mocą urządzenia. Centrala grzewcza idealnie pasuje do każdej wolnej przestrzeni 8 alpha innotec alpha innotec 9

6 Kompaktowa gruntowa pompa ciepła Korzyści dla użytkownika Korzyści dla instalatora Kompaktowa alterra SWC zakres mocy 4-19 kw SWCV zakres mocy 2-16 kw odpowiedni dla różnych wymagań solarną, kominkiem lub piecem na pelet grzewczym przy wykorzystaniu alpha app i alpha web Możliwość bardzo wygodnego sterowania, z dowolnego miejsca na świecie przez internet i smartfona możliwy transport w częściach i energooszczędne pompy obiegowe typów dolnego źródła na dolnym źródle SWC - kompaktowa gruntowa pompa ciepła Wygoda montażu i szeroki zakres mocy 65 C A +++ PV READY Kompaktowa budowa pompy ciepła oznacza, że wewnątrz niewielkich rozmiarów obudowy zamontowano szereg komponentów. Standardowe pompy ciepła zazwyczaj wymagają dodatkowych elementów hydrauliki, które muszą zostać zamontowane na zewnątrz pompy ciepła. Wciąż rozwijając możliwości swoich produktów alpha innotec wprowadziła rozwiązania umożliwiające jeszcze łatwiejsze podłączenie do innych systemów opartych na wykorzystaniu energii odnawialnej, jak np. instalacji solarnej lub fotowoltaicznej. Urządzenia zapewniają moc grzewczą w zakresie od 4 do 19 kw, dodatkowo mogą zostać wyposażone w funkcję chłodzenia pasywnego. Dostępne są również wersje umożliwiające regulację mocy, co pozwala dopasować je praktycznie do każdego budynku. Kompaktowa gruntowa pompa ciepła, jedno z najcichszych urządzeń na rynku 10 alpha innotec alpha innotec 11

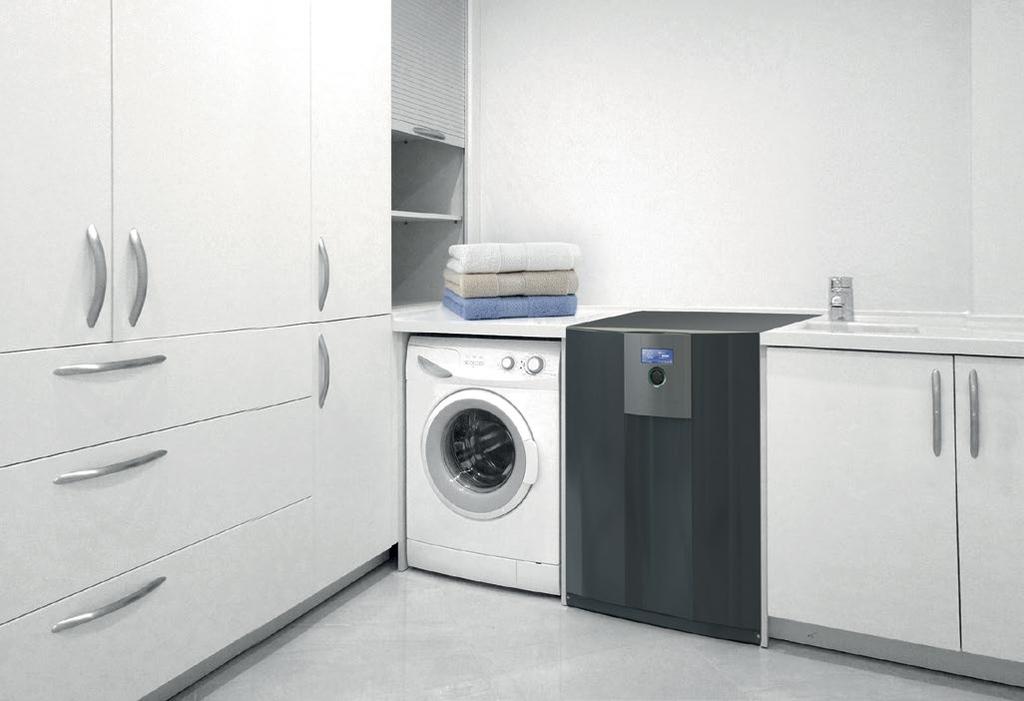

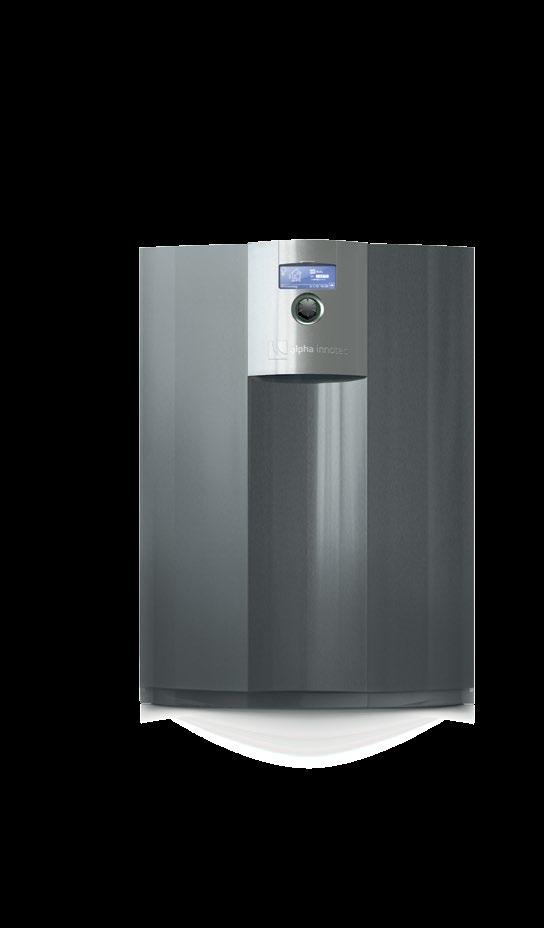

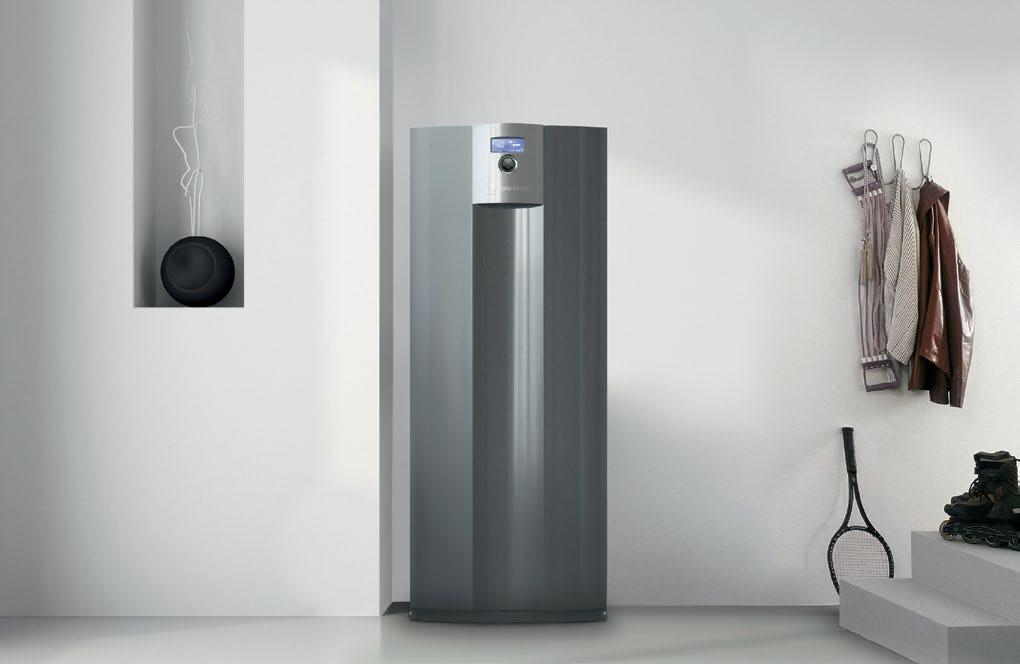

7 Gruntowa pompa ciepła Korzyści dla użytkownika Korzyści dla instalatora Podstawowa alterra SW zakres mocy 4 19 kw otwarty na wszystkie potrzeby solarną lub fotowoltaiczną opcjonalnie pakiet pasywnego chłodzenia możliwość bardzo wygodnego sterowania, także z dowolnego miejsca na świecie przez internet i smartfona instalacją solarną lub fotowoltaiczną modernizacji i wymiany typów dolnego źródła na dolnym źródle SW gruntowa pompa ciepła Ekologiczne ogrzewanie w najbardziej podstawowej formie 65 C A +++ PV READY Nowa seria pomp ciepła alpha innotec SW nie uznaje kompromisów tam, gdzie w grę wchodzi wydajność i technologia. Pompa ciepła o wymiarach pralki z powodzeniem zastąpi piec lub kocioł, w bardziej ekologiczny i wydajny sposób. alpha innotec opracowała tę pompę ciepła w takim wariancie specjalnie dla instalatorów, którzy preferują instalację urządzenia w najbardziej podstawowej wersji. To profesjonalista decyduje, jakie wyposażenie wykorzysta przy instalacji. Oprócz podstawowego wyposażenia w ofercie alpha innotec dostępne są również pakiety pasywnego chłodzenia. Gruntowa pompa ciepła, serce domowego systemu grzewczego 12 alpha innotec alpha innotec 13

8 Przykłady zastosowań Gruntowe pompy ciepła Przykłady zastosowań Gruntowe pompy ciepła Nowy budynek - Pompa dla wymagających WZS centrala cieplna gruntowa Modernizacja Pompa podstawowa SW gruntowa pompa ciepła Instalacja fotowoltaiczna Instalacja fotowoltaiczna Instalacja solarna Ziemia jako źródło ciepła Ziemia jako źródło ciepła Sondy ziemne (ogrzewanie/chłodzenie) Sondy ziemne (ogrzewanie/chłodzenie) Kolektory poziome (ogrzewanie) Ogrzewanie, chłodzenie (opcjonalnie) i przygotowywanie ciepłej wody użytkowej w jednym urządzeniu Ogrzewanie, chłodzenie (opcjonalnie) i przygotowywanie ciepłej wody użytkowej w jednym urządzeniu w połączeniu z systemem fotowoltaicznym Kolektory poziome (ogrzewanie) Ogrzewanie i przygotowywanie ciepłej wody Ogrzewanie i przygotowywanie ciepłej wody użytkowej dzięki pompie ciepła alpha innotec SW oraz dodatkowemu zasobnikowi c.w.u. SW oraz dodatkowemu zasobnikowi c.w.u. użytkowej dzięki pompie ciepła alpha innotec (WWS) (WWS). Możliwość instalacji i połączenia, np. z wentylacją, instalacją solarną lub fotowoltaiczną Nowy i modernizowany budynek Pompa kompaktowa SWC Kompaktowa gruntowa pompa ciepła Ziemia jako źródło ciepła Wszystkie jednostki pomp ciepła serii alterra mogą współpracować z różnymi źródłami ciepła, takimi jak: glikol monoetylenowy, glikol propylenowy, metanol, etanol, woda (VDI 2035) Opcjonalnie: Chłodzenie pasywne Sondy ziemne (ogrzewanie/chłodzenie) Kolektory poziome (ogrzewanie) Ogrzewanie, chłodzenie (opcjonalnie) i Ogrzewanie, chłodzenie (opcjonalnie) i przygotowywanie ciepłej wody użytkowej dzięki pom- przygotowywanie ciepłej wody użytkowej dzięki pompie ciepła alpha innotec SWC oraz dodatkowemu zasobnikowi c.w.u. (WWS) Możliwość połączenia z wentylacją, instalacją pie ciepła alpha innotec SWC. solarną, kominkiem lub piecem na pelet Żaden z innych systemów grzewczych nie jest w stanie zapewnić ogrzewania zimą, a chłodzenia latem. Pasywne chłodzenie jest tanim i ekologicznym sposobem na wykorzystanie niskich temperatur gruntu do chłodzenia pomieszczeń w okresie letnim, ponieważ pompa ciepła jest nieaktywna podczas chłodzenia. Temperatura wewnątrz pomieszczeń obniżana jest poprzez pracę pomp obiegowych. Sondy ziemne CHŁODZENIE PASYWNE Chłodzenie przez ogrzewanie podłogowe 14 alpha innotec alpha innotec 15 POMPA CIEPŁA NIEAKTYWNA

9 seria alterra Seria produktów z wieloma korzyściami Szeroka gama produktów dla każdego zastosowania Maksymalna wydajność Łatwy transport, szybka instalacja Wiele możliwości sterowania, sterowanie z dowolnego miejsca Supercicha ledwie słyszalna praca Wersje z regulacją mocy Elegancki wygląd Made in Germany 16 alpha innotec alpha innotec 17

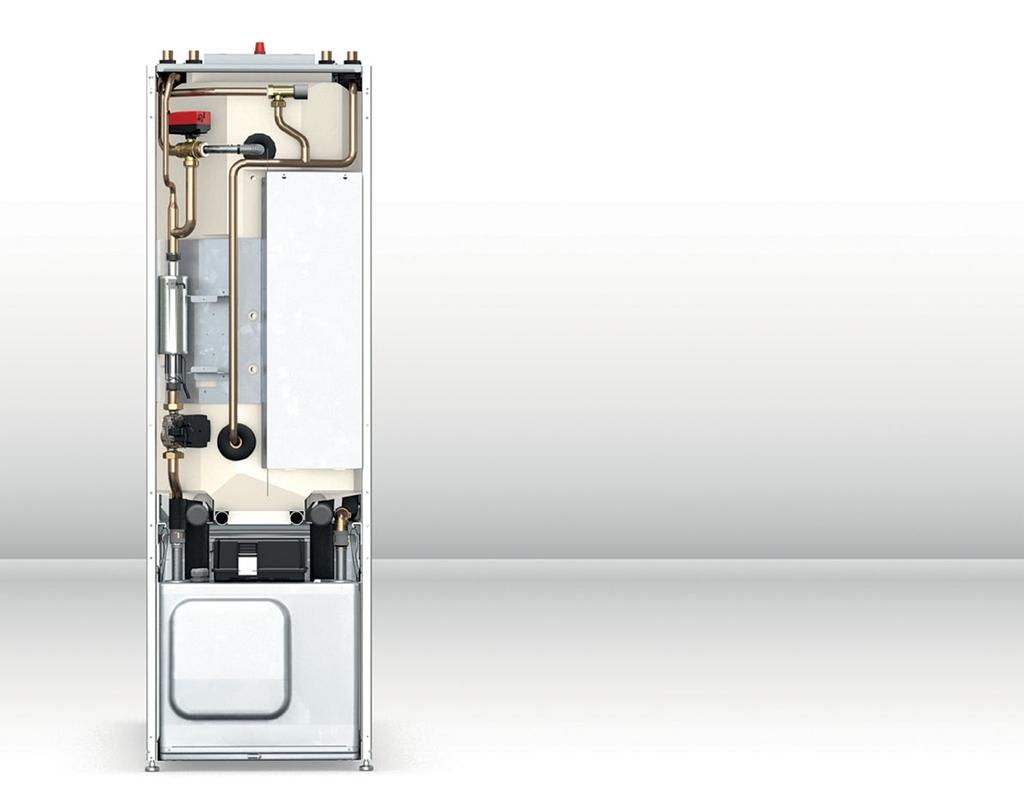

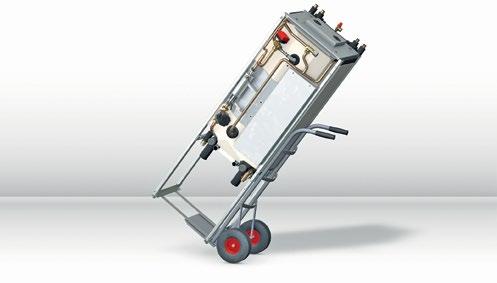

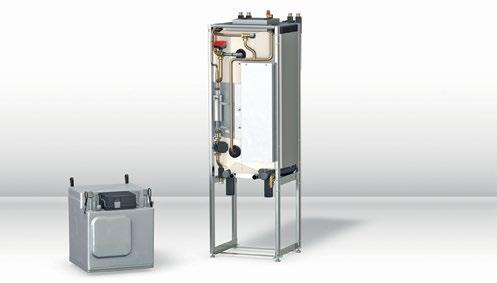

10 Korzyści dla instalatora i użytkownika Gruntowe pompy ciepła Korzyści dla instalatora i użytkownika Gruntowe pompy ciepła Szeroka gama produktów dla każdego zastosowania Łatwy transport, szybka instalacja Wielka różnorodność produktów z nowej serii alterra pozwala na wybranie odpowiedniej pompy ciepła dla każdego zastosowania. Łącznie dostępnych jest około 100 różnych typów pomp ciepła. Dlatego instalatorzy zyskują bezpieczeństwo planowania - mogą być pewni, że znajdą właściwą pompę ciepła dla danego budynku, bez względu na wielkość, sposób użytkowania czy budżet przeznaczony na inwestycję. Wszystkie systemy są w stanie podać wysoką temperaturę na zasilaniu; w ten sposób doskonale nadają się do przygotowania c.w.u. oraz do budynków modernizowanych. Urządzenia mogą być w dowolnym momencie połączone z innymi źródłami ciepła oraz systemami, np. instalacją solarną, fotowoltaiczną czy wentylacją. Instalatorzy mają wybór: decydują, czy zaoferować klientowi urządzenie z fabrycznie zintegrowaną hydrauliką, czy zaplanować i zamontować dobrany indywidualnie system. Właściwości pomp ciepła alterra przekonują do siebie już na etapie transportu i wnoszenia do budynku. Boks z modułem obiegu chłodniczego można szybko zdemontować na czas transportu. Doświadczonym instalatorom demontaż boksu zajmie około pięciu minut. Boks jest przenoszony przy pomocy czterech uchwytów. Dodatkowo można zdemontować wszystkie zewnętrzne ścianki obudowy, chroniąc je w ten sposób przed uszkodzeniem podczas transportu. Pompę ciepła trzeba wstawić do budynku za pomocą podnośnika? To też nie jest problem wszystkie urządzenia można transportować także w ten sposób. Ponieważ boks z modułem wyjmuje się od przodu, dzięki różnym możliwościom podłączenia pompy ciepła można ją ustawić w niszy lub bezpośrednio przy ścianie. Jeżeli konieczne są prace serwisowe, można oczywiście wyjąć boks z pompy ciepła i serwisować go osobno. Większość pomp ciepła alterra jest już fabrycznie wyposażona w wiele komponentów, co skraca czas potrzebny do montażu (SWC, WZS). Prowadzenie i koryta kabli umożliwiają wprowadzenie dodatkowych przewodów do urządzenia nawet gdy jest ono ustawione w niszy. Wielka różnorodność produktów z nowej serii alterra pozwala na wybranie odpowiedniej pompy ciepła dla każdego zastosowania Maksymalna wydajność Przy współczynniku COP = 5,00 i wyższym seria alterra jest znakomita także pod względem oszczędności energii. Dzięki doskonałej izolacji zasobnika ciepłej wody straty energii są minimalne. Pompy ciepła alterra zapewniają doskonały klimat w pomieszczeniach przez 365 dni w roku. Ogrzewanie, chłodzenie i przygotowywanie c.w.u. nie mogłyby być bardziej oszczędne. 18 alpha innotec alpha innotec 19

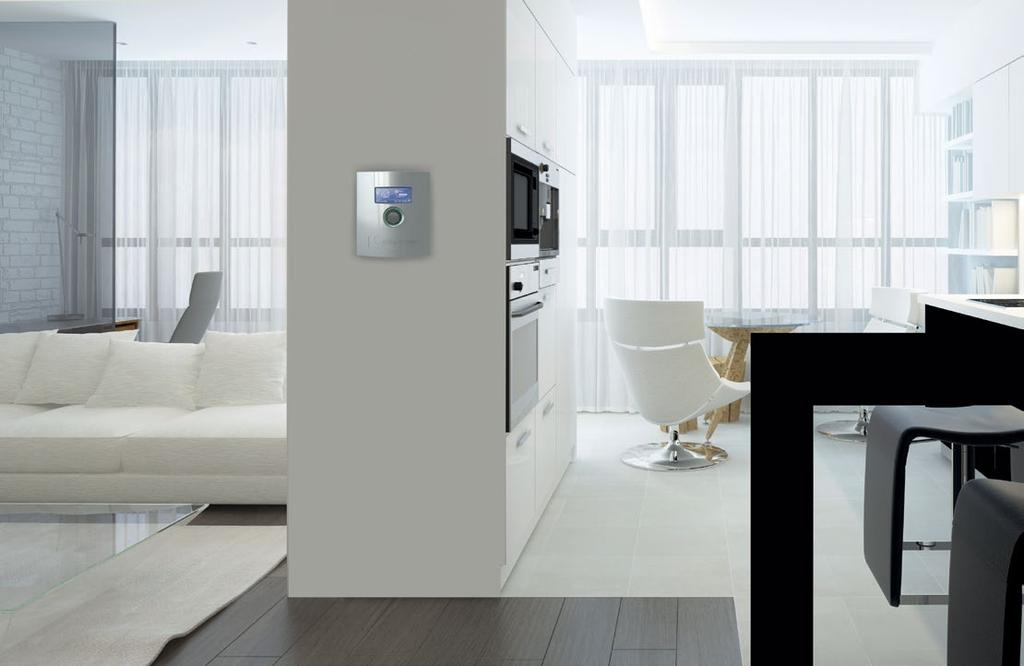

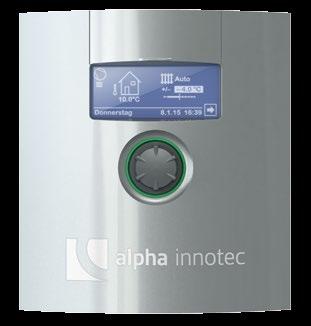

11 Korzyści dla instalatora i użytkownika Gruntowe pompy ciepła Korzyści dla instalatora i użytkownika Gruntowe pompy ciepła Luxtronik 2.1. Komfortowa obsługa Państwa pompa ciepła wie dokładnie, co ma robić, żeby czuli się Państwo komfortowo przez cały czas. Po ustawieniu w regulatorze temperatur i pozostałych parametrów, steruje on pompą ciepła w pełni automatycznie. Dzięki temu, że steruje się za pomocą jednego pokrętła, jego obsługa jest dziecinnie prosta. Państwa korzyści bez dodatkowego wyposażenia oprogramowania) Unikatowy regulator Panel obsługowy regulatora Luxtronik może pozostać bezpośrednio na pompie ciepła, ale można go także umieścić w dowolnym miejscu w budynku. Serwer sieciowy Steruj swoją pompą ciepła w wygodny sposób z komputera w domu Możecie Państwo łatwo podłączyć swoją pompę ciepła alpha innotec do komputera to ważny element podwyższania jakości Państwa domu i życia. Oprócz przewodu niepotrzebne jest żadne dodatkowe wyposażenie ani oprogramowanie do korzystania z tej specjalnej funkcji. Wszystkie regulatory Luxtronik 2.1 wyprodukowane przez alpha innotec mają możliwość podłączenia do sieci. Nowa generacja regulatora Luxtronik pozwala umieścić go w dowolnym miejscu w budynku 20 alpha innotec alpha innotec 21

12 Korzyści dla instalatora i użytkownika Gruntowe pompy ciepła Korzyści dla instalatora i użytkownika Gruntowe pompy ciepła Dostęp z każdego miejsca wygodne sterowanie on-line alpha web alpha app alpha home W domu Dostęp przez internet Komunikaty o awariach Z alpha web, alpha app i alpha home można sterować ogrzewaniem domu z dowolnego miejsca na świecie za pomocą komputera, smartfona lub tabletu. W każdej chwili można uzyskać dostęp do regulatora Luxtronik 2.1, nie tylko za pośrednictwem sieci domowej, ale także za pośrednictwem internetu. alpha web Do korzystania z usługi alpha web wystarczy podłączyć pompę ciepła poprzez router do globalnego serwera alpha innotec. Państwa korzyści zmieniać w internecie nieobecności w domu żaden inny sprzęt lub oprogramowanie Możliwość bezpośredniego sterowania przez serwer WWW Smartfon z dostępem do sieci Komputer Faks SMS Adres IP Luxtronika 2.1 Adres MAC routera Logowanie przez alpha web alpha home: możliwości komunikacji z pompą ciepła alpha web Państwa korzyści alpha app za pomocą smartfona alpha app Uźytkownicy smartfonów i tabletów (ios lub Android) mogą kontrolować swoją pompę ciepła za pomocą aplikacji alpha app. Aplikacja ta jest perfekcyjnym narzędziem do zdalnego zarządzania i kontroli pomp ciepła alpha innotec. Aplikacja jest darmowa i dostępna do pobrania w odpowiednich sklepach z aplikacjami. alpha home Używając tego systemu sterowania pojedynczymi pomieszczeniami, możecie Państwo sterować przygotowywaniem c.w.u. i dystrybucją ciepła w każdym pomieszczeniu ze smartfona, tabletu lub komputera. Co więcej, system automatycznie ustala temperaturę zasilania wymaganą do osiągnięcia zadanych przez użytkownika temperatur pomieszczeń i dostosowuje ją do temperatury zewnętrznej. Alpha home rozdziela ciepło efektywnie i zgodnie z potrzebami. Państwa korzyści pomieszczeniami elektrycznej dzięki optymalizacji dystrybucji ciepła wszystkich pomieszczeń 22 alpha innotec alpha innotec 23

13 Korzyści dla instalatora i użytkownika Gruntowe pompy ciepła Korzyści dla instalatora i użytkownika Gruntowe pompy ciepła Supercicha ledwie słyszalna praca Pompy ciepła serii alterra pracują wyjątkowo cicho Dzięki szczególnie wysokiej jakości budowy pompy ciepła, zoptymalizowanej pod kątem wygłuszenia i podwójnej izolacji akustycznej, osiągniętej dzięki systemowi urządzenie w urządzeniu, uzyskano wyjątkowo niski poziom głośności. Nawet lodówka jest głośniejsza niż pompa ciepła alterra. To proste rozwiązanie dla instalatora w sytuacjach, gdy projekt zakłada szczególnie ostre kryteria głośności. Uosobienie spokoju. Pompy ciepła serii alterra zapewniają wyjątkowo cichą pracę Elegancki wygląd Made in Germany Od wielu lat wysokiej jakości materiały, innowacyjna technologia i zaawansowane techniki produkcyjne są utożsamiane z marką alpha innotec Made in Germany. Nowy wygląd pomp ciepła serii alterra odpowiada wymogom jakości stawianym przez klientów alpha innotec. Błyszcząca przednia ściana i specjalnie dobrane połączenie kolorów srebrnego i antracytowego sprawiają, że seria alterra dobrze pasuje do każdego wnętrza i każdego budynku. Jakość i design. Nowa generacja gruntowych pomp ciepła alpha innotec 24 alpha innotec alpha innotec 25

14 Korzyści dla instalatora i użytkownika Gruntowe pompy ciepła Gruntowe pompy ciepła Wersje z regulacją mocy alterra WZS 4 12 kw, 3 ~ 400 V Typ Symbol Nr artykułu Wydajność urządzeń Produkt Klasa efektywności energetycznej Na rynku dostępne są już pompy ciepła powietrze/woda z regulacją mocy. Wykorzystując zalety tej technologii w pompach gruntowych, alpha innotec w ramach nowej serii alterra oferuje teraz także gruntowe pompy ciepła z regulacją mocy. Są one idealne przy zmiennym zapotrzebowaniu na ciepło, ponieważ zapewniają wymaganą ilość ciepła, a ich cechą szczególną jest wysoki poziom wydajności (SCOP - seasonal performance factor, sezonowy współczynnik wydajności). mniejszymi buforami lub bez bufora w przypadku, gdy ilość wody w systemie grzewczym jest wystarczająca. Urządzenia z inwerterem potrzebują bardzo niskiego prądu rozruchowego. Dlatego można je stosować także w miejscach, gdzie zakład energetyczny ograniczył maksymalny dostępny prąd. Moc grzewcza COP Wymiary [mm] Waga [kg] Ogrzewanie pomieszczeń Bez boksu - urządzenie z chłodniczego [kw] S x G x W Całkowita Urządzenie dwufunkcyjne z WZS 42H3M ,7 4, x 730 x A ++ WZS 62H3M ,0 4, x 730 x A ++ WZS 82H3M ,7 4, x 730 x A ++ WZS 102H3M ,5 5, x 730 x A +++ WZS 122H3M ,2 5, x 730 x A +++ WZS 42K3M* ,7 4, x 730 x A ++ Systemy ze zmienną mocą dostosowują produkcję ciepła do bieżącego zapotrzebowania na ciepło w budynku. Szczególnie w okresach przejściowych zapotrzebowanie może być nawet o dużo niższe niż wydajność pompy ciepła. Gdy tylko pompa ciepła o zmiennej mocy dostanie informację o zapotrzebowaniu, pompa ciepła pracuje ciągle ze zmieniającą się wydajnością (sprężarki, wentylatorów i pomp) w zależności od potrzeb: nie włącza się i nie wyłącza jak tradycyjna pompa ciepła. W efekcie polepsza się sezonowy współczynnik wydajności. Pompy ciepła o zmiennej mocy mogą współpracować ze znacznie WSKAZÓWKA Określenie SCOP (Seasonal coefficient of performance - sezonowy współczynnik wydajności) określa efektywność ekonomiczną pompy ciepła. Oblicza się go na podstawie całego sezonu grzewczego. Uwzględnia możliwość korzystniejszego energetycznie trybu częściowego obciążenia, co faworyzuje pompy ciepła ze zmienną mocą. WZS 62K3M* ,0 4, x 730 x A ++ WZS 82K3M* ,7 4, x 730 x A ++ WZS 102K3M* ,5 5, x 730 x A +++ WZS 122K3M* ,2 5, x 730 x A +++ Wszystkie urządzenia napełnione są czynnikiem chłodniczym nie zawierającym chloru R410A alterra SWC 4 19 kw, 3 ~ 400 V * z wbudowanym chłodzeniem Typ Symbol Nr artykułu Wydajność urządzeń Produkt Klasa efektywności energetycznej Moc grzewcza COP Wymiary [mm] Waga [kg] Ogrzewanie pomieszczeń - urządzenie z [kw] S x G x W Całkowita Bez boksu chłodniczego Urządzenie dwufunkcyjne z SWC 42H ,7 4, x 665 x A ++ SWC 62H ,0 4, x 665 x A ++ SWC 82H ,7 4, x 665 x A ++ SWC 102H ,5 5, x 665 x A +++ SWC 122H ,2 5, x 665 x A +++ SWC 142H ,5 5, x 665 x A +++ SWC 172H ,6 4, x 665 x A +++ SWC 192H ,6 4, x 665 x A ++ SWC 42K3* ,7 4, x 665 x A ++ SWC 62K3* ,0 4, x 665 x A ++ SWC 82K3* ,7 4, x 665 x A ++ SWC 102K3* ,5 5, x 665 x A +++ SWC 122K3* ,2 5, x 665 x A +++ SWC 142K3* ,5 5, x 665 x A +++ SWC 172K3* ,6 4, x 665 x A +++ SWC 192K3* ,6 4, x 665 x A ++ * z wbudowanym chłodzeniem Wszystkie dane wg normy EN B0/W35 Zastrzegamy możliwość zmian w parametrach technicznych Wszystkie urządzenia napełnione są czynnikiem chłodniczym nie zawierającym chloru R410A 26 alpha innotec alpha innotec 27

15 Gruntowe pompy ciepła Gruntowe pompy ciepła alterra SW 4 19 kw, 3 ~ 400 V dodatkowe wyposażenie - seria alterra Typ Symbol Nr artykułu Wydajność urządzeń Produkt Klasa efektywności energetycznej Typ Symbol Nr artykułu Opis produktu Moc grzewcza COP Wymiary [mm] Waga [kg] Ogrzewanie pomieszczeń - urządzenie z [kw] S x G x W Całkowita Bez boksu chłodniczego Urządzenie dwufunkcyjne z KSE Pakiet chłodzenia 4-12 kw (dla SW, SWC, WZS) KSE Pakiet chłodzenia kw (dla SW, SWC, WZS) MLRH 1/ Ogranicznik grzałki( dla WZS, SWC) SW 42H ,7 4, x 665 x A ++ BDBA Zaślepka dla jednostki sterowania SW 62H ,0 4, x 665 x A ++ SVEK Rozdzielacz dolnego źródła, 3-drożny SW 82H ,7 4, x 665 x A ++ SVEK Rozdzielacz dolnego źródła, 4-drożny SW 102H ,5 5, x 665 x A +++ SVEK Rozdzielacz dolnego źródła, 6-drożny SW 122H ,2 5, x 665 x A +++ SVEK Rozdzielacz dolnego źródła, 7-drożny SW 142H ,5 5, x 665 x A +++ SVEK Rozdzielacz dolnego źródła, 8-drożny SW 172H ,6 4, x 665 x A +++ SVEK Rozdzielacz dolnego źródła, 10-drożny SW 192H ,6 4, x 665 x A ++ SPP VS01 Pakiet bezpieczeństwa dolnego źródła, z naczyniem wyrównawczym 12 l, 4-10 kw Wszystkie urządzenia napełnione są czynnikiem chłodniczym nie zawierającym chloru R410A SPP VS01 Pakiet bezpieczeństwa dolnego źródła, z naczyniem wyrównawczym 18 l, kw alterra WZSV 2 16 kw, 3 ~ 400 V z regulacją mocy SPP VS01 Pakiet bezpieczeństwa dolnego źródła, z naczyniem wyrównawczym 24 l, kw SPS VS01 Pakiet bezpieczeństwa górnego źródła, z naczyniem wyrównawczym 25 l Typ Symbol Nr artykułu Wydajność urządzeń Produkt Klasa efektywności energetycznej SPS VS01 Pakiet bezpieczeństwa górnego źródła, z naczyniem wyrównawczym 35 l Moc grzewcza min. maks. COP 1) Wymiary [mm] [kw] S x G x W Całkowita Waga [kg] Bez boksu chłodniczego Ogrzewanie pomieszczeń - urządzenie z Urządzenie dwufunkcyjne z SPS VS01 Pakiet bezpieczeństwa górnego źródła, z naczyniem wyrównawczym 50 l SPS VS01 Pakiet bezpieczeństwa górnego źródła, z naczyniem wyrównawczym 80 l SPS VS01 Pakiet bezpieczeństwa górnego źródła, z naczyniem wyrównawczym 100 l WZSV 62H3M ,0 6,0 4, x 730 x A +++ SPS VS01 Pakiet bezpieczeństwa górnego źródła, z naczyniem wyrównawczym 140 l WZSV 162H3M ,0 16,0 4, x 730 x A +++ ÜV 5/4" Zawór przelewowy 5/4 WZSV 62K3M* ,0 6,0 4, x 730 x A +++ PHZ VS01 Grupa pompowa DN 25, obiegu grzewczego (rozładowująca) z pompą obiegową, zaworami odcinającymi, termometrem i zaworem zwrotnym WZSV 162K3M* ,0 16,0 4, x 730 x A +++ 1) Dane przy obciążeniu częściowym Wszystkie urządzenia napełnione są czynnikiem chłodniczym nie zawierającym chloru R407C * z wbudowanym chłodzeniem PHZM VS01 Grupa pompowa DN 25, z mieszaczem obiegu grzewczego (rozładowująca) z pompą obiegową, zaworami odcinającymi, termometrem, czujnikiem przepływu i zaworem zwrotnym PWP Grupa pompowa ładująca bufor, dla pomp ciepła do 10 kw alterra SWCV 2 16 kw, 3 ~ 400 V z regulacją mocy PWP Grupa pompowa ładująca bufor, dla pomp ciepła do 17 kw PWP Grupa pompowa ładująca bufor, dla pomp ciepła do 30 kw Typ Symbol Nr artykułu Wydajność urządzeń Produkt Klasa efektywności energetycznej Moc grzewcza min. maks. COP Wymiary [mm] Waga [kg] Ogrzewanie pomieszczeń - urządzenie z Bez boksu chłodniczego [kw] S x G x W Całkowita Urządzenie dwufunkcyjne z SWCV 62H ,0 6,0 4, x 665 x A +++ SWCV 162H ,0 16,0 4, x 665 x A +++ SWCV 62K3* ,0 6,0 4, x 665 x A +++ SWCV 162K3* ,0 16,0 4, x 665 x A +++ 1) Dane przy obciążeniu częściowym Wszystkie urządzenia napełnione są czynnikiem chłodniczym nie zawierającym chloru R407C * z wbudowanym chłodzeniem Wszystkie dane wg normy EN B0/W35 Zastrzegamy możliwość zmian w parametrach technicznych Zastrzegamy możliwość zmian w parametrach technicznych 28 alpha innotec alpha innotec 29
