WYKAZ KODOW CPV: Roboty budowlane w zakresie budowy mostów i tuneli, szybów i kolei podziemnej

Transkrypt

1 PRZEDMIAR WYKAZ KODOW CPV: Roboty budowlane w zakresie budowy mostów i tuneli, szybów i kolei podziemnej Strona 3 z 11

2 PRZEDMIAR PROJEKTOWANY ZAKRES DLA BUDOWY MOSTU STAŁEGO : prace przygotowawcze do przebudowy mostu; roboty ziemne na obszarze przedmiotowej inwestycji; roboty fundamentowe wykonanie wykopu roboczego w obrębie podpór mostu; wykonanie pali fundamentowych projektowanego mostu; wykonanie wykopów pod oczepy pali oraz żelbetowe mury oporowe; wykonanie deskowań, wykonanie zbrojenia oraz betonowanie oczepów pali; wykonanie deskowań, wykonanie zbrojenia i betonowanie murów oporowych; wykonanie izolacji oczepów pali oraz murów oporowych; montaż stalowej konstrukcji niosącej mostu z blach falisych; wykonanie zasypki inżynierskiej stalowej konstrukcji mostu do określonego poziomu; wykonanie płaszcza ochronnego z geowłókniny i geomembrany HDPE; wykonanie poziomych sączków podłużnych odwodnienia zasypki mostu; wykonanie betonowych umocnień wylotów saczków podłużnych; montaż zbrojenia oraz betonowanie żelbetowych wieńców usztywniających; wykonanie pozostałej części zasypki inżynierskiej konstrukcji mostu; wykonanie umocnienia skarp czołowych wokół wlotu i wylotu mostu; montaż zbrojenia oraz betonowanie żelbetowych ław fundamentowych barieroporęczy ochronnych na moście; ułożenie betonowych krawężników drogowych na moście i dojazdach; wykonanie nawierzchni chodników z betonowej kostki brukowej; wykonanie nawierzchni jezdni na moście i dojazdach; montaż stalowych bariero-poręczy ochronnych w ławach fund. na moście; montaż stalowych drogowych barier ochronnych na dojazdach do mostu; regulacja oraz umocnienie koryta cieku w obrębie obiektu mostowego; roboty wykończeniowe na całości obiektu i dojazdów; otwarcie obiektu dla ruchu i rozbiórka dróg technologicznych; uporządkowanie obiektu i terenu przyległego. Strona 4 z 11

3 PRZEDMIAR

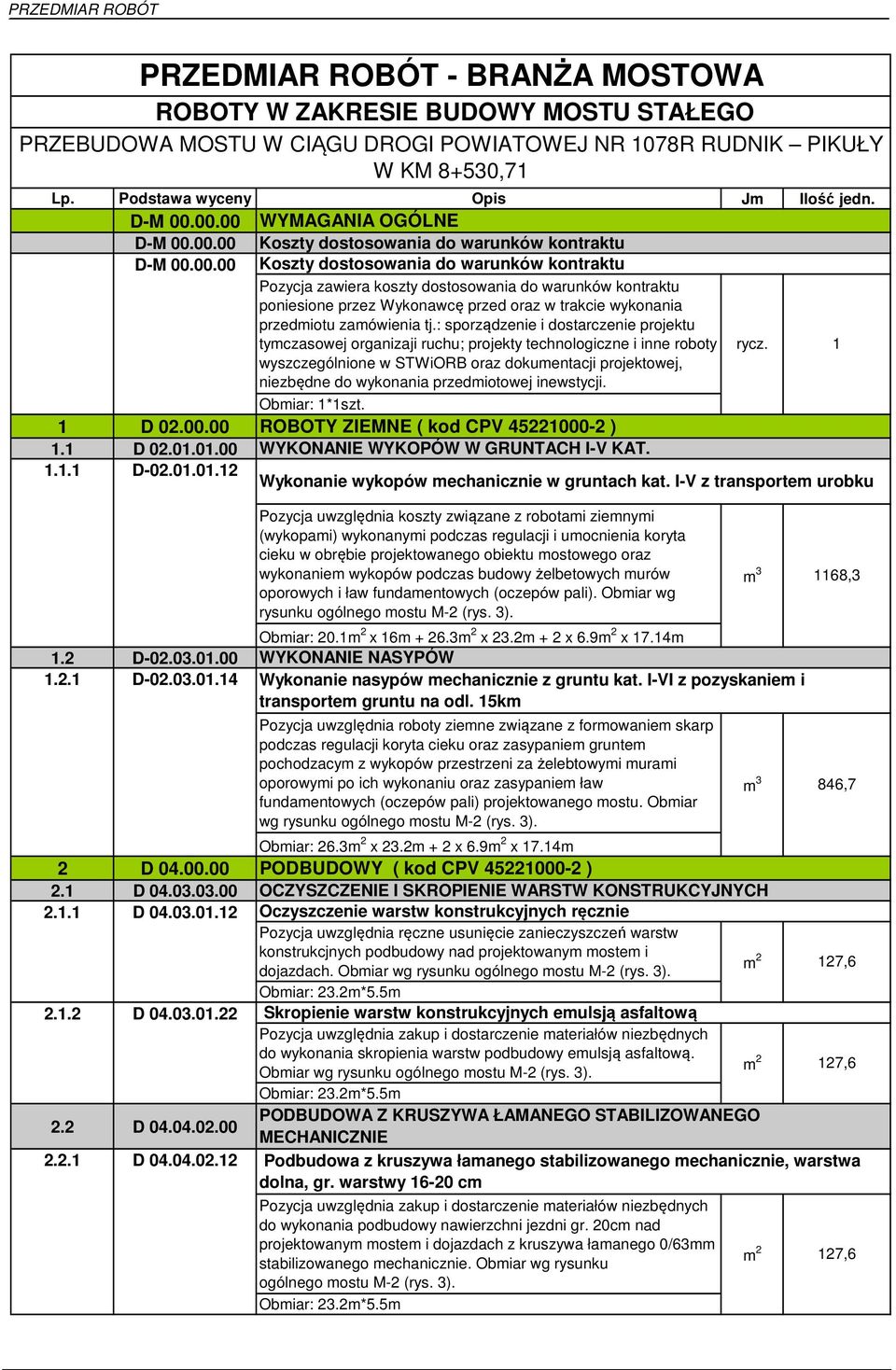

4 PRZEDMIAR - BRANŻA MOSTOWA ROBOTY W ZAKRESIE BUDOWY MOSTU STAŁEGO PRZEBUDOWA MOSTU W CIĄGU DROGI POWIATOWEJ NR 1078R RUDNIK PIKUŁY W KM 8+530,71 D-M D-M D-M WYMAGANIA OGÓLNE Koszty dostosowania do warunków kontraktu Koszty dostosowania do warunków kontraktu Pozycja zawiera koszty dostosowania do warunków kontraktu poniesione przez Wykonawcę przed oraz w trakcie wykonania przedmiotu zamówienia tj.: sporządzenie i dostarczenie projektu tymczasowej organizaji ruchu; projekty technologiczne i inne roboty wyszczególnione w STWiORB oraz dokumentacji projektowej, niezbędne do wykonania przedmiotowej inewstycji. Obmiar: 1*1szt. rycz. 1 1 D ROBOTY ZIEMNE ( kod CPV ) 1.1 D WYKONANIE WYKOPÓW W GRUNTACH I-V KAT D Wykonanie wykopów mechanicznie w gruntach kat. I-V z transportem urobku 1.2 D D Pozycja uwzględnia koszty związane z robotami ziemnymi (wykopami) wykonanymi podczas regulacji i umocnienia koryta cieku w obrębie projektowanego obiektu mostowego oraz wykonaniem wykopów podczas budowy żelbetowych murów oporowych i ław fundamentowych (oczepów pali). Obmiar wg rysunku ogólnego mostu M-2 (rys. 3). Obmiar: 20.1m 2 x 16m m 2 x 23.2m + 2 x 6.9m 2 x 17.14m WYKONANIE NASYPÓW Wykonanie nasypów mechanicznie z gruntu kat. I-VI z pozyskaniem i transportem gruntu na odl. 15km Pozycja uwzględnia roboty ziemne związane z formowaniem skarp podczas regulacji koryta cieku oraz zasypaniem gruntem pochodzacym z wykopów przestrzeni za żelebtowymi murami oporowymi po ich wykonaniu oraz zasypaniem ław fundamentowych (oczepów pali) projektowanego mostu. Obmiar Obmiar: 26.3m 2 x 23.2m + 2 x 6.9m 2 x 17.14m 2 D PODBUDOWY ( kod CPV ) D D OCZYSZCZENIE I SKROPIENIE WARSTW KONSTRUKCYJNYCH Oczyszczenie warstw konstrukcyjnych ręcznie Pozycja uwzględnia ręczne usunięcie zanieczyszczeń warstw konstrukcjnych podbudowy nad projektowanym mostem i dojazdach. Obmiar D Skropienie warstw konstrukcyjnych emulsją asfaltową do wykonania skropienia warstw podbudowy emulsją asfaltową. Obmiar 2.2 D PODBUDOWA Z KRUSZYWA ŁAMANEGO STABILIZOWANEGO MECHANICZNIE D Podbudowa z kruszywa łamanego stabilizowanego mechanicznie, warstwa dolna, gr. warstwy cm do wykonania podbudowy nawierzchni jezdni gr. 20cm nad projektowanym mostem i dojazdach z kruszywa łamanego 0/63mm stabilizowanego mechanicznie. Obmiar wg rysunku ogólnego mostu M-2 (rys. 3). m ,3 m 3 846,7

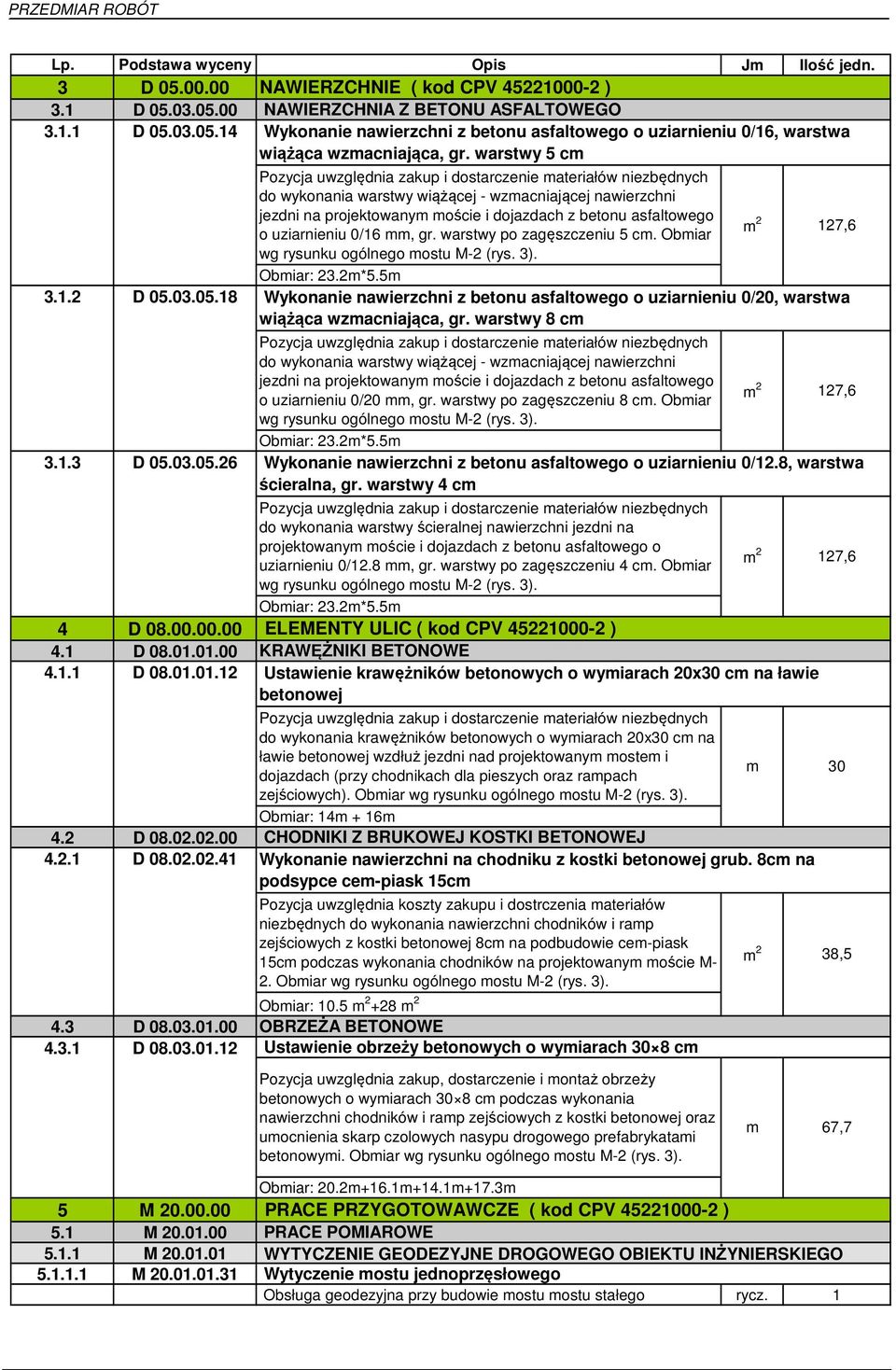

5 3 D NAWIERZCHNIE ( kod CPV ) 3.1 D NAWIERZCHNIA Z BETONU ASFALTOWEGO D Wykonanie nawierzchni z betonu asfaltowego o uziarnieniu 0/16, warstwa wiążąca wzmacniająca, gr. warstwy 5 cm do wykonania warstwy wiążącej - wzmacniającej nawierzchni jezdni na projektowanym moście i dojazdach z betonu asfaltowego o uziarnieniu 0/16 mm, gr. warstwy po zagęszczeniu 5 cm. Obmiar D Wykonanie nawierzchni z betonu asfaltowego o uziarnieniu 0/20, warstwa wiążąca wzmacniająca, gr. warstwy 8 cm do wykonania warstwy wiążącej - wzmacniającej nawierzchni jezdni na projektowanym moście i dojazdach z betonu asfaltowego o uziarnieniu 0/20 mm, gr. warstwy po zagęszczeniu 8 cm. Obmiar D Wykonanie nawierzchni z betonu asfaltowego o uziarnieniu 0/12.8, warstwa ścieralna, gr. warstwy 4 cm 4 D D D do wykonania warstwy ścieralnej nawierzchni jezdni na projektowanym moście i dojazdach z betonu asfaltowego o uziarnieniu 0/12.8 mm, gr. warstwy po zagęszczeniu 4 cm. Obmiar ELEMENTY ULIC ( kod CPV ) KRAWĘŻNIKI BETONOWE Ustawienie krawężników betonowych o wymiarach 20x30 cm na ławie betonowej do wykonania krawężników betonowych o wymiarach 20x30 cm na ławie betonowej wzdłuż jezdni nad projektowanym mostem i dojazdach (przy chodnikach dla pieszych oraz rampach zejściowych). Obmiar Obmiar: 14m + 16m m D CHODNIKI Z BRUKOWEJ KOSTKI BETONOWEJ D Wykonanie nawierzchni na chodniku z kostki betonowej grub. 8cm na podsypce cem-piask 15cm Pozycja uwzględnia koszty zakupu i dostrczenia materiałów niezbędnych do wykonania nawierzchni chodników i ramp zejściowych z kostki betonowej 8cm na podbudowie cem-piask 15cm podczas wykonania chodników na projektowanym moście M- 2. Obmiar Obmiar: 10.5 m m D OBRZEŻA BETONOWE D Ustawienie obrzeży betonowych o wymiarach 30 8 cm Pozycja uwzględnia zakup, dostarczenie i montaż obrzeży betonowych o wymiarach 30 8 cm podczas wykonania nawierzchni chodników i ramp zejściowych z kostki betonowej oraz umocnienia skarp czolowych nasypu drogowego prefabrykatami betonowymi. Obmiar m 2 38,5 m 67,7 5 M M M M Obmiar: 20.2m+16.1m+14.1m+17.3m PRACE PRZYGOTOWAWCZE ( kod CPV ) PRACE POMIAROWE WYTYCZENIE GEODEZYJNE DROGOWEGO OBIEKTU INŻYNIERSKIEGO Wytyczenie mostu jednoprzęsłowego Obsługa geodezyjna przy budowie mostu mostu stałego rycz. 1

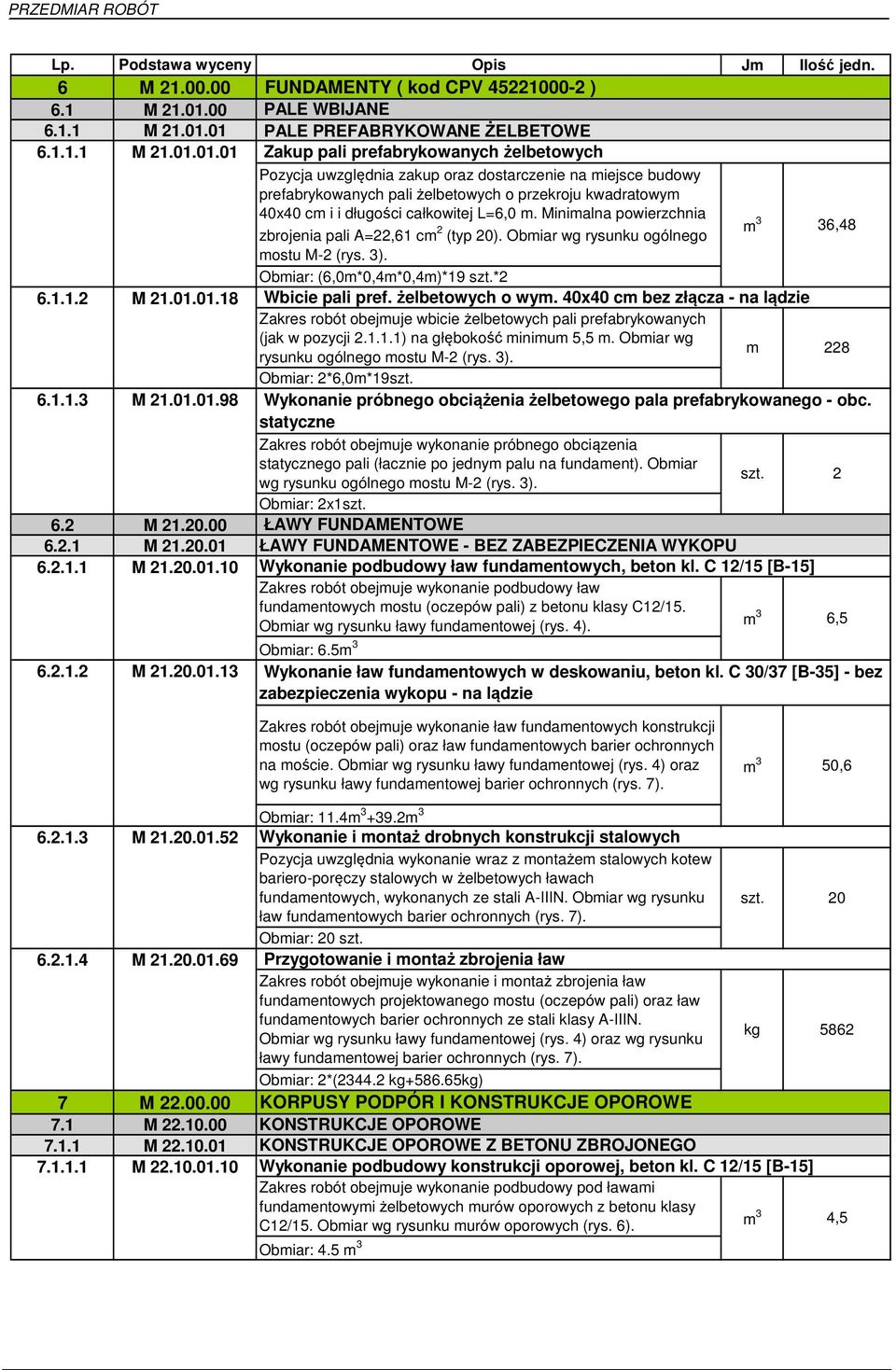

6 6 M FUNDAMENTY ( kod CPV ) 6.1 M PALE WBIJANE M M PALE PREFABRYKOWANE ŻELBETOWE Zakup pali prefabrykowanych żelbetowych Pozycja uwzględnia zakup oraz dostarczenie na miejsce budowy prefabrykowanych pali żelbetowych o przekroju kwadratowym 40x40 cm i i długości całkowitej L=6,0 m. Minimalna powierzchnia zbrojenia pali A=22,61 cm 2 (typ 20). Obmiar wg rysunku ogólnego mostu M-2 (rys. 3). Obmiar: (6,0m*0,4m*0,4m)*19 szt.*2 m 3 36, M Wbicie pali pref. żelbetowych o wym. 40x40 cm bez złącza - na lądzie Zakres robót obejmuje wbicie żelbetowych pali prefabrykowanych (jak w pozycji ) na głębokość minimum 5,5 m. Obmiar wg rysunku ogólnego mostu M-2 (rys. 3). Obmiar: 2*6,0m*19szt. m M Wykonanie próbnego obciążenia żelbetowego pala prefabrykowanego - obc. statyczne Zakres robót obejmuje wykonanie próbnego obciązenia statycznego pali (łacznie po jednym palu na fundament). Obmiar Obmiar: 2x1szt. szt M ŁAWY FUNDAMENTOWE M M ŁAWY FUNDAMENTOWE - BEZ ZABEZPIECZENIA WYKOPU Wykonanie podbudowy ław fundamentowych, beton kl. C 12/15 [B-15] Zakres robót obejmuje wykonanie podbudowy ław fundamentowych mostu (oczepów pali) z betonu klasy C12/15. Obmiar wg rysunku ławy fundamentowej (rys. 4). m 3 6, M Obmiar: 6.5m 3 Wykonanie ław fundamentowych w deskowaniu, beton kl. C 30/37 [B-35] - bez zabezpieczenia wykopu - na lądzie Zakres robót obejmuje wykonanie ław fundamentowych konstrukcji mostu (oczepów pali) oraz ław fundamentowych barier ochronnych na moście. Obmiar wg rysunku ławy fundamentowej (rys. 4) oraz wg rysunku ławy fundamentowej barier ochronnych (rys. 7). m 3 50, M Obmiar: 11.4m m 3 Wykonanie i montaż drobnych konstrukcji stalowych Pozycja uwzględnia wykonanie wraz z montażem stalowych kotew bariero-poręczy stalowych w żelbetowych ławach fundamentowych, wykonanych ze stali A-IIIN. Obmiar wg rysunku ław fundamentowych barier ochronnych (rys. 7). Obmiar: 20 szt. szt M Przygotowanie i montaż zbrojenia ław Zakres robót obejmuje wykonanie i montaż zbrojenia ław fundamentowych projektowanego mostu (oczepów pali) oraz ław fundamentowych barier ochronnych ze stali klasy A-IIIN. Obmiar wg rysunku ławy fundamentowej (rys. 4) oraz wg rysunku ławy fundamentowej barier ochronnych (rys. 7). Obmiar: 2*( kg kg) kg M KORPUSY PODPÓR I KONSTRUKCJE OPOROWE 7.1 M KONSTRUKCJE OPOROWE M M KONSTRUKCJE OPOROWE Z BETONU ZBROJONEGO Wykonanie podbudowy konstrukcji oporowej, beton kl. C 12/15 [B-15] Zakres robót obejmuje wykonanie podbudowy pod ławami fundamentowymi żelbetowych murów oporowych z betonu klasy C12/15. Obmiar wg rysunku murów oporowych (rys. 6). m 3 4,5 Obmiar: 4.5 m 3

7 M Wykonanie konstrukcji oporowej o wysokości do 4 m z betonu klasy C 30/37 [B-35] - na lądzie M M M M M M M Zakres robót obejmuje wbudowanie mieszanki betonowej podczas wykonania murów oporowych dla zabezpieczenia skarp cieku i nasypu drogowego w obrębie mostu. Obmiar wg rysunku murów oporowych (rys. 6). Obmiar: 38.7 m 3 Przygotowanie i montaż zbrojenia konstrukcji oporowej m 3 38,7 Pozycja uwzględnia przygotowanie oraz montaż zbrojenia zelbetowych murów oporowych ze stali A-IIIN. Obmiar wg rysunku murów oporowych (rys. 6). Obmiar: 2700 kg kg 2700 USTROJE NOŚNE ( kod CPV ) USTROJE STALOWE USTRÓJ STALOWY O PRZEKROJU SKRZYNKOWYM/ŁUKOWYM Z BLACHY FALISTEJ OCYNKOWANEJ O DUżEJ SZTYWNOŚCI Zakup elementów konstrukcji nośnej o przekroju łukowym z blachy falistej ocynkowanej o dużej sztywności Pozycja uwzględnia zakup oraz dostarczenie stalowej konstrukcji niosącej mostu z blachy falistej o rozpiętości B=8.715 m (typ SC- 36B) i długości dołem L d =16.84 m, długości górą L g =12.04 m. Grubość blachy konstrukcji stalowej g = 7mm. Konstrukcja wzmocnone będzie żebrami w kluczu w rozstawie co 1143mm oraz narożach w rozstawie co 1524mm o grubości blachy t = 5mm. Masa 1 mb konstrukcji m=984.6 kg/mb. Zabezpieczenie antykorozyjne wewnętrznej i zewnętrznej powierzchni konstrukcji stanowi epoksydowa powłoka malarska o grubości min 200 µm. Obmiar Obmiar: 16.84m*984.6 kg/mb Montaż konstrukcji nośnej stalowej o przekroju łukowym z blachy falistej ocynkowanej o dużej sztywności, wzmocnionej żebrami - nad wodą Pozycja uwzględnia ustawienie oraz montaż stalowej konstrukcji niosącej mostu z blachy falistej o rozpiętości B=8.715 m (typ SC- 36B) i długości dołem Ld=16.84 m, długości górą Lg=12.04 m. Grubość blachy konstrukcji stalowej g = 7mm. Konstrukcja wzmocnone będzie żebrami w kluczu w rozstawie co 1143mm oraz narożach w rozstawie co 1524mm o grubości blachy t = 5mm. Masa 1 mb konstrukcji m=984.6 kg/mb. Zabezpieczenie antykorozyjne wewnętrznej i zewnętrznej powierzchni konstrukcji stanowi epoksydowa powłoka malarska o grubości min 200 mm. Obmiar Obmiar: 16.84m*984.6 kg/mb Wykonanie wieńców skrajnych ustroju z betonu konstrukcyjnego -nad wodą Zakres robót obejmuje wykonanie żelbetowych żelbetowych wieńców usztywniających na wlocie i wylocie konstrukcji stalowej mostu z betonu klasy C30/37. Obmiar wg rysunku wieńca usztywniającego (rys. 5). Obmiar: 6.9 m M Wykonanie zasypki inżynierskiej konstrukcji stalowej z blach falistych gruntem niespoistym Pozycja uwzględnia wykonanie zasypki konstrukcji stalowej mostu M-2 z gruntu niespoistego, zagęszczonego do wskaźnika Is = 1.0 według standardowej próby Proctora, układanej warstwami h max =30 cm. Obmiar Obmiar: 42.21m 2 *17.14m kg m ,7 kg 16580,7 6,9 m 3 723

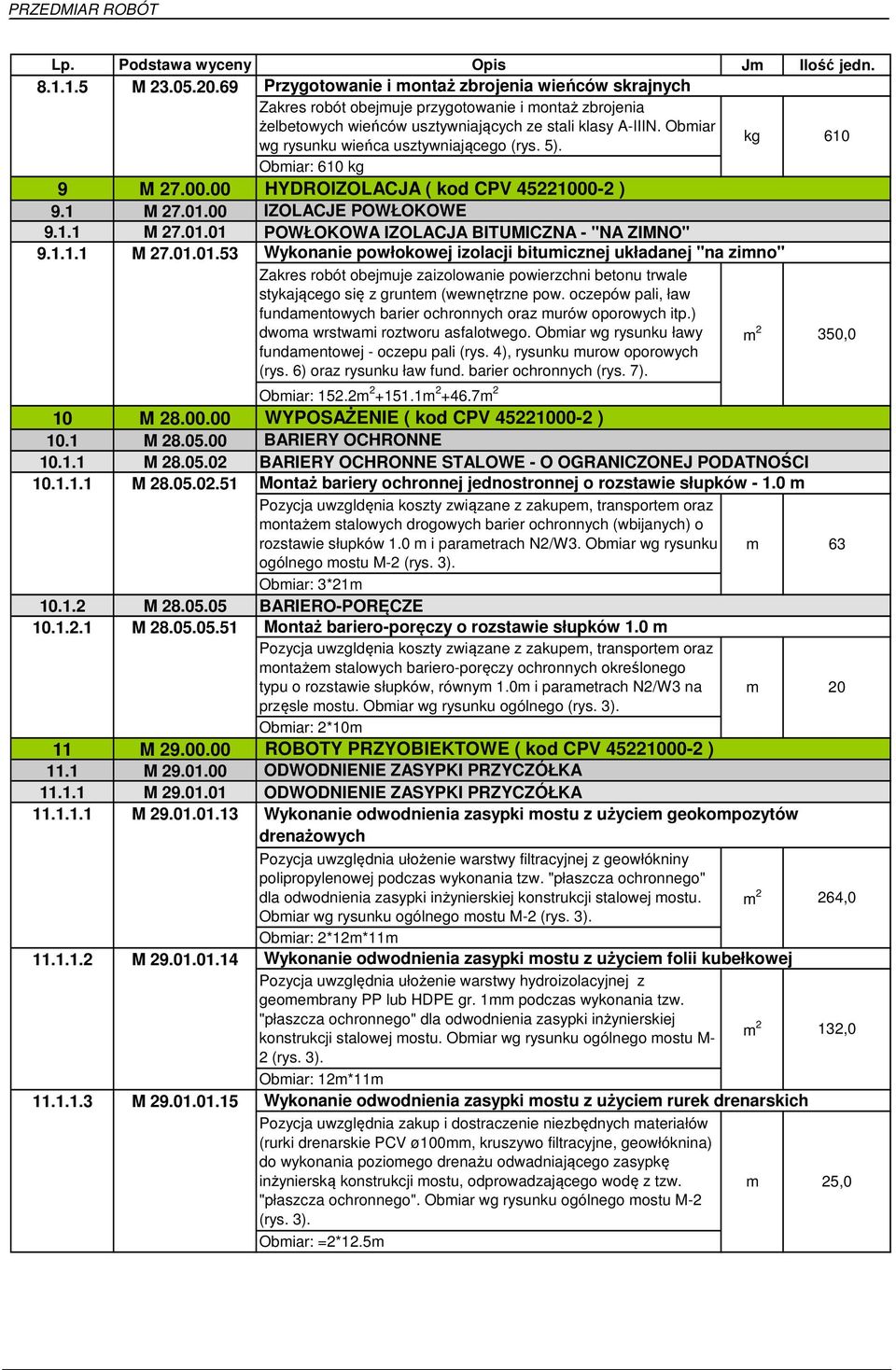

8 M Przygotowanie i montaż zbrojenia wieńców skrajnych Zakres robót obejmuje przygotowanie i montaż zbrojenia żelbetowych wieńców usztywniających ze stali klasy A-IIIN. Obmiar wg rysunku wieńca usztywniającego (rys. 5). Obmiar: 610 kg kg M HYDROIZOLACJA ( kod CPV ) 9.1 M IZOLACJE POWŁOKOWE M POWŁOKOWA IZOLACJA BITUMICZNA - "NA ZIMNO" M Wykonanie powłokowej izolacji bitumicznej układanej "na zimno" Zakres robót obejmuje zaizolowanie powierzchni betonu trwale stykającego się z gruntem (wewnętrzne pow. oczepów pali, ław fundamentowych barier ochronnych oraz murów oporowych itp.) dwoma wrstwami roztworu asfalotwego. Obmiar wg rysunku ławy fundamentowej - oczepu pali (rys. 4), rysunku murow oporowych (rys. 6) oraz rysunku ław fund. barier ochronnych (rys. 7). m 2 350,0 Obmiar: 152.2m m m 2 10 M WYPOSAŻENIE ( kod CPV ) 10.1 M BARIERY OCHRONNE M M BARIERY OCHRONNE STALOWE - O OGRANICZONEJ PODATNOŚCI Montaż bariery ochronnej jednostronnej o rozstawie słupków m Pozycja uwzgldęnia koszty związane z zakupem, transportem oraz montażem stalowych drogowych barier ochronnych (wbijanych) o rozstawie słupków 1.0 m i parametrach N2/W3. Obmiar wg rysunku ogólnego mostu M-2 (rys. 3). Obmiar: 3*21m m M M BARIERO-PORĘCZE Montaż bariero-poręczy o rozstawie słupków 1.0 m Pozycja uwzgldęnia koszty związane z zakupem, transportem oraz montażem stalowych bariero-poręczy ochronnych określonego typu o rozstawie słupków, równym 1.0m i parametrach N2/W3 na przęsle mostu. Obmiar wg rysunku ogólnego (rys. 3). Obmiar: 2*10m m M ROBOTY PRZYOBIEKTOWE ( kod CPV ) 11.1 M ODWODNIENIE ZASYPKI PRZYCZÓŁKA M ODWODNIENIE ZASYPKI PRZYCZÓŁKA M Wykonanie odwodnienia zasypki mostu z użyciem geokompozytów drenażowych Pozycja uwzględnia ułożenie warstwy filtracyjnej z geowłókniny polipropylenowej podczas wykonania tzw. "płaszcza ochronnego" dla odwodnienia zasypki inżynierskiej konstrukcji stalowej mostu. Obmiar Obmiar: 2*12m*11m m 2 264, M Wykonanie odwodnienia zasypki mostu z użyciem folii kubełkowej Pozycja uwzględnia ułożenie warstwy hydroizolacyjnej z geomembrany PP lub HDPE gr. 1mm podczas wykonania tzw. "płaszcza ochronnego" dla odwodnienia zasypki inżynierskiej konstrukcji stalowej mostu. Obmiar wg rysunku ogólnego mostu M- 2 (rys. 3). Obmiar: 12m*11m m 2 132, M Wykonanie odwodnienia zasypki mostu z użyciem rurek drenarskich Pozycja uwzględnia zakup i dostraczenie niezbędnych materiałów (rurki drenarskie PCV ø100mm, kruszywo filtracyjne, geowłóknina) do wykonania poziomego drenażu odwadniającego zasypkę inżynierską konstrukcji mostu, odprowadzającego wodę z tzw. "płaszcza ochronnego". Obmiar wg rysunku ogólnego mostu M-2 (rys. 3). m 25,0 Obmiar: =2*12.5m

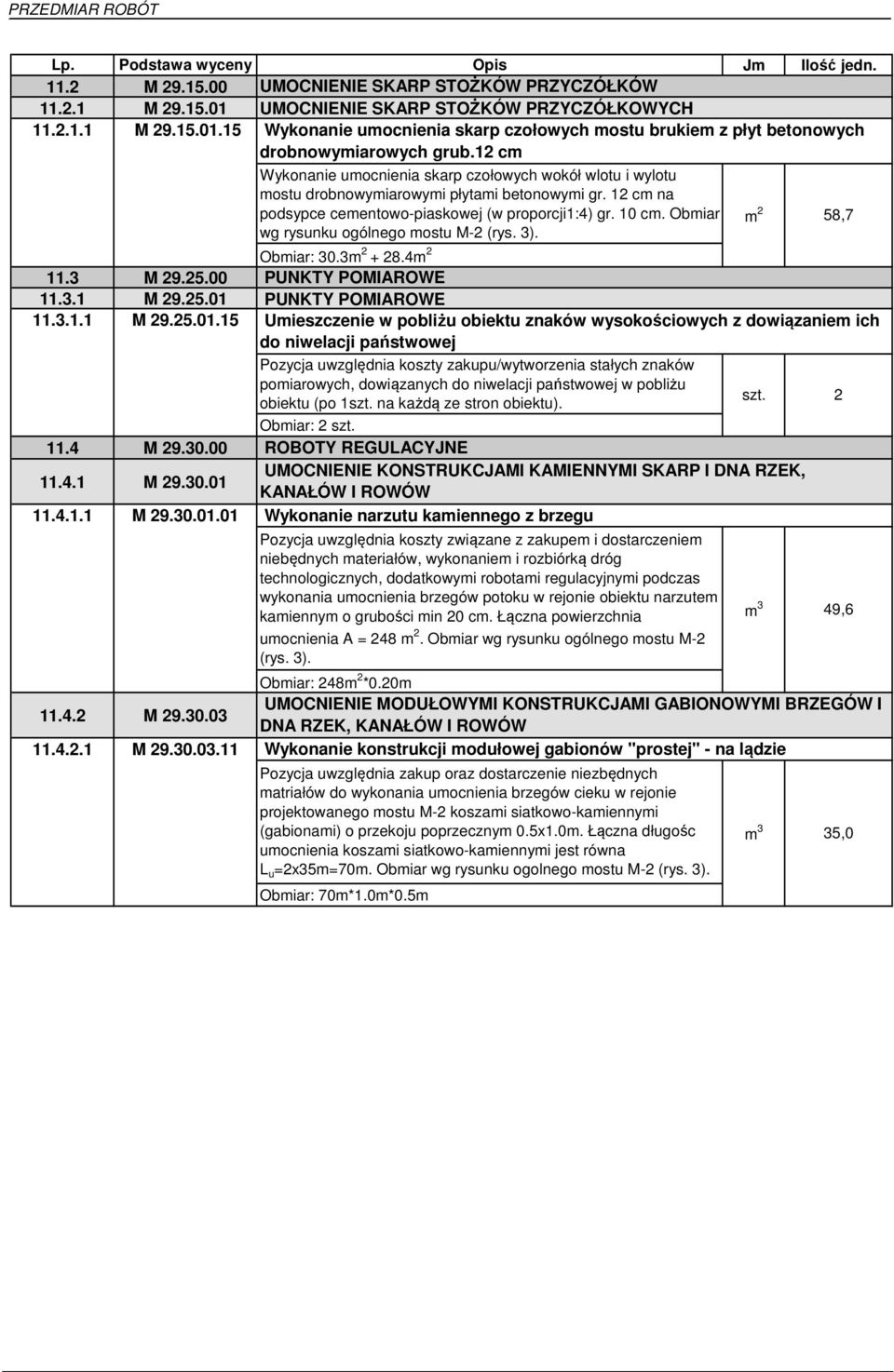

9 11.2 M UMOCNIENIE SKARP STOŻKÓW PRZYCZÓŁKÓW M UMOCNIENIE SKARP STOŻKÓW PRZYCZÓŁKOWYCH M Wykonanie umocnienia skarp czołowych mostu brukiem z płyt betonowych drobnowymiarowych grub.12 cm Wykonanie umocnienia skarp czołowych wokół wlotu i wylotu mostu drobnowymiarowymi płytami betonowymi gr. 12 cm na podsypce cementowo-piaskowej (w proporcji1:4) gr. 10 cm. Obmiar Obmiar: 30.3m m M PUNKTY POMIAROWE M M PUNKTY POMIAROWE Umieszczenie w pobliżu obiektu znaków wysokościowych z dowiązaniem ich do niwelacji państwowej Pozycja uwzględnia koszty zakupu/wytworzenia stałych znaków pomiarowych, dowiązanych do niwelacji państwowej w pobliżu obiektu (po 1szt. na każdą ze stron obiektu). Obmiar: 2 szt. szt M ROBOTY REGULACYJNE M UMOCNIENIE KONSTRUKCJAMI KAMIENNYMI SKARP I DNA RZEK, KANAŁÓW I ROWÓW M Wykonanie narzutu kamiennego z brzegu Pozycja uwzględnia koszty związane z zakupem i dostarczeniem niebędnych materiałów, wykonaniem i rozbiórką dróg technologicznych, dodatkowymi robotami regulacyjnymi podczas wykonania umocnienia brzegów potoku w rejonie obiektu narzutem kamiennym o grubości min 20 cm. Łączna powierzchnia umocnienia A = 248 m 2. Obmiar wg rysunku ogólnego mostu M-2 (rys. 3). Obmiar: 248m 2 *0.20m M UMOCNIENIE MODUŁOWYMI KONSTRUKCJAMI GABIONOWYMI BRZEGÓW I DNA RZEK, KANAŁÓW I ROWÓW M Wykonanie konstrukcji modułowej gabionów "prostej" - na lądzie Pozycja uwzględnia zakup oraz dostarczenie niezbędnych matriałów do wykonania umocnienia brzegów cieku w rejonie projektowanego mostu M-2 koszami siatkowo-kamiennymi (gabionami) o przekoju poprzecznym 0.5x1.0m. Łączna długośc umocnienia koszami siatkowo-kamiennymi jest równa L u =2x35m=70m. Obmiar wg rysunku ogolnego mostu M-2 (rys. 3). Obmiar: 70m*1.0m*0.5m m 2 58,7 m 3 49,6 m 3 35,0
