WYKONANIE MATERIAŁOWE

Transkrypt

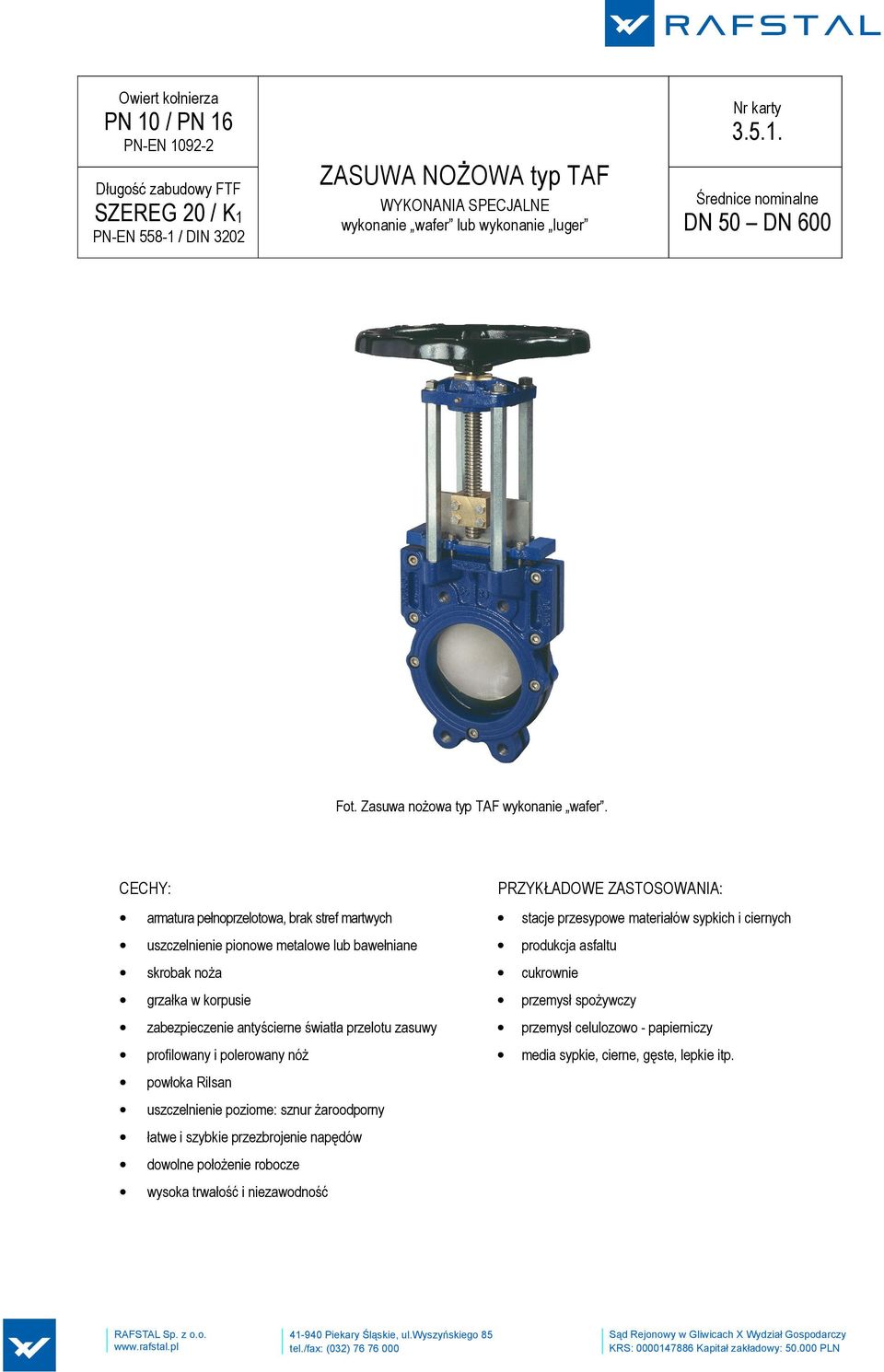

1 wykonanie wafer lub wykonanie luger Fot. Zasuwa nożowa typ TAF wykonanie wafer. CECHY: PRZYKŁADOWE ZASTOSOWANIA: armatura pełnoprzelotowa, brak stref martwych stacje przesypowe materiałów sypkich i ciernych uszczelnienie pionowe metalowe lub bawełniane produkcja asfaltu skrobak noża cukrownie grzałka w korpusie przemysł spożywczy zabezpieczenie antyścierne światła przelotu zasuwy przemysł celulozowo - papierniczy profilowany i polerowany nóż media sypkie, cierne, gęste, lepkie itp. powłoka Rilsan uszczelnienie poziome: sznur żaroodporny łatwe i szybkie przezbrojenie napędów dowolne położenie robocze wysoka trwałość i niezawodność

2 WYKONANIE MATERIAŁOWE Nr Element WYKONANIE MATERIAŁOWE* 1 Korpus żeliwo szare EN-GJL-250, epoksydowane EKB RAL 5010 / stal kwasoodporna Nóż stal nierdzewna Uszczelnienie EPDM, NBR, PTF/TT, VITON, metal/metal, bawełniane 4 Trzpień stal nierdzewna Kamień mosiądz MO58 / brąz BA Dławica sznur PTFE + EPDM / NBR 7 Docisk dławicy żeliwo szare EN-GJL-250, epoksydowane EKB RAL Wspornik napędu żeliwo szare EN-GJL-250, epoksydowane EKB RAL Słupki wspornika stal konstrukcyjna St3x galwanizowana 10 Śruby, nakrętki stal ocynkowana * inne wykonania materiałowe na zapytanie ofertowe.

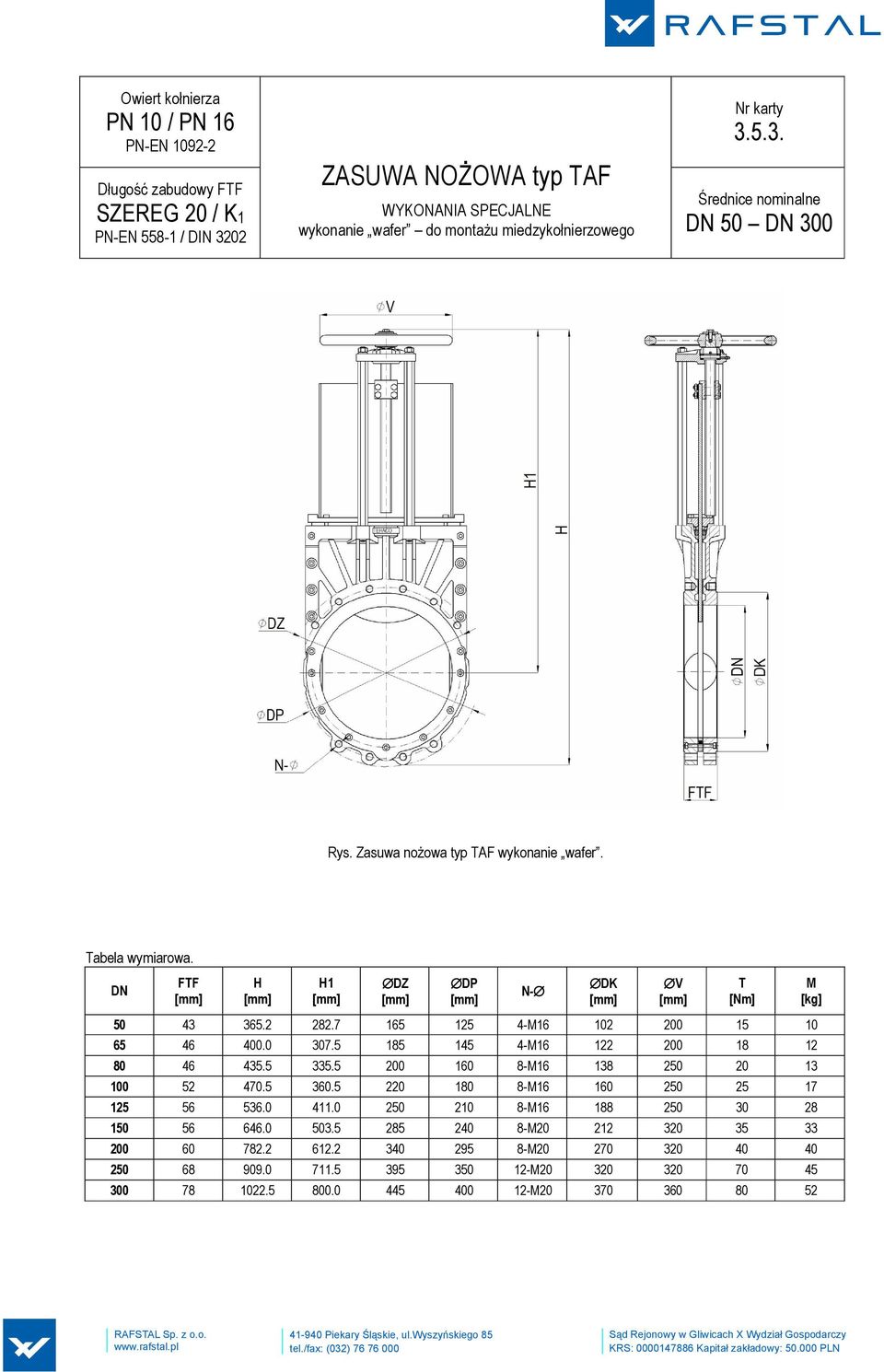

3 wykonanie wafer do montażu miedzykołnierzowego DN 50 DN 300 Rys. Zasuwa nożowa typ TAF wykonanie wafer. Tabela wymiarowa. DN FTF H H1 DZ DP N- DK V T [Nm] M [kg] M M M M M M M M M

4 PN 10 wykonanie luger - do montażu na króćcu DN 350 DN 600 Rys. Zasuwa nożowa typ TAF wykonanie luger. Tabela wymiarowa. DN FTF H H1 DZ DP DK N- V T [Nm] M [kg] M M M M

5 WYPOSAŻENIE ARMATURY W ZALEŻNOŚCI OD PRZEPŁYWAJĄCEGO MEDIUM Sznur bawełniany+nbr Sznur bawełniany Sznur żaroodporny Uszczelnienie dławicowe Standard - media o temperaturze do 200 C - media o temperaturze powyżej 200 C Producent zastrzega sobie prawo wprowadzania zmian konstrukcyjnych Skrobak noża Powłoka kompozytowa - chroni uszczelnienie dławicowe przed uszkodzeniem, usuwa medium które przywarło do noża Powłoka kompozytowa w świetle przelotu zasuwy mająca kontakt z przepływającym medium. - zwiększenie wytrzymałości na ścieranie - uzyskanie odporności chemicznej na określone media Nóż profilowany H Nóż profilowany Y Nóż profilowany V Kształt noża z uszczelnieniem ze sznura bawełnianego z uszczelnieniem metalowym - przepływ jednokierunkowy z uszczelnieniem metalowym - przepływ dwukierunkowy NBR, EPDM, Viton Sznur bawełniany Uszczelka metalowa Uszczelnienie zasuwy Dobór materiału w zależności od warunków pracy i agresywności medium - media suche, sypkie - media sypkie, lepkie, gorące Grzałka w korpusie Powłoka Rilsan zapobiega zastyganiu medium na elementach armatury trwałe zabezpieczenie antykorozyjne żeliwnych elementów zasuwy (standard)
