WŁÓŻ BATERIE. Umieść 3 baterie AAA wewnątrz wyświetlacza bezprzewodowego oraz 3 baterie AA wewnątrz nadajnika

Transkrypt

1 WŁÓŻ BATERIE Umieść 3 baterie AAA wewnątrz wyświetlacza bezprzewodowego oraz 3 baterie AA wewnątrz nadajnika

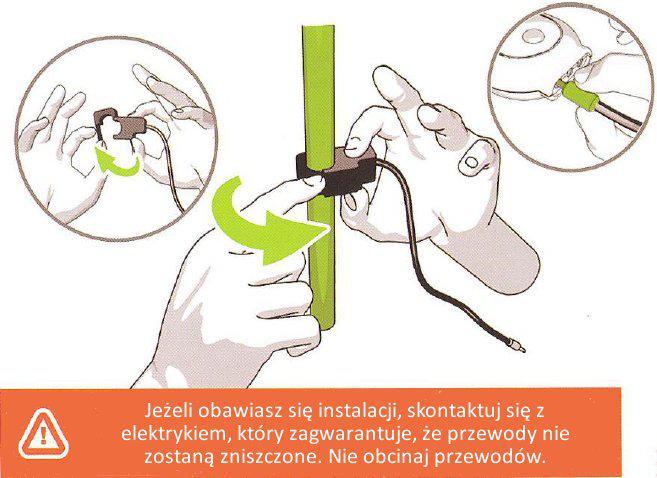

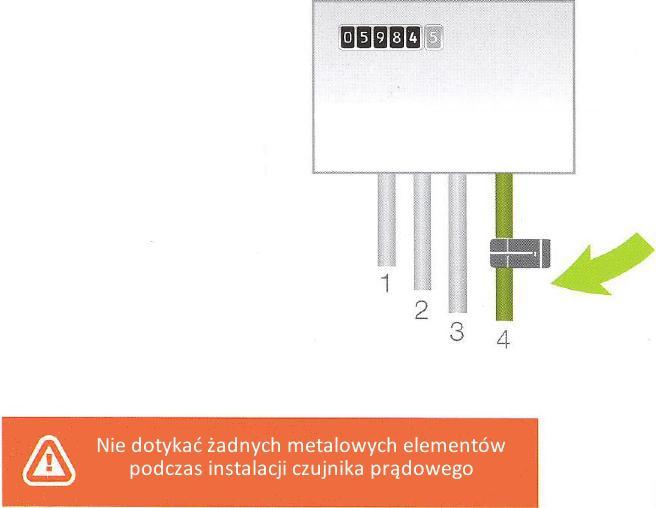

2 ZLOKALIZUJ PRZEWÓD ZASILAJĄCY UMIEŚĆ CZUJNIK Na wyjściu licznika energii elektrycznej powinny znajdować się cztery przewody (patrz rysunek). Przewód zasilający (numer 4) jest przewodem pod napięciem wychodzącym z licznika i prowadzącym do skrzynki bezpiecznikowej. Podłącz mini czujnik prądowy do przewodu nr 4. Jeżeli twój panel elektryczny różni się od tego pokazanego na rysunku, zalecana jest konsultacja zgodnie z pełną instrukcją obsługi. Wyciągnij zapięcie aby otworzyć czujnik prądowy. Umieść czujnik wokół przewodu zasilającego i zamknij klamrę zapięcia. Umieść końcówkę czujnika typu jack" w panelu tylnym nadajnika

3 POŁĄCZ NADAJNIK Z WYŚWIETLACZEM USTAWIENIE DATY I GODZINY Wciśnij przycisk połączenia umieszczony w tylnej części jednostki wyświetlacza. Ikona połączenia na ekranie zacznie migać. Znajdź przycisk do ustawiania czasu (time set) umieszczony w tylnej części wyświetlacza. Przytrzymaj go przez 2 sekundy. Następnie używając przycisków przód (FWD) i tył (BWD) ustaw odpowiednie liczby. Naciśnij przycisk zatwierdzający (unit set) aby przejść do kolejnego ustawienia. Naciśnij przycisk w nadajniku aby zakończyć synchronizację. Jeżeli połączenie zostanie nawiązane poprawnie, ikona połączenia będzie widoczna ponownie na ekranie

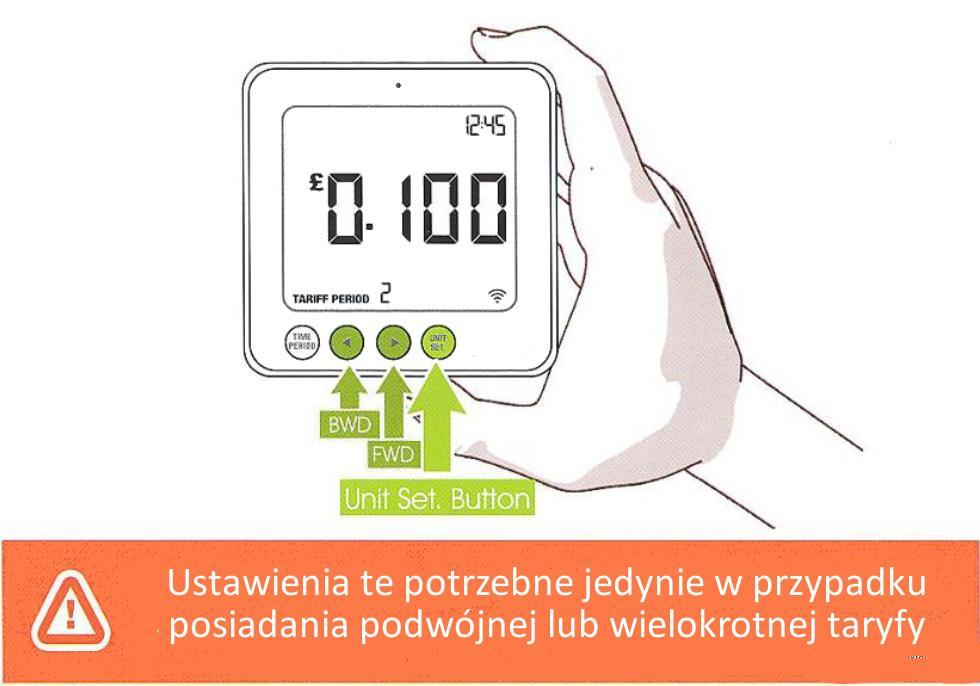

4 USTAWIENIE POZOSTAŁYCH DANYCH USTAWIENIE KILKU TARYF Naciśnij i przytrzymaj przycisk ustawień jednostki unit set przez 2 sekundy. Następnie używając przycisków przód (FWD) i tył (BWD) ustaw odpowiednie liczby. Naciśnij przycisk unit set aby przejść do kolejnego ustawienia Naciśnij i przytrzymaj przycisk ustawień unit set przez 2 sekundy. Naciśnij przycisk unit set dwa lub więcej razy aby znaleźć tryb ustawień taryfy TARIFF. Używając przycisków przód (FWD) i tył (BWD) ustaw czas początkowy (Start Time) dla taryfy 1 (Tariff 1). Naciśnij przycisk unit set oraz używając przycisków przód (FWD) i tył (BWD) ustaw czas końcowy dla taryfy 1. Naciśnij przycisk unit set aby zakończyć. W czasie procesu wprowadzania ustawień, wciskając przycisk time period można w każdej chwili zakończyć i wyjść z funkcji trybu ustawiania zapisując jednocześnie wszystkie dotychczas wprowadzone ustawienia

5 TRYB AKTUALNEJ ENERGII TRYB DANYCH ŚREDNICH Naciśnij przycisk ustawień unit set aby zamienić jednostki wyświetlania pomiędzy mocą (kw), kosztami na godzinę, emisją węgla na godzinę, kosztami dziennymi, dzienną emisją węgla, w oparciu o chwilowe zużycie mocy. Naciśnij przycisk function aby uzyskać dostęp do trybu danych ŚREDNICH (AVERAGE). Informacje wyświetlane w tym trybie stanowią średnią obliczoną od momentu pierwszego uruchomienia systemu. Naciśnij przycisk time period aby uzyskać dostęp do danych dziennych, tygodniowych i miesięcznych. Naciśnij przycisk unit set aby zmienić jednostki wyświetlania z kwh na koszty lub emisję węgla

6 HISTORIA DANYCH Naciśnij przycisk function aby uzyskać dostęp do historii danych zużycia. Tryb HISTORIA umożliwia dostęp do danych zmagazynowanych w urządzeniu w okresie poprzednich tygodni lub miesięcy. Pytania Jeśli macie Państwo jakiekolwiek pytania dotyczące instalacji lub jeśli chcielibyście uzyskać więcej informacji na temat oszczędzania energii elektrycznej, prosimy o kontakt z Rogerem lub odwiedzenie naszej strony. Odpowiadamy na Państwa pytania drogą ową w ciągu 48 godzin Petra Energia Sp. z o.o. ul. Sochaczewska 110, Macierzysz Ożarów Mazowiecki tel: pomoc@petraenergia.pl W PUDEŁKU Naciśnij przycisk time period aby uzyskać dostęp do danych dziennych, tygodniowych i miesięcznych. Używając przycisków przód (FWD) i tył (BWD) przechodź do wcześniejszych informacji. Naciśnij przycisk unit set aby zmienić jednostki wyświetlania z kwh na koszty lub emisję węgla
