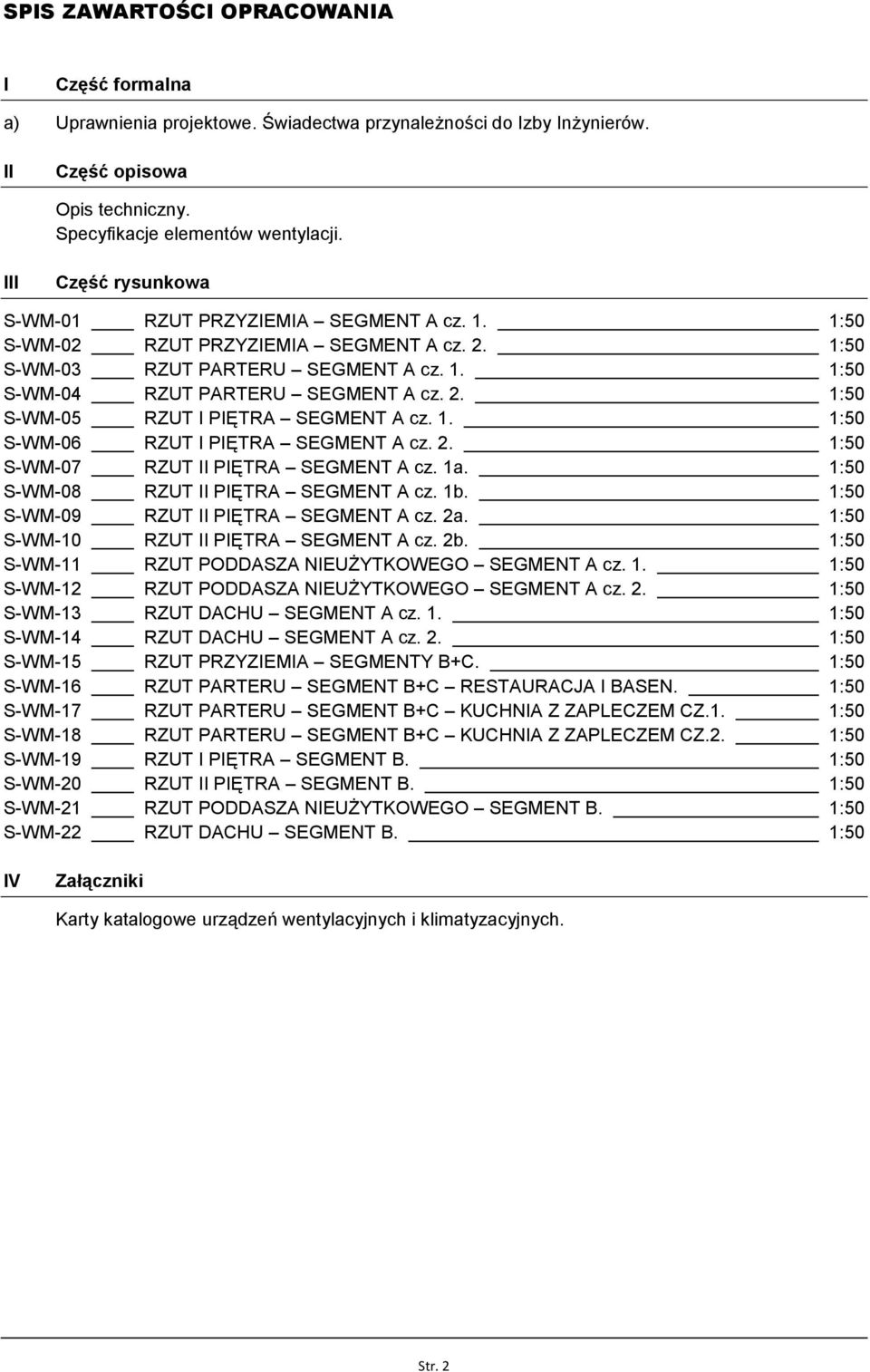

1 SPIS ZAWARTOŚCI OPRACOWANIA I Część formalna a) Uprawnienia projektowe. Świadectwa przynależności do Izby Inżynierów. II Część opisowa Opis techniczny. Specyfikacje elementów wentylacji. III Część rysunkowa S-WM-01 RZUT PRZYZIEMIA SEGMENT A cz. 1. 1:50 S-WM-02 RZUT PRZYZIEMIA SEGMENT A cz. 2. 1:50 S-WM-03 RZUT PARTERU SEGMENT A cz. 1. 1:50 S-WM-04 RZUT PARTERU SEGMENT A cz. 2. 1:50 S-WM-05 RZUT I PIĘTRA SEGMENT A cz. 1. 1:50 S-WM-06 RZUT I PIĘTRA SEGMENT A cz. 2. 1:50 S-WM-07 RZUT II PIĘTRA SEGMENT A cz. 1a. 1:50 S-WM-08 RZUT II PIĘTRA SEGMENT A cz. 1b. 1:50 S-WM-09 RZUT II PIĘTRA SEGMENT A cz. 2a. 1:50 S-WM-10 RZUT II PIĘTRA SEGMENT A cz. 2b. 1:50 S-WM-11 RZUT PODDASZA NIEUŻYTKOWEGO SEGMENT A cz. 1. 1:50 S-WM-12 RZUT PODDASZA NIEUŻYTKOWEGO SEGMENT A cz. 2. 1:50 S-WM-13 RZUT DACHU SEGMENT A cz. 1. 1:50 S-WM-14 RZUT DACHU SEGMENT A cz. 2. 1:50 S-WM-15 RZUT PRZYZIEMIA SEGMENTY B+C. 1:50 S-WM-16 RZUT PARTERU SEGMENT B+C RESTAURACJA I BASEN. 1:50 S-WM-17 RZUT PARTERU SEGMENT B+C KUCHNIA Z ZAPLECZEM CZ.1. 1:50 S-WM-18 RZUT PARTERU SEGMENT B+C KUCHNIA Z ZAPLECZEM CZ.2. 1:50 S-WM-19 RZUT I PIĘTRA SEGMENT B. 1:50 S-WM-20 RZUT II PIĘTRA SEGMENT B. 1:50 S-WM-21 RZUT PODDASZA NIEUŻYTKOWEGO SEGMENT B. 1:50 S-WM-22 RZUT DACHU SEGMENT B. 1:50 IV Załączniki Karty katalogowe urządzeń wentylacyjnych i klimatyzacyjnych. Str. 2

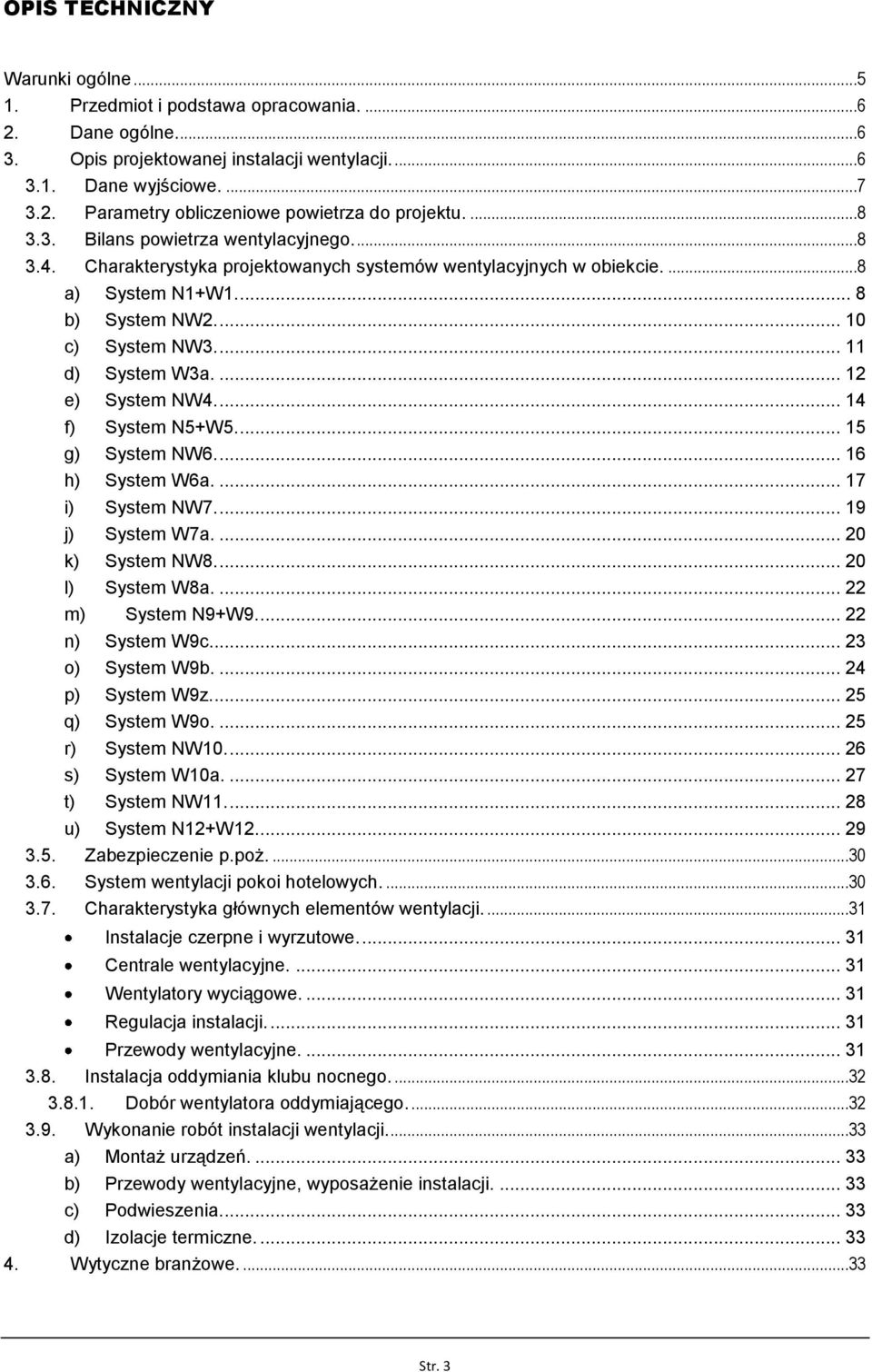

2 OPIS TECHNICZNY Warunki ogólne Przedmiot i podstawa opracowania Dane ogólne Opis projektowanej instalacji wentylacji Dane wyjściowe Parametry obliczeniowe powietrza do projektu Bilans powietrza wentylacyjnego Charakterystyka projektowanych systemów wentylacyjnych w obiekcie....8 a) System N1+W b) System NW c) System NW d) System W3a e) System NW f) System N5+W g) System NW h) System W6a i) System NW j) System W7a k) System NW l) System W8a m) System N9+W n) System W9c o) System W9b p) System W9z q) System W9o r) System NW s) System W10a t) System NW u) System N12+W Zabezpieczenie p.poż System wentylacji pokoi hotelowych Charakterystyka głównych elementów wentylacji Instalacje czerpne i wyrzutowe Centrale wentylacyjne Wentylatory wyciągowe Regulacja instalacji Przewody wentylacyjne Instalacja oddymiania klubu nocnego Dobór wentylatora oddymiającego Wykonanie robót instalacji wentylacji a) Montaż urządzeń b) Przewody wentylacyjne, wyposażenie instalacji c) Podwieszenia d) Izolacje termiczne Wytyczne branżowe Str. 3

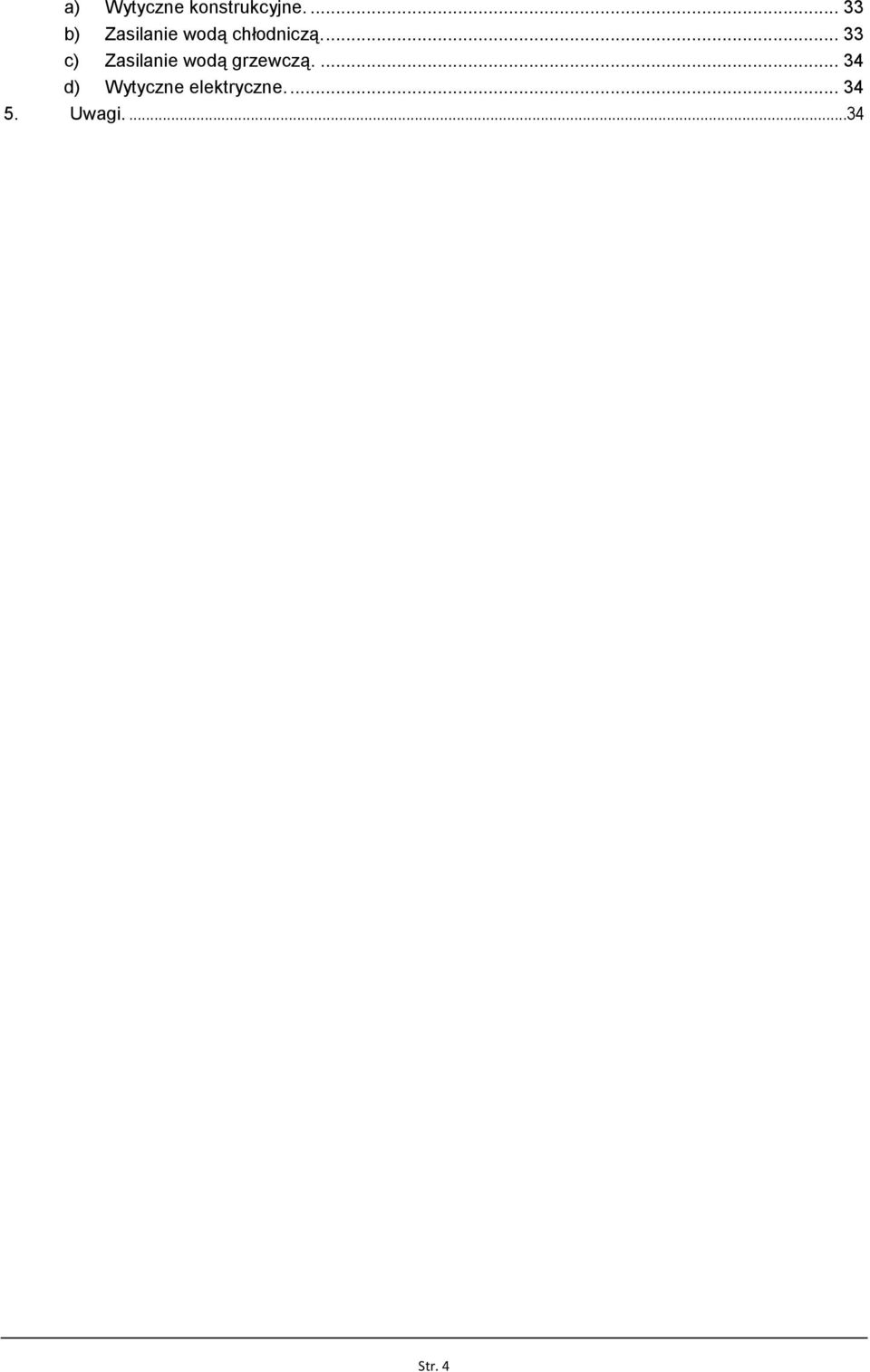

3 a) Wytyczne konstrukcyjne b) Zasilanie wodą chłodniczą c) Zasilanie wodą grzewczą d) Wytyczne elektryczne Uwagi Str. 4

4 Warunki ogólne.1. Wykonawca jest zobowiązany do wykonania kompletnej instalacji wentylacji mechanicznej opisanej w niniejszej specyfikacji..2. Wykonawca jest zobowiązany do zrealizowania wszystkich brakujących i pominiętych w niniejszym opracowaniu elementów instalacji wraz z dostarczeniem koniecznych materiałów i urządzeń dla kompletnego wykonania instalacji wentylacji mechanicznej i zapewnienia jej pełnej funkcjonalności..3. Wykonawca jest również zobowiązany do koordynacji i wykonania połączeń instalacji wentylacji mechanicznej w punktach wykonywanych przez wykonawców innych branż. Wykonawca jest zobowiązany do zapoznania się z kompletną specyfikacją projektową obiektu i dokonaniem koordynacji montażowych niniejszych instalacji z innymi instalacjami mechanicznymi i elektrycznymi. Wszelkie zmiany montażowe wynikające z braku koordynacji wykonania instalacji wentylacji z innymi branżami Wykonawca ma zrealizować na własny koszt..4. W przypadku kiedy Wykonawca zastosuje urządzenia niezgodne ze specyfikacją będzie obciążony kosztami demontażu tego urządzenia, zakupu i montażu urządzeń wyszczególnionych w niniejszej specyfikacji..5. Rysunki i część opisowa są dokumentacjami wzajemnie uzupełniającymi się. Wszystkie elementy ujęte w części opisowej a nie pokazane na rysunkach oraz pokazane na rysunkach a nie ujęte specyfikacją winny być traktowane jakby były ujęte w obu..6. Wszystkie wykonywane prace oraz proponowane materiały winny odpowiadać Polskim Normom i posiadać stosowną deklarację zgodności lub posiadać znak CE i deklarację zgodności z normami zharmonizowanymi oraz posiadać niezbędne atesty tak aby spełniać obowiązujące przepisy..7. Do zakresu prac Wykonawcy każdorazowo wchodzą próby urządzeń i instalacji wg. obowiązujących norm i przepisów oraz protokolarny odbiór w obecności wskazanego przedstawiciela Inwestora. Do wykonanych prac Wykonawca winien załączyć również deklarację kompletności wykonanych prac oraz zgodności z projektem i niniejszą specyfikacją. Str. 5

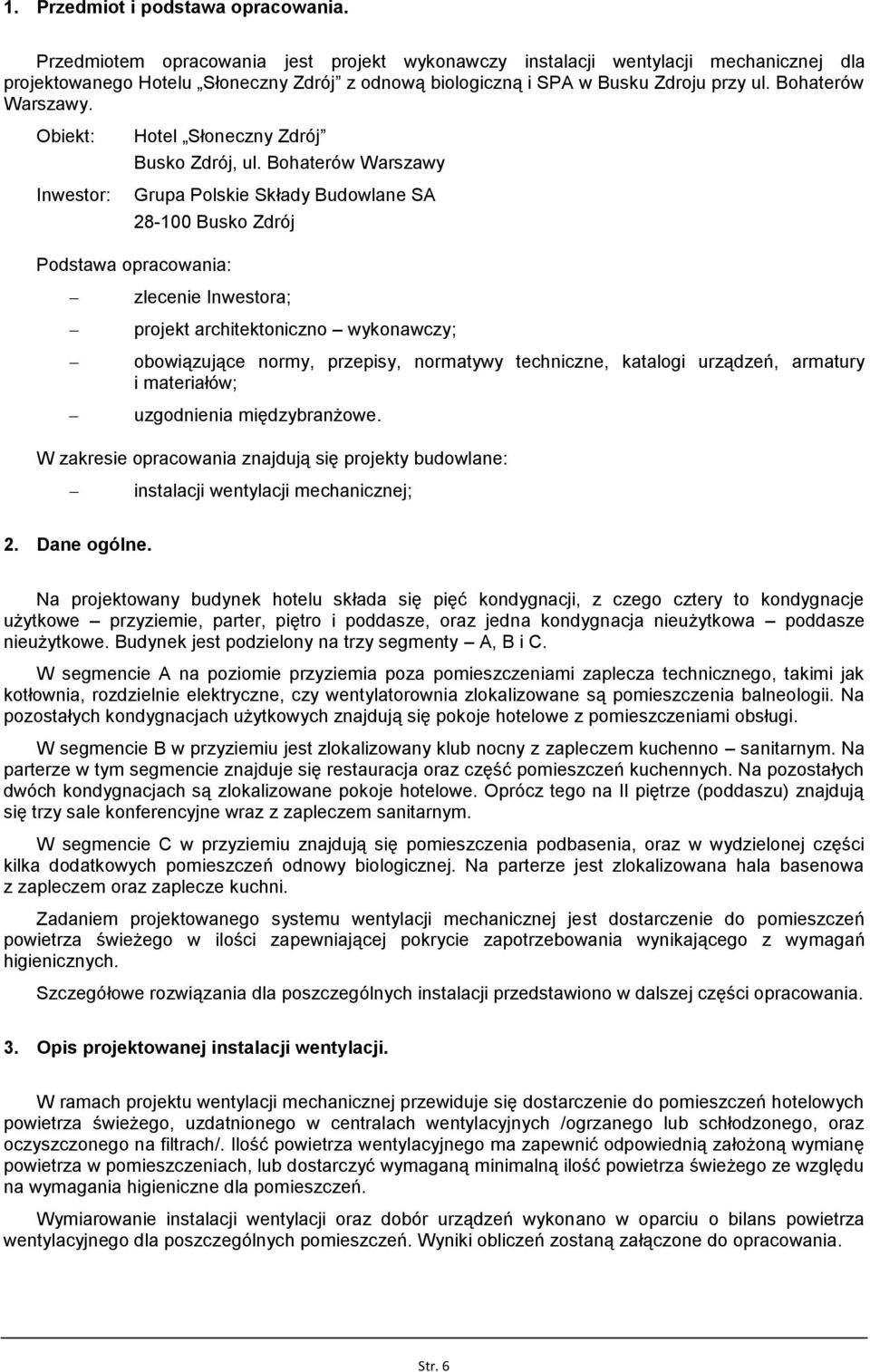

5 1. Przedmiot i podstawa opracowania. Przedmiotem opracowania jest projekt wykonawczy instalacji wentylacji mechanicznej dla projektowanego Hotelu Słoneczny Zdrój z odnową biologiczną i SPA w Busku Zdroju przy ul. Bohaterów Warszawy. Obiekt: Inwestor: Hotel Słoneczny Zdrój Busko Zdrój, ul. Bohaterów Warszawy Grupa Polskie Składy Budowlane SA Busko Zdrój Podstawa opracowania: zlecenie Inwestora; projekt architektoniczno wykonawczy; obowiązujące normy, przepisy, normatywy techniczne, katalogi urządzeń, armatury i materiałów; uzgodnienia międzybranżowe. W zakresie opracowania znajdują się projekty budowlane: instalacji wentylacji mechanicznej; 2. Dane ogólne. Na projektowany budynek hotelu składa się pięć kondygnacji, z czego cztery to kondygnacje użytkowe przyziemie, parter, piętro i poddasze, oraz jedna kondygnacja nieużytkowa poddasze nieużytkowe. Budynek jest podzielony na trzy segmenty A, B i C. W segmencie A na poziomie przyziemia poza pomieszczeniami zaplecza technicznego, takimi jak kotłownia, rozdzielnie elektryczne, czy wentylatorownia zlokalizowane są pomieszczenia balneologii. Na pozostałych kondygnacjach użytkowych znajdują się pokoje hotelowe z pomieszczeniami obsługi. W segmencie B w przyziemiu jest zlokalizowany klub nocny z zapleczem kuchenno sanitarnym. Na parterze w tym segmencie znajduje się restauracja oraz część pomieszczeń kuchennych. Na pozostałych dwóch kondygnacjach są zlokalizowane pokoje hotelowe. Oprócz tego na II piętrze (poddaszu) znajdują się trzy sale konferencyjne wraz z zapleczem sanitarnym. W segmencie C w przyziemiu znajdują się pomieszczenia podbasenia, oraz w wydzielonej części kilka dodatkowych pomieszczeń odnowy biologicznej. Na parterze jest zlokalizowana hala basenowa z zapleczem oraz zaplecze kuchni. Zadaniem projektowanego systemu wentylacji mechanicznej jest dostarczenie do pomieszczeń powietrza świeżego w ilości zapewniającej pokrycie zapotrzebowania wynikającego z wymagań higienicznych. Szczegółowe rozwiązania dla poszczególnych instalacji przedstawiono w dalszej części opracowania. 3. Opis projektowanej instalacji wentylacji. W ramach projektu wentylacji mechanicznej przewiduje się dostarczenie do pomieszczeń hotelowych powietrza świeżego, uzdatnionego w centralach wentylacyjnych /ogrzanego lub schłodzonego, oraz oczyszczonego na filtrach/. Ilość powietrza wentylacyjnego ma zapewnić odpowiednią założoną wymianę powietrza w pomieszczeniach, lub dostarczyć wymaganą minimalną ilość powietrza świeżego ze względu na wymagania higieniczne dla pomieszczeń. Wymiarowanie instalacji wentylacji oraz dobór urządzeń wykonano w oparciu o bilans powietrza wentylacyjnego dla poszczególnych pomieszczeń. Wyniki obliczeń zostaną załączone do opracowania. Str. 6

6 Uzdatnianie powietrza będzie się odbywać w centralach wentylacyjnych zlokalizowanych, zgodnie z częścią rysunkową opracowania, w maszynowniach w przyziemiu w segmencie A i C, na poddaszu nieużytkowym w segmencie A i B, oraz podwieszonych w przestrzeni sufitu podwieszanego. Dla potrzeb projektowych zostały dobrane urządzenia firmy VTS CLIMA. Centrala basenowa dla hali basenowej została dobrana z oferty firmy IV PRODUKT, natomiast dla pomieszczeń Łaźni, Hammamu i Tepidarium dobrano centralę nawiewną podwieszaną firmy SYSTEMAIR. Dla zapewnienia komfortu w okresie lata przewiduje się schładzanie powietrza nawiewanego do pomieszczeń. Będzie to możliwe dzięki zastosowaniu central wentylacyjnych wyposażonych w sekcje chłodnic wodnych zasilanych wodą lodową z agregatu wody lodowej. Czynnik chłodniczy stanowi 30% roztwór glikolu etylenowego o parametrach 7/12 C. Obliczeniowa temperatura nawiewu jest zależna od typu pomieszczeń i wynosi odpowiednio: 20 C dla klubu nocnego, restauracji i kuchni, 24 C dla pomieszczeń balneologii, zaplecza technicznego, oraz pokoi hotelowych i pomieszczeń ogólnodostępnych, natomiast dla hali basenowej wraz z zapleczem basenu, oraz dla segmentu łażnia+tepidarium+hammam temperatura nawiewu latem wynosi 30 C. W okresie zimy powietrze zewnętrzne będzie ogrzewane do temperatury nawiewu wynoszącej w zależności od rodzaju pomieszczeń odpowiednio: 20 C dla pokoi hotelowych i pomieszczeń ogólnodostępnych, restauracji, klubu nocnego i kuchni, 24 C dla pomieszczeń balneologii. W hali basenowej z zapleczem, oraz w segmencie łaźnia+tepidarium+hammam, temperatura nawiewu wynosi 30 C. Ogrzewanie powietrza za pośrednictwem nagrzewnic wodnych w centralach. Czynnik grzewczy stanowi woda grzewcza o parametrach 80/60 C dostarczana z kotłowni gazowej w budynku. Projektowany system wentylacji ma zapewnić właściwą wymianę powietrza w pomieszczeniach i dostarczyć wymaganą ilość powietrza świeżego ze względów higienicznych. Dodatkowe dogrzewanie bądź chłodzenie powietrza będzie możliwe przez zastosowanie klimakonwektorów grzewczo chłodzących. Projektowany system wentylacji nie jest przeznaczony do ogrzewania bądź chłodzenia pomieszczeń. Rozprowadzenie uzdatnionego powietrza poprzez system kanałów wentylacyjnych prostokątnym i okrągłym. o przekroju Cała instalacja wentylacji mechanicznej w budynku została podzielona na kilka odrębnych systemów. Systemy są grupowane w zależności od przeznaczenia obsługiwanych pomieszczeń. Szczegółowa charakterystyka poszczególnych systemów w dalszej części opracowania Dane wyjściowe. Przy doborze systemu, określeniu wymaganej krotności wymiany oraz parametrów powietrza nawiewanego posłużono się wytycznymi zawartymi w poniższych dokumentach: Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 75, poz. 690, z 2002 r. Nr 33, poz. 270, oraz z 2004 r. Nr 109, poz. 1156). Rozporządzenie Ministra Infrastruktury z dnia 6 listopada 2008 r. zmieniające rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. PN-B-03430:1983. Wentylacja w budynkach mieszkalnych, zamieszkania zbiorowego i użyteczności publicznej. Wymagania. PN-B-03430:1983/Az3:2000. Wentylacja w budynkach mieszkalnych, zamieszkania zbiorowego i użyteczności publicznej. Wymagania (Zmiana Az3). PN-B-03421:1978. Wentylacja i klimatyzacja. Parametry obliczeniowe powietrza wewnętrznego w pomieszczeniach przeznaczonych do stałego przebywania ludzi. PN-B-03420:1976. Wentylacja i klimatyzacja. Parametry obliczeniowe powietrza zewnętrznego. Str. 7

7 3.2. Parametry obliczeniowe powietrza do projektu. a. Parametry obliczeniowe powietrza nawiewanego dla okresu letniego: klub nocny, restauracja, kuchnia: 20 C balneologia, zaplecza techniczne, pokoje hotelowe i części ogólnodostępne: 24 C hala basenowa z zapleczem, tepidarium, łaźnia, hammam: 30 C b. Parametry obliczeniowe powietrza nawiewanego dla okresu zimowego: klub nocny, restauracja, kuchnia, pokoje hotelowe i części ogólnodostępne: 20 C balneologia: 24 C hala basenowa z zapleczem, tepidarium, łaźnia, hammam: 30 C c. Parametry obliczeniowe powietrza zewnętrznego dla okresu lata (II strefa klimatyczna): temperatura/wilgotność powietrza zewnętrznego: 30 C/50% d. Parametry obliczeniowe powietrza zewnętrznego dla okresu zimy (III strefa klimatyczna): temperatura/wilgotność powietrza zewnętrznego: -20 C/100% e. Parametry wody grzewczej do zasilania nagrzewnic w centralach wentylacyjnych: temperatura zasilania/powrotu na instalacji: 80 C/60 C f. Parametry wody lodowej do zasilania chłodnic w centralach wentylacyjnych: temperatura zasilania/powrotu na instalacji: 7 C/12 C 3.3. Bilans powietrza wentylacyjnego. Szczegółowy bilans powietrza wentylacyjnego dla pomieszczeń, oraz zestawienie zbiorcze zostały dołączone do opracowania Charakterystyka projektowanych systemów wentylacyjnych w obiekcie. Całość instalacji wentylacji w obiekcie została podzielona na niezależne systemy wentylacyjne obsługujące poszczególne grupy pomieszczeń w określonych segmentach w budynku. a) System N1+W1. Systemy nawiewny i wywiewny do wentylacji pomieszczeń kąpieli siarkowych i kwasowęglowych w przyziemiu w segmencie A. System nawiewny N1 jest obsługiwany przez centralę wentylacyjną nawiewną podwieszaną oznaczoną N1, zlokalizowaną w przestrzeni sufitu podwieszanego nad pomieszczeniem przedsionka (A.-1.U.12). System wywiewny W1 jest obsługiwany przez dachowy wentylator wyciągowy oznaczony W1. Poniżej szczegółowy opis poszczególnych elementów systemu. Centrala wentylacyjna N1. Zasysanie powietrza świeżego do centrali poprzez czerpnię dachową oznaczoną CZ1+5. Od strony kanału czerpnego przy centrali przewidzieć przepustnicę powietrza świeżego. Powietrze zewnętrze będzie filtrowane w centrali. Należy pamiętać o okresowej kontroli czystości filtra i w przypadku konieczności wymieniać wkład filtracyjny. Podłączenie centrali do instalacji za pośrednictwem króćców elastycznych. Na nawiewie przewidzieć tłumik hałasu. Str. 8

8 Parametry do doboru centrali wentylacyjnej: ilość powietrza wentylacyjnego nawiew: 850 m 3 /h temperatura powietrza nawiewanego lato/zima: 24 C/24 C Dobrana została centrala wentylacyjna nawiewna w wykonaniu podwieszanym prod. VTS CLIMA typ VS-10-R-HC-T wyposażona w nagrzewnicę i chłodnicę wodną. Zapotrzebowanie mocy grzewczej: 12,58 kw Zapotrzebowanie mocy chłodniczej: 2,0 kw Parametry zasilania: 400V/50Hz/0,55kW Wymienniki w centrali (nagrzewnicę i chłodnicę wodną) należy wyposażyć w zestawy regulacyjne dla nagrzewnicy zestaw z pompą obiegową i zaworem trójdrogowym, dla chłodnicy zestaw z zaworem regulacyjnym trójdrogowym. Należy zapewnić dostęp serwisowy do centrali. Zasilanie centrali należy ująć w opracowaniu elektrycznym. Wentylator wywiewny W1. Ze względu na specyfikę pomieszczeń kąpielowych i wydobywające się opary kwasów przewiduje się zastosowanie wentylatora w wykonaniu chemoodpornym. ilość powietrza wentylacyjnego wywiew: 850 m 3 /h Dobrany został wentylator dachowy prod. VENTURE INDUSTRIES typ RVISP/ T. Parametry zasilania: 400V/50Hz/0,37kW podstawa dachowa złącze elastyczne klapa zwrotna Do nawiewu i wywiewu powietrza przewiduje się zastosowanie kratek nawiewnych i wywiewnych w wykonaniu chemoodpornym np. prod. CHEMO-WENT. Instalację nawiewną wykonać z blachy stalowej ocynkowanej, zaizolować matami z wełny mineralnej grubości 40 mm. Instalację wywiewną wykonać w całości z tworzywa sztucznego (np. elementy wentylacyjne zgodnie z ofertą firmy. CHEMO-WENT). Nie przewiduje się izolowania instalacji wywiewnej. Sterowanie i regulacja. Zakłada się jednoczesne działanie centrali wentylacyjnej sprzężone z wentylatorem wywiewnym. Można umożliwić bądź włączanie instalacji na czas użytkowania pomieszczeń, bądź założyć ciągłe działanie instalacji z obniżeniem nocnym do połowy wydajności. Str. 9

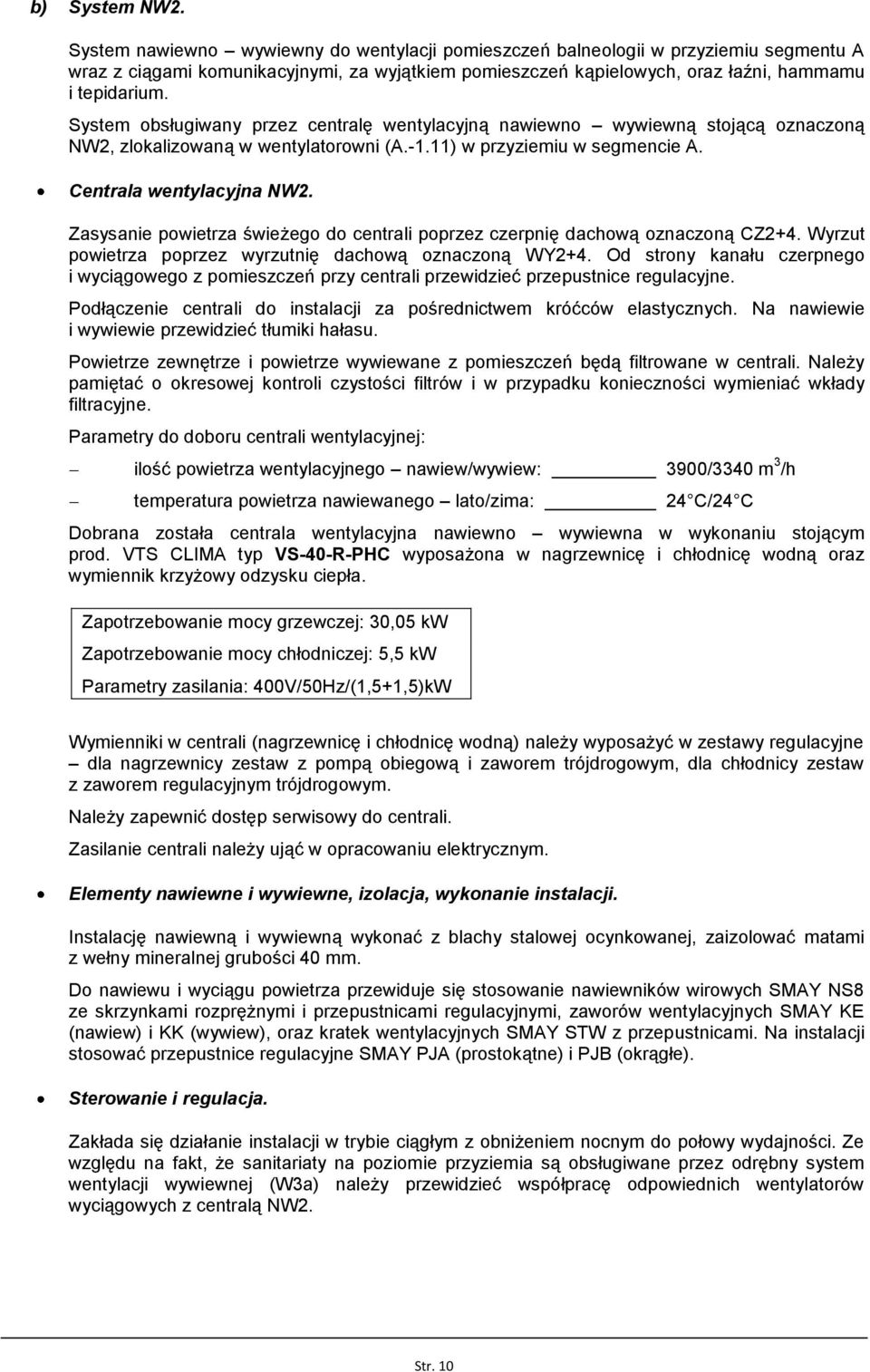

9 b) System NW2. System nawiewno wywiewny do wentylacji pomieszczeń balneologii w przyziemiu segmentu A wraz z ciągami komunikacyjnymi, za wyjątkiem pomieszczeń kąpielowych, oraz łaźni, hammamu i tepidarium. System obsługiwany przez centralę wentylacyjną nawiewno wywiewną stojącą oznaczoną NW2, zlokalizowaną w wentylatorowni (A.-1.11) w przyziemiu w segmencie A. Centrala wentylacyjna NW2. Zasysanie powietrza świeżego do centrali poprzez czerpnię dachową oznaczoną CZ2+4. Wyrzut powietrza poprzez wyrzutnię dachową oznaczoną WY2+4. Od strony kanału czerpnego i wyciągowego z pomieszczeń przy centrali przewidzieć przepustnice regulacyjne. Podłączenie centrali do instalacji za pośrednictwem króćców elastycznych. Na nawiewie i wywiewie przewidzieć tłumiki hałasu. Powietrze zewnętrze i powietrze wywiewane z pomieszczeń będą filtrowane w centrali. Należy pamiętać o okresowej kontroli czystości filtrów i w przypadku konieczności wymieniać wkłady filtracyjne. Parametry do doboru centrali wentylacyjnej: ilość powietrza wentylacyjnego nawiew/wywiew: 3900/3340 m 3 /h temperatura powietrza nawiewanego lato/zima: 24 C/24 C Dobrana została centrala wentylacyjna nawiewno wywiewna w wykonaniu stojącym prod. VTS CLIMA typ VS-40-R-PHC wyposażona w nagrzewnicę i chłodnicę wodną oraz wymiennik krzyżowy odzysku ciepła. Zapotrzebowanie mocy grzewczej: 30,05 kw Zapotrzebowanie mocy chłodniczej: 5,5 kw Parametry zasilania: 400V/50Hz/(1,5+1,5)kW Wymienniki w centrali (nagrzewnicę i chłodnicę wodną) należy wyposażyć w zestawy regulacyjne dla nagrzewnicy zestaw z pompą obiegową i zaworem trójdrogowym, dla chłodnicy zestaw z zaworem regulacyjnym trójdrogowym. Należy zapewnić dostęp serwisowy do centrali. Zasilanie centrali należy ująć w opracowaniu elektrycznym. Instalację nawiewną i wywiewną wykonać z blachy stalowej ocynkowanej, zaizolować matami z wełny mineralnej grubości 40 mm. Do nawiewu i wyciągu powietrza przewiduje się stosowanie nawiewników wirowych SMAY NS8 ze skrzynkami rozprężnymi i przepustnicami regulacyjnymi, zaworów wentylacyjnych SMAY KE (nawiew) i KK (wywiew), oraz kratek wentylacyjnych SMAY STW z przepustnicami. Na instalacji stosować przepustnice regulacyjne SMAY PJA (prostokątne) i PJB (okrągłe). Sterowanie i regulacja. Zakłada się działanie instalacji w trybie ciągłym z obniżeniem nocnym do połowy wydajności. Ze względu na fakt, że sanitariaty na poziomie przyziemia są obsługiwane przez odrębny system wentylacji wywiewnej (W3a) należy przewidzieć współpracę odpowiednich wentylatorów wyciągowych z centralą NW2. Str. 10

10 Można umożliwić włączanie instalacji na czas użytkowania pomieszczeń. W tym celu na poszczególnych odgałęzieniach do sanitariatów przewidziano zastosowanie regulatorów stałego przepływu z możliwością wyposażenia w siłowniki elektryczne. Przy założeniu możliwości regulacji należy regulatory przepływu wyposażyć w siłowniki elektryczne, przewidzieć regulatory przepływu dla wentylatorów wyciągowych z sanitariatów i spiąć całość układem automatyki. Projekt automatyki nie jest objęty niniejszym opracowaniem. c) System NW3. System nawiewno wywiewny do wentylacji pokoi hotelowych wraz z pomieszczeniami ogólnodostępnymi w segmencie A na poziomie parteru, piętra i poddasza. System obsługiwany przez centralę wentylacyjną nawiewno wywiewną stojącą oznaczoną NW3, zlokalizowaną na poddaszu nieużytkowym w segmencie A. Centrala wentylacyjna NW3. Zasysanie powietrza świeżego do centrali poprzez czerpnię ścienną na poziomie poddasza nieużytkowego w segmencie A. Wyrzut powietrza poprzez wyrzutnię ścienną na poziomie poddasza nieużytkowego w segmencie A. Od strony kanału czerpnego i wyciągowego z pomieszczeń przy centrali przewidzieć przepustnice regulacyjne. Podłączenie centrali do instalacji za pośrednictwem króćców elastycznych. Na nawiewie i wywiewie przewidzieć tłumiki hałasu. Powietrze zewnętrze i powietrze wywiewane z pomieszczeń będą filtrowane w centrali. Należy pamiętać o okresowej kontroli czystości filtrów i w przypadku konieczności wymieniać wkłady filtracyjne. Parametry do doboru centrali wentylacyjnej: ilość powietrza wentylacyjnego nawiew/wywiew: 9245/3260 m 3 /h temperatura powietrza nawiewanego lato/zima: 24 C/20 C Dobrana została centrala wentylacyjna nawiewno wywiewna w wykonaniu stojącym prod. VTS CLIMA typ VS-100-R-GHC+VS-40-R-G wyposażona w nagrzewnicę i chłodnicę wodną oraz wymiennik glikolowy odzysku ciepła. Zapotrzebowanie mocy grzewczej: 103,76 kw Zapotrzebowanie mocy chłodniczej: 16,7 kw Parametry zasilania: 400V/50Hz/(4,0+1,5)kW Wymienniki w centrali (nagrzewnicę i chłodnicę wodną) należy wyposażyć w zestawy regulacyjne dla nagrzewnicy zestaw z pompą obiegową i zaworem trójdrogowym, dla chłodnicy zestaw z zaworem regulacyjnym trójdrogowym. Należy zapewnić dostęp serwisowy do centrali. Zasilanie centrali należy ująć w opracowaniu elektrycznym. Instalację nawiewną i wywiewną wykonać z blachy stalowej ocynkowanej, zaizolować matami z wełny mineralnej grubości 40 mm. Do nawiewu i wyciągu powietrza przewiduje się stosowanie nawiewników wirowych SMAY NS8 ze skrzynkami rozprężnymi i przepustnicami regulacyjnymi, zaworów wentylacyjnych SMAY KE (nawiew) i KK (wywiew), oraz kratek wentylacyjnych SMAY STW z przepustnicami. Na instalacji stosować przepustnice regulacyjne SMAY PJA (prostokątne) i PJB (okrągłe). Str. 11

11 Sterowanie i regulacja. Zakłada się działanie instalacji w trybie ciągłym z obniżeniem nocnym do połowy wydajności. Ze względu na fakt, że sanitariaty na poziomie przyziemia, parteru, piętra i poddasza są obsługiwane przez odrębny system wentylacji wywiewnej (W3a) należy przewidzieć współpracę odpowiednich wentylatorów wyciągowych z centralą NW3. Można umożliwić włączanie instalacji na poszczególnych kondygnacjach na czas użytkowania pomieszczeń. W tym celu na poszczególnych odgałęzieniach do sanitariatów przewidziano zastosowanie regulatorów stałego przepływu z możliwością wyposażenia w siłowniki elektryczne. Dodatkowo założono regulatory stałego przepływu na głównych odgałęzieniach instalacji nawiewnej i wywiewnej na poszczególne kondygnacje. Pozwoli to, przy właściwej konfiguracji automatyki na załączanie i wyłączanie poszczególnych kondygnacji. Przy założeniu możliwości regulacji należy regulatory przepływu wyposażyć w siłowniki elektryczne, przewidzieć regulatory przepływu dla wentylatorów wyciągowych z sanitariatów i spiąć całość układem automatyki. Projekt automatyki nie jest objęty niniejszym opracowaniem. d) System W3a. System wywiewny do wentylacji sanitariatów w przyziemiu, na parterze, piętrze i poddaszu w segmencie A, obsługiwany przez dachowe wentylatory wyciągowe oznaczone W1W3a, W2W3a, W3W3a, W4W3a i W5W3a. Poniżej szczegółowy opis poszczególnych elementów systemu. Wentylator wywiewny W1W3a. ilość powietrza wentylacyjnego wywiew: 705 m 3 /h Dobrany został wentylator dachowy prod. VENTURE INDUSTRIES typ RF/ Parametry zasilania: 400V/50Hz/230W podstawa dachowa krótka RSS 435 klapa zwrotna CAR-315 opaska przeciwdrganiowa ACOP PL 315 tłumik hałasu AKU-COMP Ø315 opaska zaciskowa SBF Ø325 Wentylator wywiewny W2W3a. ilość powietrza wentylacyjnego wywiew: 715 m 3 /h Dobrany został wentylator dachowy prod. VENTURE INDUSTRIES typ RF/ Parametry zasilania: 400V/50Hz/230W Str. 12

12 podstawa dachowa krótka RSS 435 klapa zwrotna CAR-315 opaska przeciwdrganiowa ACOP PL 315 tłumik hałasu AKU-COMP Ø315 opaska zaciskowa SBF Ø325 Wentylator wywiewny W3W3a. ilość powietrza wentylacyjnego wywiew: 1515 m 3 /h Dobrany został wentylator dachowy prod. VENTURE INDUSTRIES typ RF/ Parametry zasilania: 400V/50Hz/230W podstawa dachowa krótka RSS 435 klapa zwrotna CAR-315 opaska przeciwdrganiowa ACOP PL 315 tłumik hałasu AKU-COMP Ø315 opaska zaciskowa SBF Ø325 Wentylator wywiewny W4W3a. ilość powietrza wentylacyjnego wywiew: 2875 m 3 /h Dobrany został wentylator dachowy prod. VENTURE INDUSTRIES typ RF/4-400S. Parametry zasilania: 400V/50Hz/730W podstawa dachowa tłumiąca RSA 560 złącze P-560 klapa zwrotna JCA 560 złącze przeciwdrganiowe JAE-560 króciec K-560 Wentylator wywiewny W5W3a. ilość powietrza wentylacyjnego wywiew: 1320 m 3 /h Str. 13

13 Dobrany został wentylator dachowy prod. VENTURE INDUSTRIES typ RF/ Parametry zasilania: 400V/50Hz/230W podstawa dachowa krótka RSS 435 klapa zwrotna CAR-315 opaska przeciwdrganiowa ACOP PL 315 tłumik hałasu AKU-COMP Ø315 opaska zaciskowa SBF Ø325 Do wywiewu powietrza przewiduje się zastosowanie zaworów wentylacyjnych SMAY KK. Instalację wykonać z blachy stalowej ocynkowanej. Nie przewiduje się izolowania instalacji wywiewnej. e) System NW4. System nawiewno wywiewny do wentylacji zaplecza techniczno socjalnego w przyziemiu segmentu A. System obsługiwany przez centralę wentylacyjną nawiewno wywiewną podwieszaną oznaczoną NW4, zlokalizowaną w wentylatorowni (A.-1.11) w przyziemiu w segmencie A. Centrala wentylacyjna NW4. Zasysanie powietrza świeżego do centrali poprzez czerpnię dachową oznaczoną CZ2+4. Wyrzut powietrza poprzez wyrzutnię dachową oznaczoną WY2+4. Od strony kanału czerpnego i wyciągowego z pomieszczeń przy centrali przewidzieć przepustnice regulacyjne. Podłączenie centrali do instalacji za pośrednictwem króćców elastycznych. Na nawiewie i wywiewie przewidzieć tłumiki hałasu. Powietrze zewnętrze i powietrze wywiewane z pomieszczeń będą filtrowane w centrali. Należy pamiętać o okresowej kontroli czystości filtrów i w przypadku konieczności wymieniać wkłady filtracyjne. Parametry do doboru centrali wentylacyjnej: ilość powietrza wentylacyjnego nawiew/wywiew: 1450/1405 m 3 /h temperatura powietrza nawiewanego lato/zima: 24 C/20 C Dobrana została centrala wentylacyjna nawiewno wywiewna w wykonaniu podwieszanym prod. VTS CLIMA typ VS-15-R-PHC-T wyposażona w nagrzewnicę i chłodnicę wodną oraz wymiennik krzyżowy odzysku ciepła. Zapotrzebowanie mocy grzewczej: 10,52 kw Zapotrzebowanie mocy chłodniczej: 2,4 kw Parametry zasilania: 400V/50Hz/(0,75+0,75)kW Wymienniki w centrali (nagrzewnicę i chłodnicę wodną) należy wyposażyć w zestawy regulacyjne dla nagrzewnicy zestaw z pompą obiegową i zaworem trójdrogowym, dla chłodnicy zestaw z zaworem regulacyjnym trójdrogowym. Str. 14

14 Należy zapewnić dostęp serwisowy do centrali. Zasilanie centrali należy ująć w opracowaniu elektrycznym. Instalację nawiewną i wywiewną wykonać z blachy stalowej ocynkowanej, zaizolować matami z wełny mineralnej grubości 40 mm. Do nawiewu i wyciągu powietrza przewiduje się stosowanie zaworów wentylacyjnych SMAY KE (nawiew) i KK (wywiew), oraz kratek wentylacyjnych SMAY STW z przepustnicami. Na instalacji stosować przepustnice regulacyjne SMAY PJA (prostokątne) i PJB (okrągłe). Sterowanie i regulacja. Zakłada się działanie instalacji w trybie ciągłym z obniżeniem nocnym do połowy wydajności. Ze względu na fakt, że sanitariaty na poziomie przyziemia są obsługiwane przez odrębny system wentylacji wywiewnej (W3a) należy przewidzieć współpracę odpowiednich wentylatorów wyciągowych z centralą NW4. Można umożliwić włączanie instalacji na czas użytkowania pomieszczeń. W tym celu na poszczególnych odgałęzieniach do sanitariatów przewidziano zastosowanie regulatorów stałego przepływu z możliwością wyposażenia w siłowniki elektryczne. Przy założeniu możliwości regulacji należy regulatory przepływu wyposażyć w siłowniki elektryczne, przewidzieć regulatory przepływu dla wentylatorów wyciągowych z sanitariatów i spiąć całość układem automatyki. Projekt automatyki nie jest objęty niniejszym opracowaniem. f) System N5+W5. Systemy nawiewny i wywiewny do wentylacji pomieszczeń łaźni, hammamu i tepidarium w przyziemiu w segmencie A. System nawiewny N5 jest obsługiwany przez centralę wentylacyjną nawiewną podwieszaną oznaczoną N5, zlokalizowaną w przestrzeni sufitu podwieszanego nad pomieszczeniem porządkowym (A.-1.04). System wywiewny W5 jest obsługiwany przez dachowy wentylator wyciągowy oznaczony W5. Poniżej szczegółowy opis poszczególnych elementów systemu. Centrala wentylacyjna N5. Zasysanie powietrza świeżego do centrali poprzez czerpnię dachową oznaczoną CZ1+5. Od strony kanału czerpnego przy centrali przewidzieć przepustnicę powietrza świeżego. Powietrze zewnętrze będzie filtrowane w centrali. Należy pamiętać o okresowej kontroli czystości filtra i w przypadku konieczności wymieniać wkład filtracyjny. Podłączenie centrali do instalacji za pośrednictwem króćców elastycznych. Na nawiewie przewidzieć tłumik hałasu. Parametry do doboru centrali wentylacyjnej: ilość powietrza wentylacyjnego nawiew: 300 m 3 /h temperatura powietrza nawiewanego lato/zima: 30 C/30 C Dobrana została centrala wentylacyjna nawiewna w wykonaniu podwieszanym prod. SYSTEMAIR typ TA 1500 HW wyposażona w nagrzewnicę wodną (bez chłodzenia). Zapotrzebowanie mocy grzewczej: 12,32 kw Parametry zasilania: 400V/50Hz/0,57kW Wymiennik w centrali (nagrzewnicę wodną) należy wyposażyć w zestaw regulacyjny z pompą obiegową i zaworem trójdrogowym. Str. 15

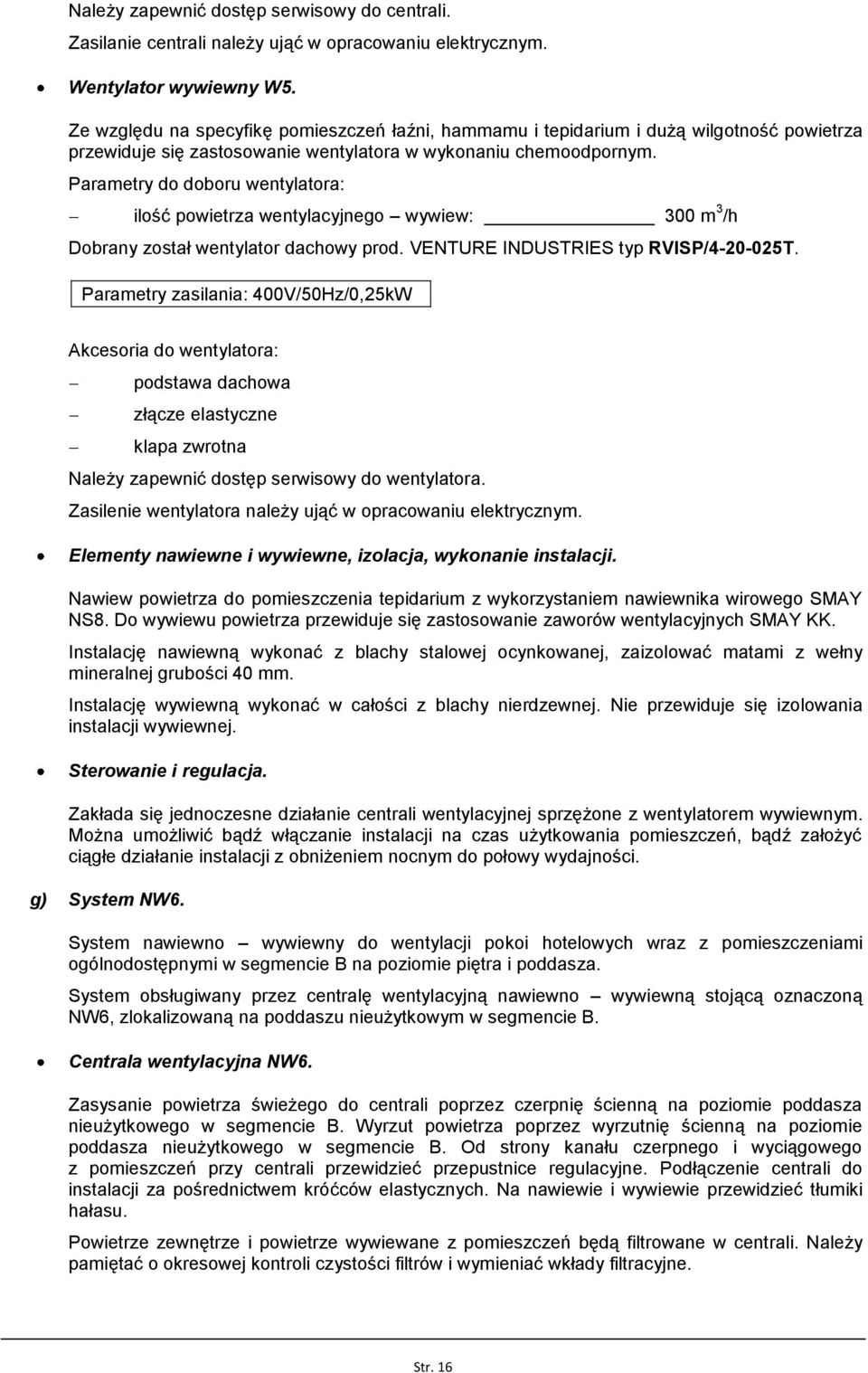

15 Należy zapewnić dostęp serwisowy do centrali. Zasilanie centrali należy ująć w opracowaniu elektrycznym. Wentylator wywiewny W5. Ze względu na specyfikę pomieszczeń łaźni, hammamu i tepidarium i dużą wilgotność powietrza przewiduje się zastosowanie wentylatora w wykonaniu chemoodpornym. ilość powietrza wentylacyjnego wywiew: 300 m 3 /h Dobrany został wentylator dachowy prod. VENTURE INDUSTRIES typ RVISP/ T. Parametry zasilania: 400V/50Hz/0,25kW podstawa dachowa złącze elastyczne klapa zwrotna Nawiew powietrza do pomieszczenia tepidarium z wykorzystaniem nawiewnika wirowego SMAY NS8. Do wywiewu powietrza przewiduje się zastosowanie zaworów wentylacyjnych SMAY KK. Instalację nawiewną wykonać z blachy stalowej ocynkowanej, zaizolować matami z wełny mineralnej grubości 40 mm. Instalację wywiewną wykonać w całości z blachy nierdzewnej. Nie przewiduje się izolowania instalacji wywiewnej. Sterowanie i regulacja. Zakłada się jednoczesne działanie centrali wentylacyjnej sprzężone z wentylatorem wywiewnym. Można umożliwić bądź włączanie instalacji na czas użytkowania pomieszczeń, bądź założyć ciągłe działanie instalacji z obniżeniem nocnym do połowy wydajności. g) System NW6. System nawiewno wywiewny do wentylacji pokoi hotelowych wraz z pomieszczeniami ogólnodostępnymi w segmencie B na poziomie piętra i poddasza. System obsługiwany przez centralę wentylacyjną nawiewno wywiewną stojącą oznaczoną NW6, zlokalizowaną na poddaszu nieużytkowym w segmencie B. Centrala wentylacyjna NW6. Zasysanie powietrza świeżego do centrali poprzez czerpnię ścienną na poziomie poddasza nieużytkowego w segmencie B. Wyrzut powietrza poprzez wyrzutnię ścienną na poziomie poddasza nieużytkowego w segmencie B. Od strony kanału czerpnego i wyciągowego z pomieszczeń przy centrali przewidzieć przepustnice regulacyjne. Podłączenie centrali do instalacji za pośrednictwem króćców elastycznych. Na nawiewie i wywiewie przewidzieć tłumiki hałasu. Powietrze zewnętrze i powietrze wywiewane z pomieszczeń będą filtrowane w centrali. Należy pamiętać o okresowej kontroli czystości filtrów i wymieniać wkłady filtracyjne. Str. 16

16 Parametry do doboru centrali wentylacyjnej: ilość powietrza wentylacyjnego nawiew/wywiew: 6220/4215 m 3 /h temperatura powietrza nawiewanego lato/zima: 24 C/20 C Dobrana została centrala wentylacyjna nawiewno wywiewna w wykonaniu stojącym prod. VTS CLIMA typ VS-55-L-PHC wyposażona w nagrzewnicę i chłodnicę wodną oraz wymiennik krzyżowy odzysku ciepła. Zapotrzebowanie mocy grzewczej: 45,47 kw Zapotrzebowanie mocy chłodniczej: 9,5 kw Parametry zasilania: 400V/50Hz/(2,2+2,2)kW Wymienniki w centrali (nagrzewnicę i chłodnicę wodną) należy wyposażyć w zestawy regulacyjne dla nagrzewnicy zestaw z pompą obiegową i zaworem trójdrogowym, dla chłodnicy zestaw z zaworem regulacyjnym trójdrogowym. Należy zapewnić dostęp serwisowy do centrali. Zasilanie centrali należy ująć w opracowaniu elektrycznym. Instalację nawiewną i wywiewną wykonać z blachy stalowej ocynkowanej, zaizolować matami z wełny mineralnej grubości 40 mm. Do nawiewu i wyciągu powietrza przewiduje się stosowanie nawiewników wirowych SMAY NS8 ze skrzynkami rozprężnymi i przepustnicami regulacyjnymi, zaworów wentylacyjnych SMAY KE (nawiew) i KK (wywiew), oraz kratek wentylacyjnych SMAY STW z przepustnicami. Na instalacji stosować przepustnice regulacyjne SMAY PJA (prostokątne) i PJB (okrągłe). Sterowanie i regulacja. Zakłada się działanie instalacji w trybie ciągłym z obniżeniem nocnym do połowy wydajności. Ze względu na fakt, że sanitariaty na poziomie piętra i poddasza są obsługiwane przez odrębny system wentylacji wywiewnej (W6a) należy przewidzieć współpracę odpowiednich wentylatorów wyciągowych z centralą NW6. Można umożliwić włączanie instalacji na poszczególnych kondygnacjach na czas użytkowania pomieszczeń. W tym celu na poszczególnych odgałęzieniach do sanitariatów przewidziano zastosowanie regulatorów stałego przepływu z możliwością wyposażenia w siłowniki elektryczne. Dodatkowo założono regulatory stałego przepływu na głównych odgałęzieniach instalacji nawiewnej i wywiewnej na poszczególne kondygnacje. Pozwoli to, przy właściwej konfiguracji automatyki na załączanie i wyłączanie poszczególnych kondygnacji. Przy założeniu możliwości regulacji należy regulatory przepływu wyposażyć w siłowniki elektryczne, przewidzieć regulatory przepływu dla wentylatorów wyciągowych z sanitariatów i spiąć całość układem automatyki. Projekt automatyki nie jest objęty niniejszym opracowaniem. h) System W6a. System wywiewny do wentylacji sanitariatów na piętrze i poddaszu w segmencie B, obsługiwany przez dachowe wentylatory wyciągowe oznaczone W1W6a, W2W6a i W3W6a. Poniżej szczegółowy opis poszczególnych elementów systemu. Wentylator wywiewny W1W6a. ilość powietrza wentylacyjnego wywiew: 905 m 3 /h Dobrany został wentylator dachowy prod. VENTURE INDUSTRIES typ RF/ Str. 17

17 Parametry zasilania: 400V/50Hz/230W podstawa dachowa krótka RSS 435 klapa zwrotna CAR-315 opaska przeciwdrganiowa ACOP PL 315 tłumik hałasu AKU-COMP Ø315 opaska zaciskowa SBF Ø325 Wentylator wywiewny W2W6a. ilość powietrza wentylacyjnego wywiew: 895 m 3 /h Dobrany został wentylator dachowy prod. VENTURE INDUSTRIES typ RF/ Parametry zasilania: 400V/50Hz/230W podstawa dachowa krótka RSS 435 klapa zwrotna CAR-315 opaska przeciwdrganiowa ACOP PL 315 tłumik hałasu AKU-COMP Ø315 opaska zaciskowa SBF Ø325 Wentylator wywiewny W3W6a. ilość powietrza wentylacyjnego wywiew: 390 m 3 /h Dobrany został wentylator dachowy prod. VENTURE INDUSTRIES typ RF/ Parametry zasilania: 400V/50Hz/110W podstawa dachowa krótka RSS 300 klapa zwrotna CAR-160 opaska przeciwdrganiowa ACOP PL 160 tłumik hałasu AKU-COMP Ø160 opaska zaciskowa SBF Ø165 Do wywiewu powietrza przewiduje się zastosowanie zaworów wentylacyjnych SMAY KK. Str. 18

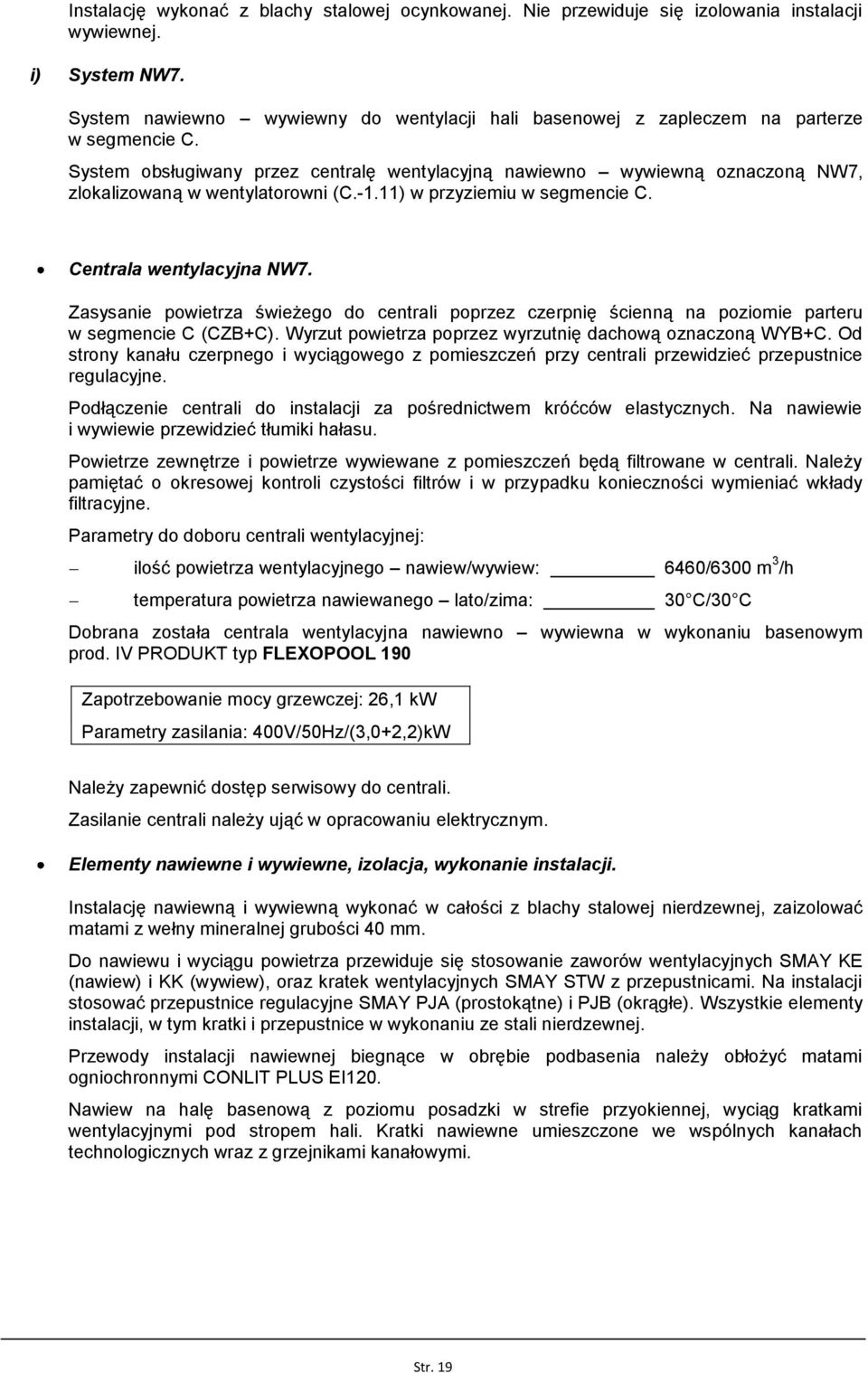

18 Instalację wykonać z blachy stalowej ocynkowanej. Nie przewiduje się izolowania instalacji wywiewnej. i) System NW7. System nawiewno wywiewny do wentylacji hali basenowej z zapleczem na parterze w segmencie C. System obsługiwany przez centralę wentylacyjną nawiewno wywiewną oznaczoną NW7, zlokalizowaną w wentylatorowni (C.-1.11) w przyziemiu w segmencie C. Centrala wentylacyjna NW7. Zasysanie powietrza świeżego do centrali poprzez czerpnię ścienną na poziomie parteru w segmencie C (CZB+C). Wyrzut powietrza poprzez wyrzutnię dachową oznaczoną WYB+C. Od strony kanału czerpnego i wyciągowego z pomieszczeń przy centrali przewidzieć przepustnice regulacyjne. Podłączenie centrali do instalacji za pośrednictwem króćców elastycznych. Na nawiewie i wywiewie przewidzieć tłumiki hałasu. Powietrze zewnętrze i powietrze wywiewane z pomieszczeń będą filtrowane w centrali. Należy pamiętać o okresowej kontroli czystości filtrów i w przypadku konieczności wymieniać wkłady filtracyjne. Parametry do doboru centrali wentylacyjnej: ilość powietrza wentylacyjnego nawiew/wywiew: 6460/6300 m 3 /h temperatura powietrza nawiewanego lato/zima: 30 C/30 C Dobrana została centrala wentylacyjna nawiewno wywiewna w wykonaniu basenowym prod. IV PRODUKT typ FLEXOPOOL 190 Zapotrzebowanie mocy grzewczej: 26,1 kw Parametry zasilania: 400V/50Hz/(3,0+2,2)kW Należy zapewnić dostęp serwisowy do centrali. Zasilanie centrali należy ująć w opracowaniu elektrycznym. Instalację nawiewną i wywiewną wykonać w całości z blachy stalowej nierdzewnej, zaizolować matami z wełny mineralnej grubości 40 mm. Do nawiewu i wyciągu powietrza przewiduje się stosowanie zaworów wentylacyjnych SMAY KE (nawiew) i KK (wywiew), oraz kratek wentylacyjnych SMAY STW z przepustnicami. Na instalacji stosować przepustnice regulacyjne SMAY PJA (prostokątne) i PJB (okrągłe). Wszystkie elementy instalacji, w tym kratki i przepustnice w wykonaniu ze stali nierdzewnej. Przewody instalacji nawiewnej biegnące w obrębie podbasenia należy obłożyć matami ogniochronnymi CONLIT PLUS EI120. Nawiew na halę basenową z poziomu posadzki w strefie przyokiennej, wyciąg kratkami wentylacyjnymi pod stropem hali. Kratki nawiewne umieszczone we wspólnych kanałach technologicznych wraz z grzejnikami kanałowymi. Str. 19

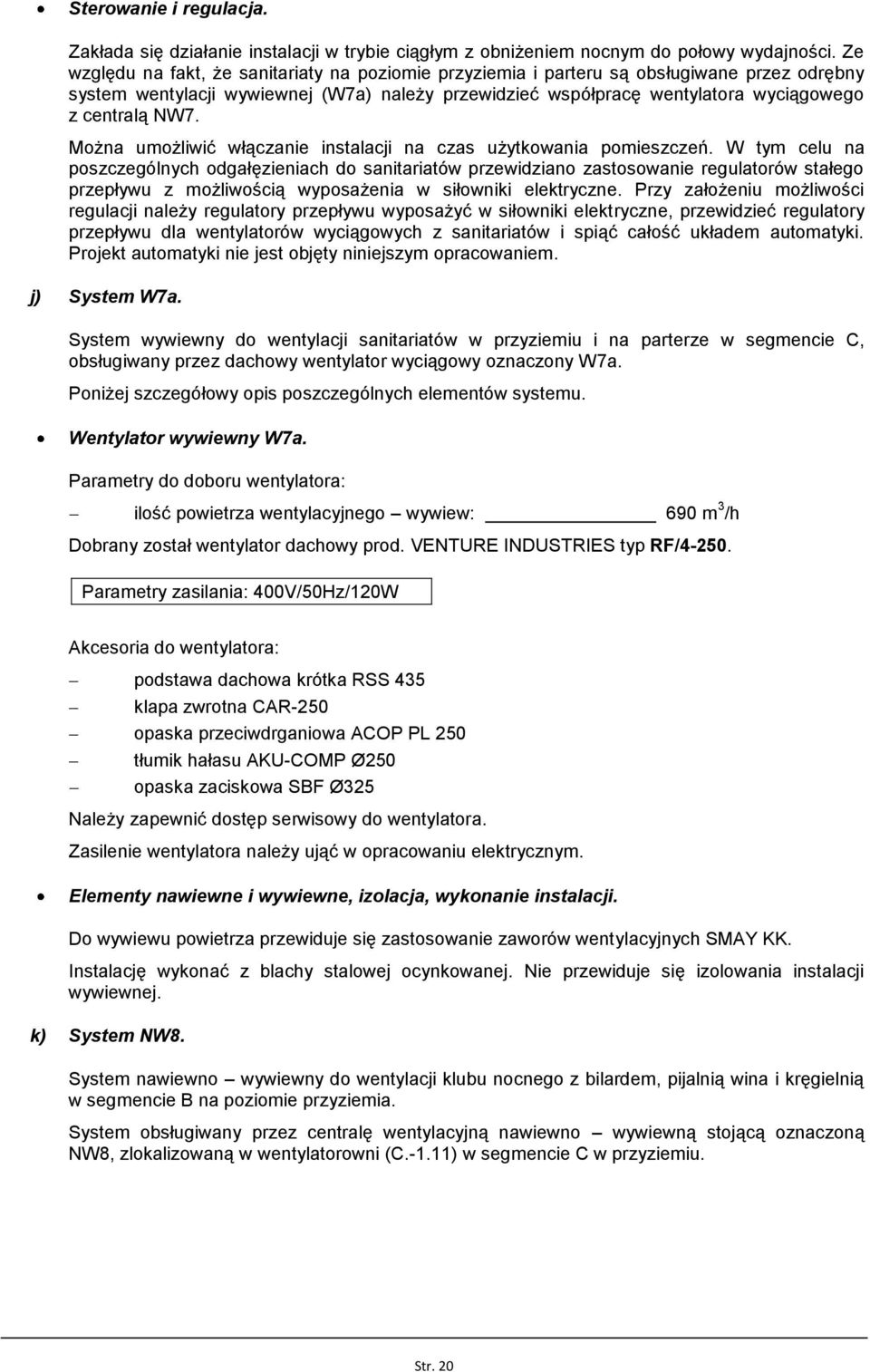

19 Sterowanie i regulacja. Zakłada się działanie instalacji w trybie ciągłym z obniżeniem nocnym do połowy wydajności. Ze względu na fakt, że sanitariaty na poziomie przyziemia i parteru są obsługiwane przez odrębny system wentylacji wywiewnej (W7a) należy przewidzieć współpracę wentylatora wyciągowego z centralą NW7. Można umożliwić włączanie instalacji na czas użytkowania pomieszczeń. W tym celu na poszczególnych odgałęzieniach do sanitariatów przewidziano zastosowanie regulatorów stałego przepływu z możliwością wyposażenia w siłowniki elektryczne. Przy założeniu możliwości regulacji należy regulatory przepływu wyposażyć w siłowniki elektryczne, przewidzieć regulatory przepływu dla wentylatorów wyciągowych z sanitariatów i spiąć całość układem automatyki. Projekt automatyki nie jest objęty niniejszym opracowaniem. j) System W7a. System wywiewny do wentylacji sanitariatów w przyziemiu i na parterze w segmencie C, obsługiwany przez dachowy wentylator wyciągowy oznaczony W7a. Poniżej szczegółowy opis poszczególnych elementów systemu. Wentylator wywiewny W7a. ilość powietrza wentylacyjnego wywiew: 690 m 3 /h Dobrany został wentylator dachowy prod. VENTURE INDUSTRIES typ RF/ Parametry zasilania: 400V/50Hz/120W podstawa dachowa krótka RSS 435 klapa zwrotna CAR-250 opaska przeciwdrganiowa ACOP PL 250 tłumik hałasu AKU-COMP Ø250 opaska zaciskowa SBF Ø325 Do wywiewu powietrza przewiduje się zastosowanie zaworów wentylacyjnych SMAY KK. Instalację wykonać z blachy stalowej ocynkowanej. Nie przewiduje się izolowania instalacji wywiewnej. k) System NW8. System nawiewno wywiewny do wentylacji klubu nocnego z bilardem, pijalnią wina i kręgielnią w segmencie B na poziomie przyziemia. System obsługiwany przez centralę wentylacyjną nawiewno wywiewną stojącą oznaczoną NW8, zlokalizowaną w wentylatorowni (C.-1.11) w segmencie C w przyziemiu. Str. 20

20 Centrala wentylacyjna NW8. Zasysanie powietrza świeżego do centrali poprzez czerpnię ścienną (CZB+C) na poziomie parteru w segmencie C. Wyrzut powietrza poprzez wyrzutnię dachową (WYB+C). Od strony kanału czerpnego i wyciągowego z pomieszczeń przy centrali przewidzieć przepustnice regulacyjne. Podłączenie centrali do instalacji za pośrednictwem króćców elastycznych. Na nawiewie i wywiewie przewidzieć tłumiki hałasu. Powietrze zewnętrze i powietrze wywiewane z pomieszczeń będą filtrowane w centrali. Należy pamiętać o okresowej kontroli czystości filtrów i wymieniać wkłady filtracyjne. Parametry do doboru centrali wentylacyjnej: ilość powietrza wentylacyjnego nawiew/wywiew: 6200/5670 m 3 /h temperatura powietrza nawiewanego lato/zima: 20 C/20 C Dobrana została centrala wentylacyjna nawiewno wywiewna w wykonaniu stojącym prod. VTS CLIMA typ VS-75-L-PHC wyposażona w nagrzewnicę i chłodnicę wodną oraz wymiennik krzyżowy odzysku ciepła. Zapotrzebowanie mocy grzewczej: 42,07 kw Zapotrzebowanie mocy chłodniczej: 14,6 kw Parametry zasilania: 400V/50Hz/(2,2+2,2)kW Wymienniki w centrali (nagrzewnicę i chłodnicę wodną) należy wyposażyć w zestawy regulacyjne dla nagrzewnicy zestaw z pompą obiegową i zaworem trójdrogowym, dla chłodnicy zestaw z zaworem regulacyjnym trójdrogowym. Należy zapewnić dostęp serwisowy do centrali. Zasilanie centrali należy ująć w opracowaniu elektrycznym. Instalację nawiewną i wywiewną wykonać z blachy stalowej ocynkowanej, zaizolować matami wełny mineralnej grubości 40 mm. Do nawiewu i wyciągu powietrza przewiduje się stosowanie nawiewników wirowych SMAY NS8 ze skrzynkami rozprężnymi i przepustnicami regulacyjnymi, zaworów wentylacyjnych SMAY KE (nawiew) i KK (wywiew), oraz kratek wentylacyjnych SMAY STW z przepustnicami. Na instalacji stosować przepustnice regulacyjne SMAY PJA (prostokątne) i PJB (okrągłe). Instalację nawiewną od centrali do przebicia przez ścianę do pomieszczenia klubu nocnego należy obłożyć matami ogniochronnymi CONLIT PLUS EI120. Sterowanie i regulacja. Zakłada się działanie instalacji w trybie ciągłym z obniżeniem nocnym do połowy wydajności. Ze względu na fakt, że sanitariaty na poziomie przyziemia są obsługiwane przez odrębny system wywiewny (W8a) należy przewidzieć współpracę wentylatora wyciągowego z centralą NW8. Można umożliwić włączanie instalacji na czas użytkowania pomieszczeń. W tym celu na poszczególnych odgałęzieniach do sanitariatów przewidziano zastosowanie regulatorów stałego przepływu z możliwością wyposażenia w siłowniki elektryczne. Przy założeniu możliwości regulacji należy regulatory przepływu wyposażyć w siłowniki elektryczne, przewidzieć regulatory przepływu dla wentylatorów wyciągowych z sanitariatów i spiąć całość układem automatyki. Projekt automatyki nie jest objęty niniejszym opracowaniem. Str. 21

21 l) System W8a. System wywiewny do wentylacji sanitariatów w przyziemiu w segmencie B, obsługiwany przez dachowy wentylator wyciągowy oznaczony W8a. Poniżej szczegółowy opis poszczególnych elementów systemu. Wentylator wywiewny W8a. ilość powietrza wentylacyjnego wywiew: 440 m 3 /h Dobrany został wentylator dachowy prod. VENTURE INDUSTRIES typ RF/ Parametry zasilania: 400V/50Hz/120W podstawa dachowa krótka RSS 435 klapa zwrotna CAR-250 opaska przeciwdrganiowa ACOP PL 250 tłumik hałasu AKU-COMP Ø250 opaska zaciskowa SBF Ø325 Do wywiewu powietrza przewiduje się zastosowanie zaworów wentylacyjnych SMAY KK. Instalację wykonać z blachy stalowej ocynkowanej. Nie przewiduje się izolowania instalacji wywiewnej. m) System N9+W9. Systemy nawiewny i wywiewny do wentylacji pomieszczeń kuchennych wraz z zapleczem na parterze w segmencie B i C. System nawiewny N9 jest obsługiwany przez centralę nawiewną podwieszaną oznaczoną N9, zlokalizowaną w przestrzeni sufitu podwieszanego nad pomieszczeniem szatni (C.0.23). System wywiewny W9 jest obsługiwany przez dachowy wentylator wyciągowy oznaczony W9. Poniżej szczegółowy opis poszczególnych elementów systemu. Centrala wentylacyjna N9. Zasysanie powietrza świeżego do centrali poprzez czerpnię ścienną (CZB+C). Od strony kanału czerpnego przy centrali przewidzieć przepustnicę powietrza świeżego. Powietrze zewnętrze będzie filtrowane w centrali. Należy pamiętać o okresowej kontroli czystości filtra i w przypadku konieczności wymieniać wkład filtracyjny. Podłączenie centrali do instalacji za pośrednictwem króćców elastycznych. Na nawiewie przewidzieć tłumik hałasu. Parametry do doboru centrali wentylacyjnej: ilość powietrza wentylacyjnego nawiew: 3000 m 3 /h temperatura powietrza nawiewanego lato/zima: 20 C/20 C Dobrana została centrala wentylacyjna nawiewna w wykonaniu podwieszanym prod. VTS CLIMA typ VS-30-R-HC wyposażona w nagrzewnicę i chłodnicę wodną. Str. 22

22 Zapotrzebowanie mocy grzewczej: 40,37 kw Zapotrzebowanie mocy chłodniczej: 13,8 kw Parametry zasilania: 400V/50Hz/1,5kW Wymienniki w centrali (nagrzewnicę i chłodnicę wodną) należy wyposażyć w zestawy regulacyjne z pompą obiegową i zaworem trójdrogowym (dla nagrzewnicy) i z zaworem trójdrogowym (dla chłodnicy). Należy zapewnić dostęp serwisowy do centrali. Zasilanie centrali należy ująć w opracowaniu elektrycznym. Wentylator wywiewny W9. ilość powietrza wentylacyjnego wywiew: 440 m 3 /h Dobrany został wentylator dachowy prod. VENTURE INDUSTRIES typ RF/ Parametry zasilania: 400V/50Hz/120W podstawa dachowa krótka RSS 435 klapa zwrotna CAR-250 opaska przeciwdrganiowa ACOP PL 250 tłumik hałasu AKU-COMP Ø250 opaska zaciskowa SBF Ø325 Instalację nawiewną i wywiewną wykonać z blachy stalowej ocynkowanej. Instalacja nawiewna izolowana matami z wełny mineralnej grubości 40 mm. Nie przewiduje się izolowania instalacji wywiewnej. Do nawiewu i wywiewu przewiduje się wykorzystanie kratek wentylacyjnych SMAY STW wyposażonych w przepustnice regulacyjne. Sterowanie i regulacja. Zakłada się jednoczesne działanie centrali wentylacyjnej sprzężone z wentylatorem wywiewnym. Można umożliwić bądź włączanie instalacji na czas użytkowania pomieszczeń, bądź założyć ciągłe działanie instalacji z obniżeniem nocnym do połowy wydajności. n) System W9c. System wywiewny do wentylacji pomieszczeń czystych zaplecza kuchennego na parterze w segmencie B i C, obsługiwany przez dachowy wentylator wyciągowy oznaczony W9c. Poniżej szczegółowy opis poszczególnych elementów systemu. Wentylator wywiewny W9c. ilość powietrza wentylacyjnego wywiew: 560 m 3 /h Str. 23

23 Dobrany został wentylator dachowy prod. VENTURE INDUSTRIES typ RF/ Parametry zasilania: 400V/50Hz/120W podstawa dachowa krótka RSS 435 klapa zwrotna CAR-250 opaska przeciwdrganiowa ACOP PL 250 tłumik hałasu AKU-COMP Ø250 opaska zaciskowa SBF Ø325 Do wywiewu powietrza przewiduje się zastosowanie zaworów wentylacyjnych SMAY KK. Instalację wykonać z blachy stalowej ocynkowanej. Nie przewiduje się izolowania instalacji wywiewnej. o) System W9b. System wywiewny do wentylacji pomieszczeń brudnych zaplecza kuchennego na parterze w segmencie B i C, obsługiwany przez dachowy wentylator wyciągowy oznaczony W9b. Poniżej szczegółowy opis poszczególnych elementów systemu. Wentylator wywiewny W9b. ilość powietrza wentylacyjnego wywiew: 175 m 3 /h Dobrany został wentylator dachowy prod. VENTURE INDUSTRIES typ RF/ Parametry zasilania: 400V/50Hz/90W podstawa dachowa krótka RSS 300 klapa zwrotna CAR-200 opaska przeciwdrganiowa ACOP PL 200 tłumik hałasu AKU-COMP Ø200 opaska zaciskowa SBF Ø215 Do wywiewu powietrza przewiduje się zastosowanie zaworów wentylacyjnych SMAY KK. Instalację wykonać z blachy stalowej ocynkowanej. Nie przewiduje się izolowania instalacji wywiewnej. Str. 24

24 p) System W9z. System wywiewny do wentylacji pomieszczeń zmywalni w przyziemiu i na parterze w segmencie B, obsługiwany przez dachowy wentylator wyciągowy oznaczony W9z. Poniżej szczegółowy opis poszczególnych elementów systemu. Wentylator wywiewny W9z. ilość powietrza wentylacyjnego wywiew: 225 m 3 /h Dobrany został wentylator dachowy prod. VENTURE INDUSTRIES typ RF/ Parametry zasilania: 400V/50Hz/110W podstawa dachowa krótka RSS 300 klapa zwrotna CAR-160 opaska przeciwdrganiowa ACOP PL 160 tłumik hałasu AKU-COMP Ø160 opaska zaciskowa SBF Ø165 Do wywiewu powietrza przewiduje się zastosowanie zaworów wentylacyjnych SMAY KK. Instalację wykonać z blachy stalowej ocynkowanej. Nie przewiduje się izolowania instalacji wywiewnej. q) System W9o. System wywiewny do wyciągu powietrza z okapów kuchennych w przyziemiu i na parterze w segmencie B, obsługiwany przez dachowe wentylatory wyciągowe oznaczone W1W9o i W2W9o. Poniżej szczegółowy opis poszczególnych elementów systemu. Wentylator wywiewny W1W9o. ilość powietrza wentylacyjnego wywiew: 90 m 3 /h Dobrany został wentylator dachowy prod. VENTURE INDUSTRIES typ RF/ Parametry zasilania: 400V/50Hz/85W podstawa dachowa krótka RSS 300 klapa zwrotna CAR-125 opaska przeciwdrganiowa ACOP PL 125 tłumik hałasu AKU-COMP Ø125 opaska zaciskowa SBF Ø135 Str. 25

25 Wentylator wywiewny W2W9o. ilość powietrza wentylacyjnego wywiew: 1760 m 3 /h Dobrany został wentylator dachowy prod. VENTURE INDUSTRIES typ RF/4-355S. Parametry zasilania: 400V/50Hz/520W podstawa dachowa tłumiąca RSA 560 złącze P-560 klapa zwrotna JCA 560 złącze przeciwdrganiowe JAE-560 króciec K-560 Instalację wykonać z blachy stalowej ocynkowanej. Nie przewiduje się izolowania instalacji. r) System NW10. System nawiewno wywiewny do wentylacji restauracji z hallem głównym i zapleczem w segmencie B na parterze. System obsługiwany przez centralę wentylacyjną nawiewno wywiewną stojącą oznaczoną NW10, zlokalizowaną w wentylatorowni (C.-1.10) w segmencie C w przyziemiu. Centrala wentylacyjna NW10. Zasysanie powietrza świeżego do centrali poprzez czerpnię ścienną (CZB+C) na poziomie parteru w segmencie C. Wyrzut powietrza poprzez wyrzutnię dachową (WYB+C). Od strony kanału czerpnego i wyciągowego z pomieszczeń przy centrali przewidzieć przepustnice regulacyjne. Podłączenie centrali do instalacji za pośrednictwem króćców elastycznych. Na nawiewie i wywiewie przewidzieć tłumiki hałasu. Powietrze zewnętrze i powietrze wywiewane z pomieszczeń będą filtrowane w centrali. Należy pamiętać o okresowej kontroli czystości filtrów i wymieniać wkłady filtracyjne. Parametry do doboru centrali wentylacyjnej: ilość powietrza wentylacyjnego nawiew/wywiew: 5700/5440 m 3 /h temperatura powietrza nawiewanego lato/zima: 20 C/20 C Dobrana została centrala wentylacyjna nawiewno wywiewna w wykonaniu stojącym prod. VTS CLIMA typ VS-55-L-PHC wyposażona w nagrzewnicę i chłodnicę wodną oraz wymiennik krzyżowy odzysku ciepła. Zapotrzebowanie mocy grzewczej: 43,45 kw Zapotrzebowanie mocy chłodniczej: 12,2 kw Parametry zasilania: 400V/50Hz/(2,2+2,2)kW Str. 26

26 Wymienniki w centrali (nagrzewnicę i chłodnicę wodną) należy wyposażyć w zestawy regulacyjne dla nagrzewnicy zestaw z pompą obiegową i zaworem trójdrogowym, dla chłodnicy zestaw z zaworem regulacyjnym trójdrogowym. Należy zapewnić dostęp serwisowy do centrali. Zasilanie centrali należy ująć w opracowaniu elektrycznym. Instalację nawiewną i wywiewną wykonać z blachy stalowej ocynkowanej, zaizolować matami z wełny mineralnej grubości 40 mm. Do nawiewu i wyciągu powietrza przewiduje się stosowanie nawiewników wirowych SMAY NS8 ze skrzynkami rozprężnymi i przepustnicami regulacyjnymi, zaworów wentylacyjnych SMAY KE (nawiew) i KK (wywiew), oraz kratek wentylacyjnych SMAY STW z przepustnicami. Na instalacji stosować przepustnice regulacyjne SMAY PJA (prostokątne) i PJB (okrągłe). Sterowanie i regulacja. Zakłada się działanie instalacji w trybie ciągłym z obniżeniem nocnym do połowy wydajności. Ze względu na fakt, że sanitariaty na poziomie parteru są obsługiwane przez odrębny system wentylacji wywiewnej (W10a) należy przewidzieć współpracę wentylatora wyciągowego z centralą NW10. Można umożliwić włączanie instalacji na czas użytkowania pomieszczeń. W tym celu na poszczególnych odgałęzieniach do sanitariatów przewidziano zastosowanie regulatorów stałego przepływu z możliwością wyposażenia w siłowniki elektryczne. Przy założeniu możliwości regulacji należy regulatory przepływu wyposażyć w siłowniki elektryczne, przewidzieć regulatory przepływu dla wentylatorów wyciągowych z sanitariatów i spiąć całość układem automatyki. Projekt automatyki nie jest objęty niniejszym opracowaniem. s) System W10a. System wywiewny do wentylacji sanitariatów na parterze w segmencie B, obsługiwany przez dachowy wentylator wyciągowy oznaczony W10a. Poniżej szczegółowy opis poszczególnych elementów systemu. Wentylator wywiewny W8a. ilość powietrza wentylacyjnego wywiew: 290 m 3 /h Dobrany został wentylator dachowy prod. VENTURE INDUSTRIES typ RF/ Parametry zasilania: 400V/50Hz/90W podstawa dachowa krótka RSS 300 klapa zwrotna CAR-200 opaska przeciwdrganiowa ACOP PL 200 tłumik hałasu AKU-COMP Ø200 opaska zaciskowa SBF Ø215 Str. 27
