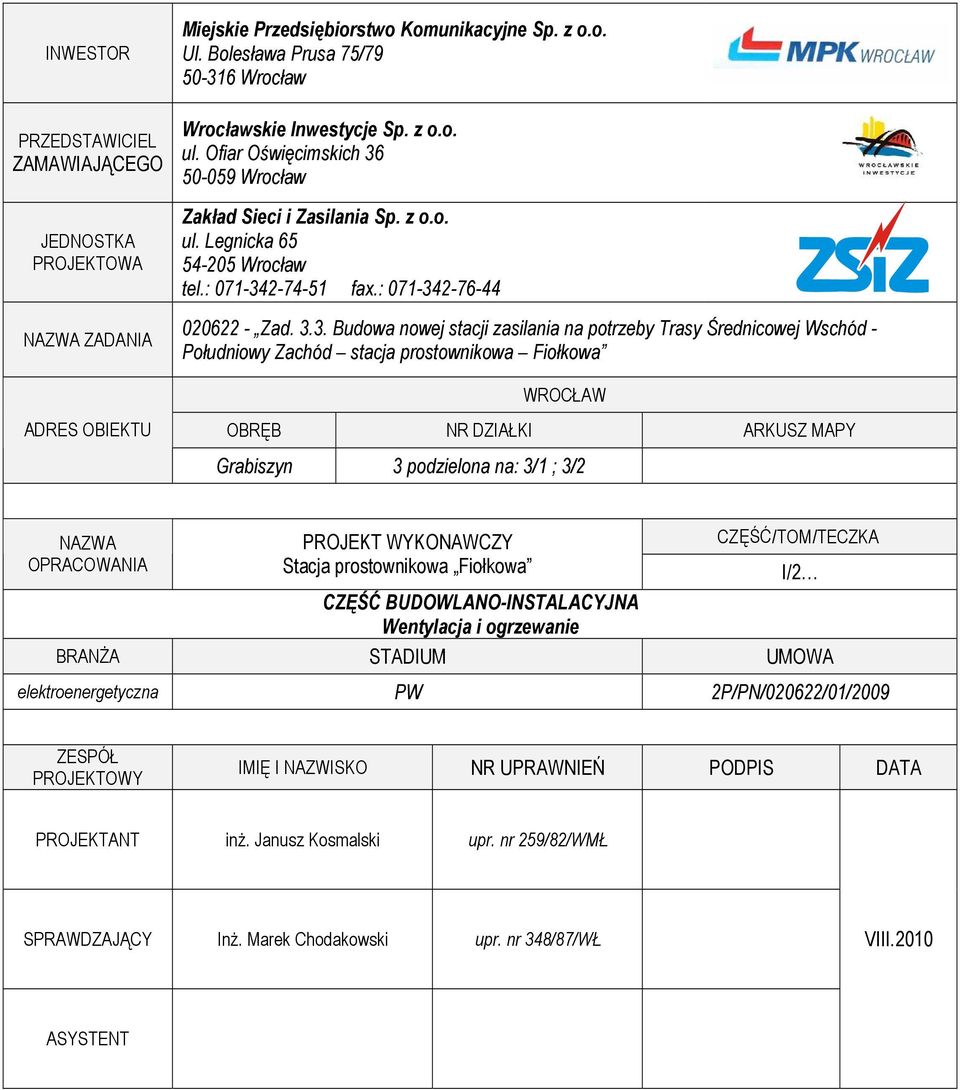

1 INWESTOR PRZEDSTAWICIEL ZAMAWIAJĄCEGO JEDNOSTKA PROJEKTOWA NAZWA ZADANIA Miejskie Przedsiębiorstwo Komunikacyjne Sp. z o.o. Ul. Bolesława Prusa 75/ Wrocław Wrocławskie Inwestycje Sp. z o.o. ul. Ofiar Oświęcimskich Wrocław Zakład Sieci i Zasilania Sp. z o.o. ul. Legnicka Wrocław tel.: fax.: Zad Budowa nowej stacji zasilania na potrzeby Trasy Średnicowej Wschód - Południowy Zachód stacja prostownikowa Fiołkowa WROCŁAW ADRES OBIEKTU OBRĘB NR DZIAŁKI ARKUSZ MAPY Grabiszyn 3 podzielona na: 3/1 ; 3/2 NAZWA OPRACOWANIA PROJEKT WYKONAWCZY CZĘŚĆ BUDOWLANO-INSTALACYJNA Wentylacja i ogrzewanie CZĘŚĆ /TOM/TECZKA BRANŻA STADIUM UMOWA elektroenergetyczna PW 2P/PN/020622/01/2009 ZESPÓŁ PROJEKTOWY IMIĘ I NAZWISKO NR UPRAWNIEŃ PODPIS DATA PROJEKTANT inż. Janusz Kosmalski upr. nr 259/82/WMŁ SPRAWDZAJĄCY Inż. Marek Chodakowski upr. nr 348/87/WŁ VIII.2010 ASYSTENT

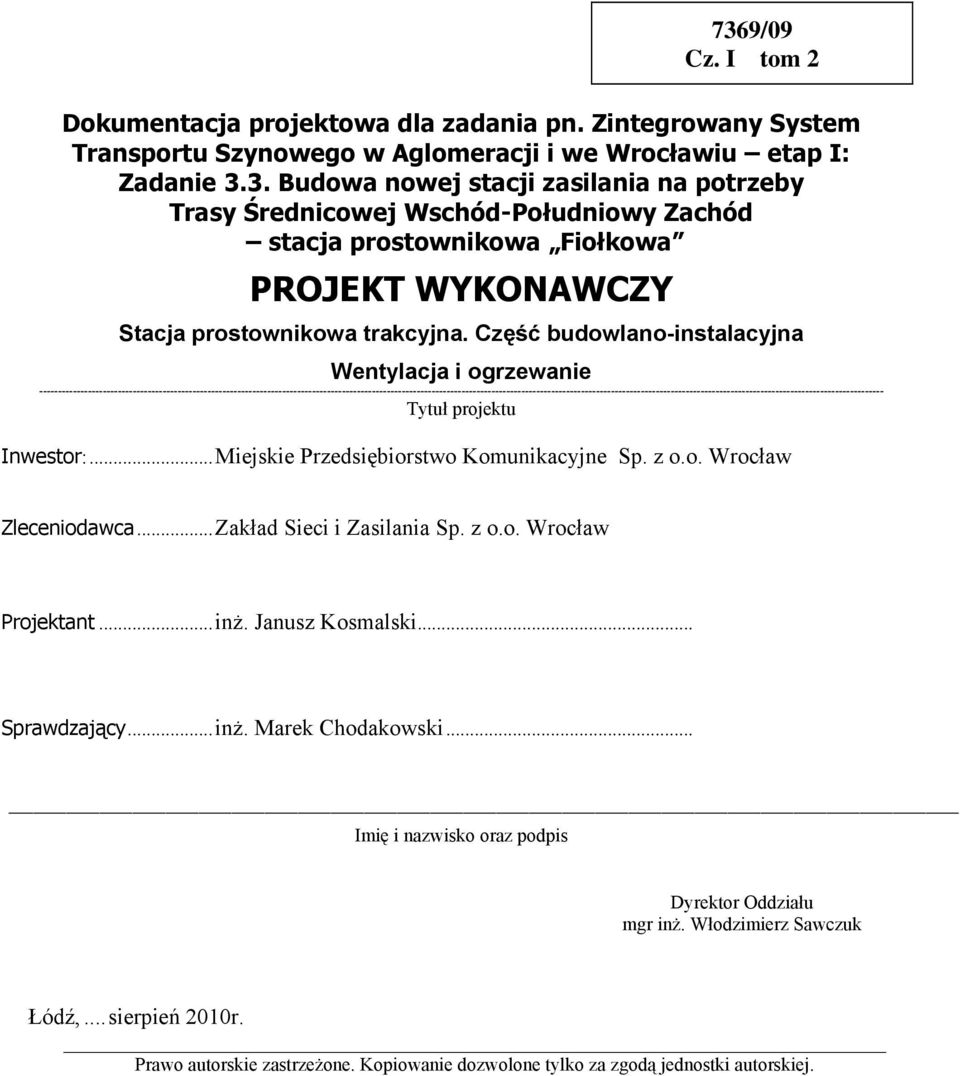

2 Cz. I tom 2 Dokumentacja projektowa dla zadania pn. Zintegrowany System Transportu Szynowego w Aglomeracji i we Wrocławiu etap I: Zadanie 3.3. Budowa nowej stacji zasilania na potrzeby Trasy Średnicowej Wschód-Południowy Zachód stacja prostownikowa Fiołkowa PROJEKT WYKONAWCZY Stacja prostownikowa trakcyjna. Część budowlano-instalacyjna Wentylacja i ogrzewanie Tytuł projektu Inwestor:...Miejskie Przedsiębiorstwo Komunikacyjne Sp. z o.o. Wrocław Zleceniodawca...Zakład Sieci i Zasilania Sp. z o.o. Wrocław Projektant...inż. Janusz Kosmalski... Sprawdzający...inż. Marek Chodakowski... Imię i nazwisko oraz podpis Dyrektor Oddziału mgr inż. Włodzimierz Sawczuk Łódź,...sierpień 2010r. Prawo autorskie zastrzeżone. Kopiowanie dozwolone tylko za zgodą jednostki autorskiej.

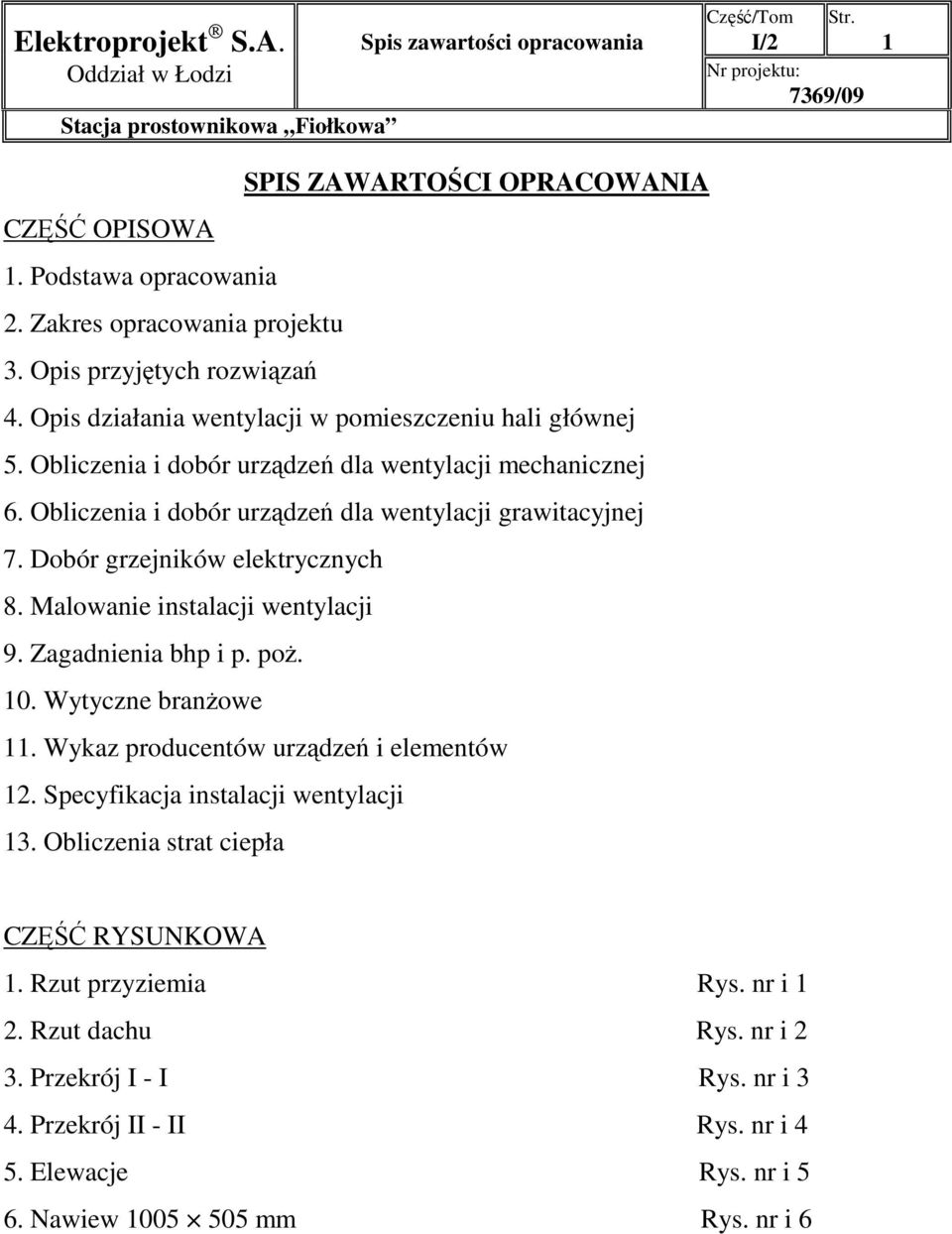

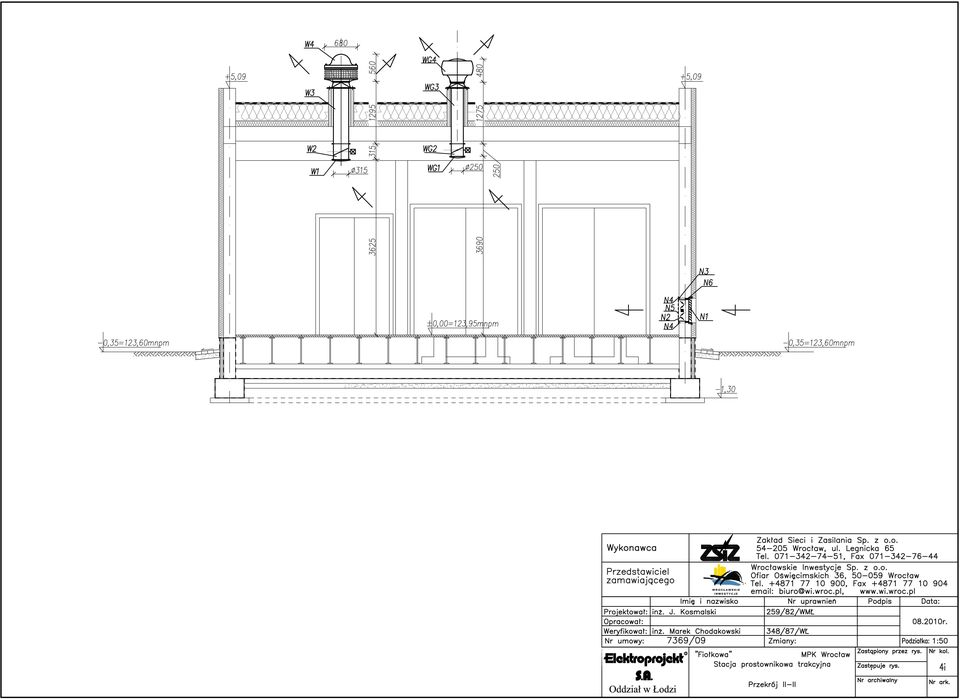

3 Spis zawartości opracowania 1 SPIS ZAWARTOŚCI OPRACOWANIA CZĘŚĆ OPISOWA 1. Podstawa opracowania 2. Zakres opracowania projektu 3. Opis przyjętych rozwiązań 4. Opis działania wentylacji w pomieszczeniu hali głównej 5. Obliczenia i dobór urządzeń dla wentylacji mechanicznej 6. Obliczenia i dobór urządzeń dla wentylacji grawitacyjnej 7. Dobór grzejników elektrycznych 8. Malowanie instalacji wentylacji 9. Zagadnienia bhp i p. poŝ. 10. Wytyczne branŝowe 11. Wykaz producentów urządzeń i elementów 12. Specyfikacja instalacji wentylacji 13. Obliczenia strat ciepła CZĘŚĆ RYSUNKOWA 1. Rzut przyziemia Rys. nr i 1 2. Rzut dachu Rys. nr i 2 3. Przekrój I - I Rys. nr i 3 4. Przekrój II - II Rys. nr i 4 5. Elewacje Rys. nr i 5 6. Nawiew mm Rys. nr i 6

4 2 OPIS TECHNICZNY do projektu budowlanego stacji prostownikowej FIOŁKOWA we Wrocławiu dla celów zasilania trakcji tramwajowej - WENTYLACJA I OGRZEWANIE 1. Podstawa opracowania Podstawę niniejszego opracowania stanowiły: - umowa zawarta z Inwestorem - projekt budowlano-architektoniczny budynku stacji - projekt instalacji elektrycznej dla etapu docelowego - przepisy i normatywy dotyczące projektowania instalacji wentylacyjnogrzewczych 2. Zakres opracowania projektu Niniejsze opracowane obejmuje instalację wentylacji mechanicznej dla hali głównej i zespołów prostownikowych oraz wytyczne dla projektowanego ogrzewania elektrycznego dla pomieszczenia hali głównej zespołów prostownikowych jak i pomieszczeń dyŝurki i przedsionka w budynku stacji prostownikowej trakcyjnej FIOŁKOWA we Wrocławiu. 3. Opis przyjętych rozwiązań 3.1. Wentylacja hali głównej i zespołów prostownikowych Hala główna i zespoły prostownikowe to jedno pomieszczenie lecz z wydzielonymi powierzchniami pod urządzenia elektryczne. W przedmiotowym pomieszczeniu stacji prostownikowej trakcyjnej projektuje się wentylację mechaniczną nawiewno-wywiewną dla hali głównej i zespołów

5 3 prostownikowych w których przewidziane urządzenia elektryczne wydzielają do kubatury pomieszczenia zyski ciepła w ilości 18,0 kw. Zadaniem projektowanej instalacji będzie odprowadzenie z tego pomieszczenia zysków ciepła w taki sposób, aby szczególnie w okresie letnim temperatura wewnętrzna w strefie pracy H = 2,5 m nie przekraczała + 35 o C. W tym celu zastosowano wentylatory wywiewne dachowe zamontowane na podstawach dachowych wraz z przewodami wentylacyjnymi do których przyłączono przepustnice jednopłaszczyznowe sterowane siłownikami elektrycznymi. Nawiew powietrza przewidziano poprzez 2 sztuki czerpni ściennych usytuowanych w ścianie zewnętrznej od strony wschodniej nad podłogą podestową uzbrojonych w przepustnice wielopłaszczyznowe, kaŝda sterowana siłownikiem elektrycznym. Siłowniki przepustnic będą sterowane termostatami zlokalizowanymi w hali. Równocześnie dla tego pomieszczenia zaprojektowano układ wentylacji grawitacyjnej w skład której wchodzą 2 sztuki otworów nawiewnych uzbrojonych w nawietrzaki podokienne typu A umieszczone w ścianie nad podłogą od strony wschodniej i zachodniej na wysokości 0,7 m. oraz 2 sztuki wywiewnych wywietrzaków dachowych uzbrojonych w przepustnice jednopłaszczyznowe Wytyczne dla ogrzewania elektrycznego Zapotrzebowanie ciepła dla wszystkich pomieszczeń budynku stacji obliczono zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia r. przyjmując temperaturę wewnętrzną zgodnie z wytycznymi oraz temperatury zewnętrzne wg PN- 82/B Obliczenia zapotrzebowania ciepła załączono do projektu.

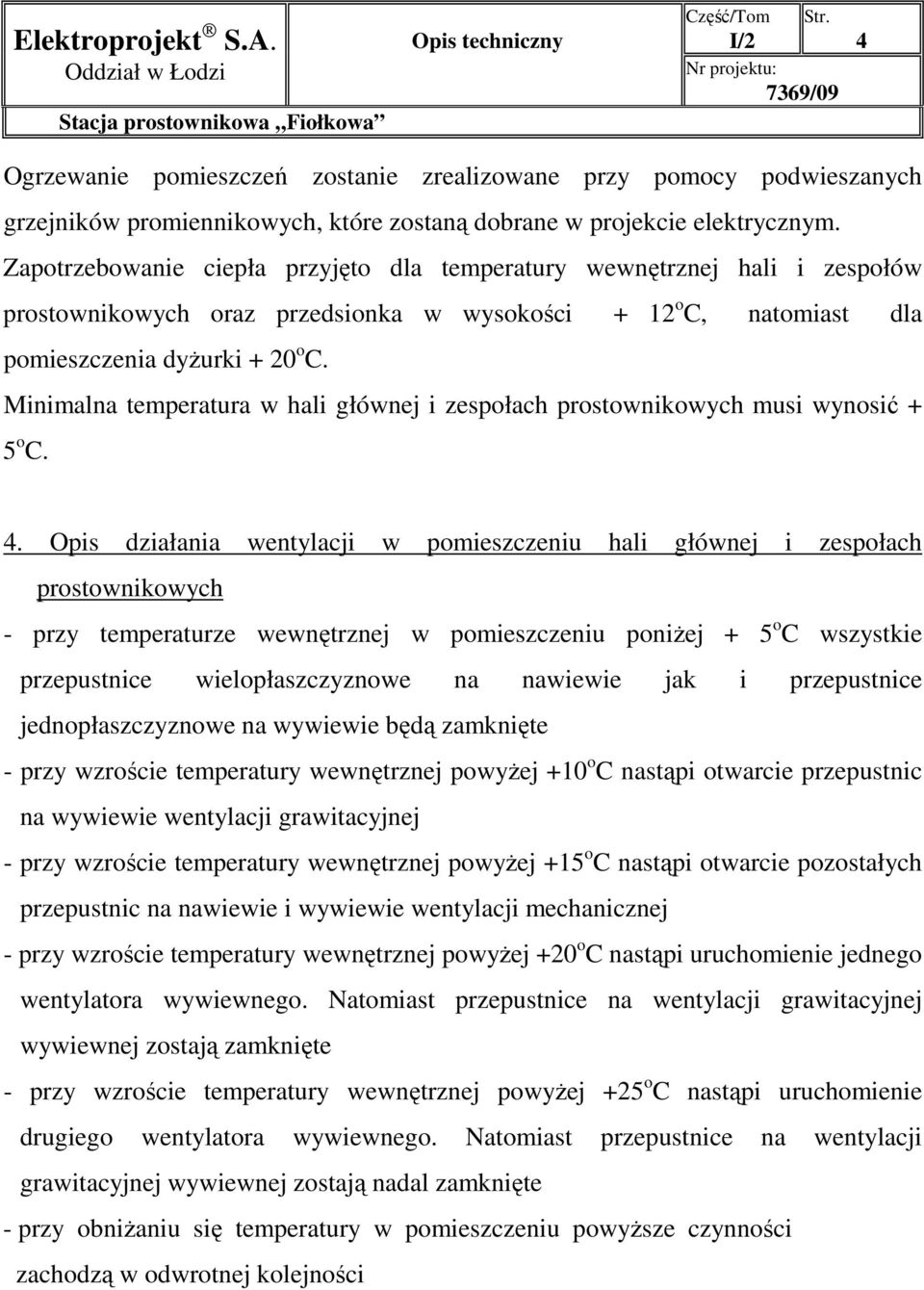

6 4 Ogrzewanie pomieszczeń zostanie zrealizowane przy pomocy podwieszanych grzejników promiennikowych, które zostaną dobrane w projekcie elektrycznym. Zapotrzebowanie ciepła przyjęto dla temperatury wewnętrznej hali i zespołów prostownikowych oraz przedsionka w wysokości + 12 o C, natomiast dla pomieszczenia dyŝurki + 20 o C. Minimalna temperatura w hali głównej i zespołach prostownikowych musi wynosić + 5 o C. 4. Opis działania wentylacji w pomieszczeniu hali głównej i zespołach prostownikowych - przy temperaturze wewnętrznej w pomieszczeniu poniŝej + 5 o C wszystkie przepustnice wielopłaszczyznowe na nawiewie jak i przepustnice jednopłaszczyznowe na wywiewie będą zamknięte - przy wzroście temperatury wewnętrznej powyŝej +10 o C nastąpi otwarcie przepustnic na wywiewie wentylacji grawitacyjnej - przy wzroście temperatury wewnętrznej powyŝej +15 o C nastąpi otwarcie pozostałych przepustnic na nawiewie i wywiewie wentylacji mechanicznej - przy wzroście temperatury wewnętrznej powyŝej +20 o C nastąpi uruchomienie jednego wentylatora wywiewnego. Natomiast przepustnice na wentylacji grawitacyjnej wywiewnej zostają zamknięte - przy wzroście temperatury wewnętrznej powyŝej +25 o C nastąpi uruchomienie drugiego wentylatora wywiewnego. Natomiast przepustnice na wentylacji grawitacyjnej wywiewnej zostają nadal zamknięte - przy obniŝaniu się temperatury w pomieszczeniu powyŝsze czynności zachodzą w odwrotnej kolejności

7 5 - przy temperaturze poniŝej + 5 o C naleŝy ręcznie zamknąć Ŝaluzje na nawietrzakach podokiennych - przy temperaturze poniŝej + 5 o C następuje włączenie ogrzewania elektrycznego 5. Obliczenia i dobór urządzeń dla wentylacji mechanicznej Temperatura powietrza usuwanego przy wentylacji mechanicznej dla wysokości strefy pracy 2,5 m wynosi 35 o C, przyjmuję gradient temperatury 1,5 o C/m, stąd temperatura powietrza usuwanego t u = ,5 = 36,5 o C Zyski ciepła od urządzeń elektrycznych wynoszą Q z = 18.0 kw = W Ilość powietrza wentylacyjnego usuwanego V u = ,34 (36, 5 25) = m 3 /h 5.1. Dobór czerpni ściennych Dla tej ilości powietrza dobieram 2 sztuki czerpni ściennych typu ST-JWN ; g = 60 mm oraz 2 szt. przepustnic wielopłaszczyznowych typu ST-JHGp ; g = 140 mm przystosowane do podłączenia siłownika BELIMO. Czerpnia i przepustnice są połączone ze sobą. Prędkość przepływu powietrza na czerpni: v = ,8 1,0 0, = 1,6 m/s

8 Dobór wentylatorów wywiewnych Dla ilości powietrza V u = m 3 /h dobieram 2 szt. wentylatorów dachowych cichobieŝnych w wersji ciepłoodpornej wykonanych z kompozytu poliestrowoszklanego typu SILWENT-315 bez tłumika, firmy UNIWERSAL Katowice kaŝdy o wydajności po m 3 /h wraz z silnikiem elektrycznym o mocy N= 0,37 kw, zasilanym prądem o napięciu: U=400V, o obrotach n = 900 obr/min, spręŝu p = 320 Pa. Na przewodzie będzie zamontowana przepustnica jednopłaszczyznowa typu DR φ 315; L = 315 mm przystosowana do podłączenia siłownika BELIMO. Prędkość przepływu powietrza w przewodzie wywiewnym kaŝdego wentylatora v = = 8,21 m/s 2 0,785 0, Obliczenia i dobór urządzeń dla wentylacji grawitacyjnej w hali głównej - kubatura pomieszczenia 333 m 3 - ilość wymian powietrza n = 0,5 h -1 - ilość powietrza do wymiany V = 333 0,5 = 167 m 3 /h Dla nawiewu przyjmuję 2 sztuki nawietrzaków podokiennych typu A, kaŝdy o wydajności po m 3 /h które umieszczone będą po 1 sztuce w ścianie zewnętrznej od strony wschodniej i zachodniej. Dla wywiewu dobieram 2 sztuki wywietrzaków dachowych typu WLO φ 250 kaŝdy o wydajności po 180 m 3 /h przy prędkości wiatru 10 km/h (2,78 m/s).

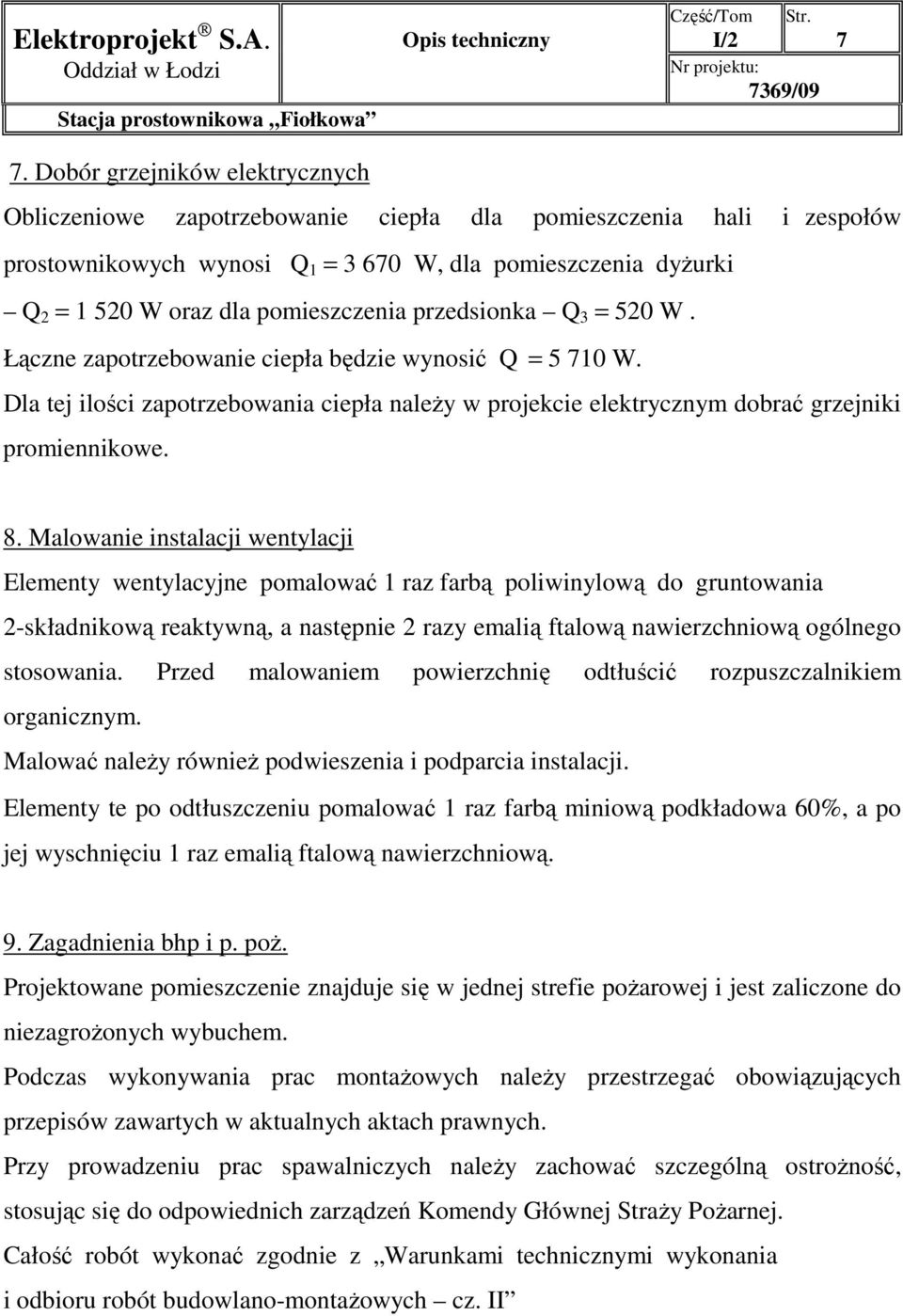

9 7 7. Dobór grzejników elektrycznych Obliczeniowe zapotrzebowanie ciepła dla pomieszczenia hali i zespołów prostownikowych wynosi Q 1 = W, dla pomieszczenia dyŝurki Q 2 = W oraz dla pomieszczenia przedsionka Q 3 = 520 W. Łączne zapotrzebowanie ciepła będzie wynosić Q = W. Dla tej ilości zapotrzebowania ciepła naleŝy w projekcie elektrycznym dobrać grzejniki promiennikowe. 8. Malowanie instalacji wentylacji Elementy wentylacyjne pomalować 1 raz farbą poliwinylową do gruntowania 2-składnikową reaktywną, a następnie 2 razy emalią ftalową nawierzchniową ogólnego stosowania. Przed malowaniem powierzchnię odtłuścić rozpuszczalnikiem organicznym. Malować naleŝy równieŝ podwieszenia i podparcia instalacji. Elementy te po odtłuszczeniu pomalować 1 raz farbą miniową podkładowa 60%, a po jej wyschnięciu 1 raz emalią ftalową nawierzchniową. 9. Zagadnienia bhp i p. poŝ. Projektowane pomieszczenie znajduje się w jednej strefie poŝarowej i jest zaliczone do niezagroŝonych wybuchem. Podczas wykonywania prac montaŝowych naleŝy przestrzegać obowiązujących przepisów zawartych w aktualnych aktach prawnych. Przy prowadzeniu prac spawalniczych naleŝy zachować szczególną ostroŝność, stosując się do odpowiednich zarządzeń Komendy Głównej StraŜy PoŜarnej. Całość robót wykonać zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlano-montaŝowych cz. II

10 8 10. Wytyczne branŝowe - doprowadzenie napięcia do silników elektrycznych wentylatorów i siłowników, dobór grzejników elektrycznych dla pomieszczeń, a takŝe instalację sterowania przepustnic i wentylatorów wywiewnych naleŝy wykonać wg projektu elektrycznego - konstrukcję wsporczą na dachu pod wentylatory wywiewne oraz otwory w ścianie dla czerpni ściennych wykonać wg projektu budowlanego. 11. Wykaz producentów urządzeń i elementów - wentylatory dachowe typu SILWENT-315 rozprowadza firma UNIWERSAL - Katowice, ul. Reymonta 24, tel przepustnice wielopłaszczyznowe oraz czerpnie produkuje firma FRAPOL Kraków, ul. Mierzeja Wiślana 8, tel nawietrzaki podokienne typu A wykonać wg. KB (1) Opracował

11 9 12. SPECYFIKACJA INSTALACJI WENTYLACJI POZ. WYSZCZEGÓLNIENIE ILOŚĆ Nr normy PRODUCENT UWAGI N1 WENTYLACJA MECHANICZNA ZESPÓŁ NAWIEWNY N Czerpnia ścienna typ ST-JWN ; 2 FRAPOL Kraków g = 60 mm N2 Przepustnica wielopłaszczyznowa typ ST-JHGp ; g =140; do zamontowania siłownika 2 FRAPOL Kraków N3 Ramka z kątownika 30 4 o wymiarach 2 PN-84/H N4 Magnes grubości 5 mm, śred. 20 mm 12 N5 Siatka z drutu 1mm na płaskowniku o wymiarach N6 Tuleja dystansowa φ 15; L = 60 8 WENTYLACJA MECHANICZNA ZESPÓŁ WYWIEWNY W W1 Siatka z drutu 1mm na pierścieniu 2 z płaskownika 30 4 o wymiarach φ315 W2 Przepustnica jednopłaszczyznowa typ DR φ315 ; 2 FRAPOL L=315 do zamontowania siłownika Kraków W3 Podstawa dachowa typ B/II φ315; L= BN-70/ jeden kołnierz luźny W4 Wentylator dachowy cichobieŝny typ SILWENT- 315 o wydajn m 3 /h, p=320 Pa, N=0,37 kw, U=400V 2 UNIWERSAL Katowice

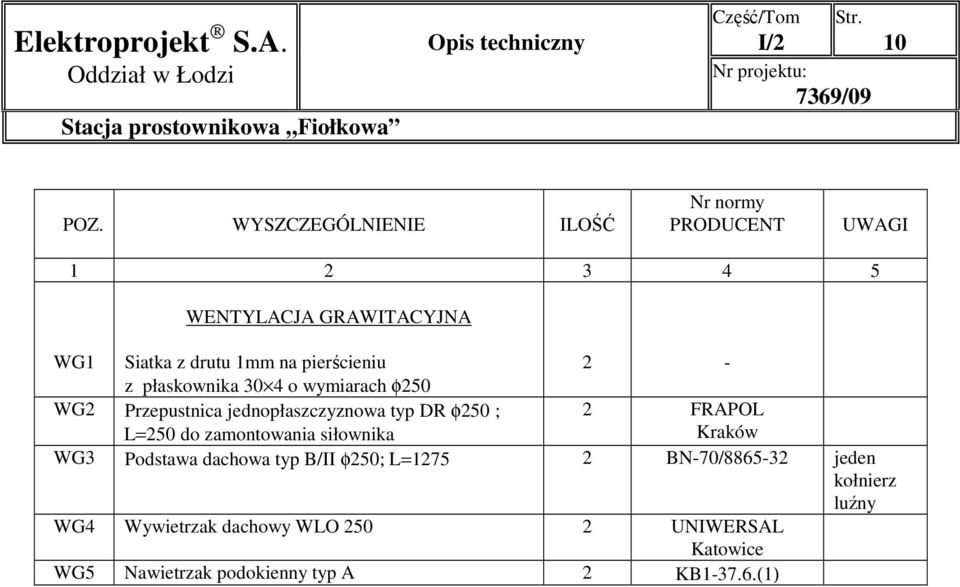

12 10 POZ. WYSZCZEGÓLNIENIE ILOŚĆ Nr normy PRODUCENT UWAGI WENTYLACJA GRAWITACYJNA WG1 Siatka z drutu 1mm na pierścieniu 2 - z płaskownika 30 4 o wymiarach φ250 WG2 Przepustnica jednopłaszczyznowa typ DR φ250 ; 2 FRAPOL L=250 do zamontowania siłownika Kraków WG3 Podstawa dachowa typ B/II φ250; L= BN-70/ jeden kołnierz luźny WG4 Wywietrzak dachowy WLO UNIWERSAL Katowice WG5 Nawietrzak podokienny typ A 2 KB (1)

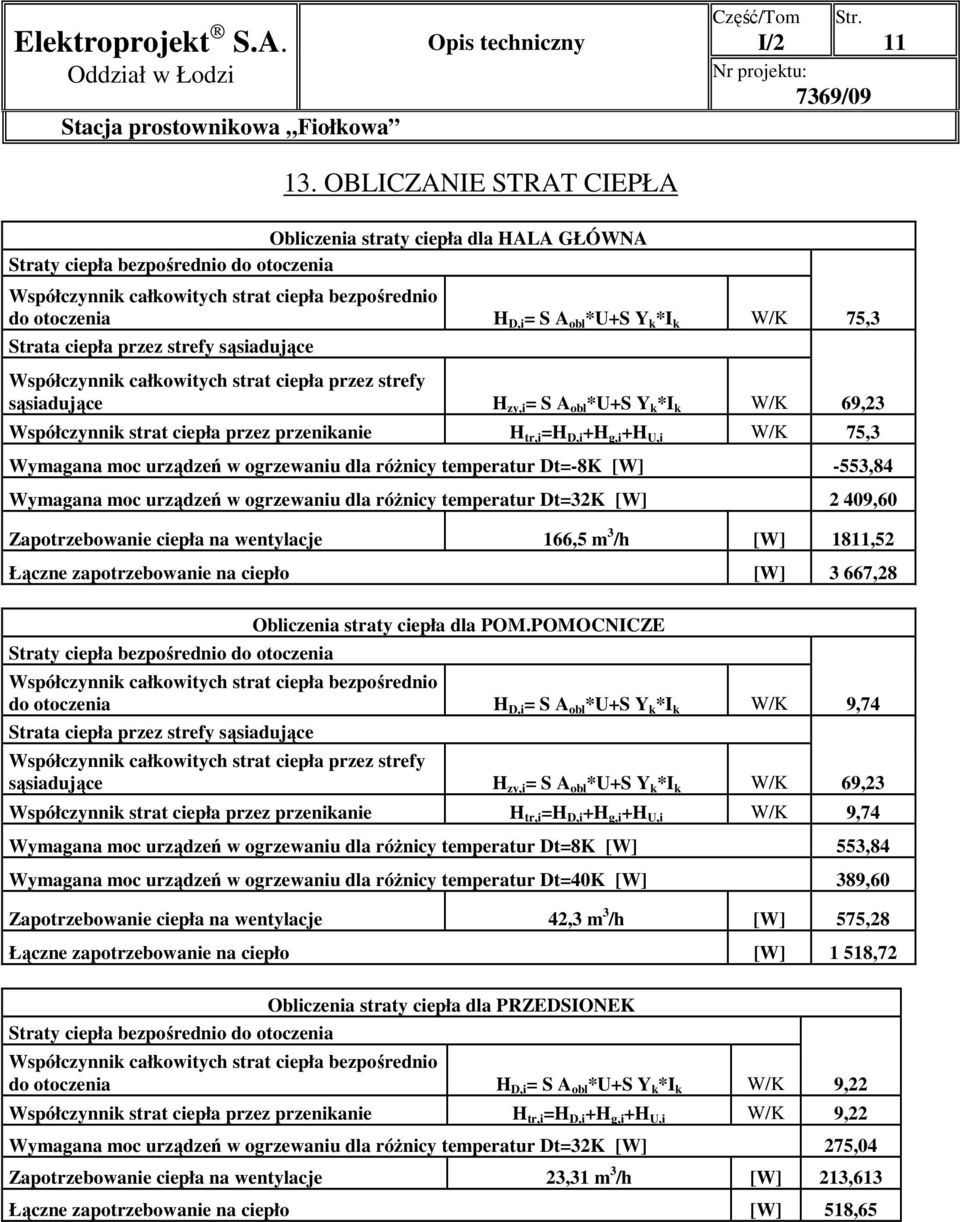

13 OBLICZANIE STRAT CIEPŁA Obliczenia straty ciepła dla HALA GŁÓWNA Straty ciepła bezpośrednio do otoczenia Współczynnik całkowitych strat ciepła bezpośrednio do otoczenia H D,i = S A obl *U+S Y k *I k W/K 75,3 Strata ciepła przez strefy sąsiadujące Współczynnik całkowitych strat ciepła przez strefy sąsiadujące H zy,i = S A obl *U+S Y k *I k W/K 69,23 Współczynnik strat ciepła przez przenikanie H tr,i =H D,i +H g,i +H U,i W/K 75,3 Wymagana moc urządzeń w ogrzewaniu dla róŝnicy temperatur Dt=-8K [W] -553,84 Wymagana moc urządzeń w ogrzewaniu dla róŝnicy temperatur Dt=32K [W] 2 409,60 Zapotrzebowanie ciepła na wentylacje 166,5 m 3 /h [W] 1811,52 Łączne zapotrzebowanie na ciepło [W] 3 667,28 Straty ciepła bezpośrednio do otoczenia Obliczenia straty ciepła dla POM.POMOCNICZE Współczynnik całkowitych strat ciepła bezpośrednio do otoczenia H D,i = S A obl *U+S Y k *I k W/K 9,74 Strata ciepła przez strefy sąsiadujące Współczynnik całkowitych strat ciepła przez strefy sąsiadujące H zy,i = S A obl *U+S Y k *I k W/K 69,23 Współczynnik strat ciepła przez przenikanie H tr,i =H D,i +H g,i +H U,i W/K 9,74 Wymagana moc urządzeń w ogrzewaniu dla róŝnicy temperatur Dt=8K [W] 553,84 Wymagana moc urządzeń w ogrzewaniu dla róŝnicy temperatur Dt=40K [W] 389,60 Zapotrzebowanie ciepła na wentylacje 42,3 m 3 /h [W] 575,28 Łączne zapotrzebowanie na ciepło [W] 1 518,72 Straty ciepła bezpośrednio do otoczenia Obliczenia straty ciepła dla PRZEDSIONEK Współczynnik całkowitych strat ciepła bezpośrednio do otoczenia H D,i = S A obl *U+S Y k *I k W/K 9,22 Współczynnik strat ciepła przez przenikanie H tr,i =H D,i +H g,i +H U,i W/K 9,22 Wymagana moc urządzeń w ogrzewaniu dla róŝnicy temperatur Dt=32K [W] 275,04 Zapotrzebowanie ciepła na wentylacje 23,31 m 3 /h [W] 213,613 Łączne zapotrzebowanie na ciepło [W] 518,65
