1 Color LaserJet Enterprise M552 Color LaserJet Enterprise M553 Podręcznik użytkownika M553n M552dn M553dn M553x

2

3 HP Color LaserJet Enterprise M552, M553 Podręcznik użytkownika

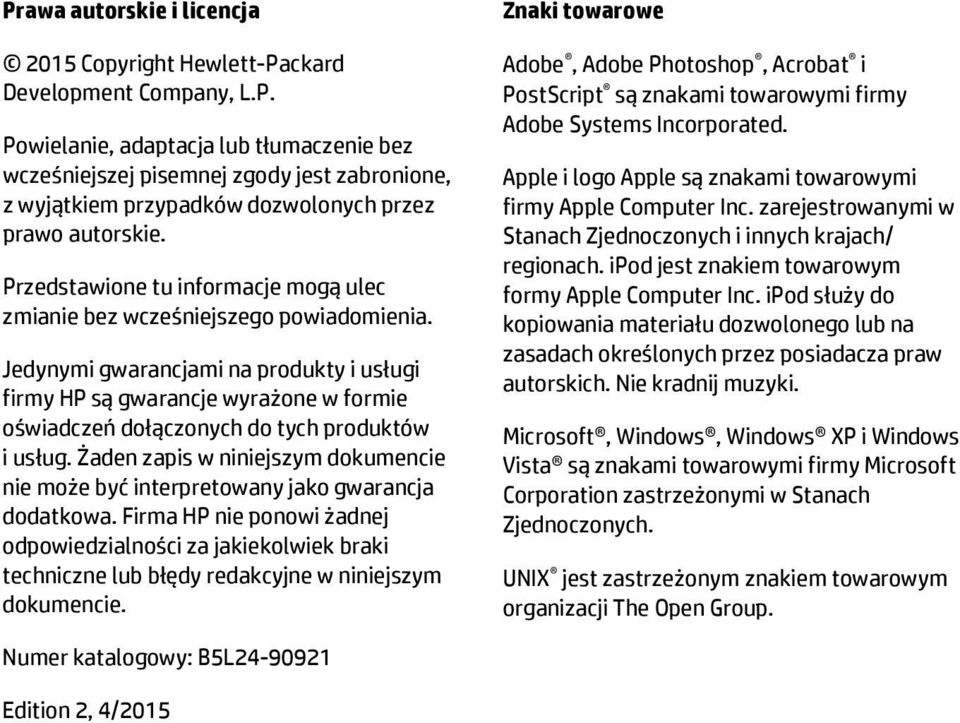

4 Prawa autorskie i licencja 2015 Copyright Hewlett-Packard Development Company, L.P. Powielanie, adaptacja lub tłumaczenie bez wcześniejszej pisemnej zgody jest zabronione, z wyjątkiem przypadków dozwolonych przez prawo autorskie. Przedstawione tu informacje mogą ulec zmianie bez wcześniejszego powiadomienia. Jedynymi gwarancjami na produkty i usługi firmy HP są gwarancje wyrażone w formie oświadczeń dołączonych do tych produktów i usług. Żaden zapis w niniejszym dokumencie nie może być interpretowany jako gwarancja dodatkowa. Firma HP nie ponowi żadnej odpowiedzialności za jakiekolwiek braki techniczne lub błędy redakcyjne w niniejszym dokumencie. Znaki towarowe Adobe, Adobe Photoshop, Acrobat i PostScript są znakami towarowymi firmy Adobe Systems Incorporated. Apple i logo Apple są znakami towarowymi firmy Apple Computer Inc. zarejestrowanymi w Stanach Zjednoczonych i innych krajach/ regionach. ipod jest znakiem towarowym formy Apple Computer Inc. ipod służy do kopiowania materiału dozwolonego lub na zasadach określonych przez posiadacza praw autorskich. Nie kradnij muzyki. Microsoft, Windows, Windows XP i Windows Vista są znakami towarowymi firmy Microsoft Corporation zastrzeżonymi w Stanach Zjednoczonych. UNIX jest zastrzeżonym znakiem towarowym organizacji The Open Group. Numer katalogowy: B5L Edition 2, 4/2015

5 Spis treści 1 Opis produktu... 1 Widoki urządzenia... 2 Widok urządzenia z przodu... 2 Widok produktu z tyłu... 4 Porty interfejsów... 5 Widok panelu sterowania (ekran na 4 wiersze, tylko modele z serii n i dn)... 5 Widok panelu sterowania (ekran dotykowy, tylko modele z serii x)... 6 Parametry urządzenia... 7 Dane techniczne... 8 Obsługiwane systemy operacyjne... 9 Rozwiązania do druku mobilnego Wymiary urządzenia Zużycie energii, parametry elektryczne i poziom głośności Zakres środowiska pracy Konfiguracja sprzętu i instalacja oprogramowania Podajniki papieru Ładowanie podajnika Wprowadzenie Orientacja papieru w podajniku Użyj alternatywnego trybu papieru firmowego Włączanie funkcji alternatywnego papieru firmowego z poziomu panelu sterowania Drukowanie w trybie alternatywnego papieru firmowego (Windows) Włóż papier do podajników 2, 3, 4 i Wprowadzenie Podajniki 2, 3, 4 i 5, a ułożenie papieru Użyj alternatywnego trybu papieru firmowego Włączanie funkcji alternatywnego papieru firmowego z poziomu panelu sterowania Drukowanie w trybie alternatywnego papieru firmowego (Windows) Wkładanie kopert PLWW iii

6 Wprowadzenie Orientacja kopert Materiały eksploatacyjne, akcesoria i podzespoły Materiały eksploatacyjne, akcesoria i podzespoły Zamawianie Materiały eksploatacyjne i akcesoria Części do samodzielnej naprawy przez klienta Wymiana kaset z tonerem Wprowadzenie Informacje na temat toneru Wyjmowanie i wymiana wkładów Wymiana modułu zbierającego toner Wprowadzenie Wyjmowanie i wymiana modułu zbierającego toner Drukowanie Zadania drukowania w systemie Windows Sposób skanowania (Windows) Automatyczne drukowanie po obu stronach (Windows) Ręczne drukowanie po obu stronach (Windows) Drukowanie wielu stron na jednym arkuszu (Windows) Wybór rodzaj papieru (Windows) Dodatkowe zadania drukowania Zadania drukowania (system OS X) Sposób drukowania (OS X) Automatyczne drukowanie na obu stronach (OS X) Ręczne drukowanie na obu stronach (OS X) Drukowanie wielu stron na jednym arkuszu (OS X) Wybór rodzaju papieru (OS X) Dodatkowe zadania drukowania Przechowywanie zadań drukowania w pamięci urządzenia w celu późniejszego wydrukowania Wprowadzenie Tworzenie przechowywanego zadania (Windows) Tworzenie przechowywanego zlecenia (Mac OS X) Drukowanie zapisanego zadania Usuwanie zapisanego zadania Drukowanie dla urządzeń przenośnych Wprowadzenie Drukowanie w trybie Wi-Fi Direct lub NFC HP eprint drogą ową iv PLWW

7 oprogramowanie HP eprint AirPrint Wbudowane rozwiązanie druku w systemie Android Drukowanie z portu USB Wprowadzenie Włączanie portu USB w celu drukowania Drukowanie dokumentów z USB Zarządzanie urządzeniem Zaawansowana konfiguracja za pomocą wbudowanego serwera internetowego HP (EWS) Wprowadzenie Dostęp do wbudowanego serwera internetowego HP Wbudowany serwer internetowy firmy HP funkcje Karta Informacje Karta General (Ogólne) Karta Drukowanie Karta Troubleshooting (Rozwiązywanie problemów) Karta Security (Zabezpieczenia) Karta HP Web Services (Usługi sieciowe HP) Karta Praca w sieci Lista Other Links (Inne łącza) Zaawansowana konfiguracja przy użyciu narzędzia HP Utility w systemie Mac OS X Otwieranie aplikacji HP Utility Funkcje HP Utility Konfigurowanie ustawień sieci IP Oświadczenie dotyczące udostępniania drukarki Wyświetlanie lub zmiana ustawień sieciowych Zmiana nazwy urządzenia w sieci Ręczna konfiguracja parametrów TCP/IP IPv4 z panelu sterowania urządzenia Ręczna konfiguracja parametrów TCP/IP IPv6 z panelu sterowania urządzenia Ustawienia szybkości łącza i dupleksu Funkcje zabezpieczające urządzenia Wprowadzenie Oświadczenia o bezpieczeństwie Protokół IPsec Ustalanie lub zmiana hasła systemu za pomocą wbudowanego serwera internetowego Logowanie do urządzenia Obsługa szyfrowania: Bezpieczne wysokowydajne dyski twarde firmy HP Zablokuj formatyzator Ustawienia ekonomiczne Wprowadzenie PLWW v

8 Optymalizacja prędkości i zużycia energii Ustaw licznik czasu uśpienia i skonfiguruj urządzenie tak, aby zużywało nie więcej niż 1 W energii HP Web Jetadmin Aktualizacje oprogramowania lub oprogramowania sprzętowego Rozwiązywanie problemów Obsługa klienta System pomocy panelu sterowania Przywracanie domyślnych ustawień fabrycznych Wprowadzenie Przywracanie ustawień fabrycznych za pomocą panelu sterowania Przywracanie ustawień fabrycznych za pośrednictwem serwera EWS (tylko urządzenia podłączone do Internetu) Na panelu sterowania urządzenia wyświetlany jest komunikat Niski poziom tuszu w kasecie lub Bardzo niski poziom tuszu w kasecie Zmiana ustawień Niski poziom tuszu w kasecie Urządzenia z funkcją faksu Zamawianie materiałów eksploatacyjnych Urządzenie nie pobiera papieru lub podaje go nieprawidłowo Wprowadzenie Urządzenie nie pobiera papieru Urządzenie pobiera kilka arkuszy papieru Usuń zablokowany papier Wprowadzenie Miejsca zacięć papieru Automatyczna nawigacja dla usuwania zacięć Czy masz do czynienia z częstymi lub powtarzającymi się zacięciami papieru? Wyjmowanie zablokowanego papieru z podajnika Wyjmowanie zablokowanego papieru z podajnika Wyjmowanie zaklinowanego papieru z dodatkowego podajnika na 550 arkuszy Usuwanie zaklinowanego papieru w okolicy prawych drzwiczek i obszaru utrwalacza Usuwanie zablokowanego papieru w pojemniku wyjściowym Poprawianie jakości druku Wprowadzenie Drukowanie dokumentu z innego programu Sprawdzanie ustawienia typu papieru dla zlecenia druku Sprawdzenie ustawienia rodzaju papieru (Windows) Sprawdzanie ustawienia rodzaju papieru (OS X) Sprawdzanie stanu kasety z tonerem Czyszczenie urządzenia vi PLWW

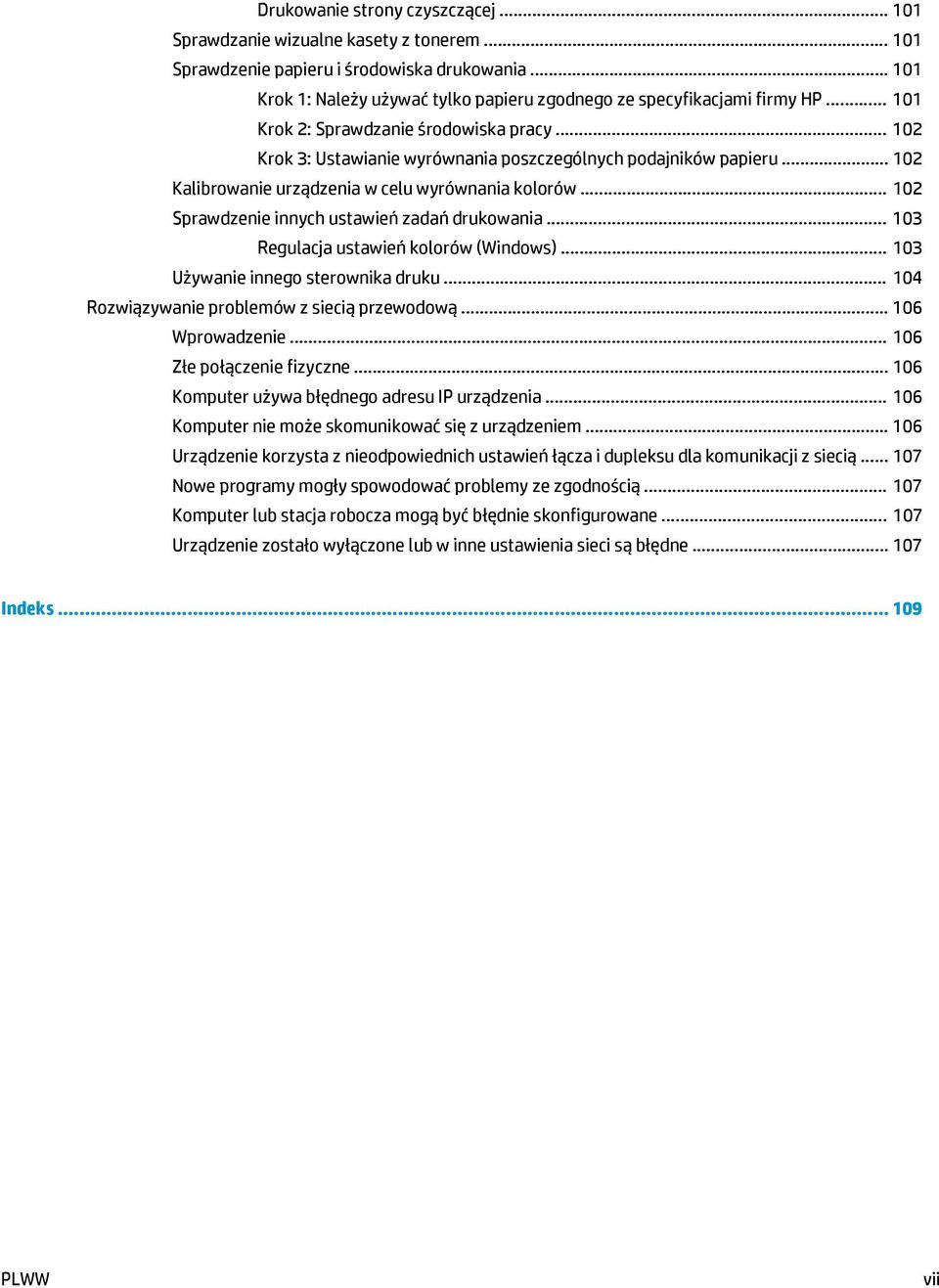

9 Drukowanie strony czyszczącej Sprawdzanie wizualne kasety z tonerem Sprawdzenie papieru i środowiska drukowania Krok 1: Należy używać tylko papieru zgodnego ze specyfikacjami firmy HP Krok 2: Sprawdzanie środowiska pracy Krok 3: Ustawianie wyrównania poszczególnych podajników papieru Kalibrowanie urządzenia w celu wyrównania kolorów Sprawdzenie innych ustawień zadań drukowania Regulacja ustawień kolorów (Windows) Używanie innego sterownika druku Rozwiązywanie problemów z siecią przewodową Wprowadzenie Złe połączenie fizyczne Komputer używa błędnego adresu IP urządzenia Komputer nie może skomunikować się z urządzeniem Urządzenie korzysta z nieodpowiednich ustawień łącza i dupleksu dla komunikacji z siecią Nowe programy mogły spowodować problemy ze zgodnością Komputer lub stacja robocza mogą być błędnie skonfigurowane Urządzenie zostało wyłączone lub w inne ustawienia sieci są błędne Indeks PLWW vii

10 viii PLWW

11 1 Opis produktu Widoki urządzenia Parametry urządzenia Konfiguracja sprzętu i instalacja oprogramowania Informacje dodatkowe: Przejdź do witryny Pełne wsparcie HP dla urządzenia obejmuje następujące informacje: Instalacja i konfiguracja Nauka i użytkowanie Rozwiązywanie problemów Pobieranie aktualizacji oprogramowania Dołączanie do forów pomocy technicznej Znajdowanie informacji o gwarancji i przepisach PLWW 1

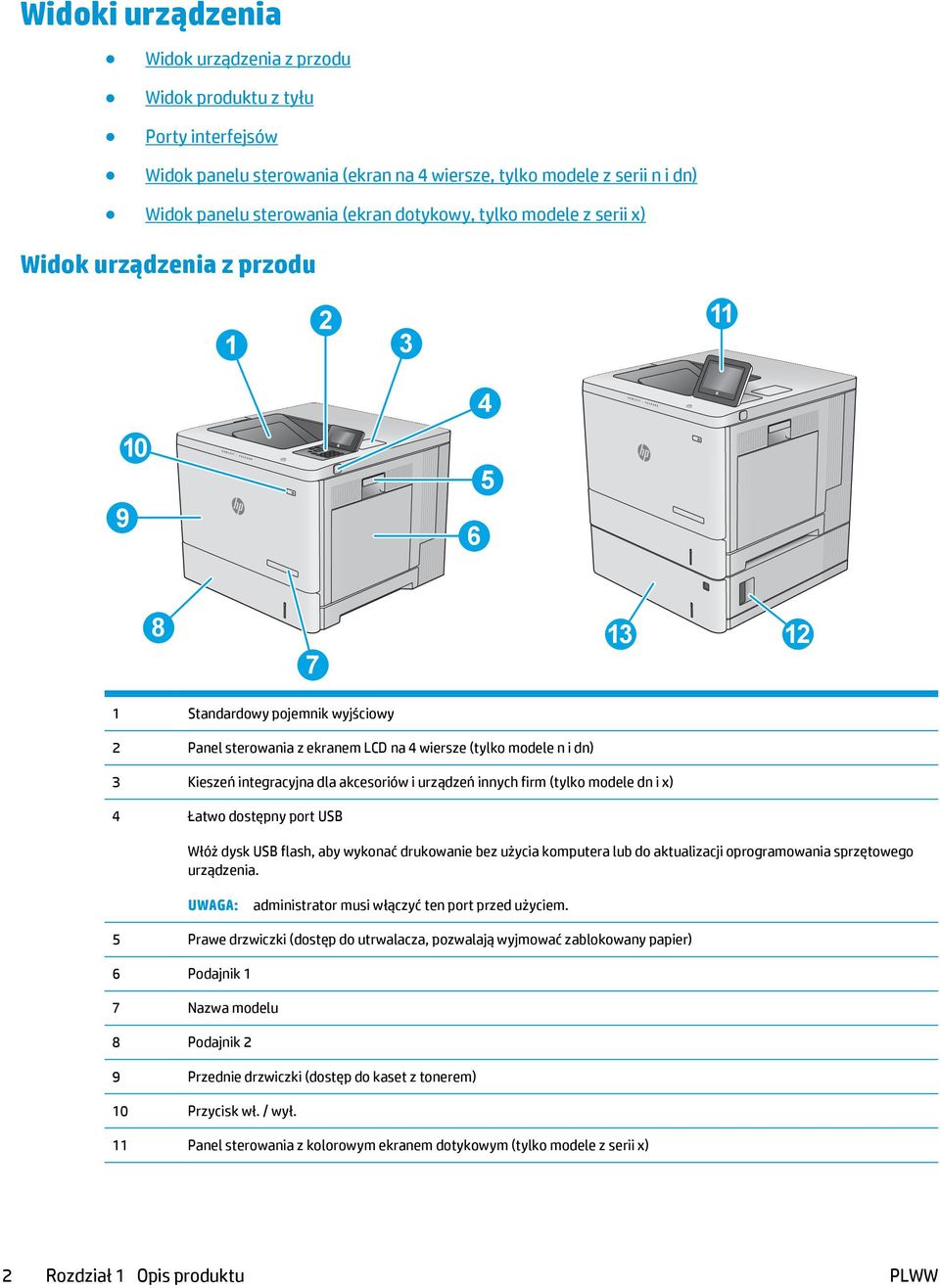

12 Widoki urządzenia Widok urządzenia z przodu Widok produktu z tyłu Porty interfejsów Widok panelu sterowania (ekran na 4 wiersze, tylko modele z serii n i dn) Widok panelu sterowania (ekran dotykowy, tylko modele z serii x) Widok urządzenia z przodu Standardowy pojemnik wyjściowy 2 Panel sterowania z ekranem LCD na 4 wiersze (tylko modele n i dn) 3 Kieszeń integracyjna dla akcesoriów i urządzeń innych firm (tylko modele dn i x) 4 Łatwo dostępny port USB Włóż dysk USB flash, aby wykonać drukowanie bez użycia komputera lub do aktualizacji oprogramowania sprzętowego urządzenia. UWAGA: administrator musi włączyć ten port przed użyciem. 5 Prawe drzwiczki (dostęp do utrwalacza, pozwalają wyjmować zablokowany papier) 6 Podajnik 1 7 Nazwa modelu 8 Podajnik 2 9 Przednie drzwiczki (dostęp do kaset z tonerem) 10 Przycisk wł. / wył. 11 Panel sterowania z kolorowym ekranem dotykowym (tylko modele z serii x) 2 Rozdział 1 Opis produktu PLWW

13 12 Prawe dolne drzwiczki podajnika na 550 arkuszy (pozwalają wyjąć zablokowany papier) 13 Podajnik na 550 arkuszy, podajnik 3 (dołączony do modelu x, dla pozostałych modeli pozycja opcjonalna) UWAGA: Model M552 obsługuje jeden podajnik na 550 arkuszy. Modele M553 obsługują do trzech podajników na 550 arkuszy. PLWW Widoki urządzenia 3

14 Widok produktu z tyłu Drzwiczki modułu zbierania toneru 2 Moduł formatujący (posiada gniazda interfejsów) 3 Zasilanie 4 Numer seryjny i numer modelu 5 Pokrywa modułu formatującego 4 Rozdział 1 Opis produktu PLWW

15 Porty interfejsów Port sieci lokalnej LAN typu Ethernet (RJ-45) 2 Port drukowania USB 2.0 Hi-Speed 3 Port USB do podłączania zewnętrznych urządzeń USB (ten port może być zakryty) UWAGA: Do drukowania z użyciem łatwo dostępnego portu USB korzystaj z portu USB znajdującego się obok panelu sterowania. Widok panelu sterowania (ekran na 4 wiersze, tylko modele z serii n i dn) Za pomocą panelu sterowania możesz wykonać konfigurację urządzenia, uzyskać informacje o jego statusie, a także dane na temat zadania drukowania ? 5 OK C Wyświetlacz na panelu sterowania Pokazuje informacje o stanie, menu, informacje pomocy i komunikaty o błędach. 2 Klawiatura numeryczna Umożliwia wprowadzanie wartości liczbowych. 3 Przycisk Usuń Przywraca wartości domyślne i zamyka ekran pomocy. PLWW Widoki urządzenia 5

16 4 Przycisk folderu Szybki dostęp do menu Pobierz zadanie 5 Przycisk ekranu głównego umożliwia otwarcie i zamknięcie menu 6 przycisk Wstecz umożliwia cofnięcie o jeden poziom w strukturze menu lub o jeden wpis numeryczny 7 Strzałka w dół Umożliwia przejście do następnej pozycji na liście oraz zmniejszenie wartości numerycznych. 8 Przycisk Stop Powoduje anulowanie aktualnego zadania drukowania i usunięcie stron z urządzenia. 9 Przycisk OK Zapisuje wybraną wartość pozycji. Umożliwia wykonanie czynności związanych z pozycją zaznaczoną na ekranie panelu sterowania. Usuwa komunikat o błędzie, o ile istnieje taka możliwość. 10 Przycisk pomocy Wyświetla informacje na temat komunikatu widocznego na ekranie panelu sterowania. 11 Strzałka w górę Umożliwia przejście do poprzedniej pozycji na liście oraz zwiększenie wartości numerycznych. Widok panelu sterowania (ekran dotykowy, tylko modele z serii x) UWAGA: Możesz przechylić ekran panelu sterowania, aby ułatwić odczytywanie informacji. Z poziomu Ekranu głównego można uzyskać dostęp do funkcji urządzenia. Na ekranie wyświetlany jest też aktualny stan urządzenia. Wciśnij przycisk ekranu głównego, aby w dowolnym momencie do niego powrócić. Wróć do ekranu głównego w dowolnym momencie, dotykając przycisku znajdującego po lewej stronie panelu sterowania urządzenia. Możesz również dotknąć przycisku znajdującego się w lewym górnym rogu większości ekranów. UWAGA: Funkcje wyświetlane na Ekranie głównym mogą się różnić w zależności od konfiguracji urządzenia Stan urządzenia Wiersz stanu pokazuje informacje dotyczące ogólnego stanu urządzenia. 6 Rozdział 1 Opis produktu PLWW

17 2 Logo HP lub przycisk Ekran główny Na dowolny ekranie, innymi niż główny, logo HP zmienia się w przycisk Ekran główny przycisku Ekran główny, aby powrócić do ekranu głównego.. Dotknij 3 Przycisk Stop Dotknij przycisku Stop, aby zatrzymać bieżące zadanie. Zostanie wyświetlony ekran Stan zadania, na którym możesz anulować lub kontynuować zadanie. 4 Przycisk Zaloguj lub Wyloguj Dotknij przycisku Zaloguj, aby uzyskać dostęp do funkcji zabezpieczonych. Dotknij przycisku Wyloguj, aby wylogować się z urządzenia. Wszystkie opcje urządzenia zostaną przywrócone do ustawień domyślnych. 5 Przycisk wyboru języka Dotknij przycisku wyboru języka, aby wybrać język używany na panelu sterowania urządzenia. 6 Przycisk uśpienia Dotknij przycisku uśpienia, aby włączyć tryb uśpienia. 7 Przycisk sieci Dotknij przycisku sieci, aby wyświetlić informacje na temat połączenia sieciowego. 8 Przycisk Pomoc Dotknięcie przycisku Pomoc powoduje otwarcie wbudowanego systemu pomocy. 9 Pasek przewijania Za pomocą paska przewijania możesz wyświetlić pełną listę dostępnych funkcji. 10 Funkcje W zależności od konfiguracji urządzenia na ekranie głównym mogą być wyświetlane następujące funkcje: Zapisz w pamięci urządzenia Pobierz z USB Pobierz z pamięci urządzenia Stan zlecenia Materiały eksploatacyjne Podajniki Administracja Konserwacja urządzenia 11 Przycisk ekranu głównego Dotknij przycisku ekranu głównego, aby do niego powrócić. Parametry urządzenia WAŻNE: Poniższe parametry techniczne są prawidłowe w momencie publikacji, ale mogą ulec zmianie. Dodatkowe informacje znajdziesz na stronie colorljm553. Dane techniczne Obsługiwane systemy operacyjne Rozwiązania do druku mobilnego Wymiary urządzenia Zużycie energii, parametry elektryczne i poziom głośności Zakres środowiska pracy PLWW Parametry urządzenia 7

18 Dane techniczne Nazwa modelu M552dn M553n M553dn M553x Numer produktu B5L23A B5L24A B5L25A B5L26A Obsługa papieru Podajnik 1 (podajnik na 100 arkuszy) Podajnik 2 (podajnik na 550 arkuszy) Podajnik 3 (podajnik na 550 arkuszy) Opcjonalnie Opcjonalnie Opcjonalnie UWAGA: Model M552 obsługuje jeden podajnik na 550 arkuszy. Modele M553 obsługują do trzech podajników na 550 arkuszy. Stojak na drukarkę Opcjonalnie Opcjonalnie Opcjonalnie Opcjonalnie Automatyczne drukowanie dwustronne Niedostępne Złącza Połączenie ethernetowe 10/100/1000 sieci LAN z udziałem protokołów Pv4 i IPv6 Port high-speed USB 2.0 Łatwo dostępny port USB do drukowania bez komputera i uaktualniania oprogramowania układowego Kieszeń integracji sprzętu do podłączania akcesoriów i urządzeń innych producentów Nieobsługiwana 2 wewnętrzne porty USB Opcjonalnie Opcjonalnie Opcjonalnie Opcjonalnie Akcesoria HP Jetdirect 3000w dla łączności bezprzewodowej / NFC do drukowania z urządzeń mobilnych Moduł HP do komunikacji NFC i bezpośredniego drukowania bezprzewodowego (Wi-Fi Direct) do drukowania z urządzeń przenośnych Akcesoria dla łączności bezprzewodowej dla serwera druku HP Jetdirect 2900nw Opcjonalnie Opcjonalnie Opcjonalnie Nieobsługiwane Nieobsługiwany Nieobsługiwany Nieobsługiwany Opcjonalnie Opcjonalnie Opcjonalnie Opcjonalnie 8 Rozdział 1 Opis produktu PLWW

19 Nazwa modelu M552dn M553n M553dn M553x Numer produktu B5L23A B5L24A B5L25A B5L26A Pamięć 1 GB pamięci podstawowej. UWAGA: W modelach M553 pamięć podstawową można rozbudować do 2 GB poprzez dodanie kości pamięci DIMM. Model M552 nie obsługuje rozbudowy pamięci. Zabezpieczenia Wyświetlacz panelu sterowania i wprowadzania Drukowanie Zabezpieczony dysk twardy HP o dużej wydajności Moduł HP Trusted Platform do szyfrowania wszystkich danych przechodzących przez urządzenie. Wyświetlacz z ekranem na 4 wiersze i klawiaturą na 10 klawiszy Panel sterowania z kolorowym ekranem dotykowym Drukuje 33 stron na minutę na papierze A4 oraz 35 stron na papierze w formacie Letter Drukuje 37 stron na minutę na papierze A4 oraz 40 stron na papierze w formacie Letter Funkcja drukowania z łatwo dostępnego USB (bez komputera) Nieobsługiwany Opcjonalnie Opcjonalnie Opcjonalnie Opcjonalnie Opcjonalnie Opcjonalnie Opcjonalnie Nieobsługiwany Nieobsługiwany Nieobsługiwany Nieobsługiwany Obsługiwane systemy operacyjne Poniższe informacje dotyczą właściwego dla danego modelu języka PCL 6 w systemie Windows, sterowników druku systemu OS X oraz tych znajdujących się na płycie CD dołączonej do opakowania. System Windows: Płyta CD pozwala zainstalować sterownik druku HP PCL 6 w wersji 3 dla danego systemu operacyjnego, a także oprogramowanie dodatkowe. Pamiętaj, aby uruchomić instalator całego oprogramowania. Sterownik HP PCL-6 w wersji 4 możesz również pobrać ze strony pomocy technicznej urządzenia: Komputery Mac i system OS X: To urządzenie obsługuje komputery Mac i urządzenia mobilne Apple. Sterownik i narzędzia druku dla systemu OS X można pobrać z serwisu hp.com. Są one dostępne również za pośrednictwem usługi Apple Software Update. Dołączona płyta CD nie zawiera instalatora dla systemu OS X. Wykonaj poniższe czynności, aby pobrać instalator dla systemu OS X: PLWW Parametry urządzenia 9

20 1. Przejdź do strony Wybierz kolejno Opcje pomocy technicznej, w Opcjach pobierania wybierz Sterowniki, aplikacje i oprogramowanie sprzętowe. 3. Wybierz odpowiednią wersję systemu operacyjnego, a następnie kliknij przycisk Pobierz. System operacyjny Sterownik został zainstalowany Uwagi Windows XP, dodatek SP3 (tylko wersja 32-bitowa) Windows Vista (wersja 32-bitowa) Windows Server 2003, dodatek SP2 (wersja 32-bitowa) Windows 7, dodatek SP1 (wersja 32- bitowa i 64-bitowa) Windows 8 (wersja 32-bitowa i 64-bitowa) Windows 8.1 (wersja 32-bitowa i 64- bitowa) Windows Server 2008, dodatek SP2 (wersja 32-bitowa) Sterownik druku HP PCL 6 dla danego urządzenia został zainstalowany w systemie w ramach pakietu podstawowego oprogramowania. Podstawowa wersja pozwala zainstalować wyłącznie ten sterownik. Sterownik druku HP PCL 6 dla danego urządzenia został zainstalowany w systemie w ramach pakietu podstawowego oprogramowania. Podstawowa wersja pozwala zainstalować wyłącznie ten sterownik. Sterownik druku HP PCL 6 dla danego urządzenia został zainstalowany w systemie w ramach pakietu podstawowego oprogramowania. Podstawowa wersja pozwala zainstalować wyłącznie ten sterownik. Sterownik druku HP PCL 6 dla danego urządzenia został zainstalowany w systemie w ramach pełnego pakietu oprogramowania. Sterownik druku HP PCL 6 dla danego urządzenia został zainstalowany w systemie w ramach pełnego pakietu oprogramowania. Sterownik druku HP PCL 6 dla danego urządzenia został zainstalowany w systemie w ramach pełnego pakietu oprogramowania. Sterownik druku HP PCL 6 dla danego urządzenia został zainstalowany w systemie w ramach pakietu podstawowego oprogramowania. Podstawowa wersja pozwala zainstalować wyłącznie ten sterownik. Pełna wersja instalatora nie jest obsługiwana w ramach tego systemu operacyjnego. W przypadku systemów 64-bitowych należy skorzystać ze sterowników UPD. Firma Microsoft zaprzestała świadczenia usług ogólnej pomocy technicznej dla systemu Windows XP w kwietniu 2009 r. Firma HP dołoży starań, aby zapewnić pomoc techniczną dla systemu XP, który został wycofany ze sprzedaży. Pełna wersja instalatora nie jest obsługiwana w ramach tego systemu operacyjnego. W przypadku systemów 64-bitowych należy skorzystać ze sterowników UPD. Pełna wersja instalatora nie jest obsługiwana w ramach tego systemu operacyjnego. W przypadku systemów 64-bitowych należy skorzystać ze sterowników UPD. Firma Microsoft zawiesiła ogólne wsparcie dla systemu Windows Server 2003 w czerwcu 2010 r. Firma HP dołoży starań, aby zapewnić pomoc techniczną dla systemu Server 2003, który został wycofany ze sprzedaży. Obsługa systemu Windows 8 RT została zapewniona w ramach sterownika Microsoft IN OS, w wersji 4, 32-bitowej. Obsługa systemu Windows 8,1 RT została zapewniona w ramach sterownika Microsoft IN OS, w wersji 4, 32-bitowej. Pełna wersja instalatora nie jest obsługiwana w ramach tego systemu operacyjnego. 10 Rozdział 1 Opis produktu PLWW

21 System operacyjny Sterownik został zainstalowany Uwagi Windows Server 2008 SP2, 64-bitowy Windows Server 2008 R2, dodatek SP 1 (wersja 64-bitowa) Windows Server 2012 (wersja 64-bitowa) Windows Server 2012 R2, wersja 64- bitowa OS X 10.7 Lion, OS X 10.8 Mountain Lion i OS X 10.9 Mavericks Sterownik druku HP PCL 6 dla danego urządzenia został zainstalowany w systemie w ramach pełnego pakietu oprogramowania. Sterownik druku HP PCL 6 dla danego urządzenia został zainstalowany w systemie w ramach pełnego pakietu oprogramowania. Instalator oprogramowania nie obsługuje systemu Windows Server 2012, ale sterowniki druku HP PCL 6 w wersji 3 i 4 dla konkretnych modeli urządzeń już tak. Instalator oprogramowania nie obsługuje systemu Windows Server 2012, ale sterownik druku HP PCL 6 w wersji 4 dla konkretnych modeli urządzeń już tak. Sterownik i narzędzia druku dla systemu OS X można pobrać z serwisu hp.com. Są one dostępne również za pośrednictwem usługi Apple Software Update. Dołączona płyta CD nie zawiera instalatora dla systemu OS X. Pobierz sterownik ze strony internetowej firmy HP i skorzystaj z menu systemowego Dodaj drukarkę, aby ją zainstalować. Pobierz sterownik ze strony internetowej firmy HP i skorzystaj z menu systemowego Dodaj drukarkę, aby ją zainstalować. Pobierz pełną wersję instalatora ze strony internetowej pomocy technicznej dla danego modelu urządzenia. 1. Przejdź do witryny support/colorljm552, support/colorljm Wybierz kolejno Opcje wsparcia > Opcje pobierania > Sterowniki i oprogramowanie (w tym sprzętowe). 3. Kliknij wersję systemu operacyjnego, a następnie kliknij przycisk Pobierz. UWAGA: Aktualną listę obsługiwanych systemów operacyjnych można znaleźć na stronie support/colorljm552, gdzie znajdują się szczegółowe informacje wsparcia technicznego dla tego urządzenia. UWAGA: Szczegółowe informacje na temat systemów operacyjnych w wersji klient i serwer oraz obsługi sterowników HP UPD PCL6, UPD PCL 5 i UPD PS dla tego urządzenia znajdziesz na stronie upd. W menu Dodatkowe informacje kliknij opcję Odnośnik do obsługiwanych urządzeń. Rozwiązania do druku mobilnego Urządzenie obsługuje drukowanie z urządzeń mobilnych w następujących programach: Oprogramowanie HP eprint UWAGA: Oprogramowanie HP eprint obsługuje następujące systemy operacyjne: Windows 7 SP 1 (32- bitowy i 64-bitowy); Windows 8 (32-bitowy i 64-bitowy); Windows 8.1 (32-bitowy i 64-bitowy) oraz Mac OS X w wersjach 10.6 Snow Leopard, 10.7 Lion, 10.8 Mountain Lion oraz 10.9 Mavericks. Usługa HP eprint w ramach poczty (wymaga zainstalowania usług internetowych firmy HP Web Services i rejestracji urządzenia w usłudze HP Connected) Aplikacja HP eprint (dostępna dla systemów Android, ios i Blackberry) PLWW Parametry urządzenia 11

22 Y M Aplikacja eprint Enterprise (obsługiwana dla wszystkich urządzeń z oprogramowaniem eprint Enterprise Server) Aplikacja HP Home and Biz (dostępna dla urządzeń Nokia i systemu Symbian) Usługa Google Cloud Print 1.0 (wymaga rejestracji urządzenia w usłudze HP Connected i Google Cloud) AirPrint Android Printing Wymiary urządzenia Rysunek 1-1 Wymiary modeli z serii n i dn 1 C K Urządzenie z zamkniętymi drzwiczkami Urządzenie z otwartymi drzwiczkami 1. Wysokość 399 mm 399 mm 2. Głębokość 479 mm 771 mm 3. Szerokość 458 mm 826 mm Waga Model n: 27 kg Model dn: 27.5 kg 12 Rozdział 1 Opis produktu PLWW

23 Y M Rysunek 1-2 Wymiary modelu x 1 C K Urządzenie z zamkniętymi drzwiczkami Urządzenie z otwartymi drzwiczkami 1. Wysokość 581 mm 581 mm 2. Głębokość 479 mm 771 mm 3. Szerokość 458 mm 853 mm Waga 33,4 kg Rysunek 1-3 Wymiary podajnika na 550 arkuszy Wysokość 130 mm 2. Głębokość Podajnik zamknięty: 458 mm Podajnik otwarty: 771 mm 3. Szerokość Dolne prawe drzwiczki zamknięte: 458 mm Dolne prawe drzwiczki otwarte: 853 mm Waga 5,8 kg PLWW Parametry urządzenia 13

24 Rysunek 1-4 Wymiary szafki i stojaka Wysokość 295 mm 2. Głębokość Drzwiczki zamknięte: 465 mm 3. Szerokość 460 mm Drzwiczki otwarte: 900 mm Ta wartość może ulec zmianie. Dodatkowe informacje znajdziesz na stronie colorljm552, Waga 17,7 kg Ta wartość może ulec zmianie. Dodatkowe informacje znajdziesz na stronie colorljm552, Rysunek 1-5 Wymiary urządzenia z jednym podajnikiem na 550 arkuszy oraz stojakiem / szafką Urządzenie i akcesoria: wszystkie drzwiczki zamknięte Urządzenie i akcesoria: wszystkie drzwiczki otwarte 1. Wysokość 876 mm 876 mm 2. Głębokość 479 mm 900 mm 14 Rozdział 1 Opis produktu PLWW

25 Urządzenie i akcesoria: wszystkie drzwiczki zamknięte Urządzenie i akcesoria: wszystkie drzwiczki otwarte 3. Szerokość 458 mm 853 mm Waga 51,1 kg Zużycie energii, parametry elektryczne i poziom głośności Aktualne informacje można znaleźć pod adresem colorljm553. OSTROŻNIE: Wymagania dotyczące zasilania zależą od kraju/regionu sprzedaży urządzenia. Nie wolno zmieniać napięcia pracy. Może to spowodować uszkodzenie urządzenia i unieważnienie gwarancji. Zakres środowiska pracy Tabela 1-1 Specyfikacje dotyczące środowiska pracy Środowisko Zalecane Dozwolone Temperatura od 17 do 25 C Od 15 do 30 C Wilgotność względna od 30 do 70% wilgotności względnej Od 10% do 80% wilgotności względnej Wysokość n.p.m. Nie ma zastosowania. od 0 do 3000 m PLWW Parametry urządzenia 15

26 Konfiguracja sprzętu i instalacja oprogramowania Instrukcje dotyczące konfiguracji podstawowej znajdują się w podręczniku instalacji sprzętu, który został dostarczony wraz z urządzeniem. Dodatkowe instrukcje znaleźć można na stronie wsparcia technicznego HP. Przejdź do aby uzyskać pomoc HP dla używanego urządzenia: Znajdź następujące wsparcie: Instalacja i konfiguracja Nauka i użytkowanie Rozwiązywanie problemów Pobieranie aktualizacji oprogramowania Dołączanie do forów pomocy technicznej Znajdowanie informacji o gwarancji i przepisach 16 Rozdział 1 Opis produktu PLWW

27 2 Podajniki papieru Ładowanie podajnika 1 Włóż papier do podajników 2, 3, 4 i 5 Wkładanie kopert Informacje dodatkowe: Przejdź do witryny Pełne wsparcie HP dla urządzenia obejmuje następujące informacje: Instalacja i konfiguracja Nauka i użytkowanie Rozwiązywanie problemów Pobieranie aktualizacji oprogramowania Dołączanie do forów pomocy technicznej Znajdowanie informacji o gwarancji i przepisach PLWW 17

28 Ładowanie podajnika 1 Wprowadzenie Poniżej opisano sposób wkładania papieru do podajnika 1. Ten podajnik mieści do 100 arkuszy papieru o gramaturze 75 g/m 2 lub 10 kopert. OSTROŻNIE: w celu uniknięcia zacięcia papieru nigdy nie należy dodawać ani wyjmować papieru z podajnika 1 podczas drukowania. 1. Otwórz podajnik Wysuń przedłużenie podajnika, aby podeprzeć papier. 18 Rozdział 2 Podajniki papieru PLWW

29 3. Ustaw prowadnice zgodnie z rozmiarem papieru, a następnie włóż go do podajnika. Informacje na temat ustawiania orientacji papieru znajdują się w części Orientacja papieru w podajniku 1 na stronie Upewnij się, że papier mieści się pod liniami na prowadnicach papieru i oznaczającymi maksymalne wypełnienie podajnika. 5. Ustaw boczne prowadnice tak, aby lekko dotykały stosu papieru, lecz jednocześnie go nie zaginały. PLWW Ładowanie podajnika 1 19

30 123 Orientacja papieru w podajniku 1 Wkładając papier wymagający odpowiedniego ułożenia (pionowo lub poziomo), skorzystaj z informacji w poniższej tabeli. UWAGA: ustawienia alternatywnego trybu papieru firmowego mają wpływ na sposób, w jaki należy go wkładać do podajnika. To ustawienie jest domyślnie wyłączone. W tym trybie papier należy układać tak samo, jak przy automatycznym drukowaniu dwustronnym. Więcej informacji można znaleźć w części Użyj alternatywnego trybu papieru firmowego na stronie 21. Rodzaj papieru Orientacja obrazu Drukowanie jednostronne Druk dwustronny lub włączony alternatywny tryb dla papieru firmowego Papier zadrukowany lub firmowy Pionowa Drukiem w dół Górną krawędzią skierowaną do urządzenia Drukiem w górę Dolna krawędź skierowana do urządzenia 123 Pozioma Drukiem w dół Górna krawędź skierowana ku tyłowi urządzenia Drukiem w górę Górna krawędź skierowana ku tyłowi urządzenia Dziurkowany Pionowa lub pozioma Otworami w kierunku tylnej części urządzenia Otworami w kierunku tylnej części urządzenia 20 Rozdział 2 Podajniki papieru PLWW

31 Użyj alternatywnego trybu papieru firmowego Alternatywny tryb papieru firmowego umożliwia wkładanie do podajnika w ten sam sposób dla wszystkich zadań, niezależnie od tego czy obejmują jedną, czy obie strony arkusza. W tym trybie papier należy układać tak samo, jak przy automatycznym drukowaniu dwustronnym. Aby korzystać z tej funkcji, należy włączyć ją w menu na panelu sterowania. Aby korzystać z tej funkcji w systemie Windows, musisz ją włączyć również w sterowniku druku i skonfigurować rodzaj papieru. Włączanie funkcji alternatywnego papieru firmowego z poziomu panelu sterowania. 1. Wciśnij przycisk Home na panelu sterowania urządzenia. 2. Otwórz kolejno następujące menu: Administracja Zarządzenie podajnikami Alternatywny tryb papieru firmowego 3. Wybierz opcję Włącz, następnie wciśnij przycisk Zapisz lub OK. Drukowanie w trybie alternatywnego papieru firmowego (Windows) Aby drukować w trybie alternatywnego papieru firmowego w systemie Windows, należy wykonać następującą procedurę dla każdego zadania drukowania. 1. W programie wybierz opcję Drukuj. 2. Wybierz urządzenie, a następnie kliknij przycisk Właściwości lub Preferencje. 3. Kliknij kartę Zaawansowane. 4. Rozwiń listę Funkcje drukarki. 5. Otwórz rozwijaną listę Alternatywny tryb papieru firmowego i kliknij pozycję Wł. 6. Kliknij przycisk Zastosuj. 7. Kliknij kartę Papier/Jakość. 8. Z listy rozwijanej Rodzaj papieru wybierz opcję Więcej Rozwiń listę dla ustawienia Rodzaj:. 10. Rozwiń listę Pozostałych opcji, następnie kliknij pozycję Papier firmowy. Kliknij przycisk OK. 11. Kliknij przycisk OK, aby zamknąć okno dialogowe Właściwości dokumentu. W oknie dialogowym Drukuj kliknij przycisk OK, aby wydrukować zadanie. PLWW Ładowanie podajnika 1 21

32 Włóż papier do podajników 2, 3, 4 i 5 Wprowadzenie Poniższy opis pozwala włożyć papier do podajnika 2 oraz dodatkowych podajników na 550 arkuszy (3, 4 i 5, numer katalogowy B5L34A). Podajniki mieszczą do 550 arkuszy papieru o gramaturze 75 g/m 2. UWAGA: procedura wkładania papieru do podajnika na 550 arkuszy jest taka sama jak w przypadku podajnika 2. Ilustracja przedstawia tylko podajnik Otwórz podajnik. UWAGA: nie otwieraj podajnika, gdy jest on używany. 2. Przed włożeniem papieru ustaw prowadnice tak, aby pasowały do jego rozmiarów. 22 Rozdział 2 Podajniki papieru PLWW

33 3. Włóż papier na tacę. Sprawdź papier, aby upewnić się, że prowadnice lekko dotykają krawędzi stosu, ale nie wyginają go. Informacje na temat ustawiania orientacji papieru znajdują się w części Podajniki 2, 3, 4 i 5, a ułożenie papieru na stronie 24. UWAGA: aby nie dopuścić do zaklinowania papieru, ustaw prawidłowy rozmiar za pomocą prowadnic i nie wkładaj zbyt dużej liczby arkuszy do podajnika. Upewnij się, że górna krawędź stosu znajduje się poniżej wskaźnika pełnego podajnika. 4. Zamknij podajnik. 5. Na panelu sterowania urządzenia wyświetlony zostanie komunikat o konfiguracji podajnika 6. Jeżeli wyświetlany typ i rozmiar papieru są nieprawidłowe, wybierz opcję Modyfikuj i samodzielnie skonfiguruj ustawienia. W wypadku papieru o formacie niestandardowym określ wymiary X i Y papieru, gdy pojawi się monit na panelu sterowania urządzenia. Y X PLWW Włóż papier do podajników 2, 3, 4 i 5 23

34 Podajniki 2, 3, 4 i 5, a ułożenie papieru Wkładając papier wymagający odpowiedniego ułożenia (pionowo lub poziomo), skorzystaj z informacji w poniższej tabeli. UWAGA: ustawienia alternatywnego trybu papieru firmowego mają wpływ na sposób, w jaki należy go wkładać do podajnika. To ustawienie jest domyślnie wyłączone. W tym trybie papier należy układać tak samo, jak przy automatycznym drukowaniu dwustronnym. Więcej informacji można znaleźć w części Użyj alternatywnego trybu papieru firmowego na stronie 25. Rodzaj papieru Orientacja obrazu Drukowanie jednostronne Druk dwustronny lub włączony alternatywny tryb dla papieru firmowego Papier zadrukowany lub firmowy Pionowa Drukiem w górę Górna krawędź w prawą stronę Drukiem w dół Górna krawędź w lewą stronę Pozioma Drukiem do góry Górna krawędź skierowana ku tyłowi urządzenia Drukiem do dołu Górna krawędź skierowana ku tyłowi urządzenia Dziurkowany Pionowa lub pozioma Otworami w kierunku tylnej części urządzenia Otworami w kierunku tylnej części urządzenia 24 Rozdział 2 Podajniki papieru PLWW

35 Użyj alternatywnego trybu papieru firmowego Alternatywny tryb papieru firmowego umożliwia wkładanie do podajnika w ten sam sposób dla wszystkich zadań, niezależnie od tego czy obejmują jedną, czy obie strony arkusza. W tym trybie papier należy układać tak samo, jak przy automatycznym drukowaniu dwustronnym. Aby korzystać z tej funkcji, należy włączyć ją w menu na panelu sterowania. Aby korzystać z tej funkcji w systemie Windows, musisz ją włączyć również w sterowniku druku i skonfigurować rodzaj papieru. Włączanie funkcji alternatywnego papieru firmowego z poziomu panelu sterowania. 1. Wciśnij przycisk Home na panelu sterowania urządzenia. 2. Otwórz kolejno następujące menu: Administracja Zarządzenie podajnikami Alternatywny tryb papieru firmowego 3. Wybierz opcję Włącz, następnie wciśnij przycisk Zapisz lub OK. Drukowanie w trybie alternatywnego papieru firmowego (Windows) Aby drukować w trybie alternatywnego papieru firmowego w systemie Windows, należy wykonać następującą procedurę dla każdego zadania drukowania. 1. W programie wybierz opcję Drukuj. 2. Wybierz urządzenie, a następnie kliknij przycisk Właściwości lub Preferencje. 3. Kliknij kartę Zaawansowane. 4. Rozwiń listę Funkcje drukarki. 5. Otwórz rozwijaną listę Alternatywny tryb papieru firmowego i kliknij pozycję Wł. 6. Kliknij przycisk Zastosuj. 7. Kliknij kartę Papier/Jakość. 8. Z listy rozwijanej Rodzaj papieru wybierz opcję Więcej Rozwiń listę dla ustawienia Rodzaj:. 10. Rozwiń listę Pozostałych opcji, następnie kliknij pozycję Papier firmowy. Kliknij przycisk OK. 11. Kliknij przycisk OK, aby zamknąć okno dialogowe Właściwości dokumentu. W oknie dialogowym Drukuj kliknij przycisk OK, aby wydrukować zadanie. PLWW Włóż papier do podajników 2, 3, 4 i 5 25

36 Wkładanie kopert Wprowadzenie Poniżej opisano sposób wkładania kopert. Do drukowania na kopertach należy korzystać wyłącznie z podajnika 1. Podajnik 1 mieści do 10 kopert. UWAGA: zanim rozpoczniesz drukowanie, wybierz właściwy typ papieru w sterowniku druku. Orientacja kopert Wkładaj koperty w jeden z następujących sposobów: Drukiem w dół Górna krawędź skierowana ku tyłowi urządzenia Drukiem w dół Górną krawędzią skierowaną do urządzenia 26 Rozdział 2 Podajniki papieru PLWW

37 3 Materiały eksploatacyjne, akcesoria i podzespoły Materiały eksploatacyjne, akcesoria i podzespoły Wymiana kaset z tonerem Wymiana modułu zbierającego toner Informacje dodatkowe: Przejdź do witryny Pełne wsparcie HP dla urządzenia obejmuje następujące informacje: Instalacja i konfiguracja Nauka i użytkowanie Rozwiązywanie problemów Pobieranie aktualizacji oprogramowania Dołączanie do forów pomocy technicznej Znajdowanie informacji o gwarancji i przepisach PLWW 27

38 Materiały eksploatacyjne, akcesoria i podzespoły Zamawianie Zamawianie materiałów eksploatacyjnych i papieru Zamawianie oryginalnych części i akcesoriów firmy HP Zamawianie poprzez dostawców usług i wsparcia Zamawianie za pomocą wbudowanego serwera internetowego HP (EWS) Skontaktuj się z przedstawicielem obsługi lub punktem usługowym HP. Aby uzyskać dostęp, w obsługiwanej przeglądarce internetowej uruchomionej na swoim komputerze wpisz w pasku adresu nazwę hosta lub adres IP urządzenia. Wbudowany serwer internetowy HP zawiera łącze do strony internetowej HP SureSupply, na której można zamówić oryginalne materiały eksploatacyjne HP. Materiały eksploatacyjne i akcesoria Pozycja Opis Numer katalogowy Materiały eksploatacyjne Kaseta z czarnym tonerem HP 508A LaserJet Kaseta z wysokowydajnym czarnym tonerem HP 508X LaserJet Kaseta z tonerem, kolor cyjan, HP 508A LaserJet Kaseta z tonerem, duża wydajność, kolor cyjan, HP 508X LaserJet Kaseta z tonerem, kolor żółty, HP 508A LaserJet Kaseta z tonerem, duża wydajność, kolor żółty, HP 508X LaserJet Kaseta z tonerem, kolor magenta, HP 508A LaserJet Kaseta z tonerem, duża wydajność, kolor magenta, HP 508X LaserJet Moduł HP do zbierania toneru Akcesoria Wymienna czarna kaseta z tonerem o standardowej pojemności Wymienna czarna kaseta z tonerem o wysokiej pojemności Wymienna kaseta, kolor cyjan, pojemność standardowa Wymienna kaseta, kolor cyjan, duża pojemność Wymienna kaseta, kolor żółty, pojemność standardowa Wymienna kaseta, kolor żółty, duża pojemność Wymienna kaseta, kolor magenta, pojemność standardowa Wymienna kaseta, kolor magenta, duża pojemność Wymienny moduł zbierający toner wraz z drzwiczkami CF360A CF360X CF361A CF361X CF362A CF362X CF363A CF363X B5L37A Podajnik papieru na 550 arkuszy Dodatkowy podajnik papieru na 550 arkuszy (w zestawie z modelem x) B5L34A Zawiera instrukcje dotyczące instalacji UWAGA: Model M552 obsługuje jeden podajnik na 550 arkuszy. Modele M553 obsługują do trzech podajników na 550 arkuszy. 28 Rozdział 3 Materiały eksploatacyjne, akcesoria i podzespoły PLWW

39 Pozycja Opis Numer katalogowy Stojak i szafka na drukarkę Zabezpieczony dysk twardy HP o dużej wydajności Dodatkowy stojak i szafka do przechowywania drukarki Zalecane podczas korzystania z kilku dodatkowych podajników papieru. Zawiera instrukcje dotyczące instalacji Dodatkowy dysk twardy B5L51A B5L29A UWAGA: Tylko modele M553 Zawiera instrukcje dotyczące instalacji 1 GB pamięci DDR3 DIMM UWAGA: Tylko modele M553 Dodatkowa kość DIMM pozwalająca na rozbudowanie pamięci. Zawiera instrukcje dotyczące instalacji G6W84A 2 wewnętrzne porty USB Dwa dodatkowe porty USB pozwalają podłączyć urządzenia innych firm. B5L28A Moduł HP Trusted Platform Zawiera instrukcje dotyczące instalacji Automatycznie szyfruje wszystkie dane przechodzące przez drukarkę Zawiera instrukcje dotyczące instalacji F5S62A Serwer druku HP Jetdirect 2900nw Moduł bezprzewodowego serwera druku USB J8031A Moduł łączności bezprzewodowej / NFC HP Jetdirect 3000w Moduł bezpośredniego drukowania bezprzewodowego (Wi-Fi Direct) do drukowania dotykowego z urządzeń przenośnych UWAGA: obsługiwane są wyłącznie modele z serii n i dn. Funkcja zintegrowana w modelachj z serii x. J8030A Części do samodzielnej naprawy przez klienta Części CSR (do samodzielnej naprawy przez klientów) pomagają skrócić czas naprawy i są dostępne dla wielu drukarek LaserJet. Więcej informacji o programie CSR znajdziesz na stronie: i Oryginalne części zamienne firmy HP można zamówić pod adresem lub kontaktując się z autoryzowanym sprzedawcą / pracownikiem pomocy technicznej. Do złożenia zamówienia będą potrzebne następujące dane: nr podzespołu, nr seryjny (na tylnej ściance drukarki), nr produktu lub jego nazwa. Części do samodzielnego montażu oznaczone słowem Obowiązkowo należy zainstalować samodzielnie. Ewentualnie można skorzystać z płatnej usługi montażu przez serwisanta HP. W ramach gwarancji na urządzenie firmy HP części takie nie są objęte pomocą techniczną u klienta ani nie można ich zwrócić do magazynu. Części do samodzielnego montażu oznaczone jako Opcjonalne mogą zostać bezpłatnie zainstalowane przez serwisanta HP na żądanie użytkownika w okresie gwarancji na urządzenie. PLWW Materiały eksploatacyjne, akcesoria i podzespoły 29

40 Element Opis Do samodzielnego montażu Numer katalogowy Zespół utrwalacza Zespół utrwalacza, serwisowanie Zapasowy utrwalacz Zawiera instrukcje dotyczące instalacji Zapasowy utrwalacz, zestaw do serwisowania Zawiera instrukcje dotyczące instalacji Obowiązkowo B5L (110 V) B5L (220 V) Obowiązkowo B5L (110 V) B5L (220 V) Zestaw pas ITB i wałek T2, serwisowanie Wymienny pas transferowy i zapasowe rolki przenoszące Opcjonalnie B5L Zawiera instrukcje dotyczące instalacji Zapasowy zestaw rolek przenoszących Wymiana zapasowych rolek przenoszących Obowiązkowo B5L Zawiera instrukcje dotyczące instalacji Zestaw rolek podajnika 2-X Zamienne rolki dla podajników 2-5 Zawiera instrukcje dotyczące instalacji Zestaw rolek podajnika 1 Rolki zamienne dla podajnika 1 Zawiera instrukcje dotyczące instalacji Opcjonalnie Opcjonalnie B5L B5L Zestaw dla ekranu SVGA panelu sterowania Wymienny ekran dotykowy panelu sterowania dla modelu x. Obowiązkowo B5L Zawiera instrukcje dotyczące instalacji Zestaw dla napędu SSD Zestaw HDD 500 GB UWAGA: Tylko modele M553 Zestaw bezprzewodowego serwera druku USB Zestaw akcesoriów NFC 1 GB pamięci DDR3 DIMM Zamienny dysk SSD Zawiera instrukcje dotyczące instalacji Zamienny dysk twardy HP o dużej wydajności Zawiera instrukcje dotyczące instalacji Zamienny serwer druku HP Jetdirect 2900nw Aktualizacja modułu łączności bezprzewodowej / NFC HP Jetdirect 3000w. Wymienna kość pamięci DIMM Obowiązkowo Obowiązkowo Obowiązkowo Obowiązkowo Obowiązkowo UWAGA: Tylko modele M553 Zawiera instrukcje dotyczące instalacji Zestaw dla dwóch wewnętrznych portów USB Wymienne dwa wewnętrzne porty USB Obowiązkowo Rozdział 3 Materiały eksploatacyjne, akcesoria i podzespoły PLWW

41 Wymiana kaset z tonerem Wprowadzenie Poniżej znajdują się informacje na temat kaset z tonerem dla konkretnych modeli urządzeń oraz instrukcje ich wymiany. Informacje na temat toneru Wyjmowanie i wymiana wkładów Informacje na temat toneru Urządzenie wyświetli odpowiedni komunikat, gdy ilość toneru w kasecie spadnie do niskiego lub bardzo niskiego poziomu. Rzeczywisty pozostały czas pracy kasety z tonerem może być różny. Warto dysponować nową kasetą, którą można od razu zainstalować, gdy jakość druku przestaje być na akceptowalnym poziomie. Aby kupić kasety lub sprawdzić ich zgodność z posiadanym urządzeniem, odwiedź stronę suresupply. Przewiń do dolnej części strony, aby sprawdzić, czy kraj lub region są prawidłowe. W produkcie używane są cztery kolory i każdy z nich znajduje się w oddzielnej kasecie z tonerem: żółtym (Y), purpurowym (M), błękitnym (C) i czarnym (K). Wkłady z tonerem znajdują się za przednimi drzwiczkami. Pozycja Kaseta z czarnym tonerem HP 508A LaserJet Kaseta z wysokowydajnym czarnym tonerem HP 508X LaserJet Kaseta z tonerem, kolor cyjan, HP 508A LaserJet Kaseta z tonerem, duża wydajność, kolor cyjan, HP 508X LaserJet Kaseta z tonerem, kolor żółty, HP 508A LaserJet Kaseta z tonerem, duża wydajność, kolor żółty, HP 508X LaserJet Kaseta z tonerem, kolor magenta, HP 508A LaserJet Kaseta z tonerem, duża wydajność, kolor magenta, HP 508X LaserJet Numer katalogowy CF360A CF360X CF361A CF361X CF362A CF362X CF363A CF363X UWAGA: kasety o dużej wydajności zawierają więcej toneru niż standardowe. Aby uzyskać więcej informacji, przejdź na stronę Nie wyjmuj kasety z tonerem z opakowania aż do momentu wymiany. OSTROŻNIE: aby zapobiec uszkodzeniu kasety z tonerem, nie należy wystawiać jej na działanie światła na dłużej niż kilka minut. Zakryj zielony bęben obrazowy, jeśli kaseta z tonerem musi zostać wyjęta z urządzenia na dłuższy czas. Poniższa ilustracja przedstawia elementy kasety z tonerem. PLWW Wymiana kaset z tonerem 31

42 Uchwyt 2 Moduł przetwarzania obrazu 3 Osłona 4 Układ pamięci OSTROŻNIE: jeśli toner dostanie się na ubranie, należy usunąć go za pomocą suchej szmatki, a ubranie wyprać w zimnej wodzie. Gorąca woda powoduje utrwalanie toneru. UWAGA: informacje na temat utylizacji zużytych kaset z tonerem znajdują się na ich opakowaniach. Wyjmowanie i wymiana wkładów 1. Otwórz przednie drzwiczki. Y M C K 32 Rozdział 3 Materiały eksploatacyjne, akcesoria i podzespoły PLWW

43 2. Złap za uchwyt zużytej kasety z tonerem i pociągnij, aby ją wyjąć. Y M C K 3. Wyjmij nową kasetę, odklejając plastikowy pasek i otwierając opakowanie. Zachowaj opakowanie na zużytą kasetę Złap kasetę z tonerem z obu stron i potrząśnij nią 5-6 razy. PLWW Wymiana kaset z tonerem 33

44 5. Zdejmij osłony z kasety z tonerem. 6. Unieś kasetę jedną ręką od spodu, a drugą przytrzymując ją z boku. Dopasuj kasetę do gniazda, a następnie włóż ją do urządzenia. UWAGA: postaraj się nie dotknąć zielonego modułu przetwarzania obrazu. Odciski palców mogą obniżyć jakość wydruku. Y M C K 34 Rozdział 3 Materiały eksploatacyjne, akcesoria i podzespoły PLWW

45 7. Zamknij przednie drzwiczki. Y M C K 8. Schowaj zużytą kasetę wraz z osłoną do opakowania nowego toneru. Opakowania na terenie USA i Kanady posiadają gotowe etykiety z adresem zwrotnym. W przypadku pozostałych krajów i regionów należy odwiedzić stronę recycle i wydrukować taką etykietę. Naklej etykietę na opakowanie i wyślij zużytą kasetę do firmy HP w celu utylizacji PLWW Wymiana kaset z tonerem 35

46 Wymiana modułu zbierającego toner Wprowadzenie Poniżej znajdują się informacje na temat modułów zbierających toner dla konkretnych modeli urządzeń oraz instrukcje ich wymiany. Gdy moduł zbierający toner zbliży się do końca lub zakończy cykl eksploatacji, urządzenie poinformuje o tym fakcie użytkownika. Jeżeli eksploatacja zostanie zakończona, drukowanie nie będzie możliwe do momentu wymiany modułu zbierającego toner. Aby kupić taki moduł (nr katalogowy B5L37A), odwiedź stronę UWAGA: moduł zbiorczy toneru przeznaczony jest do jednorazowego użytku. Nie należy podejmować prób opróżnienia modułu i jego ponownej eksploatacji. Może to doprowadzić do rozsypania toneru wewnątrz urządzenia i spowodować pogorszenie jakości wydruku. Po wykorzystaniu moduł zbierający toner należy zwrócić do utylizacji w ramach programu HP Planet Partners. OSTROŻNIE: jeśli toner dostanie się na ubranie, należy usunąć go za pomocą suchej szmatki, a ubranie wyprać w zimnej wodzie. Gorąca woda powoduje utrwalanie toneru. Wyjmowanie i wymiana modułu zbierającego toner 1. Otwórz przednie drzwiczki. Y Y Y Y 36 Rozdział 3 Materiały eksploatacyjne, akcesoria i podzespoły PLWW

47 Y K M C K 2. Otwórz drzwiczki modułu zbierającego toner, znajdujące się w lewej górnej części urządzenia. Y M C 3. Wyciągnij moduł wraz z drzwiczkami. 4. Wyjmij nowy moduł zbierający z opakowania. PLWW Wymiana modułu zbierającego toner 37

48 Y M C K K 5. Zamontuj nowy moduł wraz z drzwiczkami w urządzeniu. Ustaw wypustki drzwiczek na linii z otworami urządzenia. 6. Zamknij drzwiczki modułu zbierania toneru. Y M C 7. Zamknij przednie drzwiczki. Aby przekazać zużyty moduł do utylizacji, należy zapoznać się z instrukcjami dołączonymi do nowego modułu. Y Y Y Y 38 Rozdział 3 Materiały eksploatacyjne, akcesoria i podzespoły PLWW

49 4 Drukowanie Zadania drukowania w systemie Windows Zadania drukowania (system OS X) Przechowywanie zadań drukowania w pamięci urządzenia w celu późniejszego wydrukowania Drukowanie dla urządzeń przenośnych Drukowanie z portu USB Informacje dodatkowe: Przejdź do witryny Pełne wsparcie HP dla urządzenia obejmuje następujące informacje: Instalacja i konfiguracja Nauka i użytkowanie Rozwiązywanie problemów Pobieranie aktualizacji oprogramowania Dołączanie do forów pomocy technicznej Znajdowanie informacji o gwarancji i przepisach PLWW 39

50 Zadania drukowania w systemie Windows Sposób skanowania (Windows) Poniższa procedura opisuje podstawowy proces drukowania dla systemu Windows. 1. W programie wybierz opcję Drukuj. 2. Wybierz urządzenie z listy drukarek. Aby zmienić ustawienia, kliknij lub dotknij przycisku Właściwości lub Preferencje w celu otwarcia sterownika drukarki. UWAGA: Nazwa przycisku różni się w zależności od różnych programów. UWAGA: Aby mieć dostęp do tych funkcji z poziomu ekrany startowego systemu Windows 8 lub 8.1, wybierz opcję Urządzenia, Drukowanie, a następnie odpowiednią drukarkę. 3. Kliknij lub dotknij kart w sterowniku druku w celu skonfigurowania dostępnych opcji. Orientację papieru można ustawić na karcie Wykańczanie, natomiast źródło, rodzaj i format papieru oraz ustawienia jakości można ustawić na karcie Papier/Jakość. 4. Kliknij lub dotknij przycisku OK, aby powrócić do okna dialogowego Drukuj. Wybierz liczbę drukowanych kopii na tym ekranie. 5. Kliknij lub dotknij przycisku OK, aby rozpocząć drukowanie. 40 Rozdział 4 Drukowanie PLWW
