1 atalog roduktów obiekty omercyjne SERIA PRODUKTÓW SKY AIR KATALOG HANDLOWY

2 Informacje na temat Daikin Firma Daikin zdobyła ogólnoświatowy rozgłos na podstawie blisko 90 letniego doświadczenia w produkcji wysokiej jakości urządzeń klimatyzacyjnych, przeznaczonych do użytku przemysłowego, komercyjnego i mieszkaniowego oraz 55 lat przodownictwa w dziedzinie technologii pomp ciepła. Jakość Daikin Doceniana przez innych jakość firmy Daikin jest wynikiem dużej wagi przykładanej do projektowania, produkcji i testowania urządzeń oraz serwisu po ich sprzedaży. W tym celu, każdy element jest dokładnie dobierany i poddawany rygorystycznym testom w celu zweryfikowania jego wkładu w zakresie jakości i niezawodności produktu. Technologia pomp ciepła Pompy ciepła typu powietrze-powietrze uzyskują 75 % swej energii wyjściowej ze źródła odnawialnego: z powietrza otoczenia, z powietrza otoczenia, którego zasoby są zarówno odnawialne, jak i niewyczerpane*. Oczywiście, pompy ciepła do pracy wymagają również elektryczności, lecz w coraz większym stopniu tę elektryczność można również generować ze źródeł odnawialnych (energia słoneczna, energia wiatru, hydroenergia i biomasa). * Cel Unii Europejskiej COM (2008)/30 3/4 kw temperatura otoczenia + 1/4 kw elektryczność 4/4 kw energia 02

3 Spis treści Sky Air - rozwiązanie dla sektora małych systemów komercyjnych 04 Produkty w centrum uwagi 09 Produkty Sky Air 17 Wentylacja 57 Systemy sterowania 69 Opcje i akcesoria 86 Nowa europejska klasa energetyczna 90 03

4 rozwiązanie dla sektora małych systemów komercyjnych Sky Air to seria wiodących w branży urządzeń firmy Daikin do małych systemów komercyjnych, które zostały zaprojektowane w celu zapewnienia optymalnej sezonowej efektywności energetycznej. Będąc idealnym rozwiązaniem dla wszelkiego rodzaju małych przestrzeni komercyjnych, seria Sky Air oferuje kompletne rozwiązanie sterowania komfortem, które zapewnia pełną kontrolę nad systemami ogrzewania, chłodzenia, wentylacji i kurtyn powietrznych

5 22 Ogrzewanie i chłodzenie Wykorzystując pompy ciepła o wysokiej efektywności, rozwiązania Sky Air zapewniają komfort przez cały rok: Obecnie wszystkie systemy są zoptymalizowane pod względem sezonowej efektywności energetycznej. Pojedyncza jednostka zewnętrzna może zasilać kilka jednostek wewnętrznych. W przypadku pomieszczenia długiego lub o nieregularnym kształcie można zastosować do czterech jednostek wewnętrznych połączonych z jedną jednostką zewnętrzną. Wszystkie jednostki wewnętrzne są równocześnie sterowane. Klimatyzacja w każdym pomieszczeniu: system Multi umożliwia współpracę do dziewięciu różnych jednostek wewnętrznych z jednym agregatem zewnętrznym. Wszystkie jednostki wewnętrzne mogą być sterowane indywidualnie i nie ma potrzeby instalowania ich w jednym czasie. Można później dołączać dodatkowe jednostki. Dokonaj wyboru spośród szerokiej gamy jednostek wewnętrznych: naściennych i przypodłogowych, kanałowych i sufitowych. Bardzo cicha praca, bez przeciągów. Idealne zarówno dla nowych budynków, jak i projektów renowacji. Kurtyny powietrze Biddle przy wejściach Kurtyny powietrzne Biddle mogą być używane razem z systemem Sky Air dla zapewnienia ogrzewania w wejściach do budynków: idealne w przypadku budynków, gdzie stosuje się politykę otwartych drzwi, np. sklepów detalicznych, kontrola klimatu i komfortu przez okrągły rok, nawet w najbardziej wymagające dni. Sterowniki przyjazne dla użytkownika Nasze sterowniki przyjazne dla użytkownika umożliwiają zarządzanie systemem Sky Air, zapewniając maksymalną efektywność: Zapewniamy Ci zawsze możliwość zarządzania systemem począwszy od indywidualnego sterowania jednostkami aż po centralne zarządzanie z wykorzystaniem opcji sterowania z ekranem dotykowym i sterowników kodowych. Przewodowy pilot zdalnego sterowania zapewnia pełny dostęp do funkcji jednostki oraz zadań oszczędzania energii, co obejmuje elastyczne programowanie dla różnych pór roku oraz wskazanie poboru energii w kwh (kaseta z nawiewem obwodowym). łącze DIII-net stanowi standard, umożliwiając połączenie z bardziej rozbudowanym systemem zarządzania budynkiem. Dostępny jest zdalny sterownik tekstowy i monitorowanie całego budynku przez internet. Wentylacja Opcjonalny układ wentylacji firmy Daikin dostarcza świeże powietrze, wspomagając tworzenie zdrowego środowiska wewnętrznego o wysokiej jakości: Wymiana ciepła następuje między powietrzem zewnętrznym i wewnętrznym. Świeże powietrze z procesu wentylacji zapewnia dodatkowe chłodzenie praktycznie za darmo. Kontrola optymalnej wilgotności. 05

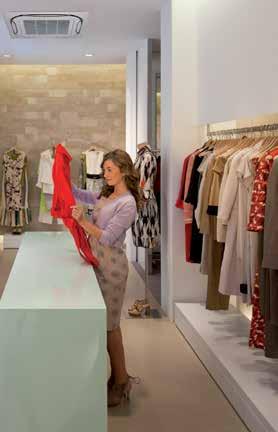

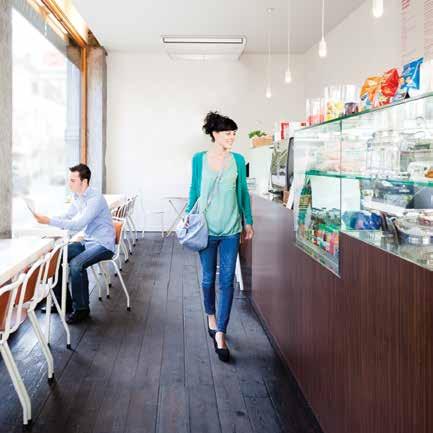

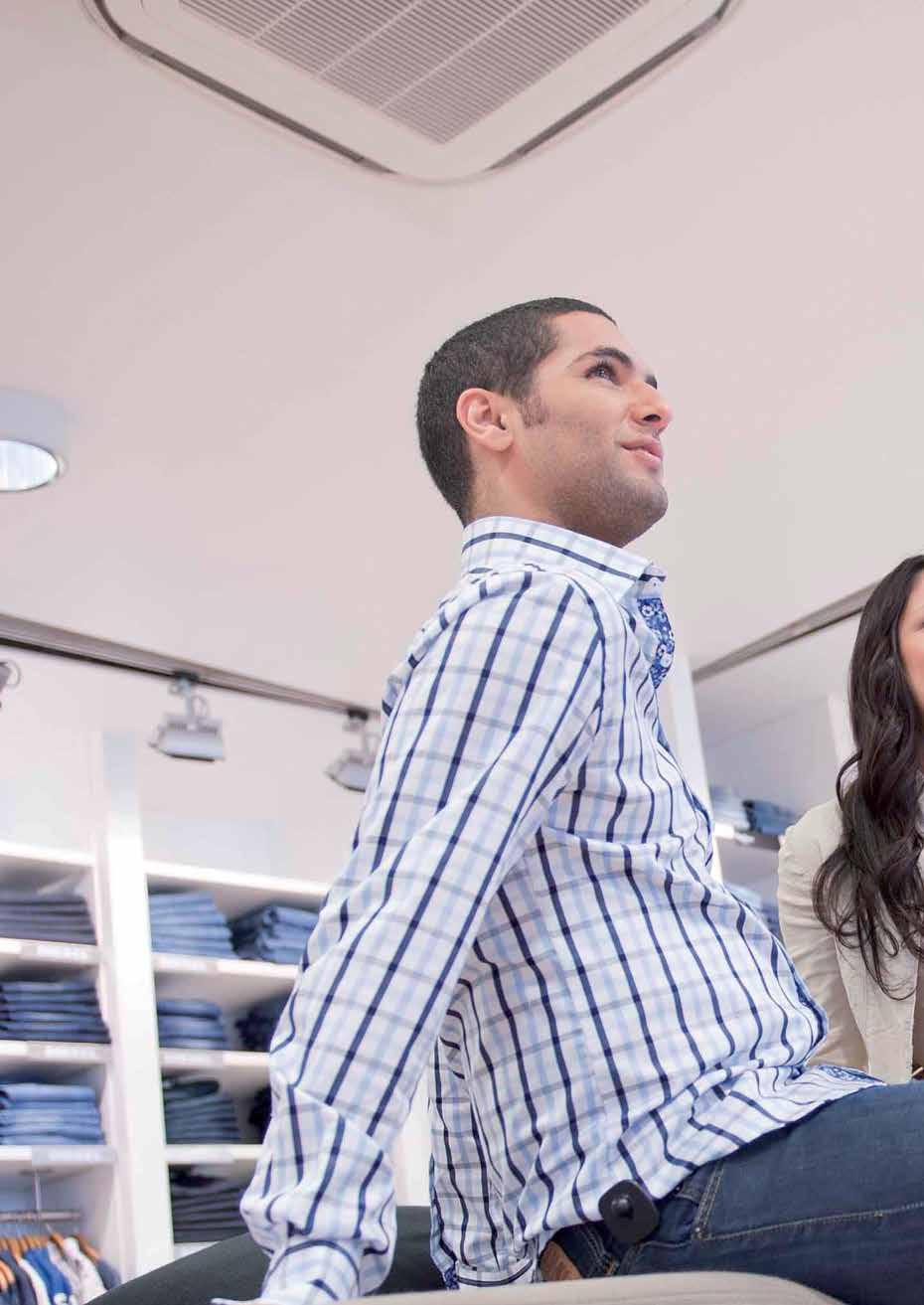

6 rozwiązanie dla sektora małych systemów komercyjnych Sky Air dla sprzedawców detalicznych Tworzy powitalną atmosferę dla klientów Dyskrecja oraz prawie niezauważalna i niesłyszalna praca Redukcja zużycia energii i kosztów Niekłopotliwa instalacja Nasze kasety z obwodowym nawiewem stapiają się z wystrojem wnętrza, jako że są wbudowane w sufit i widać tylko panel dekoracyjny. Ten standardowy panel stanowi sekret zwiększenia poziomu komfortu i zapewnienia doskonałych warunków klimatycznych dla Twoich klientów, ponieważ poszczególne klapy można indywidualnie otwierać i zamykać w celu kierowania strumienia powietrza ogrzewającego lub chłodzącego zgodnie z potrzebami. Panel stanowi także sekret redukcji wymagań konserwacyjnych ponieważ może posiadać funkcję automatycznego czyszczenia wychwytującą kurz za pomocą specjalnego filtru, który oczyszcza się samodzielnie jeden raz dziennie, a zebrany kurz można łatwo usunąć odkurzaczem. Można zaoszczędzić aż do 50 % energii! Zarządzanie systemem nie mogłoby być łatwiejsze, ponieważ nasz inteligentny sterownik dotykowy umożliwia monitorowanie i sterowanie systemem bezpośrednio lub poprzez Internet. Można go również tak skonfigurować, aby łatwo realizował zadanie zarządzania zużyciem energii elektrycznej oraz sterował nawet oświetleniem, a zaawansowana funkcja harmonogramów czasowych ułatwi codzienną obsługę. System Sky Air dla biur i banków Wzornictwo i genialne rozwiązanie w jednym. Wyjątkowa konstrukcja na rynku: w pełni integruje się z powierzchnią sufitu. Opcjonalne czujniki obecności oraz podłogowe polepszają komfort oraz wydajność. Całkowicie płaska kaseta jest unikalnym rozwiązaniem na rynku dzięki niezrównanemu połączeniu łatwo rozpoznawalnej konstrukcji i doskonałości technicznej. Stapiając się idealnie z wystrojem nowoczesnego biura oraz spełniając wymagania architektów całkowicie płaska kaseta integruje się w pełni ze standardowym europejskim panelem sufitowym, umożliwiając montowanie lamp, głośników i instalacji tryskaczowych w sąsiednich modułach sufitowych. Jednostki te, razem z kasetami z nawiewem obwodowym, nadają się idealnie do ogrzewania bądź chłodzenia takich mniejszych pomieszczeń, jak sale konferencyjne. Obie można łączyć z czujnikami obecności i czujnikami podłogowymi, a nawet z urządzeniami opcjonalnej wentylacji, aby zoptymalizować efektywność energetyczną i zapewnić doskonały komfort.. Czujnik obecności dostosowuje nastawę lub wyłącza jednostkę, kiedy w pomieszczeniu nie przebywają osoby, lecz gdy ktoś przebywa w pomieszczeniu, strumień powietrza jest kierowany z dala od tej osoby, aby unikać przeciągów. Okazało się, że taki proces zmniejsza zużycie energii. Czujnik podłogowy wykrywa średnią temperaturę w pobliżu podłogi i zapewnia równomierny rozkład temperatury pomiędzy sufitem i podłogą. Zimne stopy przechodzą do historii! Opcjonalny układ wentylacji firmy Daikin dostarcza świeżego powietrza, wspomagając tworzenie zdrowego środowiska wewnętrznego o wysokiej jakości. Zastosowanie interfejsu KNX do połączenia systemu Sky Air z systemem zarządzania budynkiem umożliwia centralne monitorowanie i sterowanie niektórymi urządzeniami, między innymi oświetleniem, żaluzjami i systemami kontroli klimatu, w celu maksymalizowania efektywności energetycznej. 06

7 System Sky Air dla serwerowni Ciągłe chłodzenie. --Automatyczna rotacja pomiędzy pracującymi jednostkami. --Rezerwowa jednostka zewnętrzna gwarantuje ciągłe działanie. --Możliwość zablokowania pewnych ustawień. Wysoka jakość produktów. Serwery, a zwłaszcza grupy serwerów, wytwarzają znaczne ilości ciepła i to ciepło należy usuwać, zapewniając ciągłe chłodzenie i kontrolę wilgotności. Stanowi to szczególne wyzwanie, któremu system Sky Air może z łatwością sprostać dzięki swojej specjalnej konfiguracji dla serwerowni. Każda serwerownia jest wyposażona w dwie jednostki wewnętrzne, z których każda jest przyłączona do jednej jednostki zewnętrznej. Celem tego jest zapewnienie automatycznej rezerwy w razie, gdyby doszło do awarii jednej jednostki zewnętrznej. Jednostki wewnętrzne są skonfigurowane na ciągłe chłodzenie i rotację pracy. Jest ona realizowana poprzez automatyczne przełączanie jednostek po pewnym okresie użytkowania, aby zapewnić dostępność drugiej jednostki do konserwacji w czasie, gdy pierwsza pracuje. W przypadku krytycznego znaczenia ciągłego chłodzenia serwerowni, systemem zarządza się poprzez sterownik RTD-NET, który może monitorować i sterować maksymalnie 16 jednostkami wewnętrznymi bezpośrednio albo poprzez system zarządzania budynkiem i jest on wyposażony w jednostkę kontroli zadań, która blokuje ustawienia serwerowni, aby nie mogły być zmienione przez osoby w serwerowni. System Sky Air dla restauracji Zapewnia równomierny rozkład temperatury tak, aby stworzyć idealne środowisko dla jadalni. Jest bardzo energooszczędny. Wykorzystuje inteligentne systemy sterowania obsługiwane z jednego, centralnego miejsca. Nic nie powinno zakłócać gościom doskonałej atmosfery, a ta atmosfera obejmuje optymalną temperaturę. Właśnie dokładnie to zapewniają kanałowe jednostki firmy Daikin dzięki cichej pracy i poprawieniu komfortu poprzez zastosowanie trzystopniowej regulacji przepływu powietrza i to zmienia Twoją restaurację w komfortowe, serdeczne środowisko dla Twoich gości. A dzięki centralnemu sterowaniu i łatwości tworzenia harmonogramów całego systemu klimatyzacji restauracji następuje minimalizacja zużycia energii, pozwalając utrzymywać kontrolę także nad kosztami eksploatacji. 07

8 Korzyści dla właścicieli budynków Twój system sterowania klimatem spełnia wymagania prawne znacznie wyprzedzające bieżące prawodawstwo. Zaoszczędzisz na instalacji i kosztach eksploatacji, osiągniesz szybki zwrot inwestycji i przyczynisz się do realizacji celów ochrony środowiska. System sterowania klimatem zapewni wzrost wartości budynku, co zapewni zabezpieczenie Twojej inwestycji. Zaawansowane sterowanie oraz funkcje monitoringu pozwalają na osiągnięcie optymalnego poziomu komfortu przy minimalnych kosztach. Korzyści dla instalatorów Łatwe przejście od jednostek istniejących do jednostek zaawansowanych technologicznie, które są rozwiązaniami znacznie bardziej efektywnymi energetycznie. Modularne konstrukcje i fabrycznie montowane dodatkowe elementy wyposażenia ułatwiają instalację. Zapewniają znacznie więcej niż tylko łatwość instalacji: Ustawienia dostępne dla instalatorów, aby poprawić komfort i niezawodność systemu. Seria Sky Air: rozwiązanie, które spełnia wszystkie potrzeby Twoich klientów od bardzo specjalistycznych, dostosowanych rozwiązań do podstawowego chłodzenia i ogrzewania. Korzyści dla konsultantów i biur projektowych Będziesz mieć pewność, że możesz zaproponować właściwe systemy sterowania klimatem, spełniające wymagania przyszłych przepisów prawnych. Będziesz dysponować systemami pasującymi do wszystkich typów wystrojów wnętrz, równocześnie zapewniając optymalną wydajność przy najwyższych sprawnościach sezonowych. Nasze systemy umożliwiają elastyczność dzięki dostępowi do innowacyjnych technologii oraz szeroki asortyment produktów. Twoje referencje jako konsultanta i projektanta świadomego ekologicznie zyskają wyższy poziom. Nasze narzędzia pozwalają zmaksymalizować wydajność budowy. 08

9 Produkty w centrum uwagi: Seasonal Smart 10 Seasonal Classic 10 Całkowicie płaska kaseta 12 Kaseta z nawiewem obwodowym 14 09

10 Seasonal Smart oraz Seasonal Classic Firma Daikin oferuje obecnie pełną gamę małych systemów komercyjnych o maksymalnej wydajności! FCQHG / FCQG FFQ FHQ FBQ FDQ FAQ FVQ FUQ RZQG RZQSG Poprawa efektywności i komfortu dzięki wybieranym i zmiennym temperaturom czynnika chłodniczego. Nadaje się do stosowania w serwerowniach komputerowych. Uwzględniono technologię wymiany R-22/R-407C: rozwiązania wykorzystujące technologię wymiany zapewniają duże oszczędności energii, oferując krótki czas zwrotu kosztów i efektywne ekonomicznie rozwiązanie modernizacyjne, które można wprowadzać etapami w celu zminimalizowania przestojów. Gwarantowana jest praca w trybie ogrzewania aż do temperatury -20 C. Długość instalacji rurowej 75 m w celu uzyskiwania większych długości przy instalacji. Zgodność z normą D-BACS umożliwia połączenie z większym systemem zarządzania budynkiem. Uwzględniono technologię wymiany R-22/R-407C: rozwiązania wykorzystujące technologię wymiany zapewniają duże oszczędności energii, oferując krótki czas zwrotu kosztów i efektywne ekonomicznie rozwiązanie modernizacyjne, które można wprowadzać etapami w celu zminimalizowania przestojów. Gwarantowana jest praca w trybie ogrzewania aż do temperatury -15 C. Długość instalacji rurowej 50 m w celu uzyskiwania większych długości przy instalacji. Klimatyzacja z inteligentną obsługą Przyjazny dla użytkownika zdalny sterownik BRC1E52A/B Szereg indywidualnie wybieranych funkcji oszczędności energii Ograniczony zakres temperatur. Funkcja obniżenia parametrów. Ustawienia czujnika obecności i czujnika podłogowego (są dostępne w całkowicie płaskich kasetach i kasetach z nawiewem obwodowym) Automatyczne resetowanie nastawy temperatury. Wyłącznik czasowy. Wskazanie kwh (kaseta z nawiewem obwodowym). 3 tygodniowe programowane zegary. Tryb cichej pracy nocnej Tryb cichej pracy nocnej: maks. -5 db(a) W nocy poziom hałasu emitowanego przez jednostkę zewnętrzną można zredukować na pewien okres czasu poprzez ograniczenie maksymalnej częstotliwości sprężarki i prędkości obrotowej wentylatora: można ustawić czas rozpoczęcia i zakończenia. Tryb cichej pracy nocnej można włączyć zgodnie z wymogami użytkownika w 2 różnych trybach: Tryb 1: automatyczny Ustawiany przy pomocy sterownika zdalnego. Zapamiętywany jest czas temperatury maksymalnej. Tryb oszczędny zostanie uruchomiony w 8 godzin* po tym, jak maksymalna temperatura dnia i eksploatacja powróci do normy po 10 godzinach pracy ze zredukowanym hałasem*. Tryb 2: dostosowany do potrzeb użytkownika Czas rozpoczęcia i zakończenia można ustawić przy pomocy zewnętrznego regulatora czasowego (w opcji złącze pośrednie KRP58M51). Dla RZQ(S)G wymagany jest wyłącznik czasowego regulatora zewnętrznego). 10 * Uwagi: Przy ustawieniach fabrycznych patrz instrukcja obsługi zespołów, lub skontaktuj się ze sprzedawcą.

11 Zmienna temperatura czynnika chłodniczego Czy wiedziałeś, że wszystkie systemy Daikin Sky Air pracują przy zmiennej temperaturze czynnika chłodniczego? Na przykład w trybie chłodzenia system automatycznie podwyższa swą temperaturę odparowania (Te) i w wyniku tego temperaturę nawiewu, jeżeli zmniejsza się różnica pomiędzy osiąganą temperatura w pomieszczeniu (Tin) i wymaganą temperaturą w pomieszczeniu (Tset). Powoduje to obniżenie ryzyka wystąpienia zimnych przeciągów i dzięki temu następuje wzrost komfortu użytkownika. Tin / Tset Tin 30 C Tin 28 C Tin 26 C Duża różnica Mniejsza różnica Tset = 22 C Godzina Wyższa wartość Te Te Niska wartość Te UNIKALNE! Seria Seasonal Smart wykorzystuje nawet specjalne ustawienie służące do dodatkowej poprawy komfortu i efektywności, oferując możliwość dostosowania wartości granicznych temperatury odparowania (Te) lub skraplania (Tc). Jest to doskonałe rozwiązanie dla osób wymagających jeszcze bardziej komfortowego klimatu powietrza wewnętrznego i jeszcze większego obniżenia swych rachunków za energię. Wyższy poziom komfortu Obniżone rachunki za energię Wartości domyślne Wartości dostosowane Chłodzenie Temperatura czynnika chłodniczego Te maks Te min Te maks Te min Ogrzewanie Temperatura czynnika chłodniczego Tc maks Tc min Tc maks Tc min 11

12 Całkowicie płaska kaseta: Wzornictwo i genialne rozwiązanie w jednym UNIKALNE! Unikalna na rynku, całkowicie płaska kaseta z godnym uwagi połączeniem łatwo rozpoznawalnej konstrukcji i doskonałości technicznej z eleganckim, krystalicznie białym, matowym wykończeniem powierzchni lub połączeniem koloru srebrnego z krystaliczną matową bielą. W pełni integrująca się z powierzchnią sufitu i dopasowana do sufitów modułowych, kaseta jest zarówno stylowa, jak i dyskretna. Połączenie zastosowania czujników podłogowych i czujników obecności zapewnia doskonałą efektywność i komfort, a indywidualne sterowanie klapami nawiewu (w razie potrzeby) poprzez przewodowy sterownik umożliwia łatwe ustawienie położenia każdej klapy osobno, aby dopasować ustawienie do nowej konfiguracji pomieszczenia. W pełni zintegrowana, całkowicie dyskretna Srebro i biel biały Pomysł naszych projektantów polegał na stworzeniu dyskretnej kasety, która stapiałaby się idealnie z wystrojem nowoczesnego biura, odpowiadając wymagającym kryteriom architektonicznym pełnej integracji ze standardowym europejskim panelem sufitowym, umożliwiając montowanie lamp, głośników i instalacji tryskaczowych w sąsiednich modułach sufitowych. Wynikiem jest całkowicie płaska kaseta zapewniająca praktycznie idealne dopasowanie, 4-kierunkowe rozprowadzanie powietrza oraz specjalne czujniki, gwarantujące doskonały komfort. Ta całkowicie płaska kaseta, dostępna z białym wykończeniem powierzchni lub połączeniem bieli z szarością, stanowi perfekcyjne połączenie stylu i funkcjonalności. Wyróżniająca się dzięki doskonałości Komfort kontrolowany czujnikami Aby zapewnić perfekcyjny komfort, całkowicie płaska kaseta jest wyposażona w dwa opcjonalne czujniki połączone z zaawansowanym sterownikiem. Czujnik obecności wykrywa obecność osób w danym pomieszczeniu i dostosowuje temperaturę zgodnie z wcześniej wybraną nastawą, utrzymując w ten sposób doskonałe warunki pracy. Kiedy czujnik ustali, że pomieszczenie jest puste, może wyłączyć kasetę, aby użytkownik mógł uniknąć wydatków na niepotrzebne grzanie lub chłodzenie. Czujnik dostosowuje również kierunek nawiewu powietrza w zależności od miejsca przebywania osób w pomieszczeniu, zapewniając komfort każdej z nich przez cały czas. Ponieważ ciepłe powietrze wznosi się, naturalny rozkład temperatury w pomieszczeniu polega na utrzymywaniu się wyższej temperatury przy suficie oraz niższej temperatury przy podłodze. Czujnik podłogowy wykrywa tę różnicę temperatur i tak przekierowuje nawiew powietrza, aby zapewnić równomierny rozkład temperatury: zjawisko chłodnych stref przechodzi do historii! 12

13 Elastyczne rozwiązanie Elastyczne użytkowanie pomieszczeń często oznacza tworzenie tymczasowych lub stałych przegród powodujących pozostawienie kasety w pobliżu ściany lub w narożniku pomieszczenia, czego skutkiem jest brak zrównoważenia strumienia powietrza. Nasza zaawansowana technologia jest przygotowana na tę okoliczność - stworzyliśmy możliwość użycia sterownika do indywidualnego otwierania lub zamykania (opcjonalny zestaw uszczelniający do nadmuchu powietrza 3- lub 2-kierunkowego) klap w celu przywrócenia optymalnej efektywności i oszczędzania kosztów energii. Komfort ciszy Całkowicie płaska kaseta jest jednym z najcichszych urządzeń na rynku. Jakość powietrza Jakość powietrza w pomieszczeniu jest równie ważna jak jego temperatura i w związku z tym montujemy udoskonalone filtry, usuwające cząstki kurzu, aby mieć pewność czystości powietrza. Ponadto, specjalny program umożliwia redukcję wilgotności bez zmiany temperatury. Wlot świeżego powietrza poprzez opcjonalny zestaw (KDDQ44XA60). Intuicyjne sterowanie Zaawansowany sterownik całkowicie płaskiej kasety zapewnia użytkownikowi pełną kontrolę nad środowiskiem pracy. Umożliwiając realizowanie wszystkich funkcji, od ustawiania żądanej temperatury po sterowanie kierunkiem nawiewu, od utrzymywania właściwej temperatury niezależnie od tego, czy pomieszczenie jest używane po zapewnienie, aby zjawisko chłodnych stref przeszło do historii, od rekonfiguracji nawiewu powietrza po monitorowanie wydajności, zaawansowany sterownik jest jednocześnie prosty i intuicyjny w obsłudze. Duży ekran wyświetlacza oraz instrukcje wyświetlane na ekranie w połączeniu z wyraźnie oznaczonymi przyciskami zapewniają użytkownikom pełną kontrolę, umożliwiając im szybkie ustawienie żądanych warunków i skupienie się na wykonywanej pracy. Najwyższa efektywność przez cały rok Podobnie jak w przypadku wszystkich produktów firmy Daikin, ta kaseta oferuje wyjątkową efektywność sezonową, a czujnik obecności wykazał możliwość redukowania zużycia energii o około 27 %*. Dzięki wykorzystaniu sterownika do monitorowania sprawności działania i zużycia energii, użytkownicy mogą zredukować swoje oddziaływanie na środowisko z równoczesnym utrzymaniem idealnych warunków pracy. *wartość szacowana 013

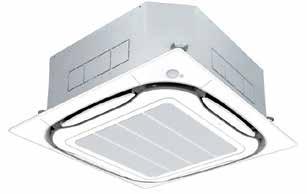

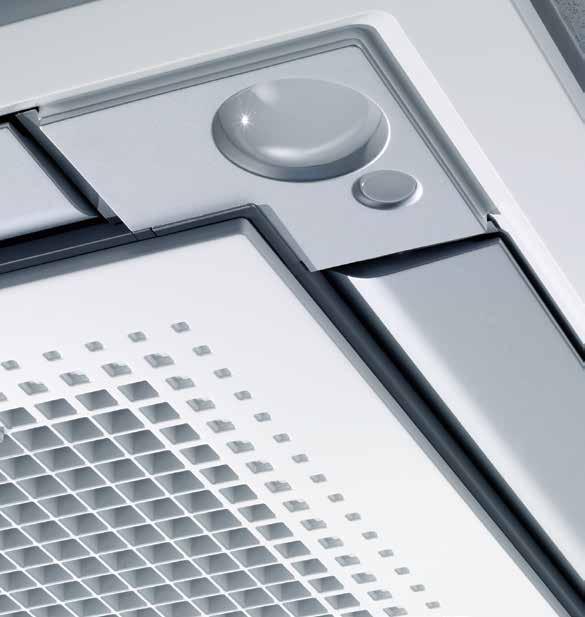

14 Kaseta z nawiewem obwodowym: ustanawia standard wydajności i komfortu Kasety z nawiewem obwodowym serii FCQG oraz FCQHG-F są przeznaczone do stosowania w biurach o dowolnym kształcie i dowolnej wielkości oraz przestrzeniach sklepowych i stanowią model o wyższej efektywności energetycznej. czujnik obecności na podczerwień czujnik podłogowy na podczerwień UNIKALNE! 14 Jeszcze bardziej energooszczędne Firma Daikin jako pierwsza wprowadziła na rynek panel dekoracyjny z funkcją automatycznego czyszczenia. Dzięki używaniu tego panela możliwa jest dalsza redukcja kosztów, ponieważ filtr oczyszcza się sam automatycznie, jeden raz dziennie. Konserwacja filtra jest ułatwiona i dzięki temu mniej czasochłonna. Następuje obniżenie kosztów eksploatacji w porównaniu z rozwiązaniami standardowymi: można oszczędzić do 50 % energii dzięki codziennemu czyszczeniu filtra (Wolverhampton, UK). Panel samoczyszczący oferuje oszczędności aż do 50 % Opcjonalny czujnik obecności dostosowuje temperaturę lub wyłącza jednostkę, gdy nikogo nie ma w pomieszczeniu. Dzięki tej nowej funkcji można oszczędzić do 27 % energii. Jeżeli przez okres 15 minut nie zostanie wykryta obecność ludzi, następuje zmiana nastawy temperatury do chwili osiągnięcia temperatury minimalnej (w przypadku ogrzewania) lub temperatury maksymalnej (w przypadku chłodzenia). Nowo zaprojektowany wymiennik ciepła (średnicę rurek zmniejszono z 7 mm do 5 mm), silnik wentylatora zasilany prądem stałym i pompka skroplin zasilana prądem stałym umożliwiają uzyskanie jeszcze większych oszczędności energii. Czujnik obecności zapewnia oszczędność aż do 27 %* * szacowana oszczędność energii Zużycie energii (kwh) Porównanie skumulowanego zużycia energii przez 12 miesięcy godzina temperatura wewnętrzna ( CDB) godzina lipiec sierpień Kaseta z funkcją automatycznego czyszczenia Bez czujnika temperatura wewnętrzna ( CDB) (miejsce przeprowadzenia testu, Wolverhampton, Wielka Brytania) wrzesień październik listopad grudzień styczeń luty marzec W pomieszczeniu nie ma osób 50 % różnica w zużyciu energii elektrycznej kwiecień maj czerwiec lipiec Standardowa kaseta z nawiewem obwodowym Nastawa dla chłodzenia: 22 CDB Z czujnikiem (wymagany jest BRC1E52A/B) wykryto brak obecności osób przez 15 minut

15 i podwyższony komfort Unikalny nawiew powietrza w zakresie 360 zapewnia równomierny rozkład temperatury w całym pomieszczeniu, bez martwych stref w narożnikach. Komfort można dodatkowo poprawić dzięki zastosowaniu opcjonalnych czujników: Czujnik obecności umożliwia sterowanie strumieniem powietrza. Gdy sterowanie przepływem powietrza jest włączone, kieruje on powietrze z dala od każdej wykrytej w pomieszczeniu osoby. Dzięki zastosowaniu czujnika podłogowego, zimne stopy to już historia. Czujnik ten wykrywa średnią temperaturę podłogi i zapewnia równomierny rozkład temperatury pomiędzy sufitem i podłogą. Elastyczna instalacja Kaseta z nawiewem obwodowym zapewnia wyższą elastyczność dzięki: Możliwość łatwego zamykania czterech klap za pomocą przewodowego zdalnego sterownika (BRC1E52A/B - opcjonalny) w celu dostosowania strumienia powietrza do układu pomieszczenia. Dostępne są także opcjonalne zestawy zaślepek. zmiana układu pomieszczenia/remont Inne funkcje Zgodność ze standardem DIII-net łączy kasetę z większym systemem zarządzania budynkiem. Możliwość doprowadzania świeżego powietrza (maks. 20 %). 15

16 016

17 Produkty Sky Air Sky Air Oferta produktów Jednostki wewnętrzne 18 Jednostki zewnętrzne 20 Gama standardowych kurtyn powietrznych Biddle 20 Centrale wentylacyjne 20 Przegląd korzyści Sky Air 22 Układ pojedynczy Kaseta międzystropowa 24 Jednostki kanałowe 32 Jednostki naścienne 40 Jednostki podstropowe 42 Jednostka podstropowa z 4-kierunkowym nawiewem 46 Jednostki przypodłogowe 48 Układy pair, twin, triple i double twin Seasonal Smart 51 Seasonal Classic 52 Super inwerter 53 System Multi Jednostki zewnętrzne Multi 54 Pompa ciepła VRVIII-S do zastosowań mieszkalnych

18 Oferta produktów Jednostki wewnętrzne Typ Model Nazwa produktu Kaseta międzystropowa Jednostka kanałowa Jednostka naścienna Jednostka podstropowa Jednostka przypodłogowa Kaseta z nawiewem obwodowym o wysokim współczynniku COP do sklepów, restauracji i biur tam, gdzie wymagana jest maksymalna przestrzeń na podłodze oraz doskonała integracja nawiew powietrza 360 funkcja automatycznego czyszczenia 2 czujnik obecności i czujnik podłogowy 2 zapewnia najwyższą efektywność Kaseta z nawiewem obwodowym do sklepów, restauracji i biur tam, gdzie wymagana jest maksymalna przestrzeń na podłodze oraz doskonała integracja nawiew powietrza 360 funkcja automatycznego czyszczenia 2 czujnik obecności i czujnik podłogowy 2 Całkowicie płaska kaseta do małych przestrzeni i biur tam, gdzie wymagana jest maksymalna przestrzeń na podłodze oraz doskonała integracja wzornictwo i genialne rozwiązanie w jednym w pełni integruje się z powierzchnią sufitu i jest dopasowana do standardowych modułów sufitowych czujnik obecności i czujnik podłogowy 2 Kaseta międzystropowa z 4-kierunkowym nawiewem, Siesta do sklepów tam, gdzie wymagana jest maksymalna przestrzeń na podłodze oraz doskonała integracja rozwiązanie dla podstawowego chłodzenia i ogrzewania Mała jednostka kanałowa przeznaczona do zastosowania w pokojach hotelowych kompaktowe wymiary ułatwiają montaż w przestrzeni międzystropowej taca skroplin może znajdować sie z lewej lub prawej strony Jednostka kanałowa dla pomieszczeń komercyjnych z niskimi przestrzeniami podsufitowymi lub bez sufitów podwieszanych łatwy montaż dzięki automatycznej regulacji przepływu powietrza mniejsze zużycie energii dzięki wentylatorom sterowanym inwerterem prądu stałego ESP do 120 Pa Jednostka kanałowa dla pomieszczeń komercyjnych z niskimi przestrzeniami podsufitowymi lub bez sufitów podwieszanych łatwy montaż dzięki automatycznej regulacji przepływu powietrza mniejsze zużycie energii dzięki wentylatorom sterowanym inwerterem prądu stałego ESP do 200 Pa Duża jednostka kanałowa dla dużych pomieszczeń komercyjnych z niskimi przestrzeniami podsufitowymi lub bez sufitów podwieszanych ESP do 250 Pa Jednostka kanałowa, Siesta do sklepów tam, gdzie wymagana jest maksymalna przestrzeń na podłodze oraz doskonała integracja rozwiązanie dla podstawowego chłodzenia i ogrzewania Jednostka naścienna dla pomieszczeń komercyjnych z niskimi przestrzeniami podsufitowymi lub bez sufitów podwieszanych nawiew powietrza może odbywać się pod jednym z 5 różnych kątów Jednostka podstropowa dla pomieszczeń komercyjnych z niskimi przestrzeniami podsufitowymi lub bez sufitów podwieszanych komfortowa dystrybucja powietrza w jednym kierunku efektu Coandy: nawiew powietrza do 100 Jednostka podstropowa z 4-kierunkowym nawiewem dla pomieszczeń komercyjnych z niskimi przestrzeniami podsufitowymi lub bez sufitów podwieszanych komfortowa dystrybucja powietrza w czterech kierunkach niskie zużycie energii poprawa komfortu dzięki automatycznemu dostosowywaniu natężenia przepływu powietrza stosownie do wymaganego obciążenia Kaseta podstropowa, Siesta dla sklepów z niskimi przestrzeniami podsufitowymi lub bez podwieszanych sufitów rozwiązanie dla podstawowego chłodzenia i ogrzewania Jednostka przypodłogowa dla pomieszczeń komercyjnych z wysokimi sufitami doskonały komfort dzięki możliwości wyboru rożnych wzorów nadmuchu pionowych i poziomych wzrost efektywności dzięki zastosowaniu silnika wentylatora zasilanego prądem stałym FCQHG-F FCQG-F FFQ-C ACQ-C FDBQ-B FBQ-C8 1 FDQ-C FDQ-B 1 ABQ-C FAQ-C FHQ-C FUQ-C AHQ-C FVQ-C 18 1) Układy TWIN, TRIPLE, DOUBLE TWIN są możliwe tylko do klasy 125 2) Opcjonalnie

19 Wydajność (klasa)

20 Oferta produktów Jednostki zewnętrzne Układ pojedynczy, twin, triple i double twin System Typ Nazwa produktu dla zastosowań komercyjnych oraz pomieszczeń technicznych najlepsza wydajność! bardzo elastyczna instalacja największy zakres wydajnych i komfortowych jednostek wewnętrznych układ pojedynczy, twin, triple i double twin RZQG-L8/7V1 RZQG-L(8)Y1 Chłodzone powietrzem Pompa ciepła dla zastosowań komercyjnych dobry stosunek ceny do jakości bardzo wydajne i komfortowe jednostki wewnętrzne układ pojedynczy, twin, triple i double twin RZQSG-L3/L8V1 RZQSG-L(8)Y1 dla dużych zastosowań komercyjnych układ pojedynczy, twin, triple i double twin RZQ-C dla zastosowań w sklepach rozwiązanie dla podstawowego chłodzenia i ogrzewania układ pojedynczy AZQS-BV1 AZQS-BY1 Gama standardowych kurtyn powietrznych Biddle Typ Standardowa kurtyna powietrzna Biddle, podwieszana Standardowa kurtyna powietrzna Biddle, kaseta Standardowa kurtyna powietrzna Biddle, zabudowana Nazwa produktu CYQ S/M/L-DK-F łatwa instalacja na ścianie CYQ S/M/L-DK-C montowana w suficie podwieszanym, pozostaje widoczny jedynie panel ozdobny CYQ S/M/L-DK-R starannie ukryta w suficie Do połączenia z centralami wentylacyjnymi i kurtynami powietrznymi Biddle System Typ Nazwa produktu Chłodzone powietrzem Pompa ciepła ERQ-AV1 1 Jednostki skraplające ERQ-AW1 1 Jednostki skraplające Jednostki skraplające inwerter R-410A układy pojedyncze z centralami wentylacyjnymi. 1) Używać jednostek skraplających tylko w połączeniu z centralą wentylacyjną. Typ Nazwa produktu Wentylacja z odzyskiem ciepła VAM-FA/FB do sklepów, restauracji i biur tam, gdzie wymagana jest maksymalna przestrzeń na podłodze oraz doskonała integracja wentylacja oszczędzająca energię przy użyciu ogrzewania wewnętrznego funkcja swobodnego chłodzenia Centrale wentylacyjne Bezpośrednie odparowanie w pakiecie ze świeżym powietrzem rozwiązanie dla miejsc, gdzie występują ograniczenia budowlane instalacja Plug and Play (1) Rozwiązanie centrali wentylacyjnej (AHU) firmy Daikin połączonej z wytwornicą wody lodowej firmy Daikin 20

21 Wydajność (klasa) Wysokość drzwi (m) 3,0 m 3 2,75 m 2,5 m 2,5 m 2,3 m 2,4 m 2,3 m 2,15 m 2,0 m 2 1 S M L S M L S M L S M L S M L S M Korzystne np. osłonięty pasaż handlowy lub wejście przez drzwi obrotowe Normalne np. lekki bezpośredni wiatr, bez otwartych drzwi po przeciwnej stronie, budynek parterowy Niekorzystne np. umieszczenie w rogu lub w kwadratowym pomieszczeniu, budynek piętrowy i/lub otwarta klatka schodowa L Warunki montażu Wydajność (klasa) Natężenie przepływu powietrza (m 3 /h) (1) 21

22 Sprawność sezonowa - Inteligentne wykorzystanie energii Sprawność sezonowa daje bardziej realistyczny obraz wydajności działania klimatyzatorów w całym sezonie grzewczym lub chłodniczym. Technologia inwertera W połączeniu z jednostkami zewnętrznymi sterowanymi inwerterem. Działanie podczas nieobecności użytkowników Pozwala utrzymać temperaturę na określonym poziomie w czasie nieobecności użytkowników. Tylko wentylator Klimatyzator może działać jako wentylator bez chłodzenia lub ogrzewania. Filtr z funkcją automatycznego czyszczenia Filtr czyści się automatycznie raz na dzień. Łatwość utrzymania oznacza optymalną energooszczędność i maksymalny komfort bez kosztownej i czasochłonnej konserwacji. Czujnik obecności i czujnik podłogowy Gdy sterowanie przepływem powietrza jest włączone, czujnik obecności kieruje powietrze z dala od każdej wykrytej w pomieszczeniu osoby. Czujnik podłogowy wykrywa średnią temperaturę podłogi i zapewnia równomierny rozkład temperatury pomiędzy sufitem i podłogą. Zapobieganie przeciągom Po uruchomieniu nagrzewania lub przy wyłączonym termostacie system ustawia poziomy nawiew powietrza oraz niskie obroty wentylatora, aby zapobiec przeciągom. Po rozgrzaniu, kierunek nawiewu powietrza i obroty wentylatora ustawiane są zgodnie z wymaganiami. Cicha praca Jednostki wewnętrzne firmy Daikin działają bardzo cicho. Gwarantujemy także, że jednostki zewnętrzne nie zakłócają ciszy sąsiadom. Automatyczne przełączanie między chłodzeniem i grzaniem Automatyczne wybranie trybu chłodzenia lub grzania w celu osiągnięcia ustawionej temperatury. Uzdatnianie powietrza Filtr powietrza Usuwa unoszące się w powietrzu cząsteczki kurzu, zapewniając stały nawiew czystego powietrza. Regulacja wilgotności Przegląd korzyści Program osuszania Umożliwia zmniejszenie poziomu wilgotności powietrza bez wahań temperatury w pomieszczeniu. Zapobieganie zabrudzeniom sufitu Specjalna funkcja zapobiegająca zbyt długiemu poziomemu nawiewowi powietrza w celu uniknięcia zabrudzenia sufitu. Automatyczny swing pionowy Możliwość wyboru automatycznego pionowego wahadłowego ruchu żaluzji nawiewu dla zapewnienia równomiernego przepływu powietrza oraz rozkładu temperatury. Stopniowa regulacja prędkości wentylatora Umożliwia wybór dowolnej z kilku prędkości wentylatora. Indywidualne sterowanie klapami indywidualne sterowanie klapami nawiewu poprzez przewodowy sterownik umożliwia łatwe ustawienie położenia każdej klapy osobno, aby dopasować ustawienie do nowej konfiguracji pomieszczenia. Dostępne są także opcjonalne zestawy zaślepek. Programowany zegar tygodniowy Programowany zegar można ustawić tak, aby włączał urządzenie o wyznaczonej porze dnia codziennie lub w określony dzień tygodnia. Zdalny sterownik bezprzewodowy na podczerwień Zdalny sterownik na podczerwień z wyświetlaczem ciekłokrystalicznym umożliwiający zdalne włączenie, wyłączenie i regulację klimatyzatora. Przewodowy zdalny sterownik Przewodowy zdalny sterownik umożliwia zdalne włączenie, wyłączenie i sterowanie klimatyzatorem. Sterowanie centralne Sterowanie centralne umożliwia włączanie, wyłączanie i regulację kilku klimatyzatorów z jednego punktu centralnego. Automatyczne ponowne uruchomienie Po przerwie w dostawie energii elektrycznej, urządzenie uruchamia się ponownie z początkowymi ustawieniami. Autodiagnostyka Upraszcza konserwację, informując o usterkach i nieprawidłowościach w pracy systemu. Zestaw pompki skroplin Ułatwia odprowadzenie skroplin z jednostki wewnętrznej. Układy pair, twin, triple i double twin Do 1 jednostki zewnętrznej można podłączyć 2, 3 lub 4 jednostki wewnętrzne o różnej mocy. Wszystkie jednostki wewnętrzne są obsługiwane wspólnie w tym samym trybie (chłodzenie lub grzanie) jednym zdalnym sterownikiem. System Multi Do jednej jednostki zewnętrznej można podłączyć maksymalnie 5 jednostek wewnętrznych (nawet o różnej mocy). Każda jednostka wewnętrzna obsługiwana jest osobno w ramach tego samego trybu. System VRV do zastosowań mieszkaniowych Do jednej jednostki zewnętrznej można podłączyć maksymalnie 9 jednostek wewnętrznych (o różnej mocy, w klasie do 71). Każda jednostka wewnętrzna obsługiwana jest osobno w ramach tego samego trybu. Inne funkcje Zdalny sterownik i programowany zegar Przepływ powietrza Komfort Ikony INVERTER Objaśnienia symboli korzyści można znaleźć na końcu niniejszego katalogu. 22

23 Kaseta międzystropowa Jednostka kanałowa Jednostka podstropowa Jednostka podstropowa z 4-kierunkowym nawiewem Jednostka naścienna Jednostka przypodłogowa FCQHG-F FCQG-F FFQ-C ACQ-C FDBQ-B FBQ-C8 FDQ-C FDQ-B ABQ-C FHQ-C AHQ-C FUQ-C FAQ-C FVQ-C opcja opcja opcja standard opcja opcja standard opcja opcja opcja opcja opcja opcja opcja opcja opcja opcja standard opcja opcja opcja opcja opcja opcja opcja opcja opcja opcja opcja opcja opcja opcja opcja standard standard standard standard standard standard opcja standard opcja 23

24 24

25 FCQG-F / RXS-L Kaseta z nawiewem obwodowym czujnik obecności czujnik podłogowy FCQG35-60F BRYQ140A RXS-L BRC1E52A/B (opcja) BRC7F532F (opcja) UNIKALNE! Kaseta z nawiewem obwodowym zapewnia przyjemniejsze otoczenie i oferuje właścicielom sklepów, biur i restauracji oszczędniejsze zużycie energii Wylot powietrza 360 zapewnia równomierny przepływ powietrza i rozkład temperatury Panele dekoracyjne w stylu nowoczesnym są dostępne w 3 odmianach: czysta biel (RAL9010), panel z funkcją automatycznego czyszczenia, czysta biel (RAL9010), panel standardowy z szarymi żaluzjami i czysta biel (RAL9010), panel standardowy z białymi żaluzjami Daikin wprowadza na rynek europejski pierwszą kasetę z funkcją automatycznego czyszczenia. Wyższa wydajność i komfort dzięki funkcji codziennego, automatycznego czyszczenia filtra. Funkcja automatycznego czyszczenia, to niższe koszty za konserwację. Łatwe usuwanie kurzu za pomocą odkurzacza bez potrzeby otwierania jednostki. Czujnik obecności (opcjonalny): reguluje temperaturę lub wyłącza jednostkę, gdy nie ma nikogo w pomieszczeniu - zapewnia kierowanie strumienia powietrza z dala od wszystkich osób wykrytych w pomieszczeniu, gdy włączona jest regulacja nawiewu Czujnik podłogowy (opcjonalny) wykrywa średnią temperaturę podłogi i zapewnia równomierny rozkład temperatury pomiędzy sufitem i podłogą. Zimne stopy przechodzą do historii. Indywidualne sterowanie klapami: możliwość adaptacji do układu pomieszczenia poprzez ustawienie położenia każdej klapy Możliwość doprowadzania świeżego powietrza: maks. 20 % Do połączenia sieci DIII nie jest wymagany żaden opcjonalny adapter - łącze jednostki z większym systemem zarządzania budynkiem. Ogrzewanie i chłodzenie Jednostka wewnętrzna FCQG35F FCQG50F FCQG60F Wydajność chłodnicza Min./Nom./Maks. kw 1,3 / 3,4 / 4,0 1,7 / 5,0 / 5,3 1,7 / 5,7 / 5,7 Wydajność grzewcza Min./Nom./Maks. kw 1,3 / 4,20 / 5,2 1,7 / 6,00 / 6,0 1,7 / 7,0 / 7,0 Pobór mocy Chłodzenie Min./Nom./Maks. kw 0,400 / 0,950 / 1,100 - / / - - / / - Ogrzewanie Min./Nom./Maks. kw 0,230 / 1,200 / 1,840 - / / - - / / - Sprawność sezonowa (według EN14825) Sprawność nominalna (chłodzenie przy temp. 35 /27 i obciążeniu nom., ogrzewanie przy temp. 7 /20 i obciążeniu nom.) Chłodzenie Klasa energetyczna A++ Pdesign kw 3,50 5,00 5,70 SEER 6,35 6,48 6,22 Roczne zużycie energii kwh Ogrzewanie (przeciętne warunki klimatyczne) Klasa energetyczna A++ A+ Pdesign kw 3,32 4,36 4,71 SCOP 4,90 4,29 4,00 Roczne zużycie energii kwh EER 3,58 3,55 3,48 COP 3,50 3,7 3,52 Roczne zużycie energii kwh Klasa energetyczna Chłodzenie/ogrzewanie A/B A/A A/B Wymiary Jednostka Wys. x Szer. x Głęb. mm 204 x 840 x 840 Ciężar Jednostka kg Panel dekoracyjny Model BYCQ140D7W1/BYCQ140D7W1W/BYCQ140D7GW1 Kolor Czysta biel (RAL 9010)/ Wymiary Wys. x Szer. x Głęb. mm 60 x 950 x 950 / 950 x 60 x 950 / 145 x 950 x 950 Ciężar kg 5,4 / 5,4 / 10,3 Wentylator - Chłodzenie Wysoki/Nom./Niski m³/min 12,5 / 10,6 / 8,7 12,6 / 10,7 / 8,7 13,6 / 11,2 / 8,7 przepływ powietrza Ogrzewanie Wysoki/Nom./Niski m³/min 12,5 / 10,6 / 8,7 12,6 / 10,7 / 8,7 13,6 / 11,2 / 8,7 Poziom mocy Chłodzenie dba akustycznej Ogrzewanie dba Poziom ciśnienia Chłodzenie Wysoki/Nom./Niski dba 31 / 29 / / 31 / 28 akustycznego Ogrzewanie Wysoki/Nom./Niski dba 31 / 29 / / 31 / 28 Połączenia Ciecz Śr. zewn. mm 6,35 instalacji rurowej Gaz Śr. zewn. mm 9,5 12,70 Zasilanie Liczba faz/częstotl./napięcie Hz / V 1~ / 50 / Jednostka zewnętrzna RXS35L RXS50L RXS60L Wymiary Jednostka Wys. x Szer. x Głęb. mm 550 x 765 x x 825 x 300 Ciężar Jednostka kg Wentylator - Chłodzenie Wysoki/Bardzo niski m³/min 36,0 / 30,1 50,9 / 48,9 50,2 / 45,0 przepływ powietrza Ogrzewanie Wysoki/Bardzo niski m³/min 28,3 / 25,6 45,0 / 43,1 46,3 / 46 Poziom mocy Chłodzenie dba akustycznej Ogrzewanie dba Poziom ciśnienia Chłodzenie Wysoki/Niski/Ciche działanie dba 48 / - / / 44 / - 49 / 46 / - akustycznego Ogrzewanie Wysoki/Niski/Ciche działanie dba 48 / - / / 45 / - 49 / 46 / - Zakres pracy Chłodzenie Temp. otoczenia Min.~Maks. CDB -10~46 Ogrzewanie Temp. otoczenia Min.~Maks. CWB -15~18 Czynnik chłodniczy Typ/GWP R-410A/1.975 Połączenia instalacji rurowej Długość instalacji rurowej JZ-JW Maks. m Różnica poziomów JW- JZ Maks. m 15 20,0 Zasilanie Liczba faz/częstotl./napięcie Hz / V 1~ / 50 / ~ / 50 / Prąd - 50Hz Maksymalne amperaże bezpiecznika (MFA) A - (1) EER/COP według Eurovent 2012, tylko dla użycia poza UE (2) BYCQ140D7W1W ma białą izolację. Należy pamiętać, że osiadający brud jest bardziej widoczny na białej izolacji i dlatego nie zaleca się instalowania panelu dekoracyjnego BYCQ140D7W1W w środowiskach zanieczyszczonych. (3) BYCQ140D7W1 = biały panel z szarymi żaluzjami, BYCQ140D7W1W = biały panel w standardzie z białymi żaluzjami, BYCQ140D7GW1 = biały panel wyposażony w funkcję automatycznego czyszczenia. 25

26 FCQG-F / RZQG-L8/7V1/L(8)Y1 Kaseta z nawiewem obwodowym czujnik obecności czujnik podłogowy FCQG F BRYQ140A RZQG L8/7V1/L(8)Y1 BRC1E52A/B (opcja) BRC7FA532F (opcja) UNIKALNE! Kaseta z nawiewem obwodowym zapewnia przyjemniejsze otoczenie i oferuje właścicielom sklepów, biur i restauracji oszczędniejsze zużycie energii Wylot powietrza 360 zapewnia równomierny przepływ powietrza i rozkład temperatury Panele dekoracyjne w stylu nowoczesnym są dostępne w 3 odmianach: czysta biel (RAL9010), panel z funkcją automatycznego czyszczenia, czysta biel (RAL9010), panel standardowy z szarymi żaluzjami i czysta biel (RAL9010), panel standardowy z białymi żaluzjami Daikin wprowadza na rynek europejski pierwszą kasetę z funkcją automatycznego czyszczenia. Wyższa wydajność i komfort dzięki funkcji codziennego, automatycznego czyszczenia filtra. Funkcja automatycznego czyszczenia, to niższe koszty za konserwację. Łatwe usuwanie kurzu za pomocą odkurzacza bez potrzeby otwierania jednostki. Czujnik obecności (opcjonalny): reguluje temperaturę lub wyłącza jednostkę, gdy nie ma nikogo w pomieszczeniu - zapewnia kierowanie strumienia powietrza z dala od wszystkich osób wykrytych w pomieszczeniu, gdy włączona jest regulacja nawiewu Czujnik podłogowy (opcjonalny) wykrywa średnią temperaturę podłogi i zapewnia równomierny rozkład temperatury pomiędzy sufitem i podłogą. Zimne stopy przechodzą do historii. Indywidualne sterowanie klapami: możliwość adaptacji do układu pomieszczenia poprzez ustawienie położenia każdej klapy Możliwość doprowadzania świeżego powietrza: maks. 20 % Do połączenia sieci DIII nie jest wymagany żaden opcjonalny adapter - łącze jednostki z większym systemem zarządzania budynkiem. Ogrzewanie i chłodzenie Jednostka wewnętrzna FCQG71F FCQG100F FCQG125F FCQG140F FCQG71F FCQG100F FCQG125F FCQG140F Wydajność chłodnicza Min./Nom./Maks. kw - / 6,8 / - - / 9,5 / - - / 12,0 / - - / 13,4 / - - / 6,8 / - - / 9,5 / - - / 12,0 / - - / 13,4 / - Wydajność grzewcza Min./Nom./Maks. kw - / 7,5 / - - / 10,8 / - - / 13,5 / - - / 15,5 / - - / 7,5 / - - / 10,8 / - - / 13,5 / - - / 15,5 / - Pobór mocy Chłodzenie Nom. kw 2,01 2,45 3,22 4,17 2,01 2,45 3,22 4,17 Ogrzewanie Nom. kw 1,89 2,60 3,72 4,30 1,89 2,60 3,72 4,30 Sprawność sezonowa (według EN14825) Sprawność nominalna (chłodzenie przy temp. 35 /27 i obciążeniu nom., ogrzewanie przy temp. 7 /20 i obciążeniu nom.) Chłodzenie Klasa energetyczna A++ A+ - A++ A+ - Pdesign kw 6,80 9,50 12,00-6,80 9,50 12,00 - SEER 6,80 6,00-6,80 6,00 - Roczne zużycie energii kwh Ogrzewanie (przeciętne warunki klimatyczne) Klasa energetyczna A+ A++ A+ - A+ A++ A+ - Pdesign kw 6,33 11,30 12,66-6,33 11,30 12,66 - SCOP 4,20 4,61 4,10-4,20 4,61 4,10 - Roczne zużycie energii kwh EER 3,39 3,87 3,73 3,21 3,39 3,87 3,73 3,21 COP 3,97 4,15 3,63 3,61 3,97 4,15 3,63 3,61 Roczne zużycie energii kwh Klasa energetyczna Chłodzenie/ogrzewanie A/A - A/A - Wymiary Jednostka Wys. x Szer. x Głęb. mm 204 x 840 x x 840 x x 840 x x 840 x 840 Ciężar Jednostka kg Panel dekoracyjny Model BYCQ140D7W1/BYCQ140D7W1W/BYCQ140D7GW1 Kolor czysta biel (RAL 9010) Wymiary Wys. x Szer. x Głęb. mm 60 x 950 x 950 / 950 x 60 x 950 / 145 x 950 x 950 Ciężar kg 5,4 / 5,4 / 10,3 Wentylator - Chłodzenie Wysoki/Nom./Niski m³/min 15,0 / 12,1 / 9,1 22,8 / 17,6 / 12,4 26,0 / 19,2 / 12,4 15,0 / 12,1 / 9,1 22,8 / 17,6 / 12,4 26,0 / 19,2 / 12,4 przepływ powietrza Ogrzewanie Wysoki/Nom./Niski m³/min 15,0 / 12,1 / 9,1 22,8 / 17,6 / 12,4 26,0 / 19,2 / 12,4 15,0 / 12,1 / 9,1 22,8 / 17,6 / 12,4 26,0 / 19,2 / 12,4 Poziom mocy Chłodzenie dba akustycznej Ogrzewanie dba Poziom ciśnienia Chłodzenie Wysoki/Nom./Niski dba 33 / 31 / / 33 / / 35 / / 31 / / 33 / / 35 / 29 akustycznego Ogrzewanie Wysoki/Nom./Niski dba 33 / 31 / / 33 / / 35 / / 31 / / 33 / / 35 / 29 Połączenia Ciecz Śr. zewn. mm 9,52 instalacji rurowej Gaz Śr. zewn. mm 15,9 Zasilanie Liczba faz/częstotl./napięcie Hz / V 1~ / 50 / Jednostka zewnętrzna RZQG71L8V1 RZQG100L8V1 RZQG125L8V1 RZQG140L7V1 RZQG71L8Y1 RZQG100L8Y1 RZQG125L8Y1 RZQG140LY1 Wymiary Jednostka Wys. x Szer. x Głęb. mm 990 x 940 x x 940 x x 940 x x 940 x 320 Ciężar Jednostka kg Wentylator - Chłodzenie Nom. m³/min przepływ powietrza Ogrzewanie Nom. m³/min Poziom mocy akustycznej Chłodzenie dba Poziom ciśnienia Chłodzenie Nom. dba akustycznego Ogrzewanie Nom. dba Tryb cichej pracy nocnej Poziom 1 dba Zakres pracy Chłodzenie Temp. otoczenia Min.~Maks. CDB -15~50 Ogrzewanie Temp. otoczenia Min.~Maks. CWB -20~15,5 Czynnik chłodniczy Typ/GWP R-410A/1.975 Połączenia instalacji rurowej Długość instalacji rurowej Różnica poziomów JZ-JW Maks. m System Równoważna m JW- JZ Maks. m 30,0 JW-JW Maks. m 0,5 Zasilanie Liczba faz/częstotl./napięcie Hz / V 1~ / 50 / N~ / 50 / Prąd - 50Hz Maksymalne amperaże bezpiecznika (MFA) A (1) EER/COP według Eurovent 2012 (2) BYCQ140D7W1W ma białą izolację. Należy pamiętać, że osiadający brud jest bardziej widoczny na białej izolacji i dlatego nie zaleca się instalowania panelu dekoracyjnego BYCQ140D7W1W w środowiskach zanieczyszczonych. (3) BYCQ140D7W1 = biały panel z szarymi żaluzjami, BYCQ140D7W1W = biały panel w standardzie z białymi żaluzjami, BYCQ140D7GW1 = biały panel wyposażony w funkcję automatycznego czyszczenia. 26

27 FCQG-F / RZQSG-L(3/8)V1/L(8)Y1 Ogrzewanie i chłodzenie Jednostka wewnętrzna FCQG71F FCQG100F FCQG125F FCQG140F FCQG100F FCQG125F FCQG140F Wydajność chłodnicza Min./Nom./Maks. kw - / 6,8 / - - / 9,5 / - - / 12,0 / - - / 13,4 / - - / 9,5 / - - / 12,0 / - - / 13,4 / - Wydajność grzewcza Min./Nom./Maks. kw - / 7,5 / - - / 10,8 / - - / 13,5 / - - / 15,5 / - - / 10,8 / - - / 13,5 / - - / 15,5 / - Pobór mocy Chłodzenie Nom. kw 2,12 2,88 3,74 4,45 2,88 3,74 4,45 Ogrzewanie Nom. kw 2,08 3,05 3,96 4,54 3,05 3,96 4,54 Sprawność sezonowa (według EN14825) Sprawność nominalna (chłodzenie przy temp. 35 /27 i obciążeniu nom., ogrzewanie przy temp. 7 /20 i obciążeniu nom.) Chłodzenie Klasa energetyczna A++ A - A++ A - Pdesign kw 6,80 9,50 12,00-9,50 12,00 - SEER 6,10 6,50 5,30-6,50 5,30 - Roczne zużycie energii kwh Ogrzewanie (przeciętne warunki klimatyczne) Klasa energetyczna A+ - A+ - Pdesign kw 6,33 7,60 8,03-7,60 8,03 - SCOP 4,10 4,01-4,10 4,01 - Roczne zużycie energii kwh EER 3,21 3,30 3,21 3,01 3,30 3,21 3,01 COP 3,61 3,54 3,41 3,54 3,41 Roczne zużycie energii kwh Klasa energetyczna Chłodzenie/ogrzewanie A/A A/B - A/B - Wymiary Jednostka Wys. x Szer. x Głęb. mm 204 x 840 x x 840 x 840 Ciężar Jednostka kg Panel dekoracyjny Model BYCQ140D7W1/BYCQ140D7W1W/BYCQ140D7GW1 Kolor czysta biel (RAL 9010) Wymiary Wys. x Szer. x Głęb. mm 60 x 950 x 950 / 950 x 60 x 950 / 145 x 950 x 950 Ciężar kg 5,4 / 5,4 / 10,3 Wentylator - Chłodzenie Wysoki/Nom./Niski m³/min 15,0 / 12,1 / 9,1 22,8 / 17,6 / 12,4 26,0 / 19,2 / 12,4 22,8 / 17,6 / 12,4 26,0 / 19,2 / 12,4 przepływ powietrza Ogrzewanie Wysoki/Nom./Niski m³/min 15,0 / 12,1 / 9,1 22,8 / 17,6 / 12,4 26,0 / 19,2 / 12,4 22,8 / 17,6 / 12,4 26,0 / 19,2 / 12,4 Poziom mocy Chłodzenie dba akustycznej Ogrzewanie dba Poziom ciśnienia Chłodzenie Wysoki/Nom./Niski dba 33 / 31 / / 33 / / 35 / / 33 / / 35 / 29 akustycznego Ogrzewanie Wysoki/Nom./Niski dba 33 / 31 / / 33 / / 35 / / 33 / / 35 / 29 Połączenia Ciecz Śr. zewn. mm 9,52 instalacji rurowej Gaz Śr. zewn. mm 15,9 Zasilanie Liczba faz/częstotl./napięcie Hz / V 1~ / 50 / Jednostka zewnętrzna RZQSG71L3V1 RZQSG100L8V1 RZQSG125L8V1 RZQSG140LV1 RZQSG100L8Y1 RZQSG125L8Y1 RZQSG140LY1 Wymiary Jednostka Wys. x Szer. x Głęb. mm 770 x 900 x x 940 x x 940 x x 940 x x 940 x 320 Ciężar Jednostka kg Wentylator - Chłodzenie Nom. m³/min przepływ powietrza Ogrzewanie Nom. m³/min Poziom mocy akustycznej Chłodzenie dba Poziom ciśnienia Chłodzenie Nom./Ciche działanie dba 49 / / / / / - 54 / - 53 / - akustycznego Ogrzewanie Nom. dba Tryb cichej pracy nocnej Poziom 1 dba - 49 Zakres pracy Chłodzenie Temp. otoczenia Min.~Maks. CDB -15~46 Ogrzewanie Temp. otoczenia Min.~Maks. CWB -15~15,5 Czynnik chłodniczy Typ/GWP R-410A/1.975 Połączenia instalacji rurowej Długość instalacji rurowej Różnica poziomów JZ-JW Maks. m 50 System Równoważna m JW- JZ Maks. m 30 JW-JW Maks. m 0,5 Zasilanie Liczba faz/częstotl./napięcie Hz / V 1~ / 50 / N~ / 50 / Prąd - 50Hz Maksymalne amperaże bezpiecznika (MFA) A (1) EER/COP według Eurovent 2012, tylko dla użycia poza UE. BYCQ140D7W1W ma białą izolację. Należy pamiętać, że osiadający brud jest bardziej widoczny na białej izolacji i dlatego nie zaleca się instalowania panelu dekoracyjnego BYCQ140D7W1W w środowiskach zanieczyszczonych. (3) BYCQ140D7W1 = biały panel z szarymi żaluzjami, BYCQ140D7W1W = biały panel w standardzie z białymi żaluzjami, BYCQ140D7GW1 = biały panel wyposażony w funkcję automatycznego czyszczenia. 27

28 FCQHG-F / RZQG-L8/7V1/L(8)Y1 Kaseta z nawiewem obwodowym o wysokim współczynniku COP UNIKALNE! czujnik obecności czujnik podłogowy FCQHG71-140F BRYQ140A RZQG L8/7V1/L(8)Y1 BRC1E52A/B (opcja) BRC7FA532F (opcja) Kaseta o wysokim współczynniku COP zapewnia najwyższą efektywność energetyczną Kaseta z nawiewem obwodowym zapewnia przyjemniejsze otoczenie i oferuje właścicielom sklepów, biur i restauracji oszczędniejsze zużycie energii Wylot powietrza 360 zapewnia równomierny przepływ powietrza i rozkład temperatury Panele dekoracyjne w stylu nowoczesnym są dostępne w 3 odmianach: czysta biel (RAL9010), panel z funkcją automatycznego czyszczenia, czysta biel (RAL9010), panel standardowy z szarymi żaluzjami i czysta biel (RAL9010), panel standardowy z białymi żaluzjami Daikin wprowadza na rynek europejski pierwszą kasetę z funkcją automatycznego czyszczenia. Wyższa wydajność i komfort dzięki funkcji codziennego, automatycznego czyszczenia filtra. Funkcja automatycznego czyszczenia, to niższe koszty za konserwację. Łatwe usuwanie kurzu za pomocą odkurzacza bez potrzeby otwierania jednostki. Czujnik obecności (opcjonalny): reguluje temperaturę lub wyłącza jednostkę, gdy nie ma nikogo w pomieszczeniu - zapewnia kierowanie strumienia powietrza z dala od wszystkich osób wykrytych w pomieszczeniu, gdy włączona jest regulacja nawiewu Czujnik podłogowy (opcjonalny) wykrywa średnią temperaturę podłogi i zapewnia równomierny rozkład temperatury pomiędzy sufitem i podłogą. Zimne stopy przechodzą do historii. Indywidualne sterowanie klapami: możliwość adaptacji do układu pomieszczenia poprzez ustawienie położenia każdej klapy Możliwość doprowadzania świeżego powietrza: maks. 20 % Do połączenia sieci DIII nie jest wymagany żaden opcjonalny adapter - łącze jednostki z większym systemem zarządzania budynkiem. Ogrzewanie i chłodzenie Jednostka wewnętrzna FCQHG71F FCQHG100F FCQHG125F FCQHG140F FCQHG71F FCQHG100F FCQHG125F FCQHG140F Wydajność chłodnicza Min./Nom./Maks. kw - / 6,8 / - - / 9,5 / - - / 12,0 / - - / 13,4 / - - / 6,8 / - - / 9,5 / - - / 12,0 / - - / 13,4 / - Wydajność grzewcza Min./Nom./Maks. kw - / 7,5 / - - / 10,8 / - - / 13,5 / - - / 15,5 / - - / 7,5 / - - / 10,8 / - - / 13,5 / - - / 15,5 / - Pobór mocy Chłodzenie Nom. kw 1,66 2,15 3,00 4,00 1,66 2,15 3,00 4,00 Ogrzewanie Nom. kw 1,56 2,16 3,07 3,77 1,56 2,16 3,07 3,77 Sprawność sezonowa (według EN14825) Sprawność nominalna (chłodzenie przy temp. 35 /27 i obciążeniu nom., ogrzewanie przy temp. 7 /20 i obciążeniu nom.) Chłodzenie Klasa energetyczna A++ - A++ - Pdesign kw 6,80 9,50 12,00-6,80 9,50 12,00 - SEER 7,00 6,61-7,00 6,61 - Roczne zużycie energii kwh Ogrzewanie (przeciętne warunki klimatyczne) Klasa energetyczna A+ A++ - A+ A++ - Pdesign kw 7,60 11,30 12,66-7,60 11,30 12,66 - SCOP 4,54 4,80 4,63-4,54 4,80 4,63 - Roczne zużycie energii kwh EER 4,09 4,42 4,00 3,35 4,09 4,42 4,00 3,35 COP 4,80 4,99 4,40 4,12 4,80 4,99 4,40 4,12 Roczne zużycie energii kwh Klasa energetyczna Chłodzenie/ogrzewanie A/A - A/A - Wymiary Jednostka Wys. x Szer. x Głęb. mm 288 x 840 x 840 Ciężar Jednostka kg Panel dekoracyjny Model BYCQ140D7W1/BYCQ140D7W1W/BYCQ140D7GW1 Kolor czysta biel (RAL 9010) Wymiary Wys. x Szer. x Głęb. mm 60 x 950 x 950 / 950 x 60 x 950 / 145 x 950 x 950 Wentylator - Chłodzenie Wysoki/Nom./Niski m³/min 21,2 / 16,7 / 12,2 32,3 / 25,7 / 19,0 33,5 / 26,7 / 19,9 33,5 / 27,3 / 21,1 21,2 / 16,7 / 12,2 32,3 / 25,7 / 19,0 33,5 / 26,7 / 19,9 33,5 / 27,3 / 21,1 przepływ powietrza Ogrzewanie Wysoki/Nom./Niski m³/min 21,2 / 16,7 / 12,2 32,3 / 25,7 / 19,0 33,5 / 26,7 / 19,9 33,5 / 27,3 / 21,1 21,2 / 16,7 / 12,2 32,3 / 25,7 / 19,0 33,5 / 26,7 / 19,9 33,5 / 27,3 / 21,1 Poziom mocy Chłodzenie dba akustycznej Ogrzewanie dba Poziom ciśnienia Chłodzenie Wysoki/Nom./Niski dba 36 / 33 / / 39 / / 40 / / 41 / / 33 / / 39 / / 40 / / 41 / 37 akustycznego Ogrzewanie Wysoki/Nom./Niski dba 36 / 33 / / 39 / / 40 / / 41 / / 33 / / 39 / / 40 / / 41 / 37 Połączenia Ciecz Śr. zewn. mm 9,52 instalacji rurowej Gaz Śr. zewn. mm 15,9 Zasilanie Liczba faz/częstotl./napięcie Hz / V 1~ / 50 / Jednostka zewnętrzna RZQG71L8V1 RZQG100L8V1 RZQG125L8V1 RZQG140L7V1 RZQG71L8Y1 RZQG100L8Y1 RZQG125L8Y1 RZQG140LY1 Wymiary Jednostka Wys. x Szer. x Głęb. mm 990 x 940 x x 940 x x 940 x x 940 x 320 Ciężar Jednostka kg Wentylator - Chłodzenie Nom. m³/min przepływ powietrza Ogrzewanie Nom. m³/min Poziom mocy akustycznej Chłodzenie dba Poziom ciśnienia Chłodzenie Nom. dba akustycznego Ogrzewanie Nom. dba Tryb cichej pracy nocnej Poziom 1 dba Zakres pracy Chłodzenie Temp. otoczenia Min.~Maks. CDB -15~50 Ogrzewanie Temp. otoczenia Min.~Maks. CWB -20~15,5 Czynnik chłodniczy Typ/GWP R-410A/1.975 Połączenia instalacji rurowej Długość instalacji rurowej Różnica poziomów JZ-JW Maks. m System Równoważna m JW- JZ Maks. m 30,0 JW-JW Maks. m 0,5 Zasilanie Liczba faz/częstotl./napięcie Hz / V 1~ / 50 / N~ / 50 / Prąd - 50Hz Maksymalne amperaże bezpiecznika (MFA) A (1) EER/COP według Eurovent 2012, tylko dla użycia poza UE. 28

29 FCQHG-F / RZQSG-L(3/8)V1/L(8)Y1 Ogrzewanie i chłodzenie Jednostka wewnętrzna FCQHG71F FCQHG100F FCQHG125F FCQHG140F FCQHG100F FCQHG125F FCQHG140F Wydajność chłodnicza Min./Nom./Maks. kw - / 6,8 / - - / 9,5 / - - / 12,0 / - - / 13,4 / - - / 9,5 / - - / 12,0 / - - / 13,4 / - Wydajność grzewcza Min./Nom./Maks. kw - / 7,5 / - - / 10,8 / - - / 13,5 / - - / 15,5 / - - / 10,8 / - - / 13,5 / - - / 15,5 / - Pobór mocy Chłodzenie Nom. kw 1,94 2,57 3,71 4,17 2,57 3,71 4,17 Ogrzewanie Nom. kw 1,83 2,51 3,60 4,29 2,51 3,60 4,29 Sprawność sezonowa (według EN14825) Sprawność nominalna (chłodzenie przy temp. 35 /27 i obciążeniu nom., ogrzewanie przy temp. 7 /20 i obciążeniu nom.) Chłodzenie Klasa energetyczna A++ A - A++ A - Pdesign kw 6,80 9,50 12,00-9,50 12,00 - SEER 6,50 6,70 5,40-6,70 5,40 - Roczne zużycie energii kwh Ogrzewanie (przeciętne warunki klimatyczne) Klasa energetyczna A+ - A+ - Pdesign kw 7,60 8,03-8,03 - SCOP 4,15 4,30 4,10-4,30 4,10 - Roczne zużycie energii kwh EER 3,50 3,70 3,23 3,21 3,70 3,23 3,21 COP 4,10 4,30 3,75 3,61 4,30 3,75 3,61 Roczne zużycie energii kwh Klasa energetyczna Chłodzenie/ogrzewanie A/A - A/A - Wymiary Jednostka Wys. x Szer. x Głęb. mm 288 x 840 x 840 Ciężar Jednostka kg Panel dekoracyjny Model BYCQ140D7W1/BYCQ140D7W1W/BYCQ140D7GW1 Kolor czysta biel (RAL 9010) Wymiary Wys. x Szer. x Głęb. mm 60 x 950 x 950 / 950 x 60 x 950 / 145 x 950 x 950 Ciężar kg 5,4 / 5,4 / 10,3 Wentylator - Chłodzenie Wysoki/Nom./Niski m³/min 21,2 / 16,7 / 12,2 32,3 / 25,7 / 19,0 33,5 / 26,7 / 19,9 33,5 / 27,3 / 21,1 32,3 / 25,7 / 19,0 33,5 / 26,7 / 19,9 33,5 / 27,3 / 21,1 przepływ powietrza Ogrzewanie Wysoki/Nom./Niski m³/min 21,2 / 16,7 / 12,2 32,3 / 25,7 / 19,0 33,5 / 26,7 / 19,9 33,5 / 27,3 / 21,1 32,3 / 25,7 / 19,0 33,5 / 26,7 / 19,9 33,5 / 27,3 / 21,1 Poziom mocy Chłodzenie dba akustycznej Ogrzewanie dba Poziom ciśnienia Chłodzenie Wysoki/Nom./Niski dba 36 / 33 / / 39 / / 40 / / 41 / / 39 / / 40 / / 41 / 37 akustycznego Ogrzewanie Wysoki/Nom./Niski dba 36 / 33 / / 39 / / 40 / / 41 / / 39 / / 40 / / 41 / 37 Połączenia Ciecz Śr. zewn. mm 9,52 instalacji rurowej Gaz Śr. zewn. mm 15,9 Zasilanie Liczba faz/częstotl./napięcie Hz / V 1~ / 50 / Jednostka zewnętrzna RZQSG71L3V1 RZQSG100L8V1 RZQSG125L8V1 RZQSG140LV1 RZQSG100L8Y1 RZQSG125L8Y1 RZQSG140LY1 Wymiary Jednostka Wys. x Szer. x Głęb. mm 770 x 900 x x 940 x x 940 x x 940 x x 940 x 320 Ciężar Jednostka kg Wentylator - Chłodzenie Nom. m³/min przepływ powietrza Ogrzewanie Nom. m³/min Poziom mocy akustycznej Chłodzenie dba Poziom ciśnienia akustycznego Chłodzenie Nom./Ciche działanie dba 49 / / / / / - 54 / - 53 / - Ogrzewanie Nom. dba Tryb cichej pracy nocnej Poziom 1 dba - 49 Zakres pracy Chłodzenie Temp. otoczenia Min.~Maks. CDB -15~46 Ogrzewanie Temp. otoczenia Min.~Maks. CWB -15~15,5 Czynnik chłodniczy Typ/GWP R-410A/1.975 Połączenia instalacji rurowej Długość instalacji rurowej Różnica poziomów JZ-JW Maks. m 50 System Równoważna m JW- JZ Maks. m 30 JW-JW Maks. m 0,5 Zasilanie Liczba faz/częstotl./napięcie Hz / V 1~ / 50 / N~ / 50 / Prąd - 50Hz Maksymalne amperaże bezpiecznika (MFA) A (1) EER/COP według Eurovent 2012, tylko dla użycia poza UE (2) BYCQ140D7W1W ma białą izolację. Należy pamiętać, że osiadający brud jest bardziej widoczny na białej izolacji i dlatego nie zaleca się instalowania panelu dekoracyjnego BYCQ140D7W1W w środowiskach zanieczyszczonych. (3) BYCQ140D7W1 = biały panel z szarymi żaluzjami, BYCQ140D7W1W = biały panel w standardzie z białymi żaluzjami, BYCQ140D7GW1 = biały panel wyposażony w funkcję automatycznego czyszczenia. 29

30 FFQ-C / RXS-L UNIKALNE! Całkowicie płaska kaseta FFQ-C (biały panel) FFQ-C (srebrny i biały panel) RXS-L BRC1E52A/B (opcja) BRC7F530W (opcja) Wyjątkowa konstrukcja na rynku: w pełni integruje się z powierzchnią sufitu i jest dopasowana do standardowych modułów sufitowych Godne uwagi połączenie łatwo rozpoznawalnej konstrukcji i doskonałości technicznej z eleganckim białym wykończeniem powierzchni lub połączeniem srebra z bielą. Czujnik obecności (opcjonalny) dostosowuje wartość zadaną, obniżając ją standardowo o 1 C, jeżeli w pomieszczeniu nie została wykryta obecność osób, przy czym istnieje możliwość obniżenia wartości zadanej o 2, 3 lub 4 C (opcjonalnie). Automatycznie kieruje również strumień powietrza z dala od osoby w pomieszczeniu, aby uniknąć przeciągu. Czujnik podłogowy (opcjonalny) wykrywa średnią temperaturę podłogi i zapewnia równomierny rozkład temperatury pomiędzy sufitem i podłogą. Zimne stopy przechodzą do historii. Indywidualne sterowanie klapami: możliwość adaptacji do układu pomieszczenia poprzez ustawienie położenia każdej klapy Niskie zużycie energii dzięki zastosowaniu specjalnie opracowanego wymiennika ciepła z cienkimi rurkami, silników wentylatorów na prąd stały i pompek skroplin. Wlot świeżego powietrza zapewnia odpowiednią jakość powietrza w pomieszczeniu Do połączenia sieci DIII nie jest wymagany żaden opcjonalny adapter - łącze jednostki z większym systemem zarządzania budynkiem. Ogrzewanie i chłodzenie Jednostka wewnętrzna FFQ25C FFQ35C FFQ50C FFQ60C Wydajność chłodnicza Min./Nom./Maks. kw 1,4 / 2,50 / 4,0 1,4 / 3,4 / 4,0 1,7 / 5,0 / 5,3 1,7 / 5,7 / 6,5 Wydajność grzewcza Min./Nom./Maks. kw 1,3 / 3,20 / 5,1 1,3 / 4,20 / 5,1 1,7 / 5,8 / 6,0 1,7 / 7,0 / 8,0 Pobór mocy Chłodzenie Min./Nom./Maks. kw 0,360 / 0,560 / 1,470 0,360 / 0,920 / 1,470 - / 1,560 / - - / 1,890 / - Ogrzewanie Min./Nom./Maks. kw 0,300 / 0,820 / 1,650 0,300 / 1,200 / 1,650 - / 1,660 / - - / 2,050 / - Sprawność sezonowa (według EN14825) Sprawność nominalna (chłodzenie przy temp. 35 /27 i obciążeniu nom., ogrzewanie przy temp. 7 /20 i obciążeniu nom.) Chłodzenie Klasa energetyczna A++ A+ Pdesign kw 2,50 3,40 5,00 5,70 SEER 6,11 6,32 5,93 5,71 Roczne zużycie energii kwh Ogrzewanie (przeciętne warunki klimatyczne) Klasa energetyczna A+ A A+ Pdesign kw 2,31 3,10 3,84 3,96 SCOP 4,24 4,10 3,90 4,04 Roczne zużycie energii kwh EER 4,46 3,70 3,21 3,02 COP 3,90 3,50 3,49 3,41 Roczne zużycie energii kwh Klasa energetyczna Chłodzenie/ogrzewanie A/A A/B B/B Wymiary Jednostka Wys. x Szer. x Głęb. mm 260 x 575 x 575 Ciężar Jednostka kg 16 17,5 Panel dekoracyjny Model BYFQ60CW/BYFQ60CS/BYFQ60B2 Kolor biały (N9,5) /biały (N9,5) + srebrny / biały (RAL9010) Wymiary Wys. x Szer. x Głęb. mm 46 x 620 x 620 / 620 x 46 x 620 / 55 x 700 x 700 Ciężar kg 2,8 / 2,8 / 2,7 Wentylator - Chłodzenie Wysoki/Nom./Niski m³/min 98 / 6,5 108,5 / 6, / 7,5 14,5 / 12,5 / 9,5 przepływ powietrza Ogrzewanie Wysoki/Nom./Niski m³/min 98 / 6,5 108,5 / 6, / 7,5 14,5 / 12,5 / 9,5 Poziom mocy akustycznej Chłodzenie dba Poziom ciśnienia Chłodzenie Wysoki/Nom./Niski dba 31 / 28,5 / / 30,5 / / 34 / / 40 / 32 akustycznego Ogrzewanie Wysoki/Nom./Niski dba 31 / 28,5 / / 30,5 / / 34 / / 40 / 32 Połączenia Ciecz Śr. zewn. mm 6,35 instalacji rurowej Gaz Śr. zewn. mm 9,5 12,7 Zasilanie Liczba faz/częstotl./napięcie Hz / V 1~ / 50 / Jednostka zewnętrzna RXS25L RXS35L RXS50L RXS60L Wymiary Jednostka Wys. x Szer. x Głęb. mm 550 x 765 x x 825 x 300 Ciężar Jednostka kg Wentylator - Chłodzenie Wysoki/Bardzo niski m³/min 33,5 / 30,1 36,0 / 30,1 50,9 / 48,9 50,2 / 45,0 przepływ powietrza Ogrzewanie Wysoki/Bardzo niski m³/min 28,3 / 25,6 45,0 / 43,1 46,3 / 46 Poziom mocy Chłodzenie dba akustycznej Ogrzewanie dba Poziom ciśnienia Chłodzenie Wysoki/Niski/Ciche działanie dba 46 / - / / - / / 44 / - 49 / 46 / - akustycznego Ogrzewanie Wysoki/Niski/Ciche działanie dba 47 / - / / - / / 45 / - 49 / 46 / - Zakres pracy Chłodzenie Temp. otoczenia Min.~Maks. CDB -10~46 Ogrzewanie Temp. otoczenia Min.~Maks. CWB -15~18 Czynnik chłodniczy Typ/GWP R-410A/1.975 Połączenia instalacji rurowej Długość instalacji rurowej JZ-JW Maks. m Różnica poziomów JW- JZ Maks. m ,0 Zasilanie Liczba faz/częstotl./napięcie Hz / V 1~ / 50 / ~ / 50 / Prąd - 50Hz Maksymalne amperaże bezpiecznika (MFA) A - (1) EER/COP według Eurovent 2012, do użycia tylko poza UE (2) Wymiary nie obejmują modułu sterującego 30

31 ACQ-C / AZQS-BV1/BY1 Kaseta międzystropowa z 4-kierunkowym nawiewem, Siesta ACQ71C AZQS71BV1 ARCWLA Idealne rozwiązanie do sklepów, restauracji i biur tam, gdzie wymagana jest maksymalna przestrzeń na podłodze do ustawienia mebli, dekoracji i osprzętu Powietrze może być odprowadzane w dowolnym z 4 kierunków Filtr powietrza usuwa unoszące się w powietrzu cząsteczki kurzu, zapewniając stały nawiew czystego powietrza Łatwa instalacja i konserwacja Jednostki wewnętrzne są równocześnie sterowane poprzez zespół Siesta Sky Air (opcja) Standardowa pompka skroplin Możliwość doprowadzania świeżego powietrza: maks. 20 % Ogrzewanie i chłodzenie Jednostka wewnętrzna ACQ71C ACQ100C ACQ125C ACQ71C ACQ100C ACQ125C Wydajność chłodnicza Min./Nom./Maks. kw - / 6,8 / - - / 9,5 / - - / 12,1 / - - / 6,8 / - - / 9,5 / - - / 12,1 / - Wydajność grzewcza Min./Nom./Maks. kw - / 7,50 / - - / 10,80 / - - / 13,5 / - - / 7,50 / - - / 10,8 / - - / 13,5 / - Pobór mocy Chłodzenie Nom. kw 2,05 2,96 4,02 2,05 2,96 4,02 Ogrzewanie Nom. kw 2,08 2,99 3,96 2,08 2,99 3,96 Sprawność sezonowa (według EN14825) Chłodzenie Klasa energetyczna B B Pdesign kw 6,80 9,50-6,80 9,50 - SEER 4,65-4,65 - Roczne zużycie energii kwh Ogrzewanie (przeciętne warunki klimatyczne) Klasa energetyczna A - A - Pdesign kw 6,33 7,60-6,33 7,60 - SCOP 3,80-3,80 - Roczne zużycie energii kwh Sprawność nominalna (chłodzenie EER 3,31 3,21 3,01 3,31 3,21 3,01 przy temp. 35 /27 i obciążeniu COP 3,61 3,41 3,61 3,41 nom., ogrzewanie przy temp. Roczne zużycie energii kwh /20 i obciążeniu nom.) Klasa energetyczna Chłodzenie/ogrzewanie B/A A/A B/B B/A A/A B/B Wymiary Jednostka Wys. x Szer. x Głęb. mm 265 x 820 x x 820 x x 820 x x 820 x 820 Ciężar Jednostka kg Panel dekoracyjny Kolor biały Wymiary Wys. x Szer. x Głęb. mm 82 x 990 x 990 Ciężar kg 4 Wentylator - Chłodzenie Wysoki/Niski/Ciche działanie m³/min 24,4 / 20,5 / 17,6 / 15,0 29,2 / 24,4 / 21,0 / 17,6 34,0 / 29,2 / 26,3 / 22,1 24,4 / 20,5 / 17,6 / 15,0 29,2 / 24,4 / 21,0 / 17,6 34,0 / 29,2 / 26,3 / 22,1 przepływ powietrza Ogrzewanie Wysoki/Niski/Ciche działanie m³/min 24,4 / 20,5 / 17,6 / 15,0 29,2 / 24,4 / 21,0 / 17,6 34,0 / 29,2 / 26,3 / 22,1 24,4 / 20,5 / 17,6 / 15,0 29,2 / 24,4 / 21,0 / 17,6 34,0 / 29,2 / 26,3 / 22,1 Poziom mocy Chłodzenie dba akustycznej Ogrzewanie dba Poziom ciśnienia Chłodzenie Wysoki/Niski/Ciche działanie dba 41 / 38 / 35 / / 41 / 38 / / 44 / 43 / / 38 / 35 / / 41 / 38 / / 44 / 43 / 41 akustycznego Ogrzewanie Wysoki/Niski/Ciche działanie dba 41 / 38 / 35 / / 41 / 38 / / 44 / 43 / / 38 / 35 / / 41 / 38 / / 44 / 43 / 41 Połączenia Ciecz Śr. zewn. mm 9,52 instalacji rurowej Gaz Śr. zewn. mm 15,88 Zasilanie Liczba faz/częstotl./napięcie Hz / V 1~ / 50 / Jednostka zewnętrzna AZQS71BV1 AZQS100BV1 AZQS125BV1 AZQS100BY1 AZQS125BY1 Wymiary Jednostka Wys. x Szer. x Głęb. mm 770 x 900 x x 940 x 320 Ciężar Jednostka kg Wentylator - Chłodzenie Nom. m³/min 52, przepływ powietrza Ogrzewanie Nom. m³/min 48,0 83 Poziom mocy akustycznej Chłodzenie dba Poziom ciśnienia Chłodzenie Nom./Ciche działanie dba 48 / / - 54 / - 53 / - 54 / - akustycznego Ogrzewanie Nom. dba Tryb cichej pracy nocnej Poziom 1 dba - 49 Zakres pracy Chłodzenie Temp. otoczenia Min.~Maks. CDB -5,0~46,0-5~46 Ogrzewanie Temp. otoczenia Min.~Maks. CWB -15,0~15,5-15~15,5 Czynnik chłodniczy Typ/GWP R-410A/1.975 Połączenia instalacji rurowej Długość instalacji rurowej Różnica poziomów JZ-JW Maks. m System Równoważna m JW- JZ Maks. m 15,0 30,0 JW-JW Maks. m - 0,5 Zasilanie Liczba faz/częstotl./napięcie Hz / V 1~ / 50 / N~ / 50 / Prąd - 50Hz Maksymalne amperaże bezpiecznika (MFA) A 20 - (1) EER/COP według Eurovent 2012, tylko dla użycia poza UE. 31

32 FBQ-C8 / RZQG-L8/7V1/L(8)Y1 Jednostka kanałowa z wentylatorem z napędem inwerterowym FBQ C8 RZQG L8/7V1/L(8)Y1 BRC1E52A/B (opcja) BRC4C65 (opcja) Urządzenie dyskretnie komponuje się z każdym wystrojem wnętrza - widoczne są jedynie kratki wlotu i wylotu powietrza Łatwy montaż dzięki automatycznej regulacji przepływu powietrza względem nominalnego przepływu powietrza Mniejsze zużycie energii dzięki wentylatorom sterowanym inwerterem prądu stałego Możliwość zmiany ESP za pomocą zdalnego sterownika przewodowego pozwala na optymalizację strumienia powietrza nawiewnego Spręż dyspozycyjny do 120 Pa ułatwia wykorzystanie elastycznych przewodów o różnej długości: idealny do sklepów i biur średniej wielkości Praca cicha jak szept - poniżej poziomu ciśnienia akustycznego 29dB (A) Do połączenia sieci DIII nie jest wymagany żaden opcjonalny adapter - łącze jednostki z większym systemem zarządzania budynkiem. Możliwość zasysania powietrza od tyłu lub od dołu urządzenia Wbudowana pompka skroplin w standardzie zwiększa niezawodność systemu skroplinowego Ogrzewanie i chłodzenie Jednostka wewnętrzna FBQ71C8 FBQ100C8 FBQ125C8 FBQ140C8 FBQ71C8 FBQ100C8 FBQ125C8 FBQ140C8 Wydajność chłodnicza Min./Nom./Maks. kw - / 6,8 / - - / 9,5 / - - / 12,0 / - - / 13,4 / - - / 6,8 / - - / 9,5 / - - / 12,0 / - - / 13,4 / - Wydajność grzewcza Min./Nom./Maks. kw - / 7,5 / - - / 10,8 / - - / 13,5 / - - / 15,5 / - - / 7,5 / - - / 10,8 / - - / 13,5 / - - / 15,5 / - Pobór mocy Chłodzenie Nom. kw 1,94 2,44 3,15 4,02 1,94 2,44 3,15 4,02 Ogrzewanie Nom. kw 2,05 2,57 3,53 4,30 2,05 2,57 3,53 4,30 Sprawność sezonowa (według EN14825) Sprawność nominalna (chłodzenie przy temp. 35 /27 i obciążeniu nom., ogrzewanie przy temp. 7 /20 i obciążeniu nom.) Chłodzenie Klasa energetyczna A++ A+ - A++ A+ - Pdesign kw 6,80 9,50 12,00-6,80 9,50 12,00 - SEER 6,11 5,80 5,81-6,11 5,80 5,81 - Roczne zużycie energii kwh Ogrzewanie (przeciętne warunki klimatyczne) Klasa energetyczna A+ A++ A+ - A+ A++ A+ - Pdesign kw 6,00 11,30 12,71-6,00 11,30 12,71 - SCOP 4,01 4,61 4,21-4,01 4,61 4,21 - Roczne zużycie energii kwh EER 3,50 3,89 3,81 3,33 3,50 3,89 3,81 3,33 COP 3,65 4,21 3,83 3,61 3,65 4,21 3,83 3,61 Roczne zużycie energii kwh Klasa energetyczna Chłodzenie/ogrzewanie A/A - A/A - Obudowa Kolor Nie malowana (galwanizowana) Wymiary Jednostka Wys. x Szer. x Głęb. mm 300 x x x x x x x x 700 Wymagana przestrzeń międzystropowa > mm 350 Ciężar Jednostka kg Panel dekoracyjny Model BYBS71DJW1 BYBS125DJW1 BYBS71DJW1 BYBS125DJW1 Kolor Biały (10Y9/0.5) Wymiary Wys. x Szer. x Głęb. mm 55 x x x x x x x x 500 Ciężar kg 4,5 6 4,5 6 Wentylator - Chłodzenie Wysoki/Niski m³/min 18 / / / / / / 28 przepływ powietrza Ogrzewanie Wysoki/Niski m³/min 18 / / / / / / / / 29 Wentylator - spręż dyspozycyjny Wys./Nom. Pa 100 / / / / / / 50 Poziom mocy akustycznej Chłodzenie dba Poziom ciśnienia Chłodzenie Wysoki/Niski dba 37 / / / / / / 33 akustycznego Ogrzewanie Wysoki/Niski dba 37 / / / / / / / / 34 Połączenia Ciecz Śr. zewn. mm 9,52 instalacji rurowej Gaz Śr. zewn. mm 15,9 Zasilanie Liczba faz/częstotl./napięcie Hz / V 1~ / 50/60 / / 220 Jednostka zewnętrzna RZQG71L8V1 RZQG100L8V1 RZQG125L8V1 RZQG140L7V1 RZQG71L8Y1 RZQG100L8Y1 RZQG125L8Y1 RZQG140LY1 Wymiary Jednostka Wys. x Szer. x Głęb. mm 990 x 940 x x 940 x x 940 x x 940 x 320 Ciężar Jednostka kg Wentylator - Chłodzenie Nom. m³/min przepływ powietrza Ogrzewanie Nom. m³/min Poziom mocy akustycznej Chłodzenie dba Poziom ciśnienia Chłodzenie Nom. dba akustycznego Ogrzewanie Nom. dba Tryb cichej pracy nocnej Poziom 1 dba Zakres pracy Chłodzenie Temp. otoczenia Min.~Maks. CDB -15~50 Ogrzewanie Temp. otoczenia Min.~Maks. CWB -20~15,5 Czynnik chłodniczy Typ/GWP R-410A/1.975 Połączenia instalacji rurowej Długość instalacji rurowej Różnica poziomów JZ-JW Maks. m System Równoważna m JW- JZ Maks. m 30,0 JW-JW Maks. m 0,5 Zasilanie Liczba faz/częstotl./napięcie Hz / V 1~ / 50 / N~ / 50 / Prąd - 50Hz Maksymalne amperaże bezpiecznika (MFA) A (1) EER/COP według Eurovent 2012, tylko dla użycia poza UE. 32

33 FBQ-C8 / RZQSG-L(8)Y1/L(3/8)V1 Ogrzewanie i chłodzenie Jednostka wewnętrzna FBQ71C8 FBQ100C8 FBQ125C8 FBQ140C8 FBQ100C8 FBQ125C8 FBQ140C8 Wydajność chłodnicza Min./Nom./Maks. kw - / 6,8 / - - / 9,5 / - - / 12,0 / - - / 13,4 / - - / 9,5 / - - / 12,0 / - - / 13,4 / - Wydajność grzewcza Min./Nom./Maks. kw - / 7,5 / - - / 10,8 / - - / 13,5 / - - / 15,5 / - - / 10,8 / - - / 13,5 / - - / 15,5 / - Pobór mocy Chłodzenie Nom. kw 2,07 2,87 3,74 4,44 2,87 3,74 4,44 Ogrzewanie Nom. kw 2,08 2,96 3,85 4,54 2,96 3,85 4,54 Sprawność sezonowa (według EN14825) Sprawność nominalna (chłodzenie przy temp. 35 /27 i obciążeniu nom., ogrzewanie przy temp. 7 /20 i obciążeniu nom.) Chłodzenie Klasa energetyczna A+ A - A - Pdesign kw 6,80 9,50 12,00-9,50 12,00 - SEER 5,81 5,50 5,20-5,50 5,20 - Roczne zużycie energii kwh Ogrzewanie (przeciętne warunki klimatyczne) Klasa energetyczna A A+ A - A+ A - Pdesign kw 6,00 7,60-7,60 - SCOP 3,88 4,01 3,90-4,01 3,90 - Roczne zużycie energii kwh EER 3,28 3,31 3,21 3,02 3,31 3,21 3,02 COP 3,61 3,65 3,51 3,41 3,65 3,51 3,41 Roczne zużycie energii kwh Klasa energetyczna Chłodzenie/ogrzewanie A/A A/B - A/A A/B - Obudowa Kolor Nie malowana (galwanizowana) Wymiary Jednostka Wys. x Szer. x Głęb. mm 300 x x x x 700 Wymagana przestrzeń międzystropowa > mm 350 Ciężar Jednostka kg Panel dekoracyjny Model BYBS71DJW1 BYBS125DJW1 Kolor Biały (10Y9/0.5) Wymiary Wys. x Szer. x Głęb. mm 55 x x x x 500 Ciężar kg 4,5 6 Wentylator - Chłodzenie Wysoki/Niski m³/min 18 / / / / / 28 przepływ powietrza Ogrzewanie Wysoki/Niski m³/min 18 / / / / / / / 29 Wentylator - spręż dyspozycyjny Wys./Nom. Pa 100 / / / / / 50 Poziom mocy akustycznej Chłodzenie dba Poziom ciśnienia Chłodzenie Wysoki/Niski dba 37 / / / / / 33 akustycznego Ogrzewanie Wysoki/Niski dba 37 / / / / / / / 34 Połączenia Ciecz Śr. zewn. mm 9,52 instalacji rurowej Gaz Śr. zewn. mm 15,9 Zasilanie Liczba faz/częstotl./napięcie Hz / V 1~ / 50 / 60 / / 220 Jednostka zewnętrzna RZQSG71L3V1 RZQSG100L8V1 RZQSG125L8V1 RZQSG140LV1 RZQSG100L8Y1 RZQSG125L8Y1 RZQSG140LY1 Wymiary Jednostka Wys. x Szer. x Głęb. mm 770 x 900 x x 940 x x 940 x x 940 x x 940 x 320 Ciężar Jednostka kg Wentylator - Chłodzenie Nom. m³/min przepływ powietrza Ogrzewanie Nom. m³/min Poziom mocy akustycznej Chłodzenie dba Poziom ciśnienia Chłodzenie Nom./Ciche działanie dba 49 / / / / / - 54 / - 53 / - akustycznego Ogrzewanie Nom. dba Tryb cichej pracy nocnej Poziom 1 dba - 49 Zakres pracy Chłodzenie Temp. otoczenia Min.~Maks. CDB -15~46 Ogrzewanie Temp. otoczenia Min.~Maks. CWB -15~15,5 Czynnik chłodniczy Typ/GWP R-410A/1.975 Połączenia instalacji rurowej Długość instalacji rurowej Różnica poziomów JZ-JW Maks. m 50 System Równoważna m JW- JZ Maks. m 30 JW-JW Maks. m 0,5 Zasilanie Liczba faz/częstotl./napięcie Hz / V 1~ / 50 / N~ / 50 / Prąd - 50Hz Maksymalne amperaże bezpiecznika (MFA) A (1) EER/COP według Eurovent 2012, tylko dla użycia poza UE. 33

34 FBQ-C8 / RXS-L Jednostka kanałowa z wentylatorem z napędem inwerterowym FBQ60C8 RXS-L BRC1E52A/B (opcja) BRC7F530W (opcja) Urządzenie dyskretnie komponuje się z każdym wystrojem wnętrza - widoczne są jedynie kratki wlotu i wylotu powietrza Łatwy montaż dzięki automatycznej regulacji przepływu powietrza względem nominalnego przepływu powietrza Mniejsze zużycie energii dzięki wentylatorom sterowanym inwerterem prądu stałego Możliwość zmiany ESP za pomocą zdalnego sterownika przewodowego pozwala na optymalizację strumienia powietrza nawiewnego Spręż dyspozycyjny do 120 Pa ułatwia wykorzystanie elastycznych przewodów o różnej długości: idealny do sklepów i biur średniej wielkości Praca cicha jak szept - poniżej poziomu ciśnienia akustycznego 29 db(a) Do połączenia sieci DIII nie jest wymagany żaden opcjonalny adapter - łącze jednostki z większym systemem zarządzania budynkiem. Możliwość zasysania powietrza od tyłu lub od dołu urządzenia Wbudowana pompka skroplin w standardzie zwiększa niezawodność systemu skroplinowego Ogrzewanie i chłodzenie Jednostka wewnętrzna FBQ35C8 FBQ50C8 FBQ60C8 Wydajność chłodnicza Min./Nom./Maks. kw 1,4 / 3,40 / 3,9 1,7 / 5,0 / 5,3 1,7 / 5,7 / 6,5 Wydajność grzewcza Min./Nom./Maks. kw 1,3 / 4,00 / 5,0 1,7 / 5,5 / 6,0 1,7 / 7,0 / 8,0 Pobór mocy Chłodzenie Min./Nom./Maks. kw 0,490 / 1,060 / 1,490 - / 1,650 / - - / 1,750 / - Ogrzewanie Min./Nom./Maks. kw 0,270 / 1,110 / 1,760 - / 1,610 / - - / 2,050 / - Sprawność sezonowa (według EN14825) Sprawność nominalna (chłodzenie przy temp. 35 /27 i obciążeniu nom., ogrzewanie przy temp. 7 /20 i obciążeniu nom.) Chłodzenie Klasa energetyczna A+ Pdesign kw 3,50 4,90 5,70 SEER 5,97 5,85 5,72 Roczne zużycie energii kwh Ogrzewanie (przeciętne warunki klimatyczne) Klasa energetyczna A+ A Pdesign kw 2,90 4,35 4,60 SCOP 3,93 3,85 3,80 Roczne zużycie energii kwh EER 3,21 3,03 3,26 COP 3,60 3,42 3,41 Roczne zużycie energii kwh Klasa energetyczna Chłodzenie/ogrzewanie A/A B/B A/B Obudowa Kolor Nie malowana (galwanizowana) Wymiary Jednostka Wys. x Szer. x Głęb. mm 300 x 700 x x x 700 Wymagana przestrzeń międzystropowa > mm 350 Ciężar Jednostka kg Panel dekoracyjny Model BYBS45DJW1 BYBS71DJW1 Kolor Biały (10Y9/0.5) Wymiary Wys. x Szer. x Głęb. mm 55 x 800 x x x 500 Ciężar kg 3 4,5 Wentylator - Chłodzenie Wysoki/Niski m³/min 16 / / 15 przepływ powietrza Ogrzewanie Wysoki/Niski m³/min 16 / / 15 Wentylator - spręż dyspozycyjny Wys./Nom. Pa 100 / 30 Poziom mocy akustycznej Chłodzenie dba Poziom ciśnienia Chłodzenie Wysoki/Niski dba 37 / 29 akustycznego Ogrzewanie Wysoki/Niski dba 37 / 29 Połączenia Ciecz Śr. zewn. mm 6,35 instalacji rurowej Gaz Śr. zewn. mm 9,5 12,7 Zasilanie Liczba faz/częstotl./napięcie Hz / V 1~ / 50 / 60 / / 220 Jednostka zewnętrzna RXS35L RXS50L RXS60L Wymiary Jednostka Wys. x Szer. x Głęb. mm 550 x 765 x x 825 x 300 Ciężar Jednostka kg Wentylator - Chłodzenie Wysoki/Bardzo niski m³/min 36,0 / 30,1 50,9 / 48,9 50,2 / 45,0 przepływ powietrza Ogrzewanie Wysoki/Bardzo niski m³/min 28,3 / 25,6 45,0 / 43,1 46,3 / 46 Poziom mocy Chłodzenie dba akustycznej Ogrzewanie dba Poziom ciśnienia Chłodzenie Wysoki/Niski/Ciche działanie dba 48 / - / / 44 / - 49 / 46 / - akustycznego Ogrzewanie Wysoki/Niski/Ciche działanie dba 48 / - / / 45 / - 49 / 46 / - Zakres pracy Chłodzenie Temp. otoczenia Min.~Maks. CDB -10~46 Ogrzewanie Temp. otoczenia Min.~Maks. CWB -15~18 Czynnik chłodniczy Typ/GWP R-410A/1.975 Połączenia instalacji rurowej Długość instalacji rurowej JZ-JW Maks. m Różnica poziomów JW- JZ Maks. m 15 20,0 Zasilanie Liczba faz/częstotl./napięcie Hz / V 1~ / 50 / ~ / 50 / Prąd - 50Hz Maksymalne amperaże bezpiecznika (MFA) A - (1) EER/COP według Eurovent 2012, tylko dla użycia poza UE. 34

35 FDBQ-B Mała jednostka kanałowa FDBQ25B BRC1E52A/B (opcja) Przeznaczona do zastosowania w pokojach hotelowych Urządzenie dyskretnie komponuje się z każdym wystrojem wnętrza - widoczne są jedynie kratki wlotu i wylotu powietrza Kompaktowe wymiary (wysokość 230 mm i głębokość 652 mm) pozwalają na instalację w przestrzeni międzystropowej Praca cicha jak szept - poniżej poziomu ciśnienia akustycznego 28dB (A) Możliwość zasysania powietrza od tyłu lub od dołu urządzenia Dla ułatwienia montażu taca skroplin może znajdować się z lewej lub prawej strony Ogrzewanie i chłodzenie Jednostka wewnętrzna FDBQ25B Wydajność chłodnicza Nom. kw - Pobór mocy Chłodzenie Nom. kw - Ogrzewanie Nom. kw - Wymiary Jednostka Wys. x Szer. x Głęb. mm 230 x 652 x 502 Ciężar Jednostka kg 17,0 Wentylator - Chłodzenie Wysoki/Niski m³/min 6,50 / 5,20 przepływ powietrza Ogrzewanie Wysoki/Niski m³/min 6,95 / 5,20 Poziom mocy Chłodzenie dba 55 akustycznej Ogrzewanie dba 55 Poziom ciśnienia Chłodzenie Wysoki/Niski dba 35,0 / 28,0 akustycznego Ogrzewanie Wysoki/Niski dba 35,0 / 29,0 Połączenia Ciecz Śr. zewn. mm 6,35 instalacji rurowej Gaz Śr. zewn. mm 9,52 Skropliny 27,2 Zasilanie Liczba faz/częstotl./napięcie Hz / V 1 / 50 / 230 Jednostka zewnętrzna Wymiary Jednostka Wys. x Szer. x Głęb. mm Ciężar Jednostka kg Wentylator - Chłodzenie Wysoki/Nom./Niski m³/min przepływ powietrza Ogrzewanie Wysoki/Niski m³/min Poziom mocy Chłodzenie dba akustycznej Ogrzewanie dba Poziom ciśnienia Chłodzenie Nom. dba akustycznego Ogrzewanie Nom. dba Zakres pracy Chłodzenie Temp. otoczenia Min.~Maks. CDB Ogrzewanie Temp. otoczenia Min.~Maks. CWB Czynnik chłodniczy Typ/GWP Połączenia instalacji rurowej Długość instalacji rurowej JZ-JW Maks. m Różnica JW- JZ Maks. m poziomów JW-JW Maks. m Zasilanie Liczba faz/częstotl./napięcie Hz / V Prąd - 50Hz Maksymalne amperaże bezpiecznika (MFA) A Dostępny tylko w układzie Multi 35

36 FDQ-C / RZQG-L8/7V1/L(8)Y1, RZQSG-L(3/8)V1/L(8)Y1 Jednostka kanałowa FDQ125C RZQG125L8V1/Y1 BRC1E52A/B (opcja) Urządzenie dyskretnie komponuje się z każdym wystrojem wnętrza - widoczne są jedynie kratki wlotu i wylotu powietrza Łatwy montaż dzięki automatycznej regulacji przepływu powietrza względem nominalnego przepływu powietrza Mniejsze zużycie energii dzięki wentylatorom sterowanym inwerterem prądu stałego Większy komfort dzięki 3-stopniowemu sterowaniu przepływem powietrza Spręż dyspozycyjny do 200 Pa pozwala na stosowanie rozległych układów kanałów i elastyczność zastosowań, co sprawia, że nadają się idealnie do stosowania w dużych przestrzeniach. Wymagany jest mniejszy zakres obliczeń instalacji kanałowej - co więcej, przepływ powietrza można regulować podczas instalacji za pomocą zdalnego sterownika przewodowego (opcja) zamiast regulacji poprzez kanał. Do połączenia sieci DIII nie jest wymagany żaden opcjonalny adapter - łącze jednostki z większym systemem zarządzania budynkiem. Możliwość zasysania powietrza od tyłu lub od dołu urządzenia Pompka skroplin o wysokości podnoszenia 625 mm Ogrzewanie i chłodzenie Jednostka wewnętrzna FDQ125C FDQ125C FDQ125C FDQ125C Wydajność chłodnicza Min./Nom./Maks. kw - / 12,0 / - Wydajność grzewcza Min./Nom./Maks. kw - / 13,5 / - Pobór mocy Chłodzenie Nom. kw 3,20 3,74 Ogrzewanie Nom. kw 3,53 3,85 Sprawność sezonowa (według EN14825) Sprawność nominalna (chłodzenie przy temp. 35 /27 i obciążeniu nom., ogrzewanie przy temp. 7 /20 i obciążeniu nom.) Chłodzenie Klasa energetyczna A+ A Pdesign kw 12,00 SEER 5,81 5,20 Roczne zużycie energii kwh Ogrzewanie (przeciętne warunki klimatyczne) Klasa energetyczna A+ A Pdesign kw 12,71 7,60 SCOP 4,21 3,90 Roczne zużycie energii kwh EER 3,75 3,21 COP 3,83 3,51 Roczne zużycie energii kwh Klasa energetyczna Chłodzenie/ogrzewanie A/A A/B Obudowa Kolor Nie malowana (galwanizowana) Wymiary Jednostka Wys. x Szer. x Głęb. mm 300 x x 700 Wymagana przestrzeń międzystropowa > mm 350 Ciężar Jednostka kg 45 Panel dekoracyjny Model BYBS125DJW1 Kolor Biały (10Y9/0.5) Wymiary Wys. x Szer. x Głęb. mm 55 x x 500 Ciężar kg 6,5 Wentylator - Chłodzenie Wysoki/Niski m³/min 39 / 28 przepływ powietrza Ogrzewanie Wysoki/Niski m³/min 39 / 28 Wentylator - spręż dyspozycyjny Wys./Nom. Pa 200 / 50 Poziom mocy akustycznej Chłodzenie dba 66 Poziom ciśnienia Chłodzenie Wysoki/Niski dba 40 / 33 akustycznego Ogrzewanie Wysoki/Niski dba 40 / 33 Połączenia Ciecz Śr. zewn. mm 9,52 instalacji rurowej Gaz Śr. zewn. mm 15,9 Zasilanie Liczba faz/częstotl./napięcie Hz / V 1~ / 50 / 60 / / 220 Jednostka zewnętrzna RZQG125L8V1 RZQG125L8Y1 RZQSG125L8V1 RZQSG125L8Y1 Wymiary Jednostka Wys. x Szer. x Głęb. mm x 940 x x 940 x 320 Ciężar Jednostka kg Wentylator - Chłodzenie Nom. m³/min przepływ powietrza Ogrzewanie Nom. m³/min Poziom mocy akustycznej Chłodzenie dba Poziom ciśnienia Chłodzenie Nom./Ciche działanie dba 51 / - 54 / / - akustycznego Ogrzewanie Nom. dba Tryb cichej pracy nocnej Poziom 1 dba Zakres pracy Chłodzenie Temp. otoczenia Min.~Maks. CDB -15~50-15~46 Ogrzewanie Temp. otoczenia Min.~Maks. CWB -20~15,5-15~15,5 Czynnik chłodniczy Typ/GWP R-410A/1.975 Połączenia instalacji rurowej Długość instalacji rurowej Różnica poziomów JZ-JW Maks. m System Równoważna m JW- JZ Maks. m 30,0 JW-JW Maks. m 0,5 Zasilanie Liczba faz/częstotl./napięcie Hz / V 1~ / 50 / N~ / 50 / ~ / 50 / N~ / 50 / Prąd - 50Hz Maksymalne amperaże bezpiecznika (MFA) A (1) EER/COP według Eurovent 2012, tylko dla użycia poza UE

37 FDQ-B / RZQ-C Duża jednostka kanałowa FDQ-B RZQ-C BRC1E52A/B (opcja) Urządzenie dyskretnie komponuje się z każdym wystrojem wnętrza - widoczne są jedynie kratki wlotu i wylotu powietrza Spręż dyspozycyjny do 250 Pa pozwala na stosowanie rozległych układów kanałów i elastyczność zastosowań, co sprawia, że nadają się idealnie do stosowania w dużych przestrzeniach. Do 26,4 kw w trybie grzania Ogrzewanie i chłodzenie Jednostka wewnętrzna FDQ200B FDQ250B Wydajność chłodnicza Min./Nom./Maks. kw - / 20,0 / - - / 24,1 / - Wydajność grzewcza Min./Nom./Maks. kw - / 23,0 / - - / 26,4 / - Pobór mocy Chłodzenie Nom. kw 6,23 8,58 Ogrzewanie Nom. kw 6,74 8,22 Sprawność nominalna (chłodzenie przy temp. 35 /27 i obciążeniu nom., ogrzewanie przy temp. 7 /20 i obciążeniu nom.) EER 3,21 2,81 COP 3,41 3,21 Roczne zużycie energii kwh Klasa energetyczna Chłodzenie/ogrzewanie - / - Obudowa Kolor Niepowlekana Wymiary Jednostka Wys. x Szer. x Głęb. mm 450 x x 900 Wymagana przestrzeń międzystropowa > mm 450 Ciężar Jednostka kg 89,0 94,0 Wentylator - Chłodzenie Nom. m³/min 69,0 89,0 przepływ powietrza Ogrzewanie Nom. m³/min 69,0 89,0 Wentylator - spręż dyspozycyjny Wysoki/Nom./Niski Pa 250 / 250 / 250 Poziom mocy akustycznej Chłodzenie dba Poziom ciśnienia Chłodzenie Wysoki dba 45,0 47,0 akustycznego Ogrzewanie Niski dba 45,0 47,0 Połączenia Ciecz Śr. zewn. mm 9,52 12,7 instalacji rurowej Gaz Śr. zewn. mm 22,2 Zasilanie Liczba faz/częstotl./napięcie Hz / V 1 / 50 / 230 Jednostka zewnętrzna RZQ200C RZQ250C Wymiary Jednostka Wys. x Szer. x Głęb. mm x 930 x 765 Ciężar Jednostka kg Wentylator - Chłodzenie Nom. m³/min 171 przepływ powietrza Ogrzewanie Nom. m³/min 171 Wentylator - spręż dyspozycyjny Maks. Pa 78 Poziom mocy akustycznej Chłodzenie dba 78 Ogrzewanie dba 78 Poziom ciśnienia akustycznego Nom. dba 57 Zakres pracy Chłodzenie Temp. otoczenia Min.~Maks. CDB -5,0~46,0 Ogrzewanie Temp. otoczenia Min.~Maks. CWB -15,0~15,0 Czynnik chłodniczy Typ/GWP R-410A/1.975 Połączenia instalacji rurowej Długość instalacji rurowej JZ-JW Maks. m 100 Różnica poziomów JW- JZ Maks. m - Zasilanie Liczba faz/częstotl./napięcie Hz / V 3N~ / 50 / Prąd - 50Hz Maksymalne amperaże bezpiecznika (MFA) A 20 (1) EER/COP według Eurovent 2012, tylko dla użycia poza UE 37

38 ABQ-C / AZQS-BV1/BY1 Jednostka kanałowa, Siesta ABQ71C AZQS71BV1 ARCW8 (standard) Idealne rozwiązanie do sklepów, gdzie wymagana jest maksymalna przestrzeń na podłodze do ustawienia mebli, dekoracji i osprzętu Urządzenie dyskretnie komponuje się z każdym wystrojem wnętrza - widoczne są jedynie kratki wlotu i wylotu powietrza Filtr powietrza usuwa unoszące się w powietrzu cząsteczki kurzu, zapewniając stały nawiew czystego powietrza Łatwa instalacja i konserwacja Podwójne zabezpieczenie system skroplinowego: pierwotna i wtórna taca skroplin Ogrzewanie i chłodzenie Jednostka wewnętrzna ABQ71C ABQ100C ABQ125C ABQ140C ABQ125C ABQ100C ABQ140C Wydajność chłodnicza Min./Nom./Maks. kw 6,8 9,5 12,1 13,0 9,5 12,1 13,0 Wydajność grzewcza Min./Nom./Maks. kw 7,5 10,8 13,5 15,5 10,8 13,5 15,5 Pobór mocy Chłodzenie Nom. kw * Ogrzewanie Nom. kw * Sprawność sezonowa (według EN14825) Chłodzenie Klasa energetyczna B - B - Pdesign kw 6,8 9,5 12,1 13,0 9,5 12,1 13,0 SEER 4,65-4,65 - Roczne zużycie energii kwh Ogrzewanie Klasa energetyczna A - A - (przeciętne Pdesign kw 7,5 10,8 13,5 15,5 10,8 13,5 15,5 warunki SCOP 3,80-3,80 - klimatyczne) Roczne zużycie energii kwh 2,082 2,498-3,500 - Sprawność nominalna (chłodzenie EER * przy temp. 35 /27 i obciążeniu COP * nom., ogrzewanie przy temp. Roczne zużycie energii kwh * 7 /20 i obciążeniu nom.) Klasa energetyczna Chłodzenie/ogrzewanie * Wymiary Jednostka Wys. x Szer. x Głęb. mm 285 x x 600 * 378 x x x x x x 541 * 378 x x 541 Ciężar Jednostka kg 35 * 50,0 56,0 50,0 * 56,0 Wentylator - Chłodzenie Wysoki/Nom./Niski m³/min * - / - / - * - / - / - przepływ powietrza Ogrzewanie Wysoki/Nom./Niski m³/min * - / - / - * - / - / - Wentylator - spręż dyspozycyjny Bardzo wysoki /wysoki/nom./niski Pa * Poziom mocy Chłodzenie dba * akustycznej Ogrzewanie dba * Poziom ciśnienia Chłodzenie Bardzo wysoki /wysoki/nom./niski dba * akustycznego Ogrzewanie Wysoki/Nom./Niski dba * Połączenia Ciecz Śr. zewn. mm 9,52 instalacji rurowej Gaz Śr. zewn. mm 15,88 Zasilanie Liczba faz/częstotl./napięcie Hz / V 1~ / 50 / Jednostka zewnętrzna AZQS71BV1 AZQS100BV1 AZQS125BV1 AZQS140BV1 AZQS100BY1 AZQS125BY1 AZQS140BY1 Wymiary Jednostka Wys. x Szer. x Głęb. mm 770 x 900 x x 940 x x 940 x x 940 x x 940 x 320 Ciężar Jednostka kg Wentylator - Chłodzenie Nom. m³/min 52, przepływ powietrza Ogrzewanie Nom. m³/min 48, Poziom mocy akustycznej Chłodzenie dba Poziom ciśnienia Chłodzenie Nom./Ciche działanie dba 48 / / - 54 / - 53 / - 54 / - 53 / - akustycznego Ogrzewanie Nom. dba Tryb cichej pracy nocnej Poziom 1 dba - 49 Zakres pracy Chłodzenie Temp. otoczenia Min.~Maks. CDB -5~46 Ogrzewanie Temp. otoczenia Min.~Maks. CWB -15~15,5 Czynnik chłodniczy Typ/GWP R-410A/1.975 Połączenia instalacji rurowej Długość instalacji rurowej Różnica poziomów JZ-JW Maks. m System Równoważna m JW- JZ Maks. m 15,0 30,0 JW-JW Maks. m - 0,5 Zasilanie Liczba faz/częstotl./napięcie Hz / V 1~ / 50 / N~ / 50 / Prąd - 50Hz Maksymalne amperaże bezpiecznika (MFA) A 20 - (1) EER/COP według Eurovent 2012, tylko dla użycia poza UE. *Uwaga: szare rubryki zawierają dane wstępne 38

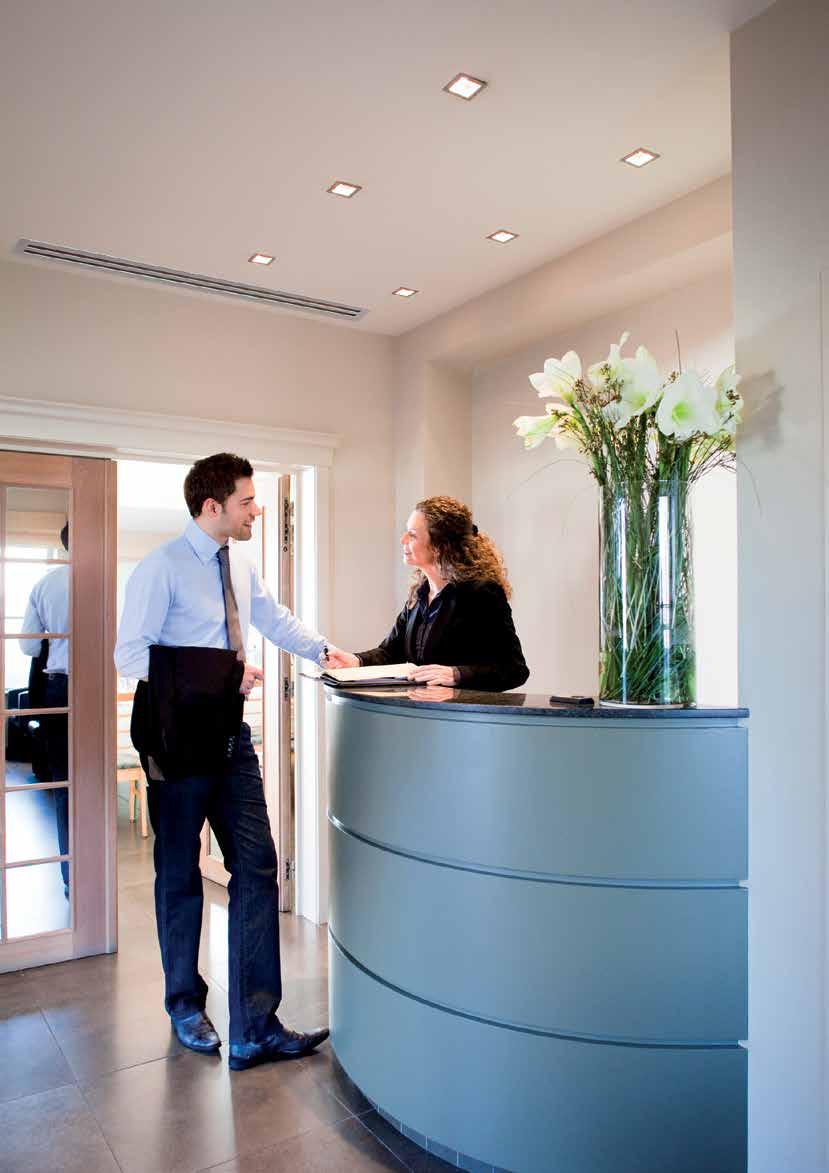

39 foto 39

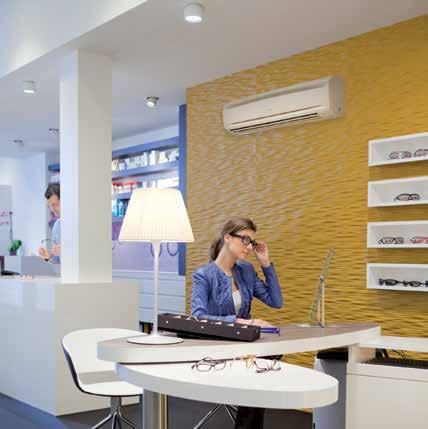

40 FAQ-C / RZQG-L8V1/L8Y1 Jednostka naścienna FAQ100C RZQG100L8V1/Y1 BRC1E52A/B BRC7EB518 (opcja) (opcja) Idealne rozwiązanie dla sklepów, restauracji lub biur z niskimi przestrzeniami podsufitowymi lub bez podwieszanych sufitów Możliwość montażu zarówno w nowych, jak i istniejących budynkach Płaski, atrakcyjny panel przedni idealnie komponuje się z wystrojem wnętrza i jest łatwy w czyszczeniu Na zdalnym sterowniku można zaprogramować 5 różnych kątów nawiewu powietrza Czynności konserwacyjne można przeprowadzić od przodu urządzenia Do połączenia sieci DIII nie jest wymagany żaden opcjonalny adapter - łącze jednostki z większym systemem zarządzania budynkiem. Ogrzewanie i chłodzenie Jednostka wewnętrzna FAQ71C FAQ100C FAQ71C FAQ100C Wydajność chłodnicza Min./Nom./Maks. kw - / 6,8 / - - / 9,5 / - - / 6,8 / - - / 9,5 / - Wydajność grzewcza Min./Nom./Maks. kw - / 7,5 / - - / 10,8 / - - / 7,5 / - - / 10,8 / - Pobór mocy Chłodzenie Nom. kw 2,00 2,63 2,00 2,63 Ogrzewanie Nom. kw 2,03 3,00 2,03 3,00 Sprawność sezonowa (według EN14825) Chłodzenie Klasa energetyczna A++ Pdesign kw 6,80 9,50 6,80 9,50 SEER 6,51 6,11 6,51 6,11 Roczne zużycie energii kwh Ogrzewanie (przeciętne warunki klimatyczne) Klasa energetyczna A+ Pdesign kw 6,33 10,20 6,33 10,20 SCOP 4,02 4,01 4,02 4,01 Roczne zużycie energii kwh Sprawność nominalna (chłodzenie EER 3,40 3,62 3,40 3,62 przy temp. 35 /27 i obciążeniu COP 3,70 3,61 3,70 3,61 nom., ogrzewanie przy temp. Roczne zużycie energii kwh /20 i obciążeniu nom.) Klasa energetyczna Chłodzenie/ogrzewanie A/A Obudowa Kolor Świeża biel Wymiary Jednostka Wys. x Szer. x Głęb. mm 290 x x x x x x x x 240 Ciężar Jednostka kg Wentylator - Chłodzenie Wysoki/Nom./Niski m³/min 18 / 16 / / 23 / / 16 / / 23 / 19 przepływ powietrza Ogrzewanie Wysoki/Nom./Niski m³/min 18 / 16 / / 23 / / 16 / / 23 / 19 Poziom mocy Chłodzenie dba akustycznej Ogrzewanie dba Poziom ciśnienia Chłodzenie Wysoki/Nom./Niski dba 45 / 42 / / 45 / / 42 / / 45 / 41 akustycznego Ogrzewanie Wysoki/Nom./Niski dba 45 / 42 / / 45 / / 42 / / 45 / 41 Połączenia Ciecz Śr. zewn. mm 9,52 instalacji rurowej Gaz Śr. zewn. mm 15,9 Zasilanie Liczba faz/częstotl./napięcie Hz / V 1~ / 50 / 60 / / 220 Jednostka zewnętrzna RZQG71L8V1 RZQG100L8V1 RZQG71L8Y1 RZQG100L8Y1 Wymiary Jednostka Wys. x Szer. x Głęb. mm 990 x 940 x x 940 x x 940 x x 940 x 320 Ciężar Jednostka kg Wentylator - Chłodzenie Nom. m³/min przepływ powietrza Ogrzewanie Nom. m³/min Poziom mocy akustycznej Chłodzenie dba Poziom ciśnienia Chłodzenie Nom. dba akustycznego Ogrzewanie Nom. dba Tryb cichej pracy nocnej Poziom 1 dba Zakres pracy Chłodzenie Temp. otoczenia Min.~Maks. CDB -15~50 Ogrzewanie Temp. otoczenia Min.~Maks. CWB -20~15,5 Czynnik chłodniczy Typ/GWP R-410A/1.975 Połączenia instalacji rurowej Długość instalacji rurowej Różnica poziomów JZ-JW Maks. m System Równoważna m JW- JZ Maks. m 30,0 JW-JW Maks. m 0,5 Zasilanie Liczba faz/częstotl./napięcie Hz / V 1~ / 50 / N~ / 50 / Prąd - 50Hz Maksymalne amperaże bezpiecznika (MFA) A (1) EER/COP według Eurovent 2012, tylko dla użycia poza UE. 40

41 FAQ-C / RZQSG-L(3/8)V1/L8Y1 Ogrzewanie i chłodzenie Jednostka wewnętrzna FAQ71C FAQ100C FAQ100C Wydajność chłodnicza Min./Nom./Maks. kw - / 6,8 / - - / 9,5 / - Wydajność grzewcza Min./Nom./Maks. kw - / 7,5 / - - / 10,8 / - Pobór mocy Chłodzenie Nom. kw 2,12 3,16 Ogrzewanie Nom. kw 2,08 3,17 Sprawność sezonowa (według EN14825) Sprawność nominalna (chłodzenie przy temp. 35 /27 i obciążeniu nom., ogrzewanie przy temp. 7 /20 i obciążeniu nom.) Chłodzenie Klasa energetyczna A+ Pdesign kw 6,80 9,50 SEER 6,05 5,61 Roczne zużycie energii kwh Ogrzewanie (przeciętne warunki klimatyczne) Klasa energetyczna A A+ Pdesign kw 6,00 6,81 SCOP 3,90 4,01 Roczne zużycie energii kwh EER 3,21 3,01 COP 3,61 3,41 Roczne zużycie energii kwh Klasa energetyczna Chłodzenie/ogrzewanie A/A B/B Obudowa Kolor Świeża biel Wymiary Jednostka Wys. x Szer. x Głęb. mm 290 x x x x 240 Ciężar Jednostka kg Wentylator - Chłodzenie Wysoki/Nom./Niski m³/min 18 / 16 / / 23 / 19 przepływ powietrza Ogrzewanie Wysoki/Nom./Niski m³/min 18 / 16 / / 23 / 19 Poziom mocy Chłodzenie dba akustycznej Ogrzewanie dba Poziom ciśnienia Chłodzenie Wysoki/Nom./Niski dba 45 / 42 / / 45 / 41 akustycznego Ogrzewanie Wysoki/Nom./Niski dba 45 / 42 / / 45 / 41 Połączenia Ciecz Śr. zewn. mm 9,52 instalacji rurowej Gaz Śr. zewn. mm 15,9 Zasilanie Liczba faz/częstotl./napięcie Hz / V 1~ / 50 / 60 / / 220 Jednostka zewnętrzna RZQSG71L3V1 RZQSG100L8V1 RZQSG100L8Y1 Wymiary Jednostka Wys. x Szer. x Głęb. mm 770 x 900 x x 940 x 320 Ciężar Jednostka kg Wentylator - Chłodzenie Nom. m³/min przepływ powietrza Ogrzewanie Nom. m³/min Poziom mocy akustycznej Chłodzenie dba Poziom ciśnienia Chłodzenie Nom./Ciche działanie dba 49 / / / - akustycznego Ogrzewanie Nom. dba Tryb cichej pracy nocnej Poziom 1 dba - 49 Zakres pracy Chłodzenie Temp. otoczenia Min.~Maks. CDB -15~46 Ogrzewanie Temp. otoczenia Min.~Maks. CWB -15~15,5 Czynnik chłodniczy Typ/GWP R-410A/1.975 Połączenia instalacji rurowej Długość instalacji rurowej Różnica poziomów JZ-JW Maks. m 50 System Równoważna m JW- JZ Maks. m 30 JW-JW Maks. m 0,5 Zasilanie Liczba faz/częstotl./napięcie Hz / V 1~ / 50 / N~ / 50 / Prąd - 50Hz Maksymalne amperaże bezpiecznika (MFA) A (1) EER/COP według Eurovent 2012, tylko dla użycia poza UE. 41

42 FHQ-C / RZQG-L8/7V1/L(8)Y1 Jednostka podstropowa FHQ C RZQG L8/7V1/L(8)Y1 BRC1E52A/B BRC7GA53 (opcja) (opcja) Idealne rozwiązanie dla pomieszczeń komercyjnych z wąskimi przestrzeniami podsufitowymi lub bez sufitów podwieszanych Jednostkę można łatwo zamontować w narożnikach i wąskich przestrzeniach, ponieważ potrzebuje ona tylko 30 mm wolnej bocznej przestrzeni serwisowej Niskie zużycie energii dzięki zastosowaniu silników wentylatorów i pompek skroplin zasilanych prądem stałym Stylowe jednostki łatwo harmonizują z każdym wystrojem wnętrza, jako że klapy zamykają się całkowicie, gdy jednostka nie pracuje Możliwość montażu zarówno w nowych, jak i istniejących budynkach Szerszy wylot powietrza dzięki wykorzystaniu efektu Coandy: do 100 Przepływ powietrza w pomieszczeniach o wysokości sufitu do 3,8 m bez spadku wydajności Do połączenia sieci DIII nie jest wymagany żaden opcjonalny adapter - łącze jednostki z większym systemem zarządzania budynkiem. Ogrzewanie i chłodzenie Jednostka wewnętrzna FHQ71C FHQ100C FHQ125C FHQ140C FHQ71C FHQ100C FHQ125C FHQ140C Wydajność chłodnicza Min./Nom./Maks. kw - / 6,8 / - - / 9,5 / - - / 12,0 / - - / 13,4 / - - / 6,8 / - - / 9,5 / - - / 12,0 / - - / 13,4 / - Wydajność grzewcza Min./Nom./Maks. kw - / 7,5 / - - / 10,8 / - - / 13,5 / - - / 15,5 / - - / 7,5 / - - / 10,8 / - - / 13,5 / - - / 15,5 / - Pobór mocy Chłodzenie Nom. kw 1,78 2,49 3,58 4,05 1,78 2,49 3,58 4,05 Ogrzewanie Nom. kw 1,82 2,60 3,48 4,27 1,82 2,60 3,48 4,27 Sprawność sezonowa (według EN14825) Sprawność nominalna (chłodzenie przy temp. 35 /27 i obciążeniu nom., ogrzewanie przy temp. 7 /20 i obciążeniu nom.) Chłodzenie Klasa energetyczna A++ A+ - A++ A+ - Pdesign kw 6,80 9,50 12,00-6,80 9,50 12,00 - SEER 6,95 6,11 6,01-6,95 6,11 6,01 - Roczne zużycie energii kwh Ogrzewanie (przeciętne warunki klimatyczne) Klasa energetyczna A+ A++ A+ - A+ A++ A+ - Pdesign kw 7,60 11,30 14,13-7,60 11,30 14,13 - SCOP 4,32 4,61 4,23-4,32 4,61 4,23 - Roczne zużycie energii kwh EER 3,82 3,81 3,35 3,31 3,82 3,81 3,35 3,31 COP 4,13 4,15 3,89 3,63 4,13 4,15 3,89 3,63 Roczne zużycie energii kwh Klasa energetyczna Chłodzenie/ogrzewanie A/A - A/A - Obudowa Kolor Świeża biel Wymiary Jednostka Wys. x Szer. x Głęb. mm 235 x x x x x x x x 690 Ciężar Jednostka kg Wentylator - Chłodzenie Wysoki/Nom./Niski m³/min 20,5 / 17 / / 24 / / 27 / / 29 / 24 20,5 / 17 / / 24 / / 27 / / 29 / 24 przepływ powietrza Ogrzewanie Wysoki/Nom./Niski m³/min 20,5 / 17 / / 24 / / 27 / / 29 / 24 20,5 / 17 / / 24 / / 27 / / 29 / 24 Poziom mocy Chłodzenie dba akustycznej Ogrzewanie dba Poziom ciśnienia Chłodzenie Wysoki/Nom./Niski dba 38 / 36 / / 38 / / 41 / / 42 / / 36 / / 38 / / 41 / / 42 / 38 akustycznego Ogrzewanie Wysoki/Nom./Niski dba 38 / 36 / / 38 / / 41 / / 42 / / 36 / / 38 / / 41 / / 42 / 38 Połączenia Ciecz Śr. zewn. mm 9,52 instalacji rurowej Gaz Śr. zewn. mm 15,9 Zasilanie Liczba faz/częstotl./napięcie Hz / V 1~ / 50 / 60 / / 220 Jednostka zewnętrzna RZQG71L8V1 RZQG100L8V1 RZQG125L8V1 RZQG140L7V1 RZQG71L8Y1 RZQG100L8Y1 RZQG125L8Y1 RZQG140LY1 Wymiary Jednostka Wys. x Szer. x Głęb. mm 990 x 940 x x 940 x x 940 x x 940 x 320 Ciężar Jednostka kg Wentylator - Chłodzenie Nom. m³/min przepływ powietrza Ogrzewanie Nom. m³/min Poziom mocy akustycznej Chłodzenie dba Poziom ciśnienia Chłodzenie Nom. dba akustycznego Ogrzewanie Nom. dba Tryb cichej pracy nocnej Poziom 1 dba Zakres pracy Chłodzenie Temp. otoczenia Min.~Maks. CDB -15~50 Ogrzewanie Temp. otoczenia Min.~Maks. CWB -20~15,5 Czynnik chłodniczy Typ/GWP R-410A/1.975 Połączenia instalacji rurowej Długość instalacji rurowej Różnica poziomów JZ-JW Maks. m System Równoważna m JW- JZ Maks. m 30,0 JW-JW Maks. m 0,5 Zasilanie Liczba faz/częstotl./napięcie Hz / V 1~ / 50 / N~ / 50 / Prąd - 50Hz Maksymalne amperaże bezpiecznika (MFA) A (1) EER/COP według Eurovent 2012, tylko dla użycia poza UE. 42

43 FHQ-C / RZQSG-L(3/8)V1/L(8)Y1 Ogrzewanie i chłodzenie Jednostka wewnętrzna FHQ71C FHQ100C FHQ125C FHQ140C FHQ100C FHQ125C FHQ140C Wydajność chłodnicza Min./Nom./Maks. kw - / 6,8 / - - / 9,5 / - - / 12,0 / - - / 13,4 / - - / 9,5 / - - / 12,0 / - - / 13,4 / - Wydajność grzewcza Min./Nom./Maks. kw - / 7,5 / - - / 10,8 / - - / 13,5 / - - / 15,5 / - - / 10,8 / - - / 13,5 / - - / 15,5 / - Pobór mocy Chłodzenie Nom. kw 1,97 2,96 4,15 4,45 2,96 4,15 4,45 Ogrzewanie Nom. kw 1,88 2,99 3,73 4,54 2,99 3,73 4,54 Sprawność sezonowa (według EN14825) Sprawność nominalna (chłodzenie przy temp. 35 /27 i obciążeniu nom., ogrzewanie przy temp. 7 /20 i obciążeniu nom.) Chłodzenie Klasa energetyczna A+ - A+ - Pdesign kw 6,80 9,50 12,00-9,50 12,00 - SEER 5,61-5,61 - Roczne zużycie energii kwh Ogrzewanie (przeciętne warunki klimatyczne) Klasa energetyczna A A+ A A+ Pdesign kw 7,60-7,60 - SCOP 3,90 3,91 4,01-3,91 4,01 - Roczne zużycie energii kwh EER 3,46 3,21 2,89 3,01 3,21 2,89 3,01 COP 4,00 3,61 3,62 3,41 3,61 3,62 3,41 Roczne zużycie energii kwh Klasa energetyczna Chłodzenie/ogrzewanie A/A C/A - A/A C/A - Obudowa Kolor Świeża biel Wymiary Jednostka Wys. x Szer. x Głęb. mm 235 x x x x 690 Ciężar Jednostka kg Wentylator - Chłodzenie Wysoki/Nom./Niski m³/min 20,5 / 17 / / 24 / / 27 / / 29 / / 24 / / 27 / / 29 / 24 przepływ powietrza Ogrzewanie Wysoki/Nom./Niski m³/min 20,5 / 17 / / 24 / / 27 / / 29 / / 24 / / 27 / / 29 / 24 Poziom mocy Chłodzenie dba akustycznej Ogrzewanie dba Poziom ciśnienia Chłodzenie Wysoki/Nom./Niski dba 38 / 36 / / 38 / / 41 / / 42 / / 38 / / 41 / / 42 / 38 akustycznego Ogrzewanie Wysoki/Nom./Niski dba 38 / 36 / / 38 / / 41 / / 42 / / 38 / / 41 / / 42 / 38 Połączenia Ciecz Śr. zewn. mm 9,52 instalacji rurowej Gaz Śr. zewn. mm 15,9 Zasilanie Liczba faz/częstotl./napięcie Hz / V 1~ / 50 / 60 / / 220 Jednostka zewnętrzna RZQSG71L3V1 RZQSG100L8V1 RZQSG125L8V1 RZQSG140LV1 RZQSG100L8Y1 RZQSG125L8Y1 RZQSG140LY1 Wymiary Jednostka Wys. x Szer. x Głęb. mm 770 x 900 x x 940 x x 940 x x 940 x x 940 x 320 Ciężar Jednostka kg Wentylator - Chłodzenie Nom. m³/min przepływ powietrza Ogrzewanie Nom. m³/min Poziom mocy akustycznej Chłodzenie dba Poziom ciśnienia Chłodzenie Nom./Ciche działanie dba 49 / / / / / - 54 / - 53 / - akustycznego Ogrzewanie Nom. dba Tryb cichej pracy nocnej Poziom 1 dba - 49 Zakres pracy Chłodzenie Temp. otoczenia Min.~Maks. CDB -15~46 Ogrzewanie Temp. otoczenia Min.~Maks. CWB -15~15,5 Czynnik chłodniczy Typ/GWP R-410A/1.975 Połączenia instalacji rurowej Długość instalacji rurowej Różnica poziomów JZ-JW Maks. m 50 System Równoważna m JW- JZ Maks. m 30 JW-JW Maks. m 0,5 Zasilanie Liczba faz/częstotl./napięcie Hz / V 1~ / 50 / N~ / 50 / Prąd - 50Hz Maksymalne amperaże bezpiecznika (MFA) A (1) EER/COP według Eurovent 2012, tylko dla użycia poza UE. 43

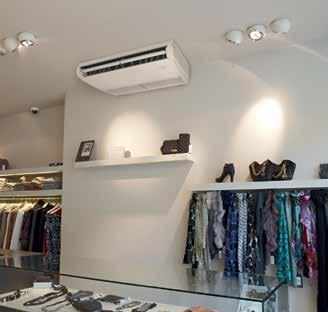

44 FHQ-C / RXS-L Jednostka podstropowa FHQ60C Idealne rozwiązanie dla pomieszczeń komercyjnych z wąskimi przestrzeniami podsufitowymi lub bez sufitów podwieszanych Jednostkę można łatwo zamontować w narożnikach i wąskich przestrzeniach, ponieważ potrzebuje ona tylko 30 mm wolnej bocznej przestrzeni serwisowej Niskie zużycie energii dzięki zastosowaniu silników wentylatorów i pompek skroplin zasilanych prądem stałym Stylowe jednostki łatwo harmonizują z każdym wystrojem wnętrza, jako że klapy zamykają się całkowicie, gdy jednostka nie pracuje Możliwość montażu zarówno w nowych, jak i istniejących budynkach Szerszy wylot powietrza dzięki wykorzystaniu efektu Coandy: do 100 RXS-L BRC1E52A/B (opcja) BRC7F530W (opcja) Przepływ powietrza w pomieszczeniach o wysokości sufitu do 3,8 m bez spadku wydajności Do połączenia sieci DIII nie jest wymagany żaden opcjonalny adapter - łącze jednostki z większym systemem zarządzania budynkiem. Ogrzewanie i chłodzenie Jednostka wewnętrzna FHQ35C FHQ50C FHQ60C Wydajność chłodnicza Min./Nom./Maks. kw 1,4 / 3,40 / 4,0 1,7 / 5,0 / 5,3 1,7 / 5,7 / 5,7 Wydajność grzewcza Min./Nom./Maks. kw 1,3 / 4,00 / 5,1 1,7 / 6,0 / 6,0 1,7 / 7,20 / 7,2 Pobór mocy Chłodzenie Min./Nom./Maks. kw 0,410 / 0,950 / 1,490 - / 1,570 / - - / 1,750 / - Ogrzewanie Min./Nom./Maks. kw 0,270 / 0,980 / 1,980 - / 1,790 / - - / 2,170 / - Sprawność sezonowa (według EN14825) Sprawność nominalna (chłodzenie przy temp. 35 /27 i obciążeniu nom., ogrzewanie przy temp. 7 /20 i obciążeniu nom.) Chłodzenie Klasa energetyczna A++ A+ Pdesign kw 3,40 5,00 5,70 SEER 6,18 5,87 6,02 Roczne zużycie energii kwh Ogrzewanie (przeciętne warunki klimatyczne) Klasa energetyczna A+ A Pdesign kw 3,10 4,35 4,71 SCOP 4,43 3,86 3,87 Roczne zużycie energii kwh EER 3,58 3,18 3,26 COP 4,08 3,35 3,32 Roczne zużycie energii kwh Klasa energetyczna Chłodzenie/ogrzewanie A/A B/C A/C Obudowa Kolor Świeża biel Wymiary Jednostka Wys. x Szer. x Głęb. mm 235 x 960 x x x 690 Ciężar Jednostka kg Wentylator - Chłodzenie Wysoki/Nom./Niski m³/min 14 / 11,5 / / 12 / 10 19,5 / 15 / 11,5 przepływ powietrza Ogrzewanie Wysoki/Nom./Niski m³/min 14 / 11,5 / / 12 / 10 19,5 / 15 / 11,5 Poziom mocy Chłodzenie dba akustycznej Ogrzewanie dba Poziom ciśnienia Chłodzenie Wysoki/Nom./Niski dba 36 / 34 / / 35 / / 35 / 33 akustycznego Ogrzewanie Wysoki/Nom./Niski dba 36 / 34 / / 35 / / 35 / 33 Połączenia Ciecz Śr. zewn. mm 6,35 instalacji rurowej Gaz Śr. zewn. mm 9,5 12,7 Skropliny Śr. zewn. mm VP20 - Zasilanie Liczba faz/częstotl./napięcie Hz / V 1~ / 50 / 60 / / 220 Jednostka zewnętrzna RXS35L RXS50L RXS60L Wymiary Jednostka Wys. x Szer. x Głęb. mm 550 x 765 x x 825 x 300 Ciężar Jednostka kg Wentylator - Chłodzenie Wysoki/Bardzo niski m³/min 36,0 / 30,1 50,9 / 48,9 50,2 / 45,0 przepływ powietrza Ogrzewanie Wysoki/Bardzo niski m³/min 28,3 / 25,6 45,0 / 43,1 46,3 / 46 Poziom mocy Chłodzenie dba akustycznej Ogrzewanie dba Poziom ciśnienia Chłodzenie Wysoki/Niski/Ciche działanie dba 48 / - / / 44 / - 49 / 46 / - akustycznego Ogrzewanie Wysoki/Niski/Ciche działanie dba 48 / - / / 45 / - 49 / 46 / - Zakres pracy Chłodzenie Temp. otoczenia Min.~Maks. CDB -10~46 Ogrzewanie Temp. otoczenia Min.~Maks. CWB -15~18 Czynnik chłodniczy Typ/GWP R-410A/1.975 Połączenia instalacji rurowej Długość instalacji rurowej JZ-JW Maks. m Różnica poziomów JW- JZ Maks. m 15 20,0 Zasilanie Liczba faz/częstotl./napięcie Hz / V 1~ / 50 / ~ / 50 / Prąd - 50Hz Maksymalne amperaże bezpiecznika (MFA) A - (1) EER/COP według Eurovent 2012, tylko dla użycia poza UE. 44

45 AHQ-C / AZQS-BV1/BY1 Jednostka podstropowa, Siesta AHQ125CV1 AZQS140BV1/BY1 ARCWLA Idealne rozwiązanie dla pomieszczeń komercyjnych z niskimi przestrzeniami podsufitowymi lub bez sufitów podwieszanych Możliwość montażu zarówno w nowych, jak i istniejących budynkach Filtr powietrza usuwa unoszące się w powietrzu cząsteczki kurzu, zapewniając stały nawiew czystego powietrza Zmniejszenie wahań temperatury dzięki automatycznemu wybieraniu prędkości wentylatora oraz swobodnego korzystania z 3-stopniowej regulacji prędkości wentylatora. Łatwa instalacja i konserwacja Ogrzewanie i chłodzenie Jednostka wewnętrzna AHQ71C AHQ100C AHQ125C AHQ140C AHQ100C AHQ125C AHQ140C Wydajność chłodnicza Min./Nom./Maks. kw - / 6,8 / - - / 9,5 / - - / 12,1 / - - / 13,0 / - - / 9,5 / - - / 12,1 / - - / 13,0 / - Wydajność grzewcza Min./Nom./Maks. kw - / 7,5 / - - / 10,8 / - - / 13,5 / - - / 15,5 / - - / 10,8 / - - / 13,5 / - - / 15,5 / - Pobór mocy Chłodzenie Nom. kw 2,24 3,62 4,60 4,32 3,62 4,60 4,32 Ogrzewanie Nom. kw 2,46 3,17 3,74 4,55 3,17 3,74 4,55 Sprawność sezonowa (według EN14825) Sprawność nominalna (chłodzenie przy temp. 35 /27 i obciążeniu nom., ogrzewanie przy temp. 7 /20 i obciążeniu nom.) Chłodzenie Klasa energetyczna B - B - Pdesign kw 6,80 9,50-9,50 - SEER 4,65 4,60-4,60 - Roczne zużycie energii kwh Ogrzewanie (przeciętne warunki klimatyczne) Klasa energetyczna A - A - Pdesign kw 6,33 7,60-7,60 - SCOP 3,80-3,80 - Roczne zużycie energii kwh EER 3,03 2,62 2,63 3,01 2,62 2,63 3,01 COP 3,05 3,41 3,61 3,41 3,61 3,41 Roczne zużycie energii kwh Klasa energetyczna Chłodzenie/ogrzewanie B/D D/B D/A B/B D/B D/A B/B Obudowa Kolor biały Wymiary Jednostka Wys. x Szer. x Głęb. mm 260 x x x x x x x x x x x x x x 680 Ciężar Jednostka kg Wentylator - Chłodzenie Wysoki/Nom./Niski m³/min 23,8 / 21,3 / 18,9 31,1 / 27,8 / 24,8 34,4 / 30,6 / 27,2 43,9 / 39,1 / 28,3 31,1 / 27,8 / 24,8 34,4 / 30,6 / 27,2 43,9 / 39,1 / 28,3 przepływ powietrza Ogrzewanie Wysoki/Nom./Niski m³/min 23,8 / 21,3 / 18,9 31,1 / 27,8 / 24,8 34,4 / 30,6 / 27,2 43,9 / 39,1 / 28,3 31,1 / 27,8 / 24,8 34,4 / 30,6 / 27,2 43,9 / 39,1 / 28,3 Wentylator - spręż dyspozycyjny Wysoki/Nom./Niski Pa 0 / 0 / 0 Poziom mocy Chłodzenie dba akustycznej Ogrzewanie dba Poziom ciśnienia Chłodzenie Wysoki/Nom./Niski dba 49 / 48 / / 47 / / 50 / / 53 / / 47 / / 50 / / 53 / 46 akustycznego Ogrzewanie Wysoki/Nom./Niski dba 49 / 48 / / 47 / / 50 / / 53 / / 47 / / 50 / / 53 / 46 Połączenia Ciecz Śr. zewn. mm 9,52 instalacji rurowej Gaz Śr. zewn. mm 15,88 Zasilanie Liczba faz/częstotl./napięcie Hz / V 1~ / 50 / Jednostka zewnętrzna AZQS71BV1 AZQS100BV1 AZQS125BV1 AZQS140BV1 AZQS100BY1 AZQS125BY1 AZQS140BY1 Wymiary Jednostka Wys. x Szer. x Głęb. mm 770 x 900 x x 940 x x 940 x x 940 x x 940 x 320 Ciężar Jednostka kg Wentylator - Chłodzenie Nom. m³/min 52, przepływ powietrza Ogrzewanie Nom. m³/min 48, Poziom mocy akustycznej Chłodzenie dba Poziom ciśnienia Chłodzenie Nom./Ciche działanie dba 48 / / - 54 / - 53 / - 54 / - 53 / - akustycznego Ogrzewanie Nom. dba Tryb cichej pracy nocnej Poziom 1 dba - 49 Zakres pracy Chłodzenie Temp. otoczenia Min.~Maks. CDB -5,0~46,0-5~46 Ogrzewanie Temp. otoczenia Min.~Maks. CWB -15,0~15,5-15~15,5 Czynnik chłodniczy Typ/GWP R-410A/1.975 Połączenia instalacji rurowej Długość instalacji rurowej Różnica poziomów JZ-JW Maks. m System Równoważna m JW- JZ Maks. m 15,0 30,0 JW-JW Maks. m - 0,5 Zasilanie Liczba faz/częstotl./napięcie Hz / V 1~ / 50 / N~ / 50 / Prąd - 50Hz Maksymalne amperaże bezpiecznika (MFA) A 20 - (1) EER/COP według Eurovent 2012, tylko dla użycia poza UE. 45

46 FUQ-C / RZQG-L8V1/L8Y1 Jednostka podstropowa z 4-kierunkowym nawiewem FUQ-C RZQG L8V1/Y1 BRC1E52A/B BRC7C58 (opcja) (opcja) Idealne rozwiązanie dla pomieszczeń komercyjnych z niskimi przestrzeniami podsufitowymi lub bez sufitów podwieszanych Niskie zużycie energii dzięki zastosowaniu specjalnie opracowanego wymiennika ciepła z cienkimi rurkami, silników wentylatorów na prąd stały i pompek skroplin. Stylowe jednostki łatwo harmonizują się z każdym wystrojem wnętrza, jako że klapy zamykają się całkowicie, gdy jednostka nie pracuje Poprawa komfortu dzięki automatycznemu dostosowywaniu natężenia przepływu powietrza stosownie do wymaganego obciążenia Indywidualne sterowanie klapami: możliwość adaptacji do układu pomieszczenia poprzez ustawienie położenia każdej klapy (BRC1E52) w czasie remontu lub zmiany wystroju wnętrza Możliwość montażu zarówno w nowych, jak i istniejących budynkach Taki sam wygląd wszystkich modeli (ujednolicenie wymiarów) Funkcja automatycznego ruchu obrotowego kierownicy nawiewu zapewnia odpowiedni rozkład powietrza i temperatury Nawiew powietrza może odbywać się pod jednym z 5 różnych kątów między 0 a 60 Możliwość zamknięcia 1 lub 2 klap nawiewu powietrza ułatwia montaż w narożnikach Przepływ powietrza w pomieszczeniach o wysokości sufitu do 3,5 m bez spadku wydajności Do połączenia sieci DIII nie jest wymagany żaden opcjonalny adapter - łącze jednostki z większym systemem zarządzania budynkiem. Ogrzewanie i chłodzenie Jednostka wewnętrzna FUQ71C FUQ100C FUQ125C FUQ71C FUQ100C FUQ125C Wydajność chłodnicza Min./Nom./Maks. kw - / 6,8 / - - / 9,5 / - - / 12,0 / - - / 6,8 / - - / 9,5 / - - / 12,0 / - Wydajność grzewcza Min./Nom./Maks. kw - / 7,5 / - - / 10,8 / - - / 13,5 / - - / 7,5 / - - / 10,8 / - - / 13,5 / - Pobór mocy Chłodzenie Nom. kw 1,68 2,46 3,54 1,68 2,46 3,54 Ogrzewanie Nom. kw 1,84 2,73 3,95 1,84 2,73 3,95 Sprawność sezonowa (według EN14825) Sprawność nominalna (chłodzenie przy temp. 35 /27 i obciążeniu nom., ogrzewanie przy temp. 7 /20 i obciążeniu nom.) Chłodzenie Klasa energetyczna A++ A+ A++ A+ Pdesign kw 6,80 9,50 12,00 6,80 9,50 12,00 SEER 6,50 6,11 5,61 6,50 6,11 5,61 Roczne zużycie energii kwh Ogrzewanie (przeciętne warunki klimatyczne) Klasa energetyczna A+ Pdesign kw 7,60 11,30 14,13 7,60 11,30 14,13 SCOP 4,20 4,50 4,44 4,20 4,50 4,44 Roczne zużycie energii kwh EER 4,05 3,86 3,39 4,05 3,86 3,39 COP 4,08 3,95 3,42 4,08 3,95 3,42 Roczne zużycie energii kwh Klasa energetyczna Chłodzenie/ogrzewanie A/A A/B A/A A/B Obudowa Kolor Świeża biel Wymiary Jednostka Wys. x Szer. x Głęb. mm 198 x 950 x 950 Ciężar Jednostka kg Wentylator - Chłodzenie Wysoki/Nom./Niski m³/min 23 / 19,5 / / 25,5 / 20 32,5 / 26,5 / 20,5 23 / 19,5 / / 25,5 / 20 32,5 / 26,5 / 20,5 przepływ powietrza Ogrzewanie Wysoki/Nom./Niski m³/min 23 / 19,5 / / 25,5 / 20 32,5 / 26,5 / 20,5 23 / 19,5 / / 25,5 / 20 32,5 / 26,5 / 20,5 Poziom mocy Chłodzenie dba akustycznej Ogrzewanie dba Poziom ciśnienia Chłodzenie Wysoki/Nom./Niski dba 41 / 38 / / 42 / / 43 / / 38 / / 42 / / 43 / 40 akustycznego Ogrzewanie Wysoki/Nom./Niski dba 41 / 38 / / 42 / / 43 / / 38 / / 42 / / 43 / 40 Połączenia Ciecz Śr. zewn. mm 9,52 instalacji rurowej Gaz Śr. zewn. mm 15,9 Zasilanie Liczba faz/częstotl./napięcie Hz / V 1~ / 50 / 60 / / 220 Jednostka zewnętrzna RZQG71L8V1 RZQG100L8V1 RZQG125L8V1 RZQG71L8Y1 RZQG100L8Y1 RZQG125L8Y1 Wymiary Jednostka Wys. x Szer. x Głęb. mm 990x940x x940x x940x x940x320 Ciężar Jednostka kg Wentylator - Chłodzenie Nom. m³/min przepływ powietrza Ogrzewanie Nom. m³/min Poziom mocy akustycznej Chłodzenie / dba Poziom ciśnienia Chłodzenie Nom. dba akustycznego Ogrzewanie Nom. dba Tryb cichej pracy nocnej Poziom 1 dba Zakres pracy Chłodzenie Temp. otoczenia Min.~Maks. CDB -15~50 Ogrzewanie Temp. otoczenia Min.~Maks. CWB -20~15,5 Czynnik chłodniczy Typ/GWP R-410A/1.975 Połączenia instalacji rurowej Długość instalacji rurowej Różnica poziomów JZ-JW Maks. m System Równoważna m JW- JZ Maks. m 30,0 JW-JW Maks. m 0,5 Zasilanie Liczba faz/częstotl./napięcie Hz / V 1~ / 50 / N~ / 50 / Prąd - 50Hz Maksymalne amperaże bezpiecznika (MFA) A (1) EER/COP według Eurovent 2012, tylko dla użycia poza UE. 46

47 47

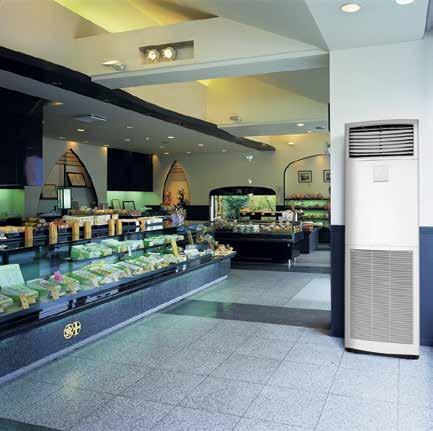

48 FVQ-C / RZQG-L8/7V1/L(8)Y1 Jednostka przypodłogowa FVQ C RZQG L8/7V1/L(8)Y1 BRC1E52A/B (opcja) Idealne rozwiązanie dla sklepów, restauracji lub biur z niskimi przestrzeniami podsufitowymi lub bez podwieszanych sufitów Możliwość montażu zarówno w nowych, jak i istniejących budynkach Bardzo wydajne do zastosowań w pomieszczeniach z wysokim sufitem Zmniejszenie wahań temperatury dzięki automatycznemu wybieraniu prędkości wentylatora oraz swobodnego korzystania z 3-stopniowej regulacji prędkości wentylatora. Zwiększony komfort w wyniku lepszego rozprowadzania strumienia powietrza z dmuchawy pionowej, z możliwością ręcznej regulacji łopatek wylotowych w górnej części jednostki. Możliwość wyboru nadmuchu poziomego w celu lepszego dopasowania do rozkładu pomieszczenia (przez BRC1E52). Wzrost efektywności dzięki zastosowaniu silnika wentylatora zasilanego prądem stałym. Do połączenia sieci DIII nie jest wymagany żaden opcjonalny adapter - łącze jednostki z większym systemem zarządzania budynkiem. Ogrzewanie i chłodzenie Jednostka wewnętrzna FVQ71C FVQ100C FVQ125C FVQ140C FVQ71C FVQ100C FVQ125C FVQ140C Wydajność chłodnicza Min./Nom./Maks. kw - / 6,8 / - - / 9,5 / - - / 12,0 / - - / 13,4 / - - / 6,8 / - - / 9,5 / - - / 12,0 / - - / 13,4 / - Wydajność grzewcza Min./Nom./Maks. kw - / 7,5 / - - / 10,8 / - - / 13,5 / - - / 15,5 / - - / 7,5 / - - / 10,8 / - - / 13,5 / - - / 15,5 / - Pobór mocy Chłodzenie Nom. kw 2,02 2,49 3,74 4,17 2,02 2,49 3,74 4,17 Ogrzewanie Nom. kw 2,06 2,61 3,65 4,30 2,06 2,61 3,65 4,30 Sprawność sezonowa (według EN14825) Sprawność nominalna (chłodzenie przy temp. 35 /27 i obciążeniu nom., ogrzewanie przy temp. 7 /20 i obciążeniu nom.) Chłodzenie Klasa energetyczna A++ A+ - A++ A+ - Pdesign kw 6,80 9,50 12,00-6,80 9,50 12,00 - SEER 6,31 5,61-6,31 5,61 - Roczne zużycie energii kwh Ogrzewanie (przeciętne warunki klimatyczne) Klasa energetyczna A+ A - A+ A - Pdesign kw 6,33 11,30-6,33 11,30 - SCOP 4,05 4,20 3,87-4,05 4,20 3,87 - Roczne zużycie energii kwh EER 3,37 3,81 3,21 3,37 3,81 3,21 COP 3,64 4,14 3,70 3,61 3,64 4,14 3,70 3,61 Roczne zużycie energii kwh Klasa energetyczna Chłodzenie/ogrzewanie A/A - A/A - Obudowa Kolor Świeża biel Wymiary Jednostka Wys. x Szer. x Głęb. mm x 600 x x 600 x x 600 x x 600 x 350 Ciężar Jednostka kg Wentylator - Chłodzenie Wysoki/Nom./Niski m³/min 18 / 16 / / 25 / / 26 / / 28 / / 16 / / 25 / / 26 / / 28 / 26 przepływ powietrza Ogrzewanie Wysoki/Nom./Niski m³/min 18 / 16 / / 25 / / 26 / / 28 / / 16 / / 25 / / 26 / / 28 / 26 Poziom mocy Chłodzenie dba akustycznej Ogrzewanie dba Poziom ciśnienia Chłodzenie Wysoki/Nom./Niski dba 43 / 41 / / 47 / / 48 / / 51 / / 41 / / 47 / / 48 / / 51 / 48 akustycznego Ogrzewanie Wysoki/Nom./Niski dba 43 / 41 / / 47 / / 48 / / 51 / / 41 / / 47 / / 48 / / 51 / 48 Połączenia Ciecz Śr. zewn. mm 9,52 instalacji rurowej Gaz Śr. zewn. mm 15,9 Zasilanie Liczba faz/częstotl./napięcie Hz / V 1~ / 50 / 60 / / 220 Jednostka zewnętrzna RZQG71L8V1 RZQG100L8V1 RZQG125L8V1 RZQG140L7V1 RZQG71L8Y1 RZQG100L8Y1 RZQG125L8Y1 RZQG140LY1 Wymiary Jednostka Wys. x Szer. x Głęb. mm 990 x 940 x x 940 x x 940 x x 940 x 320 Ciężar Jednostka kg Wentylator - Chłodzenie Nom. m³/min przepływ powietrza Ogrzewanie Nom. m³/min Poziom mocy akustycznej Chłodzenie dba Poziom ciśnienia Chłodzenie Nom. dba akustycznego Ogrzewanie Nom. dba Tryb cichej pracy nocnej Poziom 1 dba Zakres pracy Chłodzenie Temp. otoczenia Min.~Maks. CDB -15~50 Ogrzewanie Temp. otoczenia Min.~Maks. CWB -20~15,5 Czynnik chłodniczy Typ/GWP R-410A/1.975 Połączenia instalacji rurowej Długość instalacji rurowej Różnica poziomów JZ-JW Maks. m System Równoważna m JW- JZ Maks. m 30,0 JW-JW Maks. m 0,5 Zasilanie Liczba faz/częstotl./napięcie Hz / V 1~ / 50 / N~ / 50 / Prąd - 50Hz Maksymalne amperaże bezpiecznika (MFA) A (1) EER/COP według Eurovent 2012, tylko dla użycia poza UE. 48

49 FVQ-C / RZQSG-L(3/8)V1/L(8)Y1 Ogrzewanie i chłodzenie Jednostka wewnętrzna FVQ71C FVQ100C FVQ125C FVQ140C FVQ100C FVQ125C FVQ140C Wydajność chłodnicza Min./Nom./Maks. kw - / 6,8 / - - / 9,5 / - - / 12,0 / - - / 13,4 / - - / 9,5 / - - / 12,0 / - - / 13,4 / - Wydajność grzewcza Min./Nom./Maks. kw - / 7,5 / - - / 10,8 / - - / 13,5 / - - / 15,5 / - - / 10,8 / - - / 13,5 / - - / 15,5 / - Pobór mocy Chłodzenie Nom. kw 2,12 2,96 4,27 4,45 2,96 4,27 4,45 Ogrzewanie Nom. kw 2,08 2,99 3,96 4,54 2,99 3,96 4,54 Sprawność sezonowa (według EN14825) Sprawność nominalna (chłodzenie przy temp. 35 /27 i obciążeniu nom., ogrzewanie przy temp. 7 /20 i obciążeniu nom.) Chłodzenie Klasa energetyczna A - A - Pdesign kw 6,80 9,50 12,00-9,50 12,00 - SEER 5,50-5,50 - Roczne zużycie energii kwh Ogrzewanie (przeciętne warunki klimatyczne) Klasa energetyczna A A+ A - A+ A - Pdesign kw 6,33 7,60-7,60 - SCOP 3,86 4,01 3,85-4,01 3,85 - Roczne zużycie energii kwh EER 3,21 2,81 3,01 3,21 2,81 3,01 COP 3,61 3,41 3,61 3,41 Roczne zużycie energii kwh Klasa energetyczna Chłodzenie/ogrzewanie A/A C/B - A/A C/B - Obudowa Kolor Świeża biel Wymiary Jednostka Wys. x Szer. x Głęb. mm x 600 x x 600 x 350 Ciężar Jednostka kg Wentylator - Chłodzenie Wysoki/Nom./Niski m³/min 18 / 16 / / 25 / / 26 / / 28 / / 25 / / 26 / / 28 / 26 przepływ powietrza Ogrzewanie Wysoki/Nom./Niski m³/min 18 / 16 / / 25 / / 26 / / 28 / / 25 / / 26 / / 28 / 26 Poziom mocy Chłodzenie dba akustycznej Ogrzewanie dba Poziom ciśnienia Chłodzenie Wysoki/Nom./Niski dba 43 / 41 / / 47 / / 48 / / 51 / / 47 / / 48 / / 51 / 48 akustycznego Ogrzewanie Wysoki/Nom./Niski dba 43 / 41 / / 47 / / 48 / / 51 / / 47 / / 48 / / 51 / 48 Połączenia Ciecz Śr. zewn. mm 9,52 instalacji rurowej Gaz Śr. zewn. mm 15,9 Zasilanie Liczba faz/częstotl./napięcie Hz / V 1~ / 50 / 60 / / 220 Jednostka zewnętrzna RZQSG71L3V1 RZQSG100L8V1 RZQSG125L8V1 RZQSG140LV1 RZQSG100L8Y1 RZQSG125L8Y1 RZQSG140LY1 Wymiary Jednostka Wys. x Szer. x Głęb. mm 770 x 900 x x 940 x x 940 x x 940 x x 940 x 320 Ciężar Jednostka kg Wentylator - Chłodzenie Nom. m³/min przepływ powietrza Ogrzewanie Nom. m³/min Poziom mocy akustycznej Chłodzenie dba Poziom ciśnienia Chłodzenie Nom./Ciche działanie dba 49 / / / / / - 54 / - 53 / - akustycznego Ogrzewanie Nom. dba Tryb cichej pracy nocnej Poziom 1 dba - 49 Zakres pracy Chłodzenie Temp. otoczenia Min.~Maks. CDB -15~46 Ogrzewanie Temp. otoczenia Min.~Maks. CWB -15~15,5 Czynnik chłodniczy Typ/GWP R-410A/1.975 Połączenia instalacji rurowej Długość instalacji rurowej Różnica poziomów JZ-JW Maks. m 50 System Równoważna m JW- JZ Maks. m 30 JW-JW Maks. m 0,5 Zasilanie Liczba faz/częstotl./napięcie Hz / V 1~ / 50 / N~ / 50 / Prąd - 50Hz Maksymalne amperaże bezpiecznika (MFA) A (1) EER/COP według Eurovent 2012, tylko dla użycia poza UE. 49

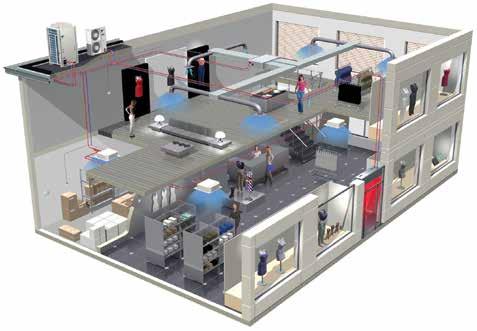

50 Układy pair, twin, triple i double twin oraz multi Korzyści systemu twin, triple, double twin Klimatyzacja w długich pomieszczeniach lub o nieregularnych kształtach Układy twin, triple, double twin pozwalają na zastosowanie do 4 jednostek wewnętrznych zasilanych jedna jednostką zewnętrzną w pomieszczaniach w kształcie litery L, U oraz długich. Wszystkie jednostki wewnętrzne są równocześnie sterowane. Największy wybór Różne rodzaje jednostek wewnętrznych - montaż ścienny, kanałowa, kasety itp. - można wybrać aplikacje twin/triple/double twin Idealny komfort w każdej części pomieszczenia Optymalna wydajności i komfort w każdej części długiego albo nieregularnie ukształtowanego pomieszczenia. Możliwe jednostki zewnętrzne RZQG71-140L8/7V1/L(8)Y1 RZQSG71-140L(3/8)V1/L(8)Y1 RZQ C Korzyści z sytemu Multi Klimatyzacja w każdym pomieszczeniu System Multi umożliwia współpracę do 9 jednostek wewnętrznych z jedną jednostką zewnętrzną, co zmniejsza przestrzeń i koszty instalacji. Wszystkie jednostki wewnętrzne mogą być indywidualnie regulowane i nie muszą być instalowane w tym samym czasie - dodatkowe jednostki (maksymalnie do 9) mogą być dodane później. Największy wybór Różne rodzaje jednostek wewnętrznych naścienne, sufitowe ukryte, podłogowe stojące itp. mogą być mieszane ze sobą w aplikacjach systemu Multi. Idealne urządzenie wewnętrzne można wybrać do sypialni, salonu, biura czy gdziekolwiek indziej, według powierzchni instalacyjnej lub wymagań osobistych. Idealny klimat wewnętrzny Jedna jednostka zewnętrzna można podgrzać lub schłodzić cały dom, biuro lub mały sklep. Przyjemny klimat można uzyskać podczas pracy przy biurku w godzinach popołudniowych, stałą temperaturę w pokoju dziennym oraz sypialni w chłodny wieczór. Możliwe jednostki zewnętrzne Jednostki zewnętrzne Multi: 2MXS 2 jednostki wewnętrzne 4MXS 4 jednostki wewnętrzne VRVIII-S do zastosowań mieszkaniowych: RXYSQ-P8V1 9 jednostek wewnętrznych 3MXS 3 jednostki wewnętrzne 5MXS 5 jednostek wewnętrznych 50

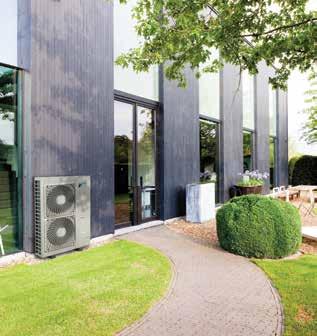

51 RZQG-L8/7V1/L(8)Y1 Układy twin, triple, double twin Sprawność sezonowa jest zoptymalizowana dla wszystkich sezonów Seria Seasonal Smart spełnia wymagania Eco-Design 2014 UE Idealna równowaga w wydajność oraz komfort dzięki zmiennej temperaturze czynnika chłodzącego: najwyższa wydajność sezonowa przez większość roku oraz szybka reakcja na najcieplejsze dni. Nadaje się do stosowania w serwerowniach komputerowych Technologia ponownego wykorzystania istniejącego orurowania R-22 lub R-407C Do -20 C w trybie ogrzewania Tryb nocny cichej pracy jako funkcja standardowa Maksymalna długość orurowania do 75 m minimalna długość orurowania to 5 m Kompatybilne z D-BACS FCQHG-F FCQG-F FFQ-C FDXS-F (9) FBQ-C8 FHQ-C FAQ-C FUQ-C klasa wydajności RZQG71L8V1 RZQG71L8Y RZQG100L8V1 RZQG100L8Y RZQG125L8V1 RZQG125L8Y RZQG140L7V1 RZQG140LY Ogrzewanie i chłodzenie Jednostka wewnętrzna RZQG71L8V1 RZQG100L8V1 RZQG125L8V1 RZQG140L7V1 RZQG71L8Y1 RZQG100L8Y1 RZQG125L8Y1 RZQG140LY1 Wymiary Jednostka Wys. x Szer. x Głęb. mm 990 x 940 x x 940 x x 940 x x 940 x 320 Ciężar Jednostka kg Wentylator - Chłodzenie Nom. m³/min przepływ powietrza Ogrzewanie Nom. m³/min Poziom mocy akustycznej Chłodzenie dba Poziom ciśnienia Chłodzenie Nom. dba akustycznego Ogrzewanie Nom. dba Tryb cichej pracy nocnej Poziom 1 dba Zakres pracy Chłodzenie Temp. otoczenia Min.~Maks. CDB -15~50 Ogrzewanie Temp. otoczenia Min.~Maks. CWB -20~15,5 Czynnik chłodniczy Typ/GWP R-410A/1.975 Połączenia instalacji rurowej Długość instalacji rurowej Różnica poziomów JZ-JW Maks. m System Równoważna m JW- JZ Maks. m 30,0 JW-JW Maks. m 0,5 Zasilanie Liczba faz/częstotl./napięcie Hz / V 1~ / 50 / N~ / 50 / Prąd - 50Hz Maksymalne amperaże bezpiecznika (MFA) A

52 RZQSG-L(3/8)V1/L(8)Y1 Układy twin, triple, double twin Sprawność sezonowa jest zoptymalizowana dla wszystkich sezonów Technologia ponownego wykorzystania istniejącego orurowania R-22 lub R-407C Do -15 C w trybie ogrzewania Maksymalna długość orurowania 50 m Kompatybilne z D-BACS FCQHG-F FCQG-F FFQ-C FDXS-F(9) FBQ-C8 FHQ-C FAQ-C Klasa wydajności RZQSG71L3V RZQSG100L8V1 RZQSG100L8Y RZQSG125L8V1 RZQSG125L8Y RZQSG140LV1 RZQSG140LY Ogrzewanie i chłodzenie Jednostka zewnętrzna RZQSG71L3V1 RZQSG100L8V1 RZQSG125L8V1 RZQSG140LV1 RZQSG100L8Y1 RZQSG125L8Y1 RZQSG140LY1 Wymiary Jednostka Wys. x Szer. x Głęb. mm 770 x 900 x x 940 x x 940 x x 940 x x 940 x 320 Ciężar Jednostka kg Wentylator - Chłodzenie Nom. m³/min przepływ powietrza Ogrzewanie Nom. m³/min Poziom mocy akustycznej Chłodzenie dba Poziom ciśnienia Chłodzenie Nom./Ciche działanie dba 49 / / / / / - 54 / - 53 / - akustycznego Ogrzewanie Nom. dba Tryb cichej pracy nocnej Poziom 1 dba - 49 Zakres pracy Chłodzenie Temp. otoczenia Min.~Maks. CDB -15~46 Ogrzewanie Temp. otoczenia Min.~Maks. CWB -15~15,5 Czynnik chłodniczy Typ/GWP R-410A/1.975 Połączenia instalacji rurowej Długość instalacji rurowej Różnica poziomów JZ-JW Maks. m 50 System Równoważna m JW- JZ Maks. m 30 JW-JW Maks. m 0,5 Zasilanie Liczba faz/częstotl./napięcie Hz / V 1~ / 50 / N~ / 50 / Prąd - 50Hz Maksymalne amperaże bezpiecznika (MFA) A

53 RZQ-C Układy twin, triple, double twin Technologia ponownego wykorzystania istniejącego orurowania R-22 lub R-407C Do -15 C w trybie ogrzewania Tryb nocny cichej pracy jako funkcja standardowa Maksymalna długość orurowania 100 m Maksymalna różnica wysokości instalacji do 30 m FCQG-F FFQ-C FDXS-F(9) FBQ-C8 FHQ-C FUQ-C FAQ-C FDQ-C Klasa wydajności RZQ200C RZQ250C Ogrzewanie i chłodzenie Jednostka zewnętrzna RZQ200C RZQ250C Wymiary Jednostka Wys. x Szer. x Głęb. mm x 930 x 765 Ciężar Jednostka kg Wentylator - Chłodzenie Nom. m³/min 171 przepływ powietrza Ogrzewanie Nom. m³/min 171 Wentylator - spręż dyspozycyjny Maks. Pa 78 Poziom mocy akustycznej Chłodzenie dba 78 Ogrzewanie dba 78 Poziom ciśnienia akustycznego Nom. dba 57 Zakres pracy Chłodzenie Temp. otoczenia Min.~Maks. CDB -5,0~46,0 Ogrzewanie Temp. otoczenia Min.~Maks. CWB -15,0~15,0 Czynnik chłodniczy Typ/GWP R-410A/1.975 Połączenia instalacji rurowej Długość instalacji rurowej JZ-JW Maks. m 100 Różnica poziomów JW- JZ Maks. m - Zasilanie Liczba faz/częstotl./napięcie Hz / V 3N~ / 50 / Prąd - 50Hz Maksymalne amperaże bezpiecznika (MFA) A 20 53

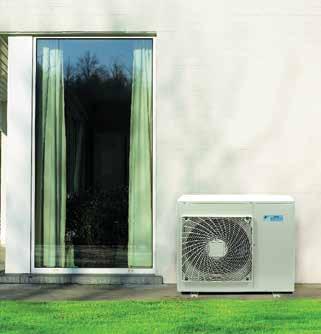

54 MXS-E/F/G/H/K System Multi Szeroki asortyment od jednostek 2-portowych do 5-portowych Możliwość podłączenia maksymalnie 5 jednostek wewnętrznych 3-portowa jednostka zewnętrzna multi 40 odpowiada na mniejszą wydajność wymaganą dla lepiej izolowanych domów Jednostki naścienne klasy 15 pozwalają na efektywną dystrybucję powietrza w najmniejszych pomieszczeniach Wszystkie jednostki wewnętrzne mogą być sterowane indywidualnie i nie ma potrzeby instalowania ich w jednym czasie Jednostki zewnętrzne są wyposażone w sprężarkę Daikin typu swing, przeznaczoną do zmniejszania hałasu i zapewnienia wyższej wydajności energetycznej Możliwość łączenia różnych typów jednostek wewnętrznych: naściennych, przypodłogowych, kanałowych, podstropowych, kaset z nawiewem obwodowym lub czterokierunkowym Ogrzewanie i chłodzenie Możliwe do podłączenia jednostki wewnętrzne Jednostka naścienna Jednostka przypodłogowa Typ Flexi Kaseta z nawiewem obwodowym Całkowicie płaska kaseta Jednostka kanałowa Jednostka podstropowa FTXG-L CTXS-K FTXS-K FTXS-G FTX-JV FVXG-K FVXS-F FLXS-B(9) FCQG-F FFQ-C FDXS-F(9) FDBQ-B/FBQ-C8 FHQ-C MXS40H 2MXS50H 3MXS40K 3MXS52E 3MXS68G 4MXS68F 4MXS80E 5MXS90E Ogrzewanie i chłodzenie Jednostka zewnętrzna 2MXS40H 2MXS50H 3MXS40K 3MXS52E 3MXS68G 4MXS68F 4MXS80E 5MXS90E Wymiary Jednostka Wys. x Szer. x Głęb. mm 550 x 765 x x 936 x x 900 x 320 Ciężar Jednostka kg Wentylator - Chłodzenie Wysoki/Nom./Niski m³/min 36 / 33 / / 34 / / 45 / / 45 / 45 52,7 / 49,4 / 43,5 54,5 / 46 / 46,0 57,1 / 54,5 / 46,0 przepływ powietrza Ogrzewanie Wysoki/Nom./Niski m³/min 32 / 32 / / 34 / / - / 41 46,4 / 44,5 / 16,3 46,0 / - / 14,7 52,5 / - / 14,7 Poziom mocy akustycznej Chłodzenie dba Poziom ciśnienia Chłodzenie Nom. dba akustycznego Ogrzewanie Nom. dba Zakres pracy Chłodzenie Temp. otoczenia Min.~Maks. CDB 10~46-10~46 Ogrzewanie Temp. otoczenia Min.~Maks. CWB -15~18 Czynnik chłodniczy Typ/GWP R-410A/1.975 Połączenia instalacji rurowej Długość instalacji rurowej JZ-JW Maks. m Różnica JW- JZ Maks. m 15 poziomów JW-JW Maks. m 7,5 Zasilanie Liczba faz/częstotl./napięcie Hz / V 1~ / 50 / / 50 / 230 Prąd - 50Hz Maksymalne amperaże bezpiecznika (MFA) A

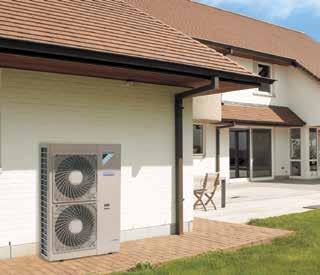

55 RXYSQ-P8V1 Pompa ciepła VRVIII-S do zastosowań mieszkalnych Energooszczędny system ogrzewania oparty na technologii powietrznej pompy ciepła Niskie rachunki za energię i niska emisja CO 2 Możliwość podłączenia maksymalnie 9 jednostek wewnętrznych Wszystkie jednostki wewnętrzne mogą być sterowane indywidualnie i nie ma potrzeby instalowania ich w jednym czasie Możliwość łączenia różnych typów jednostek wewnętrznych: naściennych, przypodłogowych, kanałowych, podstropowych, kaset z nawiewem obwodowym lub czterokierunkowym Niewielka wysokość ułatwia montaż Łatwy montaż dzięki automatycznej funkcji napełniania czynnika chłodniczego oraz automatycznej funkcji testującej Możliwość ograniczenia maksymalnego zużycia energii od 30 do 80 %, np. w okresach zwiększonego zapotrzebowania mocy elektrycznej Ogrzewanie i chłodzenie Możliwe do podłączenia jednostki wewnętrzne Jednostka naścienna Jednostka przypodłogowa Typ Flexi Kaseta z nawiewem obwodowym Całkowicie płaska kaseta Jednostka kanałowa Jednostka podstropowa FTXG-L CTXS-K FTXS-K FTXS-G FVXG-K FVXS-F FLXS-B(9) FCQG-F FFQ-C FDXS-F(9) FDBQ-B/FBQ-C8 FHQ-C RXYSQ-P8V1 Ogrzewanie i chłodzenie Jednostka zewnętrzna RXYSQ4P8V1 RXYSQ5P8V1 RXYSQ6P8V1 Zakres wydajności HP Wydajność chłodnicza Nom. kw 12,6 14,0 15,5 Wydajność grzewcza Nom. kw 14,2 16,0 18,0 Pobór mocy - 50Hz Chłodzenie Nom. kw 3,24 3,51 4,53 Ogrzewanie Nom. kw 3,12 3,86 4,57 EER 3,89 3,99 3,42 COP 4,55 4,15 3,94 Maks. liczba możliwych do podłączenia jedn. wewnętrznych 8 (1) / 8 (2) 10 (1) / 9 (2) 12 (1) / 9 (2) Indeks podłączonych jednostek wewnętrznych Min ,5 70 Nom. - Maks ,5 182 Wymiary Jednostka Wys. x Szer. x Głęb. mm x 900 x 320 Ciężar Jednostka kg 120 Wentylator Natężenie przepływu powietrza Chłodzenie Nom. m³/min 106 Poziom mocy akustycznej Chłodzenie Nom. dba Poziom ciśnienia Chłodzenie Nom. dba akustycznego Ogrzewanie Nom. dba Zakres pracy Chłodzenie Min.~Maks. CDB -5~46 Ogrzewanie Min.~Maks. CWB -20~15,5 Czynnik chłodniczy Typ R-410A Połączenia instalacji rurowej Ciecz Śr. zewn. mm 9,52 Gaz Śr. zewn. mm 15,9 (1) / 19,1 (2) 19,1 Całkowita długość instalacji rurowej: System Rzeczywista m 300 (1) / 115 (2) 300 (1) / 135 (2) 300 (1) / 145 (2) Zasilanie Liczba faz/częstotl./napięcie Hz / V 1N~ / 50 / Prąd - 50Hz Maksymalne amperaże bezpiecznika (MFA) A 32,0 (1) W wypadku gdy podłączone są jednostki wewnętrzne VRV; (2) w wypadku gdy podłączone są jednostki wewnętrzne RA Dostawca rozgałęźnika BPMKS967B2 BPMKS967B3 Możliwe do podłączenia jednostki wewnętrzne 1~2 1~3 Maks. wydajność możliwych do podłączenia jednostek wewnętrznych 14,2 20,8 Maks. kombinacja Wymiary Wys x Szer x Dług mm 180 x 294 x 350 Ciężar kg

56 56

57 Wentylacja Kurtyna powietrzna Biddle dla ERQ 58 Wentylacja z odzyskiem ciepła 60 Centrale wentylacyjne 62 57

58 CYQS/M/L-DK-F/C/R Kurtyna powietrzna Biddle dla ERQ CYQM150DK80FSN Możliwość podłączenia do pompy ciepła ERQ ERQ to jeden z pierwszych systemów DX nadających się do połączenia z kurtynami powietrznymi Model podwieszony (F): łatwy montaż na ścianie Okres zwrotu inwestycji jest krótszy niż 1,5 roku w porównaniu z elektrycznymi kurtynami powietrznymi Łatwy i szybki montaż, mniejsze koszty bez konieczności montażu instalacji wodnych, kotłów i instalacji gazowych Maksymalna energooszczędność pochodząca z prawie zerowych turbulencji przepływu, zoptymalizowanemu przepływowi powietrza oraz zastosowaniu zaawansowanej technologii prostownika nawiewu na wylocie Przybliżona skuteczność separacji powietrza 85 %, znacznie zmniejsza straty ciepła i wymaganą wydajność grzewczą jednostki wewnętrznej 58

59 Oddzielny system do ogrzewania lub chłodzenia ERQ Standardowa kurtyna powietrzna Biddle (CY) STANDARDOWA KURTYNA POWIETRZNA BIDDLE DO PRZYŁĄCZENIA DO ERQ F: Model podwieszony, C: Model kasetowy, R: Model wpuszczany (1) Warunki korzystne (2) Warunki normalne (3) Warunki niekorzystne CYQS150DK80F *BN / *SN Małe CYQS200DK100F *BN / *SN CYQS250DK140F *BN / *SN CYQM100DK80F *BN / *SN CYQM150DK80F *BN / *SN Średnie CYQM200DK100F CYQM250DK140F *BN / *SN *BN / *SN Pobór mocy Tylko wentylator Nom. kw 0,35 0,46 0,58 0,37 0,56 0,75 0,94 Ogrzewanie Nom. kw 0,35 0,46 0,58 0,37 0,56 0,75 0,94 Delta T Wlot = temp. w pomieszczeniu K Obudowa Kolor BN: RAL9010 / SN: RAL9006 BN: RAL9010 / SN: RAL9006 Wymiary Wysokość Jednostka F/C/R mm 270 / 270 / / 270 / 270 Szerokość Jednostka F/C/R mm / / / / / / / / / / / / / / Głębokość Jednostka F/C/R mm 290 / 821 / / 821 / 561 Wymagana przestrzeń międzystropowa > mm Wysokość drzwi Maks. m 2,3 (1) / 2,15 (2) / 2,0 (3) 2,3 (1) / 2,15 (2) / 2,0 (3) 2,3 (1) / 2,15 (2) / 2,0 (3) 2,5 (1) / 2,4 (2) / 2,3 (3) 2,5 (1) / 2,4 (2) / 2,3 (3) 2,5 (1) / 2,4 (2) / 2,3 (3) 2,5 (1) / 2,4 (2) / 2,3 (3) Szerokość drzwi Maks. m 1,5 2,0 2,5 1,0 1,5 2,0 2,5 Ciężar Jednostka kg Natężenie przepływu powietrza przez wentylator Ogrzewanie m³/h Poziom ciśnienia akustycznego Ogrzewanie dba Czynnik chłodniczy Typ R-410A R-410A Połączenia instalacji rurowej Ciecz (śr. zew.) / gaz 9,52 / 16,0 9,52 / 19,0 9,52 / 16,0 9,52 / 19,0 Wymagane akcesoria (należy zamawiać oddzielnie) Sterownik przewodowy Daikin (BRC1E52A/B lub BRC1D52) Sterownik przewodowy Daikin (BRC1E52A/B lub BRC1D52) Zasilanie Napięcie V Duże STANDARDOWA KURTYNA POWIETRZNA BIDDLE DO PRZYŁĄCZENIA DO ERQ CYQL100DK125F*BN / *SN CYQL150DK200F*BN / *SN CYQL200DK250F*BN / *SN CYQL250DK250F*BN / *SN Pobór mocy Tylko wentylator Nom. kw 0,75 1,13 1,50 1,88 Ogrzewanie Nom. kw 0,75 1,13 1,50 1,88 Delta T Wlot = temp. w pomieszczeniu K Obudowa Kolor BN: RAL9010 / SN: RAL9006 Wymiary Wysokość Jednostka F/C/R mm 370 / 370 / 370 Szerokość Jednostka F/C/R mm / / / / / / / / Głębokość Jednostka F/C/R mm 745 / 745 / 745 Wymagana przestrzeń międzystropowa > mm 520 Wysokość drzwi Maks. m 3,0 (1) / 2,75 (2) / 2,5 (3) 3,0 (1) / 2,75 (2) / 2,5 (3) 3,0 (1) / 2,75 (2) / 2,5 (3) 3,0 (1) / 2,75 (2) / 2,5 (3) Szerokość drzwi Maks. m 1,0 1,5 2,0 2,5 Ciężar Jednostka kg Natężenie przepływu powietrza przez wentylator Ogrzewanie m³/h Poziom ciśnienia akustycznego Ogrzewanie dba Czynnik chłodniczy Typ R-410A Połączenia instalacji rurowej Ciecz (śr. zew.) / gaz 9,52 / 16,0 9,52 / 16,0 9,52 / 22,0 Wymagane akcesoria (należy zamawiać oddzielnie) Sterownik przewodowy Daikin (BRC1E52A/B lub BRC1D52) Zasilanie Napięcie V

60 VAM-FA/FB Wentylacja z odzyskiem ciepła Zużyte powietrze po wymianie ciepła Czyste powietrze z zewnątrz Zużyte powietrze z pomieszczenia Czyste powietrze po wymianie ciepła System wentylacji z odzyskiem ciepła Daikin reguluje temperaturę i wilgotność nawiewanego świeżego powietrza, tak aby dostosować je do warunków w pomieszczeniu. Pozwala to zrównoważyć warunki wewnątrz i na zewnątrz, zmniejszając znacząco zapotrzebowanie mocy chłodniczej lub grzewczej systemu klimatyzacyjnego. Jednostki HRV można obsługiwać indywidualnie lub jako integralną część systemu klimatyzacji (seria VRV lub Sky Air firmy Daikin). Energooszczędny z ogrzewaniem pomieszczeń, chłodzeniem i odzyskiem wilgoci Idealne rozwiązanie do sklepów, restauracji i biur tam, gdzie wymagana jest maksymalna przestrzeń na podłodze do ustawienia mebli, dekoracji i osprzętu Bezpłatne chłodzenie, gdy temperatura zewnętrzna jest niższa od temperatury wewnętrznej (np. w nocy) Niskie zużycie energii dzięki zastosowaniu silników wentylatorów zasilanych prądem stałym na jednostkach 350 do Zapobiega stratom energii spowodowanym nadmierną wentylacją, z równoczesnym utrzymaniem jakości powietrza dzięki zastosowaniu opcjonalnego czujnika CO 2 Może być używana jako jednostka samodzielna lub wbudowana w system SkyAir lub VRV Szeroka gama jednostek: natężenie przepływu powietrza od 150 do m³ Opcjonalne filtry przeciwpyłowe o średnim i dokładnym stopniu oczyszczania M6, F7, F8 dla spełnienia wymagań klienta lub uregulowań prawnych Skrócone czasy instalacji dzięki łatwej regulacji nominalnego natężenia przepływu powietrza, co zmniejsza potrzeby stosowania przepustnic w porównaniu z instalacjami tradycyjnymi Specjalnie zaprojektowany wymiennik ciepła z wkładem HEP (High Efficiency Paper) Bez konieczności montowania instalacji odprowadzania skroplin Może działać przy nad- i podciśnieniu Całościowe rozwiązanie dostarczania świeżego powietrza z wykorzystaniem zarówno VAM, jak i grzałek elektrycznych firmy Daikin 60

61 Wentylacja Wysokowydajny papier RH: Wilgotność względna SA: Powietrze zasilające (do pomieszczeń) RA: powietrze powrotne (z pomieszczeń) STRONA ZEWNĘTRZNA 30,6 C Wilgotność względna 62 % 32 C Wilgotność względna 70 % Integralnie uformowane wyłożenie STRONA WEWNĘTRZNA SA 27,4 C Wilgotność względna 63 % Temperatura i wilgotność RA 26 C Wilgotność względna 50 % SA Integralnie uformowane wyłożenie RA Wentylacja VAM150FA VAM250FA VAM350FB VAM500FB VAM650FB VAM800FB VAM1000FB VAM1500FB VAM2000FB Pobór mocy - 50Hz Tryb wymiany ciepła Nom. Ultra wysokie kw 0,116 0,141 0,132 0,178 0,196 0,373 0,375 0,828 0,852 Tryb obejściowy Nom. Ultra wysokie kw 0,116 0,141 0,132 0,178 0,196 0,373 0,375 0,828 0,852 Sprawność wymiany temperatury - 50 Hz Bardzo wysoka/wysoka/niska % 74 / 74 / / 72 / / 75 / / 74 / / 74 / / 75 / 76,5 75 / 75 / 78 Sprawność wymiany Chłodzenie Bardzo wysoka/wysoka/niska % 58 / 58 / / 58 / / 61 / / 58 / / 60 / / 61 / / 61 / / 61 / 66 entalpii - 50 Hz Ogrzewanie Bardzo wysoka/wysoka/niska % 64 / 64 / / 64 / / 65 / / 62 / / 63 / / 65 / / 66 / / 66 / 70 Tryb pracy Tryb wymiany ciepła / tryb obejściowy / tryb odświeżania System wymiany ciepła Wymiana ciepła całkowitego powietrze-powietrze przy przepływie krzyżowym (ciepło jawne + ciepło utajone) Element wymiany ciepła Specjalnie przetworzony papier niepalny Obudowa Materiał Ocynkowana płyta stalowa Wymiary Jednostka Wys. x Szer. x Głęb. mm 285 x 776 x x 828 x x x x x x x x x Ciężar Jednostka kg Natężenie przepł. pow. Tryb wymiany ciepła Ultra wysokie m³/h przez wentylator - 50 Hz Tryb obejściowy Ultra wysokie m³/h Spręż dyspozycyjny wentylatora - 50Hz Ultra wysokie Pa Poziom ciśnienia Tryb wymiany ciepła Ultra wysokie dba 27 / 28,5 28 / , ,5 40 akustycznego - 50Hz Tryb obejściowy Ultra wysokie dba 27 / 28,5 28 / ,5 34, ,5 40 Zakres pracy Min. CDB -15 Maks. CDB 50 Wilgotność względna % 80 % lub mniej Średnica przewodu łączącego mm Filtr powietrza Typ Wielokierunkowe włókna z wełny Zasilanie Liczba faz/częstotl./napięcie Hz / V 1~ / 50 / 60 / / 220 Prąd Maksymalne amperaże bezpiecznika (MFA) A Całościowe rozwiązanie dostarczania świeżego powietrza z wykorzystaniem zarówno VAM, jak i grzałek elektrycznych firmy Daikin Podwyższenie poziomu komfortu przy niskich temperaturach zewnętrznych dzięki podgrzewaniu powietrza zewnętrznego Koncepcja zintegrowanej grzałki elektrycznej (nie są wymagane dodatkowe akcesoria) Standardowy podwójny czujnik przepływu i temperatury Elastyczne sterowanie z regulowaną nastawą Zwiększenie bezpieczeństwa dzięki zastosowaniu 2 wyłączników: ręcznego i automatycznego Integracja z BMS dzięki: przekaźnikowi beznapięciowemu do sygnalizacji błędów stałoprądowemu sygnałowi wejściowemu 0-10 V do regulacji nastawy Zakres wydajności od 1 do 2,5 kw Grzałka elektryczna VH dla VAM 61

62 Centrale wentylacyjne Daikin Szeroki zakres natężeń przepływu powietrza Jednostki uzdatniania powietrza stanowią idealne rozwiązanie w sytuacjach, gdzie asortyment jednostek wentylacyjnych Daikin do zastosowań komercyjnych nie spełnia wymagań dotyczących wentylacji ze względu na ograniczenia związane z budynkiem (duże atrium, sala bankietowa itd.). Bogaty wybór przemysłowych systemów wentylacji firmy Daikin obsługuje natężenia przepływu powietrza od 500 m³/h aż do m³/h. Taką centralę klimatyzacyjną można przystosować do dowolnego wymaganego natężenia przepływu powietrza, dzięki możliwości doboru określonych wymiarów przekroju przepływu podczas instalacji. Natężenie przepływu powietrza (m 3 /h * 1000) Najbardziej elastyczne rozwiązanie D-AHU Professional m 3 /h do m 3 /h Gama centrali wentylacyjnych Daikin D-AHU Energy m 3 /h do m 3 /h Najlepsze parametry wydajności sezonowej i zwrotu kosztów inwestycji D-AHU Easy Idealne dla zaspokojenia podstawowych potrzeb wentylacji 500 m 3 /h do m 3 /h 62

63 Pakiet podawania świeżego powietrza Daikin - Typ plug & play Serie D-AHU Professional i Energy zapewniają kompletne, fabrycznie skonfigurowane rozwiązanie łącznie ze sterowaniem zespołami (EKEXV, EKEQ, sterownik DDC) typu plug & play z zespołami skraplającymi ERQ i VRV. Najłatwiejsze rozwiązanie - oszczędność czasu i integracja w jednym systemie! Zwrot kosztów inwestycji Centrala wentylacyjna (AHU) jest składnikiem o krytycznym znaczeniu dla systemu efektywnego sterowania klimatem i chociaż kwota początkowej inwestycji wydaje się być wysoka, to oszczędności uzyskane w wyniku naszego zaawansowanego projektowania oraz sprawności pracy gwarantują szybki zwrot nakładów inwestycyjnych. Nasze urządzenia serii AHU Energy zostały tak zaprojektowane, aby zapewniać wyjątkową sprawność, obniżając w ten sposób ilość zużywanej energii i co za tym idzie zmniejszając kwoty rachunków za energię. Wziąwszy pod uwagę spodziewany 15-letni okres użytkowania urządzeń, wynikiem tego będą znaczne oszczędności, zwłaszcza w okresie ciągle wzrastających cen energii. Wstępne zdefiniowanie wielkości 27 stałych wielkości zoptymalizowanych tak, aby uzyskać najlepszy kompromis między konkurencyjnością a standaryzacją produkcji. Stosowane przez firmę Daikin podejście konstrukcyjne sekcja po sekcji oznacza, że zespoły mogą mieć wymiary różniące się o 1 cm i można je składać na miejscu u klienta bez spawania w celu dostosowania się do ograniczeń przestrzennych instalacji. Wysoka efektywność komponentów Wszystkie centrale wentylacyjne firmy Daikin zostały tak zaprojektowane, aby zapewniać optymalną sprawność energetyczną. Panele poliuretanowe lub z wełną mineralną gwarantują doskonałe właściwości izolacyjne. Oferowany jest bogaty wybór filtrów o różnych klasach skuteczności filtracji. ASTRA jest rozbudowanym pakietem oprogramowania opracowanego przez firmę Daikin z myślą o szybkiej i kompleksowej obsłudze klienta, pomagającym w dokonaniu prawidłowych doborów technicznych oraz w ocenie ich ekonomiczności. Jest to kompletne narzędzie, za pomocą którego można skonfigurować produkt dowolnego typu, spełniający nawet najbardziej zaostrzone wymagania projektowe. W rezultacie otrzymujemy wszechstronną ofertę ekonomiczną, zawierającą wszystkie dane techniczne i rysunki, wykres psychometryczny z danymi względnej obróbki powietrza oraz krzywe charakterystyk wentylatorów. Oprogramowanie ASTRA zawiera specjalną sekcję wymienników pomp ciepła DX, przeprowadzającą obliczenia wydajności chłodniczej i grzewczej z automatycznym dobieraniem odpowiedniego zaworu rozprężnego firmy Daikin. 63

64 ERQ do zastosowań z centralą wentylacyjną Dlaczego warto stosować ERQ z centralami wentylacyjnymi? Wysoka wydajność Pompy ciepła Daikin zyskały swą renomę dzięki wysokiej sprawności energetycznej, osiągając wartości COP aż do 4,56 przy ogrzewaniu 1. 1 Pompa ciepła ERQ100AV1 Wysokie poziomy komfortu Jednostki ERQ firmy Daikin szybko reagują na wahania temperatury powietrza zasilającego, w wyniku czego utrzymywana jest stała temperatura powietrza wewnętrznego, co razem z funkcją osuszania oferuje wysoki poziom komfortu dla użytkownika końcowego. Prosta konstrukcja oraz instalacja System jest prostej konstrukcji i łatwy w instalacji, ponieważ nie są wymagane dodatkowe elementy układu wodnego, takie jak kotły, zbiorniki, połączenia gazowe itd. Powoduje to także obniżenie kosztów systemu. Możliwości elastycznego sterowania W celu uzyskania maksymalnej elastyczności instalacji, oferujemy 3 systemy sterowania. Sterowanie x: regulacja temperatury powietrza (temperatura tłoczenia, temperatura ssania, temperatura w pomieszczeniu) za pomocą urządzenia zewnętrznego (sterownik DDC) Sterowanie y: regulacja temperatury parowania za pomocą systemu sterowania Daikin (bez konieczności wykorzystania sterownika DDC) Sterowanie z: regulacja temperatury powietrza (temperatura ssania, temperatura w pomieszczeniu) za pomocą systemu sterowania Daikin (bez konieczności wykorzystania sterownika DDC) 64

65 Możliwości elastycznego sterowania centralami wentylacyjnymi W celu uzyskania maksymalnej elastyczności instalacji, oferujemy 3 systemy sterowania: Możliwości X (sterowanie Td/Tr): Sterowanie temperaturą powietrza przez sterownik DDC Temperatura w pomieszczeniu regulowana jest jako funkcja natężenia przepływu powietrza na ssaniu lub nawiewie centrali wentylacyjnej (wybór należy do klienta). Sterownik DDC przetwarza różnicę temperatur między wartością zadaną i temperaturą zasysanego powietrza (lub temperaturą powietrza wylotowego lub temperaturą pomieszczenia) na napięcie referencyjne (0-10V), które przesyłane jest do modułu sterującego Daikin (EKEQFCBA). Ta wartość napięcia referencyjnego będzie wykorzystywana jako główna wielkość wejściowa dla sterowania częstotliwością sprężarki. DDC Moduł sterujący Daikin: EKEQFCB Ts Te Td AHU TR Pomieszczenie Możliwość Y (sterowanie Te/Tc): Za pomocą stałej temperatury parowania Klient może ustalić stałą zadaną temperaturę parowania w zakresie między 3 C a 8 C. W takim przypadku, temperatura w pomieszczeniu jest regulowana tylko pośrednio. Obciążenie chłodnicze określa się na podstawie bieżącej temperatury parowania (tj. obciążenia wymiennika ciepła). Można podłączyć sterownik przewodowy Daikin (BRC1D52 lub BRC1E52A/B - opcja) do sygnalizacji błędów. Moduł sterujący Daikin: EKEQFCB Ts TR Te AHU Td Pomieszczenie BRC1D52 BRC1E52A/B Możliwość Z (sterowanie TS/Tr): Wykorzystanie sterownika przewodowego lub zdalnego Daikin (BRC1D52 lub BRC1E52A/B - opcjonalnie) Wartość zadaną można ustalić za pomocą standardowego sterownika przewodowego Daikin. Zdalne sterowanie WŁĄCZ/WYŁĄCZ można uzyskać przy użyciu opcjonalnego adaptera KRP4A51. Nie należy przyłączać zewnętrznego sterownika DDC. Obciążenie chłodnicze oblicza się na podstawie temperatury powietrza zasysanego i wartości zadanej w sterowniku Daikin. WŁ./ WYŁ. KRP4A51 Moduł sterujący Daikin: EKEQDCB EKEQMCB Ts TR Te AHU Td Pomieszczenie BRC1D52 BRC1E52A/B Ts = temperatura powietrza zasysanego Td = temperatura powietrza nawiewanego Tr = temperatura w pomieszczeniu Te = temperatura parowania AHU = centrala klimatyzacyjna DDC = sterownik z wyświetlaczem cyfrowym Sterowanie x Sterowanie y Sterowanie z ZESTAW OPCJONALNY EKEQFCB EKEQDCB EKFQMCB* CHARAKTERYSTYKA Wymagany jest sterownik DDC Regulacja temperatury na podstawie temperatury powietrza zasysanego lub powietrza nawiewanego Za pomocą stałej temperatury parowania, nie można ustawić wartości zadanej za pomocą pilota zdalnego sterowania Wykorzystanie przewodowego zdalnego sterownika Daikin BRC1D52 lub BRC1E52A/B. Regulacja temperatury na podstawie temperatury powietrza zasysanego * EKEQMCB (dla układu Multi ) 65

66 ERQ Zastosowanie do central wentylacyjnych (układ pojedynczy) Seria agregatów skraplających na czynnik chłodniczy R-410A sterowanych inwerterem przeznaczonych do połączenia w układy pojedyncze z centralami wentylacyjnymi. Jednostki sterowane inwerterem Duży zakres wydajności (od klasy 100 do 250) Pompa ciepła R-410A Dostępny duży asortyment zestawów zaworów rozprężnych Do wymiennika w centrali wentylacyjnej można przyłączyć do 4 jednostek ERQ Pakiet świeżego powietrza Daikin Fresh Air Package stanowi kompletne rozwiązanie typu Plug & Play i obejmuje jednostki AHU, ERQ i agregaty skraplające VRV oraz wszystkie sterowniki jednostek (EKEQ, EKEX, DDC) zamontowane i skonfigurowane fabrycznie. Najdogodniejsze rozwiązanie, zintegrowane w jednym systemie. Centrala wentylacyjna Daikin F1 - F2 Rura obiegu chłodniczego WENTYLACJA ERQ100AV1 ERQ125AV1 ERQ140AV1 Zakres wydajności HP Wydajność chłodnicza Nom. kw 11,2 14,0 15,5 Wydajność grzewcza Nom. kw 12,5 16,0 18,0 Pobór mocy Chłodzenie Nom. kw 2,81 3,51 4,53 Ogrzewanie Nom. kw 2,74 3,86 4,57 EER 3,99 3,42 COP 4,56 4,15 3,94 Wymiary Jednostka Wys. x Szer. x Głęb. mm x 900 x 320 Ciężar Jednostka kg 120 Natężenie przepływu Chłodzenie Nom. m³/min 106 powietrza przez wentylator Ogrzewanie Nom. m³/min Poziom mocy akustycznej Chłodzenie Nom. dba Poziom ciśnienia Chłodzenie Nom. dba akustycznego Ogrzewanie Nom. dba Zakres pracy Chłodzenie Min./Maks. CDB -5 / 46 Ogrzewanie Min./Maks. CWB -20 / 15,5 Temperatura Ogrzewanie Min. CDB 10 wymiennika Chłodzenie Maks. CDB 35 Czynnik chłodniczy Typ R-410A Połączenia instalacji rurowej Ciecz Śr. zewn. mm 9,52 Gaz Śr. zewn. mm 15,9 19,1 Skropliny Śr. zewn. mm 26 x 3 Zasilanie Liczba faz/częstotl./napięcie Hz / V 1N~ / 50 / Prąd Maksymalne amperaże bezpiecznika (MFA) A 32,0 WENTYLACJA ERQ125AW1 ERQ200AW1 ERQ250AW1 Zakres wydajności HP Wydajność chłodnicza Nom. kw 14,0 22,4 28,0 Wydajność grzewcza Nom. kw 16,0 25,0 31,5 Pobór mocy Chłodzenie Nom. kw 3,52 5,22 7,42 Ogrzewanie Nom. kw 4,00 5,56 7,70 EER 3,98 4,29 3,77 COP 4,00 4,50 4,09 Wymiary Jednostka Wys. x Szer. x Głęb. mm x 635 x x 930 x 765 Ciężar Jednostka kg Natężenie przepływu powietrza przez wentylator Chłodzenie Nom. m³/min Ogrzewanie Nom. m³/min Poziom mocy akustycznej Nom. dba Poziom ciśnienia akustycznego Nom. dba Zakres pracy Chłodzenie Min./Maks. CDB -5 / 43 Ogrzewanie Min./Maks. CWB -20 / 15 Temperatura Ogrzewanie Min. CDB 10 wymiennika Chłodzenie Maks. CDB 35 Czynnik chłodniczy Typ R-410A Połączenia instalacji rurowej Ciecz Śr. zewn. mm 9,52 Gaz Śr. zewn. mm 15,9 19,1 22,2 Zasilanie Liczba faz/częstotl./napięcie Hz / V 3N~ / 50 / 400 Prąd Maksymalne amperaże bezpiecznika (MFA) A

67 Przegląd zaworów rozprężnych i modułów sterujących Firma Daikin oferuje również gamę zestawów zaworów rozprężnych i modułów sterujących do przyłączania ERQ do central klimatyzacyjnych innych firm. Tabela kombinacji ERQ 1~ 3~ ZESTAW ZAWORU ROZPRĘŻNEGO JEDNOSTKA ZEWNĘTRZNA KLASA 63 KLASA 80 KLASA 100 KLASA 125 KLASA 140 KLASA 200 KLASA 250 EKEXV63 EKEXV80 EKEXV100 EKEXV125 EKEXV140 EKEXV200 EKEXV250 ERQ100AV1 P P P P ERQ125AV1 P P P P P - - ERQ140AV1 - P P P P - - ERQ125AW1 P P P P P - - ERQ200AW1 - - P P P P P ERQ250AW P P P P P: Układ pojedynczy: kombinacja zależna od wydajności chłodnicy w centrali wentylacyjnej. EKEXV - Zestaw zaworu rozprężnego do central wentylacyjnych WENTYLACJA EKEXV50 EKEXV63 EKEXV80 EKEXV100 EKEXV125 EKEXV140 EKEXV200 EKEXV250 Wymiary Jednostka Wys. x Szer. x Głęb. mm 401 x 215 x 78 Ciężar Jednostka kg 2,9 Poziom ciśnienia akustycznego Nom. dba 45 Zakres pracy Temperatura Ogrzewanie Min. CDB 10 (1) wymiennika Chłodzenie Maks. CDB 35 (2) Czynnik chłodniczy Typ R-410A Połączenia instalacji rurowej Ciecz Śr. zewn. mm 6,35 9,52 Gaz Śr. zewn. mm 6,35 9,52 1 Temperaturę powietrza na wlocie do wymiennika można obniżyć w trybie ogrzewania do -5 CDB. W celu uzyskania dodatkowych informacji, należy skontaktować się z lokalnym dealerem. (2) Wilgotność względna 45 % EKEQ - Moduł sterujący do central wentylacyjnych WENTYLACJA EKEQFCB EKEQDCB Zastosowanie Układ pojedynczy Jednostka zewnętrzna ERQ Wymiary Jednostka Wys. x Szer. x Głęb. mm 132 x 400 x 200 Ciężar Jednostka kg 3,9 3,6 Zasilanie Liczba faz/częstotl./napięcie Hz / V 1~ / 50 /

68 068

69 Systemy sterowania Indywidualne systemy sterowania 68 Zdalne sterowniki przewodowe / na podczerwień 70 Systemy sterowania dla Siesta Sky Air 70 Systemy sterowania centralnego 74 Centralny sterownik / Centralny wyłącznik / Programowany zegar 74 DTA113B Sterowanie w układach zarządzania Interfejsy z protokołem standardowym 80 Interfejs KNX Czujniki i inne urządzenia Bezprzewodowy czujnik temperatury w pomieszczeniu 82 Przewodowy czujnik temperatury w pomieszczeniu 82 Inne urządzenia integracyjne 83 Dane techniczne: Wentylacja, jednostki skraplające i zastosowanie AHU 84 Listy opcji Wentylacja, jednostki skraplające i zastosowanie AHU 86 Sky Air 86 69

70 ARC*/BRC* Indywidualne systemy sterowania BRC1D52 BRC944B2 ARC466A1 BRC4*/BRC7* BRC2C51 BRC3A61 BRC944B2*/BRC1D52 Przewodowy zdalny sterownik Programowany zegar: Możliwość ustawienia pięciu działań w ciągu dnia w następujący sposób: -- jednostka jest włączana i pracuje w trybie normalnym -- WYŁĄCZENIE: jednostka zostaje wyłączona 1 -- ograniczenia: jednostka jest włączana i regulowana w zakresie maks./min (więcej szczegółów por. ograniczanie działania) Pozwala utrzymać żądaną temperaturę w czasie nieobecności użytkowników. Ta funkcja pozwala również na przełączenia jednostki WYŁĄCZENIE/ WŁĄCZENIE Przyjazna dla użytkownika funkcja HRV dzięki wprowadzeniu przycisku dla trybu wentylacji i prędkości wentylatora Ciągłe monitorowanie systemu pod kątem usterek w 80 elementach Natychmiastowe wyświetlenie lokalizacji i stanu usterki Obniżenie kosztów i skrócenie czasu konserwacji Wyświetlacz Tryb pracy 1 Wentylacja z odzyskiem ciepła (HRV) w trybie pracy Sterowanie przełączaniem chłodzenia/ogrzewania Wskazanie sterowania centralnego Wskazanie sterowania grupowego Nastawa temperatury 1 Kierunek przepływu powietrza 1 Zaprogramowany czas Kontrola / test Szybkość wentylatora 1 Filtr powietrza Odszranianie/gorący start Usterka 1 W przypadku BRC944B2 dostępne są tylko funkcje oznaczone 1 NOWOŚĆ ARC4*/BRC4*/BRC7* Zdalny sterownik bezprzewodowy na podczerwień Przyciski robocze: WŁ./ WYŁ., start/stop trybu zegara programowanego, wł./ wył. trybu zegara programowanego, czas programu, ustawienie temperatury, kierunek przepływu powietrza (1), tryb pracy, regulacja prędkości wentylatora, resetowanie oznaczenia filtra (2), wskazanie kontroli (2)/testu (2) Wyświetlacz: Tryb pracy, wymiana baterii, nastawa temperatury, kierunek przepływu powietrza (1), zaprogramowany czas, prędkość wentylatora, kontrola/test (2) 1. Nie dotyczy FXDQ, FXSQ, FXNQ, FBDQ, FDXS, FBQ 2. Tylko do jednostek FX** 3. W celu uzyskania informacji na temat wszystkich funkcji zdalnego sterownika (pilota), patrz instrukcja obsługi BRC3A61 Prosty, dołączony w zestawie pilot zdalnego sterowania do zastosowań w hotelarstwie Kompaktowa, łatwa w obsłudze jednostka, idealna do stosowania w sypialniach hotelowych Przyciski robocze: Wł./Wył., regulacja prędkości wentylatora, ustawianie temperatury Wyświetlacz: Wskazanie pracy wentylacji z odzyskiem ciepła (HRV), ustawienie temperatury, tryb roboczy, scentralizowane wskazanie sterowania, odszranianie/gorący start, wskazanie awarii BRC2C51 Uproszczony zdalny sterownik Prosty, kompaktowy i łatwy w obsłudze, przydatny w sypialniach hotelowych Przyciski robocze: Wł./Wył., wybór trybu roboczego, regulacja prędkości wentylatora, ustawianie temperatury Wyświetlacz: Przełączanie chłodzenie/ogrzewanie, wskazanie pracy wentylacji z odzyskiem ciepła (HRV), ustawienie temperatury, tryb roboczy, scentralizowane wskazanie sterowania, ustawianie prędkości wentylatora, odszranianie/gorący start, usuwanie awarii, wybór trybu roboczego, regulacja prędkości wentylatora, zerowanie filtra, test kontrolny Uproszczony pilot zdalnego sterowania do zastosowań w hotelarstwie Interfejs z symbolami umożliwia intuicyjną obsługę Funkcje ograniczone do podstawowych potrzeb użytkownika Nowoczesne wzornictwo Oszczędność energii dzięki zadanym wartościom granicznym Płaski panel tylny zapewnia łatwość montażu Dostępne 2 wersje: Typ z pompą ciepła: temperatura, prędkość wentylatora, Wł./Wył. Typ z odzyskiem ciepła: temperatura, tryb pracy, prędkość wentylatora, Wł./Wył. Zastępują dotychczasowe modele BRC2C51 i BRC3A61 W sprzedaży od wiosny

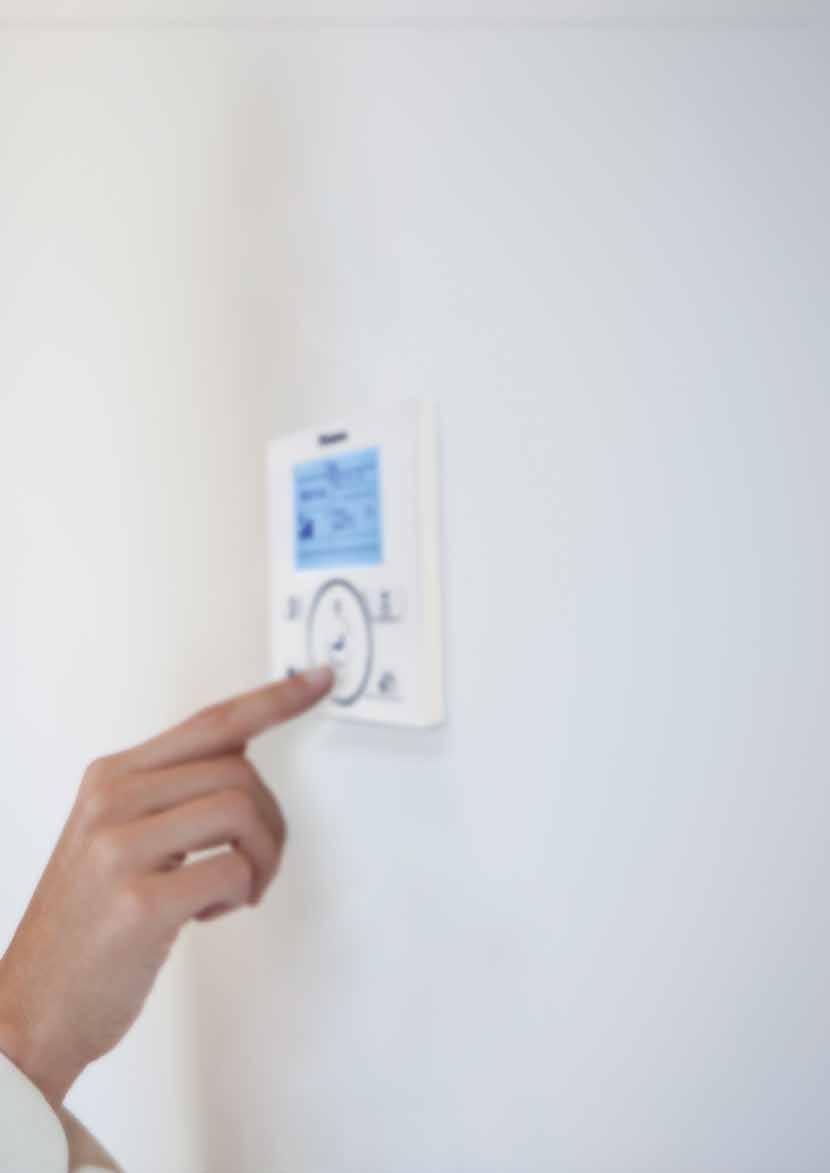

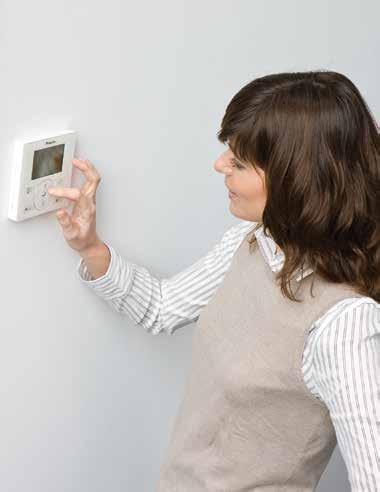

71 BRC1E52A/B Nowoczesny, przyjazny dla użytkownika zdalny sterownik Oszczędzaj energię Szereg indywidualnie wybieranych funkcji oszczędności energii Ograniczony zakres temperatur Funkcja obniżenia parametrów Możliwość podłączenia czujnika obecności i czujnika podłogowego (są dostępne w nowych kasetach z nawiewem obwodowym) Wskazanie zużycia energii kwh Automatyczne resetowanie nastawy temperatury Wyłącznik czasowy Ograniczenie zakresu temperatur pozwala uniknąć nadmiernego ogrzewania lub chłodzenia Oszczędzaj energię przez określenie dolnej temperatury granicznej dla trybu chłodzenia i górnej temperatury granicznej dla trybu ogrzewania. uwaga: Dostępne również w trybie automatycznego przełączania chłodzenia/ogrzewania. Wyświetlanie liczby kwh pozwala rejestrować zużycie energii Wyświetlanie liczby kwh pokazuje zużycie energii elektrycznej w ostatnim dniu/miesiącu/roku. Inne funkcje Można ustalić maksymalnie 3 niezależne harmonogramy, więc użytkownik sam może łatwo zmieniać harmonogram w ciągu roku (np. letni, zimowy, przejściowy) Możliwość indywidualnego ograniczania funkcji menu Łatwość użycia: wszystkie główne funkcje są dostępne bezpośrednio Łatwość konfiguracji: przejrzysty graficzny interfejs użytkownika zapewniający zaawansowane ustawienia menu Zegar czasu rzeczywistego z funkcją automatycznej aktualizacji na czas letni Wbudowane funkcje podtrzymywania zasilania: w przypadku awarii zasilania, wszystkie ustawienia zostaną zachowane przez okres do 48 godzin Obsługa wielu języków -- angielski, niemiecki, holenderski, hiszpański, włoski, portugalski, francuski, grecki, rosyjski, turecki, polski (BRC1E52A) -- angielski, niemiecki, czeski, chorwacki, węgierski, rumuński, słoweński, bułgarski, słowacki, serbski, albański (BRC1E52B) Graficzny wyświetlacz zużycia energii elektrycznej (Funkcja dostępna w połączeniu z FCQG i FCQHG) 71

72 ARCWLA / ARCWB Indywidualne systemy sterowania Siesta Przegląd sterowników dla Siesta Sky Air Jednostki wewnętrzne Siesta Sky Air Kaseta międzystropowa z 4-kierunkowym nawiewem ACQ-C Jednostka podstropowa AHQ-C Jednostka kanałowa ABQ-C Sterowniki - Standardowy zdalny sterownik bezprzewodowy na podczerwień (ARCWLA) w obudowie panelu dekoracyjnego ADP125A - Opcjonalny zdalny sterownik przewodowy ARCWLB - Opcjonalny sterownik grupowy R Standardowy zdalny sterownik na podczerwień w obudowie jednostki wewnętrznej ARCWLA - Opcjonalny zdalny sterownik przewodowy ARCWB - Opcjonalny sterownik grupowy R Standardowy zdalny sterownik przewodowy (ARCWB) w obudowie jednostki wewnętrznej - Opcjonalny sterownik grupowy R Przegląd funkcji Funkcja ARCWB Opcja dla AHQ-C i ACQ-C Standardowy dla ABQ-C 1 WŁĄCZNIK/WYŁĄCZNIK standard - Domyślny zakres C standard 2 Ustawienie temperatury - Opcjonalny zakres C wybierany przełącznikiem - Przełączanie C i F standard 3 Czujnik temperatury w pomieszczeniu na zdalnym sterowniku standard 4 chłodzenie / wentylacja z osuszaniem / ogrzewanie / auto standard 5 Tryb nocny standard 6 Wybieranie szybkości wentylatora standard 7 Zegarowy układ opóźnienia 1, 2 i 4 godziny opóźnienia 8 7-dniowy zegar programowany standard 9 Wyświetlacz zegara czasu rzeczywistego standard WŁĄCZENIE/WYŁĄCZENIE trybu rozprowadzania standard 10 Wybór rozprowadzania powietrza Zmiana opcji rozprowadzania (zapobieganie przeciągom/zabrudzeniu lub standard) standard 11 Wyświetlacz LCD bez podświetlenia standard 12 Blokada klawiszy standard 13 Wskazanie kodu błędu standard 14 Odbiornik podczerwieni dla zapewnienia zgodności ze zdalnym sterownikiem (nieaktywny po uaktywnieniu funkcji blokady) standard 15 Pamięć ostatniego stanu z płytki obwodów drukowanych jednostki wewnętrznej standard 16 Tryb cichy wybierany przełącznikiem 17 Tryb Turbo wybierany przełącznikiem 18 Model z testem sprężarki (wymuszenie WŁĄCZENIA sprężarki) standard 19 Kod błędu inwertera Daikin standard 20 Port komunikacyjny UART (dla protokołu Daikin) standard 21 Bateria zapasowego zasilania standard Dane techniczne Wymiary (długość x szerokość x wysokość) ARCWB: 0,15 m x 0,21 m x 0,04 m. ARCWB jest standardowo wyposażony w kabel o długości 10 m, którą można maksymalnie wydłużyć do 15 m. ARCWB mogą sterować jedynie jedną jednostką wewnętrzną jednocześnie; sterowanie grupowe jest możliwe w przypadku zastosowania opcji R

73 73

74 RTD Interfejs Modbus Integracja RA, Sky Air, VRV i AHU w systemach BMS lub systemach automatyki budynku RTD-RA Interfejs Modbus do monitorowania i sterowania jednostkami wewnętrznymi w zastosowaniach mieszkaniowych RTD-NET Interfejs Modbus do monitorowania i sterowania jednostkami Sky Air, VRV, VAM i VKM RTD-10 Zaawansowana integracja z systemem BMS jednostek VRV, Sky Air, VAM i VKM poprzez: -- Modbus, -- napięcie (0-10 V), -- rezystancję, funkcję pracy/gotowości dla serwerowni. RTD-20 Zaawansowane sterowanie jednostkami Sky Air, VRV, VAM/ VKM i kurtynami powietrznymi Klonowanie sterowania lub sterowanie niezależnymi strefami Zwiększenie komfortu dzięki integracji czujnika CO 2 do sterowania objętością świeżego powietrza Oszczędność kosztów eksploatacyjnych poprzez - tryb pracy przed otwarciem/po zamknięciu, kiedy pracownicy jeszcze są w sklepie oraz tryb pracy, kiedy sklep jest otwarty - ograniczenie nastaw - całościowe wyłączenie - czujnik PIR dla adaptacyjnej strefy nieczułości RTD-HO Interfejs Modbus do monitorowania i sterowania jednostkami Sky Air, VRV, VAM i VKM Inteligenty sterownik do pokoju hotelowego 74

75 Przegląd funkcji Główne funkcje RTD-RA RTD-NET RTD-10 RTD-20 RTD-HO Wymiary Wys. x szer. x gł. mm 80 x 80 x 37,5 100 x100 x 22 Karta dostępu + okienny wyłącznik stykowy Funkcja obniżenia parametrów Blokuje lub ogranicza funkcje zdalnego sterowania (ograniczenie nastawy,...) ** Modbus (RS485) Sterowanie grupowe (1) Sterowanie 0-10 V Sterowanie rezystancyjne Aplikacja IT Synchronizacja ogrzewania Sygnał wyjściowy (wł./odszranianie, błąd) **** Zastosowanie w sklepach Dzielone sterowanie w pomieszczeniu Kurtyna powietrzna *** *** (1) Łącząc urządzenia RTD-RA Funkcje sterowania RTD-RA RTD-NET RTD-10 RTD-20 RTD-HO Wł./ Wył. M,C M M,V,R M M* Nastawa M M M,V,R M M* Tryb M M M,V,R M M* wentylator M M M,V,R M M* Żaluzja M M M,V,R M M* Sterowanie przepustnicą HRV M M,V,R M Funkcje blokady/ograniczenia M M M,V,R M M* Wymuszone wyłączenie termiczne M Funkcje monitorowania RTD-RA RTD-NET RTD-10 RTD-20 RTD-HO Wł./ Wył. M M M M M Nastawa M M M M M Tryb M M M M M Wentylator M M M M M Żaluzja M M M M M Temperatura RC M M M M Tryb RC M M M M Jednostki NBR M M M M Usterka M M M M M Kod usterki M M M M M Temperatura powietrza powrotnego (Średnia/min./maks.) M M M M M Alarm filtra M M M M Tryb ogrzewania włączony M M M M M Odszranianie M M M M Temperatura we./wy. wymiennika M M M M M M : Modbus / R : Opór / V : Napięcie / C: sterowanie * : tylko gdy w pomieszczeniu są ludzie / ** : zadana wartość graniczna / (*) o ile dostępne *** : brak regulacji prędkości wentylatora w kurtynie CYV / **** : praca i usterka 75

76 Systemy sterowania centralnego DCS302C51 DCS301B51 DST301B51 Centralne sterowanie systemem Sky Air można można zrealizować za pomocą 3 łatwych w obsłudze, kompaktowych sterowników: centralnego zdalnego sterownika, centralnego wyłącznika i programowanego zegara. Sterowniki mogą być używane niezależnie lub łącznie dla grupy lub strefy, gdzie 1 grupa = kilkanaście (do 16) jednostek wewnętrznych, a 1 strefa = kilkanaście grup. Zdalne sterowanie centralne jest idealnym rozwiązaniem dla komercyjnych budynków o zmieniającej się liczbie użytkowników, gdyż pozwala na podział jednostek wewnętrznych według grup dla poszczególnych użytkowników (podział na strefy). Układ zegarowy harmonogramów pozwala na zaprogramowanie harmonogramu i warunków pracy dla każdego z użytkowników, przy czym ustawienia można łatwo zmienić w zależności od zmieniających się wymagań. DCS302C51 Centralny sterownik Umożliwia indywidualne sterowanie 64 grupami (strefami) jednostek wewnętrznych. możliwość sterowania maks. 64 grupami (128 jednostek wewnętrznych, maks. 10 jednostek zewnętrznych) możliwość sterowania maks. 128 grupami (128 jednostek wewnętrznych, maks. 10 jednostek zewnętrznych) za pomocą 2 centralnych zdalnych sterowników w różnych miejscach sterowanie strefowe sterowanie grupowe wyświetlanie kodu usterki maksymalna długość okablowania m (łącznie: m) możliwość sterowania strumieniem powietrza i przepływem HRV rozbudowane funkcje programowanego zegara DCS301B51 Centralny wyłącznik Umożliwia wspólne lub indywidualne sterowanie 16 grupami jednostek wewnętrznych. możliwość sterowania maks. 16 grupami (128 jednostek wewnętrznych) możliwość użycia 2 zdalnych sterowników umieszczonych w różnych miejscach wskaźnik stanu pracy urządzenia (normalna praca, alarm) wskaźnik sterowania centralnego maksymalna długość okablowania m (łącznie: m) DST301B51 Programowany zegar Umożliwia zaprogramowanie 64 grup. możliwość sterowania maks. 128 jednostkami wewnętrznymi 8 rodzajów harmonogramu tygodniowego maksymalnie 48-godzinny czas podtrzymania ustawień na zasilaniu awaryjnym maksymalna długość okablowania m (łącznie: m) 76

77 DTA113B51 Rozwiązanie podstawowe do sterowania Sky Air i VRV Adapter DS-NET DTA113B51 Funkcja rotacji Funkcja zastąpienia w przypadku awarii. BRC1D52 Do 4 jednostek/1 adapter DCS601C51 Szczegółowe i łatwe monitorowanie oraz obsługa systemów VRV (maks. 64 grup jednostek wewnętrznych). System usług sieciowych klimatyzacji Linia publiczna Modem na płycie sterownik zewnętrzny (domotics, BMS itd.) Ethernet Sygnał wymuszonego wyłączenia Alarm pożarowy DIII-NET Jednostki wewnętrzne HRV DCS601C51 Języki angielski francuski niemiecki włoski hiszpański holenderski portugalski Układ systemu Możliwość indywidualnego sterowania maksymalnie 64 jednostkami wewnętrznymi Panel dotykowy (ikony na pełnokolorowym wyświetlaczu ciekłokrystalicznym) Zarządzanie Łatwe zarządzanie zużyciem energii Zarządzanie historią pracy Sterowanie Sterowanie indywidualne (wartość zadana, start/stop, prędkość wentylatora) (maks. 64 grupy/ jednostki wewnętrzne) Harmonogram obniżenia parametrów Zaawansowana funkcja tworzenia harmonogramów (8 harmonogramów, 17 wzorów) Łatwe grupowanie w strefy Harmonogram roczny Awaryjny wyłącznik przeciwpożarowy Programy zależne Ulepszone funkcje monitoringu i sterowania HRV Automatyczne przełączenie chłodzenie/grzanie Optymalizacja grzania Ograniczenie temperatury Zabezpieczenie hasłem: 3 poziomy (ogólny, administratora i serwisowe) Szybki dobór i pełna kontrola Prosta nawigacja Monitorowanie Wizualizacja poprzez graficzny interfejs użytkownika (GUI) Funkcja zmiany koloru ikon na wyświetlaczu Tryb pracy jednostek wewnętrznych Wskaźnik wymiany filtra Multi PC Oszczędność kosztów Funkcja swobodnego chłodzenia Oszczędności na robociźnie Łatwa instalacja Zwarta budowa: ograniczona przestrzeń instalacji Ogólne oszczędności energii Otwarty interfejs Komunikacja z trzecim sterownikiem (domotics, BMS, itp.) jest możliwa za pomocą otwartego interfejsu (opcja http) Możliwość przyłączenia do VRV HRV Sky Air Split (przez adapter) 77

78 Nowość Systemem zarządzania małym budynkiem Mini BMS z pełną integracją wśród wszystkich stanowisk 99 Mini BMS w konkurencyjnej cenie 99 Międzystanowiskowa zabudowa produktów Daikin 99 Integracja sprzętu innych firm Przegląd systemu Integrator itm (DCM601A53) KONCENTRATOR Maksymalnie grup Do jednego integratora itm można przyłączyć maksymalnie 5 urządzeń Intelligent Touch Manager. Alarm pożarowy Linia Di/Pi Maksymalnie 200 m DCM601A51 Internet Extranet LAN Dostęp przez Internet Miernik energii w kwh Bezpośrednie połączenie typu plug & play! NOWOŚĆ Protokół BACnet Oświetlenie Pompa Wentylator Interfejs WAGO Moduł We/Wy Moduł We/Wy Moduł We/Wy Agregaty chłodnicze i AHU Split jednostki wewnętrzne, kurtyna powietrzna, hydroboks Ogrzewanie komercyjne Klimakonwektory Chłodzenie 78 Czujnik NOWOŚĆ NOWOŚĆ

79 DCM601A51 Łatwa obsługa Intuicyjny interfejs użytkownika Widok rozkładu pomieszczeń i bezpośredni dostęp do głównych funkcji jednostki wewnętrznej Wszystkie funkcje są dostępne poprzez ekran dotykowy lub interfejs internetowy Inteligentne zarządzanie energią Monitorowanie zgodności zużycia energii z planem Wykrywanie źródeł strat energii Odpowiednie harmonogramy gwarantują prawidłową eksploatację przez cały rok Oszczędność energii poprzez zblokowanie obsługi klimatyzacji z innym urządzeniami, np. grzewczymi Elastyczność Integracja (ogrzewanie, klimatyzacja, zastosowane systemy, chłodzenie) Protokół BACnet do podłączania sprzętu innych producentów Integracja we/wy urządzeń takich jak oświetlenie, pompy na modułach WAGO Koncepcja modularna dla małych i większych zastosowań Sterowanie do grupami jednostek wewnętrznych Łatwy serwis i uruchomienie Możliwość kontroli zawartości środka chłodniczego z zewnątrz, co eliminuje potrzebę kontroli na miejscu Uproszczone usuwanie usterek Oszczędność czasu przy oddawaniu do użytku dzięki specjalnemu narzędziu Automatyczna rejestracja jednostek wewnętrznych Elastyczność rozmiaru Od 64 do grup Przegląd funkcji DCM601A51 Języki angielski francuski niemiecki włoski hiszpański holenderski portugalski Układ systemu Można sterować maksymalnie grupami jednostek (ITM plus Integrator + 7 ipu (wraz z adapterem itm) Ethernet TCPIP Zarządzanie Dostęp przez Internet Proporcjonalny podział mocy (opcja) Zarządzanie historią pracy (awaria, czas pracy, ) Inteligentne zarządzanie energią - monitorowanie zgodności zużycia energii z planem - wykrywanie źródeł strat energii Funkcja obniżenia parametrów Funkcja temperatury komfortu Sterowanie Sterowanie indywidualne (2.560 grup) Ustawianie harmonogramów (harmonogram tygodniowy, kalendarz roczny, harmonogram sezonowy) Programy zależne Ograniczenie nastaw Ograniczenie temperatury Interfejs WAGO Modularna integracja sprzętu innych firm - złącze WAGO (interfejs pomiędzy urządzeniami WAGO i Modbus) - moduł Di - moduł Do - moduł Ai - moduł termistorowy Możliwość przyłączenia do - DX Split, Sky Air, VRV - Agregaty chłodnicze (poprzez sterownik POL638.70) - Daikin AHU - Klimakonwektory - Model Daikin Altherma Flex - Hydroboksy LT i HT - Kurtyny powietrzne - We/wy WAGO - Protokół BACnet 79

80 Interfejsy z protokołem standardowym Interfejs KNX Integracja Sky Air i VRV z systemami HA/BMS Podłączenie jednostek wewnętrznych Sky Air / VRV do interfejsu KNX w celu integracji z BMS oświetlenie Koncepcja Protokół interfejsu Daikin / KNX Sterownik Domotica sklep sterowanie żaluzjami tv Linia interfejsów KNX Integracja jednostek wewnętrznych Daikin poprzez interfejs KNX umożliwia monitorowanie i sterowanie wielu urządzeń, takich jak światła i żaluzje, z jednego centralnego sterownika. Jedną szczególnie ważną cechą jest możliwość zaprogramowania scenariusza np. Wyjazd z domu dal którego użytkownik końcowy wybiera zakres poleceń do jednoczesnego wykonania po wybraniu scenariusza. Przykładowo w scenariuszu Wyjazd z domu, wyłącza się klimatyzator i światła; zamykają się żaluzje i włącza się alarm. Interfejs KNX do STEROWANIE PODSTAWOWE Sky Air KLIC-DI wielkość 45 x 45 x 15 mm WŁ./ WYŁ. Tryb Auto, ogrzewanie, suszenie, wentylator, chłodzenie Auto, ogrzewanie, suszenie, wentylator, chłodzenie Temperatura Poziomy prędkości wentylatora 2 lub 3 2 lub 3 Automatyczny ruch Zatrzymanie lub ruch Automatyczny ruch lub pozycje stałe (5) VRV FUNKCJE ZAAWANSOWANE Zarządzanie błędami Błędy komunikacji, Scenariusze Automatyczne wyłączanie Ograniczenie temperatury Konfiguracja początkowa Konfiguracja nadrzędna i podrzędna 80

81 Interfejsy z protokołem standardowym Interfejs BACnet Zintegrowany system sterujący do bezproblemowego połączenia między systemami VRV i BMS Dane PPD są dostępne przez system BMS Interfejs podłączenia z systemem BMS Komunikacja przez protokół BACnet (połączenie przez Ethernet) Możliwość podłączenia 256 jednostek do każdej bramki BACnet Nieograniczone rozmiary instalacji Szybka i łatwa instalacja BACNET / ETHERNET VAM DAM602B51/52 INFRASTRUKTURA KLIMATYZACJI DAIKIN Sterowanie lokalne DIII- NET Jednostka zewnętrzna Sky Air Pilot zdalnego sterowania Alarm pożarowy Zabezpieczenia Zasilanie Sieć sterowania budynkiem Pompa Oświetlenie Winda Interfejsy z protokołem standardowym Interfejs LonWorks LON BMS Otwarta integracja sieciowa funkcji monitorowania i sterowania VRV w sieciach LonWorks Interfejs do połączenia z sieciami LonWorks Komunikacja poprzez protokół Lon (skrętka) Możliwość podłączenia 64 jednostek do każdego DMS-IF Nieograniczone rozmiary instalacji Szybka i łatwa instalacja ETHERNET (TCP/IP) LonTalk adapter VAM DMS504B51 Sterowanie lokalne DIII- NET Jednostka zewnętrzna Sky Air Sieć sterowania budynkiem adapter LonPoint LonTalk LonPoint Pilot zdalnego sterowania INFRASTRUKTURA KLIMATYZACJI DAIKIN Zabezpieczenia System alarmowy przeciwpoż. 81

82 K.RSS Bezprzewodowy czujnik temperatury w pomieszczeniu Elastyczny i łatwy montaż Dokładny pomiar temperatury dzięki elastycznemu umieszczeniu czujnika Zbędne okablowanie Nie ma potrzeby wiercenia otworów Idealny w przypadku odnawiania pomieszczenia Schemat połączeń płytka drukowana obwodów jednostki wewnętrznej Daikin (przedstawiono przykład FBQ-C8) Zasilanie X35A Czujnik powietrza X16A ODBIORNIK RF NADAJNIK RF Dane techniczne ZESTAW BEZPRZEWODOWEGO CZUJNIKA TEMPERATURY W POMIESZCZENIU (K.RSS) BEZPRZEWODOWY ODBIORNIK TEMPERATURY W POMIESZCZENIU BEZPRZEWODOWY CZUJNIK TEMPERATURY W POMIESZCZENIU Wymiary mm 50 x 50 ø 75 Ciężar g Zasilanie prąd stały o napięciu 16V, maks. 20 ma nie dotyczy Trwałość baterii nie dotyczy +/- 3 lata Typ baterii nie dotyczy bateria litowa 3 V Maksymalny zasięg m 10 Zakres pracy C 0~50 Komunikacja Typ RF Częstotliwość MHz 868,3 Informacja o temperaturze w pomieszczeniu jest wysyłana do jednostki wewnętrznej co 90 sekund lub jeśli różnica temperatur wynosi 0,2 C lub jest większa. KRCS01-1B KRCS01-4B Przewodowy czujnik temperatury w pomieszczeniu Dokładny pomiar temperatury dzięki elastycznemu umieszczeniu czujnika Dane techniczne Wymiary (Wys. x Szer.) mm 60 x 50 Ciężar g 300 Długość okablowania rozgałęźnika m 12 82

83 Inne urządzenia integracyjne Płytki obwodów drukowanych adapterów - proste rozwiązania dla unikatowych wymagań Płytki drukowane adapterów Daikin zapewniają proste rozwiązania dla unikatowych wymagań. Są tanią opcją spełniającą proste wymagania sterowania i można ich używać w pojedynczych jednostkach lub w zespołach. (E)KRP1B* adapter okablowania KRP2A*/KRP4A* Adapter okablowania dla wyposażenia elektrycznego Umożliwia integrację dodatkowych urządzeń grzejnych, nawilżaczy, wentylatorów, przepustnic Zasilany przez jednostkę wewnętrzną i montowany w niej Zdalne włączanie i wyłączanie do 16 jednostek wewnętrznych (1 grupa) (KRP2A* przez P1 P2) Zdalne uruchamianie i zatrzymywanie do 128 jednostek wewnętrznych (64 grupy) (KRP4A* przez F1 F2) Sygnalizacja alarmu / wyłączanie w razie pożaru Zdalne ustawianie temperatury zadanej Koncepcja i zalety Tania opcja spełniająca proste wymagania sterowania Umieszczane w pojedynczych jednostkach i w zespołach 83

84 Wentylacja, jednostki skraplające i zastosowanie AHU ERQ ERQ AV1 ERQ140AV1 ERQ125AW1 ERQ AW1 Centralna taca skroplin KWC26B160 KWC26B280 Centralne odprowadzenie skroplin KKPJ5F180 KKPJ5F180 - Wybierak chłodzenie/ogrzewanie KRC19-26A6 Skrzynka montażowa KJB111A Uwagi (1) Komora filtra ma kołnierz zasysający (Jednostka główna go nie posiada) Niektóre opcje mogą być niedostępne na skutek warunków montażu Przed zamówieniem prosimy to sprawdzić. Niektóre opcje mogą nie być możliwe do wykorzystania w połączeniu. Hałas podczas pracy może się nieco zwiększać w zależności od wykorzystanych opcji. VAM150FA VAM250FA VAM350FB VAM500FB VAM650FB VAM800FB VAM1000FB VAM1500FB VAM2000FB Filtry przeciwpyłowe EN779 średni M6 - - EKAFV50F6 EKAFV50F6 EKAFV80F6 EKAFV80F6 EKAFV100F6 EKAFV100F6 x2 EKAFV100F6 x2 EN779 gęsty F7 - - EKAFV50F7 EKAFV50F7 EKAFV80F7 EKAFV80F7 EKAFV100F7 EKAFV100F7 x2 EKAFV100F7 x2 EN779 gęsty F8 - - EKAFV50F8 EKAFV50F8 EKAFV80F8 EKAFV80F8 EKAFV100F8 EKAFV100F8 x2 EKAFV100F8 x2 Tłumik Nazwa modelu KDDM24B50 KDDM24B100 KDDM24B100 KDDM24B100 KDDM24B100 x2 KDDM24B100 x2 Nominalna średnica rury (mm) Czujnik CO BRYMA65 BRYMA65 BRYMA65 BRYMA100 BRYMA100 BRYMA200 BRYMA200 Grzałka elektryczna VH dla VAM VH1B VH2B VH2B VH3B VH3B VH4B / VH4/AB VH4B / VH4/AB VH5B VH5B 84

85 INDYWIDUALNE SYSTEMY STEROWANIA VAM-FA/FB EKEQFCB 2 EKEQDCB 2 EKEQMCB 2 Przewodowy zdalny sterownik BRC1D52 BRC1D52 BRC1D52 1 BRC1D52 1 Przewodowy zdalny sterownik VAM BRC301B SYSTEMY STEROWANIA CENTRALNEGO VAM-FA/FB EKEQFCB 2 EKEQDCB 2 EKEQMCB 2 Centralny sterownik DCS302C Wbudowany wyłącznik Wł./Wył. DCS301B Programowany zegar DST301B INNE VAM FA VAM FB EKEQFCB 2 EKEQDCB 2 EKEQMCB 2 Adapter kablowy do urządzeń elektrycznych (uwaga 6) KRP2A51 (3) KRP2A51(3) KRP2A61 - KRP4A51 Adapter PCB dla nawilżacza KRP50-2 (3) BRP4A50A (4/5) Adapter PCB do grzałki innego producenta BRP4A50 BRP4A50A (4/5) Zdalny czujnik KRCS01-1 Uwagi (1) Wybierak chłodzenie/ogrzewanie wymagany do obsługi (2) Nie podłączać systemu do urządzeń DIII-net (inteligentny sterownik, inteligentny menadżer, interfejsy LonWorks, BACnet ). (3) Wymagany zestaw instalacyjny KRP50-2A90 do VAM FA. (4) Dodatkowo potrzebna płyta montażowa EKMPVAM do VAM FB. (5) Nie można łączyć ze sobą grzałek i nawilżaczy innych producentów (6) Zewnętrzne sterowanie i monitoring (Wł./Wył., sygnał pracy, wskazania usterek) 7) Używać ERQ, EKEQ, EKEXV tylko w połączeniu z centralą wentylacyjną. Nie podłączać systemu do innych jednostek wewnętrznych. GRZAŁKA ELEKTRYCZNA VH DLA VAM Napięcie zasilania 220 / 250 V prądu zmiennego 50 / 60 Hz. +/-10 % Natężenie wyjściowe (maks.) 19 A przy 40 C (otoczenie) Czujnik temperatury 5k omów przy 25 C (tabela 502 1T) Zakres sterowania temperaturą 0 do 40 C / (0-10V %) Wbudowany regulator czasowy Regulacja od 1 do 2 minut (ustawienie fabryczne to 1,5 minuty) Bezpiecznik układu sterowania 20 X5 mm 250 m A Diody LED Zasilanie wł. - żółta Grzałka wł. - czerwona (stała lub pulsująca, wskazująca sterowanie impulsowe) Usterka w mechanizmie strumienia powietrza - czerwona Otwory montażowe Centralne otwory 98 mm X 181 mm, 5 mm ø Maks. temp. otoczenia w pobliżu skrzynki zaciskowej 35 C (podczas pracy) Automatyczne odcinanie przy wysokiej temperaturze Ustawienie wstępne 100 C Ręczne odcinanie przy wysokiej temperaturze Ustawienie wstępne 125 C Przekaźnik 1 A 120 V AC lub 1 A 24 V DC Nastawa wejściowa BMS 0-10 VDC GRZAŁKA ELEKTRYCZNA VH DLA VAM VH1B VH2B VH3B VH4B VH4/AB VH5B Wydajność kw ,5 2,5 2,5 Średnica kanału mm Możliwość podłączenia VAM VAM150FA VAM250FA VAM500FB VAM800FB VAM800FB VAM1500FB - VAM350FB VAM650FB VAM1000FB VAM1000FB VAM2000FB JEDNOSTKI ZEWNĘTRZNE 2MXS40H 2MXS50H 3MXS40K 3MXS52E 3MXS68G 4MXS68F 4MXS80E 5MXS90E Kratka regulacji kierunku przepływu powietrza KPW945A4 Adapter sterowania zewnętrznego do jednostki zewnętrznej Umożliwia uruchomienie trybu cichej pracy i trzech poziomów ograniczenia wydajności poprzez zewnętrzne styki. Łączy przewody komunikacyjne F1/F2 i wymaga zasilania z jednostki wewnętrznej. KRC19-26A6 Mechaniczny przełącznik chłodzenia/ogrzewania umożliwia przełączanie całego systemu pompy ciepła lub jednego modułu BS systemu z odzyskiem ciepła na tryb chłodzenia, ogrzewania lub na pracę samego wentylatora. Łączy zaciski A-B-C jednostki zewnętrznej/modułu BS. KJB111A Skrzynka instalacyjna dla zdalnego przełącznika chłodzenia/ogrzewania KRC19-26 BPMKS967B2B/B3B Dostawca rozgałęźnika (do podłączenia 2/3 jednostek wewnętrznych RA) KKPJ5F180 Centralne odprowadzenie skroplin RXYSQ DTA104A53/61/62 Do zainstalowania przy jednostce wewnętrznej: typ adaptera zależy od typu jednostki wewnętrznej Zobacz opcje i akcesoria zespołów wewnętrznych 85

86 Opcje i akcesoria - JEDNOSTKI WEWNĘTRZNE - SYSTEMY STEROWANIA FCQHG71F FCQHG100F FCQHG125F FCQHG140F FCQG35F FCQG50F FCQG60F FCQG71F FCQG100F FCQG125F FCQG140F Przewodowy zdalny sterownik BRC1D52 / BRC1E52A (3) / BRC1E52B (4) BRC1D52 / BRC1E52A (3) / BRC1E52B (4) Zdalny sterownik na podczerwień + panel dekoracyjny - - Sterownik I-touch DCS601C51 DCS601C51 Zdalny sterownik na podczerwień (pompa ciepła) BRC7FA532F (5) BRC7FA532F (5) Uproszczony zdalny sterownik - - Zdalny sterownik do użytku w hotelach BRC3A61 BRC3A61 Centralny sterownik DCS302C51 DCS302C51 Centralny wyłącznik DCS301B51 DCS301B51 Programowany zegar DST301B51 DST301B51 Adapter okablowania (synchronizacja dla wentylatora świeżego powietrza wlotowego) - - Adapter do zewnętrznego WŁĄCZANIA/WYŁĄCZANIA i monitorowania / dla urządzeń elektrycznych KRP1B57/KRP4A53 (1)(5) KRP1B57/KRP4A53 (1)(5) Adapter interfejsu do Sky Air - - Skrzynka instalacyjna do płytki drukowanej adaptera KRP1H98 (5) KRP1H98 (5) Zdalny czujnik KRCS01-4 KRCS01-4 Zdalne WŁĄCZANIE/WYŁĄCZANIE, wymuszone WYŁĄCZANIE EKRORO2 - Skrzynka elektryczna z zaciskiem uziemiającym (3 bloki) KJB311A KJB311A Skrzynka elektryczna z zaciskiem uziemiającym (2 bloki) KJB212A KJB212A Adapter okablowania (licznik godzin pracy) EKRP1C11 (1)(5) EKRP1C11 (1)(5) Płytka drukowana opcji dla zewnętrznej grzałki, nawilżacza lub licznika godzin pracy - - Opcja PCB do sterowania grupowego (NIM03) - - Uwagi (1) Potrzebna jest skrzynka instalacyjna dla płytki drukowanej adaptera. (2) Potrzebny jest adapter dla systemów serii Sky Air (DTA112BA51). (3) W następujących językach: angielski, niemiecki, francuski, włoski, hiszpański, holenderski, grecki, rosyjski, turecki, portugalski, polski (4) W następujących językach: angielskim, niemieckim, czeskim, chorwackim, węgierskim, rumuńskim, słoweńskim, bułgarskim, słowackim, serbskim, albańskim. (5) Opcja niedostępna w połączeniu z BYCQ140*G. (6) Potrzebna skrzynka montażowa dla płytki drukowanej adaptera (KRP1B101). (7) Grzałka elektryczna, nawilżacz i licznik godzin pracy dostawa miejscowa. Tych części nie wolno montować wewnątrz urządzenia. (8) Funkcje czujników nie są dostępne. (9) Funkcja niezależnego sterowania klapami nawiewu nie jest dostępna. JEDNOSTKI WEWNĘTRZNE FCQHG71F FCQHG100F FCQHG125F FCQHG140F FCQG35F FCQG50F FCQG60F FCQG71F FCQG100F FCQG125F FCQG140F Filtr wymienny o długim okresie trwałości użytkowej KAFP551K160 KAFP551K160 Zestaw pompki skroplin standard standard Element zamykający wylot powietrza KDBHQ55B140 (4) KDBHQ55B140 (4) Panel dekoracyjny BYCQ140D + BYCQ140DW(1) + BYCQ140DG (2)(3) BYCQ140D + BYCQ140DW(1) + BYCQ140DG (2)(3) Panel dekoracyjny + sterownik na podczerwień - - Zestaw do montażu panelu dekoracyjnego urządzenia - - Zestaw wlotu świeżego powietrza (typ do montażu bezpośredniego) KDDQ55B140-1 (4)+ KDDQ55B140-2 (6) KDDQ55B140-1 (4)+ KDDQ55B140-2 (6) Podłączenie okrągłych kanałów nawiewu powietrza - - Panel maskujący - - Zestaw czujnika BRYQ140A (5) BRYQ140A (5) Uwagi (1) BYCQ140DW ma białą izolację. Należy pamiętać, że brud jest bardziej widoczny na białej izolacji, więc nie zaleca się instalowania panelu dekoracyjnego BYCQ140DW w środowiskach zanieczyszczonych. (2) Do sterowania BYCQ140DG potrzebny jest sterownik BRC1E*. (3) BYCQ140DG jest kompatybilny tylko ze Sky Air RZQ(G), RZQS(G); wszystkimi jednostkami zewnętrznymi VRV; Split RKS, RXS. (4) Opcja niedostępna w połączeniu z BYCQ140DG. (5) Zestaw czujnika można użytkować tylko razem z BRC1E52A/B. (6) BYFQ60B2 = podstawowy, BYFQ60CW = biały, BYFQ60CS = szary (7) BRYQ60AW = biały, BRYQ60AS = szary (8) Obydwie części wlotu świeżego powietrza są wymagane dla każdej jednostki. 86

87 ACQ71B ACQ100B ACQ125B FFQ25C FFQ35C FFQ50C FFQ60C FDBQ25B FBQ35C8 FBQ50C8 FBQ60C8 FBQ71C8 FBQ100C8 FBQ125C8 FBQ140C8 ABQ71B ABQ125A ABQ140A ARCWB BRC1D52 / BRC1E52A (3) - BRC1E52B (4)(9) BRC1D52 / BRC1E52A (3) BRC1E52B (4) BRC1D52 / BRC1E52A (3) BRC1E52B (4) - ADP125A DCS601C51 - DCS601C51 (2) - - BRC7EB530/BRC7F530W/BRC7F530S (8-9) - BRC4C BRC3A DCS302B51 - DCS302C DCS301B51 - DCS301B DST301B51 - DST301B KRP1B KRP1B57/KRP4A53 (6) - KRP4A51/KRP2A DTA112B KRP1B101 / KRP1BA KRCS KRCS EKRORO EKRP1B2 EKRP1B EKRP1B2A (7) - R R ACQ71B ACQ100B ACQ125B FFQ25C FFQ35C FFQ50C FFQ60C FDBQ25B FBQ35C8 FBQ50C8 FBQ60C8 FBQ71C8 FBQ100C8 FBQ125C8 FBQ140C8 ABQ71B ABQ125A ABQ140A - KAFQ441BA standard standard - standard - - BDBHQ44C BYFQ60B3/BYFQ60CW/BYFQ60CS (6) - BYBS45D BYBS71D BYBS125D - ADP125A EKBYBSD - - KDDQ44XA KDAJ25K56A KDAJ25K71A KDAJ25K140A - - KDBQ44B BRYQ60AW/BRYQ60AS (7)

88 Opcje i akcesoria - JEDNOSTKI WEWNĘTRZNE - SYSTEMY STEROWANIA FDQ125C FDQ200B FDQ250B FAQ71C FAQ100C FHQ35C FHQ50C FHQ60C FHQ71C Przewodowy zdalny sterownik BRC1D52 / BRC1E52A (3) / BRC1E52B (4) BRC1D52 / BRC1E52A (3) / BRC1E52B (4) BRC1D52 / BRC1E52A (3) / BRC1E52B (4) Sterownik I-touch DCS601C51 - DCS601C51 - Zdalny sterownik na podczerwień (pompa ciepła) BRC4C65 - BRC7EB518 BRC7G53 Uproszczony zdalny sterownik - BRC2C51 - Zdalny sterownik do użytku w hotelach - BRC3A61 - Centralny sterownik DCS302C51 DCS302C51 DCS302C51 Centralny wyłącznik DCS301B51 DCS301B51 DCS301B51 Programowany zegar DST301B51 DST301B51 DST301B51 Adapter okablowania (synchronizacja dla wentylatora świeżego powietrza wlotowego) KRP1C64 KRP1B Adapter do zewnętrznego WŁĄCZANIA/WYŁĄCZANIA i monitorowania / dla urządzeń elektrycznych KRP4A51 KRP4A51 (1) KRP1B54 / KRP4A52(1) Adapter interfejsu do Sky Air (2) - DTA112B Skrzynka instalacyjna do płytki drukowanej adaptera - KRP4A93 KRP1D93A Zdalny czujnik KRCS01-4B - KRCS01-1 KRCS01-4B Zdalne WŁĄCZANIE/WYŁĄCZANIE, wymuszone WYŁĄCZANIE EKRORO3 EKRORO - EKRORO4 Skrzynka elektryczna z zaciskiem uziemiającym (3 bloki) - KJB311A KJB311A Skrzynka elektryczna z zaciskiem uziemiającym (2 bloki) - KJB212A KJB212A Płytka drukowana opcji dla zewnętrznej grzałki, nawilżacza lub licznika godzin pracy EKRP1B2 EKRP1B2 - - Płyta montażowa do płytki obwodów drukowanych adaptera KRP4A Opcja PCB do sterowania grupowego (NIM03) Uwagi (1) Potrzebna jest skrzynka instalacyjna dla płytki drukowanej adaptera. (2) Potrzebny jest adapter dla systemów serii Sky Air (DTA112BA51). (3) W następujących językach: angielski, niemiecki, francuski, włoski, hiszpański, holenderski, grecki, rosyjski, turecki, portugalski, polski (4) W następujących językach: angielskim, niemieckim, czeskim, chorwackim, węgierskim, rumuńskim, słoweńskim, bułgarskim, słowackim, serbskim, albańskim. (5) Grzałka elektryczna, nawilżacz i licznik godzin pracy dostawa miejscowa. Tych części nie wolno montować wewnątrz urządzenia. (6) Za pomocą sterownika na podczerwień nie można sterować indywidualnymi klapami nawiewu i układem automatycznej regulacji objętości powietrza. JEDNOSTKI WEWNĘTRZNE FDQ125C FDQ200B FDQ250B FAQ71C FAQ100C FHQ35C FHQ50C FHQ60C FHQ71C Filtr wymienny o długim okresie trwałości użytkowej - - KAFP501A56 KAFP501A80 Zestaw pompki skroplin standard - K-KDU572EVE KDU50P60 Zestaw kolan (w kierunku do góry) - - KHFP5M35 KHFP5N63 Element zamykający wylot powietrza Panel dekoracyjny wylotu powietrza Panel dekoracyjny BYBS125D (1) - - Panel dekoracyjny (opcja) EKBYBSD - - Filtr przeciwzakłóceniowy - KEK26-1A - Podłączenie okrągłych kanałów nawiewu powietrza KDAJ25K140A - - Zestaw wlotu świeżego powietrza (typ do montażu bezpośredniego) - - KDDQ50A140 Uwagi (1) Do bezpośredniego montażu na jednostce wymagana jest opcja EKBYBSD panelu dekoracyjnego JEDNOSTKI ZEWNĘTRZNE RZQG71L8V1/Y1 RZQG100L8V1/Y1 RZQG125L8V1/Y1 RZQG140LV1/Y1 RZQSG71L3V1 Kratka regulacji kierunku przepływu powietrza - Centralne odprowadzenie skroplin - Dla układu twin KHRQ22M20TA (KHRQ58T) ² - Rozgałęzienie instalacji rurowej Dla układu triple - KHRQ127H (KHRQ58T) ² - czynnika chłodniczego Do układu double-twin - KHRQ22M20TA (KHRQ58T)² - Wymagany zestaw adaptera KRP58M51 Grzałka płyty dolnej EKBPH140L7 1 Uwagi (1) Grzałka płyty dolnej jest dostępna tylko do modeli RZQG*. (2) Dla kombinacji RZQ(S)G w połączeniu z FCQG35-71F lub FCQHG71F należy użyć rozgałęzienia instalacji rurowej czynnika chłodniczego podanego w nawiasie. (3) Dla kombinacji RZQG71L8V1 i EKBPH140L7 konieczne jest użycie wymaganego adaptera KRP58M51 do podłączenia grzałki dolnej płyty. 88

89 FHQ100C FHQ125C FHQ140C AHQ71C AHQ100C AHQ125C AHQ140C FUQ71C FUQ100C FUQ125C FVQ71C FVQ100C FVQ125C FVQ140C ARCWB BRC1D52 / BRC1E52A (3) / BRC1E52B (4) BRC1D52 / BRC1E52A (3) / BRC1E52B (4) - - DCS301C51 - BRC7C58 (6) BRC2C BRC3A61 - DCS302C51 DCS302C51 - DCS301B51 DCS301B51 - DST301B51 DST301B KRP4A53 (1) KRP1B57 / KRP4A KRP1B97 KRP4AA95 - KRCS EKRORO5 - - KJB311A - - KJB212A R FHQ100C FHQ125C AHQ71C AHQ100C AHQ125C AHQ140C FUQ71C FUQ100C FUQ125C FVQ71C FVQ100C FVQ125C FVQ140C KAFP501A160 - KAFP551K160 KAFJ95L160 KDU50P140 - standard - KHFP5N KDBHP49B KDBTP49B RZQSG100L8V1/Y1 RZQSG125L8V1/Y1 RZQSG140LV1/Y1 AZQS71BV1/BY1 AZQS125BV1/BY1 AZQS140BV1/BY1 RZQ200C RZQ250C KWC26B280 KHRQ22M20TA (KHRQ58T) ² - KHRQ22M20TA KHRQ127H (KHRQ58T)² - KHRQ250H7 KHRQ22M20TA (KHRQ58T)² - KHRQ22M20TA(x3) KRP58M51 KRP58M51 KRP58M Sterownik dachowy Płytka drukowana Elektroniczny zawór rozprężny Gold Fin (NA549) Sprężarka spiralna Filtr powietrza Saranet Przepływ boczny Wymienny Filtr osuszacz Przełącznik wysokiego ciśnienia Przełącznik niskiego ciśnienia Ekonomizer UATYQ-C ECONO-AY1 Dla UATYP-AY1(B) nie ma dostępnych opcji Dla ECONO-AY1 nie ma dostępnych opcji 89

90 Nowa europejska klasa energetyczna Oznakowanie zachęca do inteligentnych wyborów Aby użytkownicy mogli dokonywać porównań i podejmować decyzje o zakupach w oparciu o jednolite kryteria klasyfikowania, Europa wprowadziła klasy energetyczne. Poprzednie klasy energetyczne wprowadzenie w roku 1992 miało swoje znaczenie. W 2013 Europa wprowadziła sezonową klasę energetyczną. Klasa ta umożliwi użytkownikom końcowym podejmowanie jeszcze bardziej świadomych wyborów, ponieważ sprawność sezonowa odzwierciedla efektywność klimatyzatora w całym sezonie użytkowania. Klasa energetyczna obejmuje wiele poziomów klasyfikacji od A+++ do D, reprezentowanych przez odcienie kolorów od ciemnej zieleni (najwyższa sprawność energetyczna) po czerwień (najniższa sprawność). Informacje, jakie zawiera klasa obejmują nie tylko wskaźnik sprawności sezonowej dla grzania (SCOP) i chłodzenia (SEER), lecz również roczne zużycie energii oraz poziomy hałasu. Szczegóły dotyczące klasy Nazwa producenta oraz produkt SEER: wskaźnik sprawności sezonowej dla chłodzenia Klasyfikacja od A+++ (najwyższa sprawność energetyczna) do D (najniższa sprawność energetyczna). Obciążenie obliczeniowe dla chłodzenia Nowe wskaźniki sprawności sezonowej dla chłodzenia (SEER) Roczne zużycie energii w sezonie chłodzenia, w tym tryby pomocnicze Głośność dla jednostki wewnętrznej Głośność dla jednostki zewnętrznej Kombinacja jednostki wewnętrznej i zewnętrznej SCOP: wskaźnik sprawności sezonowej dla grzania Klasyfikacja od A+++ (najwyższa sprawność energetyczna) do D (najniższa sprawność energetyczna). Obciążenie obliczeniowe dla ogrzewania Nowe wskaźniki sprawności sezonowej dla grzania (SCOP) Roczne zużycie energii w sezonie grzewczym, w tym tryby pomocnicze Aby wziąć pod uwagę szeroki zakres warunków, wykorzystywane są 3 strefy klimatyczne: zimna, średnia i ciepła Niebieski = klimat chłodniejszy (opcjonalnie) Zielony = klimat średni (obowiązkowo) Pomarańczowy = klimat cieplejszy (opcjonalnie) 90

91 Zasilanie V1 = 1~, V, 50 Hz VE = 1~, V/220 V, 50 Hz/60 Hz* W1 = 3N~, 400 V, 50 Hz * Dla zasilania VE w niniejszym katalogu wyświetlane są tylko dane 1~, V, 50 Hz. Warunki pomiarów Klimatyzacja 1) nominalne wydajności chłodnicze wyznaczono na podstawie: temperatura wewnętrzna temperatura zewnętrzna całkowita długość instalacji rurowej Różnica poziomów 27 CDB/19 CWB 35 CDB 7,5 m 0 m 2) nominalne wydajności grzewcze wyznaczono na podstawie: temperatura wewnętrzna temperatura zewnętrzna całkowita długość instalacji rurowej Różnica poziomów 20 CDB 7 CDB/6 CWB 7,5 m 0 m Poziom ciśnienia akustycznego mierzony jest za pomocą mikrofonu z pewnej odległości od jednostki. Jest to wartość względna, zależy od odległości i warunków akustycznych (warunki pomiaru - patrz instrukcje z danymi technicznymi). Poziom mocy akustycznej to wartość absolutna oznaczająca moc wytwarzaną przez źródło dźwięku. Bardziej szczegółowe informacje znajdują się w naszych książkach danych technicznych. 91

92 Wzornictwo i genialne rozwiązanie jednym w "Topowe wzornictwo idące z duchem czasu" Niniejsza broszura została przygotowana w formie informacyjnej i nie stanowi wiążącej oferty Daikin Europe N.V. Zawartość broszury powstała zgodnie z najlepszą wiedzą Daikin Europa N.V. Nie udzielamy wyraźnie zastrzeżonej ani dorozumianej gwarancji na kompletność, dokładność, rzetelność lub przydatność do określonego celu treści oraz produktów i usług przedstawionych w niniejszym wydawnictwie. Dane techniczne mogą ulec zmianie bez wcześniejszego powiadomienia. Daikin Europe N.V. nie ponosi odpowiedzialności za jakiekolwiek bezpośrednie lub pośrednie szkody, wynikające z lub związane z użyciem i/lub sposobem interpretacji niniejszej broszury. Firma Daikin Europe N.V. posiada prawa autorskie całości przedstawionej treści. ECPPL Daikin Europe N.V. jest uczestnikiem Programu Certyfikującego Eurovent dla zespołów chłodzących ciecz (LCP), central klimatyzacyjnych (AHU) i klimakonwektorów (FCU), sprawdzić ważność certyfikatu na stronie internetowej: lub Dystrybucja produktów Daikin: Naamloze Vennootschap - Zandvoordestraat 300, B-8400 Oostende - Belgia BE RPR Oostende ECPPL /14 Copyright Daikin Aktualna publikacja zastępuje ECPPL14-114P. Wydrukowano na nie chlorkowanym papierze. Przygotowanie La Movida, Belgia Odp. wydaw.: Daikin Europe N.V., Zandvoordestraat 300, B-8400 Oostende
