(54) Układ centralki przeciw pożarowej sterująco-sygnalizacyjnej drzwi
|
|
- Krystyna Janik
- 8 lat temu
- Przeglądów:
Transkrypt

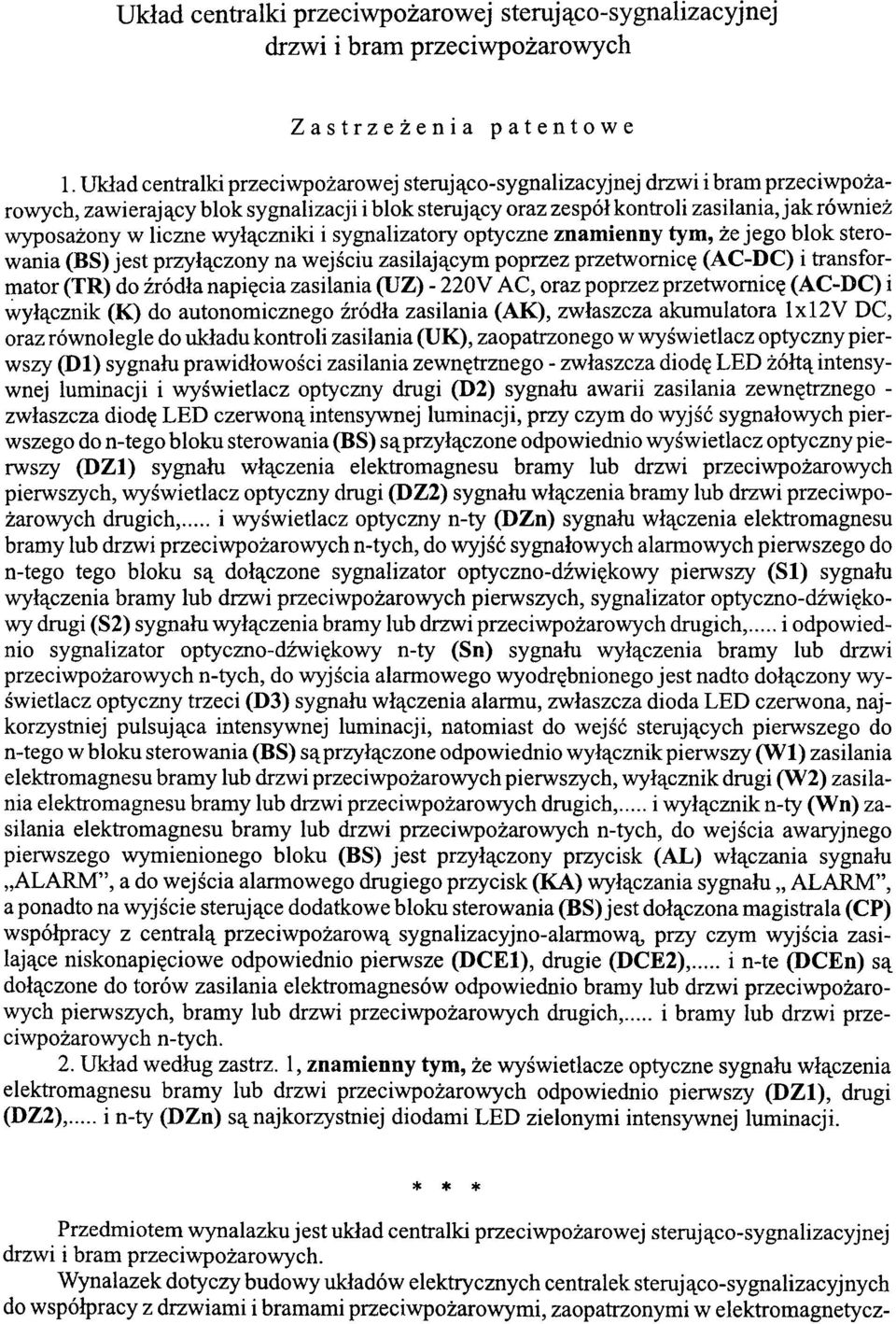

1 RZECZPOSPOLITA POLSKA Urząd Patentowy Rzeczypospolitej Polskiej (12) OPIS PATENTOWY (19) PL (21) Numer zgłoszenia: (22) Data zgłoszenia: (11) (13) B1 (51) IntCl7 G08B 25/14 G08B 17/00 (54) Układ centralki przeciw pożarowej sterująco-sygnalizacyjnej drzwi i bram przeciwpożarowych (43) Zgłoszenie ogłoszono: BUP 05/98 (73) Uprawniony z patentu: UNIMA Spółka Akcyjna, Komorniki, PL (72) Twórcy wynalazku: Zenon Małkowski, Poznań, PL (45) O udzieleniu patentu ogłoszono: WUP 07/01 (74) Pełnomocnik: Jaeszke Andrzej M., Zakład Usług Patentowych JAMPAT PL B1 1. Układ centralki przeciwpożarowej sterująco-sygnalizacyjnej drzwi i b ram przeciwpożarowych, zawierający blok sygnalizacji i blok sterujący oraz zespół kontroli zasilania, jak również wyposażony w liczne wyłączniki i sygnalizatory optyczne znamienny tym, ze jego blok sterowania (BS) jest przyłączony na wejściu zasilającym poprzez przetwornicę (AC-DC) i transformator (TR) do źródła napięcia zasilania (UZ) - 220V AC, oraz poprzez przetwornicę (AC-DC) i wyłącznik (K) do autonomicznego źródła zasilania (AK), zwłaszcza akumulatora 1 x 12 V DC, oraz równolegle do układu kontroli zasilania (UK), zaopatrzonego w wyświetlacz optyczny pierwszy (D l) sygnału prawidłowości zasilania zewnętrznego - zwłaszcza diodę LED żółtą intensywnej luminacji i wyświetlacz optyczny drugi (D2) sygnału awarii zasilania zewnętrznego - zwłaszcza diodę LED czerwoną intensywnej luminacji, przy czym do wyjść sygnałowych pierwszego do n-tego bloku sterowania (BS) są przyłączone odpowiednio wyświetlacz optyczny pierwszy (DZ1) sygnału włączenia elektromagnesu bramy lub drzwi przeciwpożarowych pierwszych, wyświetlacz optyczny drugi (DZ2) sygnału włączenia bramy lub drzwi przeciwpożarowych drugich, i wyświetlacz optyczny n-ty (DZn) sygnału włączenia elektromagnesu bramy lub drzwi przeciwpożarowych n- tych, do wyjść sygnałowych alarmowych pierwszego do n-tego tego bloku są dołączone sygnalizator optyczno-dźwiękowy pierwszy (S1) sygnału wyłączenia bramy lub drzwi przeciwpożarowych pierwszych, sygnalizator optyczno-dźwiękowy drugi (S2) sygnału wyłączenia bramy lub drzwi przeciwpożarowych drugich,, i odpowiednio sygnalizator optyczno-dźwiękowy n-ty (Sn) sygnału wyłączenia bramy lub drzwi przeciwpożarowych n-tycli, do wyjścia alarmowego wyodrębnionego jest nadto dołączony wyświetlacz optyczny trzeci (D3) sygnału włączenia alarmu, zwłaszcza dioda LED czerwona, najkorzystniej pulsująca intensywnej luminacji, natomiast do wejść sterujących pierwszego do n-tego w bloku sterowania (BS) są przyłączone odpowiednio wyłącznik pierwszy (W 1) zasilania elektromagnesu bramy lub drzwi przeciwpożarowych pierwszych, wyłącznik drugi (W2) zasilania elektromagnesu bramy lub drzwi przeciwpożarowych drugich,... i wyłącznik n-ty (Wn) zasilania elektromagnesu bramy lub drzwi.
2 Układ centralki przeciwpożarowej sterująco-sygnalizacyjnej drzwi i bram przeciwpożarowych Zastrzeżenia patentowe 1. Układ centralki przeciwpożarowej sterująco-sygnalizacyjnej drzwi i bram przeciwpożarowych, zawierający blok sygnalizacji i blok sterujący oraz zespół kontroli zasilania, jak również wyposażony w liczne wyłączniki i sygnalizatory optyczne znamienny tym, że jego blok sterowania (BS) jest przyłączony na wejściu zasilającym poprzez przetwornicę (AC-DC) i transformator (TR) do źródła napięcia zasilania (UZ) - 220V AC, oraz poprzez przetwornicę (AC-DC) i wyłącznik (K) do autonomicznego źródła zasilania (AK), zwłaszcza akumulatora 1x12V DC, oraz równolegle do układu kontroli zasilania (UK), zaopatrzonego w wyświetlacz optyczny pierwszy (Dl) sygnału prawidłowości zasilania zewnętrznego - zwłaszcza diodę LED żółtą intensywnej luminacji i wyświetlacz optyczny drugi (D2) sygnału awarii zasilania zewnętrznego - zwłaszcza diodę LED czerwoną intensywnej luminacji, przy czym do wyjść sygnałowych pierwszego do n-tego bloku sterowania (BS) są przyłączone odpowiednio wyświetlacz optyczny pierwszy (DZ1) sygnału włączenia elektromagnesu bramy lub drzwi przeciwpożarowych pierwszych, wyświetlacz optyczny drugi (DZ2) sygnału włączenia bramy lub drzwi przeciwpożarowych drugich,...i wyświetlacz optyczny n-ty (DZn) sygnału włączenia elektromagnesu bramy lub drzwi przeciwpożarowych n-tych, do wyjść sygnałowych alarmowych pierwszego do n-tego tego bloku są dołączone sygnalizator optyczno-dźwiękowy pierwszy (SI) sygnału wyłączenia bramy lub drzwi przeciwpożarowych pierwszych, sygnalizator optyczno-dźwiękowy drugi (S2) sygnału wyłączenia bramy lub drzwi przeciwpożarowych drugich, i odpowiednio sygnalizator optyczno-dźwiękowy n-ty (Sn) sygnału wyłączenia bramy lub drzwi przeciwpożarowych n-tych, do wyjścia alarmowego wyodrębnionego jest nadto dołączony wyświetlacz optyczny trzeci (D3) sygnału włączenia alarmu, zwłaszcza dioda LED czerwona, najkorzystniej pulsująca intensywnej luminacji, natomiast do wejść sterujących pierwszego do n-tego w bloku sterowania (BS) są przyłączone odpowiednio wyłącznik pierwszy (W1) zasilania elektromagnesu bramy lub drzwi przeciwpożarowych pierwszych, wyłącznik drugi (W2) zasilania elektromagnesu bramy lub drzwi przeciwpożarowych drugich,...i wyłącznik n-ty (Wn) zasilania elektromagnesu bramy lub drzwi przeciwpożarowych n-tych, do wejścia awaryjnego pierwszego wymienionego bloku (BS) jest przyłączony przycisk (AL) włączania sygnału ALARM, a do wejścia alarmowego drugiego przycisk (KA) wyłączania sygnału ALARM, a ponadto na wyjście sterujące dodatkowe bloku sterowania (BS) jest dołączona magistrala (CP) współpracy z centralą przeciwpożarową sygnalizacyjno-alarmową, przy czym wyjścia zasilające niskonapięciowe odpowiednio pierwsze (DCE1), drugie (DCE2),... i n-te (DCEn) są dołączone do torów zasilania elektromagnesów odpowiednio bramy lub drzwi przeciwpożarowych pierwszych, bramy lub drzwi przeciwpożarowych drugich,...i bramy lub drzwi przeciwpożarowych n-tych. 2. Układ według zastrz. 1, znamienny tym, że wyświetlacze optyczne sygnału włączenia elektromagnesu bramy lub drzwi przeciwpożarowych odpowiednio pierwszy (DZ1), drugi (DZ2),...i n-ty (DZn) są najkorzystniej diodami LED zielonymi intensywnej luminacji. * * * Przedmiotem wynalazku jest układ centralki przeciwpożarowej sterująco-sygnalizacyjnej drzwi i bram przeciwpożarowych. Wynalazek dotyczy budowy układów elektrycznych centralek sterująco-sygnalizacyjnych do współpracy z drzwiami i bramami przeciwpożarowymi, zaopatrzonymi w elektromagnetycz-
3 ne zamknięcia z elektromagnesami podtrzymującymi o zasilaniu napięciem 24 V DC, przy współpracy z centralami sygnalizacji przeciwpożarowej. Znane są i stosowane liczne rozwiązania centralek przeciwpożarowych sygnalizacyjno- -alarmowych oraz sterujących w drodze elektrycznej impulsami analogowymi otwieraniem awaryjnym bram i drzwi, zaopatrzonych w zdalnie sterowane zamki elektromagnetyczne, w sytuacji wystąpienia sygnału alarmu wywołanego pojawieniem się pożaru lub zadymieniem pomieszczenia. Znane jest między innymi rozwiązanie centralki przeciwpożarowej według polskiego zgłoszenia patentowego P , w którym zasilająca sieć elektryczna prądu przemiennego jest połączona z urządzeniem kompensacji składowej pojemnościowej i składowej czynnej prądów doziemnych. Urządzenie kompensacyjne ma jedno wyjście połączone z blokiem alarmowym uszkodzenia fazy, przy czym pomiędzy uznanymi za ważny dla bezpieczeństwa eksploatacji obiektu obwód a sieć zasilającą, jest włączony blok kontrolno-pomiarowy. Jego wyjście jest włączone do bloku sygnalizacji, który ma połączenie z blokiem alarmowo-sterującym. Pomiędzy siecią zasilającą prądu przemiennego a uznanym za mniej ważny innym obwodem chronionego obiektu, jest włączony blok kontrolno-pomiarowy, oraz wyłącznik ochronny i odrębny blok wyłączenia. Istotnym jest w tym rozwiązaniu, że wyjście z bloku kontrolno-pomiarowego i bloku kontroli wyłączenia, są połączone z blokiem sygnalizacji, który ma połączenie z blokiem alarmowym. Ponadto, wyjścia z bloku alarmowego uszkodzenia fazy, bloku alarmowo-sterującego i bloku alarmowego są połączone z blokiem zbiorczym alarmów obiektu. Opisane rozwiązanie układu centralki przeciwpożarowej pozwala na poprawne interpretowanie odebranych sygnałów alarmowych, w tym sygnałów na przykład zadymienia, ale nie ma możliwości ani ręcznego ani samoczynnego wysterowywania przy jego pomocy zwalniania zwory elektromagnesów trzymających w bramach i drzwi przeciwpożarowych, w jednym lub kilku pomieszczeniach. Inne, znane z polskiego opisu patentowego nr , urządzenie do sygnalizacji pożaru ma również centralkę z dołączonymi do niej liniami dozorowymi, sprzężonymi z przyłączeniowymi gniazdami, które poprzez swoją budowę pozwalają na pracę na przemian, w systemie analogowego lub cyfrowego przetwarzania przez centralkę dostarczanych do niej sygnałów. Również i to urządzenie nie daje żadnych możliwości przyłączenia do niego układów bezpośredniego sterowania zworami elektromagnesów trzymających w drzwiach i bramach przeciwpożarowych. Znane i powszechnie stosowane w budowie bram i drzwi przeciwpożarowych wyposażonych w elektromagnetyczne zamki urządzenia sterujące, są zawsze urządzeniami sterowania ręcznego najczęściej zdalnego i zawierają jedynie dwupołożeniowe wyłączniki zasilania elektromagnesów oraz lampki kontrolne sygnalizacji zasilania elektromagnesów. Opisanej budowy konwencjonalne układy do sterowania zdalnego otwieraniem bram i drzwi przeciwpożarowych, nie nadająsię do współpracy z sygnalizacyjno-alarmowymi analogowymi i cyfrowymi centralami przeciwpożarowymi, obsługującymi liczne pola kontrolne, z licznymi otworami komunikacyjnymi. Wynalazek rozwiązuje zagadnienie opracowania prostej konstrukcji układu centralki przeciwpożarowej, pozwalającej na zapewnienie przede wszystkim stałego zasilania elektromagnesów zwory bramy lub drzwi przeciwpożarowych, zapewnienie poprawnej wielotorowej i wieloobiektowej współpracy z ręcznymi przyciskami alarmowymi zmontowanymi na obiekcie, a przede wszystkim współpracę z analogową lub analogowo-cyfrową centralą sygnalizacyjno - -alarmową przeciwpożarową ochrony większych obiektów lub licznych pól zabezpieczenia przeciwpożarowego. Układ centralki przeciwpożarowej sterująco-sygnalizacyjnej drzwi i bram przeciwpożarowych, zawierający znany blok sygnalizacji i blok sterujący oraz zespół kontroli zasilania, jak również wyposażony w liczne znane wyłączniki i sygnalizatory optyczne według wynalazku charakteryzuje się tym, że jego blok sterowania jest przyłączony na wejściu zasilającym poprzez przetwornicę i transformator, do źródła napięcia zasilania -220 AC, oraz poprzez tę samą prze-
4 twornicę i wyłącznik do autonomicznego źródła zasilania, zwłaszcza akumulatora 1x12V DC, oraz równolegle do układu kontroli zasilania. Jest on zaopatrzony w wyświetlacz optyczny pierwszy sygnału prawidłowości zasilania zewnętrznego - zwłaszcza diodę LED żółtą intensywnej luminacji i wyświetlacz optyczny drugi sygnału awarii zasilania zewnętrznego - zwłaszcza diodę LED czerwoną intensywnej luminacji. Do wyjść sygnałowych pierwszego do n-tego w wymienionym bloku sterowania, są przyłączone odpowiednio wyświetlacz optyczny pierwszy sygnału włączenia elektromagnesu bramy lub drzwi przeciwpożarowych pierwszych, wyświetlacz optyczny drugi sygnału włączania bramy lub drzwi przeciwpożarowych drugich,... i wyświetlacz optyczny n-ty sygnału włączenia elektromagnesu bramy lub drzwi przeciwpożarowych n-tych. Do wyjść sygnałowych alarmowych pierwszego do n-tego tego bloku są dołączone odpowiednio sygnalizator optyczno -dźwiękowy pierwszy sygnału wyłączenia bramy lub drzwi przeciwpożarowych pierwszych, sygnalizator optyczno-dźwiękowy drugi sygnału wyłączenia bramy lub drzwi przeciwpożarowych drugich...i sygnalizator optyczno-dźwiękowy n-ty sygnału wyłączenia bramy lub drzwi przeciwpożarowych n-tych. Do wyjścia alarmowego wyodrębnionego w bloku sterowania jest ponadto dołączony wyświetlacz optyczny trzeci sygnału włączenia alarmu, zwłaszcza dioda LED czerwona, najkorzystniej pulsująca intensywnej luminacji, natomiast do wejść sterujących pierwszego do n-tego w bloku sterowania, są przyłączone odpowiednio wyłącznik pierwszy zasilania elektromagnesu bramy lub drzwi przeciwpożarowych pierwszych, wyłącznik drugi zasilania elektromagnesu bramy lub drzwi przeciwpożarowych drugich i...wyłącznik n-ty zasilania elektromagnesu bramy lub drzwi przeciwpożarowych n-tych. Do wejścia awaryjnego pierwszego wymienionego bloku, jest przyłączony przycisk włączenia sygnału ALARM, a do wejścia alarmowego drugiego przycisk wyłączenia sygnału ALARM. Na wyjście sterujące dodatkowe bloku sterowania jest dołączona magistrala współpracy z centralą przeciwpożarową sygnalizacyjno-alarmową. Wyjścia zasilające niskonapięciowe odpowiednio pierwsze, drugie,...i n-te bloku sterowania, są dołączone do torów zasilania elektromagnesów odpowiednio bramy lub drzwi przeciwpożarowych pierwszych, bramy lub drzwi przeciwpożarowych drugich,...i bramy lub drzwi przeciwpożarowych n-tych. Istotne jest, że wyświetlacze optyczne sygnału włączenia elektromagnesu bramy lub drzwi przeciwpożarowych odpowiednio pierwszy, drugi, i n-ty, są najkorzystniej diodami LED zielonymi intensywnej luminacji. Dzięki zastosowaniu w układzie według wynalazku zespołu sygnalizatorów optycznych, sprzężonego z przyciskami ręcznego wyłączania elektromagnesów poszczególnych bram, oraz układów zasilania 24V DC zarówno z przetwornicy jak i lokalnego źródła zasilania autonomicznego, okazało się możliwe zapewnienie poprawnej współpracy centralki (nawet jeżeli nadzoruje ona pracę wielu bram i drzwi z zamkami elektromagnetycznymi) z konwencjonalną analogową lub analogowo-cyfrową centralą sygnalizacyjno-alarmową przeciwpożarową. Dzięki opisanym nowym cechom konstrukcyjnym centralki według wynalazku, może ona sterować samoczynnie wieloma sygnalizatorami optyczno-akustycznymi w wielu pomieszczeniach zamkniętych wieloma różnymi bramami i drzwiami, w tym również ciężkimi bramami podnoszonymi oraz lekkimi drzwiami przesuwanymi przy pomocy równoważących przeciwciężarów. Układ centralki według wynalazku może również być aplikowany do zdalnego zamykania i otwierania licznych zamknięć nie będących bramami przeciwpożarowymi, takich jak luki (w tym oddymiające), okna, świetliki dachowe, włazy w tym rewizyjne i pożarowe, pod warunkiem że będą one zaopatrzone w zamki ze zworami elektromagnetycznymi. Istotną zaletą układu według wynalazku jest możliwość realizacji przy jego pomocy zmiany położenia drzwi, bram, klap bez włączania sygnału alarmu, a nadto możliwość jej poprawnej pracy w tej opcji w przypadku częstych braków napięcia zasilającego (dzięki zainstalowaniu w nim akumulatorów zasilania autonomicznego, umożliwiających pracę nawet przez 72 godziny). Wynalazek jest szczegółowo opisany na przykładzie wykonania i zobrazowany na rysunku, przedstawiającym schemat blokowy uproszczony układu.
5 Układ centralki przeciwpożarowej sterująco-sygnalizacyjnej drzwi i bram przeciwpożarowych, zawiera elektroniczny analogowy blok sterowania BS, przyłączony na wejściu zasilającym poprzez przetwornicę AC-DC i transformator TR do źródła napięcia zasilania UZ - 220V AC. Blok BS jest poprzez przetwornicę AC-DC i wyłącznik K dołączony do autonomicznego źródła zasilania AK, zwłaszcza akumulatora 1 x12v DC, oraz równolegle do układu kontroli zasilania UK, zaopatrzonego w wyświetlacz optyczny Dl sygnału prawidłowości zasilania zewnętrznego - zwłaszcza diodę LED żółtą intensywnej luminacji i wyświetlacz optyczny D2 sygnału awarii zasilania zewnętrznego - zwłaszcza diodę LED czerwoną intensywnej luminacji. Do wyjść sygnałowych pierwszego do n-tego w bloku sterowania BS, są przyłączone odpowiednio według potrzeby wyświetlacz optyczny DZ1 sygnału włączenia elektromagnesu bramy lub drzwi przeciwpożarowych pierwszych, wyświetlacz optyczny DZ2 sygnału włączenia bramy lub drzwi przeciwpożarowych drugich,... i wyświetlacz optyczny n-ty DZn sygnału włączenia elektromagnesu bramy lub drzwi przeciwpożarowych n-tych. Do wyjść sygnałowych alarmowych pierwszego do n-tego bloku BS, są dołączone odpowiednio sygnalizator optyczno- -dźwiękowy S1 sygnału wyłączenia bramy lub drzwi przeciwpożarowych pierwszych, sygnalizator optyczno-dźwiękowy S2 sygnału wyłączenia bramy lub drzwi przeciwpożarowych drugich,...i odpowiednio sygnalizator optyczno-dźwiękowy n-ty Sn sygnału wyłączenia bramy lub drzwi przeciwpożarowych n-tych. Do wyjścia alarmowego wyodrębnionego w bloku BS jest dołączony wyświetlacz optyczny D3 sygnału włączenia alarmu, zwłaszcza dioda LED czerwona, najkorzystniej pulsująca intensywnej luminacji, natomiast do wejść sterujących pierwszego do n-tego bloku sterowania BS są przyłączone odpowiednio do potrzeb wyłącznik W1 zasilania elektromagnesu bramy lub drzwi przeciwpożarowych pierwszych, wyłącznik W2 zasilania elektromagnesu bramy lub drzwi przeciwpożarowych drugich,...i wyłącznik n-ty Wn zasilania elektromagnesu bramy lub drzwi przeciwpożarowych n-tych. Do wejścia awaryjnego pierwszego bloku BS jest przyłączony przycisk AL włączania sygnału ALARM, a do wejścia alarmowego drugiego przycisk KA wyłączenia sygnału ALARM. Na wyjście sterujące dodatkowe bloku BS jest dołączona magistrala CP współpracy z centralą przeciwpożarową sygnalizacyjno-alarmową. Wyjścia zasilające niskonapięciowe DCE1, DCE2,...i DCEn są dołączone do torów zasilania elektromagnesów odpowiednio bramy lub drzwi przeciwpożarowych pierwszych, bramy lub drzwi przeciwpożarowych drugich,... i bramy lub drzwi przeciwpożarowych n-tych. Wyświetlacze optyczne sygnału włączenia elektromagnesu bramy lub drzwi przeciwpożarowych DZ1, DZ2, i DZn są najkorzystniej diodami LED zielonymi intensywnej luminacji. Opisany na przykładzie wykonania układ centralki według wynalazku wbudowany jest najczęściej w dwuczęściową obudowę w wersji podstawowej, dostosowaną do instalowania na ścianach obiektów. Wewnątrz obudowy znajduje się układ elektryczny wraz z zasilaczem i blokiem sterującym BS zmontowanym na płytce drukowanej, jak również zespół baterii autonomicznego zasilacza AK. Na obudowie znajduje się zespół kontrolny diód świecących DZ1, DZ2,...DZn, D1, D2, D3 o najwyższych parametrach luminacji, oraz zespół opisanych przycisków włączania-wyłączania. W normalnym wykonaniu centralki według wynalazku w trakcie pracy w trybie czuwanie świecą się diody czerwona Dl zasilania 220V AC/24V DC, a nadto diody sygnalizacyjne zielone DZ1 do DZn pod przyciskami W1 do Wn zasilania elektromagnesów przyłączonych do układu bram i drzwi. Dioda czerwona D2 awaria zasilania zapali się w sytuacji, gdy zainstalowane w układzie baterie zasilania autonomicznego wykażą napięcie poniżej 21,5V DC. Dioda czerwona D3 świecić będzie pulsacyjnie, jeżeli pojawi się w układzie wywołany ręcznie lub automatycznie sygnał alarmu zagrożenia pożarowego. Centralka według wynalazku współpracuje z przyciskiem ręcznego zadziałania alarmu AL, lub przez automatyczne zadziałanie alarmu, przy współpracy z centralą wieloczujnikową wczesnego wykrywania pożaru CP.
6 W przypadku ręcznego lub automatycznego zadziałania tej funkcji, zgaśnie dioda zielona DZ (od 1 do n), usytuowana nad przyciskiem zwalniającym napięcie elektromagnesu i zacznie pulsacyjnie świecić dioda D3 czerwona alarm. W celu skasowania stanu alarm, należy usunąć przyczynę zadziałania układu, po czym przycisk alarmowy ustawić w pozycji czuwania, albo przy zadziałaniu automatycznym skasować alarm w centralce przeciwpożarowej wieloczujnikowej. Następnie w centralce według wynalazku należy przycisnąć przycisk KA kasowanie alarmu, wówczas centralka przejdzie w stan normalnej pracy. Nadzorowaną przez układ bramę lub drzwi z zamkiem elektromagnetycznym można również zamknąć, nie wyłączając alarmu. W tym celu należy przycisnąć na moment przycisk W (od 1 do n) napięcia elektromagnesu, co spowoduje chwilowe zgaśnięcie współpracującej z nim diody DZ zielonej, po czym po puszczeniu przycisku nastąpi ponowne zasilenie napięciem elektromagnesu i zamknięcie zdalne drzwi lub bramy. Opisany na przykładzie wykonania układ centralki wymaga okresowej kontroli, którą przeprowadza się w celu stwierdzenia prawidłowości działania centrali i parametrów jej poprawnej współpracy z centralą sygnalizacji przeciwpożarowej. Sprawdzenie działania można wykonać przez imitację zadymienia pomieszczenia, względnie przez awaryjne przyciśnięcie albo wyzwolenie przycisku alarmowego. Można także przez przyciśnięcie przycisku alarm znajdującego się na płycie czołowej centralki wywołać ten sam skutek. Centralka nadaje się do instalowania w pomieszczeniach zamkniętych, chronionych od zewnętrznych warunków atmosferycznych na obiektach o stałym dozorze i kontroli. Przewody instalacji alarmowej doprowadzonej do centralki układa się według przepisów obowiązujących dla instalacji niskonapięciowych 24V. Wynalazek nadaje się do zastosowania w produkcji i eksploatacji oraz remontach i renowacji instalacji alarmowych przeciwpożarowych, zawierających drzwi i bramy, zaopatrzone w elektrycznie sterowane zaniki ze zworami elektromagnetycznymi, zwłaszcza do współpracy z elektronicznymi analogowymi lub analogowo-cyfrowymi centralami sygnalizacyjno-alarmo wymi wieloobiektowymi. Departament Wydawnictw UP RP. Nakład 60 egz. Cena 2,00 zł.
