2 Jedna karta jedna technologia nieograniczone możliwości System XS4 RFID jako nowa koncepcja w kontroli dostępu, która umożliwia dostosowanie do zmieniających się potrzeb użytkownika. 02. Wstęp W systemie SALTO nowe połączone w sieć unikalne okucia i wkładki mają ogromny zakres zastosowania w kontroli dostępu. Jest to pierwszy system RFID, który można aktualizować w każdym momencie. Klient sam wybiera poziom kontroli bezpieczeństwa według własnych potrzeb. Wybór jest szeroki zaczynając od prostego systemu programowania szyldów za pomocą klucza programującego, który nie wymaga komputera, przez średniej klasy system pamięci ROM mający ogromne możliwości, aż po wysokiej klasy system Wirtualnej Sieci SALTO SVN (SALTO Virtual Network). Jest to technologia, która umożliwia przenoszenie danych za pomocą nośników danych i która pozwala kontrolować wszystkie drzwi w całym budynku z jednego. On line SALTO Wireless On line Wireless Rzeczywisty czas kontroli dostępu XS4 Możliwość aktualizacji Dla dużych odbiorców komercyjnych System kontroli dostępu SALTO wykorzystujący technologię przenoszenia danych na karcie Dla średnich odbiorców komercyjnych System kontroli dostępu SALTO ROM Na osiedlach mieszkaniowych System kontroli dostępu SALTO self-programmable

3 Spis treści Działanie systemu Elektroniczne okucia XS4 Europrofil wąski XS4 Europrofil szeroki XS4 Skandynawski wąski XS4 Skandynawski szeroki XS4 ANSI XS4 Zabezpieczenia XS4 Zamki do drzwi szklanych XS4 Obustronny czytnik Okucia dodatkowe bez elektroniki Klamki i Wykończenia On line SALTO Wireless Zastosowanie zaawansowanej dźwigni antypanicznej SALTO Elektroniczne wkładki Elektroniczna wkładka europrofil Elektroniczna wkładka profil skandynawski Brytyjskie wkładki elektroniczne profil owalny Wykończenia wkładek elektronicznych Zamki wpuszczane Europejski zamek wpuszczany Europejski zamek wpuszczany o wąskim profilu Zaczepy Zamki wpuszczane ANSI Czytniki naścienne WRM i-button WRM i-button wąskie WRM Zbliżeniowe WR Zbliżeniowe wąskie WR Elementy wyposażenia Centralki sterujące drzwiami CU2010 CU5000 CU5010 CU50EN CU50ENSVN EB5008 WRADAP CUADAP Zasilacze PB212S PB212L i-locker i-locker w technologii i-button i-locker w technologii zbliżeniowej Przerywniki prądu ESD (Energy Saving Devices) ESD w technologii i-button ESD w technologii zbliżeniowej Urządzenia zarządzające systemem Przenośne urządzenie programujące PPD Koder Czytnik stacjonarny Oprogramowanie Pro Access Software HAMS Software Nośniki danych i-button Nośniki Zbliżeniowe Profil firmy

4 04. Działanie systemu Na osiedlach mieszkaniowych XS4 Gospodarstwa domowe i mali odbiorcy komercyjni W przypadku zgubienia klucza do tradycyjnego zamka, trzeba taki zamek wraz z kluczami wymienić na całkowicie nowy, co nie jest ani tanie ani wygodne. Posiadając nowy SALTO XS4 RFID z okuciem lub elektroniczną wkładką, system programowania szyldów odbywa się za pomocą klucza programującego gdzie, w przeciwieństwie do tradycyjnych zamków, wystarczy jedynie usunąć z systemu zgubiony klucz i wyrobić nowy. Proste nieprawda? Jak to działa? W każdym momencie można dodać nowych użytkowników lub usunąć aktualnych. Wystarczy raz zbliżyć klucz programujący do czytnika, a następnie zbliżyć pozostałe klucze, z których chcemy korzystać lub które chcemy usunąć z okucia. W przypadku zgubienia klucza przez jednego użytkownika wciąż można go szybko i w bardzo prosty sposób usunąć poprzez dotknięcie pastylki Matki danego klucza do czytnika. Klucz użytkownika odpowiadający kluczowi Matce jest następnie usunięty, podczas gdy wszystkie klucze pozostałych użytkowników wciąż pozostają w systemie. i zalety System nie wymaga użycia komputera, zasadniczo obsługa odbywa się przy pomocy klucza programującego oraz klucza Matki należącego do danego użytkownika. Pozwala to na korzystanie z systemu do 1000 osób. System ma szerokie zastosowanie w zależności od konkretnych drzwi, jako elektroniczne okucie lub elektroniczna wkładka, czytniki naścienne, automatycznie otwierane drzwi Wielorakie zastosowanie nośników w technologii zbliżeniowej MIFARE umożliwia istniejącym już użytkownikom kart MIFARE/DESFIRE na korzystanie z systemu. Tryb otwarcia jest dostępny w każdej wersji i umożliwia otwarcie drzwi w razie konieczności. Awaryjne otwieranie można w razie potrzeby uruchomić poprzez EPS100. Aktualizację systemu można wykonać za pomocą przenośnego programatora PPD umożliwiając uaktualnienie do systemu ROM lub wirtualnej sieci SVN w zależności od zmieniających się potrzeb użytkownika. Dodaj nowego użytkownika Usuń użytkownika Usuń zgubiony klucz użytkownika (Klucz Matka)

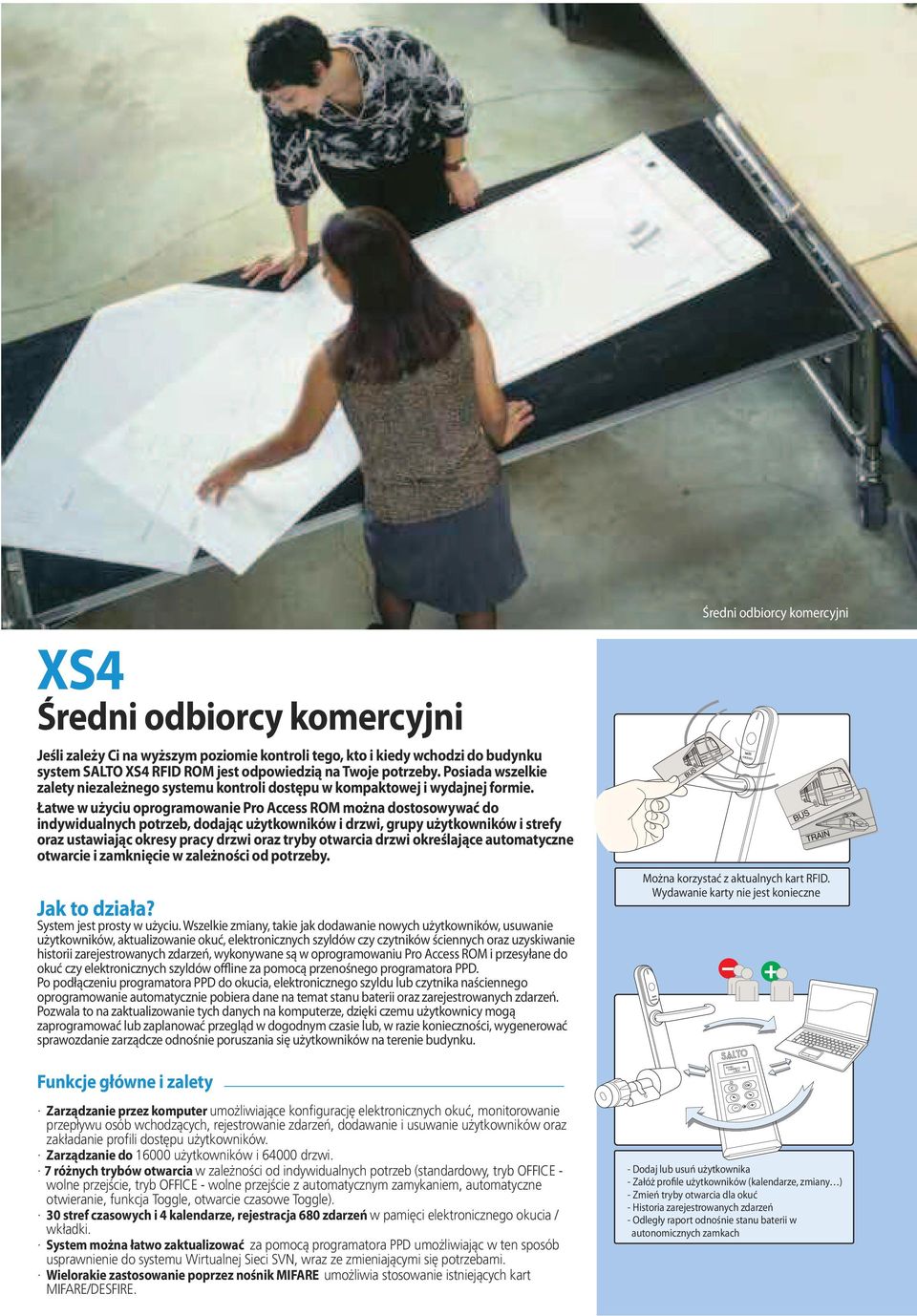

5 Średni odbiorcy komercyjni XS4 Średni odbiorcy komercyjni Jeśli zależy Ci na wyższym poziomie kontroli tego, kto i kiedy wchodzi do budynku system SALTO XS4 RFID ROM jest odpowiedzią na Twoje potrzeby. Posiada wszelkie zalety niezależnego systemu kontroli dostępu w kompaktowej i wydajnej formie. Łatwe w użyciu oprogramowanie Pro Access ROM można dostosowywać do indywidualnych potrzeb, dodając użytkowników i drzwi, grupy użytkowników i strefy oraz ustawiając okresy pracy drzwi oraz tryby otwarcia drzwi określające automatyczne otwarcie i zamknięcie w zależności od potrzeby. Jak to działa? System jest prosty w użyciu. Wszelkie zmiany, takie jak dodawanie nowych użytkowników, usuwanie użytkowników, aktualizowanie okuć, elektronicznych szyldów czy czytników ściennych oraz uzyskiwanie historii zarejestrowanych zdarzeń, wykonywane są w oprogramowaniu Pro Access ROM i przesyłane do okuć czy elektronicznych szyldów offline za pomocą przenośnego programatora PPD. Po podłączeniu programatora PPD do okucia, elektronicznego szyldu lub czytnika naściennego oprogramowanie automatycznie pobiera dane na temat stanu baterii oraz zarejestrowanych zdarzeń. Pozwala to na zaktualizowanie tych danych na komputerze, dzięki czemu użytkownicy mogą zaprogramować lub zaplanować przegląd w dogodnym czasie lub, w razie konieczności, wygenerować sprawozdanie zarządcze odnośnie poruszania się użytkowników na terenie budynku. i zalety Zarządzanie przez komputer umożliwiające konfigurację elektronicznych okuć, monitorowanie przepływu osób wchodzących, rejestrowanie zdarzeń, dodawanie i usuwanie użytkowników oraz zakładanie profili dostępu użytkowników. Zarządzanie do użytkowników i drzwi. 7 różnych trybów otwarcia w zależności od indywidualnych potrzeb (standardowy, tryb OFFICE - wolne przejście, tryb OFFICE - wolne przejście z automatycznym zamykaniem, automatyczne otwieranie, funkcja Toggle, otwarcie czasowe Toggle). 30 stref czasowych i 4 kalendarze, rejestracja 680 zdarzeń w pamięci elektronicznego okucia / wkładki. System można łatwo zaktualizować za pomocą programatora PPD umożliwiając w ten sposób usprawnienie do systemu Wirtualnej Sieci SVN, wraz ze zmieniającymi się potrzebami. Wielorakie zastosowanie poprzez nośnik MIFARE umożliwia stosowanie istniejących kart MIFARE/DESFIRE. Można korzystać z aktualnych kart RFID. Wydawanie karty nie jest konieczne - Dodaj lub usuń użytkownika - Załóż profile użytkowników (kalendarze, zmiany ) - Zmień tryby otwarcia dla okuć - Historia zarejestrowanych zdarzeń - Odległy raport odnośnie stanu baterii w autonomicznych zamkach

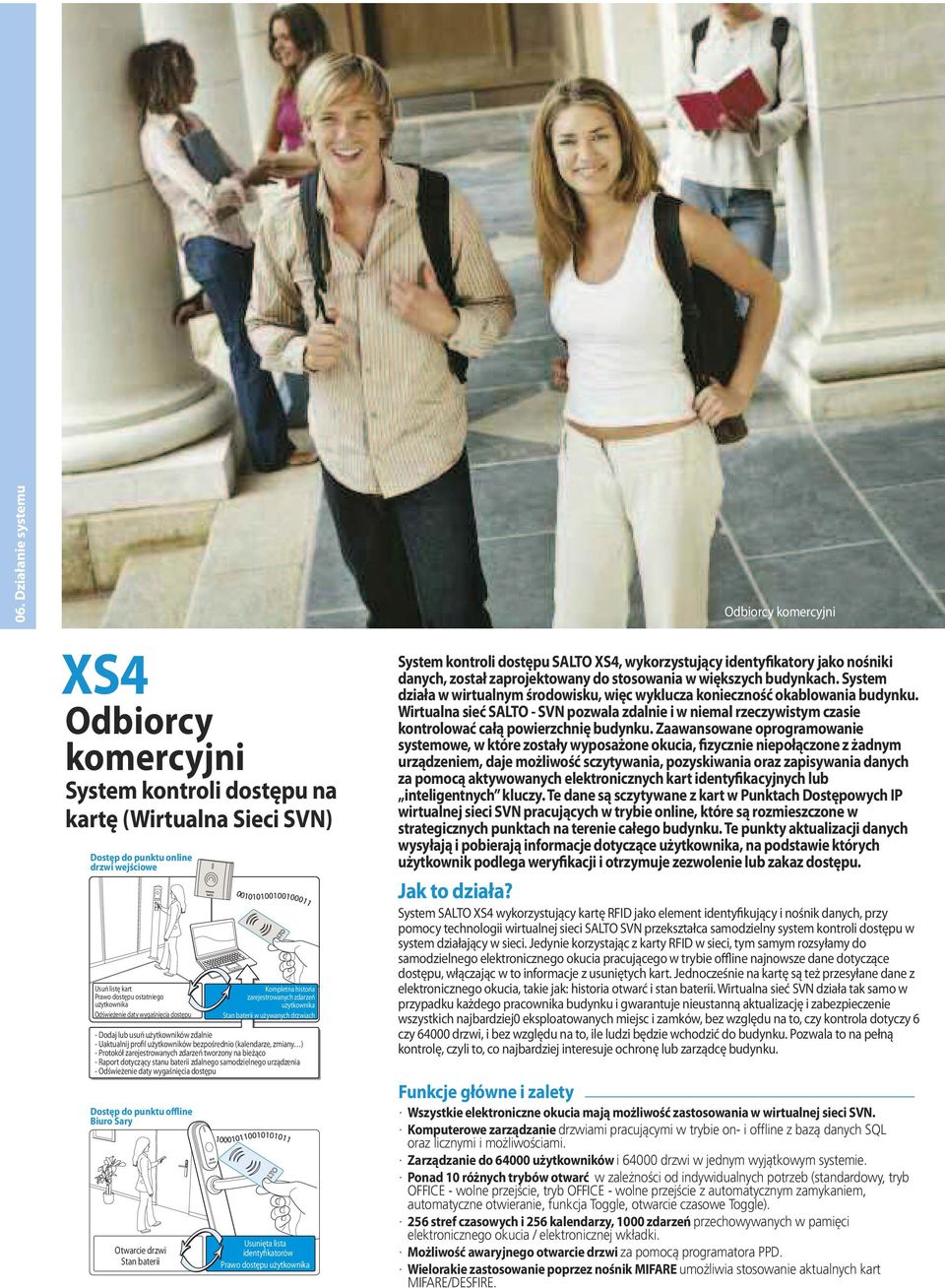

6 06. Działanie systemu Odbiorcy komercyjni XS4 Odbiorcy komercyjni System kontroli dostępu na kartę (Wirtualna Sieci SVN) Dostęp do punktu online drzwi wejściowe Usuń listę kart Prawo dostępu ostatniego użytkownika Odświeżenie daty wygaśnięcia dostępu Kompletna historia zarejestrowanych zdarzeń użytkownika Stan baterii w używanych drzwiach - Dodaj lub usuń użytkowników zdalnie - Uaktualnij profil użytkowników bezpośrednio (kalendarze, zmiany ) - Protokół zarejestrowanych zdarzeń tworzony na bieżąco - Raport dotyczący stanu baterii zdalnego samodzielnego urządzenia - Odświeżenie daty wygaśnięcia dostępu Dostęp do punktu offline Biuro Sary Otwarcie drzwi Stan baterii Usunięta lista identyfikatorów Prawo dostępu użytkownika System kontroli dostępu SALTO XS4, wykorzystujący identyfikatory jako nośniki danych, został zaprojektowany do stosowania w większych budynkach. System działa w wirtualnym środowisku, więc wyklucza konieczność okablowania budynku. Wirtualna sieć SALTO - SVN pozwala zdalnie i w niemal rzeczywistym czasie kontrolować całą powierzchnię budynku. Zaawansowane oprogramowanie systemowe, w które zostały wyposażone okucia, fizycznie niepołączone z żadnym urządzeniem, daje możliwość sczytywania, pozyskiwania oraz zapisywania danych za pomocą aktywowanych elektronicznych kart identyfikacyjnych lub inteligentnych kluczy. Te dane są sczytywane z kart w Punktach Dostępowych IP wirtualnej sieci SVN pracujących w trybie online, które są rozmieszczone w strategicznych punktach na terenie całego budynku. Te punkty aktualizacji danych wysyłają i pobierają informacje dotyczące użytkownika, na podstawie których użytkownik podlega weryfikacji i otrzymuje zezwolenie lub zakaz dostępu. Jak to działa? System SALTO XS4 wykorzystujący kartę RFID jako element identyfikujący i nośnik danych, przy pomocy technologii wirtualnej sieci SALTO SVN przekształca samodzielny system kontroli dostępu w system działający w sieci. Jedynie korzystając z karty RFID w sieci, tym samym rozsyłamy do samodzielnego elektronicznego okucia pracującego w trybie offline najnowsze dane dotyczące dostępu, włączając w to informacje z usuniętych kart. Jednocześnie na kartę są też przesyłane dane z elektronicznego okucia, takie jak: historia otwarć i stan baterii. Wirtualna sieć SVN działa tak samo w przypadku każdego pracownika budynku i gwarantuje nieustanną aktualizację i zabezpieczenie wszystkich najbardziej0 eksploatowanych miejsc i zamków, bez względu na to, czy kontrola dotyczy 6 czy drzwi, i bez względu na to, ile ludzi będzie wchodzić do budynku. Pozwala to na pełną kontrolę, czyli to, co najbardziej interesuje ochronę lub zarządcę budynku. i zalety Wszystkie elektroniczne okucia mają możliwość zastosowania w wirtualnej sieci SVN. Komputerowe zarządzanie drzwiami pracującymi w trybie on- i offline z bazą danych SQL oraz licznymi i możliwościami. Zarządzanie do użytkowników i drzwi w jednym wyjątkowym systemie. Ponad 10 różnych trybów otwarć w zależności od indywidualnych potrzeb (standardowy, tryb OFFICE - wolne przejście, tryb OFFICE - wolne przejście z automatycznym zamykaniem, automatyczne otwieranie, funkcja Toggle, otwarcie czasowe Toggle). 256 stref czasowych i 256 kalendarzy, 1000 zdarzeń przechowywanych w pamięci elektronicznego okucia / elektronicznej wkładki. Możliwość awaryjnego otwarcie drzwi za pomocą programatora PPD. Wielorakie zastosowanie poprzez nośnik MIFARE umożliwia stosowanie aktualnych kart MIFARE/DESFIRE.

7 XS4 On line Wireless Rzeczywisty czas kontroli dostępu Nowe rozwiązanie, jakim jest bezprzewodowy XS4, to kolejny krok w dziedzinie kontroli dostępu zasilanej bateriami. Został zaprojektowany z myślą o aplikacjach o niskiej konsumpcji dla przedsiębiorstw, które wymagają najnowszej technologii kontroli dostępu, bez konieczności korzystania z tradycyjnego połączenia. System ten doskonale uzupełnia SALTO Virtual Network (SVN), oraz stałe połączenia IP. Jak to funkcjonuje? Bezprzewodowy system XS4 to nowa generacja w dziedzinie kontroli dostępu online. Łączy zasilane bateriami elektroniczne okucia za pomocą wbudowanych radiowych nadajników/odbiorników (2.4GHz). Współpracują one z bramkami XS4 ( które są połączone z komputerem zarządzającym przez Ethernet/WIFI), jak i przekaźnikami XS4 umieszczonymi w obszarze zasięgu systemu, w celu zapewnienia bezprzewodowej kontroli dostępu w czasie rzeczywistym. Istnieje możliwość wgrania wielu funkcji za pomocą przenośnego urządzenia programującego (PPD) lub SALTO Vitrual Network (SVN). W przypadku przerwania połączenia radiowego okucia pracują w trybie off-line jak standardowe okucia SALTO, wszystkie funkcje SVN pozostają jednak w trybie operacyjnym. Bramka stanowi łącznik pomiędzy komputerem (bazą danych) a bezprzewodowym okuciem WiFi. w czasie rzeczywistym Za pomocą kliknięcia myszki możesz konfigurować i wprowadzać zmiany w sieci w czasie rzeczywistym. Możesz również monitorować sieć bezprzewodową i okucia przez: ściąganie raportów kontrolnych, zdalne usuwanie użytkowników, monitorowanie statusu baterii, oraz wiele więcej wyłącznie za pomocą komputera w czasie rzeczywistym. dostępy, stan baterii, monitoring drzwi, wykasowanie klucza, awaryjne zdalne otwieranie i zalety w pełni zintegrowany z platformą SALTO, co umożliwia dostosowanie do indywidualnych potrzeb, także w już istniejącym projekcie. komputerowe zarządzanie przez SALTO Pro Access lub HAMS SQL: rozwiązywanie problemów zarządzania w czasie rzeczywistym jednym kliknięciem myszki. Bezprzewodowe okucia XS4 po otrzymaniu informacji usuwają skasowane klucze z systemu. otrzymywanie raportu kontrolnego w czasie rzeczywistym, odczytywanie dostępu bez konieczności zbliżania się do drzwi. kontrola dostępu do drzwi w czasie rzeczywistym: zawiera kontrolę alarmu, pojedyncze zamykanie i zdalne otwieranie drzwi. kontrola baterii umożliwia podgląd statusu poszczególnych okuć w czasie rzeczywistym. zdalne dokonywanie zmian w ustawieniach. wysoce zabezpieczone RF IEE przy 2.4GHz Standard oraz 128 Bitowe kodowanie AES. Bezprzewodowe okucia SALTO kontynuują pracę w trybie off-line z zachowaniem funkcji SALTO Virtual Network w przypadku utraty połączenia. umożliwia użytkownikom korzystanie ze wszystkich funkcji SALTO R&W system.

8 08. XS4 Elektroniczne okucia w sieci innovation in ID technology XS4 Elektroniczne Okucia w Sieci XS4 jest nową, przygotowaną przez SALTO platformą zarządzania dostępem, która daje użytkownikom możliwość kontroli i zarządzania o wiele większą niż dotychczas liczbą różnorakich aplikacji. Inteligentne, bezpieczne i innowacyjne zestawy elektronicznych klamek XS4 Comfort nie wymagają okablowania i prezentują całkowicie wirtualne, bezprzewodowe rozwiązanie elektronicznego zabezpieczenia połączonych w sieci drzwi, z szerokim wachlarzem właściwości. Obie wersje - wąska XS4-40 oraz szeroka XS4-67 zostały specjalnie zaprojektowane tak, aby pasowały do większości drzwi i współdziałały z większością europejskich, skandynawskich oraz wykonanych według Amerykańskiego Instytutu Narodowych Standardów (ANSI) zamków wpuszczanych oraz niektórych zamków cylindrycznych.

9 On line Wireless Rzeczywisty czas kontroli dostępu Kompatybilność z technologią łączności bliskiego zasięgu NFC (Near Field Communication) Możliwość otwarcia drzwi z elektroniczną kontrolą dostępu za pomocą klucza mechanicznego (mechaniczne zamknięcie typu override, które umożliwia awaryjne otwarcie). Elektroniczna ochrona danych i zalety Prosty montaż w trybie offline na każdego rodzaju drzwiach nawet tych o wąskiej ramie. Wirtualna sieć w technologii wirtualnej sieci SALTO (SVN) Wirtualna sieć SALTO umożliwia prowadzenie historii zarejestrowanych zdarzeń dla użytkowników posiadających identyfikatory Wersje bezdotykowe są kompatybilne ze specyfikacjami ISO 14443A, ISO 14443B i ISO i uwzględniają szeroki zasięg popularnych kart wykonanych w technologii RFID, takich jak: DESfire, DESfireEV1, Mifare, Mifare plus, Legic, HID iclass i Inside Picopass. Pozwala to na wielorakie zastosowanie z systemami zewnętrznymi korzystając z jednej karty. Zasięg odczytu SALTO 9000 jest kompatybilny z technologią łączności bliskiego zasięgu NFC, co pozwala telefonom bezprzewodowym działającym w układzie NFC pełnić funkcję bezdotykowych nośników danych, które otwierają i sterują drzwiami w systemie kontroli dostępu SALTO. Wszelka komunikacja pomiędzy nośnikiem a elektronicznym zamkiem jest zakodowana i zabezpieczona. Do wyboru szyld o szerokości 40mm lub 67mm. Zastosowanie w drzwiach o grubości od mm. Kompatybilne z zamkami wpuszczanymi o rozstawie mm. Zamek można zawsze otworzyć od środka (mechanizm antypaniczny z jednej strony drzwi działa w połączeniu z odpowiednim zamkiem wpuszczanym) Dane techniczne Wymagane natężenie prądu: XS4-40 wersja wąska: 3 baterie alkaliczne - LR03 - AAA 1,5V Opcjonalnie 3 baterie litowe FR03 - AAA 1,5V (patrz wymogi środowiskowe). XS4-67 wersja szeroka: 3 baterie alkaliczne - LR6 AA, baterie FR6 AA 1,5V (patrz wymogi środowiskowe). Liczba otwarć: wersja i-button: 1 zestaw baterii na max otwarć. wersje bezdotykowe: 1 zestaw baterii na do otwarć, w zależności od technologii RFID. Wymogi środowiskowe: Okucie zewnętrzne: -20º / 70º. Okucie wewnętrzne: -20º / 70º (z bateriami litowymi). Certyfikaty: Najwyższe standardy europejskie. Stopień ochrony - IP46 w przypadku i-button i RFID. Zgodność ze standardem UL 10C (180 min. dla stalowych drzwi, 90 min. dla drewnianych drzwi). Odporność ogniowa drzwi zgodnie z normami EN EI1 60. * W zależności od modelu. Dostępne w wersjach klamek z trzpieniem 7mm, 8mm, 9mm (zgodne z normą DIN 18273), oraz trzpieniem dzielonym 7mm, 8mm, 9mm i 7,6mm. Wysoki poziom bezpieczeństwa zapewniony dzięki wysokiej wytrzymałości, hartowanym płytkom wytłumiającym, których zadaniem jest zabezpieczenie okablowania i obszaru odczytu sygnału. Dodatkowe zabezpieczenie zapewniają hartowane osie i ruchome kulki stalowe w okuciu. Śruby mocujące są ukryte w celu zwiększenia bezpieczeństwa i poprawienia estetyki. Wskaźnik wyczerpującej się baterii jest monitorowany przez wirtualną sieć SVN. Informacja o wyczerpującej się baterii jest zapisywana na nośnikach, a następnie przekazywana do oprogramowania. Zapis można tez pobrać z zamka i przekazać do oprogramowania za pomocą programatora PPD. Otwieranie awaryjne przy pomocy programatora PPD. Pamięć trwała (zachowanie danych w pamięci nawet po odłączeniu zasilania) Funkcja OFFICE (ustawienie otwarcia drzwi ) dostępna w celu uruchomienia trybu swobodnego dostępu. Dostępne z otworem pod mechaniczną wkładkę dla zastosowania mechanicznego zamknięcia typu override lub zablokowania dostępu mechanicznym kluczem. Mechaniczne zamknięcie typu override z funkcją rejestrowania zdarzeń w niektórych modelach. Aktualizacja Firmware u przy pomocy programatora PPD. Zgodne z brytyjską Ustawą o Dyskryminacji Osób Niepełnosprawnych (Disability Discrimination Act) (w zależności od typu klamki). Funkcje kontroli dostępu: Maksymalna liczba użytkowników na 1 parę drzwi: Maksymalna liczba drzwi w systemie: Maksymalna liczba zdarzeń zapisanych w protokole otwarć: Strefy czasowe: 256. Okresy pracy drzwi: 256. Kalendarze w systemie: 256. Strefy w systemie: Grupy użytkowników: bez ograniczeń. Dostępne tryby zamknięć: Standardowy (drzwi zawsze zamknięte). Tryb OFFICE (wolne przejście). Czasowy tryb OFFICE (automatyczne zamknięcie po upływie określonego czasu). Automatyczne otwieranie (8 par bezdotykowych czasowych zamknięć i otwarć na dzień włączając święta). Funkcja Toggle (należy zbliżyć kartę, żeby otworzyć lub zamknąć drzwi). Czasowa funkcja Toggle (należy zbliżyć kartę, żeby otworzyć lub zamknąć drzwi, w zależności od harmonogramów).

10 XS4 Elektroniczne okucia w sieci dla europejskich zamków wpuszczanych XS4 E40 wersja wąska Wąskie szyldy XS4-40 zostały specjalnie zaprojektowane, aby pasować do większości drzwi o profilu europejskim, nawet tych o wąskich ramach oraz, aby współpracować z większością europejskich zamków wpuszczanych i wkładek. XS4 E60 wersja szeroka Szerokie szyldy XS4-60 zostały specjalnie zaprojektowane, aby pasować do większości drzwi o profilu europejskim i współpracować z większością europejskich zamków wpuszczanych i wkładek. Specjalnie zaprojektowane dla drzwi ciężkich i o dużej przepustowości, które wymagają dodatkowego wsparcia. 10. XS4 Elektroniczne okucia w sieci Okucie z mechanizmem zaciskowym, gdzie klamka porusza się swobodnie, kiedy jest odblokowana. Dostępność następujących technologii identyfikacji: i-button, DESfire, DESfire EV1, Mifare, Mifare plus, Inside Picopass, Legic, HID iclass. Okucie i rozeta wykonane ze stali. Wymiary: 282mm x 40mm x 20mm. Kąt obrotu klamki: 33º. Kompatybilność z drzwiami o grubości: od 30mm do 115mm. Odległość od klamki do wkładki: od 47mm do 110mm. Kompatybilność z zamkami wpuszczanymi DIN, zamkami wpuszczanymi o profilu europejskim i zamkami wpuszczanymi o wąskim profilu. Kompatybilność z wkładkami o profilu europejskimi i szwajcarskim. Dostępność następujących kwadratowych trzpieni: 7mm, 7,6mm dzielony, 8mm, 8mm dzielony, 9mm i 9mm dzielony. Mechaniczne zamknięcie typu override z dostępną funkcją rejestrowania zdarzeń. Elektroniczna funkcja zamka nie przeszkadzać (Privacy) aktywowana w momencie przekręcenia pokrętła lub wciśnięcia przycisku umiejscowionego od strony wewnętrznej okucia. Zgodność ze stopniem ochrony IP46. Odporność ogniowa drzwi zgodnie z normami EN EI160. Zgodność ze standardem UL 10C (90 min. dla drzwi drewnianych) Okucie z mechanizmem zaciskowym, gdzie klamka porusza się swobodnie, kiedy jest odblokowana. Dostępność następujących technologii identyfikacji: i-button, DESfire, DESfire EV1, Mifare, Mifare plus, Inside Picopass, Legic, HID iclass.. Okucie i rozeta wykonane ze stali. Wymiary: 290mm x 67mm x 20mm. Kąt obrotu klamki: 52º. Kompatybilność z drzwiami o grubości: od 30mm do 115mm. Odległość od klamki do wkładki: od 47mm do 110mm. Kompatybilność z zamkami wpuszczanymi DIN, zamkami wpuszczanymi o profilu europejskim i zamkami wpuszczanymi o wąskim profilu Kompatybilność z wkładkami o profilu europejskimi i szwajcarskim, oraz niektórymi innymi zamkami cylindrycznymi. Dostępność następujących kwadratowych trzpieni: 7mm, 7,6mm dzielony, 8mm, 8mm dzielony, 9mm i 9mm dzielony. Mechaniczne zamknięcie typu override z dostępną funkcją rejestrowania zdarzeń. Elektroniczna funkcja zamka nie przeszkadzać (Privacy) aktywowana w momencie przekręcenia pokrętła lub wciśnięcia przycisku umiejscowionego od strony wewnętrznej okucia. Zgodność ze stopniem ochrony IP46. Odporność ogniowa drzwi zgodnie z normami EN EI160. model E9450 model E9650

11 XS4 Elektroniczne okucia w sieci dla skandynawskich zamków wpuszczanych XS4 S40 wersja wąska Wąskie szyldy XS4-40 typu skandynawskiego zostały specjalnie zaprojektowane, aby pasować do większości drzwi typu skandynawskiego i drzwi o wąskich ramach oraz większości skandynawskich zamków wpuszczanych i wkładek. Okucie z mechanizmem zaciskowym, gdzie klamka porusza się swobodnie, kiedy jest odblokowana. Dostępność następujących technologii identyfikacji: i-button, DESfire, DESfire EV1, Mifare, Mifare plus, Inside Picopass, Legic, HID iclass. Okucie i rozeta wykonane ze stali. Wymiary: 282mm x 40mm x 20mm. Kąt obrotu klamki: 33º. Kompatybilność z drzwiami o grobości: od 30mm do 115mm. Odległość od klamki do wkładki: 105mm. Kompatybilność ze skandynawskimi modularnymi zamkami wpuszczanymi oraz wąskimi zamkami wpuszczanymi. Dostępność następujących kwadratowych trzpieni: 8mm, 8mm dzielone. Elektroniczna funkcja zamka nie przeszkadzać (Privacy) aktywowana w momencie przekręcenia pokrętła lub wciśnięcia przycisku umiejscowionego od strony wewnętrznej okucia. Zgodność ze stopniem ochrony IP46. XS4 S60 wersja szeroka Szerokie szyldy XS4-60 zostały specjalnie zaprojektowane, aby pasować do większości drzwi typu skandynawskiego i działać z większością skandynawskich zamków wpuszczanych i wkładek. Zostały tez specjalnie zaprojektowane z myślą o drzwiach przystosowanych do użytku w miejscach o dużym natężeniu ruchu, które wymagają dodatkowego wsparcia. Okucie z mechanizmem zaciskowym, gdzie klamka porusza się swobodnie, kiedy jest odblokowana. Dostępność w następujących technologiach identyfikacji: i-button, DESfire, DESfire EV1, Mifare, Mifare plus, Inside Picopass, Legic, HID iclass. Okucie i rozeta wykonane ze stali. Wymiary: 290mm x 67mm x 20mm. Kąt obrotu klamki: 52º. Kompatybilność z drzwiami o grubości: od 30mm do 115mm. Odległość od klamki do wkładki: 105mm. Kompatybilność ze skandynawskimi modularnymi zamkami wpuszczanymi oraz wąskimi zamkami wpuszczanymi. Dostępność następujących kwadratowych trzpieni: 8mm, 8mm dzielone. Elektroniczna funkcja zamka nie przeszkadzać (Privacy) aktywowana w momencie przekręcenia pokrętła lub wciśnięcia przycisku umiejscowionego od strony wewnętrznej okucia. Zgodność ze stopniem ochrony IP46. model S9450 model S9650

12 XS4 Elektroniczne okucia w sieci XS4 A60 ANSI wersja szeroka Szerokie szyldy XS4-60 do zamków wpuszczanych odpowiadających normom technicznym ANSI (obowiązującym w USA) zostały specjalnie zaprojektowane tak, aby pasować do większości zamków wpuszczanych i cylindrycznych, które są zgodne z normami ANSI. Zostały zaprojektowane z myślą o drzwiach przystosowanych do użytku w miejscach o dużym natężeniu ruchu, które wymagają dodatkowego wsparcia. XS4 Szyld Security (okucie bezpieczeństwa), wersja wąska Kiedy najważniejszym kryterium w doborze zamka jest zapewnienie wysokiego poziomu bezpieczeństwa, idealnym rozwiązaniem będzie linia szyldów SALTO SECURITY (Bezpieczeństwo). Wytrzymała budowa odporna na zniszczenia zabezpiecza zamek przed napadem i wstępem nieupoważnionych osób, nie tracąc przy tym elastyczności zarządzania dostępem i kontroli. 12. XS4 Elektroniczne okucia w sieci Okucie z mechanizmem zaciskowym, gdzie klamka porusza się swobodnie, kiedy jest odblokowana. Dostepność w nastepujących technologiach identyfikacji: i-button, DESfire, DESfire EV1, Mifare, Mifare plus, Inside Picopass, Legic, HID iclass. Okucie i rozeta wykonane ze stali. Wymiary: 290mm x 67mm x 20mm. Kąt obrotu klamki: 52º. Kompatybilność z drzwiami o grubości: od 32mm do 120mm. Odległość od klamki do wkładki: 61mm, 62mm lub 63mm. Kompatybilność z zamkami wpuszczanymi i cylindrycznymi odpowiadającymi amerykańskim normom ANSI. Dostępność następujących kwadratowych trzpieni: 7mm, 7,6mm dzielony, 8mm, 8mm dzielony i 7mm rombowy. Elektroniczna funkcja zamka nie przeszkadzać (Privacy) aktywowana w momencie przekręcenia pokrętła lub wciśnięcia przycisku umiejscowionego od strony wewnętrznej okucia. Zgodność ze stopniem ochrony IP46. Zgodność ze standardem UL 10C (180 min. dla drzwi stalowych, 90min. dla drzwi drewnianych) Mechanizm zaciskowy w okuciu z kontrolą rygla Dostępność następujących technologii identyfikacji: i-button, DESfire, DESfire EV1, Mifare, Mifare plus, Inside Picopass, Legic, HID iclass. Dostępność modularnego zamka wpuszczanego w wersji skandynawskiej. Okucie i rozeta wykonane ze stali. Wymiary: 280mm x 37mm x 20mm. Kąt obrotu klamki: 30º. Kompatybilność z drzwiami o grubości: od 30mm do 120mm. Odległość od klamki do wkładki: 47mm to 92mm. Kompatybilność z zamkami wpuszczanymi odpowiadającymi normom DIN, oraz z europejskimi i wąskimi zamkami wpuszczanymi Kompatybilność z wkładkami typu europejskiego, szwajcarskiego i niektórymi zamkami cylindrycznymi. Dostępność kwadratowych trzpieni o średnicy: 8mm i 9mm. Zgodność ze stopniem ochrony IP46. RF60 Odporność ogniowa drzwi. model A9650 model E9022

13 XS4 Elektroniczne okucia w sieci XS4 Zamek do drzwi szklanych Zamek XS4 do drzwi szklanych charakteryzuje się stylową i nowoczesną formą. Ekskluzywny wzór pasuje do szerokiej gamy szklanych drzwi o różnym wzornictwie, razem z drzwiami z wbudowanym już zamkiem. Zamek został zaprojektowany tak, aby można go było w prosty sposób zamontować bez konieczności wymiany drzwi. XS4 Płytka do zamków SALTO do drzwi szklanych odporna na uderzenia Płytka do zamków SALTO do drzwi szklanych XS4 odporna na uderzenia została zaprojektowana z myślą o zamkach do drzwi z szybą. Konstrukcja jest łatwa w montażu i nie oznacza konieczności wymiany drzwi. Mechanizm blokujący w okuciu. Dostępność następujących technologii identyfikacji: i-button, DESfire, DESfire EV1, Mifare, Mifare plus, Inside Picopass, Legic, HID iclass. Okucie i rozeta wykonane ze stali. Wymiary: 148,5mm x 135mm x 38,5mm. Kompatybilność z drzwiami o grubości: od 8mm do 12mm. Łatwość w montażu. Zamek wpuszczany stanowi integralną część elektronicznego okucia. Wykończenia dostępne także ze stali nierdzewnej. Rozeta wykonana ze stali. Śruby mocujące są ukryte w celu zwiększenia bezpieczeństwa i poprawienia estetyki.. Wymiary: 164mm x 135mm x 38,5mm. Kompatybilność z drzwiami o grubości: 8mm to 12mm. Łatwość w montażu. Możliwość wprowadzenia blokady anti-card. Wykończenia dostępne w stali nierdzewnej mat. - WYMIARY Możliwość wprowadzenia blokady (ang. anti-card system). model E9010xGM model CEGMDD

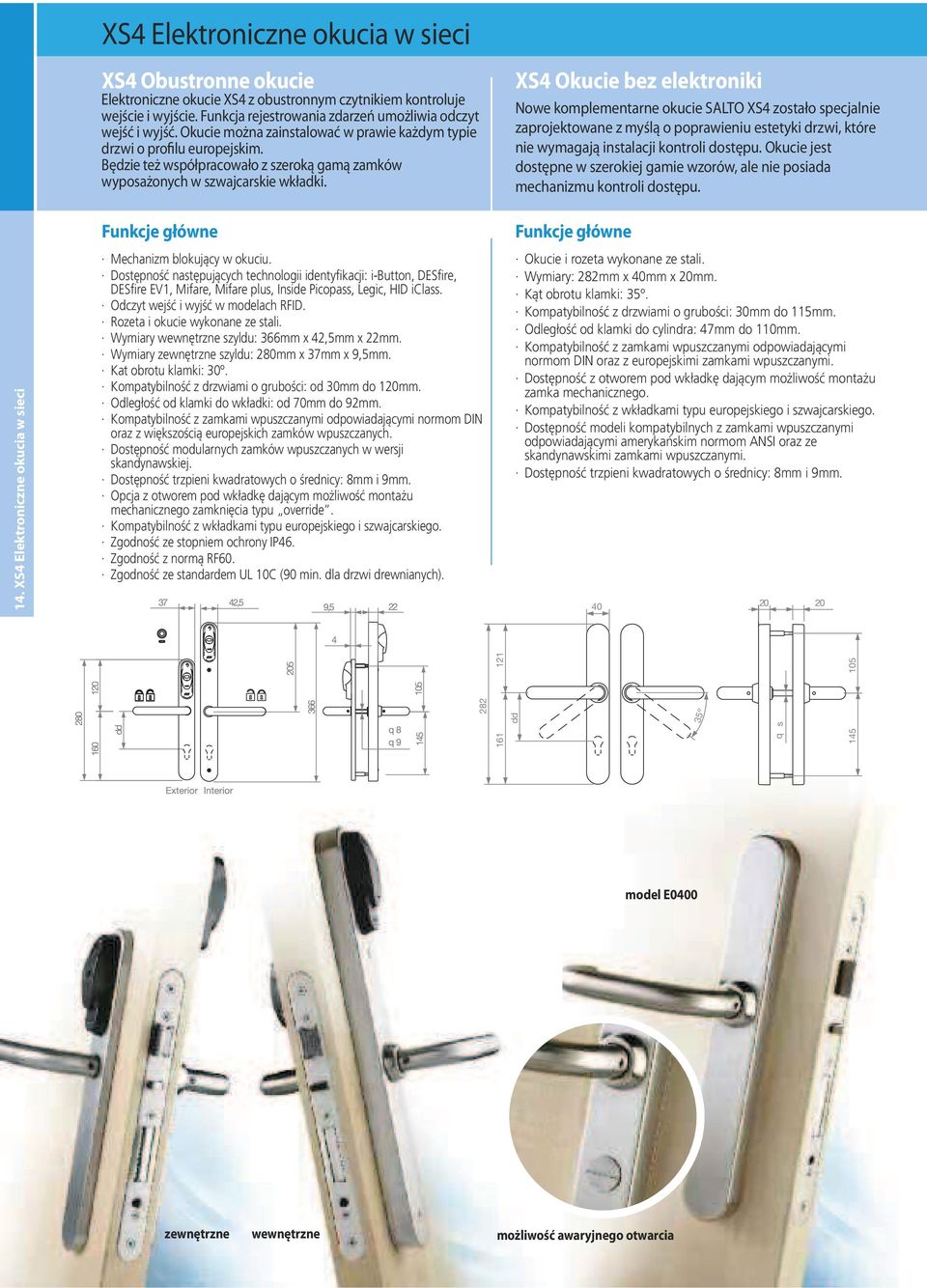

14 XS4 Elektroniczne okucia w sieci XS4 Obustronne okucie Elektroniczne okucie XS4 z obustronnym czytnikiem kontroluje wejście i wyjście. Funkcja rejestrowania zdarzeń umożliwia odczyt wejść i wyjść. Okucie można zainstalować w prawie każdym typie drzwi o profilu europejskim. Będzie też współpracowało z szeroką gamą zamków wyposażonych w szwajcarskie wkładki. XS4 Okucie bez elektroniki Nowe komplementarne okucie SALTO XS4 zostało specjalnie zaprojektowane z myślą o poprawieniu estetyki drzwi, które nie wymagają instalacji kontroli dostępu. Okucie jest dostępne w szerokiej gamie wzorów, ale nie posiada mechanizmu kontroli dostępu. 14. XS4 Elektroniczne okucia w sieci Mechanizm blokujący w okuciu. Dostępność następujących technologii identyfikacji: i-button, DESfire, DESfire EV1, Mifare, Mifare plus, Inside Picopass, Legic, HID iclass. Odczyt wejść i wyjść w modelach RFID. Rozeta i okucie wykonane ze stali. Wymiary wewnętrzne szyldu: 366mm x 42,5mm x 22mm. Wymiary zewnętrzne szyldu: 280mm x 37mm x 9,5mm. Kat obrotu klamki: 30º. Kompatybilność z drzwiami o grubości: od 30mm do 120mm. Odległość od klamki do wkładki: od 70mm do 92mm. Kompatybilność z zamkami wpuszczanymi odpowiadającymi normom DIN oraz z większością europejskich zamków wpuszczanych. Dostępność modularnych zamków wpuszczanych w wersji skandynawskiej. Dostępność trzpieni kwadratowych o średnicy: 8mm i 9mm. Opcja z otworem pod wkładkę dającym możliwość montażu mechanicznego zamknięcia typu override. Kompatybilność z wkładkami typu europejskiego i szwajcarskiego. Zgodność ze stopniem ochrony IP46. Zgodność z normą RF60. Zgodność ze standardem UL 10C (90 min. dla drzwi drewnianych). Okucie i rozeta wykonane ze stali. Wymiary: 282mm x 40mm x 20mm. Kąt obrotu klamki: 35º. Kompatybilność z drzwiami o grubości: 30mm do 115mm. Odległość od klamki do cylindra: 47mm do 110mm. Kompatybilność z zamkami wpuszczanymi odpowiadającymi normom DIN oraz z europejskimi zamkami wpuszczanymi. Dostępność z otworem pod wkładkę dającym możliwość montażu zamka mechanicznego. Kompatybilność z wkładkami typu europejskiego i szwajcarskiego. Dostępność modeli kompatybilnych z zamkami wpuszczanymi odpowiadającymi amerykańskim normom ANSI oraz ze skandynawskimi zamkami wpuszczanymi. Dostępność trzpieni kwadratowych o średnicy: 8mm i 9mm dd º q s model E0400 zewnętrzne wewnętrzne możliwość awaryjnego otwarcia

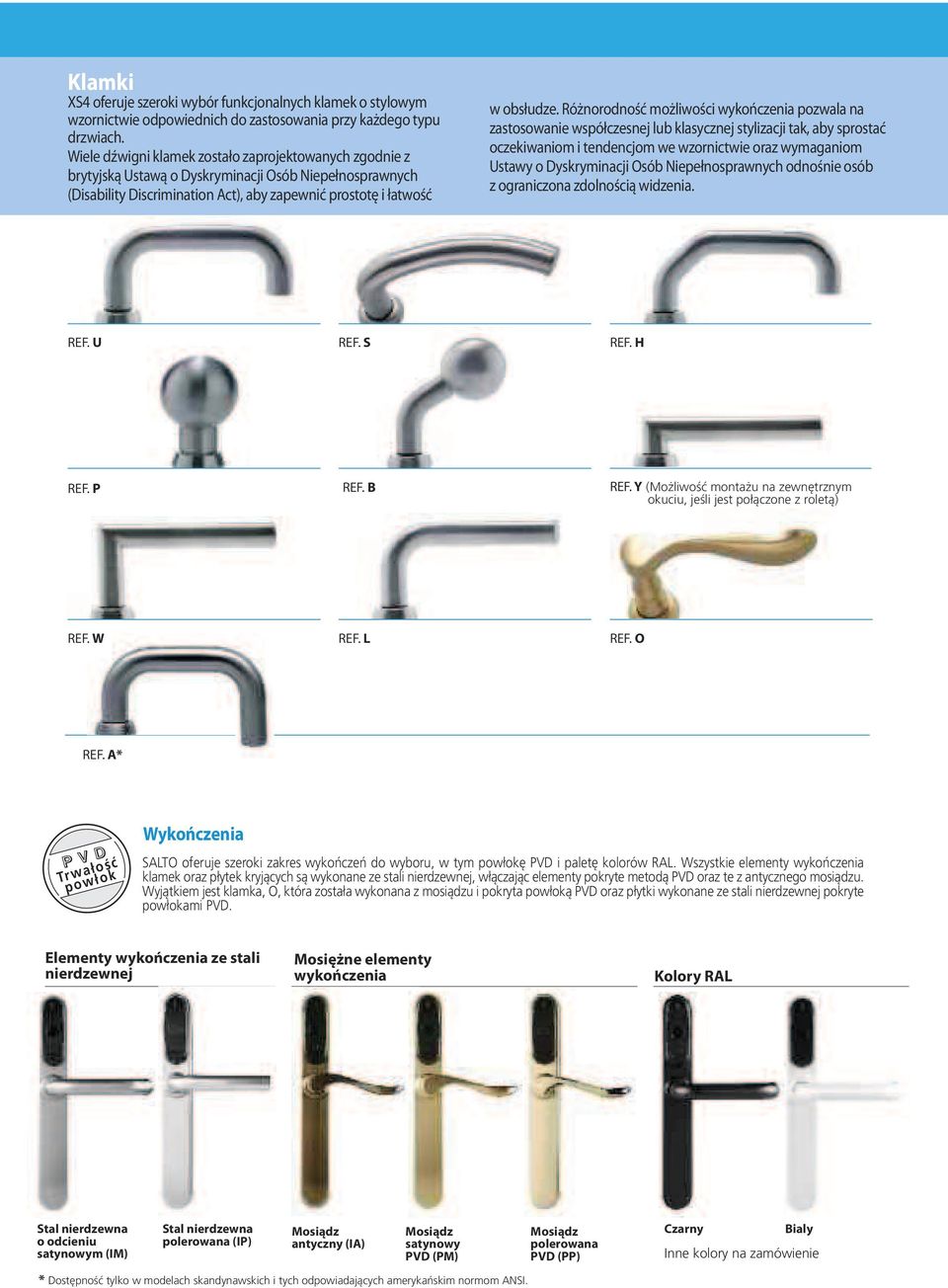

15 Klamki XS4 oferuje szeroki wybór funkcjonalnych klamek o stylowym wzornictwie odpowiednich do zastosowania przy każdego typu drzwiach. Wiele dźwigni klamek zostało zaprojektowanych zgodnie z brytyjską Ustawą o Dyskryminacji Osób Niepełnosprawnych (Disability Discrimination Act), aby zapewnić prostotę i łatwość w obsłudze. Różnorodność możliwości wykończenia pozwala na zastosowanie współczesnej lub klasycznej stylizacji tak, aby sprostać oczekiwaniom i tendencjom we wzornictwie oraz wymaganiom Ustawy o Dyskryminacji Osób Niepełnosprawnych odnośnie osób z ograniczona zdolnością widzenia. REF. U REF. S REF. H REF. P REF. B REF. Y (Możliwość montażu na zewnętrznym okuciu, jeśli jest połączone z roletą) REF. W REF. L REF. O REF. A* Trwałość powłok Wykończenia SALTO oferuje szeroki zakres wykończeń do wyboru, w tym powłokę PVD i paletę kolorów RAL. Wszystkie elementy wykończenia klamek oraz płytek kryjących są wykonane ze stali nierdzewnej, włączając elementy pokryte metodą PVD oraz te z antycznego mosiądzu. Wyjątkiem jest klamka, O, która została wykonana z mosiądzu i pokryta powłoką PVD oraz płytki wykonane ze stali nierdzewnej pokryte powłokami PVD. Elementy wykończenia ze stali nierdzewnej Mosiężne elementy wykończenia Kolory RAL Stal nierdzewna o odcieniu satynowym (IM) Stal nierdzewna polerowana (IP) Mosiądz antyczny (IA) Mosiądz satynowy PVD (PM) Mosiądz polerowana PVD (PP) Czarny Bialy Inne kolory na zamówienie * Dostępność tylko w modelach skandynawskich i tych odpowiadających amerykańskim normom ANSI.

16 16. SALTO bezprzewodowy system zasilany bateriami Bezprzewodowa sieć XS4 to zupełnie nowa generacja systemu kontroli dostępu on-line, wyprodukowana przez SALTO. Łączy efektywność aplikacji zarówno on-line, jak i off-line w jednym systemie. Jego funkcjonalność bazuje na połączeniu zasilanego baterią elektronicznego okucia za pomocą radioodbiorników o niskiej konsumpcji (2.4GHz), które znajdują się wewnątrz okucia. Współpracuje z bezprzewodowymi bramkami XS4, które są połączone z centralnym komputerem przez Ethernet lub poprzez przekaźniki XS4, które są umieszczone w wcześniej zdefiniowanych miejscach, w celu zapewnienia bezprzewodowej sieci kontroli dostępu w czasie rzeczywistym. System ten daje użytkownikom możliwość monitorowania drzwi/zamków w czasie rzeczywistym, zapewniając stopień bezpieczeństwa, który do tej pory nie był możliwy w przypadku systemów dostępu zasilanych baterią. i zalety bezprzewodowa częstotliwość radiowa bazująca na IEEE przy 2.4GHz. 128 bitowe kodowanie AES. system administrowany przez Pro Access SQL lub HAMS SQL software. dostępne technologie zbliżeniowe: Mifare, Mifare Plus, DESfire, DESfire EV1, Inside Picopass oraz HID iclass seria XS4. zdolność samoorganizacji. Okucie automatycznie organizuje swoją strukturę w celu stworzenia połączenia RF (częstotliwości radiowej). zdolność samo diagnostyki/autonaprawy. Okucie automatycznie wyszukuje nowe połączenia, jeśli jeden z przekaźników lub jedna z bramek straci łączność. technologia SALTO Virtual Network gwarantuje pracę okucia oraz kontrolę dostępu przez technologię SVN jeśli baza danych zostanie zniszczona lub gdy komputer zostanie odłączony.

17 SALTO Wireless Okucie Bezprzewodowy System Salto zezwala na prostą integrację większości technologii identyfikacyjnych PROXIMITY m.in. Mifare, Mifare plus, DESfire EV1, Picopass, Legic, HID iclass lub SKIDATA. Występuje duża gama elektronicznych, bezprzewodowych zamknięć, które mogą być montowane w profilach europejskich, Skandynawskich oraz ANSI. Bezprzewodowe zamknięcia SALTO SA bardzo proste w instalacji oraz konfiguracji. Cechy/charakterystyka bezprzewodowa częstotliwość radiowa bazująca na IEEE przy 2.4GHz. 128 bitowe kodowanie AES okucia stand alone mogą zostać przełączone w tryp systemu bezprzewodowego. możliwe technologie zbliżeniowe: Mifare, Mifare Plus, DESfire, DESfire EV1, Picopass, Legic, HID iclass. zdolność samoorganizacji zdolność samodiagnostyki zasilanie bateriami: 3 baterie LR03 AAA 1.5V dla wąskich modeli 3 baterie LR6 AA 1.5V dla szerokich modeli aktualizacja wewnętrznego systemu przez PPD okucie zintegrowane z platformą SALTO. Pracuje w trybie off-line z technologią SALTO Virtual Network w przypadku utracenia możliwości komunikowania się z komputerem. -możliwość odzyskania 1000 ostatnich operacji w przypadku utraty połączenia z komputerem. wewnętrzne model E9450W zewnętrzne Bramki Bramka jest łącznikiem pomiędzy komputerem, a siecią bezprzewodową. W pełni sterowana przez SALTO Pro Access SQL lub HAMS SQL software, zapamiętuje wszystkie informacje wysyłane przez przekaźniki lub okucia, które należą do tej bramki. Cechy/charakterystyka bezprzewodowa częstotliwość radiowa bazująca na IEEE przy 2.4GHz 128 bitowe kodowanie AES połączenie z Ethernet PC RJ45 wymagane napięcie 12V (przetwornica zawarta w zestawie) możliwość zarządzania 4 przekaźnikami i 16 zamkami zasięg radiowy: 15 metrów aktualizacja oprogramowania poprzez połączenie Ethernet Przekaźniki Przekaźnik jest mostkiem pomiędzy bramką a pozostałymi przekaźnikami lub okuciem, gdzie dystans do okucia lub ich ilość są zbyt duże, co jest możliwe w przypadku jednej bramki. Cechy/charakterystyka bezprzewodowa częstotliwość radiowa bazująca na IEEE przy 2.4GHz 128 bitowe kodowanie AES radiowe połączenie z bramką i okuciem wymagane napięcie 12V (przetwornica zawarta w zestawie) możliwość zarządzania 4 przekaźnikami oraz 16 bramkami zasięg radiowy: 15 metrów aktualizacja oprogramowania przez PPD

18 18. Rozwiązania wykorzystujące zaawansowaną dźwignię antypaniczną SALTO XS4 Dźwignia antypaniczna do zamków wpuszczanych Rozwiązania wykorzystujące zaawansowaną dźwignię antypaniczną SALTO Wyposażenie wyjść awaryjnych w zaawansowaną dźwignię antypaniczną SALTO umożliwia ich kontrolę przez innowacyjny samodzielny elektroniczny system kontroli dostępu. Dźwignia antypaniczna do zamków skrzynkowych Samodzielne elektroniczne zamki SALTO można dopasować, razem z zestawem montażowym, do ponad 40 najczęściej stosowanych dźwigni antypanicznych najbardziej znanych producentów. SALTO oferuje rozwiązania dla mechanizmów antypanicznych napędzających zamki wpuszczane i zamki skrzynkowe. Zgodność z normą EN1125 w zależności od rodzaju dźwigni antypanicznej, zamka oraz zestawu montażowego SALTO. i zalety Możliwość prostego montażu offline na każdego typu drzwiach, włączając drzwi z wąską ramą. Dostępność następujących technologii identyfikacji: i-button, DESfire, DESfire EV1, Mifare, Mifare plus, Inside Picopass, Legic, HID iclass. Tarcze szyldu o szerokości 40mm lub 67mm do wyboru (w zależności od dopasowania uchwytu antypanicznego). Pasuje do drzwi o grubości od 30mm do 120mm. Śruby mocujące są ukryte w celu zwiększenia bezpieczeństwa i poprawienia estetyki. Dostępność z mechanicznym zamknięciem typu override z funkcją rejestrowania zdarzeń. Zgodność z brytyjską Ustawą o Dyskryminacji Osób Niepełnosprawnych (w zależności od typu klamki). Otwieranie awaryjne przy pomocy programatora PPD. Pamięć trwała (zachowanie danych w pamięci nawet po odłączeniu zasilania). DOSTĘPNY * Należy sprawdzić kompatybilność gdyż nie wszystkie modele dźwigni antypanicznych współpracują w technologii WiFi

19 Dane techniczne Wymagane natężenie prądu: XS4-40 wąskie szyldy: 3 baterie alkaliczne - LR03 - AAA 1,5V Opcjonalnie 3 baterie litowe FR03 - AAA 1,5V (patrz wymogi środowiskowe). XS4-67 szerokie szyldy: 3 baterie alkaliczne - LR6 - AA baterie FR6 AA 1,5V (patrz wymogi środowiskowe). Wymogi środowiskowe: Okucie zewnętrzne: -20º / 70º. Okucie wewnętrzne: -20º / 70º (z bateriami litowymi). Certyfikaty: Najwyższe standardy europejskie, w tym zgodność z normą EN1125*. Stopień ochrony - IP46 w przypadku i-button i RFID. Zgodność ze standardem UL 10C (180 min. dla stalowych drzwi, 90 min. dla drewnianych drzwi). Odporność ogniowa drzwi zgodnie z normami EN EI1 60. Funkcje kontroli dostępu: Maksymalna liczba użytkowników jednych drzwi: Maksymalna liczba drzwi w systemie: Maksymalna liczba zdarzeń zapisanych w protokole otwarć: Strefy czasowe: 256. Okresy pracy drzwi: 256. Kalendarze w systemie: 256. Strefy w systemie: Grupy użytkowników: bez ograniczeń. Dostępne tryby zamknięć: Standardowy (zawsze zamknięty). Tryb OFFICE (wolne przejście). Czasowy tryb OFFICE (automatyczne zamknięcie po upływie określonego czasu). Automatyczne otwieranie (8 par bezdotykowych czasowych zamknięć i otwarć na dzień, włączając święta). Tryb Toggle (należy zbliżyć kartę, żeby otworzyć i zamknąć drzwi). Czasowy tryb Toggle (należy zbliżyć kartę, żeby otworzyć i zamknąć drzwi w zależności od harmonogramów). XS4 Rozwiązania wykorzystujące zaawansowaną dźwignię antypaniczną SALTO XS4 Dźwignia antypaniczna SALTO, model PBE9000 Model XS4 PBE9000 to połączenie najwyższych standardów bezpieczeństwa oraz łatwości użycia. Seria uchwytów antypanicznych XS4 PBE9000 w zestawie z elektronicznym okuciem SALTO, zamkami wpuszczanymi typu LE7E31 lub LE9E11 oraz zestawem montażowym SALTO (SALTO KPB Kit Panic Bars) jest zgodna z normą EN1125*. Nowoczesny, estetyczny wygląd sprawia, że dźwignia idealnie współgra z każdym architektonicznym stylem. XS4 Zestawy montażowe do dźwigni antypanicznych SALTO Zestawy montażowe (KPBs - Kit Panic Bars) do dźwigni antypanicznych XS4 SALTO umożliwiają montaż niezależnych okuć elektronicznych połączonych z dźwignią antypaniczną. SALTO opracował szeroką gamę zestawów montażowych, które są kompatybilne z większością najbardziej popularnych na rynku dźwigni antypanicznych. Mechanizm antypaniczny dla zamka wpuszczanego. Wykonanie ze stali galwanizowanej. Osłona wykonana z satynowej stali nierdzewnej lub plastiku w zależności od rodzaju wykończenia. Rodzaje wykończenia: czerwone lub zielone, satynowa stal nierdzewna (wersja dla wykonania ze stali nierdzewnej). Możliwość otwierania na prawo lub lewo, wykonanie wg normy DIN. Maksymalna szerokość skrzydła: 1300mm. Wymiary osłony: 200mm x 35mm x 108,5mm. Kąt obrotu trzpienia: 30º lub 45º w zależności od modelu. Kwadratowy trzpień: 9mm. 28 różnych zestawów. Kompatybilność z 40 różnymi typami dźwigni antypanicznych. 2 rodzaje wykończeń, stal nierdzewna satyna lub stal nierdzewna polerowana. Kompatybilność z drzwiami o grubości: od 30mm do 120mm. Zestawy montażowe dla dźwigni antypanicznych model PBE9000 *Informacji na temat tego, które kombinacje dżwigni antypanicznych SALTO są zgodne z normą EN1125 należy szukać w tabeli zgodności.-

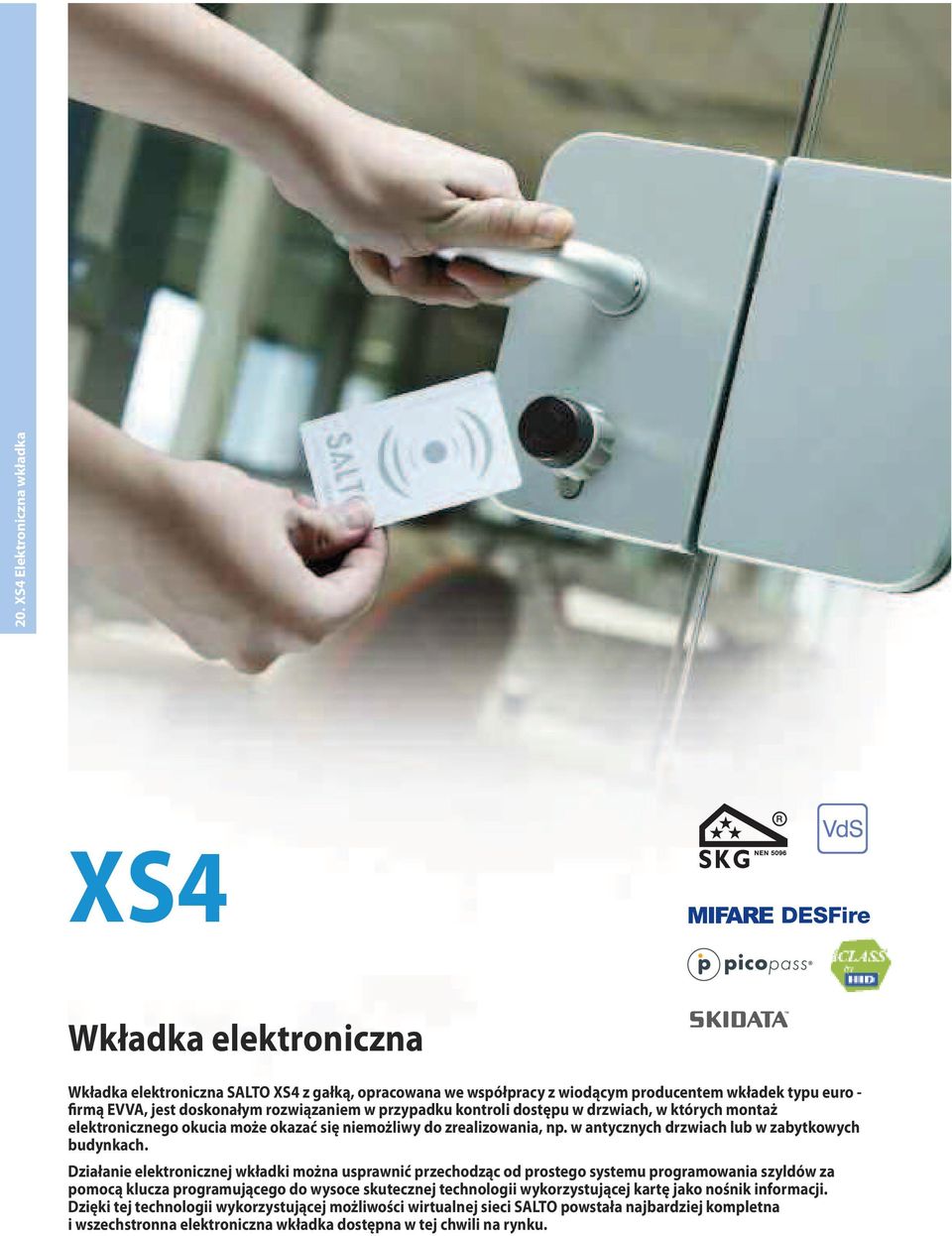

20 20. XS4 Elektroniczna wkładka XS4 Wkładka elektroniczna Wkładka elektroniczna SALTO XS4 z gałką, opracowana we współpracy z wiodącym producentem wkładek typu euro - firmą EVVA, jest doskonałym rozwiązaniem w przypadku kontroli dostępu w drzwiach, w których montaż elektronicznego okucia może okazać się niemożliwy do zrealizowania, np. w antycznych drzwiach lub w zabytkowych budynkach. Działanie elektronicznej wkładki można usprawnić przechodząc od prostego systemu programowania szyldów za pomocą klucza programującego do wysoce skutecznej technologii wykorzystującej kartę jako nośnik informacji. Dzięki tej technologii wykorzystującej możliwości wirtualnej sieci SALTO powstała najbardziej kompletna i wszechstronna elektroniczna wkładka dostępna w tej chwili na rynku.

21 i zalety Możliwość prostego montażu offline na każdego typu drzwiach, włączając drzwi z wąską ramą. Wirtualna sieć w wirtualnej technologii sieci SALTO (SVN). Wirtualna sieć SALTO umożliwia prowadzenie kontroli wejść użytkowników posiadających identyfikatory. Wersje bezdotykowe są kompatybilne ze specyfikacjami ISO A, ISO B oraz ISO i uwzględniają szeroki zasięg popularnych kart wykonanych w technologii RFID takich jak, DESfire, DESfire EV1, Mifare, Mifare plus, HID iclass oraz Inside Picopass, co pozwala na wielorakie zastosowanie z systemami zewnętrznymi korzystając z jednej karty. Zasięg odczytu SALTO Z9000 jest kompatybilny z technologią łączności bliskiego zasięgu NFC, co pozwala telefonom bezprzewodowym działającym w układzie NFC pełnić funkcję bezdotykowych nośników danych, które otwierają i kontrolują drzwi w kontroli dostępu SALTO. Wszelka komunikacja pomiędzy nośnikiem a elektroniczną wkładką jest zakodowana i zabezpieczona. Wybór spośród 3 różnych profili wkładek cylindrycznych: wkładki o profilu europejskim, okrągłe wkładki o profilu szwajcarskim (RP22) oraz owalne wkładki o profilu brytyjskim. 6 różnych rodzajów wykończenia: nikiel z satyną, chrom z satyną, Dane techniczne Wymagane natężenie prądu: 1 standardowa bateria litowa CR 123A. Liczba otwarć: wersja i-button: 1 bateria na do otwarć. wersja zbliżeniowa: 1 bateria na od do otwarć, w zależności od technologii RFID. Wymogi środowiskowe: Pokrętło zewnętrzne: -20º / 65º. Pokrętło wewnętrzne: -20º / 65º. Certyfikaty: Zgodność z VdS Klasa BZ (opcjonalnie). Stopień ochrony - IP46 w przypadku i-button i IP54 (opcjonalne) w przypadku technologii RFID. Zgodność z holenderskimi wymogami SKG*** Odporność ogniowa drzwi zgodnie z normami EN EI90. chrom polerowany, mosiądz polerowany, patynowane brązem lub patynowane czernią. Wkładki cylindryczne można ponumerować. Elektroniczne wkładki cylindryczne można zawsze otworzyć od wewnątrz (jednorazowa funkcja panic działa w połączeniu z odpowiednim zamkiem wpuszczanym). Wysokie standardy bezpieczeństwa zachowane dzięki wysokiej wytrzymałości, hartowanym płytkom wytłumiającym. Śruby mocujące są ukryte w celu zwiększenia bezpieczeństwa i poprawienia estetyki. Wskaźnik wyczerpującej się baterii jest monitorowany przez wirtualną sieć SVN. Informacja dotycząca wyczerpującej się baterii jest zapisywana na nośnikach, a następnie przekazywana do oprogramowania. Zapis można tez pobrać z zamka i przesłać do oprogramowania za pomocą programatora PPD. Dioda LED dwukolorowa (czerwono/zielona) wskazująca pozwolenie na przejście. Otwieranie awaryjne przy pomocy programatora PPD. Pamięć trwała (zachowanie danych w pamięci nawet po odłączeniu zasilania). Aktualizacja Firmware u przy pomocy programatora PPD. Funkcje kontroli dostępu: Maksymalna liczba użytkowników jednych drzwi: Maksymalna liczba drzwi w systemie: Maksymalna liczba zdarzeń zapisanych w protokole otwarć: Strefy czasowe: 256. Okresy pracy drzwi: 256. Kalendarze w systemie: 256. Strefy w systemie: Grupy użytkowników: bez ograniczeń. Dostępne tryby zamknięć: Standardowy (zawsze zamknięty). Automatyczne otwieranie (8 par bezdotykowych czasowych zamknięć i otwarć na dzień włączając święta). Tryb Toggle (należy zbliżyć kartę, żeby otworzyć i zamknąć drzwi). Czasowy tryb Toggle (należy zbliżyć kartę, żeby otworzyć i zamknąć drzwi w zależności od harmonogramów).

22 XS4 Elektroniczna wkładka XS4 Elektroniczna wkładka o profilu europejskim Elektroniczna wkładka XS4 o profilu europejskim została specjalnie zaprojektowana tak, aby pasować do większości drzwi o profilu europejskim wyposażonych w cylindryczny zamek wpuszczany typu europejskiego. XS4 Elektroniczna okrągła wkładka o profilu szwajcarskim Okrągła elektroniczna wkładka XS4 została specjalnie zaprojektowana tak, aby pasować do większości drzwi wyposażonych w zamek wpuszczany typu szwajcarskiego. 22. XS4 Elektroniczna wkładka Gałka z mechanizmem zaciskowym. Dostępność następujących technologii identyfikacyjnych: i-button, DESfire, DESfire EV1, Mifare, Mifare plus, Vicinity, Inside Picopass, HID iclass. Rozeta i gałka wykonane z litego mosiądzu. Kompatybilność z drzwiami o grubości od 54mm do 192mm. Specjalna wersja dla drzwi o grubości do 392mm. Długość wkładki od 27mm do 196mm, przedłużana co 5mm. - Różne warianty zabieraków: zabierak zgodny z normą DIN dla eurowkładek, mały zabierak (RP22) dla eurowkładek, podwójny zabierak oraz zębatki Z-10 lub Z-18. Zgodność z certyfikatem VdS opcjonalnie. Gałka z mechanizmem zaciskowym. Dostępność następujących technologii identyfikacyjnych: i-button, DESfire, DESfire EV1, Mifare, Mifare plus, Inside Picopass, HID iclass. Rozeta i gałka wykonane z litego mosiądzu. Kompatybilność z drzwiami o grubości od 54mm do 192mm. Specjalna wersja dla drzwi o grubości do 392mm. Długość wkładki od 27mm do 196mm, przedłużana co 5mm. Różne warianty krzywek: mała krzywka (RP22) dla wkładek o profilu szwajcarskim oraz koło zębate Z-10. model Z901E model Z901R

23 XS4 Elektroniczna wkładka XS4 Elektroniczna owalna wkładka typu brytyjskiego Owalna elektroniczna wkładka XS4 została specjalnie zaprojektowana, aby pasować do większości drzwi wyposażonych w zamek wpuszczany z owalną wkładką typu brytyjskiego. Gałka z mechanizmem zaciskowym. Dostępność następujących technologii identyfikacyjnych: i-button, DESfire, DESfire EV1, Mifare, Mifare plus, Inside Picopass, HID iclass. Rozeta i gałka wykonane z litego mosiądzu. Kompatybilność z drzwiami o grubości od 54mm do 192mm. Specjalna wersja dla drzwi o grubości do 392mm. Długość wkładki od 27mm do 196mm, przedłużana co 5mm. Różne warianty zabieraków: owalny zabierak typu brytyjskiego. model Z901U Wykończenie SALTO posiada szeroki wybór wykończeń: CR- Chrom z satyną NI- Nikiel z satyną CP- Chrom polerowany MP- Mosiądz polerowany BP- Brąz (patynowany) PS- Czerń (patynowana)

24 24. XS4 Zamki wpuszczane XS4 Zamki wpuszczane Dobry i godny zaufania system zamknięć drzwi jest niezbędnym elementem kontroli dostępu. SALTO posiada szeroką gamę zamków wpuszczanych tak, aby zapewnić prawidłowe zamknięcie różnego rodzaju drzwi. SALTO spełnia oczekiwania swoich klientów, bez względu na to czy jest to zamek wpuszczany ANSI (wykonany według Amerykańskiego Instytutu Narodowych Standardów), zamek typu europejskiego do drzwi drewnianych lub o wąskim profilu, zamek wykonany według norm DIN, zamki z ryglem okrągłym lub zamek automatyczny z funkcją antypaniczną i nie przeszkadzać (Privacy). Oferowana przez firmę SALTO kompletna gama zamków wpuszczanych umożliwia właściwy montaż elektronicznych okuć i wkładek SALTO, nie obniżając przy tym standardów bezpieczeństwa. i zalety Kaseta zamka, rygiel i blokada zapadki wykonane ze stali. Dostępność zamków ANSI, zamków typu europejskiego, zamków spełniających normy DIN (rozstawy 72, 85 i 92mm) oraz okrągłych rygli. Występują w różnych dormasach i konfiguracjach z czołem zamka tak, aby pasować do większości drzwi. Opcjonalnie dostępna funkcja antypaniczna dla większego bezpieczeństwa użytkowników lub gości. Wyposażone w dodatkowy rygiel (funkcja anticard ), aby uniknąć niechcianych wtargnięć. Zgodność z najważniejszymi certyfikatami*. Z mechaniczną blokadą zapadki lub ryglem do wyboru. Opcjonalnie z czujnikiem zapadki w przypadku elektronicznej funkcji nie przeszkadzać. * Rodzaj certyfikatu zależy od typu zamka wpuszczanego.

25 XS4 Zamki wpuszczane XS4 Zamek typu europejskiego wąski (Rozstaw osi 85mm) Zamek wpuszczany XS4 z wystającym zatrzaskiem, co oznacza, iż zamek jest automatycznie zatrzaskiwany i blokowany, gdy drzwi są zamknięte. Zamek przeznaczony jest do wszystkich rodzajów drzwi drewnianych, niezależnie czy są to drzwi do pokoju hotelowego, czy do magazynu. Nowa funkcja wystającego zatrzasku zwiększa bezpieczeństwo poprzez uniemożliwienie dostępu przy użyciu plastikowej karty. Jako dodatkową ochronę Salto proponuje opcję domówienia do zamka blokady zapadki. XS4 Zamek typu europejskiego DIN (Rozstaw osi 72mm) Salto oferuje 2 różne zamki DIN przeznaczone do wszystkich drzwi drewnianych, które muszą być kompatybilne ze standardowym wymiarem DIN. Zamek jest automatycznie blokowany, kiedy drzwi są zamknięte. Dla większego bezpieczeństwa użytkownika zamek posiada funkcję Panic, co oznacza, iż w momencie zagrożenia drzwi można otworzyć od wewnątrz. Kaseta zamka, rygiel i blokada zapadki wykonane ze stali. Rozstaw osi 85mm. Kompatybilność z wkładką typu europejskiego. Trzpień kwadratowy 8mm. Kąt obrotu 30º. W różnych dormasach. Wykończenie: stal nierdzewna z satyną lub emaliowane złoto. Zatrzask odwracalny. Automatyczny zamek, dodatkowy rygiel (funkcja anticard ) wyrzuca i zakleszcza blokadę*. Klamka cofa zapadkę i rygiel jednocześnie funkcja antypaniczna*. Funkcja panik. Pasuje do elektronicznej funkcji prywatności. Zamek wpuszczany spełniający wymogi EN179 Stopnia 3 ( polecane do budynków użyteczności publicznej, szpitali o duzym natężeniu ruchu. Zgodność z najważniejszymi certyfikatami, oraz z normą EN-1634, odporność EI160. Okrągłe lub kwadratowe czoło zamka. Kaseta zamka, rygiel i blokada zapadki wykonane ze stali. Rozstaw osi 72mm. Kompatybilność z wkładką typu europejskiego. DIN Trzpień kwadratowy 8mm lub 9mm. Kąt obrotu 30º lub 40º W różnych dormasach. Wykończenie: stal nierdzewna z satyną. Automatyczny zamek, dodatkowy rygiel (funkcja anticard ) wyrzuca i zakleszcza blokadę*. Klamka cofa zapadkę i rygiel jednocześnie funkcja antypaniczna*. Funkcja panik. Zgodność z normą EN-1125*. Okrągłe lub kwadratowe czoło zamka. *W zależności od modelu rzut zamka model LE8P model LE7E
