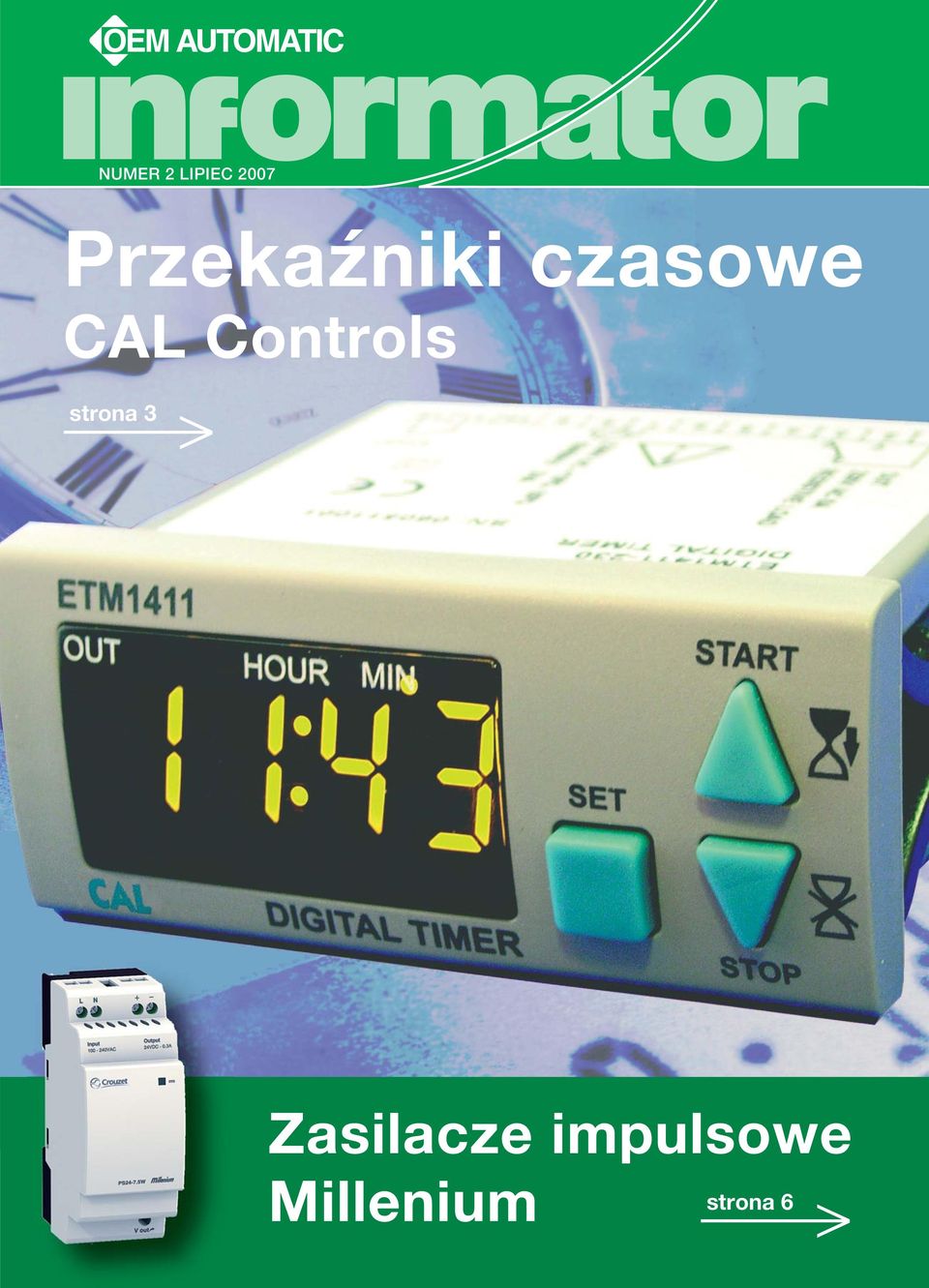

1 NUMER 2 LIPIEC 2007 Przekaźniki czasowe CAL Controls strona 3 > Zasilacze impulsowe Millenium strona 6 >

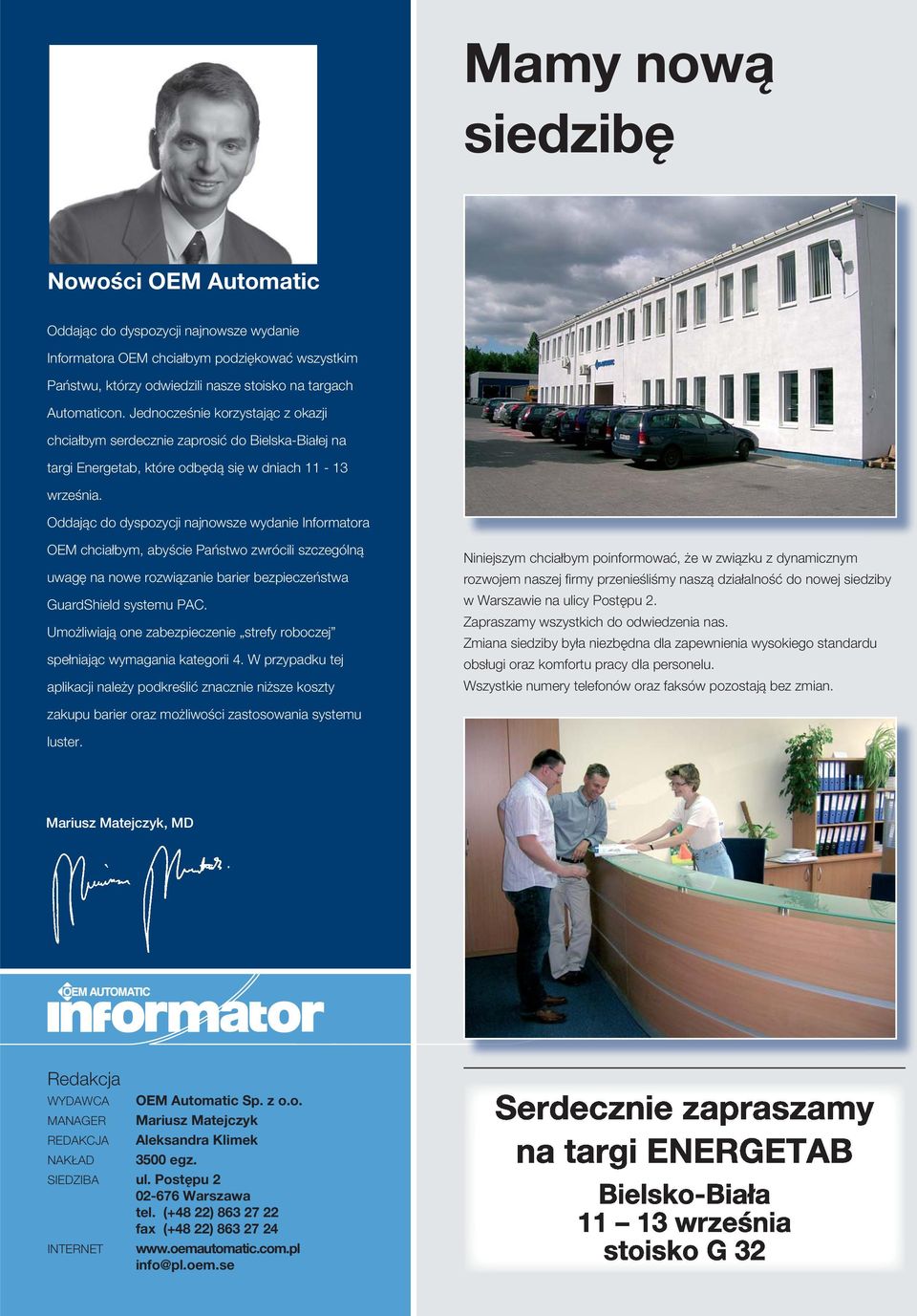

2 Mamy nową siedzibę Nowości OEM Automatic Oddając do dyspozycji najnowsze wydanie Informatora OEM chciałbym podziękować wszystkim Państwu, którzy odwiedzili nasze stoisko na targach Automaticon. Jednocześnie korzystając z okazji chciałbym serdecznie zaprosić do Bielska-Białej na targi Energetab, które odbędą się w dniach września. Oddając do dyspozycji najnowsze wydanie Informatora OEM chciałbym, abyście Państwo zwrócili szczególną uwagę na nowe rozwiązanie barier bezpieczeństwa GuardShield systemu PAC. Umożliwiają one zabezpieczenie strefy roboczej spełniając wymagania kategorii 4. W przypadku tej aplikacji należy podkreślić znacznie niższe koszty Niniejszym chciałbym poinformować, że w związku z dynamicznym rozwojem naszej fi rmy przenieśliśmy naszą działalność do nowej siedziby w Warszawie na ulicy Postępu 2. Zapraszamy wszystkich do odwiedzenia nas. Zmiana siedziby była niezbędna dla zapewnienia wysokiego standardu obsługi oraz komfortu pracy dla personelu. Wszystkie numery telefonów oraz faksów pozostają bez zmian. zakupu barier oraz możliwości zastosowania systemu luster. Mariusz Matejczyk, MD Redakcja WYDAWCA OEM Automatic Sp. z o.o. MANAGER Mariusz Matejczyk REDAKCJA Aleksandra Klimek NAKŁAD 3500 egz. SIEDZIBA ul. Postępu Warszawa tel. (+48 22) fax (+48 22) INTERNET info@pl.oem.se

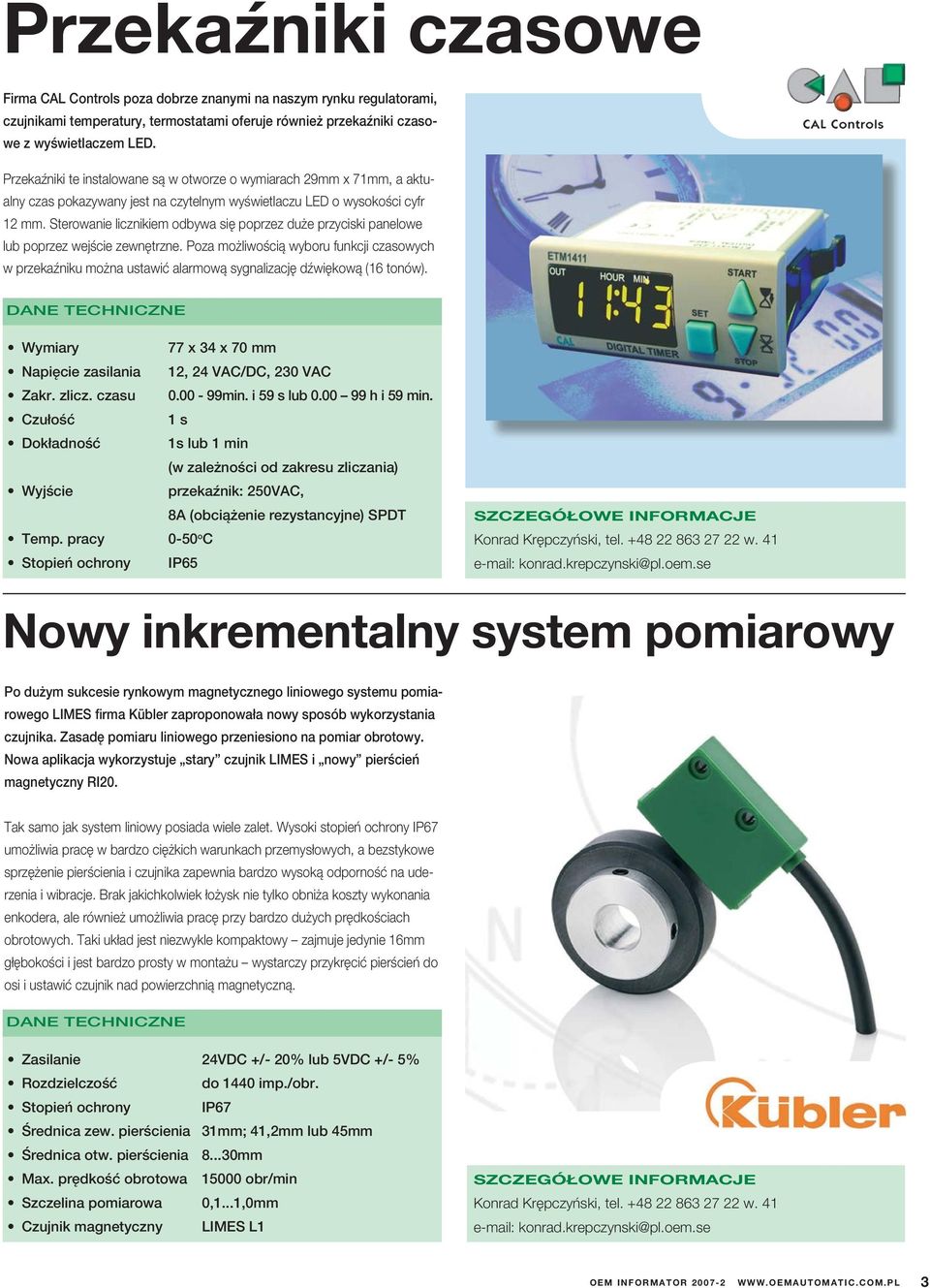

3 Przekaźniki czasowe Firma CAL Controls poza dobrze znanymi na naszym rynku regulatorami, czujnikami temperatury, termostatami oferuje również przekaźniki czasowe z wyświetlaczem LED. Przekaźniki te instalowane są w otworze o wymiarach 29mm x 71mm, a aktualny czas pokazywany jest na czytelnym wyświetlaczu LED o wysokości cyfr 12 mm. Sterowanie licznikiem odbywa się poprzez duże przyciski panelowe lub poprzez wejście zewnętrzne. Poza możliwością wyboru funkcji czasowych w przekaźniku można ustawić alarmową sygnalizację dźwiękową (16 tonów). Wymiary Napięcie zasilania Zakr. zlicz. czasu Czułość Dokładność Wyjście Temp. pracy Stopień ochrony 77 x 34 x 70 mm 12, 24 VAC/DC, 230 VAC min. i 59 s lub h i 59 min. 1 s 1s lub 1 min (w zależności od zakresu zliczania) przekaźnik: 250VAC, 8A (obciążenie rezystancyjne) SPDT 0-50 o C IP65 Konrad Krępczyński, tel w konrad.krepczynski@pl.oem.se Nowy inkrementalny system pomiarowy Po dużym sukcesie rynkowym magnetycznego liniowego systemu pomiarowego LIMES firma Kübler zaproponowała nowy sposób wykorzystania czujnika. Zasadę pomiaru liniowego przeniesiono na pomiar obrotowy. Nowa aplikacja wykorzystuje stary czujnik LIMES i nowy pierścień magnetyczny RI20. Tak samo jak system liniowy posiada wiele zalet. Wysoki stopień ochrony IP67 umożliwia pracę w bardzo ciężkich warunkach przemysłowych, a bezstykowe sprzężenie pierścienia i czujnika zapewnia bardzo wysoką odporność na uderzenia i wibracje. Brak jakichkolwiek łożysk nie tylko obniża koszty wykonania enkodera, ale również umożliwia pracę przy bardzo dużych prędkościach obrotowych. Taki układ jest niezwykle kompaktowy zajmuje jedynie 16mm głębokości i jest bardzo prosty w montażu wystarczy przykręcić pierścień do osi i ustawić czujnik nad powierzchnią magnetyczną. Zasilanie 24VDC +/- 20% lub 5VDC +/- 5% Rozdzielczość do 1440 imp./obr. Stopień ochrony IP67 Średnica zew. pierścienia 31mm; 41,2mm lub 45mm Średnica otw. pierścienia mm Max. prędkość obrotowa obr/min Szczelina pomiarowa 0,1...1,0mm Czujnik magnetyczny LIMES L1 Konrad Krępczyński, tel w konrad.krepczynski@pl.oem.se OEM INFORMATOR

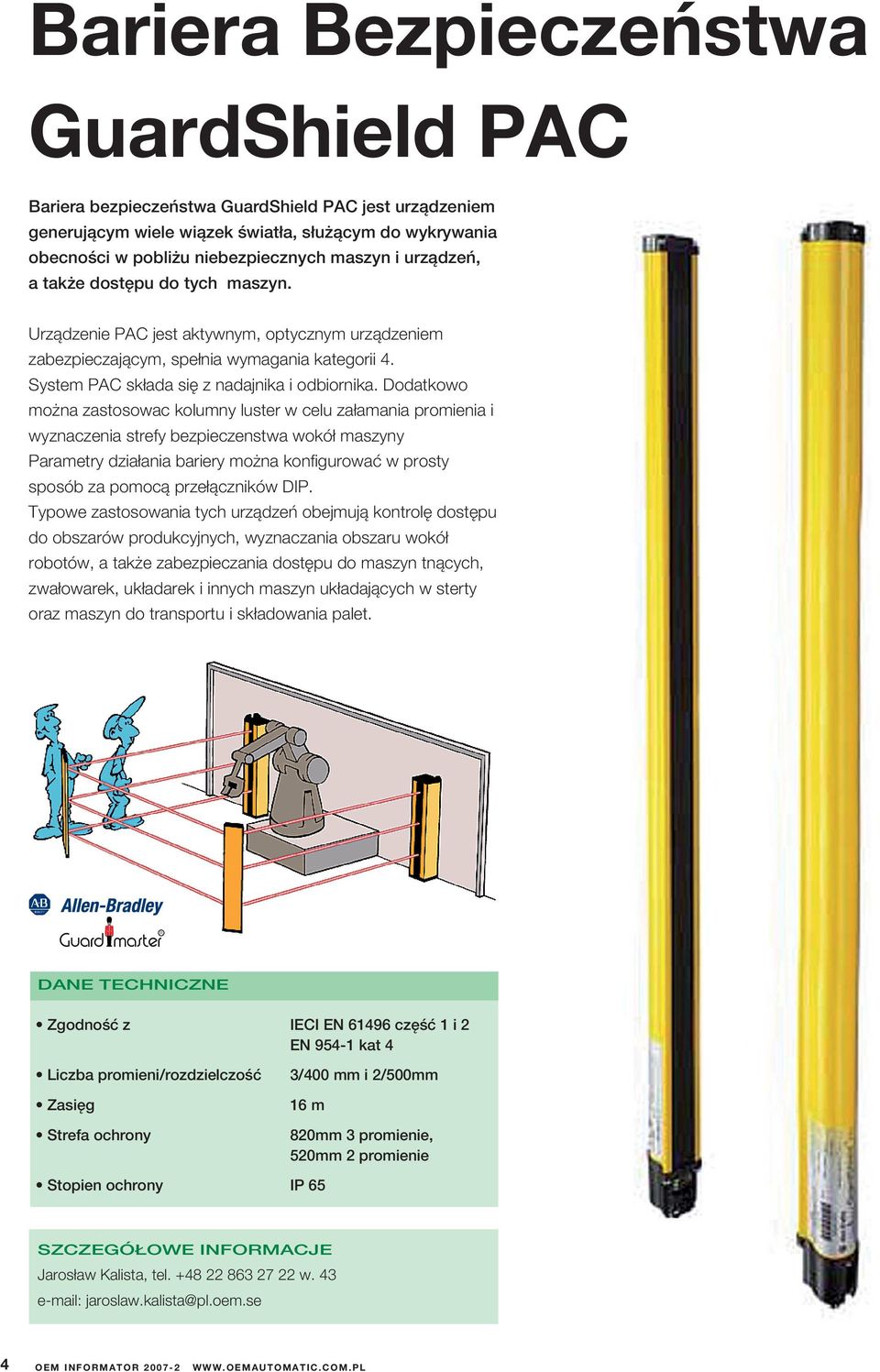

4 Bariera Bezpieczeństwa GuardShield PAC Bariera bezpieczeństwa GuardShield PAC jest urządzeniem generującym wiele wiązek światła, służącym do wykrywania obecności w pobliżu niebezpiecznych maszyn i urządzeń, a także dostępu do tych maszyn. Urządzenie PAC jest aktywnym, optycznym urządzeniem zabezpieczającym, spełnia wymagania kategorii 4. System PAC składa się z nadajnika i odbiornika. Dodatkowo można zastosowac kolumny luster w celu załamania promienia i wyznaczenia strefy bezpieczenstwa wokół maszyny Parametry działania bariery można konfi gurować w prosty sposób za pomocą przełączników DIP. Typowe zastosowania tych urządzeń obejmują kontrolę dostępu do obszarów produkcyjnych, wyznaczania obszaru wokół robotów, a także zabezpieczania dostępu do maszyn tnących, zwałowarek, układarek i innych maszyn układających w sterty oraz maszyn do transportu i składowania palet. R Zgodność z IECI EN część 1 i 2 EN kat 4 Liczba promieni/rozdzielczość Zasięg Strefa ochrony 3/400 mm i 2/500mm 16 m 820mm 3 promienie, 520mm 2 promienie Stopien ochrony IP 65 Jarosław Kalista, tel w jaroslaw.kalista@pl.oem.se 4 OEM INFORMATOR

5 Przekaźniki 3-fazowe GN3/GN0 W ofercie firmy Crouzet pojawiła się nowa seria trójfazowych przekaźników półprzewodnikowych (z ang. SSR). Dzięki zastosowaniu najnowszej technologii: DBC (Direct Bond Copper- bezpośrednie nakładanie miedzi) oraz wyeliminowaniu z konstrukcji żywic epoksydowych znacznie poprawiono odprowadzanie ciepła z półprzewodnika i wyeliminowano naprężenia wewnętrzne między elementami a płytką. Dzięki temu znacznie poprawiono żywotność i niezawodność nowej serii przekaźników. Poprawiono również odporność na zakłócenia. Przekaźniki spełniają wymagania EMC (poziom3) i standardowo wyposażone są w zabezpieczenie przed przepięciami (TVS): Typ GN3 dla załączania odbiorów 3-fazowych; wersje dla obciążeń rezystancyjnych oraz dla obciążeń indukcyjnych bez synchronizacji w 0. Przekaźniki te mogą z powodzeniem być wykorzystywane również do sterowania trzema niezależnymi obwodami za pomocą jednego sygn. wejściowego. Typ GN0 dedykowany do sterowania silnikami trójfazowymi umożliwia zmianę kierunku obrotów. ZALETY NOWEJ SERII GN3/GN0: Obciążalność 50A na 600VAC Technologie: DBC, Epoxy Free podwyższone I 2 t, poprawiona charakterystyka termiczna Wskaźnik stanu LED (2 LED w GN0) Wbudowana ochrona przepięciowa Gwarantowane 100k przełączeń wg UL508 Stopień ochrony IP20 Certyfikaty UL/CSA/TuV, Zgodność z CE Spełnia RoHS Spełnia IEC (2006-5) Andrzej Kalata, tel w andrzej.kalata@pl.oem.se OEM INFORMATOR

6 Zasilacze impulsowe Millenium Nowa rodzina niewielkich zasilaczy impulsowych firmy Crouzet dedykowana do sterowników Millenium może być z powodzeniem stosowana do zasilania innych urządzeń o mocy do 60W. CECHY CHARAKTERYSTYCZNE Modułowa obudowa Zabezpieczenie przeciążeniowe i przeciwzwarciowe Uniwersalne napięcie wejściowe VAC Izolacja galwaniczna wejście/wyjście Regulacja napięcia wyjściowego % (dla kompensacji spadku napięcia na przewodach) Sygnalizacja LED Montaż na szynie DIN lub wkrętami NR KATALOGOWY WYJŚCIE MOC NOMINALNA SZEROKOŚĆ A / 5VDC (4,75...6,25V) 20W 54mm ,1A / 12VDC (11,4...15V) 25W 54mm ,3A / 24VDC (22,8...28,8V) 7,5W 36mm ,6A / 24VDC (22,8...28,8V) 15W 36mm ,2A / 24VDC (22,8...28,8V) 30W 54mm ,5A / 24VDC (22,8...28,8V) 60W 72mm Andrzej Kalata, tel w andrzej.kalata@pl.oem.se 6 OEM INFORMATOR

7 Wyłącznik kluczowy 440G-MT 440G-MT jest to kluczowy wyłącznik z blokadą elektryczną, 440G-MT uwalnia klucz pod napięciem. Sygnał sterujący otwieraniem wyłącznika powinien pochodzić z czujnika spoczynkowego (CU2, CU3) lub z przekaźnika bezpieczeństwa, który posiada załączenie po czasie np. MSR 178. Sygnał ten otwiera wyłącznik i uwalnia klucz (otwiera klapę/drzwi), gdy maszyna znajduje się w bezpiecznym położeniu. W ten sposób zapobiega się także niechcianemu zatrzymywaniu maszyny. Obudowa wykonana jest z metalu. Siła trzymania klucza 1600N. Wyłącznik posiada lampkę sygnalizacyjną do wskazywania statusu, w jakim znajduje się wyłącznik. Wyłącznik wyposażony jest również w obrotową głowicę co zapewnia osiem pozycji wejścia klucza w celu łatwego i elastycznego montażu. W razie ewentualnego braku napięcia można otworzyć wyłącznik awaryjnie za pomocą specjalnego klucza. R Wyłącznik MT przeznaczony jest do aplikacji w przemyśle, gdzie wyłączniki TLS Spartan ze względu na wykonie z tworzywa nie są wystarczające (np. cięcie metalu, maszyny obrabiające metal). Funkcja styków 3 NC + 1NO, 2 NC +2NO Stopień ochrony IP 67 Temperatura pracy od -25 C do +60 C Obudowa stop cynku Siła zamykania 1600N Montaż 4 x M5 (zgodnie z EN500491) Żywotność >10 6 Jarosław Kalista, tel w jaroslaw.kalista@pl.oem.se Wyłącznik magnetyczny kodowany Wraz z rosnącą prędkością i złożonością aplikacji prosty wyłącznik magnetyczny może być niewystarczający, aby podołać zwiększonemu ryzyku. Dlatego konstrukcja zawiera w sobie kilka magnetycznie wrażliwych elementów, które muszą być wyzwalane w ściśle określonej kolejności aby działały poprawnie. Czujnik o bardzo małych wymiarach z wtopionymi otworami do mocowania jest bardzo uniwersalny i prosty w montażu. W aplikacjach wysokiego ryzyka przekaźnik bezpieczeństwa używany jest z pojedynczym czujnikiem, aby uzyskać wysoki stopień bezpieczeństwa układu. Dla pozostałych aplikacji/zastosowań można podłączyć szeregowo do 30 czujników łącznie z mechanicznymi wyłącznikami bezpieczeństwa lub z przyciskami E-STOP. Temperatura pracy -10 C do +55 C Stopień ochrony IP67 Funkcje styków 2 NC Przewód 3 lub 10 m Montaż 2 x M4 Strefa działania załączenie 8 mm, rozłączenie 15 mm Styki bezpieczeństwa 24 V DC, 200 ma Zalecane przekaźniki bezpieczeństwa: MSR126, MSR127, MSR131, MSR138, MSR200 i MSR300. Właściwości Magnetyczne kodowane Brak dedykowanego kontrolera Bezkontaktowe przełączanie Duża tolerancja niewspółosiowości Jarosław Kalista, tel w jaroslaw.kalista@pl.oem.se R OEM INFORMATOR
