kythinktop Basic ThinkTop Basic Digital VDC PNP/NPN

Transkrypt

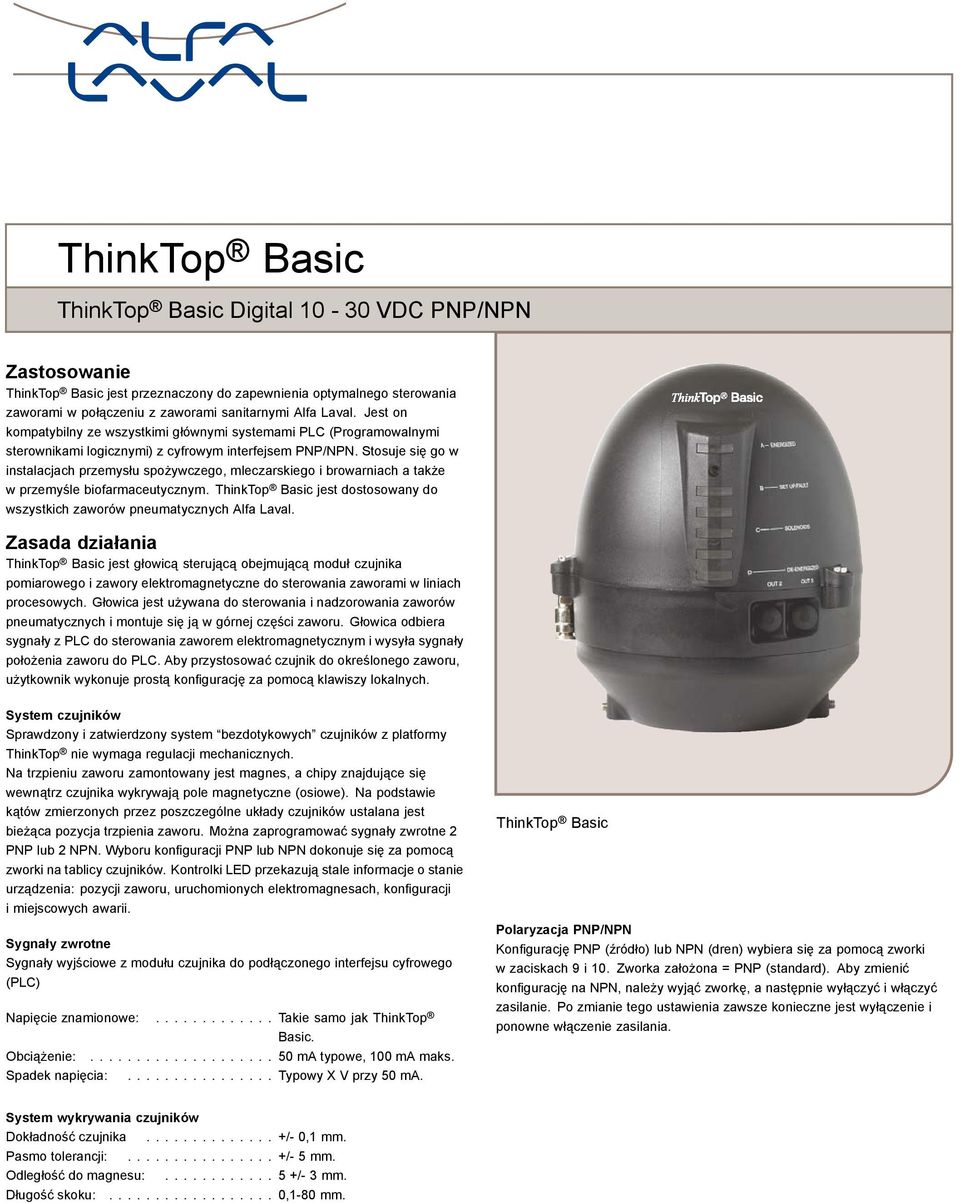

1 . kythinktop Basic ky ThinkTop Basic Digital PNP/NPN Zastosowanie ThinkTop Basic jest przeznaczony do zapewnienia optymalnego sterowania zaworami w połączeniu z zaworami sanitarnymi Alfa Laval. Jest on kompatybilny ze wszystkimi głównymi systemami PLC (Programowalnymi sterownikami logicznymi) z cyfrowym interfejsem PNP/NPN. Stosuje się go w instalacjach przemysłu spożywczego, mleczarskiego i browarniach a także wprzemyśle biofarmaceutycznym. ThinkTop Basic jest dostosowany do wszystkich zaworów pneumatycznych Alfa Laval. Zasada działania ThinkTop Basic jest głowicą sterującą obejmującą moduł czujnika pomiarowego i zawory elektromagnetyczne do sterowania zaworami w liniach procesowych. Głowica jest używana do sterowania i nadzorowania zaworów pneumatycznych i montuje się ją w górnej części zaworu. Głowica odbiera sygnały z PLC do sterowania zaworem elektromagnetycznym i wysyła sygnały położenia zaworu do PLC. Aby przystosować czujnik do określonego zaworu, użytkownik wykonuje prostą konfigurację za pomocą klawiszy lokalnych. System czujników Sprawdzony i zatwierdzony system bezdotykowych czujników z platformy ThinkTop nie wymaga regulacji mechanicznych. Na trzpieniu zaworu zamontowany jest magnes, a chipy znajdujące się wewnątrz czujnika wykrywają pole magnetyczne (osiowe). Na podstawie kątów zmierzonych przez poszczególne układy czujników ustalana jest bieżąca pozycja trzpienia zaworu. Można zaprogramować sygnały zwrotne 2 PNP lub 2 NPN. Wyboru konfiguracji PNP lub NPN dokonuje się za pomocą zworki na tablicy czujników. Kontrolki LED przekazują stale informacje o stanie urządzenia:. pozycji zaworu, uruchomionych elektromagnesach, konfiguracji i miejscowych awarii. Sygnały zwrotne Sygnały wyjściowe z modułu czujnika do podłączonego interfejsu cyfrowego (PLC) Napięcie znamionowe: Takie samo jak ThinkTop Basic. Obciążenie:...50mAtypowe,100mAmaks. Spadek napięcia:...typowyxvprzy50ma. ThinkTop Basic Polaryzacja PNP/NPN Konfigurację PNP (źródło) lub NPN (dren) wybiera się za pomocą zworki w zaciskach 9 i 10. Zworka założona = PNP (standard). Aby zmienić konfigurację na NPN, należy wyjąć zworkę, a następnie wyłączyć iwłączyć zasilanie. Po zmianie tego ustawienia zawsze konieczne jest wyłączenie i ponowne włączenie zasilania. System wykrywania czujników Dokładność czujnika...+/-0,1mm. Pasmotolerancji:...+/-5mm. Odległość do magnesu: /- 3 mm. Długość skoku:...0,1-80mm.

2 Elektrozawory 0 do 3 elektrozaworów w każdym urządzeniu. Typ:...port3/2lub5/2(może być stosowany tylko z jednym portem 5/2). Doprowadzenie powietrza: kpa (3-9 bar). Powietrze przefiltrowane, maks. wielkość cząstek:...0,01mm. Maks. natężenie przepływu:...180l/min. Przepustowość:...ø2,5mm. Maks. zawartość oleju:...1,0część na milion. Maks. zawartość wody: ,0075 kg/kg powietrza. Ręczne obejście:...tak. Złącze zewnętrznego przewodu pneumatycznego:...ø6mmlub¼".(należy wybrać w czasie zamawiania). Tłumik/filtr**):...Możliwe połączenie przez złączkę ø6mmlub¼". Napięcieznamionowe: Moc znamionowa: ,0 W. **): Filtr jest zalecany w klimacie tropikalnym.

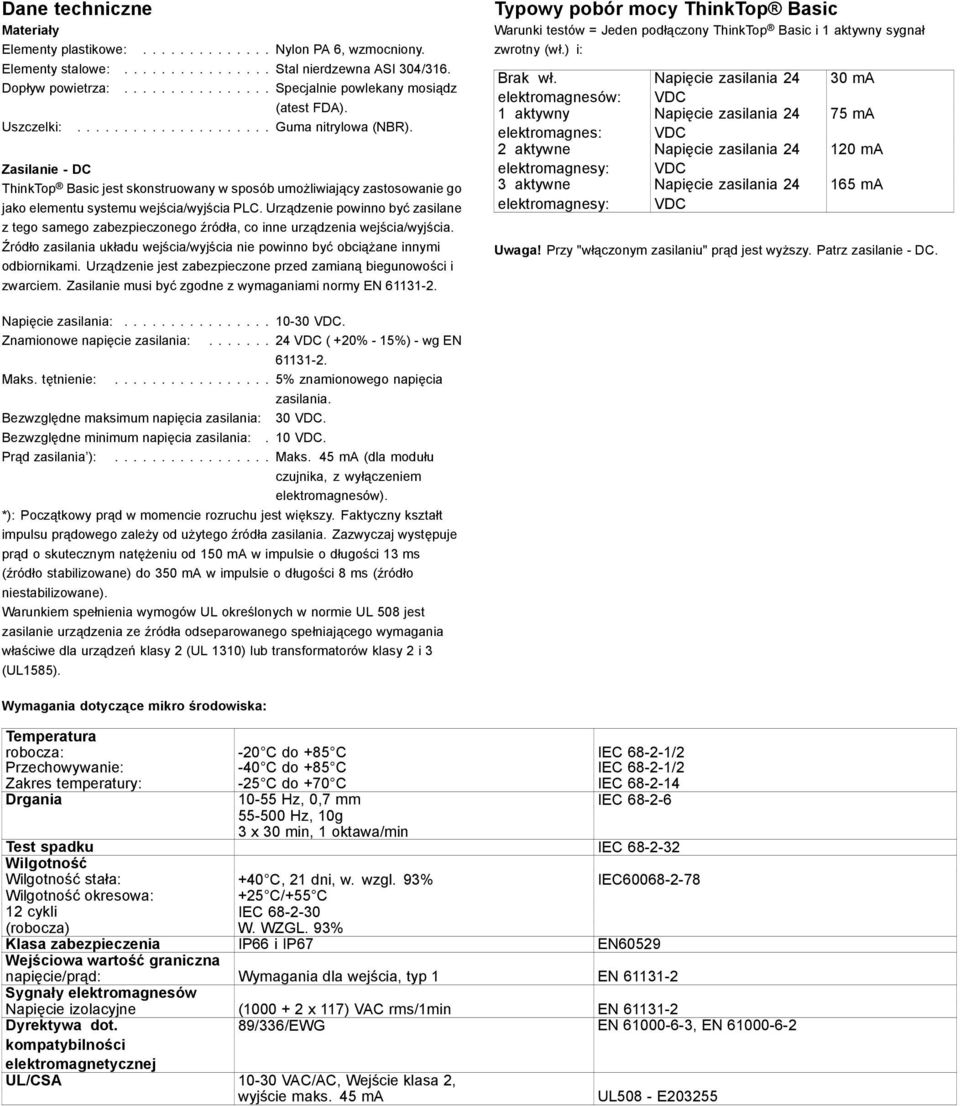

3 Dane techniczne Materiały Elementy plastikowe: Nylon PA 6, wzmocniony. Elementy stalowe: Stal nierdzewna ASI 304/316. Dopływpowietrza:...Specjalniepowlekanymosiądz (atest FDA). Uszczelki:...Gumanitrylowa(NBR). Zasilanie - DC ThinkTop Basic jest skonstruowany w sposób umożliwiający zastosowanie go jako elementu systemu wejścia/wyjścia PLC. Urządzenie powinno być zasilane z tego samego zabezpieczonego źródła, co inne urządzenia wejścia/wyjścia. Źródło zasilania układu wejścia/wyjścia nie powinno być obciążane innymi odbiornikami. Urządzenie jest zabezpieczone przed zamianą biegunowości i zwarciem. Zasilanie musi być zgodne z wymaganiami normy EN Typowy pobór mocy ThinkTop Basic Warunki testów = Jeden podłączony ThinkTop Basic i 1 aktywny sygnał zwrotny (wł.) i: Brak wł. elektromagnesów: 1 aktywny elektromagnes: 2 aktywne elektromagnesy: 3 aktywne elektromagnesy: 30 ma 75 ma 120 ma 165 ma Uwaga! Przy "włączonym zasilaniu" prąd jestwyższy. Patrz zasilanie - DC. Napięciezasilania: Znamionowe napięcie zasilania: ( +20% - 15%) - wg EN Maks. tętnienie: % znamionowego napięcia zasilania. Bezwzględne maksimum napięcia zasilania: 30. Bezwzględne minimum napięcia zasilania:. 10. Prąd zasilania ):...Maks. 45mA(dlamodułu czujnika, z wyłączeniem elektromagnesów). *): Początkowy prąd w momencie rozruchu jest większy. Faktyczny kształt impulsu prądowego zależy odużytego źródła zasilania. Zazwyczaj występuje prąd o skutecznym natężeniu od 150 ma w impulsie o długości 13 ms (źródło stabilizowane) do 350 ma w impulsie o długości 8 ms (źródło niestabilizowane). Warunkiem spełnienia wymogów UL określonych w normie UL 508 jest zasilanie urządzenia ze źródła odseparowanego spełniającego wymagania właściwe dla urządzeń klasy 2 (UL 1310) lub transformatorów klasy 2 i 3 (UL1585). Wymagania dotyczące mikro środowiska: Temperatura robocza: -20 C do +85 C IEC /2 Przechowywanie: -40 C do +85 C IEC /2 Zakres temperatury: -25 C do +70 C IEC Drgania Hz, 0,7 mm IEC Hz, 10g 3 x 30 min, 1 oktawa/min Test spadku IEC Wilgotność Wilgotność stała: +40 C, 21 dni, w. wzgl. 93% IEC Wilgotność okresowa: +25 C/+55 C 12 cykli IEC (robocza) W. WZGL. 93% Klasa zabezpieczenia IP66 i IP67 EN60529 Wejściowa wartość graniczna napięcie/prąd: Wymagania dla wejścia, typ 1 EN Sygnały elektromagnesów Napięcie izolacyjne ( x 117) VAC rms/1min EN Dyrektywa dot. 89/336/EWG EN , EN kompatybilności elektromagnetycznej UL/CSA VAC/AC, Wejście klasa 2, wyjście maks. 45 ma UL508 - E203255

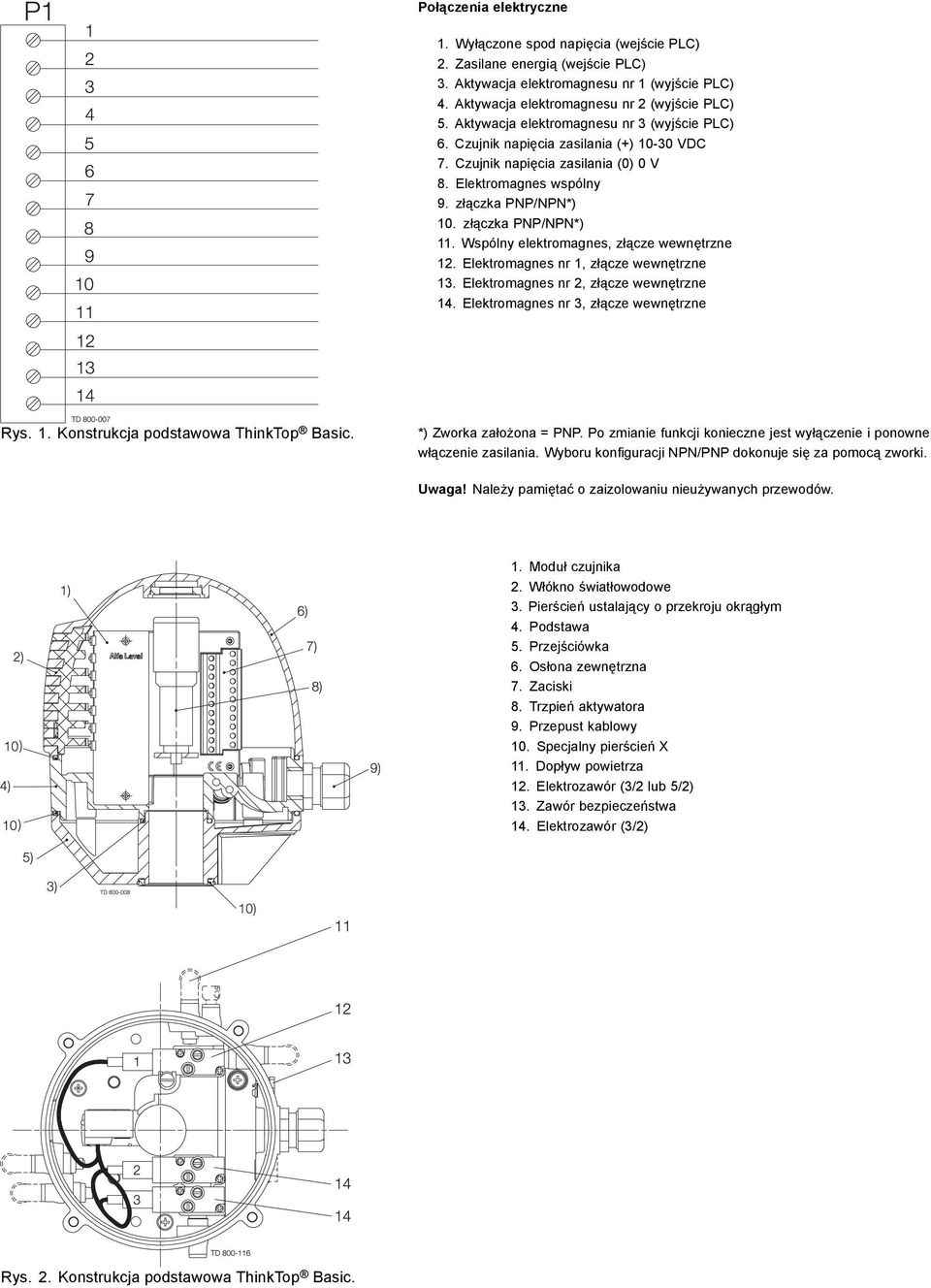

4 Połączenia elektryczne 1. Wyłączone spod napięcia (wejście PLC) 2. Zasilane energią (wejście PLC) 3. Aktywacja elektromagnesu nr 1 (wyjście PLC) 4. Aktywacja elektromagnesu nr 2 (wyjście PLC) 5. Aktywacja elektromagnesu nr 3 (wyjście PLC) 6. Czujnik napięcia zasilania (+) Czujnik napięcia zasilania (0) 0 V 8. Elektromagnes wspólny 9. złączka PNP/NPN*) 10. złączka PNP/NPN*) 11. Wspólny elektromagnes, złącze wewnętrzne 12. Elektromagnes nr 1, złącze wewnętrzne 13. Elektromagnes nr 2, złącze wewnętrzne 14. Elektromagnes nr 3, złącze wewnętrzne A + D C D Rys. 1. Konstrukcja podstawowa ThinkTop Basic. *) Zworka założona = PNP. Po zmianie funkcji konieczne jest wyłączenie i ponowne włączenie zasilania. Wyboru konfiguracji NPN/PNP dokonuje się za pomocą zworki. Uwaga! Należy pamiętać o zaizolowaniu nieużywanych przewodów.. 1. Moduł czujnika 2. Włókno światłowodowe 3. Pierścień ustalający o przekroju okrągłym 4. Podstawa 5. Przejściówka 6. Osłona zewnętrzna 7. Zaciski 8. Trzpień aktywatora 9. Przepust kablowy 10. Specjalny pierścień X 11. Dopływ powietrza 12. Elektrozawór (3/2 lub 5/2) 13. Zawór bezpieczeństwa 14. Elektrozawór (3/2) Rys. 2. Konstrukcja podstawowa ThinkTop Basic.

5 . C* = Prześwit. Rys. 3. Wymiary. Diody LED A. Zasilane energią (kolor żółty). B. Konfiguracja/awaria (kolor czerwony). C. Elektromagnesy (kolor żółty) D. Wyłączone spod napięcia (kolor zielony) Zamawianie Przy składaniu zamówienia należy określić: - ThinkTop Basic - Digital PNP/NPN. - Liczbę elektromagnesów (0-3). - Typ elektromagnesu (3/2 lub 5/2). - Złącze powietrza ø6mm lub 1/4" - Określić dla zaworów serii Dla ThinkTop Basic używanego na zaworach odcinających SSV-LS, rozmiar 63,5-101,6 mm/dn : Należy użyć specjalny sworzeń wskaźnikowy; Unique SSV o długim skoku: Należy użyć specjalny sworzeń wskaźnikowy; Uwaga!W celu uzyskania informacji szczegółowych, patrz instrukcja ESE ESE00226PL 0701 Alfa Laval zastrzega sobie prawo do wprowadzania zmian w specyfikacji bez wcze?niejszego powiadamiania. Alfa Laval Polska Sp. z o.o. ul. Rzymowskiego 53, Warszawa tel.: (22) , fax: (22)
