REGIONALNA KONCEPCJA WTÓRNEGO WYKORZYSTANIA ODPADÓW ORGANICZNYCH DO PRODUKCJI ENERGII

Transkrypt

1 ONE WORLD PL

2 Zbiorniki kontenerowe do fermentacji z możliwością rozszerzenia w zestawy od 3 do 10 kontenerów REGIONALNA KONCEPCJA WTÓRNEGO WYKORZYSTANIA ODPADÓW ORGANICZNYCH DO PRODUKCJI ENERGII Odpady organiczne są materiałem wysokoenergetycznym i dostępnym w stosunkowo dużych ilościach w każdym regionie. Utylizacja odbywa się z reguły w kompostowniach lub wraz ze zmieszanymi odpadami komunalnymi. Jest w nich jednak zawarta duża ilość energii, której nie wykorzystuje się podczas typowych procesów utylizacji. Koncepcja MOBIGAS zmierza do pozyskania tej energii i wykorzystania jej w danym regionie. Przeznaczony do integracji w regionalnych kompostowniach system stanowi idealne uzupełnienie procesu kompostowania i zwiększa jego wydajność. PROCES Zamiast typowej kompostowni, wykorzystuje się kontenery do fermentacji, tzw. fermentory, o objętości ok. 58 m³, które napełnia się odpadami organicznymi. W trzyetapowym procesie wytwarzany jest biogaz. Pierwsza faza przebiega w obecności tlenu następuje napowietrzenie materiału znajdującego się w fermentorze. W drugiej fazie napowietrzanie zostaje zatrzymane i rozpoczyna się proces beztlenowy. W celu usprawnienia procesu, materiał jest spryskiwany perkolatem, a sam kontener jest podgrzewany poprzez system ogrzewania podłogowego. Rozpoczyna się produkcja biogazu, która trwa ok. 2 6 tygodni. Po wykorzystaniu materiału następuje ponowne napowietrzenie kontenera w ostatniej fazie, a tym samym zatrzymanie procesu. Biogaz jest przekształcany na miejscu w module kogeneracyjnym w energię elektryczną i cieplną. Pozostały materiał przetwarzany jest w kompost, który służy jako nawóz lub ziemia dla roślin.

3 Elastyczna wydajność Ze względu na modułową koncepcję można dowolnie dostosować wydajność instalacji do potrzeb. W zależności od zapotrzebowania można wykorzystywać od 3 do 10 zbiorników kontenerowych do fermentacji, dzięki czemu uzyskuje się roczną wydajność wynoszącą od 1000 do 5000 t. Całą instalacją steruje się z kontenera technicznego; proces obejmuje analizę gazu, jego gromadzenie i wykorzystanie. Sezonowe wahania ilości, głównie w lecie i w zimie, można obsłużyć przy wykorzystaniu wypożyczonych fermentorów. Regiony turystyczne, które np. mają zwiększone zapotrzebowanie na fermentory w porze zimowej, mogą równoważyć obszary zurbanizowane o zwiększonym zapotrzebowaniu latem. Zbiorniki kontenerowe do fermentacji są lekkie, łatwe w transporcie i można je przyłączać do istniejących instalacji. STRONA 2-3 Zbiornik kontenerowy do fermentacji Blokada

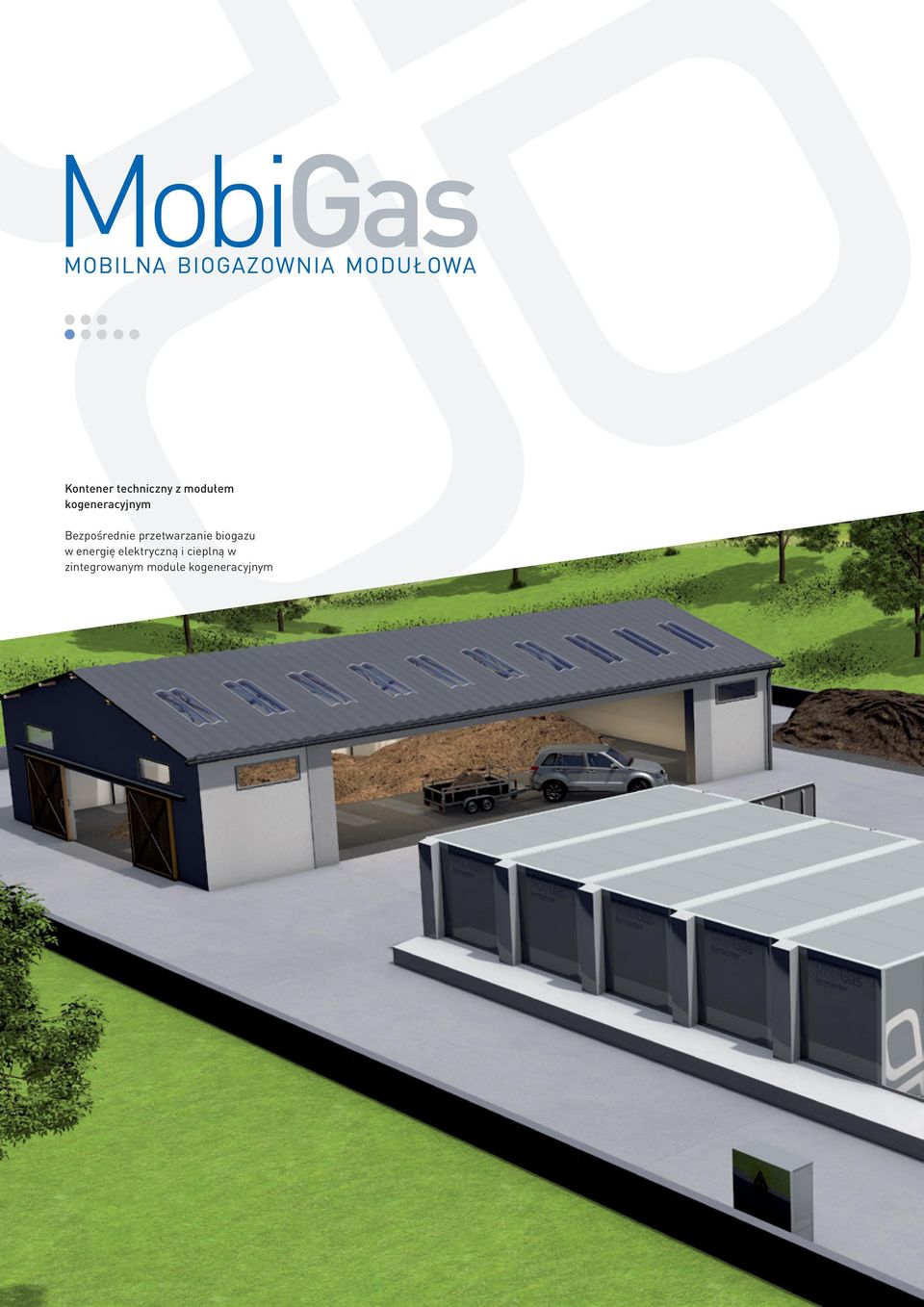

4 Kontener techniczny z modułem kogeneracyjnym Bezpośrednie przetwarzanie biogazu w energię elektryczną i cieplną w zintegrowanym module kogeneracyjnym

5 Nasze zalety: Regionalna koncepcja uzyskiwania energii z odpadów organicznych Produkcja biogazu w procesie suchej fermentacji Łatwa integracja z regionalnymi kompostowniami Uniwersalność dzięki mobilnej/modułowej koncepcji Wydajność od 1000 do 5000 ton/rok Regionalne pozyskiwanie energii elektrycznej i cieplnej Redukcja emisji nieprzyjemnych zapachów Efekt końcowy: energia i kompost STRONA 4-5

6 25 17 SCHEMAT PODSTAWOWY KANAŁ DO PROWADZENIA PRZEWODÓW BIOFILTR TECHNIKA BHKW 20 (BIOELEK- TROWNIA) X ZBI ORNIK PERK OLATU ZBIORNIK GAZU POWIERZCHNIA PRZEZNACZONA NA DOSTARCZANY MATERIAŁ POWIERZCHNIA MIESZANIA POWIERZCHNIA PRZEZNACZONA NA KOMPOST KOŃCOWY EKOLOGICZNY PROCES Pozyskiwanie energii z odpadów organicznych umożliwia oszczędzanie paliw kopalnych. Jest to ważny krok w kierunku energetycznej samowystarczalności gospodarczej oraz redukcji CO 2! Rozproszone pozyskiwanie energii stanowi bezsprzecznie trend przyszłości. Dane techniczne MobiGas Wymiary fermentora dł. x szer. x wys x 3000 x 3000 mm Objętość fermentora 58 m³ Czas trwania procesu 2-6 tygodni Uzysk biogazu z 1 t substratu (zależnie od materiału) ok. 120 m³ Zawartość metanu w biogazie ok. 60 % Uzysk energii na 1 m³ metanu (CH4) ok. 10 kw Uzysk energii elektrycznej w module kogeneracyjnym na 1 m³ metanu (CH4) 3 kw Uzysk energii cieplnej w module kogeneracyjnym na 1 m³ metanu (CH4) 6 kw Wydajność jednego fermentora ok. 330 t / rok Redukcja CO 2 na 1 t substratu (wartość orientacyjna) ok. 0,2 t Ilość miejsca potrzebna na 1 kontener techniczny i 5 kontenerowych zbiorników fermentacyjnych ok. 20 x 25 m

7 Nasze referencje: INSTALACJA MOBIGAS W MIEJSCOWOŚCI BRAUNAU, AUSTRIA Gospodarstwo rolne, ogrodnictwo i kompostownia Rodzaj materiału wyjściowego: komunalne odpady organiczne Roczna przepustowość: 1055 ton Liczba kontenerowych zbiorników do fermentacji: 3 Moc elektryczna: maks. 28 kw Moc cieplna: maks. 58 kw INSTALACJA MOBIGAS W CIESZOWEJ, POLSKA Gospodarstwo rolne, hodowla krów Rodzaj materiału wyjściowego: obornik krowi, stały Roczna przepustowość: 935 ton Liczba kontenerowych zbiorników do fermentacji: 3 Moc elektryczna: maks. 28 kw Moc cieplna: maks. 58 kw STRONA 6-7 INSTALACJA MOBIGAS W MIEJSCOWOŚCI PTUJ, SŁOWENIA Komunalne wysypisko odpadów Rodzaj materiału wyjściowego: komunalne odpady organiczne Roczna przepustowość: 1125 ton Liczba kontenerowych zbiorników do fermentacji: 3 Moc elektryczna: maks. 28 kw Moc cieplna: maks. 58 kw INSTALACJA MOBIGAS NA WYSPIE HVAR, CHORWACJA Producent oliwy z oliwek Rodzaj materiału wyjściowego: wytłoczyny oliwek Roczna przepustowość: 1035 ton Liczba kontenerowych zbiorników do fermentacji: 3 Moc elektryczna: maks. 28 kw Moc cieplna: maks. 58 kw

8 Zmiany techniczne i błędy w druku zastrzeżone. PÖTTINGER Entsorgungstechnik GmbH Moos Grieskirchen / Austria Telefon Telefax entsorgung@poettinger.at
