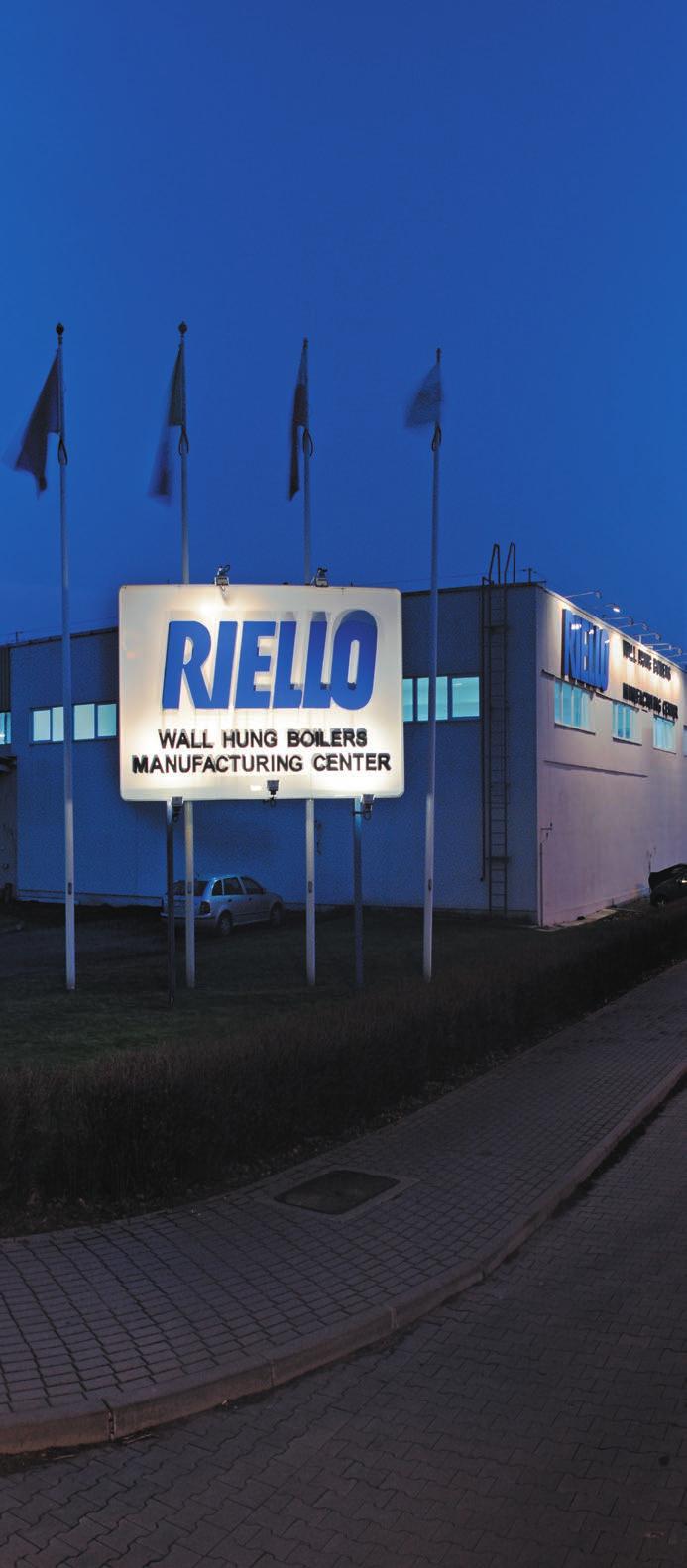

3 sierpnia 2001 roku koncern Riello otwiera fabrykę kotłów wiszących w Toruniu W kwietniu 2007 roku fabryka gazowych kotłów wiszących w Toruniu produkuje milionowy kocioł Beretta poszerza asortyment urządzeń grzewczych wiszących o zupełnie nową gamę kotłów kondensacyjnych wysokiej mocy POWER PLUS. Urządzenia te służą do ogrzewania wielkich budynków i hal produkcyjnych. W tym samym roku firma RUG Riello Urządzenia Grzewcze S.A. otrzymuje statuetkę ZŁOTEGO INSTALATORA za wiszący kocioł kondensacyjny POWER PLUS Beretta odświeża logo, by zwrócić uwagę na swą misję jako specjalisty w systemach grzewczych zapewniających komfort cieplny. Kolor zielony podkreśla zaangażowanie marki w ochronę środowiska Urządzenia marki Beretta są zgodne z postanowieniami Dyrektywy Europejskiej ErP, które przyczyniają się do ochrony środowiska naturalnego Urządzenia marki Beretta zostają dostosowane do najnowszych przepisów ograniczających emisję spalin i spełniają normę dyrektywy ErP 2016 Marka Beretta wprowadza do oferty nowy kocioł kondensacyjny MySMART standardowo wyposażony w programator BeSMART WiFi, umożliwiający sterowanie komfortem cieplnym z poziomu smartfona lub tabletu (klasa systemu A+).

4 BERETTA DZISIAJ B ERETTA Beretta jest dziś specjalistą w produkcji urządzeń grzewczych, zapewniając komfort cieplny w mieszkaniach wielu milionów ludzi na całym świecie. Od zawsze marce towarzyszy dbałość o detale i innowacyjność. Obecnie Beretta utrzymuje rosnący trend w ogrzewnictwie mieszkaniowym i stawia czoło nowym wyzwaniom z tym samym entuzjazmem i zaangażowaniem, jak na początku. SYSTE M Y GRZEWCZE Beretta, jako jedna z wiodących marek w branży grzewczej, nieustannie podejmuje nowe wyzwania. Aby sprostać wymaganiom rynku, wciąż poszerza asortyment, dostarczając kompleksowe rozwiązania w zakresie kotłów kondensacyjnych dużej mocy do zastosowań komercyjnych, do ogrzewania szkół, hoteli oraz ośrodków sportowych. W trosce o środowisko naturalne Beretta oferuje nowe technologie i rozwiązania łączące maksymalną sprawność z odnawialnymi źródłami energii. SPR AWNOŚĆ Marka Beretta, specjalizując się w ogrzewnictwie mieszkaniowym, oferuje rozwiązania maksymalizujące efektywność energetyczną poprzez inteligentną kombinację urządzeń korzystających z różnych źródeł energii. IDE AŁ Ogromne doświadczenie zdobyte przez lata w branży grzewczej uczyniło Berettę znaną marką na świecie. Dążenie do doskonałości, a szczególnie niezmienna dbałość o jakość produktów i usług, pozostaje jej podstawową wartością. 4

5 compliant T ECHNOLOGIA Beretta zawsze stara się szybko reagować na zmieniające się potrzeby rynku poprzez wprowadzanie nowoczesnej technologii do swoich urządzeń. Koncentruje się zarówno na rozwiązaniach zmierzających do poprawy efektywności energetycznej urządzeń, zmniejszenia emisji gazów, by chronić środowisko naturalne, które nas otacza, jak i na rozwiązaniach zapewniających komfort cieplny w mieszkaniach wielu milionów ludzi. Produkty marki BERETTA są zgodne z Dyrektywą Europejską ErP. Nowe przepisy mają pomóc krajom UE w osiągnięciu do 2020 roku celu , co oznacza redukcję emisji CO 2 o 20% wzrost wykorzystania odnawialnych źródeł energii o 20%, oraz zmniejszenie globalnego zużycia energii o 20%. - 20% STRATEGIA EUROPA 2020 REDUKCJA EMISJI CO 2 ODNAWIALNE ŹRÓDŁA ENERGII +20% POPRAWA EFEKTYWNOŚCI ENERGETYCZNEJ +20% T R O S K A O Ś R O D O W I S K O NATURALNE Od lat Beretta oferuje rozwiązania maksymalizujące efektywność energetyczną poprzez inteligentną kombinację urządzeń korzystających z odnawialnych źródeł energii w doskonałej harmonii ze środowiskiem naturalnym, by każdego dnia zapewniać komfort cieplny wielu milionom ludzi na całym świecie. Z A SIĘG Beretta, koncentrując swoją uwagę przede wszystkim na potrzebach klientów, tworzy sieć specjalistów na całym świecie, dla których kluczowymi wartościami są fachowa wiedza, kompetencja oraz elastyczność w działaniu. Dziś Beretta jest rozpoznawalną marką na całym świecie, posiada swoje filie i dystrybutorów w ponad krajach na wszystkich kontynentach. 5

6 6 BERETTA NA ŚWIECIE

7 Beretta Polska 10 sierpnia 2001 roku produkcję w Polsce rozpoczęła jedna z fabryk koncernu RIELLO RUG Riello Urządzenia Grzewcze S.A. w Toruniu. Koncern produkuje gazowe kotły wiszące i podgrzewacze wody przeznaczone między innymi na rynki europejskie. RUG Riello Urządzenia Grzewcze S.A. prowadzi także działalność handlową oraz szkoleniową. Zaawansowany system szkoleń i doskonale wyposażone laboratorium nieustannie podnoszą poziom wiedzy technicznej partnerów rynkowych, sprzedawców, instalatorów i serwisantów. Beretta na świecie Beretta jest rozpoznawalną marką na całym świecie, posiadającą swoje filie, Partnerów Handlowych oraz Odbiorców urządzeń OEM w ponad krajach na wszystkich kontynentach. Filie: POLSKA (Toruń) HISZPANIA (Barcelona) RUMUNIA (Bukareszt) CHINY (Pekin) Zakłady produkcyjne: POLSKA: - Toruń WŁOCHY: - Morbegno (Sondrio) - Volpago (Treviso) - Villanova di Cepagatti (Pescara) CHINY: - Szanghaj ALBANIA ALGIERIA ARGENTYNA ARMENIA AUSTRALIA AUSTRIA AZERBEJDŻAN BIAŁORUŚ BOŚNIA I HERCEGOWINA BRAZYLIA BUŁGARIA CHILE CHINY CHORWACJA CYPR CZECHY DANIA FILIPINY FRANCJA GRUZJA GRECJA HISZPANIA IRLANDIA* IZRAEL JORDANIA KAZACHSTAN KIRGISTAN KOLUMBIA LITWA MACEDONIA MALTA MAROKO MOŁDAWIA NIEMCY NORWEGIA POLSKA PORTUGALIA RUMUNIA ROSJA SERBIA SŁOWACJA SŁOWENIA SZWECJA TUNEZJA TURCJA TURKMENISTAN UKRAINA UZBEKISTAN WĘGRY WIELKA BRYTANIA* WŁOCHY * pod marką Vokèra 7

8 NOWA JAKOŚĆ SZKOLEŃ W BRANŻY GRZEWCZEJ Profesjonalne podejście do klienta to nie tylko dostarczenie produktu najwyższej jakości, ale także gwarancja profesjonalnej obsługi przedsprzedażowej i serwisowej. Każdy klient w rozmowie z Instalatorem powinien otrzymać odpowiedzi na interesujące go pytania, m.in.: informacje o marce (dlaczego właśnie marka Beretta), informacje o produkcie (dlaczego kocioł jednofunkcyjny z zasobnikiem, a nie dwufunkcyjny), informacje na temat ustawień parametrów pracy i ich wpływu na zużycie gazu, informacje na temat 5-letniej gwarancji kotłów marki Beretta, informacje dotyczące serwisu, np. numeru telefonu do najbliższego serwisanta czy też dostępu do części zamiennych. 8

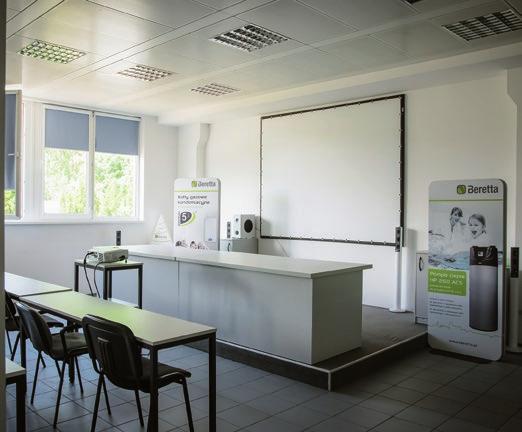

9 Sala szkoleniowa zajęcia teoretyczne Wychodząc naprzeciw oczekiwaniom rynku, Beretta uruchomiła program szkoleń na najwyższym poziomie ATENEO. Dzięki niemu każdy z Instalatorów może podnieść swoje kwalifikacje techniczne oraz handlowe. Natomiast wszyscy Autoryzowani Instalatorzy marki Beretta muszą przejść specjalistyczne szkolenie w siedzibie firmy RUG Riello Urządzenia Grzewcze S.A., które obejmuje: a) zajęcia w laboratorium znajdującym się w toruńskiej fabryce kotłów gazowych. Tu każdy z Instalatorów dokonuje regulacji kotłów kondensacyjnych i w ten praktyczny sposób nabywa wiedzę o nowym produkcie; Laboratorium szkoleniowe zajęcia praktyczne Laboratorium szkoleniowe instalacja pokazowa b) zajęcia w sali szkoleniowej. Instalator uczestniczy w zajęciach teoretycznych związanych z zagadnieniami dotyczącymi kotłów gazowych, doboru ich do potrzeb budynku, czy też ustawiania odpowiednich parametrów pracy. Korzyści, które uzyskuje zarówno Instalator, jak i pośrednio późniejszy użytkownik urządzeń marki Beretta, są nie do przecenienia. Im bardziej kompetentna osoba, znająca się nie tylko na marce, ale i na aspektach technicznych, tym większe jest zadowolenie użytkowników. Zgodnie ze znanym powiedzeniem jak Cię widzą, tak Cię piszą dbamy o to, aby wizerunek naszej marki był utożsamiany z naszymi Autoryzowanymi Instalatorami Beretta, którzy, podnosząc swoje kwalifikacje, inwestują w naszą wspólną przyszłość. 9

10 Dyrektywa ErP 2009//EC WRZESIEŃ 2015 Skrót ErP (Energy Related Products) oznacza Produkty związane z energią i określa Dyrektywę Europejską 2009//EC, mającą na celu zmniejszenie zużycia energii poprzez urządzenia objęte ekoprojektem. Dzień 26 września 2015, w którym weszła w życie Dyrektywa ErP, jest punktem zwrotnym dla urządzeń grzewczych na potrzeby centralnego ogrzewania i produkujących ciepłą wodę użytkową. Od tego dnia obowiązuje również Dyrektywa 2010/30/UE, dotycząca znakowania urządzeń etykietą efektywności energetycznej. Niniejsze rozporządzenie przewiduje, że wszystkie urządzenia służące do centralnego ogrzewania i produkcji ciepłej wody użytkowej, o mocy nominalnej nie większej niż 70 kw, są dopuszczone do obrotu wyłącznie wtedy, gdy są opatrzone etykietą efektywności energetycznej. Etykiety zostały przewidziane dla różnego rodzaju urządzeń i systemów grzewczych i wskazują na skali barw sklasyfikowany poziom wydajności energetycznej urządzenia. Jednolitość stosowanego oznaczenia umożliwia użytkownikowi porównanie podobnych do siebie urządzeń pod względem sprawności i klasy efektywności energetycznej. Dla urządzeń, takich jak np. pompy ciepła, dla których efektywność energetyczna zależna jest od zmiennych warunków pogodowych, poziom sprawności energetycznej podany jest dla wskazanych na etykiecie stref klimatycznych. Oprócz etykiet na poszczególne urządzenia prawo europejskie przewiduje etykiety dla kompletnych systemów grzewczych złożonych z różnych urządzeń oraz odpowiednich układów sterowania. Ten drugi rodzaj etykiet, dzięki istniejącym zależnościom pomiędzy poszczególnymi elementami danego systemu grzewczego, daje możliwość projektowania instalacji o sprawności energetycznej wyższej od poszczególnych urządzeń wchodzących w jej skład. Dyrektywa wprowadza w życie określanie sezonowej sprawności energetycznej wyłącznie dla systemów centralnego ogrzewania oraz dla kombinacji układów centralnego ogrzewania i produkcji ciepłej wody użytkowej. Wymogi dotyczą urządzeń o nominalnej mocy grzewczej nie wyższej niż 400 kw i mają na celu zapobieżenie wejścia do obrotu rynkowego najmniej wydajnych urządzeń. Dla zasobników c.w.u. o pojemności do 0 l oznakowanie etykietami zgodnymi z omawianą Dyrektywą będzie obligatoryjne, natomiast dla buforów o pojemnościach od 0 l do 2000 l obowiązek znakowania będzie zależał od sklasyfikowania poziomu sprawności energetycznej. PRZYKŁADY ETYKIET 10

11 Etykieta efektywności energetycznej dla wiszącego kotła kondensacyjnego: Etykieta efektywności energetycznej dla pompy ciepła do przygotowania c.w.u.: A E A B F C C D B E D A B C D E F Nazwa producenta i model kotła Klasa efektywności energetycznej dla funkcji c.o. Moc nominalna Poziom głośności Profil poboru c.w.u. Klasa efektywności energetycznej dla funkcji c.w.u. A B C D E Nazwa producenta i model pompy ciepła Poziom głośności Klasa efektywności energetycznej dla funkcji c.w.u. Roczne zużycie energii Możliwość pracy tylko poza okresami szczytowego obciążenia (dot. niektórych urządzeń) Etykieta efektywności energetycznej dla podgrzewacza wody: Znakowanie systemu grzewczego: A A D B D B E C E C A B C D E Nazwa producenta i model podgrzewacza wody Profil poboru c.w.u. Poziom głośności Klasa efektywności energetycznej dla funkcji c.w.u. Zużycie energii / paliwa A B C D E Nazwa dystrybutora / dostawcy systemu grzewczego Klasa efektywności energetycznej dla funkcji c.o. Lista urządzeń składających się na system Nazwa systemu grzewczego Klasa efektywności energetycznej systemu 11

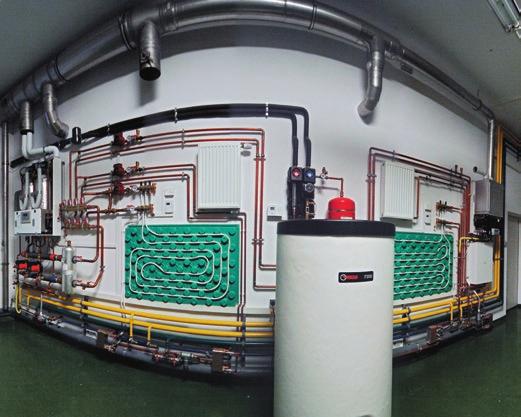

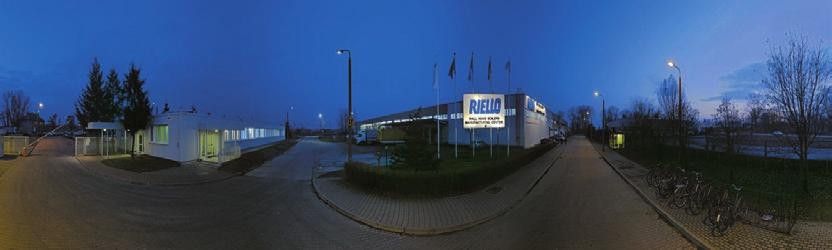

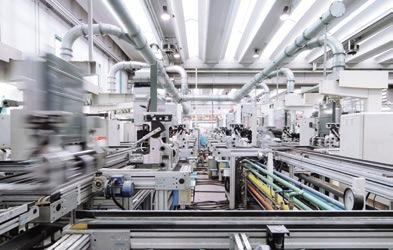

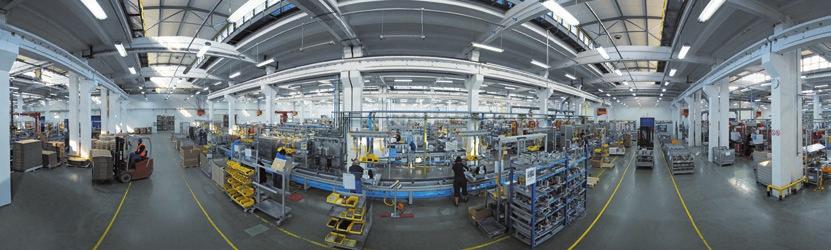

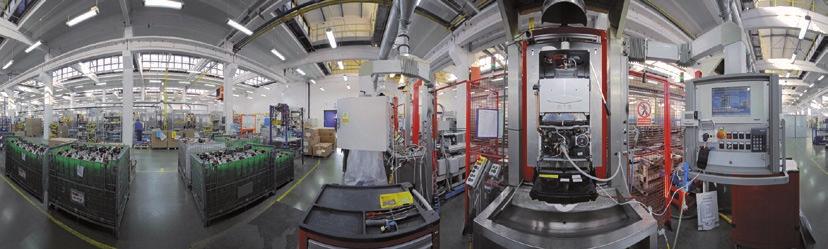

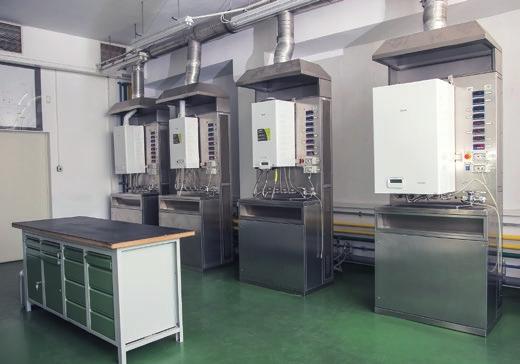

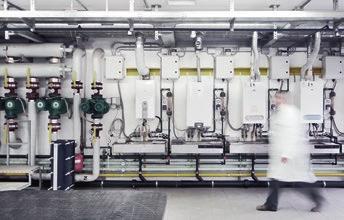

12 Fabryka kotłów wiszących w Toruniu Laboratorium szkoleniowe w Toruniu Linie produkcyjne w toruńskiej fabryce kotłów gazowych 12

13 SYSTEM BeSMART str. 16, 18, 52 OFERTA SPECJALNA PAKIETY str. 25 KOTŁY KONDENSACYJNE str. 30 ZASOBNIKI C.W.U. str. 43 KOTŁY STANDARDOWE str. 45 PODGRZEWACZE WODY str. 47 AKCESORIA str. 48 STALOWE SYSTEMY KOMINOWE str. 56 SYSTEMY KOMINOWE PP str. 72 POMPY CIEPŁA str. POGLĄDOWE SCHEMATY INSTALACJI str. 82

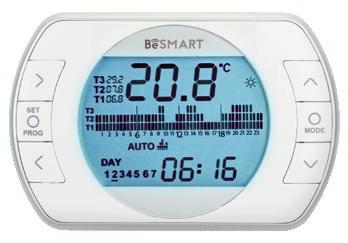

14 SYSTEM BeSMART System sterowania domowym komfortem cieplnym z poziomu smartfona lub tabletu A + SYSTEM BeSMART (programator tygodniowy WiFi) 16, 18, 51 A + SYSTEM MySMART (wiszący kocioł kondensacyjny) 17, 37 OFERTA SPECJALNA PAKIETY A + SYSTEM EXCLUSIVE GREEN E + pompa ciepła HP-E 2 ACS S 25 A + SYSTEM EXCLUSIVE GREEN E + KWADRO TOP CONNECT AT BT LE (EX.G.) 25 A + SYSTEM EXCLUSIVE GREEN E 25 R.S.I. + KWADRO TOP A SYSTEM EXCLUSIVE GREEN E 35 R.S.I. + KWADRO TOP A SYSTEM MYNUTE GREEN E + IDRA SV 27 A SYSTEM MYNUTE GREEN E + IDRA TOP CIAO GREEN 25 R.S.I. + C IDRA SV 28 A SYSTEM CIAO GREEN 25 R.S.I. + IDRA TOP A + SYSTEM MySMART 20 R.S.I. + KWADRO TOP A SYSTEM POWER X R.S.I. + IDRA TOP WISZĄCE KOTŁY KONDENSACYJNE Kotły kondensacyjne tabela matrix 30 Kotły dwufunkcyjne i jednofunkcyjne EXCLUSIVE GREEN E 33 MYNUTE GREEN E 34 CIAO GREEN 36 A + SYSTEM MySMART 37 Kotły dwufunkcyjne z wbudowanym zasobnikiem c.w.u. EXCLUSIVE BOILER GREEN HE 38 MYNUTE BOILER GREEN 39 Kotły kondensacyjne wysokiej mocy POWER X 40 ZASOBNIKI C.W.U. C KWADRO TOP / C IDRA TOP / C IDRA SV 43 WISZĄCE KOTŁY STANDARDOWE Kotły dwufunkcyjne z otwartą komorą spalania MYNUTE 45 CIAO 46 PODGRZEWACZE WODY FONTE Lx 47 14

15 AKCESORIA Programatory tygodniowe ALPHA 7D 48 Zestawy stref grzewczych CONNECT AT BT LE zestaw dwóch stref grzewczych 49 CONNECT BASE MIX LE zestaw dwóch i trzech stref grzewczych Programatory i akcesoria zestawienie 51 Zestawy przezbrojeniowe i rodzaje gazów 55 Maksymalne długości stalowych przewodów powietrzno-spalinowych do kotłów kondensacyjnych 56 Stalowe systemy powietrzno-spalinowe do kotłów kondensacyjnych Stalowy system powietrzno-spalinowy koncentryczny Ø/ 57 Stalowy system powietrzno-spalinowy rozdzielony Ø+Ø 63 Stalowe systemy powietrzno-spalinowe do kotłów kondensacyjnych POWER X Stalowy system powietrzno-spalinowy koncentryczny Ø/ 67 Stalowy system powietrzno-spalinowy koncentryczny Ø/ 69 Stalowy system powietrzno-spalinowy rozdzielony Ø+Ø 70 Stalowy system spalinowy izolowany Ø 71 Systemy powietrzno-spalinowe PP do kotłów kondensacyjnych Maksymalne długości przewodów powietrzno-spalinowych PP do kotłów kondensacyjnych 72 System powietrzno-spalinowy koncentryczny PP Ø/ 73 System powietrzno-spalinowy rozdzielony PP Ø+Ø 75 System powietrzno-spalinowy rozdzielony PP Ø+Ø 77 POMPY CIEPŁA A Pompa ciepła HP-E 2 ACS powietrze-woda do przygotowania c.w.u. Akcesoria dodatkowe do pompy ciepła HP-E 2 ACS 81 SCHEMATY INSTALACJI Poglądowe schematy instalacji 82 INFORMACJE DODATKOWE Jednostki palet 84 Opis skrótów użytych w nazwach urządzeń 84 KOTŁY KONDENSACYJNE WYSOKIEJ MOCY dostępne w katalogu produktów technika komercyjna 15

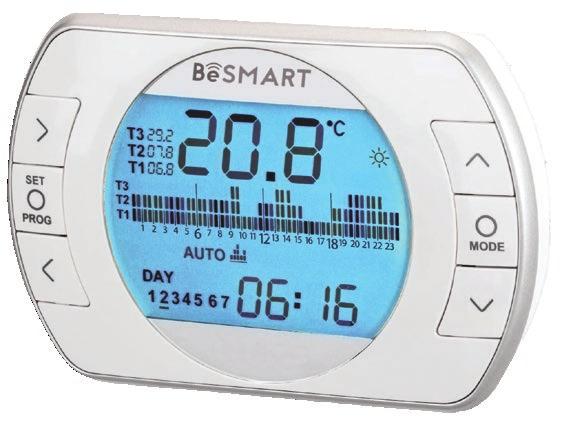

16 INTELIGENTNY PROGRAMATOR Łatwy w obsłudze Uniwersalny Zawsze przy Tobie... z BeSMART możesz sterować komfortem cieplnym według własnego planu dnia, a także zgodnie ze swoim stylem życia. Przyjazna dla użytkownika aplikacja BeSMART służy do zdalnego sterowania przez WiFi i umożliwia użytkownikowi zarządzanie komfortem cieplnym we własnym domu, a także kontrolę kotła za pośrednictwem smartfona lub tabletu. Z poziomu mobilnego urządzenia można sprawdzić stan swojego systemu ogrzewania, jak również zaprogramować przedziały czasowe, regulować temperaturę czy zmieniać tryby pracy kotła. Dzięki aplikacji BeSMART można się przekonać, jak z pozoru skomplikowane programowanie sterownika i zarządzanie pracą kotła jest łatwe i intuicyjne. BeSMART to bardzo dobry sposób na obniżenie kosztów ogrzewania dzięki możliwości ustawieniu własnego programu i jego bieżącej modyfikacji za pomocą mobilnej aplikacji. 16

17 SYSTEM BESMART KOCIOŁ KONDENSACYJNY Z INTELIGENTNYM STEROWANIEM Kocioł kondensacyjny MySMART łączy najwyższą technologię marki Beretta z inteligentnym sterowaniem poprzez WiFi, zaprojektowany przez profesjonalistów z branży grzewczej. MySMART z BeSMART! Kocioł MySMART standardowo wyposażony jest w inteligentny programator BeSMART WiFi, który pozwala cieszyć się najwyższym poziomem komunikacji oraz możliwością sterowania komfortem cieplnym i kotłem poprzez mobilną aplikację na smartfonie lub tablecie. Pobierz aplikację 17

18 System sterowania domowym komfortem cieplnym z poziomu smartfona lub tabletu BeSMART (89 mm x 135 mm x 28 mm) (86 mm x 86 mm x 21 mm) Przyjazny dla użytkownika programator z możliwością zdalnego sterowania przez WiFi, który umożliwia użytkownikowi zarządzanie komfortem cieplnym we własnym domu i kontrolę kotła za pośrednictwem smartfona lub tabletu, z dowolnego miejsca (jedynym warunkiem jest dostęp do Internetu lub sieci WiFi). Programator BeSMART (również w wersji bezprzewodowej i WiFi) jest kompatybilny w trybie ON/OFF ze wszystkimi kotłami. Aplikacja BeSMART jest bezpłatna i dostępna do pobrania na smartfon lub tablet w sklepie Google Play (system Android) lub App Store (system IOS). Możliwość obsługi do 8 stref grzewczych w ramach indywidualnego systemu grzewczego, gdzie każda strefa jest zarządzana przez oddzielny programator BeSMART podłączony do jednego modemu WiFi BOX. Możliwość nastawy trzech poziomów temperatur: dziennej (komfortowej), nocnej (ekonomicznej) i antyzamarzaniowej. Możliwość wyboru jednego z trybów: AUTO, OFF, PRZYJĘCIE, WAKACJE, RĘCZNY lub C.W.U. Możliwość programowania w siedmiodniowym cyklu (na każdy dzień oddzielnie, na cały tydzień lub tydzień roboczy i weekend), w przedziałach czasowych co 30 min. z dokładnością 0,2 C. Możliwość regulacji histerezy załącz/wyłącz w zakresie 0 2 C z dokładnością do 0,1 C. Możliwość pracy w trybie komunikacji cyfrowej OT.* W przypadku niskiego stanu baterii, na wyświetlaczu pojawia się informacja o konieczności ich wymiany. Dwie baterie AA na wyposażeniu programatora. Podświetlany wyświetlacz. Programator podłączony do kotła bezprzewodowo, nie wymaga podstawki jest bardzo stabilny. DODATKOWE FUNKCJE I MOŻLIWOŚCI SYSTEMU BeSMART W TRYBIE KOMUNIKACJI CYFROWEJ OT*: Komfort cieplny w domu i zużycie paliwa są w pełni zoptymalizowane, w przypadku podłączenia programatora BeSMART do kotła marki Beretta w trybie komunikacji cyfrowej (OT) BeSMART automatycznie dobiera odpowiednią temperaturę zasilania instalacji. Programator w trybie komunikacji cyfrowej OT umożliwia wybór krzywej grzewczej w funkcji regulacji pogodowej, podczas gdy temperatura zewnętrzna może być odczytana z sondy zewnętrznej (jeśli podłączona) lub też może być pobrana ze strony internetowej. Możliwość regulacji i programowania czasowego c.w.u. Funkcja antylegionella. Możliwość zmiany minimalnej i maksymalnej temperatury zasilania c.o. Wyświetlanie kodów błędów zarówno kotła, jak i programatora. * Tabela kompatybilności kotłów marki Beretta z systemem BeSMART w trybie komunikacji cyfrowej znajduje się na str. 51. PROGRAMATOR TYGODNIOWY BESMART WIFI OPIS i FUNKCJE PROGRAMATOR BESMART WIFI ZESTAW STANDARD Sterownik BeSMART oraz modem WiFi BOX są wstępnie skomunikowane. Do połączenia z Internetem może posłużyć domowy modem WiFi. W zestawie znajdują się również: zasilacz WiFi, zestaw przewodów do kotła, kostka przyłączeniowa (kod: ) 1, magnes mocujący modem WiFi BOX, samoprzylepne taśmy mocujące, śruby i kołki do montażu ściennego oraz baterie i instrukcja. KLASA EFEKTYWNOŚCI ENERGETYCZNEJ WKŁAD ErP: VI 4%*; I 1%** PROGRAMATOR BESMART Programator BeSMART może zastąpić dotychczasowy termostat i można go podłączyć do modemu WiFi w celu uzyskania łączności z Internetem i możliwości korzystania z aplikacji BeSMART. Dodatkowe programatory można połączyć do zamontowanego już modemu WiFi BOX, aby umożliwić kontrolę wielostrefową. W zestawie znajdują się samoprzylepne taśmy mocujące, śruby i kołki do montażu ściennego oraz baterie i instrukcja. KLASA EFEKTYWNOŚCI ENERGETYCZNEJ WKŁAD ErP: V 3%*; I 1%** 18 1 Do wykorzystania w trybie komunikacji cyfrowej w przypadku niektórych modeli kotłów (CIAO GREEN, MYNUTE, CIAO). * Jeśli programator BeSMART jest podłączony do kotła ErP marki Beretta. ** Jeśli programator BeSMART jest podłączony do dowolnego kotła gazowego. UWAGA: oferta cenowa znajduje się na stronie 51.

19 System sterowania domowym komfortem cieplnym z poziomu smartfona lub tabletu BeSMART SYSTEM BESMART Seria BeSMART oferuje szeroką gamę akcesoriów dodatkowych, które spełniają wymagania większości instalacji. Poniżej znajduje się lista akcesoriów wraz z kodami katalogowymi, które tworzą system BeSMART, począwszy od modemu WiFi, aż po akcesoria do szczególnych zastosowań. Dodatkowe akcesoria w systemie BeSMART OPIS i FUNKCJE MODEM WIFI BOX Modem WiFi BOX umożliwia rozszerzenie funkcjonalności programatora BeSMART do zdalnego sterowania kotłem za pomocą aplikacji BeSMART. W zestawie znajdują się: zasilacz WiFi, zestaw przewodów, magnes mocujący modem WiFi oraz instrukcja ODBIORNIK RADIOWY DO KOTŁA Odbiornik do kotła można wykorzystać do konfiguracji programatora BeSMART do sterowania radiowego (bezprzewodowego) bez połączenia internetowego. W zestawie znajduje się magnes mocujący BEZPRZEWODOWA FOTOWOLTAICZNA SONDA ZEWNĘTRZNA Fotowoltaiczna sonda zewnętrzna umożliwia precyzyjny odczyt temperatury, której wartość jest następnie przesyłana bezprzewodowo do kotła (wybrane modele) 2. Niepotrzebne są baterie, ponieważ czujnik zawiera ogniwo fotowoltaiczne. W zestawie znajdują się elementy mocujące oraz odbiornik z przewodami do kotła KOMUNIKATOR ITFR 11 OT Komunikator służy do podłączenia programatora BeSMART w trybie komunikacji cyfrowej OT ALPHA 7D (WERSJA BEZPRZEWODOWA) Programator tygodniowy bezprzewodowy do zastosowania w instalacjach wielostrefowych, jako alternatywa dla programatora BeSMART. W zestawie znajduje się odbiornik radiowy RF. W przypadku wielostrefowej instalacji, gdzie został zainstalowany modem WiFi BOX, nie ma konieczności montażu odbiornika KOSTKA PRZYŁĄCZENIOWA OTBUS Kostka przyłączeniowa służy do podłączenia programatora BeSMART w trybie komunikacji cyfrowej OT 1. Kostka przyłączeniowa znajduje się na wyposażeniu zestawu standard (kod: ). 1 Do wykorzystania w trybie komunikacji cyfrowej w przypadku niektórych modeli kotłów (CIAO GREEN, MYNUTE, CIAO). 2 Do wykorzystania w przypadku niektórych modeli kotłów (MYNUTE GREEN, MYNUTE BOILER GREEN, CIAO GREEN, MYNUTE, CIAO). 3 Aby podłączyć programator BeSMART do kotłów z serii EXCLUSIVE GREEN E, EXCLUSIVE BOILER GREEN HE w trybie komunikacji cyfrowej OT wymagany jest komunikator ITFR 11 OT. UWAGA: oferta cenowa znajduje się na stronie

20 System sterowania domowym komfortem cieplnym z poziomu smartfona lub tabletu BeSMART BeSMART WiFi instalacja jednostrefowa TERMOSTAT PROGRAMOWALNY WIFI SCHEMAT 1 sterowanie ON/OFF Seria BeSMART jest rozwiązaniem bardzo uniwersalnym. Programator BeSMART może sterować ON/OFF wszystkimi kotłami gazowymi. Wystarczy podłączyć go za pomocą przewodu 2-żyłowego bezpośrednio do zacisków ON/OFF w kotle, a następnie podłączyć modem WiFi BOX do gniazdka elektrycznego oraz ściągnąć aplikację BeSMART na swój smartfon lub tablet (z App Store lub Google Play). Postępując zgodnie z instrukcją, można łatwo zaprogramować pracę systemu i zarządzać zdalnie komfortem cieplnym we własnym domu. A A 230 V ADSL INTERNET 2-żyłowy, beznapięciowy styk ON/OFF Modem WiFi BOX można zainstalować w dowolnym miejscu Domowy modem WiFi ADSL zapewniający dostęp do Internetu Zdalne sterowanie domowym komfortem cieplnym za pomocą mobilnej aplikacji BeSMART z poziomu smartfona lub tabletu, bez względu na odległość UWAGA: Przy wymianie dotychczasowego termostatu, którego podłączenie wymagało więcej niż dwóch przewodów, należy znaleźć przewody załączające i podłączyć je do zacisków ON/OFF programatora BeSMART (nie należy przyłączać przewodu neutrum do BeSMART). Sterownik BeSMART jest zasilany 2 bateriami AA, dlatego też nie wymaga stałego zasilania sieciowego napięciem 230 V. Konfiguracja jednostrefowa RYSUNEK ILOŚĆ OPIS A PROGRAMATOR BESMART WIFI ZESTAW STANDARD 20

21 System sterowania domowym komfortem cieplnym z poziomu smartfona lub tabletu BeSMART SYSTEM BESMART BeSMART WiFi instalacja jednostrefowa TERMOSTAT PROGRAMOWALNY WIFI SCHEMAT 2 sterowanie w komunikacji cyfrowej OT Marka Beretta oferuje zaawansowane rozwiązanie dzięki możliwości podłączenia do kotła programatora BeSMART w komunikacji cyfrowej OpenTherm. Dzięki komunikacji cyfrowej zwiększa się poziom łączności, która umożliwia podejrzenie warunków pracy czy parametrów kotła. Sterownik BeSMART wraz z modemem WiFi BOX podłączony do kotła kondensacyjnego umożliwia uzyskanie klasy efektywności energetycznej systemu na poziomie A+* bez stosowania jakichkolwiek dodatkowych akcesoriów. Kompatybilność kotłów marki Beretta z programatorem BeSMART w trybie komunikacji cyfrowej OT można zweryfikować w cenniku na stronie 51. Pełna lista kotłów marki Beretta (również tych niebędących w aktualnej ofercie) kompatybilnych z systemem BeSMART jest dostępna na stronie Modem WiFi Box podłączony do kotła SYSTEM * A A 230 V INTERNET ADSL 2-żyłowy przewód, styk OTBus Domowy modem WiFi ADSL zapewniający dostęp do Internetu Zdalne sterowanie domowym komfortem cieplnym w trybie komunikacji cyfrowej OT za pomocą mobilnej aplikacji BeSMART z poziomu smartfona lub tabletu oferuje wiele dodatkowych funkcji i możliwości * W przypadku podłączenia do kotła z serii EXCLUSIVE GREEN E (z wyłączeniem modelu EXCLUSIVE GREEN E 35 R.S. I.), kotła z serii MYNUTE GREEN E oraz kotła z serii CIAO GREEN (co najmniej 3 strefy grzewcze obsługiwane przez programatory BeSMART). Konfiguracja jednostrefowa RYSUNEK ILOŚĆ OPIS A PROGRAMATOR BESMART WIFI ZESTAW STANDARD 21

22 System sterowania domowym komfortem cieplnym z poziomu smartfona lub tabletu BeSMART BeSMART WiFi instalacja wielostrefowa SCHEMAT 3 TERMOSTAT PROGRAMOWALNY WIFI sterowanie ON/OFF zaworem strefowym i kotłem Marka Beretta oferuje rozwiązanie dla systemów wielostrefowych dzięki możliwości podłączenia do każdego kotła programatora BeSMART ze sterowaniem ON/OFF. BeSMART posiada przekaźnik sterujący zaworem strefowym. W prosty sposób można wymienić dotychczasowe termostaty na nowe poprzez podłączenie przewodów do przekaźnika wyjściowego w nowych programatorach BeSMART. Przewód / styk 2-żyłowy do zasilania zaworów strefowych poprzez przekaźnik zawór strefowy B A A zawór strefowy B 230 V ADSL INTERNET zawór strefowy 2-żyłowy, beznapięciowy styk ON/OFF Maksymalnie 8 stref Modem WiFi BOX można zainstalować w dowolnym miejscu Domowy modem WiFi ADSL zapewniający dostęp do Internetu Zdalne sterowanie domowym komfortem cieplnym za pomocą mobilnej aplikacji BeSMART z poziomu smartfona lub tabletu, bez względu na odległość UWAGA: Przy wymianie dotychczasowego termostatu, którego podłączenie wymagało więcej niż dwóch przewodów, należy znaleźć przewody załączające i podłączyć je do zacisków ON/OFF programatora BeSMART (nie należy przyłączać przewodu neutrum do BeSMART). Sterownik BeSMART jest zasilany 2 bateriami AA, dlatego też nie wymaga stałego zasilania sieciowego napięciem 230 V. Instalacja trzystrefowa** RYSUNEK ILOŚĆ OPIS A PROGRAMATOR BESMART WIFI ZESTAW STANDARD B PROGRAMATOR BESMART 22 ** W przypadku instalacji z 8 strefami grzewczymi (przykładowo) potrzebnych jest 7 programatorów BeSMART (kod: ) oraz 1 zestaw standard programatora BeSMART WiFi (kod: ).

23 System sterowania domowym komfortem cieplnym z poziomu smartfona lub tabletu BeSMART SYSTEM BESMART BeSMART WiFi instalacja wielostrefowa TERMOSTAT PROGRAMOWALNY WIFI SCHEMAT 4 sterowanie zaworem strefowym w komunikacji cyfrowej OT Marka Beretta oferuje zaawansowane rozwiązanie dla systemów wielostrefowych dzięki możliwości podłączenia do kotła programatora BeSMART w komunikacji cyfrowej OpenTherm. W cenniku na 51 stronie oraz na naszej stronie internetowej można sprawdzić, które kotły marki Beretta są kompatybilne z programatorem BeSMART w komunikacji OpenTherm. Dzięki komunikacji cyfrowej zwiększa się poziom łączności, która umożliwia podejrzenie warunków pracy czy parametrów kotła. Sterownik BeSMART wraz z modemem WiFi BOX podłączony do kotła kondensacyjnego umożliwia uzyskanie klasy efektywności energetycznej systemu na poziomie A+* bez stosowania jakichkolwiek dodatkowych akcesoriów. Przewód / styk 2-żyłowy do zasilania zaworów strefowych poprzez przekaźnik 2-żyłowy przewód, styk OTBus SYSTEM * B zawór strefowy A zawór strefowy A B zawór strefowy 230 V ADSL INTERNET Maksymalnie 8 stref Przewód 2-żyłowy, beznapięciowy styk ON/OFF Modem WiFi Box podłączony do kotła Domowy modem WiFi ADSL zapewniający dostęp do Internetu Zdalne sterowanie domowym komfortem cieplnym w trybie komunikacji cyfrowej OT za pomocą mobilnej aplikacji BeSMART z poziomu smartfona lub tabletu oferuje wiele dodatkowych funkcji i możliwości * W przypadku podłączenia do kotła z serii EXCLUSIVE GREEN E (z wyłączeniem modelu EXCLUSIVE GREEN E 35 R.S. I.), kotła z serii MYNUTE GREEN E oraz kotła z serii CIAO GREEN (co najmniej 3 strefy grzewcze obsługiwane przez programatory BeSMART). UWAGA: Przy wymianie dotychczasowego termostatu, którego podłączenie wymagało więcej niż dwóch przewodów, należy znaleźć przewody załączające i podłączyć je do zacisków ON/OFF programatora BeSMART (nie należy przyłączać przewodu neutrum do BeSMART). Sterownik BeSMART jest zasilany 2 bateriami AA, dlatego też nie wymaga stałego zasilania sieciowego napięciem 230 V. Konfiguracja trzystrefowa*** RYSUNEK ILOŚĆ OPIS A PROGRAMATOR BESMART WIFI ZESTAW STANDARD B PROGRAMATOR BESMART *** W przypadku instalacji z 8 strefami grzewczymi (przykładowo) potrzebnych jest 7 programatorów BeSMART (kod: ) oraz 1 zestaw standard programatora BeSMART WiFi (kod: ). 23

24 System sterowania domowym komfortem cieplnym z poziomu smartfona lub tabletu BeSMART BeSMART instalacja jednostrefowa TERMOSTAT PROGRAMOWALNY WIFI SCHEMAT 5 sterowanie ON/OFF Programator BeSMART może również pracować jak standardowy przewodowy programator tygodniowy ze sterowaniem ON/OFF (bez sterowania przez WiFi). Idealne rozwiązanie w przypadku wymiany dotychczasowego termostatu na nowy. B 2-żyłowy przewód, beznapięciowy styk ON/OFF UWAGA: Przy wymianie dotychczasowego termostatu, którego podłączenie wymagało więcej niż dwóch przewodów, należy znaleźć przewody załączające i podłączyć je do zacisków ON/OFF programatora BeSMART (nie należy przyłączać przewodu neutrum do BeSMART). Sterownik BeSMART jest zasilany 2 bateriami AA, dlatego też nie wymaga stałego zasilania sieciowego napięciem 230 V. BeSMART instalacja jednostrefowa SCHEMAT 6 i 7 TERMOSTAT PROGRAMOWALNY WIFI sterowanie cyfrowe OT Marka Beretta oferuje zaawansowane rozwiązanie dzięki możliwości podłączenia do kotła programatora BeSMART w komunikacji cyfrowej OpenTherm. W cenniku na stronie 51 oraz na naszej stronie internetowej można sprawdzić, które kotły marki Beretta są kompatybilne z programatorem BeSMART w komunikacji OpenTherm. Dzięki komunikacji cyfrowej zwiększa się poziom łączności, która umożliwia podejrzenie warunków pracy czy parametrów kotła. Sterownik BeSMART podłączony do kotła kondensacyjnego w trybie komunikacji cyfrowej umożliwia uzyskanie klasy efektywności energetycznej systemu na poziomie A+* bez stosowania jakichkolwiek dodatkowych akcesoriów. SYSTEM * * SYSTEM B C B 230 V 2-żyłowy przewód, styk OTBus 2-żyłowy przewód, styk OTBus SCHEMAT 6 SCHEMAT 7 Programator BeSMART jest podłączony bezprzewodowo, zasilany bateriami * W przypadku podłączenia do kotła z serii EXCLUSIVE GREEN E (z wyłączeniem modelu EXCLUSIVE GREEN E 35 R.S. I.), kotła z serii MYNUTE GREEN E oraz kotła z serii CIAO GREEN (co najmniej 3 strefy grzewcze obsługiwane przez programatory BeSMART). konfiguracja jednostrefowa RYSUNEK ILOŚĆ OPIS B PROGRAMATOR BESMART C ODBIORNIK RADIOWY DO KOTŁA 24

25 Oferta specjalna pakiety EXCLUSIVE GREEN E + HP-E 2 ACS S lub KWADRO TOP + CONNECT Pakiety Kocioł kondensacyjny EXCLUSIVE GREEN E + pompa ciepła HP-E 2 ACS S *** A+ SYSTEM W skład zestawów wchodzą: Kocioł kondensacyjny jednofunkcyjny A EXCLUSIVE GREEN E 25 R.S.I. lub 35 R.S.I. z zaworem trójdrogowym Wbudowany moduł regulacji pogodowej Sonda zewnętrzna (na wyposażeniu kotła) Programator tygodniowy BeSMART** Komunikator ITFR 11 OT (do podłączenia programatora BeSMART w trybie komunikacji cyfrowej OT) Zawór odcinający gaz i konsola przyłączy (w kotle) Zawory odcinające c.o. z filtrem Pompa ciepła A + HP-E 2 ACS S z zasobnikiem c.w.u. o pojemności 268 l Sonda NTC c.w.u. (na wyposażeniu pompy ciepła) na kocioł PAKIETY PAKIETU NAZWA KOTŁA MOC KOTŁA (kw) C.O. / C.W.U. MODEL POMPY CIEPŁA POJEMNOŚĆ ZASOBNIKA (l) WYMIARY w mm (wys. x Ø) EXCLUSIVE GREEN E 25 R.S.I. 2,8 20 / 2,8 25 HP-E 2 ACS S x , EXCLUSIVE GREEN E 35 R.S.I. 3,6 30 / 3,6 34,6 HP-E 2 ACS S x ,59 Pakiety Kocioł kondensacyjny EXCLUSIVE GREEN E + zasobnik KWADRO TOP CONNECT AT BT LE (EX.G.) A+ SYSTEM *** W skład zestawów wchodzą: Kocioł kondensacyjny jednofunkcyjny A EXCLUSIVE GREEN E 25 R.S.I. lub 35 R.S.I. z zaworem trójdrogowym Wbudowany moduł regulacji pogodowej Sonda zewnętrzna (na wyposażeniu kotła) Programator tygodniowy BeSMART**/**** Komunikator ITFR 11 OT (do podłączenia programatora BeSMART w trybie komunikacji cyfrowej OT) Zawór odcinający gaz i konsola przyłączy (w kotle) Zawory odcinające c.o. z filtrem Zasobnik stojący, prostopadłościenny C KWADRO TOP 120 o poj. 120 l (moc wężownicy: 29 kw), w metalowej obudowie, wyposażony w sondę c.w.u. oraz króćce przyłączeniowe od góry Zestaw dwóch stref grzewczych CONNECT AT BT LE (EX.G.)**** na kocioł PAKIETU NAZWA KOTŁA MOC KOTŁA (kw) C.O. / C.W.U. MODEL ZASOBNIKA POJEMNOŚĆ ZASOBNIKA (l) WYMIARY w mm (wys. x szer.x gł.) WYDATEK ZASOBNIKA C.W.U. ΔT = 35 C EXCLUSIVE GREEN E 25 R.S.I. 2,8 20 / 2,8 25 KWADRO TOP x 455 x l/h , EXCLUSIVE GREEN E 35 R.S.I. 3,6 30 / 3,6 34,6 KWADRO TOP x 455 x l/h ,66 Szczegółowe informacje dotyczące kotła EXCLUSIVE GREEN E znajdują się na str. 33. Szczegółowe informacje dotyczące pomp ciepła HP-E 2 ACS S znajdują się na str.. Szczegółowe informacje dotyczące zasobników KWADRO TOP 120 znajdują się na stronie 43. Szczegółowe informacje dotyczące zestawu dwóch stref grzewczych CONNECT AT BT LE (EX.G.) znajdują się na str. 49. * Warunki gwarancji dostępne na stronie oraz w karcie gwarancyjnej dostępnej przy zawarciu umowy. ** Do sterowania kotłem przez WiFi za pomocą smartfona lub tabletu wymagany jest modem WiFi BOX (kod: ). *** Dla pakietu z kotłem EXCLUSIVE GREEN E 25 R.S.I. **** Programator BeSMART współpracuje z zestawem CONNECT AT BT LE (EX.G.) wyłącznie w trybie ON/OFF. 25

26 Oferta specjalna pakiety EXCLUSIVE GREEN E + KWADRO TOP Pakiet Kocioł kondensacyjny EXCLUSIVE GREEN E 25 R.S.I. + zasobnik KWADRO TOP 120 A+ SYSTEM W skład zestawu wchodzą: Kocioł kondensacyjny jednofunkcyjny A EXCLUSIVE GREEN E 25 R.S.I. z zaworem trójdrogowym Wbudowany moduł regulacji pogodowej Sonda zewnętrzna (na wyposażeniu kotła) Programator tygodniowy BeSMART** Komunikator ITFR 11 OT (do podłączenia programatora BeSMART w trybie komunikacji cyfrowej OT) Zawór odcinający gaz i konsola przyłączy (w kotle) Zawory odcinające c.o. z filtrem Zasobnik stojący, prostopadłościenny C KWADRO TOP 120 o poj. 120 l (moc wężownicy: 29 kw), w metalowej obudowie, wyposażony w sondę c.w.u. oraz króćce przyłączeniowe od góry na kocioł PAKIETU NAZWA KOTŁA MOC KOTŁA (kw) C.O. / C.W.U. MODEL ZASOBNIKA POJEMNOŚĆ ZASOBNIKA (l) WYMIARY w mm (wys. x szer.x gł.) WYDATEK ZASOBNIKA C.W.U. ΔT = 35 C EXCLUSIVE GREEN E 25 R.S.I. 2,8 20 / 2,8 25 KWADRO TOP x 455 x l/h ,93 Pakiet Kocioł kondensacyjny EXCLUSIVE GREEN E 35 R.S.I. + zasobnik KWADRO TOP 120 A SYSTEM W skład zestawu wchodzą: Kocioł kondensacyjny jednofunkcyjny A EXCLUSIVE GREEN E 35 R.S.I. z zaworem trójdrogowym Wbudowany moduł regulacji pogodowej Sonda zewnętrzna (na wyposażeniu kotła) Programator tygodniowy BeSMART** Komunikator ITFR 11 OT (do podłączenia programatora BeSMART w trybie komunikacji cyfrowej OT) Zawór odcinający gaz i konsola przyłączy (w kotle) Zawory odcinające c.o. z filtrem Zasobnik stojący, prostopadłościenny C KWADRO TOP 120 o poj. 120 l (moc wężownicy: 29 kw), w metalowej obudowie, wyposażony w sondę c.w.u. oraz króćce przyłączeniowe od góry na kocioł PAKIETU NAZWA KOTŁA MOC KOTŁA (kw) C.O. / C.W.U. MODEL ZASOBNIKA POJEMNOŚĆ ZASOBNIKA (l) WYMIARY w mm (wys. x szer.x gł.) WYDATEK ZASOBNIKA C.W.U. ΔT = 35 C EXCLUSIVE GREEN E 35 R.S.I. 3,6 30 / 3,6 34,6 KWADRO TOP x 455 x l/h ,37 26 Szczegółowe informacje dotyczące kotła EXCLUSIVE GREEN E znajdują się na str. 33. Szczegółowe informacje dotyczące zasobników KWADRO TOP 120 znajdują się na stronie 43. * Warunki gwarancji dostępne na stronie oraz w karcie gwarancyjnej dostępnej przy zawarciu umowy. ** Do sterowania kotłem przez WiFi za pomocą smartfona lub tabletu wymagany jest modem WiFi BOX (kod: ).

27 Oferta specjalna pakiety MYNUTE GREEN + IDRA Pakiet Kocioł kondensacyjny MYNUTE GREEN E + zasobnik IDRA SV PAKIETY W skład zestawów wchodzą: Kocioł kondensacyjny jednofunkcyjny A MYNUTE GREEN E 30 R.S.I. z zaworem trójdrogowym Wbudowany moduł regulacji pogodowej Pełna konsola przyłączy z zaworami odcinającymi c.o. z filtrem oraz zawór odcinający gaz Zasobnik stojący, cylindryczny C IDRA SV o pojemności l, w miękkiej obudowie z tworzywa sztucznego, wyposażony w sondę c.w.u. na kocioł PAKIETU NAZWA KOTŁA MOC KOTŁA (kw) C.O. / C.W.U. MODEL ZASOBNIKA POJEMNOŚĆ ZASOBNIKA (l) WYMIARY w mm (wys. x Ø) WYDATEK ZASOBNIKA C.W.U. ΔT = 35 C MYNUTE GREEN E 20 R.S.I. 2,8 20 / 2,8 20 IDRA SV 1020 x l/h 6 766, MYNUTE GREEN E 30 R.S.I / 6 30 IDRA SV 1020 x l/h 6 766,83 Pakiety Kocioł kondensacyjny MYNUTE GREEN E + zasobnik IDRA TOP 120 A SYSTEM W skład zestawów wchodzą: Kocioł kondensacyjny jednofunkcyjny A MYNUTE GREEN E 20 R.S.I. lub 30 R.S.I. z zaworem trójdrogowym Wbudowany moduł regulacji pogodowej Sonda zewnętrzna Programator tygodniowy BeSMART** Kostka przyłączeniowa sondy zewnętrznej i programatora BeSMART (w trybie komunikacji cyfrowej OT) w kotle Pełna konsola przyłączy z zaworami odcinającymi c.o. z filtrem oraz zawór odcinający gaz Zasobnik stojący, cylindryczny C IDRA TOP 120 o pojemności 120 l (moc wężownicy: 29 kw), w metalowej obudowie, wyposażony w sondę c.w.u. oraz króćce przyłączeniowe od góry na kocioł PAKIETU NAZWA KOTŁA MOC KOTŁA (kw) C.O. / C.W.U. MODEL ZASOBNIKA POJEMNOŚĆ ZASOBNIKA (l) WYMIARY w mm (wys. x Ø) WYDATEK ZASOBNIKA C.W.U. ΔT = 35 C MYNUTE GREEN E 20 R.S.I. 2,8 20 / 2,8 20 IDRA TOP x l/h 7 2, MYNUTE GREEN E 30 R.S.I / 6 30 IDRA TOP x l/h 7 2,55 = NOWOŚĆ Szczegółowe informacje dotyczące kotła kondensacyjnego MYNUTE GREEN znajdują się na str. 34. Szczegółowe informacje dotyczące zasobników IDRA SV i IDRA TOP 120 znajdują się na stronie 43. * Warunki gwarancji dostępne na stronie oraz w karcie gwarancyjnej dostępnej przy zawarciu umowy. ** Do sterowania kotłem przez WiFi za pomocą smartfona lub tabletu wymagany jest modem WiFi BOX (kod: ). 27

28 Oferta specjalna pakiety CIAO GREEN + IDRA Pakiet promocyjny Kocioł kondensacyjny CIAO GREEN 25 R.S.I. + zasobnik IDRA SV W skład zestawu wchodzą: Kocioł kondensacyjny jednofunkcyjny A CIAO GREEN 25 R.S.I. z zaworem trójdrogowym Wbudowany moduł regulacji pogodowej Zasobnik stojący, cylindryczny C IDRA SV o pojemności l, w miękkiej obudowie z tworzywa sztucznego, wyposażony w sondę c.w.u. na kocioł PAKIETU NAZWA KOTŁA MOC KOTŁA (kw) C.O. / C.W.U. MODEL ZASOBNIKA POJEMNOŚĆ ZASOBNIKA (l) WYMIARY w mm (wys. x Ø) WYDATEK ZASOBNIKA C.W.U. ΔT = 35 C CIAO GREEN 25 R.S.I / 5 25 IDRA SV 1020 x l/h 5 900,74 Pakiet Kocioł kondensacyjny CIAO GREEN 25 R.S.I. + zasobnik IDRA TOP 120 A SYSTEM W skład zestawu wchodzą: Kocioł kondensacyjny jednofunkcyjny A CIAO GREEN 25 R.S.I. z zaworem trójdrogowym Wbudowany moduł regulacji pogodowej Sonda zewnętrzna Kostka przyłączeniowa sondy zewnętrznej Programator tygodniowy ALPHA 7D Pełna konsola przyłączy z zaworami odcinającymi c.o. z filtrem oraz zawór odcinający gaz Zasobnik stojący, cylindryczny C IDRA TOP 120 o pojemności 120 l (moc wężownicy: 29 kw), w metalowej obudowie, wyposażony w sondę c.w.u. oraz króćce przyłączeniowe od góry na kocioł PAKIETU NAZWA KOTŁA MOC KOTŁA (kw) C.O. / C.W.U. MODEL ZASOBNIKA POJEMNOŚĆ ZASOBNIKA (l) WYMIARY w mm (wys. x Ø) WYDATEK ZASOBNIKA C.W.U. ΔT = 35 C CIAO GREEN 25 R.S.I / 5 25 IDRA TOP x l/h 6 928,22 28 Szczegółowe informacje dotyczące kotła kondensacyjnego CIAO GREEN znajdują się na str. 36. Szczegółowe informacje dotyczące zasobników IDRA SV i IDRA TOP 120 znajdują się na stronie 43. * Warunki gwarancji dostępne na stronie oraz w karcie gwarancyjnej dostępnej przy zawarciu umowy.

29 Oferta specjalna pakiety MYSMART + KWADRO TOP / POWER X + IDRA TOP Pakiet Kocioł kondensacyjny MySMART 20 R.S.I. + zasobnik KWADRO TOP 120 A+ SYSTEM W skład zestawu wchodzą: Kocioł kondensacyjny jednofunkcyjny A MySMART 20 R.S.I. z zaworem trójdrogowym Wbudowany moduł regulacji pogodowej Programator tygodniowy BeSMART WiFi zestaw standard (na wyposażeniu kotła) Kostka przyłączeniowa programatora BeSMART (w trybie komunikacji cyfrowej OT) w kotle Pełna konsola przyłączy z zaworami odcinającymi c.o. z filtrem oraz zawór odcinający gaz (na wyposażeniu kotła) Obudowa przyłączy hydraulicznych (na wyposażeniu kotła) Zasobnik stojący, prostopadłościenny C KWADRO TOP 120 o poj. 120 l (moc wężownicy: 29 kw), w metalowej obudowie, wyposażony w króćce przyłączeniowe od góry Sonda c.w.u. do zasobnika (na wyposażeniu kotła) na kocioł PAKIETY PAKIETU NAZWA KOTŁA MOC KOTŁA (kw) C.O. / C.W.U. MODEL ZASOBNIKA POJEMNOŚĆ ZASOBNIKA (l) WYMIARY w mm (wys. x wys.x gł.) WYDATEK ZASOBNIKA C.W.U. ΔT = 35 C MySMART 20 R.S.I. 2,8 20 / 2,8 20 KWADRO TOP x 455 x l/h NA ZAPYTANIE Pakiet Kocioł kondensacyjny POWER X R.S.I. + zasobnik IDRA TOP 200 A SYSTEM W skład zestawu wchodzą: Kocioł kondensacyjny jednofunkcyjny A POWER X R.S.I. z zaworem trójdrogowym Wbudowany moduł regulacji pogodowej Naczynie wzbiorcze 18 l do montażu w kotle (rys. 1 ) Zestaw zaworów odcinających c.o. (rys. 2 ) Sprzęgło hydrauliczne (rys. 3 ) Zestaw do podłączenia zasobnika c.w.u. (rys. 4 ) Zasobnik stojący, cylindryczny C IDRA TOP 200 o pojemności 200 l (moc wężownicy: 39 kw), w metalowej obudowie, wyposażony w sondę c.w.u. oraz króćce przyłączeniowe od góry Sonda c.w.u. do zasobnika (rys. 5 ) na kocioł PAKIETU NAZWA KOTŁA MOC KOTŁA (kw) C.O. MODEL ZASOBNIKA POJEMNOŚĆ ZASOBNIKA (l) WYMIARY w mm (wys. x wys.x gł.) WYDATEK ZASOBNIKA C.W.U. ΔT = 35 C POWER X R.S.I. 15,0 48,5 IDRA TOP x l/h ,22 Szczegółowe informacje dotyczące kotła kondensacyjnego MySMART znajdują się na str. 37. Szczegółowe informacje dotyczące kotła kondensacyjnego POWER X znajdują się na str. 40. Szczegółowe informacje dotyczące zasobników KWADRO TOP 120 i IDRA TOP 200 znajdują się na stronie 43. * Warunki gwarancji dostępne na stronie oraz w karcie gwarancyjnej dostępnej przy zawarciu umowy. 29

30 Wiszące kotły kondensacyjne KOTŁY KONDENSACYJNE TABELA MATRIX KLASA EFEKTYWNOŚCI ENERGETYCZNEJ PRODUKTU KLASA EFEKTYWNOŚCI ENERGETYCZNEJ SYSTEMU PROGRAMATOR BeSMART WiFi EXCLUSIVE GREEN E XL SYSTEM 1 opcja KOTŁY KONDENSACYJNE MYNUTE GREEN E XL SYSTEM CIAO GREEN XL SYSTEM 1 opcja 2 opcja MySMART XL SYSTEM w standardzie KOTŁY KONDENSACYJNE Z WBUDOWANYM ZASOBNIKIEM C.W.U. EXCLUSIVE BOILER GREEN HE XL opcja MYNUTE BOILER GREEN XL opcja KOTŁY KONDENSAC. WYSOKIEJ MOCY POWER X XL opcja 1 Klasa efektywności energetycznej A+ dla systemu ogrzewania w przypadku podłączenia programatora BeSMART w trybie komunikacji cyfrowej OT do kotła z serii EXCLUSIVE GREEN E (dotyczy modeli 25 C.S.I i 25 R.S.I.) oraz kotłów z serii MYNUTE GREEN E. 2 Klasa efektywności energetycznej A+ dla systemu ogrzewania w przypadku podłączenia programatora BeSMART w trybie komunikacji cyfrowej OT do kotła z serii CIAO GREEN (co najmniej 3 strefy grzewcze). 30

31 ZAKRES MODULACJI PRZYGOTOWANIE C.W.U. (modele dwufunkcyjne) POMPA C.O. (w kotle) MODELE DWUFUNKCYJNE MODELE JEDNOFUNKCYJNE 1:10* 1:5 przepływowo, wymiennik płytowy c.w.u. wykonany ze stali nierdzewnej przepływowo, wymiennik płytowy c.w.u. wykonany ze stali nierdzewnej energooszczędna pompa z synchroniczną modulacją (PWM), wysokość podnoszenia: 6 m, z możliwością nastawy do 7 m energooszczędna pompa z synchroniczną modulacją (PWM), wysokość podnoszenia 6 m, z możliwością nastawy do 7 m 25 C.S.I. 25 R.S.I., 35 R.S.I. kod QR 25 C.S.I. kod QR 25 R.S.I. 25 C.S.I. 20 R.S.I., 30 R.S.I. KOTŁY KONDENSACYJNE 25 C.S.I. 25 R.S.I. 1:5 przepływowo, wymiennik płytowy c.w.u. wykonany ze stali nierdzewnej energooszczędna pompa, wysokość podnoszenia: 6 m kod QR 25 C.S.I. kod QR 25 R.S.I. 1:10** przepływowo, wymiennik płytowy c.w.u. wykonany ze stali nierdzewnej energooszczędna pompa z synchroniczną modulacją (PWM), wysokość podnoszenia: 6 m, z możliwością nastawy do 7 m 28 C.S.I. 20 R.S.I. kod QR 28 C.S.I. kod QR 20 R.S.I. 25 B.S.I. 1:10 zasobnik c.w.u. wykonany ze stali nierdzewnej, o pojemności l energooszczędna pompa z synchroniczną modulacją (PWM), wysokość podnoszenia: 4 m _ kod QR 25 B.S.I. 1:5 zasobnik c.w.u. wykonany ze stali nierdzewnej, o pojemności 45 l lub l energooszczędna pompa z synchroniczną modulacją (PWM), wysokość podnoszenia: 6 m, z możliwością nastawy do 7 m 25 B.S.I. E, 35 B.S.I. E _ kod QR 25 B.S.I. E R.S.I. 1:3 energooszczędna pompa z synchroniczną modulacją (PWM), wysokość podnoszenia: 7 m _ kod QR R.S.I. * Dotyczy modelu 35 R.S.I. ** Dotyczy modelu 28 C.S.I. 31

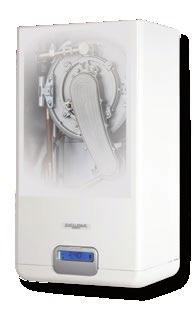

32 Kotły kondensacyjne produkowane w Polsce EXCLUSIVE GREEN E Modulacja już od 2,8 kw Szeroki zakres modulacji mocy Większa swoboda montażu (dostęp do wymiennika i pozostałych komponentów od przodu kotła) Bardzo wysoka sezonowa sprawność grzewcza na poziomie 94% (wg Dyrektywy ErP)** Klasa efektywności energetycznej A Energooszczędna pompa z synchroniczną modulacją Dostępny na wszystkie rodzaje gazu** Możliwość dostosowania maksymalnej mocy kotła do wymagań instalacji (RANGE RATED) + = A+ SYSTEM ** EXCLUSIVE GREEN E PROGRAMATOR BeSMART w trybie komunikacji cyfrowej KLASA EFEKTYWNOŚCI ENERGETYCZNEJ A+ DLA SYSTEMU * 5 lat gwarancji na kocioł. Warunki gwarancji dostępne na stronie internetowej oraz w karcie gwarancyjnej dostępnej przy zawarciu umowy. ** Dotyczy modeli 25 kw.

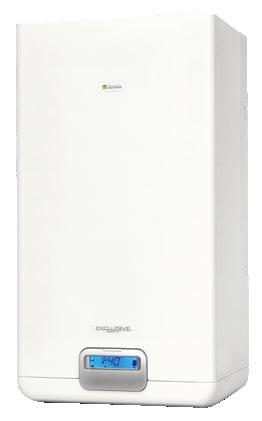

33 Wiszące kotły kondensacyjne EXCLUSIVE GREEN E Kocioł kondensacyjny ErP, wyposażony w energooszczędną pompę z synchroniczną modulacją o współczynniku efektywności energetycznej EEI 0,23 model dwufunkcyjny PRZYŁĄCZA HYDRAULICZNE 1 c.o. gaz c.w.u MODULACJA KOTŁA JUŻ OD 2,8 kw! model jednofunkcyjny A+ SYSTEM klasa efektywności energetycznej A+ dla systemu ogrzewania w przypadku podłączenia programatora BeSMART w trybie komunikacji cyfrowej OT do kotła z serii EXCLUSIVE GREEN E (modele 25 C.S.I i 25 R.S.I) Certyfikat RANGE RATED możliwość dostosowania mocy maksymalnej do wymagań instalacji Wbudowany moduł regulacji pogodowej Sonda zewnętrzna Ciekłokrystaliczny, czytelny wyświetlacz LCD Możliwość indywidualnego programowania parametrów pracy kotła System Automatycznej Regulacji S.A.R. System autodiagnostyki z precyzyjnym określeniem rodzaju ewentualnej usterki poprzez kody błędów Wysoki komfort ciepłej wody użytkowej (zgodnie z PN-EN : 2006) 2 Funkcja wstępnego podgrzewu c.w.u. 2 Możliwość sterowania dwoma lub trzema obiegami grzewczymi c.o. (Connect AT BT LE (EX.G.), CONNECT BASE MIX 1 LE lub MIX 2 LE) Zapłon elektroniczny z jonizacyjną kontrolą płomienia Płynna regulacja mocy Najwyższy stopień zabezpieczenia przeciwporażeniowego IPX5D Konsola przyłączy oraz zawór odcinający gaz na wyposażeniu kotła (na zdjęciach obok) Zawory odcinające c.o. z filtrem (akcesoria dodatkowe) Obudowa przyłączy hydraulicznych Wbudowany zawór trójdrogowy w modelach jednofunkcyjnych do podłączenia zasobnika c.w.u. Dostępny na wszystkie rodzaje gazu (modele 25 kw) Wysoka sprawność do 109,6% KOTŁY KONDENSACYJNE Kotły kondensacyjne NAZWA TYP GAZU WYMIARY w mm (wys. x szer. x gł.) MOC (kw) KLASA ENERGETYCZNA KOTŁY DWUFUNKCYJNE EXCLUSIVE GREEN E 25 C.S.I. E 845 x 400 x 358 2,8 20 2,8 25 A A 8 794,29 KOTŁY JEDNOFUNKCYJNE (Z MOŻLIWOŚCIĄ PODŁĄCZENIA ZASOBNIKA C.W.U.) EXCLUSIVE GREEN E 25 R.S.I. E 845 x 400 x 358 2,8 20 2, A 8 083, EXCLUSIVE GREEN E 35 R.S.I. E 845 x 453 x 358 3,6 30 3,6 34,6 3 A 9 016,36 Możliwość przezbrojenia na inne rodzaje gazu wg tabeli w cenniku na str. 55. Akcesoria dodatkowe (szczegóły i zdjęcia na stronach i 51 54) NAZWA Programator tygodniowy BeSMART WiFi zestaw standard 4 999, Programator tygodniowy BeSMART 4 349, Komunikator ITFR 11 OT 4 157, Programator elektroniczny tygodniowy ALPHA 7D 188, Programator elektroniczny tygodniowy bezprzewodowy ALPHA 7D 286, Zawory odcinające c.o. z filtrem 304, CONNECT AT BT LE (EX.G.) zestaw dwóch stref grzewczych , CONNECT AT BT LE 5, , CONNECT BASE MIX 1 LE zestaw dwóch stref grzewczych , CONNECT BASE MIX 2 LE zestaw trzech stref grzewczych , Termostat granicznej temperatury niskiej strefy, Zawór antyzwrotny spalin 7 73,86 * Warunki gwarancji dostępne na stronie oraz w karcie gwarancyjnej dostępnej przy zawarciu umowy. 1 A Powrót c.o. B Zasilanie c.o. C Gaz D Wyjście c.w.u. E Wejście z.w. (model dwufunkcyjny) A Powrót c.o. B Zasilanie c.o. C Gaz D Powrót z wężownicy zasobnika c.w.u. E Zasilanie wężownicy zasobnika c.w.u. (model jednofunkcyjny) 2 Tylko w modelach dwufunkcyjnych. 3 W przypadku podłączenia zasobnika c.w.u. 4 Do podłączenia programatora BeSMART w trybie komunikacji cyfrowej OT wymagany jest komunikator ITFR 11 OT. 5 Cena zawiera obudowę malowaną na biało. 6 Do montażu w przypadku połączenia kotła gazowego z dodatkowym źródłem ciepła, np. kominkiem. 7 Do wykorzystania w przypadku montażu kotła do zbiorczego komina spalinowego pracującego w nadciśnieniu. 33

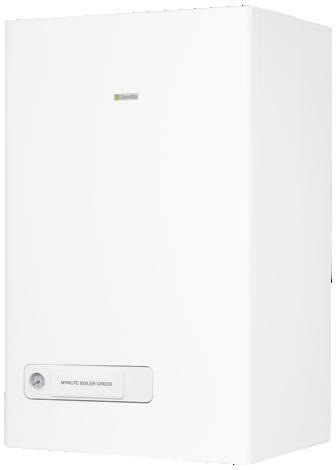

34 Wiszące kotły kondensacyjne MYNUTE GREEN E PRZYŁĄCZA HYDRAULICZNE 1 c.o. gaz c.w.u Kocioł kondensacyjny ErP, wyposażony w energooszczędną pompę modulowaną (PWM, 6 m) o współcz. efektywności energetycznej EEI 0,23 A+ SYSTEM klasa efektywności energetycznej A+ dla systemu ogrzewania w przypadku podłączenia programatora BeSMART w trybie komunikacji cyfrowej OT Certyfikat RANGE RATED możliwość dostosowania mocy maksymalnej do wymagań instalacji Wbudowany moduł regulacji pogodowej oraz wyświetlacz LCD Funkcja wstępnego podgrzania c.w.u. 2 Zapłon elektroniczny z jonizacyjną kontrolą płomienia Najwyższy stopień zabezpieczenia przeciwporażeniowego IPX5D Wbudowany zawór trójdrogowy w modelach jednofunkcyjnych do podłączenia zasobnika c.w.u. Dodatkowy odpowietrznik wymiennika głównego z separatorem powietrza System Automatycznej Regulacji S.A.R. System autodiagnostyki z precyzyjnym określeniem rodzaju ewentualnej usterki poprzez kody błędów Możliwość sterowania dwoma lub trzema obiegami grzewczymi c.o. (CONNECT AT-BT LE, CONNECT BASE MIX 1 LE lub CONNECT BASE MIX 2 LE) Cykl antyzamarzaniowy Elastyczny przewód odprowadzania kondensatu na wyposażeniu kotła Pełna konsola przyłączy z zaworami odcinającymi c.o. z filtrem oraz zawór odcinający gaz (akcesoria dodatkowe) Wysoka sprawność do 109,6% Kotły kondensacyjne NAZWA TYP GAZU WYMIARY w mm (wys. x szer. x gł.) MOC (kw) KLASA ENERGETYCZNA KOTŁY DWUFUNKCYJNE MYNUTE GREEN E 25 C.S.I. E 7 x 400 x A A 6 664,91 KOTŁY JEDNOFUNKCYJNE MYNUTE GREEN E 20 R.S.I. E 7 x 400 x 358 2,8 20 2, A 5 924, MYNUTE GREEN E 30 R.S.I. E 7 x 400 x A 5 967,92 Możliwość przezbrojenia na inne rodzaje gazu wg tabeli w cenniku na str. 55. Akcesoria dodatkowe (szczegóły i zdjęcia na stronach i 51 54) NAZWA Programator tygodniowy BeSMART WiFi zestaw standard 5 999, Programator tygodniowy BeSMART 5 349, Programator elektroniczny tygodniowy ALPHA 7D 188, Programator elektroniczny tygodniowy bezprzewodowy ALPHA 7D 286, Sonda zewnętrzna 155,10 19 Zawór odcinający gaz 58, Konsola przyłączy, zawory odcinające c.o. z filtrem, zawór odcinający gaz (kocioł dwufunkcyjny) 340, Konsola przyłączy, zawory odcinające c.o. z filtrem, zawór odcinający gaz (kocioł jednofunkcyjny) 340, Zawory odcinające c.o. z filtrem 206, CONNECT AT BT LE 6, , CONNECT BASE MIX 1 LE zestaw dwóch stref grzewczych , CONNECT BASE MIX 2 LE zestaw trzech stref grzewczych , Obudowa przyłączy hydraulicznych 115, Termostat granicznej temperatury niskiej strefy,88 * Warunki gwarancji dostępne na stronie oraz w karcie gwarancyjnej dostępnej przy zawarciu umowy. 1 A Powrót c.o. B Zasilanie c.o. C Gaz D Wyjście c.w.u. E Wejście z.w. (model dwufunkcyjny) A Powrót c.o. B Zasilanie c.o. C Gaz D Powrót z wężownicy zasobnika c.w.u. E Zasilanie wężownicy zasobnika c.w.u. (model jednofunkcyjny) 2 Tylko w modelach dwufunkcyjnych. 3 W kaskadę można połączyć max. 4 kotły, szczegóły na następnej stronie. 4 W przypadku podłączenia zasobnika c.w.u. 5 Programator BeSMART (podłączony bezpośrednio do kotła MYNUTE GREEN) może pracować w trybie ON/OFF oraz w trybie komunikacji cyfrowej OT. 6 Cena zawiera obudowę malowaną na biało. 7 Do montażu w przypadku połączenia kotła gazowego z dodatkowym źródłem ciepła, np. kominkiem. 34

35 PORADNIK Nowoczesne i oszczędne ogrzewanie KOTŁY KONDENSACYJNE Oszczędnie i mądrze zarządzaj ogrzewaniem swojego domu! Sprawdź!

36 Wiszące kotły kondensacyjne CIAO GREEN PRZYŁĄCZA HYDRAULICZNE 1 c.o. gaz c.w.u Kocioł kondensacyjny ErP, wyposażony w energooszczędną pompę o współczynniku efektywności energetycznej EEI 0,20 A+ SYSTEM klasa efektywności energetycznej A+ dla systemu ogrzewania w przypadku podłączenia programatora BeSMART w trybie komunikacji cyfrowej OT (co najmniej 3 strefy grzewcze obsługiwane przez programatory BeSMART) Certyfikat RANGE RATED możliwość dostosowania mocy maksymalnej do wymagań instalacji Wbudowany moduł regulacji pogodowej oraz wyświetlacz LCD Funkcja wstępnego podgrzania c.w.u. 2 Zapłon elektroniczny z jonizacyjną kontrolą płomienia Cykl antyblokujący pompę i zawór trójdrogowy Najwyższy stopień zabezpieczenia przeciwporażeniowego IPX5D Wbudowany zawór trójdrogowy w modelu jednofunkcyjnym do podłączenia zasobnika c.w.u. Dodatkowy odpowietrznik wymiennika głównego z separatorem powietrza System Automatycznej Regulacji S.A.R. System autodiagnostyki z precyzyjnym określeniem rodzaju ewentualnej usterki poprzez kody błędów Możliwość sterowania dwoma lub trzema obiegami grzewczymi c.o. (CONNECT AT-BT LE, CONNECT BASE MIX 1 LE lub CONNECT BASE MIX 2 LE) Funkcja sezonowa: lato, zima. Cykl antyzamarzaniowy Płynna regulacja mocy Elastyczny przewód odprowadzania kondensatu na wyposażeniu kotła Pełna konsola przyłączy z zaworami odcinającymi c.o. z filtrem oraz zawór odcinający gaz (akcesoria dodatkowe) Dostępny na wszystkie rodzaje gazu Wysoka sprawność do 108,9% Kotły kondensacyjne NAZWA TYP GAZU WYMIARY w mm (wys. x szer. x gł.) MOC (kw) KLASA ENERGETYCZNA KOTŁY DWUFUNKCYJNE CIAO GREEN 25 C.S.I. E 715 x 405 x A A 5 246,83 KOTŁY JEDNOFUNKCYJNE CIAO GREEN 25 R.S.I. E 715 x 405 x A 4 925,53 Możliwość przezbrojenia na inne rodzaje gazu wg tabeli w cenniku na str. 55. Akcesoria dodatkowe (szczegóły i zdjęcia na stronach i 51 54) NAZWA Programator tygodniowy BeSMART WiFi zestaw standard 4 999, Programator tygodniowy BeSMART 4 349, Programator elektroniczny tygodniowy ALPHA 7D 188, Programator elektroniczny tygodniowy bezprzewodowy ALPHA 7D 286, Sonda zewnętrzna 4 155, Kostka przyłączeniowa sondy zewnętrznej i programatora BeSMART (w trybie OT) 4 64,03 19 Zawór odcinający gaz 58, Konsola przyłączy, zawory odcinające c.o. z filtrem, zawór odcinający gaz (kocioł dwufunkcyjny) 340, Konsola przyłączy, zawory odcinające c.o. z filtrem, zawór odcinający gaz (kocioł jednofunkcyjny) 340, Zawory odcinające c.o. z filtrem 206, Obudowa przyłączy hydraulicznych 126, CONNECT AT BT LE 5, , CONNECT BASE MIX 1 LE zestaw dwóch stref grzewczych , CONNECT BASE MIX 2 LE zestaw trzech stref grzewczych , Przekaźnik zewnętrznej sygnalizacji błędu ITRF , Termostat granicznej temperatury niskiej strefy,88 * Warunki gwarancji dostępne na stronie oraz w karcie gwarancyjnej dostępnej przy zawarciu umowy. 1 A Powrót c.o. B Zasilanie c.o. C Gaz D Wyjście c.w.u. E Wejście z.w. (model dwufunkcyjny) A Powrót c.o. B Zasilanie c.o. C Gaz D Powrót z wężownicy zasobnika c.w.u. E Zasilanie wężownicy zasobnika c.w.u. (model jednofunkcyjny) 2 Tylko w modelach dwufunkcyjnych. 3 W przypadku podłączenia zasobnika c.w.u. 4 Aby podłączyć do kotła sondę zewnętrzną lub/i programator BeSMART w trybie komunikacji cyfrowej OT, należy skorzystać z kostki przyłączeniowej ( ). 5 Cena zawiera obudowę malowaną na biało. 6 Do montażu w przypadku połączenia kotła gazowego z dodatkowym źródłem ciepła, np. kominkiem. 7 Do wyczerpania zapasów. 36

37 Wiszące kotły kondensacyjne MySMART Kocioł kondensacyjny ErP, wyposażony w energooszczędną pompę z synchroniczną modulacją o współczynniku efektywności energetycznej EEI 0,23 W KOMPLECIE PRZYŁĄCZA HYDRAULICZNE 1 c.o. gaz c.w.u MODULACJA KOTŁA JUŻ OD 2,8 kw! SZEROKI ZAKRES MODULACJI MOCY A+ SYSTEM klasa efektywności energetycznej A+ dla systemu ogrzewania w przypadku podłączenia programatora BeSMART w trybie komunikacji cyfrowej OT do kotła Certyfikat RANGE RATED możliwość nastawy maksymalnej mocy i jej dostosowania do wymagań instalacji Modulacja już od 2,8 kw! Bardzo szeroki zakres modulacji mocy 1:10 2 Wbudowany moduł regulacji pogodowej oraz wyświetlacz LCD Dostęp do wymiennika ciepła i pozostałych podzespołów znajduje się od przodu kotła Funkcja wstępnego podgrzewu c.w.u. 2 Wbudowany zawór trójdrogowy do podłączenia zasobnika c.w.u. (model jednofunkcyjny) Możliwość sterowania dwoma lub trzema obiegami grzewczymi c.o. (Connect AT BT LE, CONNECT BASE MIX 1 LE lub MIX 2 LE) Najwyższy stopień zabezpieczenia przeciwporażeniowego IPX5D Programator BeSMART z modemem WiFi BOX na wyposażeniu kotła (więcej informacji na stronach 16 24) Pełna konsola przyłączy (zawory odcinające c.o. z filtrem, zawór odcinający gaz i zawory na c.w.u.) na wyposażeniu kotła (na zdjęciach obok) Obudowa przyłączy hydraulicznych na wyposażeniu kotła (zdjęcie obok) Dostępny na wszystkie rodzaje gazu (model jednofunkcyjny) Wysoka sprawność do 109,6% 8 lat gwarancji* KOTŁY KONDENSACYJNE Kotły kondensacyjne NAZWA TYP GAZU WYMIARY w mm (wys. x szer. x gł.) MOC (kw) KLASA ENERGETYCZNA KOTŁY DWUFUNKCYJNE MySMART 28 C.S.I. E 7 x 400 x 358 2,8 20 2,8 28 A A NA ZAPYTANIE KOTŁY JEDNOFUNKCYJNE MySMART 20 R.S.I. E 7 x 400 x 358 2,8 20 2, A NA ZAPYTANIE Możliwość przezbrojenia na inne rodzaje gazu wg tabeli w cenniku na str. 55. Akcesoria dodatkowe (szczegóły i zdjęcia na stronach 51 54) NAZWA CONNECT AT BT LE 4, , CONNECT BASE MIX 1 LE zestaw dwóch stref grzewczych , CONNECT BASE MIX 2 LE zestaw trzech stref grzewczych , Sonda zewnętrzna 6 155, Zawór antyzwrotny spalin 7 73, Termostat granicznej temperatury niskiej strefy,88 * Warunki gwarancji dostępne na stronie oraz w karcie gwarancyjnej dostępnej przy zawarciu umowy. 1 A Powrót c.o. B Zasilanie c.o. C Gaz D Wyjście c.w.u. E Wejście z.w. (model dwufunkcyjny) A Powrót c.o. B Zasilanie c.o. C Gaz D Powrót z wężownicy zasobnika c.w.u. E Zasilanie wężownicy zasobnika c.w.u. (model jednofunkcyjny) 2 Tylko w modelu dwufunkcyjnym. 3 W przypadku podłączenia zasobnika c.w.u. 4 Cena zawiera obudowę malowaną na biało. 5 Do montażu w przypadku połączenia kotła gazowego z dodatkowym źródłem ciepła, np. kominkiem. 6 Akcesorium opcjonalne, niewymagane do aktywacji funkcji regulacji pogodowej. Istnieje możliwość pobierania na bieżąco wartości temperatury zewnętrznej z sieci web poprzez aktywację odpowiedniej opcji w aplikacji BeSMART (w trybie komunikacji cyfrowej OT). 7 Do wykorzystania w przypadku montażu kotła do zbiorczego komina spalinowego pracującego w nadciśnieniu. 37

38 Wiszące kotły kondensacyjne z wbudowanym zasobnikiem EXCLUSIVE BOILER GREEN HE PRZYŁĄCZA HYDRAULICZNE 1 c.o. gaz c.w.u SZEROKI ZAKRES MODULACJI MOCY 1:10 MODULACJA KOTŁA JUŻ OD 2,5 kw! Kocioł kondensacyjny ErP, wyposażony w energooszczędną pompę z synchroniczną modulacją o współczynniku efektywności energetycznej EEI 0,23 Wbudowany zasobnik ze stali nierdzewnej o pojemności l, wyposażony w anodę magnezową Ciekłokrystaliczny, czytelny wyświetlacz LCD Certyfikat RANGE RATED możliwość dostosowania mocy maksymalnej do wymagań instalacji Wbudowany moduł regulacji pogodowej Sonda zewnętrzna Wysoki komfort ciepłej wody użytkowej (zgodnie z normą PN-EN : 2006) Możliwość sterowania dwoma lub trzema obiegami grzewczymi c.o. (CONNECT AT BT LE (EX.G.), CONNECT BASE MIX 1 LE lub MIX 2 LE) System Automatycznej Regulacji S.A.R. System autodiagnostyki z precyzyjnym określeniem rodzaju ewentualnej usterki poprzez kody błędów Zapłon elektroniczny z jonizacyjną kontrolą płomienia Płynna regulacja mocy w pełnym zakresie Najwyższy stopień zabezpieczenia przeciwporażeniowego IPX5D Cykl antyzamarzaniowy i antyblokujący pompę Naczynie wzbiorcze na c.o. i c.w.u. Możliwość podłączenia cyrkulacji c.w.u. Zestaw przezbrojeniowy na LPG na wyposażeniu Pełna konsola przyłączy z zaworami odcinającymi c.o. z filtrem oraz zawór odcinający gaz (akcesoria dodatkowe) Wysoka sprawność do 109,4% Kotły kondensacyjne NAZWA TYP GAZU WYMIARY w mm (wys. x szer. x gł.) MOC (kw) KLASA ENERGETYCZNA WYDATEK (ΔT=25 C) KOTŁY DWUFUNKCYJNE EXCLUSIVE BOILER GREEN HE 25 B.S.I. E 940 x 0 x 4 2,5 25 2,5 25 A A 14,3 l/min ,09 Możliwość przezbrojenia na inne rodzaje gazu wg tabeli w cenniku na str. 55. Akcesoria dodatkowe (szczegóły i zdjęcia na stronach i 49 55) NAZWA Programator tygodniowy BeSMART WiFi zestaw standard 2 999, Programator tygodniowy BeSMART 2 349, Komunikator ITFR 11 OT 2 157, Programator elektroniczny tygodniowy ALPHA 7D 188, Programator elektroniczny tygodniowy bezprzewodowy ALPHA 7D 286,83 19 Zawór odcinający gaz 58, Konsola przyłączy, zawory odcinające c.o. z filtrem, zawór odcinający gaz (kocioł dwufunkcyjny) 340, Zawory odcinające c.o. z filtrem 304, Przyłącze cyrkulacyjne 82, CONNECT AT BT LE (EX.G.) zestaw dwóch stref grzewczych , CONNECT AT BT LE 3, , CONNECT BASE MIX 1 LE zestaw dwóch stref grzewczych , CONNECT BASE MIX 2 LE zestaw trzech stref grzewczych , Termostat granicznej temperatury niskiej strefy,88 * Warunki gwarancji dostępne na stronie oraz w karcie gwarancyjnej dostępnej przy zawarciu umowy. 1 A Powrót c.o. B Zasilanie c.o. C Gaz D Wyjście c.w.u. E Wejście z.w. R Cyrkulacja 2 Do podłączenia programatora BeSMART w trybie komunikacji cyfrowej OT wymagany jest komunikator ITFR 11 OT. 3 Cena zawiera obudowę malowaną na biało. 4 Do montażu w przypadku połączenia kotła gazowego z dodatkowym żródłem ciepła, np. kominkiem. 38

39 Wiszące kotły kondensacyjne z wbudowanym zasobnikiem MYNUTE BOILER GREEN PRZYŁĄCZA HYDRAULICZNE 1 c.o. gaz c.w.u Kocioł kondensacyjny ErP, wyposażony w energooszczędną pompę modulowaną o współczynniku efektywności energetycznej EEI 0,20 Wbudowany zasobnik ze stali nierdzewnej o pojemności 45 l (model 25 B.S.I.) i l (model 35 B.S.I.), wyposażony w anodę magnezową Certyfikat RANGE RATED możliwość dostosowania mocy maksymalnej do wymagań instalacji Wbudowany moduł regulacji pogodowej Wyświetlacz LCD Możliwość sterowania dwoma lub trzema obiegami grzewczymi c.o. (CONNECT AT BT LE, CONNECT BASE MIX 1 LE lub MIX 2 LE) System Automatycznej Regulacji S.A.R. System autodiagnostyki z precyzyjnym określeniem rodzaju ewentualnej usterki poprzez kody błędów Zapłon elektroniczny z jonizacyjną kontrolą płomienia Płynna regulacja mocy w pełnym zakresie Najwyższy stopień zabezpieczenia przeciwporażeniowego IPX5D Cykl antyzamarzaniowy Cykl antyblokujący pompę Możliwość podłączenia cyrkulacji c.w.u. Naczynie wzbiorcze na c.o. i c.w.u. Pełna konsola przyłączy z zaworami odcinającymi c.o. z filtrem oraz zawór odcinający gaz (akcesoria dodatkowe) Wysoka sprawność do 109,3% KOTŁY KONDENSACYJNE Kotły kondensacyjne NAZWA TYP GAZU WYMIARY w mm (wys. x szer. x gł.) MOC (kw) KLASA ENERGETYCZNA WYDATEK (ΔT=25 C) KOTŁY DWUFUNKCYJNE MYNUTE BOILER GREEN 25 B.S.I. E E 940 x 0 x A A 14,3 l/min 8 285, MYNUTE BOILER GREEN 35 B.S.I. E E 940 x 0 x 4 3,5 34 3,5 35 A A 19,8 l/min 9 438,32 Możliwość przezbrojenia na inne rodzaje gazu wg tabeli w cenniku na str. 55. Akcesoria dodatkowe (szczegóły i zdjęcia na stronach i 51 54) NAZWA Programator tygodniowy BeSMART WiFi zestaw standard 2 999, Programator tygodniowy BeSMART 2 349, Programator elektroniczny tygodniowy ALPHA 7D 188, Programator elektroniczny tygodniowy bezprzewodowy ALPHA 7D 286, Sonda zewnętrzna 155,10 19 Zawór odcinający gaz 58, Konsola przyłączy, zawory odcinające c.o. z filtrem, zawór odcinający gaz (kocioł dwufunkcyjny) 340, Zawory odcinające c.o. z filtrem 206, Przyłącze cyrkulacyjne 82, CONNECT AT BT LE 3, , CONNECT BASE MIX 1 LE zestaw dwóch stref grzewczych , CONNECT BASE MIX 2 LE zestaw trzech stref grzewczych , Termostat granicznej temperatury niskiej strefy,88 * Warunki gwarancji dostępne na stronie oraz w karcie gwarancyjnej dostępnej przy zawarciu umowy. 1 A Powrót c.o. B Zasilanie c.o. C Gaz D Wyjście c.w.u. E Wejście z.w. R Cyrkulacja 2 Programator BeSMART (podłączony bezpośrednio do kotła MYNUTE BOILER GREEN) może pracować w trybie ON/OFF oraz w trybie komunikacji cyfrowej OT. 3 Cena zawiera obudowę malowaną na biało. 4 Do montażu w przypadku połączenia kotła gazowego z dodatkowym żródłem ciepła, np. kominkiem. 39

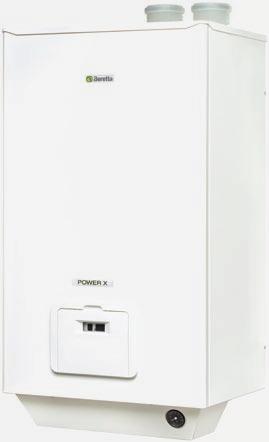

40 Wiszące kotły kondensacyjne wysokiej mocy POWER X PRZYŁĄCZA HYDRAULICZNE 1 A C G B Kocioł ErP, wyposażony w energooszczędną pompę z synchroniczną modulacją o współczynniku efektywności energetycznej EEI 0,20; wysokość podnoszenia: 7 m Karbowany wymiennik bimetaliczny (miedź, stal kwasoodporna AISI 316 L), gwarantujący dużą powierzchnię wymiany ciepła oraz odporność na korozję Spaliny mają temperaturę maksymalnie o 5 C wyższą od temperatury wody powracającej z instalacji, co świadczy o bardzo dobrym odbiorze ciepła ze spalin Zarządzanie trzema obiegami grzewczymi: strefą wysokiej (ogrzewanie grzejnikowe) i niskiej temperatury (ogrzewanie podłogowe) oraz temperaturą ciepłej wody użytkowej Wbudowany zawór trójdrogowy do podłączenia zasobnika c.w.u. Palnik PRE-MIX o niskiej emisji NOx 5. klasa wg UNI EN 483 Wbudowany moduł regulacji pogodowej Sonda zewnętrzna (akcesoria dodatkowe) Wbudowany zawór bezpieczeństwa (3 bar) Możliwość przezbrojenia na gazy G27, G2.3 (przezbrojenie polega na wprowadzeniu odpowiednich wartości parametrów na panelu sterowania kotła) Zestaw przezbrojeniowy na LPG na wyposażeniu kotła Kotły kondensacyjne NAZWA KOTŁY JEDNOFUNKCYJNE TYP GAZU POWER X R.S.I. (rys. 1 ) E 915 x 510 x 375 Możliwość przezbrojenia na inne rodzaje gazu wg tabeli w cenniku na str. 55. WYMIARY w mm (wys. x szer. x gł.) MOC (kw) 13,5 44,2 / dla temp. / C 15,0 48,5 / dla temp. /30 C KLASA ENERGETYCZNA A 10 4,19 Akcesoria dodatkowe (szczegóły i zdjęcia na stronach 16 24, 41, 49 i 55) NAZWA Programator tygodniowy BeSMART WiFi zestaw standard 2 999, Programator tygodniowy BeSMART 2 349, Programator elektroniczny tygodniowy ALPHA 7D 188, Programator elektroniczny tygodniowy bezprzewodowy ALPHA 7D 286, Zestaw zaworów odcinających (rys. 2 ) 3 472, Sprzęgło hydrauliczne (rys. 3 ) 3 8, Zestaw do podłączenia zasobnika c.w.u. (rys. 4 ) 4 6, Naczynie wzbiorcze 18 l (rys. 5 ) 3 5, Sonda zewnętrzna (rys. 6 ) 195, Sonda NTC do zasobnika c.w.u. / niskiej strefy (10 kω przy 25 C) (rys. 7 ) 4 138, Stelaż do mocowania kotła (rys. 9 ) 1 101, Podstawa do stelaża (rys. 10 ) 5 285, Uchwyt do mocowania na ścianie (rys. 11 ) 6 417, Termostat granicznej temperatury niskiej strefy (rys. 8 ), Zawór mieszający z siłownikiem 7 6,40 * Warunki gwarancji dostępne na stronie oraz w karcie gwarancyjnej dostępnej przy zawarciu umowy. 1 A Powrót c.o. C Ujście kondensatu G Gaz B Zasilanie c.o. 2 Programator BeSMART do kotła należy podłączyć w trybie termostatu ON/OFF. 3 Akcesorium wymagane do montażu kotła. 4 Akcesorium wymagane w przypadku podłączenia zasobnika c.w.u. 5 Akcesorium wymagane w przypadku montażu kotła na stelażu niezamocowanym do ściany. 6 Uchwyt wymagany w przypadku odprowadzania spalin systemem powietrzno-spalinowym koncentrycznym przez ścianę, na której kocioł wisi (z użyciem kolana 90 ). 7 Zawór mieszający z siłownikiem dla obiegu niskiej temperatury (ogrzewania podłogowego), w przypadku dwóch obiegów grzewczych c.o. 40

41 Wiszące kotły kondensacyjne wysokiej mocy POWER X 83 POGLĄDOWY SCHEMAT 83MONTAŻU KOTŁA POWER X 83 PRACUJĄCEGO NA POTRZEBY CENTRALNEGO OGRZEWANIA I CIEPŁEJ WODY UŻYTKOWEJ KOTŁY KONDENSACYJNE ½ 387 1½ ½ 126, ,5 468,5 126,5 468,5 126, ,5 1½ 72, , G H 770 POGLĄDOWY SCHEMAT MONTAŻU SYSTEMU POWIETRZNO-SPALINOWEGO DO KOTŁA POWER X Adapter przyłączeniowy Ø+Ø Ø/ (kod: ) Zestaw przyłączeniowy rozdzielony Ø+Ø do poboru powietrza z pomieszczenia (kod: ) D F B Adapter przyłączeniowy Ø+Ø Ø/ (kod: ) Zestaw przyłączeniowy rozdzielony Ø+Ø do poboru powietrza z zewnątrz (kod: ) A E C NAZWA G H Adapter przyłączeniowy Ø+Ø Ø/ Trójnik 93 Ø/ (z rewizją) Przedłużenie Ø/ 0 mm Osłona Ø Kolano Ø z podstawką Obejma centrująca Ø Przedłużenie Ø 0 mm System powietrzno-spalinowy pionowy Ø/ z płytą dachową A B C D E F UWAGA: System powietrzno-spalinowy do kotła POWER X musi posiadać klasę szczelności gazowej H1. Zalecamy korzystać z oryginalnych systemów kominowych marki Beretta dedykowanych kotłom POWER X. Poszczególne elementy systemów powietrzno-spalinowych do kotłów kondensacyjnych POWER X R.S.I. znajdują się na str

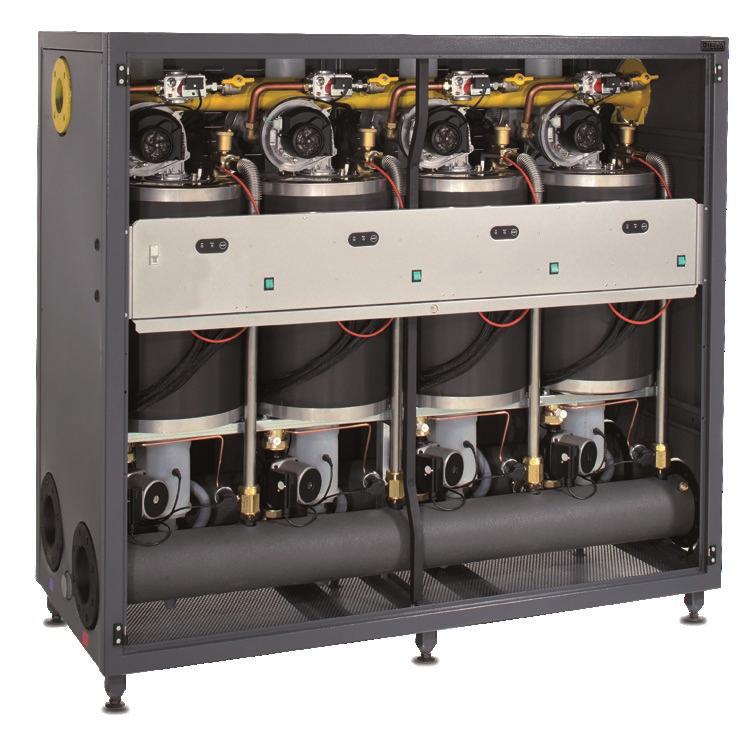

42 POWER PLUS BOX Możliwość łączenia kotłów w kaskadę do mocy 6,9 MW! Stojący modułowy kocioł kondensacyjny ErP, wyposażony w energooszczędne pompy o współczynniku efektywności energetycznej EEI 0,23 (GRUNDFOS UPML PWM), rozdzielacz hydrauliczny 5, kolektor gazowy 3 oraz kolektor odpływu kondensatu Szeroki zakres modulacji (nawet 1:20! model POWER PLUS BOX 4 P INT) Bardzo niska temperatura spalin (ok. 8 C wyższa od temperatury wody powrotnej) * Warunki gwarancji dostępne na stronie oraz w karcie gwarancyjnej dostępnej przy zawarciu umowy. 42 Więcej informacji w cenniku technika komercyjna Szczegółowe informacje dostępne na stronie internetowej oraz pod numerami infolinii: , Zapraszamy do polubienia naszego profilu na Facebooku Beretta Poland.

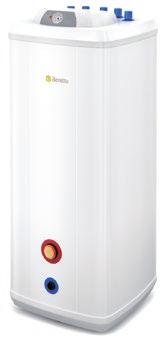

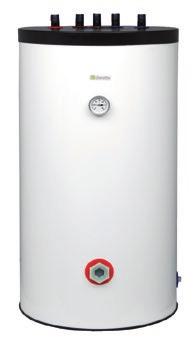

43 Zasobniki c.w.u. KWADRO TOP / IDRA TOP / IDRA SV KWADRO TOP 120 Zasobnik stojący ErP, prostopadłościenny, o klasie efektywności energetycznej C (od ) Emalia ceramiczna EXTRA GLASS nakładana metodą na mokro gwarantuje dokładne zabezpieczenie powierzchni zbiornika (chroni przed korozją) Dodatkowe zabezpieczenie antykorozyjne stanowi anoda magnezowa Zasobnik wyposażony w króćce przyłączeniowe od góry Pojemność zasobnika c.w.u. 120 l Wężownica spiralna o zwiększonej powierzchni, o mocy 29 kw Izolacja termiczna wykonana z miękkiej pianki poliuretanowej o grubości 55 mm Trwała, metalowa obudowa Możliwość podłączenia cyrkulacji c.w.u. Ergonomiczny kształt, mieści się w wąskich wnękach IDRA TOP 120, IDRA TOP 200 Zasobnik stojący ErP, cylindryczny, o klasie efektywności energetycznej C Emalia ceramiczna EXTRA GLASS nakładana metodą na mokro gwarantuje dokładne zabezpieczenie powierzchni zbiornika (chroni przed korozją) Dodatkowe zabezpieczenie antykorozyjne stanowi anoda magnezowa Zasobnik wyposażony w króćce przyłączeniowe od góry Pojemność zasobnika c.w.u. 120 l (IDRA TOP 120) i 200 l (IDRA TOP 200) Wężownica spiralna o zwiększonej powierzchni, o mocy 29 kw (IDRA TOP 120) i 39kW (IDRA TOP 200) Izolacja termiczna wykonana z miękkiej pianki poliuretanowej o grubości 55 mm (IDRA TOP 120) i mm (IDRA TOP 200) Trwała, metalowa obudowa Możliwość podłączenia cyrkulacji c.w.u. ZASOBNIKI C.W.U. IDRA SV Zasobnik stojący ErP, cylindryczny, o klasie efektywności energetycznej C Emalia ceramiczna EXTRA GLASS nakładana metodą na mokro gwarantuje dokładne zabezpieczenie powierzchni zbiornika (chroni przed korozją) Dodatkowe zabezpieczenie antykorozyjne stanowi anoda magnezowa Pojemność zasobnika c.w.u. l Izolacja termiczna wykonana z twardej pianki poliuretanowej o grubości mm Obudowa z tworzywa sztucznego typu skaj Możliwość podłączenia cyrkulacji c.w.u. Zasobniki c.w.u. NAZWA WYMIARY w mm POJEMNOŚĆ (l) KLASA ENERGETYCZNA WYDATEK ZASOBNIKA C.W.U. (ΔT=35 C) KWADRO TOP x 455 x C 700 l/h 4 140, IDRA TOP x C 700 l/h 2 954, IDRA TOP x C 900 l/h 4 408, IDRA SV 1020 x 512 C 510 l/h 2 4,63. Akcesoria dodatkowe do zasobników (szczegóły i zdjęcie na stronie 54) NAZWA Sonda do zasobników zewnętrznych c.w.u. 109,00 43

44 KOTŁY KONDENSACYJNE PRODUKOWANE W POLSCE INTELIGENTNE STEROWANIE TECHNIKA DOMOWA TECHNIKA KOMERCYJNA aplikacja Inteligentny programator Łatwy w obsłudze Uniwersalny Zawsze przy Tobie * Warunki gwarancji dostępne na stronie oraz w Karcie Gwarancyjnej dostępnej przy zawarciu umowy. Szczegółowe informacje u Twojego Menadżera Regionu, na stronie internetowej oraz pod numerami infolinii: , Zapraszamy do polubienia naszego profilu facebook.com/berettapoland.

45 Wiszące kotły standardowe MYNUTE PRZYŁĄCZA HYDRAULICZNE 1 c.o. gaz c.w.u Kocioł standardowy ErP, wyposażony w energooszczędną pompę o współczynniku efektywności energetycznej EEI 0,20 Wbudowany moduł regulacji pogodowej Wyświetlacz LCD Funkcja wstępnego podgrzania c.w.u. Możliwość sterowania dwoma lub trzema obiegami grzewczymi c.o. (CONNECT AT BT LE, CONNECT BASE MIX 1 LE lub MIX 2 LE) Najwyższy stopień zabezpieczenia przeciwporażeniowego IPX5D System Automatycznej Regulacji S.A.R. System autodiagnostyki z precyzyjnym określeniem rodzaju ewentualnej usterki poprzez kody błędów Zapłon elektroniczny z jonizacyjną kontrolą płomienia Płynna regulacja mocy w pełnym zakresie Cykl antyzamarzaniowy Cykl antyblokujący pompę Pełna konsola przyłączy z zaworami odcinającymi c.o. z filtrem oraz zawór odcinający gaz (akcesoria dodatkowe) Wyłącznie do zamiany w modernizowanych instalacjach wielokotłowych w układzie wspólnego komina (dyrektywa ErP) Kocioł spełnia normy dyrektywy ErP dotyczącej niskiej emisji tlenków azotu KOTŁY STANDARDOWE Kotły standardowe NAZWA KOTŁY DWUFUNKCYJNE Z OTWARTĄ KOMORĄ SPALANIA TYP GAZU WYMIARY w mm (wys. x szer. x gł.) MOC (kw) KLASA ENERGETYCZNA MYNUTE 24 C.A.I. Lx E 740 x 400 x C B 4 200,00 Możliwość przezbrojenia na inne rodzaje gazu wg tabeli w cenniku na str. 55. Akcesoria dodatkowe (szczegóły i zdjęcia na stronach i 51 54) NAZWA Programator tygodniowy BeSMART WiFi zestaw standard 2 999, Programator tygodniowy BeSMART 2 349, Kostka przyłączeniowa sondy zewnętrznej i programatora BeSMART (w trybie OT) 2 64, Sonda zewnętrzna 2 155, Programator elektroniczny tygodniowy ALPHA 7D 188, Programator elektroniczny tygodniowy bezprzewodowy ALPHA 7D 286,83 19 Zawór odcinający gaz 58, Konsola przyłączy, zawory odcinające c.o. z filtrem, zawór odcinający gaz (kocioł dwufunkcyjny) 340, Zawory odcinające c.o. z filtrem 206, CONNECT AT BT LE 3, , CONNECT BASE MIX 1 LE zestaw dwóch stref grzewczych , CONNECT BASE MIX 2 LE zestaw trzech stref grzewczych ,81 * Warunki gwarancji dostępne na stronie oraz w karcie gwarancyjnej dostępnej przy zawarciu umowy. 1 A Powrót c.o. B Zasilanie c.o. C Gaz D Wyjście c.w.u. E Wejście z.w. 2 Aby podłączyć do kotła sondę zewnętrzną lub/i programator BeSMART w trybie komunikacji cyfrowej OT, należy skorzystać z kostki przyłączeniowej ( ). 3 Cena zawiera obudowę malowaną na biało. 4 Do montażu w przypadku połączenia kotła gazowego z dodatkowym żródłem ciepła, np. kominkiem. 45

46 Wiszące kotły standardowe CIAO PRZYŁĄCZA HYDRAULICZNE 1 c.o. gaz c.w.u Kocioł standardowy ErP, wyposażony w energooszczędną pompę o współczynniku efektywności energetycznej EEI 0,20 Bitermiczny wymiennik ciepła dla c.o. i c.w.u. Wyświetlacz LCD Wbudowany moduł regulacji pogodowej Najwyższy stopień zabezpieczenia przeciwporażeniowego IPX5D System Automatycznej Regulacji S.A.R. System autodiagnostyki z precyzyjnym określeniem rodzaju ewentualnej usterki poprzez kody błędów Zapłon elektroniczny z jonizacyjną kontrolą płomienia Płynna regulacja mocy w pełnym zakresie Cykl antyzamarzaniowy Cykl antyblokujący pompę Możliwość sterowania dwoma lub trzema obiegami grzewczymi c.o. (CONNECT AT-BT LE, CONNECT BASE MIX 1 LE lub CONNECT BASE MIX 2 LE) Pełna konsola przyłączy z zaworami odcinającymi c.o. z filtrem oraz zawór odcinający gaz (akcesoria dodatkowe) Wyłącznie do zamiany w modernizowanych instalacjach wielokotłowych w układzie wspólnego komina (dyrektywa ErP) Kocioł spełnia normy dyrektywy ErP dotyczącej niskiej emisji tlenków azotu Kotły standardowe NAZWA KOTŁY DWUFUNKCYJNE Z OTWARTĄ KOMORĄ SPALANIA TYP GAZU WYMIARY w mm (wys. x szer. x gł.) MOC (kw) KLASA ENERGETYCZNA CIAO 24 C.A.I. Lx E 740 x 400 x C B NA ZAPYTANIE Możliwość przezbrojenia na inne rodzaje gazu wg tabeli w cenniku na str. 55. Akcesoria dodatkowe (szczegóły i zdjęcia na stronach i 51 54) NAZWA Programator tygodniowy BeSMART WiFi zestaw standard 2 999, Programator tygodniowy BeSMART 2 349, Kostka przyłączeniowa sondy zewnętrznej i programatora BeSMART (w trybie OT) 2 64, Sonda zewnętrzna 2 155, Programator elektroniczny tygodniowy ALPHA 7D 188, Programator elektroniczny tygodniowy bezprzewodowy ALPHA 7D 286,83 19 Zawór odcinający gaz 58, Konsola przyłączy, zawory odcinające c.o. z filtrem, zawór odcinający gaz (kocioł dwufunkcyjny) 340, Zawory odcinające c.o. z filtrem 206, CONNECT AT BT LE 3, , CONNECT BASE MIX 1 LE zestaw dwóch stref grzewczych , CONNECT BASE MIX 2 LE zestaw trzech stref grzewczych ,81 * Warunki gwarancji dostępne na stronie oraz w karcie gwarancyjnej dostępnej przy zawarciu umowy. 1 A Powrót c.o. B Zasilanie c.o. C Gaz D Wyjście c.w.u. E Wejście z.w. 2 Aby podłączyć do kotła sondę zewnętrzną lub/i programator BeSMART w trybie komunikacji cyfrowej OT, należy skorzystać z kostki przyłączeniowej ( ). 3 Cena zawiera obudowę malowaną na biało. 4 Do montażu w przypadku połączenia kotła gazowego z dodatkowym żródłem ciepła, np. kominkiem. 46

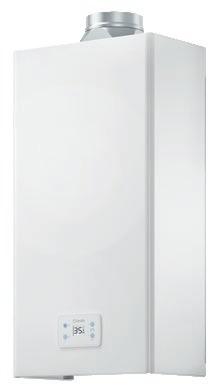

47 Przepływowe podgrzewacze wody FONTE Lx PRZYŁĄCZA HYDRAULICZNE 1 C D E 111,5 68,5 Podgrzewacz przepływowy ErP Intuicyjny i przyjazny panel sterowania Cyfrowy wyświetlacz Kompaktowe wymiary Funkcje oszczędności gazu Zapłon elektroniczny Płynna regulacja mocy Urządzenie jonizacyjnej kontroli płomienia Stabilizator ciśnienia gazu Regulator ciśnienia gazu Regulator temperatury c.w.u. Termostat spalin Podgrzewacze przepływowe NAZWA ZAPŁON ELEKTRONICZNY (ZASILANIE BATERYJNE) TYP GAZU WYMIARY w mm (wys. x szer. x gł.) MOC (kw) KLASA ENERGETYCZNA WYDATEK (ΔT=25 C) FONTE Lx E 675 x 3 x 230 7,5 19 A 11 l/min 1 820, FONTE Lx LPG 675 x 3 x 230 7,5 19 A 11 l/min 1 820,00 PODGRZEWACZE WODY 1 C Wyjście c.w.u. D Gaz E Wejście z.w. 47

48 Akcesoria PROGRAMATORY TYGODNIOWE ALPHA 7D Możliwość programowania w siedmiodniowym cyklu, w wybranych przedziałach czasowych (co min) Możliwość nastawy temperatur: dziennej (komfortowej), nocnej (ekonomicznej) i antyzamarzaniowej Możliwość wyboru jednego z trzech trybów: AUTO, OFF lub PRZYJĘCIE Możliwość szybkiej zmiany trybu grzania z temperatury nocnej na dzienną (i na odwrót) w bieżącym przedziale czasowym (tryb ręczny) Możliwość regulacji histerezy załącz/wyłącz w zakresie 0 2 C z dokładnością do 0,1 C Funkcja antyzamarzaniowa Dwie baterie AAA na wyposażeniu programatora Programatory dostępne w wersji przewodowej i bezprzewodowej Programatory tygodniowe do kotłów wiszących NAZWA ALPHA 7D przewodowy 188, ALPHA 7D bezprzewodowy 286,83 48

49 Akcesoria ZESTAW DWÓCH STREF GRZEWCZYCH CONNECT AT BT LE CONNECT AT BT LE (EX.G.) CONNECT AT BT LE Zestawy dwóch stref grzewczych ErP, wyposażone w energooszczędne pompy (GRUNDFOS UPM 3 AUTO L ), o współczynniku efektywności energetycznej EEI 0,23 Niezwykle proste rozwiązanie umożliwiające podłączenie dwóch obiegów grzewczych Sterowanie dwoma obiegami grzewczymi za pomocą dwóch niezależnych krzywych grzewczych regulacja pogodowa (CONNECT AT BT (EX.G)) Pewność funkcjonowania fabrycznie dobrane sondy, elektronika, zawór mieszający z siłownikiem, sprzęgło hydrauliczne, armatura Pewność instalacji prosta, czytelna konstrukcja urządzenia gwarantująca prawidłowe podłączenie elementów instalacji Wysoka estetyka malowana na biało obudowa Termostat granicznej temperatury Do wykorzystania ze wszystkimi kotłami marki Beretta o mocy do 35 kw (wyłącznie CONNECT AT BT LE kod: ) Zestawy stref grzewczych NAZWA ZESTAW DWÓCH STREF GRZEWCZYCH: OGRZEWANIA GRZEJNIKOWEGO I PODŁOGOWEGO WYMIARY w mm (wys. x szer. x gł.) CONNECT AT BT LE (EX.G.) 1, x 440 x , CONNECT AT BT LE 2, x 400 x ,17 1 Do wykorzystania wyłącznie z kotłami kondensacyjnymi EXCLUSIVE GREEN E i EXCLUSIVE BOILER GREEN HE. Cena zawiera obudowę malowaną na biało. 2 Cena zawiera obudowę malowaną na biało, dostarczaną w oddzielnym opakowaniu. 3 Zestawy CONNECT AT BT LE i CONNECT AT BT LE (EX.G.) nie współpracują z programatorem BeSMART w trybie komunikacji cyfrowej OT. U E , ,5 U E AKCESORIA E Zasilanie z kotła (¾ ) U Powrót do kotła (¾ ) MD Zasilanie strefy ogrzewania grzejnikowego (¾ ) M mix Zasilanie strefy ogrzewania podłogowego (1 ) R mix Powrót strefy ogrzewania podłogowego (1 ) RD Powrót strefy ogrzewania grzejnikowego (¾ ) MD M mix MD mix R mix mix RD RD RD R mix MD M mix mix CONNECT AT BT LE (EX.G.) CONNECT AT BT LE 49

50 Akcesoria ZESTAW DWÓCH I TRZECH STREF GRZEWCZYCH CONNECT BASE MIX LE Zestawy stref grzewczych ErP, wyposażone w energooszczędne pompy (GRUNDFOS UPM 3 AUTO L ) o współczynniku efektywności energetycznej EEI 0,23 Niezwykle proste rozwiązanie umożliwiające podłączenie dwóch (CONNECT BASE MIX 1 LE) lub trzech (CONNECT BASE MIX 2 LE) obiegów grzewczych Pewność funkcjonowania fabrycznie dobrane sondy, elektronika, termostatyczny zawór mieszający, sprzęgło hydrauliczne, armatura Pewność instalacji prosta, czytelna konstrukcja urządzenia gwarantująca prawidłowe podłączenie elementów instalacji Wysoka estetyka malowana na biało obudowa Termostat granicznej temperatury Do wykorzystania ze wszystkimi kotłami marki BERETTA o mocy do 35 kw CONNECT BASE MIX 1 LE CONNECT BASE MIX 2 LE Zestawy stref grzewczych NAZWA ZESTAW DWÓCH STREF GRZEWCZYCH: OGRZEWANIA GRZEJNIKOWEGO I PODŁOGOWEGO WYMIARY w mm (wys. x szer. x gł.) CONNECT BASE MIX 1 LE 1, x 400 x ,47 ZESTAW TRZECH STREF GRZEWCZYCH: OGRZEWANIA GRZEJNIKOWEGO (JEDNEJ) I OGRZEWANIA PODŁOGOWEGO (DWÓCH) CONNECT BASE MIX 2 LE 1, x 400 x ,81 1 Cena zawiera obudowę malowaną na biało, dostarczaną w oddzielnym opakowaniu. 2 Zestawy CONNECT BASE MIX 1 i 2 LE nie współpracują z programatorem BeSMART w trybie komunikacji cyfrowej OT. U E U E E Zasilanie z kotła (¾ ) U Powrót do kotła (¾ ) MD Zasilanie strefy ogrzewania grzejnikowego (¾ ) M mix(1, 2) Zasilanie strefy ogrzewania podłogowego (1, 2) (1 ) R mix(1, 2) Powrót strefy ogrzewania podłogowego (1, 2) (1 ) RD Powrót strefy ogrzewania grzejnikowego (¾ ) RD R mix MD M mix RD Rmix2 Rmix1 MD Mmix2 Mmix1 CONNECT BASE MIX 1 LE CONNECT BASE MIX 2 LE

51 Akcesoria PROGRAMATORY I AKCESORIA ZESTAWIENIE PROGRAMATORY BeSMART I AKCESORIA KOTŁY WISZĄCE EXCLUSIVE GREEN E MYNUTE GREEN E CIAO GREEN MySMART EXCLUSIVE BOILER GREEN HE MYNUTE BOILER GREEN POWER X MYNUTE CIAO Programator BeSMART WiFi zestaw standard NA WYPOSAŻENIU (A) (C) (A) (C) (C) 999,99 Programator BeSMART (A) (B) (A) (B) (B) 349, Modem WiFi BOX (wyposażony w przycisk WPS/Smartlink oraz złącze Outputs Boiler) 787, Odbiornik radiowy do kotła 209,99 AKCESORIA Komunikator ITFR 11 OT 157, Kostka przyłączeniowa programatora BeSMART (w trybie OT) i sondy zewnętrznej (kod 1799) NA WYPOSAŻENIU NA WYPOSAŻENIU NA WYPOSAŻENIU (C) (C) (C) 64, Pełna lista kotłów marki Beretta (również tych niebędących w aktualnej ofercie) kompatybilnych z systemem BeSMART jest dostępna na stronie (A) Do podłączenia w trybie komunikacji cyfrowej OT wymagany jest komunikator ITFR 11 (kod ). (B) Do podłączenia w trybie komunikacji cyfrowej OT wymagana jest kostka przyłączeniowa (kod ). (C) Kostka przyłączeniowa wymagana do podłączenia programatora BeSMART w trybie komunikacji cyfrowej OT znajduje się na wyposażeniu zestawu standard BeSMART WiFi (kod ). * Do wyczerpania zapasów 51

52 Akcesoria PROGRAMATORY I AKCESORIA ZESTAWIENIE PROGRAMATORY I AKCESORIA KOTŁY WISZĄCE EXCLUSIVE GREEN E MYNUTE GREEN E CIAO GREEN MySMART EXCLUSIVE BOILER GREEN HE MYNUTE BOILER GREEN POWER X MYNUTE CIAO Bezprzewodowa fotowoltaiczna sonda zewnętrzna 385, Programator elektroniczny tygodniowy ALPHA 7D 188, Programator elektroniczny tygodniowy bezprzewodowy ALPHA 7D 286, Sonda zewnętrzna (przy 25 C 12 kω) NA WYPOSAŻENIU NA WYPOSAŻENIU 155, Kostka przyłączeniowa sondy zewnętrznej (kod 1799) i programatora BeSMART (w trybie OT) NA WYPOSAŻENIU NA WYPOSAŻENIU NA WYPOSAŻENIU 64, Sonda do zasobników zewnętrznych 1 (przy 25 C 10 kω) NA WYPOSAŻENIU 109, Programator wyposażony w sondę NTC (przy 25 C 12 kω) na zasilaniu sprzęgła hydraulicznego. 52

53 Akcesoria PROGRAMATORY I AKCESORIA ZESTAWIENIE PROGRAMATORY I AKCESORIA KOTŁY WISZĄCE EXCLUSIVE GREEN E MYNUTE GREEN E CIAO GREEN MySMART EXCLUSIVE BOILER GREEN HE MYNUTE BOILER GREEN POWER X MYNUTE CIAO Zawór odcinający gaz 19 NA WYPOSAŻENIU 58,26 Konsola przyłączy, zawory odcinające c.o. z filtrem, zawór odcinający gaz (kocioł dwufunkcyjny) Konsola przyłączy, zawory odcinające c.o. z filtrem, zawór odcinający gaz (kocioł jednofunkcyjny) Zawory odcinające c.o. z filtrem NA WYPOSAŻENIU NA WYPOSAŻENIU 340,61 340,61 206, Zawory odcinające c.o. z filtrem 304,75 AKCESORIA Obudowa przyłączy hydraulicznych 126, Obudowa przyłączy hydraulicznych Przyłącze cyrkulacyjne NA WYPOSAŻENIU 115,76 82,41 1 Dotyczy modeli jednofunkcyjnych współpracujących z zasobnikiem c.w.u. 53

54 Akcesoria PROGRAMATORY I AKCESORIA ZESTAWIENIE PROGRAMATORY I AKCESORIA KOTŁY WISZĄCE EXCLUSIVE GREEN E MYNUTE GREEN E CIAO GREEN MySMART EXCLUSIVE BOILER GREEN HE MYNUTE BOILER GREEN POWER X MYNUTE CIAO Zestaw BE08 do sterowania zewnętrznym zaworem mieszającym 1 046, Sonda NTC do zestawu BE08 (przy 25 C 12 kω) 72, Przekaźnik zewnętrznej sygnalizacji błędu ITRF , Termostat granicznej temperatury niskiej strefy, Zestaw połączeniowy kotła gazowego z kotłem węglowym , Płytowy wymiennik ciepła 25 kw ¾ (w izolacji) do połączenia kotła gazowego z kotłem węglowym 634, Płytowy wymiennik ciepła 40 kw ¾ (w izolacji) do połączenia kotła gazowego z kotłem węglowym 7, Do wyczerpania zapasów. 2 Zestaw obejmuje: izolowany, płytowy wymiennik ciepła o mocy 40 kw ¾, rury połączeniowe INOX, uszczelki, termostat regulacji temp C, przekaźniki wraz z elementami montażowymi, puszkę elektryczną.

55 Akcesoria ZESTAWY PRZEZBROJENIOWE I RODZAJE GAZÓW ZESTAWY PRZEZBROJENIOWE MODEL KOTŁA TYP GAZU E GZ Ls GZ35 Lw GZ41,5 LPG CIAO 24 CAI Lx Z 1 Z 153 Z 152 Z MYNUTE 24 C.A.I. Lx Z 1 Z 153 Z 152 Z CIAO GREEN 25 C.S.I. Z 107 Z 124 Z Z CIAO GREEN 25 R.S.I. Z 107 Z 124 Z Z MYNUTE GREEN E 20 R.S.I. Z 144 Z 132 Z 133 Z MYNUTE GREEN E 25 C.S.I. Z 145 Z MYNUTE GREEN E 30 R.S.I. Z 145 Z EXCLUSIVE GREEN E 25 C.S.I. Z Z 132 Z 133 Z EXCLUSIVE GREEN E 25 R.S.I. Z Z 132 Z 133 Z EXCLUSIVE GREEN E 35 R.S.I. Z 139 Z MYNUTE BOILER GREEN 25 B.S.I. E Z 147 Z MYNUTE BOILER GREEN 35 B.S.I. E Z 149 Z EXCLUSIVE BOILER GREEN HE 25 B.S.I. Z 043 Z 044* POWER X R.S.I. Z 142 ** ** Z 143* MySMART 20 R.S.I. Z Z 132 Z 133 Z MySMART 28 C.S.I. Z Z FONTE Lx F 156 F 157 F 158 * Dostępny na wyposażeniu kotła. ** Zestaw niewymagany. Przezbrojenie kotła na gaz Ls i Lw polega na wprowadzeniu odpowiednich wartości parametrów na panelu sterowania kotła. ZESTAW Z ,14 Z ,14 Z ,14 Z ,14 Z ,14 Z ,14 Z ,14 Z ,89 Z ,48 Z ,48 Z ,48 Z ,89 Z ,48 Z ,14 Z 143 R.XDIAFR09 79,14 Z ,48 Z ,14 Z ,14 Z ,14 Z ,14 Z ,14 Z , Z , Z , Z , Z ,90 Z ,90 F ,30 F ,30 F 158 0IR ,30 AKCESORIA RODZAJE GAZÓW STARE OZNACZENIE NOWE OZNACZENIE RODZINA GAZ ODNIESIENIA CIŚNIENIA ZASILANIA GZ E G20 20 mbar GZ35 Ls G mbar GZ41,5 Lw G27 20 mbar LPG P G31 36 mbar P/B G30 36 mbar 55

56 Stalowe systemy kominowe MAKSYMALNE DŁUGOŚCI PRZEWODÓW POWIETRZNO-SPALINOWYCH EXCLUSIVE GREEN E SYST. KONCENTRYCZNY / SYSTEM KONCENTRYCZNY / SYSTEM ROZDZIELONY + MODEL KOTŁA SYSTEM MAKSYMALNA DŁUGOŚĆ EXCLUSIVE GREEN E 25 C.S.I. / 25 R.S.I. STRATA NA KOLANIE 90 / MAKSYMALNA DŁUGOŚĆ STRATA NA KOLANIE 90 / MAKSYMALNA DŁUGOŚĆ + B23P B53P* STRATA NA KOLANIE 90 / pionowy do 8, m 1,6 / 1,3 m do 20,00 m 1,5 / 1,0 m do + m do m 1,5 / 1,0 m poziomy do 7, m EXCLUSIVE GREEN E 35 R.S.I. pionowy do 8,85 m 1,6 / 1,3 m do 14,85 m 1,5 / 1,0 m do m do m 1,5 / 1,0 m poziomy do 7,85 m MYNUTE GREEN E SYST. KONCENTRYCZNY / SYSTEM KONCENTRYCZNY / SYSTEM ROZDZIELONY + MODEL KOTŁA SYSTEM MAKSYMALNA DŁUGOŚĆ STRATA NA KOLANIE 90 / MAKSYMALNA DŁUGOŚĆ STRATA NA KOLANIE 90 / MAKSYMALNA DŁUGOŚĆ + B23P B53P* STRATA NA KOLANIE 90 / MYNUTE GREEN E 25 C.S.I. MYNUTE GREEN E 20 R.S.I. MYNUTE GREEN E 30 R.S.I. pionowy do 8,85 m 1,6 / 1,3 m do 14,85 m 1,5 / 1,0 m do 53 m + 53 m do m 1,5 / 1,0 m poziomy do 7,85 m pionowy do 8, m 1,6 / 1,3 m do 20,00 m 1,5 / 1,0 m do m + m do m 1,5 / 1,0 m poziomy do 7, m pionowy do 8,85 m 1,6 / 1,3 m do 14,85 m 1,5 / 1,0 m do 42 m + 42 m do m 1,5 / 1,0 m poziomy do 7,85 m CIAO GREEN SYST. KONCENTRYCZNY / SYSTEM KONCENTRYCZNY / SYSTEM ROZDZIELONY + MODEL KOTŁA SYSTEM MAKSYMALNA DŁUGOŚĆ CIAO GREEN 25 C.S.I. / 25 R.S.I. STRATA NA KOLANIE 90 / MAKSYMALNA DŁUGOŚĆ STRATA NA KOLANIE 90 / MAKSYMALNA DŁUGOŚĆ + B23P B53P* STRATA NA KOLANIE 90 / pionowy do 6,85 m 1,6 / 1,3 m do 15,3 m 1,5 / 1,0 m do m do 70 m 1,5 / 1,0 m poziomy do 5,85 m MySMART SYST. KONCENTRYCZNY / SYSTEM KONCENTRYCZNY / SYSTEM ROZDZIELONY + MODEL KOTŁA SYSTEM MAKSYMALNA STRATA DŁUGOŚĆ NA KOLANIE MAKSYMALNA STRATA MAKSYMALNA DŁUGOŚĆ STRATA 90 / DŁUGOŚĆ NA KOLANIE NA KOLANIE 90 / + B23P B53P* 90 / pionowy do 8,8 m MYSMART 28 C.S.I. / 20 R.S.I. 1,6 / 1,3 m do 20 m 1,5 / 1,0 m do + m do m 1,5 / 1,0 m poziomy do 7,8 m EXCLUSIVE BOILER GREEN HE SYST. KONCENTRYCZNY / SYSTEM KONCENTRYCZNY / SYSTEM ROZDZIELONY + MODEL KOTŁA SYSTEM MAKSYMALNA DŁUGOŚĆ EXCLUSIVE BOILER GREEN HE 25 B.S.I. STRATA NA KOLANIE 90 / MAKSYMALNA DŁUGOŚĆ STRATA NA KOLANIE 90 / MAKSYMALNA DŁUGOŚĆ + B23P B53P* STRATA NA KOLANIE 90 / pionowy do 8,85 m 1,6 / 1,3 m do 14,85 m 1,5 / 1,0 m do m do m 1,5 / 1,0 m poziomy do 7,85 m MYNUTE BOILER GREEN SYST. KONCENTRYCZNY / SYSTEM KONCENTRYCZNY / SYSTEM ROZDZIELONY + MODEL KOTŁA SYSTEM MAKSYMALNA DŁUGOŚĆ MYNUTE BOILER GREEN 25 B.S.I. E MYNUTE BOILER GREEN 35 B.S.I. E pionowy poziomy pionowy poziomy do 8,85 m do 7,85 m do 8,85 m do 7,85 m STRATA NA KOLANIE 90 / MAKSYMALNA DŁUGOŚĆ STRATA NA KOLANIE 90 / MAKSYMALNA DŁUGOŚĆ + B23P B53P* STRATA NA KOLANIE 90 / 1,6 / 1,3 m do 14,85 m 1,5 / 1,0 m do 36 m + 36 m do m 1,5 / 1,0 m 1,6 / 1,3 m do 14,85 m 1,5 / 1,0 m do 40 m + 40 m do m 1,5 / 1,0 m POWER X SYST. KONCENTRYCZNY / SYSTEM KONCENTRYCZNY / SYSTEM ROZDZIELONY + MODEL KOTŁA MAKSYMALNA STRATA DŁUGOŚĆ NA KOLANIE MAKSYMALNA STRATA MAKSYMALNA DŁUGOŚĆ STRATA 90 / DŁUGOŚĆ NA KOLANIE NA KOLANIE 90 / + B23P B53P* 90 / POWER X R.S.I. do 10 m 3,0 / 1,0 m do 30 m 3,0 / 1,0 m do m do m 3,0 / 1,0 m 56 * Pobór powietrza z pomieszczenia.

57 Stalowe systemy kominowe SYSTEM POWIETRZNO-SPALINOWY KONCENTRYCZNY Ø/ Koncentryczne przyłącze (Ø/) do przewodu spalinowego Ø montowanego w szachcie kominowym System powietrzno-spalinowy z płytą dachową STALOWE SYST. KOMIN. Poglądowy schemat dla kotła: MYNUTE GREEN E 25 C.S.I. kocioł kondensacyjny Maksymalna długość przewodu powietrzno-spalinowego Ø/ = 14,85 m (należy uwzględnić skrócenie na każde kolano 90 1,5 m) Maksymalna długość przewodu koncentrycznego Ø/ przedstawionego na schemacie wynosi H+L = 11,85 m Tabele maksymalnych długości przewodów powietrzno-spalinowych znajdują się na str

58 Stalowe systemy kominowe SYSTEM POWIETRZNO-SPALINOWY KONCENTRYCZNY Ø/ System powietrzno-spalinowy koncentryczny do kotłów kondensacyjnych (EXCLUSIVE GREEN E, MYNUTE GREEN, CIAO GREEN, MySMART, EXCLUSIVE BOILER GREEN HE, MYNUTE BOILER GREEN). System spalinowy wykonany ze stali nierdzewnej Zestawy powietrzno-spalinowe koncentryczne (Ø/) Zestaw powietrzno-spalinowy poziomy Ø/ / Adapter do kotła wykonany ze stali kwasoodpornej Opaska do adaptera w komplecie. 593,51 Zestaw powietrzno-spalinowy pionowy Ø/ , Adapter do kotła wykonany ze stali kwasoodpornej Opaska do adaptera w komplecie. Zestaw przyłączeniowy w szacht kominowy Ø/ , Adapter do kotła wykonany ze stali kwasoodpornej Opaska do adaptera w komplecie. Zestaw renowacyjny do istniejących wkładów kominowych Ø/ i mm HIT! o-ring rozeta przedłużenie Ø 694, Adapter do kotła wykonany ze stali kwasoodpornej Opaska do adaptera w komplecie. 58 UWAGA: W ceny elementów wliczona jest uszczelka.

59 Stalowe systemy kominowe SYSTEM POWIETRZNO-SPALINOWY KONCENTRYCZNY Ø/ System powietrzno-spalinowy koncentryczny do kotłów kondensacyjnych (EXCLUSIVE GREEN E, MYNUTE GREEN, CIAO GREEN, MySMART, EXCLUSIVE BOILER GREEN HE, MYNUTE BOILER GREEN). System spalinowy wykonany ze stali nierdzewnej Adaptery powietrzno-spalinowe koncentryczne (Ø/) lub Adapter Ø/ Ø/ Adapter kolanowy Ø/ Ø/ / Adapter do kotła wykonany ze stali kwasoodpornej Opaska do adaptera w komplecie ,34 lub , Adapter do kotła wykonany ze stali kwasoodpornej Opaska do adaptera w komplecie. Adaptery trójnikowe powietrzno-spalinowe koncentryczne (Ø/) z wyczystką Adapter trójnikowy Ø/ Ø/ 304, Adapter do kotła wykonany ze stali kwasoodpornej Opaska do adaptera w komplecie. Elementy systemu powietrzno-spalinowego koncentrycznego (Ø/) Przedłużenie Ø/ 0 mm 0 2 STALOWE SYST. KOMIN , Przedłużenie Ø/ 0 mm , Przedłużenie Ø/ 2 mm , UWAGA: W ceny elementów wliczona jest uszczelka

60 Stalowe systemy kominowe SYSTEM POWIETRZNO-SPALINOWY KONCENTRYCZNY Ø/ System powietrzno-spalinowy koncentryczny do kotłów kondensacyjnych (EXCLUSIVE GREEN E, MYNUTE GREEN, CIAO GREEN, MySMART, EXCLUSIVE BOILER GREEN HE, MYNUTE BOILER GREEN). System spalinowy wykonany ze stali nierdzewnej Elementy systemu powietrzno-spalinowego koncentrycznego (Ø/) Uszczelka dachowa do dachów skośnych ceramicznych i gontów bitumicznych Ø/ (20 )* / , Uszczelka dachowa do dachów płaskich i skośnych wykonanych z blachodachówki Ø/ (0 20 )* , Kolano 90 Ø/ , Kolano Ø/ , Kolektor powietrzno-spalinowy poziomy Ø/ , System powietrzno-spalinowy pionowy Ø/* , System powietrzno-spalinowy pionowy z płytą dachową Ø/* , UWAGA: W ceny elementów wliczona jest uszczelka. * Elementy niemalowane na biało.

61 Stalowe systemy kominowe SYSTEM POWIETRZNO-SPALINOWY KONCENTRYCZNY Ø/ System powietrzno-spalinowy koncentryczny do kotłów kondensacyjnych (EXCLUSIVE GREEN E, MYNUTE GREEN, CIAO GREEN, MySMART, EXCLUSIVE BOILER GREEN HE, MYNUTE BOILER GREEN). System spalinowy wykonany ze stali nierdzewnej Elementy systemu powietrzno-spalinowego koncentrycznego (Ø/) Osłona Ø* Rozeta Ø (biała) / , , Obejma do muru Ø* 78, Obejma dystansowa Ø* 200, Opaska do adaptera Ø (zapasowa) Uszczelka Ø (zapasowa)* 46,15 STALOWE SYST. KOMIN. 36, UWAGA: W ceny elementów wliczona jest uszczelka. * Elementy niemalowane na biało. 61

62 Stalowe systemy kominowe SYSTEM POWIETRZNO-SPALINOWY KONCENTRYCZNY Ø/ System powietrzno-spalinowy koncentryczny do kotłów kondensacyjnych (EXCLUSIVE GREEN E, MYNUTE GREEN, CIAO GREEN, MySMART, EXCLUSIVE BOILER GREEN HE, MYNUTE BOILER GREEN). System spalinowy wykonany ze stali nierdzewnej Elementy systemu spalinowego Ø do szachtu kominowego elementy niemalowane Przedłużenie Ø 0 mm* / Przedłużenie Ø 0 mm* PAKIET 25 SZTUK , ,82 (66,47 / szt.) Przedłużenie Ø 0 mm* ,71 Przedłużenie Ø 2 mm* Kolano 90 Ø z podstawką* , , Kolano renowacyjne 90 Ø z obejmą centrująco-montażową* 81 3, Kolano 90 Ø* , Obejma dystansowa Ø (3 szt.)* , UWAGA: W ceny elementów wliczona jest uszczelka. * Elementy niemalowane na biało.

63 Stalowe systemy kominowe SYSTEM POWIETRZNO-SPALINOWY ROZDZIELONY Ø+Ø Przewód spalinowy Ø montowany w szachcie kominowym, przewód powietrzny Ø wyprowadzony przez ścianę Poglądowy schemat dla kotła: MYNUTE GREEN E 20 R.S.I. kocioł kondensacyjny Maksymalna długość przewodu spalinowego Ø i powietrznego Ø = m + m (należy uwzględnić skrócenie na każde kolano 90 1,5 m) System pionowy (Ø) z płytą dachową Obejma dystansowa Ø Przedłużenie Ø Rozeta Ø Kolano 90 Ø z podstawką Kolektor poziomy Ø Kolano 90 Ø Przedłużenie Ø STALOWE SYST. KOMIN. Zestaw przyłączeniowy rozdzielony (Ø/ Ø + Ø) Tabele maksymalnych długości przewodów powietrzno-spalinowych znajdują się na str

64 Stalowe systemy kominowe SYSTEM POWIETRZNO-SPALINOWY ROZDZIELONY Ø+Ø System powietrzno-spalinowy rozdzielony do kotłów kondensacyjnych (EXCLUSIVE GREEN E, MYNUTE GREEN, CIAO GREEN, MySMART, EXCLUSIVE BOILER GREEN HE, MYNUTE BOILER GREEN). System spalinowy wykonany ze stali nierdzewnej Adaptery powietrzno-spalinowe rozdzielone (Ø) Adapter przyłączeniowy rozdzielony Ø/ Ø + Ø Adapter do kotła wykonany ze stali kwasoodpornej Opaska do adaptera w komplecie ,57 Zestaw przyłączeniowy rozdzielony Ø/ Ø + Ø Zestaw przyłączeniowy wkonany ze stali kwasoodpornej Opaska do adaptera w komplecie. Zestaw przyłączeniowy rozdzielony Ø/ Ø + Ø/* ,95 184, Zestaw przyłączeniowy wkonany ze stali kwasoodpornej Opaska do adaptera w komplecie. Elementy systemu powietrzno-spalinowego rozdzielonego (Ø) Przedłużenie Ø 0 mm ,79 Przedłużenie Ø 0 mm ,56 Przedłużenie Ø 2 mm *UWAGA: Zestaw może być stosowany wyłącznie do kotłów CIAO GREEN ,49 Kolano 90 Ø 124, Kolano Ø 115, Zestaw kondensatu Ø 1 184, UWAGA: W ceny elementów wliczona jest uszczelka. 1

65 Stalowe systemy kominowe SYSTEM POWIETRZNO-SPALINOWY ROZDZIELONY Ø+Ø System powietrzno-spalinowy rozdzielony do kotłów kondensacyjnych (EXCLUSIVE GREEN E, MYNUTE GREEN, CIAO GREEN, MySMART, EXCLUSIVE BOILER GREEN HE, MYNUTE BOILER GREEN). System spalinowy wykonany ze stali nierdzewnej Elementy systemu powietrzno-spalinowego rozdzielonego (Ø) Kolektor poziomy Ø 0 175, System pionowy Ø* , System pionowy Ø z płytą dachową* , Uszczelka dachowa do dachów płaskich i skośnych wykonanych z blachodachówki Ø (0 20 )* , Uszczelka dachowa do dachów skośnych ceramicznych i gontów bitumicznych Ø (20 )* , Rozeta Ø (biała) STALOWE SYST. KOMIN , Osłona Ø* , UWAGA: W ceny elementów wliczona jest uszczelka. * Elementy niemalowane na biało. 65

66 Stalowe systemy kominowe SYSTEM POWIETRZNO-SPALINOWY ROZDZIELONY Ø+Ø System powietrzno-spalinowy rozdzielony do kotłów kondensacyjnych (EXCLUSIVE GREEN E, MYNUTE GREEN, CIAO GREEN, MySMART, EXCLUSIVE BOILER GREEN HE, MYNUTE BOILER GREEN). System spalinowy wykonany ze stali nierdzewnej Elementy systemu powietrzno-spalinowego rozdzielonego (Ø) Obejma do muru Ø* Opaska do adaptera Ø (zapasowa) ,49 46,15 Uszczelka Ø (zapasowa) ,94 Elementy systemu spalinowego Ø do szachtu kominowego elementy niemalowane Przedłużenie Ø 0 mm* ,94 Przedłużenie Ø 0 mm* PAKIET 25 SZTUK ,82 (66,47 / szt.) Przedłużenie Ø 0 mm* ,71 Przedłużenie Ø 2 mm* Kolano 90 Ø z podstawką* , , Kolano 90 Ø* , Obejma dystansowa Ø (3 szt.)* , UWAGA: W ceny elementów wliczona jest uszczelka. * Elementy niemalowane na biało.

67 Stalowe systemy kominowe SYSTEM POWIETRZNO-SPALINOWY DO KOTŁÓW POWER X Koncentryczne przyłącze (Ø/) do przewodu spalinowego Ø montowanego w szachcie kominowym schemat poglądowy System powietrzno-spalinowy pionowy Ø/ z płytą dachową Przedłużenie Ø 0 mm Obejma centrująca Ø Osłona Ø Trójnik 93 Ø/ (z rewizją) Adapter przyłączeniowy Ø+Ø Ø/ Kolano Ø z podstawką Przedłużenie Ø/ 0 mm STALOWE SYST. KOMIN. Tabela maksymalnych długości przewodów powietrzno-spalinowych do kotłów kondensacyjnych POWER X POWER X SYST. KONCENTRYCZNY / SYSTEM KONCENTRYCZNY / SYSTEM ROZDZIELONY + MODEL KOTŁA MAKSYMALNA STRATA DŁUGOŚĆ NA KOLANIE MAKSYMALNA STRATA MAKSYMALNA DŁUGOŚĆ STRATA 90 / DŁUGOŚĆ NA KOLANIE NA KOLANIE 90 / + B23P B53P* 90 / POWER X R.S.I. do 10 m 3,0 / 1,0 m do 30 m 3,0 / 1,0 m do m do m 3,0 / 1,0 m * Pobór powietrza z pomieszczenia. 67

68 Stalowe systemy kominowe ED 2 mm / E.I. HP ED 0 mm / E.I. HP SYSTEM POWIETRZNO-SPALINOWY Ø/ DO KOTŁÓW POWER X ED 0 mm / E.I. HP 2 0 Elementy systemu powietrzno-spalinowego koncentrycznego Ø/ do kotłów kondensacyjnych POWER X Adapter przyłączeniowy Ø+Ø Ø/ ED 2 mm / E.I. HP STH / E.I. HP ED 0 mm / E.I. HP ,73 0 ED 0 mm / E.I. HP STH / E.I. HP 30 DU HP 68 / Przedłużenie Ø/ 0 mm Przedłużenie Ø/ 0 mm Przedłużenie Ø/ 2 mm Trójnik 93 Ø/ (z rewizją) Kolano Ø/ Kolano Ø/ ED 2 mm / E.I. HP 170,5 0 ED 2 mm / E.I. HP 7 70, ,5 0 EC / E.I. HP EC 90 / E.I. HP EC / E.I. HP 170, EC / E.I. HP ,16 209,48 70,5 89,5 7 0 EC / E.I. HP 0 EC 90 / E.I. HP 690 EC / E.I. HP TH 93 / E.I. STH / E.I. HP ED 0 mm Ø / DU HP ED 0 mm Ø / DU HP ,5 152, ED 0 mm / E.I. HP ,5 89,5 0 EC / E.I. HP EC 90 / E.I. HP EC / E.I. HP EC 90 / E.I. HP 0 ED 2 mm / E.I. HP ED 0 mm / E.I. HP ED 0 mm / E.I. HP TH 93 / E.I. 690 TH 93 / E.I , EC Ø / DU HP EC Ø / DU HP CPI DU HP CMI DU HP CMT 135 Ø DU HP P Ø DU / EAS 145 R Kolektor powietrzno-spalinowy poziomy Ø/ Osłona Ø Obejma do muru Ø ED 2 mm Ø / DU HP ED 0 mm Ø / DU HP Elementy proste EAS CPI Ø EAS HP 193 ED 0 0 mm Ø / DU HP CPI z podstawą Ø EAS HP Coller EAS ED 2 mm / E.I. HP 170, EC / E.I. HP STH / E.I. HP 2 215,5 152,5 70,5 89,5 ED 0 mm / E.I. HP 159, EC 90 / E.I. HP ED 2 mm / 135 E.I. HP EC 90 / E.I. HP ED 2 mm / 158 E.I. HP 97 EC / E.I. HP 0 170,5 STH / E.I. HP EC / E.I. HP CMT Ø EAS ED 0 mm / E.I. HP ED 0 mm / E.I. HP EC / E.I. HP 2 242,55 215,5 152, TH 93 / E.I EC 90 / E.I. HP ED 0 mm / E.I. HP Kołnierz maskujący 158 EAS 90 CMT Ø EAS ,5 152, , 158 EC / E.I. HP 290 EC / E.I. HP ED 0 mm / E.I. HP 215,5 152,5 EC / E.I. HP , EC 90 / E.I. HP Kolano 87 z podporą EAS CMT Ø EAS EC / E.I. HP 2 ED 0 mm / E.I. HP ED 0 mm / E.I. HP ED 0 mm / E.I. HP 72, STH / E.I. HP 30 DU HP EC Ø / DU HP CPI DU HP CMI DU HP CMT Ø DU HP P Ø DU / EAS RCM 5-20 DU HP RCM DU HP S HP 193 Uszczelka zapasowa Ø CPI z podstawą Ø EAS HP 242 CMT Ø EAS CMT Ø EAS UWAGA: W ceny elementów wliczona jest uszczelka oraz obejma spinająca. System spalinowy wykonany ze stali kwasoodpornej , niemalowany, posiada wymaganą klasę szczelności gazowej H CMT Ø EAS JTS Ø EAS BA EAS 49,61 TH 93 / E.I , STH / E.I. HP JTS Ø EAS ED TH 93 / E.I. ED 0 m 87 EC / E.I. HP 2 93 ED ECSP E.I. z czerpnią powietrza

69 ED 2 mm / E.I. HP ED 0 mm / E.I. HP ED 0 mm / E.I. HP Stalowe systemy kominowe STH / E.I. HP STH / E.I. HP SYSTEM POWIETRZNO-SPALINOWY Ø/ DO KOTŁÓW POWER X 2 0 ED 2 mm / E.I. HP ED 0 mm / E.I. HP ED 0 mm / E.I. HP Elementy systemu powietrzno-spalinowego koncentrycznego Ø/ do kotłów kondensacyjnych POWER X P HP 165 Adapter przyłączeniowy Ø+Ø Ø/ Przedłużenie Ø/ 0 mm Przedłużenie Ø/ 0 mm Przedłużenie Ø/ 2 mm 270 Trójnik 93 Ø/ (z rewizją) ED 2 mm Ø / DU HP Kolano Ø/ Kolano Ø/ 170,5 ED 2 mm / E.I. HP / EC / E.I. HP 170, ,5 89,5 EC 90 / E.I. HP STH / E.I. HP ED 2 mm / E.I. HP 2 EC / E.I. HP EC / E.I. HP TH 93 / E.I EC / E.I. HP 215,5 152,5 70,5 89,5 STH / E.I. HP EC / E.I. HP EC 90 / E.I. HP EC / E.I. HP ,5 152,5 EC 90 / E.I. HP EC / E.I. HP 2 TH 93 / E.I. 140 ED 0 mm / E.I. HP 2 325,24 325,24 231,53 176,40 TH 93 JTS / Ø E.I. EAS ED 0 mm / E.I. HP 0 7 ED 0 mm /690 E.I. HP ED 2 mm / E.I. HP ED 0 mm / E.I. HP 70,5 ED 0 mm / E.I. HP 89, EC / E.I. HP EC 90 / E.I. HP 7 EC / E.I. HP EC 90 / E.I. HP ECSP E.I. Kolektor powietrzno-spalinowy poziomy Ø/ 7 z czerpnią powietrza EC Ø / DU HP EC Ø / DU HP CPI DU HP CMI DU HP CMT Ø DU HP P Ø DU / EAS RCM 5-20 DU HP RC , TH 93 / E.I. STH / E.I. HP 3 TH 93 / E.I. 400 STH / E.I. HP ED 2 mm / E.I. HP 170,5 EC / E.I. HP EC 90 / E.I. HP Kołnierz maskujący 200 EAS 0 0 mm / E.I. HP 0 ED 0 mm / E.I. HP Osłona Ø Obejma do muru Ø CPI Ø EAS HP 240 Wspornik ścienny SMI DU ED 0 mm Ø / DU HP 90 TH 93 / E.I. ED 0 mm / E.I. HP 0 ED 0 mm / E.I. HP ED 2 mm / E.I. HP 170,5 3070,5 89,5 CPI z podstawą Ø EAS HP CMT Ø EAS Obejma centrująca Ø (1 szt.) ,5 152, EC 90 / E.I. HP ED 0 mm / E.I. HP 1 97 EC / E.I. HP ED 0 mm Ø / DU HP EC / E.I. HP CMT TH Ø 93 / EAS E.I ED 0 mm / E.I. HP ED 0 mm / E.I. HP 0 215,5 152,5 EC / E.I. HP EC 90 / E.I. HP Kołnierz maskujący System powietrzno-spalinowy 1 EAS pionowy 135 Ø/ BA EAS 1 1 EC / E.I. HP 0 EC / E.I. HP STH / E.I. HP ED 0 mm / E.I. HP Wspornik ścienny SMI DU System powietrzno-spalinowy pionowy z płytą dachową Ø/ ED 0 mm / E.I. HP STH / E.I. HP Uszczelka zapasowa Ø CTIV / E.I. HP TH 93 / E.I. UWAGA: 1 W ceny elementów wliczona jest uszczelka oraz obejma spinająca. 207 System spalinowy 1 wykonany ze stali kwasoodpornej , niemalowany, posiada wymaganą klasę szczelności gazowej H STH / E.I. HP ECSP E.I. z czerpnią powietrza 0 ED 0 mm / E.I. HP 259,09 1 STH / E.I. HP ECSP E.I. z czerpnią powietrza 237,04 EC / E.I. HP 0 Wspornik ścienny SMI 1DU Wspornik ścienny SMI CMT Ø EAS BA EAS ECSP E.I. z czerpnią powietrza CTIV / E.I. HP CTIV SPEC / E.I. HP x , x , Ad od od Adapter rozdzielczy z poborem powietrza z pomieszczenia 200 BA 200 EAS , , , CTIV SPEC / E.I. HP , 1 19, Adapter rozdzielczy od góry + od dołu / STALOWE SYST. KOMIN x

70 CTIV / E.I. HP Stalowe systemy kominowe STH / E.I. HP Elementy systemu powietrzno-spalinowego rozdzielonego Ø+Ø do kotłów kondensacyjnych POWER X x CENA CMT NETTO Ø EAS ,19 2 CMT Ø EAS 1 400x x CMT Ø EAS 49, CMT Ø EAS x x spinająca. 400x400 UWAGA: W ceny elementów wliczona jest uszczelka oraz181 obejma 2 System spalinowy wykonany ze stali kwasoodpornej , niemalowany, posiada wymaganą klasę szczelności gazowej H x x CMT Ø EAS CMT Ø EAS 170, CPI z podstawą Ø EAS HP EAS HP CPI Ø P Ø DU CPI z podstawą Ø EAS HP 400 CMT CMT Ø DU HP 105, 116 CPI z podstawą Ø EAS HP x Uszczelka zapasowa Ø CMI DU HP 400x ,39 1 CMI DU HP CENA NETTO Ø EAS HP 4 CPI x400 1 CPI Ø EAS HP x330 Obejma do muru Ø x , BA EAS 142 CPI DU HP CPI DU HP 2 CPI DU HP System spalinowy pionowy z płytą dachową Ø EC Ø / DU HP EC Ø / DU HP x400 EC1 Ø / DU HP , EC Ø / DU HP EC Ø / DU HP BA EAS , System spalinowy pionowy Ø x DU HP EC Ø / Osłona Ø 330x ścienny SMI 1DU Wspornik 0 ED 0 mm Ø/ DU HP , CENA NETTO EAS Kołnierz maskujący 1 EAS 12 Kolektor spalinowy poziomy Ø 7Kołnierz mmmaskujący (osłony w komplecie) 0215 ED Adapter rozdzielczy CENA NETTO od góry + od dołu / x ED 0 mm Ø/DU HP ED 0 mm Ø/ DU 0 HP , ED 2 mm Ø/ DU HP Ø Obejma centrująca ED 0 mm Ø/ DU HP ED 2 mm Ø148 / DU HP NETTO 0 Adapter rozdzielczy od góry + od dołu0 / ED 0 mm Ø/ DU HP Wspornik ścienny SMI DU 110,41 79 CENA ED 2 mm Ø/ DU HP TH 93 / E.I Wspornik ścienny SMI DU Kolano 188 Ø z podstawką x TH 93 / E.I Kolano Ø TH 93 / E.I Adapter 79 rozdzielczy od góry od dołu / Adapter rozdzielczy od góry + od dołu / ,40 EC / E.I. HP Adapter rozdzielczy , Przedłużenie Ø 2 mm Adapter rozdzielczy z poborem powietrza z pomieszczenia Przedłużenie Ø 0 mm / E.I.1 HP ECSP E.I. z czerpnią powietrza 1 EC 90 / E.I. HP 1 121,28 Adapter rozdzielczy Przedłużenie Ø EC / E.I. HP 0 mm , EC / E.I. HP 90 / E.I. HP ,5 152, Adapter rozdzielczy + z poborem powietrza z pomieszczenia Zestawprzyłączeniowy Ø (do poboru powietrza z pomieszczenia) EC 90 / E.I. HP ECSP 1 E.I. 215 z czerpnią powietrza 5 12 C / E.I. HP ,5 152, Zestaw przyłączeniowy rozdzielony Ø+Ø STH / E.I. HP CTIV SPEC / E.I. HP 0 SYSTEM POWIETRZNO-SPALINOWY Ø+Ø DO KOTŁÓW POWER X ED 0 mm / E.I. HP STH / E.I. HP ED 0 mm / E.I. HP

71 Stalowe systemy kominowe SYSTEM SPALINOWY IZOLOWANY Ø DO KOTŁÓW POWER X Elementy systemu spalinowego izolowanego Ø do kotłów kondensacyjnych POWER X Kolano Ø/ SI Ø z czerpnią powietrza , Redukcja Ø SI Ø , Przedłużenie SI Ø 0 mm Przedłużenie SI Ø 0 mm Przedłużenie SI Ø 2 mm Kolano SI Ø Kolano SI Ø ED 2 mm Ø / DU HP 0 0 mm Ø / DU HP 2 ED 0 mm Ø / DU HP 2 ED 2 mm Ø / DU HP ED 0 mm Ø / DU HP ED 2 mm Ø / DU HP ED 0 mm Ø / DU HP 0 0 3, ED 2 mm Ø / DU HP 2 ED 2 mm Ø / DU HP ED 0 mm Ø / DU HP 248,06 ED 0 mm Ø / DU HP ED 0 mm Ø / DU HP ED 0 mm Ø / DU HP ED 0 EC Ø / DU HP EC Ø / DU HP 200 CPI DU HP CMI DU HP ED 0 mm Ø / DU HP ,40 435, ,75 ED 0 mm Ø / DU HP ED 0 m Obejma do muru SI Ø EC Ø / DU HP EC Ø / DU HP CPI DU HP CMI DU HP DU HP CPI Ø EAS HP 220 CPI z podstawą Ø EAS HP 402 CMT Ø EAS 116 CMT Ø EAS HP CPI DU HP CMI DU HP CMT Ø DU HP P Ø DU / EAS RCM 5-20 DU HP RCM DU HP SMI DU HP Wysięgnik SI Ø do obejmy 5 20 CPI Ø EAS HP EC Ø / DU HP EC Ø / DU HP EC Ø / DU HP EC Ø / DU HP CPI DU HP CMI DU HP 142 EC Ø / DU HP EC Ø / DU HP 0 CPI z podstawą Ø EAS HP CMT 0 Ø EAS ED 2 mm Ø / DU HP ED 0 mm Ø / DU HP CPI Ø EAS HP CPI DU HP 117 CMT 116Ø DU HP P 117 Ø DU / EAS I DU HP CMI DU HP CMT Ø DU HP P Ø DU / EAS RCM 5-20 DU HP CPI Ø RCM EAS HP DU HP CPI z podstawą Ø SMI EAS HPDU HP 362 Wspornik ścienny SI Ø CPI Ø EAS HP 0 DU HP CMT Ø DU HP P Ø DU / EAS odstawą Ø EAS HP CMT Ø EAS CMT Ø EAS ED 0 mm Ø / DU HP Wysięgnik SI Ø do obejmy CPI z podstawą Ø EAS HP System spalinowy pionowy SI Ø RCM 5-20 DU HP CMT Ø EAS CMT Ø EAS RCM DU HP JTS Ø EAS CMT Ø EAS 330 SMI DU HP ED 0 mm Ø / 139 DU HP 330 CPI z podstawą Ø EAS HP 298 CMT Ø EAS , ,81 2 CPI DU HP CMT Ø EAS ,38 402, , CMT Ø EAS 362 JTS Ø EAS CMT Ø DU H 298 CMT Ø EAS STALOWE SYST. KOMIN. 139 CM EC Ø / DU HP EC Ø / DU HP CPI DU HP CMI DU HP CMT Ø DU HP CMT Ø EAS CMT Ø EAS CMT Ø EAS JTS Ø EAS UWAGA: W ceny elementów wliczona jest uszczelka oraz obejma spinająca. System spalinowy wykonany ze stali kwasoodpornej , niemalowany, posiada wymaganą klasę szczelności gazowej H1. System spalinowy izolowany dostępny na zamówienie, czas realizacji do 10 dni roboczych. 71

72 Systemy kominowe PP dla kotłów kondensacyjnych TABELE MAKS. DŁUGOŚCI PRZEWODÓW POWIETRZNO-SPALINOWYCH PP Wiszące kotły kondensacyjne TYP KONCENTRYCZNY ROZDZIELONY Ø/ Ø+Ø DOPUSZCZENIA KONFIGURACJI KOMINA MySMART 28 C.S.I. 20,00 m m + m B23P - B53P - C13 - C13x - C33 - C33x - C43 - C43x - MySMART 20 R.S.I. 20,00 m m + m C53 - C53x - C63 - C63x - C83 - C83x - C93 - C93x Exclusive GREEN E 25 C.S.I./ R.S.I. 20,00 m m + m B23P - B53P - C13 - C13x - C23 - C33 - C33x - C43 - C43x - Exclusive GREEN E 35 R.S.I. 14,85 m 38 m + 38 m C53 - C53x - C63 - C63x - C83 - C83x - C93 - C93x Exclusive BOILER GREEN HE 25 B.S.I. 14,85 m 32 m + 32 m Mynute GREEN E 25 C.S.I. 14,85 m 53 m + 53 m Mynute GREEN E 20 R.S.I. 20,00 m m + m B23P - B53P - C13 - C13x - C23 - C33 - C33x - C43 - C43x - C53 - C53x - C63 - C63x - C83 - C83x - C93 - C93x B23P - B53P - C13 - C13x - C23 - C33 - C33x - C43 - C43x - C53 - C53x - C63 - C63x - C83 - C83x - C93 - C93x B23P - B53P - C13 - C13x - C33 - C33x - C43 - C43x - C53 - C53x - C63 - C63x - C83 - C83x - C93 - C93x Mynute GREEN E 30 R.S.I. 14,85 m 42 m + 42 m B23P - B53P - C13 - C13x - C23 - C33 - C33x - C43 - C43x - Mynute BOILER GREEN 25 B.S.I. E 14,85 m 36 m + 36 m C53 - C53x - C63 - C63x - C83 - C83x - C93 - C93x Mynute BOILER GREEN 35 B.S.I. E 14,85 m m + m Ciao GREEN 25 C.S.I. / R.S.I. 15,30 m 45 m + 45 m QUADRA GREEN 25 C.S.I. / R.S.I. 15,30 m 45 m + 45 m Ciao AT 25 C.S.I. 11,00 m 20 m + 20 m Power X 30 m 25 m + 25 m B23P - B53P - C13 - C33 - C43 - C53 - C63 - C83 - C93 - C13x - C33x - C43x - C53x - C63x - C83x - C93x B23P - B53P - C13 - C13x - C23 - C33 - C33x - C43 - C43x - C53 - C53x - C63 - C63x - C83 - C83x - C93 - C93x - C(10) B23P - B53P - C13 - C13x - C23 - C33 - C33x - C43 - C43x - C53 - C53x - C63 - C63x - C83 - C83x - C93 - C93x - C(10) B22P - B52P - C12 - C12x - C32 - C32x - C42 - C42x - C52 - C52x - C62 - C62x - C82 - C82x - C92 - C92x B23P - B53P - C13 - C13x - C23 - C33 - C33x - C43 - C43x - C53 - C53x - C63 - C63x - C83 - C83x STRATY MAKSYMALNA DŁUGOŚĆ KOMINA KONCENTRYCZNY ROZDZIELONY Ø/ Ø+Ø Kolano kocioł kondensacyjny 1,0 m 1,0 m Kolano 90 kocioł kondensacyjny 1,5 m 1,5 m Kolano kocioł kondensacyjny wysokiej mocy 1,0 m 1,0 m Kolano kocioł kondensacyjny wysokiej mocy 3,0 m 3,0 m 72

73 Systemy kominowe PP dla kotłów kondensacyjnych Power X Ciao AT Quadra GREEN Ciao GREEN Mynute BOILER GREEN Mynute GREEN E Exclusive BOILER GREEN HE Exclusive GREEN E MySMART KOTŁY WISZĄCE SYSTEM POWIETRZNO-SPALINOWY KONCENTRYCZNY PP/MET Ø/ Kolano Ø/ 146, Kolano 90 Ø/ 177, Kolano 90 z wyczystką Ø/ 279, Przedłużenie Ø/ 0 mm 140, Przedłużenie Ø/ 0 mm 223, Przedłużenie Ø/ 2000 mm 422, Wyczystka Ø/ 268, SYSTEMY KOMINOWE PP Zestaw z zaworem antyzwrotnym spalin i syfonem kondensatu Ø/ 249, System powietrzno-spalinowy pionowy Ø/ wraz z przedłużeniem zewnętrznym Ø 338,

74 Systemy kominowe PP dla kotłów kondensacyjnych Power X Ciao AT Quadra GREEN Ciao GREEN Mynute BOILER GREEN Mynute GREEN E Exclusive BOILER GREEN HE Exclusive GREEN E MySMART KOTŁY WISZĄCE SYSTEM POWIETRZNO-SPALINOWY KONCENTRYCZNY PP/MET Ø/ System powietrzno-spalinowy poziomy Ø/ 336, Obejma do muru Ø25 (5 szt.) 38, Płyta dachowa do dachów skośnych Ø 117, Płyta dachowa Ø 65, Adapter Ø/ na Ø/ 176, Adapter przyłączeniowy z systemu koncentrycznego Ø/ na rozdzielny Ø- 228,

75 Systemy kominowe PP dla kotłów kondensacyjnych SYSTEM ROZDZIELONY PP Ø DLA INSTALACJI WEWNĄTRZ SZACHTU KOTŁY WISZĄCE MySMART Exclusive GREEN E Exclusive BOILER GREEN HE Mynute GREEN E Mynute BOILER GREEN Ciao GREEN Quadra GREEN Ciao AT Power X Kolano Ø 41, Kolano 90 Ø 38, Przedłużenie Ø 0 mm 34, Przedłużenie Ø 0 mm 48, Przedłużenie Ø 2000 mm 74, System powietrzno-spalinowy pionowy Ø/ wraz z przedłużeniem Ø 235, Odskraplacz Ø 107, Trójnik Ø ,40 SYSTEMY KOMINOWE PP Obejma centrująca Ø (3 sztuki) 65,

76 Systemy kominowe PP dla kotłów kondensacyjnych SYSTEM ROZDZIELONY PP Ø DLA INSTALACJI WEWNĄTRZ SZACHTU KOTŁY WISZĄCE MySMART Exclusive GREEN E Exclusive BOILER GREEN HE Mynute GREEN E Mynute BOILER GREEN Ciao GREEN Quadra GREEN Ciao AT Power X Wspornik ścienny 92, Drzwiczki rewizyjne 1, Zestaw obejm Ø (5 szt.) 64, Zestaw przyłączeniowy do komina Ø- z kolanem 90 Ø 70, Syfon kondensatu 206, Adapter Ø-Ø 110, Adapter Ø-Ø 49,

77 Systemy kominowe PP dla kotłów kondensacyjnych SYSTEM ROZDZIELONY PP Ø DLA INSTALACJI WEWNĄTRZ SZACHTU KOTŁY WISZĄCE MySMART Exclusive GREEN E Exclusive BOILER GREEN HE Mynute GREEN E Mynute BOILER GREEN Ciao GREEN Quadra GREEN Ciao AT Power X Kolano Ø 45, Kolano 90 Ø 46, Przedłużenie Ø 0 mm 40, Przedłużenie Ø 0 mm 52, Przedłużenie Ø 2000 mm 87, Adapter Ø/ 87, Zawór antyzwrotny spalin z wbudowanym syfonem kondensatu Ø dla systemów kominowych C(10) Kolano z podstawką 90 Ø Obejma dystansowa 145,24 97,73 SYSTEMY KOMINOWE PP,

78 Systemy kominowe PP dla kotłów kondensacyjnych SYSTEM ROZDZIELONY PP Ø DLA INSTALACJI WEWNĄTRZ SZACHTU KOTŁY WISZĄCE MySMART Exclusive GREEN E Exclusive BOILER GREEN HE Mynute GREEN E Mynute BOILER GREEN Ciao GREEN Quadra GREEN Ciao AT Power X Wyczystka Ø 94, Płyta dachowa Ø 212, Wspornik ścienny 92, Drzwiczki rewizyjne 1, Złączka elastyczny / elastyczny Ø (żeński/żeński) 285, Złączka elastyczny / jednościenny Ø (żeński) 206, Syfon kondensatu 206, Trójnik aluminiowy Ø 101,

79 Systemy kominowe PP dla kotłów kondensacyjnych SYSTEM ROZDZIELONY PP Ø DLA INSTALACJI WEWNĄTRZ SZACHTU KOTŁY WISZĄCE MySMART Exclusive GREEN E Exclusive BOILER GREEN HE Mynute GREEN E Mynute BOILER GREEN Ciao GREEN Quadra GREEN Ciao AT Power X Adapter Ø/ 72, Adapter Ø/ 95, Przedłużenie elastyczne Ø 12,5 m (w komplecie z 8 dystansami) 1 512, Złączka jednościenny / elastyczny Ø (męski) 191, Odskraplacz Ø (aluminiowy) 64, SYSTEMY KOMINOWE PP 79

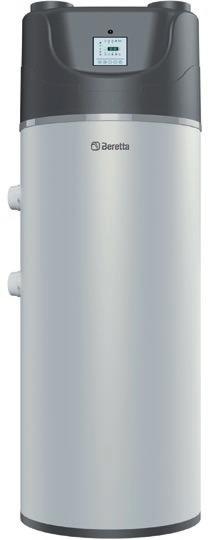

80 Pompy ciepła powietrze-woda do przygotowania c.w.u. POMPA CIEPŁA HP-E 2 ACS Pompa ciepła powietrze-woda do przygotowania c.w.u. z zasobnikiem Dostępne są dwa modele: HP-E 2 ACS S: pompa ciepła z zasobnikiem 268 l wyposażonym w jedną wężownicę do podłączenia dodatkowego źródła ciepła (kotła lub kolektora słonecznego) HP-E 2 ACS SC: pompa ciepła z zasobnikiem 265 l wyposażonym w dwie wężownice do podłączenia dodatkowych źródeł ciepła (kotła i kolektora słonecznego) Skraplacz zamocowany na zewnątrz zasobnika, wolny od osadów i zanieczyszczeń gazowo-wodnych Zasobnik stalowy pokryty podwójną warstwą emalii Sonda NTC c.w.u. Gruba warstwa izolacji cieplnej wykonanej z pianki poliuretanowej formowanej wtryskowo Czynnik chłodniczy R134a Antykorozyjna anoda magnezowa Grzałka elektryczna 1,5 kw Łatwy montaż, cicha i niezawodna praca Funkcja antylegionella Czujnik temperatury zewnętrznej (automatyczne przełączanie na grzałkę elektryczną lub kocioł gazowy w przypadku przekroczenia temperatury pracy pompy) Możliwość podłączenia termostatu WŁĄCZ/WYŁĄCZ (programator czasowy) Możliwość podłączenia termostatu WŁĄCZ/WYŁĄCZ (grzałkę elektryczną) Temperatura pracy: od 5 C do +32 C Tryby pracy: AUTOMATYCZNY, RĘCZNY, WAKACJE, ANTYLEGIONELLA Pompy ciepła NAZWA WYMIARY wys. x Ø (mm) POJEMNOŚĆ (l) C.O.P. 1 KLASA ENERGETYCZNA HP-E 2 ACS S ,92 A , HP-E 2 ACS SC ,92 A ,76 Dane techniczne HP-E 2 ACS PARAMETRY HP-E 2 ACS S HP-E 2 ACS SC JEDNOSTKA Pojemność zasobnika c.w.u l Powierzchnia wężownicy 1,5 0,6 / 1,5 m 2 Produkcja ciepłej wody użytkowej / C 10/C (DIN 4708) 1,1 0,4 / 1,1 m 3 /h Max. ciśnienie robocze zasobnika 6 bar Max. ciśnienie robocze wężownicy 6 bar Max. ciśnienie robocze systemu chłodzącego 25 bar Zasilanie elektryczne 230 / 1 / V / faza / Hz Max. temperatura C Temperatura powietrza (min./max.) 8 / 32 (-5 / 32) C Moc grzałki elektrycznej 10 W Moc grzewcza 2 19 W Pobór mocy (średni) W Typ czynnika chłodniczego R134a typ Ilość czynnika chłodniczego 10 g Poziom hałasu 4 49 db(a) Współczynnik C.O.P. 1 2,92 Przepływ strumienia powietrza 4 m 3 /h Max. długość przewodów 10 m Ciśnienie dyspozycyjne Pa Waga netto kg Waga transportowa kg 1 Wartość uzyskana w trakcie całego cyklu pracy (profil obciążenia L) w temperaturze odniesienia wynoszącej 54 C, zgodnie z normą EN Tpowietrza 15 C Twody C, wilgotność względna 71% (EN 16147). 3 Przy max. temp.: C. 4 Z odległości 1 metra (bez przewodów).

81 5D 2D 5D 2D Pompy ciepła powietrze-woda do przygotowania c.w.u. POMPA CIEPŁA HP-E 2 ACS Wymiary i oznaczenia pomp HP-E 2 ACS S HP-E 2 ACS SC Ø6 425 Ø6 425 Ø1 Ø1 Ø1 Ø L M A C + E 1845 L M A B C + E D 1845 H H I + F G I + F G Wymiary przyłączy hydraulicznych HP-E 2 ACS SYMBOL OPIS ŚREDNICA A Wyjście c.w.u. Ø 1 F B Zasilanie kotła Ø 1 F SYMBOL OPIS ŚREDNICA G Wejście zimnej wody Ø 1 F H Zasilanie kolektora słonecznego Ø 1 F C F Kieszeń na sondę I Powrót kolektora słonecznego Ø 1 F D Powrót kotła Ø 1 F E Przyłącze cyrkulacyjne Ø 1 F L Anoda magnezowa Ø 1¼ F M Grzałka elektryczna Ø 1¼ F Akcesoria dodatkowe NAZWA Zawór mieszający ½ (z redukcją ¾ )* 264, Zawór mieszający (do użycia z systemem solarnym, c.o. i c.w.u.)* 554,88 POMPY CIEPŁA * Na zamówienie. 81

82 Schematy instalacji POGLĄDOWE SCHEMATY INSTALACJI System c.o. dwóch stref grzewczych (niskiej i wysokiej) za pomocą kotła gazowego i kominka z wykorzystaniem zestawu CONNECT BASE MIX 1 LE 08 Ogrzewanie podłogowe 11 Ogrzewanie grzejnikowe 12 Programator elektroniczny tygodniowy BeSMART marki BERETTA (ON/OFF) MYNUTE GREEN E 25 C.S.I. dwufunkcyjny kocioł kondensacyjny marki BERETTA CONNECT BASE MIX 1 LE moduł dwóch stref grzewczych BERETTA Rozdzielacz belkowy 18 Kominek 20 Zestaw połączeniowy kotła gazowego z kotłem stałopalnym (wymiennik płytowy marki BERETTA 40 kw w izolacji, rury przyłączeniowe INOX, termostat przylgowy po stronie kotła stałopalnego C, 2 przekaźniki, centrala elektryczna) Moduł sterujący strefami 22 Siłowniki elektryczne 82

83 Schematy instalacji POGLĄDOWE SCHEMATY INSTALACJI System c.o. dwóch stref grzewczych (niskiej i wysokiej) za pomocą kotła gazowego oraz system c.w.u. z wykorzystaniem zasobnika Zestaw do podłączenia zasobnika c.w.u Sprzęgło hydrauliczne Zasobnik IDRA TOP T Sonda c.w.u. c.w.u. Ciepła woda użytkowa z.w. Zimna woda 06 Zawór mieszający BERETTA z siłownikiem Ogrzewanie podłogowe 09 Rozdzielacz belkowy z regulacją wstępną i termostatyczną 11 Ogrzewanie grzejnikowe 12 Programator elektroniczny tygodniowy BeSMART marki BERETTA (ON/OFF) Automatyczny zawór mieszający 38 Kocioł kondensacyjny jednofunkcyjny POWER X R.S.I Zestaw zaworów odcinających c.o SCHEMATY INSTALACJI

84 INFORMACJE DODATKOWE Jednostki palet Wiszące kotły kondensacyjne Exclusive GREEN E Mynute GREEN Ciao GREEN MySMART Exclusive BOILER GREEN HE Mynute BOILER GREEN Power X Power PLUS 4 SZTUKI 4 SZTUKI 8 SZTUK 4 SZTUKI 2 SZTUKI 2 SZTUKI 1 SZTUKA 1 SZTUKA Wiszące kotły standardowe Mynute Ciao 6 SZTUK 6 SZTUK Stojące kotły kondensacyjne Power Plus BOX 1 SZTUKA Podgrzewacze wody / pompy ciepła Fonte Lx HP-E 2 ACS 12 SZTUK 1 SZTUKA Opis skrótów użytych w nazwach urządzeń C.A.I. Kocioł dwufunkcyjny z otwartą komorą spalania C.S.I. Kocioł dwufunkcyjny z zamkniętą komorą spalania R.S.I. Kocioł jednofunkcyjny z zamkniętą komorą spalania B.S.I. Kocioł dwufunkcyjny z zamkniętą komorą spalania, z wbudowanym zasobnikiem GREEN Kocioł kondensacyjny HE High Efficiency (wysoka sprawność, modulacja 1:10) 84
