Moxa Solution Day 2014

Transkrypt

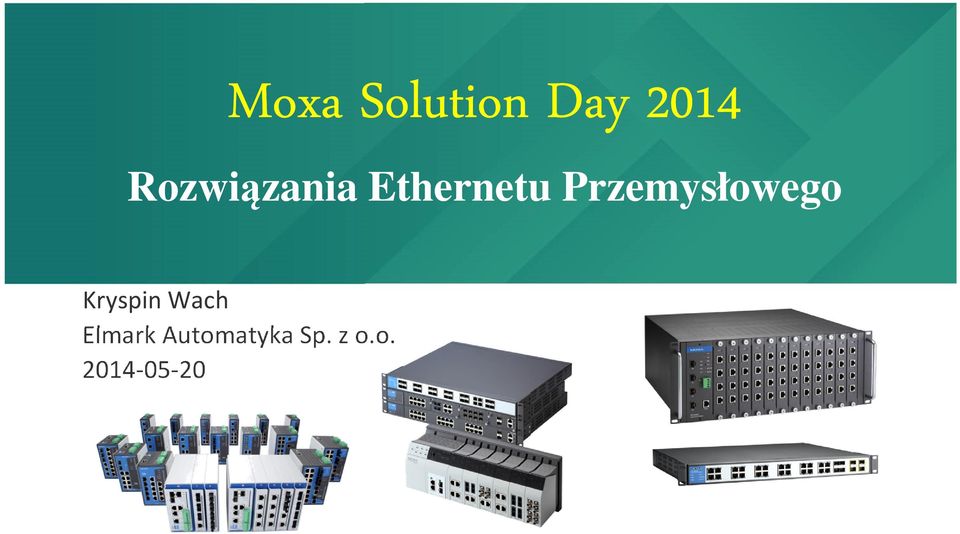

1 Moxa Solution Day 2014 Rozwiązania Ethernetu Przemysłowego Kryspin Wach Elmark Automatyka Sp. z o.o

2 Agenda Modemy VDSL oraz SHDSL Switche serii EDS-500E oraz EDS-G500E Rozwiązania Power over Ethernet (IKS PoE) Seria PT-7528 EDS-210A MxConfig

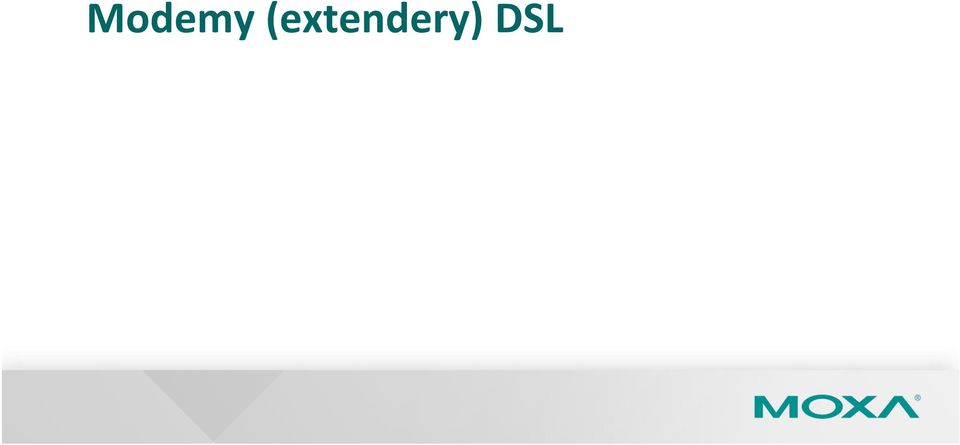

3 Modemy (extendery) DSL

4 Technologia DSL Praca w parach Modemy (extendery DSL) point-to-pointpracują parami.jedno z urządzeń pracuje jako CO(center office), drugie jako CPE(customer premise equipment) Przepustowość i jakość transmisji zależy od warunków linisygnałowej (dystans, zakłócenia, jakość kabla) Przepływ danych z urządzenia pracującego jakoco do CPE jest zwany Downstream, przepływ danych z urządzenia oznaczonego jako CPE do CO jest zwany Upstream Czas gotowości systemu do pracy może wahać się od 70 sekund do nawet 4 minut w zależności od parametrów łącza (dystans)

5 Urządzenia serii IEX-402 IEX-402-SHDSL Standard G.SHDSL.bis 1 port 10/ port SHDSL Przepływność do 15.3Mbps(duplex) IEX-402-VDSL2 Standard VDSL2 1 port 10/ port VDSL Przepływność do100mbps (bi-direction data rate) Transmisja symetryczna i asymetryczna G.SHDSL.bis VDSL2

6 IEX-402-SHDSL vs IEX-402-VDSL2

7 Rynki docelowe i zastosowania Instalacje nie wymagające dużej przepływności Tablice VMS, analiza danych, sygnały sterujące Instalacje wymagające znacznych przepustowości Usługi związane ze strumieniami (video, głos) Automatyka przemysłowa Znaki zmiennej treści (VMS) R0zdzielczość fps Przepustowość* 1280 x 720 H.264@ Mbps 800 x 600 H.264@ Mbps Linie sygnałowe wzdłuż torów 800 x 600 MJPEG@30 6.1Mbps

8 Systemy kontroli ruchu Sterowanie sygnalizacją + monitoring wizyjny Wymagania systemowe Transmisja sygnałów i materiału video na dystans ponad 2 km Wykorzystanie bieżącej infrastruktury teleinformatycznej Wysoka przpustowość Praca w warunkach dużych różnic temperatur

9 Gazociągi, ropociągi Wymagania Niewielka przepustowość, wykorzystanie bieżącej infrastruktury (RS przewodowy) Duży dystans transmisji Zcentralizowany podgląd i monitorowanie urządzeń transmisyjnych Praca w trudnych warunkach

10 Instalacje teleinformatyczne wzdłuż trakcji kolejowej Wymagania Wykorzystanie istniejącej infrastruktury Transmisja na dystansie powyżej 1,5 km Zcentralizowany system kontroli i zarządzania Praca w temperaturach ujemnych Ethernet Voice-grade copper wire Fiber-optic Control center

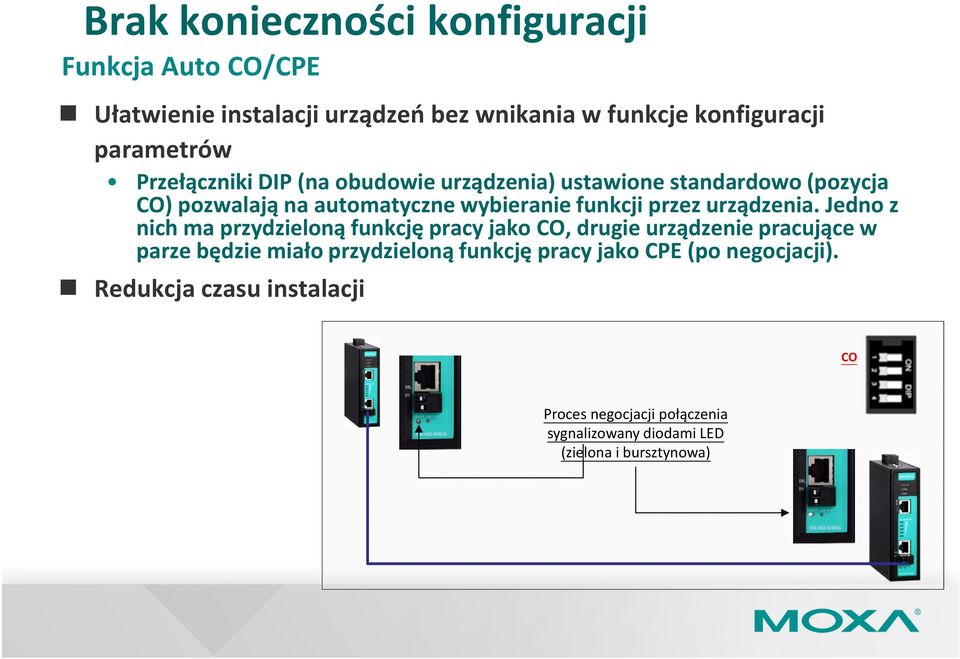

11 Brak konieczności konfiguracji Funkcja Auto CO/CPE Ułatwienie instalacji urządzeń bez wnikania w funkcje konfiguracji parametrów Przełączniki DIP (na obudowie urządzenia) ustawione standardowo (pozycja CO) pozwalają na automatyczne wybieranie funkcji przez urządzenia. Jedno z nich ma przydzieloną funkcję pracy jako CO, drugie urządzenie pracujące w parze będzie miało przydzieloną funkcję pracy jako CPE (po negocjacji). Redukcja czasu instalacji CO Proces negocjacji połączenia sygnalizowany diodami LED (zielona i bursztynowa)

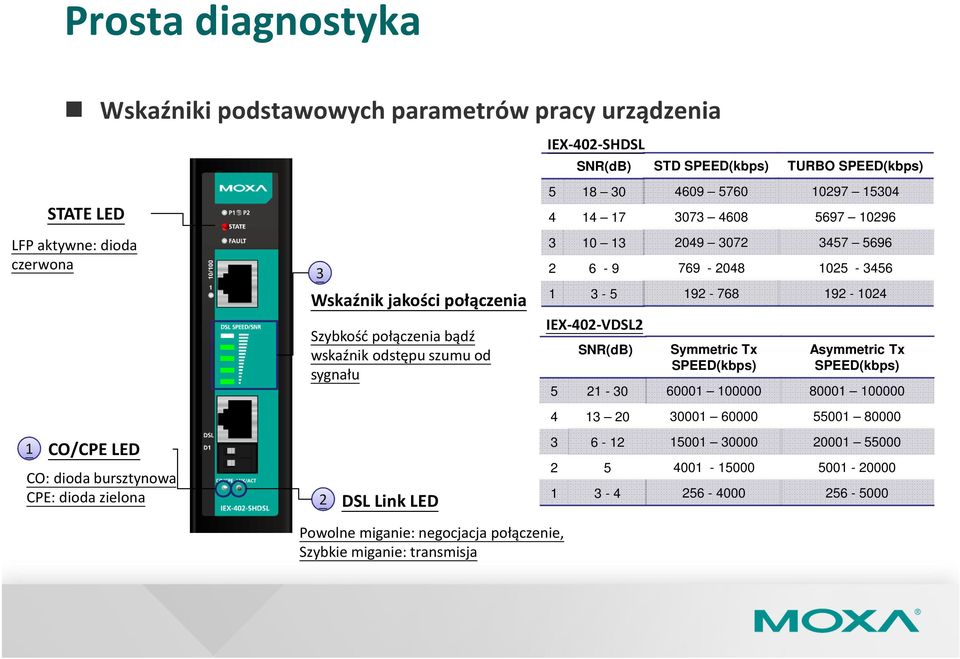

12 Prosta diagnostyka Wskaźniki podstawowych parametrów pracy urządzenia IEX-402-SHDSL SNR(dB) STD SPEED(kbps) TURBO SPEED(kbps) STATE LED LFP aktywne: dioda czerwona 3 Wskaźnik jakości połączenia Szybkość połączenia bądź wskaźnik odstępu szumu od sygnału IEX-402-VDSL2 SNR(dB) Symmetric Tx SPEED(kbps) Asymmetric Tx SPEED(kbps) CO/CPE LED CO: dioda bursztynowa CPE: dioda zielona 2 DSL Link LED Powolne miganie: negocjacja połączenie, Szybkie miganie: transmisja

13 Zdalne zarządzanie i konfiguracja Panel stanu urządzenia widoczny w przeglądarce www Konfiguracja poprzez przeglądarkę www Zarządzanie poprzez dodatkowe oprogramowanie Wsparcie protokołu SNMP umożliwia zarządzanie i konfigurację poprzez np. MXView.

14 Sygnalizacja stanu łączy Link Fault Pass-Through(LFP) Oba modemy (CO, CPE) mogą ustawić port Ethernetowyjako link down i tym samym propagować informację o awarii w sieci Ethernetowej Dioda STATE LED umożliwia łatwą identyfikację miejsca awarii Czas rekonfiguracji Utrata komunikacji na porcie Ethernetowym Czas rekonfiguracji protokołu Turbo Ring poniżej 20ms Utrata komunikacji na porcie DSL Rekonfiguracja protokołu Turbo Ringw czasie poniżej 4 sekund

15 Przepływność IEX-402-SHDSL * Wyniki osiągnięte w warunkach laboratoryjnych

16 Przepływność IEX-402-VDSL2 * Wyniki osiągnięte w warunkach laboratoryjnych

17 Switche serii EDS-500E/G500E

18 Switche serii EDS-510E oraz EDS-G500E Switch Gigabit Ethernet + Fast Ethernet Jeden model, 3 porty GE combo Seria SFP-1FE Dotychczasowa seria EDS-510A Seria EDS-510E -3GTXSFP Seria SFP-1GE Switch gigabitowy (wszystkie porty) Seria SFP-1FE Model Expansion with High Port Density Seria SFP-1GE Seria EDS-G509 EDS-G512E EDS-G508E EDS-G516E Moduł SFP-1GE(RJ45)

19 Kluczowe funkcjonalności serii EDS-500E/G500E Wysokiej klasy zabezpieczenia przeciwko zakłóceniom elektromgnetycznym Wysoka odporność na wibracje Zmodyfikowany system oddawania ciepła (radiatory) Zgodność z Class I, Div. 2/ATEX Zone 2, DNV, NEMA TS2, EN , IEEE 1613 Class 2 Extra Robustness Easy-to-Use Experience Wsparcie dlaethernet/ip, PROFINET, oraz Modbus TCP konfiguracja 100 switchyw czasie 12 minut (konfiguracja grupy) zapomocą narzędzia MXconfig Auto-konfiguracja za pomocą programatora USB Rozbudowany mechanizm autoryzacji (poziom admin, poziom user) Informacja w logach o autoryzacji użytkownika Enhanced Security Energy Efficiency Adaptacja standardu IEEE 802.3az (monitorowanie poziomu zużycia energii)

20 Wysoki poziom zabezpieczenia przed zakłóceniami elektromagnetycznymi Extra Robustness Enhanced Security Easier to Use Energy Efficient Level 4 EMS Protection zgodność z IEEE 1613 Class 2 Complaint Nieprzerwana komunikacja podczas wystąpienia zakłóceń ESD (wyładowania elektrostatyczne), EFT (Electrical Fast Transients elektryczne szybkozmienne stany przejściowe) i przepięć Wzmocniona o 25% ochrona przed wyładowaniami elektrostatycznymi Ochrona przed przepięciami4 kv

21 Wytrzymałość w warunkach wstrząsów i wibracji Extra Robustness Easier to Use Seria E series utrzymuje transmisję w warunkach wstrząsów i wibracji (np. zastosowania kolejowe). Zastosowanie: infrastruktura kolejowa, statki, pojazdy itp. Enhanced Security Energy Efficient

22 Monitoring zużycia energii Extra Robustness Easier to Use Do 30% mniejsze zużycie energii* Monitorowanie zużycia energii poprzez Web UI bądź Mxview** Enhanced Security Energy Efficiency 4.33 *Dotyczy serii DS-G500E ** Dotyczy wtyczki do MXViewdla serii EDS E. MXview v2.4 będzie oficjalnie wspierał tę funkcję

23 Przegląd urządzeń Seria EDS-510E oraz EDS-G500E Porty do połączeń redundantnych i połączeń odbiorników Port trunkingdo zwiększenia dostępnej przepływności Switche Gigabit Ethernet + FE Typ Model Gigabit Ethernet Fast Ethernet Switche Full Gigabit Ethernet Temperatury standardowe (-10 do 60 o C) Temperatury rozszerzone (-40 do 75 o C) 10/100/1000BaseT(X) 100/1000BaseSFP 10/100BaseT(X) EDS-510E-3GTXSFP EDS-510E-3GTXSFP-T 3 * 7 EDS-G508E EDS-G508E-T EDS-G512E-4GSFP EDS-G512E-4GSFP-T 8 4 ** - EDS-G516E-4GSFP EDS-G516E-4GSFP-T 12 4 ** - * Switche serii EDS-510E wspierają obsługę modułów SFP-1G/1FE ** Seria EDS-G500E wspiera moduły SFP-1G(RJ45)/1G/1FE Gigabit /Fast Ethernet SFP

24 Przegląd urządzeń Do 12 portów 10/100/1000Base RJ-45 Dioda stanu (LED) Port USB (zapis i przywrócenie konfiguracji) Seria EDS-G500E Do 4 portów (gniazd) na moduły 100/1000Base SFP Przycisk Reset USB Console 12/24/48/-48 VDC Power Input 7 portów 10/100/1000Base RJ-45 Dioda stanu (LED) DIP Switch - MSTR/CPLR/Turbo Ring Port USB (zapis i przywrócenie konfiguracji) 3 porty 100/1000Base Combo Seria EDS-510E

25 ITS System opłat przejazdowych Wymagania Wysoka przepustowość dla danych video oraz sygnałów sterujących Zdalne zarządzanie i monitoring (system alarmów)

26 Kolej Systemy automatyzacji w transporcie Wymagania Redundantna sieć Ethernetowa (redundancja połączeń i urządzeń) System kompatybilny z dotychczasową infrastrukturą Wsparcie połączeń światłowodowych (jednomodowych) na odcinkach stacjastacja oraz połączeń skrętkowych(w obrębie stacji)

27 Przemysł naftowy Monitoring instalacji real-time Wymagania Praca w środowisku o dużych amplitudach dobowych temperatur Wysoka przepływność (video, głos, sygnały) Możliwość transmisji na bardzo długie odległości Ceryfikacjado pracy w strefie wybuchowej (strefa 2)

28 EDS-G509 v.s. EDS-G500E 10/100/1000BaseT(x) RJ-45 Port EDS-G509Series 4 8,12 Gigabit Combo 5 x EDS-G500E Series SFP Slot x 4(EDS-G512E-4GSFP; EDS-G516E-4GSFP) Dimension 87.1x 135 x 107mm 79.2 x 135 x 137mm Console RS-232 console USB console, USB storage(abc-02-usb) Power input 12/24/48 VDC 12/24/48/-48 VDC Reset button N/A Yes SFP support 1G 100M & 1G New SW features / Max. VLAN Security / 64 Device virtualpanel, power consumption monitoring / 256 Default log-in accountand configurable password Defaultlog-in password, Role-based account management, SSL/SSH key/certification regenerate Industrial Protocols Modbus TCP, Ethernet/IP Modbus TCP, Ethernet/IP, PROFINET I/O EFT/Surge/ESD Level 3 Level 4 Vibration 1g 5g Certification Marine: DNV, GL, LR, ABS, NK Rail: EN NEMA TS2, EN , IEEE 1613, * C1D2/ATEX, Marine(DNV,GL,LR,ABS,NK): 2014

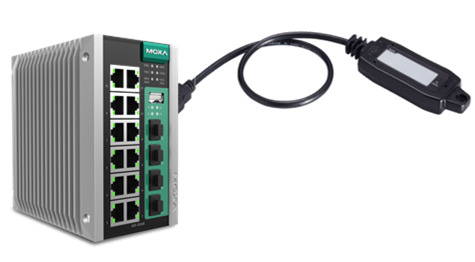

29 Porównanie ABC-02-USB-T ze starszą wersją ABC-01 RS232 SPEC ABC-02-USB-T ABC-01 Color black gray Interface USB 2.0 Type A RS232 RJ-45 port Memory size 128 MB (SLC type) 128KB Average R/W speed 10MB/s 14KB/s Edit files on PC V - FW upgrade Manually - Configuration backup / restore Auto / Manually Auto / Manually System log backup Auto / Manually - Operation temp. -40 to 75 C 0 to 60 C Housing PVC molding, IP40 PVC molding, IP40 Certification CE,FCC CE,FCC

30 Operacje na ABC-02 poprzez interfejs Web UI New interfejs Web UI 2.0 Możliwość przeglądania i modyfikacji plików zawartych w pamięci ABC-02 Pliki konfiguracyjne Back up / Restore Firmware Upgrade Logi Back up Ścieżka: System - System Files -Configuration Backup and Restore Ścieżka: System - System Files - Firmware upgrade Ścieżka: System - System Files -Log File Back up

31 Seria IKS PoE-4GTXSFP

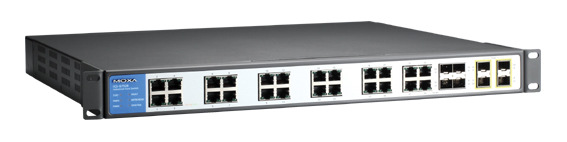

32 IKS PoE SwitchPoE+ do montażu w szafie 19, doportów 24 10/100Mbps + 4 porty combo (gigabitowe) Wbudowane 8 portów PoE+ (pozostałe porty PoEdostępne poprzez moduły IM PoE) Do36W na każdy port Możliwość dostarczenia do 720W mocy poprzez porty PoE+ Dwa gniazda do montażu modułów serii IM-6700 Konfiguracja poprzez www bądź połaczenie USB Wsparcie modułu ABC-02-USB-T

33 Rozmieszczenie portów i diód Wskaźniki LED 4 porty combo (gigabit) 1. 10/100/1000BaseTX /1000 BaseSFP Tylna strona: Podłączenie zasilania urządzenia oraz zasilania dla portów PoE (osobne) Od lewej do prawej: 1. Przekaźnik alarm. 2. Port konfiguracyjny USB 3. Port USB dla modułu ABC-02 Wbudowane 8 portów PoE+: 1. Standard 15.4W/30W 2. Standard High power output (do 36W/port) Dwa gniazda na moduły rozszerzeń: 1. IM PoE 2. Pozostałe moduły IM-6700

34 Special Power Design for 24 PoE+ Full-loading Wejścia zasilania switchai modułów PoE+ są odseparowane od siebie Zewnętrzne zasilanie modułów PoE(48VDC) Podwójne zasilanie switcha(bez modułów PoE) Zasilanie portów PoE Zasilanie portów PoE Zasilanie nr 1 urządzenia Zasilanie nr 2 urządzenia Do portów PoE Do urządzenia Bypass Do odbiorników PoE

35 System rozpraszania ciepła (brak wentylatorów) dla temp. Do 75 o C Rozpraszanie ciepła 1. Połączenie radiatorów z obudową 2. Zwiększenie niezawodności przy pracy przy temp. do 75 C

36 Rodzaje switchy serii IKS PoE Typ HV Zasilanie 110~240VAC (elektronika switcha) Zasilanie 48VDC na potrzeby portów PoE Zasilanie redundantne Typ DC 48VDC dla obu systemów (elektronika switcha i porty PoE) Redundancja zasilania Modele HV IKS PoE-4GTXSFP-HV-HV-T IKS PoE-4GTXSFP-HV-T Modele DC IKS PoE-4GTXSFP T IKS PoE-4GTXSFP-48-T

37 Wymagania odnośnie zasilania Model Typ Moc/ Temperatura Wyjścia PoE DR Szyna DIN 75W / -10~60 o C 4porty PoE DR Szyna DIN 120W / -10~60 o C 8 portów PoEbądź4 porty PoE+ DRP Szyna DIN 240W / -10~60 o C 16 portów PoEbądź8 PoE+ SDR-480P-48 Szyna DIN 480W/ 960W (dwie jednostki połączone równolegle) -25~70 o C 24porty PoEbądź16 portów PoE+ / do24 portów PoE+

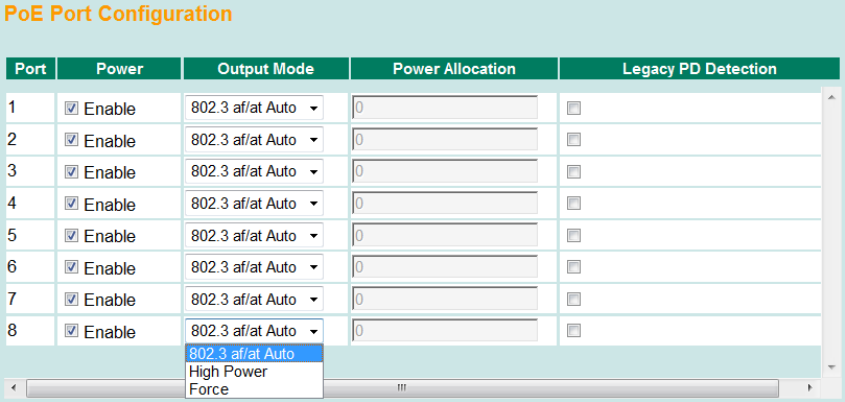

38 Różne tryby pracy portów PoE Tryby pracy portów PoE 802.3af/at auto mode High power mode Force mode Korzyści Praca ze standardowymi odbiornikami PoE/PoE+ oraz urządzeniami odbiegającymi od standardu PoE Support legacy PoE device

39 Diagnostyka urządzeń PoE Tryby PoE NIC (network interface card) 802.3af device 802.3at device Legacy PoE device Unknown (non-standard PoE devices) Korzyści Wskazówki przy konfiguracji portów PoE Łatwa instalacja różnych urządzeń PoE

40 Auto PoE Power Output Cutoff Threshold Korzyść Automatyczne odcięcie zasilania po przekroczeniu progu Zabezpieczenie przed zniszczeniem odbiorników PoE i samego switcha Próg Odcięcie odbiorników PoEw momencie przekroczenia budżetu mocy Urządzenia PoE w czasie normalnej pracy Urządzenia PoE podczas usterki

41 Item Seria IKS PoE (stara) IKS PoE (nowa) Wygląd Modele Zasilanie Standard PoE PoE ports IKS PoE-F-48-T IKS PoE-F T IKS PoE-F-HV-T IKS PoE-F-HV-HV-T Elektronikaswitchai portypoezasilane z wewnętrznego zasilacza Modele HV: maks. 120W Modele DC: maks. 240W IEEE 802.3af Wbudowane 8 portów 10/100 (bez PoE) Do16 portów PoE(PM PoE x 2) IKS PoE-4GTXSFP-48-T IKS PoE-4GTXSFP T IKS PoE-4GTXSFP-HV-T IKS PoE-4GTXSFP-HV-HV-T Odzielonezasilanie elektroniki switchai portów PoE(zewnętrzne zasilanie) Modele HV: maks. 720W Modele DC: maks. 720W IEEE 802.3af oraz IEEE 802.3at Non-standard PoE Wbudowane 8 portów 10/100 PoE+ Do24 portów PoE+/ IM PoE x 2 Gigabit ports Brak Wbudowane 4 porty Gigabit Combo Obsługiwane moduły Peryferia Seria PM-7200 PM PoE 1. RJ-24, RS-232 połączenie konsolowe 2. ABC-01 Seria IM-6700 IM PoE 1. Połączenie USB,połączenie konsolowe 2. ABC-02-USB

42 Przemysłowe zasilacze i splittery PoE(obecnie) INJ-24(A) PoE+ Łatwa rozbudowa systemu o nowe urządzenia wspierające PoE Gigabit Ethernet Data Power PoE GigE Szeroki zakres temp. pracy -40~75 o C Ethernet Switch INJ-24 PoE PD SPL-24 Doprowadzenie zasilania i komunikacji do urządzeń nie wspierających PoE Moc wyjściowa do 12.95W przy 24VDC Data Power PoE 24VDC Szeroki zakres temp. pracy - 40~75 o C Confidential PoE Switch SPL-24 Non-PoE Device

43 Gigabitowy zasilacz (injector) PoE/PoE+ INJ-24A Praca w standardzie PoE/PoE+ (802.11af/at) Do 36 Watów mocy poprzez port PoE Praca w trybie endspan/midspan Zasilanie w trybie 2-pary / 4-pary Konfiguracja poprzez przełączniki DIP Zasilanie urządzenia napięciem 24/48VDC (20 60VDC)

44 PoE Endspan/ midspan Endspan switche(zasilanie dostarczone tymi samymi parami skrętki co dane) Midspan INJ-24 (zasilanie dostarczone wolnymi parami skrętki) INJ-24A wybór trybu pracy

45 Seria swichy PT-7528

46 Seria PT-7528 z portami miedzianymi Modele z portami 24TX(10/100BaseTX) Nr Dostępne modele 1 PT TX-WV 2 PT TX-HV 3 PT TX-WV-WV 4 PT TX-WV-HV 5 PT TX-HV-HV Zasilanie: WV: 24/48 VDC (18 do 72 V) HV: 110/220 VDC/VAC (88 do 300 VDC oraz85 do 264 VAC)

47 Seria PT-7528 z portami światłowodowymi Nr Dostępne modele Nr Dostępne modele 1 PT MST-16TX-4GSFP-WV 18 PT MSC-16TX-4GSFP-WV-WV 2 PT MST-16TX-4GSFP-WV-WV 19 PT MSC-16TX-4GSFP-HV 3 PT MST-16TX-4GSFP-HV 20 PT MSC-16TX-4GSFP-HV-HV 4 PT MST-16TX-4GSFP-HV-HV 21 PT MSC-12TX-4GSFP-WV 5 PT MST-12TX-4GSFP-WV 22 PT MSC-12TX-4GSFP-WV-WV 6 PT MST-12TX-4GSFP-WV-WV 23 PT MSC-12TX-4GSFP-HV 7 PT MST-12TX-4GSFP-HV 24 PT MSC-12TX-4GSFP-HV-HV 8 PT MST-12TX-4GSFP-HV-HV 25 PT MSC-8TX-4GSFP-WV 9 PT MST-8TX-4GSFP-WV 26 PT MSC-8TX-4GSFP-WV-WV 10 PT MST-8TX-4GSFP-WV-WV 27 PT MSC-8TX-4GSFP-HV 11 PT MST-8TX-4GSFP-HV 28 PT MSC-8TX-4GSFP-HV-HV 12 PT MST-8TX-4GSFP-HV-HV 29 PT MSC-4TX-4GSFP-WV 13 PT MST-4TX-4GSFP-WV 30 PT MSC-4TX-4GSFP-WV-WV 14 PT MST-4TX-4GSFP-WV-WV 31 PT MSC-4TX-4GSFP-HV 15 PT MST-4TX-4GSFP-HV 32 PT MSC-4TX-4GSFP-HV-HV 16 PT MST-4TX-4GSFP-HV-HV 33 PT SSC-16TX-4GSFP-WV-WV 17 PT MSC-16TX-4GSFP-WV 34 PT SSC-16TX-4GSFP-HV-HV 8/12/16/20 portów FX MST/MSC/SSC 4sloty na moduły GSFP *Modele z mieszanym zasilaniem (WV oraz HV) oraz modele z mieszanymi portami światłowodowymi (jednomodowe, wielomodowe) dostępne jako wersja projektowa CV

48 Seria modułów PM-7500 Moduły dla switchyseriipt tx

49 Seria switchy niezarządzalnych EDS-210A

50 Rozwiązania Core-Distribution-Edge Rola nowych switchy EDS-210A w strukturze Zwiększenie przepustowości Możliwość tworzenia różnorodnych połączeń światłowodowych Core Distribution Edge Full GbE Zarządzalne Nniezarządzalne GbE uplink

51 Rodzina switchy niezarządzalnych EDS Zaawansowane switche niezarządzalne EDS-305/308/309/316 Duża liczba portów Przekaźnik alarmowy Broadcast storm protection Podstawowe EDS-208/205 Standard EDS-205A/208A BSP* DIP switch Zasilanie podwójne VDC Certyfikaty przemysłowe Seria EDS-210A Do 2 portów gigabitowych Do5 portów światłowodowych EDS-G205/EDS-G308 Rozwiązania Full Gigabit Fast Ethernet Gigabit Ethernet Full Gigabit Ethernet *BSP: Broadcast Storm Protection

52 Charakterystyka EDS-210A Podwójne zasilanie 12/24/48 VDC 1* 1000MSFP 1* 1000M Copper 1*1000MSFP 1*100M SFP 4* 100M SFP 4* 10/100M skrętka (RJ45) 8*10/100M skrętka (RJ45) EDS-210A-1GTX-1GSFP-4SFP EDS-210A-1GSFP-1SFP Dostępne modele Interfejsy Standardowe temp. Rozszerzone temp. Gigabit Ethernet Fast Ethernet (-10 to 60 C) (-40 to 75 C) 10/100/1000 BaseT(X) 1000BaseSFP 100BaseSFP 10/100BaseT(X) EDS-210A-1GSFP-1SFP EDS-210A-1GSFP-1SFP-T EDS-210A-1GTX-1GSFP- 4SFP EDS-210A-1GTX-1GSFP- 4SFP-T

53 MxConfig

54 Pytania?

55 Dziękuję za uwagę
