1 Asortyment do drzwi PVC i aluminium WYDANIE I / 2014

2 Zawsze do Pañstwa dyspozycji pakiet szerszych us³ug VBH. Wiêkszy wybór, wiêcej marek, wy sza jakoœæ. Po prostu wszystko, czego potrzebujesz do produkcji oraz monta u okien i drzwi, otrzymasz u nas. Szczególny nacisk k³adziemy przy tym na to, aby s³owo wszystko oznacza³o równie wysok¹ jakoœæ i dostêpnoœæ dla Ciebie w ka dym czasie. Nasza szeroka paleta produktów jest dostêpna na ca³ym œwiecie i dopasowana do ró nych potrzeb klientów. Wszystko jest proste, pocz¹wszy od pierwszego kontaktu a po codzienn¹ wspó³pracê, od osobistej rozmowy a po zastosowanie nowoczesnych œrodków komunikacji. Bez komplikacji, szybko i sprawnie - pracownicy VBH s¹ pomocni i uczciwi w codziennej wspó³pracy i chêtnie Ci pomog¹. Jako najwiêksze przedsiêbiorstwo handlowe w bran y, firma VBH dzia³a praktycznie na ca³ym œwiecie. Najsilniejsze œwiatowe marki producentów powierzaj¹ nam swoje produkty zak³ady przemys³owe oraz rzemieœlnicy zwracaj¹ siê do nas ze swoim zapotrzebowaniem na materia³y i prosz¹ o wsparcie techniczne.

3 SPIS TREŒCI 3

4 91-94 ŒRODKI OCHRONY ZDROWIA I SYSTEMY CZYSZCZ CE 4 SPIS TREŒCI

5 KLAMKI, POCHWYTY I ROZETY SPIS TREŒCI greenteq Klamki do drzwi zewnêtrznych Klamki i ga³ki do drzwi zewnêtrznych Pochwyty do drzwi Rozety i elementy mocuj¹ce do drzwi FKS, HOPPE Klamki do drzwi Rozety do drzwi Oznaczenia kolorów klamek KLAMKI, POCHWYTY I ROZETY Spis treœci 5

6 KLAMKI DO DRZWI ZEWNÊTRZNYCH greenteq - aluminiowe Klamka greenteq DG58.AL.SS Komplet klamka-klamka na szyldzie wykonany z aluminium, dostêpny w wersji PZ (wk³adka). Klamka sta³a/obrotowa z mechanizmem sprê yny cofaj¹cej. Trzpieñ kwadratowy 8 mm. Szyld z czopami stabilizuj¹cymi. Mocowanie zakrywanymi wkrêtami mocuj¹cymi (w oddzielnym zestawie: 3 wkrêty M6, 1 trzpieñ 8 mm). Klamka greenteq DG58.AL.SSWK Komplet klamko-ga³ka na szyldzie wykonany z aluminium, dostêpny w wersji PZ (wk³adka). Od wewn. klamka sta³a/obrotowa z mechanizmem sprê yny cofaj¹cej, od zewn. osadzona i nieruchoma ga³ka. Trzpieñ kwadratowy 8 mm. Szyld z czopami stabilizuj¹cymi. Mocowanie zakrywanymi wkrêtami mocuj¹cymi (w oddzielnym zestawie: 3 wkrêty M6, 1 trzpieñ 8 mm). Wykonanie F1 F4 F8019 F9016 chrom* z³oty* Wykonanie F1 F4 F8019 F9016 chrom* z³oty* PZ PZ chrom* - chrom polerowany PVD z³oty* - z³oty polerowany PVD Klamka greenteq DG58.AL.SSWB Komplet klamko-pochwyt na szyldzie wykonany z aluminium, dostêpny w wersji PZ (wk³adka). Od wewn. klamka sta³a/obrotowa z mechanizmem sprê yny cofaj¹cej, od zewn. osadzony i nieruchomy pochwyt. Trzpieñ kwadratowy 8 mm. Szyld z czopami stabilizuj¹cymi. Mocowanie zakrywanymi wkrêtami mocuj¹cymi (w oddzielnym zestawie: 3 wkrêty M6, 1 trzpieñ 8 mm). chrom* - chrom polerowany PVD z³oty* - z³oty polerowany PVD Zestaw szablonów do wiercenia greenteq Zestaw szablonów do wiercenia pod klamki drzwiowe na szyldach lub okr¹g³ych rozetach. Zestaw zawiera: 1. Szablon do wiercenia 2. Szablony papierowe: - do kompletów klamek na szyldach PZ 92 - do kompletów klamek na okr¹g³ych rozetach WC, rozstaw 78 mm - do kompletów klamek na okr¹g³ych rozetach BB/PZ, rozstaw 72 mm - do rozet ochronnych PZ, rozstaw 92 mm 3. Œruba rade³kowana M5 4. Sztyfty ustalaj¹ce: 8 mm (trzpieñ kwadratowy 8 mm) 9 mm (trzpieñ kwadratowy 9 mm) 10 mm (trzpieñ kwadratowy 10 mm) 7 mm (zamek BB) 8 mm (zamek WC) 17 mm (zamek PZ) 5. Wiert³a: 9 mm 10,5 mm Wykonanie F1 F4 F8019 F9016 chrom* z³oty* PZ Zestaw szablonów chrom* - chrom polerowany PVD z³oty* - z³oty polerowany PVD 6 KLAMKI DO DRZWI ZEWNÊTRZNYCH greenteq - aluminiowe

7 KLAMKI I GA KI DO DRZWI ZEWNÊTRZNYCH greenteq - ze stali szlachetnej Klamka greenteq DG60 na rozecie owalnej Klamka greenteq DG 60 bez trzpienia, metalowa konstrukcja z mechanizmem sprê yny cofaj¹cej na okr¹g³ej rozecie, mocowanie niewidoczne; do trzpienia kwadratowego 8 mm. Mocowanie do drzwi przy pomocy nitów. W zestawie 1/2 kompletu. Wykonanie: stal szlachetna. Klamka greenteq DG61 na rozecie owalnej Klamka greenteq DG 61 bez trzpienia, metalowa konstrukcja z mechanizmem sprê yny cofaj¹cej na owalnej rozecie, mocowanie niewidoczne; do trzpienia kwadratowego 8 mm. Mocowanie do drzwi przy pomocy nitów. W zestawie 1/2 kompletu. Wykonanie: stal szlachetna. Klamka greenteq DG Klamka greenteq DG Klamka greenteq DG59 na rozecie owalnej Klamka greenteq DG 59 bez trzpienia, metalowa konstrukcja z mechanizmem sprê yny cofaj¹cej na owalnej rozecie, mocowanie niewidoczne; do trzpienia kwadratowego 8 mm. Mocowanie do drzwi przy pomocy nitów. W zestawie 1/2 kompletu. Wykonanie: stal szlachetna. Klamka greenteq DG61A na rozecie owalnej Klamka greenteq DG 61 bez trzpienia, metalowa konstrukcja z mechanizmem sprê yny cofaj¹cej na owalnej rozecie, mocowanie niewidoczne; do trzpienia kwadratowego 8 mm. Mocowanie do drzwi przy pomocy nitów. W zestawie 1/2 kompletu. Wykonanie: stal szlachetna. Klamka greenteq DG Klamka greenteq DG 61A Ga³ka sta³a wygiêta na owalnej rozecie Ga³ka drzwiowa wygiêta, sta³a na rozecie owalnej. Jednostronna ga³ka drzwiowa greenteq do drzwi wejœciowych, do zastosowania z pochwytami drzwiowymi i rozetami greenteq. Ga³ka z odsadzeniem (wygiêta), osadzona na sta³e na rozecie owalnej, wykonana ze stali szlachetnej szczotkowanej matowej. Mocowanie jednostronne zakrywanymi wkrêtami mocuj¹cymi. Ga³ka obrotowa wygiêta na owalnej rozecie Jednostronna ga³ka drzwiowa greenteq do drzwi wejœciowych, do zastosowania z pochwytami drzwiowymi i rozetami greenteq. Ga³ka odsadzona (wygiêta), osadzona obrotowo na rozecie owalnej, wykonana ze stali szlachetnej szczotkowanej matowej. Ga³ka sta³a/obrotowa (metalowa konstrukcja) z mechanizmem sprê yny cofaj¹cej; dostosowana do trzpienia kwadratowego 8 mm. Mocowanie jednostronne zakrywanymi wkrêtami mocuj¹cymi. Ga³ka sta³a wygiêta greenteq Ga³ka obrotowa wygiêta greenteq KLAMKI I GA KI DO DRZWI ZEWNÊTRZNYCH greenteq - ze stali szlachetnej 7

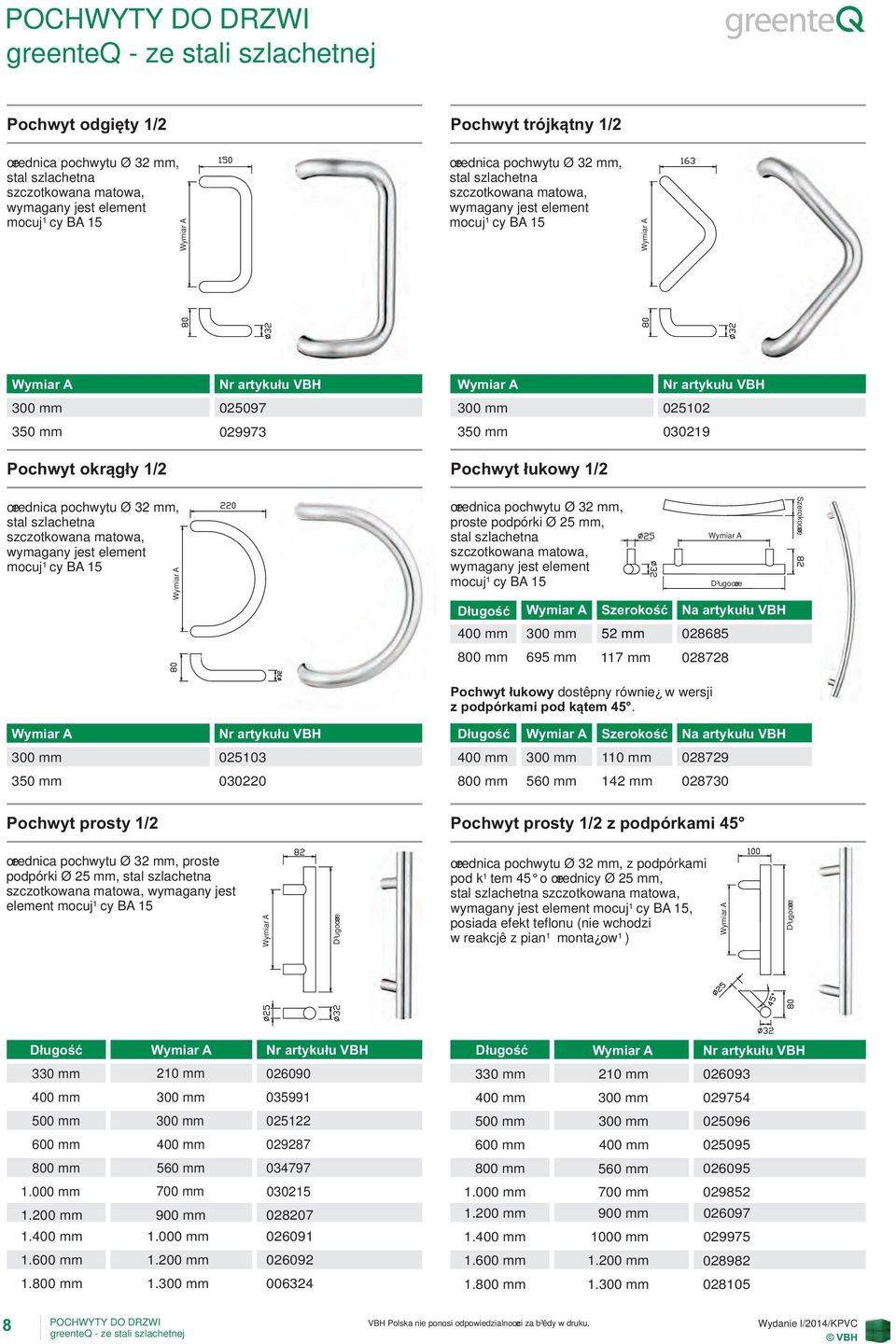

8 POCHWYTY DO DRZWI greenteq - ze stali szlachetnej Pochwyt odgiêty 1/2 œrednica pochwytu Ø 32 mm, stal szlachetna szczotkowana matowa, wymagany jest element mocuj¹cy BA 15 Wymiar A Pochwyt trójk¹tny 1/2 œrednica pochwytu Ø 32 mm, stal szlachetna szczotkowana matowa, wymagany jest element mocuj¹cy BA 15 Wymiar A Wymiar A Wymiar A 300 mm mm mm mm Pochwyt okr¹g³y 1/2 Pochwyt ³ukowy 1/2 œrednica pochwytu Ø 32 mm, stal szlachetna szczotkowana matowa, wymagany jest element mocuj¹cy BA 15 Wymiar A œrednica pochwytu Ø 32 mm, proste podpórki Ø 25 mm, stal szlachetna szczotkowana matowa, wymagany jest element mocuj¹cy BA 15 D³ugoœæ Wymiar A Szerokoœæ Wymiar A D³ugoœæ Na artyku³u VBH Szerokoœæ 400 mm 300 mm 52 mm mm 695 mm 117 mm Pochwyt ³ukowy dostêpny równie w wersji z podpórkami pod k¹tem 45. Wymiar A D³ugoœæ Wymiar A Szerokoœæ Na artyku³u VBH 300 mm mm 300 mm 110 mm mm mm 560 mm 142 mm Pochwyt prosty 1/2 Pochwyt prosty 1/2 z podpórkami 45 œrednica pochwytu Ø 32 mm, proste podpórki Ø 25 mm, stal szlachetna szczotkowana matowa, wymagany jest element mocuj¹cy BA 15 Wymiar A D³ugoœæ œrednica pochwytu Ø 32 mm, z podpórkami pod k¹tem 45 o œrednicy Ø 25 mm, stal szlachetna szczotkowana matowa, wymagany jest element mocuj¹cy BA 15, posiada efekt teflonu (nie wchodzi w reakcjê z pian¹ monta ow¹) Wymiar A D³ugoœæ D³ugoœæ Wymiar A D³ugoœæ 330 mm 210 mm mm 400 mm 300 mm 500 mm 300 mm 600 mm 400 mm 800 mm 560 mm mm 700 mm mm mm mm mm 900 mm mm mm mm mm 500 mm 600 mm 800 mm mm mm mm Wymiar A 210 mm 300 mm 300 mm 400 mm 560 mm 700 mm 900 mm mm mm 1000 mm mm mm POCHWYTY DO DRZWI greenteq - ze stali szlachetnej

9 AKCESORIA DO DRZWI greenteq - rozety i elementy mocuj¹ce Rozeta owalna PZ szerokoœæ rozety 33 mm; d³ugoœæ 72 mm; stal szlachetna Rozeta owalna PZ z zabezpieczeniem szerokoœæ rozety 33 mm; d³ugoœæ 73 mm; wysuniêcie wk³adki poza rozetê 5-10 mm; stal szlachetna Powierzchnia Wysokoœæ krawêdzi Powierzchnia Wysokoœæ krawêdzi szczotkowany mat 9 mm szczotkowany mat 14 mm Rozeta owalna PZ (para) Rozeta owalna PZ (para) z zabezpieczeniem œrednica rozety stal szlachetna 55 mm; œrednica rozety 55 mm; wysuniêcie wk³adki poza rozetê 9-14 mm; gruboœæ drzwi mm; stal szlachetna Powierzchnia Wysokoœæ krawêdzi Powierzchnia Wysokoœæ krawêdzi szczotkowany mat 12 mm szczotkowany mat 14 mm Rozeta nasuwana owalna PZ z zabezpieczeniem szerokoœæ rozety 33 mm; d³ugoœæ 74 mm; wysuniêcie wk³adki poza rozetê mm; stal szlachetna Element mocuj¹cy BA 15.PR.G do mocowania do drzwi szklanych, œrednica wywierconego otworu 13 mm, gruboœæ szk³a 8-12 mm; opakowanie = 1 zestaw (dla 1 pary pochwytów z 4 punktami mocowania) Powierzchnia Wysokoœæ krawêdzi szczotkowany mat 14 mm BA 15.PR.G Element mocuj¹cy BA 15.ES.H/K/A do jednostronnego monta u do drzwi drewnianych, PVC i aluminiowych, œrednica gwintu M8, gruboœæ drzwi do 80 mm; opakowanie = 1 zestaw (dla 1 pochwytu z 2 punktami mocowania) Element mocuj¹cy BA 15.PR.H/K/A do monta u do drzwi drewnianych, PVC i aluminiowych, œrednica gwintu M8, gruboœæ drzwi do 80 mm; opakowanie = 1 zestaw (dla 1 pary pochwytów z 4 punktami mocowania) BA 15.ES.H/K/A BA 15.PR.H/K/A Element mocuj¹cy BA 15.EU H/K/A do jednostronnego, niewidocznego monta u do drzwi drewnianych, PVC i aluminiowych; œrednica wywierconego otworu 10 mm; opakowanie = 1 szt. (dla 1 pochwytu: 2 szt.) BA 15.ES.H/K/A D³ugoœæ 30 mm BA 15.ES.H/K/A 35 mm BA 15.ES.H/K/A 45 mm BA 15.ES.H/K/A 55 mm Œrodek do pielêgnacji stali szlachetnej Spray do pielêgnacji stali szlachetnej greenteq, idealny do pielêgnacji i czyszczenia powierzchni ze stali szlachetnej wewn¹trz i na zewn¹trz pomieszczeñ. Doskona³y zarówno do matowych, jak i polerowanych powierzchni. Preparat czyœci, konserwuje i jednoczeœnie uszczelnia zarówno powierzchnie ze stali szlachetnej jak i powierzchnie lakierowane. Zapewnia doskona³¹ ochronê na wiele miesiêcy. pojemnoœæ: 400 ml Produkt do pielêgnacji stali szlachetnej AKCESORIA DO DRZWI 9 greenteq - rozety i elementy mocuj¹ce

10 KLAMKI DO DRZWI FKS - typ 26/1005, 30/1005, 32/2200 i 35A/ aluminiowe Klamka 26/1005 Trzpieñ kwadratowy 8 mm, mechanizm sprê ynowy, klamka aluminiowa na szyldzie, z jednostronnym lub dwustronnym wspomaganiem, œruby M5. (klamka - klamka) Klamka 32/2200 Trzpieñ kwadratowy 8 mm, mechanizm sprê ynowy, klamka aluminiowa na szyldzie, pokrywa maskuj¹ca zabezpieczona zatrzaskiem kulkowym, œruby M6. (klamka - klamka) , Wykonanie F1 F4 F9 F8019 F9016 Wykonanie F1 F4 F9 F8019 F9016 PZ 92/ PZ 92/ Klamka 30A/1005 Trzpieñ kwadratowy 8 mm, mechanizm sprê ynowy, klamka aluminiowa na szyldzie, pokrywa maskuj¹ca zabezpieczona zatrzaskiem kulkowym, œruby M5. (klamka - klamka) Klamka 30A/1005G Trzpieñ kwadratowy 8 mm, mechanizm sprê ynowy, klamka aluminiowa na szyldzie, pokrywa maskuj¹ca zabezpieczona zatrzaskiem kulkowym, œruby M5. (klamka - ga³ka) Wykonanie F1 F4 F9 F8019 F9016 Wykonanie F1 F4 F9 F8019 F9016 PZ 92/ PZ 92/ Klamka 35A/2200 Trzpieñ kwadratowy 8 mm, mechanizm sprê ynowy, klamka aluminiowa na szyldzie, pokrywa maskuj¹ca zabezpieczona zatrzaskiem kulkowym, œruby M6. (klamka - klamka) Klamka 35A/2200G Trzpieñ kwadratowy 8 mm, mechanizm sprê ynowy, klamka aluminiowa na szyldzie z ga³k¹, pokrywa maskuj¹ca zabezpieczona zatrzaskiem kulkowym, œruby M6. (klamka - ga³ka) Wykonanie F4 F9 F8019 F9016 stal nierdzewna Wykonanie F1 F4 F9 F8019 F9016 PZ 92/ PZ 92/ KLAMKI DO DRZWI FKS - typ 26/1005, 30/1005, 32/2200 i 35A/ aluminiowe

11 KLAMKI DO DRZWI FKS - typ 35A/2200P, Filiz PZ92 i HOPPE - aluminiowe Klamka 35A/2200P Trzpieñ kwadratowy 8 mm, mechanizm sprê ynowy, klamka aluminiowa na szyldzie z pochwytem, pokrywa maskuj¹ca zabezpieczona zatrzaskiem kulkowym, œruby M5. (klamka - pochwyt) Klamka Filiz 216-PZ92 na szyldzie Komplet klamek aluminiowych na szyldzie bez sprê yny do drzwi PVC i drewna (klamka - klamka). Trzpieñ wykonany ze stali, d³ugoœæ œrub 70 mm, rozstaw 92 mm. szerokoœæ szyldu: 28 mm, 35 mm d³ugoœæ szyldu: 250 mm Wykonanie F1 F4 F9 F8019 F9016 Szerokoœæ szyldu bia³y br¹zowy PZ 92/ mm mm Klamka London na szyldzie Komplet klamek aluminiowych na d³ugim szyldzie (klamka - klamka). Klamki na sta³e po³¹czone z szyldami, trzpieñ pe³ny, szyldy z czopami stabilizuj¹cymi, widoczne œruby w szyldzie wewnêtrznym. Oznaczenie HOPPE: 113/2246. Klamka London na szyldzie Komplet klamek aluminiowych na d³ugim szyldzie (ga³ka - klamka). Od zewn¹trz odsadzona i nieruchoma ga³ka (trwale po³¹czona z szyldem), od wewn¹trz klamka na sta³e po³¹czona z szyldem, trzpieñ pe³ny, widoczne œruby w szyldzie wewnêtrznym. Oznaczenie HOPPE: 78G/2246/113. Dostêpne równie kolory: zewnêtrzny F4 / wewnêtrzny F9016 (020173), zewnêtrzny F8707 / wewnêtrzny F9016 (019694). Wykonanie F1 F4 F9 F8707 F9016 Dostêpne równie kolory: zewnêtrzny F8707 / wewnêtrzny F9016 (019696), zewnêtrzny F4 / wewnêtrzny F9016 (021259). Wykonanie F1 F4 F8707 F9016 PZ 92/ PZ 92/ KLAMKI DO DRZWI 11 FKS - typ 35A/2200P, Filiz PZ92 i HOPPE - aluminiowe

12 AKCESORIA DO DRZWI HOPPE, FKS - rozety aluminiowe Rozeta 55-SR* Rozeta aluminiowa nasuwana do drzwi profilowych, od zewnàtrz: rozeta nasuwana z dwuczæúciow¹ tarczà z cynku odlewanego ciúnieniowo, úruby zakryte; wewnàtrz: rozeta z tarczà z cynku odlewanego ciúnieniowo, úruby zakryte. Rozeta 30PS Rozeta aluminiowa do drzwi profilowanych, od wewn¹trz konstrukcja z tworzywa sztucznego, aluminiowa pokrywa zatrzaskiwana. szerokoœæ rozety 33 mm d³ugoœæ rozety 72 mm szerokoœæ rozety 28 mm d³ugoœæ rozety 68 mm Kolor Gruboœæ F1 F4 F9 F8707 F mm 8 mm 8 mm 8 mm 8 mm Rozeta owalna typ 33 PZ Rozeta owalna z nak³adk¹ zabezpieczaj¹c¹ przed demonta em i aluminiow¹ pokryw¹ maskuj¹c¹. Kolor Gruboœæ F1 F4 F9 F8707 F mm 8 mm 8 mm 8 mm 8 mm Rozeta prostok¹tna typ 33 PZ E Rozeta prostok¹tna z nak³adk¹ zabezpieczaj¹c¹ przed demonta em i aluminiow¹ pokryw¹ maskuj¹c¹. szerokoœæ rozety 33 mm d³ugoœæ rozety 74 mm szerokoœæ rozety 33 mm d³ugoœæ rozety 74 mm A A Kolor Gruboœæ (A) F mm F mm F1 6 mm F2 6 mm F4 6 mm F9 6 mm F mm F mm F1 9 mm F2 9 mm F4 9 mm F9 9 mm Kolor Gruboœæ (A) F mm F mm F1 6 mm F4 6 mm F9 6 mm F mm F mm F1 9 mm F4 9 mm F9 9 mm * Produkt na zamówienie. 12 AKCESORIA DO DRZWI HOPPE, FKS - rozety aluminiowe

13 AKCESORIA DO DRZWI FKS - rozeta aluminiowa i oznaczenia kolorów klamek Rozeta owalna typ 33 PZ KZ-2 Rozeta owalna z ochron¹ antyw³amaniow¹. Oznaczenia kolorów klamek Aluminiowe szerokoœæ rozety 33 mm d³ugoœæ rozety 74 mm F1 - naturalny F2 - szampañski F4 - stare z³oto A F9 - stalowy F bia³y F8707/F br¹zowy Kolor Gruboœæ (A) F9016 F8019 F1 F4 F9 stal nierdzewna F9015 F1 F4 F9 14 mm 14 mm 14 mm 14 mm 14 mm 14 mm 15 mm 15 mm 15 mm 15 mm * * Produkt na zamówienie. AKCESORIA DO DRZWI 13 FKS - rozeta aluminiowa i oznaczenia kolorów klamek

14 NOTATKI 14 NOTATKI

15 ZAMKI DRZWIOWE SPIS TREŒCI greenteq Zamki drzwiowe Zamek PR PZ 16/25 mm Zamek PR PZ 16/35 mm Zamek PR PZ 16/45 mm Zamek PR PZ 24/35mm Fuhr Zamki drzwiowe Zamek Fuhr /25 mm Zamek Fuhr /30 mm Zamek Fuhr /35 mm Zamek Fuhr /45 mm Zamek Fuhr 803 U24/45 mm Zamek Fuhr /25 mm Zamek Fuhr /30 mm Zamek Fuhr /35 mm Zamek Fuhr /45 mm Zamek Fuhr /45 mm Zamek Fuhr 863 U24/45 mm KFV Zamki drzwiowe Zamek KFV 49N PZW 16/25 mm Zamek KFV 49N PZW 16/30 mm Zamek KFV 49N PZW 16/35 mm Zamek KFV 49N PZW 16/45 mm Zamek KFV 49N PZW 20/45 mm Zamek KFV 50 PZ 16/25 mm Zamek KFV 50 PZ 16/30 mm Zamek KFV 50 PZ 16/35 mm Zamek KFV 50 PZ 16/45 mm Zamek KFV 50 PZ 24/45 mm Zamek KVF 51 PZ 16/25 mm Zamek KVF 51 PZ 16/35 mm Zamek KVF 51 PZ 16/45 mm Zamek KVF 51 PZ 20/45 mm Zamek KVF 51 PZ 24/45 mm Akcesoria do zamków ZAMKI DRZWIOWE Spis treœci 15

16 ZAMKI DRZWIOWE greenteq - model RR PZ Zamek RR PZ Zamek wpuszczany do drzwi profilowych greenteq RR PZ. Rygiel zamka wyposa ony w 2 prêty ze stali hartowanej, zabezpieczaj¹ce go przed przepi³owaniem. Zamek cechuje masywna konstrukcja obudowy. Listwa czo³owa o gruboœci 3 mm wykonana jest z wysoko gatunkowej stali ocynkowanej. 1-stopniowe wysuniêcie rygla na 20 mm zapewnia solidne i bezpieczne zamkniêcie. Dziêki mo liwoœci zmiany kierunku zapadki zamek mo na stosowaæ do drzwi lewo- i prawostronnych. Gruboœæ puszki zamka wynosi 15 mm. ( ) Wymiary zamka: rozstaw zamka: dormas zamka: d³ugoœæ czo³a: szerokoœæ czo³a: szerokoœæ puszki: wysokoœæ puszki: kwadrat orzecha: 92 mm 25/35/45 mm 270 mm 16/24 mm dormas + 18 mm 200 mm 8 mm PZ - zamek na wk³adkê bêbenkow¹. Wymiary (szer. czo³a / dormas) Kolor PZ 92/8 Zamek RR PZ 16/25 mm ocynk srebrny Zamek RR PZ 16/35 mm ocynk srebrny Zamek RR PZ 16/45 mm ocynk srebrny Zamek RR PZ 24/35 mm ocynk srebrny ZAMKI DRZWIOWE greenteq - model RR PZ

17 ZAMKI DRZWIOWE FUHR - model 803 i 863 Zamek 803 Zamek g³ówny zapadkowo / ryglowy do drzwi zewnêtrznych, wykonany ze stali ocynkowanej. Uniwersalny, mo e byæ zarówno lewo- jak i prawostronny. Wymiary zamka: rozstaw zamka: dormas zamka: d³ugoœæ czo³a: szerokoœæ czo³a: szerokoœæ puszki: wysokoœæ puszki: kwadrat orzecha: 92 mm 25/30/35/45 mm 292 mm 16/20/U24 mm dormas + 18 mm 200 mm 8 mm PZ - zamek na wk³adkê bêbenkow¹. Zamek Fuhr 803 Zamek Fuhr 803 Zamek 863 Zamek dodatkowy ryglowy. Wymiary (szer. czo³a / dormas) 16/25 mm Kolor ocynk srebrny 16/30 mm ocynk srebrny Zamek Fuhr /35 mm ocynk srebrny Zamek Fuhr 803 Zamek Fuhr /45 mm ocynk srebrny PZ 92/ /45 mm ocynk srebrny Zamek Fuhr 803 U24/45 mm ocynk srebrny Wymiary zamka: rozstaw zamka: dormas zamka: d³ugoœæ czo³a: szerokoœæ czo³a: szerokoœæ puszki: wysokoœæ puszki: 92 mm 25/30/35/45 mm 169 mm 16/20/U24 mm dormas + 18 mm 118 mm PZ - zamek na wk³adkê bêbenkow¹. Zamek Fuhr 863 Zamek Fuhr 863 Zamek Fuhr 863 Zamek Fuhr 863 Zamek Fuhr 863 Wymiary (szer. czo³a / dormas) 16/25 mm ocynk srebrny 16/30 mm ocynk srebrny U24/45 mm Kolor PZ 92/ /35 mm ocynk srebrny /45 mm ocynk srebrny Zamek Fuhr /45 mm ocynk srebrny ocynk srebrny ZAMKI DRZWIOWE 17 FUHR - model 803 i 863

18 ZAMKI DRZWIOWE KFV - model 49N PZW i 50 PZ Zamek 49N PZW Zamek pojedynczy, wpuszczany, z zapadk¹ i ryglem, do drzwi zewnêtrznych. Zapadka odwracana - mo liwoœæ zastosowania do drzwi prawych i lewych. Listwa czo³owa ocynkowana i lakierowana, wysuw rygla 20 mm, dodatkowe zabezpieczenie przed przepi³owaniem poprzez w³o one stalowe bolce. Ocynkowana, zamkniêta obudowa zamka. Wymiary zamka: rozstaw zamka: dormas zamka: d³ugoœæ czo³a: szerokoœæ czo³a: szerokoœæ puszki: wysokoœæ puszki: kwadrat orzecha: 92 mm 25/30/35/45 mm 245 mm 16/20/24 mm dormas + 17,5 mm 187,5 mm 8 mm PZ - zamek na wk³adkê bêbenkow¹. Zamek KFV 49N PZW Zamek KFV 49N PZW Wymiary (szer. czo³a / dormas) 16/25 mm 16/30 mm Kolor ocynk srebrny ocynk srebrny PZ 92/ Zamek KFV 49N PZW 16/35 mm ocynk srebrny Zamek KFV 49N PZW Zamek KFV 49N PZW 16/45 mm ocynk srebrny /45 mm ocynk srebrny Zamek KFV 49N PZW 24/45 mm ocynk srebrny Zamek 50 PZ Zamek pojedynczy wpuszczany z ryglem (zasuwkowy), do drzwi zewnêtrznych. Listwa czo³owa ocynkowana i lakierowana, wysuw rygla 20 mm, dodatkowe zabezpieczenie przed przepi³owaniem poprzez w³o one stalowe bolce. Ocynkowana, zamkniêta obudowa zamka. Wymiary zamka: rozstaw zamka: dormas zamka: d³ugoœæ czo³a: szerokoœæ czo³a: szerokoœæ puszki: wysokoœæ puszki: 92 mm 25/30/35/45 mm 160 mm 16/24 mm dormas + 17,5 mm 105 mm PZ - zamek na wk³adkê bêbenkow¹. Zamek KFV 50 PZ Wymiary (szer. czo³a / dormas) 16/25 mm Kolor ocynk srebrny PZ 92/ Zamek KFV 50 PZ 16/30 mm ocynk srebrny Zamek KFV 50 PZ Zamek KFV 50 PZ Zamek KFV 50 PZ 16/35 mm ocynk srebrny /45 mm 24/45 mm ocynk srebrny ocynk srebrny ZAMKI DRZWIOWE KFV - model 49N PZW i 50 PZ

19 ZAMKI DRZWIOWE KFV - model 51 PZ i akcesoria Zamek 51 PZ Zamek pojedynczy wpuszczany z zapadk¹ bary³kow¹ do drzwi wahad³owych z PVC i aluminiowych. Listwa czo³owa ocynkowana i lakierowana, przestawna zapadka bary³kowa, rygiel zabezpieczony przed przepi³owaniem poprzez w³o one ko³ki stalowe. Wysuw rygla 20 mm. Wymiary zamka: rozstaw zamka: dormas zamka: d³ugoœæ czo³a: szerokoœæ czo³a: szerokoœæ puszki: wysokoœæ puszki: 92 mm 25/35/45 mm 245 mm 16/20/24 mm dormas + 17,5 mm 187,5 mm PZ - zamek na wk³adkê bêbenkow¹. Zamek KFV 51 PZ Wymiary (szer. czo³a / dormas) 16/25 mm Kolor ocynk srebrny PZ 92/ Zamek KFV 51 PZ 16/35 mm ocynk srebrny Zamek KFV 51 PZ Zamek KFV 51 PZ 16/45 mm ocynk srebrny /45 mm ocynk srebrny Zamek KFV 51 PZ 24/45 mm ocynk srebrny Akcesoria do zamków Wk³ad do zaczepu elektronicznego: ZAMKI DRZWIOWE 19 KFV - model 51 PZ i akcesoria

20 NOTATKI 20 NOTATKI

21 ZASUWNICE DRZWIOWE SPIS TREŒCI Fuhr Zasuwnice blokowane kluczem Zasuwnice blokowane automatycznie Zasuwnice blokowane klamk¹ Akcesoria KFV Zasuwnice blokowane kluczem Zasuwnice blokowane automatycznie Maco Zasuwnice blokowane kluczem Zasuwnice blokowane klamk¹ Zasuwnice blokowane automatycznie Zasuwnice do aluminium Roto Zasuwnice blokowane kluczem Zasuwnice blokowane klamk¹ Zasuwnice blokowane automatycznie ZASUWNICE DRZWIOWE Spis treœci 21

22 ZASUWNICE BLOKOWANE KLUCZEM I AUTOMATYCZNE FUHR - model 855GL i 833 Zasuwnice 855GL Zasuwnice drzwiowe 855GL firmy Fuhr, przek³adnie rygluj¹ce uruchamiane kluczem. Wymienna zapadka na rolkê, dodatkowe zabezpieczenie przed przepi³owaniem. Mo liwoœæ zastosowania do drzwi prawych i lewych. Wykonanie: srebrny ocynk. Wymiary: wysokoœæ zasuwnicy szerokoœæ i gruboœæ listwy czo³owej dormas kwadrat orzecha rozstaw zamka odleg³oœæ miêdzy osi¹ klamki a osi¹ kasety górnego rygla (haki) odleg³oœæ miêdzy osi¹ klamki a osi¹ kasety dolnego rygla (haki) 2170 mm 16/20/U24 x 3 mm 35/45 mm 8 mm 92 mm 736 mm 754 mm Zasuwnica 855GL w wykonaniu 2 haki 16/35/92/8 16/45/92/8 20/45/92/8 U24/45/92/8 Zasuwnica 855GL Zasuwnice 833 Zasuwnice automatyczne firmy Fuhr, ryglowane wielopunktowo w momencie zatrzaskiwania drzwi. Otwieranie nastêpuje poprzez klamkê. Tego typu zasuwnice zwiêkszaj¹ bezpieczeñstwo. Wykonanie: srebrny ocynk. Wymiary: wysokoœæ zasuwnicy szerokoœæ i gruboœæ listwy czo³owej dormas kwadrat orzecha rozstaw zamka 2170 mm 16/20/U24 x 3 mm 35/45 mm 8 mm 92 mm Zasuwnica 833 w wykonaniu 2 jêzyki magnetyczne 16/35/92/8 16/45/92/8 20/45/92/8 U24/45/92/8 Zasuwnica ZASUWNICE BLOKOWANE KLUCZEM I AUTOMATYCZNE FUHR - model 855GL i 833

23 ZASUWNICE BLOKOWANE KLAMK FUHR - model 856 i 859 Zasuwnice 856 Zasuwnice drzwiowe 856 firmy Fuhr, przek³adnie rygluj¹ce uruchamiane klamk¹. Dodatkowe zabezpieczenie przed przepi³owaniem. Mo liwoœæ zastosowania do drzwi prawych i lewych. Wykonanie: srebrny ocynk. Wymiary: wysokoœæ zasuwnicy szerokoœæ i gruboœæ listwy czo³owej dormas kwadrat orzecha rozstaw zamka odleg³oœæ miêdzy osi¹ klamki a osi¹ kasety górnego rygla (œlizgi) odleg³oœæ miêdzy osi¹ klamki a osi¹ kasety dolnego rygla (œlizgi) 2170 mm 16/20 x 3 mm 25/30/35/45 mm 8 mm 92 mm 728 mm 781 mm Zasuwnica 856 w wykonaniu 4 œlizgi 16/25/92/8 16/30/92/8 16/35/92/8 16/45/92/8 20/45/92/8 Zasuwnica Zasuwnice 859 Zasuwnice drzwiowe 859 firmy Fuhr, przek³adnie rygluj¹ce uruchamiane klamk¹. Dodatkowe zabezpieczenie przed przepi³owaniem. Mo liwoœæ zastosowania do drzwi prawych i lewych. Do drzwi g³ównych i bocznych. Wykonanie: srebrny ocynk. Wymiary: wysokoœæ zasuwnicy szerokoœæ i gruboœæ listwy czo³owej dormas kwadrat orzecha rozstaw zamka odleg³oœæ miêdzy osi¹ klamki a osi¹ kasety górnego rygla odleg³oœæ miêdzy osi¹ klamki a osi¹ kasety dolnego rygla 2170 mm 16/20/U24 x 3 mm 35/45 mm 8 mm 92 mm 736 mm 754 mm Zasuwnica 859 w wykonaniu 2 haki 16/35/92/8 16/45/92/8 Zasuwnica /45/92/ U24/45/92/ ZASUWNICE BLOKOWANE KLAMK FUHR - model 856 i

24 ZASUWNICE DO DRZWI FUHR - akcesoria Zamek dodatkowy przykrêcany Wymiar (dormas) Zamek dodatkowy przykrêcany 25 mm Zamek dodatkowy przykrêcany 30 mm Zamek dodatkowy przykrêcany 35 mm Zamek dodatkowy przykrêcany 40 mm Zamek dodatkowy przykrêcany 45 mm Dobór zaczepów na ramê w zale noœci od profilu u przedstawiciela handlowego lub w oddzia³ach VBH. 24 ZASUWNICE DO DRZWI PVC FUHR - akcesoria

25 ZASUWNICE BLOKOWANE KLUCZEM KFV - model AS 2300, AS 2600, AS 2750 Zasuwnice AS 2300, AS 2600, AS 2750 Zasuwnice wielopunktowe AS 2300, AS 2600 i AS 2750 firmy KFV, sterowane kluczem, przystosowane do monta u wk³adki bêbenkowej, z odci¹giem zapadki. Zapadka odwracana mo liwoœæ zastosowania do drzwi prawych i lewych. Wykoñczenie: srebrny ocynk. Wymiary: wysokoœæ zasuwnicy szerokoœæ i gruboœæ listwy czo³owej dormas kwadrat orzecha rozstaw zamka odleg³oœæ miêdzy osi¹ klamki a osi¹ kasety górnego rygla odleg³oœæ miêdzy osi¹ klamki a osi¹ kasety dolnego rygla 2170 mm 16/20 x 3 mm 25/35/45 mm 8 mm 92 mm 730 mm 760 mm /25/92/8 16/35/92/8 16/45/92/8 Zasuwnica AS 2300 SLT0XF /45/92/ Zasuwnica AS 2600 SLT0XF Zasuwnica AS 2750 SLQF SL - zapadka SOFTLOCK T0 - mo liwoœæ zamontowania sztywnego ³añcucha lub dodatkowego zamka X - determinantem docisku jest bolec, kompatybilny z innymi zaczepami F - p³aska listwa czo³owa Q - zamki posiadaj¹ haki o gr. 8 mm, kompatybilne tylko zaczepy z regulacj¹ Q Zasuwnica AS 2300 jest w wykonaniu 2 bolce, Zasuwnica AS 2600 jest w wykonaniu 2 hako-bolce, Zasuwnica AS 2750 jest w wykonaniu 2 sprê ynuj¹ce zapadki i 2 haki ZASUWNICE BLOKOWANE KLUCZEM 25 KFV - model AS 2300, AS 2600 i AS 7750

26 ZASUWNICE BLOKOWANE KLUCZEM I KLAMK MACO - model Z-TS i G-TS Zasuwnice Z-TS i G-TS Zasuwnice drzwiowe Z-TS firmy Maco dzia³aj¹ na zasadzie wielopunktowego ryglowania kluczem, natomiast zasuwnice drzwiowe G-TS dzia³aj¹ na zasadzie wielopunktowego ryglowania klamk¹. Wymiary: wysokoœæ zasuwnicy szerokoœæ i gruboœæ listwy czo³owej dormas kwadrat orzecha rozstaw zamka odleg³oœæ miêdzy osi¹ klamki a osi¹ kasety górnego rygla odleg³oœæ miêdzy osi¹ klamki a osi¹ kasety dolnego rygla 2400 mm 16 x 3 mm 25/28/35/45 mm 8 mm 92 mm 730 mm 760 mm Zasuwnica Z-TS w wykonaniu 4 rolki /25/92/8 16/35/92/8 16/45/92/8 Zasuwnica Z-TS, 4 rolki Zasuwnica Z-TS, 2 bolce Zasuwnica Z-TS, 2 hako-bolce /28/92/8 16/35/92/8 16/45/92/8 4 Zasuwnica G-TS, 4 rolki Zasuwnica G-TS, 2 bolce ZASUWNICE BLOKOWANE KLUCZEM I KLAMK MACO - model Z-TS i G-TS 26

27 ZASUWNICE BLOKOWANE AUTOMATYCZNIE I DO ALUMINIUM MACO - model Z-TF i Z-TA Zasuwnice Z-TF I Z-TA Zasuwnice drzwiowe Z-TF firmy Maco, ryglowane wielopunktowo z wk³adk¹ bêbenkow¹. Otwieranie nastêpuje poprzez klamkê. Wymiary: wysokoœæ zasuwnicy szerokoœæ i gruboœæ listwy czo³owej dormas kwadrat orzecha rozstaw zamka odleg³oœæ miêdzy osi¹ klamki a osi¹ kasety górnego rygla odleg³oœæ miêdzy osi¹ klamki a osi¹ kasety dolnego rygla 2400 mm 16 x 3 mm 35/45 mm 8 mm 92 mm 730 mm 760 mm /35/92/8 16/45/92/8 Zasuwnica Z-TF, 2 rolki, 4 jêzyki automatyczne Zasuwnica Z-TA, 2 haki, 3 jêzyki automatyczne Zasuwnice Z-TF do aluminium Zasuwnice drzwiowe Z-TF firmy Maco, ryglowane wielopunktowo z wk³adk¹ bêbenkow¹. Otwieranie nastêpuje poprzez klamkê. Wymiary: wysokoœæ zasuwnicy szerokoœæ i gruboœæ listwy czo³owej dormas kwadrat orzecha rozstaw zamka odleg³oœæ miêdzy osi¹ klamki a osi¹ kasety górnego rygla odleg³oœæ miêdzy osi¹ klamki a osi¹ kasety dolnego rygla 2200/2400 mm 24 x 6 mm 35 mm 8 mm 92 mm 730 mm 760 mm Zasuwnica Z-TF w wykonaniu 2 bolce i 3 jêzyki automatyczne /35/92/8 Zasuwnica Z-TF, wysokoœæ Zasuwnica Z-TF, wysokoœæ Dobór zaczepów na ramê w zale noœci od profilu u przedstawiciela handlowego lub w oddzia³ach VBH. 28 ZASUWNICE BLOKOWANE AUTOMATYCZNIE I DO ALUMINIUM MACO - model Z-TF i Z-TA

28 ZASUWNICE BLOKOWANE KLUCZEM ROTO - model C500 Zasuwnice C500 Zasuwnice drzwiowe C500 firmy Roto dzia³aj¹ na zasadzie wielopunktowego ryglowania kluczem. Wymiary: wysokoœæ zasuwnicy szerokoœæ i gruboœæ listwy czo³owej dormas kwadrat orzecha rozstaw zamka odleg³oœæ miêdzy osi¹ klamki a osi¹ kasety górnego bolca, haka odleg³oœæ miêdzy osi¹ klamki a osi¹ kasety dolnego bolca, haka odleg³oœæ miêdzy osi¹ klamki a osi¹ zamka dodatkowego 2200 mm 16/20 x 3 mm 35/45 mm 8 mm 92 mm 752 mm 738 mm 382 mm Zasuwnica C500 w wykonaniu 2 bolce 16/35/92/8 16/45/92/8 20/45/92/8 Zasuwnica C Zasuwnica C500 w wykonaniu 2 bolce z dodatkowym zamkiem FB 16 Zasuwnica C500 16/35/92/ /45/92/ /45/92/ D Zasuwnica C500 w wykonaniu 2 haki FB 16 Zasuwnica C500 16/35/92/ /45/92/ /45/92/ D MS Zasuwnica C500 w wykonaniu 2 haki z dodatkowym zamkiem E92 16/35/92/8 16/45/92/8 20/45/92/8 FB 16 Zasuwnica C Zasuwnica C500 w wykonaniu 2 hako-bolce Zasuwnica C500 16/35/92/ /45/92/ /45/92/ G 1020 Zasuwnica C500 w wykonaniu 2 hako-bolce z dodatkowym zamkiem Zasuwnica C500 16/35/92/ /45/92/ ZASUWNICE BLOKOWANE KLUCZEM ROTO - model C500 29

29 ZASUWNICE BLOKOWANE KLUCZEM I KLAMK ROTO - model CV50 i HV50 Zasuwnice CV50 i HV50 Zasuwnice Roto CV50 dzia³aj¹ na zasadzie wielopunktowego ryglowania kluczem, zasuwnice HV60 dzia³aj¹ na zasadzie wielopunktowego ryglowania klamk¹. Wymiary: wysokoœæ zasuwnicy szerokoœæ i gruboœæ listwy czo³owej dormas kwadrat orzecha rozstaw zamka 2200 mm 16/20 x 2 mm 35/45 mm 8 mm 92 mm Zasuwnica CV50 w wykonaniu 4 rolki 16/35/92/8 16/45/92/8 20/45/92/8 Zasuwnica CV Zasuwnica HV50 w wykonaniu 4 rolki 16/35/92/8 16/45/92/8 Zasuwnica HV D ZASUWNICE BLOKOWANE KLUCZEM I KLAMK ROTO - model CV50 i HV50

30 ZASUWNICE BLOKOWANE KLAMK ROTO - model H600 Zasuwnice H600 Zasuwnice drzwiowe H600 firmy Roto dzia³aj¹ na zasadzie wielopunktowego ryglowania klamk¹. Wymiary: wysokoœæ zasuwnicy szerokoœæ i gruboœæ listwy czo³owej dormas kwadrat orzecha rozstaw zamka odleg³oœæ miêdzy osi¹ klamki a osi¹ kasety górnego bolca, haka odleg³oœæ miêdzy osi¹ klamki a osi¹ kasety dolnego bolca, haka odleg³oœæ miêdzy osi¹ klamki a osi¹ zamka dodatkowego 2200 mm 16 x 3 mm 35/45 mm 8 mm 92 mm 752 mm 738 mm 382 mm Zasuwnica H600 w wykonaniu 2 bolce Zasuwnica H600 16/35/92/ /45/92/ Zasuwnica H600 w wykonaniu 2 bolce z dodatkowym zamkiem FB 16 Zasuwnica H600 16/35/92/ /45/92/ D Zasuwnica H600 w wykonaniu 2 haki FB 16 Zasuwnica H600 16/35/92/ /45/92/ D Zasuwnica H600 w wykonaniu 2 haki z dodatkowym zamkiem MS E92 Zasuwnica H600 16/35/92/ /45/92/ FB 16 Zasuwnica H600 w wykonaniu 2 hako-bolce Zasuwnica H600 16/35/92/ /45/92/ G 1020 Zasuwnica H600 w wykonaniu 2 hako-bolce z dodatkowym zamkiem Zasuwnica H600 16/35/92/ /45/92/ ZASUWNICE BLOKOWANE KLAMK ROTO - model H600 31

31 ZASUWNICE BLOKOWANE AUTOMATYCZNIE ROTO - model CA60 Tandeo Zasuwnice CA60 Tandeo Zasuwnice automatyczne Roto, ryglowane wielopunktowo. Wymiary: wysokoœæ zasuwnicy szerokoœæ i gruboœæ listwy czo³owej dormas kwadrat orzecha rozstaw zamka odleg³oœæ miêdzy osi¹ klamki a osi¹ bolca górnego odleg³oœæ miêdzy osi¹ klamki a osi¹ bolca dolnego odleg³oœæ miêdzy osi¹ klamki a osi¹ zamka dodatkowego 2200 mm 16/20 x 3 mm 35/45 mm 8 mm 92 mm 752 mm 738 mm 382 mm Zasuwnica CA60 Tandeo w wykonaniu 2 bolce automatyczne 16/35/92/8 16/45/92/8 20/45/92/8 Zasuwnica CA FB 16 Zasuwnica CA60 Tandeo w wykonaniu 2 bolce automatyczne z dodatkowym zamkiem 16/35/92/8 16/45/92/8 20/45/92/8 D Zasuwnica CA FB 16 Zasuwnica CA60 Tandeo w wykonaniu 2 bolce automatyczne (wysokoœæ zasuwnicy mm) D 16/35/92/8 16/45/92/8 Zasuwnica CA MS MN Zasuwnica C600 Tandeo w wykonaniu 2 bolce automatyczne (wysokoœæ zasuwnicy mm) FB 16 Zasuwnica C600 16/45/92/ G 1020 Dobór zaczepów na ramê w zale noœci od profilu u przedstawiciela handlowego lub w oddzia³ach VBH. 32 ZASUWNICE BLOKOWANE AUTOMATYCZNIE ROTO - model CA60 Tandeo

32 RYGLE DRZWIOWE I ELEKTROZACZEPY SPIS TREŒCI KFV Rygle drzwiowe ROTO Rygle drzwiowe Fuhr Rygle drzwiowe RYGLE DRZWIOWE I ELEKTROZACZEPY Spis treœci 33

33 RYGLE DRZWIOWE I ELEKTROZACZEPY KFV, ROTO, FUHR Rygle KFV Blacha zaczepowa kantrygla - góra: USB G/31 ALUPLAST 4000, SALAMANDER 2D 3D USB G/31 REHAU S USB G/31 REHAU GENEO USB G/31 VEKA Topline FSB G/31 VEKA Softline Blacha zaczepowa kantrygla - dó³ próg: WSB /31 VEKA Topline, VEKA Softline Blacha zaczepowa kantrygla - dó³ tuleja: DZM V/31 ALUPLAST 4000, REHAU S730, GENEO, VEKA Topline, Softline Kantrygiel: Kantrygiel 8032 do rowka okuciowego Rygle ROTO Rygiel drzwiowy z r¹czk¹ Wymiary: 150/2x16 Rygiel Rygle Fuhr Rygiel drzwiowy z r¹czk¹. Wymiary: kantrygiel górny - 16x130 mm kantrygiel dolny - 16x550 mm Kantrygiel górny Kantrygiel dolny Elektrozaczepy Wymiary: elektrozaczep x21,0x75 mm elektrozaczep 41 ND FLEX - 28x16,5x67 mm elektrozaczep rewersyjny - 29x16,5x67 mm Elektrozaczep Elektrozaczep 41ND FLEX Elektrozaczep rewersyjny RYGLE DRZWIOWE I ELEKTROZACZEPY KFV, ROTO, FUHR

34 WK ADKI BÊBENKOWE SPIS TREŒCI greenteq Wk³adki bêbenkowe Wilka Wk³adki bêbenkowe WK ADKI BÊBENKOWE Spis treœci 35

35 WK ADKI BÊBENKOWE greenteq Wk³adki bêbenkowe greenteq SX Wk³adka bêbenkowa greenteq SX posiada funkcjê awaryjn¹ (obustronn¹). Dziêki zastosowaniu tego rozwi¹zania wk³adkê mo na otwieraæ równie wówczas, gdy po stronie przeciwnej klucz tkwi we wk³adce. Wyposa ona jest tak e w 6 zastawek. Zgodnie z norm¹ PN-EN 1303 wyró nia siê najwy sz¹ trwa³oœci¹ (potwierdzon¹ cyklami próbnymi), wysok¹ odpornoœci¹ na korozjê (kl. C) a tak e najwy szym stopniem zabezpieczenia klucza z mo liwoœci¹ min kombinacji wzoru klucza oraz odpornoœci¹ na atak z zabezpieczeniem przeciwprzewierceniowym. Materia³ mosi¹dz Powierzchnia matowa niklowana Liczba zastawek 6 Funkcja bezpieczeñstwa tak Zgodna z PN-EN 1303 Liczba kluczy w komplecie 3 Œruba mocuj¹ca M5 x 60 mm Opakowanie 1 szt. (10 szt./pude³ko, 50 szt./karton) 1 Kategoria u ytkowania 2 Trwa³oœæ 3 Masa drzwi 4 Odpornoœæ ogniowa 5 Bezpieczeñstwo 6 Odpornoœæ na korozjê i temperaturê 7 Zabezpieczenie zwi¹zane z kluczem 8 Odpornoœæ na atak C 6 0 Wk³adki greenteq D³ugoœæ A / B Typ 30 / 30 mm SX / 35 mm 30 / 40 mm 30 / 45 mm SX 65 SX 70 SX / 50 mm SX / 35 mm SX / 40 mm SX / 45 mm SX / 50 mm SX / 55 mm SX / 60 mm SX / 40 mm SX / 45 mm SX / 50 mm SX / 55 mm SX / 45 mm SX / 50 mm SX / 55 mm SX / 60 mm SX / 65 mm SX / 50 mm SX Pó³wk³adki greenteq D³ugoœæ A / B Typ 00 / 45 mm SX 45 8-F / 50 mm SX 50 8-F Wk³adki z ga³k¹ greenteq D³ugoœæ A / B Typ 35 / 35G mm SX / 50G mm SX / 55G mm SX / 45G mm SX / 50G mm SX / 45G mm SX / 40G mm SX WK ADKI BÊBENKOWE greenteq

36 WK ADKI BÊBENKOWE WILKA Wk³adki bêbenkowe WILKA Wk³adki bêbenkowe WILKA dziel¹ siê na trzy klasy: A, B i C. Wk³adki klasy A cechuj¹ siê ponadstandardowym zabezpieczeniem (6 ko³ków zastawkowych od rozmiaru 30 mm). Wk³adki klasy B to wysoki stopieñ zabezpieczenia przed w³amaniem dziêki umieszczeniu 6 ko³ków zastawkowych i ochronie przed przewierceniem. Natomiast wk³adki klasy C to najwy szy stopieñ zabezpieczenia przed w³amaniem 6 ko³ków zastawkowych, ko³ki bêbenka utwardzone pow³ok¹ niklow¹, ochrona przed przewierceniem i klucze o specjalnym profilu odpornym na otwarcie metod¹ manipulacyjn¹. Wk³adki WILKA wystêpuj¹ w wersjach: dwustronna oraz z ga³k¹. Istnieje mo liwoœæ zastosowania funkcji awaryjnej. Wykonanie Liczba zastawek Funkcja bezpieczeñstwa Liczba kluczy nikiel matowy / lub mosi¹dz 6 tak klasa A, B 3 szt., klasa C 4 szt. Wk³adki Wilka D³ugoœæ A / B Klasa 35 / 45 mm A / 55 mm A / 40 mm A / 45 mm A / 50 mm A / 60 mm A / 65 mm A * 45 / 45 mm A / 50 mm A / 55 mm A / 60 mm A / 60 mm A * 40 / 45 mm B * 45 / 50 mm B / 65 mm B / 45 mm C / 60 mm C / 55 mm C / 60 mm C * Wk³adki z ga³k¹ Wilka D³ugoœæ A / B w komplecie 40 / 50 mm + 40 / 50G mm 40 / 50 mm + 50 / 40G mm 40 / 50 mm + 50 / 40G mm Kolor Klasa 40 / 50 mm + 40 / 50G mm nikiel B / 50 mm + 50 / 40G mm 40 / 50 mm + 50 / 40G mm mosi¹dz nikiel mosi¹dz nikiel mosi¹dz B B B C C Klasa C posiada kartê z kodem do dorabiania kluczy. * Produkt na zamówienie. WK ADKI BÊBENKOWE WILKA 37

37 NOTATKI 38 NOTATKI

38 ZAWIASY SPIS TREŒCI greenteq Zawiasy do drzwi PVC Dr.Hahn Zawiasy do drzwi wejœciowych PVC Simonswerk Zawiasy do drzwi wewnêtrznych PVC ROTO-BKV Zawiasy do drzwi PVC Inne Zawiasy do drzwi Dr.Hahn Zawiasy do drzwi aluminiowych WALA Zawiasy do drzwi aluminiowych ZAWIASY 39 Spis treœci

39 ZAWIASY DO DRZWI PVC greenteq - TB 100.ZD.K i TB 120.ZD.K Z awias TB 100.ZD.K Zawias do drzwi greenteq TB 100.ZD.K z mo liwoœci¹ regulacji w 3 p³aszczyznach, przeznaczony do poddawanych wysokim obci¹ eniom, czêsto u ywanych drzwi wejœciowych z PVC o maksymalnym ciê arze skrzyd³a 100 kg. Zawiasy te mo na stosowaæ do drzwi otwieranych na zewn¹trz i do wewn¹trz, lewo- i prawostronnych; charakteryzuj¹ siê prostym okuciem i ³atwoœci¹ regulowania. Jest to wzór konstrukcyjny zawiasu z cynkowego odlewu ciœnieniowego zaprojektowany z uwzglêdnieniem maksymalnej wytrzyma³oœci w strefach najwiêkszego obci¹ enia. Zawias zgodny z norm¹ PN-EN Do bezpoœredniego monta u nale y zastosowaæ szablon do wiercenia greenteq z aluminium lub tworzywa sztucznego, z tulejkami ze stali hartowanej (patrz str. 48). Dane techniczne: materia³: cynkowy odlew ciœnieniowy noœnoœæ: 100 kg czêœæ ramowa: dla wysokoœci przylgi 19 mm gruboœæ przylgi: 13,5-16,5, 18,5-21,5 mm regulacja pozioma: +5 / -5 mm regulacja w pionie: +4 / -1 mm regulacja docisku: +1,5 / -1,5 mm Kolor Gruboœæ przylgi Zawias TB 100.ZD.K bia³y 13,5-16, Zawias TB 100.ZD.K br¹zowy 13,5-16, Zawias TB 100.ZD.K srebrny 13,5-16, Zawias TB 100.ZD.K z³oty 13,5-16, Zawias TB 100.ZD.K bia³y 18,5-21, Zawias TB 100.ZD.K br¹zowy 18,5-21, Zawias TB 100.ZD.K chrom polerowany 18,5-21, Zawias TB 100.ZD.K srebrny 18,5-21, Zawias TB 100.ZD.K z³oty polerowany 18,5-21, Zawias TB 100.ZD.K z³oty 18,5-21, Zawias TB 120.ZD.K Zawias do drzwi greenteq z mo liwoœci¹ regulacji w 3 p³aszczyznach, przeznaczony do poddawanych wysokim obci¹ eniom, czêsto u ywanych drzwi wejœciowych z PVC o maksymalnym ciê arze skrzyd³a 120 kg. Zawiasy te mo na stosowaæ do drzwi otwieranych na zewn¹trz i do wewn¹trz, lewo- i prawostronnych; charakteryzuj¹ siê prostym okuciem i ³atwoœci¹ regulowania. Jest to wzór konstrukcyjny zawiasu z cynkowego odlewu ciœnieniowego zaprojektowany z uwzglêdnieniem maksymalnej wytrzyma³oœci w strefach najwiêkszego obci¹ enia. Zawias zgodny z norm¹ PN-EN Do bezpoœredniego monta u nale y zastosowaæ szablon do wiercenia greenteq z aluminium lub tworzywa sztucznego, z tulejkami ze stali hartowanej (patrz str. 48). Dane techniczne: materia³: cynkowy odlew ciœnieniowy noœnoœæ: 120 kg czêœæ ramowa: dla wysokoœci przylgi 19 mm gruboœæ przylgi: 16,5-19,5 mm, 19,5-22,5 mm regulacja pozioma: +5 / -5 mm regulacja w pionie: +4 / -1 mm regulacja docisku: +1,5 / -1,5 mm Kolor Gruboœæ przylgi Zawias TB 120.ZD.K bia³y 16,5-19, Zawias TB 120.ZD.K br¹zowy 16,5-19, Zawias TB 120.ZD.K srebrny 16,5-19, Zawias TB 120.ZD.K z³oty 16,5-19, Zawias TB 120.ZD.K bia³y 19,5-22, Zawias TB 120.ZD.K br¹zowy 19,5-22, Zawias TB 120.ZD.K srebrny 19,5-22, Zawias TB 120.ZD.K z³oty 19,5-22, ZAWIASY DO DRZWI PVC greenteq - TB 100.ZD.K i TB 120.ZD.K

40 ZAWIASY DO DRZWI PVC Dr. Hahn - KTN 6R i KTV 6R Zawias KTN 6R Zawias Premium Dr. Hahn KTN 6R, dziêki delikatnemu kszta³towi podkreœlaj¹ piêkno drzwi i przekonuj¹ pierwszorzêdn¹ technik¹ monta u. Zawias daje siê regulowaæ bezstopniowo w szeœciu kierunkach. Do bezpoœredniego monta u nale y zastosowaæ szablon do wiercenia Dr. Hahn (patrz str. 48). Dane techniczne: materia³: cynkowy odlew ciœnieniowy noœnoœæ: 140 kg gruboœæ przylgi: 15-20, 18-23, mm regulacja pozioma: +5 / -5 mm regulacja w pionie: +4 / -3 mm regulacja docisku obustronnie: 0,5 mm Kolor Gruboœæ przylgi Zawias KTN 6R bia³y Zawias KTN 6R br¹zowy Zawias KTN 6R srebrny Zawias KTN 6R z³oty d¹b Zawias KTN 6R tytan Zawias KTN 6R bia³y Zawias KTN 6R br¹zowy Zawias KTN 6R srebrny Zawias KTN 6R z³oty d¹b Zawias KTN 6R tytan Zawias KTN 6R bia³y Zawias KTN 6R br¹zowy Zawias KTN 6R srebrny Zawias KTN 6R z³oty d¹b Zawias KTN 6R tytan Zawias KTV 6R Zawias Premium Dr. Hahn KTV 6R, dziêki delikatnemu kszta³towi podkreœlaj¹ piêkno drzwi i przekonuj¹ pierwszorzêdn¹ technik¹ monta u. Zawias daje siê regulowaæ bezstopniowo, w szeœciu kierunkach. Do bezpoœredniego monta u nale y zastosowaæ szablon do wiercenia Dr. Hahn (patrz str. 48). Dane techniczne: materia³: cynkowy odlew ciœnieniowy noœnoœæ: 140 kg gruboœæ przylgi: 15-20, 18-23, mm regulacja pozioma: +5 / -5 mm regulacja w pionie: +4 / -3 mm regulacja docisku obustronnie: 0,5 mm Kolor Gruboœæ przylgi Zawias KTV 6R bia³y Zawias KTV 6R br¹zowy Zawias KTV 6R srebrny Zawias KTV 6R z³oty d¹b Zawias KTV 6R tytan Zawias KTV 6R bia³y Zawias KTV 6R br¹zowy Zawias KTV 6R srebrny Zawias KTV 6R z³oty d¹b Zawias KTV 6R tytan Zawias KTV 6R bia³y Zawias KTV 6R br¹zowy Zawias KTV 6R srebrny Zawias KTV 6R z³oty d¹b Zawias KTV 6R tytan ZAWIASY DO DRZWI PVC 41 Dr. Hahn - KTN 6R i KTV 6R

41 ZAWIASY DO DRZWI PVC Dr. Hahn - KT-SV i KTN-FIX Zawias KT-SV Zawias do lekkich drzwi o ma³ej szerokoœci œwiat³a. Zawias KT-SV czêsto znajduje zastosowanie do drzwi wejœciowych bocznych. Do bezpoœredniego monta u nale y zastosowaæ szablon do wiercenia Dr. Hahn (patrz str. 48). Dane techniczne: materia³: cynkowy odlew ciœnieniowy noœnoœæ: 80 kg gruboœæ przylgi: 15-20, mm regulacja pozioma: +5 / -5 mm regulacja w pionie: +3 / -3 mm regulacja docisku obustronnie: + 2,5 / - 2,5 mm Kolor Gruboœæ przylgi Zawias KT-SV bia³y Zawias KT-SV br¹zowy Zawias KT-SV srebrny Zawias KT-SV z³oty d¹b Zawias KT-SV bia³y Zawias KT-SV br¹zowy Zawias KT-SV srebrny Zawias KT-SV z³oty d¹b Zawias KTN-FIX KTN-FIX - to nazwa najm³odszej innowacji, FIX oznacza tu - szczególnie szybko i szczególnie mocno. Dla zapewnienia stabilnego po³¹czenia zawiasu, równie w przypadku wysokiej komory przedniej profilu, specjalne trzpienie metalowe mostkuj¹ przestrzeñ pomiêdzy powierzchni¹ profilu a zbrojeniem stalowym, wzglêdnie œcianami profilu. Specjalne metalowe trzpienie zapewniaj¹ wiêksz¹ stabilnoœæ oraz bardziej efektywnie zapobiegaj¹ opuszczaniu siê skrzyde³ - i to po osi¹gniêciu cykli otwaræ w niekorzystnych warunkach. Uginanie siê profili przy zastosowaniu KTN-FIX, jest dziêki wyrównanej geometrii po³¹czenia - wykluczone. Mocowanie KTN-FIX znajdzie zastosowanie przede wszystkim w zawiasach serii KTN 6R i KTV 6R, które dziêki temu bêd¹ mog³y w zale noœci od wykonania profili unieœæ ciê ar skrzyd³a do 160 kg. Do bezpoœredniego monta u nale y zastosowaæ szablon do wiercenia Dr. Hahn (patrz str. 48). Dane techniczne: materia³: cynkowy odlew ciœnieniowy noœnoœæ: 160 kg gruboœæ przylgi: mm regulacja pozioma: +5 / -5 mm regulacja w pionie: +4 / -3 mm regulacja docisku obustronnie: 0,5 mm Kolor Gruboœæ przylgi Zawias KTN-FIX bia³y Zawias KTN-FIX br¹zowy Zawias KTN-FIX srebrny Zawias KTN-FIX z³oty d¹b ZAWIASY DO DRZWI PVC Dr. Hahn - KT-SV i KTN-FIX

42 ZAWIASY DO DRZWI PVC DR. Hahn - KT-EV i SIMONSWERK - SIKU RB 5010 i D Zawias KT-EV Zawias KT-EV ma zastosowanie g³ównie do lekkich drzwi z tworzyw sztucznych, jak równie dla w¹skich profili, takich jak: g³ówne i boczne drzwi wejœciowe, drzwi wewnêtrzne i zewnêtrzne oraz otwieranie do wewn¹trz i na zewn¹trz. Dane techniczne: materia³: cynkowy odlew ciœnieniowy noœnoœæ: 120 kg gruboœæ przylgi: 15-20, mm regulacja pozioma: +5 / -5 mm regulacja w pionie: +3 mm 102,5 88,5 48 Kolor Gruboœæ przylgi Zawias KT-EV bia³y Zawias KT-EV br¹zowy Zawias KT-EV srebrny Zawias KT-EV z³oty d¹b Zawias KT-EV bia³y Zawias KT-EV br¹zowy Zawias KT-EV srebrny Zawias KT-EV z³oty d¹b Zawias SIKU RB 5010 i D W³aœciwoœci zawiasu: - pierœcieniowy system zawiasów SIKU do drzwi z tworzyw sztucznych - noœnoœæ do 120 kg - stosowany w wielu dostêpnych profilach bez naruszenia wzglêdem przeciêcia uszczelki - regulacja 3D w 3 p³aszczyznach - wymagaj¹ce wzornictwo i zaawansowana technika - szybki i racjonalny monta - standardowe wykoñczenia: bia³y, br¹z i stal szlachetna SIKU RB D SIKU RB D SIKU RB D SIKU RB D Kolor stal nierdzewna stal nierdzewna ZAWIASY DO DRZWI PVC 43 Dr. Hahn - KT-EV i SIMONSWERK - SIKU RB 5010 i D

43 ZAWIASY DO DRZWI PVC ROTO-BKV - SOLID 150P i zawias 89NN Zawias SOLID 150P Zawias do drzwi wejœciowych i bocznych, do drzwi otwieranych do wewn¹trz i na zewn¹trz. Istnieje mo liwoœæ stosowania jako lewe lub prawe zawiasy. Zawias posiada opatentowane zabezpieczenie antywywa eniowe. Dane techniczne: materia³: trzpieñ ze stali nierdzewnej noœnoœæ: 110 kg gruboœæ przylgi: 14-17,5, 17-20,5, 20-23,5 mm bez podk³adek dystansowych regulacja pozioma: +5 / -5 mm regulacja w pionie: +5 / -1 mm dodatkowa regulacja docisku: +0,75 / -0,75 mm Zawias SOLID 150P Kolor bia³y Gruboœæ przylgi 14-17, Zawias SOLID 150P br¹zowy 14-17, Zawias SOLID 150P z³oty d¹b 14-17, Zawias SOLID 150P bia³y 17-20, Zawias SOLID 150P br¹zowy 17-20, Zawias SOLID 150P z³oty d¹b 17-20, Zawias SOLID 150P srebrny 17-20, Zawias SOLID 150P bia³y 20-23, Zawias SOLID 150P br¹zowy 20-23, Zawias SOLID 150P z³oty d¹b 20-23, Zawias 89NN Zawias 89NN to wariant zawiasu do drzwi tarasowych, balkonowych i piwnicznych otwieranych od wewn¹trz i na zewn¹trz. Dane techniczne: noœnoœæ: 80 kg gruboœæ przylgi: 14-16,5, 16,5-19, 19-21,5, 21,5-24 mm regulacja pozioma: +5 / -8 mm regulacja pionowa: + 5 mm regulacja si³y docisku: +0,75 / -0,75 mm Kolor Gruboœæ przylgi Zawias 89NN bia³y 14-16, Zawias 89NN br¹zowy 14-16, Zawias 89NN RAL , Zawias 89NN bia³y 16, Zawias 89NN br¹zowy 16, Zawias 89NN z³oty d¹b 16, Zawias 89NN RAL , Zawias 89NN RAL , Zawias 89NN bia³y 19-21, Zawias 89NN br¹zowy 19-21, Zawias 89NN z³oty d¹b 19-21, Zawias 89NN RAL , Zawias 89NN RAL , Zawias 89NN bia³y 21, Zawias 89NN br¹zowy 21, Zawias 89NN z³oty d¹b 21, ZAWIASY DO DRZWI PVC ROTO-BKV - SOLID 150P i zawias 89NN

44 ZAWIASY DO DRZWI PVC ROTO-BKV - zawias 105NN Zawias 105NN Zawias 105NN to wysoka stabilnoœæ po³¹czona z elegancj¹ do drzwi wejœciowych otwieranych do wewn¹trz i na zewn¹trz. Dane techniczne: noœnoœæ: 120 kg gruboœæ przylgi: 14-16,5, 16,5-19, 19-21,5, 21,5-24, 23-25,5 mm regulacja pozioma: +10 / -5 mm regulacja pionowa: + 5 mm regulacja si³y docisku: +0,75 / -0,75 mm Kolor Gruboœæ przylgi Zawias 105NN bia³y 14-16, Zawias 105NN br¹zowy 14-16, Zawias 105NN z³oty d¹b 14-16, Zawias 105NN bia³y 16, Zawias 105NN br¹zowy 16, Zawias 105NN z³oty d¹b 16, Zawias 105NN RAL , Zawias 105NN RAL , Zawias 89NN inox 16, Zawias 89NN bia³y 19-21, Zawias 89NN br¹zowy 19-21, Zawias 89NN z³oty d¹b 19-21, Zawias 89NN RAL , Zawias 105NN RAL , Zawias 105NN inox 19-21, Zawias 105NN bia³y 21, Zawias 89NN br¹zowy 21, Zawias 89NN z³oty d¹b 21, Zawias 89NN RAL , Zawias 89NN inox 21, Zawias 89NN bia³y 23-25, Zawias 89NN br¹zowy 23-25, Zawias 89NN RAL , ZAWIASY DO DRZWI PVC 45 ROTO-BKV - zawias 105NN
