Meble gabinetowe. Uwaga wymiary zostały podane na podstawie dokumentacji projektowej obiektu budowlanego.

Transkrypt

1 Meble gabinetowe Uwaga wymiary zostały podane na podstawie dokumentacji projektowej obiektu budowlanego. 1. Biurko główne o wymiarach: szer. 2000mm x gł. 900mm x wys. 750mm, kolor: ksztan ebro, Venge 1 szt. Blat wykonany z płyty dwustronnie melaminowanej o grubości 50mm, wykończony 2mm PCV. Blat powinien posiadać ozdobną listwę, wykonaną z aluminium anodowanego o minimalnej grubości 4mm, mocowaną w nafrezowanym kanale na całym obwodzie. Blat powinien być wyposaŝony w dwa przeloty kablowe o średnicy minimum 65mm z aluminium anodowanego. Nogi wykonane z płyty dwustronnie melaminowej o grubości minimum 43mm, wykończone płaskownikiem z aluminium anodowanego, o minimalnych wymiarach: dł. 180mm x szer. 50mm x gr. 10mm, oparte na regulatorach wykonanych z aluminium anodowanego o średnicy 65-70mm i grubości 10mm. Nogi spięte łączyną z płyty melaminowej wykończonej od dołu listwą z aluminium anodowanego, a w górnej części ozdobę w kształcie prostokąta o minimalnych wymiarach: 50mm x 25mm, wykonaną z aluminium anodowanego o grubości minimum 4mm. 2. Przystawka z podwieszanym kontenerem o wymiarach: szer. 1200mm x gł. 600mm x wys. 750mm, kolor: ksztan ebro, Venge 1 szt. Blat wykonany z płyty dwustronnie melaminowanej o grubości 50mm, wykończony obrzeŝem PCV o grubości 2mm. Blat powinien posiadać ozdobną listwę wykonaną z aluminium anodowanego o minimalnej grubości 4mm, mocowaną w nafrezowanym kanale na całym obwodzie. Nogi wykonane z płyty dwustronnie melaminowej o grubości minimalnej 43mm, wykończone płaskownikiem z aluminium anodowanego o minimalnych wymiarach: dł. 180mm x szer. 50mm x gr. 10mm, oparte na regulatorach wykonanych z aluminium anodowanego o śr mm i gr. 10mm. Pod blatem podwieszany kontener z płyty melaminowej o grubości 18mm, o wymiarach: szer. 450mm x gł. 600mm x wys. 530mm. Kontener wyposaŝony w 4 szuflady w tym osobna szuflada piórnikowa. Szuflady montowane na prowadnicach tandemowych z cichym domykiem renomowanych firm z moŝliwością wysuwu minimum ¾. Kontener wyposaŝony w zamek centralny. Uchwyty z aluminium anodowanego dwupunktowe o rozstawie minimum 256mm. Łączyna wykonana z płyty melaminowej o grubości 18mm. 1

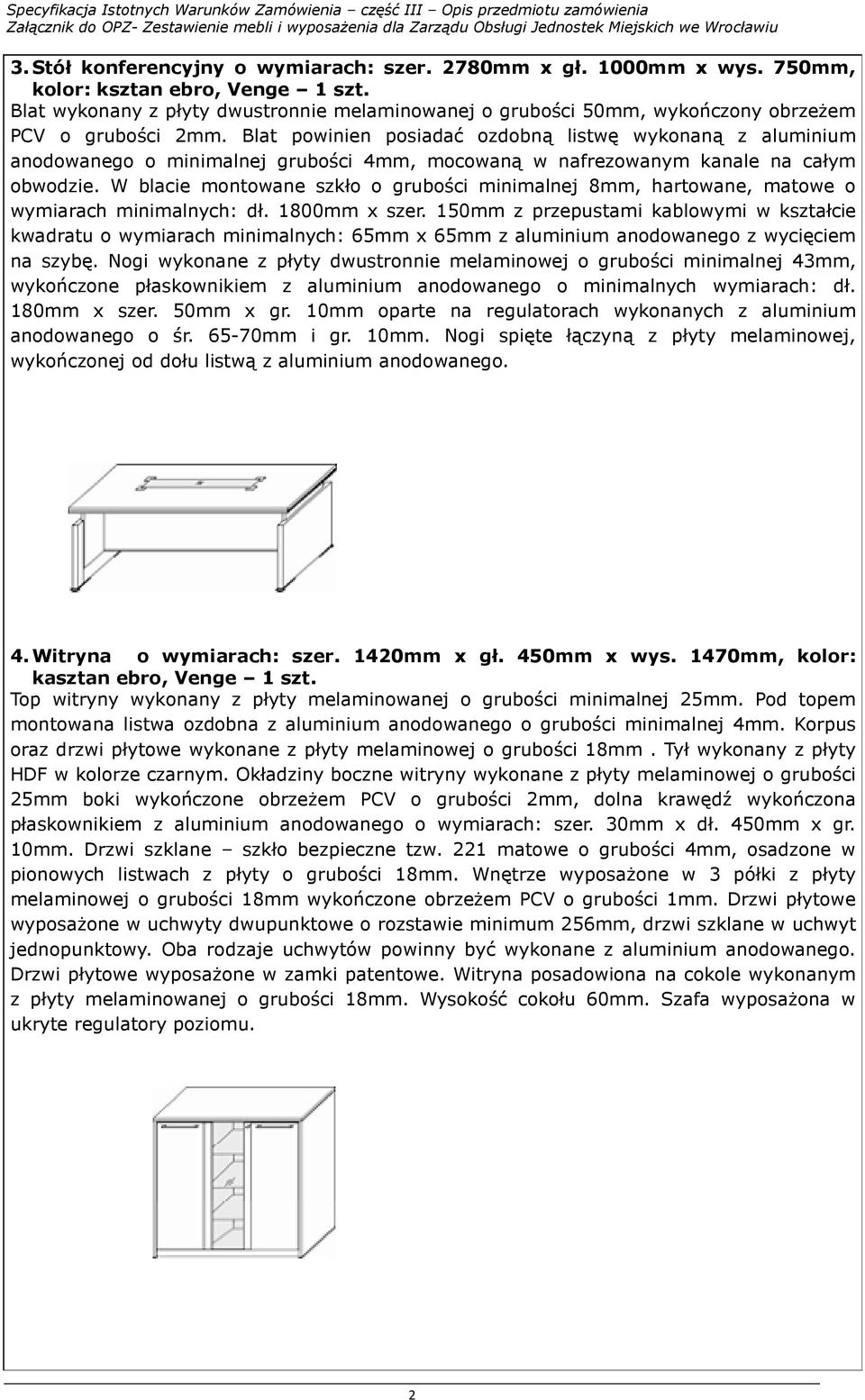

2 3. Stół konferencyjny o wymiarach: szer. 2780mm x gł. 1000mm x wys. 750mm, kolor: ksztan ebro, Venge 1 szt. Blat wykonany z płyty dwustronnie melaminowanej o grubości 50mm, wykończony obrzeŝem PCV o grubości 2mm. Blat powinien posiadać ozdobną listwę wykonaną z aluminium anodowanego o minimalnej grubości 4mm, mocowaną w nafrezowanym kanale na całym obwodzie. W blacie montowane szkło o grubości minimalnej 8mm, hartowane, matowe o wymiarach minimalnych: dł. 1800mm x szer. 150mm z przepustami kablowymi w kształcie kwadratu o wymiarach minimalnych: 65mm x 65mm z aluminium anodowanego z wycięciem na szybę. Nogi wykonane z płyty dwustronnie melaminowej o grubości minimalnej 43mm, wykończone płaskownikiem z aluminium anodowanego o minimalnych wymiarach: dł. 180mm x szer. 50mm x gr. 10mm oparte na regulatorach wykonanych z aluminium anodowanego o śr mm i gr. 10mm. Nogi spięte łączyną z płyty melaminowej, wykończonej od dołu listwą z aluminium anodowanego. 4. Witryna o wymiarach: szer. 1420mm x gł. 450mm x wys. 1470mm, kolor: kasztan ebro, Venge 1 szt. Top witryny wykonany z płyty melaminowanej o grubości minimalnej 25mm. Pod topem montowana listwa ozdobna z aluminium anodowanego o grubości minimalnej 4mm. Korpus oraz drzwi płytowe wykonane z płyty melaminowej o grubości 18mm. Tył wykonany z płyty HDF w kolorze czarnym. Okładziny boczne witryny wykonane z płyty melaminowej o grubości 25mm boki wykończone obrzeŝem PCV o grubości 2mm, dolna krawędź wykończona płaskownikiem z aluminium anodowanego o wymiarach: szer. 30mm x dł. 450mm x gr. 10mm. Drzwi szklane szkło bezpieczne tzw. 221 matowe o grubości 4mm, osadzone w pionowych listwach z płyty o grubości 18mm. Wnętrze wyposaŝone w 3 półki z płyty melaminowej o grubości 18mm wykończone obrzeŝem PCV o grubości 1mm. Drzwi płytowe wyposaŝone w uchwyty dwupunktowe o rozstawie minimum 256mm, drzwi szklane w uchwyt jednopunktowy. Oba rodzaje uchwytów powinny być wykonane z aluminium anodowanego. Drzwi płytowe wyposaŝone w zamki patentowe. Witryna posadowiona na cokole wykonanym z płyty melaminowanej o grubości 18mm. Wysokość cokołu 60mm. Szafa wyposaŝona w ukryte regulatory poziomu. 2

3 5. Szafa ubraniowa o wymiarach: szer. 970mm x gł. 450mm x wys. 1920mm, kolor: kasztan ebro, Venge 1 szt. Top wykonany z płyty melaminowanej o grubości minimalnej 25mm. Pod topem montowana listwa ozdobna z aluminium anodowanego o grubości minimalnej 4mm. Korpus oraz drzwi płytowe wykonane z płyty melaminowej o grubości 18mm. Tył wykonany z płyty HDF w kolorze czarnym. Okładziny boczne szafy wykonane z płyty melaminowej o grubości 25mm, wykończone obrzeŝem PCV o grubości 2mm. Boki wykończone obrzeŝem PCV o grubości 2mm, dolna krawędź wykończona płaskownikiem z aluminium anodowanego o wymiarach: szer. 30mm x dł. 450mm x gr. 10mm. Wnętrze wyposaŝone w 1 półkę z płyty melaminowej o grubości 18mm wykończoną obrzeŝem PCV o grubości 1mm oraz wysuwany wieszak na ubrania. Drzwi płytowe wyposaŝone w uchwyty dwupunktowe o rozstawie minimalnym 256mm, wykonane z aluminium anodowanego. Szafa posadowiona na cokole wykonanym z płyty melaminowanej o grubości 18mm. Wysokość cokołu 60mm. Szafa wyposaŝona w ukryte regulatory poziomu. 6. Stolik okolicznościowy o wymiarach: szer. 1200mm x gł. 700mm x wys. 600mm, kolor ksztan ebro, Venge 1 szt. Blat wykonany z płyty dwustronnie melaminowanej o grubości 50mm, wykończony obrzeŝem PCV o grubości 2mm. Blat powinien posiadać ozdobną listwę wykonaną z aluminium anodowanego o minimalnej grubości 4mm, mocowaną w nafrezowanym kanale na całym obwodzie. W blacie montowane szkło o grubości minimalnej 8mm hartowane matowe o wymiarach minimalnych: dł. 600mm x szer. 150mm z przepustami blatowymi w kształcie kwadratu o wymiarach minimalnych: 65mm x 65mm z aluminium anodowanego z wycięciem na szybę. Nogi wykonane z płyty dwustronnie melaminowej o grubości minimalnej 43mm, wykończone płaskownikiem z aluminium anodowanego o minimalnych wymiarach: dł. 180mm x szer. 50mm x gr. 10mm oparte na regulatorach wykonanych z aluminium anodowanego o średnicy 65-70mm i grubości 10mm. Nogi spięte łączyną z płyty melaminowej wykończonej od dołu listwą z aluminium anodowanego. 3

4 7. Sofa 3 osobowa o wymiarach: szer. 1890mm x gł. 750mm x wys. 790mm 1 szt. Konstrukcja sofy wykonana z drewna i materiałów pochodnych (sklejka, płyta wiórowa). Dół mebla powinien być wzmocniony dookoła metalową ramą. Siedzisko bonelowe, zamocowane na spręŝynach falistych, oparcie z pasami gumowymi. Poduszki siedziska bonelowe, poduszki oparcia z pianki poliuretanowej. Poduszki siedziska i oparcia zdejmowalne, montowane na rzepy. Sofa posadowiona na nóŝkach z aluminium o śr. 40mm i wys mm. Minimalna wysokość siedziska 440mm, maksymalna głębokość sofy 750mm. Sofa tapicerowana skórą sztuczną o parametrach nie gorszych niŝ: ścieralność minimum cykli Martindala wymagany atest załączony do oferty skład 100 % poliuretan, gramatura min 580 g/mb kolor kremowy. UWAGA ZAPREZENTOWANE ZDJĘCIE ZASTAŁO ZAŁĄCZONE WYŁĄCZNIE DLA CELÓW ILUSTRACYJNYCH. 8. Fotel 1 osobowy o wymiarach: szer. 750mm x gł. 750mm x wys. 790mm 2 szt. Konstrukcja sofy wykonana z drewna i materiałów pochodnych (sklejka, płyta wiórowa). Dół mebla powinien być wzmocniony dookoła metalową ramą. Siedzisko bonelowe, zamocowane na spręŝynach falistych, oparcie z pasami gumowymi. Poduszki siedziska bonelowe, poduszki oparcia z pianki poliuretanowej. Poduszki siedziska i oparcia zdejmowalne, montowane na rzepy. Fotel posadowiony na nóŝkach z aluminium o śr. 40mm i wys mm. Minimalna wysokość siedziska 440mm, maksymalna głębokość fotela 750mm. Fotel tapicerowany skórą sztuczną o parametrach nie gorszych niŝ: ścieralność min cykli Martindalawymagany atest załączony do oferty skład 100 % poliuretan, gramatura min 580 g/mb kolor kremowy. UWAGA ZAPREZENTOWANE ZDJĘCIE ZASTAŁO ZAŁĄCZONE WYŁĄCZNIE DLA CELÓW ILUSTRACYJNYCH. 4

5 9. Krzesło konferencyjne o wymiarach: szer. 450mm x gł. 570mm x wys. 900mm 12 szt. StelaŜ wykonany z rury o średnicy 19mm malowanej proszkowo na kolor aluminium. Siedzisko z płyty MDF oraz pianki poliuretanowej o grubości minimalnej 60mm. Oparcie konstrukcja stalowa oklejona włókniną, wypełnienie pianką poliuretanową. Wysokość oparcia mierzona do siedziska mm. Fotel tapicerowany skórą sztuczną o parametrach nie gorszych niŝ: ścieralność min cykli Martindala- wymagany atest załączony do oferty skład 100 % poliuretan, gramatura min 580 g/mb kolor kremowy. UWAGA ZAPREZENTOWANE ZDJĘCIE ZASTAŁO ZAŁĄCZONE WYŁĄCZNIE DLA CELÓW ILUSTRACYJNYCH. 10. Podstawa na flagi 3 ramienna 1 szt. BEZ ZAMIESZCZONYCH NA ZDJECIU FLAG Podstawa wykonana ze stali o średnicy 350mm, lakierowana proszkowo w kolorze srebrnym. Podstawa wyposaŝona w maszty o wysokości 2200mm oraz pierścienie do mocowania flag. UWAGA ZAPREZENTOWANE ZDJĘCIE ZASTAŁO ZAŁĄCZONE WYŁĄCZNIE DLA CELÓW ILUSTRACYJNYCH. 5

6 Pomieszczenie 1 Uwaga wymiary zostały podane na podstawie dokumentacji projektowej obiektu budowlanego. 1. Lada recepcyjna wymiary szer. 3220/1930mm x gł. 772mm x wys. 1100mm. Wszystkie elementy oprócz frontu kolor: biały 1 szt. Lada wykonana z płyty melaminowanej o grubości 18mm i 28mm klasa higieniczności E1. Blat roboczy wykonany z płyty o grubości 28mm, wykończony obrzeŝem PCV o grubości 2mm, odpornym na uderzenia mechaniczne. Blat górny wykonany z płyty o grubości 28mm z przyklejonym szkłem białym LACOBEL o grubości 4mm. Front lady wykonany jest z płyty o grubości 18mm, oklejony HPL-em w połysku o kolorze pomarańczowym z dwoma paskami koloru aluminiowego. Kostka zamknięta wykonana z płyty 18mm i blatu nakładanego o grubości 28mm. Kostka regał - korpus wykonany powinien być z płyty grubości 18mm i blatu górnego o grubości 28mm. KaŜdy segment lady wyposaŝony w przelot kablowy Ø80. Lada na cokole w kolorze aluminium szczotkowane. Wysokość cokołu wynosi mm. W ladach powinno być zamontowane oświetlenie typ LED w kolorze białym. 6

7 2. Szafa aktowa o wymiarach: szer. 802mm x gł. 385mm x wys. 1129mm (3OH) w całości w kolorze białym 3 szt. Wieniec górny wykonany z płyty o grubości minimum 28mm. Krawędź frontowa oklejona obrzeŝem PVC o grubości 2mm, boczne obrzeŝem melaminowanym o grubości minimum 0,3mm. Korpus wykonany z płyty wiórowej trzywarstwowej o grubości 18mm, pokrytej obustronnie melaminą. Klasa higieniczności E1. Ściany tylne wykonane z płyty HDF grubości 3mm w kolorze białym, mocowane z resztą korpusu za pomocą stabilizatorów. Front (drzwi) - płyta grubości 18mm. Krawędzie oklejone obrzeŝem PVC o grubości 2mm. Lewe skrzydło uzbrojone w elastyczną listwę przymykową. Półki mocowane za pomocą złączy zabezpieczających przed przypadkowym wysunięciem. Dodatkowo złącze zwiększające sztywność konstrukcji. Krawędzie półek oklejone obrzeŝem PVC o grubości 0,5mm. Szafa wyposaŝona w regulatory typu bulwa fi 50 z moŝliwością regulacji od wewnątrz szafy oraz być zamykana na zamek patentowy z kluczem w 1000 kombinacji. Uchwyt mocowany dwu punktowo w pionie o rozstawie 128mm, wykonany ze stopu Znal, wykończony na chrommat. 3. Szafa na drukarkę o wymiarach: szer. 802mm x gł. 550mm x wys. 777mm (2OH) w całości w kolorze białym 1 szt. Wieniec górny wykonany z płyty o grubości minimalnej 28mm. Krawędź frontowa oklejona obrzeŝem PVC o grubości 2mm, boczne obrzeŝem melaminowanym minimum o grubości 0,3mm. Korpus wykonany z płyty wiórowej trzywarstwowej o grubości 18mm, pokrytej obustronnie melaminą - klasa higieniczności E1. Ściany tylne wykonane z płyty HDF o grubości 3mm w kolorze białym, mocowane z resztą korpusu za pomocą stabilizatorów. Front (drzwi) - płyta grubości 18mm. Krawędzie oklejone obrzeŝem PVC o grubości 2mm. Lewe skrzydło uzbrojone w elastyczną listwę przymykową. Półki mocowane za pomocą złączy zabezpieczających przed przypadkowym wysunięciem. Dodatkowo złącze zwiększające sztywność konstrukcji. Krawędzie półek oklejone obrzeŝem PVC o grubości 0,5mm. Szafa wyposaŝona w regulatory typu bulwa fi 50 z moŝliwością regulacji od wewnątrz szafy oraz zamykana na zamek patentowy z kluczem w 1000 kombinacji. Uchwyt mocowany dwu punktowo w pionie o rozstawie 128mm, wykonany ze stopu Znal, wykończony na chrom-mat. 7

8 4. Szafa ubraniowa o wymiarach: szer. 802mm x gł. 385mm x wys mm, w całości w kolorze białym 1 szt. Wieniec górny wykonany z płyty o grubości minimum 28mm. Krawędź frontowa oklejona obrzeŝem PVC o grubości 2mm, boczne obrzeŝem melaminowanym o minimalnej grubości 0,3mm. Korpus wykonany z płyty wiórowej trzywarstwowej o grubości 18mm, pokrytej obustronnie melaminą - klasa higieniczności E1. Ściany tylne wykonane z płyty HDF o grubości 3mm w kolorze białym, mocowane z resztą korpusu za pomocą stabilizatorów. Front (drzwi) - płyta grubości 18mm. Krawędzie oklejone obrzeŝem PVC o grubości 2mm. Lewe skrzydło uzbrojone w elastyczną listwę przymykową. Jedna półka mocowana za pomocą złączy zabezpieczających przed przypadkowym wysunięciem. Dodatkowo złącze zwiększające sztywność konstrukcji. Krawędzie półek oklejone obrzeŝem PVC o grubości 0,5mm. Szafa wyposaŝona w wieszak wysuwany oraz regulatory typu bulwa fi 50 z moŝliwością regulacji od wewnątrz szafy. Uchwyt mocowany dwu punktowo w pionie o rozstawie 128mm, wykonany ze stopu Znal, wykończony na chrom-mat. 5. Kontener 3 szufladowy o wymiarach: szer. 434mm x gł. 525mm x wys. 580 mm w całości w kolorze białym 2 szt. Korpus i top wykonany z płyty wiórowej trzywarstwowej o grubości 18mm, pokrytej obustronnie melaminą - klasa higieniczności E1. Szuflady umocowane na metalowych prowadnicach wytrzymujące obciąŝenie dynamiczne minimum 20kg. W pierwszej szufladzie nakładany piórnik tworzywowy umoŝliwiający organizowanie przestrzeni. Szuflady wyposaŝone w zamek centralny oraz składany kluczyk zabezpieczający przed złamaniem, zabezpiecza meble przed niepowołanym dostępem i umoŝliwia jednoczesne zamykanie wszystkich szuflad. Po otwarciu jednej szuflady jednocześnie wysuw drugiej jest zablokowany (w tym samym czasie moŝna otworzyć tylko jedną szufladę). Kontener wyposaŝony w kółka jezdne fi 50 w tym 2 z hamulcem. Uchwyt mocowany dwu punktowo o rozstawie 128mm, wykonany ze stopu Znal, wykończony na chrom-mat. 8

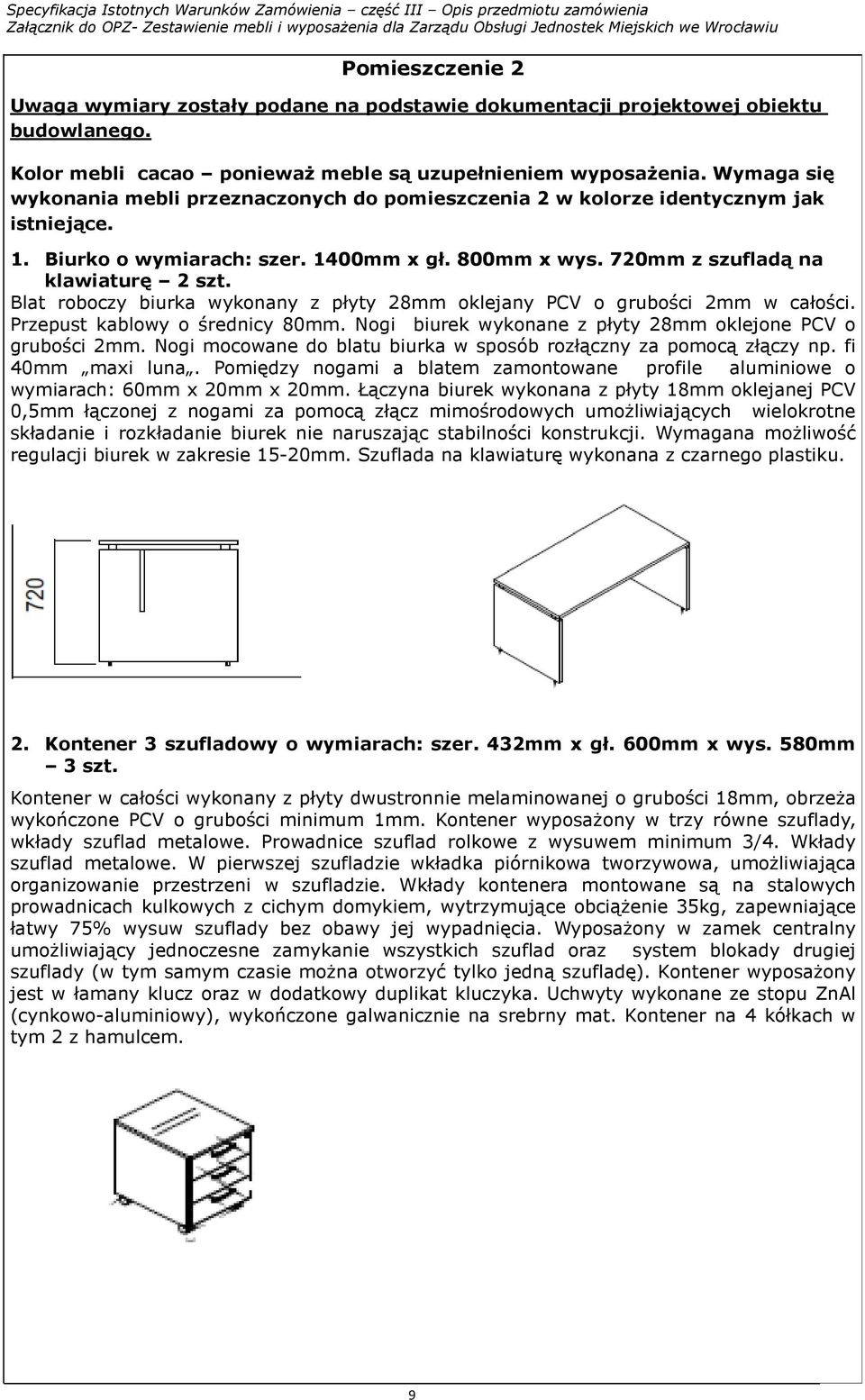

9 Pomieszczenie 2 Uwaga wymiary zostały podane na podstawie dokumentacji projektowej obiektu budowlanego. Kolor mebli cacao poniewaŝ meble są uzupełnieniem wyposaŝenia. Wymaga się wykonania mebli przeznaczonych do pomieszczenia 2 w kolorze identycznym jak istniejące. 1. Biurko o wymiarach: szer. 1400mm x gł. 800mm x wys. 720mm z szufladą na klawiaturę 2 szt. Blat roboczy biurka wykonany z płyty 28mm oklejany PCV o grubości 2mm w całości. Przepust kablowy o średnicy 80mm. Nogi biurek wykonane z płyty 28mm oklejone PCV o grubości 2mm. Nogi mocowane do blatu biurka w sposób rozłączny za pomocą złączy np. fi 40mm maxi luna. Pomiędzy nogami a blatem zamontowane profile aluminiowe o wymiarach: 60mm x 20mm x 20mm. Łączyna biurek wykonana z płyty 18mm oklejanej PCV 0,5mm łączonej z nogami za pomocą złącz mimośrodowych umoŝliwiających wielokrotne składanie i rozkładanie biurek nie naruszając stabilności konstrukcji. Wymagana moŝliwość regulacji biurek w zakresie 15-20mm. Szuflada na klawiaturę wykonana z czarnego plastiku. 2. Kontener 3 szufladowy o wymiarach: szer. 432mm x gł. 600mm x wys. 580mm 3 szt. Kontener w całości wykonany z płyty dwustronnie melaminowanej o grubości 18mm, obrzeŝa wykończone PCV o grubości minimum 1mm. Kontener wyposaŝony w trzy równe szuflady, wkłady szuflad metalowe. Prowadnice szuflad rolkowe z wysuwem minimum 3/4. Wkłady szuflad metalowe. W pierwszej szufladzie wkładka piórnikowa tworzywowa, umoŝliwiająca organizowanie przestrzeni w szufladzie. Wkłady kontenera montowane są na stalowych prowadnicach kulkowych z cichym domykiem, wytrzymujące obciąŝenie 35kg, zapewniające łatwy 75% wysuw szuflady bez obawy jej wypadnięcia. WyposaŜony w zamek centralny umoŝliwiający jednoczesne zamykanie wszystkich szuflad oraz system blokady drugiej szuflady (w tym samym czasie moŝna otworzyć tylko jedną szufladę). Kontener wyposaŝony jest w łamany klucz oraz w dodatkowy duplikat kluczyka. Uchwyty wykonane ze stopu ZnAl (cynkowo-aluminiowy), wykończone galwanicznie na srebrny mat. Kontener na 4 kółkach w tym 2 z hamulcem. 9

10 3. Regał dwustronny o wymiarach: szer. 800mm x gł. 432mm x wys. 720mm 1 szt. Wieniec górny wykonany z płyty o grubości minimalnej 28mm. Krawędź frontowa oklejona obrzeŝem PVC 2mm, boczne obrzeŝem melaminowanym minimum 0,3mm. Korpus wykonany z płyty wiórowej trzywarstwowej o grubości 18mm, pokrytej obustronnie melaminą - klasa higieniczności E1.Regał bez pleców, wyposaŝony w 3 półki, mocowany za pomocą złączy zabezpieczających przed przypadkowym wysunięciem. Wymaga się zastosowania ewentualnie dodatkowych mocowań zapewniających stabilność konstrukcji. Krawędzie półek oklejone obrzeŝem PVC 0,5mm. 4. Szafka pod drukarkę o wymiarach: szer. 800mm x gł. 550mm x wys. 777mm 1 szt. Wieniec górny wykonany z płyty o grubości minimum 28mm. Krawędź frontowa oklejona obrzeŝem PVC 2mm, boczne obrzeŝem melaminowanym minimum 0,3mm. Korpus wykonany z płyty wiórowej trzywarstwowej o grubości 18mm, pokrytej obustronnie melaminą - klasa higieniczności E1. Ściany tylne wykonane z płyty HDF o grubości 3mm, mocowane z resztą korpusu za pomocą stabilizatorów. Front (drzwi) - płyta grubości 18mm. Krawędzie oklejone obrzeŝem PVC 2mm. Lewe skrzydło uzbrojone w elastyczną listwę przymykową. Jedna półka, mocowana za pomocą złączy zabezpieczających przed przypadkowym wysunięciem. Dodatkowo złącze zwiększające sztywność konstrukcji. Krawędzie półek oklejone obrzeŝem PVC 0,5mm. Szafa wyposaŝona w regulatory typu bulwa fi 50 z moŝliwością regulacji od wewnątrz szafy oraz zamykana na zamek patentowy z kluczem w 1000 kombinacji. Uchwyt mocowany dwu punktowo w pionie o rozstawie 128mm, wykonany ze stopu Znal, wykończony na chrom-mat. 10

11 5. Regał otwarty o wymiarach: szer. 400mm x gł. 385mm x wys. 1833mm (5OH) 1 szt. Wieniec górny wykonany z płyty o grubości minimum 28mm. Krawędź frontowa oklejona obrzeŝem PVC 2mm, boczne obrzeŝem melaminowanym minimum 0,3mm. Korpus wykonany z płyty wiórowej trzywarstwowej o grubości 18mm, pokrytej obustronnie melaminą - klasa higieniczności E1. Ściany tylne wykonane z płyty o grubości 18mm. Regał wyposaŝony w 4 półki, mocowane za pomocą złączy zabezpieczających przed przypadkowym wysunięciem. Dodatkowo złącze zwiększające sztywność konstrukcji. Krawędzie półek oklejone obrzeŝem PVC 0,5mm. Szafa wyposaŝona w regulatory typu bulwa fi 50 z moŝliwością regulacji od wewnątrz. 6. Szafa ubraniowa o wymiarach: szer. 802mm x gł. 600mm x wys. 1833mm 1 szt. Wieniec górny wykonany z płyty o grubości minimum 28 mm. Krawędź frontowa oklejona obrzeŝem PVC 2mm, boczne obrzeŝem melaminowanym minimum 0,3mm. Korpus wykonany z płyty wiórowej trzywarstwowej o grubości 18mm, pokrytej obustronnie melaminą - klasa higieniczności E1. Ściana tylna wykonana z płyty melaminowej grubości 18mm. Front (drzwi) - płyta grubości 18mm. Krawędzie oklejone obrzeŝem PVC 2mm. Lewe skrzydło uzbrojone w elastyczną listwę przymykową. Dwie półki mocowane za pomocą złączy zabezpieczających przed przypadkowym wysunięciem. Dodatkowo złącze zwiększające sztywność konstrukcji. Krawędzie półek oklejone obrzeŝem PVC 0,5mm. Jedna półka montowana ok. 30cm od góry, druga ok. 30cm od dołu szafy. Szafa wyposaŝona w drąŝek na wieszaki oraz regulatory typu bulwa fi 50 z moŝliwością regulacji od wewnątrz szafy. Uchwyt mocowany dwu punktowo w pionie o rozstawie 128mm, wykonany ze stopu Znal, wykończony na chrom-mat. 11

12 7. Szafka gospodarcza o wymiarach: szer. 800mm x gł. 385mm x wys. 820mm 1 szt. Korpus wykonany z płyty wiórowej trzywarstwowej o grubości 18mm, pokrytej obustronnie melaminą. Klasa higieniczności E1. Ściany tylne wykonane z płyty HDF grubości 3mm, mocowane z reszta korpusu za pomocą stabilizatorów. Front (drzwi) - płyta grubości 18mm. Krawędzie oklejone obrzeŝem PVC 2mm. Lewe skrzydło uzbrojone w elastyczną listwę przymykową. Półki - 2 szt. - mocowane za pomocą złączy zabezpieczających przed przypadkowym wysunięciem. Dodatkowo złącze zwiększające sztywność konstrukcji. Krawędzie półek oklejone obrzeŝem PVC 0,5mm. Szafa wyposaŝona w regulatory typu bulwa fi 50 z moŝliwością regulacji od wewnątrz szafy oraz zamykana na zamek patentowy z kluczem w 1000 kombinacji. Uchwyt mocowany dwu punktowo w pionie o rozstawie 128mm, wykonany ze stopu Znal, wykończony na chrom-mat. Szafka bez blatu. 8. Blat o wymiarach: szer. 1400mm x gł. 600mm x wys.28mm 1 szt. Blat wykonany z płyty dwustronnie melaminowanej o grubości minimum 28mm, wykończony obrzeŝem PCV. Wycięcie na uskok przy ścianie. Pomieszczenie 3 Uwaga wymiary zostały podane na podstawie dokumentacji projektowej obiektu budowlanego. 1. Szafa zamykana o wymiarach: szer. 802mm z gł. 385mm x wys. 777mm, kolor olcha górska 1 szt. Wieniec górny wykonany z płyty o grubości minimum 28mm. Krawędź frontowa oklejona obrzeŝem PVC 2mm, boczne obrzeŝem melaminowanym minimum 0,3mm. Korpus wykonany z płyty wiórowej trzywarstwowej o grubości 18mm, pokrytej obustronnie melaminą. Klasa higieniczności E1. Ściany tylne wykonane z płyty HDF grubości 3mm, mocowane z resztą korpusu za pomocą stabilizatorów. Front (drzwi) 2OH - płyta grubości 18mm. Krawędzie oklejone obrzeŝem PVC 2mm. Lewe skrzydło uzbrojone w elastyczną listwę przymykową. Półki - 2 szt.- mocowane za pomocą złączy zabezpieczających przed przypadkowym wysunięciem. Dodatkowo złącze zwiększające sztywność konstrukcji. Krawędzie półek oklejone obrzeŝem PVC 0,5mm. Szafa wyposaŝona w regulatory typu bulwa fi 50 z moŝliwością regulacji od wewnątrz szafy oraz zamykana na zamek patentowy z kluczem w 1000 kombinacji. Uchwyt mocowany dwu punktowo w pionie o rozstawie 128mm, wykonany ze stopu Znal, wykończony na chrom-mat. 12

13 2. Biurko kątowe lewe z kontenerem o wymiarach: 1930mm x1000mm x 750mm, kolor: olcha górska 2 szt. Blat z płyty dwustronnie melaminowanej o grubości minimum 25mm, wykończony obrzeŝem PCV o grubości 2mm. Blaty wyposaŝone w dwa przeloty kablowe, umiejscowienie zostanie podane na etapie realizacji. StelaŜ - nogi metalowe o przekroju kwadratowym 50mm x 50 mm, połączone na trwałe (spawane) za pomocą belki o przekroju minimum 50mm x 30 mm. WzdłuŜ długości 1930mm belka o przekroju minimum 50mm x 30mm spinająca nogi i zabezpieczająca blat przed uginaniem. Nogi wyposaŝone w regulatory poziomu. Kontener 4 szufladowy, stacjonarny, montowany pod biurko, bez topu górnego. Top górny tworzy blat biurka. Dwie górne szuflady wyposaŝone w kasetę na bilon i banknoty, pozostałe równej wysokości. Szuflady umieszczone na prowadnicach rolkowych z wysuwem minimum 3/4. Wszystkie szuflady zamykane zamkiem centralnym. UWAGA WYMIARY NA ZAŁĄCZONYM ZDJĘCIU PODANE ZOSTAŁY W CENTYMETRACH 3. Kaseta na bilon i banknoty 4 szt. Kaseta wykonana jest z tworzywa sztucznego, posiada "komory" na polski bilon o wszystkich nominałach. KaŜda komora posada znaczniki umieszczone co 5 szt. danej monety, co ułatwia policzenie ilość danej monety jednocześnie, obok znaczników powinna znajdować się wartość kwotowa danego nominału. Kaseta posiada równieŝ cztery przegrody na banknoty. Wymiary kasety: szer. 350mm x dł. 215mm x wys. 50mm 13

14 4. Regał na kółkach o wymiarach: szer. 550mm x gł. 385mm x wys. 700mm, kolor: olcha górska 2 szt. W całości wykonany z płyty melaminowanej o grubości 18mm. Wszystkie krawędzie zabezpieczone obrzeŝem PCV o grubości minimum 1mm. WyposaŜony w 4 kółka w tym dwa z hamulcem. Jedna półka z moŝliwością regulacji. 5. Wieszak ścienny o wymiarach: szer. 600mm x 250mm x 18mm kolor: olcha górska 1 szt. Wieszak stanowi płyta melaminowana o grubości 18mm, wykończona obrzeŝem PCV o grubości 2mm, wyposaŝona w wieszaki podwójne metalowych malowanych proszkowo- 4 szt. 6. Szafa metalowa o wymiarach: szer. 900mm x gł. 420mm x wys. 1920mm 2 szt. Szafa wykonana z blachy czarnej o grubości 0,6-1mm, malowana farbami proszkowymi (epoksydowo-poliestrowymi) RAL Szafa powinna posiadać drzwi uchylne zawieszone na zawiasach kołkowych zamykane zamkiem baskwilowym. Szafa wyposaŝona w 4 półki przestawne co 90mm. Minimalny udźwig półki 50kg. 14

15 Pomieszczenie 4 Uwaga wymiary zostały podane na podstawie dokumentacji projektowej obiektu budowlanego. 1. Stół o wymiarach: szer. 1400mm x gł. 800mm x wys. 750mm 2 szt. Blaty z płyty dwustronnie melaminowanej o minimalnej grubości 25mm, wykończone obrzeŝem PCV o grubości 2mm. StelaŜ - rama na obwodzie o przekroju minimum 30mm x 20mm, spawana o wymiarach 1350mm x 750mm. Nogi o średnicy minimum 50mm, przykręcane do ramy (4 szt.). StelaŜ malowany proszkowo na kolor RAL Kolor blatu do wyboru na etapie realizacji z palety minimum 15 kolorów. 2. Krzesło stacjonarne 8 szt. Krzesło posadowione na stelaŝu stalowym, na czterech nogach, malowanym farbą proszkową w kolorze metalicznym, wykonanym z rury o przekroju fi 18mm. Konstrukcja stelaŝa umoŝliwia sztaplowanie krzeseł w ilości do sześciu sztuk. Siedzisko i oparcie wykonane w kształcie kubełka. Kubełek jako jednolity odlew wykonany jest z elastycznego i odpornego na odkształcenia tworzywa sztucznego, mieszaniny polipropylenu z włóknem szklanym. Siedzisko ergonomicznie wyprofilowane w przedniej części opadającej ku dołowi. Oparcie odchylone do tyłu oraz wyprofilowane w kształcie wycinka koła. Kubełek siedziska przykręcony do stelaŝa śrubami od spodu w sposób niewidoczny dla uŝytkownika. Kolor siedziska do wyboru na etapie realizacji z palety minimum 5 kolorów. UWAGA ZAPREZENTOWANE ZDJĘCIE ZASTAŁO ZAŁĄCZONE WYŁĄCZNIE DLA CELÓW ILUSTRACYJNYCH. 15

16 3. Zestaw mebli kuchennych nr 1, 2 1 komplet Korpus szafek oraz fronty wykonane z płyty dwustronnie melaminowanej o grubości 18mm. Wykończone obrzeŝem PCV. Korpusy umieszczone na nóŝkach o wysokości minimum 100mm z moŝliwością regulacji. Cokół o wysokości 100mm. Wykonany z płyty dwustronnie melaminowanej o grubości 18mm, montowany w sposób umoŝliwiający łatwy ich montaŝ i demontaŝ. Szafki 3 szufladowe na prowadnicach metabox z wysuwem minimum 3/4. Górna szuflada płytka (np. na sztućce), dwie pozostałe głębokie o równej wysokości. Blat kuchenny typu postforming o grubości minimum 38mm. Kolor mebli do wyboru na etapie realizacji z palety minimum 15 kolorów. 4. Zlewozmywak 2 szt. Zlewozmywak o okrągłym kształcie, wykonany ze stali szlachetnej z otworem na baterię. Minimalna średnica wnętrza komory 385mm. W komplecie syfon 5. Bateria zlewozmywakowa 2 szt. Wysokość baterii mm, długość mm, wykończenie chrom, głowica ceramiczna. 16

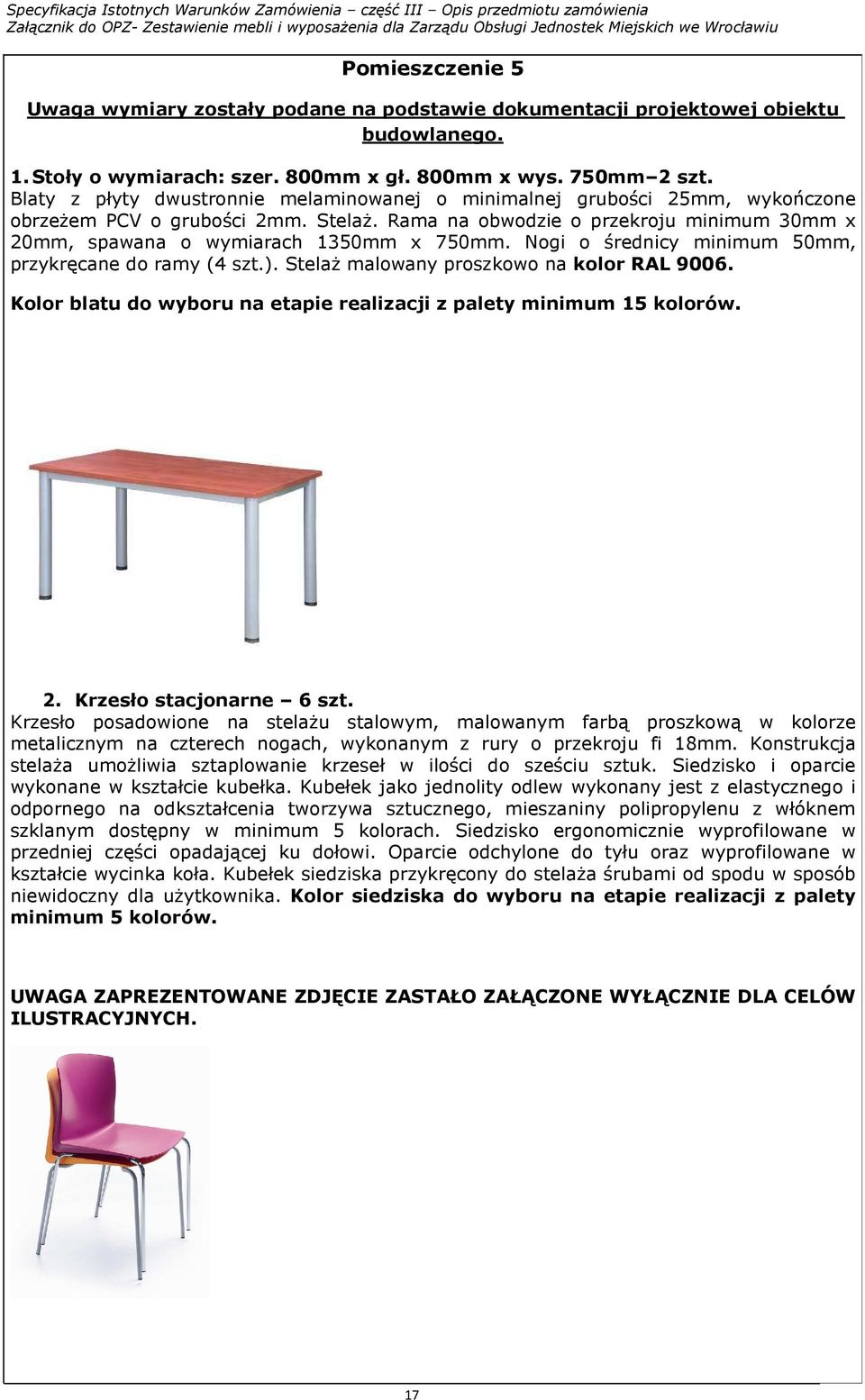

17 Pomieszczenie 5 Uwaga wymiary zostały podane na podstawie dokumentacji projektowej obiektu budowlanego. 1. Stoły o wymiarach: szer. 800mm x gł. 800mm x wys. 750mm 2 szt. Blaty z płyty dwustronnie melaminowanej o minimalnej grubości 25mm, wykończone obrzeŝem PCV o grubości 2mm. StelaŜ. Rama na obwodzie o przekroju minimum 30mm x 20mm, spawana o wymiarach 1350mm x 750mm. Nogi o średnicy minimum 50mm, przykręcane do ramy (4 szt.). StelaŜ malowany proszkowo na kolor RAL Kolor blatu do wyboru na etapie realizacji z palety minimum 15 kolorów. 2. Krzesło stacjonarne 6 szt. Krzesło posadowione na stelaŝu stalowym, malowanym farbą proszkową w kolorze metalicznym na czterech nogach, wykonanym z rury o przekroju fi 18mm. Konstrukcja stelaŝa umoŝliwia sztaplowanie krzeseł w ilości do sześciu sztuk. Siedzisko i oparcie wykonane w kształcie kubełka. Kubełek jako jednolity odlew wykonany jest z elastycznego i odpornego na odkształcenia tworzywa sztucznego, mieszaniny polipropylenu z włóknem szklanym dostępny w minimum 5 kolorach. Siedzisko ergonomicznie wyprofilowane w przedniej części opadającej ku dołowi. Oparcie odchylone do tyłu oraz wyprofilowane w kształcie wycinka koła. Kubełek siedziska przykręcony do stelaŝa śrubami od spodu w sposób niewidoczny dla uŝytkownika. Kolor siedziska do wyboru na etapie realizacji z palety minimum 5 kolorów. UWAGA ZAPREZENTOWANE ZDJĘCIE ZASTAŁO ZAŁĄCZONE WYŁĄCZNIE DLA CELÓW ILUSTRACYJNYCH. 17

18 3. Zestaw mebli kuchennych nr 3 1 komplet Korpus szafek oraz fronty wykonane z płyty dwustronnie melaminowanej o grubości 18mm. Wykończone obrzeŝem PCV. Korpusy umieszczone na nóŝkach o wysokości minimalnej 100mm z moŝliwością regulacji. Cokół o wysokości 100mm. Wykonany z płyty dwustronnie melaminowanej o grubości 18mm, montowany w sposób umoŝliwiający łatwy ich montaŝ i demontaŝ. Szafki 3 szufladowe na prowadnicach metabox z wysuwem minimum 3/4. Górna szuflada płytka (np. na sztućce), dwie pozostałe głębokie o równej wysokości. Blat kuchenny typu postforming o grubosci minimum 38mm. Kolor mebli do wyboru na etapie realizacji z palety minimum 15 kolorów. 4. Zlewozmywak 1 szt. Zlewozmywak o okrągłym kształcie, wykonany ze stali szlachetnej z otworem na baterię. Minimalna średnica wnętrza komory 385mm. W komplecie syfon 5. Bateria zlewozmywakowa 1 szt. Wysokość baterii mm, długość mm, wykończenie chrom, głowica ceramiczna. 18

19 Pomieszczenie 6 1. Biurko o wymiarach: szer. 1370mm x gł. 700mm x wys. 758mm, kolor: olcha górska 3 szt. Blat wykonany z płyty dwustronnie melaminowanej o grubości minimalnej 28mm, wykończony obrzeŝem PCV o grubości 2mm. Nogi z płyty o grubości 18mm, wykończone 2mm PCV i wyposaŝone w regulatory poziomu. Łączyna płytowa. 19

20 ZESTAWIENIE TABELARYCZNE DO SZCZEGÓŁOWEGO OPISU PRZEDMIOTU ZAMÓWIENIA Nazwa nadana zamówieniu przez wnioskującego: Dostawa mebli i wyposażenia wraz z instalacją i montażem dla Zarządu Obsługi Jednostek Miejskich we Wrocławiu Szacowanie wartości zamówienia Meble gabinetowe 20 Ilość sztuk 1 Biurko 2000mm x 900mm x 750mm 1 2 Przystawka z kontenerem 1200mm x 600mm x 750mm 1 3 Stół konferencyjny 2780mm x 1000mm x 750mm 1 4 Witryna 1420mm x 450mm x 1470mm 1 5 Szafa ubraniowa 970mm x 450mm x 1920mm 1 6 Stolik okolicznościowy 1200mm x 700mm x 600mm 1 7 Sofa 3 os. 1890mm x 750mm x 790mm 1 8 Fotel 1 os. 750mm x 750mm x 790mm 2 9 Krzesło konferencyjne 450mm x 570mm x 900mm Podstawa na flagi 1 Pomieszczenie 1 1 Lada 3220/1930mm x 772mm x 1100mm 1 2 Szafa aktowa 800mm x 385mm x 1129mm 3 3 Szafa pod drukarkę 802mm x 550mm x 777mm 1 4 Szafa ubraniowa 802mm x 385mm x 1833mm 1 5 Kontener 3 szufladowy 434mm x 525mm x 580mm 2 Pomieszczenie 2 1 Biurko 1400mm x 800mm x 720mm z półką pod klawiaturę 2 2 Kontener 3 szufladowy 432mm x 600mm x 580mm 3 3 Regał dwustronny 800mm x 432mm x 720mm 1 4 Szafka pod drukarkę 800mm x 550mm x 777mm 1 5 Regał otwarty 400mm x 385mm x 1833mm 1 6 Szafa ubraniowa 802mm x 600mm x 1833mm 1 7 Szafka gospodarcza 800mm x 385mm x 820mm 1 8 Blat 1400mm x 600mm x 28mm 1 Pomieszczenie 3 1 Szafa 802mm x 385mm x 777mm 1 2 Biurko z kontenerem 1930mm x 1000mm x 750mm 2 3 Kaseta na bilon i banknoty 4 4 Regał na kółkach 550mm x 385mm x 700mm 2 5 Wieszak ścienny 600mm x 250mm x 18mm 1 6 Szafa metalowa 900mm x 420mm x 1920mm 2 Pomieszczenie 4 1 Stół 1400mm x 800mm x 750mm 2 2 Krzesło stacjonarne 8 3 Zestaw mebli kuchennych nr 1: - szafka stojąca dwudrzwiowa z zamkiem - szafka stojąca jednodrzwiowa z zamkiem - szafka 3 szufladowa górna szuflada zamykana na zamek - blat kuchenny, cokół, listwy przyścienne - szafka wisząca dwudrzwiowa z zamkiem - szafka wisząca jednodrzwiowa z zamkiem - szafka wisząca jednodrzwiowa z zamkiem 1

21 3 Zestaw mebli kuchennych nr 2: - szafka zlewozmywakowa 2 sztuki - szafka 3 szufladowa - blat kuchenny, cokół, listwy przyścienne 4 Zlewozmywak 2 5 Bateria zlewozmywakowa 2 Pomieszczenie 5 1 Stół 800mm x 800mm x 750mm 2 2 Krzesło stacjonarne 6 3 Zestaw mebli kuchennych nr 3: - szafka zlewozmywakowa - szafka jednodrzwiowa 2 sztuki - szafka 3 szufladowa - blat kuchenny, cokół, listwy przyścienne 4 Zlewozmywak 1 5 Bateria 1 Pomieszczenie 6 1 Biurko 1370mm x 700mm x 758mm 3 2 Kontener 3 szufladowy 435mm x 525mm x 590mm
