1 Zamawiający: Rejonowy Zarząd Inwestycji w Słupsku Sp. z o.o. Adres: Słupsk, ul. Banacha 15 PROGRAM FUNKCJONALNO UśYTKOWY Nazwa zamówienia: Modernizacja wewnętrznej instalacji elektrycznej z zastosowaniem urządzeń wczesnego ostrzegania poŝarowego Adres: Słupsk, ul. Mickiewicza 32 Obiekt: Zespół Szkół Ogólnokształcących nr 2 ( Gimnazjum nr 3) Kod zamówienia i nazwa zamówienia wg CPV: Roboty w zakresie instalacji elektrycznych Instalowanie poŝarowych systemów alarmowych Instalowanie alarmów włamaniowych Roboty malarskie Usługi inŝynierii projektowej dla mechanicznych i elektrycznych instalacji budowlanych Opracował: Słupsk lipiec 2011r.

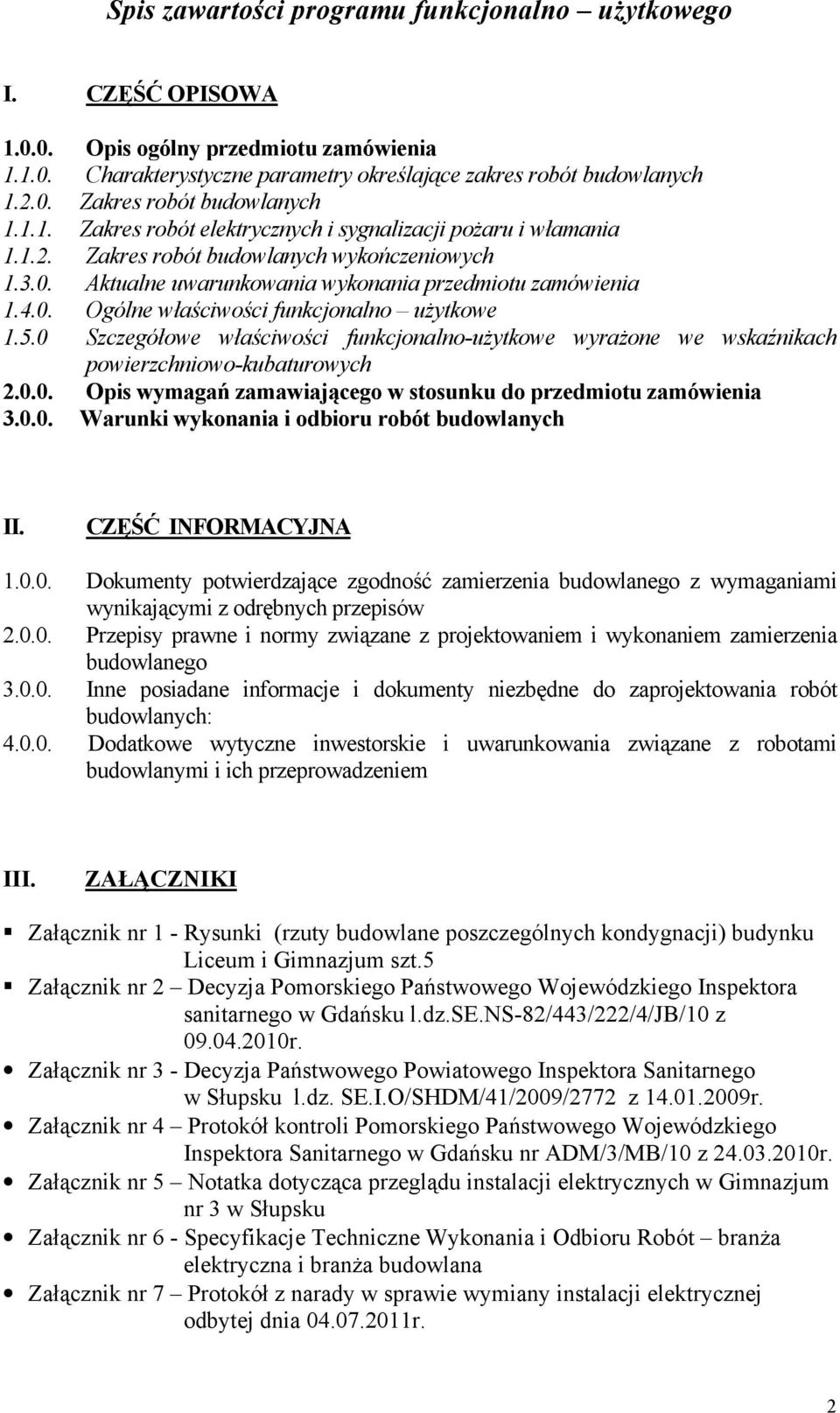

2 Spis zawartości programu funkcjonalno uŝytkowego I. CZĘŚĆ OPISOWA Opis ogólny przedmiotu zamówienia Charakterystyczne parametry określające zakres robót budowlanych Zakres robót budowlanych Zakres robót elektrycznych i sygnalizacji poŝaru i włamania Zakres robót budowlanych wykończeniowych Aktualne uwarunkowania wykonania przedmiotu zamówienia Ogólne właściwości funkcjonalno uŝytkowe Szczegółowe właściwości funkcjonalno-uŝytkowe wyraŝone we wskaźnikach powierzchniowo-kubaturowych Opis wymagań zamawiającego w stosunku do przedmiotu zamówienia Warunki wykonania i odbioru robót budowlanych II. CZĘŚĆ INFORMACYJNA Dokumenty potwierdzające zgodność zamierzenia budowlanego z wymaganiami wynikającymi z odrębnych przepisów Przepisy prawne i normy związane z projektowaniem i wykonaniem zamierzenia budowlanego Inne posiadane informacje i dokumenty niezbędne do zaprojektowania robót budowlanych: Dodatkowe wytyczne inwestorskie i uwarunkowania związane z robotami budowlanymi i ich przeprowadzeniem III. ZAŁĄCZNIKI Załącznik nr 1 - Rysunki (rzuty budowlane poszczególnych kondygnacji) budynku Liceum i Gimnazjum szt.5 Załącznik nr 2 Decyzja Pomorskiego Państwowego Wojewódzkiego Inspektora sanitarnego w Gdańsku l.dz.se.ns-82/443/222/4/jb/10 z r. Załącznik nr 3 - Decyzja Państwowego Powiatowego Inspektora Sanitarnego w Słupsku l.dz. SE.I.O/SHDM/41/2009/2772 z r. Załącznik nr 4 Protokół kontroli Pomorskiego Państwowego Wojewódzkiego Inspektora Sanitarnego w Gdańsku nr ADM/3/MB/10 z r. Załącznik nr 5 Notatka dotycząca przeglądu instalacji elektrycznych w Gimnazjum nr 3 w Słupsku Załącznik nr 6 - Specyfikacje Techniczne Wykonania i Odbioru Robót branŝa elektryczna i branŝa budowlana Załącznik nr 7 Protokół z narady w sprawie wymiany instalacji elektrycznej odbytej dnia r. 2

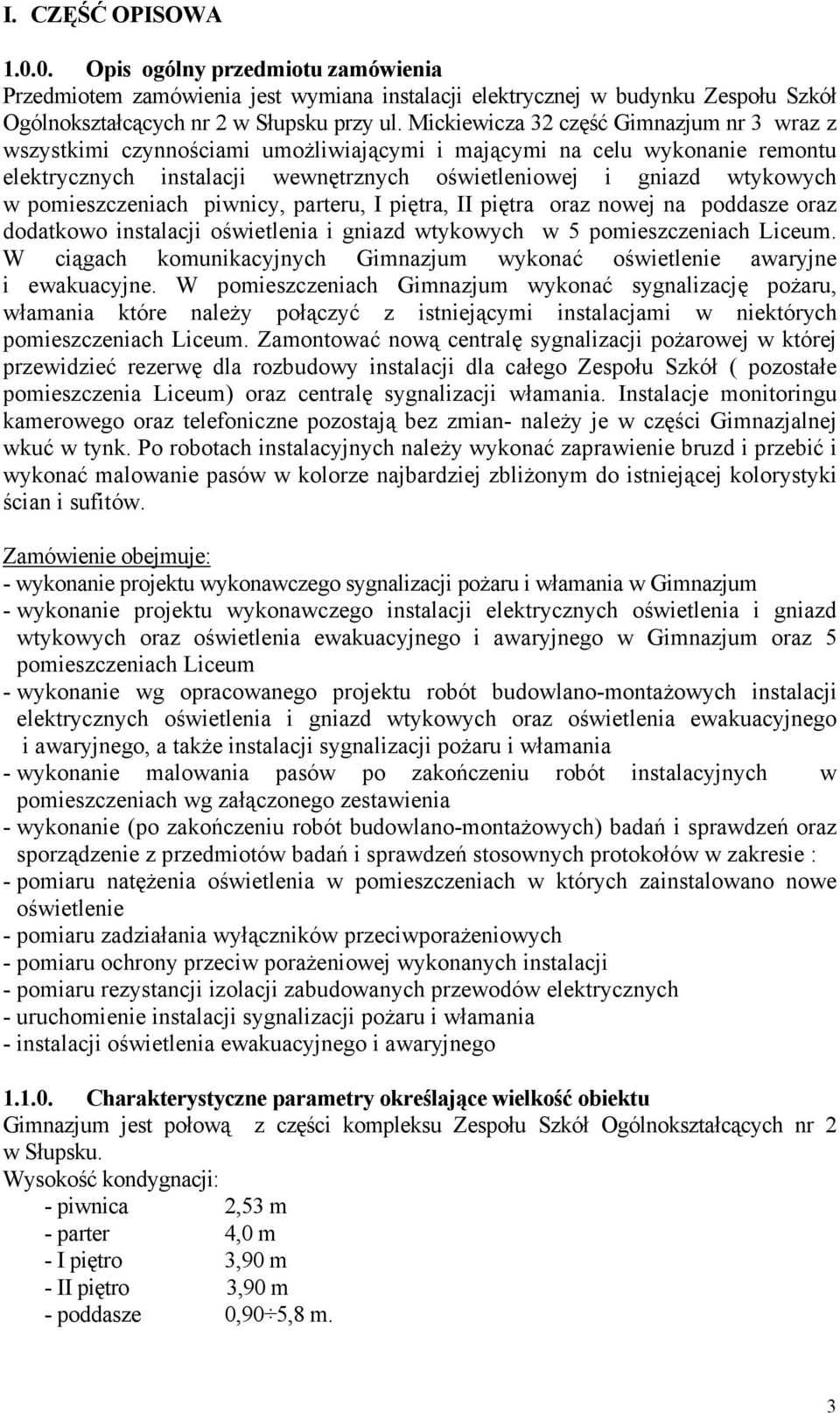

3 I. CZĘŚĆ OPISOWA Opis ogólny przedmiotu zamówienia Przedmiotem zamówienia jest wymiana instalacji elektrycznej w budynku Zespołu Szkół Ogólnokształcących nr 2 w Słupsku przy ul. Mickiewicza 32 część Gimnazjum nr 3 wraz z wszystkimi czynnościami umoŝliwiającymi i mającymi na celu wykonanie remontu elektrycznych instalacji wewnętrznych oświetleniowej i gniazd wtykowych w pomieszczeniach piwnicy, parteru, I piętra, II piętra oraz nowej na poddasze oraz dodatkowo instalacji oświetlenia i gniazd wtykowych w 5 pomieszczeniach Liceum. W ciągach komunikacyjnych Gimnazjum wykonać oświetlenie awaryjne i ewakuacyjne. W pomieszczeniach Gimnazjum wykonać sygnalizację poŝaru, włamania które naleŝy połączyć z istniejącymi instalacjami w niektórych pomieszczeniach Liceum. Zamontować nową centralę sygnalizacji poŝarowej w której przewidzieć rezerwę dla rozbudowy instalacji dla całego Zespołu Szkół ( pozostałe pomieszczenia Liceum) oraz centralę sygnalizacji włamania. Instalacje monitoringu kamerowego oraz telefoniczne pozostają bez zmian- naleŝy je w części Gimnazjalnej wkuć w tynk. Po robotach instalacyjnych naleŝy wykonać zaprawienie bruzd i przebić i wykonać malowanie pasów w kolorze najbardziej zbliŝonym do istniejącej kolorystyki ścian i sufitów. Zamówienie obejmuje: - wykonanie projektu wykonawczego sygnalizacji poŝaru i włamania w Gimnazjum - wykonanie projektu wykonawczego instalacji elektrycznych oświetlenia i gniazd wtykowych oraz oświetlenia ewakuacyjnego i awaryjnego w Gimnazjum oraz 5 pomieszczeniach Liceum - wykonanie wg opracowanego projektu robót budowlano-montaŝowych instalacji elektrycznych oświetlenia i gniazd wtykowych oraz oświetlenia ewakuacyjnego i awaryjnego, a takŝe instalacji sygnalizacji poŝaru i włamania - wykonanie malowania pasów po zakończeniu robót instalacyjnych w pomieszczeniach wg załączonego zestawienia - wykonanie (po zakończeniu robót budowlano-montaŝowych) badań i sprawdzeń oraz sporządzenie z przedmiotów badań i sprawdzeń stosownych protokołów w zakresie : - pomiaru natęŝenia oświetlenia w pomieszczeniach w których zainstalowano nowe oświetlenie - pomiaru zadziałania wyłączników przeciwporaŝeniowych - pomiaru ochrony przeciw poraŝeniowej wykonanych instalacji - pomiaru rezystancji izolacji zabudowanych przewodów elektrycznych - uruchomienie instalacji sygnalizacji poŝaru i włamania - instalacji oświetlenia ewakuacyjnego i awaryjnego Charakterystyczne parametry określające wielkość obiektu Gimnazjum jest połową z części kompleksu Zespołu Szkół Ogólnokształcących nr 2 w Słupsku. Wysokość kondygnacji: - piwnica 2,53 m - parter 4,0 m - I piętro 3,90 m - II piętro 3,90 m - poddasze 0,90 5,8 m. 3

4 Powierzchnia uŝytkowa kondygnacji Gimnajzum: - piwnica 389,97 m 2 - parter 449,26 m 2 - I piętro 417,41 m 2 - II piętro 422,78 m 2 - poddasze 431,06 m 2 Powierzchnia pomieszczeń Liceum przeznaczonych do wymiany instalacji elektrycznych 237,28 m Wykaz pomieszczeń Gimnazjum Nr pom. Nazwa pomieszczenia Pow. uŝytk. [m 2 ] Uwagi PIWNICE 1. Toaleta męska 2. Toaleta damska 39,02 3. Szatnia 21,9 4. Muzyka i chór 40,5 5. Pomieszczenie obsługi 19,36 6. Korytarze 84,53 7. Klatka schodowa 31,25 8. Pomieszczenia piwniczne 153,41 Razem: 389,97 PARTER 1. Sekretariat 1A Gabinet dyrektora 20,97 2. Pokój nauczycielski 49,20 3. Korytarz 15,10 4. Chemia 52,0 5. Pomieszczenie woźnej 2,13 6. Matematyka 53,05 4

5 6A 6B Gabinet dyrektora Sekretariat 49,56 7. Język angielski 23,38 8. Biblioteka 38,92 9. Korytarze 100, Klatka schodowa 31,2 11. Chemia 12,90 I PIĘTRO RAZEM: 449, Nauczanie indywidualne 17, Geografia 49,2 103 Język polski I 49, Biologia 51,0 105 Informatyka 39, A Pedagog 11, Język angielski II 25, Matematyka II 39, Klatka schodowa 32, Korytarze 101,27 II PIĘTRO RAZEM: 471, Język angielski II 49, Religia 49, Plastyka, muzyka 51, Język polski II 54,90 5

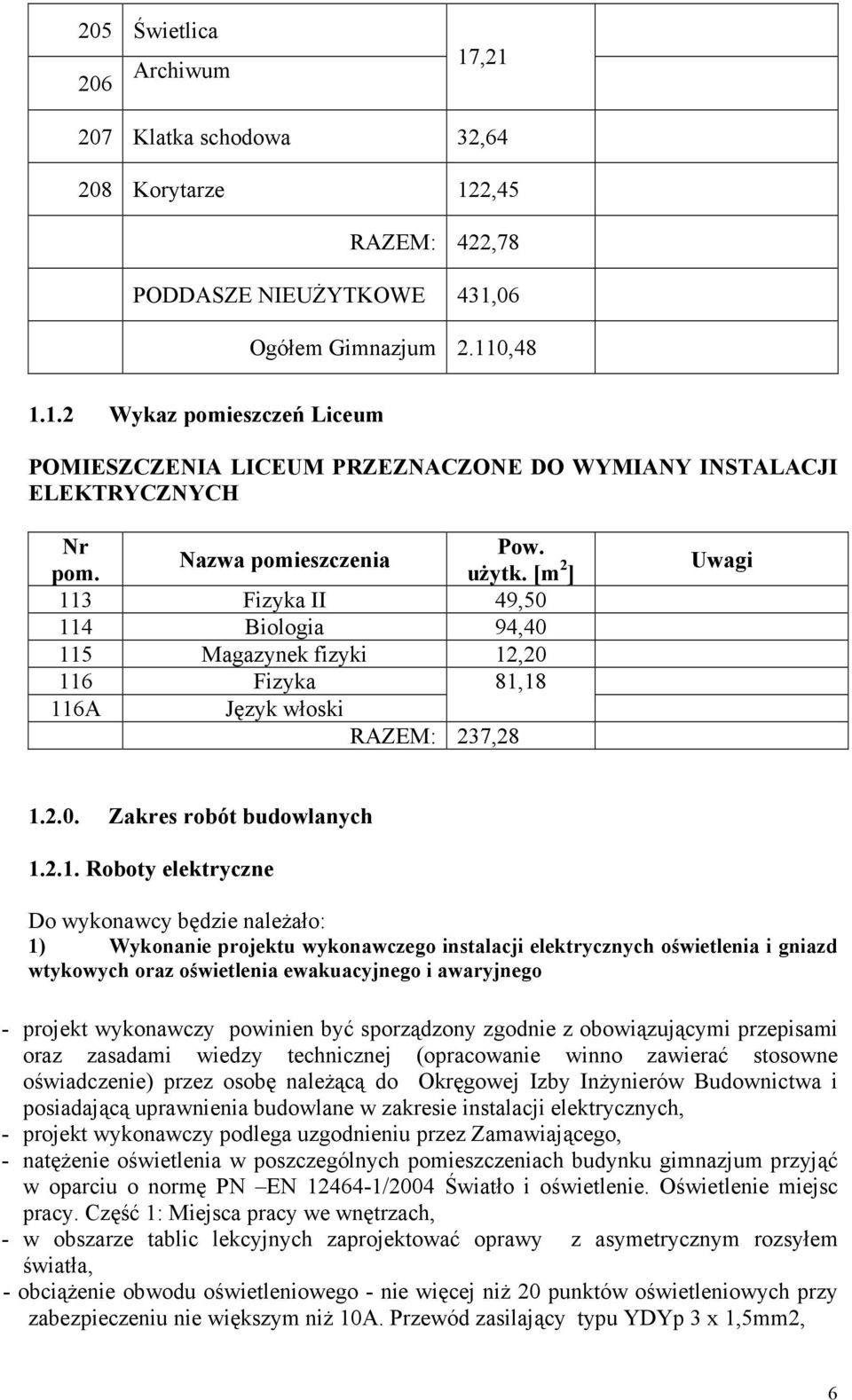

6 205 Świetlica 206 Archiwum 17, Klatka schodowa 32, Korytarze 122,45 RAZEM: 422,78 PODDASZE NIEUśYTKOWE 431,06 Ogółem Gimnazjum 2.110, Wykaz pomieszczeń Liceum POMIESZCZENIA LICEUM PRZEZNACZONE DO WYMIANY INSTALACJI ELEKTRYCZNYCH Nr Pow. Nazwa pomieszczenia pom. uŝytk. [m 2 ] 113 Fizyka II 49, Biologia 94, Magazynek fizyki 12, Fizyka 81,18 116A Język włoski RAZEM: 237,28 Uwagi Zakres robót budowlanych Roboty elektryczne Do wykonawcy będzie naleŝało: 1) Wykonanie projektu wykonawczego instalacji elektrycznych oświetlenia i gniazd wtykowych oraz oświetlenia ewakuacyjnego i awaryjnego - projekt wykonawczy powinien być sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej (opracowanie winno zawierać stosowne oświadczenie) przez osobę naleŝącą do Okręgowej Izby InŜynierów Budownictwa i posiadającą uprawnienia budowlane w zakresie instalacji elektrycznych, - projekt wykonawczy podlega uzgodnieniu przez Zamawiającego, - natęŝenie oświetlenia w poszczególnych pomieszczeniach budynku gimnazjum przyjąć w oparciu o normę PN EN /2004 Światło i oświetlenie. Oświetlenie miejsc pracy. Część 1: Miejsca pracy we wnętrzach, - w obszarze tablic lekcyjnych zaprojektować oprawy z asymetrycznym rozsyłem światła, - obciąŝenie obwodu oświetleniowego - nie więcej niŝ 20 punktów oświetleniowych przy zabezpieczeniu nie większym niŝ 10A. Przewód zasilający typu YDYp 3 x 1,5mm2, 6

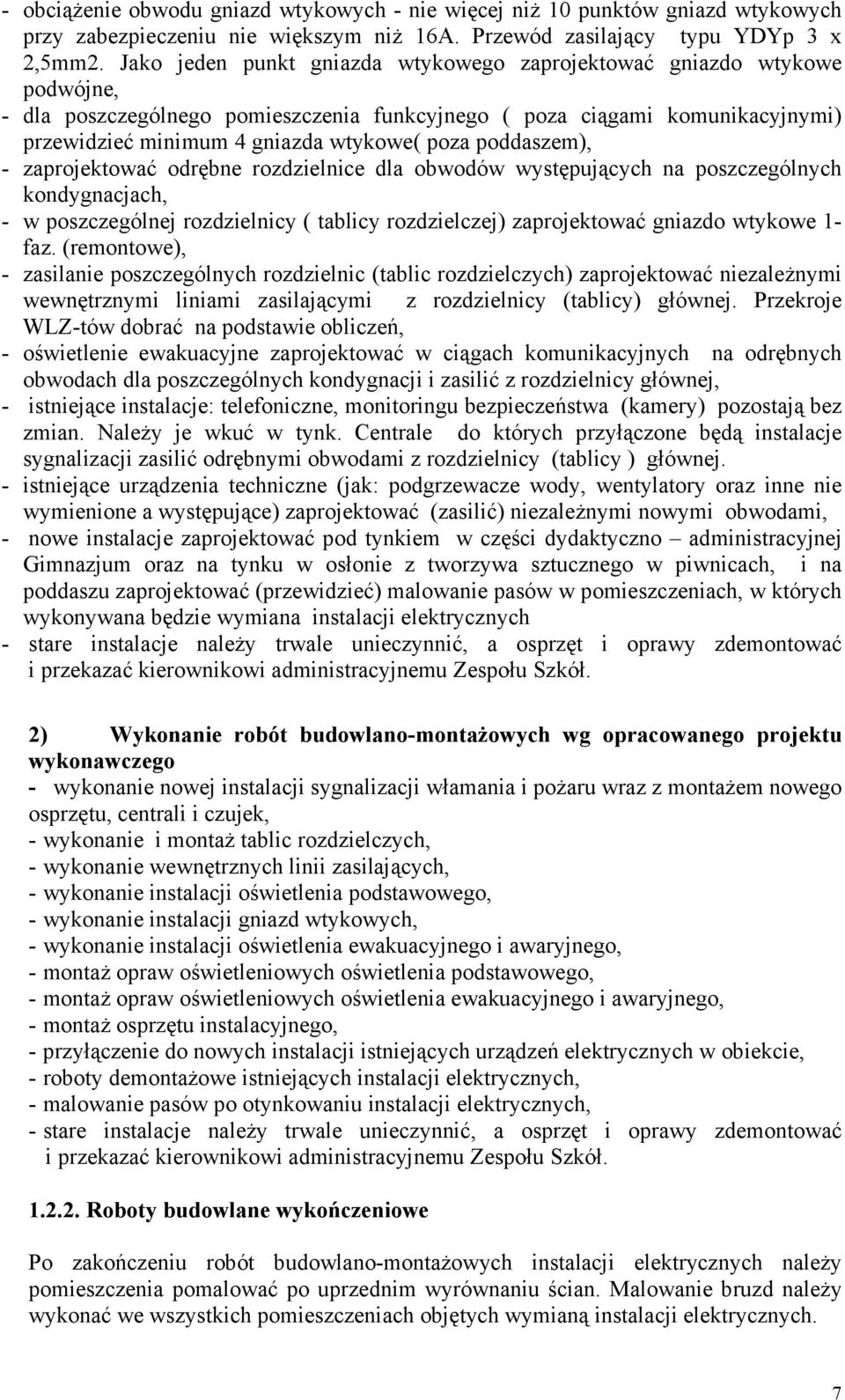

7 - obciąŝenie obwodu gniazd wtykowych - nie więcej niŝ 10 punktów gniazd wtykowych przy zabezpieczeniu nie większym niŝ 16A. Przewód zasilający typu YDYp 3 x 2,5mm2. Jako jeden punkt gniazda wtykowego zaprojektować gniazdo wtykowe podwójne, - dla poszczególnego pomieszczenia funkcyjnego ( poza ciągami komunikacyjnymi) przewidzieć minimum 4 gniazda wtykowe( poza poddaszem), - zaprojektować odrębne rozdzielnice dla obwodów występujących na poszczególnych kondygnacjach, - w poszczególnej rozdzielnicy ( tablicy rozdzielczej) zaprojektować gniazdo wtykowe 1- faz. (remontowe), - zasilanie poszczególnych rozdzielnic (tablic rozdzielczych) zaprojektować niezaleŝnymi wewnętrznymi liniami zasilającymi z rozdzielnicy (tablicy) głównej. Przekroje WLZ-tów dobrać na podstawie obliczeń, - oświetlenie ewakuacyjne zaprojektować w ciągach komunikacyjnych na odrębnych obwodach dla poszczególnych kondygnacji i zasilić z rozdzielnicy głównej, - istniejące instalacje: telefoniczne, monitoringu bezpieczeństwa (kamery) pozostają bez zmian. NaleŜy je wkuć w tynk. Centrale do których przyłączone będą instalacje sygnalizacji zasilić odrębnymi obwodami z rozdzielnicy (tablicy ) głównej. - istniejące urządzenia techniczne (jak: podgrzewacze wody, wentylatory oraz inne nie wymienione a występujące) zaprojektować (zasilić) niezaleŝnymi nowymi obwodami, - nowe instalacje zaprojektować pod tynkiem w części dydaktyczno administracyjnej Gimnazjum oraz na tynku w osłonie z tworzywa sztucznego w piwnicach, i na poddaszu zaprojektować (przewidzieć) malowanie pasów w pomieszczeniach, w których wykonywana będzie wymiana instalacji elektrycznych - stare instalacje naleŝy trwale unieczynnić, a osprzęt i oprawy zdemontować i przekazać kierownikowi administracyjnemu Zespołu Szkół. 2) Wykonanie robót budowlano-montaŝowych wg opracowanego projektu wykonawczego - wykonanie nowej instalacji sygnalizacji włamania i poŝaru wraz z montaŝem nowego osprzętu, centrali i czujek, - wykonanie i montaŝ tablic rozdzielczych, - wykonanie wewnętrznych linii zasilających, - wykonanie instalacji oświetlenia podstawowego, - wykonanie instalacji gniazd wtykowych, - wykonanie instalacji oświetlenia ewakuacyjnego i awaryjnego, - montaŝ opraw oświetleniowych oświetlenia podstawowego, - montaŝ opraw oświetleniowych oświetlenia ewakuacyjnego i awaryjnego, - montaŝ osprzętu instalacyjnego, - przyłączenie do nowych instalacji istniejących urządzeń elektrycznych w obiekcie, - roboty demontaŝowe istniejących instalacji elektrycznych, - malowanie pasów po otynkowaniu instalacji elektrycznych, - stare instalacje naleŝy trwale unieczynnić, a osprzęt i oprawy zdemontować i przekazać kierownikowi administracyjnemu Zespołu Szkół Roboty budowlane wykończeniowe Po zakończeniu robót budowlano-montaŝowych instalacji elektrycznych naleŝy pomieszczenia pomalować po uprzednim wyrównaniu ścian. Malowanie bruzd naleŝy wykonać we wszystkich pomieszczeniach objętych wymianą instalacji elektrycznych. 7

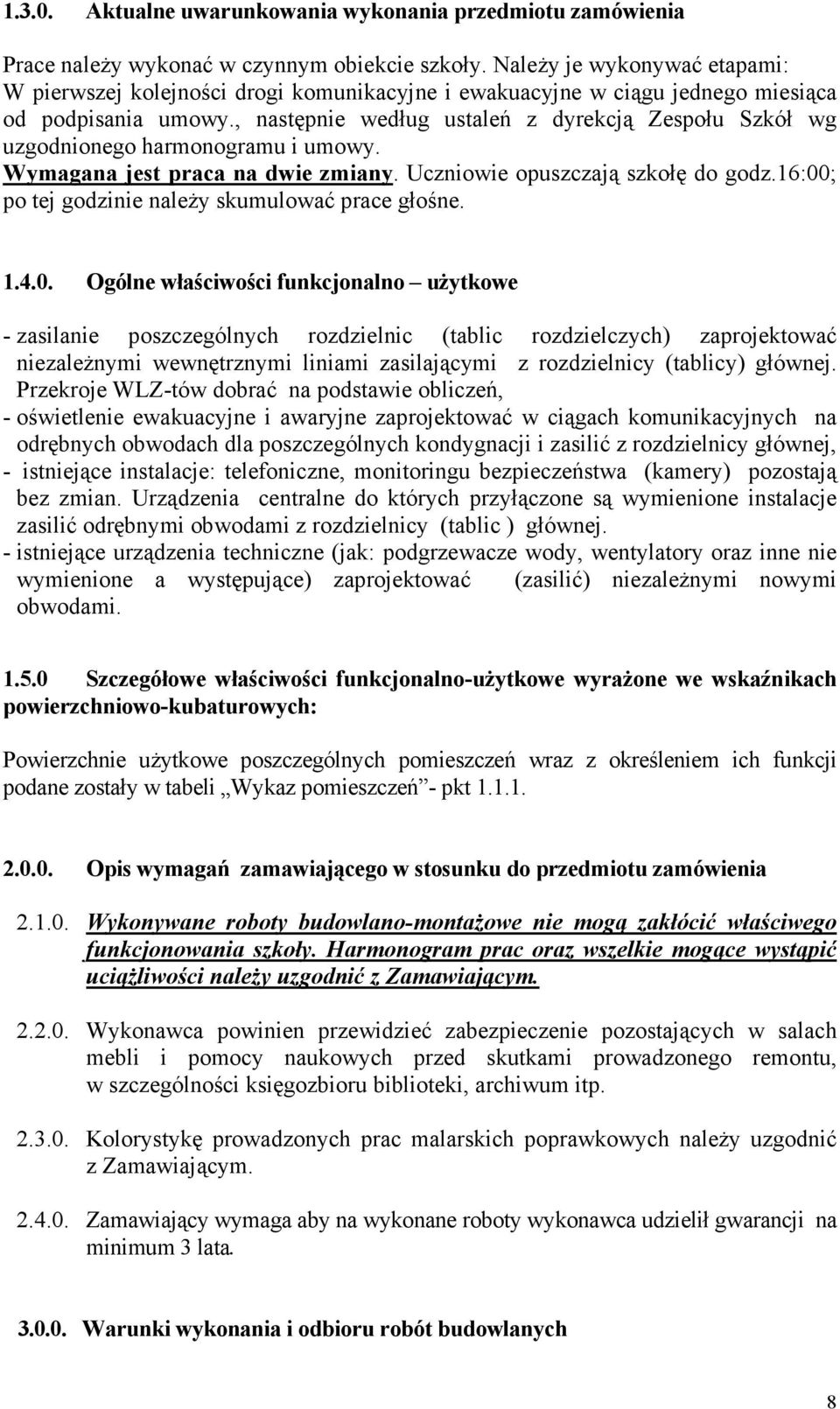

8 Aktualne uwarunkowania wykonania przedmiotu zamówienia Prace naleŝy wykonać w czynnym obiekcie szkoły. NaleŜy je wykonywać etapami: W pierwszej kolejności drogi komunikacyjne i ewakuacyjne w ciągu jednego miesiąca od podpisania umowy., następnie według ustaleń z dyrekcją Zespołu Szkół wg uzgodnionego harmonogramu i umowy. Wymagana jest praca na dwie zmiany. Uczniowie opuszczają szkołę do godz.16:00; po tej godzinie naleŝy skumulować prace głośne Ogólne właściwości funkcjonalno uŝytkowe - zasilanie poszczególnych rozdzielnic (tablic rozdzielczych) zaprojektować niezaleŝnymi wewnętrznymi liniami zasilającymi z rozdzielnicy (tablicy) głównej. Przekroje WLZ-tów dobrać na podstawie obliczeń, - oświetlenie ewakuacyjne i awaryjne zaprojektować w ciągach komunikacyjnych na odrębnych obwodach dla poszczególnych kondygnacji i zasilić z rozdzielnicy głównej, - istniejące instalacje: telefoniczne, monitoringu bezpieczeństwa (kamery) pozostają bez zmian. Urządzenia centralne do których przyłączone są wymienione instalacje zasilić odrębnymi obwodami z rozdzielnicy (tablic ) głównej. - istniejące urządzenia techniczne (jak: podgrzewacze wody, wentylatory oraz inne nie wymienione a występujące) zaprojektować (zasilić) niezaleŝnymi nowymi obwodami Szczegółowe właściwości funkcjonalno-uŝytkowe wyraŝone we wskaźnikach powierzchniowo-kubaturowych: Powierzchnie uŝytkowe poszczególnych pomieszczeń wraz z określeniem ich funkcji podane zostały w tabeli Wykaz pomieszczeń - pkt Opis wymagań zamawiającego w stosunku do przedmiotu zamówienia Wykonywane roboty budowlano-montaŝowe nie mogą zakłócić właściwego funkcjonowania szkoły. Harmonogram prac oraz wszelkie mogące wystąpić uciąŝliwości naleŝy uzgodnić z Zamawiającym Wykonawca powinien przewidzieć zabezpieczenie pozostających w salach mebli i pomocy naukowych przed skutkami prowadzonego remontu, w szczególności księgozbioru biblioteki, archiwum itp Kolorystykę prowadzonych prac malarskich poprawkowych naleŝy uzgodnić z Zamawiającym Zamawiający wymaga aby na wykonane roboty wykonawca udzielił gwarancji na minimum 3 lata Warunki wykonania i odbioru robót budowlanych 8

9 Szczegółowe warunki wykonywania i odbioru robót określają specyfikacje techniczne wykonania i odbioru robót stanowiące załącznik do niniejszego opracowania. Obiekt ma zapewniony dojazd drogowy z wewnętrznej drogi. W obiekcie jest energia elektryczna i woda. Istnieje moŝliwość korzystania do potrzeb budowy pod warunkiem opomiarowania poboru lub rozliczenia ryczałtowego po uprzednim uzgodnieniu z dyrekcją szkoły. Wykonawca będzie zobowiązany umową do przyjęcia odpowiedzialności od następstw i za wyniki działalności w zakresie: - organizacji robót budowlanych, - zabezpieczenia interesów osób trzecich, - ochrony środowiska, - warunków bezpieczeństwa pracy, - warunków bezpieczeństwa ruchu drogowego związanego z budową, - zabezpieczenia placu budowy przed dostępem osób trzecich, - zabezpieczenia chodników i dróg wewn. od następstw związanych z budową Wywóz gruzu i ewentualnych odpadów budowlanych wykonawca powinien dokonywać na wysypisko komunalne w miejscowości Bierkowo k/słupska. Wyroby budowlane, stosowane w trakcie wykonywania robót budowlanych mają spełniać wymagania : 1. Przedmiot zamówienia naleŝy wykonać z zachowaniem Polskich Norm przenoszących normy europejskie lub norm innych państw członkowskich Europejskiego Obszaru Gospodarczego przenoszących te normy. 2. W przypadku braku Polskich Norm przenoszących normy europejskie lub norm innych państw członkowskich Europejskiego Obszaru Gospodarczego przenoszących te normy uwzględnia się w kolejności: europejskie aprobaty techniczne; wspólne specyfikacje techniczne; normy międzynarodowe; inne techniczne systemy odniesienia ustanowione przez europejskie organy normalizacyjne. 3. W przypadku braku polskich norm przenoszących normy europejskie lub norm innych państw członkowskich Europejskiego Obszaru Gospodarczego przenoszących te normy oraz aprobat, specyfikacji, norm i systemów o których mowa w ust. 2, uwzględnia się w kolejności: Polskie Normy, polskie aprobaty techniczne, polskie specyfikacje techniczne. Ze względu na stan dróg publicznych i wewnętrznych transport budowlany nie moŝe przekraczać obciąŝenia 10 t/oś. Wymagane jest równieŝ usuwanie z drogi zanieczyszczeń ziemnych powodowanych ruchem samochodów budowy. Zamawiający przewiduje bieŝącą kontrolę wykonywanych robót budowlanych. Kontroli zamawiającego będą w szczególności poddane: - rozwiązania projektowe zawarte w projekcie budowlanym - przed ich skierowaniem do wykonawców robót budowlanych - w aspekcie ich zgodności z programem funkcjonalnouŝytkowym oraz warunkami umowy, - stosowane gotowe wyroby budowlane w odniesieniu do dokumentów potwierdzających ich dopuszczenie do obrotu oraz zgodności parametrów z danymi zawartymi w projekcie wykonawczym i w specyfikacjach technicznych. - sposób wykonania robót budowlanych w aspekcie zgodności ich wykonania z projektami wykonawczymi, programem funkcjonalno-uŝytkowym i umową. Dla potrzeb zapewnienia współpracy z wykonawcą i prowadzenia kontroli wykonywanych robót budowlanych oraz dokonywania odbiorów zamawiający 9

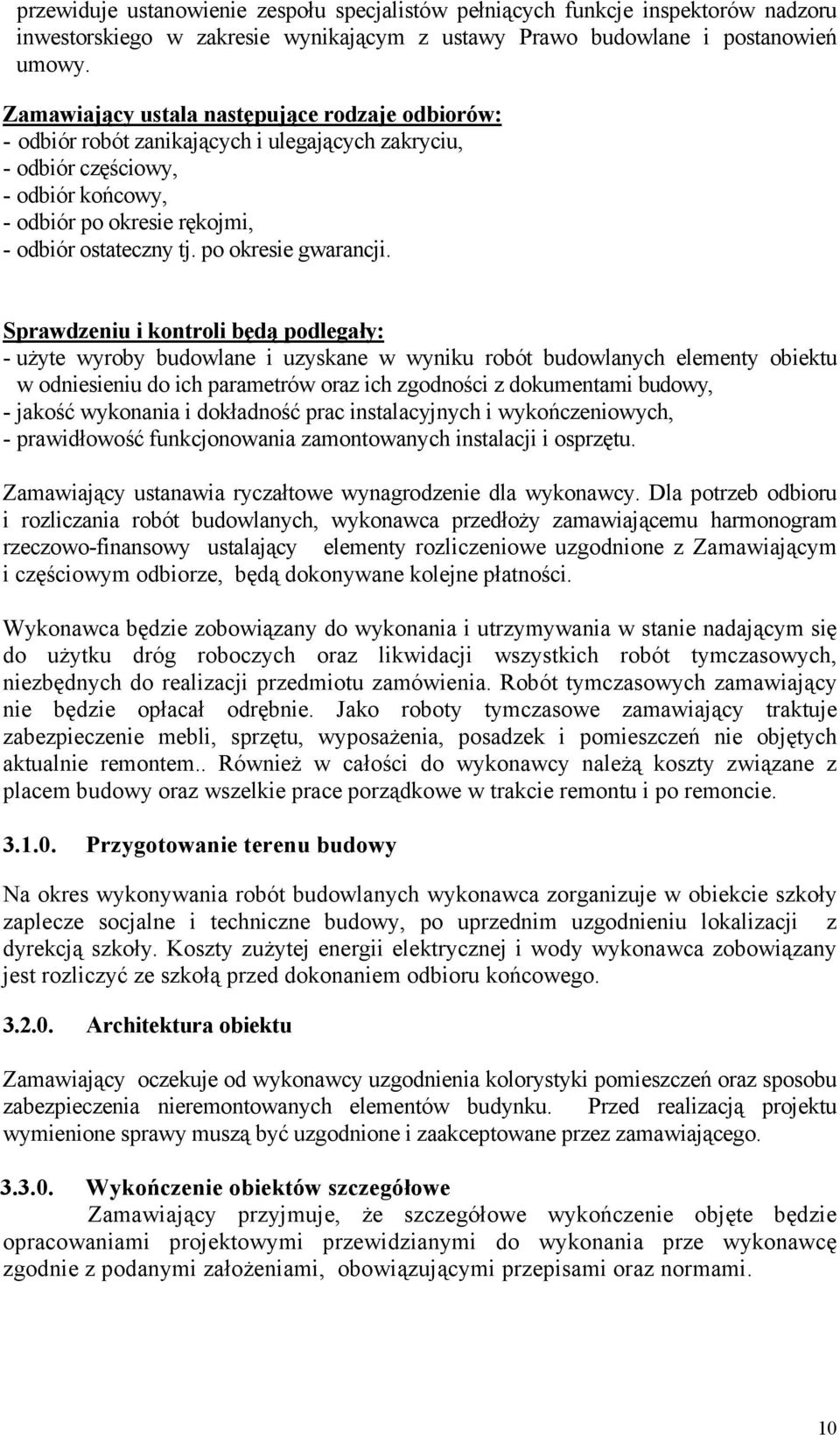

10 przewiduje ustanowienie zespołu specjalistów pełniących funkcje inspektorów nadzoru inwestorskiego w zakresie wynikającym z ustawy Prawo budowlane i postanowień umowy. Zamawiający ustala następujące rodzaje odbiorów: - odbiór robót zanikających i ulegających zakryciu, - odbiór częściowy, - odbiór końcowy, - odbiór po okresie rękojmi, - odbiór ostateczny tj. po okresie gwarancji. Sprawdzeniu i kontroli będą podlegały: - uŝyte wyroby budowlane i uzyskane w wyniku robót budowlanych elementy obiektu w odniesieniu do ich parametrów oraz ich zgodności z dokumentami budowy, - jakość wykonania i dokładność prac instalacyjnych i wykończeniowych, - prawidłowość funkcjonowania zamontowanych instalacji i osprzętu. Zamawiający ustanawia ryczałtowe wynagrodzenie dla wykonawcy. Dla potrzeb odbioru i rozliczania robót budowlanych, wykonawca przedłoŝy zamawiającemu harmonogram rzeczowo-finansowy ustalający elementy rozliczeniowe uzgodnione z Zamawiającym i częściowym odbiorze, będą dokonywane kolejne płatności. Wykonawca będzie zobowiązany do wykonania i utrzymywania w stanie nadającym się do uŝytku dróg roboczych oraz likwidacji wszystkich robót tymczasowych, niezbędnych do realizacji przedmiotu zamówienia. Robót tymczasowych zamawiający nie będzie opłacał odrębnie. Jako roboty tymczasowe zamawiający traktuje zabezpieczenie mebli, sprzętu, wyposaŝenia, posadzek i pomieszczeń nie objętych aktualnie remontem.. RównieŜ w całości do wykonawcy naleŝą koszty związane z placem budowy oraz wszelkie prace porządkowe w trakcie remontu i po remoncie Przygotowanie terenu budowy Na okres wykonywania robót budowlanych wykonawca zorganizuje w obiekcie szkoły zaplecze socjalne i techniczne budowy, po uprzednim uzgodnieniu lokalizacji z dyrekcją szkoły. Koszty zuŝytej energii elektrycznej i wody wykonawca zobowiązany jest rozliczyć ze szkołą przed dokonaniem odbioru końcowego Architektura obiektu Zamawiający oczekuje od wykonawcy uzgodnienia kolorystyki pomieszczeń oraz sposobu zabezpieczenia nieremontowanych elementów budynku. Przed realizacją projektu wymienione sprawy muszą być uzgodnione i zaakceptowane przez zamawiającego Wykończenie obiektów szczegółowe Zamawiający przyjmuje, Ŝe szczegółowe wykończenie objęte będzie opracowaniami projektowymi przewidzianymi do wykonania prze wykonawcę zgodnie z podanymi załoŝeniami, obowiązującymi przepisami oraz normami. 10

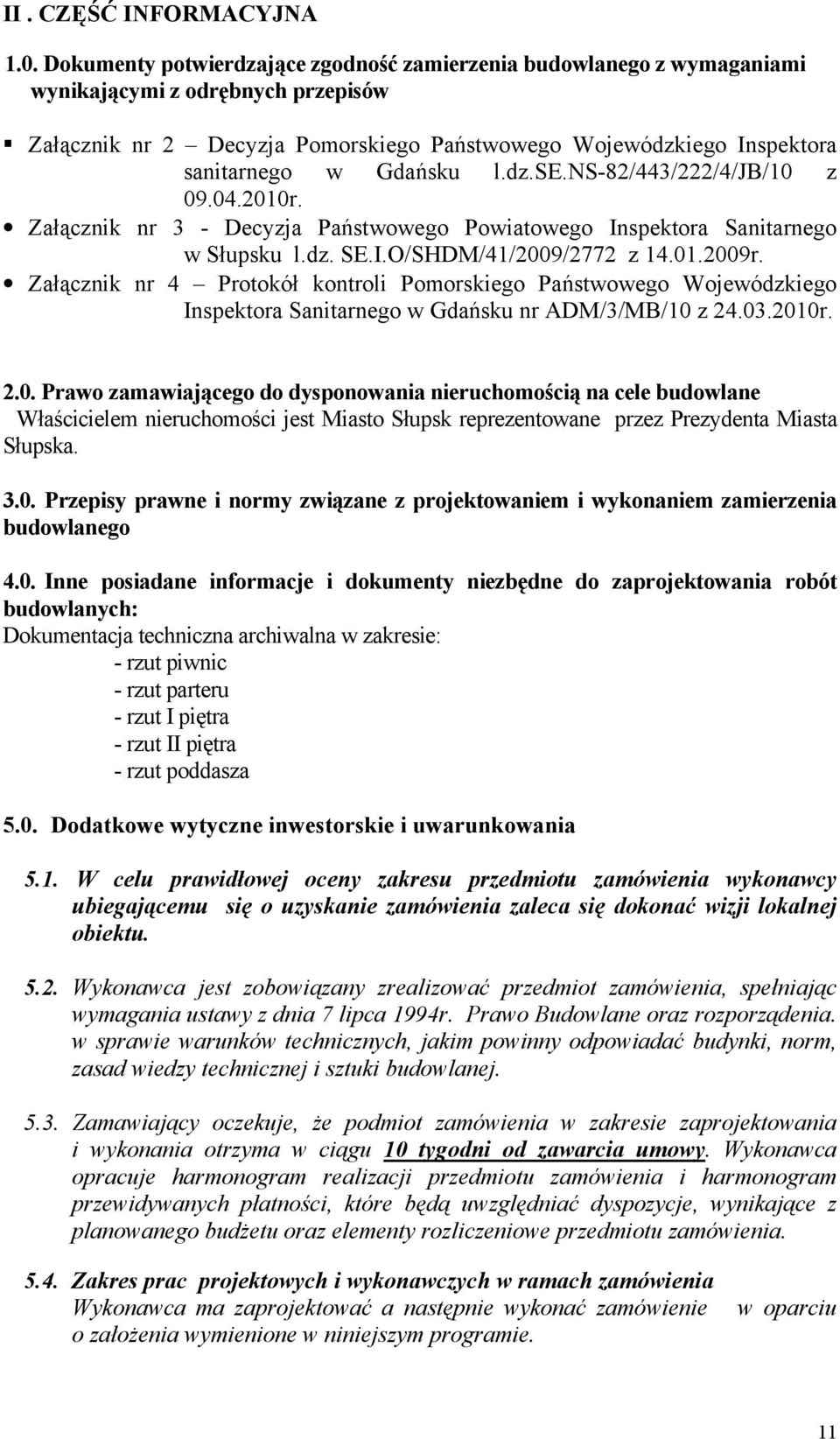

11 II. CZĘŚĆ INFORMACYJNA 1.0. Dokumenty potwierdzające zgodność zamierzenia budowlanego z wymaganiami wynikającymi z odrębnych przepisów Załącznik nr 2 Decyzja Pomorskiego Państwowego Wojewódzkiego Inspektora sanitarnego w Gdańsku l.dz.se.ns-82/443/222/4/jb/10 z r. Załącznik nr 3 - Decyzja Państwowego Powiatowego Inspektora Sanitarnego w Słupsku l.dz. SE.I.O/SHDM/41/2009/2772 z r. Załącznik nr 4 Protokół kontroli Pomorskiego Państwowego Wojewódzkiego Inspektora Sanitarnego w Gdańsku nr ADM/3/MB/10 z r Prawo zamawiającego do dysponowania nieruchomością na cele budowlane Właścicielem nieruchomości jest Miasto Słupsk reprezentowane przez Prezydenta Miasta Słupska Przepisy prawne i normy związane z projektowaniem i wykonaniem zamierzenia budowlanego 4.0. Inne posiadane informacje i dokumenty niezbędne do zaprojektowania robót budowlanych: Dokumentacja techniczna archiwalna w zakresie: - rzut piwnic - rzut parteru - rzut I piętra - rzut II piętra - rzut poddasza 5.0. Dodatkowe wytyczne inwestorskie i uwarunkowania 5.1. W celu prawidłowej oceny zakresu przedmiotu zamówienia wykonawcy ubiegającemu się o uzyskanie zamówienia zaleca się dokonać wizji lokalnej obiektu Wykonawca jest zobowiązany zrealizować przedmiot zamówienia, spełniając wymagania ustawy z dnia 7 lipca 1994r. Prawo Budowlane oraz rozporządenia. w sprawie warunków technicznych, jakim powinny odpowiadać budynki, norm, zasad wiedzy technicznej i sztuki budowlanej Zamawiający oczekuje, Ŝe podmiot zamówienia w zakresie zaprojektowania i wykonania otrzyma w ciągu 10 tygodni od zawarcia umowy. Wykonawca opracuje harmonogram realizacji przedmiotu zamówienia i harmonogram przewidywanych płatności, które będą uwzględniać dyspozycje, wynikające z planowanego budŝetu oraz elementy rozliczeniowe przedmiotu zamówienia Zakres prac projektowych i wykonawczych w ramach zamówienia Wykonawca ma zaprojektować a następnie wykonać zamówienie o załoŝenia wymienione w niniejszym programie. w oparciu 11

12 III. Załączniki: Załącznik nr 1 - Rysunki (rzuty budowlane poszczególnych kondygnacji): - rzut piwnic - rzut parteru - rzut I piętra - rzut II piętra - rzut poddasza Załącznik nr 1 - Rysunki (rzuty budowlane poszczególnych kondygnacji) budynku Liceum i Gimnazjum Załącznik nr 2 Decyzja Pomorskiego Państwowego Wojewódzkiego Inspektora sanitarnego w Gdańsku l.dz.se.ns-82/443/222/4/jb/10 z r. Załącznik nr 3 - Decyzja Państwowego Powiatowego Inspektora Sanitarnego w Słupsku l.dz. SE.I.O/SHDM/41/2009/2772 z r. Załącznik nr 4 Protokół kontroli Pomorskiego Państwowego Wojewódzkiego Inspektora Sanitarnego w Gdańsku nr ADM/3/MB/10 z r. Załącznik nr 5 - Notatka dotycząca przeglądu instalacji elektrycznych w Gimnazjum nr 3 w Słupsku Załącznik nr 6 - Specyfikacje Techniczne Wykonania i Odbioru Robót branŝa elektryczna i branŝa budowlana Załącznik nr 7 Protokół z narady w sprawie wymiany instalacji elektrycznej odbytej dnia r. 12
