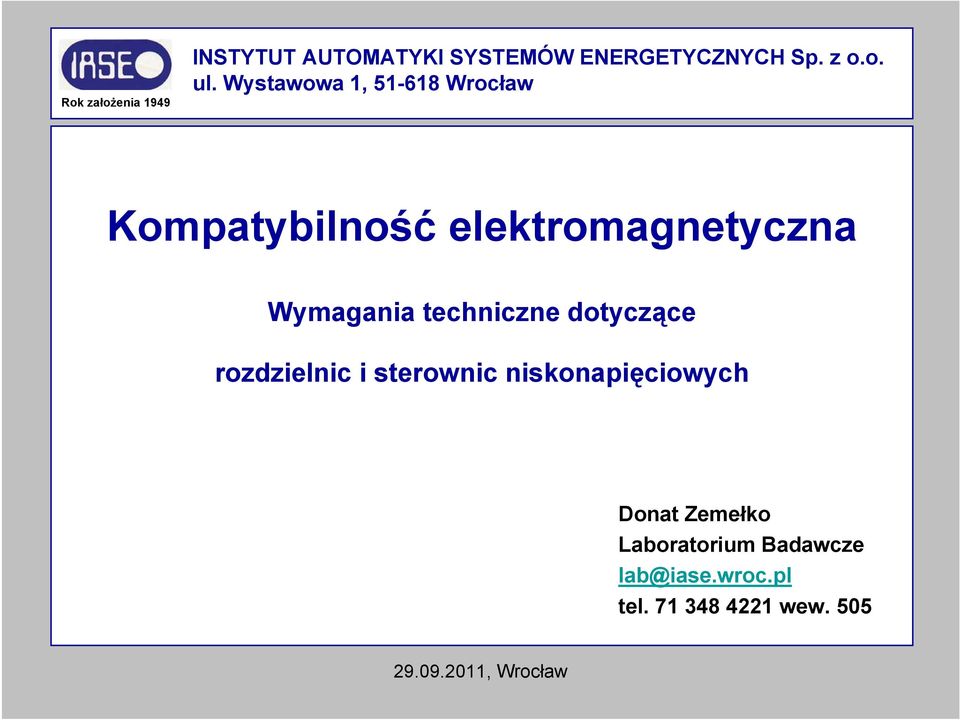

1 INSTYTUT AUTOMATYKI SYSTEMÓW ENERGETYCZNYCH Sp. z o.o. ul. Wystawowa 1, Wrocław Kompatybilność elektromagnetyczna Wymagania techniczne dotyczące rozdzielnic i sterownic niskonapięciowych Donat Zemełko Laboratorium Badawcze lab@iase.wroc.pl tel wew. 505

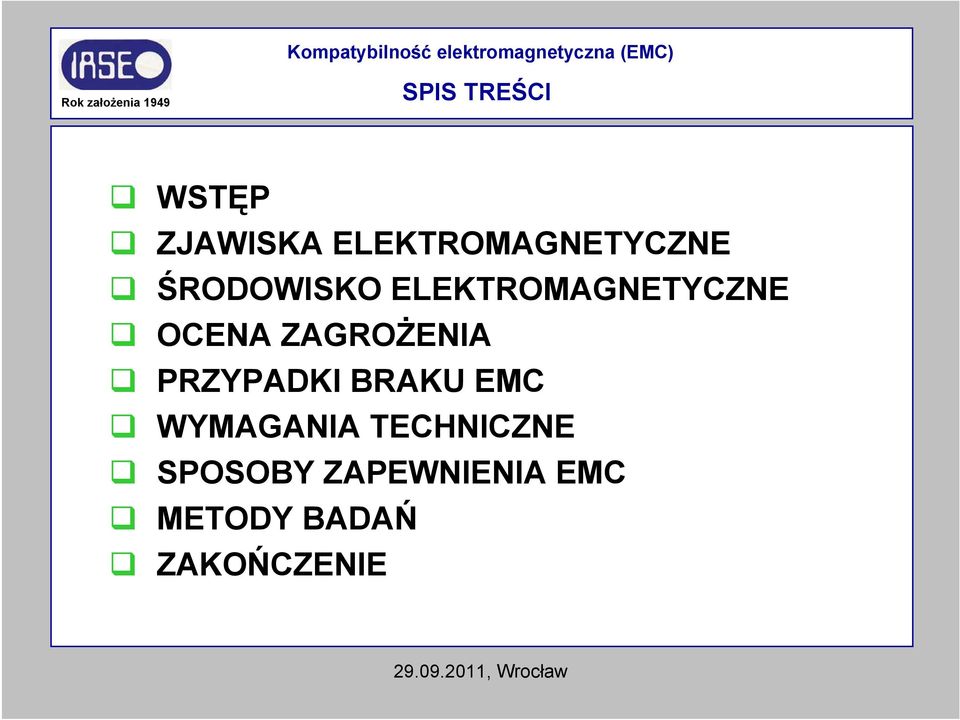

2 Rok założenia 1949 SPIS TREŚCI WSTĘP ZJAWISKA ELEKTROMAGNETYCZNE ŚRODOWISKO ELEKTROMAGNETYCZNE OCENA ZAGROŻENIA PRZYPADKI BRAKU EMC WYMAGANIA TECHNICZNE SPOSOBY ZAPEWNIENIA EMC METODY BADAŃ ZAKOŃCZENIE

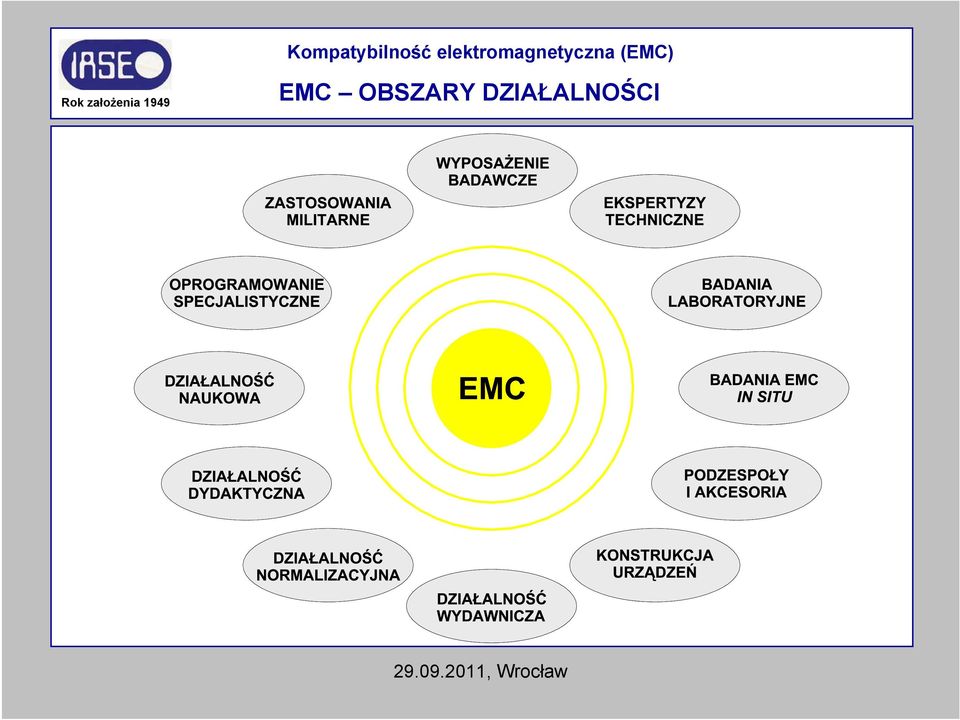

3 Rok założenia 1949 EMC OBSZARY DZIAŁALNOŚCI

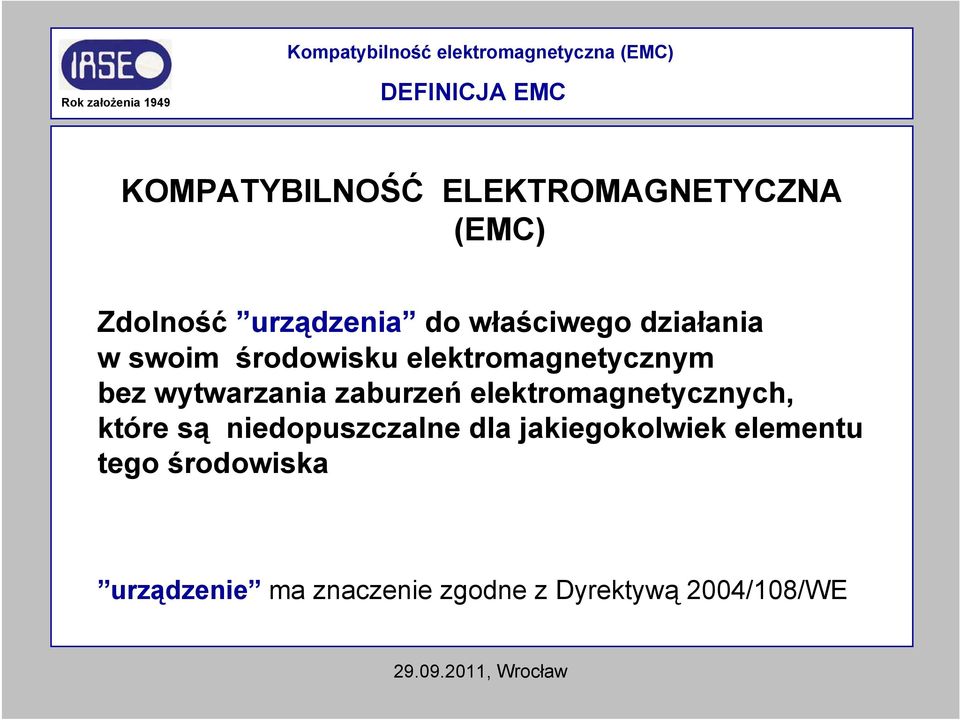

4 Rok założenia 1949 DEFINICJA EMC KOMPATYBILNOŚĆ ELEKTROMAGNETYCZNA (EMC) Zdolność urządzenia do właściwego działania wswoim środowisku elektromagnetycznym bez wytwarzania zaburzeń elektromagnetycznych, które są niedopuszczalne dla jakiegokolwiek elementu tego środowiska urządzenie ma znaczenie zgodne z Dyrektywą 2004/108/WE

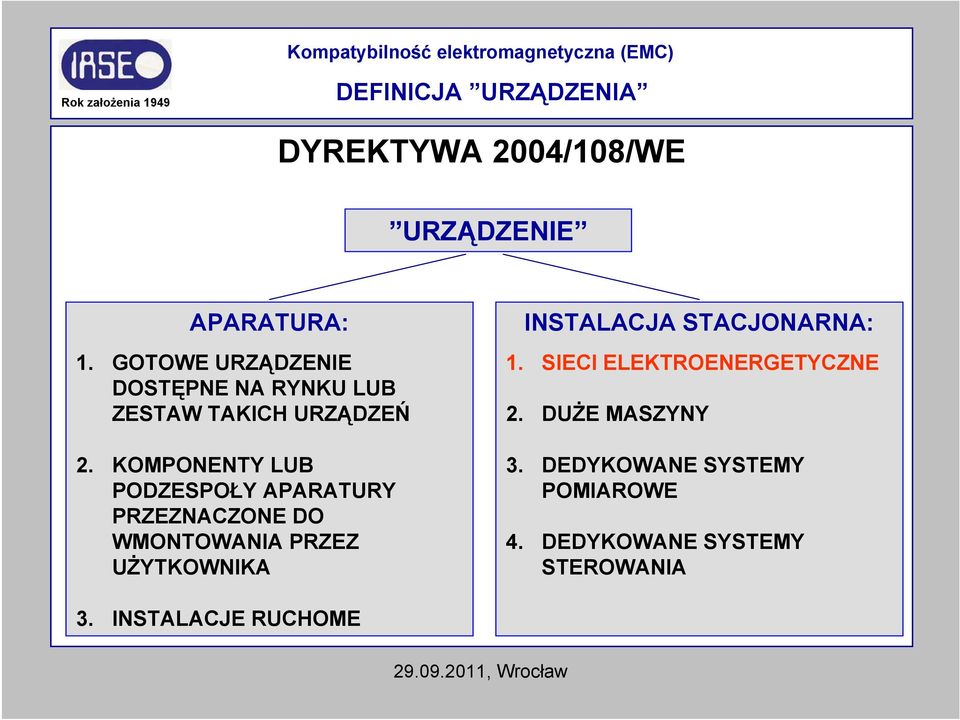

5 Rok założenia 1949 DEFINICJA URZĄDZENIA DYREKTYWA 2004/108/WE URZĄDZENIE APARATURA: 1. GOTOWE URZĄDZENIE DOSTĘPNE NA RYNKU LUB ZESTAW TAKICH URZĄDZEŃ 2. KOMPONENTY LUB PODZESPOŁY APARATURY PRZEZNACZONE DO WMONTOWANIA PRZEZ UŻYTKOWNIKA INSTALACJA STACJONARNA: 1. SIECI ELEKTROENERGETYCZNE 2. DUŻE MASZYNY 3. DEDYKOWANE SYSTEMY POMIAROWE 4. DEDYKOWANE SYSTEMY STEROWANIA 3. INSTALACJE RUCHOME

6 OZNACZENIE CE

7 POZIOM KOMPATYBILNOŚCI ELEKTROMAGNETYCZNEJ Ustalony poziom zaburzeń elektromagnetycznych, stosowany jako poziom odniesienia w danym środowisku w celu koordynacji wymagań w zakresie emisji zaburzeń i odporności na zaburzenia. [na podstawie IEV ]

8 EMC i KOSZTY Koszty zapewnienia EMC zwiększone koszty urządzeń spełniających wymagania EMC koszty elementów zabezpieczeniowych w instalacjach zwiększone koszty okablowania koszty badań EMC koszty doprowadzania wyrobu/instalacji do zgodności z wymaganiami EMC Koszty braku EMC zwiększone koszty eksploatacji urządzeń/systemów koszty przestojów procesu koszty usuwania uszkodzeń sprzętowych koszty odzyskiwania utraconych danych

9 ZJAWISKA ELEKTROMAGNETYCZNE PODZIAŁ ZJAWISK ELEKTROMAGNETYCZNYCH STOSOWANY W EMC Zjawiska naturalne: wyładowania elektrostatyczne wyładowania atmosferyczne Działalność techniczna człowieka: zapady, zaniki, zmiany, asymetria napięcia zasilania zmiany częstotliwości sieci zasilającej składowe stałe w sieciach prądu przemiennego harmoniczne, interharmoniczne napięcia sieciowego sygnały komunikacyjne w sieci zasilającej asymetryczne napięcia/prądy zaburzeń

10 ZJAWISKA ELEKTROMAGNETYCZNE PODZIAŁ ZJAWISK ELEKTROMAGNETYCZNYCH STOSOWANY W EMC Działalność techniczna człowieka: asymetryczne zaburzenia impulsowe (EFT/B) udary unipolarne, przebiegi oscylacyjne tłumione pola elektromagnetyczne ciągłe (w strefie dalekiej) pola magnetyczne ciągłe, impulsowe (w strefie bliskiej) pola elektryczne ciągłe (w strefie bliskiej)

11 ZJAWISKA ELEKTROMAGNETYCZNE PROPAGACJA I SPRZĘŻENIE ZABURZEŃ ELEKTROMAGNETYCZNYCH Propagacja zaburzeń - podział umowny: zaburzenia przewodzone (do kilkudziesięciu MHz) zaburzenia promieniowane (powyżej kilkudziesięciu MHz) Sprzężenie zaburzeń: bezpośrednie (wspólna impedancja sygnału roboczego i zaburzenia) pojemnościowe (pole elektryczne) indukcyjne (pole magnetyczne) polowe (pole elektromagnetyczne w strefie dalekiej)

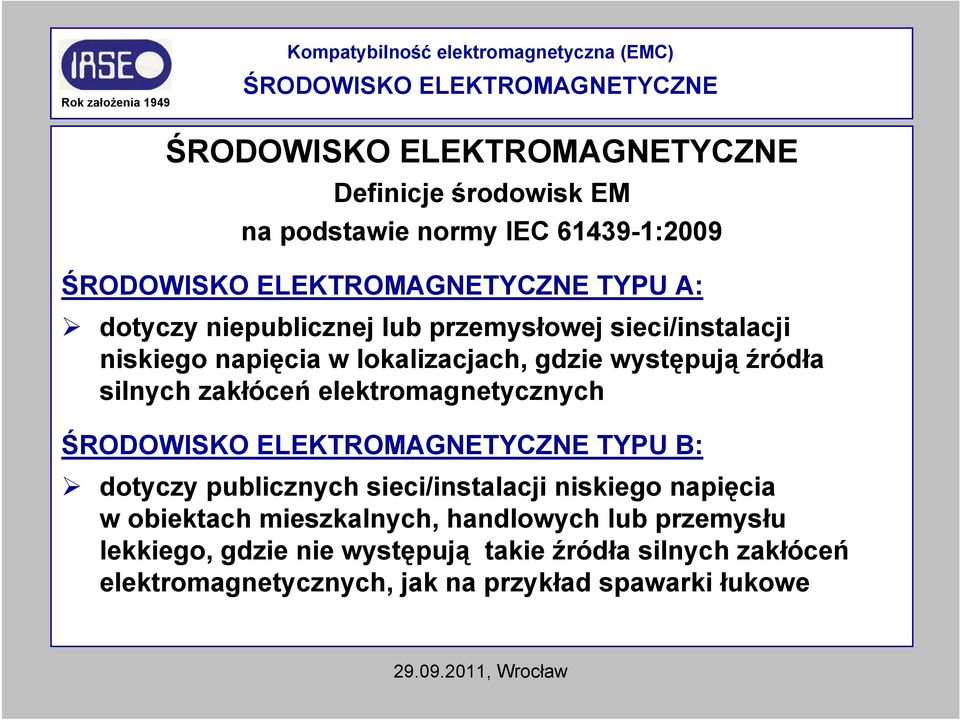

12 ŚRODOWISKO ELEKTROMAGNETYCZNE ŚRODOWISKO ELEKTROMAGNETYCZNE Definicje środowisk EM na podstawie normy IEC :2009 ŚRODOWISKO ELEKTROMAGNETYCZNE TYPU A: dotyczy niepublicznej lub przemysłowej sieci/instalacji niskiego napięcia w lokalizacjach, gdzie występują źródła silnych zakłóceń elektromagnetycznych ŚRODOWISKO ELEKTROMAGNETYCZNE TYPU B: dotyczy publicznych sieci/instalacji niskiego napięcia w obiektach mieszkalnych, handlowych lub przemysłu lekkiego, gdzie nie występują takie źródła silnych zakłóceń elektromagnetycznych, jak na przykład spawarki łukowe

13 ŚRODOWISKO ELEKTROMAGNETYCZNE ŚRODOWISKO ELEKTROMAGNETYCZNE Definicje środowisk EM na podstawie PN-EN :2010 ŚRODOWISKO ELEKTROMAGNETYCZNE TYPU A: dotyczy sieci elektroenergetycznej przewidzianej do działania w lokalizacjach przemysłowych (wewnętrznych i zewnętrznych) lub w ich pobliżu i zasilanej z transformatora wysokiego lub średniego napięcia dedykowanego do instalacji zasilającej zakładu produkcyjnego lub podobnego dotyczy także aparatury o zasilaniu bateryjnym, przeznaczonej do użytku w obszarach przemysłowych tego środowiska dotyczą normy ogólne PN-EN i -6-4

14 ŚRODOWISKO ELEKTROMAGNETYCZNE ŚRODOWISKO ELEKTROMAGNETYCZNE Definicje środowisk EM na podstawie PN-EN :2010 ŚRODOWISKO ELEKTROMAGNETYCZNE TYPU B: dotyczy publicznych sieci zasilających niskiego napięcia lub aparatury dołączonej do dedykowanego źródła prądu stałego, które jest przeznaczone do włączenia między tą aparaturą i publiczną siecią zasilania niskiego napięcia. dotyczy także aparatury zasilanej bateryjnie lub z niepublicznej sieci elektroenergetycznej niskiego napięcia, jednak innej niż przemysłowa, jeżeli aparatura ta przewidziana jest do użytku w wymienionych lokalizacjach dotyczących tego środowiska dotyczy lokalizacji mieszkalnych, komercyjnych i przemysłu lekkiego tego środowiska dotyczą normy ogólne PN-EN i -6-3

15 ŚRODOWISKO ELEKTROMAGNETYCZNE Przykładowe charakterystyki środowisk EM na podstawie normy PN-EN :2010 ŚRODOWISKO ELEKTROMAGNETYCZNE TYPU A: obecność pracujących urządzeń przemysłowych, naukowych lub medycznych, zaliczanych do urządzeń klasy A, grupy I według normy PN-EN częste występowanie zjawisk łączeniowych, związanych z dużymi obciążeniami indukcyjnymi lub pojemnościowymi duże wartości prądów roboczych i związane z tym duże wartości pól magnetycznych

16 ŚRODOWISKO ELEKTROMAGNETYCZNE Przykładowe charakterystyki na podstawie normy PN-EN :2010 ŚRODOWISKO ELEKTROMAGNETYCZNE TYPU B: obecność pracujących urządzeń, zaliczanych do urządzeń klasy B, grupy I według normy PN-EN środowisko typowe dla: prywatnych lokali i domów mieszkalnych, sklepów i supermarketów, pomieszczeń biurowych, banków, itp. lokali użyteczności publicznej jak kina, teatry, lokale gastronomiczne, lokale rozrywkowe, itp. obiektów zewnętrznych, jak stacje benzynowe, parkingi, stadiony sportowe, obiekty rekreacyjne, itp. obiektów przemysłu lekkiego, jak warsztaty, laboratoria, zakłady serwisowe, itp.

17 OCENA ZAGROŻENIA OCENA ZAGROŻENIA ZWIĄZANEGO Z BRAKIEM EMC stan aktualny środowiska elektromagnetycznego zmiany w środowisku elektromagnetycznym poziom odporności na zaburzenia wyposażenia technicznego (deklarowany i rzeczywisty) analiza przewidywalnych zdarzeń braku EMC analiza warstwy sprzętowej i programowej systemu sterowania procedury organizacyjne przewidziane w sytuacjach zaistnienia zdarzeń związanych z brakiem EMC (minimalizacja ich skutków) procedury organizacyjne mające na celu minimalizację zagrożenia (m.in. dot. zakupu, instalacji i serwisowania aparatury, zapewnienia nadmiarowości informacji zasadniczo wpływającej na sterowanie procesem) częstość i skutki znanych zdarzeń wynikających z braku EMC wymagania formalne dotyczące EMC (wynikające z umów lub ze stanu prawa)

18 PRZYPADKI BRAKU EMC PRZYKŁADOWE REAKCJE NA ZABURZENIA ELEKTROMAGNETYCZNE nieprawidłowe wskazania układów pomiarowych wielkości elektrycznych lub nieelektrycznych nieprawidłowe działanie układów wykonawczych brak możliwości odczytu wskaźników lub błędne odczyty nieuzasadnione uruchamianie sygnałów ostrzegawczych/alarmowych lub blokowanie działania tych funkcji błędy komunikacyjne: zwiększenie czasu transmisji, brak możliwości odczytu danych lub zmiany parametrów urządzeń zdalnych, potrzeba ponownego zestawienia kanału komunikacyjnego błędne działanie systemu sterowania o charakterze zbliżonym do błędów w oprogramowaniu lub do problemów montażowych (PCB) trwałe uszkodzenia sprzętu w wyniku działania zaburzeń elektromagnetycznych lub wpływ na niezawodność sprzętu

19 PRZYPADKI BRAKU EMC KLASYFIKACJE REAKCJI NA ZABURZENIA CZĘSTOŚĆ WYSTĘPOWANIA: sporadyczne (trudne do zdiagnozowania) częste (łatwe do zarejestrowania) permanentne (najłatwiejsze do usunięcia) CZAS TRWANIA: chwilowe (ustępujące samoczynnie) trwałe w czasie (wymagające obsługi operatora) WPŁYW NA PRZEBIEG PROCESU: bez wpływu na zarejestrowane dane i na dalszy przebieg procesu utrata lub uszkodzenie danych zmiana przebiegu procesu, zmiana trybu pracy urządzeń

20 PRZYPADKI BRAKU EMC KLASYFIKACJE REAKCJI NA ZABURZENIA WPŁYW NA TRWAŁOŚĆ DZIAŁANIA URZĄDZENIA/SYSTEMU: brak uszkodzeń pogorszenie niezawodności działania trwałe uszkodzenia (np. tylko w pewnej lokalizacji) POZIOM AKCEPTACJI SKUTKÓW ZABURZEŃ: reakcje dopuszczalne reakcje dopuszczalne warunkowo reakcje niedopuszczalne WPŁYW NA FUNKCJONOWANIE URZĄDZENIA/SYSTEMU: brak wpływu na podstawowe parametry funkcjonalne pogorszenie jakości działania niektórych funkcji zablokowanie działania niektórych funkcji (np. komunikacyjnych) całkowite zablokowanie działania

21 PRZYPADKI BRAKU EMC PRZYKŁADOWE SKUTKI BRAKU EMC ograniczenia w wykorzystaniu niektórych funkcji systemu sterowania procesem trudności w zapewnieniu właściwych parametrów procesu trudności w eksploatacji urządzeń/systemów sterowania (np. nadmiar czynności obsługowych lub serwisowych) przestoje procesu wynikające z braku EMC uszkodzenia wynikające z braku EMC utrata informacji o przebiegu procesu

22 WYMAGANIA TECHNICZNE PODSTAWA NORMALIZACYJNA EMC Normy EMC wyrobów/grup wyrobów PN-EN urządzenia przemysłowe, naukowe, medyczne PN-EN 55022, PN-EN urządzenia informatyczne PN-EN urządzenia do pomiarów sterowania i użytku w laboratoriach Normy ogólne EMC (gdy brak jest norm EMC wyrobów) PN-EN , PN-EN środowisko mieszkalne, komercyjne PN-EN , PN-EN środowisko przemysłowe Normy podstawowe EMC - podstawowe metody badań EMC PN-EN x podstawowe metody badań odporności na zaburzenia EM Normy dot. metod badań EMC wyrobów, grup wyrobów PN-EN :2002 przekaźniki energoelektryczne (emisja) PN-EN x przekaźniki pomiarowe i urządzenia zabezpieczeniowe Normy określające podstawowe zasady techniczne dla wyrobów/grup wyrobów z uwzględnieniem EMC PN-EN rozdzielnice i sterownice niskonapięciowe

23 WYMAGANIA TECHNICZNE PODSTAWA NORMALIZACYJNA EMC Przykład wymagań dot. rozdzielnic i sterownic niskonapięciowych Wycofana norma PN-EN norma grupy wyrobów i jednocześnie norma określająca podstawowe zasady techniczne z uwzględnieniem EMC Aktualna norma PN-EN :2010 Rozdzielnice i sterownice niskonapięciowe Część 1: Postanowienia ogólne Załącznik J (normatywny) norma określająca podstawowe zasady techniczne dot. grupy wyrobów, przeznaczona do powołania w innych częściach serii norm PN-EN x, np. w PN-EN :2010 Rozdzielnice i sterownice niskonapięciowe -- Część 2: Rozdzielnice i sterownice do rozdziału energii elektrycznej, która zastępuje wycofaną normę PN-EN

24 WYMAGANIA TECHNICZNE PODSTAWA NORMALIZACYJNA EMC Zakres normy PN-EN :2010 zestawy rozdzielnic i sterownic o napięciu znamionowym do 1000 V a.c. lub do 1500 V d.c. zestawy stacjonarne lub ruchome, w osłonach lub bez osłon zestawy przeznaczone do instalacji w układach wytwarzania, przesyłu, rozdziału i przetwarzania energii elektrycznej oraz do sterowania odbiornikami energii zestawy zaprojektowane do stosowania w specjalnych warunkach eksploatacji, np. w pojazdach trakcyjnych lub na statkach, w atmosferze wybuchowej, ale także do zastosowań domowych zestawy zaprojektowane jak wyposażenie elektryczne maszyn zestawy rozdzielnic i sterownic wytwarzane zarówno w pojedynczych egzemplarzach jak również produkowane w większej liczbie

25 WYMAGANIA TECHNICZNE PRZYKŁADOWA STRUKTURA NORM EMC

26 WYMAGANIA TECHNICZNE NORMALIZACYJNE WYMAGANIA EMC DLA NORM Z SERII PN-EN x PN-EN PN-EN NORMA GRUPY WYROÓW STEROWNICE I ROZDZIELNICE NISKONAPIĘCIOWE NORMA GRUPY WYROÓW ZESTAWY DO DYSTRYBUCJI MOCY PN-EN NORMA GRUPY WYROBÓW - PODSTAWOWE ZASADY TECHNICZNE ZAŁĄCZNIK J - PODSATWOWE ZASADY EMC PN-EN x PN-EN x PN-EN NORMA PODSTAWOWA (METODY BADAWCZE ODPORNOŚCI) NORMA PODSTAWOWA (METODY BADAWCZE ODPORNOŚCI) NORMA GRUPY WYROBÓW (METODY BADAWCZE EMISJI)

27 WYMAGANIA TECHNICZNE Znormalizowane wymagania EMC określane są w odniesieniu do poszczególnych przyłączy urządzeń: obudowa (jako przyłącze) przyłącze zasilania a.c./d.c. przyłącze sygnałowe (we./wy.) przyłącze uziemienia funkcjonalnego przyłącze zasilania pomocniczego wyjściowe przyłącze zasilania przyłącze sterowania procesem (we./wy.) przyłącze komunikacyjne ---- przyłącza wyróżnione w normie PN-EN :2010

28 WYMAGANIA TECHNICZNE PODSTAWOWE ZASADY BADAŃ EMC OKREŚLONE W NORMIE PN-EN Nie wymaga się żadnych badań EMC rozdzielnic i sterownic niskonapięciowych, jeżeli spełnione są dwa poniższe warunki: wszystkie urządzenia i podzespoły zastosowane do konstrukcji spełniają wymagania EMC dotyczące danego środowiska EM (A lub B), zgodnie z wymaganiami odnośnej normy wyrobu lub normy ogólnej EMC wewnętrzna instalacja i połączenia przewodowe są wykonane zgodnie z instrukcjami lub wymaganiami technicznymi producentów zastosowanych urządzeń i podzespołów, uwzględniając np. wzajemne oddziaływania i położenie urządzeń, rodzaj kabli, ekranowanie, uziemienie itp. szczegóły konstrukcji rozdzielnic i sterownic.

29 Rok założenia 1949 WYMAGANIA TECHNICZNE - ODPORNOŚĆ BADANIA ODPORNOŚCI Określenie zjawiska zaburzeń Opis metody badań odporności NORMY PODSTAWOWE NORMY WYROBÓW NORMY OGÓLNE Poziomy probiercze - (wszystkie zalecane) + (klasy, grupy) Kryteria oceny wyników - + badań odporności (szczegółowe) + (dot. środowiska) + (ogólnie) Warunki pracy urządzenia badanego Przykłady PN-EN x , -2

30 WYMAGANIA TECHNICZNE - ODPORNOŚĆ KRYTERIA OCENY WYNIKÓW BADAŃ ODPORNOSCI NA PRZYKŁADZIE PN-EN Kryterium A: zmiana charakterystyk roboczych EUT jest niezauważalna brak jakiegokolwiek wpływu na układy zasilania EUT brak wpływu na informacje wyświetlane na wyświetlaczu/monitorze dopuszczalna niewielka zmiana intensywności wskaźników LED dopuszczalne niewielkie ruchy znaków na wyświetlaczu niezakłócona komunikacja zewnętrzna i wymiana danych

31 WYMAGANIA TECHNICZNE - ODPORNOŚĆ KRYTERIA OCENY WYNIKÓW BADAŃ ODPORNOSCI NA PRZYKŁADZIE PN-EN Kryterium B: chwilowe pogorszenie charakterystyk roboczych lub utrata funkcji EUT, które ustępuje samoczynnie chwilowe pogorszenie działania układów zasilania EUT lub chwilowe przerwanie zasilania, które ustępuje samoczynnie chwilowy wpływ na informacje wyświetlane na wyświetlaczu/monitorze lub chwilowa utrata wyświetlanej informacji niepożądane (nieuzasadnione) rozbłyski wskaźników LED chwilowe zakłócenia w komunikacji zewnętrznej z możliwością generowania i raportowania błędów transmisji w EUT lub w urządzeniach zewnętrznych

32 WYMAGANIA TECHNICZNE - ODPORNOŚĆ KRYTERIA OCENY WYNIKÓW BADAŃ ODPORNOSCI NA PRZYKŁADZIE PN-EN Kryterium C: chwilowe pogorszenie charakterystyk roboczych lub utrata funkcji EUT, które wymaga interwencji operatora lub resetu systemu chwilowe pogorszenie działania układów zasilania EUT lub chwilowe przerwanie zasilania, które wymaga interwencji operatora lub resetu trwała utrata funkcji wyświetlacza lub nieprawidłowe informacje na wyświetlaczu, które nie ustępują samoczynnie przejście EUT w niedopuszczalny tryb pracy, który nie ustępuje samoczynnie nieuzasadnione zamknięcie systemu nieprawidłowe przetwarzanie informacji utrata danych błędy w komunikacji zewnętrznej, które nie ustępują samoczynnie

33 WYMAGANIA TECHNICZNE - EMISJA EMISJA NORMY PODSTAWOWE NORMY WYROBÓW NORMY OGÓLNE Opis metod badań emisji Poziomy dopuszczalne dla - + przyłączy (klasy, grupy) + (dot. środowiska) Kryteria akceptacji Warunki pracy urządzenia badanego Przykłady PN-EN: , , , 55022

34 WYMAGANIA TECHNICZNE - EMISJA WYMAGANIA EMISJI Pole EM zaburzeń PRZYŁĄCZE OBUDOWA ZASILANIA SYGNALIZACJI/ STEROWANIA KOMUNIKA- CYJNE Napięcie zaburzeń Prąd asymetryczny zaburzeń Zniekształcenia harmoniczne - wymagania ujęte w normie PN-EN

35 WYMAGANIA TECHNICZNE - ODPORNOŚĆ WYMAGANIA ODPORNOŚCI Pole EM oczęstotliwości radiowej ESD PRZYŁĄCZE OBUDOWA ZASILANIA SYGNALIZACJI/ STEROWANIA KOMUNIKA- CYJNE UZIEMIENIE EFT/B Udary hybrydowe Tłumione przebiegi oscylacyjne Asymetryczne zaburzenia przewodzone Zapady, krótkie przerwy i zmiany napięcia Pola magnetyczne 50 Hz Harmoniczne w przyłączu zasilania

36 WYMAGANIA TECHNICZNE - ODPORNOŚĆ Wymagania odporności w dziedzinie częstotliwości Pole EM o częstotliwości radiowej Wyładowania elektrostatyczne Serie szybkich elektrycznych stanów przejściowych Tłumione szybkie przebiegi oscylacyjne Asymetryczne zaburzenia przewodzone Tłumione przebiegi sinusoidalne MHz do 6 GHz d.c. do 2 GHz 10 khz do 400 MHz d.c. do 400 MHz 150 khz 80 MHz d.c. do 30 MHz

37 WYMAGANIA TECHNICZNE - ODPORNOŚĆ Wymagania odporności w dziedzinie częstotliwości Udary hybrydowe Asymetryczne zaburzenia przewodzone Harmoniczne i interharmoniczne Zapady, krótkie zaniki, zmiany, wahania napięcia , , Zapady, krótkie zaniki i zmiany napięcia d.c. do 30 MHz 16 Hz do 150 khz 16 Hz do 2 khz 50 Hz d.c.

38 SPOSOBY ZAPEWNIENIA EMC ZAŁOŻENIA TECHNICZNE PROJEKT MODEL WIRTUALNY ANALIZA MODELU N ZGODNOŚĆ Z WYMAGANIAMI T PROTOTYP BADANIA EMC PRODUKCJA T ZGODNOŚĆ Z WYMAGANIAMI N

39 SPOSOBY ZAPEWNIENIA EMC DZIAŁANIA UMOŻLIWIAJĄCE ZAPEWNIENIE EMC WYROBU założenia projektowe w zakresie EMC plan badań EMC i badania wstępne prototypu urządzenia doprowadzanie prototypu do zgodności z wymaganiami EMC badania laboratoryjne EMC urządzenia w wersji produkcyjnej przygotowanie dokumentacji urządzenia nadzór dostaw elementów i podzespołów do produkcji okresowe sprawdzanie utrzymania parametrów EMC urządzeń w toku produkcji zapewnienie kompetentnego serwisu w celu utrzymania parametrów EMC urządzenia po naprawie lub modernizacji

40 SPOSOBY ZAPEWNIENIA EMC CZYNNIKI ISTOTNE DLA ZAPEWNIENIA EMC konstrukcja mechaniczna rozwiązania układowe, dobór elementów i modułów projekt PCB ekranowanie EM filtracja zaburzeń zabezpieczenia przeciwprzepięciowe separacja galwaniczna obwodów okablowanie i złącza kablowe oprogramowanie mikrokontrolerów

41 SPOSOBY ZAPEWNIENIA EMC OPTYMALIZACJA KONSTRUKCJI W ZAKRESIE EMC Konstrukcja zoptymalizowana - ustalone eksperymentalnie minimum środków technicznych wymaganych do zapewnienia EMC Konstrukcja nadmiarowa - maksimum środków technicznych przewidzianych do zapewnienia EMC na etapie projektu urządzenia

42 METODY BADAŃ LABORATORYJNE STANOWISKA DO BADAŃ EMC Komora bezodbiciowa odporność na pole EM o częstotliwości radiowej emisja zaburzeń promieniowanych w zakresie powyżej 1 GHz

43 METODY BADAŃ LABORATORYJNE STANOWISKA DO BADAŃ EMC Otwarty poligon pomiarowy (OATS, 10 m) emisja zaburzeń promieniowanych w zakresie od 30 MHz do 1 GHz

44 METODY BADAŃ LABORATORYJNE STANOWISKA DO BADAŃ EMC Badania odporności urządzeń odporność na EFT/B odporność na udary hybrydowe 1,2/50-8/20 μs odporność na zaburzenia przewodzone indukowane w kablach odporność na ESD

45 METODY BADAŃ BADANIA EMC WYKONYWANE POZA LABORATORIUM Badania instalacji stacjonarnych w fazie odbioru: ocena odporności instalacji na zaburzenia EM potwierdzenie założeń technicznych oraz sprawdzian poprawności dostaw, wykonania i montażu urządzeń ustalenie sposobu reakcji instalacji na zaburzenia informacje istotne w czasie eksploatacji ocena wpływu nowej instalacji na środowisko elektromagnetyczne doprowadzanie instalacji do zgodności w zakresie EMC

46 DODATKOWE INFORMACJE Katalog Polskich Norm europa.eu.int Dyrektywy UE, Dziennik Urzędowy UE, wykaz norm zharmonizowanych z dyrektywami Katalog norm europejskich CEN/CENELEC Katalog norm europejskich ETSI Katalog norm międzynarodowych IEC Inteligentne Systemy Dostaw Energii Elektrycznej Referaty wygłoszone na AGH w cyklu dot. Smart Grid

47 DODATKOWE INFORMACJE Artykuł: Kompatybilność elektromagnetyczna instalacji stacjonarnych W artykule omówiono wybrane zagadnienia związane z zapewnieniem kompatybilności elektromagnetycznej instalacji stacjonarnych zdefiniowanych w dyrektywie europejskiej dotyczącej EMC. Przedstawiono główne elementy kompleksowej analizy zagadnienia EMC oraz korzyści wynikające z zastosowania metod badawczych EMC w miejscu pracy instalacji. Artykuł skierowany jest głównie do inżynierów zajmujących się projektowaniem lub eksploatacją dedykowanych systemów sterowania i pomiarów w obiektach przemysłowych, w szczególności elektroenergetycznych.

48 DODATKOWE INFORMACJE CENTRUM BADAŃ ŚRODOWISKA ELEKTROMAGNETYCZNEGO KOPALŃ

49 DODATKOWE INFORMACJE CENTRUM BADAŃ ŚRODOWISKA ELEKTROMAGNETYCZNEGO KOPALŃ

50 ZAKOŃCZENIE
