Karta gwarancyjna. Instrukcja montażu i pielęgnacji. Przed zamontowaniem selektora uzupełnij dane produktu na ostatniej stronie!

Transkrypt

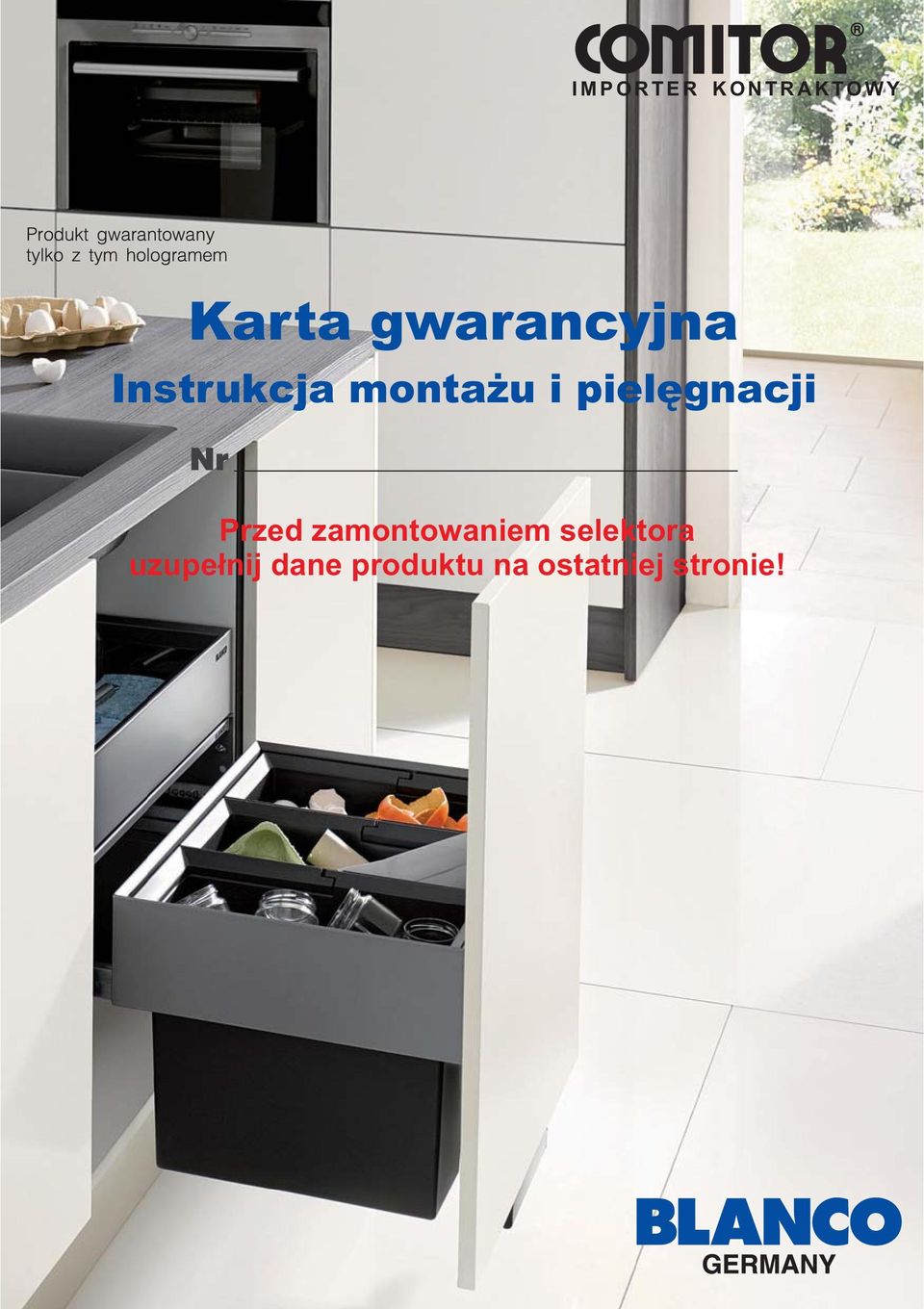

1 IMPORTER KONTRAKTOWY Karta gwarancyjna Instrukcja montażu i pielęgnacji Przed zamontowaniem selektora uzupełnij dane produktu na ostatniej stronie!

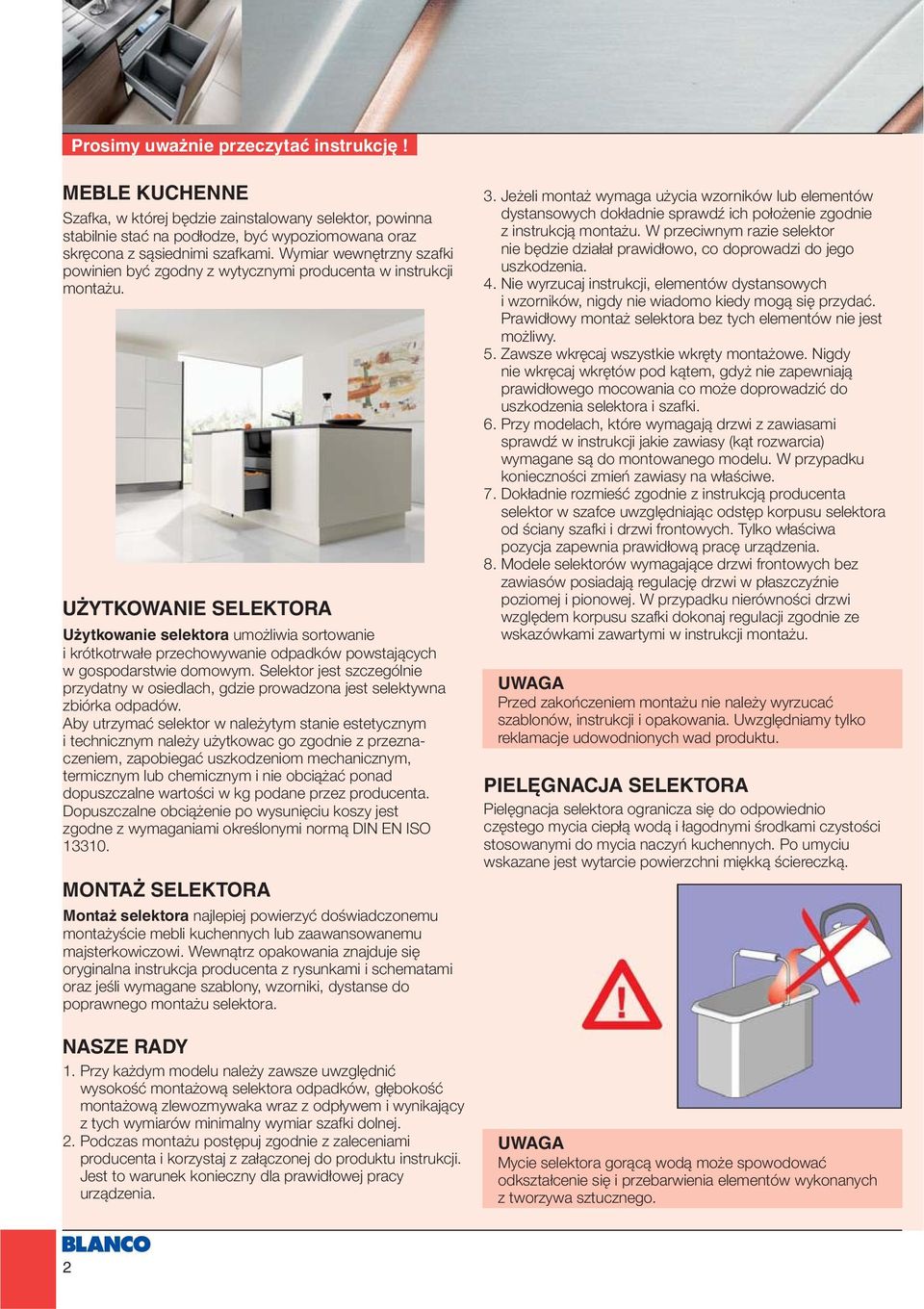

2 Prosimy uważnie przeczytać instrukcję! MEBLE KUCHENNE Szafka, w której będzie zainstalowany selektor, powinna stabilnie stać na podłodze, być wypoziomowana oraz skręcona z sąsiednimi szafkami. Wymiar wewnętrzny szafki powinien być zgodny z wytycznymi producenta w instrukcji montażu. UŻYTKOWANIE SELEKTORA Użytkowanie selektora umożliwia sortowanie i krótkotrwałe przechowywanie odpadków powstających w gospodarstwie domowym. Selektor jest szczególnie przydatny w osiedlach, gdzie prowadzona jest selektywna zbiórka odpadów. Aby utrzymać selektor w należytym stanie estetycznym i technicznym należy użytkowac go zgodnie z przeznaczeniem, zapobiegać uszkodzeniom mechanicznym, termicznym lub chemicznym i nie obciążać ponad dopuszczalne wartości w kg podane przez producenta. Dopuszczalne obciążenie po wysunięciu koszy jest zgodne z wymaganiami określonymi normą DIN EN ISO MONTAŻ SELEKTORA Montaż selektora najlepiej powierzyć doświadczonemu montażyście mebli kuchennych lub zaawansowanemu majsterkowiczowi. Wewnątrz opakowania znajduje się oryginalna instrukcja producenta z rysunkami i schematami oraz jeśli wymagane szablony, wzorniki, dystanse do poprawnego montażu selektora. NASZE RADY 1. Przy każdym modelu należy zawsze uwzględnić wysokość montażową selektora odpadków, głębokość montażową zlewozmywaka wraz z odpływem i wynikający z tych wymiarów minimalny wymiar szafki dolnej. 2. Podczas montażu postępuj zgodnie z zaleceniami producenta i korzystaj z załączonej do produktu instrukcji. Jest to warunek konieczny dla prawidłowej pracy urządzenia. 3. Jeżeli montaż wymaga użycia wzorników lub elementów dystansowych dokładnie sprawdź ich położenie zgodnie z instrukcją montażu. W przeciwnym razie selektor nie będzie działał prawidłowo, co doprowadzi do jego uszkodzenia. 4. Nie wyrzucaj instrukcji, elementów dystansowych i wzorników, nigdy nie wiadomo kiedy mogą się przydać. Prawidłowy montaż selektora bez tych elementów nie jest możliwy. 5. Zawsze wkręcaj wszystkie wkręty montażowe. Nigdy nie wkręcaj wkrętów pod kątem, gdyż nie zapewniają prawidłowego mocowania co może doprowadzić do uszkodzenia selektora i szafki. 6. Przy modelach, które wymagają drzwi z zawiasami sprawdź w instrukcji jakie zawiasy (kąt rozwarcia) wymagane są do montowanego modelu. W przypadku konieczności zmień zawiasy na właściwe. 7. Dokładnie rozmieść zgodnie z instrukcją producenta selektor w szafce uwzględniając odstęp korpusu selektora od ściany szafki i drzwi frontowych. Tylko właściwa pozycja zapewnia prawidłową pracę urządzenia. 8. Modele selektorów wymagające drzwi frontowych bez zawiasów posiadają regulację drzwi w płaszczyźnie poziomej i pionowej. W przypadku nierówności drzwi względem korpusu szafki dokonaj regulacji zgodnie ze wskazówkami zawartymi w instrukcji montażu. UWAGA Przed zakończeniem montażu nie należy wyrzucać szablonów, instrukcji i opakowania. Uwzględniamy tylko reklamacje udowodnionych wad produktu. PIELĘGNACJA SELEKTORA Pielęgnacja selektora ogranicza się do odpowiednio częstego mycia ciepłą wodą i łagodnymi środkami czystości stosowanymi do mycia naczyń kuchennych. Po umyciu wskazane jest wytarcie powierzchni miękką ściereczką. UWAGA Mycie selektora gorącą wodą może spowodować odkształcenie się i przebarwienia elementów wykonanych z tworzywa sztucznego. 2

3 BLANCOSELECT WSKAZÓWKI MONTAŻOWE Do zamontowania selektora potrzebne są: Ołówek stolarski Długa linijka Wkrętak płaski Wkrętarka z końcówką TX20 Klucz imbus 4 mm Wysokość montażowa 361 mm, głębokość montażowa 400 mm, wymiar wewnętrzny szafki wymagany przy montażu prowadnic 450 mm. Wymagane są drzwi frontowe bez zawiasów i otworów. Należy zwrócić uwagę na położenie uchwytów. Możliwy również montaż w szafkach z drzwiami kasetonowymi z ramiakiem 40 mm. Należy uwzględnić wysokość montażową selektora odpadków, głębokość montażową zlewozmywaka wraz z odpływem i wynikający z tych wymiarów minimalny wymiar szafki dolnej. W zestawie z szufladą ORGA na wyposażeniu nie ma pokrywy selektora. Funkcję tą pełni szuflada montowana zaraz nad koszami. Pokrywa koszy występuje tylko w zestawie BLANCOSELECT bez szuflady ORGA. Każdy element zestawu - BLANCOSELECT, szuflada ORGA i uchwyt MOVEX (opcja) posiada indywidualną instrukcję montażu. Prosimy dokładnie zapoznać się z instrukcją przed montażem i podczas montażu stosować się do zaleceń producenta. 1. Za pomocą miarki i ołówka stolarskiego podziel drzwi frontowe od strony wewnętrznej linią, dokładnie w połowie szerokości drzwi. 2. W przypadku kiedy drzwi frontowe zakrywają cokół szafki, odlicz wysokość cokołu rysując linię poziomą wdłuż całej szerokości drzwi. 3. Do bocznej ściany selektora przymocuj w jej dolnej części dwa wzorce z oznaczeniem właściwym dla grubości płyty meblowej. Dla standardowych szafek będzie to wzornik oznaczony cyfrą Ścianę selektora przyłóż do drzwiczek szafki tak, aby narysowana na drzwiach linia pokrywała się z oznaczeniem środka ściany bocznej selektora, a założone wzorce dolegały do dolnej krawędzi drzwiczek lub narysowanej linii, o której mowa w pkt Do ściany bocznej przyłóż wzorce R+L i zaznacz po trzy miejsca montażowe z każdej strony właściwe dla szerokości szafki. 6. W wyznaczonych miejscach montażowych przymocuj płytki montażowe, a następnie przymocuj do drzwi ramę selektora zgodnie z instrukcją załączoną do zestawu. 7. Przymocuj ściany selektora R+L do boków szafki meblowej tak, aby opierały się o dno szafki i przylegały do krawędzi zewnętrznej korpusu szafki. 8. Załóż prowadnice w uchwycie boku selektora i przymocuj prowadnice wkrętami do ścian selektora i do boków szafki. W przypadku kiedy grubość płyty meblowej jest niestandardowa należy podłożyć pod prowadnice płytki dystansowe. 9. Rozłóż prowadnice przez ich całkowite wysunięcia i załóż na rozłożone prowadnice ramę selektora z frontem meblowym. Zamykając selektor rama zatrzaśnie się w uchwytach na tzw. click. 10. Dokonaj regulacji frontu selektora w płaszczyźnie pionowej i poziomej tak, aby front przylegał do korpusu szafki. Pamiętaj o śrubach kontrujących (imbus 4 mm). 11. Do zamocowania prowadnic szuflady ORGA (tylko model BLANCOSELECT ORGA) wykorzystaj dystanse dla właściwego montażu, następnie na przymocowane prowadnice załóż ramę szuflady. Pamiętaj o przestrzeganiu instrukcji montażu. 12. Uchwyt MOVEX (opcja) mocujemy do dolnej krawędzi płyty frontowej tak, aby zahaczenie nogą o uchwyt pozwoliło na wysunięcie nogą selektora w celu jego użycia. 13. Wykonaj pierwszą próbę otwarcia i zamknięcia selektora zachowując szczególną ostrożność. 3

4 BLANCOSELECT BOTTON Pro Wysokość montażowa 350mm, głębokość montażowa 400mm. Wymagana głębokość wewnętrzna szafki 450mm. W modelach Automatic wymagane są drzwi frontowe otwierane na zawiasach o kącie rozwarcia min Należy zwrócić szczególną uwagę na montaż ramienia prowadzącego mocowanego do drzwiczek. Planując montaż należy uwzględnić wysokość montażową selektora, głębokość montażową zlewozmywaka wraz z odpływem i wynikający z tych wymiarów minimalny wymiar szafki dolnej. Maksymalne obciążenie koszy selektora do 30kg przy równomiernym obciążeniu wszystkich koszy. Obciążenie pokrywy selektora max, 5kg. WSKAZÓWKI MONTAŻOWE Do zamontowania selektora potrzebne są: Wkrętarka z końcówką TX20 1. Korpus selektora zawsze pozycjonujemy do boku szafki, do którego zamocowane są drzwiczki frontowe na zawiasach. 2. Pozycjonowanie korpusu selektora do boku szafki odbywa się za pomocą dwóch dystansów, które mocujemy do podstawy selektora. Dystanse znajdują się w zestawie. 3. Pozycjonowanie korpusu na właściwą głębokość montażową odbywa się za pomocą jednego wzornika mocowanego na uchwyt w środkowej części podstawy selektora przez przyłożenie jego krawędzi do frontu podstawy szafki. Wzornik znajduje się w zestawie. 4. W przypadku modelu w wersji Automatic sprawdź, czy drzwiczki szafki posiadają kąt rozwarcia min W przeciwnym razie selektor nie wysunie się do końca. 5. Do podstawy korpusu szafki przyłóż wzornik w kształcie widelca skierowany na zewnątrz wzdłuż otwartych drzwiczek szafki. Ustawienie dokładnie pokazuje instrukcja załączona do produktu. 6. Ramię prowadzące (zamykanie/otwieranie) selektora przyłóż do wzornika w taki sposób, aby dolna krawędź oparła się na dolnym ramieniu wzornika. Sprawdź poprawność przyłożenia w instrukcji selektora. 7. Zaznacz na drzwiczkach punkty montażowe i przymocuj ramię prowadzące załączonymi wkrętami do drzwiczek. 8. Załóż wodzik znajdującey się na końcu ramienia w odpowiedni rowek prowadzący w podstawie selektora. Wykonaj pierwszą próbę automatycznego wysuwu selektora zachowując szczególną ostrożność. 9. Doradzamy zachowanie wszystkich wzorników załączonych do montażu. BLANCOFLEXON Wysokość montażowa 374 mm, głębokość montażowa 400 mm, wymiar wewnętrzny szafki wymagany przy montażu prowadnic 450 mm. System nie posiada prowadnic. Wymagane są drzwi frontowe z szufladą na prowadnicach, w której należy obsadzić system. Należy zwrócić uwagę na położenie uchwytów na drzwiach szuflady. Należy również uwzględnić wysokość montażową selektora odpadków, głębokość montażową zlewozmywaka wraz z odpływem i wynikający z tych wymiarów minimalny wymiar szafki dolnej. W standardowych szafkach kuchennych system nie mieści się w szafce pod komorą podwieszaną pod blatem. BLANCOSINGOLO Przeznaczony do szafki 45 cm lub większej, o ile szerokość drzwi do montażu nie będzie mniejsza niż 450 mm. Wysokość montażowa 365 mm, szerokość montażowa 360 mm, głębokość montażowa 220 mm. Wymagane są drzwi frontowe na zawiasach. Należy zwrócić uwagę na położenie uchwytów. Obciążenie max. 10 kg. BLANCO COMPACT ECON narożny Zestaw przeznaczony do szafki narożnej 90x90 cm. Wysokość montażowa 349 mm, głębokość montażowa 402 mm. System mocowany jest na uchwyty do podstawy selektora przykręconej do dna szafki. Cały system wraz z obudową w każdej chwili można odpiąć z uchwytów i wyjąć z szafki uzyskując pełny dostęp do wnętrza szafki. Obciążenie selektora max. 50 kg przy równomiernym rozłożeniu ciężaru na wszystkie kosze. BLANCO SOLON Przeznaczony do montażu w blacie zapewnia bezpośredni dostęp do kosza. Występuje w wersji nakładanej na blat, wpuszczanej w blat kamienny lub do montażu na równi z blatem. Wymagana szafka do montażu kosza szerokości 30 cm, całkowita wysokość 203,5 mm, średnica montażowa w blacie od 260 do 285 mm w zależności od wersji. Przeznaczony do montażu w blacie o max. grubości blatu 35 mm. Zestaw wykonany ze stali szlachetnej, posiada kosz o pojemności 7 litrów. Życzymy Państwu długotrwałego i niezawodnego użytkowania selektora. 4

5 Oświadczenie gwarancyjne na selektory BLANCO 1. COMITOR Sp. z o.o., ul. Obywatelska 183, Łódź jako Gwarant udziela kupującemu-użytkownikowi gwarancji jakości na selektor BLANCO. Gwarancja obowiązuje tylko na obszarze RP. W przypadku utraty niniejszej karty gwarancyjnej duplikaty nie będą wydawane. 2. Uprawnienia z tytułu gwarancji przysługują po przedłożeniu dowodu zakupu oraz prawidłowo wypełnionej karty gwarancyjnej zabezpieczonej hologramem COMITOR-BLANCO. Wypełnienie karty gwarancyjnej oznacza wpisanie w oznaczonych miejscach indeksu selektora i nazwy modelu. W przypadku problemów z wypełnieniem gwarancji, prosimy o kontakt pod numerem infolinii (BLANCO) Niewypełniona lub niewłaściwie wypełniona karta gwarancyjna jest nieważna. 3. Termin gwarancji wynosi 2 lata od dnia, w którym produkt został wydany kupującemu-użytkownikowi na podstawie dokumentu kupna-sprzedaży. Użytkownik traci uprawnienia z tytułu niniejszej gwarancji, jeżeli nie zawiadomi Gwaranta o wadzie w ciągu dwóch miesięcy od jej wykrycia lub jeżeli nie zawiadomi Gwaranta o wadzie w czasie dwóch miesięcy po upływie czasu, w którym przy zachowaniu należytej staranności mógł ją wykryć. 4. Wszelkie naprawy i przeróbki wykonane poza Autoryzowanym Serwisem Comitor-Blanco i/lub stosowanie nieoryginalnych części zamiennych w okresie gwarancyjnym jest równoznaczne z utratą niniejszej gwarancji. 5. Świadczenia z gwarancji będą wykonane w terminie 14 dni od daty zgłoszenia wady. COMITOR Sp. z o.o. zastrzega sobie możliwość przedłużenia terminu usunięcia wady tylko w razie zaistnienia okoliczności niezależnych od Gwaranta powiadamiając zgłaszającego reklamację. 6. W przypadku braku możliwości naprawy selektora, COMITOR Sp. z o.o. dostarczy nowy, taki sam produkt. W przypadku gdyby dostawa nowego selektora nie była możliwa z powodu zaprzestania produkcji modelu, kupującemu-użytkownikowi przysługuje prawo wyboru innego aktualnie oferowanego modelu w cenie nie wyższej niż model reklamowany. 7. Odpowiedzialność z gwarancji obejmuje tylko udowodnione wady powstałe z przyczyn tkwiących w sprzedanym produkcie. Niniejszą gwarancją objęte są awarie i usterki produktu spowodowane wyłącznie wadliwymi częściami i/lub defektami produkcyjnymi. 8. Wszystkie naprawy lub wymiany gwarancyjne selektora wykonywane są w miejscu montażu produktu, bez konieczności jego demontażu i zwrotu do Gwaranta przez użytkownika. Gwarant nie ponosi kosztów poniesionych przez użytkownika w przypadku samowolnego demontażu selektora i /lub wysyłki do Gwaranta bez wcześniejszego pisemnego uzgodnienia z Gwarantem. 9. Świadczenia z gwarancji nie obejmują montażu selektora, czynności pielęgnacyjnych i regulacji opisanych w Instrukcji montażu i pielęgnacji, a w szczególności regulacji drzwi frontowych względem korpusu szafki. 10. COMITOR Sp. z o.o. nie ponosi odpowiedzialności za usterki powstałe na skutek użytkowania produktu niezgodnie z jego przeznaczeniem, za wady i szkody wynikłe z nieprawidłowego montażu, niezgodnego z zaleceniami producenta i sztuką budowlaną określonych w dokumentacji załączonej do produktu. 11. Gwarancją nie są objęte również wady i szkody wynikłe wskutek niewłaściwego transportu, przechowywania i składowania, uszkodzeń mechanicznych (np. rysy, odpryski, pękniecia i złamania zgłoszone po zakupie), oraz uszkodzenia powierzchni powstałe na skutek czyszczenia nieodpowiednimi środkami lub gorącą wodą. Z gwarancji wyłączone są przypadki losowych uszkodzeń niezależnych od warunków eksploatacji (powódź, pożar itp.) 12. Gwarancja na sprzedany towar konsumpcyjny nie wyłącza, nie ogranicza, ani nie zawiesza uprawnień kupującego wynikających z przepisów o rękojmi za wady rzeczy sprzedanej. 13. Zgłaszając reklamację z tytułu niniejszej gwarancji, użytkownik oznajmia, iż zapoznał się i akceptuje warunki i postanowienia niniejszej gwarancji. 5

6 Potrzebujesz pomocy? Nasz serwis jest do Twojej dyspozycji! Centralny serwis produktów BLANCO znajduje się w Łodzi. Na terenie całego kraju działają lokalnie odpowiednio przeszkoleni serwisanci. W przypadku jakichkolwiek problemów lub pytań prosimy o kontakt: Comitor sp. z o.o. Serwis produktów BLANCO ul. Obywatelska Łódź Telefony bezpośrednie: Infolinia: 0801 BLANCO ( ) Faks: serwis@comitor.com.pl Sieć lokalnych serwisów jest stale rozwijana, dlatego wykaz lokalnych serwisów BLANCO opublikowany jest na stronie: lub 6

7 REJESTRACJA NAPRAW OPIS NAPRAWY ZLECENIA PODPIS I PIECZĄTKA SERWISU NUMER NAPRAWY Lp. DATA NAPRAWY 7

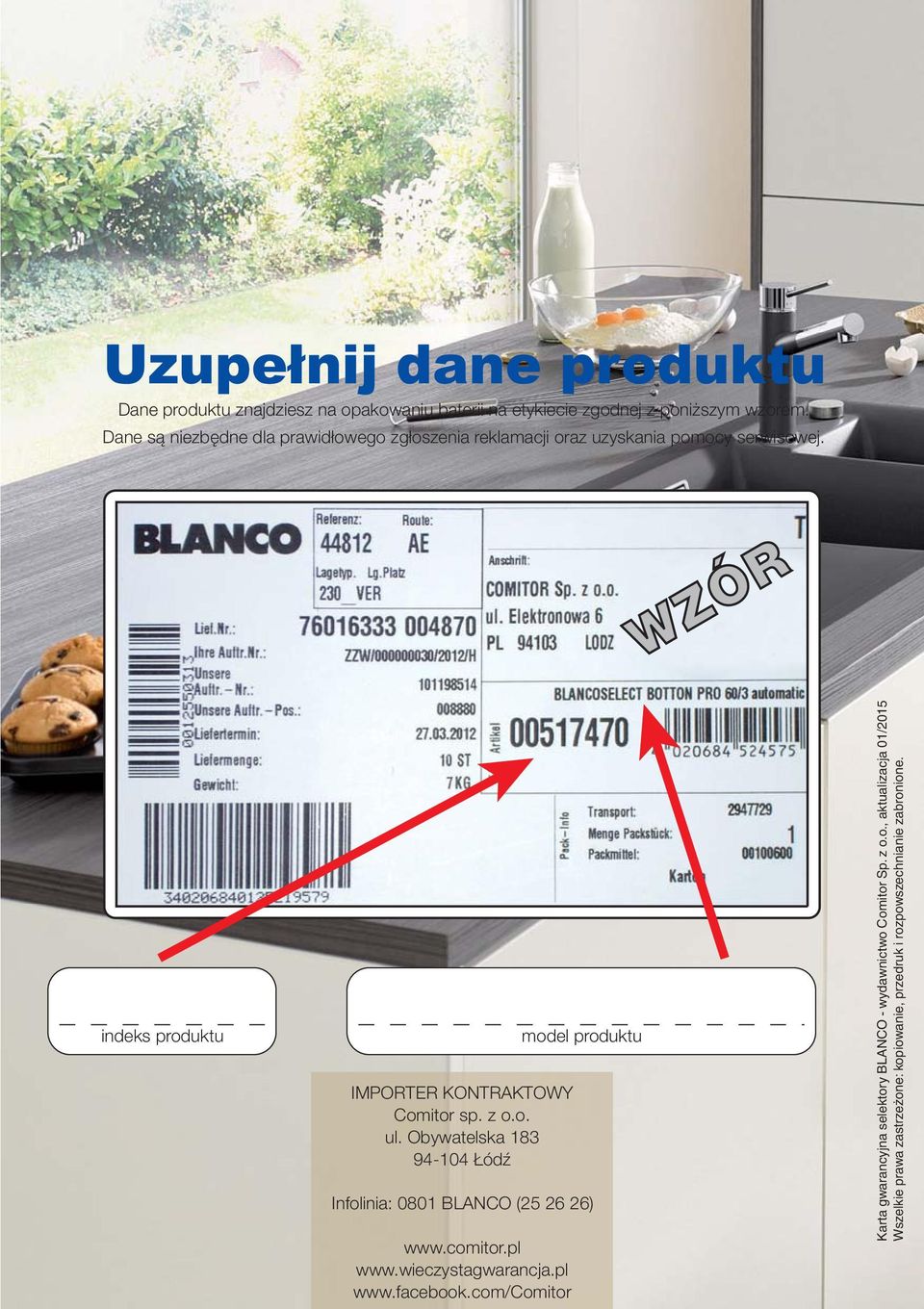

8 Uzupełnij dane produktu Dane produktu znajdziesz na opakowaniu baterii na etykiecie zgodnej z poniższym wzorem. Dane są niezbędne dla prawidłowego zgłoszenia reklamacji oraz uzyskania pomocy serwisowej. indeks produktu IMPORTER KONTRAKTOWY Comitor sp. z o.o. ul. Obywatelska Łódź Infolinia: 0801 BLANCO ( ) model produktu Karta gwarancyjna selektory BLANCO - wydawnictwo Comitor Sp. z o.o., aktualizacja 01 /201 5 Wszelkie prawa zastrze ż one: kopiowanie, przedruk i rozpowszechnianie zabronione.
