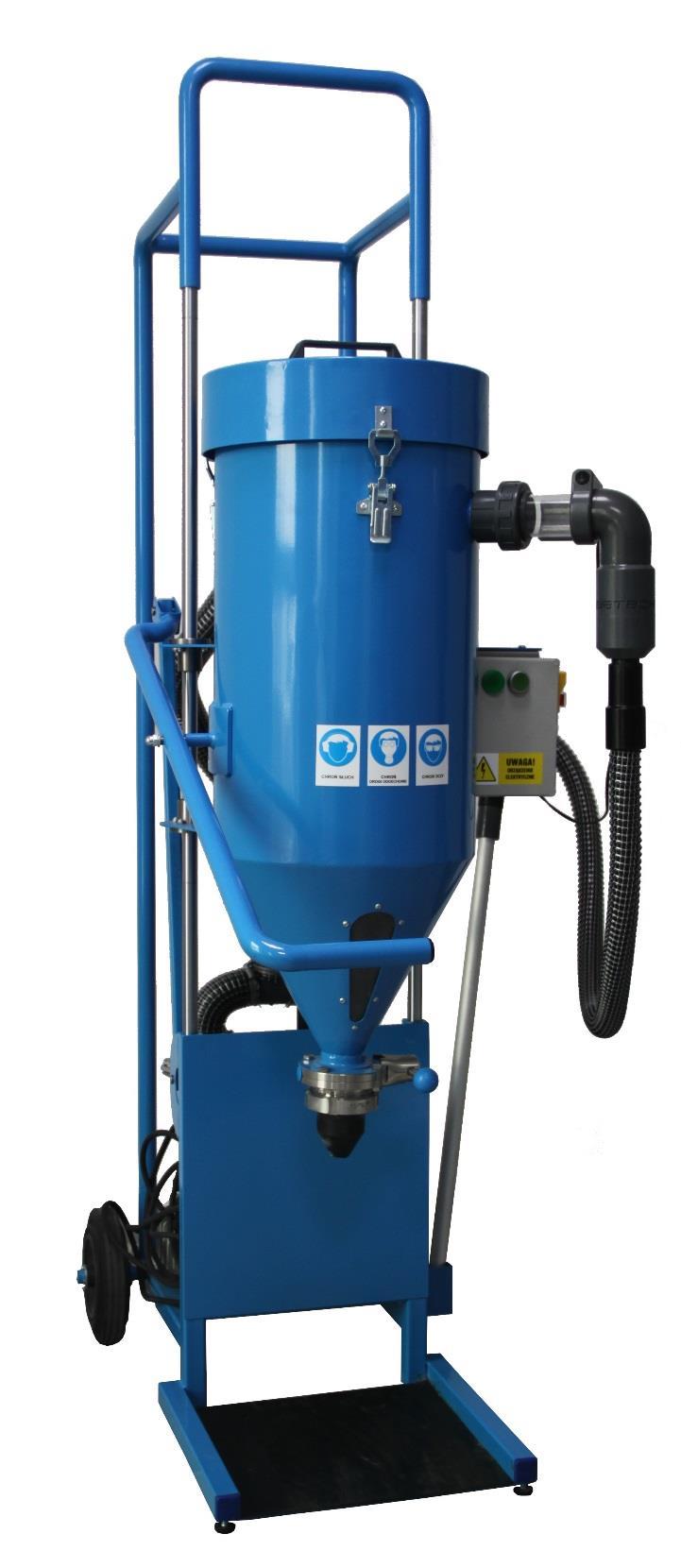

1 1 DOKUMENTACJA TECHNICZNO - RUCHOWA Maszyna do proszku MP-1W

2 2 Spis treści INFORMACJE OGÓLNE PRZEDMIOT DOKUMENTACJI OPIS BUDOWY URZĄDZENIA WYPOSAŻENIE PARAMETRY PRACY URZĄDZENIA WŁAŚCIWOŚCI URZĄDZENIA WYMIARY URZĄDZENIA TRANSPORT I WARUNKI PRZECHOWYWANIA OBSŁUGA URZĄDZENIA WYMAGANIA BEZPIECZEŃSTWA PRAC Z URZĄDZENIEM WYMAGANIA MIEJSCA PRACY URZĄDZENIA METODYKA PRZEPROWADZANIA PRAC Z MASZYNĄ DO PROSZKU MP-1W INSTALACJA URZĄDZENIA: OPRÓŻNIANIE GAŚNIC Z PROSZKU: NAPEŁNIANIE GAŚNIC PROSZKIEM: ANALIZATOR PROSZKU: EKSPLOATACJA I KONSERWACJA URZĄDZENIA INFORMACJE DODATKOWE WSKAZÓWKI DOKUMENTACJI ZAGROŻENIA WYNIKAJĄCE Z NIEPRZESTRZEGANIA WYMAGAŃ BEZPIECZNEJ PRACY WSKAZÓWKI BEZPIECZNEJ PRACY OBSŁUGA TECHNICZNA URZĄDZENIA, SERWIS I NAPRAWY ZABRONIONY SPOSÓB EKSPLOATACJI ZAŁĄCZNIKI GWARANCJA I ZALECENIA PRODUCENTA DEKLARACJA ZGODNOŚCI

3 3 Informacje ogólne Niniejsza dokumentacja techniczno-ruchowa zawiera wskazówki odnoszące się do pracy w zakresie obsługi i eksploatacji maszyny ssącej do proszku MP-1W. Z dokumentacją tą powinny zapoznać się osoby użytkujące urządzenie bezpośrednio przed rozpoczęciem prac. Należy zapewnić dostęp do instrukcji osobom odpowiedzialnym za konserwację urządzenia oraz przestrzegać wskazówek bezpieczeństwa zawartych w poszczególnych rozdziałach niniejszej dokumentacji. Obsługa i konserwacja zgodna z dokumentacją techniczno-ruchową zapewnia prawidłową pracę urządzenia. 1. Przedmiot dokumentacji Maszyna do przesypywania proszku jest urządzeniem służącym do opróżniania i napełniania gaśnic proszkiem gaśniczym. Dzięki zbiornikowi, który mieści do 25 kg proszku gaśniczego, możliwe jest napełnianie bez dodatkowego oprzyrządowania gaśnic o pojemności od 1 kg do 12 kg. Urządzenie te znajduje szerokie zastosowanie w branży przeciwpożarowej m. in. w zakładach i warsztatach konserwatorów gaśnic. Posiada wbudowany analizator proszku z podświetleniem LED. 2. Opis budowy urządzenia 2.1. Wyposażenie Maszyna do proszku MP-1W składa się z następujących podzespołów: Silnik elektryczny; Wentylator; Zbiornik na proszek; Regulacja wysokości; Rura ssąca; Przewód zasilający; Panel sterowania z włącznikiem głównym, włącznikiem wentylatora oraz przyciskiem zmiany kierunku ciągu; Analizator proszku z podświetleniem LED; Wymienne sita 2 szt. Niezbędna dokumentacja maszyny do proszku MP-1W: Karta gwarancyjna; Deklaracja zgodności; Dokumentacja techniczno-ruchowa Parametry pracy urządzenia Napięcie wentylatora 230 V, 50 Hz; Moc wentylatora 1,5 kw; Wydajność 280m 3 /h; Ciśnienie tłoczenia 26 kpa; Ciśnienie ssania 21 kpa; Zasilanie części sterującej: zasilacz 24V, 40W; Zasilanie podświetlenia LED 24V.

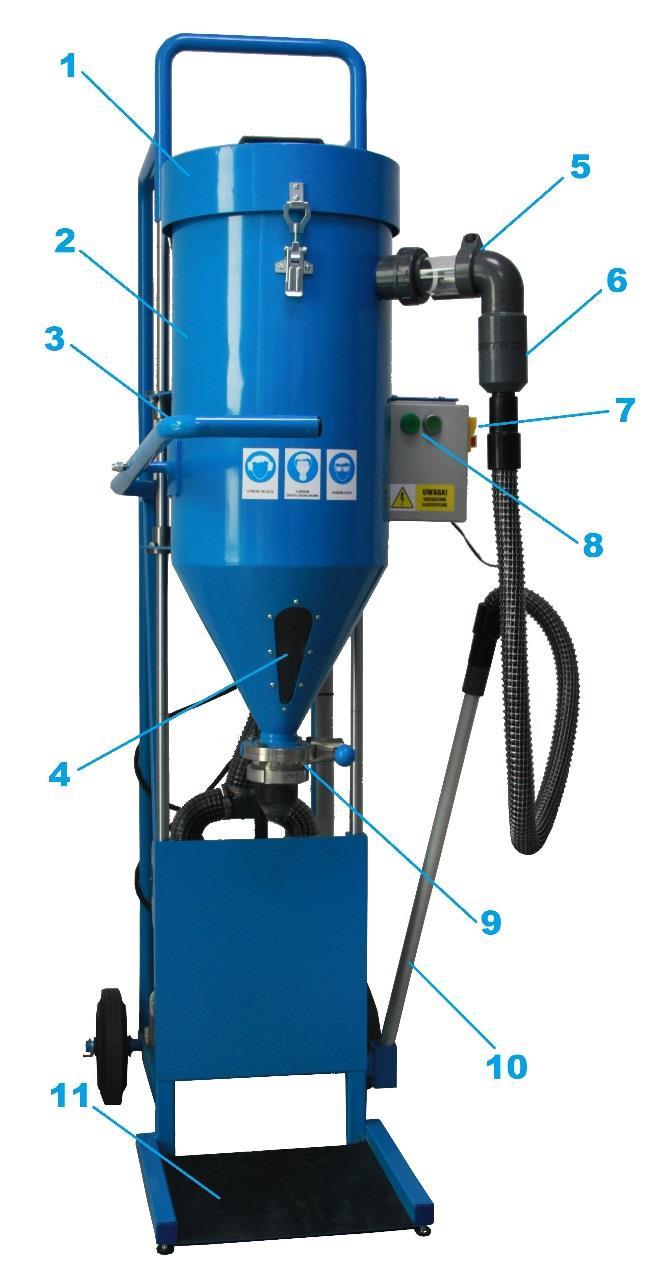

4 Właściwości urządzenia Opróżnianie gaśnic z proszku gaśniczego; Napełnianie gaśnic proszkiem gaśniczym; Urządzenie mobilne dzięki jezdnemu wózkowi; Proste i intuicyjne w obsłudze Wymiary urządzenia długość [cm] szerokość [cm] wysokość [cm] waga [kg] Maszyna do proszku MP-1 78,5 45,5 178, Budowa maszyny do proszku 1 Głowica filtrów 2 Zbiornika na proszek 3 Dźwignia do opuszczania/podnoszenia zbiornika 4 Wziernik 5 Analizator proszku 6 Zawór zwrotny 7 Włącznik główny 8 Kontrolka stanu pracy / przycisk ciągu zwrotnego 9 Zawór zbiornika ze spustem 10 Rura ssąca 11 Powierzchnia robocza ze stopami regulowanymi

5 5 3. Transport i warunki przechowywania Maszyna do proszku MP-1W dostarczana jest jako urządzenie kompletne i gotowe do opróżniania i napełniania gaśnic proszkiem gaśniczym. Przechowywanie urządzenia dopuszczalne jest wyłącznie w pomieszczeniu suchym, zabezpieczonym przed wilgocią i przemarzaniem. W przypadku dostarczenia niekompletnej bądź uszkodzonej maszyny do proszku fakt ten należy niezwłocznie zgłosić bezpośrednio producentowi. 4. Obsługa urządzenia 4.1. Wymagania bezpieczeństwa prac z urządzeniem Wszelkie prace związane z urządzeniem powinny być wykonywane przez wykwalifikowany personel posiadający odpowiednią wiedzę, po uprzednim zapoznaniu się z dokumentacją technicznoruchową. Niedopuszczalne jest używanie maszyny w przypadku, gdy jest ona niesprawna technicznie. Podczas napełniania gaśnic proszkiem wszystkie jej dodatkowe otwory powinny być szczelnie zaślepione. Niedozwolona jest praca z niedrożną rurą ssącą, występuje wówczas niebezpieczeństwo uszkodzenia silnika urządzenia Wymagania miejsca pracy urządzenia Urządzenie powinno być używane w miejscu suchym zabezpieczonym przed wilgocią i przemarzaniem. Maszynę do proszku MP-1W należy ustawić w sposób, zapewniający odpowiednią ilość miejsca, pozwalającą na swobodny dostęp do urządzenia. Dodatkowo, urządzenie powinno zostać zabezpieczone przed możliwością zmiany położenia w czasie pracy Metodyka przeprowadzania prac z maszyną do proszku MP-1W Instalacja urządzenia: Maszynę ustawić w suchym i bezpiecznym miejscu; Zabezpieczyć urządzenie przed przewróceniem się; Podłączyć urządzenie do zasilania. Napięcie w sieci musi być takie same jak napięcie na tabliczce znamionowej urządzenia Opróżnianie gaśnic z proszku: Zawór wylotu zbiornika zamknąć; Włączyć silnik maszyny do proszku; Umieść rurę ssącą wewnątrz gaśnicy; Wybrać proszek z gaśnicy, wykonując przy tym rurą ssącą ruchy pionowe (góra dół); Po zakończeniu czynności wybierania proszku z gaśnicy należy odstawić rurę ssącą do uchwytu przytrzymującego. Wyłączyć silnik maszyny do proszku MP Napełnianie gaśnic proszkiem: Gaśnicę ustawić pod lejem maszyny i wycentrować; Za pomocą uchwytu ręcznego szczelnie docisnąć do gaśnicy zbiornik maszyny do proszku; Zawór zbiornika otworzyć; Włączyć silnik urządzenia;

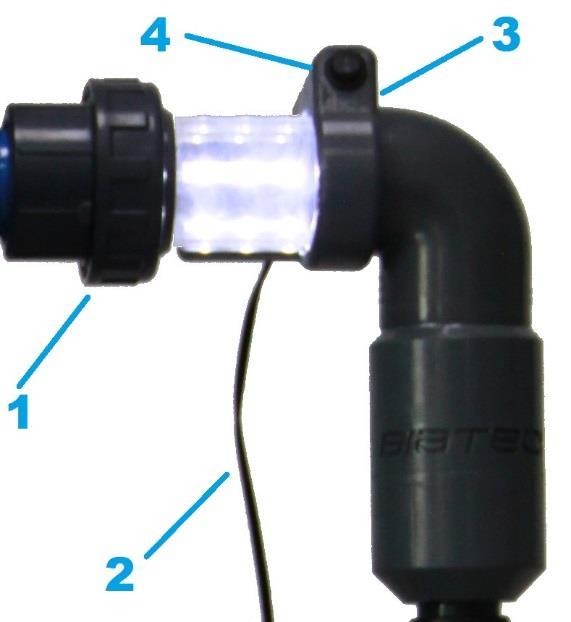

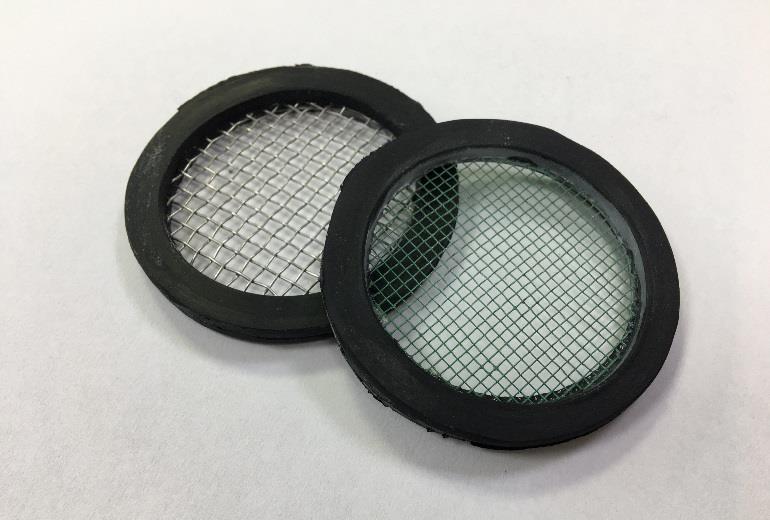

6 6 W celu lepszej pracy urządzenia oraz zapobieganiu zapychaniu filtrów należy kilkakrotnie (3-5 razy) przycisnąć przycisk zmiany kierunku ciągu. Poziom napełniania gaśnicy proszkiem obserwować przez wziernik; Po zakończeniu procesu napełniania gaśnicy proszkiem zamknąć zawór wylotowy ze zbiornika; Wyłączyć silnik urządzenia; Zbiornik urządzenia podnieść w górę; Wysunąć napełnioną gaśnicę Analizator proszku Analizator proszku gaśniczego pomaga w ocenie jakości zasysanego proszku do maszyny. Wychwytuje niepożądane ciała stałe oraz zbrylenia proszku. Przystawka analizatora składa się z: dwuzłączki w której znajdują się sita; transparentnego odcinka wlotu; podświetlenia LED. 1 - dwuzłączka z wymiennym sitem; 2 - przewód zasilający 3 obudowa podświetlenia LED 4 włącznik podświetlenia W zestawie znajdują się dwa sita o różnej gęstości. Używać ich należy w zależności od stopnia zbrylania. Włączenie możliwe jest tylko przy włączonym wentylatorze maszyny. Części należy czyścić tylko sprężonym powietrzem i suchą lub lekko wilgotną ścierką. W zestawie dołączone są wymienne sita:

7 7 5. Eksploatacja i konserwacja urządzenia Aby maszyna do proszku MP-1W działała prawidłowo i niezawodnie należy przeprowadzać jej regularny przegląd i konserwację. Konserwacją urządzenia mogą się zajmować osoby tylko i wyłącznie przeszkolone w tym zakresie po wcześniejszym zapoznaniu się z dokumentacją techniczno-ruchową. Przed rozpoczęciem każdej czynności konserwacyjnej należy się upewnić iż urządzenie jest odłączone od zasilania. W celu prawidłowej pracy przesypywarki do proszku MP-1W wskazane jest smarowanie ruchomych części np. smarem do łożysk. Przy normalnym użytkowaniu powinna odbywać się cotygodniowa konserwacja urządzenia, która powinna obejmować czyszczenie głowic z filtrami z osadzonego proszku oraz zanieczyszczeń np. za pomocą sprężonego powietrza. Niewskazane jest używanie detergentów do czyszczenia jakichkolwiek elementów maszyny do proszku. Codzienne czyszczenie maszyny wydłuża jej żywotność. UWAGA! Przy każdej zmianie proszku z ABC na BC itp. Wnętrze maszyny wraz z filtrami musi być dokładnie wyczyszczone. W celu zdjęcia głowicy filtrów ze zbiornika należy zwolnić zapięcia jarzmowe 3 szt. oraz odkręcić opaskę zaciskową z węża (klucz płasku lub nasadowy 7 mm lub śrubokręt płaski). Opaska może pozostać na wężu do czasu ponownego założenia głowicy. 6. Informacje dodatkowe 6.1. Wskazówki dokumentacji Wskazówka bezpieczeństwa nieprzestrzeganie zasad bezpieczeństwa może stwarzać zagrożenie dla zdrowia i życia podczas pracy, bądź inne działania niepożądane 6.2. Zagrożenia wynikające z nieprzestrzegania wymagań bezpiecznej pracy Nieprzestrzeganie wymagań bezpieczeństwa może doprowadzić do stworzenia zagrożenia osób w pobliżu urządzenia, jak również uszkodzenia samego urządzenia. Może to powodować m.in. nieskuteczność kluczowych funkcji maszyny, stworzenie zagrożenia przy wykonywaniu zalecanych czynności konserwacyjnych oraz osób przebywających w pobliżu urządzenia Wskazówki bezpiecznej pracy Wskazówki bezpiecznej pracy zawarte są w dokumentacji techniczno-ruchowej, ponadto należy bezwzględnie przestrzegać przepisów BHP, oraz przepisów bezpieczeństwa obowiązujących w miejscu wykonywania prac z urządzeniem 6.4. Obsługa techniczna urządzenia, serwis i naprawy Jakiekolwiek zmiany w konstrukcji maszyny do proszku MP-1 są niedozwolone. Stosowanie oryginalnych części zamiennych i osprzętu służy bezpieczeństwu oraz bezawaryjności pracy urządzenia. Stosowanie nieautoryzowanych części zamiennych bądź osprzętu, jak również indywidualne zmiany w budowie urządzenia traktowane będą jako anulacja ważności gwarancji.

8 8 Wszelkie naprawy i czynności serwisowe może dokonywać tylko i wyłącznie producent bądź serwis wskazany przez producenta. Ingerencja w konstrukcję urządzenia lub samodzielna naprawa anuluje ważność gwarancji Zabroniony sposób eksploatacji Niezawodność pracy urządzenia odnosi się wyłącznie do stosowania zgodnie z jego przeznaczeniem. Niedopuszczalne jest dokonywanie prac niezgodnych z opisem. Urządzenie należy użytkować zgodnie z warunkami zawartymi w dokumentacji techniczno-ruchowej Lista oznak nieprawidłowej pracy oraz rozwiązań w przypadku ich występowania Filtry zatykają się; Rozwiązanie: Częściej używać zmiany kierunku przepływu powietrza; Silnik przegrzewa się; Rozwiązanie: Zapewnić odpowiedni dostęp powietrza, przy wybieraniu proszku z gaśnicy wykonywać ruchy góra dół; Proszek gaśniczy podczas napełniania gaśnicy wydostaje się na zewnątrz; Rozwiązanie: Gaśnicę wycentrować i docisnąć podajnik proszku. 7. Załączniki Karta gwarancyjna; Deklaracja zgodności; 8. Gwarancja i zalecenia producenta Udzielamy gwarancji na okres 12 miesięcy od daty zakupu. Maszyn do proszku MP-1W będzie spełniać Państwa wymagania pod warunkiem prawidłowego korzystania z urządzenia zgodnie z przeznaczeniem i zaleceniami DTR. Reklamacje będą rozpatrywane z załączoną kartą gwarancyjną. data zakupu pieczęć producenta podpis producenta
