1 Zachodniopomorski Uniwersytet Technologiczny w Szczecinie Wydział Budownictwa i Architektury Studia dzienne, S2, rok IV Konspekt do ćwiczeń Opracowanie wskaźników energetycznych metoda miesięczna budynek mieszkalny bez inst. chłodu część 1 projektu Charakterystyka energetyczna budynku Rozpoznanie obiektu (wizja lokalna, dokumentacja projektowa) Zdefiniowanie celów użytkowych Budynek mieszkalny bez instalacji chłodu ogrzewanie i wentylacja () przygotowanie cwu (W) Obliczenia : ogrzewanie i wentylacja 1. Współczynniki przenikania ciepła U przegród budowlanych 2. Współczynniki strat ciepła przez przenikanie i wentylację 3. Miesięczne straty ciepła przez przenikanie i wentylację 4. Zyski ciepła (wewnętrzne i solarne) 5. Miesięczne i roczne zapotrzebowanie energii użytkowej na potrzeby ogrzewania i wentylacji 6. Długość trwania sezonu ogrzewczego 7. Roczne zapotrzebowanie energii końcowej do ogrzewania i wentylacji przygotowanie cwu 8. Roczne zapotrzebowanie ciepła użytkowego do przygotowania ciepłej wody 9. Roczne zapotrzebowanie energii końcowej na potrzeby ciepłej wody energia pomocnicza w systemie co i cwu 10. Roczne zapotrzebowanie energii pomocniczej opracowanie: dr inż., arch. Karolina Kurtz 1

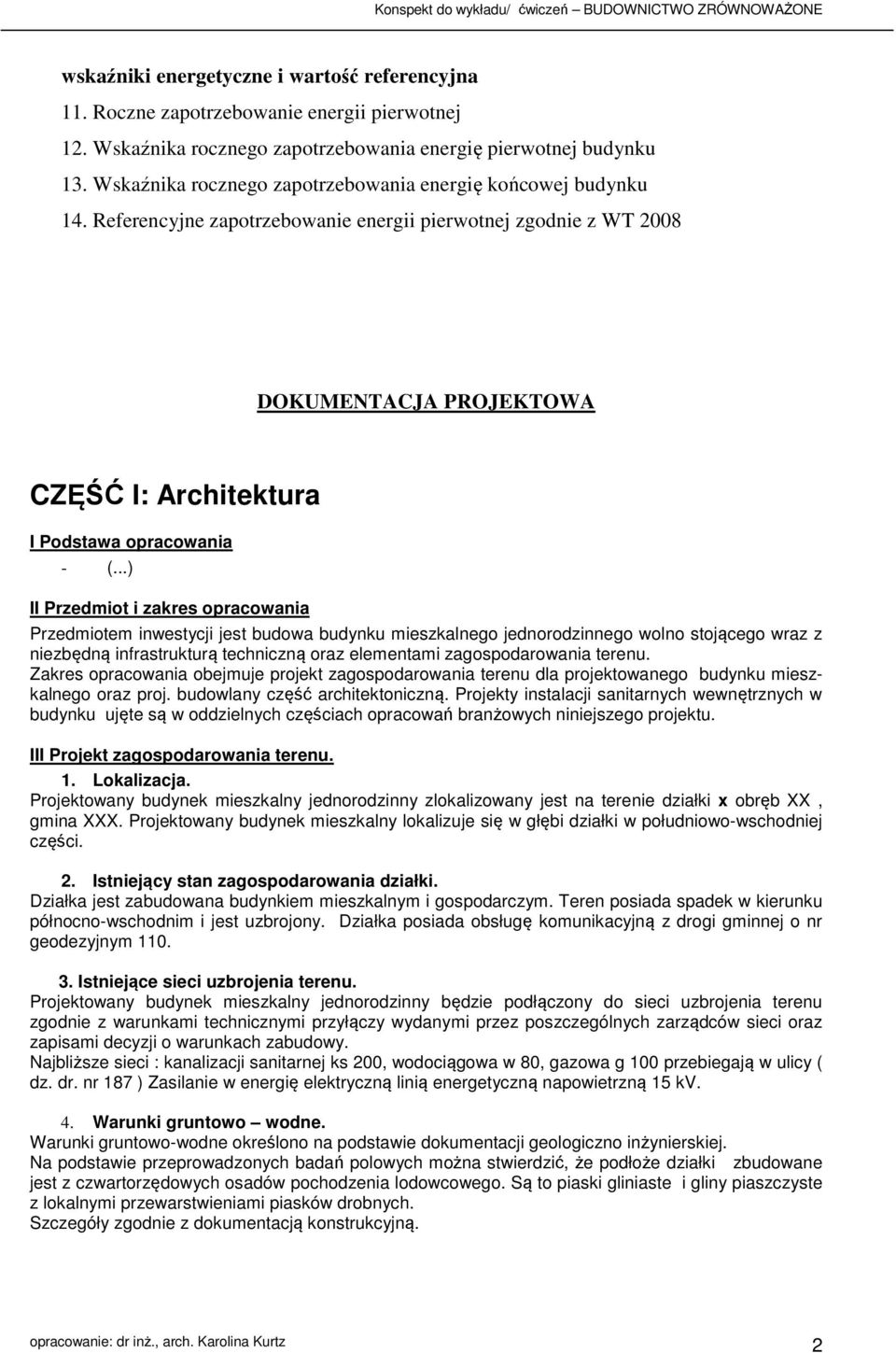

2 wskaźniki energetyczne i wartość referencyjna 11. Roczne zapotrzebowanie energii pierwotnej 12. Wskaźnika rocznego zapotrzebowania energię pierwotnej budynku 13. Wskaźnika rocznego zapotrzebowania energię końcowej budynku 14. Referencyjne zapotrzebowanie energii pierwotnej zgodnie z WT 2008 DOKUMENTACJA PROJEKTOWA CZĘŚĆ I: Architektura I Podstawa opracowania - (...) II Przedmiot i zakres opracowania Przedmiotem inwestycji jest budowa budynku mieszkalnego jednorodzinnego wolno stojącego wraz z niezbędną infrastrukturą techniczną oraz elementami zagospodarowania terenu. Zakres opracowania obejmuje projekt zagospodarowania terenu dla projektowanego budynku mieszkalnego oraz proj. budowlany część architektoniczną. Projekty instalacji sanitarnych wewnętrznych w budynku ujęte są w oddzielnych częściach opracowań branżowych niniejszego projektu. III Projekt zagospodarowania terenu. 1. Lokalizacja. Projektowany budynek mieszkalny jednorodzinny zlokalizowany jest na terenie działki x obręb XX, gmina XXX. Projektowany budynek mieszkalny lokalizuje się w głębi działki w południowo-wschodniej części. 2. Istniejący stan zagospodarowania działki. Działka jest zabudowana budynkiem mieszkalnym i gospodarczym. Teren posiada spadek w kierunku północno-wschodnim i jest uzbrojony. Działka posiada obsługę komunikacyjną z drogi gminnej o nr geodezyjnym Istniejące sieci uzbrojenia terenu. Projektowany budynek mieszkalny jednorodzinny będzie podłączony do sieci uzbrojenia terenu zgodnie z warunkami technicznymi przyłączy wydanymi przez poszczególnych zarządców sieci oraz zapisami decyzji o warunkach zabudowy. Najbliższe sieci : kanalizacji sanitarnej ks 200, wodociągowa w 80, gazowa g 100 przebiegają w ulicy ( dz. dr. nr 187 ) Zasilanie w energię elektryczną linią energetyczną napowietrzną 15 kv. 4. Warunki gruntowo wodne. Warunki gruntowo-wodne określono na podstawie dokumentacji geologiczno inżynierskiej. Na podstawie przeprowadzonych badań polowych można stwierdzić, że podłoże działki zbudowane jest z czwartorzędowych osadów pochodzenia lodowcowego. Są to piaski gliniaste i gliny piaszczyste z lokalnymi przewarstwieniami piasków drobnych. Szczegóły zgodnie z dokumentacją konstrukcyjną. opracowanie: dr inż., arch. Karolina Kurtz 2

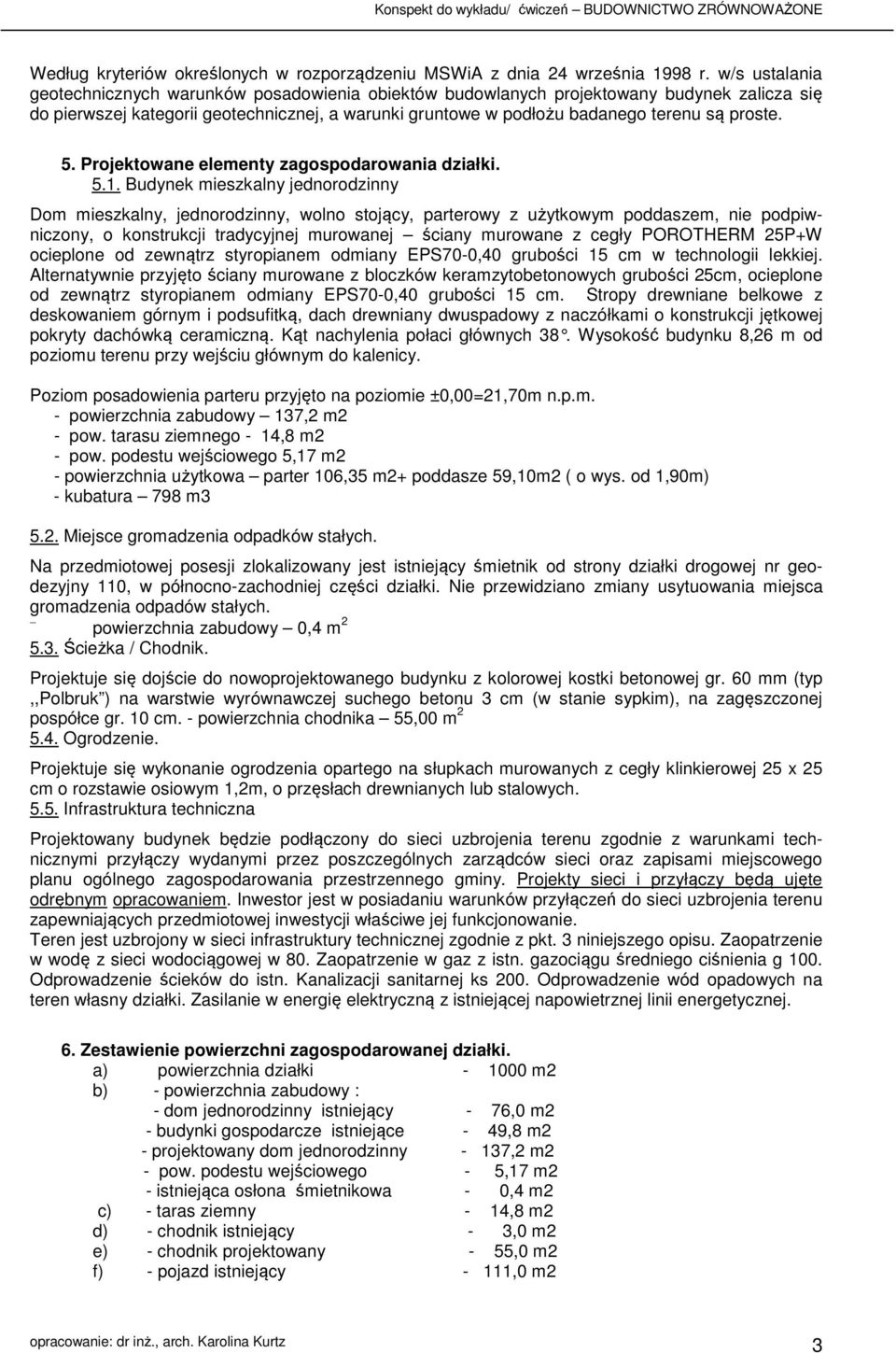

3 Według kryteriów określonych w rozporządzeniu MSWiA z dnia 24 września 1998 r. w/s ustalania geotechnicznych warunków posadowienia obiektów budowlanych projektowany budynek zalicza się do pierwszej kategorii geotechnicznej, a warunki gruntowe w podłożu badanego terenu są proste. 5. Projektowane elementy zagospodarowania działki Budynek mieszkalny jednorodzinny Dom mieszkalny, jednorodzinny, wolno stojący, parterowy z użytkowym poddaszem, nie podpiwniczony, o konstrukcji tradycyjnej murowanej ściany murowane z cegły POROTERM 25P+W ocieplone od zewnątrz styropianem odmiany EPS70-0,40 grubości 15 cm w technologii lekkiej. Alternatywnie przyjęto ściany murowane z bloczków keramzytobetonowych grubości 25cm, ocieplone od zewnątrz styropianem odmiany EPS70-0,40 grubości 15 cm. Stropy drewniane belkowe z deskowaniem górnym i podsufitką, dach drewniany dwuspadowy z naczółkami o konstrukcji jętkowej pokryty dachówką ceramiczną. Kąt nachylenia połaci głównych 38. Wysokość budynku 8,26 m od poziomu terenu przy wejściu głównym do kalenicy. Poziom posadowienia parteru przyjęto na poziomie ±0,0021,70m n.p.m. - powierzchnia zabudowy 137,2 m2 - pow. tarasu ziemnego - 14,8 m2 - pow. podestu wejściowego 5,17 m2 - powierzchnia użytkowa parter 106,35 m2+ poddasze 59,10m2 ( o wys. od 1,90m) - kubatura 798 m Miejsce gromadzenia odpadków stałych. Na przedmiotowej posesji zlokalizowany jest istniejący śmietnik od strony działki drogowej nr geodezyjny 110, w północno-zachodniej części działki. Nie przewidziano zmiany usytuowania miejsca gromadzenia odpadów stałych. powierzchnia zabudowy 0,4 m Ścieżka / Chodnik. Projektuje się dojście do nowoprojektowanego budynku z kolorowej kostki betonowej gr. 60 mm (typ,,polbruk ) na warstwie wyrównawczej suchego betonu 3 cm (w stanie sypkim), na zagęszczonej pospółce gr. 10 cm. - powierzchnia chodnika 55,00 m Ogrodzenie. Projektuje się wykonanie ogrodzenia opartego na słupkach murowanych z cegły klinkierowej 25 x 25 cm o rozstawie osiowym 1,2m, o przęsłach drewnianych lub stalowych Infrastruktura techniczna Projektowany budynek będzie podłączony do sieci uzbrojenia terenu zgodnie z warunkami technicznymi przyłączy wydanymi przez poszczególnych zarządców sieci oraz zapisami miejscowego planu ogólnego zagospodarowania przestrzennego gminy. Projekty sieci i przyłączy będą ujęte odrębnym opracowaniem. Inwestor jest w posiadaniu warunków przyłączeń do sieci uzbrojenia terenu zapewniających przedmiotowej inwestycji właściwe jej funkcjonowanie. Teren jest uzbrojony w sieci infrastruktury technicznej zgodnie z pkt. 3 niniejszego opisu. Zaopatrzenie w wodę z sieci wodociągowej w 80. Zaopatrzenie w gaz z istn. gazociągu średniego ciśnienia g 100. Odprowadzenie ścieków do istn. Kanalizacji sanitarnej ks 200. Odprowadzenie wód opadowych na teren własny działki. Zasilanie w energię elektryczną z istniejącej napowietrznej linii energetycznej. 6. Zestawienie powierzchni zagospodarowanej działki. a) powierzchnia działki m2 b) - powierzchnia zabudowy : - dom jednorodzinny istniejący - 76,0 m2 - budynki gospodarcze istniejące - 49,8 m2 - projektowany dom jednorodzinny - 137,2 m2 - pow. podestu wejściowego - 5,17 m2 - istniejąca osłona śmietnikowa - 0,4 m2 c) - taras ziemny - 14,8 m2 d) - chodnik istniejący - 3,0 m2 e) - chodnik projektowany - 55,0 m2 f) - pojazd istniejący - 111,0 m2 opracowanie: dr inż., arch. Karolina Kurtz 3

4 e) - zieleń - 547,63 m2 Wskaźnik zabudowy działki - 26,8 % < max 29 % Udział pow. biologicznie czynnej - 54,8% > min 40 % 7. Ochrona ppoż. Proj. dom mieszkalny kategoria zagrożenia ludzi ZLIV, wymagana klasa odporności pożarowej budynku mieszkalnego - D zapewniona Zastosowano elementy budynku nierozprzestrzeniające ognia. Dojazd ppoż. zapewniony ( nie wymagany ). 8. Charakterystyka założeń urbanistyczno-architektonicznych Dojazd do działki z drogi gminnej - dz. dr. nr 110 Projektowana powierzchnia zabudowy terenu inwestycji wynosi 142,37 m 2 ( 137,2+5,17). Wskaźnik zabudowy działki wynosi 26,8 % i jest mniejszy od maksymalnego określonego w decyzji o warunkach zabudowy - 29 % Powierzchnia biologicznie czynna działki terenu inwestycji wynosi 54,8 % i jest większa od minimalnej określonej w decyzji o warunkach zabudowy 40 %. Zaprojektowano dom mieszkalny z dachami o spadkach połaci dachowych 38, a w warunkach zabudowy dopuszczono spadki połaci dachowych Wysokość budynku mieszkalnego od poziomu terenu do kalenicy wynosi 8,26 m i jest mniejsza od maksymalnej dopuszczonej wysokości zabudowy do 9 m określonej w decyzji o warunkach zabudowy. Zaopatrzenie w media zgodnie z zapisami decyzji o warunkach zabudowy oraz wydanymi warunkami technicznymi przyłączy, określono w pkt. 5.7 niniejszego opisu. Przewidziano 2 miejsca postojowe samochodów osobowych na istniejącym podjeździe (wymagana ilość zabudowie jednorodzinnej to min. 2 miejsca postojowe na jedno mieszkanie) Przewidywane prace budowlane nie spowodują pogorszenia stosunków wodnych oraz nie ingerują w jakiekolwiek urządzenia melioracyjne. IV. Projekt budowlany część architektoniczna 1. Ogólna charakterystyka projektowanego obiektu. Dom mieszkalny, jednorodzinny, wolno stojący, parterowy z użytkowym poddaszem, nie podpiwniczony, o konstrukcji tradycyjnej murowanej z dwuspadowym dachem krytym dachówką ceramiczną ( zamiennie cementową ) o kącie nachylenia połaci głównych 38 i o wysokości 8,26 m od poziomu terenu przy wejściu do budynku do kalenicy 2. Wskaźniki techniczne - powierzchnia zabudowy - 137,2 m2 - powierzchnia użytkowa - parter 106,35 m2+ poddasze 59,10m2 - kubatura 798 m 3 - wysokość budynku od poziomu terenu przy głównym wejściu do budynku do kalenicy dachu 8,26 m2 - ilość kondygnacji 2 3. Zestawienie pomieszczeń i powierzchni użytkowych. nr. pom. pomieszczenie posadzka pow. (m 2 ) parter 0.1 wiatrołap terakota 3, holl terakota 11, kotłownia terakota 3, kuchnia terakota 9, pokój dzienny terakota 30, garderoba terakota 6, pokój terakota 10, łazienka terakota 6, pokój terakota 9, korytarz terakota 3, WC terakota 2, pokój terakota 10,05 RAZEM pow. użytkowa parteru 106,35 m2 opracowanie: dr inż., arch. Karolina Kurtz 4

5 poddasze użytk. 1.1 korytarz parkiet lub terakota 9.00 (9.00) 1.2 pom. gosp. terakota 6,65 (18,95) 1.3 pokój parkiet lub terakota 20,25 (37,45) 1.4 łazienka terakota 5,10 (5.65) 1.5 pom. gosp. parkiet lub terakota 1,30 (10,60) 1.6 pokój parkiet lub terakota 16,80 (31,20) RAZEM pow. użytkowa poddasza użytkowego 59,10 m2 ( po podłodze 112,85 m2 ) RAZEM pow. użytkowa budynku 165,45 m2 4. Projektowane instalacje wewnętrzne. - instalacja sanitarna - instalacja wodociągowa - instalacja c.o. i c.w. piec gazowy - instalacja energetyczna oświetleniowa i gniazd wtykowych - wentylacja grawitacyjna Projektowany dom będzie podłączony do sieci uzbrojenia terenu zgodnie z warunkami technicznymi przyłączy wydanymi przez poszczególnych zarządców sieci. Projekty instalacji wewnętrznych są ujęte w odrębnych częściach niniejszego projektu. 5. Warunki gruntowo wodne. Określone w części III, pkt. 4 niniejszego opisu nadają się do bezpośredniego posadowienia fundamentów. 6. Opis projektowanych elementów budynku. Ławy fundamentowe żelbetowe monolityczne (B25 ) na podkładzie chudego betonu gr. 10 cm. Ściany fundamentowe z bloczków betonowych M6 gr. 25 cm, ocieplone od zewnątrz styropianem grubości 10 cm. Ściany zewnętrzne z pustaków ceramicznych POROTERM 25 P + W lub bloczków keramzytowych, ocieplone płytami styropianu (zamiennie wełny mineralnej ) gr 15 cm. Ściany konstrukcyjne wewnętrzne murowane z cegły POROTERM 25P+W na zaprawie cementowo wapiennej M5. Ścianki działowe lekkie z płyt GKB na ruszcie drewnianym. Kominy : dymowy i spalinowy izolowane z przewietrzaniem wg systemu Schiedel Rondo Plus zestawione z pustakami wentylacyjnymi Schiedel. Nadproża okienne i drzwiowe żelbetowe prefabrykowane L19. Nadproże nad otworem okiennym o rozpiętości 300cm, żelbetowe monolityczne, z betonu B25, zbrojone stalą, wylewane łącznie z wieńcem. Podciągi pod strop nad podcieniem, żelbetowe monolityczne z betonu B25, zbrojone stalą, wylewane łącznie z wieńcami. Podciągi przy schodach oraz w korytarzu ( oś C ) drewniane belkowe. Słup podpierający ściany podcienia przy wejściu, murowany z cegły ceramicznej pełnej klasy 10 na zaprawie cementowo wapiennej M5. Słup pod krokwie narożne drewniany 12x12cm, oparty na belce stropowej. Drewno Klasy C30, łączenie na łączniki metalowe. Wieńce żelbetowe monolityczne z betonu B25 zbrojone stalą. Strop drewniany belkowy z deskowaniem górnym z płyty OSB grubości 16 mm i podsufitką gipsowo kartonową na ruszcie drewnianym. Belki stropowe oparte na ścianach nośnych za pośrednictwem wieńców żelbetowych. Schody wewnętrzne drewniane na belkach policzkowych; Schody zewnętrzne tarasowe i wejściowe betonowe monolityczne z betonu B25 wylewane na gruncie. opracowanie: dr inż., arch. Karolina Kurtz 5

6 7. Izolacje Izolacje przeciwwilgociowe: - izolacja fundamentów : - izolacja pozioma ( pod ławami ) 2x papa asfaltowa izolacyjna na lepiku na gorąco bez wypełniaczy - izolacja pionowa Superflex 10 lub 2x abizol R + P - izolacja warstw posadzkowych : folia budowlana PCV - izolacja przeciwwodna dachu : membrana dachowa folia dachowa o wysokiej paroprzepuszczalności (150 do 3000 g/m 2 /24h) - izolacja parochronna : folia PCV lub folia aluminiowa w powłoce polietylenowej Izolacje cieplne. - ściana fundamentowa płyty styropianu gr. 10 cm - ściany zewnętrzne płyty styropianu gr. 15 cm - posadzka na gruncie styropian twardy 10 cm - stropodach i dach płyty wełny mineralnej gr. 20 cm - wieńce płyty styropianiu cm 7.3 Zabezpieczenia antykorozyjne i przeciwpożarowe. - elementy stalowe Elementy nietynkowane oczyścić do 2 stopnia czystości, pomalować farbą miniową 2x i farbą chlorokauczukową, następnie obłożyć 2x płytą GKF. Elementy stalowe otynkowane pokryć zaczynem cementowym, wyszpałdować, okręcić siatką Rabitza i otynkować tynkiem cem. wap. - elementy drewniane Zabezpieczyć przeciw szkodnikom biologicznym i oddziaływaniem ognia poprzez powleczenie elementów preparatem,,ogniochron. 8. Okna i drzwi. Okna drewniane lub z PCV, drzwi drewniane. Okna połaciowe np. Roto. Szyby zespolone podwójnie lub potrójnie szklone. Drzwi wewnętrzne drewniane płytowe. 9. Wykończenie wewnętrzne Tynki wewnętrzne tynk cem. wap. kat III 9.2. Posadzki warstwy jak na rys. rzutu i przekroju. Wykończenie : drewniane panele podłogowe, gres oraz terakota, płyty ceramiczne 9.3. Malowanie i licowanie ścian. Malowanie ścian i sufitów farbą akrylową w kol. pastelowych. Łazienki, WC, kuchnia, pom. gosp. wyłożone ściennymi płytami glazurowanymi Sufit poddasza użytkowego z płyt gipsowo kartonowych ( GKF) mocowanych poprzez stalowy ruszt do konstrukcji więźby dachowej. W pomieszczeniach łazienek, pralni i suszarni w poddaszu sufit z płyt j.w. wodoodpornych (GKBI ) 10. Wykończenie zewnętrzne. Część cokołowa płytki ceramiczne w kol. brązowym Ściany tynki cementowo-wapienne w kol. piaskowo-żółtym. Stolarka okienna drewniana lub z PCV w kol. białym zamiennie brązowym. Parapety zewnętrznetypowe ceramiczne. Stolarka drzwiowa drewniana w kol. brązowym. Dach kryty dachówką w kol. c. brąz lub grafit. Rynny φ150 i rury spustowe φ100 z PCV w kol. brązowym lub grafitowym. Elementy drewniane dachu zabejcowane w kol. brązowym. Komin ponad połacią dachu murowany z cegły klinkierowej drążonej (zamiennie ceramicznej drążonej, otynkowanej w kol. jak cokół ). Kominki wentylacyjne typu VILPE w kol. dachu. Obróbki blacharskie ze stali ocynkowanej powlekanej w kol. dachu. Podbitki okapów z desek drewnianych lub paneli PCV w kol. brązowym. Wykończenie tarasu płytkami gresowymi mrozoodpornymi i antypoślizgowymi. opracowanie: dr inż., arch. Karolina Kurtz 6

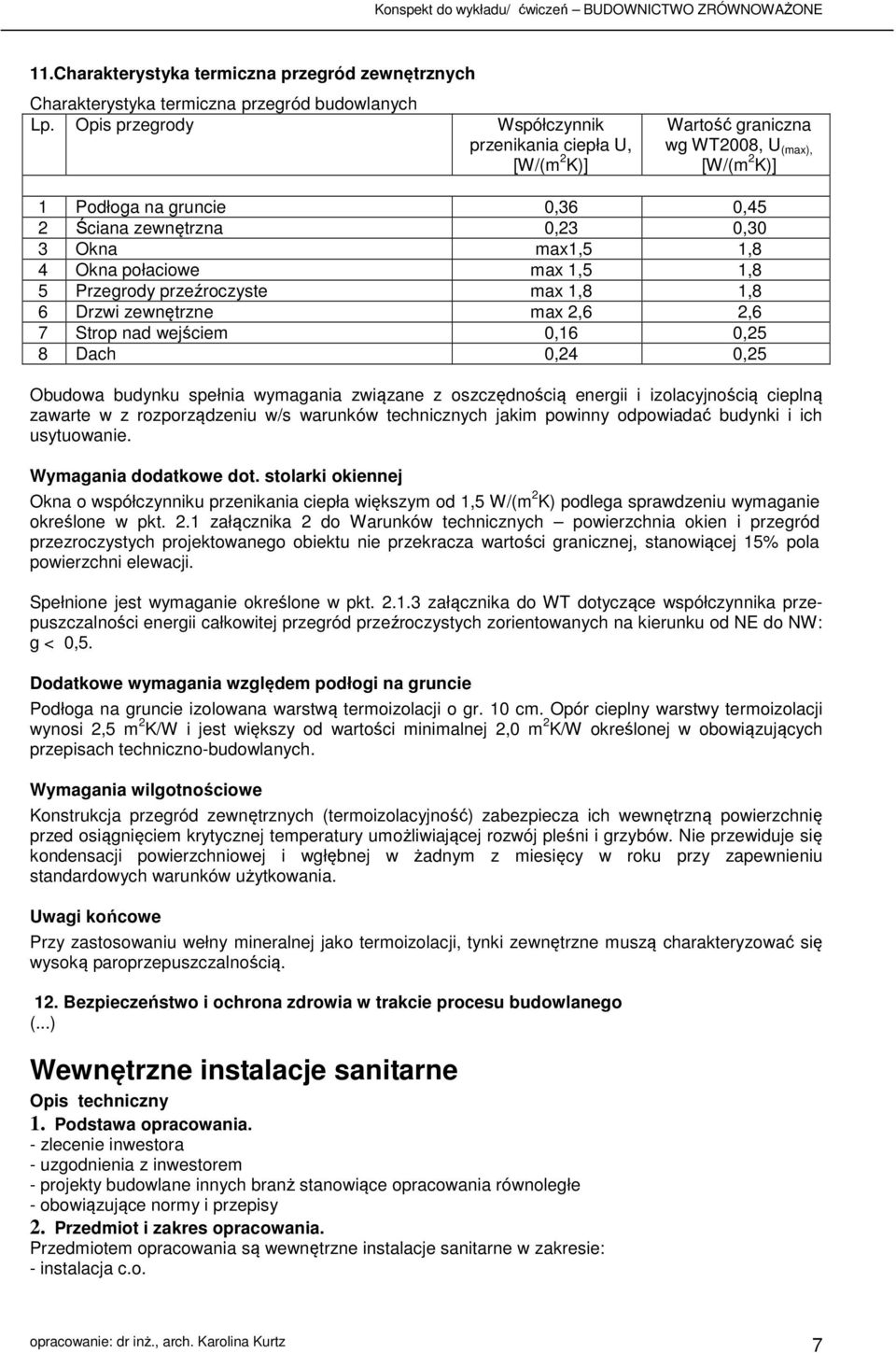

7 11.Charakterystyka termiczna przegród zewnętrznych Charakterystyka termiczna przegród budowlanych Lp. Opis przegrody Współczynnik przenikania ciepła U, [W/(m 2 K)] Wartość graniczna wg WT2008, U (max), [W/(m 2 K)] 1 Podłoga na gruncie 0,36 0,45 2 Ściana zewnętrzna 0,23 0,30 3 Okna max1,5 1,8 4 Okna połaciowe max 1,5 1,8 5 Przegrody przeźroczyste max 1,8 1,8 6 Drzwi zewnętrzne max 2,6 2,6 7 Strop nad wejściem 0,16 0,25 8 Dach 0,24 0,25 Obudowa budynku spełnia wymagania związane z oszczędnością energii i izolacyjnością cieplną zawarte w z rozporządzeniu w/s warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie. Wymagania dodatkowe dot. stolarki okiennej Okna o współczynniku przenikania ciepła większym od 1,5 W/(m 2 K) podlega sprawdzeniu wymaganie określone w pkt. 2.1 załącznika 2 do Warunków technicznych powierzchnia okien i przegród przezroczystych projektowanego obiektu nie przekracza wartości granicznej, stanowiącej 15% pola powierzchni elewacji. Spełnione jest wymaganie określone w pkt załącznika do WT dotyczące współczynnika przepuszczalności energii całkowitej przegród przeźroczystych zorientowanych na kierunku od NE do NW: g < 0,5. Dodatkowe wymagania względem podłogi na gruncie Podłoga na gruncie izolowana warstwą termoizolacji o gr. 10 cm. Opór cieplny warstwy termoizolacji wynosi 2,5 m 2 K/W i jest większy od wartości minimalnej 2,0 m 2 K/W określonej w obowiązujących przepisach techniczno-budowlanych. Wymagania wilgotnościowe Konstrukcja przegród zewnętrznych (termoizolacyjność) zabezpiecza ich wewnętrzną powierzchnię przed osiągnięciem krytycznej temperatury umożliwiającej rozwój pleśni i grzybów. Nie przewiduje się kondensacji powierzchniowej i wgłębnej w żadnym z miesięcy w roku przy zapewnieniu standardowych warunków użytkowania. Uwagi końcowe Przy zastosowaniu wełny mineralnej jako termoizolacji, tynki zewnętrzne muszą charakteryzować się wysoką paroprzepuszczalnością. 12. Bezpieczeństwo i ochrona zdrowia w trakcie procesu budowlanego (...) Wewnętrzne instalacje sanitarne Opis techniczny 1. Podstawa opracowania. - zlecenie inwestora - uzgodnienia z inwestorem - projekty budowlane innych branż stanowiące opracowania równoległe - obowiązujące normy i przepisy 2. Przedmiot i zakres opracowania. Przedmiotem opracowania są wewnętrzne instalacje sanitarne w zakresie: - instalacja c.o. opracowanie: dr inż., arch. Karolina Kurtz 7

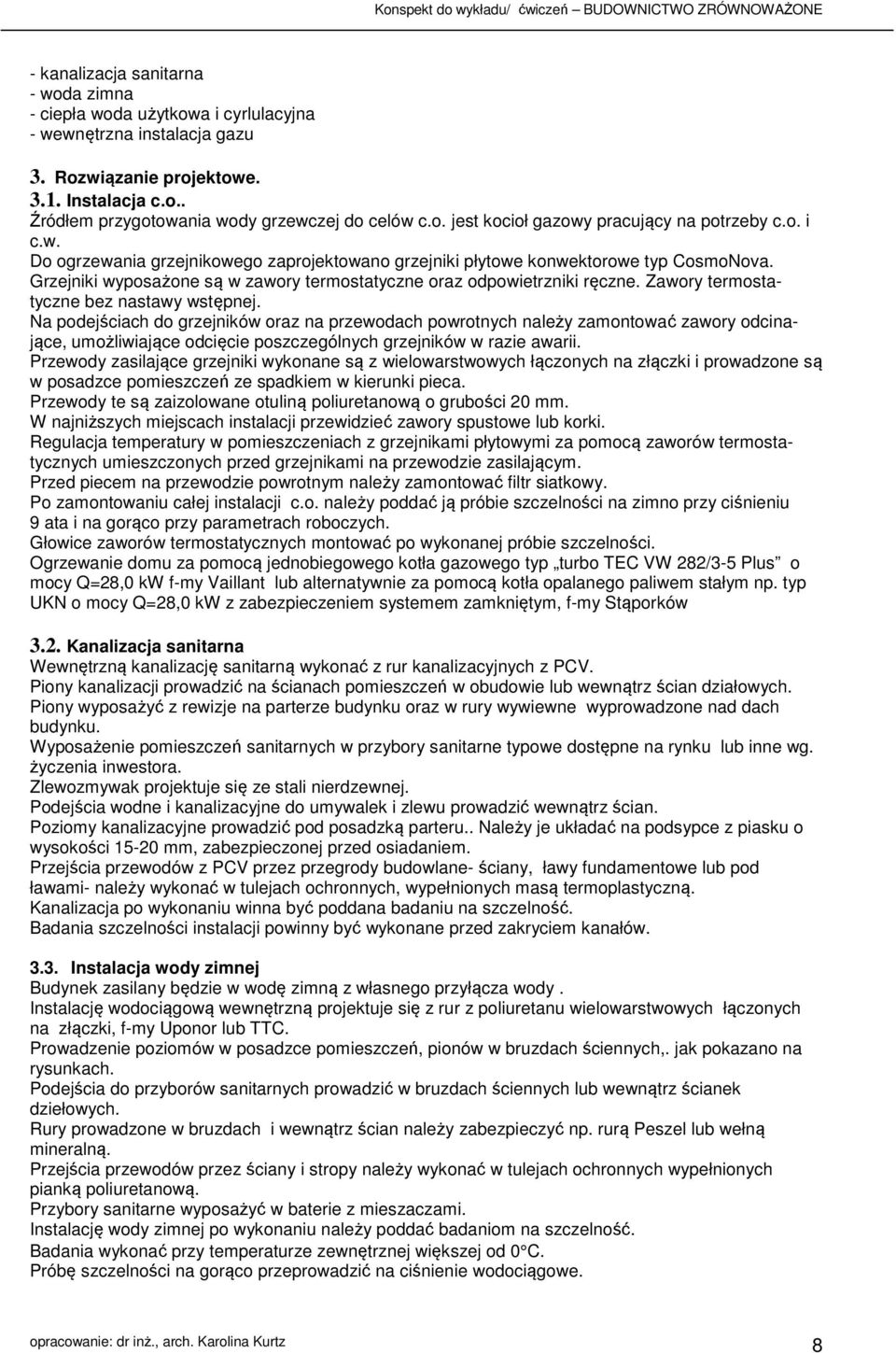

8 - kanalizacja sanitarna - woda zimna - ciepła woda użytkowa i cyrlulacyjna - wewnętrzna instalacja gazu 3. Rozwiązanie projektowe Instalacja c.o.. Źródłem przygotowania wody grzewczej do celów c.o. jest kocioł gazowy pracujący na potrzeby c.o. i c.w. Do ogrzewania grzejnikowego zaprojektowano grzejniki płytowe konwektorowe typ CosmoNova. Grzejniki wyposażone są w zawory termostatyczne oraz odpowietrzniki ręczne. Zawory termostatyczne bez nastawy wstępnej. Na podejściach do grzejników oraz na przewodach powrotnych należy zamontować zawory odcinające, umożliwiające odcięcie poszczególnych grzejników w razie awarii. Przewody zasilające grzejniki wykonane są z wielowarstwowych łączonych na złączki i prowadzone są w posadzce pomieszczeń ze spadkiem w kierunki pieca. Przewody te są zaizolowane otuliną poliuretanową o grubości 20 mm. W najniższych miejscach instalacji przewidzieć zawory spustowe lub korki. Regulacja temperatury w pomieszczeniach z grzejnikami płytowymi za pomocą zaworów termostatycznych umieszczonych przed grzejnikami na przewodzie zasilającym. Przed piecem na przewodzie powrotnym należy zamontować filtr siatkowy. Po zamontowaniu całej instalacji c.o. należy poddać ją próbie szczelności na zimno przy ciśnieniu 9 ata i na gorąco przy parametrach roboczych. Głowice zaworów termostatycznych montować po wykonanej próbie szczelności. Ogrzewanie domu za pomocą jednobiegowego kotła gazowego typ turbo TEC VW 282/3-5 Plus o mocy 28,0 kw f-my Vaillant lub alternatywnie za pomocą kotła opalanego paliwem stałym np. typ UKN o mocy 28,0 kw z zabezpieczeniem systemem zamkniętym, f-my Stąporków 3.2. Kanalizacja sanitarna Wewnętrzną kanalizację sanitarną wykonać z rur kanalizacyjnych z PCV. Piony kanalizacji prowadzić na ścianach pomieszczeń w obudowie lub wewnątrz ścian działowych. Piony wyposażyć z rewizje na parterze budynku oraz w rury wywiewne wyprowadzone nad dach budynku. Wyposażenie pomieszczeń sanitarnych w przybory sanitarne typowe dostępne na rynku lub inne wg. życzenia inwestora. Zlewozmywak projektuje się ze stali nierdzewnej. Podejścia wodne i kanalizacyjne do umywalek i zlewu prowadzić wewnątrz ścian. Poziomy kanalizacyjne prowadzić pod posadzką parteru.. Należy je układać na podsypce z piasku o wysokości mm, zabezpieczonej przed osiadaniem. Przejścia przewodów z PCV przez przegrody budowlane- ściany, ławy fundamentowe lub pod ławami- należy wykonać w tulejach ochronnych, wypełnionych masą termoplastyczną. Kanalizacja po wykonaniu winna być poddana badaniu na szczelność. Badania szczelności instalacji powinny być wykonane przed zakryciem kanałów Instalacja wody zimnej Budynek zasilany będzie w wodę zimną z własnego przyłącza wody. Instalację wodociągową wewnętrzną projektuje się z rur z poliuretanu wielowarstwowych łączonych na złączki, f-my Uponor lub TTC. Prowadzenie poziomów w posadzce pomieszczeń, pionów w bruzdach ściennych,. jak pokazano na rysunkach. Podejścia do przyborów sanitarnych prowadzić w bruzdach ściennych lub wewnątrz ścianek dziełowych. Rury prowadzone w bruzdach i wewnątrz ścian należy zabezpieczyć np. rurą Peszel lub wełną mineralną. Przejścia przewodów przez ściany i stropy należy wykonać w tulejach ochronnych wypełnionych pianką poliuretanową. Przybory sanitarne wyposażyć w baterie z mieszaczami. Instalację wody zimnej po wykonaniu należy poddać badaniom na szczelność. Badania wykonać przy temperaturze zewnętrznej większej od 0 C. Próbę szczelności na gorąco przeprowadzić na ciśnienie wodociągowe. opracowanie: dr inż., arch. Karolina Kurtz 8

9 3.4. Instalacja ciepłej wody użytkowej i cyrkulacji Ciepła woda użytkowa przygotowywana będzie w jednobiegowym kotle gazowym z zamkniętą komorą spalania typ turbotec plus 282/3-5 VUW f-my Vaillant i podgrzewaczu pojemnościowym typ VI R 150 o pojemności V150 l f-my Vaillant. Przewody wody ciepłej i cyrkulacyjnej wykonać z rury wielowarstwowej f-my Uponor lub TTC. Przewody rozdzielcze prowadzić w posadzce pomieszczeń. Podejścia do przyborów sanitarnych prowadzić w bruzdach ściennych lub wewnątrz ścianek działowych. Rury prowadzone w bruzdach i wewnątrz ścian należy zabezpieczyć np. rurą Peszel lub otuliną z wełny mineralnej. Parametry wody ciepłej: 5/60 C 4.1. Wewnętrzna instalacja gazu Budynek zasilane będzie w gaz z projektowanego przyłącza ś.ć. Przyłącze gazu stanowi przedmiot oddzielnego opracowania. Opracowanie obejmuje swym zakresem wewnętrzną instalacje gazu od ściany zewnętrznej budynku do punktów poboru tj. dwubiegowego pieca pracującego na potrzeby c.o.-c.w. zlokalizowanego w pomieszczeniu kotlowni oraz kuchenki gazowej czteropalnikowej z piekarnikiem. Wewnętrzną instalacje gazową wykonać z rur stalowych czarnych bez szwu wg. PN-80/ łączonych przez spawanie. Przewody rozdzielcze prowadzić pod stropem pomieszczeń powyżej instalacji elektrycznej. Rury gazowe montować na ścianach budynku lub w bruzdach ściennych wypełnionych porowatym łatwo usuwalnym tynkiem. Zabrania się zabudowy i obudowy przewodów. Pomiar zużycia gazu za pomocą gazomierza typu G4 zamontowanego w skrzynce gazowej na granicy posesji. Na podejściu do kotła należy zamontować mosiężny odcinający zawór kulowy. Do ogrzewania pomieszczeń i przygotowania ciepłej wody przewidziano kocioł gazowy dwubiegowy z zamkniętą komorą spalania f-my Vaillant typ turbotec plus 282/3-5 VUW, o mocy 28 kw i poborem powietrza do spalania specjalnym systemem powietrzno-spalinowym o średnicach φ80/125 mm. Przewód odprowadzający kondensat z pieca włączyć do kanalizacji sanitarnej poprzez syfon. Szczyt komina zakończyć daszkiem zabezpieczającym komin przed opadami. Całość instalacji należy wykonać zgodnie z zarządzeniem MBiPMB z dnia r. (Dz.U. nr. 2 z dnia r.) i rozporządzeniem MGPiB z dnia r. (Dz.U. nr. 15 z dnia r.). Instalacje po wykonaniu należy poddać próbie szczelności w obecności przedstawiciela dostawcy gazu. 4. Uwagi końcowe - Całość robót wykonać należy zgodnie z projektem, obowiązującymi normami i przepisami oraz Warunkami technicznymi wykonania i odbioru robót t.ii oraz wytycznymi producenta rur - Wszystkie zmiany w projekcie należy uzgadniać z projektantem. - Wszystkie materiały i urządzenia użyte do wykonania instalacji winny mieć odpowiednie atesty i dopuszczenia do stosowania w budownictwie. opracowanie: dr inż., arch. Karolina Kurtz 9

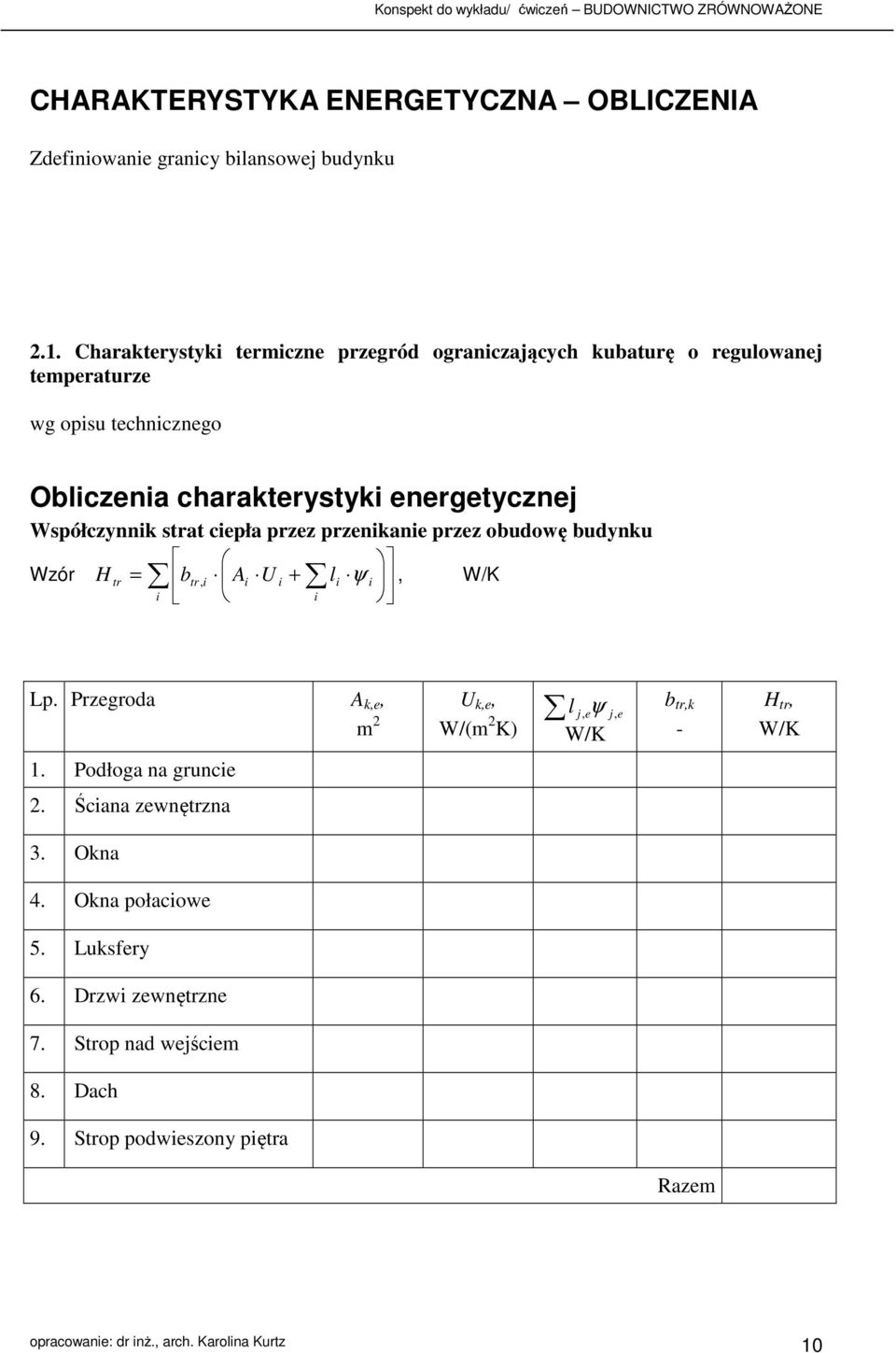

10 CARAKTERYSTYKA ENERGETYCZNA OBLICZENIA Zdefiniowanie granicy bilansowej budynku 2.1. Charakterystyki termiczne przegród ograniczających kubaturę o regulowanej temperaturze wg opisu technicznego Obliczenia charakterystyki energetycznej Współczynnik strat ciepła przez przenikanie przez obudowę budynku Wzór tr btr, i Ai U i + li ψ i, W/K i i Lp. Przegroda A k,e, m 2 U k,e, W/(m 2 K) l j, eψ j, e W/K b tr,k - tr, W/K 1. Podłoga na gruncie 2. Ściana zewnętrzna 3. Okna 4. Okna połaciowe 5. Luksfery 6. Drzwi zewnętrzne 7. Strop nad wejściem 8. Dach 9. Strop podwieszony piętra Razem opracowanie: dr inż., arch. Karolina Kurtz 10

11 Bilans mostków termicznych: Mostek w przegrodzie Element Mostek cieplny Typ mostka ψ e W/(mK) l e m ψ ei. l e W/K opracowanie: dr inż., arch. Karolina Kurtz 11

12 Współczynnik strat ciepła na wentylację Ve ρ a ca ( b k Vve k mn ) ve,,,, W/K k Budynek bez próby szczelności Stąd strumień powietrza infiltrującego przez nieszczelności V inf ( kubatura wentylowana) 0,2 m 3 /s kubatura wewnętrzna:... m 3 Obliczeniowy strumień powietrza wentylacyjnego (wg PN-83/B zmiana z 2000 r.): suma:...m 3 /h...m 3 /s Wentylacja naturalna stąd współczynniki korekcyjne dla strumieni k b ve,1 b v, 2 dla strumienia projektowanego V o dla strumienia powietrza infiltrującego Współczynnik strat ciepła na wentylację opracowanie: dr inż., arch. Karolina Kurtz 12

13 Straty ciepła przez przenikanie i wentylację, ht tr + ve, kwh/m-c 3 ( int, ) 10 θ e t 3 ( θ ) t 10 tr tr M θ, kwh/m-c ve ve int, e M θ, kwh/m-c Temperatura obliczeniowa w strefie: A f, s θint, s, s θ int, A s f, s +20 o C (powierzchnia pomieszczeń): +24 o C (powierzchnia pomieszczeń): Temperatura powietrza zewnętrznego (średnia miesięczna): Lokalizacja Szczecin -> typowy rok meteorologiczny: Szczecin Dąbie, m-c styczeń: 0 θ 1,1 C e Liczba godzin w m-c styczniu t M Straty ciepła przez przenikanie i wentylację w miesiącu styczniu: Pozostałe obliczenia przeprowadzono w tablicy zbiorczej. opracowanie: dr inż., arch. Karolina Kurtz 13

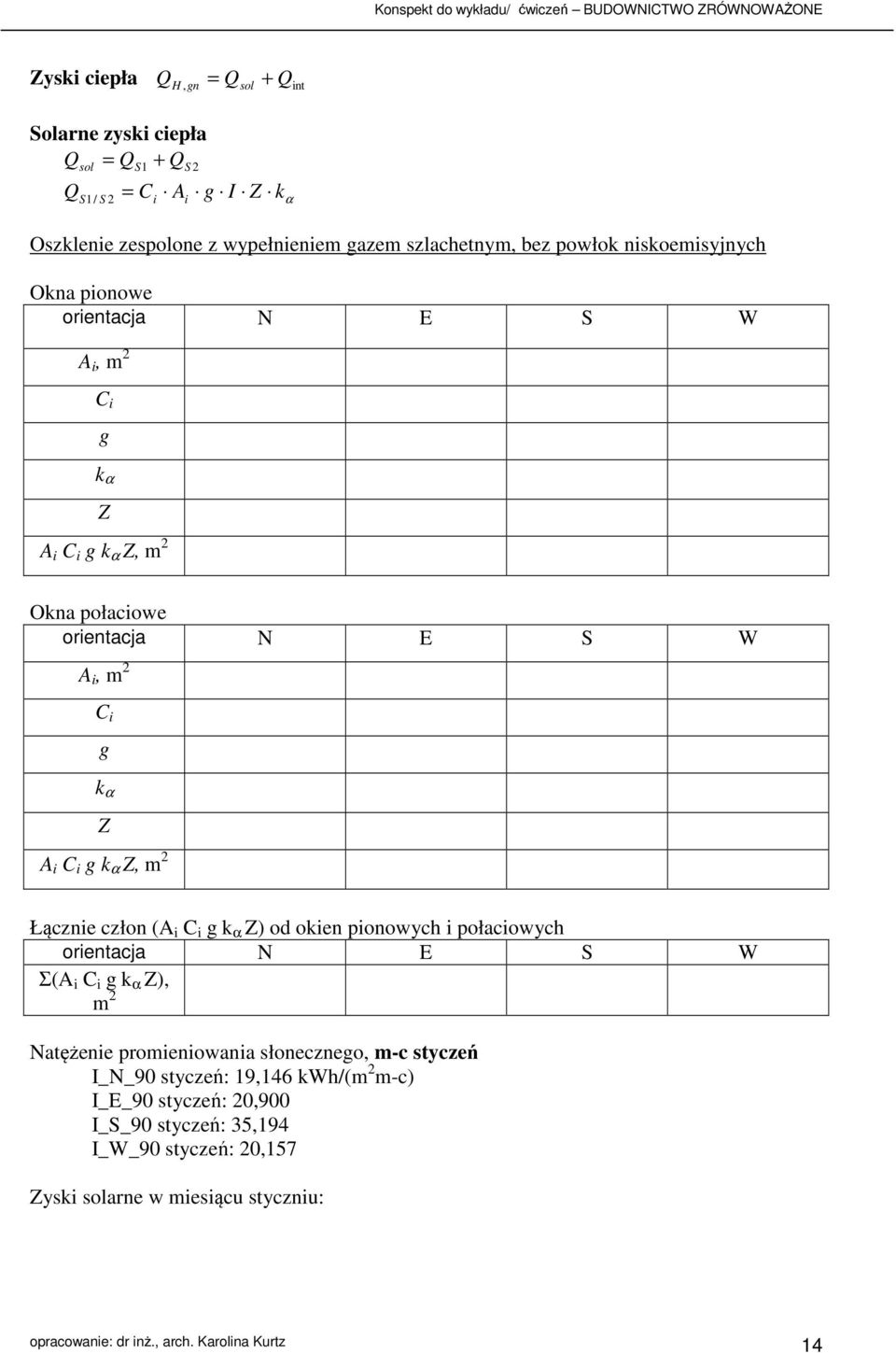

14 Zyski ciepła, gn sol + int Solarne zyski ciepła + sol S1/ S 2 S1 C A g I Z i S 2 i k α Oszklenie zespolone z wypełnieniem gazem szlachetnym, bez powłok niskoemisyjnych Okna pionowe orientacja N E S W A i, m 2 C i g k α Z A i C i g k α Z, m 2 Okna połaciowe orientacja N E S W A i, m 2 C i g k α Z A i C i g k α Z, m 2 Łącznie człon (A i C i g k α Z) od okien pionowych i połaciowych orientacja N E S W Σ(A i C i g k α Z), m 2 Natężenie promieniowania słonecznego, m-c styczeń I_N_90 styczeń: 19,146 kwh/(m 2 m-c) I_E_90 styczeń: 20,900 I_S_90 styczeń: 35,194 I_W_90 styczeń: 20,157 Zyski solarne w miesiącu styczniu: opracowanie: dr inż., arch. Karolina Kurtz 14

15 Pozostałe obliczenia przeprowadzono w tablicy zbiorczej. Wewnętrzne zyski ciepła 3 q A 10 f t, kwh/m-c int int M q int A f Wewnętrzne zyski ciepła w miesiącu styczniu: Całkowite zyski ciepła w m-c styczniu:, gn Pozostałe obliczenia przeprowadzono w tablicy zbiorczej. Miesięczne zapotrzebowanie na ciepło do ogrzewania i wentylacji, kwh/m-c, nd, n, ht η, gn, gn wewnętrzna pojemność cieplna strefy budynku lub całego budynku C χ A ρ c d A, J/K m j j ( ij ij ij j ) j i... opracowanie: dr inż., arch. Karolina Kurtz 15

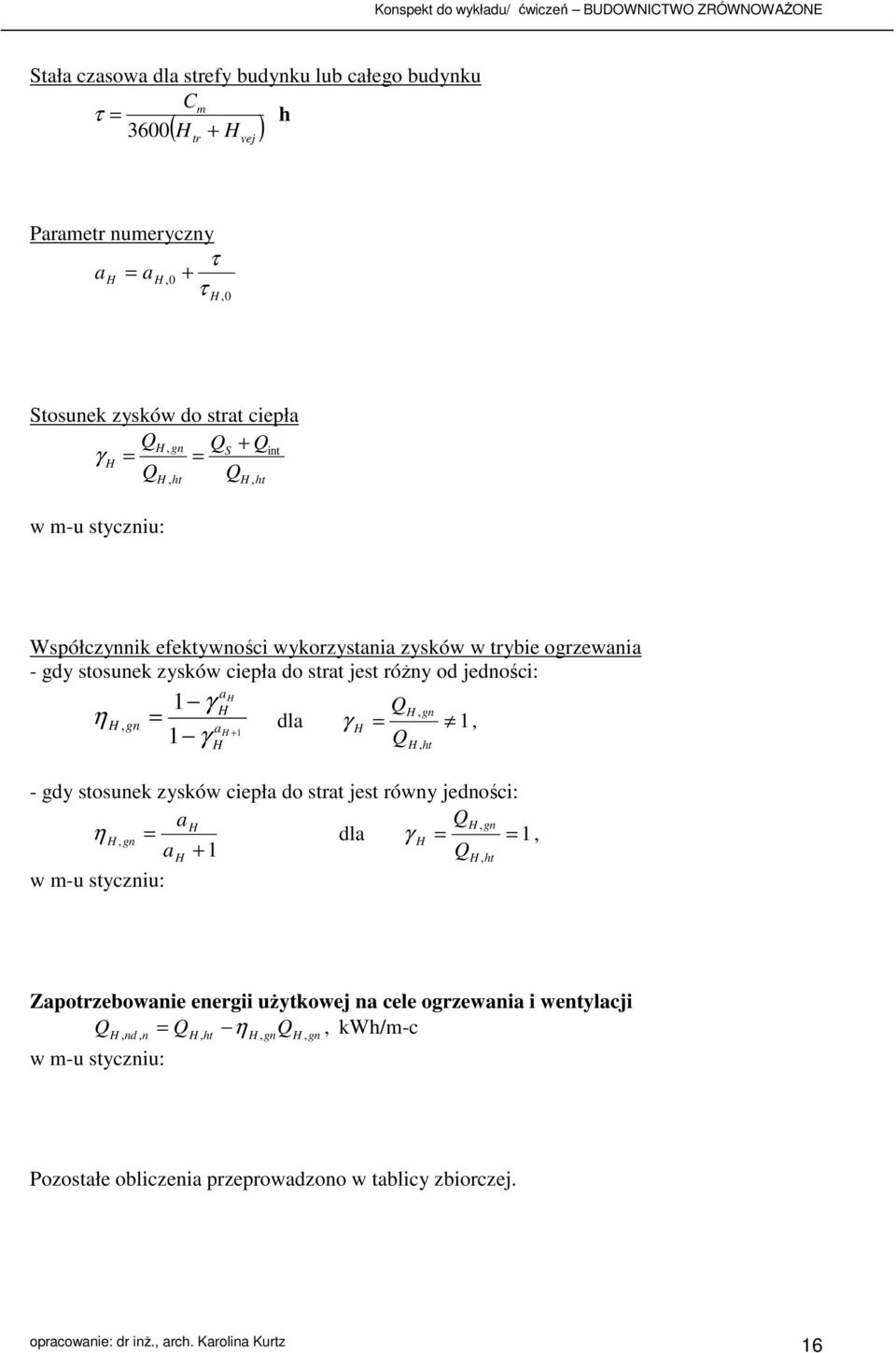

16 Stała czasowa dla strefy budynku lub całego budynku τ Cm h ( ) tr vej Parametr numeryczny τ a a,0 + τ,0 Stosunek zysków do strat ciepła, gn S + int γ w m-u styczniu:, ht, ht Współczynnik efektywności wykorzystania zysków w trybie ogrzewania - gdy stosunek zysków ciepła do strat jest różny od jedności: a 1 γ, gn η, gn a dla γ 1 + 1, 1 γ, ht - gdy stosunek zysków ciepła do strat jest równy jedności: a, gn η, gn dla γ 1, a + 1 w m-u styczniu:, ht Zapotrzebowanie energii użytkowej na cele ogrzewania i wentylacji, kwh/m-c, nd, n, ht η, gn, gn w m-u styczniu: Pozostałe obliczenia przeprowadzono w tablicy zbiorczej. opracowanie: dr inż., arch. Karolina Kurtz 16

17 Roczne zapotrzebowanie energii końcowej na cele ogrzewania i wentylacji, nd K, kwh/a η, tot Średniosezonowa sprawność systemu ogrzewania η η η η, tot, g, s, d η, e η,g η,s η,d η,e K,, nd η, tot Długość trwania sezonu ogrzewczego L 12 f, m m 1 graniczny udział potrzeb cieplnych budynku a + 1 γ,lim a Wartość γ na początku miesiąca γ w m-u styczniu:, m, p γ, m 1 + γ 2, m Wartość γ na końcu miesiąca γ w m-u styczniu:, m, k γ, m + γ 2, m+ 1 Oznaczenie: γ, 1 min ( γ, m, p ; γ, m, k ) γ, 2 max ( γ, m, p ; γ, m, k ) Względna długość czasu ogrzewania w m-tym miesiącu f 1 - należy do sezonu ogrzewczego, m... f 0 - poza sezonem ogrzewczym, m długość trwania sezonu w m-u.. f,m długość trwania sezonu w m-u.. f,m Roczne zapotrzebowanie ciepła użytkowego na przygotowanie ciepłej wody opracowanie: dr inż., arch. Karolina Kurtz 17

18 W, nd V L c ρ 3,6 10 ( θ θ ) k t CWi i W W CW O t UZ 6 kwh/rok V CWi L i c w ρ w θ CW θ O k t t UZ W, nd Roczne zapotrzebowanie energii końcowej na potrzeby przygotowania ciepłej wody W, nd K, W kwh/a η W, tot średnia sezonowa sprawność całkowita systemu przygotowania ciepłej wody η W, tot ηw, g ηw, d ηw, s ηw, e η W,g η W,d η W,s η W,e Roczne zapotrzebowanie energii pomocniczej q el,,1 t el,1 E E E q A 3 el, pom, el,, i f el, i 10 kwh/a i q A 3 el, pom, V el, V, i f el, i 10 kwh/a i q A 3 el, pom, W el, W, i f el, i 10 kwh/a i t t t opracowanie: dr inż., arch. Karolina Kurtz 18

19 q el,v,i t el,i q el,w,i t el,i Roczne zapotrzebowanie energii pierwotnej na ogrzewanie i wentylację oraz przygotowania ciepłej wody kwh/rok P P, + P, W P, w K, + wel Eel, pom, P, W ww K, W + wel Eel, pom, W, kwh/rok kwh/rok nośniki energii: - ogrzewanie + wentylacja:... w i - ciepła woda użytkowa:... w i - wspomaganie... w el, kwh/rok P, kwh/rok P W Wskaźnik rocznego zapotrzebowania energii pierwotnej budynku P EP kwh/(m 2 rok) A f Wskaźnik rocznego zapotrzebowania energii końcowej budynku K, + K, W EK kwh/(m 2 rok) A f Wartość referencyjna zapotrzebowania energii pierwotnej budynku wg WT2008 Współczynnik kształtu budynku ocenianego Wskaźnik referencyjny zapotrzebowania energii pierwotnej na pokrycie celów użytkowych opracowanie: dr inż., arch. Karolina Kurtz 19

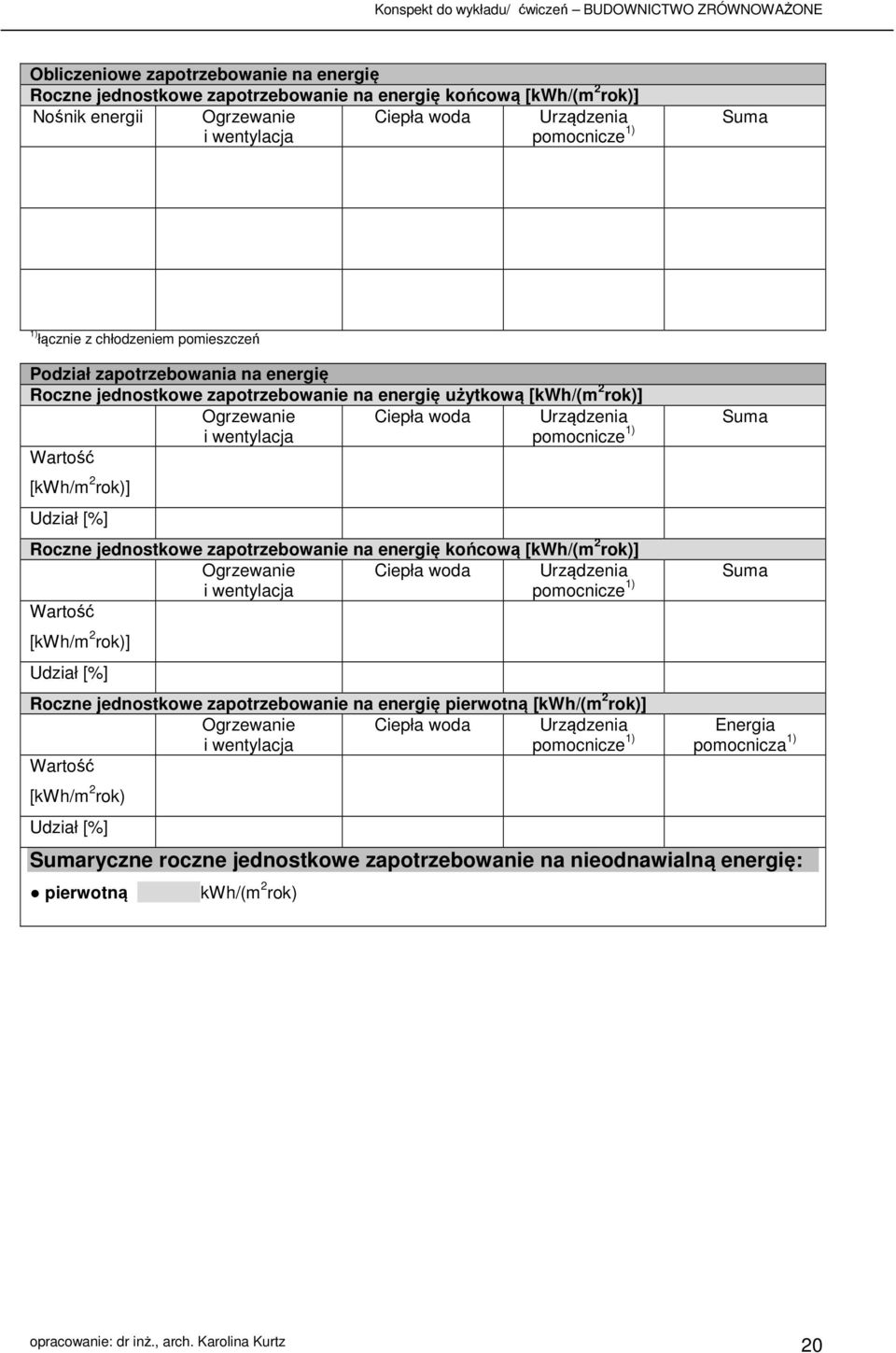

20 Obliczeniowe zapotrzebowanie na energię Roczne jednostkowe zapotrzebowanie na energię końcową [kwh/(m 2 rok)] Nośnik energii Ogrzewanie Ciepła woda Urządzenia i wentylacja pomocnicze 1) Suma 1) łącznie z chłodzeniem pomieszczeń Podział zapotrzebowania na energię Roczne jednostkowe zapotrzebowanie na energię użytkową [kwh/(m 2 rok)] Ogrzewanie Ciepła woda Urządzenia i wentylacja pomocnicze 1) Wartość [kwh/m 2 rok)] Udział [%] Roczne jednostkowe zapotrzebowanie na energię końcową [kwh/(m 2 rok)] Ogrzewanie Ciepła woda Urządzenia i wentylacja pomocnicze 1) Wartość [kwh/m 2 rok)] Udział [%] Roczne jednostkowe zapotrzebowanie na energię pierwotną [kwh/(m 2 rok)] Ogrzewanie Ciepła woda Urządzenia i wentylacja pomocnicze 1) Wartość [kwh/m 2 rok) Udział [%] Suma Suma Energia pomocnicza 1) Sumaryczne roczne jednostkowe zapotrzebowanie na nieodnawialną energię: pierwotną kwh/(m 2 rok) opracowanie: dr inż., arch. Karolina Kurtz 20

21 Roczne zapotrzebowanie energii użytkowej na cele ogrzewania i wentylacji budynku Lp. miesiąc jednostka I II III IV V VI VII VIII IX X XI XII 1 θ int, C 2 θ e C 1,1-0,2 4,0 7,8 12,7 15,9 17,6 17,5 13,9 8,0 4,9 2,0 3 t M h 4 I_N_90 kwh/(m 2 m-c) 19,146 21,630 45,615 64,219 83,822 94,990 97,622 83,993 54,912 34,942 19,426 19,041 5 I_E_90 kwh/(m 2 m-c) 20,900 28,597 51,594 76, , , ,332 95,622 61,415 38,946 20,642 19,041 6 I_S_90 kwh/(m 2 m-c) 35,194 49,963 62,658 86, , , , ,201 69,993 54,862 30,677 21,341 7 I_W_90 kwh/(m 2 m-c) 21,157 25,971 49,746 80,434 98, , ,791 96,416 60,350 39,487 20,981 19,091 8,ht kwh/m-c 9 sol kwh/m-c 10 int kwh/m-c 11,gn kwh/m-c 12 γ - 13 γ,lim - 14 γ,m,p - 15 γ,m,k - 16 f m - 17 η,gn - 18,nd,n kwh/m-c opracowanie: dr inż., arch. Karolina Kurtz 21
