Cennik Designo nowa generacja okien dachowych. Okna dachowe, systemy solarne i akcesoria. Cennik ważny od

Transkrypt

1 Cennik 2011 Okna dachowe, systemy solarne i akcesoria Designo nowa generacja okien dachowych 2011 Cennik ważny od

2 Przypadki się zdarzają - ale nie w Roto: 75 lat doświadczenia Roto ma za sobą 75 lat doświadczenia i ponad 1500 opatentowanych rozwiązań - nie przypadkiem Rozwiązania Roto są obecne na całym świecie w ponad 500 milionach okien - nie przypadkiem Jakość Roto made in Germany została uhonorowana prestiżowym tytułem Fabryki Roku 2010 w Niemczech - nie przypadkiem

3 Oszczędność energii, pozyskiwanie energii i komfort na poddaszu 1 * Designo R8/R6 - (*) pierwsze okna dachowe z seryjnie zamontowanym blokiem termoizolacyjnym Designo to nowa generacja okien dachowych. Unikalne wzornictwo osiągnięto poprzez niespotykany dotąd ergonomiczny kształt okna oraz nowy kolor zewnętrznego oblachowania antracyt metallic (R703). Dzięki obniżonemu montażowi okno zostało optymalnie zintegrowane z dachem. Oszczędność energii na całej linii: Okna Designo - strona 4 1 * Roto Designo R8 NE (*) najlepszy na świecie współczynnik przenikalności ciepła U w =0,84 W/m 2 K w ok- nach uchylno-wysokoosiowych z fabrycznie zamontowanym blokiem Niskoemisyjne okno dachowe Roto Designo R8 NE to uchylno-wysokoosiowe okno o zupełnie nowej konstrukcji. Dzięki opatentowanym rozwiązaniom osiągnięto współczynnik przenikalności ciepła dla całego okna U w =0,84 W/m 2 K! Tak doskonałe właściwości termoizolacyjne uzyskano m.in. dzięki zastosowaniu niskoemisyjnego potrójnego pakietu szybowego o współczynniku =0,5 W/m 2 K. Okno niskoemisyjne: Designo R8 NE - strona 6 1 * Roto - (*) numer jeden na świecie w zintegrowanych z dachem systemach solarnych Nowa estetyka Roto Sunroof łączy w sobie wieloletnie doświadczenie naszej firmy w technice solarnej z estetyką zintegrowanych z dachem rozwiązań. Przyczyniają się do tego przede wszystkim jednakowe rozmiary i wygląd kolektorów. Konstrukcja Super Flat umożliwia doskonałą integrację z powierzchnią dachu przy zachowaniu możliwie najlepszych parametrów. Energia z dachu: Roto Sunroof - strona 12

4 Designo R4 - okna obrotowe Roto blueline (R45) 2-szybowy pakiet energooszczędny: od zewnątrz szkło hartowane =1,1 W/m 2 K Okna obrotowe Designo R4 oś obrotu w ½ wysokości okna idealne uzupełnienie okien Designo R7 w miejscach trudno dostępnych optymalne doświetlenie i wentylacja poddasza fabrycznie montowany blok termoizolacyjny (opcjonalnie) 3 klasa bezpieczeństwa Designo R4 obrotowe Roto blueline Plus (R48A) 2-szybowy pakiet energooszczędny: od zewnątrz szkło hartowane pokryte powłoką samoczyszczącą Aquaclear, od wewnątrz szkło bezpieczne klejone 6mm, ochrona przed hałasem =1,1 W/m 2 K Okna dachowe z blokiem termoizolacyjnym to o 15% lepsza izolacja U w =1,3 W/m 2 K Rozmiar 5/7 5/9 6/11 7/9 7/11 7/14 9/11 9/14 11/11 11/14 Wymiar zewnętrzny w cm 54/78 54/98 65/118 74/98 74/118 74/140 94/118 94/ / /140 Powierzchnia szyby w m 2 0,24 0,31 0,50 0,48 0,59 0,72 0,80 0,97 1,00 1,22 Okna Designo R45, szyba Roto blueline, 2-szybowy pakiet energooszczędny: od zewnątrz szkło hartowane, z blokiem (opcja) R45 H z drewna netto 655,00 707,00 838,00 828,00 873,00 968, ,00 1,132,00 1,111, ,00 brutto 805,65 869, , , , , , , , ,91 R45 H z drewna netto 834,00 886, , , , , , , , ,00 brutto 1 025, , , , , , , , , ,08 R45 K z PVC netto 818,00 922, ,00 998, , , , , , ,00 brutto 1 006, , , , , , , , , ,74 R45 K z PVC netto 997, , , , , , , , , ,00 brutto 1 226, , , , , , , , , ,91 Okna Designo R48A, szyba Roto blueline Plus, 2-szybowy pakiet energooszczędny: od zewnątrz szkło hartowane z powłoką Aquaclear, od wewnątrz szyba klejona z ochroną przed hałasem, z blokiem (opcja) R48A H z drewna netto 737,00 795,00 943,00 932,00 982, , , , , ,00 brutto 906,51 977, , , , , , , , ,86 R48A H z drewna netto 916,00 974, , , , , , , , ,00 brutto 1 126, , , , , , , , , ,03 R48A K z PVC netto 941, , , , , , , , , ,00 brutto 1 157, , , , , , , , , ,42 R48A K z PVC netto 1 120, , , , , , , , , ,00 brutto 1 377, , , , , , , , , ,59 Kołnierze uszczelniające, do okien z blokiem i bez bloku, z blachy aluminiowej w kolorze antracyt metallic (R703) do pokryć falistych (SB) do pokryć płaskich (SNO, BTN, SDS) pozostałe HZI (SB), EZI SB - kołnierz zawierający butyl i uszczelki z gąbki Uwaga: Okna z zamontowanym blokiem nie posiadają wywietrznika w ramie. netto 182,00 185,00 223,00 222,00 233,00 254,00 272,00 272,00 286,00 333,00 brutto 223,86 227,55 274,29 273,06 286,59 312,42 334,56 334,56 351,78 409,59 netto 160,00 163,00 196,00 195,00 205,00 224,00 239,00 239,00 252,00 293,00 brutto 196,80 200,49 241,08 239,85 252,15 275,52 293,97 293,97 309,96 360,39 netto 191,00 194,00 234,00 233,00 245,00 267,00 286,00 286,00 300,00 350,00 brutto 234,93 238,62 287,82 286,59 301,35 328,41 351,78 351,78 369,00 430,50 4 Cennik 2011

5 Designo R7 - okna wysokoosiowe Roto blueline (R75) 2-szybowy pakiet energooszczędny: od zewnątrz szkło hartowane =1,1 W/m 2 K Okna wysokoosiowe Designo R7 oryginalne rozwiązanie Roto - oś obrotu w ¾ wysokości okna bezpieczna i wygodna obsługa okna w pozycji wyprostowanej efektywne wietrzenie i doświetlenie poddasza stabilna, samopozycjonująca blokada do mycia fabrycznie montowany blok termoizolacyjny (opcjonalnie) 3 lub 5 klasa bezpieczeństwa* Designo R7 wysokoosiowe Roto blueline Plus (R78A) 2-szybowy pakiet energooszczędny: od zewnątrz szkło hartowane pokryte powłoką samoczyszczącą Aquaclear, od wewnątrz szkło bezpieczne klejone 6mm, ochrona przed hałasem =1,1 W/m 2 K Okna dachowe z blokiem termoizolacyjnym to o 15% lepsza izolacja U w =1,3 W/m 2 K * 3 klasa dla okien H, 5 klasa dla okien K Rozmiar 5/7 5/9 6/11 6/14 7/9 7/11 7/14 7/16 9/11 9/14 11/11 11/14 Wymiar zewnętrzny w cm 54/78 54/98 65/118 65/140 74/98 74/118 74/140 74/160 94/118 94/ / /140 Powierzchnia szyby w m 2 0,24 0,31 0,50 0,61 0,48 0,59 0,72 0,84 0,80 0,97 1,00 1,22 Okna Designo R75, szyba Roto blueline, 2-szybowy pakiet energooszczędny: od zewnątrz szkło hartowane, z blokiem (opcja) R75 H z drewna netto 881,00 997, , , , , , , , , , ,00 brutto 1 083, , , , , , , , , , , ,96 R75 H z drewna netto 1 060, , , , , , , , , , , ,00 brutto 1 303, , , , , , , , , , , ,13 R75 K z PVC netto 925, , , , , , , , , , , ,00 brutto 1 137, , , , , , , , , , , ,97 R75 K z PVC netto 1 104, , , , , , , , , , , ,00 brutto 1 357, , , , , , , , , , , ,14 Okna Designo R78A, szyba Roto blueline Plus, 2-szybowy pakiet energooszczędny: od zewnątrz szkło hartowane z powłoką Aquaclear, od wewnątrz szyba klejona z ochroną przed hałasem, z blokiem (opcja) R78A H z drewna netto 943, , , , , , , , , , , ,00 brutto 1 159, , , , , , , , , , , ,25 R78A H z drewna netto 1 122, , , , , , , , , , , ,00 brutto 1 380, , , , , , , , , , , ,42 R78A K z PVC netto 990, , , , , , , , , , , ,00 brutto 1 217, , , , , , , , , , , ,64 R78A K z PVC netto 1 169, , , , , , , , , , , ,00 brutto 1 437, , , , , , , , , , , ,81 Kołnierze uszczelniające, do okien z blokiem i bez bloku, z blachy aluminiowej w kolorze antracyt metallic (R703) do pokryć falistych (SB) do pokryć płaskich (SNO, BTN, SDS) pozostałe HZI (SB), EZI netto 182,00 185,00 223,00 233,00 222,00 233,00 254,00 282,00 272,00 272,00 286,00 333,00 brutto 223,86 227,55 274,29 286,59 273,06 286,59 312,42 346,86 334,56 334,56 351,78 409,59 netto 160,00 163,00 196,00 205,00 195,00 205,00 224,00 248,00 239,00 239,00 252,00 293,00 brutto 196,80 200,49 241,08 252,15 239,85 252,15 275,52 305,04 293,97 293,97 309,96 360,39 netto 191,00 194,00 234,00 245,00 233,00 245,00 267,00 296,00 286,00 286,00 300,00 350,00 brutto 234,93 238,62 287,82 301,35 286,59 301,35 328,41 364,08 351,78 351,78 369,00 430,50 SB - kołnierz zawierający butyl i uszczelki z gąbki Na specjalne zamówienie dostępne są okna w oblachowaniu z patynowanego tytan-cynku (TV), z miedzi (CU) lub w dowolnym kolorze RAL oraz R7 z PVC w okleinie złoty dąb. Prosimy o kontakt z Biurem Handlowym Roto. Uwaga: Okna z zamontowanym blokiem nie posiadają wywietrznika w ramie. Cennik

6 U -Wert W/m K Designo R8 - okna uchylno-wysokoosiowe Roto blueline (R85) 2-szybowy pakiet energooszczędny: od zewnątrz szkło hartowane =1,0 W/m 2 K Okna uchylno-wysokoosiowe Designo R8 podwójny system otwierania: uchylny i wysokoosiowy, sterowany jedną wielofunkcyjną klamką hamulec blokujący skrzydło w dowolnej pozycji otwarcia 4 punkty ryglowania - maksymalne bezpieczeństwo i szczelność okna intensywne wietrzenie dzięki maksymalnemu kątowi otwarcia 45 o stabilna, samoczynnie blokowana pozycja do mycia blok termoizolacyjny w standardzie 5 klasa bezpieczeństwa Designo R8 uchylno-wysokoosiowe 0,84 Roto blueline Plus (R88A) 2-szybowy pakiet energooszczędny: od zewnątrz szkło hartowane pokryte powłoką samoczyszczącą Aquaclear, od wewnątrz szkło bezpieczne klejone 6mm, ochrona przed hałasem =1,0 W/m 2 K Roto blueline NE (R89E) 3-szybowy pakiet niskoemisyjny: wszystkie szyby hartowane, od zewnątrz powłoka samoczyszcząca Aquaclear, wypełnienie kryptonem =0,5 W/m 2 K Rozmiar 5/7 5/9 6/11 6/14 7/9 7/11 7/14 7/16 9/11 9/14 11/11 11/14 Wymiar zewnętrzny w cm 54/78 54/98 65/118 65/140 74/98 74/118 74/140 74/160 94/118 94/ / /140 Powierzchnia szyby w m 2 0,19 0,25 0,42 0,52 0,41 0,51 0,63 0,73 0,70 0,86 0,90 1,10 Okna Designo R85, szyba Roto blueline, 2-szybowy pakiet energooszczędny: od zewnątrz szkło hartowane, z blokiem R85 H z drewna netto 1 435, , , , ,00 1,988, , , , , , ,00 brutto 1 765, , , , , , , , , , , ,45 R85 K z PVC netto 1 657, , , , , , , , , ,00 2,598, ,00 brutto 2 038, , , , , , , , , , , ,00 Okna Designo R88A, szyba Roto blueline Plus, 2-szybowy pakiet energooszczędny: od zewnątrz szkło hartowane z powłoką Aquaclear, od wewnątrz szyba klejona z ochroną przed hałasem, z blokiem R88A H z drewna netto 1 777, , , , , , ,00 2,474, , , , ,00 brutto 2 185, , , , , , , , , , , ,66 R88A K z PVC netto 1 982, , , , , , , , , , , ,00 brutto 2 437, , , , , , , , , , , ,85 Okna Designo R89E NE, szyba Roto blueline NE, 3-szybowy pakiet niskoemisyjny, wszystkie szyby hartowane, powłoka samoczyszcząca Aquaclear, z blokiem R89E H z drewna netto 2 039, , , , , , , , , , , ,00 brutto 2 507, , , , , , , , , , , ,68 R89E K z PVC netto 2 273, , , , ,00 2,833, , , , , , ,00 brutto 2 795, , , , , , , , , , , ,37 Kołnierze uszczelniające, z blachy aluminiowej w kolorze antracyt metallic (R703) do pokryć falistych (SB) do pokryć płaskich (SNO, BTN, SDS) pozostałe HZI (SB), EZI netto 182,00 185,00 223,00 233,00 222,00 233,00 254,00 282,00 272,00 272,00 286,00 333,00 brutto 223,86 227,55 274,29 286,59 273,06 286,59 312,42 346,86 334,56 334,56 351,78 409,59 netto 160,00 163,00 196,00 205,00 195,00 205,00 224,00 248,00 239,00 239,00 252,00 293,00 brutto 196,80 200,49 241,08 252,15 239,85 252,15 275,52 305,04 293,97 293,97 309,96 360,39 netto 191,00 194,00 234,00 245,00 233,00 245,00 267,00 296,00 286,00 286,00 300,00 350,00 brutto 234,93 238,62 287,82 301,35 286,59 301,35 328,41 364,08 351,78 351,78 369,00 430,50 SB - kołnierz zawierający butyl i uszczelki z gąbki Na specjalne zamówienie dostępne są okna w oblachowaniu z patynowanego tytan-cynku (TV), z miedzi (CU) lub w dowolnym kolorze RAL. Prosimy o kontakt z Biurem Handlowym Roto. Uwaga: Okna z zamontowanym blokiem nie posiadają wywietrznika w ramie. 6 Cennik 2011

7 U -Wert W/m K Designo R4/R6 RotoTronic Roto blueline (R45/R65) 2-szybowy pakiet energooszczędny: od zewnątrz szkło hartowane R45 - =1,1 W/m 2 K R65 - =1,0 W/m 2 K Okna Designo R4/R6 RotoTronic zdalnie sterowane okno obrotowe (oś obrotu w ½ wysokości okna) doskonałe dla trudno dostępnych miejsc w kombinacji z oknami R8 (dotyczy R6 RotoTronic) lub R7 (dotyczy R4 RotoTronic) obsługa za pomocą przełącznika w ścianie (RotoTronic E) lub pilota (RotoTronic EF) fabrycznie montowany blok termoizolacyjny 3 klasa bezpieczeństwa Designo R4/R6 RotoTronic sterowane elektrycznie 0,84 Roto blueline Plus (R48A/R68A) 2-szybowy pakiet energooszczędny: od zewnątrz szkło hartowane pokryte powłoką samoczyszczącą Aquaclear, od wewnątrz szkło bezpieczne klejone 6mm, ochrona przed hałasem R48A - =1,1 W/m 2 K R68A - =1,0 W/m 2 K Roto blueline NE (R69E) 3-szybowy pakiet niskoemisyjny: wszystkie szyby hartowane, od zewnątrz powłoka samoczyszcząca Aquaclear, wypełnienie kryptonem =0,5 W/m 2 K Rozmiar 5/7 5/9 6/11 7/9 7/11 7/14 7/16 9/11 9/14 11/11 11/14 Wymiar zewnętrzny w cm 54/78 54/98 65/118 74/98 74/118 74/140 74/160 94/118 94/ / /140 Okna Designo R45 RotoTronic E, szyba Roto blueline, 2-szybowy pakiet energooszczędny: od zewnątrz szkło hartowane, z blokiem R45 H RotoTronic E netto 2 418, , , , , , , , , ,00 z drewna brutto 2 974, , , , , , , , , ,66 R45 K RotoTronic E z PVC netto 2 698, , , , , , , , , ,00 brutto 3 318, , , , , , , , , ,86 Okna Designo R48A RotoTronic E, szyba Roto blueline Plus, 2-szybowy pakiet energooszczędny: od zewnątrz szkło hartowane z powłoką Aquaclear, od wewnątrz szyba klejona z ochroną przed hałasem, z blokiem R48A H RotoTronic E netto 2 530, , , , , , , , , ,00 z drewna brutto 3 111, , , , , , , , , ,55 R48A K RotoTronic E z PVC netto 2 824, , , , , , , , , ,00 brutto 3 473, , , , , , , , , ,51 Okna Designo R65 RotoTronic E, szyba Roto blueline, 2-szybowy pakiet energooszczędny: od zewnątrz szkło hartowane, z blokiem R65 H RotoTronic E netto 2 949, , , , , , , , , , ,00 z drewna brutto 3 627, , , , , , , , , , ,61 R65 K RotoTronic E z PVC netto 3 344, , , , , , , , , , ,00 brutto 4 113, , , , , , , , , , ,59 Okna Designo R68A RotoTronic E, szyba Roto blueline Plus, 2-szybowy pakiet energooszczędny: od zewnątrz szkło hartowane z powłoką Aquaclear, od wewnątrz szyba klejona z ochroną przed hałasem, z blokiem R68A H RotoTronic E netto 3 160, , , , , , , , , , ,00 z drewna brutto 3 886, , , , , , , , , , ,35 R68A K RotoTronic E z PVC netto 3 570, , , , , , , , , , ,00 brutto 4 391, , , , , , , , , , ,36 Okna Designo R69E NE RotoTronic E, szyba Roto blueline NE, 3-szybowy pakiet niskoemisyjny, wszystkie szyby hartowane, powłoka samoczyszcząca Aquaclear, z blokiem R69E H RotoTronic E netto 3 399, , , , , , , , , , ,00 z drewna brutto 4 180, , , , , , , , , , ,71 R69E K RotoTronic E z PVC netto 4 075, , , , , , , , , , ,00 brutto 5 012, , , , , , , , , , ,81 Kołnierze uszczelniające, z blachy aluminiowej w kolorze antracyt metallic (R703) do pokryć falistych (SB) 2) netto 182,00 185,00 223,00 222,00 233,00 254,00 282,00 272,00 272,00 286,00 333,00 brutto 223,86 227,55 274,29 273,06 286,59 312,42 346,86 334,56 334,56 351,78 409,59 do pokryć płaskich (SNO, BTN, SDS) netto 160,00 163,00 196,00 195,00 205,00 224,00 248,00 239,00 239,00 252,00 293,00 brutto 196,80 200,49 241,08 239,85 252,15 275,52 305,04 293,97 293,97 309,96 360,39 pozostałe HZI (SB), EZI netto 191,00 194,00 234,00 233,00 245,00 267,00 296,00 286,00 286,00 300,00 350,00 brutto 234,93 238,62 287,82 286,59 301,35 328,41 364,08 351,78 351,78 369,00 430,50 Wersja EF sterowana pilotem dostępna za dopłatą 150 zł netto. Przełącznik ścienny lub pilot należy zamawiać osobno. 2) SB - kołnierz zawierający butyl i uszczelki z gąbki Na specjalne zamówienie dostępne są okna w oblachowaniu z patynowanego tytan-cynku (TV), z miedzi (CU) lub w dowolnym kolorze RAL. Uwaga: Okna z zamontowanym blokiem nie posiadają wywietrznika w ramie. Okna Designo R4 RotoTronic dostępne również w wersji bez bloku taniej o 179 zł netto. Cennik

8 Kołnierze uszczelniające Zewnętrzne oblachowanie Antracyt metallic, aluminium (standard) Tytan-cynk patynowany (opcja) Miedź (opcja) Dowolny kolor RAL, aluminium (opcja) Kołnierze do zespoleń okien dachowych Designo z blokiem i bez bloku Rozmiar 5/7 5/9 6/11 6/14 7/9 7/11 7/14 7/16 9/11 9/14 11/11 11/14 Wymiar zewnętrzny w cm 54/78 54/98 65/118 65/140 74/98 74/118 74/140 74/160 94/118 94/ / /140 Kołnierze zespolone w zabudowie szeregowej lub pionowej (tandem) 2 x 1 - dwa okna obok siebie lub 1 x 2 - dwa okna jedno nad drugim (pokrycia faliste SB) netto 546,00 555,00 669,00 699,00 666,00 699,00 762,00 846,00 816,00 816,00 858,00 999,00 brutto 671,58 682,65 822,87 859,77 819,18 859,77 937, , , , , ,77 Kołnierze zespolone w zabudowie szeregowej 3 x 1 - trzy okna obok siebie (pokrycia faliste SB) netto 819,00 832, , ,50 999, , , , , , , ,50 brutto 1 007, , , , , , , , , , , ,16 Kołnierze zespolone w zabudowie pionowej i szeregowej (kombi) 2 x 2 okna - jedno nad drugim i obok siebie (pokrycia faliste SB) netto 1 092, , , , , , , , , , , ,00 brutto 1 343, , , , , , , , , , , ,54 Przy zamówieniu konieczne jest podanie rozstawu między oknami wynikającego z grubości krokwi. Ceny dla warunków standardowych dla okien z tzn. blachy poprzeczne MEB mm. U-blachy korytkowe pionowe górne i dolne dla odstępów między oknami w poziomie mm. Ceny dla warunków standardowych dla okien bez tzn. blachy poprzeczne MEB mm. U-blachy korytkowe pionowe górne i dolne dla odstępów między oknami w poziomie mm. W przypadku pokryć inne niż faliste prosimy o kontakt z Biurem Handlowym Roto. Okna fasadowe WFA Designo R1 H/K Rozmiar 7/6 9/6 11/6 7/9 9/9 11/9 7/11 9/11 7/13 Okna fasadowe WFA Designo R1 Wraz z systemem kołnierzy uszczelniających tworzą funkcjonalne przyłącza fasadowe do okien dachowych. Dostępne w wersji uchylnej (standard), uchylno-rozwiernej lub ze szkleniem stałym. Bezpieczeństwo zapewnia pakiet szybowy z bezpiecznym szkłem klejonym oraz klamka z kluczykiem (w standardzie w wersji uchylnorozwiernej). Wymiar zewnętrzny okna z drewna H w mm Wymiar zewnętrzny okna z PVC K w mm 726x x x x x x x x x x x x x x x x x x1380 Okna fasadowe z drewna 2-szybowy pakiet energooszczędny: od zewnątrz szyba hartowana, od wewnątrz szyba bezpieczna klejona WFA R18 H AL netto 1 290, , , , , , , , ,00 brutto 1 586, , , , , , , , ,10 Okna fasadowe z PVC 2-szybowy pakiet energooszczędny: od zewnątrz szyba hartowana, od wewnątrz szyba bezpieczna klejona WFA R18 K netto 1 620, , , , , , , , ,00 brutto 1 992, , , , , , , , ,45 Okna fasadowe z drewna i PVC dostępne są w wersji uchylno-rozwiernej (otwierane w prawo lub w lewo) za dopłatą 250 zł netto. Okna fasadowe z drewna dostępne są w wersji nieotwieralnej FIX z oblachowaniem taniej o 70 zł netto lub bez oblachowania taniej o 420 zł netto. 8 Cennik 2011

9 Wyłazy dachowe Wyłazowe okna połaciowe Lucarno L 217 H / 217 H RAL L 217 H / 217 H RAL to wygodny sposób na doświetlenie i przewietrzenie pomieszczeń nieogrzewanych i niemieszkalnych, np. strychu. Wyłaz posiada ogranicznik otwarcia oraz szybę hartowaną z dwóch stron: zewnętrznej i wewnętrznej. Wyłazy dachowe A Designo R3 H/K Rozmiar 4/5 4/6 4/7 8/8 Wymiar zewnętrzny w cm 45/55 45/60 45/73 86/86 Powierzchnia szyby w m 2 0,20 0,22 0,28 0,66 L 217 H, pakiet szybowy = 3,0 W/(m 2 K), szyba zewn. i wew. hartowana, ogranicznik otwarcia, wyłaz zespolony z kołnierzem uszczelniającym do pokryć profilowanych lub płaskich*, w standardowym kolorze szaro-brązowym RAL 8019 L 217 H z drewna netto 299,00 336,00 otwierany do góry brutto 367,77 413,28 L 217 H z drewna otwierany na bok: lewo lub prawostronny netto 332,00 845,00 brutto 408, ,35 L 217 H RAL, pakiet szybowy = 3,0 W/(m 2 K), szyba zewn. i wew. hartowana, ogranicznik otwarcia, wyłaz zespolony z kołnierzem uszczelniającym do pokryć profilowanych lub płaskich*- dostępny w dwóch kolorach RAL: ceglasty RAL 8023 lub antracyt RAL 7024 L 217 H RAL z drewna netto 389,00 437,00 otwierany do góry brutto 478,47 537,51 L 217 H RAL z drewna otwierany na bok: lewo lub prawostronny *Dostępny z kołnierzami do pokryć płaskich lub profilowanych netto 432, ,00 brutto 531, ,70 Wyłaz A Designo R3 z powodzeniem może być stosowany w pomieszczeniach mieszkalnych dzięki takim samym parametrom izolacyjnym jak w standardowych oknach dachowych. Na zdjęciu wyłaz oznaczany jako prawy. Rozmiar 5/9 6/11 7/9 9/9 Wymiar zewnętrzny w cm 54/98 65/118 74/98 94/94 Powierzchnia szyby w m 2 0,31 0,50 0,48 0,64 A Designo R35 z blokiem termoizolacyjnym, szyba Roto blueline, 2-szybowy pakiet energooszczędny: od zewnątrz szkło hartowane A R35 H z drewna otwierany na bok: lewo lub prawostronny A R35 K z PVC otwierany na bok: lewo lub prawostronny Kołnierz należy zamówić oddzielnie Wyłazy bezpieczeństwa WSA Designo netto 1 050, , , ,00 brutto 1 291, , , ,40 netto 1 250, ,00 brutto 1 537, ,50 Rozmiar 7/14 11/14 Wymiar zewnętrzny w cm 74/ /140 Powierzchnia szyby w m 2 0,63 1,10 Wyłaz WSA Designo R8 Wyłaz bezpieczeństwa - uaktywnione dwa siłowniki pneumatyczne uchylają skrzydło o 60 o, umożliwiając ewakuację przez otwór o wysokości 1,2m. Na co dzień wyłaz może pełnić funkcję uchylnego, komfortowego okna dachowego. WSA Designo R85 z blokiem termoizolacyjnym, szyba Roto blueline, 2-szybowy pakiet energooszczędny: od zewnątrz szkło hartowane WSA R85 H z drewna netto 2 700, ,00 brutto 3 321, ,50 WSA R85 K z PVC netto 2 800, ,00 brutto 3 444, ,50 WSA Designo R89E z blokiem termoizolacyjnym, szyba Roto blueline NE, 3-szybowy pakiet niskoemisyjny, wszystkie szyby hartowane, powłoka samoczyszcząca Aquaclear WSA R89E H z drewna netto 3 400, ,00 brutto 4 182, ,00 WSA R89E K z PVC netto 3 590, ,00 brutto 4 415, ,00 Cennik

10 Akcesoria Roto Akcesoria wewnętrzne i zewnętrzne Funkcjonalność i komfort Wyjątkowy charakter wnętrza często zawdzięczamy odpowiedniemu dobraniu akcesoriów. Roto oferuje szeroką paletę różnorodnych wzorów, kolorów oraz dodatków nadających każdemu pomieszczeniu atrakcyjny wygląd. R3. R4./R7 R8. R6. Designo R3 Designo R4/R7 Designo R8 Designo R6 ZRS ZRE ZRV ZJA ZFA ZRO E ZMA ZAR M Rolety przeciwsłoneczne, rolety zaciemniające, żaluzje A-200 A-201 A-202 B-220 B-221 B-222 C-240 C-241 C-242 A-203 A-204 A-205 B-223 B-224 B-225 C-243 C-244 C-245 A-206 A-209 A-210 B-226 B-227 B-228 C-246 C-247 C-248 A-211 A-212 B-229 B-230 B-231 C-249 C-250 C-251 D-260 D-261 D-262 E-280* E-281* E-282* E-290* E-291* E-292 D-264 D-265 D-266 *materiał dekoracyjny z warstwą perłową E-283* E-284* E-286* E-293 E-294 E-295 Akcesoria do zdalnego sterowania nia 5/9 przełącznik odbiornik odbiornik pilot pilot czujnik czujnik cena i dobór elementów elementów Przykład obliczeń 6/11 6/14 7/9 7/11 7/14 7/16 9/11 9/14 11/1 siłownik siłownik ZEL 54/78 MA ZEL 54/98 MA 65/118 ścienny 65/140 zasilacz 74/98 pilota 74/118 pilota 74/140 jednokanałowy 0,63 kanałowy 0,73 0,70 24V 0,70 230V kompletu 74/160 pięcio- deszczu 94/78 94/140 deszczu 114/118 netto sterowania sterowania 36 0,19 24V 360,25 230V 230V/24V 0,42 0,52 24V* 0,41 24V 0,51 230V 0,70 Cena elementów sterowania Otwieranie 1 okna przełącznikiem Otwieranie 1 okna przełącznikiem + czujnik deszczu Otwieranie 1 okna pilotem Otwieranie niezależne 2 okien pilotem lub przełącznikiem + czujnik deszczu Otwieranie niezależne 3 okien pilotem + czujnik deszczu netto 408,00 472,00 43,00 196,00 398,00 380,00 230,00 350,00 165,00 320,00 brutto 501,84 580,56 52,89 241,08 489,54 467,40 282,90 430,50 202,95 393,60 230V ,00 24V ,00 230V ,00 24V ,00 230V 1 o ,00 24V 1 o ,00 230V ,00 24V ,00 230V 3 o ,00 24V 3 o ,00 o - opcja z możliwością rozbudowy instalacji * - ilość zasilaczy 24V musi równać się ilości siłowników ZEL MA 36 24V Uwaga! Siłowniki do okien serii montowane na dole okna zamiast klamki - tylko na 24V: siłownik ZEL MA 30 VU R8 H 24V - netto: 1070,00, brutto: 1316,10 siłownik ZEL MA 30 VU R8 K 24V - netto: 1370,00, brutto: 1685,10 10 Cennik 2011

11 Akcesoria Roto Rozmiar 5/7 5/9 6/11 6/14 7/9 7/11 7/14 7/16 9/11 9/14 11/11 11/14 Wymiar zewnętrzny w cm 54/78 54/98 65/118 65/140 74/98 74/118 74/140 74/160 94/118 94/ / /140 Rolety przeciwsłoneczne, wersja Standard ZRS grupa A netto 170,00 170,00 190,00 190,00 208,00 208,00 208,00 208,00 243,00 243,00 278,00 278,00 brutto 209,10 209,10 233,70 233,70 255,84 255,84 255,84 255,84 298,89 298,89 341,94 341,94 grupa A B netto 155,00 155,00 171,00 171,00 185,00 185,00 185,00 185,00 211,00 211,00 240,00 240,00 brutto 190,65 190,65 210,33 210,33 227,55 227,55 227,55 227,55 259,53 259,53 295,20 295,20 grupa A C - 240, 241, netto 91,00 91,00 100,00 100,00 106,00 106,00 106,00 110,00 123,00 123,00 128,00 128,00 243, 245, 247, 248 brutto 111,93 111,93 123,00 123,00 130,38 130,38 130,38 135,30 151,29 151,29 157,44 157,44 grupa A C - 240, pozostałe 241, netto 134,00 134,00 143,00 143,00 152,00 152,00 152,00 155,00 166,00 166,00 182,00 182,00 243, wzory245, 247, 248 brutto 164,82 164,82 175,89 175,89 186,96 186,96 186,96 190,65 204,18 204,18 223,86 223,86 Rolety przeciwsłoneczne, wersja Exclusiv ZRE grupa A netto 247,00 252,00 280,00 287,00 296,00 302,00 307,00 312,00 345,00 350,00 390,00 397,00 brutto 303,81 309,96 344,40 353,01 364,08 371,46 377,61 383,76 424,35 430,50 479,70 488,31 grupa A B netto 232,00 235,00 260,00 266,00 272,00 278,00 283,00 288,00 312,00 319,00 346,00 355,00 brutto 285,36 289,05 319,80 327,18 334,56 341,94 348,09 354,24 383,76 392,37 425,58 436,65 grupa A C netto 189,00 194,00 210,00 214,00 215,00 220,00 225,00 230,00 238,00 244,00 260,00 265,00 brutto 232,47 238,62 258,30 263,22 264,45 270,60 276,75 282,90 292,74 300,12 319,80 325,95 Rolety zaciemniające ZRV grupa A D, E netto 288,00 290,00 317,00 324,00 332,00 338,00 345,00 350,00 382,00 392,00 431,00 440,00 brutto 354,24 356,70 389,91 398,52 408,36 415,74 424,35 430,50 469,86 482,16 530,13 541,20 Żaluzje ZJA biała A-609, netto 260,00 273,00 300,00 318,00 294,00 312,00 330,00 342,00 354,00 378,00 380,00 403,00 beżowa A-620 brutto 319,80 335,79 369,00 391,14 361,62 383,76 405,90 420,66 435,42 464,94 467,40 495,69 pozostałe kolory netto 267,00 283,00 315,00 338,00 308,00 329,00 352,00 363,00 378,00 407,00 410,00 440,00 brutto 328,41 348,09 387,45 415,74 378,84 404,67 432,96 446,49 464,94 500,61 504,30 541,20 Rolety plisowane ZFA - grupa 1: 1: A i B netto 262,00 275,00 308,00 323,00 306,00 325,00 343,00 354,00 365,00 385,00 421,00 447,00 A i B brutto 322,26 338,25 378,84 397,29 376,38 399,75 421,89 435,42 448,95 473,55 517,83 549,81 M grupa - grupa 2: 2: C, D, netto 298,00 320,00 378,00 406,00 378,00 408,00 439,00 455,00 475,00 617,00 561,00 610,00 E, C, F D, E, F brutto 366,54 393,60 464,94 499,38 464,94 501,84 539,97 559,65 584,25 758,91 690,03 750,30 roleta plisowana DUO Duo netto 482,00 518,00 616,00 663,00 615,00 668,00 720,00 745,00 788,00 858,00 930, ,00 brutto 592,86 637,14 757,68 815,49 756,45 821,64 885,60 916,35 969, , , ,45 Roleta zewnętrzna RotoTherm ZRO RT2, elektryczna E 230V (w kpl. bez netto 1 442, , , , , , , , , , , ,00 przełącznika) brutto 1 773, , , , , , , , , , , ,95 EF 230V (w kpl. bez netto 1 900, , , , , , , , , , , ,00 pilota) brutto 2 337, , , , , , , , , , , ,96 SF Solar netto 2 598, , , , , , , , , , , ,00 (w kpl. z pilotem) brutto 3 195, , , , , , , , , , , ,50 Markiza zewnętrzna ZMA E 230V (w kpl. bez netto 1 442, , , , , , , , , , , ,00 przełącznika) brutto 1 773, , , , , , , , , , , ,95 EF 230V (w kpl. bez netto 1 900, , , , , , , , , , , ,00 pilota) brutto 2 337, , , , , , , , , , , ,96 SF Solar netto 2 598, , , , , , , , , , , ,00 (w kpl. z pilotem) brutto 3 195, , , , , , , , , , , ,50 Markiza zewnętrzna Screen ZAR szara 001 netto 190,00 190,00 206,00 206,00 218,00 218,00 218,00 222,00 243,00 243,00 275,00 275,00 brutto 233,70 233,70 253,38 253,38 268,14 268,14 268,14 273,06 298,89 298,89 338,25 338,25 Akcesoria do manualnego sterowania do okien dachowych Designo R4, Designo R7, Designo R8 końcówka drążka do obsługiwania okien drążek teleskopowy z aluminium (w kpl. końcówka) do obsługiwania okien i akcesoriów - długość cm drążek teleskopowy z aluminium (w kpl. końcówka) do obsługiwania okien i akcesoriów - długość cm netto 14,00 brutto 17,22 netto 85,00 brutto 104,55 netto 115,00 brutto 141,45 Cennik

12 Systemy solarne Roto Sunroof - promocja 10% + 45% dotacji Podgrzewanie wody użytkowej Pakiet systemowy CuboPur / CuboMax komfortowa stacja solarna ze zintegrowanym separatorem powietrza, termometrami na zasilaniu i powrocie regulator Deltasol BS z funkcją modulacji pompy oraz prostym odczytem statusu pracy zapewnia do 70% zapotrzebowania na ciepłą wodę ze źródła solarnego płyn roboczy dostarczany w pakiecie Złoty medal MTP Budma 2011 A B 2 C 3 4 D 1. Kolektory słoneczne, 2. CuboPur - pakiet systemowy, A Regulator Deltasol BS, B Stacja solarna z pompą, C Naczynie wzbiorcze, D Zasobnik biwalentny c.w.u. lub 3. CuboMax - zasobnik zintegrowany (zawiera zamontowane: regulator, stację solarną, naczynie wzbiorcze, zawór przeciwoparzeniowy i orurowanie) 1 Schemat połączeń systemu solarnego do podgrzewania wody użytkowej -10% -10% -10% -10% -10% -10% Zestaw CuboPur 300 CuboPur 300 (3x CuboPur 400 CuboPur 500 CuboMax 300 CuboMax 400 Osoby 2 do 4 2 do 5 2 do 7 6 do 12 2 do 4 2 do 6 Zużycie litrów/dzień Liczba kolektorów Pow. kolektorów brutto w m 2 4,26 6,39 6,39 8,52 4,26 6,39 Część dachowa cena netto 5 126, , , , , ,00 Część kotłowa cena netto 6 781, , , , , ,00 Część dachowa + część kotłowa - cena netto Cena promocyjna zestawu z 10% rabatem , , , , , , , , , , , ,20 Kalkulacja z wykorzystaniem preferencyjnego kredytu z 45% dopłatą. Więcej informacji na Koszt kwalifikowany netto instalacji* 9 953, , , , , ,91 Wartość dotacji 45% netto* 4 478, , , , , ,46 Koszt zakupu z dotacją netto* 6 237, , , , , ,74 Istnieje możliwość wykonania odpłatnie usługi napełnienia i uruchomienia instalacji solarnej przez serwis techniczny Roto. W sprawie wyceny prosimy o kontakt z Działem Technicznym. Serwis techniczny Roto może wykonać test szczelności połączeń kolektorów w ramach szkolenia dla montażystów (termin do uzgodnienia z tygodniowym wyprzedzeniem). *do kosztu należy doliczyć montaż i podatek VAT 12 Cennik 2011

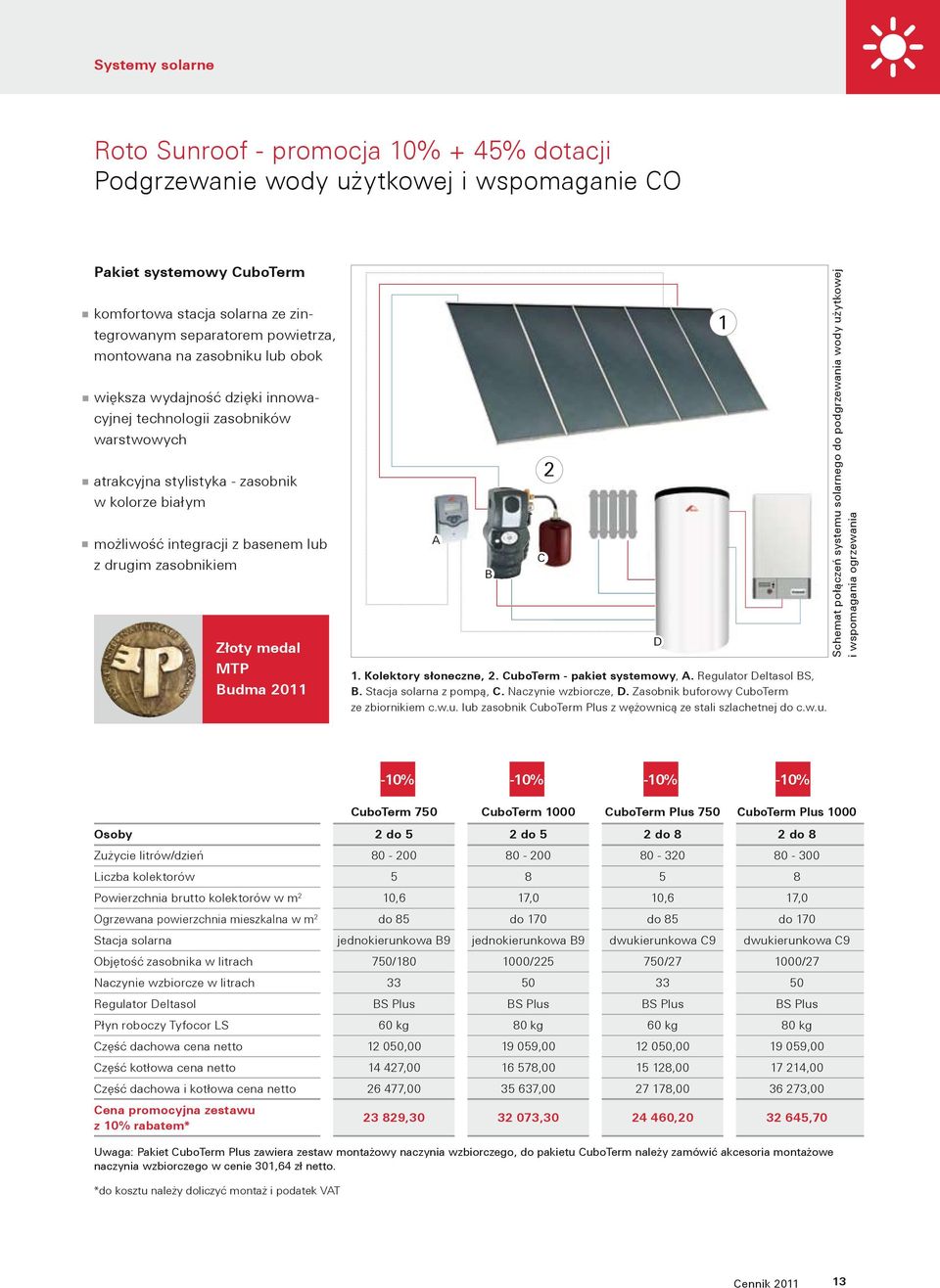

13 Systemy solarne Roto Sunroof - promocja 10% + 45% dotacji Podgrzewanie wody użytkowej i wspomaganie CO Pakiet systemowy CuboTerm komfortowa stacja solarna ze zintegrowanym separatorem powietrza, montowana na zasobniku lub obok większa wydajność dzięki innowacyjnej technologii zasobników warstwowych atrakcyjna stylistyka - zasobnik w kolorze białym możliwość integracji z basenem lub z drugim zasobnikiem Złoty medal MTP Budma 2011 A B C 2 1. Kolektory słoneczne, 2. CuboTerm - pakiet systemowy, A. Regulator Deltasol BS, B. Stacja solarna z pompą, C. Naczynie wzbiorcze, D. Zasobnik buforowy CuboTerm ze zbiornikiem c.w.u. lub zasobnik CuboTerm Plus z wężownicą ze stali szlachetnej do c.w.u. D 1 Schemat połączeń systemu solarnego do podgrzewania wody użytkowej i wspomagania ogrzewania -10% -10% -10% -10% CuboTerm 750 CuboTerm 1000 CuboTerm Plus 750 CuboTerm Plus 1000 Osoby 2 do 5 2 do 5 2 do 8 2 do 8 Zużycie litrów/dzień Liczba kolektorów Powierzchnia brutto kolektorów w m 2 10,6 17,0 10,6 17,0 Ogrzewana powierzchnia mieszkalna w m 2 do 85 do 170 do 85 do 170 Stacja solarna jednokierunkowa B9 jednokierunkowa B9 dwukierunkowa C9 dwukierunkowa C9 Objętość zasobnika w litrach 750/ / / /27 Naczynie wzbiorcze w litrach Regulator Deltasol BS Plus BS Plus BS Plus BS Plus Płyn roboczy Tyfocor LS 60 kg 80 kg 60 kg 80 kg Część dachowa cena netto , , , ,00 Część kotłowa cena netto , , , ,00 Część dachowa i kotłowa cena netto , , , ,00 Cena promocyjna zestawu z 10% rabatem* , , , ,70 Uwaga: Pakiet CuboTerm Plus zawiera zestaw montażowy naczynia wzbiorczego, do pakietu CuboTerm należy zamówić akcesoria montażowe naczynia wzbiorczego w cenie 301,64 zł netto. *do kosztu należy doliczyć montaż i podatek VAT Cennik

14 System oddymiający System oddymiający WRA Designo R5 H/K System oddymiający Roto skutecznie odprowadza dym podczas pożaru Wygląd zewnętrzny i wewnętrzny identyczny z oknami serii Designo Czujnik dymu aktywujący system oddymiający Powyżej wymagań normy Instalacja systemów oddymiających w budynkach posiadających więcej niż 5 kondygnacji jest obowiązkowa. Aktualnie obowiązująca norma europejska EN dotyczy całego systemu - sterowania, siłowników i okna. System oddymiający Roto WRA 518 H/K nie tylko spełnia nowe wymagania, ale dzięki unikalnym rozwiązaniom znacznie je przekracza. Wchodzące w skład systemu okno oddymiające ma zawiasy umieszczone na dole - dzięki temu uaktywniony system tworzy naturalny komin, który bez prze- szkód odprowadza dym ze środka budynku podczas pożaru. Liczne testy potwierdziły dodatkowo, że nawet przy silnym wietrze, niskich temperaturach i obfitym śniegu system funkcjonuje bez zastrzeżeń. Użyte materiały wytrzymują temperaturę do 300 C bez wpływu na ich prawidłowe funkcjonowanie. Specjalne przeznaczenie Okno oddymiające wchodzące w skład systemu WRA Designo R5 H/K to rozwiązanie oparte na profilach okien wysokoosiowych serii Designo R7 H/K, dzięki czemu wygląd wewnętrzny i zewnętrzny tych okien jest identyczny. Specjalne szklenie - szyba hartowana z zewnątrz i bezpieczna od wewnątrz - redukuje ryzyko skaleczenia w przypadku rozbicia szyby w czasie pożaru. Codzienna wentylacja Zastosowane rozwiązanie w systemie Designo WRA R5 H/K umożliwia również efektywne wietrzenie ciągów komunikacyjnych dzięki bezstopniowej, płynnej regulacji otwarcia skrzydła. Rozmiar 6/14 9/14 11/11 11/14 Wymiar zewnętrzny w cm 65/140 94/ / /140 Powierzchnia czynna oddymiania wg EN m 2 0,28 0,50 0,61 0,62 Napęd 24V DC/1A 24V DC/2A 24V DC/2A 24V DC/2A Okno oddymiające WRA Designo R58A H/K, z blokiem termoizolacyjnym, szyba Roto blueline Plus, 2-szybowy pakiet energooszczędny: Okno oddymiające zewnątrz WRA szkło 518 hartowane H/K z *, powłoką z blokiem Aquaclear, termoizolacyjnym, od wewnątrz szyba szyba energooszczędna, klejona z ochroną zewn. przed hartowana, hałasemwewn. klejona WRA R58A H z drewna netto 4 000, , , ,00 brutto 4 920, , , ,75 WRA R58A K z PVC netto 4 100, , , ,00 brutto 5 043, , , ,00 14 Cennik 2011 cena pakietu sterującego 2A netto 3 045,00 ZEL RWA SPA brutto 3 745,35 cena pakietu sterującego 4A netto 3 845,00 brutto 4 729,35 Centrala sterująca RWA zawiera: źródło zasilania awaryjnego, przyciski oddymiania (główny i uzupełniający), optyczny czujnik dymu i przycisk przewietrzania. System oddymiający WRA Designo R58 H/K dostępny na specjalne zamówienie. Termin realizacji prosimy uzgadniać z Biurem Handlowym Roto.

15 Technika i planowanie Okna dachowe z drewna i PVC Dane techniczne i rodzaje szklenia Typ okna Nazwa szyby Współczynnik przenikalności cieplnej okna w wersji U w (wg DIN EN ISO ) Współczynnik przenikalności cieplnej okna bez bloku U w (wg DIN EN ISO ) Współczynnik izolacyjności akustycznej w db (RWR (C;C tr ) wg EN ISO 140-3, EN ISO 717- Przepuszczalność powietrza (wg DIN EN 12207) Współczynnik przenikalności cieplnej szyby (wg DIN EN 673) [W/m2K] R89E H Roto blueline NE 0,84-33 (-1;-4) klasa 3 0,5 R89E K Roto blueline NE 0,84-34 (-2;-5) klasa 3 0,5 R89A H Roto blueline NE Plus 0,84-37 (-2;-6) klasa 3 0,5 R89A K Roto blueline NE Plus 0,84-37 (-2;-5) klasa 3 0,5 R86E H Roto acusticline NE 1,0-42 (-2;-6) klasa 3 0,7 R86E K Roto acusticline NE 1,0-42 (-2;-6) klasa 3 0,7 R88A H Roto blueline Plus 1,2-39 (-2;-5) klasa 3 1,0 R88A K Roto blueline Plus 1,2-38 (-2;-5) klasa 3 1,0 R85 H Roto blueline 1,2-34 (-2;-5) klasa 3 1,0 R85 K Roto blueline 1,2-34 (-2;-5) klasa 3 1,0 R84 H Roto Ornament 1,2-34 (-2;-5) klasa 3 1,0 R84 K Roto Ornament 1,2-34 (-2;-5) klasa 3 1,0 T R69E H Roto blueline NE 0,84-33 (-1;-4) klasa 3 0,5 T R69E K Roto blueline NE 0,84-34 (-2;-5) klasa 3 0,5 T R69A H Roto blueline NE Plus 0,84-37 (-2;-6) klasa 3 0,5 T R69A K Roto blueline NE Plus 0,84-37 (-2;-5) klasa 3 0,5 T R68A H Roto blueline Plus 1,2-39 (-2;-5) klasa 3 1,0 T R68A K Roto blueline Plus 1,2-38 (-2;-5) klasa 3 1,0 T R65 H Roto blueline 1,2-34 (-2;-5) klasa 3 1,0 T R65 K Roto blueline 1,2-34 (-2;-5) klasa 3 1,0 R78A H Roto blueline Plus 1,3 1,5 37 (-1,- 5) * klasa 4 1,1 R78A K Roto blueline Plus 1,3 1,5 38 (-2,- 5) * klasa 4 1,1 R75 H Roto blueline 1,3 1,5 32 (-1,- 4) * klasa 4 1,1 R75 K Roto blueline 1,3 1,4 32 (-1,- 3) * klasa 4 1,1 R48A H Roto blueline Plus 1,3 1,5 37 (-1,- 5) * klasa 4 1,1 R48A K Roto blueline Plus 1,3 1,4 38 (-2,- 5) * klasa 4 1,1 R45 H Roto blueline 1,3 1,5 32 (-1,- 4) * klasa 4 1,1 R45 K Roto blueline 1,3 1,4 32 (-1,- 3) * klasa 4 1,1 T R48A H Roto blueline Plus 1,3 1,5 37 (-1,- 5) * klasa 4 1,1 T R48A K Roto blueline Plus 1,3 1,5 38 (-2,- 5) * klasa 4 1,1 T R45 H Roto blueline 1,3 1,5 32 (-1,- 4) * klasa 4 1,1 T R45 K Roto blueline 1,3 1,4 32 (-2,- 6) * klasa 4 1,1 WSA R89E H Roto blueline NE 0,84-33 (-1;-4) klasa 3 0,5 WSA R89E K Roto blueline NE 0,84-34 (-2;-5) klasa 3 0,5 WSA R88A H Roto blueline Plus 1,2-39 (-2;-5) klasa 3 1,0 WSA R88A K Roto blueline Plus 1,2-38 (-2;-5) klasa 3 1,0 WSA R85 H Roto blueline 1,2-34 (-2;-5) klasa 3 1,0 WSA R85 K Roto blueline 1,2-34 (-2;-5) klasa 3 1,0 A R38A H Roto blueline Plus 1,3 1,5 37 (-1,- 5) * klasa 4 1,1 A R38A K Roto blueline Plus 1,3 1,4 35 (-1,- 4) * klasa 3 1,1 A R35 H Roto blueline 1,3 1,5 32 (-1;-4) * klasa 4 1,1 A R35 K Roto blueline 1,3 1,4 32 (-2;-5) * klasa 3 1,1 WRA R58A H Roto blueline Plus 1,3-37 (- 1;-5) klasa 4 1,1 WRA R58A K Roto blueline Plus 1,3-38 (-2,- 5) klasa 4 1,1 16 Cennik 2011 * okna z blokiem wartości U zmierzone według zalecanych norm przy pionowym zamontowaniu okna Podane wartości odnoszą się do wyników badań niezależnych instytutów. Podana wartość izolacji akustycznej dla 4 klasy ochrony przed hałasem odnosi się do kompletnej zabudowy. Na specjalne życzenie udostępniamy dokładne dane dotyczące badań oraz sposobu montażu.

16 Technika i planowanie Całkowity współczynnik przenikalności energii g (w % wg DIN EN 410) Przenikalność światła (w % wg DIN EN 410) Przepuszczalność promieni UV (TUV w % wg DIN EN 410) Odporność na obciążenie wiatrem (wg DIN EN 12210) Odporność na obciążenie śniegiem i obciążenie trwałe (budowa pakietu szybowego) Reakcja na ogień (wg DIN EN Właściwości związane z działaniem ognia zewnętrznego (wg DIN EN ) Wodoszczelność (wg DIN EN 12208) Odporność na uderzenie (wg DIN EN 13049) Nośność urządzeń zabezpieczających (wg DIN EN Art.4.8) klasa C3/B3 4/10/4/10/4 C,s2-d0 B roof (t E1200 klasa 5 Wartość progowa klasa C3/B3 4/10/4/10/4 B,s3-d0 B roof (t E1200 klasa 5 Wartość progowa klasa C3/B3 4/10/4/10/2x2 VSG C,s2-d0 B roof (t E1200 klasa 5 Wartość progowa klasa C3/B3 4/10/4/10/2x2 VSG B,s3-d0 B roof (t E1200 klasa 5 Wartość progowa klasa C3/B3 VSG 2x4/7/4/7/2x3 VSG C,s2-d0 B roof (t E1200 klasa 5 Wartość progowa klasa C3/B3 VSG 2x4/7/4/7/2x3 VSG B,s3-d0 B roof (t E1200 klasa 5 Wartość progowa klasa C3/B3 4/16/2x3 VSG C,s2-d0 B roof (t E1200 klasa 5 Wartość progowa klasa C3/B3 4/16/2x3 VSG B,s3-d0 B roof (t E1200 klasa 5 Wartość progowa klasa C3/B3 4/16/4 C,s2-d0 B roof (t E1200 klasa 5 Wartość progowa klasa C3/B3 4/16/4 B,s3-d0 B roof (t E1200 klasa 5 Wartość progowa klasa C3/B3 4/16/4 C,s2-d0 B roof (t E1200 klasa 5 Wartość progowa klasa C3/B3 4/16/4 B,s3-d0 B roof (t E1200 klasa 5 Wartość progowa klasa C3/B3 4/10/4/10/4 C,s2-d0 B roof (t E1200 klasa 3 Wartość progowa klasa C3/B3 4/10/4/10/4 B,s3-d0 B roof (t E1200 klasa 3 Wartość progowa klasa C3/B3 4/10/4/10/2x2 VSG C,s2-d0 B roof (t E1200 klasa 3 Wartość progowa klasa C3/B3 4/10/4/10/2x2 VSG B,s3-d0 B roof (t E1200 klasa 3 Wartość progowa klasa C3/B3 4/16/2x3 VSG C,s2-d0 B roof (t E1200 klasa 3 Wartość progowa klasa C3/B3 4/16/2x3 VSG B,s3-d0 B roof (t E1200 klasa 3 Wartość progowa klasa C3/B3 4/16/4 C,s2-d0 B roof (t E1200 klasa 3 Wartość progowa klasa C3/B3 4/16/4 B,s3-d0 B roof (t E1200 klasa 3 Wartość progowa klasa C3 4/14/2x3 VSG C,s2-d0 B roof (t E1200 klasa 3 Wartość progowa klasa C3 4/14/2x3 VSG B,s3-d0 B roof (t E1200 klasa 5 Wartość progowa klasa C3 4/16/4 C,s2-d0 B roof (t E1200 klasa 3 Wartość progowa klasa C3 4/16/4 B,s3-d0 B roof (t E1200 klasa 5 Wartość progowa klasa C3 4/14/2x3 VSG C,s2-d0 B roof (t E1200 klasa 3 Wartość progowa klasa C3 4/14/2x3 VSG B,s3-d0 B roof (t E1200 klasa 5 Wartość progowa klasa C3 4/16/4 C,s2-d0 B roof (t E1200 klasa 3 Wartość progowa klasa C3 4/16/4 B,s3-d0 B roof (t E1200 klasa 5 Wartość progowa klasa C3 4/14/2x3 VSG C,s2-d0 B roof (t E1200 klasa 3 Wartość progowa klasa C3 4/14/2x3 VSG B,s3-d0 B roof (t E1200 klasa 3 Wartość progowa klasa C3 4/16/4 C,s2-d0 B roof (t E1200 klasa 3 Wartość progowa klasa C3 4/16/4 B,s3-d0 B roof (t E1200 klasa 3 Wartość progowa klasa C3/B3 4/10/4/10/4 C,s2-d0 B roof (t E1200 klasa 5 Wartość progowa klasa C3/B3 4/10/4/10/4 B,s3-d0 B roof (t E1200 klasa 5 Wartość progowa klasa C3/B3 4/16/2x3 VSG C,s2-d0 B roof (t E1200 klasa 5 Wartość progowa klasa C3/B3 4/16/2x3 VSG B,s3-d0 B roof (t E1200 klasa 5 Wartość progowa klasa C3/B3 4/16/4 C,s2-d0 B roof (t E1200 klasa 5 Wartość progowa klasa C3/B3 4/16/4 B,s3-d0 B roof (t E1200 klasa 5 Wartość progowa klasa C3/B3 4/14/2x3 VSG C,s2-d0 B roof (t E1200 klasa 5 npd klasa C3 4/14/2x3 VSG B,s3-d0 B roof (t E1200 klasa 5 npd klasa C3/B3 4/16/4 C,s2-d0 B roof (t E1200 klasa 5 npd klasa C3 4/16/4 B,s3-d0 B roof (t E1200 klasa 5 npd klasa C3 4/14/2x3 VSG B300-E B roof (t E1200 klasa 5 Wartość progowa klasa C3 4/14/2x3 VSG B300-E B roof (t E1200 klasa 5 Wartość progowa Zmiany danych technicznych zastrzeżone. Cennik

17 Tabela rozmiarów Okna dachowe Roto Tabela rozmiarów w mm szerokość mm R4 H/K R7 H/K T R4/R6 H/K T R6 H/K T R6 H/K T R6 H/K T R6 H/K 980 R4 H/K R7 H/K T R4/R6 H/K A R3 H/K T R6 H/K R8 H/K R4 H/K R7 H/K T R4/R6 H/K A R3 H/K T R6 H/K A R3 H T R6 H/K T R6 H/K 1180 R4 H/K* R7 H/K* T R6 H/K* * R4 H/K R7 H/K T R4/R6 H/K A R3 H/K R4 H/K R7 H/K T R4/R6 H/K R4 H/K R7 H/K T R4/R6 H/K R4 H/K R7 H/K T R4/R6 H/K WRA R5 H/K wysokość 1400 R4 H* R7 H/K T R6 H/K WRA R5 H/K R4 H/K R7 H/K T R4/R6 H/K WSA R4 H/K R7 H/K T R4/R6 H/K WRA R5 H/K R4 H/K R7 H/K T R4/R6 H/K WRA R5 H/K WSA T R6 H/K 1600 R7 H/K T R6 H/K T R6 H/K T R6 H/K Wskazówka Okna obrotowe Designo R4 H/K polecamy w szczególności do łączenia z oknami typu Designo R7 H/K w miejscach trudno dostępnych R8 K* R8 K* R8 K* Uwaga Niektóre, specjalne typy szklenia występują w ograniczonej ilości rozmiarów. Prosimy o kontakt z Biurem Handlowym Roto. R8 Designo H/K - Okna uchylno-wysokoosiowe T R6 Designo H/K - Okna obrotowe RotoTronic R7 Designo H/K - Okna wysokoosiowe R4 Designo H/K - Okna obrotowe T R4 Designo H/K - Okna obrotowe RotoTronic WRA R5 Designo H/K - Okna oddymiające A R3 Designo H/K - Wyłazy dachowe WSA R8 Designo H/K - Wyłazy bezpieczeństwa Z tej tabeli mogą Państwo odczytać, w jakich rozmiarach dostępne są dane typy okien. * Rozmiary dostępne na specjalne zamówienie. Cennik

18 Roto Frank Okna Dachowe Sp. z o.o. ul. Lubelska Lubartów tel fax biuro.pl@roto-frank.com Gwarancja na okna dachowe Roto * na szyby hartowane * na okucia * na profile z PVC lat gwarancji* szczegółowe warunki gwarancji są dostępne na stronie Chętnie odpowiemy na Państwa pytania. Numer Infolinii Roto: * *(0,24 PLN/min.)
