1 Dynamometr dynafor LLZ2 Uniwersalny, wytrzymały i niezawodny.

2 dynafor LLZ2 Prezentacja 1/2 Najnowszy w gamie, dynafor LLZ2 jest istotnym elementem nowej generacji dynamometrów produkowanych przez Tractel. Uzupełnia ofertę dynafor pozycjonując się w gamie produktów podstawowych. Zastępuje obecny model LLZ. 2

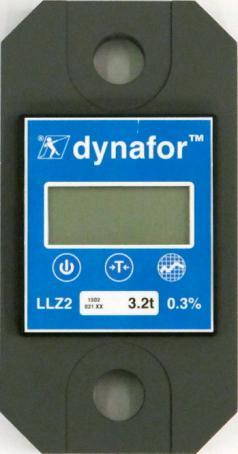

3 dynafor LLZ2 Prezentacja 2/2 Dynafor LLZ2 jest dynamometrem o precyzji działania (0,3%) przeznaczonym do pomiaru siły uciągu (dan) albo podwieszonej masy (kg). Zakres od 1 t do 20 t. Posiada zintegrowany wyświetlacz LCD. Dynafor LLZ2 można użytkować zarówno do ciągnięcia jak i podnoszenia wraz z szeroko dostępną na rynku ofertą szekli, których DOR nie przekracza maksymalnej wartości pomiarowej urządzenia. 3

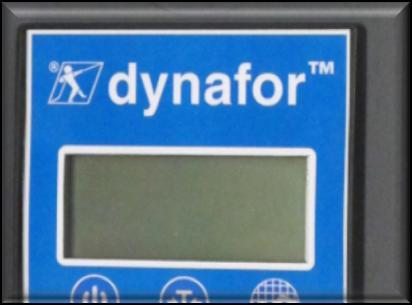

4 Zalety # 1 : Jakość 1/2 Nowa elektronika. Wysoka odporność na zamoczenie (IP 65 / NEMA 4): możliwość używania na dworze. Mocny, wyposażony w ramkę ochronną ekran wpływa na zminimalizowanie ryzyka awarii. 4

5 Zalety # 1 : Jakość 2/2 Urządzenie dostarczane w mocnej walizce z piankowym wypełnieniem zabezpieczającym urządzenie przed zniszczeniem w transporcie. 5

6 Zalety # 2 : Ergonomia 1 1 / 3,2 / 6,3 / 12,5 / 20 t Zakres działania spójny z udźwigami typowych suwnic występujących na rynku. Specjalnie zaprojektowany kształt minimalizuje ryzyko uszkodzenia urządzenia podczas pracy w otoczeniu przemysłowym. 6

7 Zalety # 3 : Uniwersalność 1/2 Możliwość podłączenia wielu dostępnych na rynku akcesoriów łańcuchowych. 7

8 Benefits # 3 : Uniwersalność 2/2 Pomiar siły i masy (dostępne 3 parametry: dan, kg, Lbs) Zależności: Masa, Siła & Waga. ("g" = 9,81) kg t Lbs ton dan kn 1 kg 1 0,001 2,2046 0,0011 0,981 0, t (metryczna) ,6 1, ,7 9,807 1 Lbs ( funt) 0,454 0, ,001 0,445 0, ton (US) 907,2 0, ,9 8,896 1 dan 1,019 0,0010 2,248 0, ,01 1 kn 101,9 0, ,8 0,

9 dynafor LLZ2 Specyfikacja 1/2 Dokładność 0,3 % pełnej skali. Wielkość cyfr w wyświetlaczu LCD: 18 mm Czas działania : 350 h (2 x «AA» ) Zakresy pomiaru : 1 / 3,2 / 6,3 / 12,5 / 20 t Ochrona przed zamoczeniem: IP 65 (NEMA 4) Współczynnik bezpieczeństwa> 4. Opakowanie plastikowa walizeczka. Akcesoria : szekle i haki obrotowe. 9

10 dynafor LLZ2 Specifications 2/2 Zakres działania spójny z udźwigami typowych suwnic występujących na rynku. 20t 1t 3.2t 6.3t 12.5t 10

11 dynafor LLZ2 Włączanie 2 baterie 1,5V " AAA " dostarczane fabrycznie. Usuń foliową osłonę baterii aby włączyć zasilanie. Naciśnij przycisk T1 aby uruchomić urządzenie. T1 T2 T3 Kontrola wyświetlacza Zakres Seria oprogramowania Data adjustacji Ustawiona jednostka miary 11

12 dynafor LLZ2 Funkcje 1/5 Jednostki miary, Tara, Zapis wartości szczytowej. Jednostki miary: kg / Lbs /dan Tara / Netto / Brutto T N B Zapis wartości szczytowej: MAX f MAX t 12

13 dynafor LLZ2 Funkcje 2/5 TARA: Aby wyzerować urządzenie z podpiętym zawiesiem lub innym akcesorium. Masa podwieszonych akcesoriów TARA : aktywowana Masa podnoszonego towaru = Netto Brutto: całkowita masa na haku Z włączoną funkcją TARA przy zmniejszeniu obciążenia wartość na wyświetlaczu może być ujemna. 13

14 dynafor LLZ2 Funkcje 3/5 MAX: Do zapamiętania wartości szczytowej Obecny pomiar Aktywowanie funkcji wartości szczytowej Wyświetlona wartość szczytowa Wyłączenie funkcji wartości szczytowej Uwaga: Podczas włączonej funkcji wartości szczytowane częstotliwość pomiaru wzrasta z 3 Hz do 32 Hz. 14

15 dynafor LLZ2 Funkcje 4/5 Zmiana jednostki pomiaru Przytrzymaj przycisk T3 aby zmienić jednostkę pomiaru 15

16 dynafor LLZ2 Funkcje 5/5 STOP: wyłączanie Włączony Wyłączony Urządzenie nieużywane wyłączy automatycznie się po 20 minutach 16

17 dynafor LLZ2 Opcje 1/2 Akcesoria: Szekle. Dynafor LLZ2 można użytkować zarówno do ciągnięcia jak i podnoszenia wraz z szeroko dostępną na rynku ofertą szekli, których DOR nie przekracza maksymalnej wartości pomiarowej urządzenia. LLZ2 1 t 3,2 t 6,3 t 17

18 dynafor LLZ2 Opcje 2/2 Akcesoria : haki obrotowe Tractel A B C 18
