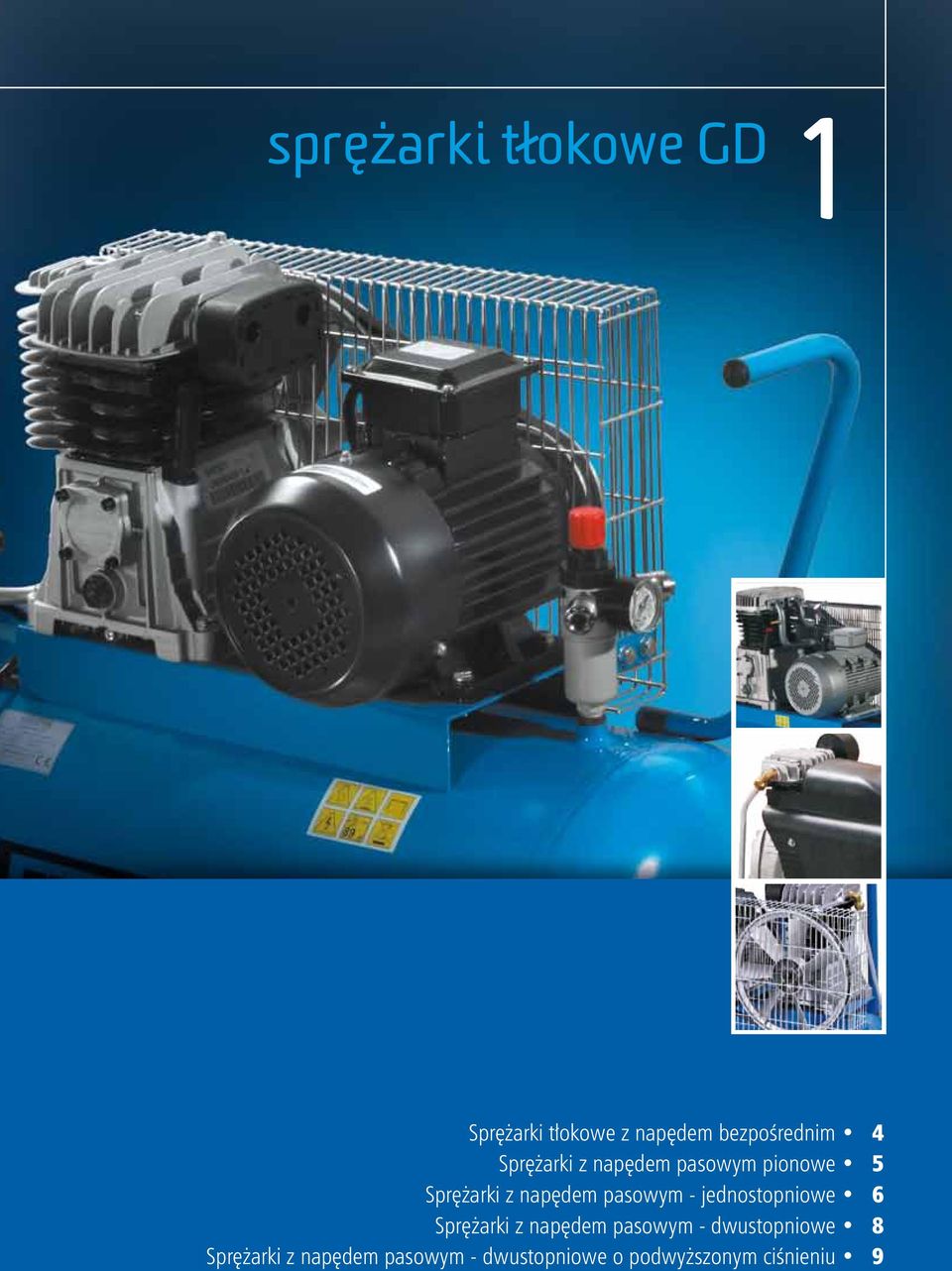

5 Sprężarki tłokowe z napędem bezpośrednim 4 Sprężarki z napędem pasowym pionowe 5 Sprężarki z napędem pasowym - jednostopniowe 6 Sprężarki z napędem pasowym - dwustopniowe 8 Sprężarki z napędem pasowym - dwustopniowe o podwyższonym ciśnieniu 9

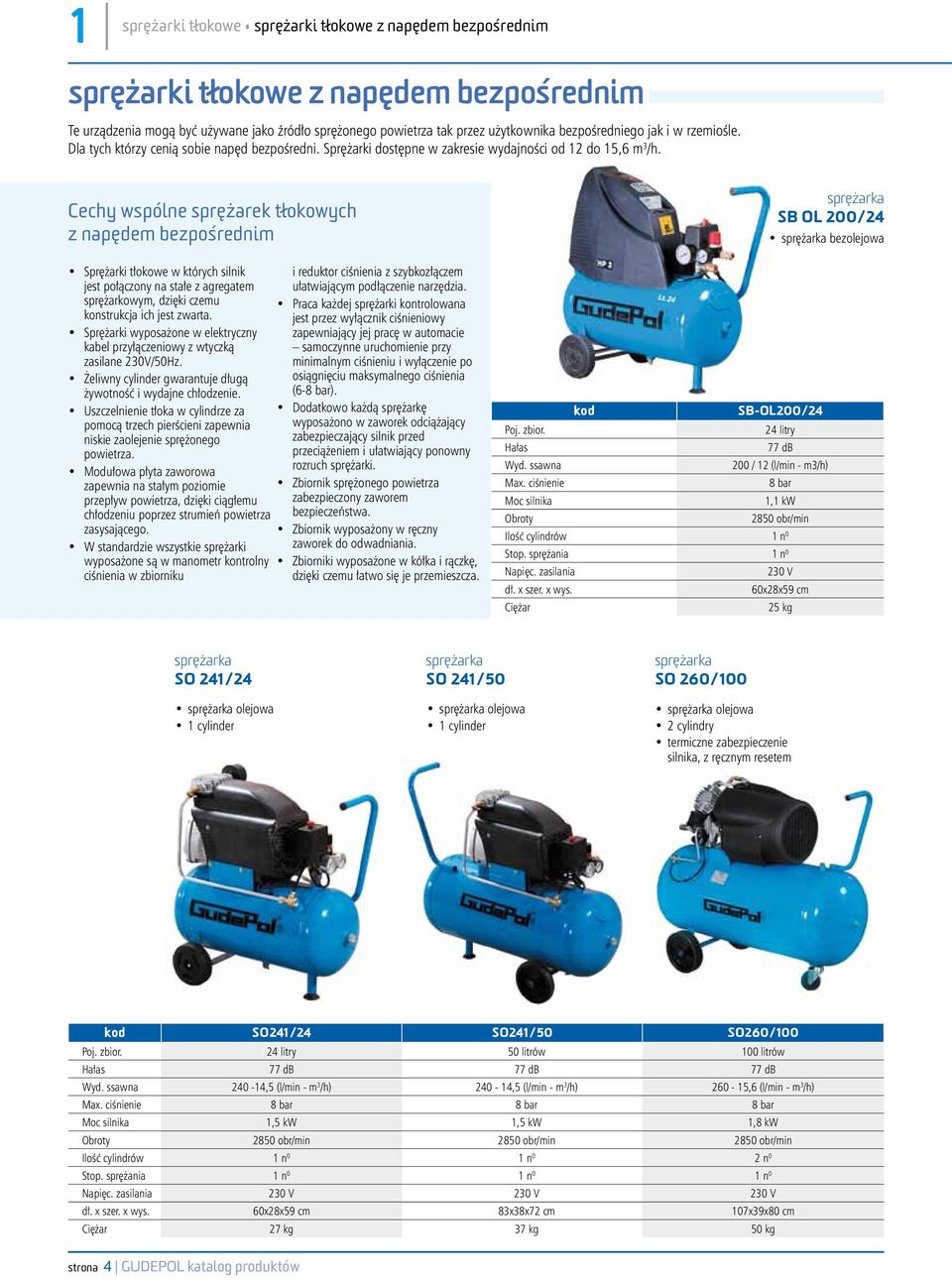

6 1 sprężarki tłokowe sprężarki tłokowe z napędem bezpośrednim sprężarki tłokowe z napędem bezpośrednim Te urządzenia mogą być używane jako źródło sprężonego powietrza tak przez użytkownika bezpośredniego jak i w rzemiośle. Dla tych którzy cenią sobie napęd bezpośredni. Sprężarki dostępne w zakresie wydajności od 12 do 15,6 m 3 /h. Cechy wspólne sprężarek tłokowych z napędem bezpośrednim Sprężarki tłokowe w których silnik i reduktor ciśnienia z szybkozłączem jest połączony na stałe z agregatem ułatwiającym podłączenie narzędzia. sprężarkowym, dzięki czemu Praca każdej sprężarki kontrolowana konstrukcja ich jest zwarta. jest przez wyłącznik ciśnieniowy Sprężarki wyposażone w elektryczny zapewniający jej pracę w automacie kabel przyłączeniowy z wtyczką samoczynne uruchomienie przy zasilane 230V/50Hz. minimalnym ciśnieniu i wyłączenie po Żeliwny cylinder gwarantuje długą osiągnięciu maksymalnego ciśnienia żywotność i wydajne chłodzenie. (6-8 bar). Uszczelnienie tłoka w cylindrze za Dodatkowo każdą sprężarkę pomocą trzech pierścieni zapewnia wyposażono w zaworek odciążający niskie zaolejenie sprężonego zabezpieczający silnik przed powietrza. przeciążeniem i ułatwiający ponowny Modułowa płyta zaworowa rozruch sprężarki. zapewnia na stałym poziomie Zbiornik sprężonego powietrza przepływ powietrza, dzięki ciągłemu zabezpieczony zaworem chłodzeniu poprzez strumień powietrza bezpieczeństwa. zasysającego. Zbiornik wyposażony w ręczny W standardzie wszystkie sprężarki zaworek do odwadniania. wyposażone są w manometr kontrolny Zbiorniki wyposażone w kółka i rączkę, ciśnienia w zbiorniku dzięki czemu łatwo się je przemieszcza. sprężarka SB OL 200/24 sprężarka bezolejowa kod SB-OL200/24 Poj. zbior. 24 litry Hałas 77 db Wyd. ssawna 200 / 12 (l/min - m3/h) Max. ciśnienie 8 bar Moc silnika 1,1 kw Obroty 2850 obr/min Ilość cylindrów 1 n 0 Stop. sprężania 1 n 0 Napięc. zasilania 230 V dł. x szer. x wys. 60x28x59 cm Ciężar 25 kg sprężarka SO 241/24 sprężarka olejowa 1 cylinder sprężarka SO 241/50 sprężarka olejowa 1 cylinder sprężarka SO 260/100 sprężarka olejowa 2 cylindry termiczne zabezpieczenie silnika, z ręcznym resetem kod SO241/24 SO241/50 SO260/100 Poj. zbior. 24 litry 50 litrów 100 litrów Hałas 77 db 77 db 77 db Wyd. ssawna ,5 (l/min - m 3 /h) ,5 (l/min - m 3 /h) ,6 (l/min - m 3 /h) Max. ciśnienie 8 bar 8 bar 8 bar Moc silnika 1,5 kw 1,5 kw 1,8 kw Obroty 2850 obr/min 2850 obr/min 2850 obr/min Ilość cylindrów 1 n 0 1 n 0 2 n 0 Stop. sprężania 1 n 0 1 n 0 1 n 0 Napięc. zasilania 230 V 230 V 230 V dł. x szer. x wys. 60x28x59 cm 83x38x72 cm 107x39x80 cm Ciężar 27 kg 37 kg 50 kg strona 4 GUDEPOL katalog produktów

7 sprężarki tłokowe z napędem pasowym pionowe sprężarki tłokowe 1 sprężarki z napędem pasowym pionowe Pionowy układ elementów profesjonalnych kompresorów serii GDV, powoduje wyjątkowo możliwości ulokowania sprzętu w każdym pomieszczeniu. Sprawdzona na najwyższym światowym poziomie konstrukcja pomp zapewnia najwyższą jakość i wydajność sprężonego powietrza. Zakres wydajności od 29 do 50 m 3 /h. Cechy wspólne sprężarek z napędem pasowym pionowych Sprężarki tłokowe w których silnik jest połączony poprzez przekładnię pasową z agregatem sprężarkowym, dzięki czemu niższe obroty na agregacie. Dwa tłoki umieszczone obok siebie w jednym cylindrze, układ rzędowy, pompujące powietrze na przemian. Żeliwny cylinder gwarantuje długą żywotność i wydajne chłodzenie. Dwustopniowe sprężanie powietrza, przy jednoczesnym zastosowaniu chłodnicy powietrza w procesie sprężania międzystopniowego, dzięki czemu uzyskujemy wyższą sprawność (tylko modele GDV49, GDV59, GDV60) Uszczelnienie tłoków w cylindrach za pomocą trzech pierścieni, zapewnia niskie zaolejenie sprężonego powietrza. Modułowa płyta zaworowa zapewnia na stałym poziomie przepływ powietrza, dzięki ciągłemu chłodzeniu poprzez strumień powietrza zasysającego. Łatwa kontrola poziomu oleju poprzez wziernik. Pionowa konstrukcja ułatwia ulokowanie kompresora w małych pomieszczeniach. Praca każdej sprężarki kontrolowana jest przez wyłącznik ciśnieniowy zapewniający jej pracę w automacie samoczynne uruchomieni przy minimalnym ciśnieniu i wyłączenie po osiągnięciu maksymalnego ciśnienia. Dodatkowo każdą sprężarkę wyposażono w zaworek odciążający zabezpieczający silnik przed przeciążeniem i ułatwiający ponowny rozruch sprężarki. Zbiornik sprężonego powietrza zabezpieczony zaworem bezpieczeństwa i wyposażony w zaworek ułatwiający odwodnienie zbiornika. Sprężarka olejowa, 2 tłoki. Bezpośrednie przyłącze na zbiorniku 1/2. Sprężarka wyposażona w elektryczny kabel przyłączeniowy zasilanie 400 V / 50 Hz. Sprężarka olejowa, 2 tłoki. Bezpośrednie przyłącze na zbiorniku 1/2. Sprężarka wyposażona w elektryczny kabel przyłączeniowy zasilanie 400 V / 50 Hz. Pompa sprężarki wyposażona w chłodnicę powietrza wylotowego, zapewniającą niższą temperaturę powietrza sprężanego. Dzięki czemu wyższa wydajność. sprężarka GDV sprężarka GDV GDV GDV kod GDV GDV GDV GDV Poj. zbior. 200 litrów 270 litrów 270 litrów 270 litrów Hałas 80 db 80 db 81 db 82 db Wyd. ssawna 476 / 29 (l/min - m 3 /h) 515 / 31 (l/min - m 3 /h) 653 / 39 (l/min - m 3 /h) 830 / 50 (l/min - m 3 /h) Max. ciśnienie 10 bar 10 bar 10 bar 10 bar Moc silnika 3,0 kw 3,0 kw 4 kw 5,5 kw Obroty 1400 obr/min 1450 obr/min 1400 obr/min 1450 obr/min Ilość cylindrów 2 n 0 2 n 0 2 n 0 2 n 0 Stop. sprężania 1 n 0 2 n 0 2 n 0 2 n 0 Napięc. zasilania 400 V 400 V 400 V 400 V dł. x szer. x wys. 55x55x150 cm 65x65x165 cm 65x65x172 cm 65x65x175 cm Ciężar 125 kg 134 kg 140 kg 148 kg GUDEPOL katalog produktów strona 5

8 1 sprężarki tłokowe sprężarki tłokowe z napędem pasowym jednostopniowe sprężarki z napędem pasowym - jednostopniowe Sprężarki do zastosowania tak w rzemiośle jak i w małym przemyśle. Szeroki zakres wydajności od 15 do 29 m 3 /h. Dzięki zastosowaniu przekładni pasowej niskie obroty pompy co zwiększa jej żywotność, zmniejsza wibracje i poziom hałasu. Cechy wspólne sprężarek tłokowych z napędem pasowym jednostopniowe Sprężarki tłokowe w których silnik jest połączony poprzez przekładnię pasową z agregatem sprężarkowym, dzięki czemu niższe obroty na agregacie. Dwa tłoki umieszczone obok siebie w jednym cylindrze, układ rzędowy, pompujące powietrze na przemian. Żeliwny cylinder gwarantuje długą żywotność i wydajne chłodzenie. Uszczelnienie tłoków w cylindrach za pomocą trzech pierścieni, zapewnia niskie zaolejenie sprężonego powietrza. Modułowa płyta zaworowa zapewnia na stałym poziomie przepływ powietrza, dzięki ciągłemu chłodzeniu poprzez strumień powietrza zasysającego. Łatwa kontrola poziomu oleju poprzez wziernik. Zbiorniki wyposażone w kółka i rączkę, dzięki czemu łatwo się je przemieszcza. Praca każdej sprężarki kontrolowana jest przez wyłącznik ciśnieniowy zapewniający jej pracę w automacie samoczynne uruchomieni przy minimalnym ciśnieniu i wyłączenie po osiągnięciu maksymalnego ciśnienia. Dodatkowo każdą sprężarkę wyposażono w zaworek odciążający zabezpieczający silnik przed przeciążeniem i ułatwiający ponowny rozruch sprężarki. Zbiornik sprężonego powietrza zabezpieczony zaworem bezpieczeństwa i wyposażony w zaworek ułatwiający odwodnienie zbiornika. sprężarka GD Sprężarka olejowa. 2 tłoki. Zwarta konstrukcja łatwość transportu. Sprężarka wyposażona w elektryczny kabel przyłączeniowy z wtyczką zasilane 230V/50Hz. Reduktor z manometrem i szybkozłączką umożliwiający ustawienie żądanego ciśnienia na wylocie. kod Poj. zbior. Hałas Wyd. ssawna Max. ciśnienie Moc silnika Obroty Ilość cylindrów Stop. sprężania Napięc. zasilania dł. x szer. x wys. Ciężar GD litry 74 db 320 / 19,2 (l/min - m 3 /h) 8 bar 2,2 kw 1450 obr/min 2 n0 1 n0 230 V 40x60x75 cm 44 kg sprężarka GD Sprężarka olejowa, 2 tłoki. Sprężarka wyposażona w elektryczny kabel przyłączeniowy z wtyczką zasilane 230V/50Hz. Reduktor z manometrem i szybkozłączką umożliwiający ustawienie żądanego ciśnienia na wylocie. Dodatkowe bezpośrednie przyłącze na zbiorniku 1/2. sprężarka GD Sprężarka olejowa, 2 tłoki. Sprężarka wyposażona w elektryczny kabel przyłączeniowy z wtyczką zasilane 230V/50Hz. Filtr z reduktorem, manometrem i dwoma szybkozłaczkami umożliwia ustawienie żądanego ciśnienia na wylocie i podłączenie dwóch odbiorników. Dodatkowe bezpośrednie przyłącze na zbiorniku 1/2. sprężarka GD Sprężarka olejowa, 2 tłoki. Sprężarka wyposażona w elektryczny kabel przyłączeniowy zasilanie 400V/50Hz. Filtr z reduktorem, manometrem i dwoma szybkozłączkami umożliwia ustawienie żądanego ciśnienia na wylocie i podłączenie dwóch odbiorników. Dodatkowe bezpośrednie przyłącze na zbiorniku 1/2. Pompa sprężarki wyposażona w chłodnicę powietrza wylotowego, zapewniającą niższą temperaturę powietrza sprężanego. Dzięki czemu wyższa wydajność. kod GD GD GD Poj. zbior. 50 litrów 100 litrów 100 litrów Hałas 78 db 78 db 78 db Wyd. ssawna 255 / 15 (l/min - m 3 /h) 270 / 16 (l/min - m 3 /h) 320 / 19 (l/min - m 3 /h) Max. ciśnienie 8 bar 8 bar 10 bar Moc silnika 1,5 kw 1,5 kw 2,2 kw Obroty 1250 obr/min 1480 obr/min 1540 obr/min Ilość cylindrów 2 n 0 2 n 0 2 n 0 Stop. sprężania 1 n 0 1 n 0 1 n 0 Napięc. zasilania 230 V 230 V 400 V dł. x szer. x wys. 86x38x71 cm 107x39x80 cm 107x39x80 cm Ciężar 48 kg 64 kg 69 kg strona 6 GUDEPOL katalog produktów

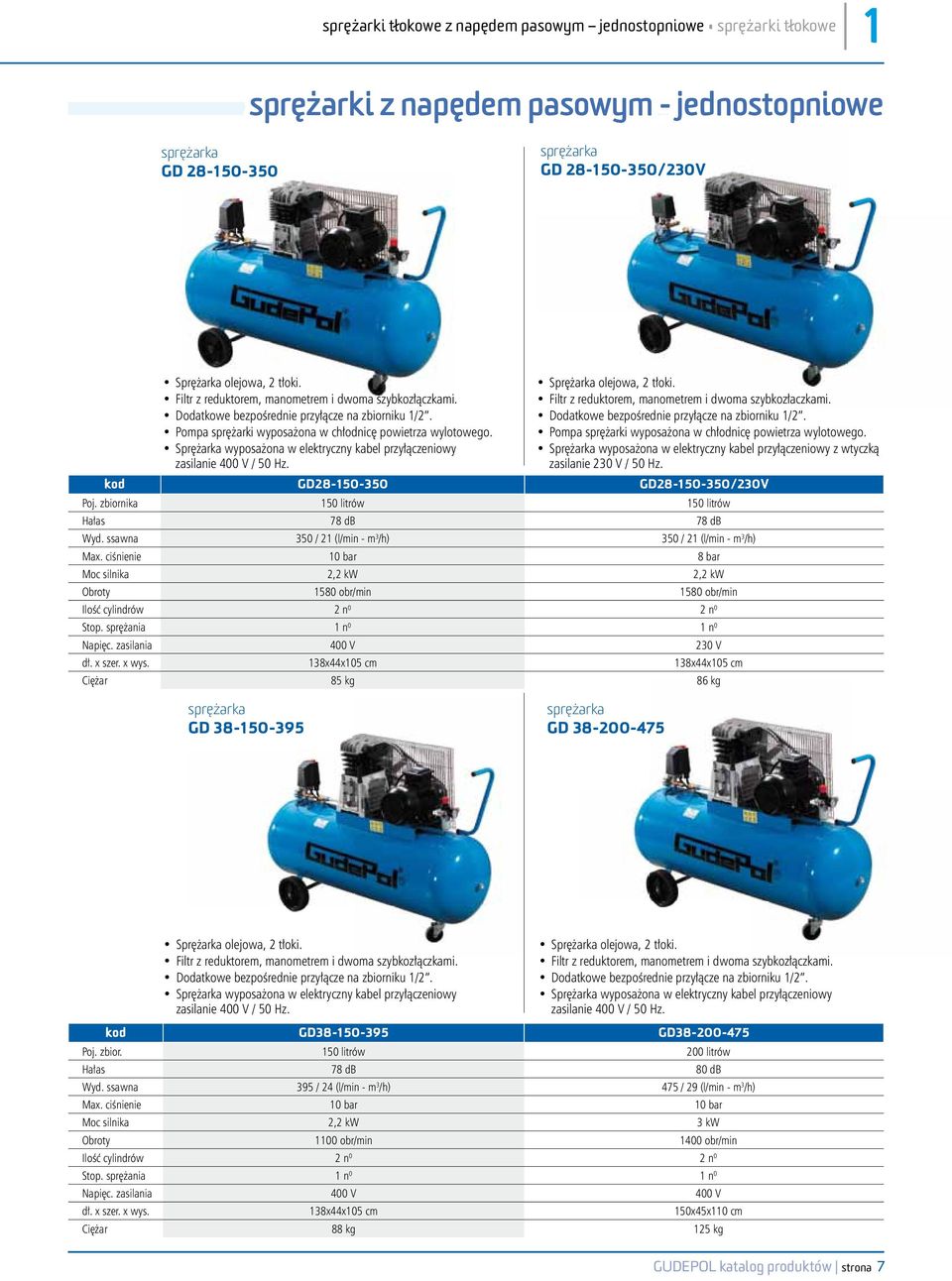

9 sprężarki tłokowe z napędem pasowym jednostopniowe sprężarki tłokowe 1 sprężarki z napędem pasowym - jednostopniowe sprężarka GD sprężarka GD /230V Sprężarka olejowa, 2 tłoki. Filtr z reduktorem, manometrem i dwoma szybkozłączkami. Dodatkowe bezpośrednie przyłącze na zbiorniku 1/2. Pompa sprężarki wyposażona w chłodnicę powietrza wylotowego. Sprężarka wyposażona w elektryczny kabel przyłączeniowy zasilanie 400 V / 50 Hz. Sprężarka olejowa, 2 tłoki. Filtr z reduktorem, manometrem i dwoma szybkozłaczkami. Dodatkowe bezpośrednie przyłącze na zbiorniku 1/2. Pompa sprężarki wyposażona w chłodnicę powietrza wylotowego. Sprężarka wyposażona w elektryczny kabel przyłączeniowy z wtyczką zasilanie 230 V / 50 Hz. kod GD GD /230V Poj. zbiornika 150 litrów 150 litrów Hałas 78 db 78 db Wyd. ssawna 350 / 21 (l/min - m 3 /h) 350 / 21 (l/min - m 3 /h) Max. ciśnienie 10 bar 8 bar Moc silnika 2,2 kw 2,2 kw Obroty 1580 obr/min 1580 obr/min Ilość cylindrów 2 n 0 2 n 0 Stop. sprężania 1 n 0 1 n 0 Napięc. zasilania 400 V 230 V dł. x szer. x wys. 138x44x105 cm 138x44x105 cm Ciężar 85 kg 86 kg sprężarka GD sprężarka GD Sprężarka olejowa, 2 tłoki. Filtr z reduktorem, manometrem i dwoma szybkozłączkami. Dodatkowe bezpośrednie przyłącze na zbiorniku 1/2. Sprężarka wyposażona w elektryczny kabel przyłączeniowy zasilanie 400 V / 50 Hz. Sprężarka olejowa, 2 tłoki. Filtr z reduktorem, manometrem i dwoma szybkozłączkami. Dodatkowe bezpośrednie przyłącze na zbiorniku 1/2. Sprężarka wyposażona w elektryczny kabel przyłączeniowy zasilanie 400 V / 50 Hz. kod GD GD Poj. zbior. 150 litrów 200 litrów Hałas 78 db 80 db Wyd. ssawna 395 / 24 (l/min - m 3 /h) 475 / 29 (l/min - m 3 /h) Max. ciśnienie 10 bar 10 bar Moc silnika 2,2 kw 3 kw Obroty 1100 obr/min 1400 obr/min Ilość cylindrów 2 n 0 2 n 0 Stop. sprężania 1 n 0 1 n 0 Napięc. zasilania 400 V 400 V dł. x szer. x wys. 138x44x105 cm 150x45x110 cm Ciężar 88 kg 125 kg GUDEPOL katalog produktów strona 7

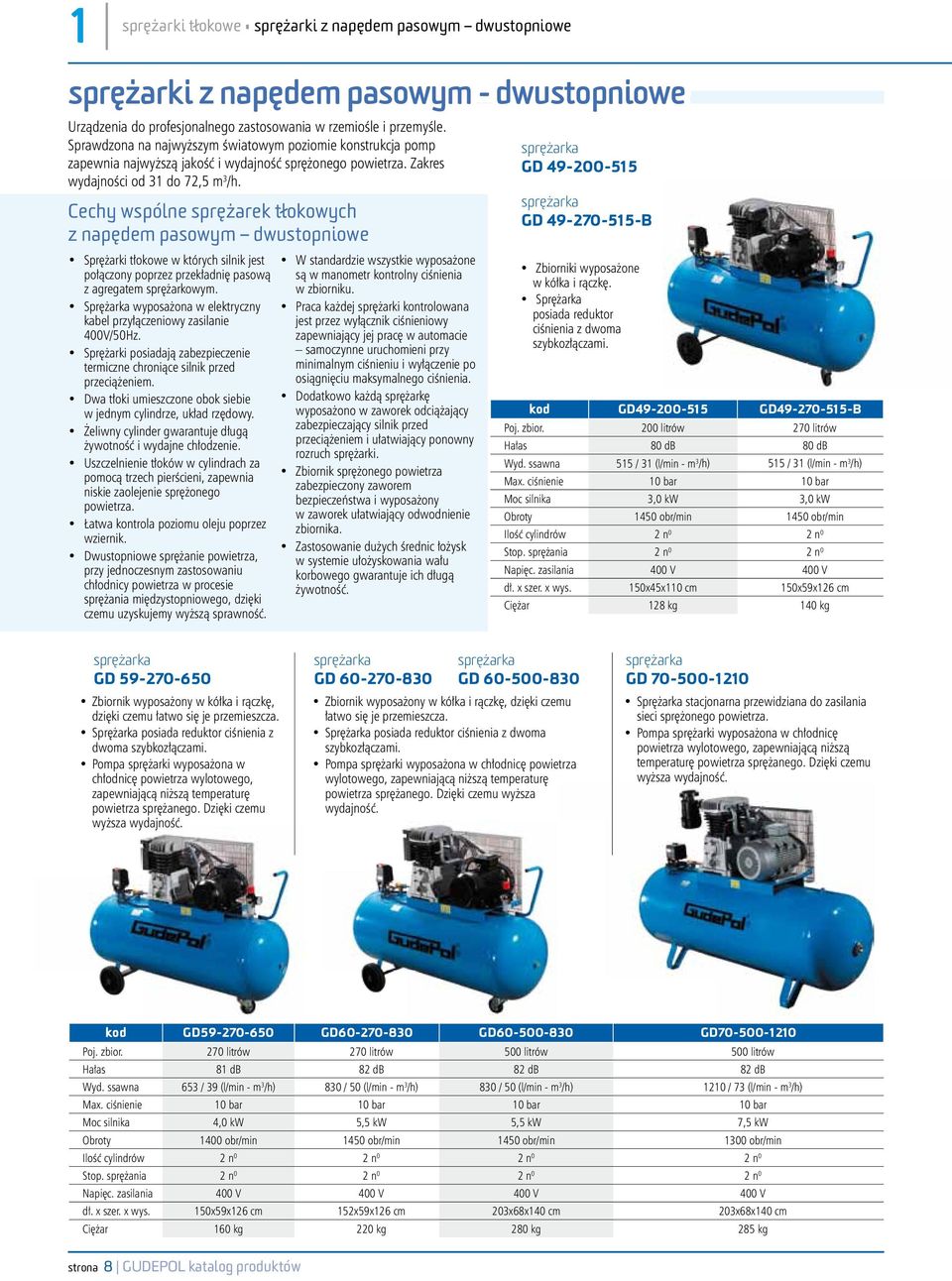

10 1 sprężarki tłokowe sprężarki z napędem pasowym dwustopniowe sprężarki z napędem pasowym - dwustopniowe Urządzenia do profesjonalnego zastosowania w rzemiośle i przemyśle. Sprawdzona na najwyższym światowym poziomie konstrukcja pomp zapewnia najwyższą jakość i wydajność sprężonego powietrza. Zakres wydajności od 31 do 72,5 m 3 /h. Cechy wspólne sprężarek tłokowych z napędem pasowym dwustopniowe Sprężarki tłokowe w których silnik jest połączony poprzez przekładnię pasową z agregatem sprężarkowym. Sprężarka wyposażona w elektryczny kabel przyłączeniowy zasilanie 400V/50Hz. Sprężarki posiadają zabezpieczenie termiczne chroniące silnik przed przeciążeniem. Dwa tłoki umieszczone obok siebie w jednym cylindrze, układ rzędowy. Żeliwny cylinder gwarantuje długą żywotność i wydajne chłodzenie. Uszczelnienie tłoków w cylindrach za pomocą trzech pierścieni, zapewnia niskie zaolejenie sprężonego powietrza. Łatwa kontrola poziomu oleju poprzez wziernik. Dwustopniowe sprężanie powietrza, przy jednoczesnym zastosowaniu chłodnicy powietrza w procesie sprężania międzystopniowego, dzięki czemu uzyskujemy wyższą sprawność. W standardzie wszystkie wyposażone są w manometr kontrolny ciśnienia w zbiorniku. Praca każdej sprężarki kontrolowana jest przez wyłącznik ciśnieniowy zapewniający jej pracę w automacie samoczynne uruchomieni przy minimalnym ciśnieniu i wyłączenie po osiągnięciu maksymalnego ciśnienia. Dodatkowo każdą sprężarkę wyposażono w zaworek odciążający zabezpieczający silnik przed przeciążeniem i ułatwiający ponowny rozruch sprężarki. Zbiornik sprężonego powietrza zabezpieczony zaworem bezpieczeństwa i wyposażony w zaworek ułatwiający odwodnienie zbiornika. Zastosowanie dużych średnic łożysk w systemie ułożyskowania wału korbowego gwarantuje ich długą żywotność. sprężarka GD sprężarka GD B Zbiorniki wyposażone w kółka i rączkę. Sprężarka posiada reduktor ciśnienia z dwoma szybkozłączami. kod GD GD B Poj. zbior. 200 litrów 270 litrów Hałas 80 db 80 db Wyd. ssawna 515 / 31 (l/min - m 3 /h) 515 / 31 (l/min - m 3 /h) Max. ciśnienie 10 bar 10 bar Moc silnika 3,0 kw 3,0 kw Obroty 1450 obr/min 1450 obr/min Ilość cylindrów 2 n 0 2 n 0 Stop. sprężania 2 n 0 2 n 0 Napięc. zasilania 400 V 400 V dł. x szer. x wys. 150x45x110 cm 150x59x126 cm Ciężar 128 kg 140 kg sprężarka GD Zbiornik wyposażony w kółka i rączkę, dzięki czemu łatwo się je przemieszcza. Sprężarka posiada reduktor ciśnienia z dwoma szybkozłączami. Pompa sprężarki wyposażona w chłodnicę powietrza wylotowego, zapewniającą niższą temperaturę powietrza sprężanego. Dzięki czemu wyższa wydajność. sprężarka GD sprężarka GD Zbiornik wyposażony w kółka i rączkę, dzięki czemu łatwo się je przemieszcza. Sprężarka posiada reduktor ciśnienia z dwoma szybkozłączami. Pompa sprężarki wyposażona w chłodnicę powietrza wylotowego, zapewniającą niższą temperaturę powietrza sprężanego. Dzięki czemu wyższa wydajność. sprężarka GD Sprężarka stacjonarna przewidziana do zasilania sieci sprężonego powietrza. Pompa sprężarki wyposażona w chłodnicę powietrza wylotowego, zapewniającą niższą temperaturę powietrza sprężanego. Dzięki czemu wyższa wydajność. kod GD GD GD GD Poj. zbior. 270 litrów 270 litrów 500 litrów 500 litrów Hałas 81 db 82 db 82 db 82 db Wyd. ssawna 653 / 39 (l/min - m 3 /h) 830 / 50 (l/min - m 3 /h) 830 / 50 (l/min - m 3 /h) 1210 / 73 (l/min - m 3 /h) Max. ciśnienie 10 bar 10 bar 10 bar 10 bar Moc silnika 4,0 kw 5,5 kw 5,5 kw 7,5 kw Obroty 1400 obr/min 1450 obr/min 1450 obr/min 1300 obr/min Ilość cylindrów 2 n 0 2 n 0 2 n 0 2 n 0 Stop. sprężania 2 n 0 2 n 0 2 n 0 2 n 0 Napięc. zasilania 400 V 400 V 400 V 400 V dł. x szer. x wys. 150x59x126 cm 152x59x126 cm 203x68x140 cm 203x68x140 cm Ciężar 160 kg 220 kg 280 kg 285 kg strona 8 GUDEPOL katalog produktów

11 sprężarki z napędem pasowym dwustopniowe sprężarki tłokowe 1 sprężarki z napędem pasowym - dwustopniowe o podwyższonym ciśnieniu Wszędzie tam gdzie wymagane jest wyższe ciśnienie do 15 bar można zastosować sprężarki o podwyższonym ciśnieniu. Konstrukcyjnie opracowano modele z wydajnościami od 33,5 do 66 m 3 /h. Cechy wspólne sprężarek z napędem pasowym dwustopniowe o podwyższonym ciśnieniu Sprężarki tłokowe w których silnik jest połączony poprzez przekładnię pasową z agregatem sprężarkowym. Dwa tłoki umieszczone obok siebie w jednym cylindrze, układ rzędowy. Dwustopniowe sprężanie powietrza, przy jednoczesnym zastosowaniu chłodnicy powietrza w procesie sprężania międzystopniowego, dzięki czemu uzyskujemy większą sprawność. Zbiorniki wyposażone w kółka i rączkę, dzięki czemu łatwo się je przemieszcza. W standardzie wszystkie wyposażone są w manometr kontrolny ciśnienia w zbiorniku i reduktor ciśnienia z dwoma szybkozłączami ułatwiającymi podłączenie narzędzi. Praca każdej sprężarki kontrolowana jest przez wyłącznik ciśnieniowy zapewniający jej pracę w automacie samoczynne uruchomieni przy minimalnym ciśnieniu i wyłączenie po osiągnięciu maksymalnego ciśnienia. Dodatkowo każdą sprężarkę wyposażono w zaworek odciążający zabezpieczający silnik przed przeciążeniem i ułatwiający ponowny rozruch sprężarki. Zbiornik sprężonego powietrza zabezpieczony zaworem bezpieczeństwa i wyposażony w zaworek ułatwiający odwodnienie zbiornika. Zastosowanie dużych średnic łożysk w systemie ułożyskowania wału korbowego gwarantuje ich długą żywotność. sprężarka GD /15bar sprężarka GD /15bar Sprężarka wyposażona w filtr ssawny powietrza o gradacji 25µm żeliwny cylinder gwarantuje długą żywotność i wydajne chłodzenie uszczelnienie tłoka w cylindrze za pomocą trzech pierścieni zapewnia niskie zaolejenie sprężanego powietrza. Modułowa płyta zaworowa zapewnia na stałym poziomie przepływ powietrza, dzięki ciągłemu chłodzeniu poprzez strumień powietrza zasysającego. Łatwa kontrola poziomu oleju poprzez wziernik. Dwustopniowy proces sprężania najpierw do 4 bar i ostatecznie do ciśnienia max w zbiorniku, z pośrednim układem chłodzenia. Zasilanie 400V/50Hz. Sprężarka wyposażona w filtr ssawny powietrza o gradacji 25µm żeliwny cylinder gwarantuje długą żywotność i wydajne chłodzenie Uszczelnienie tłoka w cylindrze za pomocą trzech pierścieni zapewnia niskie zaolejenie sprężanego powietrza. Modułowa płyta zaworowa zapewnia na stałym poziomie przepływ powietrza, dzięki ciągłemu chłodzeniu poprzez strumień powietrza zasysającego. Łatwa kontrola poziomu oleju poprzez wziernik. Dwustopniowy proces sprężania najpierw do 4 bar i ostatecznie do ciśnienia max w zbiorniku, z pośrednim układem chłodzenia. Zasilanie 400V/50Hz. kod GD /15bar GD /15bar Poj. zbior. 270 litrów 500 litrów Hałas 81 db 82 db Wyd. ssawna 560 / 32 (l/min - m 3 /h) 1100 / 66 (l/min - m3/h) Max. ciśnienie 15 bar 15 bar Moc silnika 4,0 kw 7,5 kw Obroty 1100 obr/min 1000 obr/min Ilość cylindrów 2 n 0 2 n 0 Stop. sprężania 2 n 0 2 n 0 Napięc. zasilania 400 V 400 V dł. x szer. x wys. 152x59x126 cm 203x68x140 cm Ciężar 175 kg 345 kg GUDEPOL katalog produktów strona 9

12 strona 10 GUDEPOL katalog produktów Przemysłowe sprężarki tłokowe seria HD 11 Sprężarki tłokowe seria HD 12 Sprężarki tłokowe seria HD VT 13

13 Sprężarki tłokowe GUDEPOL seria HD sprężarki tłokowe HD 2 Przemysłowe sprężarki tłokowe seria HD Sprężarki tłokowe GUDEPOL serii HD zostały skonstruowane w oparciu o 20-letnie doświadczenie firmy i najnowocześniejsze rozwiązania światowe, powiązane z najwyższą jakością materiałów. Doskonale znając potrzeby rynku, firma GUDEPOL, skonstruowała pionierskie rozwiązanie w segmencie kompresorów tłokowych, poprzez zastosowanie ocynkowanego zbiornika w połączeniu z wysokowydajnym oraz nowoczesnym systemem pompującym. Projekt został zrealizowany we własnym biurze konstrukcyjnym, montaż urządzeń przeprowadzany jest w zakładzie produkcyjnym w Legnicy. Wszystkie urządzenia przechodzą ścisłą kontrolę jakości, weryfikującą każdy element kompresora. Sprężarki zostały zaprojektowane pod kątem zastosowania w trudnych warunkach, przy obciążeniach przemysłowych. Wolnoobrotowa żeliwna pompa w połączeniu ze zbiornikiem 100% ocynkowanym z zewnątrz i wewnątrz, daje możliwość długoletniej eksploatacji sprężarek. Wszystkie podzespoły zastosowane w konstrukcji sprężarek serii HD są najwyższej, światowej jakości. GUDEPOL przekazuje Klientom urządzenia o długoletniej gwarancji. 1 Żeliwna, wolnoobrotowa pompa sprężarki konstrukcja HD, wysoka wydajność, przystosowana do obciążeń przemysłowych 2 Silnik elektryczny system HD, wysoka klasa izolacji IP55 przystosowany do pracy ciągłej, zgodnie z klasą S1 3 Wyłącznik ciśnieniowy (presostat) z termicznym zabezpieczeniem i systemem rozruchu bez obciążenia - pełna ochrona silnika elektrycznego, łagodny rozruch urządzenia 4 Wysokowydajny system chłodzenia - efektywny wentylator koła pasowego, chłodnice międzycylindrowe 5 Przekładnia pasowa z system taperlock - precyzyjne i łatwe ustawienie systemu przenoszenia napędu 6 Zbiornik 100% ocynku wewnątrz i zewnątrz norma zabezpieczenia antykorozyjnego PN-EN ISO-1461 GUDEPOL katalog produktów strona 11

14 2 sprężarki tłokowe HD sprężarki tłokowe GUDEPOL seria HD Sprężarki tłokowe seria HD sprężarka HD sprężarka HD sprężarka HD sprężarka HD sprężarka HD kod HD HD HD HD HD Pojemność zbiornika 200 l 270 l 270 l 500 l 500 l Hałas 80 db 80 db 80 db 80 db 80 db Wydajność ssawna 510 / 31 (l/min / m 3 /h) 700 / 42 (l/min / m 3 /h) 900 / 54 (l/min / m 3 /h) 900 / 54 (l/min / m 3 /h) 1200 / 72 (l/min / m 3 /h) Max. ciśnienie 10 bar 10 bar 10 bar 10 bar 10 bar Moc silnika kw 3 kw 4 kw 5,5 kw 5,5 kw 7,5 kw Obroty / min Ilość cylindrów Napięcie zasilania 400 V 400 V 400 V 400 V 400 V Wymiary 145 x 58 x 96 cm 148 x 50 x 102 cm 148 x 50 x 103 cm 190 x 60 x 118 cm 190 x 60 x 119 cm Ciężar 135 kg 175 kg 210 kg 245 kg 250 kg strona 12 GUDEPOL katalog produktów

15 Sprężarki tłokowe GUDEPOL seria HD VT sprężarki tłokowe HD 2 Sprężarki tłokowe seria HD VT Wszystkie sprężarki tłokowe serii HD-VT maj na podstawowym wyposażeniu: osuszacz zapewniający obniżenie wilgotności sprężonego powietrza do wymaganego punktu rosy (+3 C) wraz z elektronicznym automatycznym spustem kondensatu Filtr wstępny 25µm z automatycznym spustem kondensatu sprężarka HD-VT HD-VT HD-VT sprężarka HD-VT HD-VT Elektroniczny automatyczny spust kondensatu Filtr wstępny Wskaźnik stanu osuszacza Code HD-VT HD-VT HD-VT HD-VT HD-VT Pojemność zbiornika 200 l 270 l 270 l 500 l 500 l Hałas 80 db 80 db 80 db 80 db 80 db Wydajność ssawna 510 / 31 (l/min / m 3 /h) 700 / 42 (l/min / m 3 /h) 900 / 54 (l/min / m 3 /h) 900 / 54 (l/min / m 3 /h) 1200 / 72 (l/min / m 3 /h) Punkt rosy 3 o C 3 o C 3 o C 3 o C 3 o C Filtr wstępny 25um 25um 25um 25um 25um Max. ciśnienie 10 bar 10 bar 10 bar 10 bar 10 bar Moc silnika kw 3 4 5,5 5,5 7,5 Obroty / min Ilość cylindrów Napięcie zasilania 400 V 400 V 400 V 400 V 400 V Wymiary 145 x 58 x 96 cm 148 x 50 x 102 cm 148 x 50 x 103 cm 190 x 60 x 118 cm 190 x 60 x 119 cm Ciężar 165 kg 203 kg 238 kg 273 kg 278 kg GUDEPOL katalog produktów strona 13

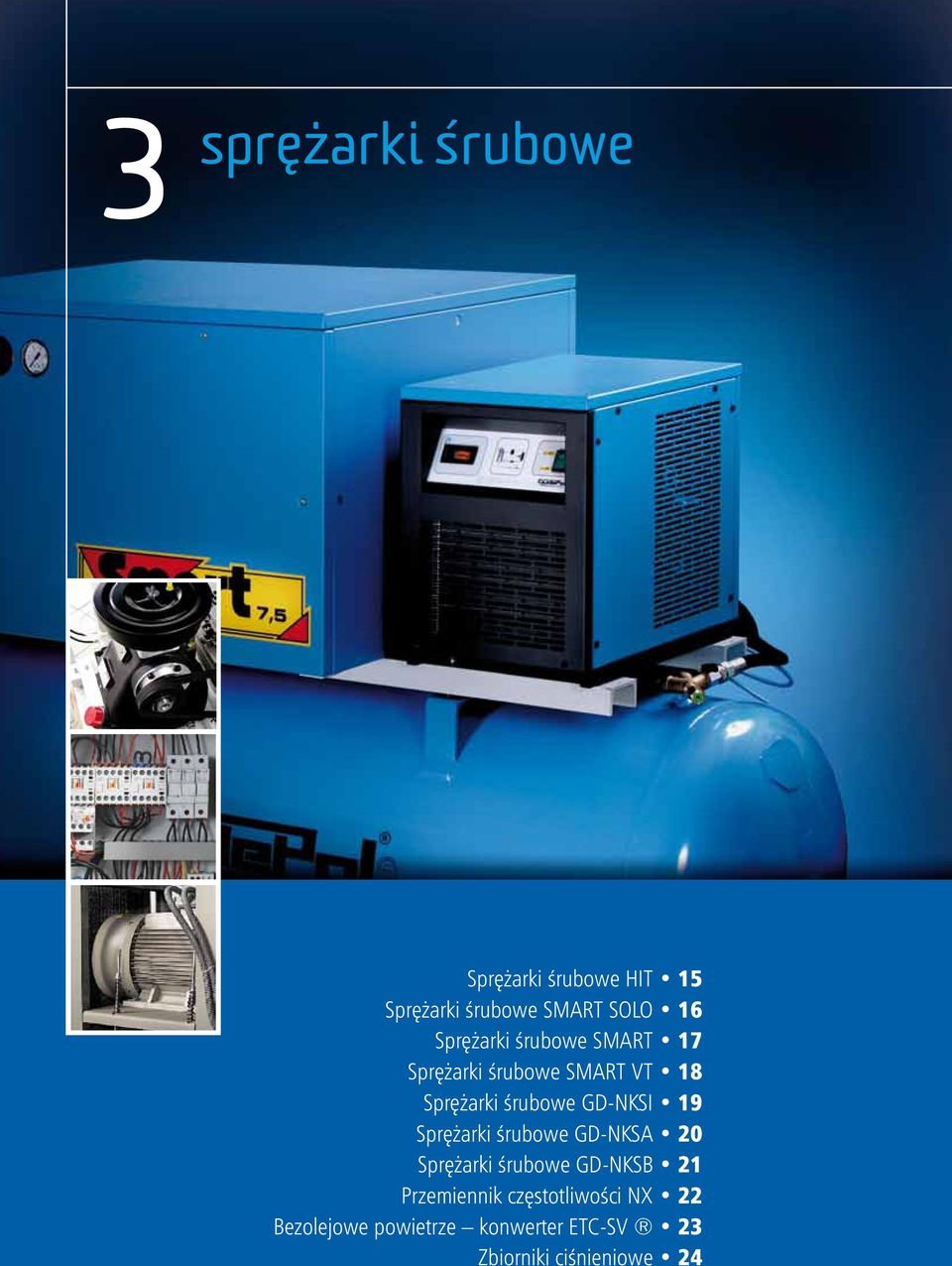

16 strona 14 GUDEPOL katalog produktów Sprężarki śrubowe HIT 15 Sprężarki śrubowe SMART SOLO 16 Sprężarki śrubowe SMART 17 Sprężarki śrubowe SMART VT 18 Sprężarki śrubowe GD-NKSI 19 Sprężarki śrubowe GD-NKSA 20 Sprężarki śrubowe GD-NKSB 21 Przemiennik częstotliwości NX 22 Bezolejowe powietrze konwerter ETC-SV 23 Zbiorniki ciśnieniowe 24

17 sprężarki śrubowe HIT sprężarki śrubowe 3 sprężarki śrubowe Sprężarki śrubowe to urządzenia coraz częściej używane jako źródło sprężonego powietrza tak w rzemiośle jak i w przemyśle. Dzięki konstrukcji z zastosowaniem materiałów najwyższej jakości oraz wysokiej sprawności stają się one pożądanym źródłem energii. Cicha praca to jedna z podstawowych zalet tych sprężarek. Sprężarki których systemy sterujące i kontrolne zapewniają pełną wizualizację parametrów w trakcie pracy. Przejrzysty panel sterujący pracą sprężarki, sygnalizujący zakłócenia w pracy i chroniący ją przed uszkodzeniem. Sprężarki dostępne jako urządzenia niezależne jak również z możliwością zabudowy na zbiorniku wraz z osuszaczem. Dlatego w ofercie znalazły się sprężarki w zakresie wydajności od 19 do 480 m 3 /h. sprężarki śrubowe HIT Cechy wspólne sprężarek HIT Elektroniczny panel sterujący kontrolujący pracę sprężarki z możliwością programowania podstawowych parametrów pracy i zabezpieczenia sprężarki. Na wyświetlaczu panelu elektronicznego sygnalizowane są również sygnały alarmowe blokad które zabezpieczają sprężarkę przed uszkodzeniem, jak również sygnały informacyjne dotyczące czasów przeglądów. Zwarta kompaktowa obudowa w połączeniu ze zbiornikiem powietrza. Kontrola kierunku obrotów lub zaniku fazy. Wbudowany przycisk awaryjnego zatrzymania. Opcjonalna zabudowa dodatkowo wyciszająca pracę sprężarki. Możliwość zainstalowania osuszacza z filtrem wstępnym. Nowatorskie rozwiązanie chłodnicy olejowej modułowo zespolonej z silnikiem elektrycznym. Zamocowanie zestawu pompującego na poduszkach wibroizolacyjnych zabezpiecza przed przekazywaniem drgań na zbiornik. Osuszacz zziębniczy (opcja wersja VT) Panel kontrolny sprężarka HIT wersja podstawowa sprężarka HIT-VT wersja podstawowa z filtrem i osuszaczem Automatyka Napęd bezpośredni (HIT3;4) sprężarka HIT-Q wersja podstawowa z wyciszeniem sprężarka HIT-QVT wersja podstawowa z filtrem, osuszaczem i wyciszeniem Kompaktowa obudowa Wyciszenie (opcja wersja Q) kod GD-HIT3/08/270 GD-HIT4/10/270 GD-HIT5/10/270 Poj. zbior. 270 litrów 270 litrów 270 litrów Hałas 75 db ( po wyciszeniu 69 db) 75 db ( po wyciszeniu 69 db) 72 db ( po wyciszeniu 67 db) Wydajność 320 / 19,2 (l/min / m 3 /h) 320 / 19,2 (l/min / m 3 /h) 470 / 28 (l/min / m 3 /h) Max. ciśnienie 8 bar 10 bar 10 bar Moc silnika 2,2 kw 3,0 kw 4,0 kw Moc silnika HP 3 HP 4 HP 5 HP Napięc. zasilania 400 V 400 V 400 V dł. x szer. x wys. 152 x 50 x 108 cm 152 x 50 x 108 cm 152 x 60 x 108 cm Ciężar 180 kg 200 kg 220 kg GUDEPOL katalog produktów strona 15

18 3 sprężarki śrubowe sprężarki śrubowe SMART SOLO sprężarki śrubowe SMART SOLO Cechy wspólne sprężarek śrubowych SMART sprężarka GD-SMART SOLO Elektroniczny panel sterujący kontrolujący pracę sprężarki z możliwością programowania podstawowych parametrów pracy i zabezpieczenia sprężarki. Na wyświetlaczu panelu elektronicznego sygnalizowane są również sygnały alarmowe blokad które zabezpieczają sprężarkę przed uszkodzeniem, jak również sygnały informacyjne dotyczące czasów przeglądów. Rozruch gwiazda-trójkąt ułatwiający rozruch. Zwarta kompaktowa obudowa. Kontrola kierunku obrotów lub zaniku fazy. Wbudowany przycisk awaryjnego zatrzymania. Standardowa obudowa wyciszająca pracę sprężarki. Zastosowanie chłodnicy olejowo - powietrznej zapewnia najwyższe parametry sprężarki nawet w trudnych warunkach. Nóżki z regulowanym poziomem umożliwiają łatwe ustawienie i wypoziomowanie. Łatwy do obsługi zestaw napinania pasków klinowych. Osłony obudowy łatwe do demontażu (zamki) ułatwiony dostęp serwisowy. kod GD-SMART5,5/08 GD-SMART5,5/10 GD-SMART5,5/13 Hałas 68 db 68 db 68 db Wydajność 800 / 48 (l/min / m 3 /h) 720 / 43 (l/min / m 3 /h) 650 / 39 (l/min / m 3 /h) Max. ciśnienie 8 bar 10 bar 13 bar Moc silnika kw 5,5 kw 5,5 kw 5,5 kw Napięc. zasilania 400 V 400 V 400 V dł. x szer. x wys. 110 x 75 x 63 cm 110 x 75 x 63 cm 110 x 75 x 63 cm Ciężar 205 kg 205 kg 205 kg kod GD-SMART7,5/08 GD-SMART7,5/10 GD-SMART7,5/13 Hałas 70 db 70 db 70 db Wydajność 1000 / 60 (l/min / m 3 /h) 900 / 54 (l/min / m 3 /h) 780 / 47 (l/min / m 3 /h) Max. ciśnienie 8 bar 10 bar 13 bar Moc silnika kw 7,5 kw 7,5 kw 7,5 kw Napięc. zasilania 400 V 400 V 400 V dł. x szer. x wys. 110 x 75 x 63 cm 110 x 75 x 63 cm 110 x 75 x 63 cm Ciężar 215 kg 215 kg 215 kg kod GD-SMART11/08 GD-SMART11/10 GD-SMART11/13 Hałas 70 db 70 db 70 db Wydajność 1600 / 96 (l/min / m 3 /h) 1450 / 87 (l/min / m 3 /h) 1150 / 69 (l/min / m 3 /h) Max. ciśnienie 8 bar 10 bar 13 bar Moc silnika kw 11 kw 11 kw 11 kw Napięc. zasilania 400 V 400 V 400 V dł. x szer. x wys. 110 x 75 x 63 cm 110 x 75 x 63 cm 110 x 75 x 63 cm Ciężar 235 kg 235 kg 235 kg kod GD-SMART15/10 GD-SMART15/13 Hałas 70 db 70 db Wydajność 1800/108 (l/min / m3/h) 1600/96 (l/min / m3/h) Max. ciśnienie 10 bar 13 bar Moc silnika kw 15 kw 15 kw Napięc. zasilania 400 V 400 V dł. x szer. x wys. 110 x 75 x 63 cm 110 x 75 x 63 cm Ciężar 235 kg 235 kg strona 16 GUDEPOL katalog produktów

19 sprężarki śrubowe SMART sprężarki śrubowe 3 sprężarki śrubowe SMART GD-SMART wersja podstawowa Cechy wspólne sprężarek śrubowych SMART Elektroniczny panel sterujący kontrolujący pracę sprężarki z możliwością programowania podstawowych parametrów pracy i zabezpieczenia sprężarki. Na wyświetlaczu panelu elektronicznego sygnalizowane są również sygnały alarmowe blokad które zabezpieczają sprężarkę przed uszkodzeniem, jak również sygnały informacyjne dotyczące czasów przeglądów. Rozruch gwiazda-trójkąt ułatwiający rozruch. Zwarta kompaktowa obudowa w połączeniu ze zbiornikiem powietrza. Kontrola kierunku obrotów lub zaniku fazy. Wbudowany przycisk awaryjnego zatrzymania. Standardowa obudowa wyciszająca pracę sprężarki. Możliwość zainstalowania osuszacza z filtrem wstępnym. Zastosowanie chłodnicy olejowo - powietrznej zapewnia najwyższe parametry sprężarki nawet w trudnych warunkach. Zamocowanie zestawu pompującego na poduszkach wibroizolacyjnych zabezpiecza przed przekazywaniem drgań na zbiornik. Łatwy do obsługi zestaw napinania pasków klinowych. Osłony obudowy łatwe do demontażu (zamki) ułatwiony dostęp serwisowy. kod GD-SMART5,5/08/270 GD-SMART5,5/10/270 GD-SMART5,5/13/270 Poj. zbior. 270 litres 270 litres 270 litres Hałas 68 db 68 db 68 db Wydajność 800 / 48 (l/min / m 3 /h) 720 / 43 (l/min / m 3 /h) 650 / 39 (l/min / m 3 /h) Max. ciśnienie 8 bar 10 bar 13 bar Moc silnika kw 5,5 kw 5,5 kw 5,5 kw Napięc. zasilania 400 V 400 V 400 V dł. x szer. x wys. 167 x 76 x 125 cm 167 x 76 x 125 cm 167 x 76 x 125 cm Ciężar 270 kg 270 kg 295 kg kod GD-SMART7,5/08/270 GD-SMART7,5/10/270 GD-SMART7,5/13/270 Poj. zbior. 270 litres 270 litres 270 litres Hałas 70 db 70 db 70 db Wydajność 1000 / 60 (l/min / m 3 /h) 900 / 54 (l/min / m 3 /h) 780 / 47 (l/min / m 3 /h) Max. ciśnienie 8 bar 10 bar 13 bar Moc silnika kw 7,5 kw 7,5 kw 7,5 kw Napięc. zasilania 400 V 400 V 400 V dł. x szer. x wys. 167 x 76 x 125 cm 167 x 76 x 125 cm 167 x 76 x 125 cm Ciężar 285 kg 285 kg 310 kg kod GD-SMART7,5/08/500 GD-SMART7,5/10/500 GD-SMART7,5/13/500 GD-SMART11/08/500 Poj. zbior. 500 litres 500 litres 500 litres 500 litres Hałas 70 db 70 db 70 db 70 db Wydajność 1000 / 60 (l/min / m 3 /h) 900 / 54 (l/min / m 3 /h) 780 / 47 (l/min / m 3 /h) 1600 / 96 (l/min / m 3 /h) Max. ciśnienie 8 bar 10 bar 13 bar 8 bar Moc silnika kw 7,5 kw 7,5 kw 7,5 kw 11 kw Napięc. zasilania 400 V 400 V 400 V 400 V dł. x szer. x wys. 194 x 76 x 132 cm 194 x 76 x 132 cm 194 x 76 x 132 cm 194 x 76 x 132 cm Ciężar 340 kg 340 kg 385 kg 360 kg kod GD-SMART11/10/500 GD-SMART11/13/500 GD-SMART15/10/500 GD-SMART15/13/500 Poj. zbior. 500 litres 500 litres 500 litres 500 litres Hałas 70 db 70 db 70 db 70 db Wydajność 1450 / 87 (l/min / m 3 /h) 1150 / 69 (l/min / m 3 /h) 1800/108 (l/min / m 3 /h) 1600/96 (l/min / m 3 /h) Max. ciśnienie 10 bar 13 bar 10 bar 13 bar Moc silnika kw 11 kw 11 kw 15 kw 15 kw Napięc. zasilania 400 V 400 V 400 V 400 V dł. x szer. x wys. 194 x 76 x 132 cm 194 x 76 x 132 cm 194x90x132 cm 194x90x132 cm Ciężar 360 kg 405 kg 378 kg 429 kg GUDEPOL katalog produktów strona 17

20 3 sprężarki śrubowe sprężarki śrubowe SMART VT sprężarki śrubowe SMART VT GD-SMART VT wersja z filtrem i osuszaczem Sprężarka SMART VT posiada wszystkie zalety wersji podstawowej. Dodatkowo wyposażona jest: Osuszacz ziębniczy zapewniający stały punkt rosy sprężonego powietrza +3 o C, wyposażony w automatyczny elektroniczny wyrzutnik wilgoci. Filtr wstępny o gradacji zanieczyszczeń 5µm chroniący osuszacz, wyposażony w automatyczny wyrzutnik wilgoci i wskaźnik zanieczyszczenia filtra. osuszacz ziębniczy filtr wstępny kod GD-SMART5,5/08/270VT GD-SMART5,5/10-270VT GD-SMART5,5/13-270VT Poj. zbior. 270 litres 270 litres 270 litres Hałas 68 db 68 db 68 db Wydajność 800 / 48 (l/min / m 3 /h) 720 / 43 (l/min / m 3 /h) 650 / 39 (l/min / m 3 /h) Max. ciśnienie 8 bar 10 bar 13 bar Moc silnika kw 5,5 kw 5,5 kw 5,5 kw Napięc. zasilania 400 V 400 V 400 V dł. x szer. x wys. 167 x 76 x 125 cm 167 x 76 x 125 cm 167 x 76 x 125 cm Ciężar 325 kg 325 kg 365 kg kod GD-SMART7,5/08-270VT GD-SMART7,5/10-270VT GD-SMART7,5/13-270VT Poj. zbior. 270 litres 270 litres 270 litres Hałas 70 db 70 db 70 db Wydajność 1000 / 60 (l/min / m 3 /h) 900 / 54 (l/min / m 3 /h) 780 / 47 (l/min / m 3 /h) Max. ciśnienie 8 bar 10 bar 13 bar Moc silnika kw 7,5 kw 7,5 kw 7,5 kw Napięc. zasilania 400 V 400 V 400 V dł. x szer. x wys. 167 x 76 x 125 cm 167 x 76 x 125 cm 167 x 76 x 125 cm Ciężar 335 kg 335 kg 375 kg kod GD-SMART7,5/08-500VT GD-SMART7,5/10-500VT GD-SMART7,5/13-500VT GD-SMART11/08-500VT Poj. zbior. 500 litres 500 litres 500 litres 500 litres Hałas 70 db 70 db 70 db 70 db Wydajność 1000 / 60 (l/min / m 3 /h) 900 / 54 (l/min / m 3 /h) 780 / 47 (l/min / m 3 /h) 1600 / 96 (l/min / m 3 /h) Max. ciśnienie 8 bar 10 bar 13 bar 8 bar Moc silnika kw 7,5 kw 7,5 kw 7,5 kw 11 kw Napięc. zasilania 400 V 400 V 400 V 400 V dł. x szer. x wys. 194 x 76 x 132 cm 194 x 76 x 132 cm 194 x 76 x 132 cm 194 x 76 x 132 cm Ciężar 395 kg 395 kg 415 kg 415 kg kod GD-SMART11/10-500VT GD-SMART11/13-500VT GD-SMART15/10/500VT GD-SMART15/13/500VT Poj. zbior. 500 litres 500 litres 500 litres 500 litres Hałas 70 db 70 db 70 db 70 db Wydajność 1450 / 87 (l/min / m 3 /h) 1150 / 69 (l/min / m 3 /h) 1800/108 (l/min / m 3 /h) 1600/96 (l/min / m 3 /h) Max. ciśnienie 10 bar 13 bar 10 bar 13 bar Moc silnika kw 11 kw 11 kw 15 kw 15 kw Napięc. zasilania 400 V 400 V 400 V 400 V dł. x szer. x wys. 194 x 76 x 132 cm 194 x 76 x 132 cm 194x90x132 cm 194x90x132 cm Ciężar 415 kg 435 kg 435 kg 480 kg strona 18 GUDEPOL katalog produktów

21 sprężarki śrubowe GD-NKSI sprężarki śrubowe 3 sprężarki GD-NKSI Cechy wspólne sprężarek śrubowych GD-NKSI Elektroniczny panel sterujący kontrolujący pracę sprężarki z możliwością programowania podstawowych parametrów pracy i zabezpieczenia sprężarki. Na wyświetlaczu panelu elektronicznego sygnalizowane są również sygnały alarmowe blokad które zabezpieczają sprężarkę przed uszkodzeniem, jak również sygnały informacyjne dotyczące czasów przeglądów. Zainstalowanie elektronicznego przetwornika ciśnienia ułatwia precyzyjne dobranie ciśnień roboczych w zakresie dostosowanym do potrzeb odbiorników w sieci sprężonego powietrza. Rozruch gwiazda-trójkąt ułatwiający rozruch. Zwarta kompaktowa obudowa, której wymiary umożliwiają transport przez wąskie drzwi. Nóżki z regulowanym poziomem umożliwiają łatwe ustawienie i wypoziomowanie. Kontrola kierunku obrotów lub zaniku fazy. Wbudowany przycisk awaryjnego zatrzymania. Obudowa wyciszająca dzięki zastosowaniu specjalnych materiałów dźwiękochłonnych. Umieszczenie chłodnicy olejowo-powietrznej w górnej części obudowy zapewnia najbardziej optymalne parametry pracy sprężarki. Zamocowanie zestawu pompującego na poduszkach wibroizolacyjnych zabezpiecza przed przekazywaniem drgań na obudowę. Łatwy do obsługi zestaw napinania pasków klinowych. Osłony obudowy łatwe do demontażu (zamki) ułatwiony dostęp serwisowy. Silnik z napinaczem Panel kontrolny Automatyka Moduł śrubowy Chłodnica olejowo-powietrzna Wyciszenie kod GD-NKSI7,5/08 GD-NKSI7,5/10 GD-NKSI7,5/13 GD-NKSI11/08 Hałas 68 db 68 db 68 db 69 db Wydajność 1150 / 69 (l/min / m 3 /h) 1000 / 60 (l/min / m 3 /h) 800 / 48 (l/min / m 3 /h) 1800 / 108,2 (l/min / m 3 /h) Max. ciśnienie 8 bar 10 bar 13 bar 8 bar Moc silnika kw 7,5 kw 7,5 kw 7,5 kw 11 kw Napięc. zasilania 400 V 400 V 400 V 400 V dł. x szer. x wys. 71 x 86 x 110 cm 71 x 86 x 110 cm 71 x 86 x 110 cm 71 x 86 x 110 cm Ciężar 220 kg 220 kg 220 kg 230 kg kod GD-NKSI11/10 GD-NKSI11/13 GD-NKSI15/10 GD-NKSI15/13 Hałas 69 db 69 db 69 db 69 db Wydajność 1450 / 87 (l/min / m 3 /h) 1160 / 69,7 (l/min / m 3 /h) 2000 / 120,2 (l/min / m 3 /h) 1600 / 96,1 (l/min / m 3 /h) Max. ciśnienie 10 bar 13 bar 10 bar 13 bar Moc silnika kw 11 kw 11 kw 15 kw 15 kw Napięc. zasilania 400 V 400 V 400 V 400 V dł. x szer. x wys. 71 x 86 x 110 cm 71 x 86 x 110 cm 71 x 86 x 110 cm 71 x 86 x 110 cm Ciężar 230 kg 230 kg 300 kg 300 kg GUDEPOL katalog produktów strona 19

22 3 sprężarki śrubowe sprężarki śrubowe GD-NKSA sprężarki śrubowe GD-NKSA Cechy wspólne sprężarek śrubowych GD-NKSA Elektroniczny panel sterujący kontrolujący pracę sprężarki z możliwością programowania podstawowych parametrów pracy i zabezpieczenia sprężarki. Na wyświetlaczu panelu elektronicznego sygnalizowane są również sygnały alarmowe blokad które zabezpieczają sprężarkę przed uszkodzeniem, jak również sygnały informacyjne dotyczące czasów przeglądów. Zainstalowanie elektronicznego przetwornika ciśnienia ułatwia precyzyjne dobranie ciśnień roboczych w zakresie dostosowanym do potrzeb odbiorników w sieci sprężonego powietrza. Rozruch gwiazda-trójkąt ułatwiający rozruch. Zwarta kompaktowa obudowa, której wymiary umożliwiają transport przez wąskie drzwi. Nóżki z regulowanym poziomem umożliwiają łatwe ustawienie i wypoziomowanie. Kontrola kierunku obrotów lub zaniku fazy. Wbudowany przycisk awaryjnego zatrzymania. Obudowa wyciszająca dzięki zastosowaniu specjalnych materiałów dźwiękochłonnych. Umieszczenie chłodnicy olejowo-powietrznej w górnej części obudowy zapewnia najbardziej optymalne parametry pracy sprężarki. Zamocowanie zestawu pompującego na poduszkach wibroizolacyjnych zabezpiecza przed przekazywaniem drgań na obudowę. Łatwy do obsługi zestaw napinania pasków klinowych. Osłony obudowy łatwe do demontażu (zamki) ułatwiony dostęp serwisowy. Silnik z napinaczem Panel kontrolny Automatyka Moduł śrubowy Chłodnica olejowo-powietrzna Wyciszenie kod GD-NKSA15/08 GD-NKSA18,5/08 GD-NKSA18,5/10 GD-NKSA18,5/13 Hałas 68 db 68 db 68 db 68 db Wydajność 2500 / 150 (l/min / m 3 /h) 3150 / 189,3 (l/min / m 3 /h) 2700 / 162,3 (l/min / m 3 /h) 2200 / 132,2 (l/min / m 3 /h) Max. ciśnienie 8 bar 8 bar 10 bar 13 bar Moc silnika kw 18,5 kw 18,5 kw 18,5 kw 18,5 kw Napięc. zasilania 400 V 400 V 400 V 400 V dł. x szer. x wys. 110 x 85 x 131,5 cm 110 x 85 x 131,5 cm 110 x 85 x 131,5 cm 110 x 85 x 131,5 cm Ciężar 320 kg 360 kg 360 kg 360 kg kod GD-NKSA22/08 GD-NKSA22/10 GD-NKSA22/13 Hałas 69 db 69 db 69 db Wydajność 3600 / 216,3 (l/min / m 3 /h) 3150 / 189,3 (l/min / m 3 /h) 2700 / 162,3 (l/min / m 3 /h) Max. ciśnienie 8 bar 10 bar 13 bar Moc silnika kw 22 kw 22 kw 22 kw Napięc. zasilania 400 V 400 V 400 V dł. x szer. x wys. 110 x 85 x 131,5 cm 110 x 85 x 131,5 cm 110 x 85 x 131,5 cm Ciężar 390 kg 390 kg 390 kg strona 20 GUDEPOL katalog produktów

23 sprężarki śrubowe GD-NKSB sprężarki śrubowe 3 sprężarki śrubowe GD-NKSB Cechy wspólne sprężarek śrubowych GD-NKSB Elektroniczny panel sterujący kontrolujący pracę sprężarki z możliwością programowania podstawowych parametrów pracy i zabezpieczenia sprężarki. Na wyświetlaczu panelu elektronicznego sygnalizowane są również sygnały alarmowe blokad które zabezpieczają sprężarkę przed uszkodzeniem, jak również sygnały informacyjne dotyczące czasów przeglądów. Zainstalowanie elektronicznego przetwornika ciśnienia ułatwia precyzyjne dobranie ciśnień roboczych w zakresie dostosowanym do potrzeb odbiorników w sieci sprężonego powietrza. Rozruch gwiazda-trójkąt ułatwiający rozruch. zwarta kompaktowa obudowa, której wymiary umożliwiają transport przez wąskie drzwi. Montaż przemiennika częstotliwości (falownika) opcjonalnie. Nóżki z regulowanym poziomem umożliwiają łatwe ustawienie i wypoziomowanie. Kontrola kierunku obrotów lub zaniku fazy. wbudowany przycisk awaryjnego zatrzymania. Obudowa wyciszająca dzięki zastosowaniu specjalnych materiałów dźwiękochłonnych. Umieszczenie chłodnicy olejowo-powietrznej w górnej części obudowy zapewnia najbardziej optymalne parametry pracy sprężarki. Zamocowanie zestawu pompującego na poduszkach wibroizolacyjnych zabezpiecza przed przekazywaniem drgań na obudowę. Łatwy do obsługi zestaw napinania pasków klinowych. Osłony obudowy łatwe do demontażu (zamki) ułatwiony dostęp serwisowy. Silnik z napinaczem Panel kontrolny Automatyka Moduł śrubowy Chłodnica olejowo-powietrzna Wyciszenie kod GD-NKSB30/08 GD-NKSB 30/10 GD-NKSB30/13 GD-NKSB37/08 GD-NKSB37/10 Hałas 70 db 70 db 70 db 70 db 70 db Wydajność 5500 / 330 (l/min / m 3 /h) 4800 / 288 (l/min / m 3 /h) 4200 / 252 (l/min / m 3 /h) 6300 / 378 (l/min / m 3 /h) 5700 / 342 (l/min / m 3 /h) Max. ciśnienie 8 bar 10 bar 13 bar 8 bar 10 bar Moc silnika kw 30 kw 30 kw 30 kw 37 kw 37 kw Napięc. zasilania 400 V 400 V 400 V 400 V dł. x szer. x wys. 175 x 90 x 70 cm 175 x 90 x 70 cm 175 x 90 x 70 cm 175 x 90 x 70 cm 175 x 90 x 70 cm Ciężar 880 kg 880 kg 880 kg 890 kg 890 kg kod GD-NKSB37/13 GD-NKSB45/08 GD-NKSB45/10 GD-NKSB45/13 Hałas 70 db 70 db 70 db 70 db Wydajność 5100 / 306 (l/min / m3/h) 7300 / 438 (l/min / m3/h) 6400 / 384 (l/min / m3/h) 6000 / 360 (l/min / m3/h) Max. ciśnienie 13 bar 8 bar 10 bar 13 bar Moc silnika kw 37 kw 45 kw 45 kw 45 kw Napięc. zasilania 400 V 400 V 400 V 400 V dł. x szer. x wys. 175 x 90 x 70 cm 175 x 90 x 70 cm 175 x 90 x 70 cm 175 x 90 x 70 cm Ciężar 890 kg 972 kg 972 kg 972 kg GUDEPOL katalog produktów strona 21

24 3 sprężarki śrubowe falownik przemiennik częstotliwości NX Czym jest przemiennik częstotliwości i do czego służy? Najogólniej można powiedzieć, że przemiennik częstotliwości jest urządzeniem elektronicznym, którego zadaniem jest przekształcanie energii prądu przemiennego o stałej amplitudzie napięcia i stałej częstotliwości na energię o regulowanej do potrzeb zmiennej częstotliwości i zmiennej amplitudzie napięcia. Przemiennik częstotliwości jest urządzeniem służącym do płynnej regulacji prędkości obrotowej silników elektrycznych z zachowaniem jak najlepszych ich parametrów ruchowych. Zastosowanie przemiennika częstotliwości w naszych sprężarkach śrubowych pozwoliło na uzyskanie bardzo dobrych właściwości regulacyjnych silników indukcyjnych, zapewniając przy właściwym sterowaniu uzyskiwanie pełnego momentu silnika przy niskich prędkościach obrotowych z utrzymaniem stałego ciśnienia w sieci sprężonego powietrza przy zmiennym jego wypływie. Każda sprężarka śrubowa z przetwornicą częstotliwości ma możliwość regulacji obrotów w zakresie od 50% do 100%, a co z tym się wiąże również w tym zakresie wydajności. Układ bezstopniowego regulowania obrotami sprężarki to najbardziej ekonomiczny sposób regulacji. Podstawowe zalety to niższe w porównaniu ze sprężarkami sterowanymi tradycyjnie zużycie energii elektrycznej i utrzymywanie stałego zadanego ciśnienia w sieci sprężonego powietrza. Zalety zastosowania przemiennika częstotliwości w sprężarkach śrubowych Firmy GUDEPOL Ekonomiczna eksploatacja z zastosowaniem najwyższej jakości przemienników częstotliwości. Lepsza praca nawet przy małych pojemnościach zbiornika wyrównawczego. Stałe ciśnienie w sieci sprężonego powietrza. Łagodny rozruch sprężarki: niski prąd rozruchu brak uderzeń pulsacyjnych w sieci sprężonego powietrza Większa niezawodność: łagodny płynny rozruch i przyspieszanie płynne hamowanie (dzięki czemu zmniejszenie obciążeń mechanicznych i elektrycznych) większa trwałość ruchomych elementów konstrukcyjnych Sterownik mikroprocesorowy chroniący sprężarkę poprzez układy kontrolny i monitorujący główne parametry pracy. Niższe koszty eksploatacji. Płynna regulacja obrotów sprężarki w zakresie od 50% do 100% obrotów. Współczynnik mocy silnika cos fi utrzymywany na najwyższym poziomie w pełnym zakresie obrotów. Łagodne zmiany wartości prądu, napięcia i częstotliwości. strona 22 GUDEPOL katalog produktów

25 konwerter ETC-SV sprężarki śrubowe 3 bezolejowe powietrze konwerter ETC-SV W procesie katalitycznego utleniania, konwerter ETC przekształca aktywnie olej oraz węglowodory znajdujący się w sprężonym powietrzu na wodę oraz dwutlenek węgla. Konwerter ETC w procesie ciągłym dostarcza sprężone powietrze w normie jakości DIN ISO klasa 1, czyli zawartością cząsteczek oleju wynosi < mg/nm 3 oraz kondensat całkowicie wolny od oleju. Dzięki technologi katalitycznej w uzdatnianiu sprężonego powietrza, ETC jest rozwiązaniem technicznym, które sprawdziło się na przestrzeni wielu lat w przemyśle motoryzacyjnym oraz chemicznym. W porównaniu do klasycznego systemu filtracji poprzez aktywny węgiel, jakość sprężonego powietrza jest stale utrzymywana przez godzin pracy. Nasycenie oraz ryzyko przebicia związków węglowodorowych w porównaniu do kompresorów bezolejowych, jakość sprężonego powietrza nie zależy od związków wodorotlenowych pochodzących z powietrza zasysanego przez kompresor. Działanie katalitycznego konwertera jest niezależna od temperatury oraz wilgoci sprężonego powietrza które ma być uzdatniane ze sprężarki 5-16 bar do osuszacza 11 Przekrój ETC-SV 1. Sprężone powietrze zawierające olej 2. Separator wstępny (VS) 3. Moduł VS (opcja) 4. Wymiennik ciepła 5. Zbiornik konwertera 6. Elektryczna grzałka 7. Katalizator 8. Filtr dokładny (opcja) 9. Zawór minimalnego ciśnienia (DHSV) 10. Tablica kontrolna 11. Sprężone powietrze bezolejowe sprężarka konwerter ETC osuszacz Zalety oraz cechy szczególne Gwarantowane bezolejowe powietrze w w normie jakości DIN ISO klasa 1 potwierdzona certyfikatami TUV. Całkowicie zabezpieczony system, chroniący sieć pneumatyczną przed dostaniem się drobin oleju w przypadku jakiejkolwiek awarii konwertera Gwarancja działania katalizatora przez godzin (max. 30 miesięcy) dla związków wodorotlenkowych na wejściu do ETC nawet do 200 mg/nm 3 Zaawansowana insolacja konwertera oraz obudowa, redukuje konsumpcje energii do max. 0,01 kwh/m 3 Spadek ciśnienia dla ETC-SV wynosi około 0,4 bar przy ciśnieniu roboczym 7 bar. Minimalizuje zawartość bakterii, grzybów i drobnoustrojów w sprężonym powietrzu. Kondensat zebrany w ETC posiada niski współczynnik oleju <2 mg/litr oraz ph na poziomie 6-7 w związku z tym można go odprowadzać bez dodatkowych separatorów. W katalizatorze, silikonowe monomery są zaabsorbowane oraz przekształcane na krzemiany Obciążalność konwertera ETC jest na poziomie 20 to 110% nominalnego przepływu przy użyciu modułu VS Przedłużona żywotność osuszacza adsorpcyjnego GUDEPOL katalog produktów strona 23

26 3 sprężarki śrubowe zbirniki ciśnieniowe zbiorniki ciśnieniowe Zbiorniki ciśnieniowe z kompletną dokumentacją wymaganą przy rejestracji w rejonowym UDT. Możliwość dobrania uzbrojenia, dobór zależny od wydajności sprężarki zasilającej. W naszej ofercie znajdziecie Państwo dwa rodzaje zbiorników malowane proszkowo w kolorze niebieskim Heavy Duty 100% ocynku wewnątrz i zewnątrz, norma zabezpieczenia antykorozyjnego PN-EN ISO Zbiorniki ciśnieniowe pionowe WYMIARY Pojemność kod Max. ciś. A B C D E F G M L1 L2 270 ZB270-11VP ZB300-15VP ZB500-11VP ZB500-16VP ZB VP ZB VP Zbiorniki ciśnieniowe pionowe PRZYŁĄCZA Pojemność kod Weight kg 270 ZB270-11VP 1/2 1 3/8 1 1/ ,5 300 ZB300-15VP 1/2 1 3/8 1 1/ ZB500-11VP 1/2 1 3/8 1 1/ ZB500-16VP 1/2 1 3/8 1 1/ ZB VP 2 2 3/ / ZB VP 2 2 1/ / strona 24 GUDEPOL katalog produktów

27 Edukacja 26 Osuszacze ziębnicze 27 Osuszacze adsorpcyjne 28 Filtry separatory 29 Separatory woda-olej 30 GUDEPOL katalog produktów strona 25

28 4 uzdatnianie edukacja edukacja Osuszacze - tak zwane schładzarki mają za zadanie w instalacjach sprężonego powietrza eliminację wody. W procesie sprężania wytwarza się znaczna ilość ciepła, tak więc sprężone powietrze po opuszczeniu sprężarki jest na tyle gorące, że w zetknięciu z warunkami zewnętrznymi na zasadzie różnicy temperatur wytrąca się (skrapla) woda. Osuszacz ziębniczy ma za zadanie osuszenie sprężonego powietrza do wymaganego punktu rosy (min.+3 C). Wilgotność względna powietrza, która przed jego osuszeniem wynosi 100%, obniża się do zaledwie 21% (tj.0,75g H2O) za osuszaczem ziębniczym (dla punktu rosy+3 C). Dopływające do osuszacza sprężone powietrze o temperaturze +30 C +45 C jest wstępnie schładzane w wymienniku powietrze/powietrze w zakresie temperatur +14 C +23 C. Następnie w parowniku W procesie sprężania uczestniczy wiele substancji zanieczyszczających o przeróżnym pochodzeniu. W zależności od warunków panujących w sprężarkowni są to: cząstki stałe, kondens (mieszanina wody oleju) wywodzący się z procesu sprężania oraz odpady z rur i innych elementów wchodzących w skład sieci. Aby osiągnąć oczekiwaną klasę czystości powietrza, należy określić normę czystości powietrza na wejściu do danego odbiornika. Gdy juz mamy określone parametry pracy, możemy Państwu dostosować stacje przygotowania powietrza dobierając osuszacz (str ) oraz filtry (str. 29), w celu ochrony jednostki oraz wydłużenia okresu eksploatacji urządzenia końcowego. Nasze systemy są przewidziane dla niemalże każdej branży przemysłu. strona 26 GUDEPOL katalog produktów obiegu chłodniczego powietrze ulega dalszemu schodzeniu i osiąga zadaną temperaturę punktu rosy+3 C. W nowoczesnych instalacjach sprężonego powietrza zastosowanie osuszaczy ma priorytetowe znaczenie. Wytrącanie wody poza układ przedłuża żywotność wszystkich urządzeń zasilanych powietrzem, (a w niektórych przypadkach obecność wody w instalacjach uniemożliwia pracę. Klasy jakości ISO Klasa jakości Max cząstki stałe wielkość w mikronach Punkt rosy stopnie Celsjusza Olej mg/m3 1 0,1-70 0, , >

29 osucszacze ziębnicze sprężarki śrubowe 4 Cechy osuszacza GO-R oraz VT: osuszacze ziębnicze Wymiennik ciepła ze stali nierdzewnej. Niewiele elementów to mała awaryjność. Skraplacz i wymiennik o wysokiej wydajności. Wentylator o wysokiej niezawodności. Niskie zużycie energii elektrycznej. Wskaźnik kontrolny. Cicha praca. Automatyczny wyrzutnik wilgoci. Osuszacz VT Osuszacz GO-R Cechy wspólne osuszaczy ziębniczych Osuszacze firmy GUDEPOL to urządzenia o kompaktowej konstrukcji wykonane z wysokiej jakości materiałów. Układ elementów wewnątrz osusacza został zaprojektowany tak, aby uniknąć niepotrzebnych połączeń, tym samym ewentualnych nieszczelności, awarii. Obieg chłodniczy wypełniony jest przyjaznym dla środowiska czynnikiem R134a. System sterowania jest w pełni automatyczny oraz energooszczędny. Typ Wydajność [l/min] Ciś. max [bar] OSUSZACZE ZIĘBNICZE VT Pobór mocy [kw] Napięcie Przył. [V] Przyłącze [cal] Wymiary [cm] VT-20 OZ6010VT , /2 33x50x36 25 VT-30 OZ6011VT , /2 33x50x36 25 VT-50 OZ6012VT , /2 33x50x36 30 VT-70 OZ6013VT , /4 48x68x41 43 VT-100 OZ6014VT , /4 48x68x41 47 VT-130 OZ6015VT , /4 48x68x41 50 VT-160 OZ6016VT , /4 48x68x41 55 VT-220 OZ6017VT , /4 60x70x49 66 VT-270 OZ6018VT /4 60x70x49 75 VT-330 OZ6019VT , /4 60x70x49 80 Ciężar [kg] Typ Wydajność [l/min] Ciś. max [bar] OSUSZACZE ZIĘBNICZE GO-R Pobór mocy [kw] Napięcie [V] Przyłącze [cal] Wymiary [cm] GO-R 300 OZ , /8 39x32x32 20 GO-R 500 OZ , /8 39x32x32 20 GO-R 2300 OZ , x36x86 50 GO-R 2700 OZ , x36x86 53 GO-R 4000 OZ , x36x86 58 GO-R 5300 OZ , x44x97 72 GO-R 6000 OZ , x44x97 78 GO-R 7800 OZ , x44x97 85 GO-R 9700 OZ , x49x GO-R OZ , x49x GO-R OZ , x49x GO-R OZ , /2 82x151x Ciężar [kg] GUDEPOL katalog produktów strona 27
