Instrukcja sprawdzania sprężarek

Wielkość: px
Rozpocząć pokaz od strony:

Download "Instrukcja sprawdzania sprężarek"

Transkrypt

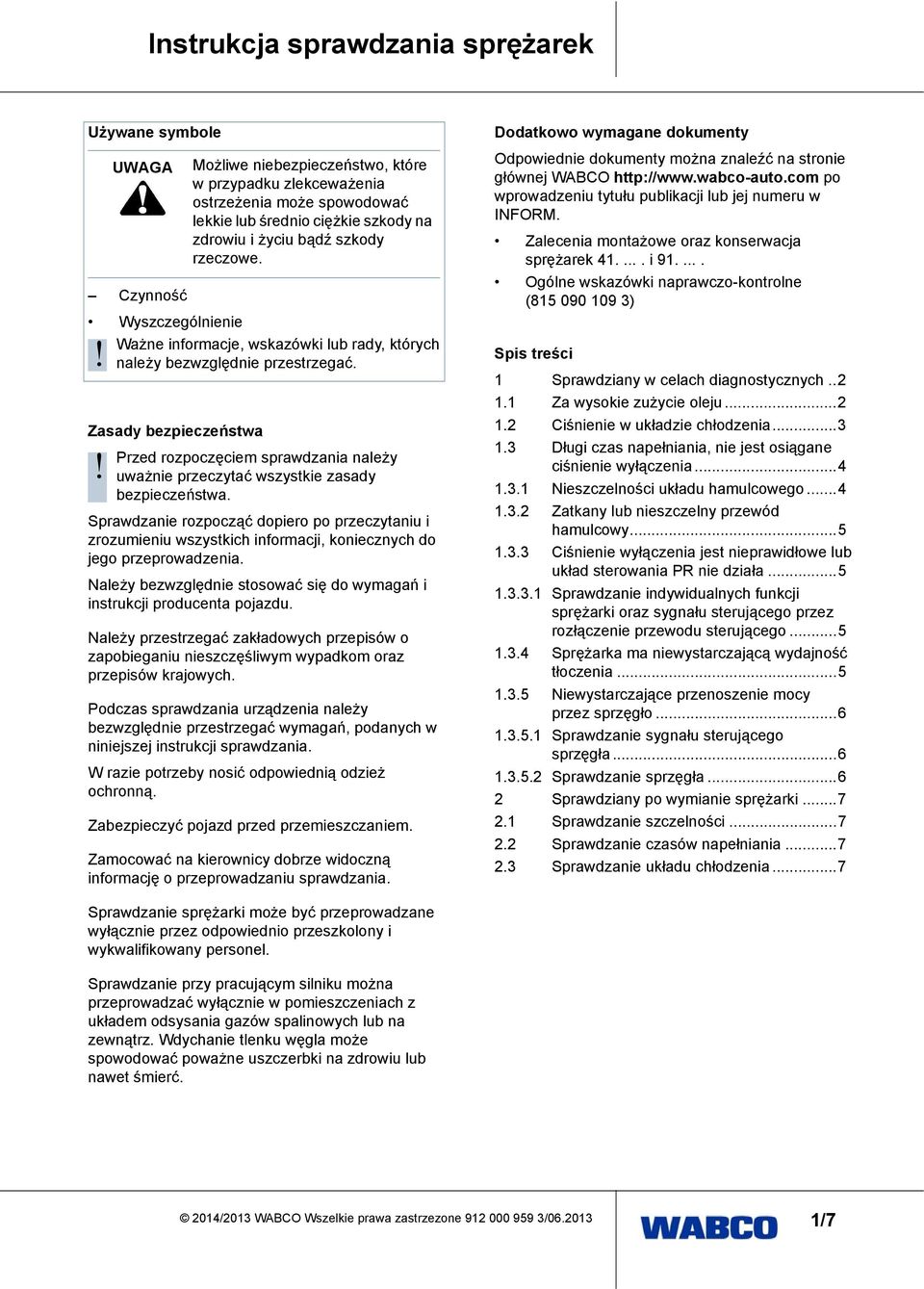

1 Używane symbole Czynność Wyszczegól Ważne informacje, wskazówki lub rady, których należy bezwzględ przestrzegać.! UWAGA Możliwe bezpieczeństwo, które w przypadku zlekceważenia ostrzeżenia może spowodować lekkie lub średnio ciężkie szkody na zdrowiu i życiu bądź szkody rzeczowe. Zasady bezpieczeństwa Przed rozpoczęciem sprawdzania należy! uważ przeczytać wszystkie zasady bezpieczeństwa. Sprawdza rozpocząć dopiero po przeczytaniu i zrozumieniu wszystkich informacji, kocznych do jego przeprowadzenia. Należy bezwzględ stosować się do wymagań i instrukcji producenta pojazdu. Należy przestrzegać zakładowych przepisów o zapobieganiu szczęśliwym wypadkom oraz przepisów krajowych. Podczas sprawdzania urządzenia należy bezwzględ przestrzegać wymagań, podanych w nijszej instrukcji sprawdzania. W razie potrzeby nosić odpowiednią odzież ochronną. Zabezpieczyć pojazd przed przemieszczam. Zamocować na kierownicy dobrze widoczną informację o przeprowadzaniu sprawdzania. Dodatkowo wymagane dokumenty Odpowied dokumenty można znaleźć na stro głównej WABCO po wprowadzeniu tytułu publikacji lub jej numeru w INFORM. Zalecenia montażowe oraz konserwacja sprężarek i Ogólne wskazówki naprawczo-kontrolne ( ) Spis treści 1 Sprawdziany w celach diagnostycznych Za wysokie zużycie oleju Ciś w układzie chłodzenia Długi czas napełniania, jest osiągane ciś wyłączenia Nieszczelności układu hamulcowego Zatkany lub szczelny przewód hamulcowy Ciś wyłączenia jest prawidłowe lub układ sterowania PR działa Sprawdza indywidualnych funkcji sprężarki oraz sygnału sterującego przez rozłącze przewodu sterującego Sprężarka ma wystarczającą wydajność tłoczenia Niewystarczające przenosze mocy przez sprzęgło Sprawdza sygnału sterującego sprzęgła Sprawdza sprzęgła Sprawdziany po wymia sprężarki Sprawdza szczelności Sprawdza czasów napełniania Sprawdza układu chłodzenia...7 Sprawdza sprężarki może być przeprowadzane wyłącz przez odpowiednio przeszkolony i wykwalifikowany personel. Sprawdza przy pracującym silniku można przeprowadzać wyłącz w pomieszczeniach z układem odsysania gazów spalinowych lub na zewnątrz. Wdycha tlenku węgla może spowodować poważne uszczerbki na zdrowiu lub nawet śmierć. 1/7

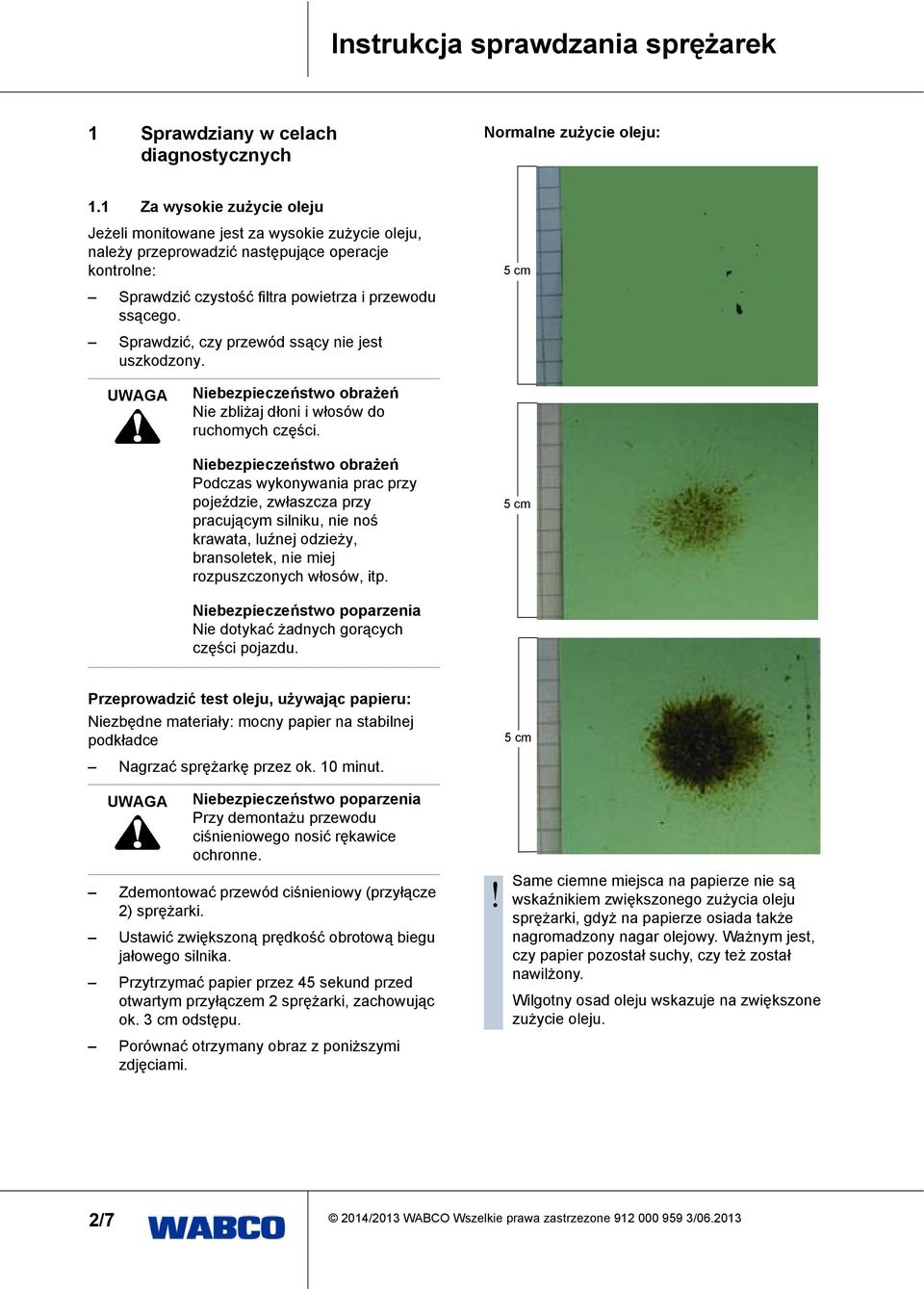

2 1 Sprawdziany w celach diagnostycznych Normalne zużycie oleju: 1.1 Za wysokie zużycie oleju Jeżeli monitowane jest za wysokie zużycie oleju, należy przeprowadzić następujące operacje kontrolne: Sprawdzić czystość filtra powietrza i przewodu ssącego. Sprawdzić, czy przewód ssący jest uszkodzony. UWAGA Niebezpieczeństwo obrażeń Nie zbliżaj dłoni i włosów do ruchomych części. Niebezpieczeństwo obrażeń Podczas wykonywania prac przy pojeździe, zwłaszcza przy pracującym silniku, noś krawata, luźnej odzieży, bransoletek, miej rozpuszczonych włosów, itp. Niebezpieczeństwo poparzenia Nie dotykać żadnych gorących części pojazdu. Przeprowadzić test oleju, używając papieru: Niezbędne materiały: mocny papier na stabilnej podkładce Nagrzać sprężarkę przez ok. 10 minut. UWAGA Niebezpieczeństwo poparzenia Przy demontażu przewodu ciśniowego nosić rękawice ochronne. Zdemontować przewód ciśniowy (przyłącze 2) sprężarki. Ustawić zwiększoną prędkość obrotową biegu jałowego silnika. Przytrzymać papier przez 45 sekund przed otwartym przyłączem 2 sprężarki, zachowując ok. 3 cm odstępu. Porównać otrzymany obraz z poniższymi zdjęciami.! Same ciemne miejsca na papierze są wskaźnikiem zwiększonego zużycia oleju sprężarki, gdyż na papierze osiada że nagromadzony nagar olejowy. Ważnym jest, czy papier pozostał suchy, czy też został nawilżony. Wilgotny osad oleju wskazuje na zwiększone zużycie oleju. 2/7

3 Za wysokie zużycie oleju:! Wilgoć widać po promienistym rozpływaniu się. Wymiana tylko głowicy cylindrów wystarcza do zapobieżenia zwiększonemu zużyciu oleju. Wymienić sprężarkę, aby spowodować uszkodzenia innych części układu hamulcowego. 1.2 Ciś w układzie chłodzenia Kontrola szczelności głowicy cylindrów sprężarki: Szczel zamknąć jedno z przyłączy chłodziwa (np. przyłącze 9.1). Do przyłącza chłodziwa podłączyć adapter do sprężonego powietrza. Do obszaru chłodziwa podać ciś maks. 12 bar. Sprawdzić przyłącze ssące, czy wydostaje się z go powietrze (ew. powstawa pęcherzyków, spray do poszukiwania szczelności). Sprawdzić przyłącze ciśniowe, czy wydostaje się z go powietrze (ew. powstawa pęcherzyków, spray do poszukiwania szczelności). Zwrócić uwagę na szczelności na zewnątrz. 3/7

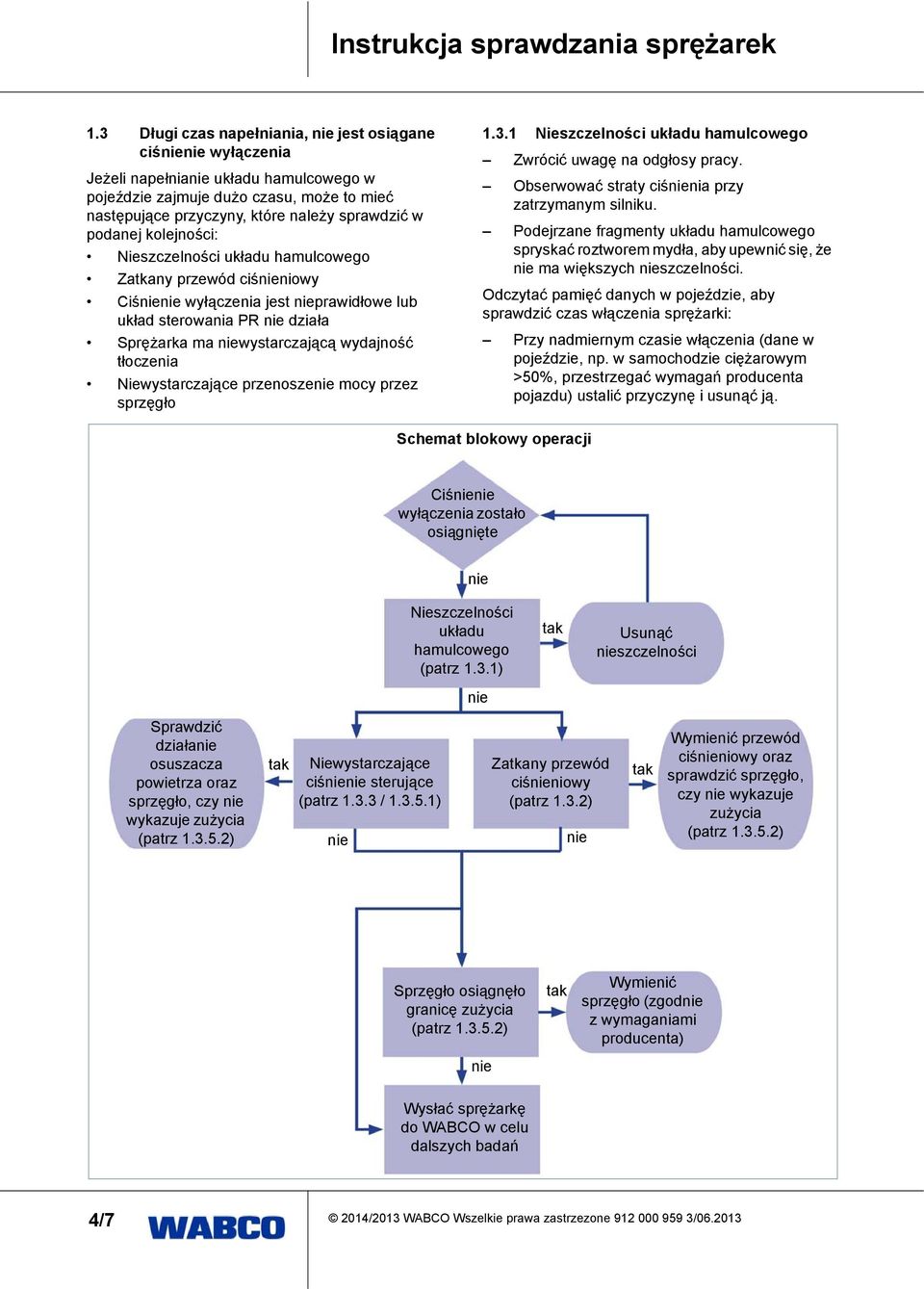

4 1.3 Długi czas napełniania, jest osiągane ciś wyłączenia Jeżeli napełnia układu hamulcowego w pojeździe zajmuje dużo czasu, może to mieć następujące przyczyny, które należy sprawdzić w podanej kolejności: Nieszczelności układu hamulcowego Zatkany przewód ciśniowy Ciś wyłączenia jest prawidłowe lub układ sterowania PR działa Sprężarka ma wystarczającą wydajność tłoczenia Niewystarczające przenosze mocy przez sprzęgło Nieszczelności układu hamulcowego Zwrócić uwagę na odgłosy pracy. Obserwować straty ciśnia przy zatrzymanym silniku. Podejrzane fragmenty układu hamulcowego spryskać roztworem mydła, aby upewnić się, że ma większych szczelności. Odczytać pamięć danych w pojeździe, aby sprawdzić czas włączenia sprężarki: Przy nadmiernym czasie włączenia (dane w pojeździe, np. w samochodzie ciężarowym >50%, przestrzegać wymagań producenta pojazdu) ustalić przyczynę i usunąć ją. Schemat blokowy operacji Ciś wyłączenia zostało osiągnięte Nieszczelności układu hamulcowego (patrz 1.3.1) Usunąć szczelności Sprawdzić działa osuszacza powietrza oraz sprzęgło, czy wykazuje zużycia (patrz ) Niewystarczające ciś sterujące (patrz / ) Zatkany przewód ciśniowy (patrz 1.3.2) Wymienić przewód ciśniowy oraz sprawdzić sprzęgło, czy wykazuje zużycia (patrz ) Sprzęgło osiągnęło granicę zużycia (patrz ) Wymienić sprzęgło (zgod z wymaganiami producenta) Wysłać sprężarkę do WABCO w celu dalszych badań 4/7

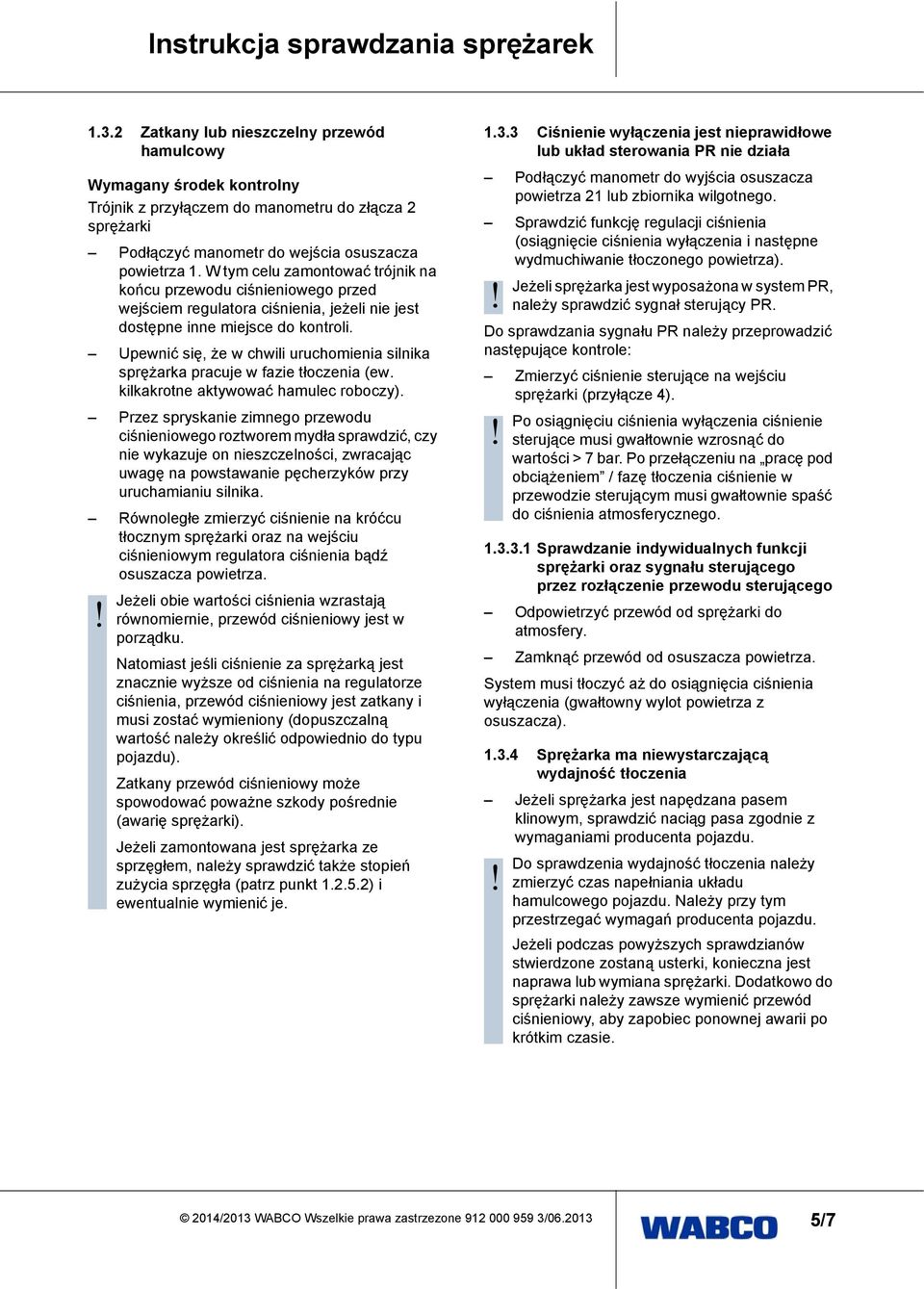

5 1.3.2 Zatkany lub szczelny przewód hamulcowy Wymagany środek kontrolny Trójnik z przyłączem do manometru do złącza 2 sprężarki Podłączyć manometr do wejścia osuszacza powietrza 1. W tym celu zamontować trójnik na końcu przewodu ciśniowego przed wejściem regulatora ciśnia, jeżeli jest dostępne inne miejsce do kontroli. Upewnić się, że w chwili uruchomienia silnika sprężarka pracuje w fazie tłoczenia (ew. kilkakrotne aktywować hamulec roboczy). Przez spryska zimnego przewodu ciśniowego roztworem mydła sprawdzić, czy wykazuje on szczelności, zwracając uwagę na powstawa pęcherzyków przy uruchamianiu silnika. Równoległe zmierzyć ciś na króćcu tłocznym sprężarki oraz na wejściu ciśniowym regulatora ciśnia bądź osuszacza powietrza. Jeżeli obie wartości ciśnia wzrastają! równomier, przewód ciśniowy jest w porządku. Natomiast jeśli ciś za sprężarką jest znacz wyższe od ciśnia na regulatorze ciśnia, przewód ciśniowy jest zatkany i musi zostać wymieniony (dopuszczalną wartość należy określić odpowiednio do typu pojazdu). Zatkany przewód ciśniowy może spowodować poważne szkody pośred (awarię sprężarki). Jeżeli zamontowana jest sprężarka ze sprzęgłem, należy sprawdzić że stopień zużycia sprzęgła (patrz punkt ) i ewentual wymienić je Ciś wyłączenia jest prawidłowe lub układ sterowania PR działa Podłączyć manometr do wyjścia osuszacza powietrza 21 lub zbiornika wilgotnego. Sprawdzić funkcję regulacji ciśnia (osiągnięcie ciśnia wyłączenia i następne wydmuchiwa tłoczonego powietrza). Jeżeli sprężarka jest wyposażona w system PR,! należy sprawdzić sygnał sterujący PR. Do sprawdzania sygnału PR należy przeprowadzić następujące kontrole: Zmierzyć ciś sterujące na wejściu sprężarki (przyłącze 4). Po osiągnięciu ciśnia wyłączenia ciś! sterujące musi gwałtow wzrosnąć do wartości > 7 bar. Po przełączeniu na pracę pod obciążem / fazę tłoczenia ciś w przewodzie sterującym musi gwałtow spaść do ciśnia atmosferycznego Sprawdza indywidualnych funkcji sprężarki oraz sygnału sterującego przez rozłącze przewodu sterującego Odpowietrzyć przewód od sprężarki do atmosfery. Zamknąć przewód od osuszacza powietrza. System musi tłoczyć aż do osiągnięcia ciśnia wyłączenia (gwałtowny wylot powietrza z osuszacza) Sprężarka ma wystarczającą wydajność tłoczenia Jeżeli sprężarka jest napędzana pasem klinowym, sprawdzić naciąg pasa zgod z wymaganiami producenta pojazdu. Do sprawdzenia wydajność tłoczenia należy! zmierzyć czas napełniania układu hamulcowego pojazdu. Należy przy tym przestrzegać wymagań producenta pojazdu. Jeżeli podczas powyższych sprawdzianów stwierdzone zostaną usterki, koczna jest naprawa lub wymiana sprężarki. Dodatkowo do sprężarki należy zawsze wymienić przewód ciśniowy, aby zapobiec ponownej awarii po krótkim czasie. 5/7

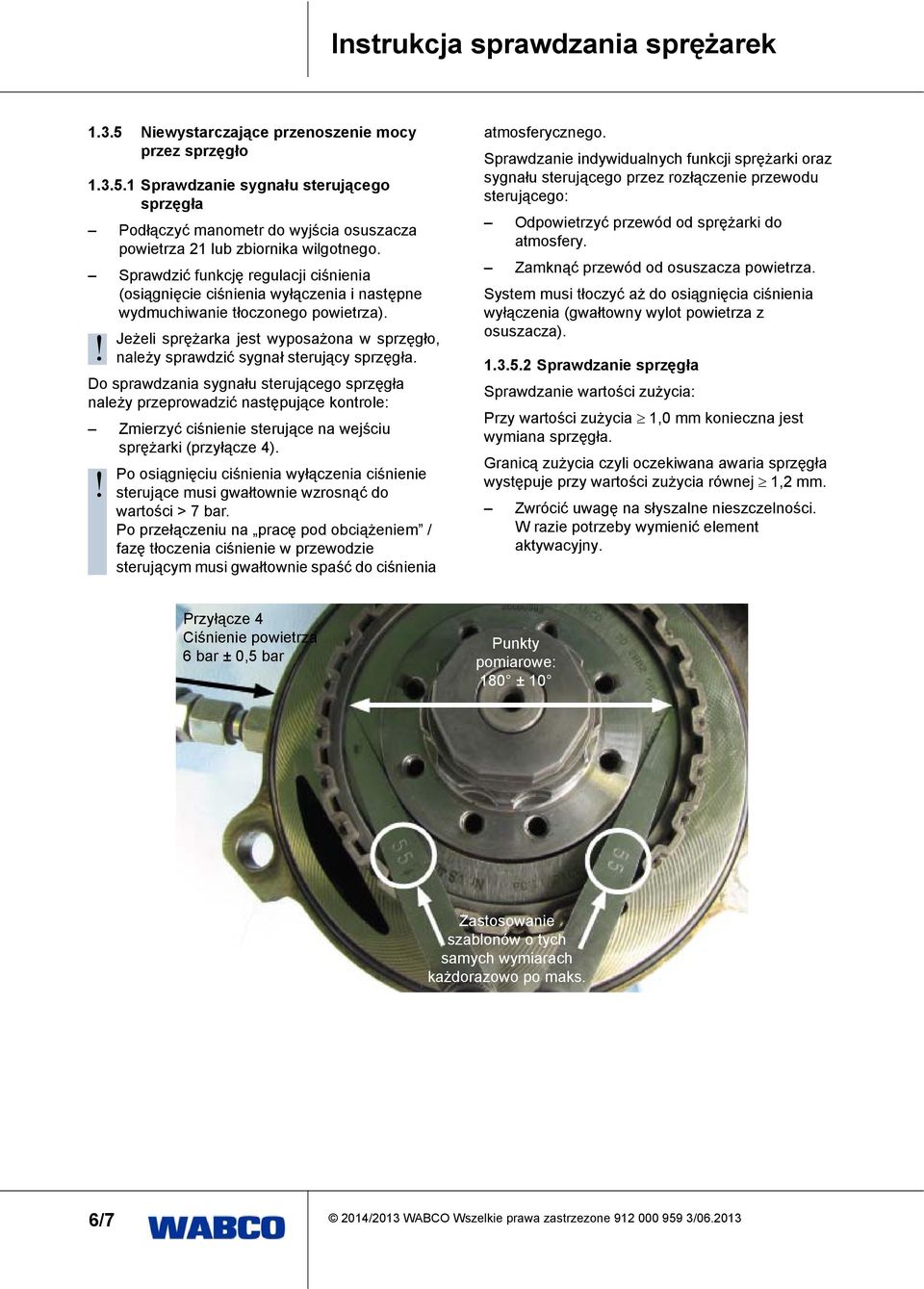

6 1.3.5 Niewystarczające przenosze mocy przez sprzęgło Sprawdza sygnału sterującego sprzęgła Podłączyć manometr do wyjścia osuszacza powietrza 21 lub zbiornika wilgotnego. Sprawdzić funkcję regulacji ciśnia (osiągnięcie ciśnia wyłączenia i następne wydmuchiwa tłoczonego powietrza). Jeżeli sprężarka jest wyposażona w sprzęgło,! należy sprawdzić sygnał sterujący sprzęgła. Do sprawdzania sygnału sterującego sprzęgła należy przeprowadzić następujące kontrole: Zmierzyć ciś sterujące na wejściu sprężarki (przyłącze 4). Po osiągnięciu ciśnia wyłączenia ciś! sterujące musi gwałtow wzrosnąć do wartości > 7 bar. Po przełączeniu na pracę pod obciążem / fazę tłoczenia ciś w przewodzie sterującym musi gwałtow spaść do ciśnia atmosferycznego. Sprawdza indywidualnych funkcji sprężarki oraz sygnału sterującego przez rozłącze przewodu sterującego: Odpowietrzyć przewód od sprężarki do atmosfery. Zamknąć przewód od osuszacza powietrza. System musi tłoczyć aż do osiągnięcia ciśnia wyłączenia (gwałtowny wylot powietrza z osuszacza) Sprawdza sprzęgła Sprawdza wartości zużycia: Przy wartości zużycia 1,0 mm koczna jest wymiana sprzęgła. Granicą zużycia czyli oczekiwana awaria sprzęgła występuje przy wartości zużycia równej 1,2 mm. Zwrócić uwagę na słyszalne szczelności. W razie potrzeby wymienić element aktywacyjny. Przyłącze 4 Ciś powietrza 6 bar ± 0,5 bar Punkty pomiarowe: 180 ± 10 Zastosowa szablonów o tych samych wymiarach każdorazowo po maks. 6/7

7 2 Sprawdziany po wymia sprężarki Sprawdzić następujące punkty: Szczelność Czasy napełniania Układ chłodzenia (przy sprężarkach chłodzonych cieczą) 2.1 Sprawdza szczelności Spryskać roztworem mydła sprężarkę i wymieniony przewód ciśniowy w miejscach połączeń. Przy uruchamianiu silnika i napełnianiu! instalacji mogą powstawać pęcherzyki powietrza. Po osiągnięciu ciśnia wyłączenia sprawdzić szczelność przewodu sterującego PR (spryskać roztworem mydła). 2.2 Sprawdza czasów napełniania Zmierzyć czas po uruchomieniu silnika do osiągnięcia ciśnia wyłączenia. Porównać zmierzony czas z czasem wymaganym przez producenta pojazdu. Jeżeli wymagany czas zosta osiągnięty,! należy ponow poszukać szczelności w instalacji. 2.3 Sprawdza układu chłodzenia W przypadku sprężarek chłodzonych cieczą sprawdzić szczelność układu chłodzenia i brak wycieków cieczy chłodzącej. 7/7
