1 Załącznik 9 Nazwa robót : BieŜące utrzymanie oraz roboty awaryjne i naprawcze sieci deszczowej Lokalizacja : Ulice, wyloty kanalizacji deszczowej do cieków wodnych na terenie miasta Legnica Klasyfikacja robót wg Wspólnego Słownika Zamówień : CPV Roboty budowlane w zakresie rurociągów do odprowadzania wody burzowej CPV Roboty budowlane w zakresie kanałów ściekowych CPV Roboty w zakresie kanalizacji ściekowej CPV Roboty budowlane w zakresie rurociągów wody ściekowej CPV Roboty w zakresie ścieków CPV Roboty w zakresie oczyszczania ścieków CPV Roboty budowlane w zakresie wylotów kanałów ściekowych CPV Usługi oczyszczania kanałów ściekowych CPV Usługi opróŝniania kanałów ściekowych Nazwa Zamawiającego : Zarząd Dróg Miejskich Adres Zamawiającego : Legnica, ul. Mickiewicza 2 Kalkulacje sporządził : mgr inŝ. Iwona Łopusiewicz inspektor nadzoru inwestorskiego ds. sieci kanalizacji deszczowej Wartość kosztorysowa robót :... Słownie: Data opracowania kosztorysu inwestorskiego: r

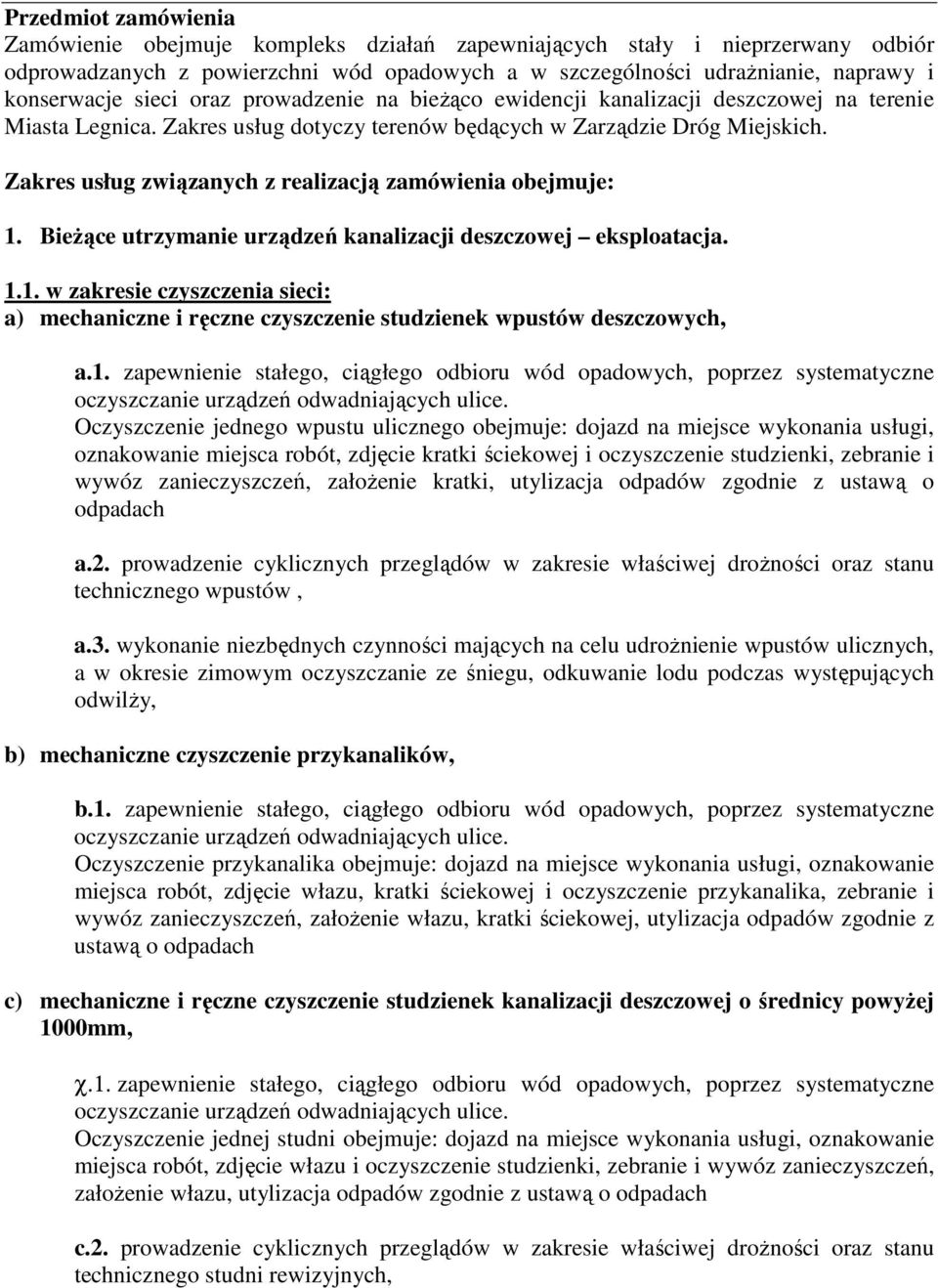

2 Przedmiot zamówienia Zamówienie obejmuje kompleks działań zapewniających stały i nieprzerwany odbiór odprowadzanych z powierzchni wód opadowych a w szczególności udraŝnianie, naprawy i konserwacje sieci oraz prowadzenie na bieŝąco ewidencji kanalizacji deszczowej na terenie Miasta Legnica. Zakres usług dotyczy terenów będących w Zarządzie Dróg Miejskich. Zakres usług związanych z realizacją zamówienia obejmuje: 1. BieŜące utrzymanie urządzeń kanalizacji deszczowej eksploatacja w zakresie czyszczenia sieci: a) mechaniczne i ręczne czyszczenie studzienek wpustów deszczowych, a.1. zapewnienie stałego, ciągłego odbioru wód opadowych, poprzez systematyczne oczyszczanie urządzeń odwadniających ulice. Oczyszczenie jednego wpustu ulicznego obejmuje: dojazd na miejsce wykonania usługi, oznakowanie miejsca robót, zdjęcie kratki ściekowej i oczyszczenie studzienki, zebranie i wywóz zanieczyszczeń, załoŝenie kratki, utylizacja odpadów zgodnie z ustawą o odpadach a.2. prowadzenie cyklicznych przeglądów w zakresie właściwej droŝności oraz stanu technicznego wpustów, a.3. wykonanie niezbędnych czynności mających na celu udroŝnienie wpustów ulicznych, a w okresie zimowym oczyszczanie ze śniegu, odkuwanie lodu podczas występujących odwilŝy, b) mechaniczne czyszczenie przykanalików, b.1. zapewnienie stałego, ciągłego odbioru wód opadowych, poprzez systematyczne oczyszczanie urządzeń odwadniających ulice. Oczyszczenie przykanalika obejmuje: dojazd na miejsce wykonania usługi, oznakowanie miejsca robót, zdjęcie włazu, kratki ściekowej i oczyszczenie przykanalika, zebranie i wywóz zanieczyszczeń, załoŝenie włazu, kratki ściekowej, utylizacja odpadów zgodnie z ustawą o odpadach c) mechaniczne i ręczne czyszczenie studzienek kanalizacji deszczowej o średnicy powyŝej 1000mm, χ.1. zapewnienie stałego, ciągłego odbioru wód opadowych, poprzez systematyczne oczyszczanie urządzeń odwadniających ulice. Oczyszczenie jednej studni obejmuje: dojazd na miejsce wykonania usługi, oznakowanie miejsca robót, zdjęcie włazu i oczyszczenie studzienki, zebranie i wywóz zanieczyszczeń, załoŝenie włazu, utylizacja odpadów zgodnie z ustawą o odpadach c.2. prowadzenie cyklicznych przeglądów w zakresie właściwej droŝności oraz stanu technicznego studni rewizyjnych,

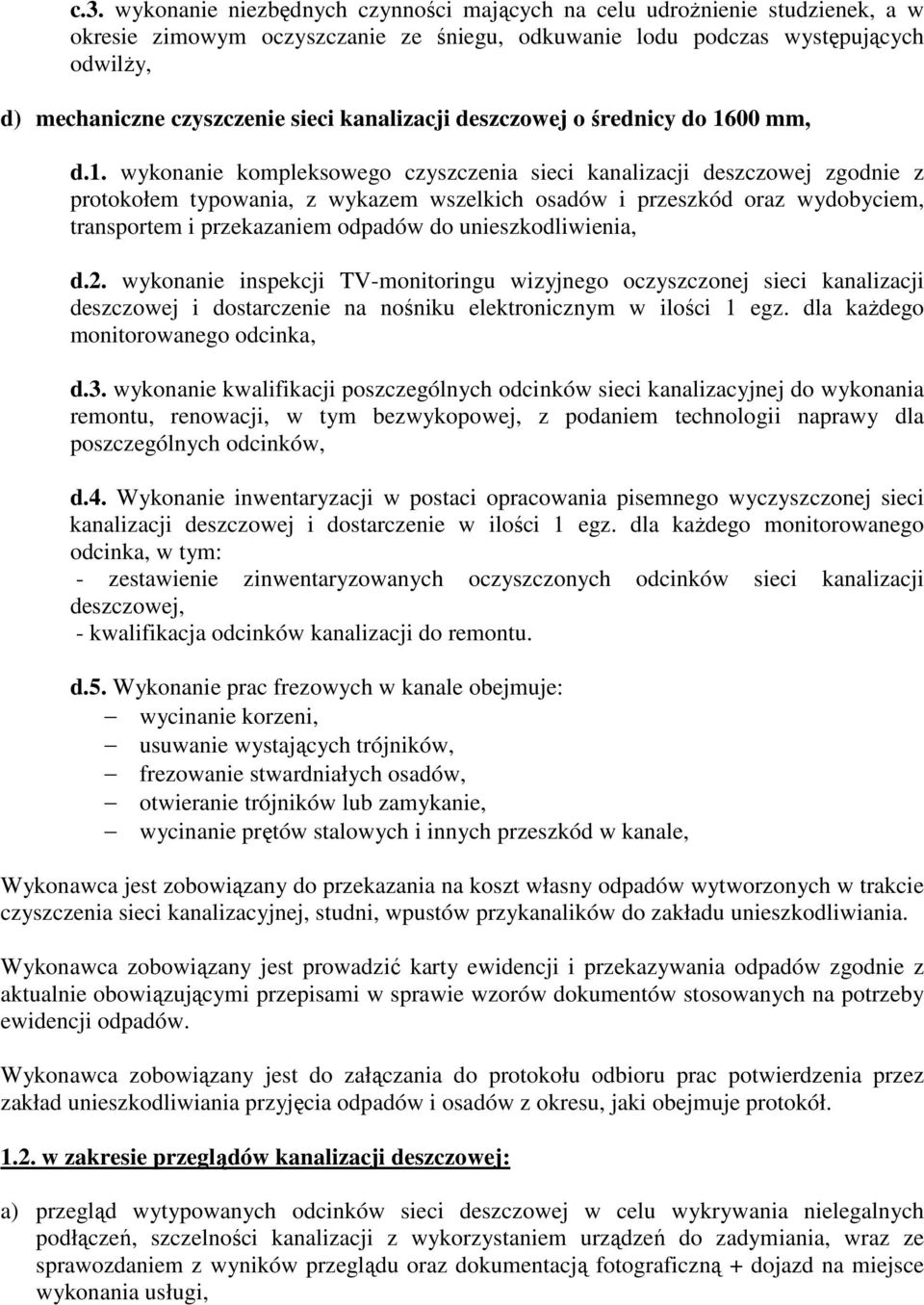

3 c.3. wykonanie niezbędnych czynności mających na celu udroŝnienie studzienek, a w okresie zimowym oczyszczanie ze śniegu, odkuwanie lodu podczas występujących odwilŝy, d) mechaniczne czyszczenie sieci kanalizacji deszczowej o średnicy do 1600 mm, d.1. wykonanie kompleksowego czyszczenia sieci kanalizacji deszczowej zgodnie z protokołem typowania, z wykazem wszelkich osadów i przeszkód oraz wydobyciem, transportem i przekazaniem odpadów do unieszkodliwienia, d.2. wykonanie inspekcji TV-monitoringu wizyjnego oczyszczonej sieci kanalizacji deszczowej i dostarczenie na nośniku elektronicznym w ilości 1 egz. dla kaŝdego monitorowanego odcinka, d.3. wykonanie kwalifikacji poszczególnych odcinków sieci kanalizacyjnej do wykonania remontu, renowacji, w tym bezwykopowej, z podaniem technologii naprawy dla poszczególnych odcinków, d.4. Wykonanie inwentaryzacji w postaci opracowania pisemnego wyczyszczonej sieci kanalizacji deszczowej i dostarczenie w ilości 1 egz. dla kaŝdego monitorowanego odcinka, w tym: - zestawienie zinwentaryzowanych oczyszczonych odcinków sieci kanalizacji deszczowej, - kwalifikacja odcinków kanalizacji do remontu. d.5. Wykonanie prac frezowych w kanale obejmuje: wycinanie korzeni, usuwanie wystających trójników, frezowanie stwardniałych osadów, otwieranie trójników lub zamykanie, wycinanie prętów stalowych i innych przeszkód w kanale, Wykonawca jest zobowiązany do przekazania na koszt własny odpadów wytworzonych w trakcie czyszczenia sieci kanalizacyjnej, studni, wpustów przykanalików do zakładu unieszkodliwiania. Wykonawca zobowiązany jest prowadzić karty ewidencji i przekazywania odpadów zgodnie z aktualnie obowiązującymi przepisami w sprawie wzorów dokumentów stosowanych na potrzeby ewidencji odpadów. Wykonawca zobowiązany jest do załączania do protokołu odbioru prac potwierdzenia przez zakład unieszkodliwiania przyjęcia odpadów i osadów z okresu, jaki obejmuje protokół w zakresie przeglądów kanalizacji deszczowej: a) przegląd wytypowanych odcinków sieci deszczowej w celu wykrywania nielegalnych podłączeń, szczelności kanalizacji z wykorzystaniem urządzeń do zadymiania, wraz ze sprawozdaniem z wyników przeglądu oraz dokumentacją fotograficzną + dojazd na miejsce wykonania usługi,

4 b) przegląd (inspekcja TV) odcinków sieci deszczowej, o średnicy do 200 mm, wraz ze sprawozdaniem z wyników przeglądu, z kompleksową ocena techniczną (płyta DVD z cyfrowym zapisem obrazu z opisem komputerowym i elektronicznym pomiarem metrów, zdjęcia na płycie DVD z większych uszkodzeń, protokoły sprawozdawcze oraz ogólną ocenę techniczną kanału ) + dojazd na miejsce wykonania usługi, c) przegląd (inspekcja TV) odcinków sieci deszczowej o średnicy od 200 mm do 1600 mm, wraz ze sprawozdaniem z wyników przeglądu, z kompleksową ocena techniczną (płyta DVD z cyfrowym zapisem obrazu z opisem komputerowym i elektronicznym pomiarem metrów, zdjęcia na płycie DVD z większych uszkodzeń, protokoły sprawozdawcze oraz ogólną ocenę techniczną kanału ) + dojazd na miejsce wykonania usługi, d) prowadzenie cyklicznych przeglądów w zakresie właściwej droŝności kanalizacji deszczowej otwartej i zamkniętej oraz stanu technicznego wpustów i studni rewizyjnych + dojazd na miejsce wykonania usługi, 1.3. w zakresie inwentaryzacji istniejącej kanalizacji deszczowej: a) przedkładanie informacji na temat stanu technicznego sieci, b) w razie stwierdzenia nieścisłości z istniejącą inwentaryzacją sieci, Wykonawca dokona naniesienia rzeczywistego umiejscowienia i przebiegu sieci oraz urządzeń kanalizacji deszczowej na mapach geodezyjnych w oparciu o wykonane w terenie przeglądy i pomiary, c) wykonawca prowadził będzie na bieŝąco inwentaryzację i aktualizację istniejących sieci kanalizacji deszczowej wg schematu: - przebieg inwentaryzowanej sieci wkreślony na mapie zasadniczej, - oznaczenie średnicy inwentaryzowanej sieci, - materiał z jakiego wybudowana jest sieć, - długość odcinków sieci pomiędzy studniami, całkowita długość inwentaryzowanej sieci, - szacunkowy rok budowy, - średnica studni, rodzaj włazu, - rodzaj wpustu deszczowego, wymiary, materiał z jakiego jest wykonany, rodzaj kraty, 1.4. w zakresie wylotów kanalizacji deszczowej do rzek: a) bieŝące utrzymanie wylotów w naleŝytym stanie technicznym do otwartej i zamkniętej części cieków wodnych, przeglądy bieŝące urządzeń tj. zasuw, krat na wylotach kanalizacji deszczowej do rzek i cieków wodnych wraz z pisemnym powiadomieniem o ich stanie technicznym. Wykonawca jest odpowiedzialny za stan techniczny urządzeń, b) konserwacja, regulacja, sprawdzanie elementów zamykających i obsługa zasuw, krat i klap zwrotnych, c) przeglądy inwentaryzacyjne z udziałem Zamawiającego, w miesiącu czerwcu, urządzeń, tj. zasuw, krat i klap zwrotnych na wylotach kanalizacji deszczowej wraz z protokółem z wyników przeglądu i dołączonym kosztorysem wstępnym koniecznych napraw bądź zakupu brakujących lub niesprawnych urządzeń,

5 d) zamykanie i otwieranie zasuw oraz czynności związane z zabezpieczeniem przed wodami nadmiernymi (pompowanie, stawianie zapór) na pisemne zgłoszenie Zamawiającego lub Szefa Powiatowego Zespołu Reagowania Kryzysowego dla miasta Legnicy, po ogłoszeniu przez Prezydenta m. Legnicy stanu pogotowia powodziowego. e) sprzątanie i wykaszanie miejsc wokół wylotów urządzeń kanalizacji deszczowej, zgodnie z pozwoleniem wodnoprawnym, utrzymanie odbiorników ścieków tj: - Potoku Kopanina w 100% od km do km wraz wraz ze studniami, wylotami kanalizacji deszczowej i kratami na tym odcinku (długość 2335m x 2 strony cieku = 4670m) - rzeki Wierzbiak na odcinku od km do km 7+ 0 ( długość 375m x 2 strony rzeki = 750m) - rzeki Czarna Woda na odcinku od km do km ( długość 827m x 2 strony rzeki = 1654m) - utrzymania skarpy rzeki Kaczawy w obrębie 5m poniŝej i 5m powyŝej kaŝdego wylotu ( 10m x 11 wylotów = 110m) - utrzymanie rowu przydroŝnego w ul. Pątnowskiej od wylotu do rzeki Kaczawa do skrzyŝowania z ul. Bydgoską.. Rów ma długość 1000m w części ujścia, natomiast część drogi jest odwadniana dwoma rowami po obu stronach drogi na odcinku 700m ( długość 1000m + 2 x 700m = 2400m) f) przeprowadzanie 2 razy w roku przeglądów eksploatacyjnych urządzeń oczyszczających, prowadzenie rejestru czynności związanych z eksploatacją urządzeń oczyszczających. Oczyszczanie jednego separatora i osadnika obejmuje: dojazd na miejsce wykonania usługi, oznakowanie miejsca robót, zdjęcie włazu i oczyszczenie urządzeń, zebranie i wywóz zanieczyszczeń, załoŝenie włazu, utylizacja odpadów zgodnie z ustawą o odpadach - wylot KD11 ul. Wrocławska -Wandy, włączenie do potoku Kopanina separator lamelowy Ecopur szt., osadnik Os szt., rok budowy 2008r - wylot KD27 ul. Poznańska, włączenie do cieku Czarna Woda separator lamelowy PSW Lamela90/900S 1szt., osadnik DN 2500 V=10,0m3 1 szt. rok budowy 2009r - wylot KD51 ul. II Armii Wojska Polskiego włączenie do rzeki Kaczawa separator lamelowy PSW Lamela 40/400S 1szt., osadnik DN 2500 V=10,0m3 1 szt. rok budowy 2010r - wylot KD69/1 ul. V Dywizji włączenie do potoku Kopanina separator lamelowy PSW Lamela 10/100S 1szt., osadnik DN 2000 V=5,0m3 1 szt. rok budowy 2010r - ul. Gumińskiego włączenie do zarurowanego cieku Kopanina separator lamelowy PSW Lamela 15/150 2szt., osadnik DN 2000 V=5,0m3 2 szt., - rok budowy 2008r - ul. Myrka - włączenie do zarurowanego cieku Kopanina separator lamelowy PSW Lamela 40/400S 1szt., osadnik DN 2000 V=5,0m3 1 szt. rok budowy 2007r, separator lamelowy PSW Lamela 15/150 1szt.,

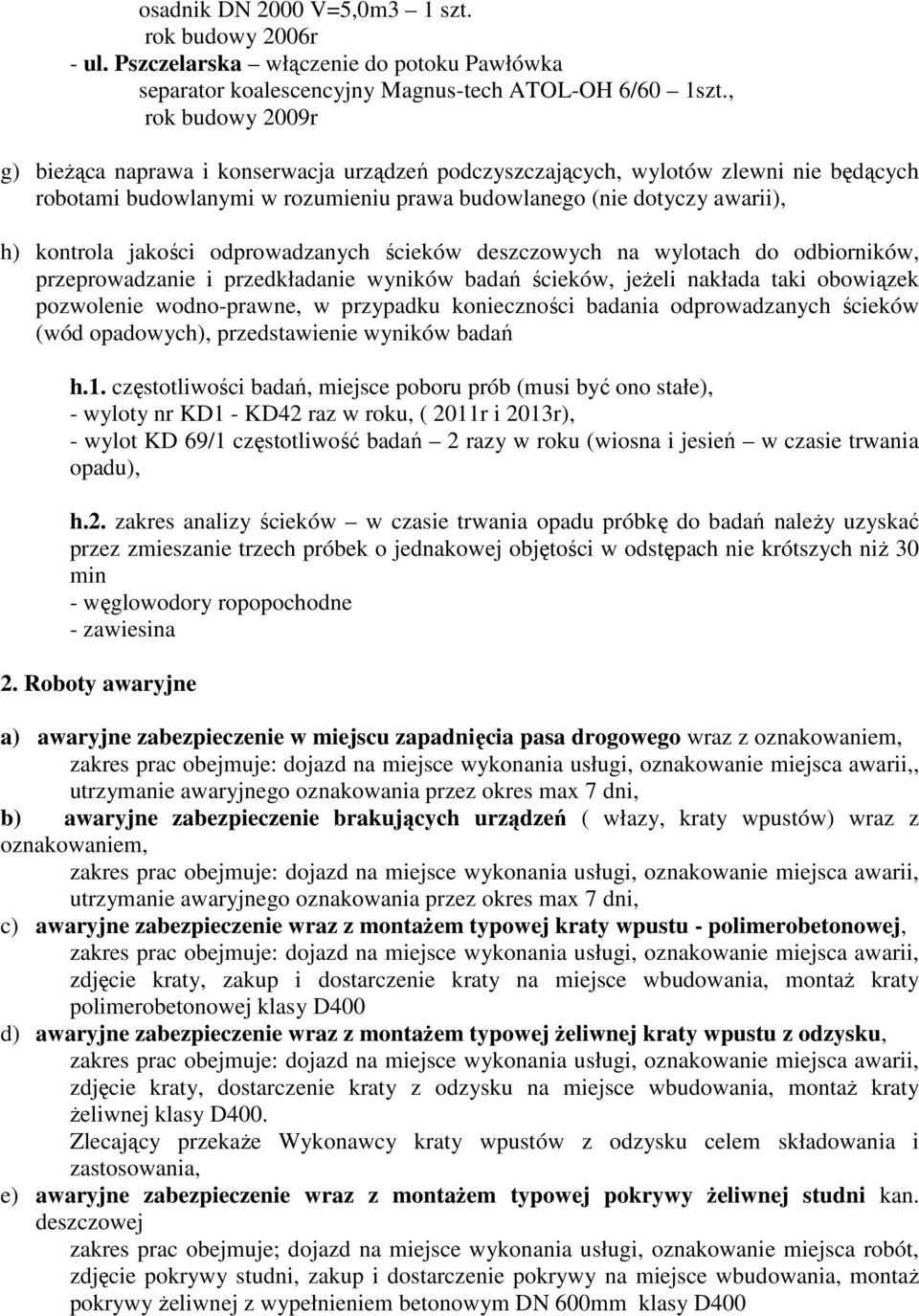

6 osadnik DN 2000 V=5,0m3 1 szt. rok budowy 2006r - ul. Pszczelarska włączenie do potoku Pawłówka separator koalescencyjny Magnus-tech ATOL-OH 6/60 1szt., rok budowy 2009r g) bieŝąca naprawa i konserwacja urządzeń podczyszczających, wylotów zlewni nie będących robotami budowlanymi w rozumieniu prawa budowlanego (nie dotyczy awarii), h) kontrola jakości odprowadzanych ścieków deszczowych na wylotach do odbiorników, przeprowadzanie i przedkładanie wyników badań ścieków, jeŝeli nakłada taki obowiązek pozwolenie wodno-prawne, w przypadku konieczności badania odprowadzanych ścieków (wód opadowych), przedstawienie wyników badań h.1. częstotliwości badań, miejsce poboru prób (musi być ono stałe), - wyloty nr KD1 - KD42 raz w roku, ( 2011r i 2013r), - wylot KD 69/1 częstotliwość badań 2 razy w roku (wiosna i jesień w czasie trwania opadu), h.2. zakres analizy ścieków w czasie trwania opadu próbkę do badań naleŝy uzyskać przez zmieszanie trzech próbek o jednakowej objętości w odstępach nie krótszych niŝ 30 min - węglowodory ropopochodne - zawiesina 2. Roboty awaryjne a) awaryjne zabezpieczenie w miejscu zapadnięcia pasa drogowego wraz z oznakowaniem, zakres prac obejmuje: dojazd na miejsce wykonania usługi, oznakowanie miejsca awarii,, utrzymanie awaryjnego oznakowania przez okres max 7 dni, b) awaryjne zabezpieczenie brakujących urządzeń ( włazy, kraty wpustów) wraz z oznakowaniem, zakres prac obejmuje: dojazd na miejsce wykonania usługi, oznakowanie miejsca awarii, utrzymanie awaryjnego oznakowania przez okres max 7 dni, c) awaryjne zabezpieczenie wraz z montaŝem typowej kraty wpustu - polimerobetonowej, zakres prac obejmuje: dojazd na miejsce wykonania usługi, oznakowanie miejsca awarii, zdjęcie kraty, zakup i dostarczenie kraty na miejsce wbudowania, montaŝ kraty polimerobetonowej klasy D400 d) awaryjne zabezpieczenie wraz z montaŝem typowej Ŝeliwnej kraty wpustu z odzysku, zakres prac obejmuje: dojazd na miejsce wykonania usługi, oznakowanie miejsca awarii, zdjęcie kraty, dostarczenie kraty z odzysku na miejsce wbudowania, montaŝ kraty Ŝeliwnej klasy D400. Zlecający przekaŝe Wykonawcy kraty wpustów z odzysku celem składowania i zastosowania, e) awaryjne zabezpieczenie wraz z montaŝem typowej pokrywy Ŝeliwnej studni kan. deszczowej zakres prac obejmuje; dojazd na miejsce wykonania usługi, oznakowanie miejsca robót, zdjęcie pokrywy studni, zakup i dostarczenie pokrywy na miejsce wbudowania, montaŝ pokrywy Ŝeliwnej z wypełnieniem betonowym DN 600mm klasy D400

7 f) awaryjne zabezpieczenie wraz z montaŝem typowej pokrywy betonowej studni kan. deszczowej zakres prac obejmuje: dojazd na miejsce wykonania usługi, oznakowanie miejsca robót, zdjęcie pokrywy studni, zakup i dostarczenie pokrywy na miejsce wbudowania, montaŝ pokrywy betonowej DN 600mm DN 800mm, g) awaryjne zabezpieczenie studni antiklapperem, zakres prac obejmuje: dojazd na miejsce wykonania usługi, oznakowanie miejsca robót, zdjęcie pokrywy studni, połączenie środkiem antiklapperem pokrywy studni z włazem, h) skuteczna i niezwłoczna likwidacja awarii, i) uruchomienie całodobowego zgłaszania awarii i podanie do publicznej wiadomości sposobu zgłaszania awarii 3. Roboty naprawcze, a) wymiana zasuwy, klapy, kraty na wylocie do cieku wg protokołu typowania b) naprawa wylotu do cieku wg protokołu typowania 4. Termin wykonania zamówienia: 12 miesięcy od dnia podpisania umowy. Zaleca się dokonanie wizji lokalnej terenu objętego zamówieniem i zebranie na swoje ryzyko i koszt wszelkich informacji koniecznych do przygotowanie i złoŝenia oferty. Wykonawca ponosi wszelkie koszty związane z przygotowaniem i złoŝeniem oferty w miejscu wyznaczonym przez Zamawiającego. Opracowała Iwona Łopusiewicz
