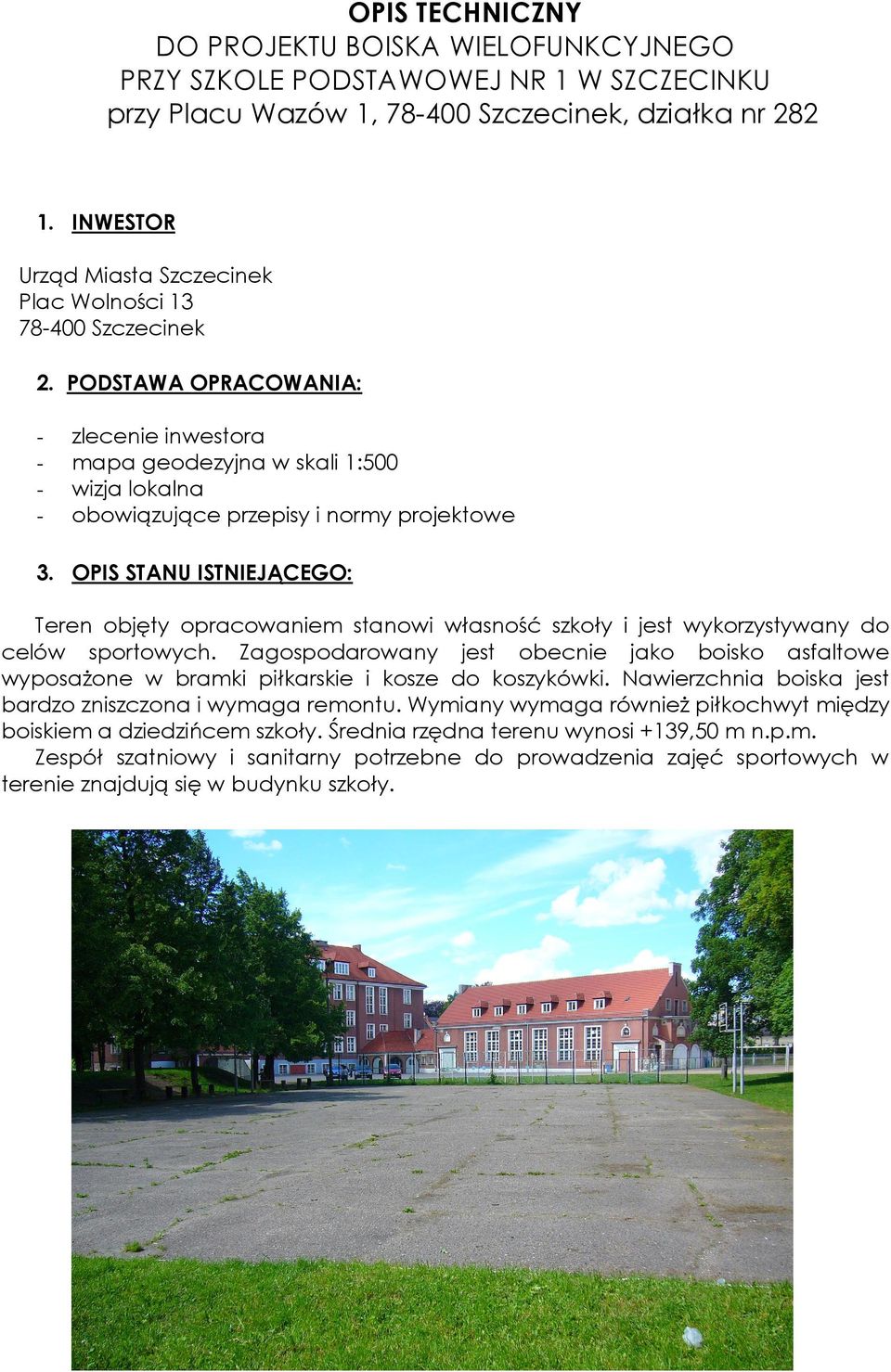

1 OPIS TECHNICZNY DO PROJEKTU BOISKA WIELOFUNKCYJNEGO PRZY SZKOLE PODSTAWOWEJ NR 1 W SZCZECINKU przy Placu Wazów 1, Szczecinek, działka nr INWESTOR Urząd Miasta Szczecinek Plac Wolności Szczecinek 2. PODSTAWA OPRACOWANIA: - zlecenie inwestora mapa geodezyjna w skali 1:500 wizja lokalna obowiązujące przepisy i normy projektowe 3. OPIS STANU ISTNIEJĄCEGO: Teren objęty opracowaniem stanowi własność szkoły i jest wykorzystywany do celów sportowych. Zagospodarowany jest obecnie jako boisko asfaltowe wyposażone w bramki piłkarskie i kosze do koszykówki. Nawierzchnia boiska jest bardzo zniszczona i wymaga remontu. Wymiany wymaga również piłkochwyt między boiskiem a dziedzińcem szkoły. Średnia rzędna terenu wynosi +139,50 m n.p.m. Zespół szatniowy i sanitarny potrzebne do prowadzenia zajęć sportowych w terenie znajdują się w budynku szkoły.

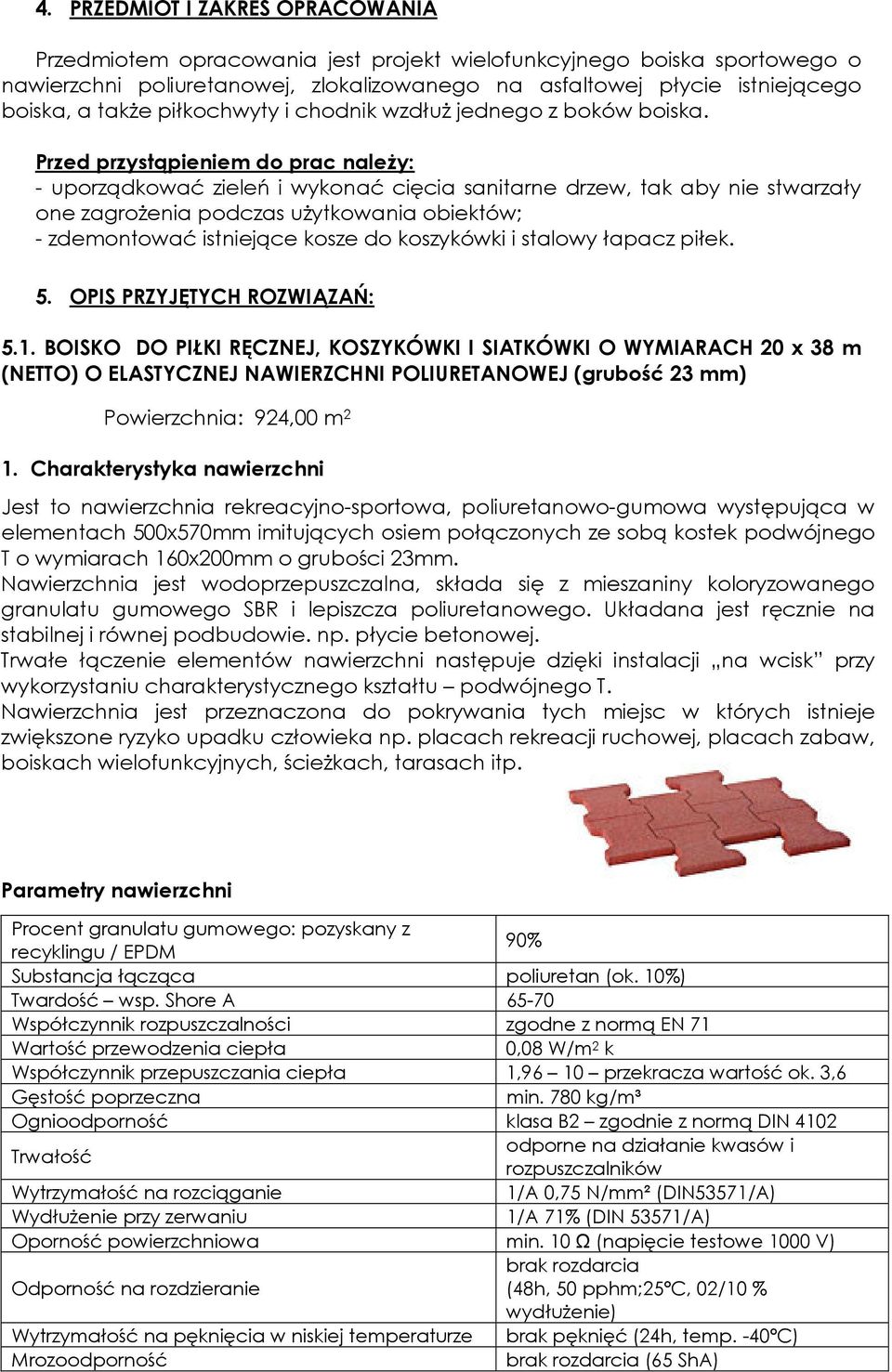

2 4. PRZEDMIOT I ZAKRES OPRACOWANIA Przedmiotem opracowania jest projekt wielofunkcyjnego boiska sportowego o nawierzchni poliuretanowej, zlokalizowanego na asfaltowej płycie istniejącego boiska, a także piłkochwyty i chodnik wzdłuż jednego z boków boiska. Przed przystąpieniem do prac należy: - uporządkować zieleń i wykonać cięcia sanitarne drzew, tak aby nie stwarzały one zagrożenia podczas użytkowania obiektów; - zdemontować istniejące kosze do koszykówki i stalowy łapacz piłek. 5. OPIS PRZYJĘTYCH ROZWIĄZAŃ: 5.1. BOISKO DO PIŁKI RĘCZNEJ, KOSZYKÓWKI I SIATKÓWKI O WYMIARACH 20 x 38 m (NETTO) O ELASTYCZNEJ NAWIERZCHNI POLIURETANOWEJ (grubość 23 mm) Powierzchnia: 924,00 m 2 1. Charakterystyka nawierzchni Jest to nawierzchnia rekreacyjno-sportowa, poliuretanowo-gumowa występująca w elementach 500x570mm imitujących osiem połączonych ze sobą kostek podwójnego T o wymiarach 160x200mm o grubości 23mm. Nawierzchnia jest wodoprzepuszczalna, składa się z mieszaniny koloryzowanego granulatu gumowego SBR i lepiszcza poliuretanowego. Układana jest ręcznie na stabilnej i równej podbudowie. np. płycie betonowej. Trwałe łączenie elementów nawierzchni następuje dzięki instalacji na wcisk przy wykorzystaniu charakterystycznego kształtu podwójnego T. Nawierzchnia jest przeznaczona do pokrywania tych miejsc w których istnieje zwiększone ryzyko upadku człowieka np. placach rekreacji ruchowej, placach zabaw, boiskach wielofunkcyjnych, ścieżkach, tarasach itp. Parametry nawierzchni Procent granulatu gumowego: pozyskany z recyklingu / EPDM 90% Substancja łącząca poliuretan (ok. 10%) Twardość wsp. Shore A Współczynnik rozpuszczalności zgodne z normą EN 71 Wartość przewodzenia ciepła 0,08 W/m 2 k Współczynnik przepuszczania ciepła 1,96 10 przekracza wartość ok. 3,6 Gęstość poprzeczna min. 780 kg/m³ Ognioodporność klasa B2 zgodnie z normą DIN 4102 Trwałość odporne na działanie kwasów i rozpuszczalników Wytrzymałość na rozciąganie 1/A 0,75 N/mm² (DIN53571/A) Wydłużenie przy zerwaniu 1/A 71% (DIN 53571/A) Oporność powierzchniowa min. 10 Ω (napięcie testowe 1000 V) brak rozdarcia Odporność na rozdzieranie (48h, 50 pphm;25ºc, 02/10 % wydłużenie) Wytrzymałość na pęknięcia w niskiej temperaturze brak pęknięć (24h, temp. -40ºC) Mrozoodporność brak rozdarcia (65 ShA)

3 2. Charakterystyka podbudowy Elementy nawierzchni należy instalować na równym i stabilnym podłożu betonowym. Podbudowę betonową należy wzmocnić zbrojeniem rozproszonym oraz wykonać dylatacje i odpowiednio wyprofilowane spadki podłużne i poprzeczne (odchyłki mierzone łatą o dł. 2 m. nie powinny być większe niż 2mm). Podłoże powinno być wolne od zanieczyszczeń organicznych, kurzu, błota, piasku itp. Nie może być zaolejone (plamy należy usunąć). Podbudowa betonowa powinna być wolna od mleczka cementowego, szorstka, nie posiadać odspojonych odłamków. 2. Przygotowanie istniejącej nawierzchni Przed wykonaniem prac zasadniczych nawierzchnia powinna być przygotowana i umyta wodą pod wysokim ciśnieniem. Powierzchnia płyty asfaltowej musi być wolna od rozdzielających substancji czynnych takich jak olej, tłuszcz, farba, ścier gumowy itp. Należy usunąć wszystkie luźne i wykruszające się elementy. 3. Konstrukcja nawierzchni - nawierzchnia bezpieczna poliuretanowa gr. 2,3 cm - beton B20 ze zbrojeniem rozproszonym, zdylatowany co 3 x 3m (pola do 10m 2 ), ze spadkiem 1,0% (wg rysunków) gr. min 12cm - istniejąca wylewka asfaltowa - istniejąca podbudowa betonowa - grunt rodzimy Boisko obramowane będzie obrzeżem betonowym 8 x 30 cm na ławie betonowej zwykłej. Wody opadowe odprowadzane będą zgodnie ze spadkami nawierzchni na tereny zielone. UWAGI! - Nawierzchnie powinny być stosowane zgodnie z instrukcjami producenta i projektem technicznym opracowanym dla określonego zastosowania. - Wszelkie kopiowanie, powielanie i dokonywanie zmian w projekcie bez zgody autora jest niedozwolone. (Ustawa o prawie autorskim i prawach pokrewnych z dn r.) - Wszelkie roboty budowlane winny być prowadzone zgodnie ze sztuką budowlaną i polskimi normami CHODNIKI: Powierzchnia chodnika 42 m 2. Projektuje się chodnik z betonowej kostki brukowej o grubości 6 cm w kolorze szarym na podsypce cementowo-piaskowej o grubości 10 cm ze spoinami wypełnionymi piaskiem, z obrzeżami betonowymi 8 x 30 cm w ławie betonowej ze spoinami wypełnionymi zaprawą cementową. Spadki wg rysunków.

4 6. WPŁYW INWESTYCJI NA ŚRODOWISKO W wyniku realizacji projektowanej inwestycji, a następnie eksploatacji obiektu nie przewiduje się zachwiania równowagi środowiska naturalnego. Zachowane zostaną wszystkie warunki dotyczące działań ochronnych i minimalizujących oddziaływanie na środowisko przedmiotowej inwestycji. 7. OCHRONA P.POŻ. Wszystkie materiały użyte w projekcie muszą być co najmniej trudnozapalne oraz posiadać obowiązujące świadectwa dopuszczenia do stosowania w budownictwie. 8. UWAGI KOŃCOWE - Wykonanie i odbiór urządzeń sportowych na podstawie aprobat technicznych, atestów higienicznych, wymogów p.poż., warunków technicznych stosowania i Polskich Norm - Przy układaniu nawierzchni należy przestrzegać wymagań producenta (m.in. temperatura otoczenia i wilgotność podbudowy) - W trakcie realizacji projektu należy stosować materiały i wyroby posiadające obowiązujące świadectwa dopuszczenia do stosowania w budownictwie lub jeśli są przedmiotem Norm Państwowych, zaświadczenie producenta potwierdzające ich zgodność z postanowieniami odpowiednich norm. - Wszelkie roboty budowlane winny być prowadzone zgodnie ze sztuką budowlaną i polskimi normami. - Wszelkie kopiowanie, powielanie i dokonywanie zmian w projekcie bez zgody autora jest niedozwolone. (Ustawa o prawie autorskim i prawach pokrewnych z dn r.) INSTRUKCJE! 1. Przyjęto poziom zgodnie z rzędnymi terenu, z odniesieniem do poszczególnych obiektów. 2. Projekt architektoniczno - budowlany jest projektem nadrzędnym, ewentualne nieścisłości należy konsultować z projektantem. 3. Dopuszcza się stosowanie innych materiałów niż podane w projekcie, lecz o nie gorszych parametrach technicznych. 4. W miejscach powstawania niewielkich różnic terenowych należy kształtować skarpy o maksymalnym nachyleniu 30%. 5. Po zakończeniu prac budowlanych teren należy uporządkować, a powierzchnie niezagospodarowane obsiać trawą. opracowała: arch. Izabela Gruca

5 SPIS ZAWARTOŚCI: DOKUMENTY FORMALNO PRAWNE 3 - Oświadczenie projektantów 4 - Decyzje o nadaniu uprawnień budowlanych Zaświadczenia o wpisie na listę członków Izby Architektów 7 CZĘŚĆ OPISOWA 8 - Opis techniczny Informacja z zakresu bezpieczeństwa i ochrony zdrowia na budowie CZĘŚĆ RYSUNKOWA Zagospodarowanie terenu skala 1: Kolorystyka nawierzchni skala 1: Rzut boiska wielofunkcyjnego - skala 1: Przekrój przez nawierzchnię skala1: Projekt piłkochwytu h = 4 m skala 1: Załączniki: Z1. Karta techniczna produktu o żądanych parametrach nawierzchnia poliuretanowa typu podwójne T 21
