NAPEŁNIARKA PRÓŻNIOWA RP-3

Transkrypt

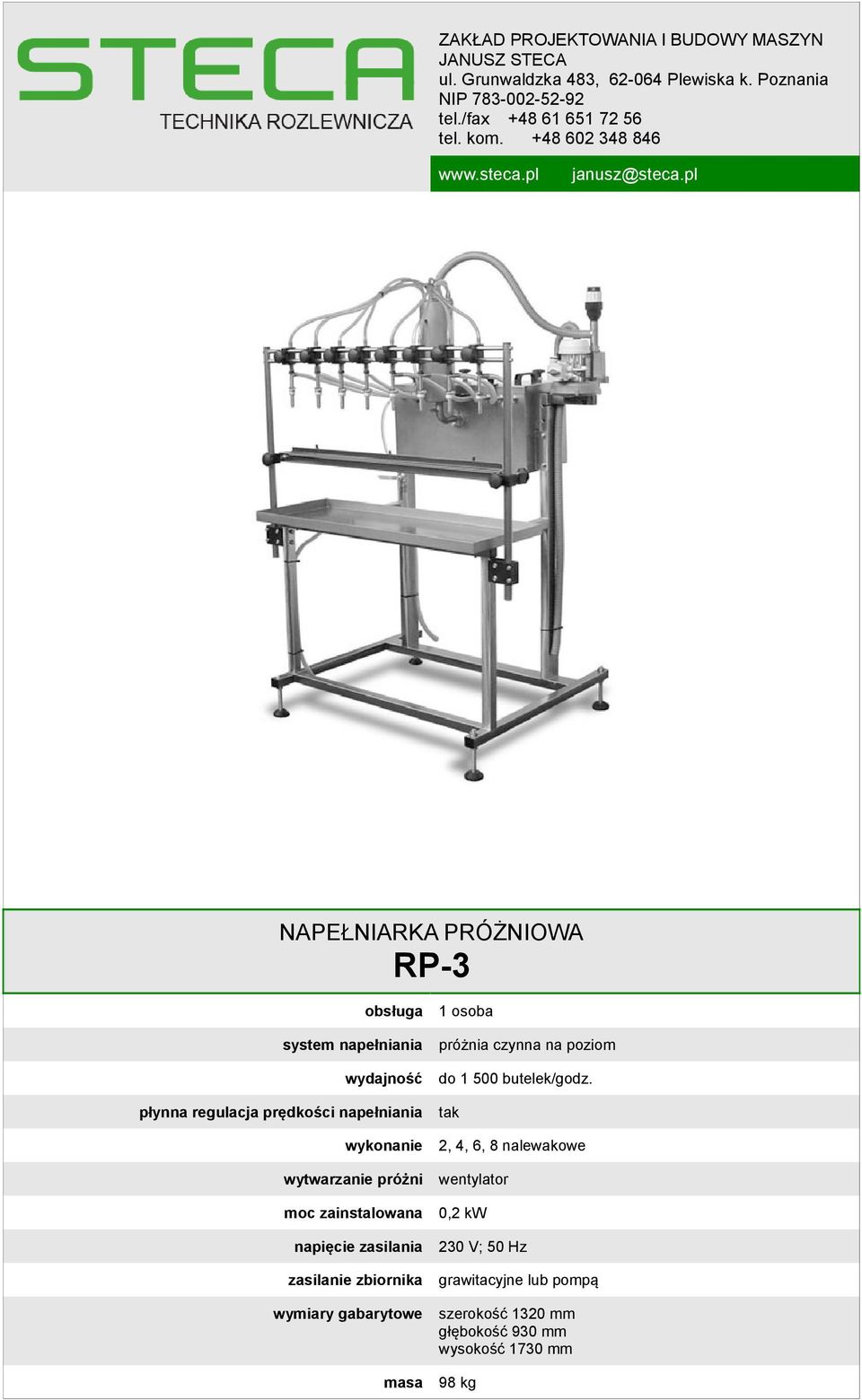

1 NAPEŁNIARKA PRÓŻNIOWA RP-3 obsługa system napełniania wydajność płynna regulacja prędkości napełniania wykonanie wytwarzanie próżni moc zainstalowana napięcie zasilania zasilanie zbiornika wymiary gabarytowe masa 1 osoba próżnia czynna na poziom do butelek/godz. tak 2, 4, 6, 8 nalewakowe wentylator 0,2 kw 230 V; 50 Hz grawitacyjne lub pompą szerokość 1320 mm głębokość 930 mm wysokość 1730 mm 98 kg

2 NAPEŁNIARKA PRÓŻNIOWA RP-3 Półautomatyczna napełniarka próżniowa typ RP-3 jest urządzeniem uniwersalnym przeznaczonym do napełniania butelek szklanych i plastikowych sztywnych płynnymi produktami. Charakteryzuje się dużą elastycznością stosowania zarówno na produkt jak i opakowanie. Napełniarka może znaleźć zastosowanie przy konfekcjonowaniu: esencji spożywczych glikolu ketchupu magii miodów pitnych nektarów napojów niegazowanych octu oleju jadalnego politury soków wysokosłodzonych syropów wody wina wódki zapraw zalew Napełniarka działa na zasadzie wymuszonego próżnia lewarowania produktu ze zbiornika z automatycznym odciąganiem jego nadmiaru z butelki, co zapewnia powtarzalność napełniania na poziom. Prosta konstrukcja, łatwość obsługi i mycia napełniarki pozwalają na bezproblemowa zmianę konfekcjonowanych produktów oraz rodzajów butelek. Wydajność napełniarki sięga butelek/godz. i jest uzależniona od rodzaju produktu, objętości oraz średnicy otworu butelki, ilości nalewaków oraz sprawności obsługi, która polega na ręcznym podstawianiu i zdejmowaniu butelek z listwy podtrzymującej pod nalewakami.

3 NAPEŁNIARKA PRÓŻNIOWA RP-4 obsługa system napełniania wydajność płynna regulacja prędkości napełniania wykonanie wytwarzanie próżni moc zainstalowana napięcie zasilania ciśnienie sprężonego powietrza zużycie sprężonego powietrza pneumatyczna pompa obiegowa 1 osoba grawitacyjny z próżnią bierną na poziom do opakowań/godz. tak 2, 4, 5, 6,8 nalewakowe wentylator 0,2 kw 230 V; 50Hz max 8 bar max 600 NL/min tak pneumatyczna pompa podająca produkt do zbiornika ( opcja ) wymiary gabarytowe masa szerokość 1400 mm głębokość 1000 mm wysokość 2150 mm 125 kg

4 NAPEŁNIARKA PRÓŻNIOWA RP-4 Półautomatyczna liniowa napełniarka próżniowa typ RP-4 jest urządzeniem uniwersalnym przeznaczonym do napełniania butelek i kanistrów plastikowych oraz butelek szklanych płynnymi produktami. Charakteryzuje się dużą elastycznością stosowania zarówno na produkt jak i opakowanie. Napełniarka może znaleźć zastosowanie przy konfekcjonowaniu: nektarów napojów niegazowanych oleju jadalnego płynów do kąpieli płynów do mycia naczyń płynów do mycia i spryskiwania szyb samochodowych płynów do chłodnic soków wysokosłodzonych syropów wody Nalew grawitacyjny wspomagany próżnią bierną pozwala na bezproblemowe napełnianie butelek i kanistrów plastikowych miękkich o różnych pojemnościach i kształtach oraz średnicach otworu wlewowego w systemie na poziom. Prosta konstrukcja, łatwość obsługi i mycia napełniarki pozwalają na bezproblemową zmianę konfekcjonowanych produktów oraz rodzajów opakowań. Wydajność napełniarki sięga opakowań/godz. i jest uzależniona od rodzaju produktu, objętości oraz średnicy otworu wlewowego opakowania, ilości nalewaków i sprawności obsługi, która polega na ręcznym podstawianiu opakowań pod nalewaki. Wypełniarka przystosowana jest do współpracy z przenośnikiem płytkowym.

5 NAPEŁNIARKA PRÓŻNIOWA RP-7 obsługa system napełniania wydajność wykonanie płynna regulacja prędkości napełniania wytwarzanie próżni moc zainstalowana napięcie zasilania wymiary gabarytowe masa 1 osoba próżnia czynna na poziom do opakowań/godz. 2 i 4 nalewakowe tak bezolejowa pompa łopatkowa 0,18 kw 230V; 50Hz szerokość 315mm głębokość 570 mm wysokość 450 mm 15 kg

6 NAPEŁNIARKA PRÓŻNIOWA RP-7 Półautomatyczna stołowa napełniarka próżniowa typ RP-7 jest urządzeniem uniwersalnym przeznaczonym do napełniania butelek szklanych i plastikowych sztywnych płynnymi produktami. Charakteryzuje się dużą elastycznością stosowania zarówno na produkt jak i opakowanie. Napełniarka działa na zasadzie wymuszonego próżnią lewarowania produktu ze zbiornika z automatycznym odciąganiem jego nadmiaru z napełnionej butelki, co zapewnia powtarzalność napełniania w systemie na poziom. Prosta konstrukcja, łatwość obsługi i mycia napełniarki pozwalają na bezproblemową zmianę konfekcjonowanych produktów oraz rodzajów butelek. Wydajność napełniarki jest uzależniona od: rodzaju produktu, objętości oraz średnicy otworu wlewowego butelki, ilości nalewaków, sprawności obsługi. Obsługa napełniarki polega na ręcznym podstawianiu pustych i zdejmowaniu napełnionych butelek.

7 NAPEŁNIARKA OBJĘTOŚCIOWA RO-2 obsługa system napełniania płynna regulacja objętości dozy wydajność wykonanie doza pneumatyczna pompa podająca produkt do zbiornika ciśnienie sprężonego powietrza zużycie sprężonego powietrza wymiary gabarytowe masa 1 osoba objętościowy grawitacyjny tak do opakowań/godz. 2, 4, 6, 8 dozowników max 5 litrów tak max 8 bar max 450 NL/min szerokość max 1400 mm głębokość max 1000 mm wysokość max mm 125 kg

8 NAPEŁNIARKA OBJĘTOŚCIOWA RO-2 Półautomatyczna napełniarka objętościowa typ RO-2 jest urządzeniem uniwersalnym pozwalającym napełniać bardzo miękkie opakowania o różnych pojemnościach i kształtach oraz średnicach otworu wlewowego płynnymi produktami. Charakteryzuje się dużą elastycznością stosowania zarówno na produkt jak i opakowanie. Napełniarka może znaleźć zastosowanie przy konfekcjonowaniu: płynów do mycia naczyń płynów do płukania tkanin płynnych środków myjących i dezynfekujących płynów do mycia i spryskiwania szyb samochodowych płynów chemii gospodarczej wina wódki Prosta konstrukcja, łatwość obsługi i mycia napełniarki pozwalają na bezproblemową zmianę konfekcjonowanych produktów oraz rodzajów opakowań. Wydajność napełniarki sięga opakowań/godz. i jest uzależniona od rodzaju produktu, objętości oraz średnicy otworu wlewowego opakowania, ilości dozowników, ilości i sprawności osób obsługi. Obsługa napełniarki polega na ręcznym podstawianiu pustych i zdejmowaniu napełnionych opakowań oraz przesterowaniu dźwigni dozownika.

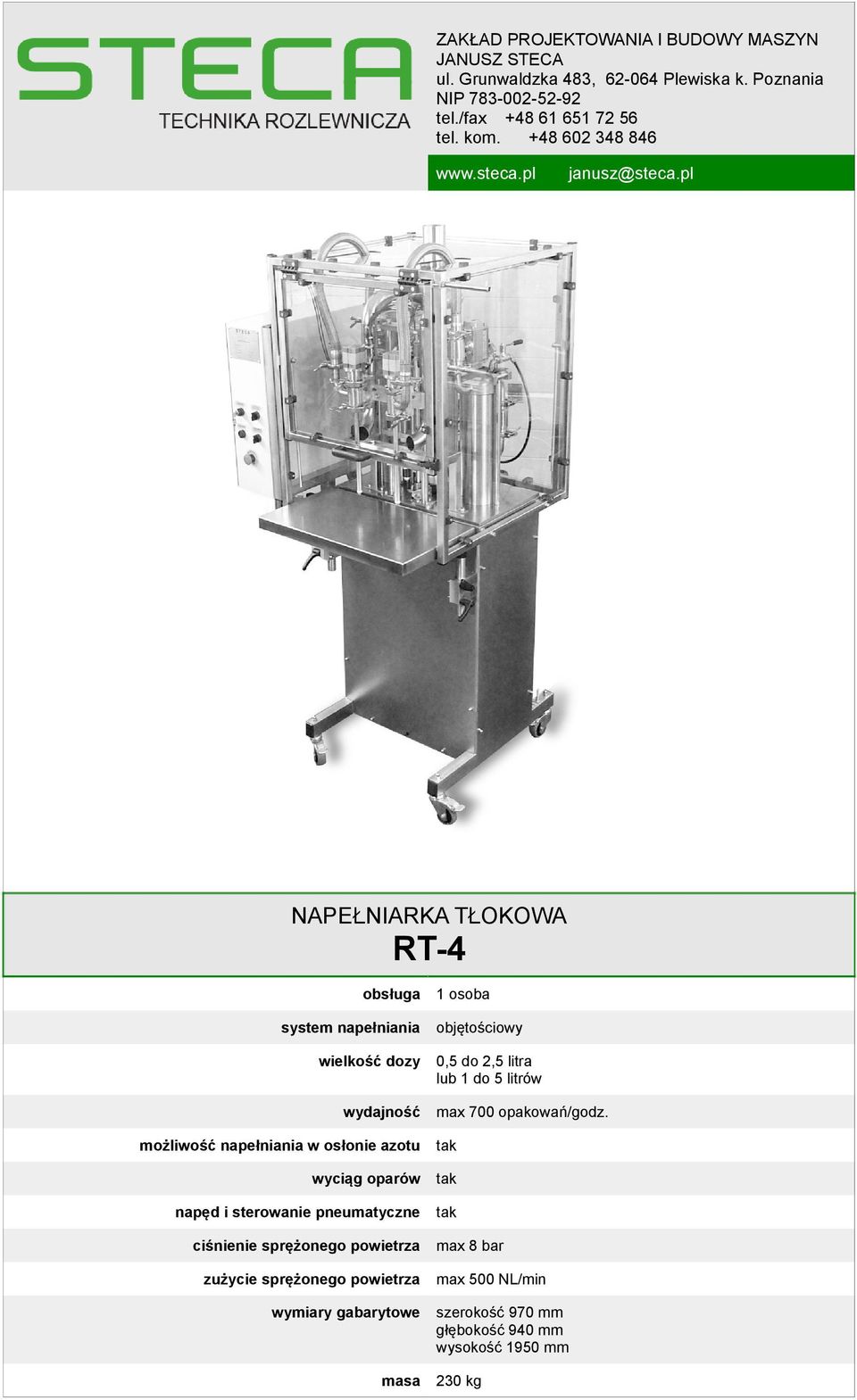

9 NAPEŁNIARKA TŁOKOWA RT-4 obsługa system napełniania wielkość dozy wydajność możliwość napełniania w osłonie azotu wyciąg oparów napęd i sterowanie pneumatyczne ciśnienie sprężonego powietrza zużycie sprężonego powietrza wymiary gabarytowe masa 1 osoba objętościowy 0,5 do 2,5 litra lub 1 do 5 litrów max 700 opakowań/godz. tak tak tak max 8 bar max 500 NL/min szerokość 970 mm głębokość 940 mm wysokość 1950 mm 230 kg

10 NAPEŁNIARKA TŁOKOWA RT-4 Półautomatyczna napełniarka tłokowa typ RT- 4 przeznaczona jest do napełniania opakowań o różnych pojemnościach i kształtach cieczami łatwopalnymi. Napełnianie w osłonie azotu oraz odsysanie oparów zapewniają bezpieczną obsługę. Napełniarka spełnia wymagania dyrektywy unijnej 94/9/WE (ATEX). Napełniarka działa na zasadzie odmierzania zadanej objętości konfekcjonowanego produktu w dwóch cylindrach umieszczonych po obu stronach pneumatycznego siłownika, którego tłoczysko połączone jest trawersą z tłoczyskami tłoków cylindrów odmierzających. O wielkości dozy decyduje skok tłoka, którego dolne położenie ograniczone jest przez ruchomy zderzak. Wielkość dozy regulowana jest bezstopniowo położeniem zderzaka, którego położenie regulowane jest kołem z rękojeścią. W ustaleniu żądane dozy pomaga cyfrowy wskaźnik położenia. Wydajność napełniarki sięga 700 opakowań/godz. i jest uzależniona od rodzaju produktu, objętości i średnicy otworu wlewowego opakowania oraz organizacji pracy. Obsługa napełniarki polega na ręcznym podstawianiu pod nalewaki pustych opakowań i zdejmowaniu napełnionych.

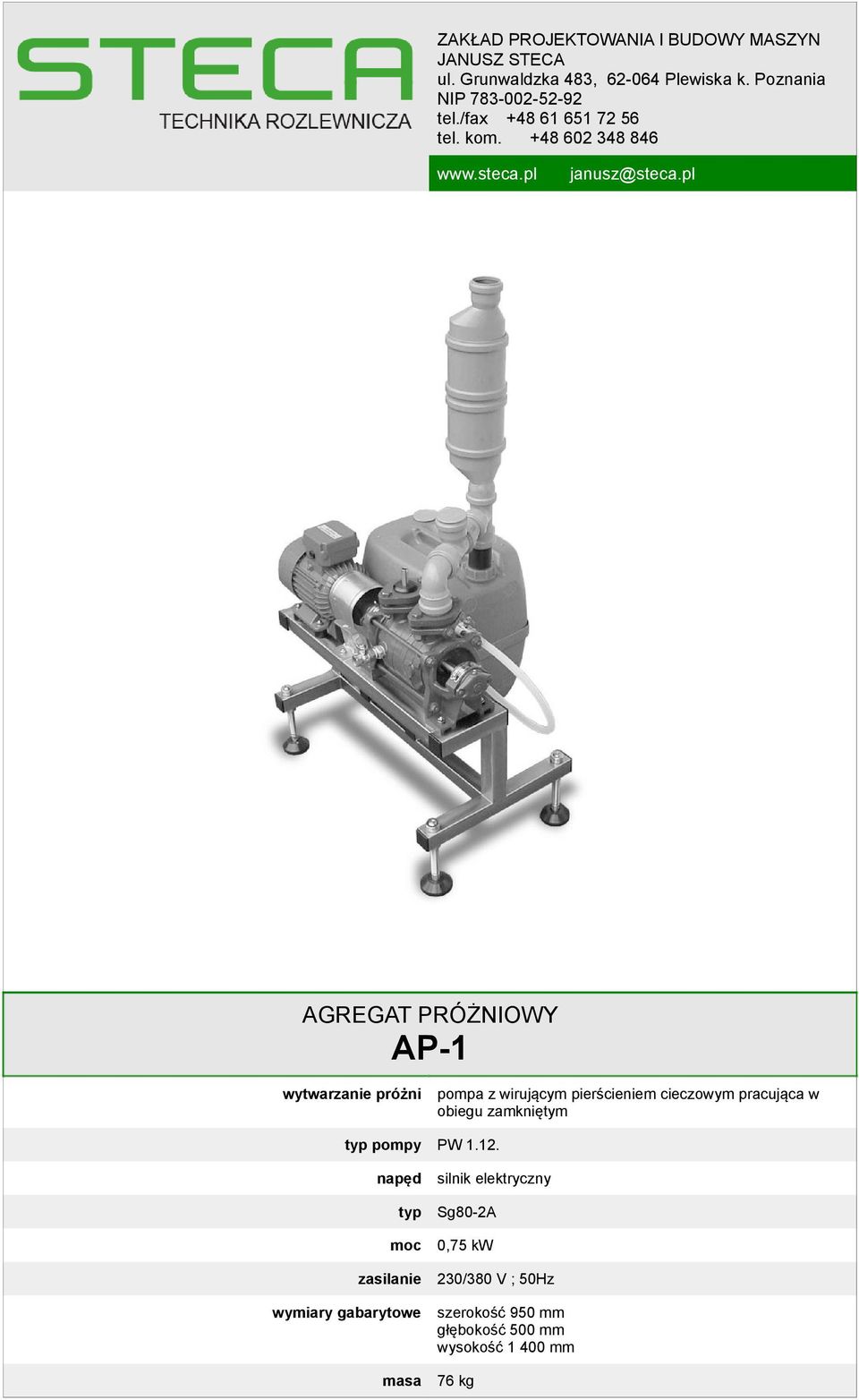

11 AGREGAT PRÓŻNIOWY AP-1 wytwarzanie próżni pompa z wirującym pierścieniem cieczowym pracująca w obiegu zamkniętym typ pompy PW napęd typ moc zasilanie wymiary gabarytowe masa silnik elektryczny Sg80-2A 0,75 kw 230/380 V ; 50Hz szerokość 950 mm głębokość 500 mm wysokość mm 76 kg

12

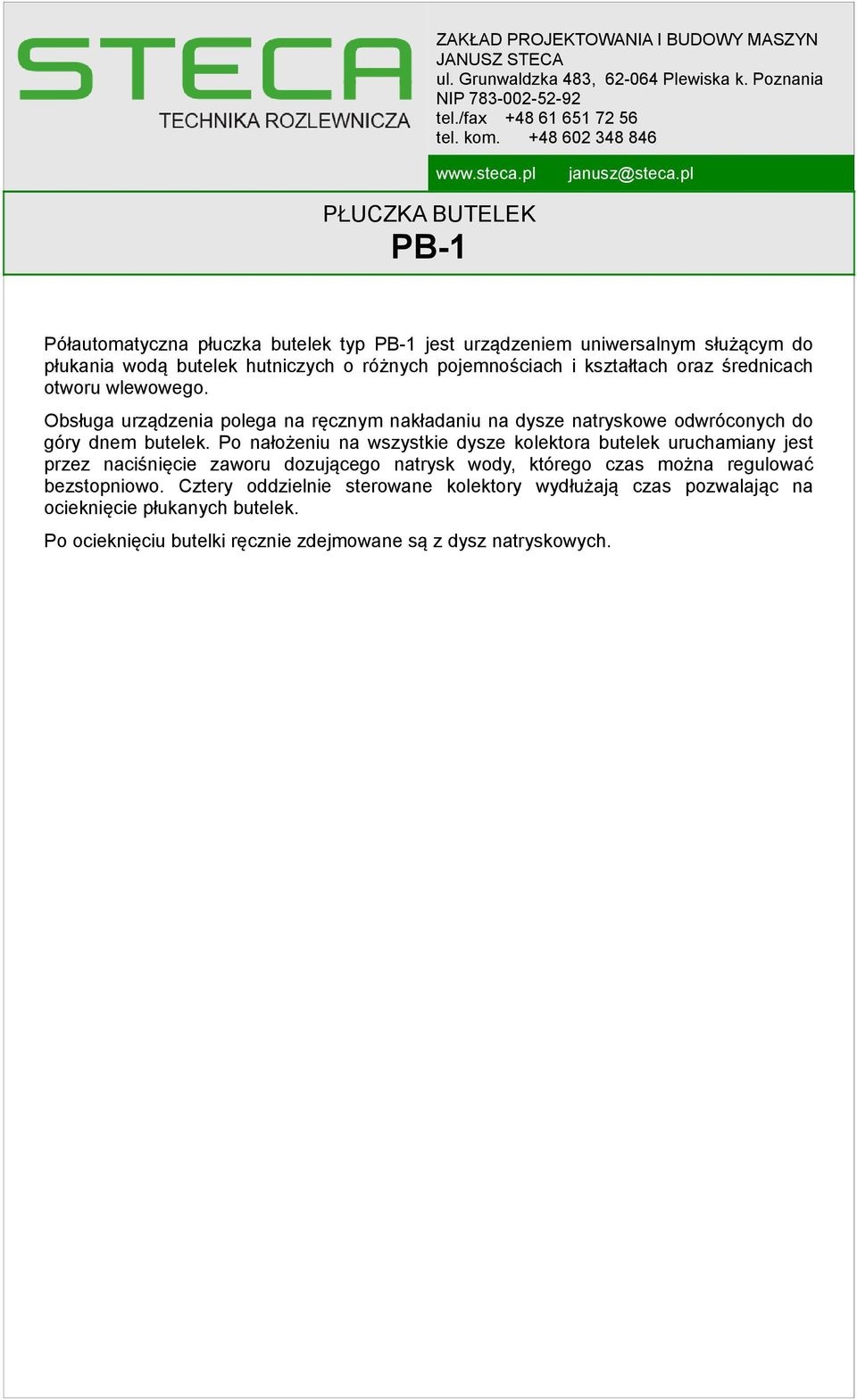

13 PŁUCZKA BUTELEK PB-1 obsługa wydajność ciśnienie wody płuczącej zużycie wody wymiary gabarytowe masa 1 osoba butelek/godz. 2 3 bar max 0,3 l/butelkę szerokość mm głębokość 500 mm wysokość 1 100±45 mm 80 kg

14 PŁUCZKA BUTELEK PB-1 Półautomatyczna płuczka butelek typ PB-1 jest urządzeniem uniwersalnym służącym do płukania wodą butelek hutniczych o różnych pojemnościach i kształtach oraz średnicach otworu wlewowego. Obsługa urządzenia polega na ręcznym nakładaniu na dysze natryskowe odwróconych do góry dnem butelek. Po nałożeniu na wszystkie dysze kolektora butelek uruchamiany jest przez naciśnięcie zaworu dozującego natrysk wody, którego czas można regulować bezstopniowo. Cztery oddzielnie sterowane kolektory wydłużają czas pozwalając na ocieknięcie płukanych butelek. Po ocieknięciu butelki ręcznie zdejmowane są z dysz natryskowych.

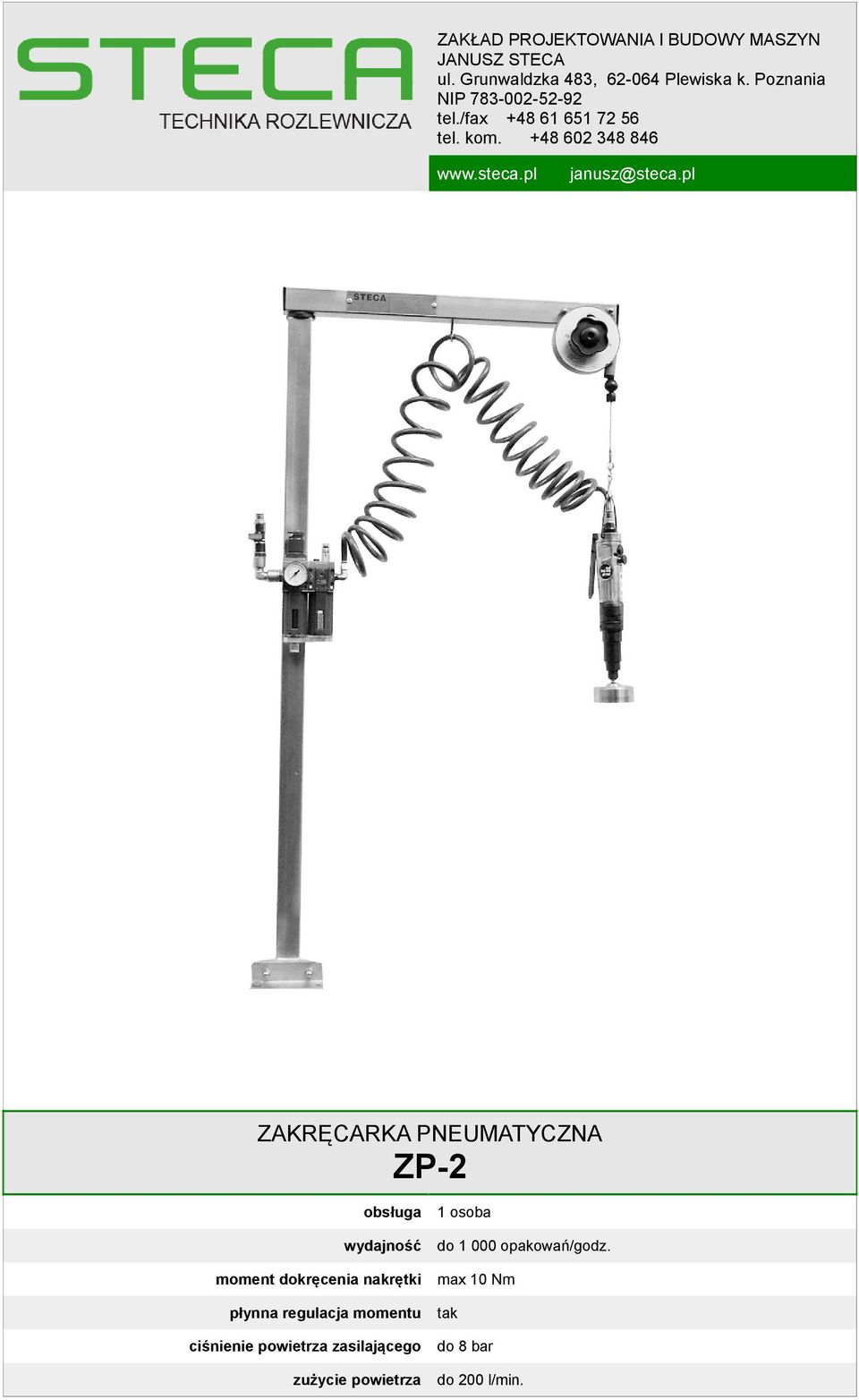

15 ZAKRĘCARKA PNEUMATYCZNA ZP-2 obsługa wydajność moment dokręcenia nakrętki płynna regulacja momentu ciśnienie powietrza zasilającego zużycie powietrza 1 osoba do opakowań/godz. max 10 Nm tak do 8 bar do 200 l/min.

16 ZAKRĘCARKA PNEUMATYCZNA ZP-2 Półautomatyczna zakręcarka pneumatyczna typ ZP-2 jest przeznaczona do zamykania butelek i kanistrów plastikowych oraz butelek szklanych nakrętkami z gwintem wykonanymi z tworzyw sztucznych. Nakrętka może posiadaç pierścień zabezpieczający. Wrzeciono zakęcarki wyposażone jest w wymienną głowicę zakęcającą co pozwala na szybkie przystosowanie do średnicy zakręcanej nakrętki. Moment dokręcenia nakrętki regulowany jest płynnie ciśnieniem sprężonego powietrza.

17 STOŁOWA ZAKRĘCARKA PNEUMATYCZNA ZP-3 obsługa wydajność moment dokręcenia nakrętki płynna regulacja momentu ciśnienie powietrza zasilającego zużycie sprężonego powietrza wymiary gabarytowe masa 1 osoba do opakowań/godz. max 8 Nm tak max 7 bar max 200 NL/min wysokość 560 mm szerokość 260 mm głębokość 580 mm 15 kg

18 STOŁOWA ZAKRĘCARKA PNEUMATYCZNA ZP-3 Półautomatyczna stołowa zakręcarka pneumatyczna typ ZP-3 jest przeznaczona do zamykania butelek szklanych i plastikowych nakrętkami z gwintem wykonanymi z tworzyw sztucznych. Nakrętka może posiadać pierścień zabezpieczający. Wrzeciono zakręcarki wyposażone jest w wymienną głowicę zakręcającą. Obsługa zakręcarki polega na podstawianiu pod obracającą się głowicę butelek z nałożoną nakrętką. Moment dokręcenia nakrętki regulowany jest płynnie ciśnieniem sprężonego powietrza.

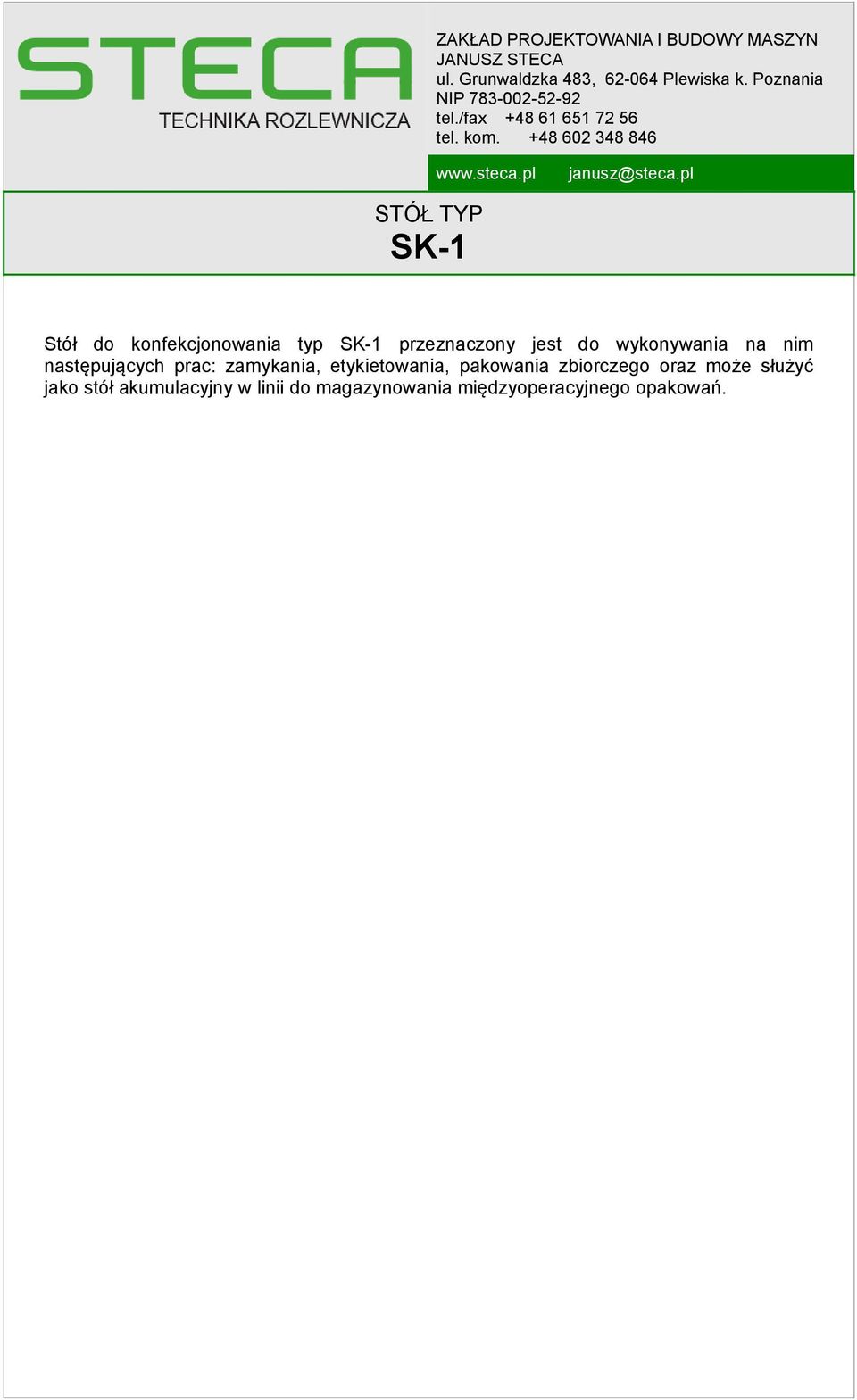

19 STÓŁ TYP SK-1 wymiary gabarytowe długość 1920 mm szerokość 920 mm wysokość 850 ± 50 mm wykonanie materiałowe stal kwasooporna gat. AISI 304 masa 60 kg

20 STÓŁ TYP SK-1 Stół do konfekcjonowania typ SK-1 przeznaczony jest do wykonywania na nim następujących prac: zamykania, etykietowania, pakowania zbiorczego oraz może służyć jako stół akumulacyjny w linii do magazynowania międzyoperacyjnego opakowań.

21 LINIA ROZLEWNICZA TYP LR-1 Skład linii wydajność linii napełniarka próżniowa zakręcarka etykietarka do etykiet samoprzylepnych stół zbiorczy przenośnik płytkowy do 1500 opakowań/godz. długość linii 11 metrów

22

23 ZBIORNIK TYP ZC-1 objętość 1000 litrów materiał blacha kwasoodporna gat. AISI 304 pneumatyczna pompa membranowa ciśnienie sprężonego powietrza zużycie sprężonego powietrza średnica wysokość masa napełnianie-mieszanie-opróżnianie max 8 bar max 500 NL/min. 970 mm 2400 mm 200 kg

24 ZBIORNIK TYP ZC-1 Zbiornik procesowy wyposażony w pneumatyczną pompę membranową z funkcją: napełniania, mieszania i opróżniania. Płynna regulacja wydajności pompy.

25 NALEWAKI Produkcja remonty modernizacja
