1 NAGRZEWNICE WODNE LEO FS WENTYLACJA LEO KMFS LEO FS LEO KMFS

2 SPIS TREŚCI Ogólna charakterystyka 3 Konstrukcja 4 Wymiary 5 Dane techniczne 5 Przyrost temperatury powietrza 6 Regulacja wydajności 6 Zasięg poziomy strumienia powietrza 6 Charakterystyka wentylatora 7 Montaż 8 Akcesoria 8 Automatyka LEO FS 10 Programowanie BMS 12 Automatyka LEO KMFS 16 Elementy automatyki LEO KMFS 16 Schematy blokowe LEO FS 17 Schematy blokowe LEO KMFS 19 UVO - wentylatory dachowe 22 UVO akcesoria 23 Prędkość nawiewanego powietrza 25 Regulacja wydajności - dane techniczne 26 Tabele mocy grzewczych: - FS 27 - KMFS 29 FS 2

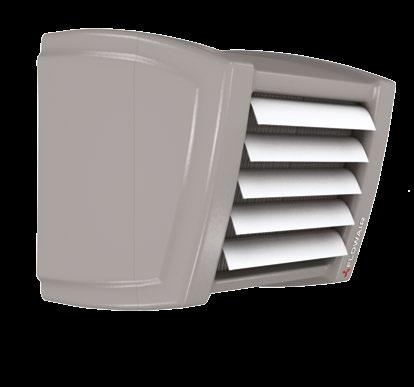

3 OGÓLNA CHARAKTERYSTYKA FS KMFS Moc grzewcza (kw) Wydajność (m³/h) Masa (kg) 13,8 16,8 32,0 35,0 Kolor szary Obudowa antystatyczny ABS Nagrzewnice wodne LEO FS KMFS przeznaczone są do pracy wewnątrz pomieszczeń. Służą do ogrzewania obiektów małych i średnio-kubaturowych. Obudowa wykonana z wytrzymałego tworzywa sztucznego z delikatną strukturą, elementy wykończeniowe, wytworzone z anodowanego aluminium oraz nowoczesne wzornictwo sprawiają, że urządzenia można z powodzeniem zastosować do ogrzewania pomieszczeń reprezentacyjnych takich jak restauracje, puby, sklepy itp. LEO KMFS wyposażona jest w komorę mieszania dzięki czemu umożliwia dostarczenie do pomieszczenia świeżego powietrza. Jest to najprostszy system wentylacji mechanicznej. Dostępne są dwa typy urządzeń: LEO FS KMFS M nagrzewnica z energooszczędnym wentylatorem z silnikiem EC sterowanym zewnętrznym sygnałem napięciowym 0-10V, umożliwiającym płynną regulację wydajności wentylatora w zakresie 0 100% (sterowniki VNTLCD, VNT20); LEO FS KMFS V nagrzewnica z wentylatorem w wykonaniu standardowym. Nastawa wydajności wentylatora możliwa za pomocą transformatorowych regulatorów obrotów (TRs, TR, TRd). FS KMFS FS 3

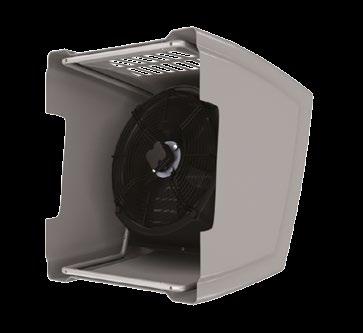

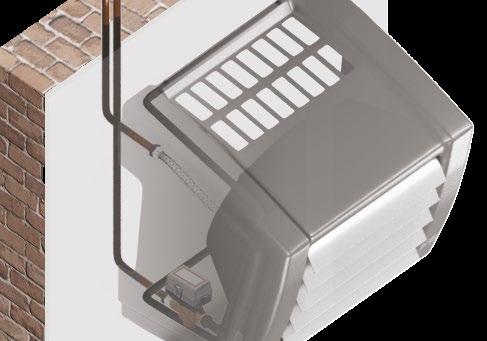

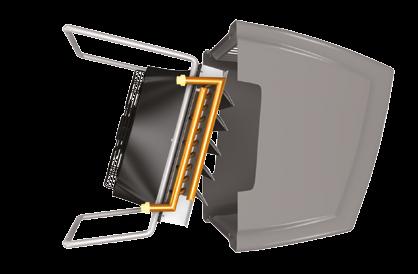

4 KONSTRUKCJA OBUDOWA Wykonana z wytrzymałego tworzywa sztucznego ABS całkowicie zakrywa przyłącza hydrauliczne i elektryczne zapewniając wysoką estetykę urządzenia. ŁATWY MONTAŻ Lekka konstrukcja i zintegrowana konsola montażowa zapewniają łatwy i szybki montaż urządzenia bez konieczności stosowania dodatkowych uchwytów czy konstrukcji nośnych. WENTYLATOR NAWIEWNY W urządzeniu LEO FS typ M zastosowano energooszczędny wentylator EC pobór mocy zaledwie 57,5 W. Zastosowanie tego typu wentylatora zapewnia duże oszczędności podczas eksploatacji urządzenia. REGULACJA ILOŚCI DOSTARCZANEGO POWIETRZA Aparat grzewczo-wentylacyjny LEO KMFS zapewnia wentylację mechaniczną pomieszczenia. Półokrągła, płynnie regulowana w zakresie 0-100% przepustnica powietrza pozwala na zmianę ilości dostarczanego świeżego powietrza. FILTRY POWIETRZA Wloty powietrza świeżego i recyrkulacyjnego w LEO KMFS wyposażone są w filtry powietrza EU2 chroniące urządzenie przed nadmiernym zanieczyszczeniem. FS 4

5 WYMIARY LEO FS LEO KMFS DANE TECHNICZNE FS V FS M KMFS V KMFS M LEO FS KMFS V - osiowy, jednofazowy, prądu zmiennego Wentylator LEO FS KMFS M - osiowy, jednofazowy, prądu zmiennego z silnikiem elektronicznie komutowanym Maksymalny strumień przepływu powietrza [m 3 /h] Zasilanie [V/Hz] 230/50 Maksymalny pobór prądu [A] 0,55 0,25 0,55 0,25 Maksymalny pobór mocy [W] , ,5 IP / Klasa izolacji 54/F Maksymalny poziom ciśnienia akustycznego* [db(a)] 45,0 Maksymalny zasięg strumienia powietrza** [m] 12,0 8,0 Wymiennik ciepła Cu Al., dwurzędowy Nominalna moc grzewcza*** [kw] 19,4 15,3 Przyrost temperatury powietrza (ΔT)*** [ o C] 31,0 37,0 Maksymalna temp. wody grzewczej [ o C] 95,0 Maksymalne ciśnienie robocze [MPa] 1,6 Przyłącze [ ] ½ rodzaj obudowy tworzywo sztuczne ABS Kolor szary Filtr powietrza - panelowy, EU2 Środowisko pracy wewnątrz pomieszczeń Maksymalna temperatura pracy [ o C] 50,0 Pozycja pracy pionowo na ścianie Masa urządzenia [kg] 14,6 13,8 33,8 32,0 Masa urządzenia napełnionego wodą [kg] 15,8 15,0 35,0 33,2 * Poziom ciśnienia akustycznego podano dla pomieszczenia o średniej zdolności pochłaniania dźwięku, objętości 1500 m 3, w odległości 5 m od urządzenia. ** Zasięg poziomy strumienia izotermicznego, przy prędkości granicznej 0,5 m/s. *** Przy maksymalnym przepływie strumienia powietrza, temp. czynnika grzewczego 90/70 C, temp. powietrza na wlocie do urządzenia 0 C. FS 5

6 PRZYROST TEMPERATURY POWIETRZA FS KMFS Tw1/Tw2 = 90/70 C 35 Δt = [ C] Tw1/Tw2 = 90/70 C Przyrost temperatury powietrza podano dla maksymalnej wydajności urządzenia i temp. powietrza na wlocie 0 C Tw1/Tw2 = 40/30 C Tw1/Tw2 = 40/30 C Tw1/Tw2 temperatura czynnika na zasilaniu/powrocie z wymiennika 5 0 FS KMFS REGULACJA WYDAJNOŚCI FS KMFS KMFS FS wydajność [m 3 /h] napięcie [V] wydajność [m 3 /h] ZASIĘG POZIOMY IZOTERMICZNY FS KMFS Zasięg poziomy strumienia izotermicznego, przy prędkości granicznej 0,5 m/s zasięg [m] FS 6

7 CHARAKTERYSTYKA WENTYLATORA KMFS Spadek ciśnienia [Pa] KMFS wydajność [m 3 /h] Punkt pracy urządzenia. FS 7

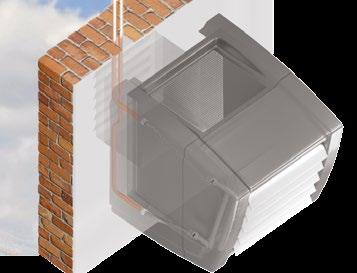

8 MONTAŻ ZINTEGROWANA KONSOLA MONTAŻOWA Nagrzewnice LEO FS i KMFS posiadają zintegrowaną konsolę montażową. Do montażu urządzenia nie są potrzebne żadne dodatkowe uchwyty mocujące Czerpnia ścienna wyposażona jest w siatkę ocynkowaną oraz żaluzje stałe, zabezpieczające otwór czerpny przed opadami atmosferycznymi. max. 3,0 m 0,4 m AKCESORIA CZERPNIA ŚCIENNA MOŻLIWOŚCI MONTAŻU FS 8

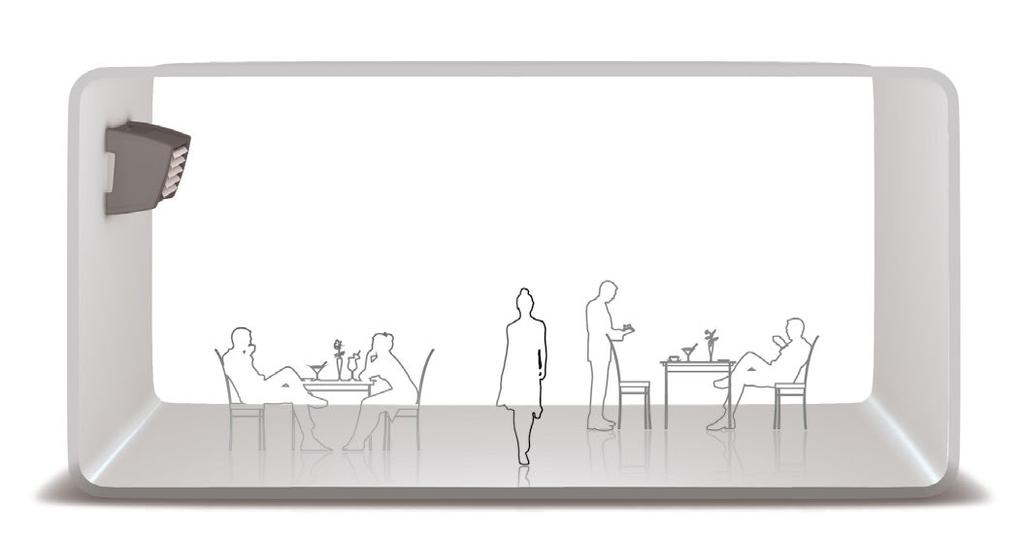

9 WSKAZÓWKI MONTAŻU Należy zapewnić równomierne rozprowadzenie powietrza w całej objętości pomieszczenia. Kierownice powietrza wyregulować tak by strumień nawiewanego powietrza kierować do strefy przebywania ludzi. Nagrzewnice montowane na przeciwległych ścianach montować na zakładkę. Nagrzewnice montować w taki sposób aby nie ograniczać strugi nawiewanego powietrza. Nie zaleca się doprowadzenia powietrza kanałami. Może to powodować znaczny spadek wydajności. Nagrzewnice montować w taki sposób aby zapewnić swobodny dopływ powietrza wokół urządzenia. FS 9

10 AUTOMATYKA LEO FS STEROWANIE MODULOWANE SRQ2d zawory dwudrogowe z siłownikiem VNT20 nastawnik obrotów z wbudowanym termostatem SRQ3d zawory trójdrogowe z siłownikiem VNTLCD programowalny nastawnik obrotów z wbudowanym termostatem PT-1000 IP65 czujnik naścienny pomiaru temperatury Sterowanie modulowane to energooszczędne ogrzewanie obiektów średnio- i wielkokubaturowych. Płynna regulacja wydajności nagrzewnic powietrza w zależności od temperatury zapewnia dokładne dostarczenie niezbędnej ilości ciepła. Sterownik 0-10V (VNTLCD VNT20) płynnie zmienia wydajność wentylatora zależnie od zmiany różnicy temperatur: zadanej na nastawniku i zmierzonej. CECHY: Niska bezwładność cieplna. Niższe zużycie energii dzięki zastosowaniu wentylatorów z silnikiem EC. Lepszy komfort cieplny przez dokładne utrzymywanie zadanej temperatury. Zmniejszenie hałasu dzięki pracy na możliwie najniższych obrotach wentylatora. Możliwość regulacji max. 10 urządzeniami za pomocą jednego sterownika. temp. zadana WYKRES TEMPERATURY strefa poza komfortem cieplnym strefa poza komfortem cieplnym WYKRES PRACY WENTYLATORA czas Takie rozwiązanie doskonale współpracuje z nowoczesnymi kotłami, które posiadają modulacyjną pracę palnika. Wraz ze zbliżaniem się temperatury powietrza do ustawionego poziomu zmniejsza się zapotrzebowanie na ilość czynnika grzewczego. Kocioł odczytując tę zmianę redukuje swoją moc i tym samym zużywa mniej paliwa. czas WENTYLATOR EC SPRAWNOŚĆ SILNIKA Sprawność silnika [%] EC - Motor 3~AC 1~AC Silniki z elektroniczną komutacją charakteryzują się wysoką sprawnością rzędu 95%. To efekt wyeliminowania strat związanych z poślizgiem oraz konstrukcją. Wysoka sprawność zachowana jest także podczas regulacji do 60% (dla porównania sprawność konwencjonalnych silników plasuje się na poziomie 20 40%) Moc wyjściowa [W] FS 10

11 STEROWANIE ON/OFF AC V SRQ2d zawory dwudrogowe z siłownikiem RE termostat pomieszczeniowy z programatorem tygodniowym TR 5-stopniowy regulator obrotów TRd 5-stopniowy regulator obrotów SRQ3d zawory trójdrogowe z siłownikiem RA termostat pomieszczeniowy TRs 3-stopniowy regulator obrotów Jest to najprostszy system regulacji typu ON/OFF. Pracę nagrzewnicy reguluje termostat, który załącza urządzenie w przypadku spadku temperatury w pomieszczeniu poniżej wartości zadanej. Regulacja wydajności wentylatora realizowana jest za pomocą transformatorowych regulatorów obrotów. CECHY: Niska bezwładność cieplna. Niski koszt inwestycyjny. Prosta obsługa. Niezależne sterowanie każdego urządzenia. Stopniowa regulacja wydajności wentylatora. temp. zadana WYKRES TEMPERATURY strefa poza komfortem cieplnym strefa poza komfortem cieplnym czas Najczęściej stosowany w obiektach gdzie wymagane jest niezależne sterowanie każdym urządzeniem. WYKRES PRACY WENTYLATORA czas WENTYLATOR EC OSZCZĘDNOŚĆ ENERGII Moc wejściowa EC 170 W AC 260 W AC AC EC 17 W 5 W Straty laminarne 17 W 7 W Straty w uzwojeniu 40 W 0 W Poślizg Wprowadzenie do nagrzewnic LEO FS KMFS M wentylatorów z silnikiem elektronicznie komutowanym powoduje obniżenie kosztów zużycia energii elektrycznej o 40%. Tak duże oszczędności możliwe są dzięki bardzo wysokiej sprawności wentylatora, którą uzyskano eliminując straty związane z poślizgiem oraz konstrukcją. 8 W 4 W Straty sterowania 82 W 16 W Straty razem Moc wyjściowa FS 11

12 PROGRAMOWANIE BMS Sterownik VNTLCD umożliwia podłączenie układu do zintegrowanego systemu zarządzania budynkiem BMS (Building Management System). Wyposażony jest w protokół komunikacyjny MODBUS w trybie RTU. Komunikacja może odbywać się z prędkością { } (bez kontroli parzystości, 1 bit stopu). Możliwe jest ustawienie do 31 adresów. Adrr Param Acc [bit] Min Max Mul Unit Description 0x00 INT_SENS R [0-15] - - 1/16 C Temperatura czujnika wewnętrznego 0x01 EXT_SENS R [0-15] - - 1/16 C Temperatura czujnika zewnętrznego z uwzględnieniem korekty temperatury 0x02 PROCESS_TEMP R [0-15] - - 1/16 C Temperatura pobierana do regulatora 0x03 0x04 0x05 0x06 DIG_OUT [8-15] Stan załączenia przekaźnika grzania/chłodzenia R ANALOG_OUT [1-7] /11 V Napięcie wyjściowe styku AOUT CURR_SPEED [8-15] % Aktualna prędkość wentylatorów R TAF_SET_TEMP [0-7] C Temperatura ochrony przeciwzamrożeniowej TZAD_SET_TEMP [8-15] C Temperatura zadana CRS1_T1 [7] R CRS1_CAL_FORCE_RUN [3] Stan wybranej czujki wiodącej 0 - czujnik wewnętrzny 1 - czujnik zewnętrzny CRS1_MODE2 CRS1_MODE1 [6] [5] Stan trybu pracy 0:0 - grzanie 0:1 - wentylacja 1:0 - chłodzenie 1:1 - pusty CRS1_MODE0 [4] CRS1_RUN [2] CRS1_REG_AFTm [1] CRS1_REG_AF [0] CRS2_REG R [8] Stan sterowania 0 - sterowanie manualne 1 - sterowanie automatyczne Stan pracy urządzenia w trybie programatora 0 - STOP 1 - START Stan pracy urządzenia 0 - STOP 1 - START Stan warunkujący działanie ochrony przeciwzamrożeniowej 0 - Tm<TAF 1 - Tm>TAF Stan ochrony przeciwzamrożeniowej 0 OFF 1 ON LCD_CONTRAST [0-7] Kontrast wyświetlacza Stan pracy wentylatorów w trybie manualnym 0 - praca ciągła 1 - praca termostatyczne 0x07 LCD_BACKLIGHT R [0-15] 1 8 1/256 - Jasność tła wyświetlacza FS 12

13 Adrr Param Acc [bit] Min Max Mul Unit Description 0x08 0x09 0x0A TZAD_MANUAL [8-15] C Temperatura zadana w trybie manualnym R TZAD_AUTO [0-7] C Temperatura zadana w trybie automatycznym VSPEED_HI [8-15] % Górna granica ograniczenia prędkości wentylatorów R VSPEED_LO [0-7] % Dolna granica ograniczenia prędkości wentylatorów Alarmy o błędach wewnętrznych urządzenia (zimne luty, ALARM_ID [8-15] R błędy komunikacji) VSPEED_CORR [0-7] % Korekta prędkości wentylatorów 0x0B TEMP_CORR R [0-15] /16 C Korekta temperatury czujnika zewnętrznego 0x0C PLANT_COEFF R [0-15] Stan nastawy regulatora temperatury 0x0D VSPEED_MANUAL [8-15] % Prędkość wentylatorów w trybie manualnym R VSPEED_AUTO [0-7] % Prędkość wentylatorów w trybie automatycznym 0x0E VSPEED_AF R [8-15] % 0x0F 0x10 0x11 0x12 0x13 0x14 0x15 0x16 CRS3_REG R [8-10] Prędkość wentylatorów przy działającej ochronie przeciwzamrożeniowej Stan programatora 0 OFF 1-1d 2-5d+2d 3-7d SOFT_VER [0-7] Wersja oprogramowania TEMP_HIST_HI [8-15] C Górna granica histerezy temperatury. * R TEMP_HIST_LO [0-7] C Dolna granica histerezy temperatury. * DATE_REG1 [8-15] Aktualny rok R DATE_REG2 [0-7] Aktualny miesiąc DATE_REG3 [8-15] Aktualny dzień R TIME_REG1 [0-7] h Godzina TIME_REG2 [8-15] m Minuty R CURR_ZONE [0-7] Numer aktywnej strefy czasowej dla programatora tygodniowego - SET_REG1.COM_PRA- CA_WENT [12-15] [11] SET_REG1.COM_T1 [10] RW SET_REG1.COM_MODE0 [9] SET_REG1.COM ctrlstart_bit [8] Wybór pracy wentylatorów w trybie manualnym 0 - praca ciągła 1 - praca termostatyczna Wybór czujki wiodącej 0 - czujnik wewnętrzny 1 - czujnik zewnętrzny Wybór rodzaju sterowania 0 - sterowanie manualne 1 - sterowanie automatyczne Włączenie urządzenia po złączu COM 0 ON 1 OFF TAF_SET_TEMP_WR [0-7] C Nastawa temperatury Tf ochrony przeciwzamrożeniowej TZAD_MANUAL_WR [8-15] C Nastawa temperatury zadanej Ts w sterowaniu manualnym RW TZAD_AUTO_WR [0-7] Nastawa temperatury zadanej Ts w sterowaniu automatycznym VSPEED_MANUAL_WR [8-15] % Nastawa prędkości wentylatorów V w sterowaniu manualnym RW PLANT_COEFF_WR [0-7] Nastawa regulatora temperatury 0x17 SEL_CALENDAR_TYPE RW [8-10] Wybór trybu programatora 0:0:0 OFF 0:0:1-1d 0:1:0-5d+2d 0:1:1 7d * TEMP_HIST_HI = (MSB - 100) / 10 * TEMP_HIST_LO = (LSB - 100) / 10 FS 13

14 ELEMENTY AUTOMATYKI LEO FS STEROWANIE MODULOWANE Kategoria Symbol Wygląd Dane techniczne sterowniki 0-10 V VNTLCD programowalny nastawnik obrotów z wbudowanym termostatem str. 25 str. 26 VNT20 nastawnik obrotów z wbudowanym termostatem str. 25 str. 26 Napięcie zasilania: 230 V 50 Hz Stopień ochrony: IP20 Zakres nastawy temperatury: o C Zakres temperatury pracy: o C Wyjściowy sygnał sterujący: analogowy 0 10 V Sposób regulacji: klawiatura sterująca, wyświetlacz LCD Zakres regulacji obrotów: % Czujnik temperatury: wewnętrzny (opcjonalnie zew. PT-1000) Obciążalność styków zaworu: indukcyjne 3 A, rezystancyjne 8 A Wymiary (WxSxG): 70x120x25 mm Max. średnica przewodu 2 mm 2 Napięcie zasilania: 230 V 50 Hz Stopień ochrony: IP20 Zakres nastawy temperatury: o C Zakres temperatury pracy: o C Wyjściowy sygnał sterujący: analogowy 0 10 V Sposób regulacji obrotów: klawiatura sterująca, wyświetlacz LED Zakres regulacji obrotów: % Czujnik temperatury: wewnętrzny (opcjonalnie zew. PT-1000) Obciążalność styków zaworu: indukcyjne 3 A, rezystancyjne 8 A Wymiary (WxSxG): 70x120x25 mm Max. średnica przewodu 2 mm 2 wyposażenie dodatkowe PT-1000 IP65 czujnik naścienny pomiaru temperatury IP65 Stopień ochrony: IP65 Zakres temperatury pracy: o C Max. średnica przewodu 2 mm 2 v R10 rozdzielacz sygnału Stopień ochrony: IP54 Zakres temperatury pracy: o C Max. średnica przewodu 2 mm 2 STEROWANIE MODULOWANE / STEROWANIE ON/OFF v Kategoria Symbol Wygląd Dane techniczne zawory SRQ2d-1/2 zawór dwudrogowy 1/2 z siłownikiem SRQ3d-1/2 zawór trójdrogowy 1/2 z siłownikiem Stopień ochrony: IP20 Napięcie zasilania: V 50/60 Hz Max. temperatura czynnika: +93 o C Max. ciśnienie robocze: 1,6 MPa Kvs: 3,0 m 3 /h Montaż: na powrocie czynnika grzewczego z nagrzewnicy Czas otwarcia/zamknięcia: 18s/5s Wymiary (WxSxG): 108x86x66 Stopień ochrony: IP20 Napięcie zasilania: V 50/60 Hz Max. temperatura czynnika: +93 o C Max. ciśnienie robocze: 2,0 MPa Kvs: 3,4 m 3 /h Montaż: na zasilaniu nagrzewnicy czynnikiem grzewczym Czas otwarcia/zamknięcia: 18s/5s Wymiary (WxSxG): 118x86x66 FS 14

15 STEROWANIE ON/OFF Kategoria Symbol Wygląd Dane techniczne termostaty regulatory obrotów RA termostat pomieszczeniowy RE termostat pomieszczeniowy z programatorem tygodniowym TRs 3-stopniowy regulator obrotów str. 25 str. 26 TR / TRd 5-stopniowy regulator obrotów str. 25 str. 26 Zakres nastawy temperatury: C Zakres temperatury pracy: o C Stopień ochrony: IP30 Obciążalność styków: indukcyjne 3 A, rezystancyjne 10 A Wymiary (WxSxG): 84x84x40 mm Max. średnica przewodu: 2,5 mm 2 Zakres nastawy temperatury: o C Zakres temperatury pracy: o C Stopień ochrony: IP20 Obciążalność styków: indukcyjne 3,5 A, rezystancyjne 16 A Źródło zasilania: baterie 2x1,5 V AA Wymiary (WxSxG): 86x138x25 mm Max. średnica przewodu: 2 mm 2 Napięcie zasilania: 230 V 50/60 Hz Stopień ochrony: IP54 Zakres temperatury pracy: o C Stopnie regulacji: bieg Ur [V] / Ir [A] TRs 110/0,5 170/0,5 230/0,5 Masa: 0,6 kg Wymiary (WxSxG): 115x70x55 mm Max. średnica przewodu: 2,5 mm 2 Możliwość regulacji: TRs - jedna nagrzewnica LEO FS KMFS Napięcie zasilania: 230 V 50/60 Hz Stopień ochrony: IP54 Zakres temperatury pracy: o C Stopnie regulacji: bieg Ur [V] / Ir [A] TR 115/1,5 135/1,5 155/1,5 180/1,5 230/1,5 TRd 115/3,3 135/3,3 155/3,3 180/3,5 230/3,5 Masa: TR: 1,5 kg; TRd: 2,7 kg Wymiary (WxSxG): TR: 165x75x60 mm TRd: 185x102x100 mm Max. średnica przewodu: 2,5 mm 2 Możliwość regulacji: TR - max. trzy nagrzewnice LEO FS KMFS TRd - max. sześć nagrzewnic LEO FS KMFS FS 15

16 AUTOMATYKA LEO KMFS STEROWANIE KTS KTS Zestaw zasilająco sterująco zabezpieczający przeznaczony do komory mieszania współpracującej z nagrzewnicą wodną. KTS + LEO KMFS + UVO najprostszy, kompleksowy system wentylacji nawiewno wywiewnej. Cechy: Płynna regulacja stopnia otwarcia przepustnic komory mieszania w zakresie 0-100%. Zapewnia ochronę przeciwzamrożeniową wymiennika ciepła nagrzewnicy. Umożliwia podłączenie dodatkowych elementów automatyki takich jak: termostat pomieszczeniowy, zawór, presostat zwiększających funkcjonalność urządzenia. Regulacja pracy wentylatorów dachowych w zależności od stopnia otwarcia komory i wydajności nagrzewnicy LEO. ELEMENTY AUTOMATYKI LEO KMFS Symbol Wygląd Dane techniczne KTE szafa sterownicza Zasilanie: 230V/50Hz Stopień ochrony: IP54 Masa: 2 kg Zasilanie wentylatora nagrzewnicy wodnej: max. 2,5 A, 230 VAC Zasilanie wentylatorów dachowych 1-fazowych: max. 5 A, 230 VAC Zasilanie siłownika zaworu: max. 0,3 A, 230 VAC Max. średnica przewodu: 2,5 mm 2 KTS SP 0-10V siłownik przepustnic ze sprężyną powrotną o działaniu ciągłym Zasilanie: AC 24 V 50/60 Hz, DC 24 V Przewody: 4x0,5 mm 2 Pobór mocy: 2,5 W praca, 1 W spoczynek Stopień ochrony: IP54 Zakres temperatury pracy: o C TPR termostat przeciwzamrożeniowy z kapilarą DSS2e-bis regulator obrotów BUFOR Stopień ochrony: IP54 Fabryczna nastawa: włączenie 2 C, wyłączenie 3,5 C Zakres regulacji: o C Δt [K]: 1,5 Długość kapilary: 2 m Napięcie zasilania: 230V/50Hz Stopień ochrony: IP20 Zakres temperatury pracy: o C Maksymalny prąd ciągły pracy: 1,5 A Typ sterowania: PWM Jest układem rozdzielającym sygnały sterujące z szafy KTE oraz układem zasilającym dla nagrzewnic LEO i wentylatorów wyciągowych. Zastosowanie bufora umożliwia sterowanie maksymalnie 5 urządzeniami równocześnie za pomocą jednej szafy KTE. Dodatkowo zastosowane w buforze lampki kontrolne informują o stanie zabrudzenia filtrów, alarmie przeciwzamrożeniowym oraz awarii wentylatora dachowego dla każdego urządzenia z osobna. Zasilanie: 230V/50Hz Stopień ochrony: IP54 Masa: 3 kg Zasilanie wentylatora nagrzewnicy wodnej: max. 2,5 A, 230 VAC Zasilanie wentylatorów dachowych 1-fazowych: max. 3 A, 230 VAC Zasilanie siłownika zaworu: max. 1 A, 230 VAC Max. średnica przewodu: 2,5 mm 2 Układ KTS stanowi automatykękomory mieszania. Dla efektywniejszej pracy urządzenia należy dobrać odpowiedni system sterujący pracą nagrzewnicy: sterowanie ON/OFF sterowanie modulowane patrz automatyka LEO FS. FS 16

17 SCHEMATY BLOKOWE LEO FS STEROWANIE MODULOWANE sterwonik VNTLCD (VNT20) steruje pracą zaworu oraz umożliwia płynną regulację obrotów wentylatora SRQ2d SRQ3d 3 0,5 mm 2 3 0,5 mm 2 VNTLCD VNT20 PT-1000 (opcja) 2 0,5 mm 2 ekranowany 2 0,5 mm 2 ekranowany 3 1 mm mm 2 zasilanie 230V/50Hz zasilanie 230V/50Hz sterwonik VNTLCD (VNT20) steruje pracą zaworu oraz umożliwia płynną regulację obrotów wentylatora możliwość regulacji max. 10 urządzeniami za pomocą jednego sterownika przy zastosowaniu rozdzielacza R10 SRQ2d SRQ3d SRQ2d SRQ3d 3 0,5 mm 2 3 0,5 mm 2 3 0,5 mm 2 3 0,5 mm 2 VNTLCD VNT20 PT-1000 (opcja) 2 0,5 mm 2 2 0,5 mm 2 2 0,5 mm 2 2 0,5 mm 2 ekranowany ekranowany R10 ekranowany ekranowany 3 1 mm mm mm 2 zasilanie 230V/50Hz zasilanie 230V/50Hz zasilanie 230V/50Hz FS 17

18 SCHEMATY BLOKOWE LEO FS STEROWANIE ON/OFF termostat RA (RE) steruje pracą zaworu SRQ regulator obrotów TRs umożliwia 3-stopniową regulację obrotów wentylatora termostat RA (RE) steruje pracą zaworu SRQ oraz regulatora obrotów TRs regulator obrotów TRs umożliwia 3-stopniową regulację obrotów wentylatora SRQ2d SRQ3d 3 0,5 mm 2 3 0,5 mm 2 TRs RA RE SRQ2d SRQ3d 3 0,5 mm 2 3 0,5 mm 2 TRs RA RE 3 1 mm mm 2 3 0,5 mm mm mm mm 2 zasilanie 230V/50Hz zasilanie 230V/50Hz zasilanie 230V/50Hz termostat RA (RE) steruje pracą zaworów SRQ regulator obrotów TR (TRd) umożliwia 5-stopniową regulację obrotów wentylatorów SRQ2d SRQ3d 3 0,5 mm 2 3 0,5 mm 2 SRQ2d SRQ3d 3 0,5 mm 2 3 0,5 mm 2 SRQ2d SRQ3d 3 0,5 mm 2 3 0,5 mm 2 TR (TRd) RA RE max. 3 w przypadku zastosowania regulatora TR max. 6 w przypadku zastosowania regulatora TRd 3 0,5 mm mm mm 2 zasilanie 230V/50Hz zasilanie 230V/50Hz termostat RA (RE) steruje pracą zaworów SRQ oraz regulatora obrotów TR (TRd) regulator obrotów TR (TRd) umożliwia 5-stopniową regulację obrotów wentylatorów SRQ2d SRQ3d 3 0,5 mm 2 3 0,5 mm 2 SRQ2d SRQ3d 3 0,5 mm 2 3 0,5 mm 2 SRQ2d SRQ3d 3 0,5 mm 2 3 0,5 mm 2 TR (TRd) RA RE max. 3 w przypadku zastosowania regulatora TR max. 6 w przypadku zastosowania regulatora TRd 3 1 mm mm mm 2 zasilanie 230V/50Hz FS 18

19 SCHEMATY BLOKOWE LEO KMFS STEROWANIE KTS - STEROWANIE MODULOWANE SRQ2d SRQ3d UVO H ,5 mm 2 2 0,5 mm 2 TPR SP mm mm 2 3 0,5 mm 2 ekranowany DSS2e-bis 3 1 mm 2 2 0,5 mm 2 ekranowany KTE 2 0,5 mm 2 2 0,5 mm 2 ekranowany VNTLCD VNT20 3 1,5 mm mm 2 zasilanie 230V/50Hz zasilanie 230V/50Hz STEROWANIE KTS - STEROWANIE ON/OFF SRQ2d SRQ3d UVO H ,5 mm 2 2 0,5 mm 2 TPR SP ,5 mm 2 ekranowany 3 1 mm mm 2 3x0,5 mm 2 KTE RA RE 3 1,5 mm 2 zasilanie 230V/50Hz FS 19

20 STEROWANIE KTS - STEROWANIE MODULOWANE+ BUFOR UVO H1.4 UVO H1.4 max mm mm 2 DSS2e-bis 2 0,5 mm 2 ekranowany DSS2e-bis 2 0,5 mm 2 ekranowany 3 1 mm mm 2 SRQ2d SRQ3d SRQ2d SRQ3d max ,5 mm 2 2 0,5 mm 2 TPR 3 0,5 mm 2 TPR 2 0,5 mm 2 2 0,5 mm 2 SP 0-10 ekranowany 3 1 mm SP ekranowany 3 1 mm 2 2 0,5 mm 2 3 0,5 mm 2 ekranowany 3 0,5 mm 2 ekranowany KTE VNTLCD VNT20 6x1 mm 2 2 0,5 mm 2 ekranowany 19 0,5 mm 2 3 2,5 mm 2 zasilanie 230V/50Hz FS 20

21 STEROWANIE KTS - STEROWANIE ON/OFF + BUFOR UVO H1.4 UVO H1.4 max mm mm 2 SRQ2d SRQ3d SRQ2d SRQ3d max ,5 mm TPR TPR 2 3 0,5 mm mm 3 1 mm 2 2 0,5 mm SP SP ,5 mm 2 ekranowany 2 0,5 mm 2 3 0,5 mm 2 KTE RA RE 3 0,5 mm ,5 mm 2 3 2,5 mm 2 zasilanie 230V/50Hz FS 21

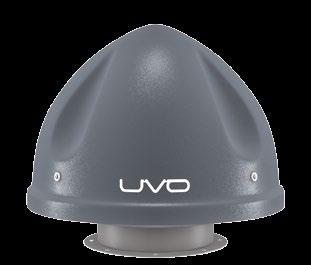

22 UVO WENTYLATORY DACHOWE H3.0 H1.4 Ø 540 Ø 540 Ø 250 Ø 274 8x Ø Ø 160 8x Ø 9 Ø UVO H to grupa wentylatorów dachowych z poziomym wyrzutem powietrza. Przeznaczone do wentylacji pomieszczeń budownictwa ogólnego i przemysłowego. Montowane na dachu budynku mają za zadanie usuwanie zużytego powietrza z pomieszczenia. DANE TECHNICZNE UVO H1.4 UVO H3.0 Max. strumień przepływu powietrza [m 3 /h] Obroty synchroniczne [min -1 ] Zasilanie* [V] 230 Y - 3 x 400 Δ - 3 x 230 Max. pobór prądu [A] 0,7 Y - 1,33 Δ - 2,3 Max. pobór mocy [W] IP Podciśnienie maksymalne [Pa] Max. temperatura przetłaczanego powietrza [ o C] Max. zapylenie przetłaczanego powietrza [g/m 3 ] 0,3 Rodzaj obudowy tworzywo sztuczne ABS Kolor szary Masa [kg] 8,0 20,0 1 m 65,7 74,0 Max. poziom wlot 5 m 54,9 60,0 ciśnienia akustycznego [db(a)] 1 m 70,0 80,0 wylot 5 m 61,0 70,0 *Fabrycznie uzwojenie silnika wentylatora dachowego UVO H3.0 podłączone jest Y (dla zasilania z sieci 3x400V). W przypadku podłączenia wentylatora do sieci 3x230V uzwojenie należy podłączyć w Δ (np. w przypadku zastosowaniu przemiennika częstotliwości FAL-0.75). CHARAKTERYSTYKI PRZEPŁYWOWE Δp [Pa] 300 Δp [Pa] 300 UVO H UVO H V [m 3 /h] V [m 3 /h] FS 22

23 UVO AKCESORIA PODSTAWY DACHOWE HPD Ø 250 HPDr Ø HPD PODSTAWA DACHOWA Materiał wykonania: blacha stalowa ocynkowana Masa: 3,5 kg 1000 Ø 250 Ø 274 Ø 300 8x Ø 9 HPDr PODSTAWA DACHOWA Z RURĄ SPIRO Materiał wykonania: blacha stalowa ocynkowana Masa: 7,6 kg HPDT HPDTs 550 Ø 310 Ø Ø 310 Ø 250 HPDT TŁUMIĄCA PODSTAWA DACHOWA DO DACHÓW PROSTYCH Materiał wykonania: blacha stalowa ocynkowana Masa: 46 kg 1260 Ø alpha HPDTs TŁUMIĄCA PODSTAWA DACHOWA DO DACHÓW SKOŚNYCH Materiał wykonania: blacha stalowa ocynkowana Masa: 41 kg Kąt alpha - kąt przecięcia podstawy pod skos dachu podawany przy zamówieniu 720 Ø Lp [db(a)] Charakterystyka akustyczna wentylatora z podstawą dachową tłumiącą (HPDT, HPDTs) V [m 3 /h] FS 23

24 PODSTAWY DACHOWE CB 430 PZ Ø430 CB - COKÓŁ BLASZANY DO DACHÓW SKOŚNYCH Materiał wykonania: blacha stalowa ocynkowana Masa: 6,6 kg Służy do montowania podstaw dachowych HPD i HPDr do dachów skośnych. Cokół należy dociąć pod kątem odpowiadającym pochyleniu dachu. PZ - PRZEPUSTNICA ZWROTNA Materiał wykonania: blacha stalowa ocynkowana Masa: 0,5 kg TŁUMIK Ø 350 Ø 250 HT-0.5 / HT-1.0 TŁUMIK KANAŁOWY Długość (L): HT-0.5-0,5 m HT-1.0-1,0 m Masa: HT-0.5-9,0 kg HT ,0 kg L tłumienie dźwięku [db] 63 Hz 125 Hz 250 Hz 500 Hz HT HT Hz 2000 Hz 4000 Hz 8000 Hz HT HT HT Δp [Pa] 24 HT-0.5 Opory przepływu tłumików V [m 3 /h] FS 24

25 PRĘDKOŚĆ NAWIEWANEGO POWIETRZA LEO FS 3,00 2,50 prędkość [m/s] 2,00 1,50 1,00 1 bieg TRs / 45% nastawa VNTLCD/VNT20 2 bieg TRs / 70% nastawa VNTLCD/VNT20 3 bieg TRs / 100% nastawa VNTLCD/VNT20 0,50 0, zasięg [m] LEO FS 3,00 2,50 prędkość [m/s] 2,00 1,50 1,00 1 bieg TR/TRd / 45% nastawa VNTLCD/VNT20 2 bieg TR/TRd / 55% nastawa VNTLCD/VNT20 3 bieg TR/TRd / 65% nastawa VNTLCD/VNT20 4 bieg TR/TRd / 75% nastawa VNTLCD/VNT20 5 bieg TR/TRd / 100% nastawa VNTLCD/VNT20 0,50 0, zasięg [m] LEO KMFS 2,00 1,50 prędkość [m/s] 1,00 0,50 1 bieg TRs / 45% nastawa VNTLCD/VNT20 2 bieg TRs / 70% nastawa VNTLCD/VNT20 3 bieg TRs / 100% nastawa VNTLCD/VNT20 0, zasięg [m] FS 25

26 PRĘDKOŚĆ NAWIEWANEGO POWIETRZA LEO KMFS 2,00 prędkość [m/s] 1,50 1,00 1 bieg TR/TRd / 45% nastawa VNTLCD/VNT20 2 bieg TR/TRd / 55% nastawa VNTLCD/VNT20 3 bieg TR/TRd / 65% nastawa VNTLCD/VNT20 4 bieg TR/TRd / 75% nastawa VNTLCD/VNT20 5 bieg TR/TRd / 100% nastawa VNTLCD/VNT20 0,50 0, zasięg [m] REGULACJA WYDAJNOŚCI - DANE TECHNICZNE LEO FS M KMFS M regulacja wydajności sterownikiem VNTLCD/VNT20 nastawa VNTLCD/VNT20 45% 55% 65% 70% 75% 100% Wydajność [m3/h] FS M KMFS M FS M Pobór mocy [W] KMFS M ,5 57,5 57,5 57,5 FS M Poziom ciśnienia akustycznego [db(a)]* KMFS M LEO FS V KMFS V regulacja wydajności regulatorem obrotów TRs bieg TRs 1 bieg 2 bieg 3 bieg Wydajność [m3/h] FS V KMFS V FS V Pobór mocy [W] KMFS V FS V Poziom ciśnienia akustycznego [db(a)]* KMFS V LEO FS KMFS V regulacja wydajności regulatorem obrotów TR (TRd) bieg TR (TRd) 1 bieg 2 bieg 3 bieg 4 bieg 5 bieg Wydajność [m3/h] FS V KMFS V FS V Pobór mocy [W] KMFS V FS V Poziom ciśnienia akustycznego [db(a)]* KMFS V * Poziom ciśnienia akustycznego podano dla pomieszczenia o średniej zdolności pochłaniania dźwięku, objętości 1500 m 2, w odległości 5 m od urządzenia. FS 26

27 MOCE GRZEWCZE FS Regulacja wydajności regulatorem TRs sterownikiem VNTLCD/VNT20 Tp1 PT Qw pw Tp2 Tp1 PT Qw pw Tp2 Tp1 PT Qw pw Tp2 Tp1 PT Qw pw Tp2 C kw l/h kpa C C kw l/h kpa C C kw l/h kpa C C kw l/h kpa C 1 bieg TRs / 45% - nastawa VNTLCD/VNT20 / V=530 m 3 /h Tw1/Tw2 = 90/70 C Tw1/Tw2 = 80/60 C Tw1/Tw2 = 70/50 C Tw1/Tw2 = 70/40 C 0 9, ,4 47,5 0 7, ,1 40,5 0 6, ,8 33,5 0 4, ,2 23,5 5 8, ,3 49,5 5 7, ,9 42,5 5 5, ,7 35,0 5 3, ,2 26,0 10 7, ,1 51,5 10 6, ,8 44,5 10 5, ,5 37,0 10 3,4 98 0,1 28,5 15 7, ,9 53,5 15 5, ,6 46,5 15 4, ,4 38,5 15 2,9 85 0,1 31,0 20 6, ,8 55,5 20 5, ,5 48,0 20 3, ,3 40,0 20 2,5 72 0,1 33,5 Tw1/Tw2 = 60/40 C Tw1/Tw2 = 50/40 C Tw1/Tw2 = 40/30 C 0 4, ,5 25,5 0 5, ,9 26,0 0 3, ,1 18,5 5 4, ,4 27,0 5 4, ,4 28,0 5 2, ,7 20,0 10 3, ,3 27,5 10 3, ,1 30,0 10 2, ,4 21,5 15 2, ,2 30,0 15 3, ,7 31,5 15 1, ,3 23,5 20 2,2 98 0,1 32,5 20 2, ,5 32,5 20 1,1 96 0,1 26,0 2 bieg TRs / 70% - nastawa VNTLCD/VNT20 / V=1100 m 3 /h Tw1/Tw2 = 90/70 C Tw1/Tw2 = 80/60 C Tw1/Tw2 = 70/50 C Tw1/Tw2 = 70/40 C 0 14, ,4 38,0 0 12, ,6 32,5 0 10, ,9 26,5 0 7, ,5 21,0 5 13, ,9 40,5 5 11, ,2 35,0 5 9, ,5 29,0 5 6, ,4 22, , ,5 43, , ,8 37,5 10 8, ,2 31,5 10 5, ,3 24, , ,1 46,0 15 9, ,5 40,0 15 7, ,9 34,0 15 4, ,2 26, , ,8 48,5 20 8, ,2 42,5 20 5, ,7 36,5 20 3,3 98 0,1 29,0 Tw1/Tw2 = 60/40 C Tw1/Tw2 = 50/40 C Tw1/Tw2 = 40/30 C 0 7, ,2 20,5 0 8, ,3 21,0 0 5, ,5 15,0 5 6, ,9 23,0 5 6, ,3 23,5 5 4, ,7 17,5 10 5, ,7 25,5 10 5, ,5 26,0 10 3, ,1 20,0 15 4, ,4 27,5 15 4, ,7 28,0 15 2, ,5 21,5 20 3, ,2 28,5 20 3, ,1 30,5 20 1, ,2 24,0 3 bieg TRs / 100% - nastawa VNTLCD/VNT20 / V=1750 m 3 /h Tw1/Tw2 = 90/70 C Tw1/Tw2 = 80/60 C Tw1/Tw2 = 70/50 C Tw1/Tw2 = 70/40 C 0 19, ,9 31,5 0 16, ,5 26,5 0 13, ,2 22,0 0 10, ,0 17,0 5 18, ,1 34,5 5 15, ,8 29,5 5 12, ,6 25,0 5 9, ,8 20, , ,4 37, , ,2 33, , ,1 28,0 10 7, ,6 22, , ,7 40, , ,6 35,5 15 9, ,6 31,0 15 5, ,3 25, , ,1 43, , ,1 38,5 20 8, ,2 33,5 20 4, ,2 26,5 Tw1/Tw2 = 60/40 C Tw1/Tw2 = 50/40 C Tw1/Tw2 = 40/30 C 0 10, ,1 17,5 0 10, ,6 17,0 0 7, ,4 12,5 5 9, ,6 20,0 5 9, ,9 20,0 5 6, ,1 15,5 10 7, ,2 23,0 10 8, ,4 23,0 10 5, ,0 18,0 15 6, ,8 25,5 15 6, ,1 26,0 15 3, ,0 21,0 20 4, ,5 28,0 20 5, ,0 29,0 20 1, ,3 23,0 W celu uzyskania parametrów pracy urządzeń przy zasilaniu czynnikiem o innych temperaturach prosimy o kontakt z biurem handlowym. V przepływ powietrza PT moc grzewcza Tp1 temperatura powietrza na wlocie do aparatu Tp2 temperatura powietrza na wylocie z aparatu Tw1 temperatura czynnika na zasilaniu wymiennika Tw2 temperatura czynnika na powrocie z wymiennika Qw strumień przepływu czynnika w wymienniku Δpw spadek ciśnienia czynnika w wymienniku Tp2 Tp1 FS 27

28 MOCE GRZEWCZE FS Regulacja wydajności regulatorem TR/TRd sterownikiem VNTLCD/VNT20 Tp1 PT Qw pw Tp2 Tp1 PT Qw pw Tp2 Tp1 PT Qw pw Tp2 Tp1 PT Qw pw Tp2 C kw l/h kpa C C kw l/h kpa C C kw l/h kpa C C kw l/h kpa C 1 bieg TR/TRd / 45% - nastawa VNTLCD/VNT20 / V=530 m 3 /h Tw1/Tw2 = 90/70 C Tw1/Tw2 = 80/60 C Tw1/Tw2 = 70/50 C Tw1/Tw2 = 70/40 C 0 9, ,4 47,5 0 7, ,1 40,5 0 6, ,8 33,5 0 4, ,2 23,5 5 8, ,3 49,5 5 7, ,9 42,5 5 5, ,7 35,0 5 3, ,2 26,0 10 7, ,1 51,5 10 6, ,8 44,5 10 5, ,5 37,0 10 3,4 98 0,1 28,5 15 7, ,9 53,5 15 5, ,6 46,5 15 4, ,4 38,5 15 2,9 85 0,1 31,0 20 6, ,8 55,5 20 5, ,5 48,0 20 3, ,3 40,0 20 2,5 72 0,1 33,5 Tw1/Tw2 = 60/40 C Tw1/Tw2 = 50/40 C Tw1/Tw2 = 40/30 C 0 4, ,5 25,5 0 5, ,9 26,0 0 3, ,1 18,5 5 4, ,4 27,0 5 4, ,4 28,0 5 2, ,7 20,0 10 3, ,3 27,5 10 3, ,1 30,0 10 2, ,4 21,5 15 2, ,2 30,0 15 3, ,7 31,5 15 1, ,3 23,5 20 2,2 98 0,1 32,5 20 2, ,5 32,5 20 1,1 96 0,1 26,0 2 bieg TR/TRd / 55% - nastawa VNTLCD/VNT20 / V=690 m 3 /h Tw1/Tw2 = 90/70 C Tw1/Tw2 = 80/60 C Tw1/Tw2 = 70/50 C Tw1/Tw2 = 70/40 C 0 11, ,0 44,0 0 9, ,5 37,5 0 7, ,1 31,0 0 5, ,3 23,0 5 10, ,7 46,0 5 8, ,3 39,5 5 6, ,9 33,0 5 4, ,2 24,5 10 9, ,5 48,5 10 7, ,1 42,0 10 6, ,7 35,0 10 3, ,1 26,5 15 8, ,3 50,5 15 6, ,9 44,0 15 5, ,6 37,0 15 3,3 97 0,1 29,0 20 7, ,1 53,0 20 6, ,7 46,0 20 4, ,4 38,5 20 2,8 82 0,1 31,5 Tw1/Tw2 = 60/40 C Tw1/Tw2 = 50/40 C Tw1/Tw2 = 40/30 C 0 5, ,7 24,0 0 6, ,6 24,0 0 4, ,5 17,5 5 5, ,5 25,5 5 5, ,0 26,0 5 3, ,0 19,5 10 4, ,4 27,0 10 4, ,5 28,0 10 2, ,6 21,0 15 3, ,2 28,0 15 3, ,0 30,0 15 1, ,3 22,5 20 2, ,2 31,0 20 2, ,7 32,0 20 1, ,2 25,5 3 bieg TR/TRd / 65% - nastawa VNTLCD/VNT20 / V=940 m 3 /h Tw1/Tw2 = 90/70 C Tw1/Tw2 = 80/60 C Tw1/Tw2 = 70/50 C Tw1/Tw2 = 70/40 C 0 13, ,9 39,5 0 11, ,2 34,0 0 9, ,6 28,0 0 6, ,5 21,5 5 12, ,5 42,0 5 10, ,9 36,5 5 8, ,3 30,5 5 5, ,3 23, , ,2 44,5 10 9, ,6 39,0 10 7, ,0 32,5 10 4, ,2 23, , ,8 47,0 15 8, ,3 41,0 15 6, ,8 35,0 15 3, ,2 26,5 20 9, ,5 50,0 20 7, ,0 43,5 20 5, ,6 37,0 20 3,2 93 0,1 30,0 Tw1/Tw2 = 60/40 C Tw1/Tw2 = 50/40 C Tw1/Tw2 = 40/30 C 0 7, ,0 21,5 0 7, ,8 21,5 0 5, ,2 15,5 5 6, ,8 24,0 5 6, ,9 24,0 5 4, ,5 18,0 10 5, ,6 26,0 10 5, ,2 26,5 10 3, ,9 20,0 15 4, ,4 27,5 15 4, ,5 29,0 15 2, ,4 21,5 20 2, ,2 29,0 20 3, ,0 31,0 20 1, ,2 24,5 4 bieg TR/TRd / 75% - nastawa VNTLCD/VNT20 / V=1250 m 3 /h Tw1/Tw2 = 90/70 C Tw1/Tw2 = 80/60 C Tw1/Tw2 = 70/50 C Tw1/Tw2 = 70/40 C 0 17, ,5 34,5 0 14, ,5 29,5 0 12, ,5 24,0 0 8, ,7 19,5 5 15, ,9 37,5 5 13, ,9 32,0 5 10, ,0 27,0 5 7, ,6 21, , ,3 40, , ,4 35,0 10 9, ,6 29,5 10 6, ,4 23, , ,8 43, , ,0 38,0 15 8, ,3 32,5 15 4, ,2 24, , ,4 46,0 20 9, ,6 40,5 20 7, ,0 35,0 20 3, ,2 27,5 Tw1/Tw2 = 60/40 C Tw1/Tw2 = 50/40 C Tw1/Tw2 = 40/30 C 0 9, ,6 19,0 0 9, ,8 19,0 0 6, ,4 13,5 5 8, ,3 21,5 5 8, ,5 21,5 5 5, ,4 16,5 10 6, ,9 24,0 10 6, ,3 24,5 10 4, ,5 19,0 15 5, ,6 26,5 15 5, ,3 27,0 15 3, ,8 21,5 20 3, ,4 28,5 20 4, ,5 29,5 20 1, ,3 23,5 5 bieg TR/TRd / 100% - nastawa VNTLCD/VNT20 / V=1750 m 3 /h Tw1/Tw2 = 90/70 C Tw1/Tw2 = 80/60 C Tw1/Tw2 = 70/50 C Tw1/Tw2 = 70/40 C 0 19, ,9 31,5 0 16, ,5 26,5 0 13, ,2 22,0 0 10, ,0 17,0 5 18, ,1 34,5 5 15, ,8 29,5 5 12, ,6 25,0 5 9, ,8 20, , ,4 37, , ,2 33, , ,1 28,0 10 7, ,6 22, , ,7 40, , ,6 35,5 15 9, ,6 31,0 15 5, ,3 25, , ,1 43, , ,1 38,5 20 8, ,2 33,5 20 4, ,2 26,5 Tw1/Tw2 = 60/40 C Tw1/Tw2 = 50/40 C Tw1/Tw2 = 40/30 C 0 10, ,1 17,5 0 10, ,6 17,0 0 7, ,4 12,5 5 9, ,6 20,0 5 9, ,9 20,0 5 6, ,1 15,5 10 7, ,2 23,0 10 8, ,4 23,0 10 5, ,0 18,0 15 6, ,8 25,5 15 6, ,1 26,0 15 3, ,0 21,0 20 4, ,5 28,0 20 5, ,0 29,0 20 1, ,3 23,0 FS 28

29 KMFS Regulacja wydajności regulatorem TRs sterownikiem VNTLCD/VNT20 Tp1 PT Qw pw Tp2 Tp1 PT Qw pw Tp2 Tp1 PT Qw pw Tp2 Tp1 PT Qw pw Tp2 o C kw l/h kpa o C o C kw l/h kpa o C o C kw l/h kpa o C o C kw l/h kpa o C 1 bieg TRs / 45% - nastawa VNTLCD/VNT20 / V=230 m 3 /h Tw1/Tw2 = 90/70 C Tw1/Tw2 = 80/60 C Tw1/Tw2 = 70/50 C Tw1/Tw2 = 70/40 C -25 7, , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,4 98 0, , , , , , , ,1 89 0, , , , , , , ,8 80 0, , , , , , , ,4 71 0, , , , , , , ,1 62 0, , , , , ,3 98 0, ,9 54 0, , , , , ,0 85 0, ,6 45 0,1 40 Tw1/Tw2 = 60/40 C Tw1/Tw2 = 50/40 C Tw1/Tw2 = 40/30 C -25 4, , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,3 99 0, , , , , ,0 86 0, , , , , ,7 74 0, , , ,0 84 0, ,4 61 0, , , ,7 60 0, bieg TRs / 70% - nastawa VNTLCD/VNT20 / V=600 m 3 /h Tw1/Tw2 = 90/70 C Tw1/Tw2 = 80/60 C Tw1/Tw2 = 70/50 C Tw1/Tw2 = 70/40 C , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,4 99 0, , , , , , , ,9 85 0, , , , , , , ,5 72 0,1 34 Tw1/Tw2 = 60/40 C Tw1/Tw2 = 50/40 C Tw1/Tw2 = 40/30 C -25 8, , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,2 98 0, , , ,1 96 0,1 26 W celu uzyskania parametrów pracy urządzeń przy zasilaniu czynnikiem o innych temperaturach prosimy o kontakt z biurem handlowym. V przepływ powietrza PT moc grzewcza Tp1 temperatura powietrza na wlocie do aparatu Tp2 temperatura powietrza na wylocie z aparatu Tw1 temperatura czynnika na zasilaniu wymiennika Tw2 temperatura czynnika na powrocie z wymiennika Qw strumień przepływu czynnika w wymienniku Δpw spadek ciśnienia czynnika w wymienniku Tp2 Tp1 FS 29

30 MOCE GRZEWCZE KMFS Regulacja wydajności regulatorem TRs sterownikiem VNTLCD/VNT20 Tp1 PT Qw pw Tp2 Tp1 PT Qw pw Tp2 Tp1 PT Qw pw Tp2 Tp1 PT Qw pw Tp2 o C kw l/h kpa o C o C kw l/h kpa o C o C kw l/h kpa o C o C kw l/h kpa o C 3 bieg TRs / 100% - nastawa VNTLCD/VNT20 / V=1150 m 3 /h Tw1/Tw2 = 90/70 C Tw1/Tw2 = 80/60 C Tw1/Tw2 = 70/50 C Tw1/Tw2 = 70/40 C , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,1 29 Tw1/Tw2 = 60/40 C Tw1/Tw2 = 50/40 C Tw1/Tw2 = 40/30 C , ,5 6* , ,5 6* , ,3 1* , , , , , ,3 3* , , , , , ,6 5* , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,3 24 *niedozwolone, zbyt niskie temperatury powietrza na wylocie z aparatu V przepływ powietrza PT moc grzewcza Tp1 temperatura powietrza na wlocie do aparatu Tp2 temperatura powietrza na wylocie z aparatu Tw1 temperatura czynnika na zasilaniu wymiennika Tw2 temperatura czynnika na powrocie z wymiennika Qw strumień przepływu czynnika w wymienniku Δpw spadek ciśnienia czynnika w wymienniku FS 30

31 KMFS Regulacja wydajności regulatorem TR/TRd sterownikiem VNTLCD/VNT20 Tp1 PT Qw pw Tp2 Tp1 PT Qw pw Tp2 Tp1 PT Qw pw Tp2 Tp1 PT Qw pw Tp2 o C kw l/h kpa o C o C kw l/h kpa o C o C kw l/h kpa o C o C kw l/h kpa o C 1 bieg TR/TRd / 45% - nastawa VNTLCD/VNT20 / V=230 m 3 /h Tw1/Tw2 = 90/70 C Tw1/Tw2 = 80/60 C Tw1/Tw2 = 70/50 C Tw1/Tw2 = 70/40 C -25 7, , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,4 98 0, , , , , , , ,1 89 0, , , , , , , ,8 80 0, , , , , , , ,4 71 0, , , , , , , ,1 62 0, , , , , ,3 98 0, ,9 54 0, , , , , ,0 85 0, ,6 45 0,1 40 Tw1/Tw2 = 60/40 C Tw1/Tw2 = 50/40 C Tw1/Tw2 = 40/30 C -25 4, , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,3 99 0, , , , , ,0 86 0, , , , , ,7 74 0, , , ,0 84 0, ,4 61 0, , , ,7 60 0, bieg TR/TRd / 55% - nastawa VNTLCD/VNT20 / V=370 m 3 /h Tw1/Tw2 = 90/70 C Tw1/Tw2 = 80/60 C Tw1/Tw2 = 70/50 C Tw1/Tw2 = 70/40 C , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,2 94 0, , , , , , , ,8 82 0, , , , , , , ,4 71 0, , , , , , , ,1 60 0,1 36 Tw1/Tw2 = 60/40 C Tw1/Tw2 = 50/40 C Tw1/Tw2 = 40/30 C -25 6, , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,7 32 1,3 1, , ,2 98 0, , , , , ,9 81 0, , , ,9 80 0,1 27 W celu uzyskania parametrów pracy urządzeń przy zasilaniu czynnikiem o innych temperaturach prosimy o kontakt z biurem handlowym. Tp2 Tp1 FS 31

32 MOCE GRZEWCZE KMFS Regulacja wydajności regulatorem TR/TRd sterownikiem VNTLCD/VNT20 Tp1 PT Qw pw Tp2 Tp1 PT Qw pw Tp2 Tp1 PT Qw pw Tp2 Tp1 PT Qw pw Tp2 oc kw l/h kpa oc oc kw l/h kpa oc oc kw l/h kpa oc oc kw l/h kpa oc 3 bieg TR/TRd / 65% - nastawa VNTLCD/VNT20 / V=530 m 3 /h Tw1/Tw2 = 90/70 C Tw1/Tw2 = 80/60 C Tw1/Tw2 = 70/50 C Tw1/Tw2 = 70/40 C , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,4 99 0, , , , , , , ,9 85 0, , , , , , , ,5 72 0,1 34 Tw1/Tw2 = 60/40 C Tw1/Tw2 = 50/40 C Tw1/Tw2 = 40/30 C -25 8, , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,2 98 0, , , ,1 96 0, bieg TR/TRd / 75% - nastawa VNTLCD/VNT20 / V=710 m 3 /h Tw1/Tw2 = 90/70 C Tw1/Tw2 = 80/60 C Tw1/Tw2 = 70/50 C Tw1/Tw2 = 70/40 C , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,4 99 0, , , , , , , ,9 85 0, , , , , , , ,5 72 0,1 34 Tw1/Tw2 = 60/40 C Tw1/Tw2 = 50/40 C Tw1/Tw2 = 40/30 C -25 8, , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,2 98 0, , , ,1 96 0,1 26 V przepływ powietrza PT moc grzewcza Tp1 temperatura powietrza na wlocie do aparatu Tp2 temperatura powietrza na wylocie z aparatu Tw1 temperatura czynnika na zasilaniu wymiennika Tw2 temperatura czynnika na powrocie z wymiennika Qw strumień przepływu czynnika w wymienniku Δpw spadek ciśnienia czynnika w wymienniku FS 32

33 KMFS Regulacja wydajności regulatorem TR/TRd sterownikiem VNTLCD/VNT20 Tp1 PT Qw pw Tp2 Tp1 PT Qw pw Tp2 Tp1 PT Qw pw Tp2 Tp1 PT Qw pw Tp2 C kw l/h kpa C C kw l/h kpa C C kw l/h kpa C C kw l/h kpa C 5 bieg TR/TRd / 100% - nastawa VNTLCD/VNT20 / V=1150 m 3 /h Tw1/Tw2 = 90/70 C Tw1/Tw2 = 80/60 C Tw1/Tw2 = 70/50 C Tw1/Tw2 = 70/40 C , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,1 29 Tw1/Tw2 = 60/40 C Tw1/Tw2 = 50/40 C Tw1/Tw2 = 40/30 C , ,5 6* , ,5 6* , ,3 1* , , , , , ,3 3* , , , , , ,6 5* , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,3 24 *niedozwolone, zbyt niskie temperatury powietrza na wylocie z aparatu W celu uzyskania parametrów pracy urządzeń przy zasilaniu czynnikiem o innych temperaturach prosimy o kontakt z biurem handlowym. Tp2 Tp1 FS 33
