1 STRIP SQUARE STRIP SQUARE INGROUND

2 PRISMA ARCHITECTURAL STRIP SQUARE STRIP SQUARE jest kompaktowym systemem służącym do podkreślenia pionowyc detali architektonicznych. Składa się z serii produktów modułowych do użytku zewnętrznego, przeznaczonych do dyskretnego oświetlania i eksponowania elementów konstrukcyjnych budynków, przy jak najmniejszej ingerencji w ich wygląd. System STRIP SQUARE zaprojektowany został z wykorzystaniem źródeł światła LED najnowszej generacji i jest idealny zarówno do montażu na ścianie, jak i w podłożu. Oprawy posiadają zintegrowany sterownik. 2

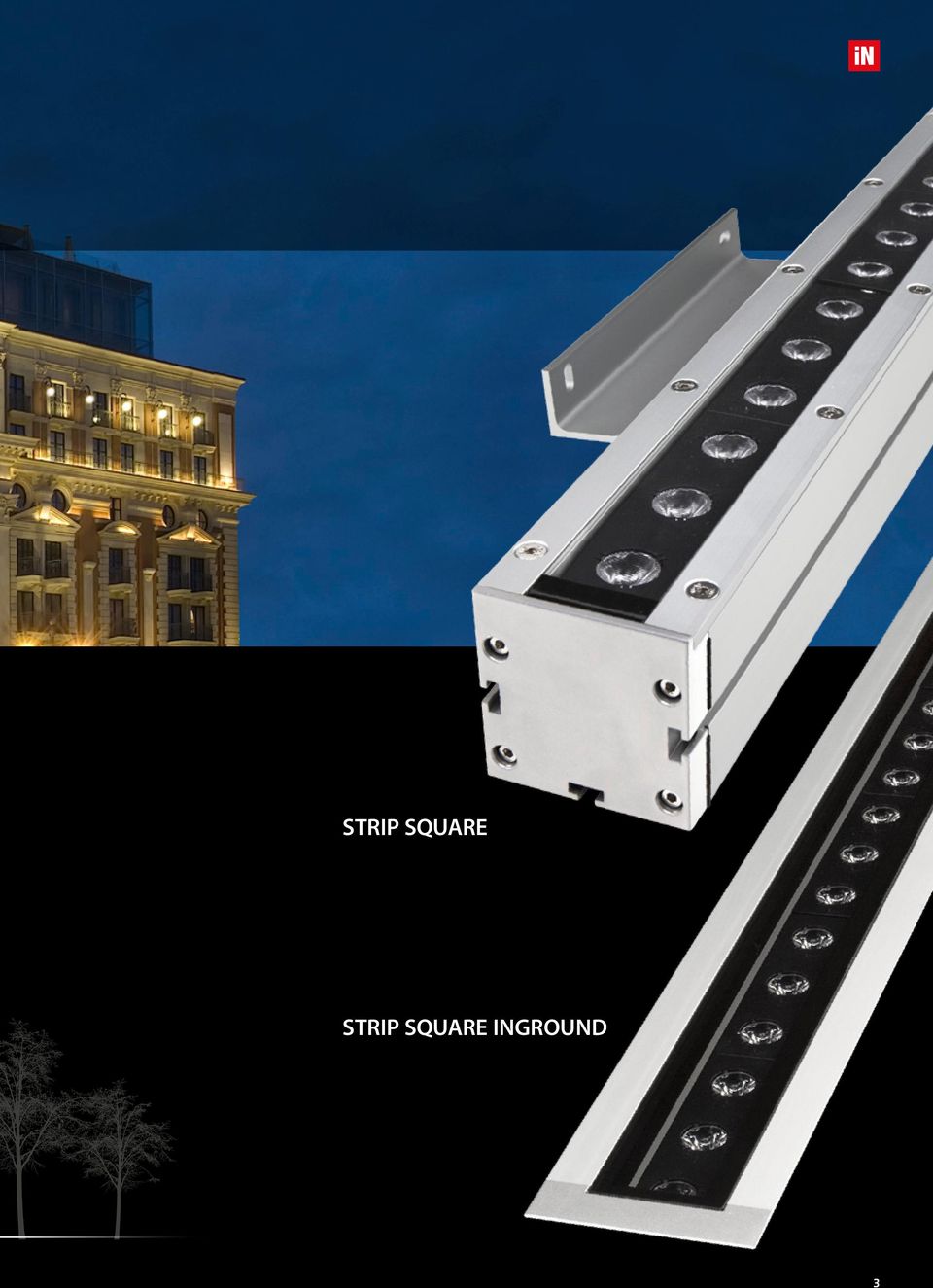

3 STRIP SQUARE STRIP SQUARE INGROUND 3

4 PRISMA ARCHITECTURAL STRIP SQUARE System STRIP SQUARE stanowi połączenie prostoty z najwyższą wydajnością, zapewniając optymalne rozwiązanie dla oświetlenia fasad oraz innych elementów pionowych, zarówno budynków użyteczności publicznej, jak i mieszkaniowych. System składa się z opraw oświetleniowych o różnych długościach, umożliwiając tworzenie zróżnicowanych, dopasowanych do elementów architektonicznych kombinacji świetlnych poprzez ustawienie opraw obok siebie. Na zamówienie dostępne oprawy ze światłem o temperaturze barwowej 3000K. STRIP SQUARE Dostępny w 6 różnych długościach z barwą światła 4000K, z emisją światła OKRĄGŁĄ INTENSYWNĄ 12 (C/I) i ELIPTYCZNĄ 15 x45 (ELL) oraz w wersji RGB z OKRĄGŁĄ ŚREDNIĄ 40 (C/M) emisją światła. STRIP SQUARE LED n. 12 LED W STRIP SQUARE LED n. 18 LED W STRIP SQUARE LED n. 24 LED - 27 W - n. 24 LED - 27 W DALI STRIP SQUARE LED n. 30 LED - 33 W - n. 30 LED W DALI STRIP SQUARE LED 870 (RGB) - n. 12 LED - 36 W STRIP SQUARE LED 1290 (RGB) - n. 18 LED - 54 W STRIP SQUARE INGROUND Dostępny w 4 różnych długościach z barwą światła 4000K, z emisją światła OKRĄGŁĄ INTENSYWNĄ 12 (C/I) i ELIPTYCZNĄ 15 x45 (ELL). STRIP SQUARE INGROUND LED n. 12 LED W STRIP SQUARE INGROUND LED n. 18 LED W STRIP SQUARE INGROUND LED n. 24 LED - 27 W STRIP SQUARE INGROUND LED n. 30 LED - 33 W C/I OPTYKA OKRĄGŁA INTENSYWNA C/M OPTYKA OKRĄGŁA ŚREDNIA ELL OPTYKA ELIPTYCZNA Angoli H Angoli H Angoli H cd/klm ,0 0,0 90,0 270, STRIP SQUARE 18 LED 19 W 4000K NB 125 cd/klm ,0 0,0 90,0 270, STRIP SQUARE 12 LED RGB 125 cd/klm ,0 0,0 90,0 270, STRIP SQUARE 18 LED 19 W 4000K ELL 12 Soczewka okrągła, intensywna z wąską wiązką 12 (C/I). 40 Soczewka okrągła ze średnią wiązką 40 (C/M) dla wersji z dynamicznym sterowaniem światłem RGB. 15 x45 Soczewka eliptyczna z wąską wiązką 15 na płaszczyźnie C i średnią na płaszczyźnie C (ELL). Przeznaczona dla efektu GRAZING. 4

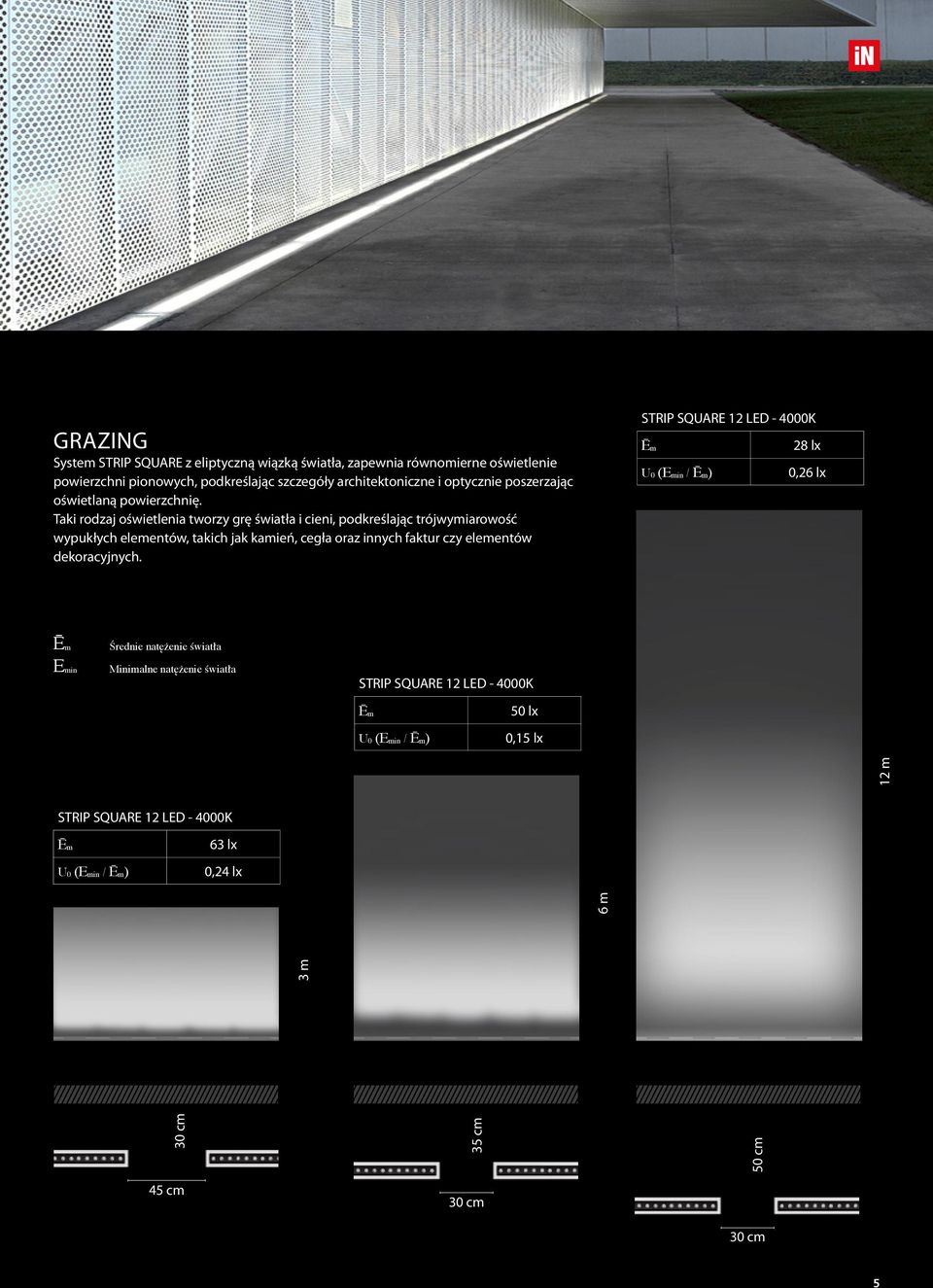

5 GRAZING System STRIP SQUARE z eliptyczną wiązką światła, zapewnia równomierne oświetlenie powierzchni pionowych, podkreślając szczegóły architektoniczne i optycznie poszerzając oświetlaną powierzchnię. Taki rodzaj oświetlenia tworzy grę światła i cieni, podkreślając trójwymiarowość wypukłych elementów, takich jak kamień, cegła oraz innych faktur czy elementów dekoracyjnych. STRIP SQUARE 12 LED K Ēm U0 (Emin / Ēm) 28 lx 0,26 lx Ēm Emin Średnie natężenie światła Minimalne natężenie światła STRIP SQUARE 12 LED K Ēm U0 (Emin / Ēm) 50 lx 0,15 lx 30 cm 35 cm 50 cm 3 m 6 m 12 m STRIP SQUARE 12 LED K Ēm U0 (Emin / Ēm) 63 lx 0,24 lx 45 cm 30 cm 30 cm 5

6 PRISMA ARCHITECTURAL STRIP SQUARE CHARAKTERYSTYKA KONSTRUKCJI Seria urządzeń naściennych LED, do instalacji wewnątrz i na zewnątrz: Korpus z wytłaczanego anodyzowanego aluminium Klosz ze szkła hartowanego z sitodrukiem Boczki z malowanego odlewu aluminiowego Uszczelka z silikonu Uchwyt mocujący do ściany z przegubem pozwalającym na ukierunkowanie oprawy Płyta z komponentami z aluminium do odprowadzania ciepła z komponentów Śruby zamykające ze stali nierdzewnej inox Wersja LED RGB jest zdalnie sterowana pilotem Oprawa kompletna w zasilacz Oprawa przygotowana do połączenia kaskadowego Moduł LED 4000K kompletny w soczewki eliptyczne i skupiające + / - 90 (na zamówienie) IP 66 IK10 20J xx9 KLASA II KLASA III OK GR V WIĄZKA OKRĄGŁA WIĄZKA ELIPTYCZNA DALI IK10 20J L , ,5 6, STRIP SQUARE Kg (max) 528 mm 3, mm 3, mm 3, mm 4, mm 5, mm 4,82 6

7 Produkt dostarczany jest z okablowaniem i dławnicą PG13.5 z mosiądzu. Na zamówienie dostępne wersje z podwójną szczelną dławnicą i okablowaniem dla instalacji kaskadowych Regulacja nachylenia co 15. Podwójny system mocujący. Wersje QUICK pozwalają na szybką instalację: dostarczane są z zamontowanym źródłem światła i puszką przyłączeniową. Dzięki temu podczas czynności instalacyjnych nie ma potrzeby otwierania oprawy, wystarczy jedynie wykonać zewnętrzne podłączenie elektryczne. 7

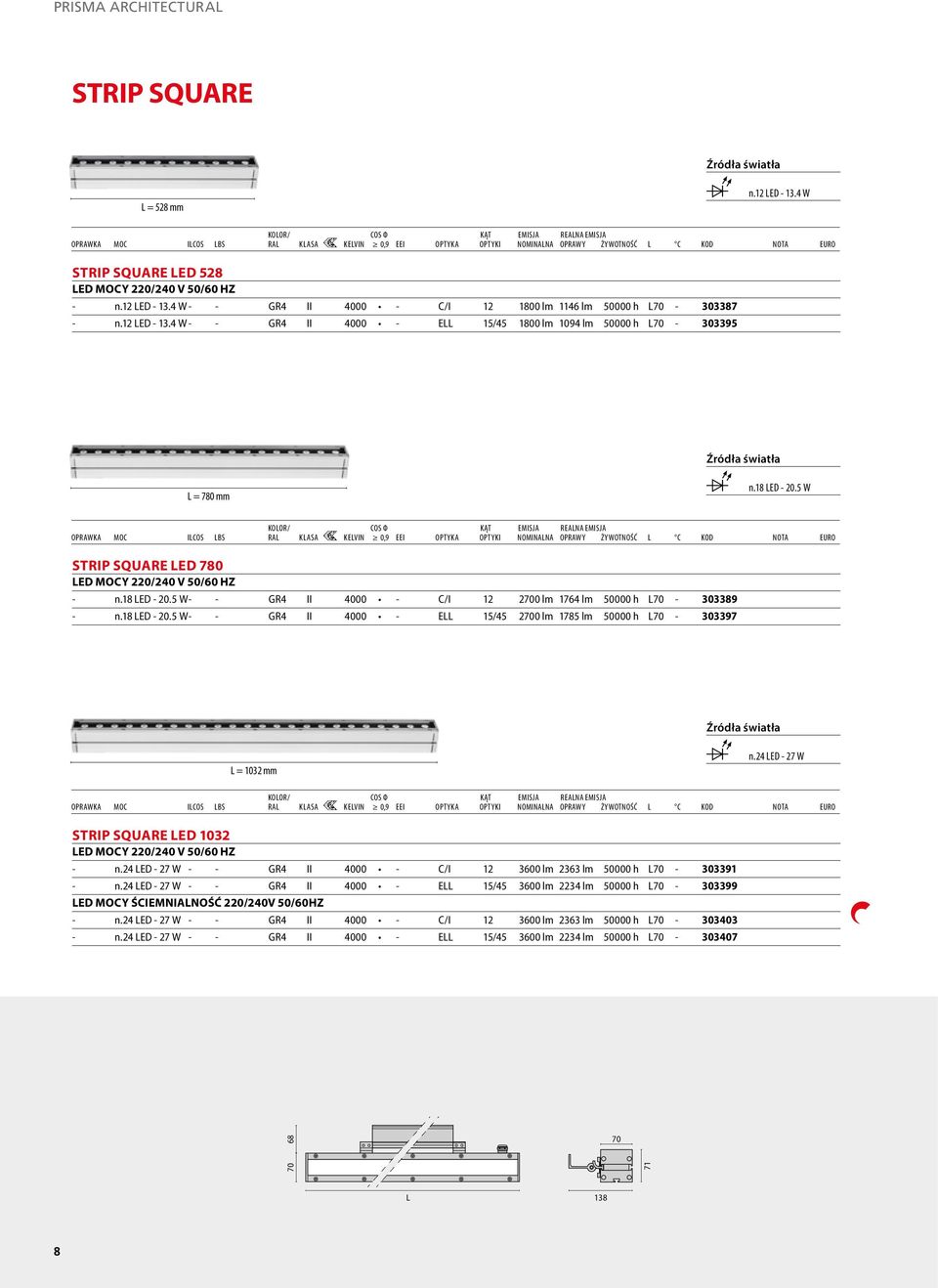

8 PRISMA ARCHITECTURAL STRIP SQUARE L = 528 mm W n.12 LED W STRIP SQUARE LED 528 LED MOCY 220/240 V 50/60 HZ - n.12 LED W - - GR4 II C/I lm 1146 lm h L n.12 LED W - - GR4 II ELL 15/ lm 1094 lm h L L = 780 mm W n.18 LED W STRIP SQUARE LED 780 LED MOCY 220/240 V 50/60 HZ - n.18 LED W - - GR4 II C/I lm 1764 lm h L n.18 LED W - - GR4 II ELL 15/ lm 1785 lm h L L = 1032 mm W n.24 LED - 27 W STRIP SQUARE LED 1032 LED MOCY 220/240 V 50/60 HZ - n.24 LED - 27 W - - GR4 II C/I lm 2363 lm h L n.24 LED - 27 W - - GR4 II ELL 15/ lm 2234 lm h L LED MOCY ŚCIEMNIALNOŚĆ 220/240V 50/60HZ - n.24 LED - 27 W - - GR4 II C/I lm 2363 lm h L n.24 LED - 27 W - - GR4 II ELL 15/ lm 2234 lm h L L 138 8

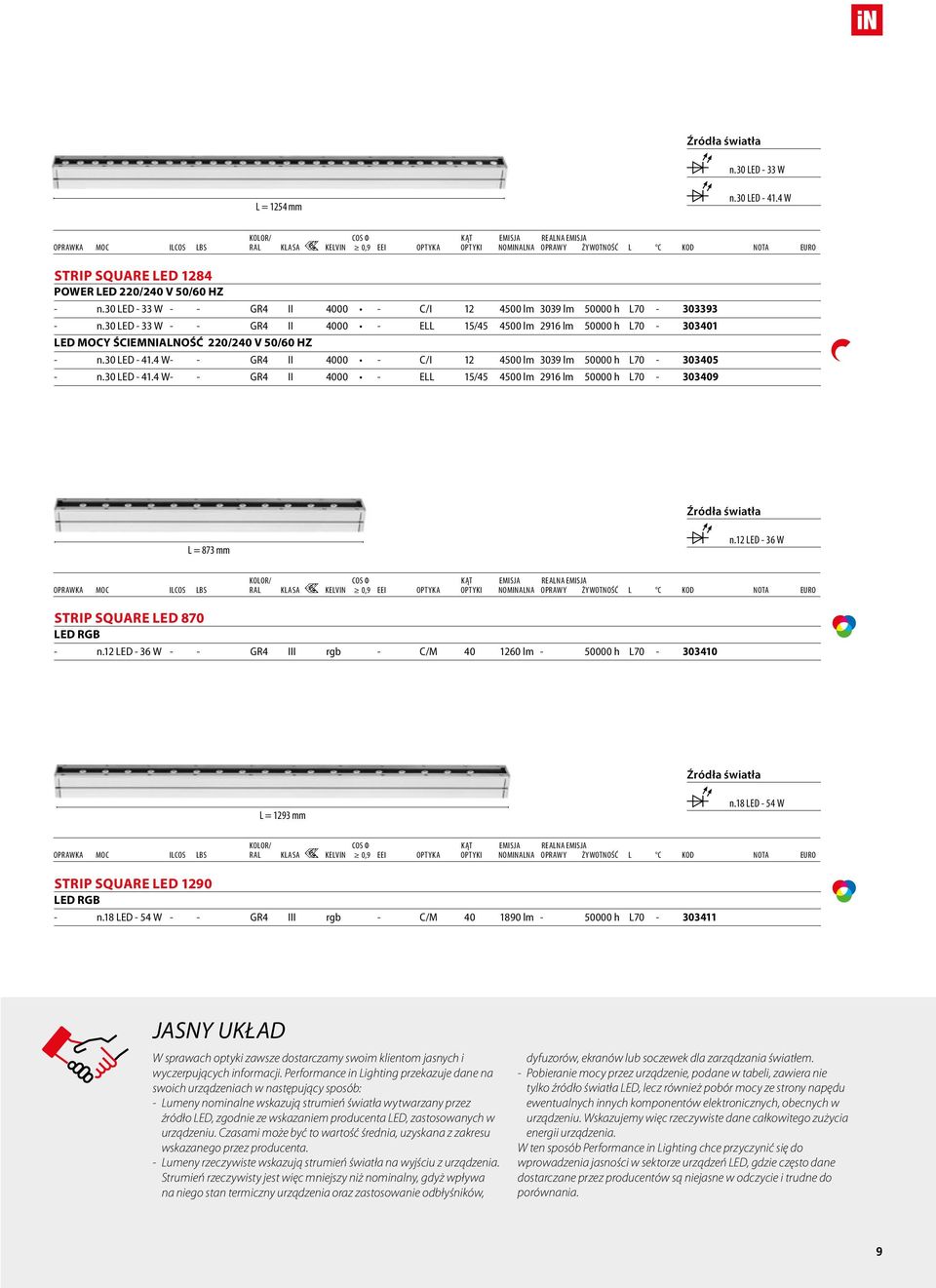

9 L = 1254 mm n.30 LED - 33 W W n.30 LED W STRIP SQUARE LED 1284 POWER LED 220/240 V 50/60 HZ - n.30 LED - 33 W - - GR4 II C/I lm 3039 lm h L n.30 LED - 33 W - - GR4 II ELL 15/ lm 2916 lm h L LED MOCY ŚCIEMNIALNOŚĆ 220/240 V 50/60 HZ - n.30 LED W - - GR4 II C/I lm 3039 lm h L n.30 LED W - - GR4 II ELL 15/ lm 2916 lm h L L = 873 mm W n.12 LED - 36 W STRIP SQUARE LED 870 LED RGB - n.12 LED - 36 W - - GR4 III rgb - C/M lm h L L = 1293 mm W n.18 LED - 54 W STRIP SQUARE LED 1290 LED RGB - n.18 LED - 54 W - - GR4 III rgb - C/M lm h L JASNY UKŁAD W sprawach optyki zawsze dostarczamy swoim klientom jasnych i wyczerpujących informacji. Performance in Lighting przekazuje dane na swoich urządzeniach w następujący sposób: - Lumeny nominalne wskazują strumień światła wytwarzany przez źródło LED, zgodnie ze wskazaniem producenta LED, zastosowanych w urządzeniu. Czasami może być to wartość średnia, uzyskana z zakresu wskazanego przez producenta. - Lumeny rzeczywiste wskazują strumień światła na wyjściu z urządzenia. Strumień rzeczywisty jest więc mniejszy niż nominalny, gdyż wpływa na niego stan termiczny urządzenia oraz zastosowanie odbłyśników, dyfuzorów, ekranów lub soczewek dla zarządzania światłem. - Pobieranie mocy przez urządzenie, podane w tabeli, zawiera nie tylko źródło światła LED, lecz również pobór mocy ze strony napędu ewentualnych innych komponentów elektronicznych, obecnych w urządzeniu. Wskazujemy więc rzeczywiste dane całkowitego zużycia energii urządzenia. W ten sposób Performance in Lighting chce przyczynić się do wprowadzenia jasności w sektorze urządzeń LED, gdzie często dane dostarczane przez producentów są niejasne w odczycie i trudne do porównania. 9

10 PRISMA ARCHITECTURAL STRIP SQUARE AKCESORIA OPIS KOLOR KOD EURO Zestaw sterownika RGBW Zestaw sterownika RGB + pilot zdalnego sterowania Zestaw przekaźnikowy RGB 3 kanałow Zestaw zdalnego sterowania Konwerter wifi - rf Zasilacz napięciowy (220/240 V) 24 V DC 100 W Zasilacz napięciowy (220/240 V) 24 V DC 500 W Schemat elementów kontrolujących zmiany kolorów STRIP SQUARE 230 V DRIVER REPEATER V DC-PWM + R - G - B W + CONTROLLER in out R- G- B W WALL RGB DMX / RGB DALI na zamówienie (kontakt z biurem technicznym) 10

11 11

12 PRISMA ARCHITECTURAL STRIP SQUARE INGROUND CHARAKTERYSTYKA KONSTRUKCJI Seria urządzeń LED do wbudowania w podłoże, w klasie I: Korpus z wytłaczanego, anodyzowanego aluminium Dyfuzor ze szkła hartowanego, zbrojonego siatką Boczki z malowanego odlewu aluminiowego Uszczelka z silikonu Oprawa przygotowana do połączenia kaskadowego Zewnętrzne podłączenie elektrycznego przy pomocy łącznika uszczelnionego z kablem Śruby zamykające ze stali nierdzewnej Puszka montażowa ze stali nierdzewnej do zamówienia oddzielnie Płyta z komponentami z aluminium do odprowadzania ciepła z komponentów Oprawa kompletna w zasilacz Moduł LED 4000K kompletny w soczewki dla wiązki eliptycznej i intensywne gruntowa (na zamówienie) temperatura niebezpieczna IP 67 IK10 20J xx9 KLASA I OK GR V IK10 20J WIĄZKA ELIPTYCZNA SYMETRYCZNY ROZSYŁ ŚWIATŁA oprawa najazdowa L

13 Kabel zabezpieczony przed wyrwaniem Przepust kablowy Oprawy są zaprojektowane tak, aby w szczególnych warunkach termicznych wilgoć czy woda nie dostały się do wnętrza oprawy. Należy zastosować skuteczną około 15/20 cm warstwę drenującą ze żwiru, która zapewni odpływ wody, zapobiegając zastojowi wody. 13

14 PRISMA ARCHITECTURAL STRIP SQUARE INGROUND L = 550 mm W n.12 LED W STRIP SQUARE INGROUND LED 550 LED MOCY 220/240 V 50/60 HZ - n.12 LED W - - GR4 I S/I lm 1226 lm h L n.12 LED W - - GR4 I ELL 15x45 15/ lm 1043 lm h L L = 802 mm W n.18 LED W STRIP SQUARE INGROUND LED 800 LED MOCY 220/240 V 50/60 HZ - n.18 LED W - - GR4 I S/I lm 1828 lm h L n.18 LED W - - GR4 I ELL 15x45 15/ lm 1603 lm h L L = 1054 mm W n.24 LED - 27 W COLOUR/ COS Φ OPTIC NOMINAL REAL LAMPHOLDER POWER ILCOS LBS RAL CLASS KELVIN 0,9 EEI OPTIC BEAM LUMEN OUTPUT LUMEN OUTPUT LIFETIME L C CODE NOTES EURO STRIP SQUARE INGROUND LED 1050 LED MOCY 220/240 V 50/60 HZ - n.24 LED - 27 W - - GR4 I S/I lm 2356 lm h L n.24 LED - 27 W - - GR4 I ELL 15x45 15/ lm 2108 lm h L L

15 L = 1306 mm W n.30 LED - 33 W STRIP SQUARE INGROUND LED 1300 LED MOCY 220/240 V 50/60 HZ - n.30 LED - 33 W - - GR4 I S/I lm 2994 lm h L n.30 LED - 33 W - - GR4 I ELL 15x45 15/ lm 2633 lm h L AKCESORIA OPIS KOLOR KOD EURO Puszka montażowa L Puszka montażowa L Puszka montażowa L Puszka montażowa L Pełna konfiguracja 1A+1B = 2 kody do zamówienia ELEMENTY A B obudowa z okablowaniem puszka montażowa Każda puszka montażowa dostarczana jest z pokrywą zabezpieczającą, aby uniknąć ewentualnych deformacji podczas instalacji w cemencie. 04 inox Dane podane w niniejszym katalogu mają charakter wyłącznie informacyjny i nie są prawnie wiążące. Performance in Lighting S.p.A., zastrzega sobie prawo do dokonywania wszelkich zmian, które uzna za konieczne. Kopiowanie całego katalogu lub jego części jest zabronione. 15
