1 BIURO PROJEKTÓW EKSPERT Jerzy Jan Kaczyński Gdańsk, ul. Worcella 26/3, tel NIP Umowa nr 119/2015 Obiekt: Budynek Główny Muzeum Narodowego w Gdańsku Gdańsku,ul. Toruńska 1, działka nr 142,obręb 99 Temat: Przebudowa kotłowni gazowej o mocy 570kW w ramach zadania modernizacja kotłowni w budynku przy ul. Toruńskiej 1 Budynek Główny Muzeum Narodowego w Gdańsku. Instalacje elektryczne kotłowni wodnej opalanej gazem ziemnym. Stadium: Projekt wykonawczy. Inwestor: Muzeum Narodowe w Gdańsku z siedzibą w Gdańsku Gdańsk ul. Toruńska 1. Projektant: inż. Leszek Cieszko r. UPRAWNIENIA BUDOWLANE DO PROJEKTOWANIA BEZ OGRANICZEŃ W SPECJALNOŚCI INSTALACJI ELEKTRYCZNYCH NR 4558/GD./90 Gdańsk, wrzesień 2015 rok 1

2 SPIS ZAWARTOŚCI OPIS TECHNICZNY 1. Podstawa opracowania. 2. Przepisy i normy. 3. Cel i zakres opracowania. 4. Zasilanie wlz. 5. Instalacja zasilająca. 6. Instalacja sterowniczo sygnalizacyjna. 7. Środki dodatkowej ochrony przeciwporażeniowej. 8. Obliczenia. 9. Uwagi. 9. Informacja dotycząca b.i o.z. 10. Oświadczenie, zaświadczenia. RYSUNKI. 1. Schemat strukturalny rozdz. RK rys. nr 1 2. Plan instalacji elektrycznej rzut kotłowni rys. nr 2 3. Plan instalacji elektrycznej rzut piwnicy fragment rys. nr 3 4. Plan instalacji elektrycznej rzut parteru fragment rys. nr 4 2

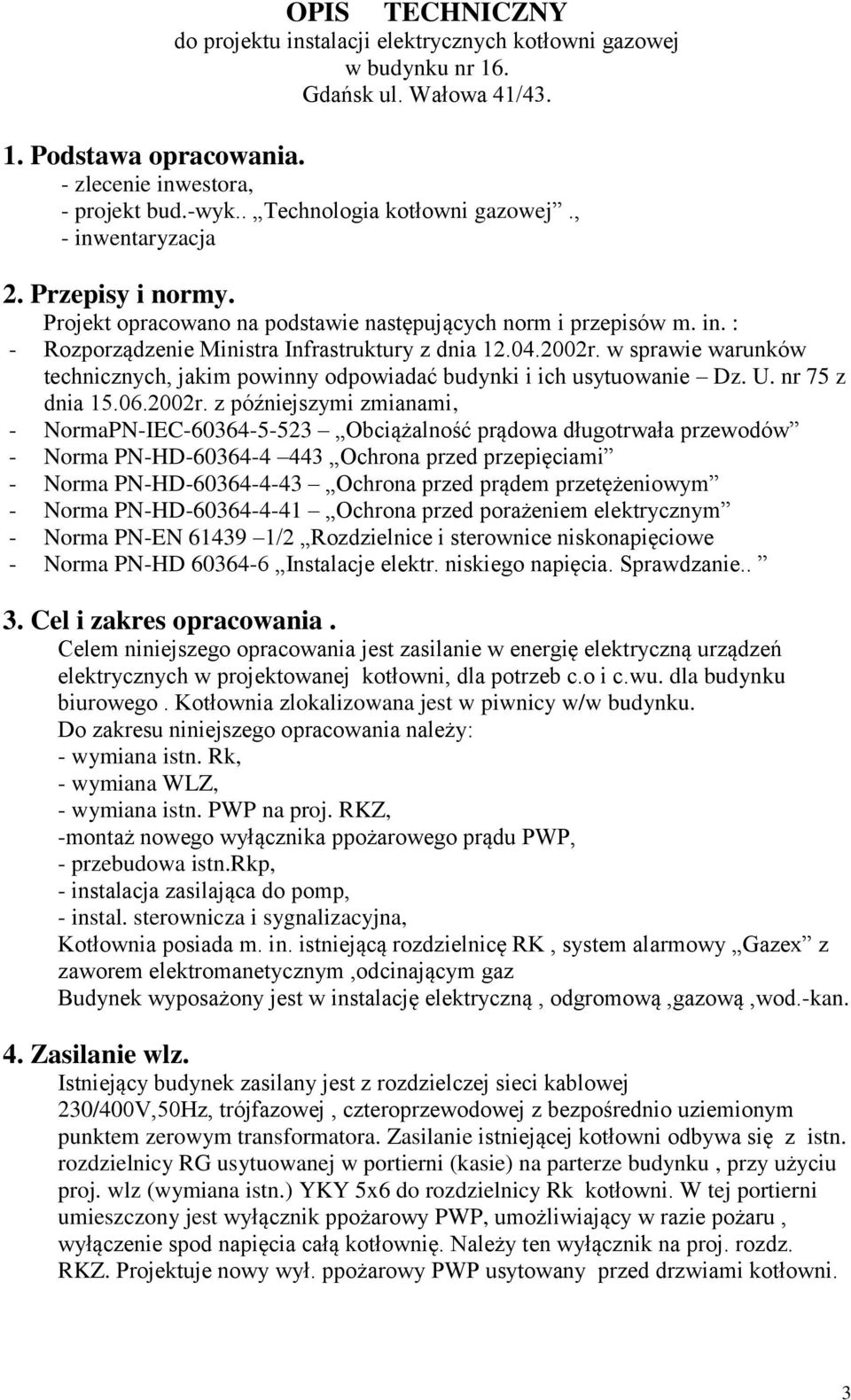

3 OPIS TECHNICZNY do projektu instalacji elektrycznych kotłowni gazowej w budynku nr 16. Gdańsk ul. Wałowa 41/ Podstawa opracowania. - zlecenie inwestora, - projekt bud.-wyk.. Technologia kotłowni gazowej., - inwentaryzacja 2. Przepisy i normy. Projekt opracowano na podstawie następujących norm i przepisów m. in. : - Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie Dz. U. nr 75 z dnia r. z późniejszymi zmianami, - NormaPN-IEC Obciążalność prądowa długotrwała przewodów - Norma PN-HD Ochrona przed przepięciami - Norma PN-HD Ochrona przed prądem przetężeniowym - Norma PN-HD Ochrona przed porażeniem elektrycznym - Norma PN-EN /2 Rozdzielnice i sterownice niskonapięciowe - Norma PN-HD Instalacje elektr. niskiego napięcia. Sprawdzanie.. 3. Cel i zakres opracowania. Celem niniejszego opracowania jest zasilanie w energię elektryczną urządzeń elektrycznych w projektowanej kotłowni, dla potrzeb c.o i c.wu. dla budynku biurowego. Kotłownia zlokalizowana jest w piwnicy w/w budynku. Do zakresu niniejszego opracowania należy: - wymiana istn. Rk, - wymiana WLZ, - wymiana istn. PWP na proj. RKZ, -montaż nowego wyłącznika ppożarowego prądu PWP, - przebudowa istn.rkp, - instalacja zasilająca do pomp, - instal. sterownicza i sygnalizacyjna, Kotłownia posiada m. in. istniejącą rozdzielnicę RK, system alarmowy Gazex z zaworem elektromanetycznym,odcinającym gaz Budynek wyposażony jest w instalację elektryczną, odgromową,gazową,wod.-kan. 4. Zasilanie wlz. Istniejący budynek zasilany jest z rozdzielczej sieci kablowej 230/400V,50Hz, trójfazowej, czteroprzewodowej z bezpośrednio uziemionym punktem zerowym transformatora. Zasilanie istniejącej kotłowni odbywa się z istn. rozdzielnicy RG usytuowanej w portierni (kasie) na parterze budynku, przy użyciu proj. wlz (wymiana istn.) YKY 5x6 do rozdzielnicy Rk kotłowni. W tej portierni umieszczony jest wyłącznik ppożarowy PWP, umożliwiający w razie pożaru, wyłączenie spod napięcia całą kotłownię. Należy ten wyłącznik na proj. rozdz. RKZ. Projektuje nowy wył. ppożarowy PWP usytowany przed drzwiami kotłowni. 3

4 Moc przyłączeniowa przebudowywanej kotłowni nie przekracza mocy w stosunku do istn. mocy przyłączeniowej przed przebudową. Zabezpieczenia (w istn. rozdz. RG ) na zasilaniu Rk, należy wymienić na R303/ DO 20A gg. Istn. rozdzielnicę Rk należy zdemontować i zamontować nową z nowym wyposażeniem. Do rozdzielnicy przyłączyć istn. obwody i nowe obwody. (ewentualnie cześć przewodów wymienić na nowe ) Rozdzielnicę Rkp (ogrzewania podłogowego) przebudować w ten sposób, że zdemontować istn. sterownik Danfoss wraz z zasilaczem i obok zamontować nowy sterownik Vitotronic 200-H, typu HK1B Viessmann i zasilić. Należy odpowiednio przełączyć istn. przewód od istn. czujnika, pompy, siłownika zaworu. 5. Instalacja zasilająca. W pomieszczeniu kotłowni projektuje się wymianę dwóch istniejących kotłów gazowowych typu Paromat Triplex firmy Viessmann z sterownikami Dekamatik na nowe kotły gazowe typu: - 1. Vitocrossal 200 typ CM2 (285kW) z sterownikiem Vitotronic 100 typu GC1B firmy Viesmann., z palnikiem promiennikowym Matrix - regulator Vitotronic (pogodowego) 300-K typu MW1B, - 2. Vitocrossal 200 typ CM2 (285kW) z sterownikiem Vitotronic 100 typu GC1B firmy Viesmann, z palnikiem promiennikowym Matrix - wymianę sterownika ogrzew podłog. istn. Danfoss na Vitotronic 200 H typu HK1B Zasilanie odbiorników odpowiednio z Rk i Rkp: - sterowniki Vitotronic firmy Viessman 3 kpl. - pompa obiegu kotła, Grundfos typu Magna F(N) 1 szt. - pompa obiegu c.o. muzeum, Grundfos typu Magna F(N) 1 szt. - pompa obiegu c.o. mieszkań, Grundfos typu Magna 25-80(N) 1 szt. - pompa obiegu c.o. ogrzew. podłog., Grundfos typu Magna F istn. 1 szt. - pompa ładuj. c.w.u., Grundfos typu Magna 32-60F(N) 1 szt. - pompa cyrkulacyjna c.w.u., Grundfos typu Magna 32-60F(N) 1 szt. Istniejąca instalacja elektryczna systemu GAZEX pozostaje bez zmian. Ponadto należy wymienić istniejące oprawy oprawy oświetleniowe (4szt.) na nowe 2x36W/IP55 ( 3szt.) Zamontować nową oprawę awaryjną 1h. 6. Instalacja sterowniczo sygnalizacyjna. Projektuje się nowe ( częściowa wymiana) obwody sterowania i sygnalizacji: - pomiędzy proj. sterownikiem kotłowym Vitotronic 300, a proj. czujnikiem temperatury, przewodem YDY 2x1, - pomiędzy sterownikami Vitotronic 100 i Vitotronic 300 przewodami typu LON. Instalację wykonać przewodami miedzianymi układanymi częściowo: w korytkach kablowych metalowych n/t., rurkach RVS, rurkach giętkich (peszel). Pozostała instalacja pozostaje bez zmian. 7. Środki ochrony przed dotykiem pośrednim. Po wykonaniu instalacji należy sprawdzić skuteczność ochrony mierząc oporność pętli zwarciowej układu TN-S. Pozostałe pomiary wg m.in. PN-HD

5 Istniejąca instalacja połączeń wyrównawczych pozostaje bez zmian. Nowe kotły gazowe przyłączyć do istn. instalacji poł. wyrównawczych. Projektuje się ochronę przeciwprzepięciowa w rozdz. Rk przy użyciu ochronników typu C. 8. Obliczenia. Wobec tego, że moc przyłączeniowa kotłowni nie przekracza istn. i proj. wymiana przewodów istn. na nowe o tych samych przekrojach oraz nieznacznych zmianach długości, nie wpływa na przekroczenie normatywnych spadków napięcia oraz skuteczności ochrony porażeniowej, obliczeń nie wykonuje. Należy jedynie po montażu wykonać pomiary i potwierdzić protokółami. Zestawienie mocy - sterowniki Vitotronic zpalnikami i przepustnicami 2,65kW - pompa obiegu kotła, Magna F(N) 0,62kW - pompa obiegu c.o. muzeum, Magna F(N) 0,78kW - pompa obiegu c.o. mieszkań, Magna 25-80(N) 0,14kW - pompa obiegu c.o. ogrzew. podłog., Magna F istn. 0,435kW - pompa ładuj. c.w.u., Magna 32-60F(N) 0,074kW - pompa cyrkulacyjna c.w.u., Magna 32-60F(N) 0,008kW - oświetlenie 0,3kW - MD2.Z. 0,1kW Po = 5,1kW 9. Uwagi. 1. Przewody należy stosować o izolacji na napięcie 750V. 2. Należy istn. rozdzielnicę RG, usytuowaną w portierni, ze względu na zły stan techniczny, przebudować lub wymienić na nową przystosowaną do obowiązujących przepisów i norm, wg. oddzielnego opracowania. 5

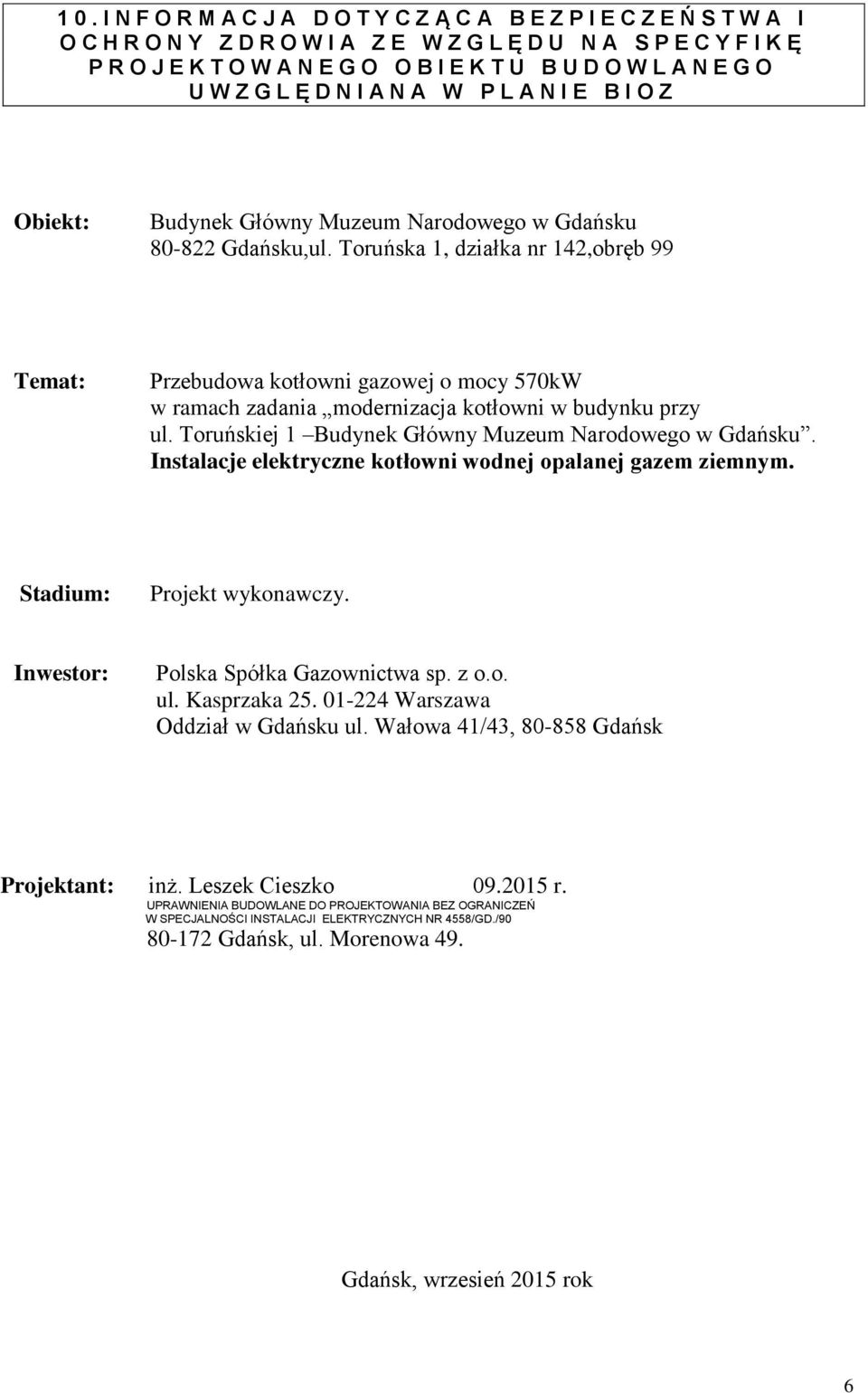

6 10. I N F O R M A C J A D O T Y C Z Ą C A B E Z P I E C Z E Ń S T W A I O C H R O N Y Z D R O W I A Z E W Z G L Ę D U N A S P E C Y F I K Ę PRO J E K T O W A N E G O O B I E K T U B U D O W L A N E G O U W Z G L Ę D N I A N A W P L A N I E B I O Z Obiekt: Budynek Główny Muzeum Narodowego w Gdańsku Gdańsku,ul. Toruńska 1, działka nr 142,obręb 99 Temat: Przebudowa kotłowni gazowej o mocy 570kW w ramach zadania modernizacja kotłowni w budynku przy ul. Toruńskiej 1 Budynek Główny Muzeum Narodowego w Gdańsku. Instalacje elektryczne kotłowni wodnej opalanej gazem ziemnym. Stadium: Projekt wykonawczy. Inwestor: Polska Spółka Gazownictwa sp. z o.o. ul. Kasprzaka Warszawa Oddział w Gdańsku ul. Wałowa 41/43, Gdańsk Projektant: inż. Leszek Cieszko r. UPRAWNIENIA BUDOWLANE DO PROJEKTOWANIA BEZ OGRANICZEŃ W SPECJALNOŚCI INSTALACJI ELEKTRYCZNYCH NR 4558/GD./ Gdańsk, ul. Morenowa 49. Gdańsk, wrzesień 2015 rok 6

7 Na podstawie Prawa Budowlanego (art. 20 poz.1 pkt 1b, art. 21a) i Rozporządzenia Ministra Infrastruktury z dnia r, (Dz. U. nr 120, poz z dnia r.) poniżej przedstawiono informację dotyczącą bezpieczeństwa i ochrony zdrowia podczas realizacji robót budowy instalacji elektrycznych wewnętrznych dla kotłowni zgodnie z wykonanym powyżej projektem wykonawczym. 1. Zakres robót I kolejność realizacji - demontaż istn. opraw oświetleniowych, - demontaż odp. części instalacji elektrycznych, - montaż nowych opraw oświetleniowych, - rozdzielnica kotłowni Rk wymiana, - instalacja adaptacja (wymiana) wyłącznika PWP, - wymiana wlz, - montaż nowej rozdz. RKZ, - instalacja zasilania do pomp, - instalacja sterownicza do pomp, - podłączenia czujników po ich wymianie, - podłączenia do sterowników, - instalacje sterownicza LON w kotłowni, - instalacja sterownicza do nowych czujników Po wybudowaniu i połączeniu elementów instalacji kompleksowe wykonanie pomiarów rezystancji uziemień, izolacji kabli i pomiarów skuteczności ochrony przeciwporażeniowej Wykaz istniejących obiektów budowlanych W obszarze wykonywania robót istnieją następujące obiekty budowlane: - rozdzielnice i sieci elektroenergetyczne przy budynku, - droga obok, - istn. instalacje elektryczne, - istn. instalacja gazowa, - istn. instalacja c.o., - istn. instalacja wod.-kan., 3.2. Elementy stwarzające zagrożenie Elementami stwarzającymi zagrożenie bezpieczeństwa i zdrowia ludzi są: - czynna instalacja gazowa, - czynne instalacje elektryczne, - czynne instalacje c.o., wod Przewidywane zagrożenia podczas realizacji robót. SKALA ZAGROŻENIA ŚREDNIA WYSOKA WYSOKA RODZAJ ZAGROŻENIA Potrącenie pojazdem mechanicznym Porażenie prądem elektrycznym 0,4 kv Wyciek gazu, Wybuch MIEJSCE Drogi obok rozdzielnice i instal. el. pod napięciem Istniejący gazociąg, przyłączane rury CZAS WYSTĄPIENIA Cały okres realizacji zadania J.w. i podczas montażu instalacji i jej uruchamiania J.w. i podczas montażu instalacji i jej uruchamiania 7

8 3.4. Sposób instruktażu pracowników przed przystąpieniem do realizacji zadania Konieczne jest poinformowanie i pouczenie pracowników, jak należy wykonywać w pobliżu czynnych instalacji elektrycznych oraz czynnej instalacji gazowe. Należy przekazać wszystkie procedury związane z sposobem włączenia instalacji w kotłowni oraz jej uruchomieniem 3.5. Środki techniczne i organizacyjne zapobiegające niebezpieczeństwom Dla uniknięcia niebezpieczeństwa przy realizacji zadania w strefie zagrożenia zdrowia lub ich sąsiedztwie oraz zapewnienia bezpiecznej i sprawnej komunikacji w przypadku wystąpienia zagrożenia należy: - zapoznać pracowników z Instrukcją wykonania prac pod napięciem w instalacjach elektrycznych, - robót nie wykonywać po zapadnięciu zmroku lub w sytuacjach słabej widoczności - wszystkie pomiary wykonywać w dwie osoby, w tym jedna z uprawnieniami do wykonywania pomiarów 8

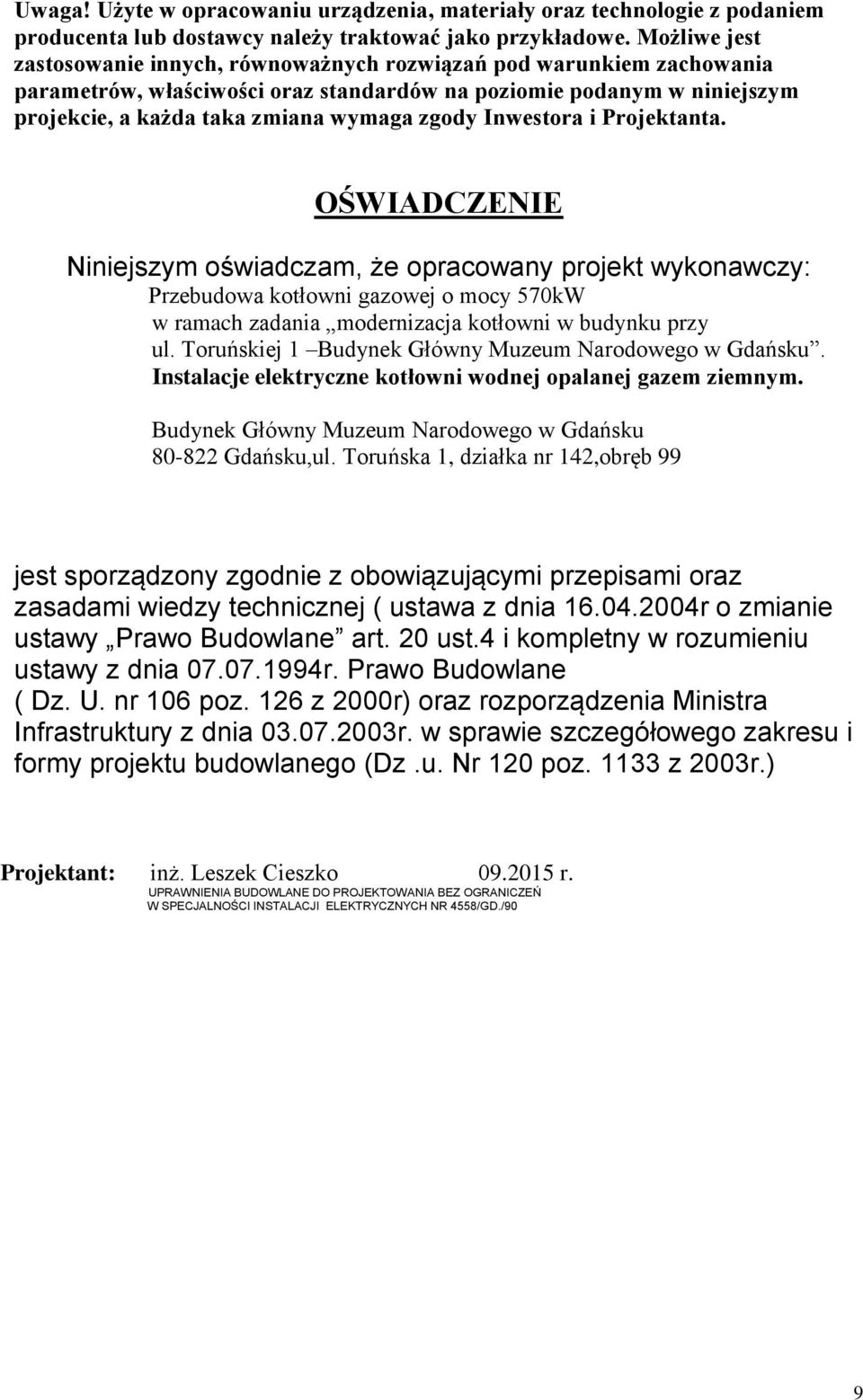

9 Uwaga! Użyte w opracowaniu urządzenia, materiały oraz technologie z podaniem producenta lub dostawcy należy traktować jako przykładowe. Możliwe jest zastosowanie innych, równoważnych rozwiązań pod warunkiem zachowania parametrów, właściwości oraz standardów na poziomie podanym w niniejszym projekcie, a każda taka zmiana wymaga zgody Inwestora i Projektanta. OŚWIADCZENIE Niniejszym oświadczam, że opracowany projekt wykonawczy: Przebudowa kotłowni gazowej o mocy 570kW w ramach zadania modernizacja kotłowni w budynku przy ul. Toruńskiej 1 Budynek Główny Muzeum Narodowego w Gdańsku. Instalacje elektryczne kotłowni wodnej opalanej gazem ziemnym. Budynek Główny Muzeum Narodowego w Gdańsku Gdańsku,ul. Toruńska 1, działka nr 142,obręb 99 jest sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej ( ustawa z dnia r o zmianie ustawy Prawo Budowlane art. 20 ust.4 i kompletny w rozumieniu ustawy z dnia r. Prawo Budowlane ( Dz. U. nr 106 poz. 126 z 2000r) oraz rozporządzenia Ministra Infrastruktury z dnia r. w sprawie szczegółowego zakresu i formy projektu budowlanego (Dz.u. Nr 120 poz z 2003r.) Projektant: inż. Leszek Cieszko r. UPRAWNIENIA BUDOWLANE DO PROJEKTOWANIA BEZ OGRANICZEŃ W SPECJALNOŚCI INSTALACJI ELEKTRYCZNYCH NR 4558/GD./90 9
