1 Lifeguard LG20 i LG50 Instrukcja obsługi PL_09 09/ with people in mind

2 Aby nie doznać obrażeń, przed użyciem urządzenia należy się zapoznać z instrukcją obsługi i dołączonymi do niej dokumentami. Należy obowiązkowo przeczytać niniejszą Instrukcję obsługi. Zasady projektowania i prawo autorskie i są znakami towarowymi należącymi do grupy firm ArjoHuntleigh. ArjoHuntleigh Z uwagi na proces ciągłego doskonalenia produktów firma zastrzega sobie prawo do wprowadzania zmian technicznych bez uprzedzenia. Niniejszej publikacji nie należy kopiować częściowo ani w całości bez zgody ArjoHuntleigh. 2

3 Spis treści Spis treści...3 Ostrzeżenia i uwagi...4 Wstęp...5 Zastosowania kliniczne...6 Obsługa...7 Akcesoria...14 Odkażanie...16 Pielęgnacja i konserwacja zapobiegawcza...17 Gwarancja i serwis...19 Wymiary i dane techniczne

4 Ostrzeżenia i uwagi Oznacza: Ostrzeżenie dotyczące bezpieczeństwa. Niezrozumienie lub nieprzestrzeganie tego ostrzeżenia może doprowadzić do obrażeń ciała użytkowników lub innych osób. OSTROŻNIE Oznacza: Nieprzestrzeganie tych wskazówek może spowodować uszkodzenie poszczególnych części lub całego systemu. UWAGA Oznacza: Jest to informacja mająca istotne znaczenie dla prawidłowego użytkowania systemu lub urządzenia. Ostrzeżenia ogólne Przed użyciem łóżka Lifeguard wiek, waga oraz stan pacjenta powinny zostać sprawdzone przez kompetentną osobę z przygotowaniem klinicznym, ze szczególnym uwzględnieniem właściwego wykorzystania barierek zabezpieczających. Zawsze użyć hamulców, kiedy łóżko Lifeguard jest nieruchome. Podnieść barierki zabezpieczające przed transportowaniem pacjenta na łóżku Lifeguard. Dzieci oraz niespokojnych lub zdezorientowanych pacjentów nie należy pozostawiać bez opieki. Przed obróceniem pacjenta na łóżku Lifeguard lub wykonaniem przeniesienia bocznego należy ustawić platformę materaca na właściwej wysokości roboczej. Należy pamiętać, że łóżko Lifeguard może przewrócić się, jeżeli pacjent nie zostanie ułożony równomiernie na platformie materaca. Nie używać akcesoriów niezaprojektowanych lub niezatwierdzonych do zastosowania wraz z łóżkiem ruchomym Lifeguard. 4

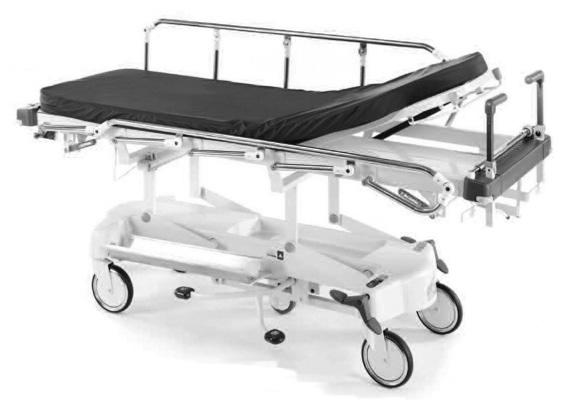

5 Wstęp Rys. 1 Niniejsza instrukcja obsługi zawiera wskazówki dotyczące użytkowania i konserwacji uniwersalnych łóżek szpitalnych Lifeguard o numerach modeli LG20 (Zob. Rys. 1) oraz LG50 (Zob. Rys. 2). Wszystkie modele Lifeguard mają platformę materaca przepuszczającą promieniowanie radiowe. Pełnowymiarowa szuflada rentgenowska jest wyposażeniem opcjonalnym. Rys. 2 5

6 Zastosowania kliniczne Obszary zastosowań Oddziały pomocy doraźnej i powypadkowej, przyjęcia, chirurgia dzienna oraz ogólne oddziały szpitalne. Rys. 3 Rys. 4 Wskazania Łóżka ruchome Lifeguard można stosować przy przyjęciach ogólnych i w razie nagłego wypadku, badań diagnostycznych, rentgenowskich oraz leczenia wstępnego. Są również odpowiednie do transportu pacjentów pomiędzy oddziałami i salami operacyjnymi. Przeciwwskazania Maksymalne bezpieczne obciążenie łóżka Lifeguard LG50 wynosi 250 kg. (Zob. Rys. 3) Maksymalne bezpieczne obciążenie łóżka Lifeguard LG20 wynosi 180 kg. (Zob. Rys. 4) 6

7 Obsługa Bezpieczeństwo Dla bezpieczeństwa obsługującego, pacjenta oraz sprzętu: Należy zawsze stosować materac odpowiedniego typu i rozmiaru, przeznaczony dla łóżka ruchomego Lifeguard. Nie korzystać ze sprzętu, w szczególności z materaca, w pobliżu otwartego ognia, papierosów, itd. Przed rozpoczęciem obsługi łóżka Lifeguard, upewnić się, że pacjent jest umieszczony prawidłowo, w celu uniknięcia zakleszczenia i utraty równowagi. Podczas obsługi łóżka Lifeguard upewnić się, że nie ma przeszkód na drodze. Zaleca się zachowanie niniejszej instrukcji do wglądu. Materac Materac jest mocowany do platformy przy pomocy taśm na rzepy znajdujących się na dolnej stronie materaca i zalaminowanej stronie górnej. Rys. 5 Rys. 6 Ruch swobodny Hamulec Sterowanie LG50 Rys. 7 Ruch swobodny Hamulec Sterowanie LG20 Uchwyty do pchania Regulacja wysokości uchwytów (2 kroki) (Zob. Rys. 5) 1. Wciśnij przycisk sprężynowy (A), a następnie podnieś lub opuść uchwyt w zależności od potrzeb (B). 2. Zwolnić przycisk aby zablokować uchwyt w pozycji wysokiej lub niskiej. Hamulce i sterowanie (Zob. Rys. 6) (Zob. Rys. 7) Przy wezgłowiu łóżka Lifeguard znajduje się para połączonych ze sobą pedałów hamulcowych. Model LG50 posiada dodatkowe pedały przy części nożnej łóżka. Jeśli pedały znajdują się w pozycji poziomej, koła jezdne są w trybie ruchu swobodnego (obrotowego). Gdy pedały znajdują się w pozycji HAMOWANIE, hamulce są włączone przy wszystkich czterech kołach jezdnych. Gdy pedały znajdują się w pozycji STEROWANIE, jedno z kół jezdnych w części nożnej łóżka Lifeguard nie może obracać się w osi pionowej i można wtedy pchać łóżko od strony wezgłowia. 7

8 System sterujący Easitrack z piątym kołem (opcja) Gdy pedały znajdują się w pozycji STEROWANIE, środkowe piąte koło łóżka nie może obracać się w osi pionowej. W takiej sytuacji ruch łóżka Lifeguard będzie odbywał się w dowolnym kierunku po linii prostej i może być kontrolowany przez odpowiednie obracanie piątego koła. Rys. 8 Regulacja wysokości i nachylenia w modelu LG50 Wysokość i kąt nachylenia platformy materaca są regulowane po obu stronach łóżka Lifeguard przy pomocy pięciu pedałów nożnych. Trzy pedały oznaczone czarnym symbolem w dolnym rzędzie są używane do podnoszenia platformy. Dwa pedały oznaczone czerwonym symbolem są używane do obniżania platformy. (Zob. Rys. 8) Regulacja przechyłu (Zob. Rys. 8) Podniesienie jednej części platformy Użyć pedału podnoszącego (czarny symbol ), bliższego tej części platformy łóżka Lifeguard, która ma zostać podniesiona. Obniżenie jednej części platformy Nacisnąć i przytrzymać pedał obniżający (czerwony symbol ), bliższy tej części platformy łóżka Lifeguard, która ma zostać obniżona. UWAGA Dodatkowy pedał obniżający (czerwony symbol ), znajdujący się od strony wezgłowia, umożliwia obniżenie nachylenia tej części łóżka Lifeguard. Regulacja wysokości Podniesienie platformy Przyciskać środkowy pedał podnoszący ruchem pompującym (czarny symbol ). Obniżenie platformy Nacisnąć i przytrzymać oba pedały obniżające (czerwony symbol ). Jeśli platforma jest podnoszona lub obniżana podczas nachylenia, kąt nachylenia będzie zachowany do momentu, kiedy dana część platformy osiągnie maksymalny poziom. Wtedy, platforma powróci do pozycji horyzontalnej. 8

9 Rys. 9 Regulacja wysokości i przechyłu LG20 Regulacja przechyłu (Zob. Rys. 9) Kąt nachylenia wezgłowia można regulować przez podnoszenie dźwigni, znajdującej się tuż pod wezgłowiem platformy materaca. (3 kroki) 1. Zdjąć obciążenie z platformy materaca i unieść dźwignię. 2. Podnieść lub opuścić platformę materaca, aby odpowiednio ustawić nachylenie. 3. Zwolnić dźwignię po ustaleniu żądanego kąta nachylenia. Rys. 10 Regulacja wysokości (Zob. Rys. 10) Wysokość platformy może być regulowana po obu stronach łóżka Lifeguard za pomocą obu pedałów nożnych (A) i (B). Podniesienie platformy Przyciskać pedał nożny (A) ruchem pompującym. Obniżyć platformę (2 kroki) 1. Unieść pedał (A) lub przycisnąć i przytrzymać pedał (B). 2. Zwolnić pedał, kiedy platforma znajdzie się na żądanej wysokości lub osiągnie najniższą pozycję. 9

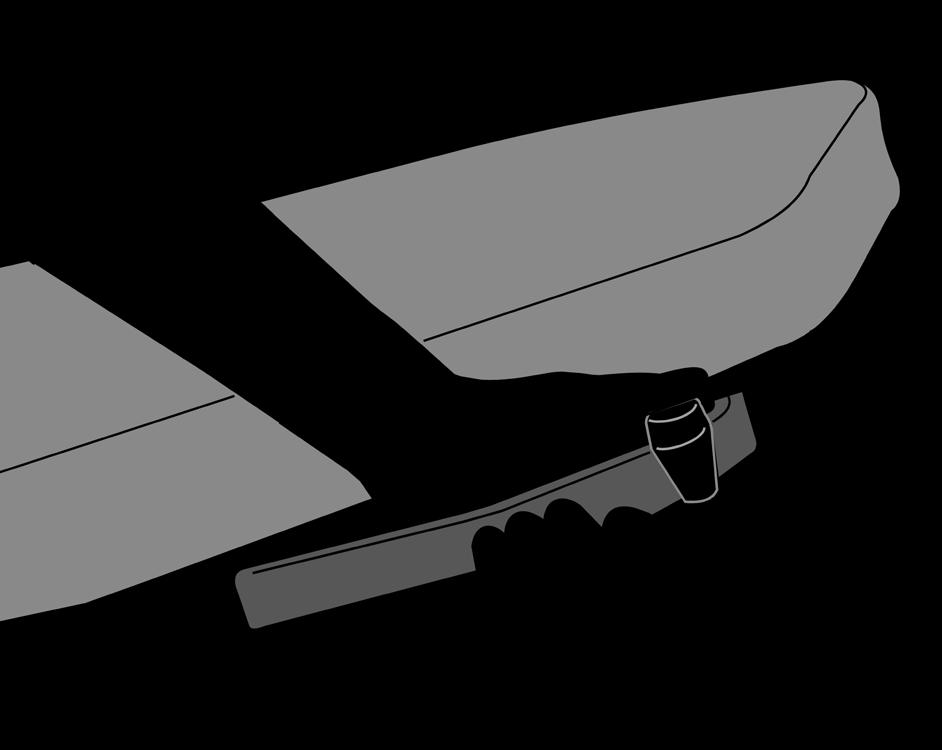

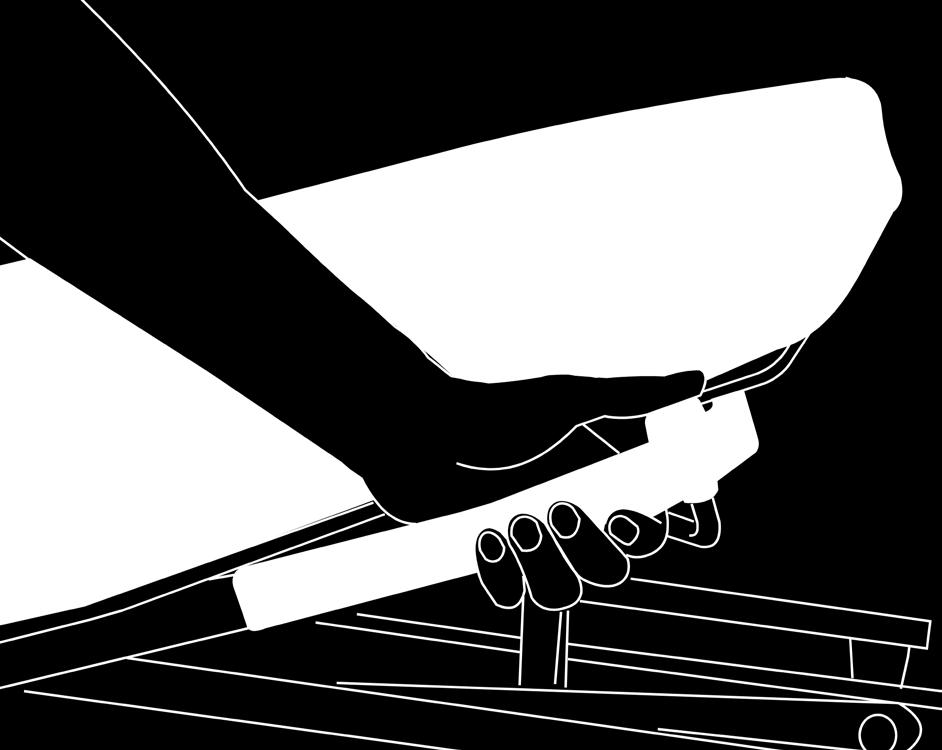

10 Oparcie Rys. 11 UWAGA Wysiłek włożony w oparcia będzie się różnił w zależności od wagi pacjenta i jego mobilności. W przypadku pacjenta o bardzo dużej masie oparcie może gwałtownie opaść, jeśli podczas zwalniania dźwigni nie będzie asekurowane. Rys. 12 Regulacja oparcia (2 kroki) (Zob. Rys. 11) 1. Chwycić mocno za uchwyt, przycisnąć gałkę zwalniającą i podnieść oparcie (wspomagane przez sprężyny gazowe) lub popchnąć w dół (w kierunku przeciwnym do działania sprężyn gazowych). 2. Zwolnić gałkę, aby zablokować oparcie pod dowolnym kątem. Barierki zabezpieczające (Zob. Rys. 12) Podniesienie barierki zabezpieczającej Unieść poręcz tak, aby została zablokowana na wysokości maksymalnej. Obniżenie barierki zabezpieczającej Przytrzymać poręcz jedną ręką, nacisnąć przycisk zwalniający znajdujący się w części nożnej łóżka i obniżyć poręcz w kierunku wezgłowia. Rys. 13 Wykonywanie zdjęć rentgenowskich (opcja) Materac i platforma przepuszczają promieniowanie rentgenowskie. Istnieje możliwość zamontowania pełnowymiarowej szuflady kasetowej (opcja fabryczna), do której dostęp jest możliwy po obu stronach łóżka Lifeguard. Ładowanie i rozładowanie kaset (2 kroki) (Zob. Rys. 13) 1. Obniżyć szufladę przez obrócenie uchwytów do pozycji pionowej po obu stronach łóżka Lifeguard. 2. Załadować lub rozładować szufladę oraz podnieść ją przez obrócenie uchwytów do pozycji poziomej. 10

11 Rys. 14 Sprzęt do terapii tlenowej Należy się upewnić, że przewody tlenowe nie zaplączą się lub przytną, co może spowodować uszkodzenie przewodu lub utratę tlenu. Upewnić Lifeguard nie dojdzie do zderzenia z zamontowanym wyposażeniem, w szczególności znajdującym się na niskiej wysokości. Rys. 15 Model LG50 Nisza w dolnej części łóżka Lifeguard jest w stanie zmieścić ą o rozmiarach D, E lub F. Podkład ze stali nierdzewnej można wyciągnąć do czyszczenia. Dodatkowo, dostępne są akcesoria do montażu i korzystania z systemów terapii tlenowej. Krótka szyna montażowa (typu Medirail) znajduje się przy wezgłowiu łóżka Lifeguard. Dzięki niej możliwe jest zamontowanie przepływomierza oraz jednostki wstrzykująco ssącej. (Zob. Rys. 14) Rys. 16 Uniwersalny uchwyt mocujący, do montażu pojemnika na odsysane płyny, jest zamontowany u podstawy łóżka Lifeguard. (Zob. Rys. 15) Jeśli uchwyt nie jest od razu zamontowany, zdjąć plastikową osłonę z otworu gniazda mocującego, zamontować uchwyt, korzystając z dwóch 6 mm śrub z łbami kulistymi oraz nakrętkami. Otwory na śruby znajdują się w ramie podstawy. Model LG20 Butla tlenowa może być zamontowana u podstawy łóżka Lifeguard. Możliwe rozmiary butli to D, E lub F. (Zob. Rys. 16) Rys. 17 UWAGA W modelu łóżka Lifeguard LG20 istnieje możliwość zamontowania dodatkowej szyny montażowej typu Medirail przy wezgłowiu. (Zob. Rys. 16) 11

12 Rys. 18 Wieszak na kroplówki MB-ACC32 Zamontować wieszak w jednym z czterech gniazd cylindrycznych, znajdujących się w rogach platformy (A). (Zob. Rys. 18) Maksymalne obciążenie całkowite haczyków nie może przekraczać 5 kg. Maksymalne obciążenie dolnej części rurki nie może przekraczać 10 kg. Rys. 19 A D E C B Regulacja wysokości (5 kroków) (Zob. Rys. 18) 1. Przytrzymaj mocno teleskopy wieszak. 2. Odkręć kołnierz mocujący (B). 3. Podnieś lub opuść wewnętrzny wieszak w zależności od potrzeb (C). 4. Mocno dokręć kołnierz mocujący (D). 5. Rozłóż haczyki (E). Rys. 20 UWAGA Uważać, by podczas podnoszenia wieszaka nie wyciągnąć trzonu z gniazda. Przechowywanie Obniżyć wieszak do wysokości minimalnej i zacisnąć obejmę zabezpieczającą. Wieszak na kroplówki (A) jest przechowywany w zagłębieniu w podstawie łóżka Lifeguard (Zob. Rys. 20) lub w rurce pod platformą materaca (Zob. Rys. 21). Model LG50 Rys. 21 Model LG20 12

13 Rys. 22 Wieszak na kroplówki Wieszak na kroplówki jest wbudowany przy wezgłowiu łóżka Lifeguard. Nie przekraczać maksymalnego bezpiecznego obciążenia 5 kg. Rys. 23 Podnieść wieszak do pozycji pionowej (A) i wsunąć do gniazda cylindrycznego platformy (B). (Zob. Rys. 23) A B D Regulacja wysokości E C (4 kroki) (Zob. Rys. 23) 1. Przytrzymaj mocno teleskopy wieszak. 2. Odkręć kołnierz mocujący (C). 3. Podnieś lub opuść haczyk w zależności od potrzeb (D). 4. Mocno dokręć kołnierz mocujący (E). UWAGA Uważać, by podczas podnoszenia wieszaka nie wyciągnąć trzonu z gniazda. Przechowywanie Obniżyć wieszak do minimalnej wysokości, zacisnąć obejmę zabezpieczającą, wyjąć wieszak z gniazda i złożyć. 13

14 Akcesoria Firma ArjoHuntleigh proponuje szeroką ofertę wyposażenia dodatkowego, włącznie z materacami. Szczegółowe informacje dostępne są na żądanie. Aktualnie dostępne akcesoria do łóżek Lifeguard LG20 i LG50 znajdują się w tabeli poniżej. NAZWA WYPOSAŻENIA DODATKOWEGO KOD PRODUKTU Luźny wieszak na kroplówki Panel i łuk oparcia stóp Podnóżek z półką na monitor Stolik mocowany na zatrzaski Podłokietnik PE02 Podkładki do barierek zabezpieczających (szare) 99901PE16 Zestaw z szyną typu DIN (przy wezgłowiu) LG/ACC03 Uchwyt na butlę tlenową (rozmiar PD) LG/ACC04 Zestaw z szyną typu DIN (w nogach łóżka) LG/ACC05 Materac z pokrowcem rozciągliwym dwukierunkowo 65 mm grubości LGMAT/10 Materac z pokrowcem rozciągliwym dwukierunkowo 80 mm grubości LGMAT/12 Dwuczęściowy materac do transportu LGMAT/13 Dwuczęściowy materac do transportu Pennyla LGMAT/13PN Materac przeciwodleżynowy Bi-Flex TRM2 Materac Bi-Flex z redystrybucją sił nacisku TRM3 Poszczególne elementy wyposażenia dodatkowego mogą być niedostępne na niektórych rynkach. Firma ArjoHuntleigh zastrzega sobie prawo do zmiany specyfikacji wyposażenia oraz jego dostępności bez uprzedzenia. Poniższa część zawiera opisy niektórych powszechnie używanych akcesoriów. Inne elementy wyposażenia zaopatrzone są w instrukcję obsługi. LGMAT/10 LGMAT/10 to materac jednoczęściowy z rozciągliwym w dwóch kierunkach antystatycznym pokrowcem PU, służący dla zapewnienia pacjentowi odpowiedniego komfortu podczas transportu oraz ułatwiający czyszczenie i dezynfekcję. LGMAT/12 LGMAT/12 to jednoczęściowy materac z rozciągliwym dwukierunkowo antystatycznym pokrowcem PU, służący do zapewnienia pacjentowi większego komfortu podczas transportu oraz ułatwiający czyszczenie i dezynfekcję. LGMAT/13 Materac do transportu LGMAT/13 zaprojektowany jest tak, aby umożliwić łatwe przenoszenia pacjenta z minimalnym dyskomfortem z łóżka Lifeguard na powierzchnię przylegającą. 14

15 Podnóżek z półką na monitor Zamontować podnóżek w kwadratowych gniazdach przy końcu platformy, podkładką na zewnątrz. Rys. 24 Rys. 25! Maksymalne bezpieczne, równomiernie rozłożone obciążenie wynosi 12 kg. Użycie półki na monitor (2 kroki) (Zob. Rys. 23) 1. Ustawić podkładkę w pozycji horyzontalnej. 2. Użyć pasów, aby przymocować monitor do półki. Zdjęcie panelu w nogach łóżka Wyciągnąć panel z gniazd. 15

16 Odkażanie Zaleca się stosowanie następującej procedury, może ona jednak wymagać modyfikacji pod kątem zgodności z przepisami krajowymi lub lokalnymi (odkażanie urządzeń medycznych), obowiązującymi w danej placówce zdrowotnej lub w danym kraju. W razie wątpliwości zasięgnąć rady miejscowego specjalisty ds. kontroli zakażeń. System Lifeguard należy regularnie odkażać, zarówno przed przekazaniem go do obsługi nowego pacjenta, jak i podczas eksploatacji; podobnie jak w przypadku wszystkich urządzeń medycznych wielokrotnego użytku. W trakcie wykonywania procedur odkażania personel powinien mieć na sobie odzież ochronną. OSTROŻNIE Podczas odkażania nie używać środków na bazie fenolu ani środków czy materiałów ściernych, gdyż powodują one uszkodzenie powłoki zewnętrznej. Nie gotować pokrowca ani nie sterylizować go w autoklawie. Oczyścić (2 kroki) 1. Wyczyścić wszystkie powierzchnie i usunąć wszelkie pozostałości organiczne, przemywając urządzenie szmatką zanurzoną w wodzie z dodatkiem prostego (neutralnego) detergentu. 2. Dokładnie osuszyć. Dezynfekcja chemiczna (4 kroki) Aby zabezpieczyć pokrowiec przed uszkodzeniem, zalecane jest stosowanie środka z aktywnym chlorem, np. podchlorynem sodu, o stężeniu 1000 ppm dostępnego chloru (stężenie może się zawierać w przedziale od 250 do ppm w zależności od miejscowych przepisów i stanu zanieczyszczenia). 1. Wszystkie czyszczone powierzchnie należy przetrzeć środkiem czyszczącym, a następnie przemyć i dokładnie osuszyć. 2. Ewentualnie można również stosować środki dezynfekujące na bazie alkoholu (o maksymalnym stężeniu 70%). 3. Przed odstawieniem do przechowania upewnić się, że produkt jest suchy. 4. W przypadku dostępności i wyboru innego środka dezynfekującego z szerokiej gamy produktów zaleca się, by przed użyciem potwierdzić jego przydatność do stosowania na urządzeniu u dostawcy produktów chemicznych. Czyszczenie materaca (2 kroki) 1. Wyczyścić wszystkie powierzchnie jednorazową szmatką nasączoną neutralnym detergentem i ciepłą wodą. 2. Przemyć czystą wodą i osuszyć ręcznikami papierowymi. Dezynfekcja materaca Wytrzeć wszystkie powierzchnie roztworem dichloroizocyjanuranu sodu (NaDCC) o stężeniu 1000 ppm (0,1%) dostępnego chloru. 16

17 Pielęgnacja i konserwacja zapobiegawcza Niniejszy produkt podlega naturalnemu zużyciu eksploatacyjnemu. Aby zapewnić długotrwałe, prawidłowe funkcjonowanie urządzenia, należy przeprowadzać regularne prace konserwacyjne w określonych odstępach czasu. Poniższa lista zawiera podstawowe czynności konserwacyjne zalecane przez producenta. W przypadku intensywnego użytkowania, użytkowania w trudnych warunkach, bądź też gdy tak stanowią miejscowe przepisy, przeglądy kontrolne należy przeprowadzać częściej. Brak regularnych przeglądów kontrolnych lub nieusunięcie wykrytych usterek może narazić na niebezpieczeństwo zarówno pacjenta jak i opiekuna/ użytkownika urządzenia. Regularnie przeprowadzana konserwacja może zapobiec wypadkom. Czynności, które powinien wykonywać opiekun/użytkownik łóżka Przeprowadzić czyszczenie i dezynfekcję zgodnie z opisem przedstawionym w rozdziale Odkażanie na stronie 16 Sprawdzić, czy barierki zabezpieczające działają prawidłowo Sprawdzić wizualnie stan kół jezdnych Sprawdzić materac zgodnie ze wskazówkami podanymi na następnej stronie Sprawdzić boczne podkładki zabezpieczające (jeżeli zostały zamontowane) Raz dziennie X X Raz na tydzień X X X Raz w roku Jeżeli wynik którejkolwiek z kontroli jest niezadowalający, należy skontaktować się z autoryzowanym punktem serwisowym firmy ArjoHuntleigh. Poniższe czynności powinny zostać przeprowadzone przez odpowiednio wykwalifikowany i przeszkolony personel. Przeprowadzenie przeglądu kontrolnego przez niewykwalifikowane osoby może stać się przyczyną wypadku lub wpłynąć na bezpieczeństwo użytkowania urządzenia. 17

18 Czynności, które powinien wykonywać opiekun/użytkownik łóżka Sprawdzić pracę mechanizmu podnoszącego zgodnie z poniższym opisem Sprawdzić działanie mechanizmu podnoszenia i obniżania oparcia Sprawdzić, czy koła (zwłaszcza funkcje hamowania i sterowania) działają prawidłowo Sprawdzić pompę hydrauliczną pod kątem wycieków Sprawdzić, czy nie brakuje żadnych nakrętek, śrub i innych mocowań, oraz czy są dokładnie dokręcone Sprawdzić wszystkie części wyposażenia, zwracając szczególną uwagę na mocowania i elementy ruchome Raz dziennie Raz na tydzień Raz w roku X X X X X X Materac Sprawdzić, czy w powłoce na materac, szczególnie w okolicy szwów, nie ma pęknięć, przez które wilgoć mogłaby dostać się do środka. W razie konieczności powłokę należy wymienić. Rozpiąć powłokę i sprawdzić, czy na materacu nie ma plam oraz innych śladów świadczących o zawilgoceniu. W razie konieczności materac należy wymienić. Mechanizm podnoszący Sprawdzić działanie. Stały, mocny opór powinien być wyczuwalny podczas pełnego naciśnięcia pedałów podnoszących. Nierównomierny lub słaby nacisk pedału może świadczyć o obecności powietrza w systemie. Problem można rozwiązać w następujący sposób: (3 kroki) 1. Podnieść platformę na maksymalną wysokość. Kontynuować podnoszenie przez cztery, pięć naciśnięć pedału, następnie obniżyć platformę do pozycji minimalnej. 2. Czynność należy powtórzyć dwa, trzy razy. 3. Jeżeli nie uda się przywrócić wyraźnego oporu pedału, należy skontaktować się z firmą ArjoHuntleigh lub autoryzowanym punktem serwisowym. 18

19 Gwarancja i serwis Standardowe zasady i warunki firmy ArjoHuntleigh mają zastosowanie do wszystkich zakupionych urządzeń. Kopia jest dostępna na żądanie. Zawiera ona szczegóły warunków gwarancji i nie ogranicza gwarantowanych ustawowo praw konsumenta. W sprawie serwisu, konserwacji oraz wszelkich innych pytań dotyczących urządzenia należy kontaktować się z miejscowym biurem firmy ArjoHuntleigh lub autoryzowanym dystrybutorem. Lista biur firmy ArjoHuntleigh znajduje się na ostatniej stronie niniejszej instrukcji. Okres użytkowania urządzenia Okres użytkowania tego urządzenia wynosi zwykle dziesięć (10) lat. Okres użytkowania oznacza okres, w ciągu którego urządzenie pracuje zgodnie ze standardami bezpieczeństwa określonymi przez producenta, o ile jest należycie konserwowane i użytkowane w standardowych warunkach, zgodnie z wymogami określonymi w niniejszej instrukcji. 19

20 Wymiary i dane techniczne Model LG50 Model LG20 Długość całkowita 211 cm 211 cm Szerokość całkowita 77 cm 77 cm Wysokość platformy materaca (maks.) 93 cm 92 cm Wysokość platformy materaca (min.) 56 cm 60 cm Nachylenie (maks.) wezgłowia Nachylenie (maks.) części nożnej 12 Nie dot. Regulacja oparcia od 0 do 87 od 0 do 87 Koła jezdne (średnica) 20 cm 20 cm Ciężar produktu (szacowany) 138 kg 120 kg Wraz z szufladą na zdjęcia rentgenowskie 145 kg 127 kg Bezpieczne obciążenie robocze 250 kg 180 kg Rozmiar materaca 195 x 67 x 6,5 cm 195 x 67 x 7,5 cm 195 x 67 x 8 cm 195 x 67 x 13 cm 195 x 67 x 6,5 cm 195 x 67 x 7,5 cm 195 x 67 x 8 cm 195 x 67 x 13 cm Przechowywanie Przenosić ostrożnie. Nie upuszczać. Unikać wstrząsów i gwałtownych uderzeń. Urządzenie powinno być przechowywane w czystym, suchym, dobrze wentylowanym pomieszczeniu, spełniającym następujące warunki: Temperatura: od -10 C do +50 C Wilgotność względna: od 20% do 90% w temperaturze 30 C, bez kondensacji Ciśnienie atmosferyczne: 700 hpa do 1060 hpa 20

21 Strona została pozostawiona pusta celowo
